КЭАЗ. КАТАЛОГ ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОДУКЦИИ (2019 год) - часть 28





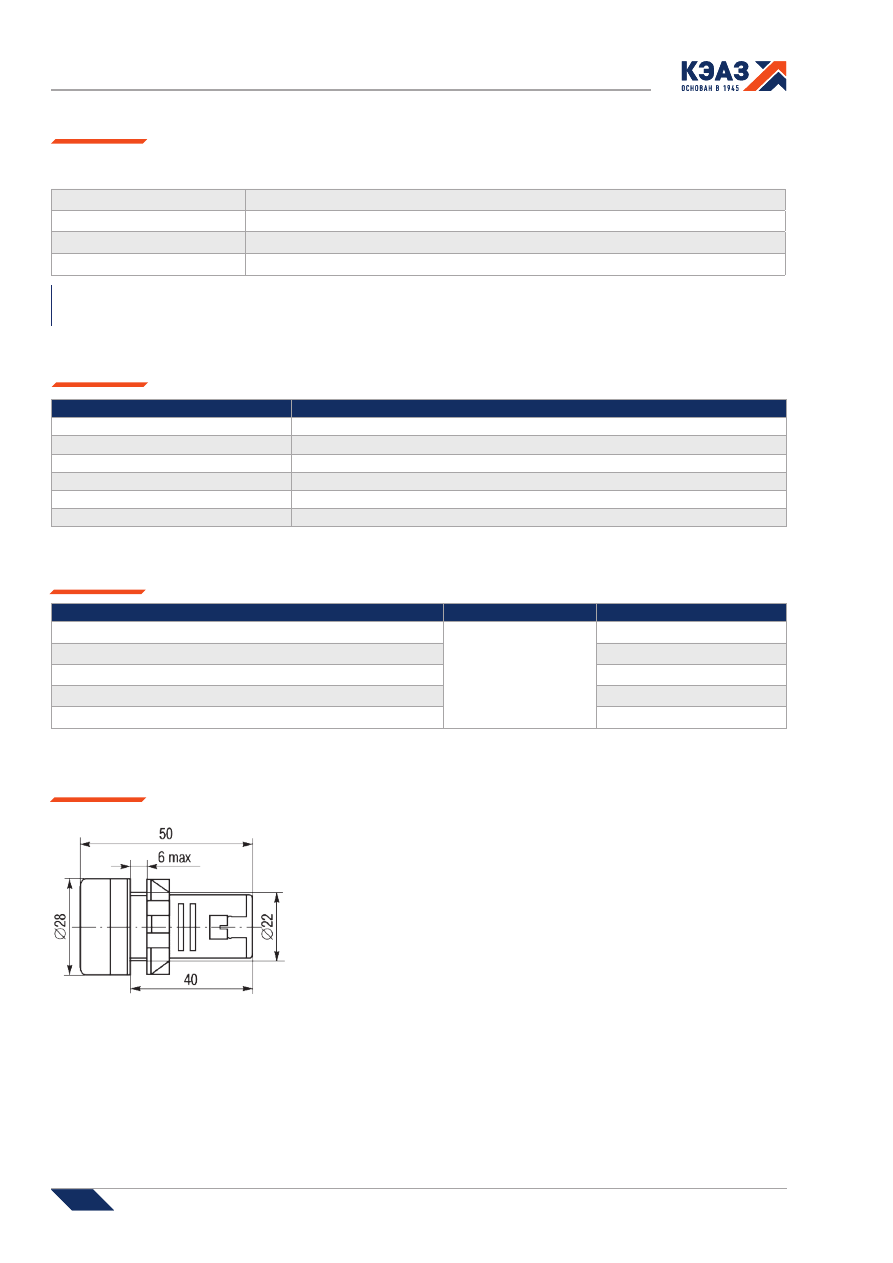

434

Устройства подачи команд и сигналов

434

Наименование параметра

Значение параметра

Номинальное рабочее напряжение, В

230

Тип лампы

несъемная светодиодная матрица LED

Потребляемый ток, не более, мА

20

Установочный диаметр Ø, мм

22

Цвет светофильтра

синий, зеленый, красный, желтый, белый

Диапазон рабочих температур,

о

С

от - 25 до +40

Технические характеристики

Артикулы

Габаритные, установочные и присоединительные размеры

Наименование

Ток

Артикул

Лампа AD22DS(LED) матрица D22 мм белый

~230В\20mА

238572

Лампа AD22DS(LED) матрица D22 мм желтый

238573

Лампа AD22DS(LED) матрица D22 мм зеленый

238693

Лампа AD22DS(LED) матрица D22 мм красный

238566

Лампа AD22DS(LED) матрица D22 мм синий

238571

Лампа AD22DS(LED) матрица

- Условное обозначение наименования изделия

X

X

2

- Условное обозначение диаметра

Х

3

- Условное обозначение светового фильтра

КЭАЗ

- Торговая марка

Пример записи условного обозначения светосигнального индикатора лампа AD22DS(LED) матрица диаметром 22 мм зеленый

торговой марки КЭАЗ:

Лампа AD22DS(LED) матрица d22 мм зеленый 230 В - КЭАЗ

Лампа AD22DS(LED) матрица dX

1

X

2

мм Х

3

230 B-КЭАЗ

Структура условного обозначения

Выключатели путевые

435

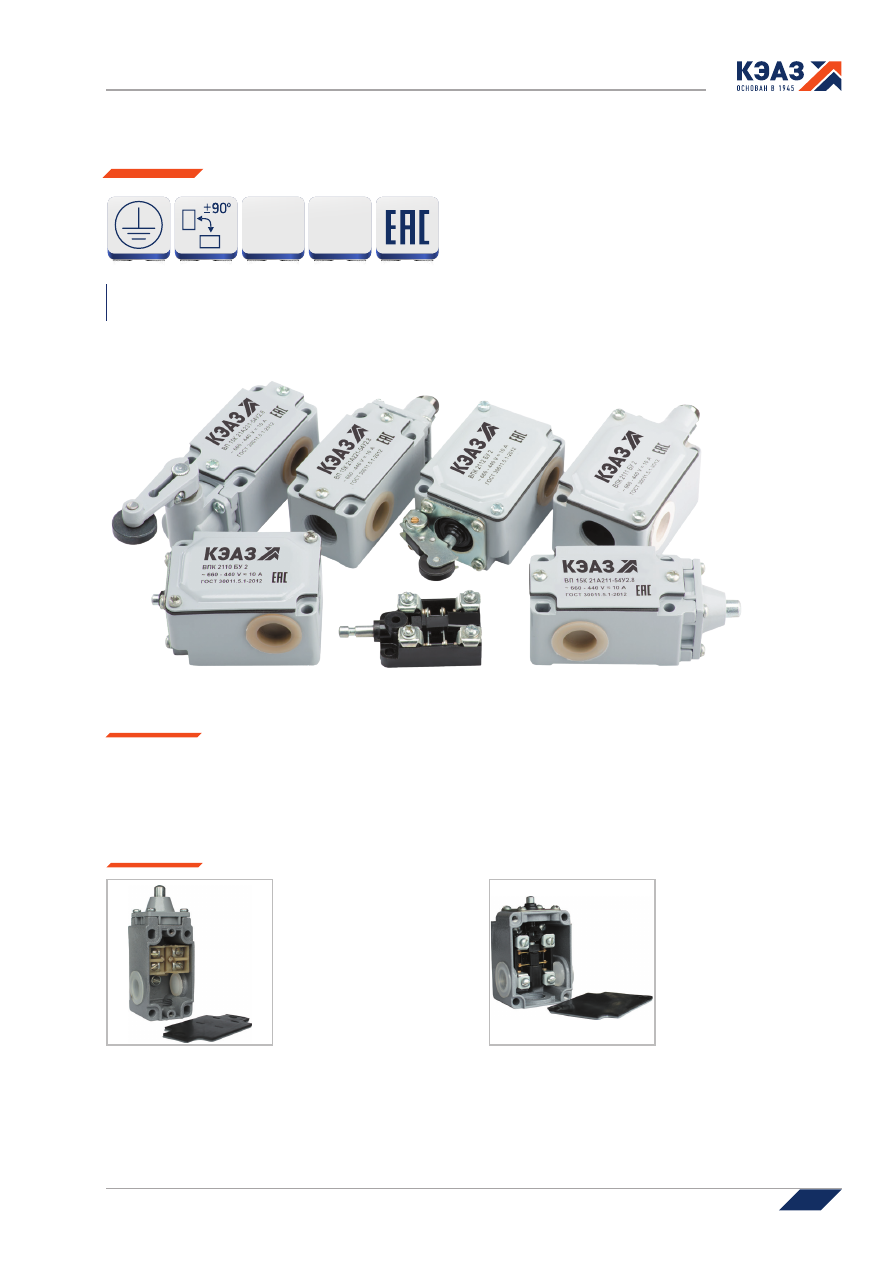

Выключатели путевые (концевые) серии ВПК, ВП 15

Соответствуют требованиям ГОСТ IEC 60947-5-1



широкий выбор типов привода;



высокая степень защиты от воздействия влаги и пыли;



высокая коммутационная износостойкость - 4 млн. циклов.

Преимущества

Отличительные особенности

Материал корпуса -
алюминиевый сплав.

Материал контактной группы

- электротехническая медь с

серебряным покрытием.

IP54

IP67

МЕДЬ

СЕРЕБРО

Выключатели путевые предназначены для коммутации электрических цепей управления переменного тока напряжением до 660

В частотой 50 Гц и постоянного тока напряжением до 440 В под воздействием управляющих упоров в определенных точках пути

контролируемого объекта.

Выключатели путевые

436

Выключатель путевой ВПК-2Х

1

2

Б-Х

3

-КЭАЗ-Х

4

Пример   обозначения   выключателя  путевого  ВПК,  серия  2,  базовое крепление, степень защиты IP67, 2 полюса 1з+1р (1

замыкающий + 1 размыкающий) контакт, толкатель с роликом, модернизированный, климатическое исполнение У2:
ВПК-2111Б-У2-КЭАЗ

Структура условного обозначения

Выключатель путевой ВП15К21А-2Х

1

1-54У2.Х

2

-КЭАЗ

Пример  записи  обозначения  выключателя  путевого  серии  15, модернизированного, конструктивного исполнения привода –

толкатель, прямого действия:

ВП15К21А-211-54У2.8-КЭАЗ

Выключатель

путевой

Группа изделий

ВПК

Серия

2

Условное обозначение номера серии

Х

1

Условное обозначение способа крепления на поверхности, ввода проводников, степени защиты по ГОСТ 14254:

0 - базовое крепление, степень защиты IP00;

1 - базовое крепление, резьбовой неуплотненный или притычной неуплотненный ввод, степень защиты IP67

1

Условное обозначение количества полюсов, количество замыкающих «з» и размыкающих «р» контактов и группы

износостойкости - 2 полюса, 1з+1р, группы А

Х

2

Вид привода:

0 - толкатель;

1 - толкатель с роликом;

2 - рычаг с роликом

Б

Индекс модернизации

Х

3

Климатическое исполнение:

- У2;

- УХЛ4

КЭАЗ

Торговая марка

Х

4

с укороченным штоком (для ВПК-2010Б-УХЛ4)

Выключатель

путевой

Группа изделий

ВП

Серия

15

Условное обозначение номера серии

К

Индекс модернизации

21

Условное обозначение номинального тока - 10А

А

Группа коммутационной износостойкости

2

Условное обозначение количества полюсов, число замыкающих «з» или размыкающих «р» контактов (1з+1р)

Х

1

Конструктивное исполнение привода:

1 - толкатель;

2 - толкатель с роликом;

3 - рычаг с роликом (селективный привод)

1

Способ крепления и ввод проводников - базовое крепление, резьбовой неуплотненный ввод

54

Степень защиты (IP)

У2

Климатическое исполнение и категория размещения

Х

2

Действие по коммутации:

3 - выключатели полумгновенного действия;

8 - выключатели прямого действия

КЭАЗ

Торговая марка

Выключатели путевые

437

Технические характеристики

Типоисполнение

Наименование параметра

ВПК

ВП 15

Климатическое исполнение

У2; УХЛ4

У2

Степень защиты, IP

IP00; IP67

IP54

Рабочее напряжение:
переменного тока частотой тока 50 и 60 Гц, В

постоянного тока, В

до 660

до 440

до 660

до 440

Номинальный ток выключателей (переменный и постоянный),  А

10

10

Механическая износостойкость, млн циклов:

для выключателей полумгновенного действия

для выключателей прямого действия

30

16

30

Коммутационная износостойкость, млн циклов:

для выключателей полумгновенного действия

для выключателей прямого действия

4 (AC), 3 (DC)

2,5 (AC/DC)

4 (AC/DC)

Усилие прямого срабатывания не более, Н

40

30

Параметры нагрузки в режиме нормальных коммутаций для выключателей

серии ВП 15 полумгновенного действия*

Род тока и

категория

применения

Номинальное

напряжение, В



Вид коммутации и характеристика нагрузки

включение при cos j

0,7±0,05

отключение при

cos j

0,4±0,05

включение и отключение при t, мс

10±1,5

50±75

Число коммутируемых цепей

1

2

1

2

1

2

1

2

Ток нагрузки

Переменный АС-15

12, 24, 36

110, 127

220

380

660

25

16

10

8

5

12,5

8

5

4

2,5

2,5

1,6

1

0,8

0,5

1,25

0,8

0,5

0,4

0,25

-

Постоянный DC-13

12

24

110

220

440

2,5

0,6

0,3

0,12

0,06

1,25

0,3

0,16

0,06

0,03

1

0,25

0,12

0,06

0,03

0,5

0,12

0,06

0,03

0,015

* Для выключателей прямого действия токи нагрузки увеличиваются в 1,4 раза

Выключатели путевые

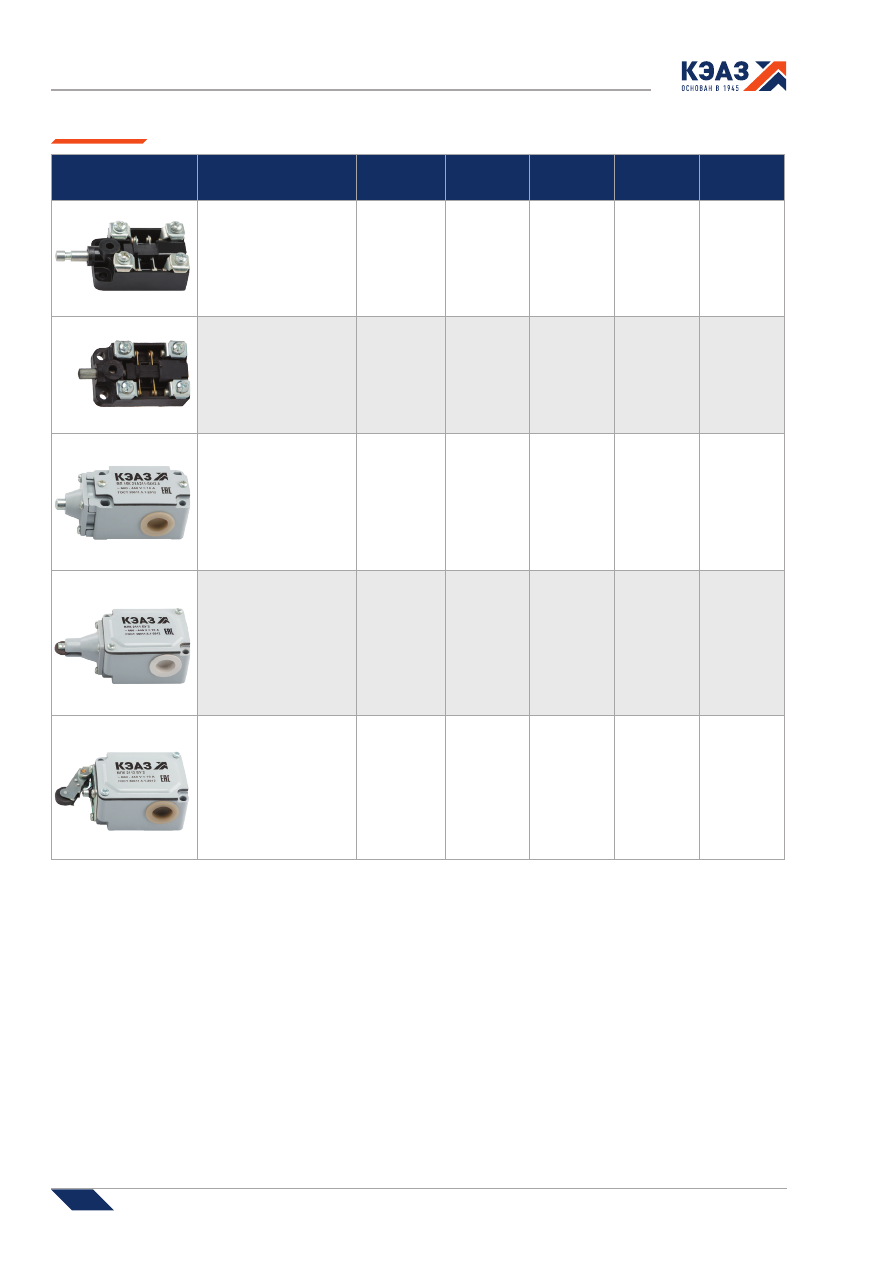

438

Наименование

Тип привода

Степень

защиты

Полный ход,

мм, не более

Прямой

рабочий ход,

мм, не менее

Артикулы

Выключатель путевой

ВПК-2010Б-УХЛ4-КЭАЗ

толкатель

IP 00

8,5

5,3

151289

Выключатель путевой

ВПК-2010Б-УХЛ4-КЭАЗ с

укороченным штоком

толкатель

IP 00

8,5

5,3

234085

Выключатель путевой

ВПК-2110Б-У2-КЭАЗ

толкатель

IP 67

8,5

5,3

151288

Выключатель путевой

ВПК-2111Б-У2-КЭАЗ

толкатель

с роликом

IP 67

8,5

5,3

151285

Выключатель путевой

ВПК-2112Б-У2-КЭАЗ

рычаг

с роликом

IP 67

10,5

7,5

151290

Артикулы ВПК

Выключатели путевые

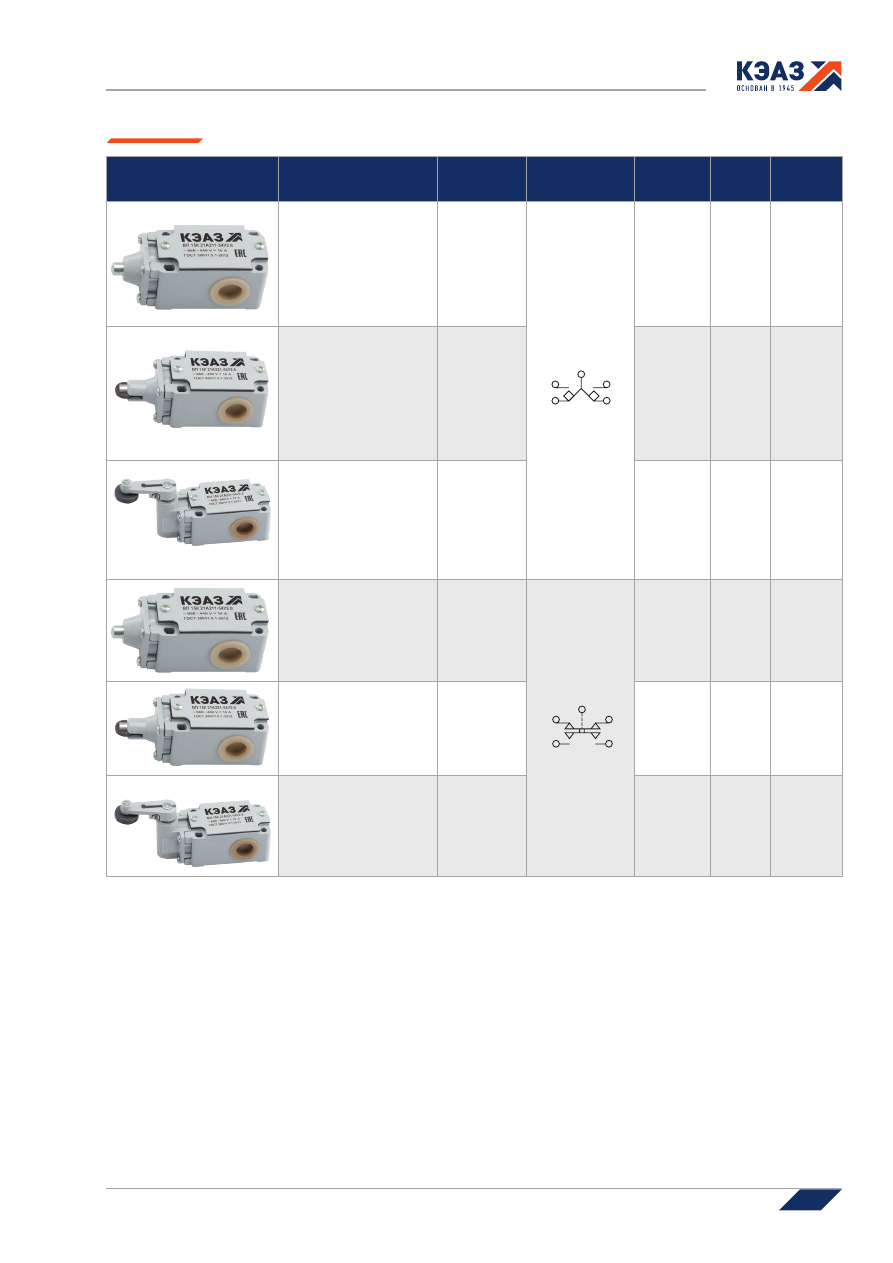

439

Наименование

Тип привода

Тип

 срабатывания

Полный

ход, мм,

не более

Прямой

рабочий

ход, мм

Артикулы

Выключатель путевой

ВП15К21А 211-54У 2.3-КЭАЗ

толкатель

полумгновенный

2,6

5

151294

Выключатель путевой

ВП15К21А 221-54У 2.3-КЭАЗ

толкатель

с роликом

2,6

5

151296

Выключатель путевой

ВП15К21А 231-54У 2.3-КЭАЗ

рычаг

с роликом

22

0

60

0

151298

Выключатель путевой

ВП15К21А 211-54У 2.8-КЭАЗ

толкатель

прямой

4,5

8,5

151293

Выключатель путевой

ВП15К21А 221-54У 2.8-КЭАЗ

толкатель

с роликом

4,5

8,5

151295

Выключатель путевой

ВП15К21А 231-54У 2.8-КЭАЗ

рычаг

с роликом

35

0

90

0

151297

1

2

3

4

1

2

3

4

Артикулы ВП15

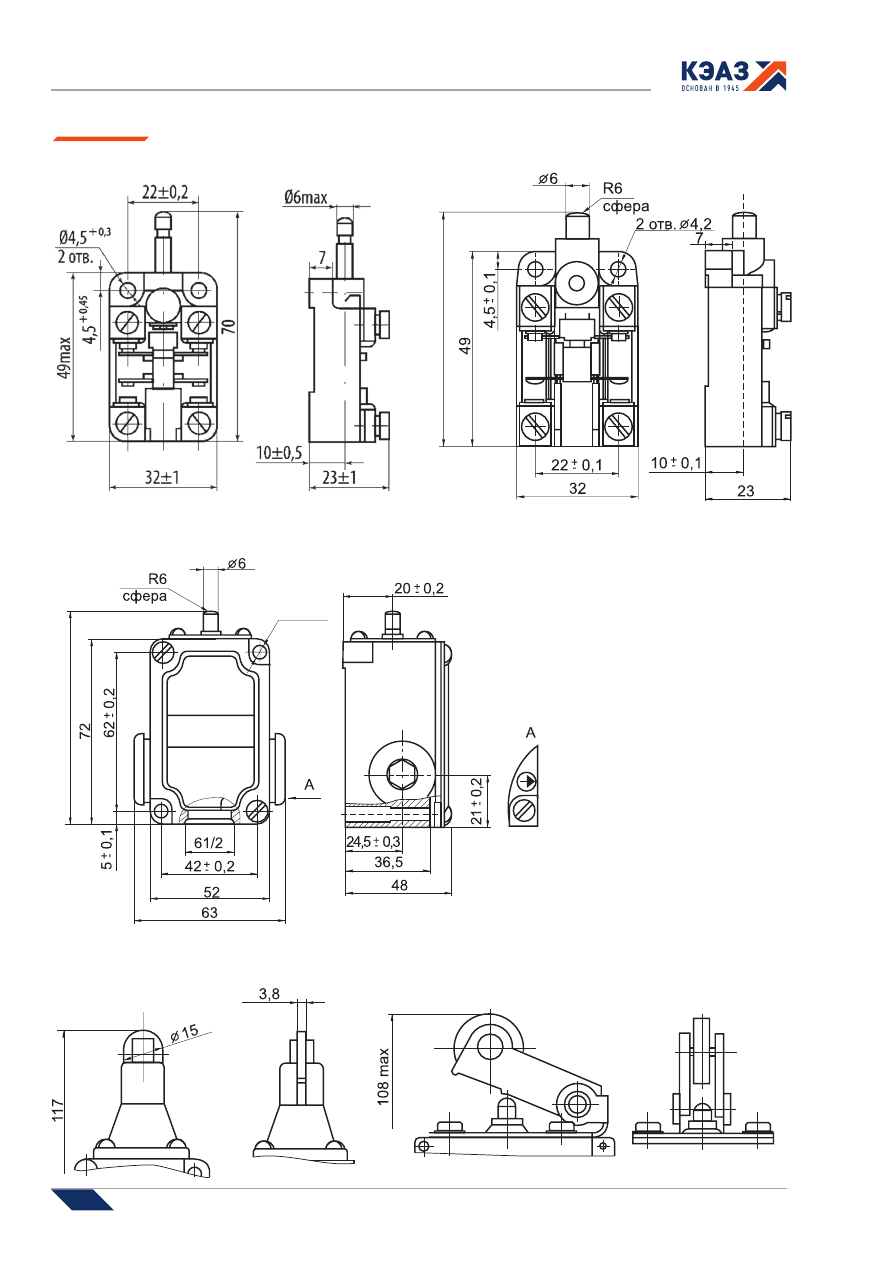

440

Выключатели путевые

Выключатель ВПК2010 с укороченным

штоком

Выключатель ВПК2110

Выключатель ВПК2111

Выключатель ВПК2112

84

59

Выключатель ВПК 2010

Габаритные, установочные и присоединительные размеры

84

59

84

59

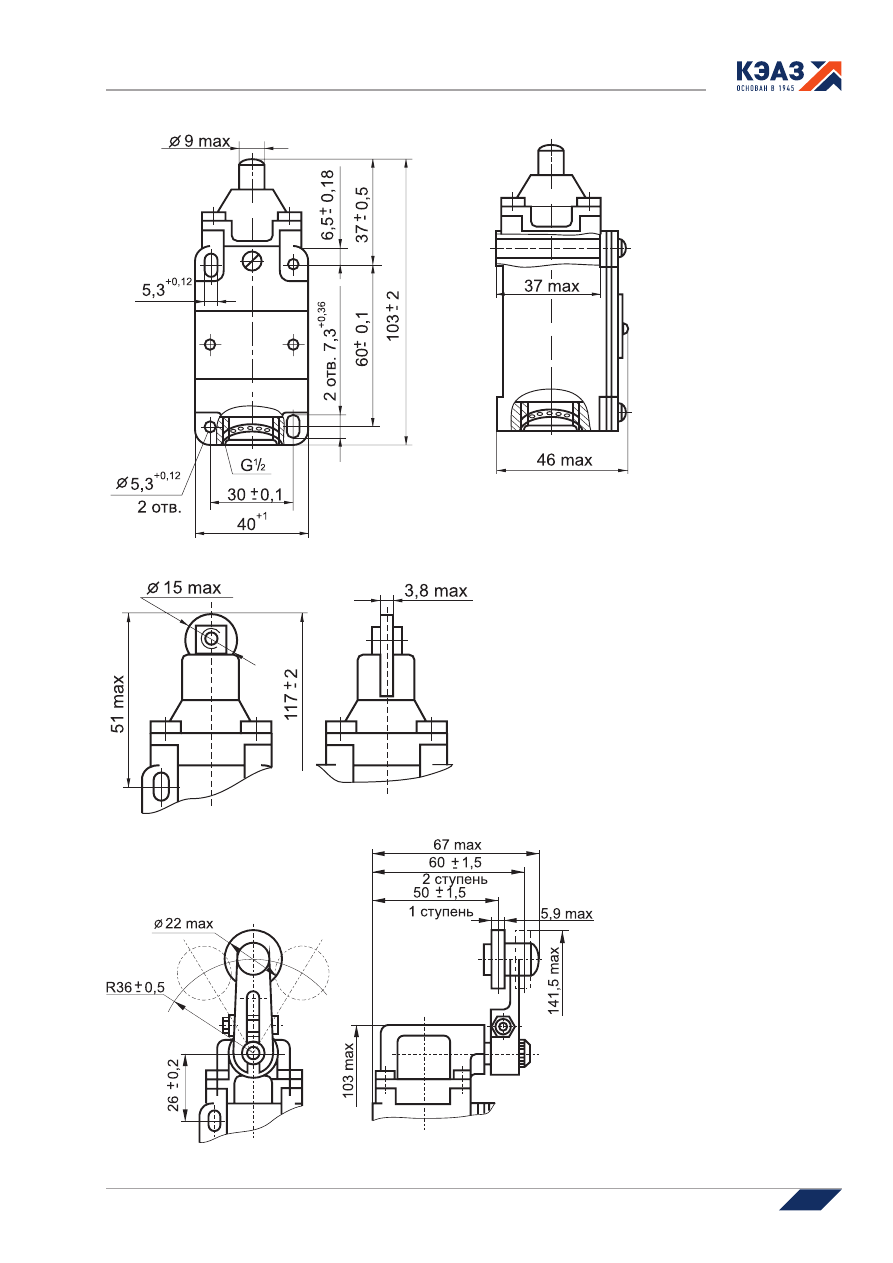

441

Выключатели путевые

Выключатель ВП15К21А-221

Выключатель ВП15К21А-211

Выключатель ВП15К21А-231

КОРПУСА, БОКСЫ,

НКУ

5

Корпуса и боксы пластиковые

Боксы пластиковые серии ЩРН(В)-П

........................................................................443

Корпуса металлические

Корпуса металлические вводно-распределительных устройств серии ВРУ

...............449

Корпуса щитов с монтажной панелью металлические серии ЩМП

..........................454

Корпуса щитов распределения электроэнергии металлические серии ЩРн(в)

..........461

Корпуса щитов учета и распределения электроэнергии металлические

серии ЩУРн(в)

...........................................................................................................467

Корпуса щитов ввода и учета электроэнергии металлические серии ЩУ

...............472

Корпуса металлические щитов этажных серии ЩЭ

...................................................477



Устройства этажные распределительные модульные серии УЭРМ

............................481

Корпуса и боксы пластиковые

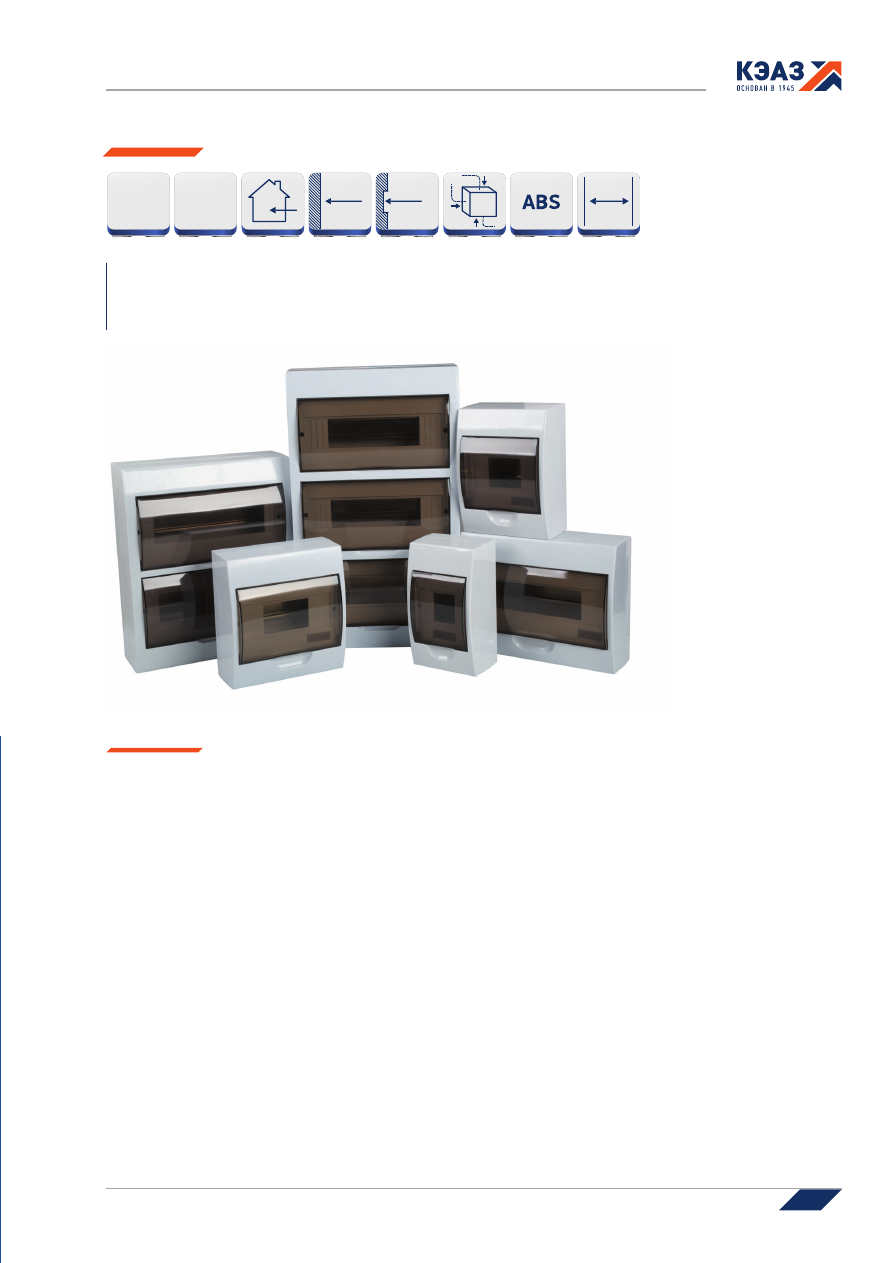

443

Боксы пластиковые ЩРН(В)-П предназначены для установки модульной аппаратуры: автоматические выключатели, УЗО,

автоматические выключатели дифференциального тока, контакторы, установочные и импульсные реле, УЗИП, розетки на DIN-

рейку, коммутационная и индикационная аппаратура на DIN-рейку, таймеры, реле времени, светорегуляторы, измерительные

приборы и др.

Применяются для электромонтажа в производственных, административных, офисных и жилых помещениях.

Боксы пластиковые серии ЩРН(В)-П

Преимущества



Простота и удобство монтажа

        - удобный ввод кабелей сверху и снизу, через специально выштампованные ввода;
        - возможность регулировки DIN-рейки по глубине во встраиваемых исполнениях;
        - наличие на задней стенке размеров между крепежными отверстиями.



Безопасность в эксплуатации

        - материал корпуса - стойкий к воспламенению термопластик, при воздействии на него нагретой до температуры 650 °С

проволкой;

        - держатель шин(суппорт) шин N/PE самозатухает при температуре до 960 °С.



Полная комплектация - готовность к установке аппаратов и сборке щитов.

-15

°

С

+60

°

С

ДО

100

А

36

модулей

Корпуса и боксы пластиковые

444

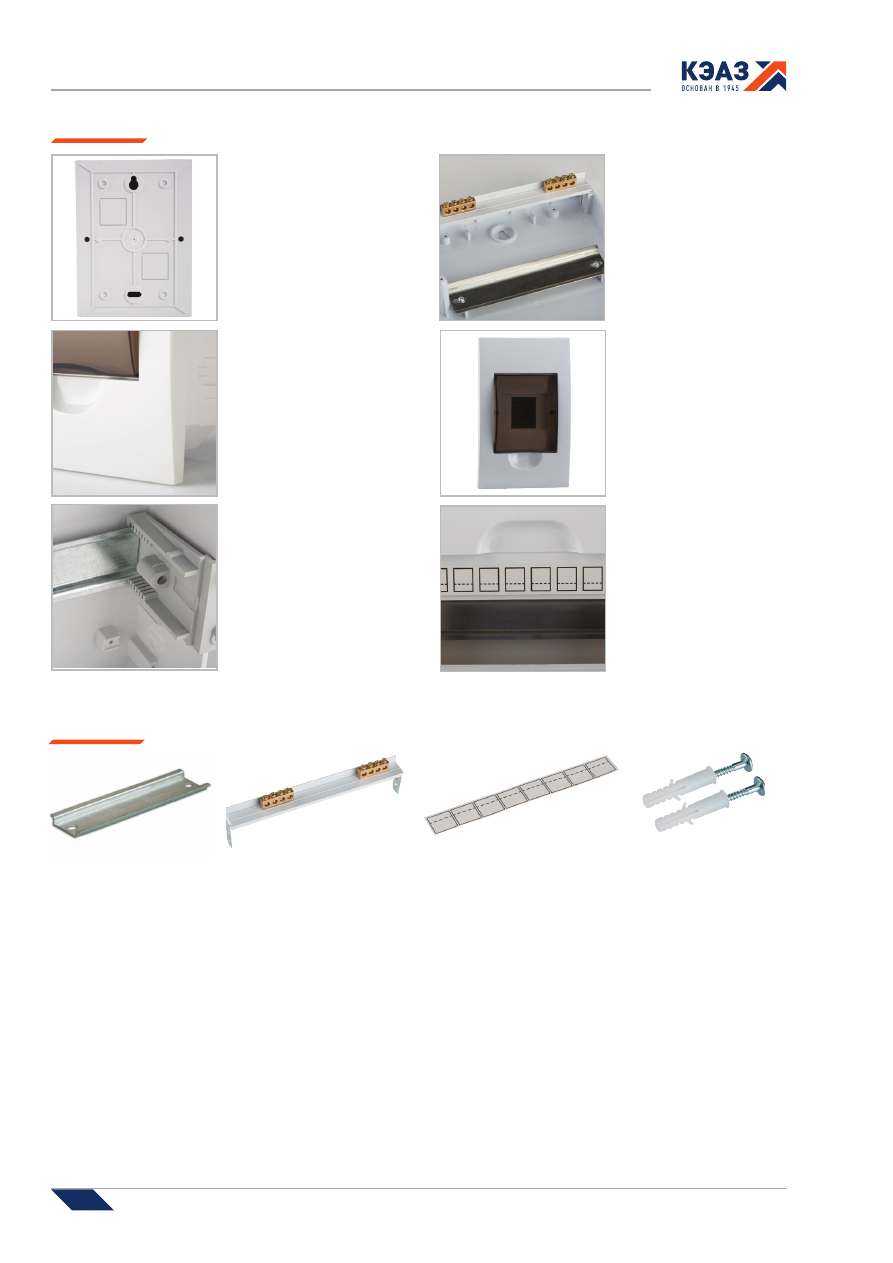

Особенности конструкции

Точное выравнивание и

надежный монтаж корпуса

обеспечивают точки

крепления на задней

стенки корпуса с указанием

размеров между ними.

Вертикальное расположение

крышки корпуса

обеспечивает удобство

монтажа и дополнительную

вентиляцию.

Простой ввод кабелей

и проводов через

выштампованные ввода со

всех сторон.

Специальный суппорт

для шин N/PE может

устанавливаться как внизу

так и вверху корпуса.

Специальные кронштейны

для крепления DIN-рейки

позволяют дополнительно

регулировать глубину

установки.

Комплектация

Специальная самоклеющаяся

лента для маркировки

модульной аппаратуры.

DIN-рейка

Маркировочная лента

Суппорт



Универсальные винты

с пластиковыми дюбелями

Корпуса и боксы пластиковые

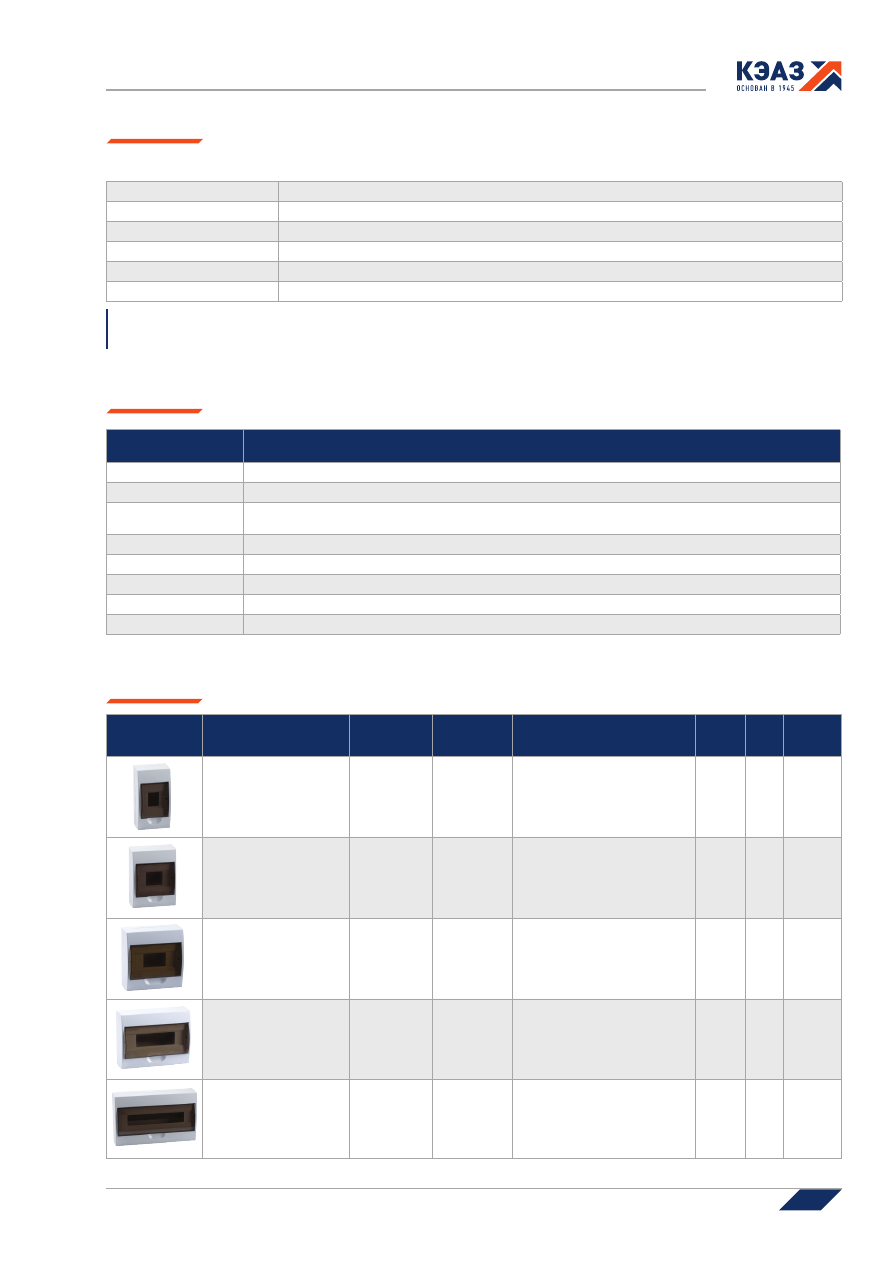

445

Структура условного обозначения

Бокс

- Условное обозначение наименования изделия

ЩРН(В)

- Условное обозначение серии: ЩРН; ЩРВ

Х

1

- Условное обозначение материала: пластик (АБС)

Х

2

Х

3

- Условное обозначение количества модулей

IPХ

4

X

5

- Условное обозначение степени защиты

КЭАЗ

- Торговая марка

Пример записи условного обозначения бокса щита распределительного навесного, пластикового,

на 12 модулей, со степенью защиты IP40, торговой марки КЭАЗ:

Бокс ЩРН-П-12-IP40-КЭАЗ

Бокс ЩРН(В)-Х

1

2

Х

3

-IPХ

4

Х

5

-КЭАЗ

Наименование

параметра

Значение параметра

Вид установки

навесной и встраиваемый

Степень защиты

IP40

Материал

самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры

650 °С проволокой

Рабочая температура

от -15



до +60 °С

Цвет корпуса

RAL 9016

Цвет крышки

дымчатый

Количество модулей

от 4 до 36

Номинальный ток

до 100 А

Технические характеристики

Артикулы

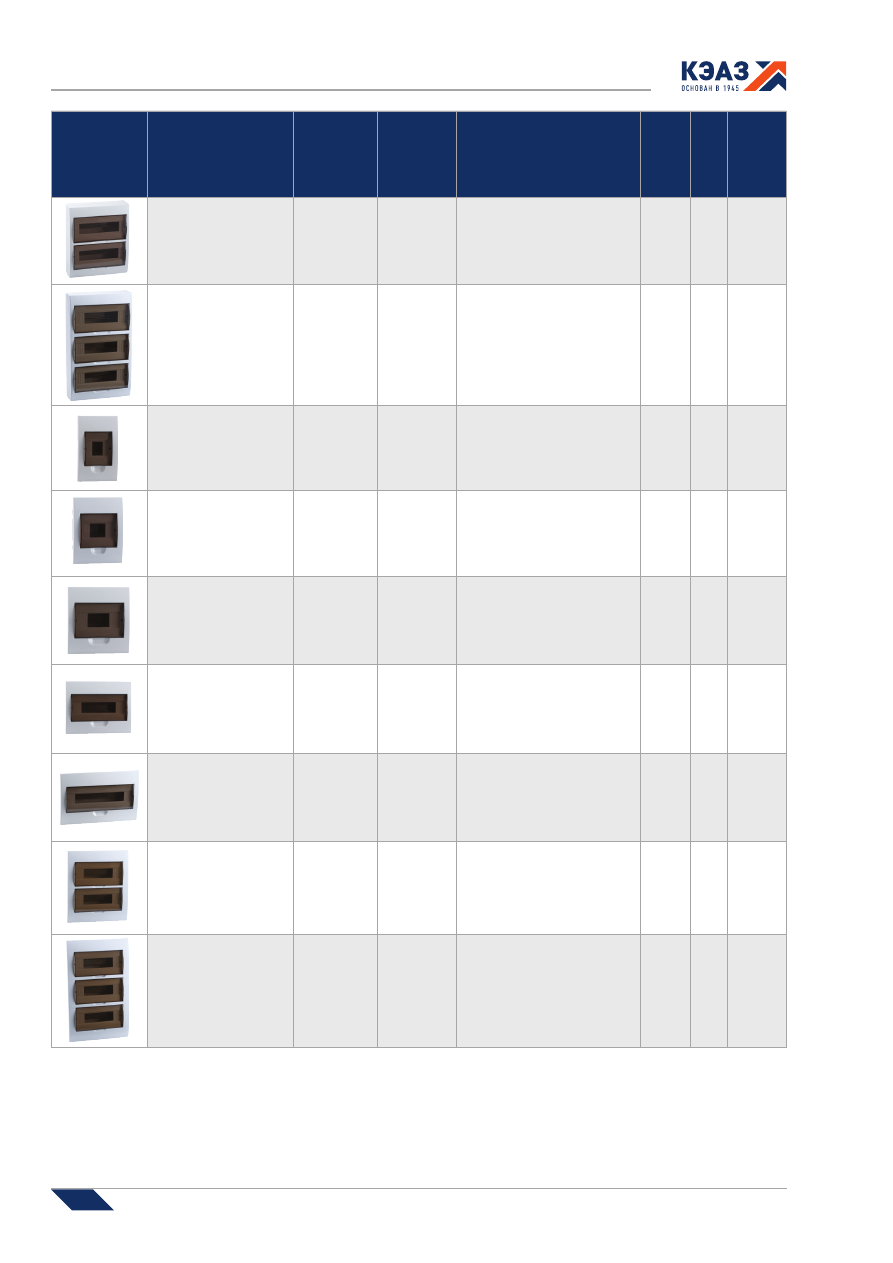

Внешний вид

Наименование

Тип

Максималь-

ное кол-во

модулей

Количество отверстий/сечение

проводника медной шины

Кол-во

рядов

Вес,

кг

Артикул

Бокс ЩРН-П-4-IP40-КЭАЗ

Навесной

4

3х10 мм² - 1 шт

1

0,48

149403

Бокс ЩРН-П-6-IP40-КЭАЗ

Навесной

6

4х10 мм² - 1 шт

1

0,6

149404

Бокс ЩРН-П-8-IP40-КЭАЗ

Навесной

8

3х10 мм² - 2 шт

1

0,68

149405

Бокс ЩРН-П-12-IP40-КЭАЗ

Навесной

12

5х10 мм² -2 шт

1

0,87

149406

Бокс ЩРН-П-18-IP40-КЭАЗ

Навесной

18

12х10 мм² -1 шт, 4х10 мм² -1 шт

1

0,93

149407

446

Корпуса и боксы пластиковые

Внешний вид

Наименование

Тип

Максималь-

ное кол-во

модулей

Количество отверстий/сечение

проводника медной шины

Кол-во

рядов

Вес,

кг

Артикул

Бокс ЩРН-П-24-IP40-КЭАЗ

Навесной

24

10х10 мм² - 1 шт, 10х10 мм² - 1 шт

2

2,08

149408

Бокс ЩРН-П-36-IP40-КЭАЗ

Навесной

36

12х10 мм² - 1 шт, 12х10 мм² - 1 шт

3

2,2

149409

Бокс ЩРВ-П-4-IP40-КЭАЗ

Встраиваемый

4

3х10 мм² - 1 шт

1

0,48

149396

Бокс ЩРВ-П-6-IP40-КЭАЗ

Встраиваемый

6

4х10 мм² - 1 шт

1

0,6

149397

Бокс ЩРВ-П-8-IP40-КЭАЗ

Встраиваемый

8

3х10 мм² - 2 шт

1

0,68

149398

Бокс ЩРВ-П-12-IP40-КЭАЗ

Встраиваемый

12

5х10 мм² - 2 шт

1

0,87

149399

Бокс ЩРВ-П-18-IP40-КЭАЗ

Встраиваемый

18

12х10 мм² - 1 шт, 4х10 мм² - 1 шт

1

0,93

149400

Бокс ЩРВ-П-24-IP40-КЭАЗ

Встраиваемый

24

10х10 мм² - 1 шт, 10х10 мм² - 1 шт

2

2,08

149401

Бокс ЩРВ-П-36-IP40-КЭАЗ

Встраиваемый

36

12х10 мм² - 1 шт, 12х10 мм² - 1 шт

3

2,2

149402

447

Корпуса и боксы пластиковые

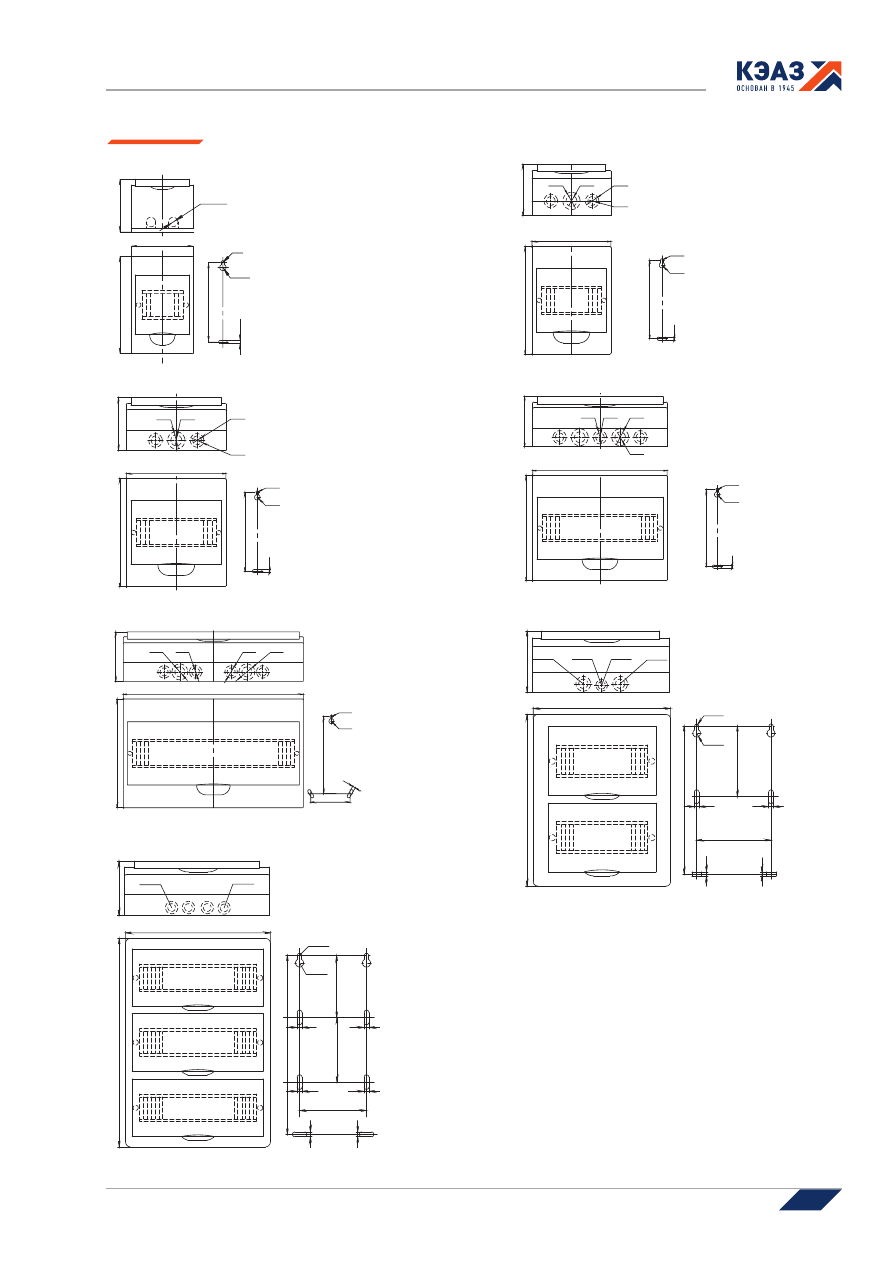

Габаритные, установочные и присоединительные размеры

145

R3

Ø12

6,5

200

92

Ø24,5

112

2 отв.

 148

 200

 95

 6

 146



Ø10

 R2,5



Ø25



Ø16



Ø20



Ø32

2 отв.

2 отв.

 184

 200

 95

 6

 146



Ø10

 R2,5



Ø25



Ø16



Ø20



Ø32

2 отв.

2 отв.

 256

 200

 95

 6

 146



Ø10

 R2,5



Ø32



Ø20



Ø16



Ø25

2 отв.

2 отв.

3 отв.

3 отв.

 365

 220

 100

 156



Ø10

 R2,5



Ø20



Ø16



Ø32



Ø25

 6

 288

2 отв.

4 отв.

4 отв.

2 отв.

 5

 5

 208



Ø10

 R2,5

 237

 5

 5

 121

 102

 327

 270



Ø16



Ø25



Ø25



Ø16

2отв.

2отв.

2отв.

2отв.

 307

 473

 105



Ø30



Ø20



 244

 5

 5

 5

 5

 5

 5

 137

 134

 400

 R2,5



Ø10

4отв.

4отв.

2отв.

2отв.

ЩРН-П-4-IP40

ЩРН-П-6-IP40

ЩРН-П-8-IP40

ЩРН-П-12-IP40

ЩРН-П-18-IP40

ЩРН-П-24-IP40

ЩРН-П-36-IP40

448

Корпуса металлические

448

 222

 136

 56

 92



Ø25

 200

 114



Ø2

 188

 102

2отв.

4отв.

 56

 92

 170

 222

 150

 200

 185,5

 135

Ø25

2отв.

Ø32



Ø2

4отв.



Ø25



Ø2

 56

 92



Ø32

 222

 208

 186

 200

 187,5

 172

2отв.

4отв.



Ø25



Ø2



Ø32

 222

 200

 246

 188

 258

 280

 56

 92

4отв.

4отв.

 252

 398

 367

 215



Ø2,4

 5,

50

 354,5



Ø32



Ø25

 65

 102

2отв.

5отв.

4отв.

 345

 300

 310

 257

 298

 245



Ø2,8

 65

 102



Ø25



Ø32

4отв.

3отв.

2отв.

 293

 455

 442

 279



Ø2,8

 342

 503

 65

 102



Ø25



Ø32

 293

2отв.

4отв.

4отв.

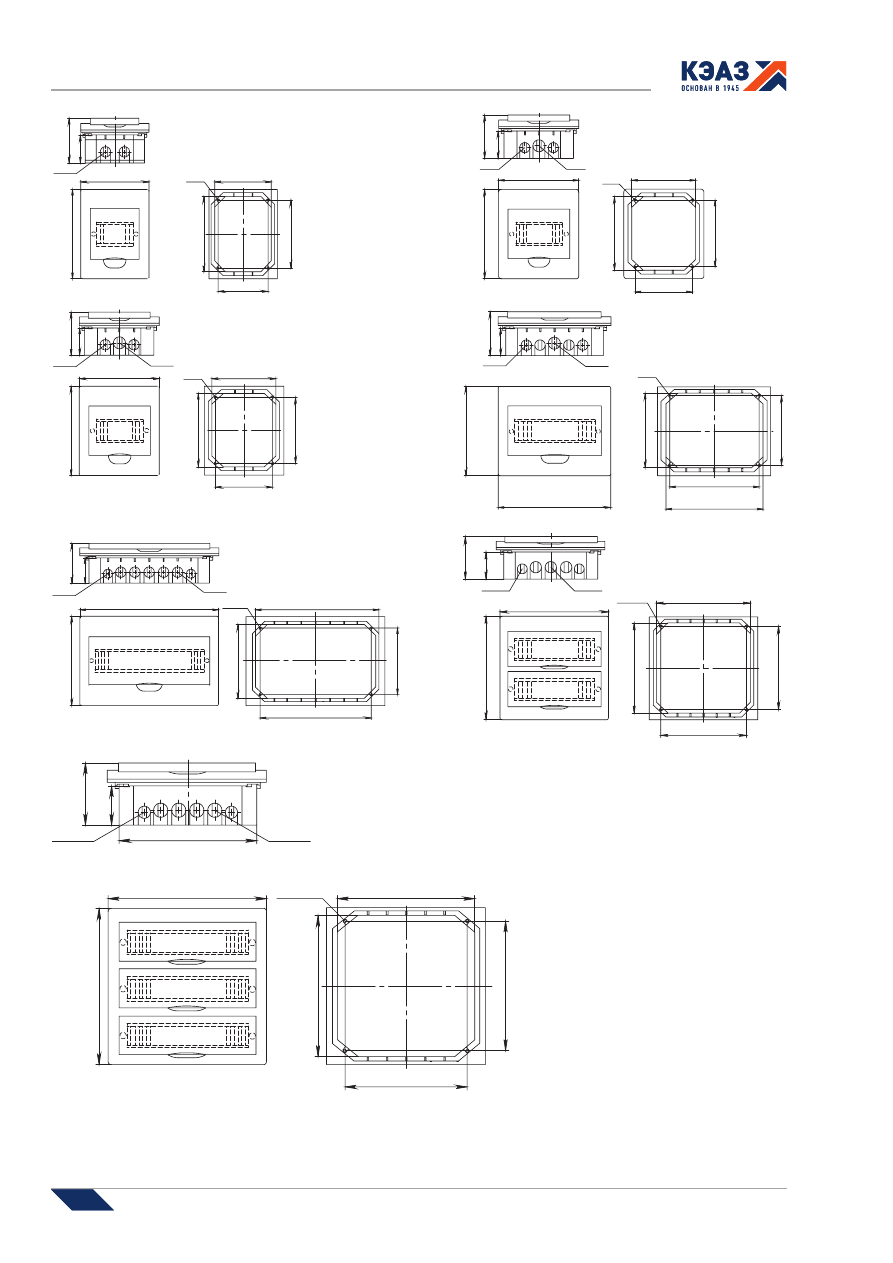

ЩРВ-П-4-IP40

ЩРВ-П-6-IP40

ЩРВ-П-8-IP40

ЩРВ-П-12-IP40

ЩРВ-П-18-IP40

ЩРВ-П-24-IP40

ЩРВ-П-36-IP40

449

Корпуса металлические

449

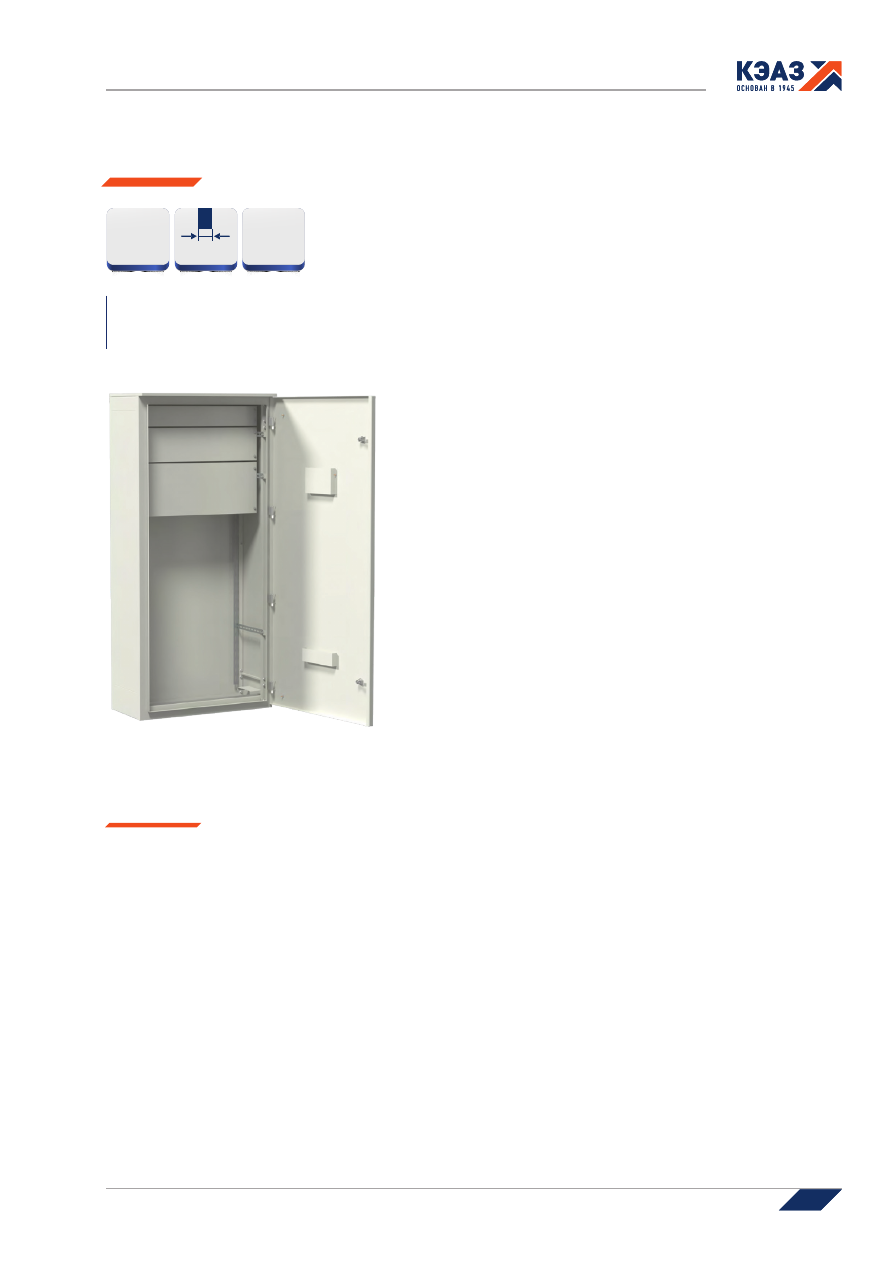

Металлические корпуса ВРУ предназначены для компоновки устройств приема, распределения и учета электроэнергии, служат

оболочкой для сборки типовых и нестандартных низковольтных комплектных устройств (НКУ), контрольно-измерительных

приборов и автоматики (КИПиА).

Корпуса ВРУ используются как на промышленных объектах, так и в жилых и общественных зданиях.

Корпуса металлические вводно-распределительных

устройств серии ВРУ



удобство и технологичность сборки при помощи монтажных аксессуаров в комплекте;



усиленный жесткий каркас;



увеличенная толщина монтажной панели - 1,5 мм;



повышенная антикоррозийная стойкость;



сборно-разборный корпус - экономия места при транспортировке и хранении.

Преимущества

IP31

IP54

7

ТИПОРАЗ-

МЕРОВ

1,5 мм















содержание      ..     26      27      28      29     ..
