Контакторы, пускатели и тепловые реле защиты двигателя

418

Контакторы типа КТПВ-620 на ток 160 А; 250 А

Таблица 1                                    В миллиметрах

Тип

контактора

H

H

1

L**

L

1

L

2

B

B

1

B

2

d

КТПВ-623

340 185 80 210 350 90 165 180

200* 9

КТПВ-624

425 270 85 285 430 130 230 245* 11

Примечания:

* - для переднего присоединения

** - для заднего присоединения

L

2

- расстояние от установочной плоскости, с учетом вылета дуги за пределы дугогасительной камеры при коммутации 8-кратного

тока в отношении к номинальному при 380 В переменного тока и cos φ не менее 0,35

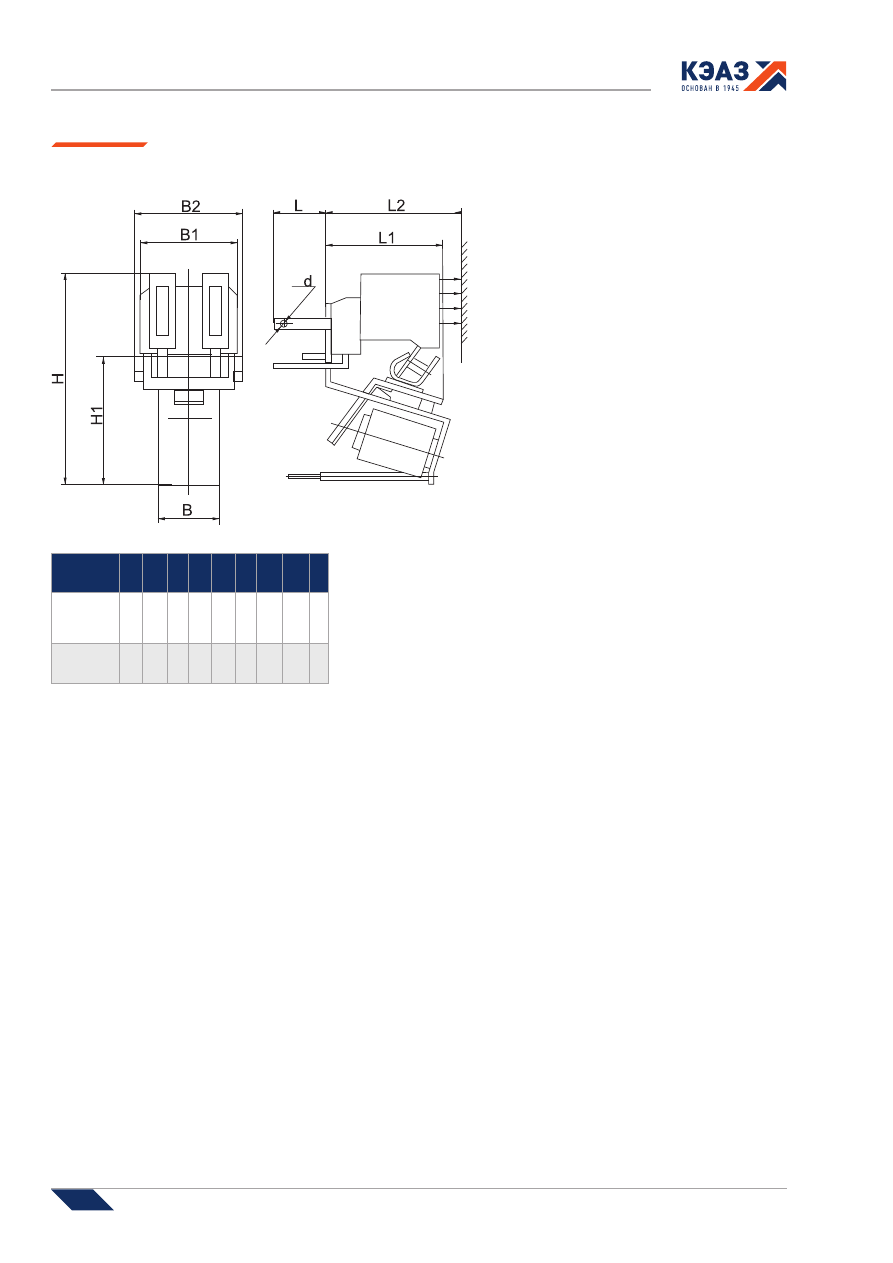

Габаритные, установочные и присоединительные размеры КТПВ-620

419

Устройства подачи команд и сигналов

419

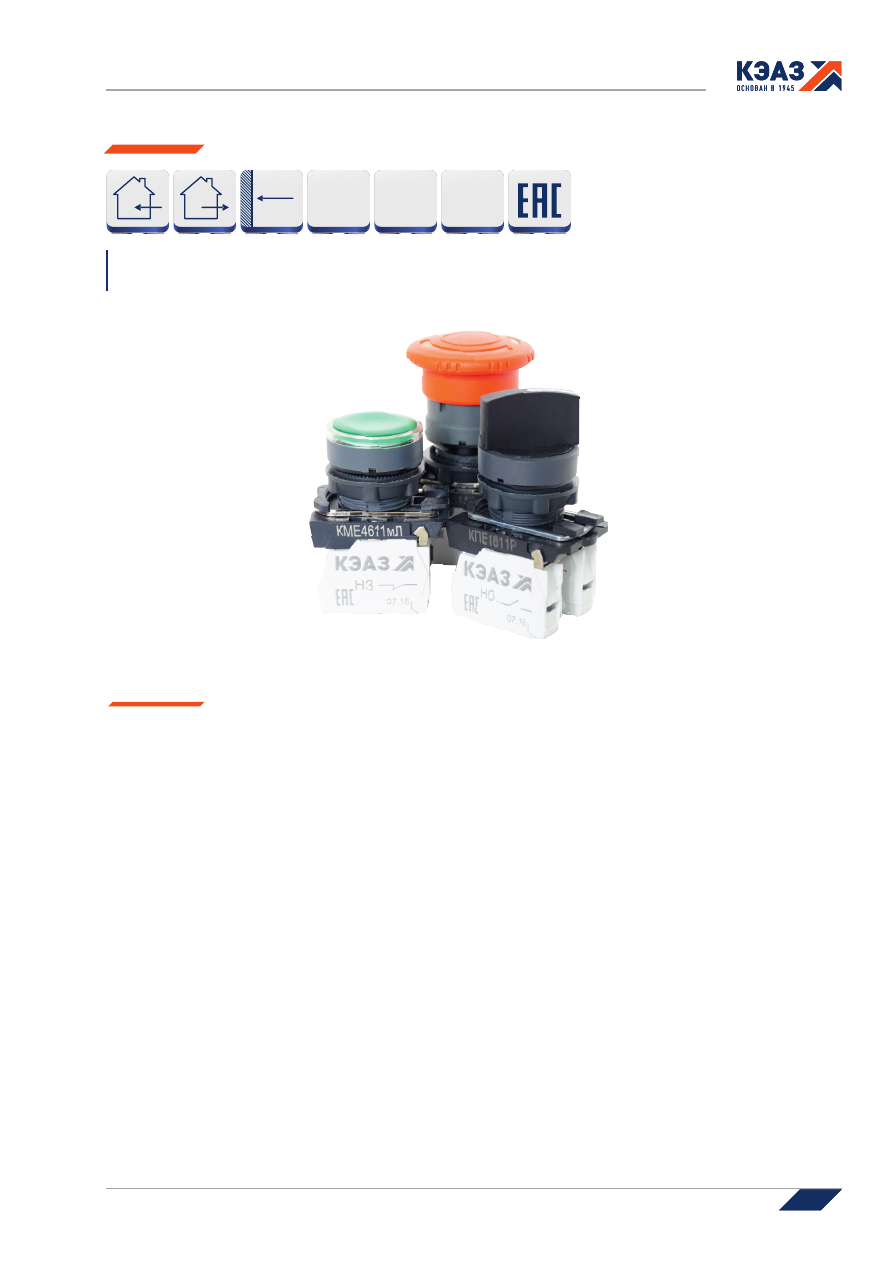

Выключатели кнопочные серии КМЕ и переключатели КПЕ

Выключатели кнопочные серии КМЕ и КПЕ состоят из управляющего устройства (привода) и унифицированных съемных

блоков (модулей) контактов замыкающего и размыкающего типа, предназначенных для коммутации электрических цепей

управления переменного тока до 660 В, частотой 50 и 60 Гц и постоянного тока до 440 В.



™

возможность эффективно компоновать щиты и панели за счет использования разнообразных типов приводов;



™

увеличенный срок службы за счет использования серебрянных контактов и индикаторов со светодиодной матрицей;



™

быстрота и удобство замены блоков контактов.

Преимущества

гарантия

5

лет

IP40

IP54

IP65

Ag

420

Устройства подачи команд и сигналов

420

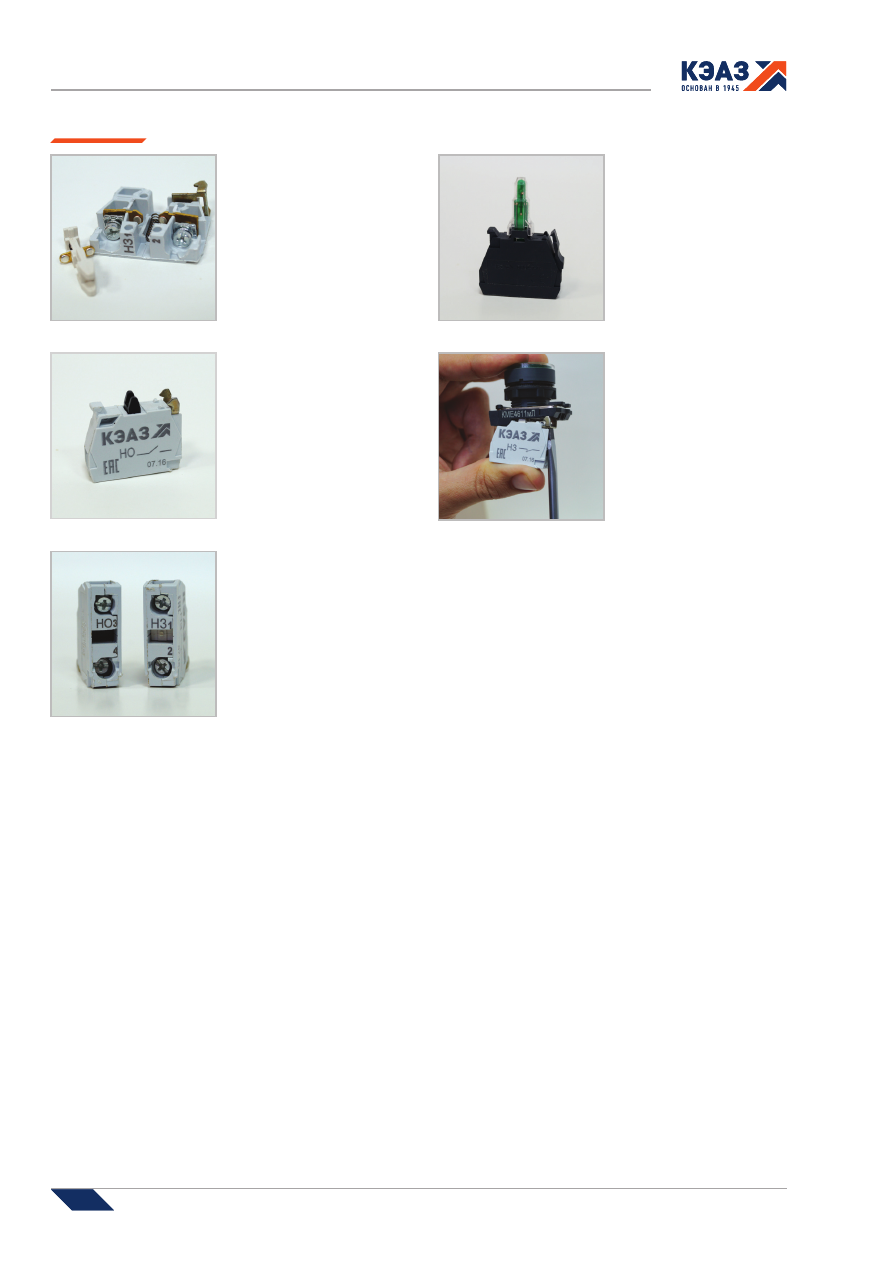

Особенности конструкции

Использование серебряных

контактов в кнопках

КМЕ переключателях

КПЕ, обеспечивают

высокие характиристики

износостойкости.

Лазерная маркировка блоков

контактов обеспечивает

самую высокую стойкость и

четкость нанесения.

Для удобства идентификации

и использования блоки

контактов, нормально

открытые имеют черный

толкатель, а нормально

закрытые белый толкатель.

Использование в индикаторе

светодиодной матрицы

обеспечивает более

мощный световой поток

по сравнению с неоновой

лампой и увеличенный срок

службы.

Упрощенное конструктивное

исполнение позволяет

осуществлять быстрый

монтаж и демонтаж изделия

на щит или на панель, а

также осуществлять замену

блоков контактов.

421

Устройства подачи команд и сигналов

421

Структура условного обозначения

Пример записи условного обозначения модернизированного кнопочного выключателя КМЕ с цилиндрическим толкателем, со

степенью защиты IP65, с одним замыкающим и одним размыкающим контактами, с подсветкой на 220 В и толкателем желтого

цвета, на стальном основании, торговой марки КЭАЗ:

Кнопочный выключатель КМЕ 4611мЛС-220В-желтый-КЭАЗ

Выключатель кнопочный

(переключатель) Х

1

Х

2

Х

3

 Х

4

Х

5

Х

6

Х

7

Х

8

Х

9

Х

10

-Х

11

-Х

12

-КЭАЗ

Технические характеристики

Выключатель кнопочный

(переключатель)

- Группа изделий

Х

1

Х

2

Х

3

- Серия:

КМЕ

КПЕ

Х

4

- Конструкция привода:

4 – толкатель цилиндрический

5 – толкатель грибовидный

1 - на два положения с фиксацией

2 – на три положения с фиксацией

Х

5

- Степень защиты:

1 – IP40

2 – IP65* (наружный протектор)

5 – IP54 (внутренний протектор)

6 – IP65

Х

6

- Количество замыкающих контактов:

1,2,3,4**

Х

7

- Количество размыкающих контактов:

1,2,3,4**

Х

8

- Индекс модернизации:

м

не указывается

Х

9

- Особенности конструкции:

Ф – толкатель грибовидный с фиксацией

К – толкатель грибовидный с фиксацией и ключом

Л – наличие подсветки

Р – рукоятка

Х

10

- Материал основания:

П – пластиковое (не указывается)

С – стальное основание

Х

11

- Номинальное рабочее напряжение индикатора:

24В (AC/DC)

220В (AC)

-

Х

12

- Цвет управляющего элемента:

белый; желтый; зеленый; красный; синий;

черный (кроме выключателей с подсветкой)

черный

КЭАЗ

Торговая марка

*   Только для выключателей КМЕ.

** Общее количество блоков контактов – не менее одного и не более четырёх.

Наименование параметра

Обозначение параметра

Номинальное рабочее напряжение переменного тока частотой 50 / 60 Гц, B

660

Номинальное рабочее напряжение постоянного тока, B

440

Минимальное рабочее напряжение, B

12

Условный тепловой ток I

th

, А

10

Минимальный рабочий ток, А

0,01

Вид управляющего элемента

КПЕ: рукоятка

КМЕ: цилиндрический или грибовидный толкатель

Содержание серебра в одном блоке контактов, г

0,046

Номинальное рабочее напряжение индикатора, В

24 (AC/DC)/220 (AC)

Тип лампы

несъемная светодиодная матрица LED

Установочный диаметр, мм

Ø22

Цвет управляющего элемента

КПЕ: черный

КМЕ: белый, красный, зеленый, синий, желтый, черный (для

выключателей без подсветки)

Диапазон рабочих температур, ̊ С

 от минус 50 до 55

422

Устройства подачи команд и сигналов

422

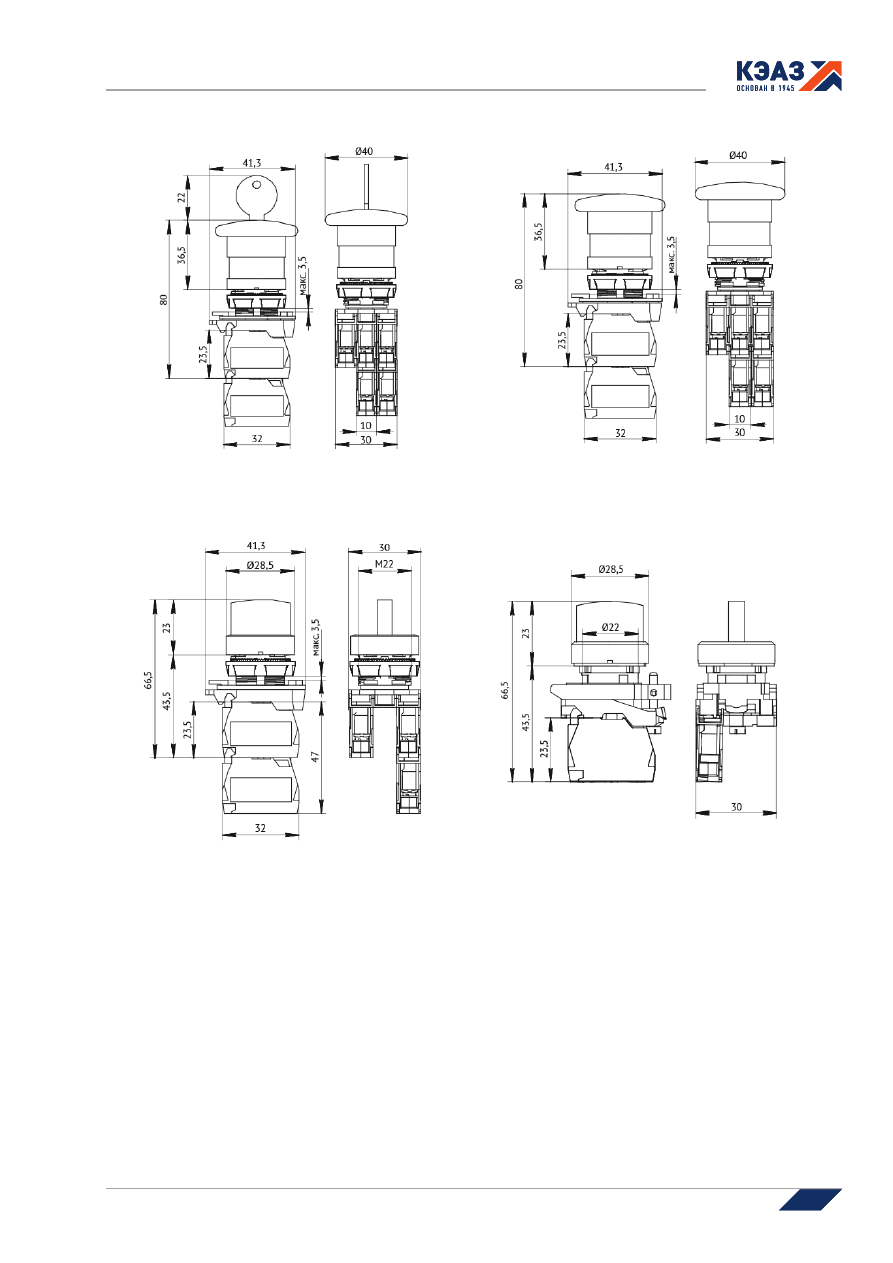

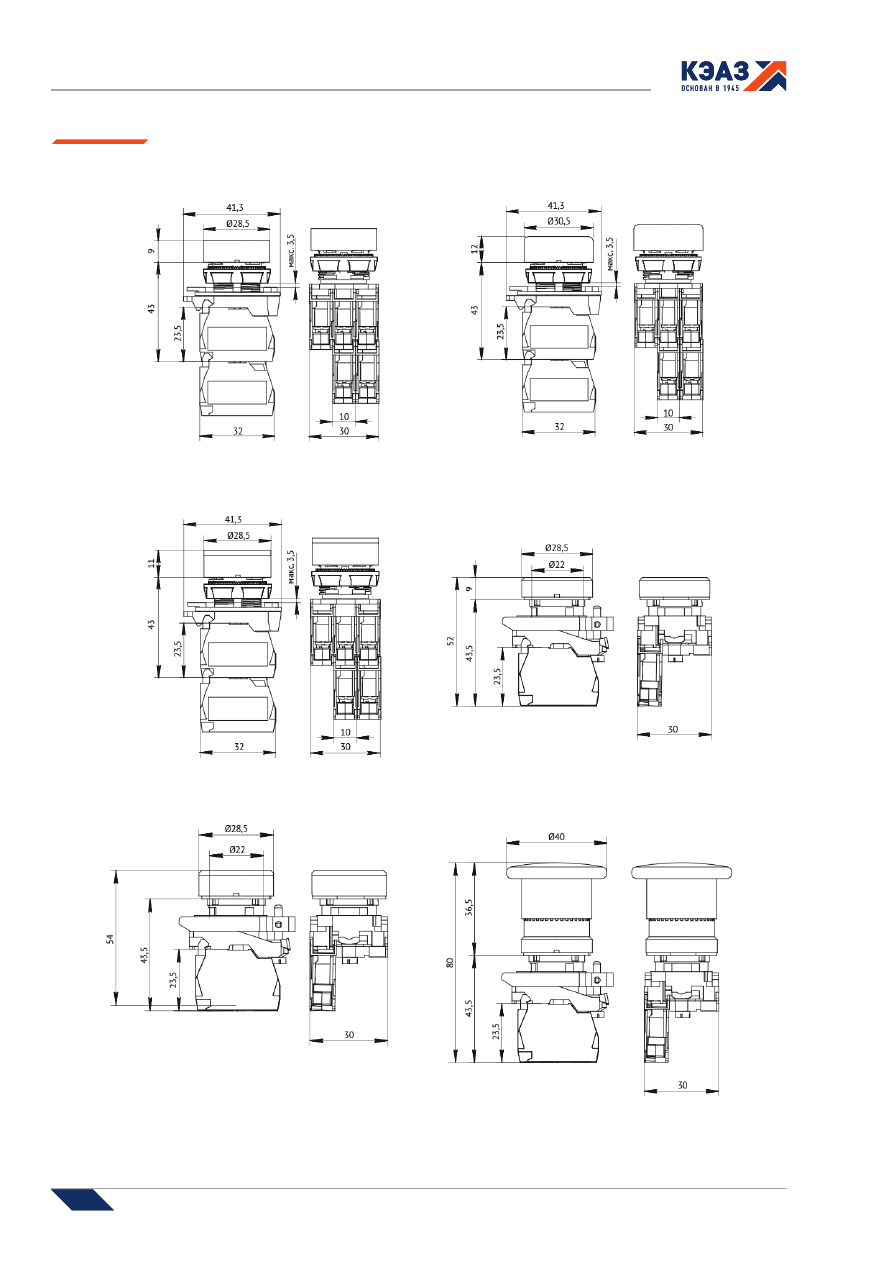

Габаритные и установочные размеры

КМЕ 41…м, КМЕ 45…м (с цилиндрическим

толкателем с самовозвратом на пластиковом

основании)

КМЕ 42…м (с цилиндрическим толкателем

с самовозвратом и защитным колпачком на

пластиковом основании)

КМЕ 46…мЛ (с цилиндрическим толкателем с

самовозвратом и подсветкой на пластиковом

основании)

КМЕ 46…мС (с цилиндрическим толкателем

с самовозвратом на стальном основании)

КМЕ 46…мЛС (с цилиндрическим толкателем

с самовозвратом и подсветкой на стальном

основании)

КМЕ 56…мФС (с грибовидным толкателем с

фиксацией на стальном основании)

423

Устройства подачи команд и сигналов

423

КМЕ 56…мК (с грибовидным толкателем с

фиксацией и ключом на пластиковом основании)

КМЕ 56...мФ (с грибовидным толкателем с

фиксацией на пластиковом основании)

КПЕ 16…Р и КПЕ 26…Р (с рукояткой на два и три

положения на пластиковом основании)

КПЕ 16…РС и КПЕ 26…РС (с рукояткой на два и три

положения на стальном основании)

424

Устройства подачи команд и сигналов

424

Пример записи условного обозначения выключателя кнопочного КЕ с цилиндрическим толкателем черного цвета, двумя

контактными элементами, климатическим исполнением и категорией размещения У3, двумя замыкающими контактами,

торговой марки КЭАЗ:

Выключатель кнопочный КЕ 011-У3-исп.1(черный)-КЭАЗ

Выключатель кнопочный КЕ Х

1

Х

2

Х

3

-Х

4

Х

5

-исп. Х

6

(Х

7

)-КЭАЗ

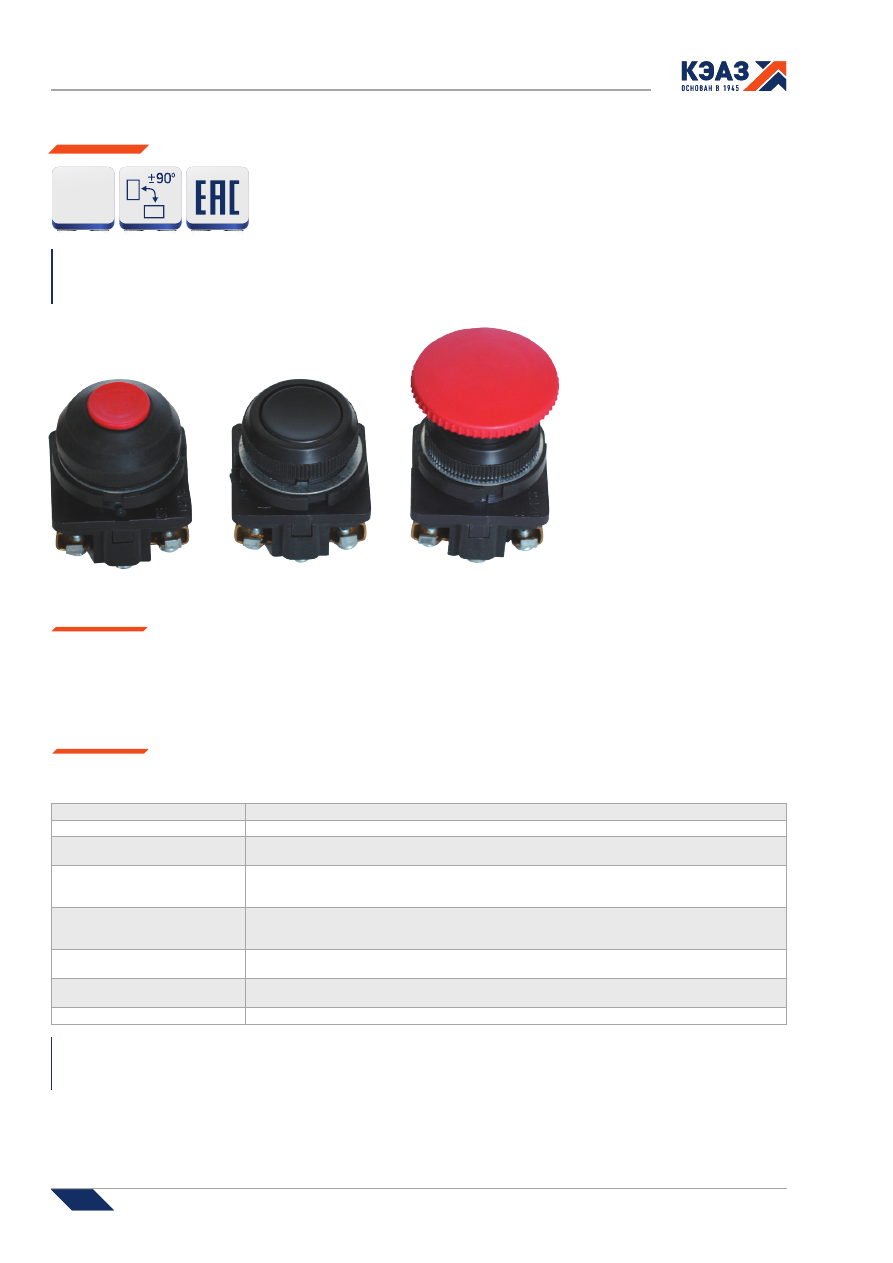

Выключатели кнопочные КЕ

Выключатели кнопочные серии КЕ предназначены для коммутации электрических цепей управления переменного тока

частотой 50 и 60 Гц напряжением до 660 В и постоянного тока напряжением до 440 В.

Выключатели применяются в подвижных и неподвижных стационарных установках, в том числе в химостойких изделиях и

кузнечно-прессовом оборудовании.



™

наличие защиты от самопроизвольного включения;



™

надежная защита от попадания влаги и пыли.

Преимущества

Структура условного обозначения

10 А

Выключатель кнопочный

- Группа изделий

КЕ

- Серия

Х

1

Х

2

- Вид управляющего элемента и наличие специальных устройств (см. таблицу "Классификация

выключателей по типоисполнениям")

Х

3

- Количество контактных элементов:

1 – 1 или 2

2 – 3 или 4

Х

4

Х

5

- Климатическое исполнение и категория размещения по ГОСТ 15150:

У2 для выключателей со степенью защиты IP54 со стороны управляющего элемента

У3 для выключателей со степенью защиты IP40 со стороны управляющего элемента

Х

6

- Исполнение по количеству контактных цепей (см. таблицу "Классификация выключателей по

типоисполнениям")

Х

7

- Цвет управляющего элемента:

красный; желтый; зеленый; черный; синий; белый (только для цилиндрического толкателя)

КЭАЗ

- Торговая марка

425

Устройства подачи команд и сигналов

425

Тип

Управляющее устройство

Количество контактных цепей

Исполнение

Степень

защиты

Замык.

Размык.

КЕ011

Толкатель цилиндрический

2

-

1

IP40

1

1

2

-

2

3

1

-

4

-

1

5

КЕ012

4

-

1

3

1

2

2

2

3

1

3

4

-

4

5

3

-

6

2

1

7

1

2

8

-

3

9

КЕ021

Толкатель грибовидный

2

-

1

1

1

2

-

2

3

1

-

4

-

1

5

КЕ022

4

-

1

3

1

2

2

2

3

1

3

4

-

4

5

3

-

6

2

1

7

1

2

8

-

3

9

КЕ081

Толкатель цилиндрический с наружным протектором

2

-

1

IP54

1

1

2

-

2

3

1

-

4

-

1

5

КЕ082

4

-

1

3

1

2

2

2

3

1

3

4

-

4

5

3

-

6

2

1

7

1

2

8

-

3

9

КЕ131

Толкатель грибовидный с фиксацией в нажатом

положении. Расфиксация поворотом толкателя на 90°

2

-

1

IP40

1

1

2

-

2

3

1

-

4

-

1

5

КЕ141

Толкатель грибовидный с фиксацией в нажатом

положении с внутренним протектором. Расфиксация

поворотом толкателя на 90°

2

-

1

IP54

1

1

2

-

2

3

1

-

4

-

1

5

КЕ181

Толкатель цилиндрический с внутренним протектором.

2

-

1

1

1

2

-

2

3

1

-

4

-

1

5

КЕ191

Толкатель грибовидный с внутренним протектором и

устройством, предохраняющим от самоотвинчивания.

2

-

1

1

1

2

-

2

3

1

-

4

-

1

5

КЕ201

Толкатель грибовидный с фиксацией в нажатом

положении с внутренним протектором и устройством,

предохраняющим от самоотвинчивания. Расфиксация

поворотом толкателя на 90°

2

-

1

1

1

2

-

2

3

1

-

4

-

1

5

Классификация выключателей по типоисполнениям

426

Устройства подачи команд и сигналов

426

Артикулы

Наименование параметра

Обозначение параметра

Номинальное напряжение переменного тока частотой 50/60 Гц, В

до 660

Номинальное напряжение постоянного тока, В

до 440

Минимальное рабочее напряжение, В

12

Номинальный тепловой ток, А

10

Минимальный рабочий ток, А

 0,05

Форма толкателя

цилиндрическая или грибовидная

Номинальное напряжение изоляции, В

660

Механическая износостойкость, млн. циклов

толкатель цилиндрический или грибовидный

10

толкатель цилиндрический и грибовидный с

наружным или внутренним протектором

4

толкатель грибовидный фиксируемый

0,25

Коммутационная износостойкость, млн.

циклов

цилиндрический и грибовидный толкатель с

самовозвратом

1

грибовидный фиксируемый толкатель

0,25

Вид климатического исполнения и категория размещения

У2, У3

Технические характеристики

Наименование

Напряжение, ток

Артикул

КЕ 011-У3-исп.1 (зеленый)

~660 В\10 А

-440 В\10 А

264475

КЕ 011-У3-исп.1 (красный)

264476

КЕ 011-У3-исп.1 (черный)

264477

КЕ 011-У3-исп.2 (зеленый)

264478

КЕ 011-У3-исп.2 (красный)

264479

КЕ 011-У3-исп.2 (черный)

264480

КЕ 011-У3-исп.3 (красный)

264481

КЕ 011-У3-исп.3 (черный)

264482

КЕ 011-У3-исп.4 (черный)

264483

КЕ 012-У3-исп.1 (красный)

264484

КЕ 012-У3-исп.1 (черный)

264485

КЕ 012-У3-исп.2 (красный)

264486

КЕ 012-У3-исп.2 (черный)

264487

КЕ 012-У3-исп.3 (красный)

264493

КЕ 012-У3-исп.3 (черный)

264494

КЕ 012-У3-исп.4 (красный)

264495

КЕ 012-У3-исп.4 (черный)

264496

КЕ 012-У3-исп.6 (красный)

264497

КЕ 012-У3-исп.6 (черный)

264498

КЕ 021-У3-исп.1 (красный)

264499

КЕ 021-У3-исп.1 (черный)

264500

КЕ 021-У3-исп.2 (красный)

264501

КЕ 021-У3-исп.2 (черный)

264502

КЕ 021-У3-исп.3 (красный)

264503

КЕ 021-У3-исп.3 (черный)

264504

КЕ 022-У3-исп.3 (красный)

264505

КЕ 022-У3-исп.3 (черный)

264506

КЕ 081-У2-исп.1 ( черный)

222861

КЕ 081-У2-исп.1 (красный)

222860

КЕ 081-У2-исп.2 ( красный)

222862

КЕ 081-У2-исп.2 ( черный)

222863

КЕ 081-У2-исп.3 ( красный)

222864

КЕ 081-У2-исп.3 ( черный)

222865

КЕ 081-У2-исп.4 ( черный)

222867

КЕ 082-У2-исп.3 ( черный)

222875

КЕ 191-У2-исп.2 ( красный)

222896

КЕ 191-У2-исп.2 ( черный)

222897

427

Устройства подачи команд и сигналов

427

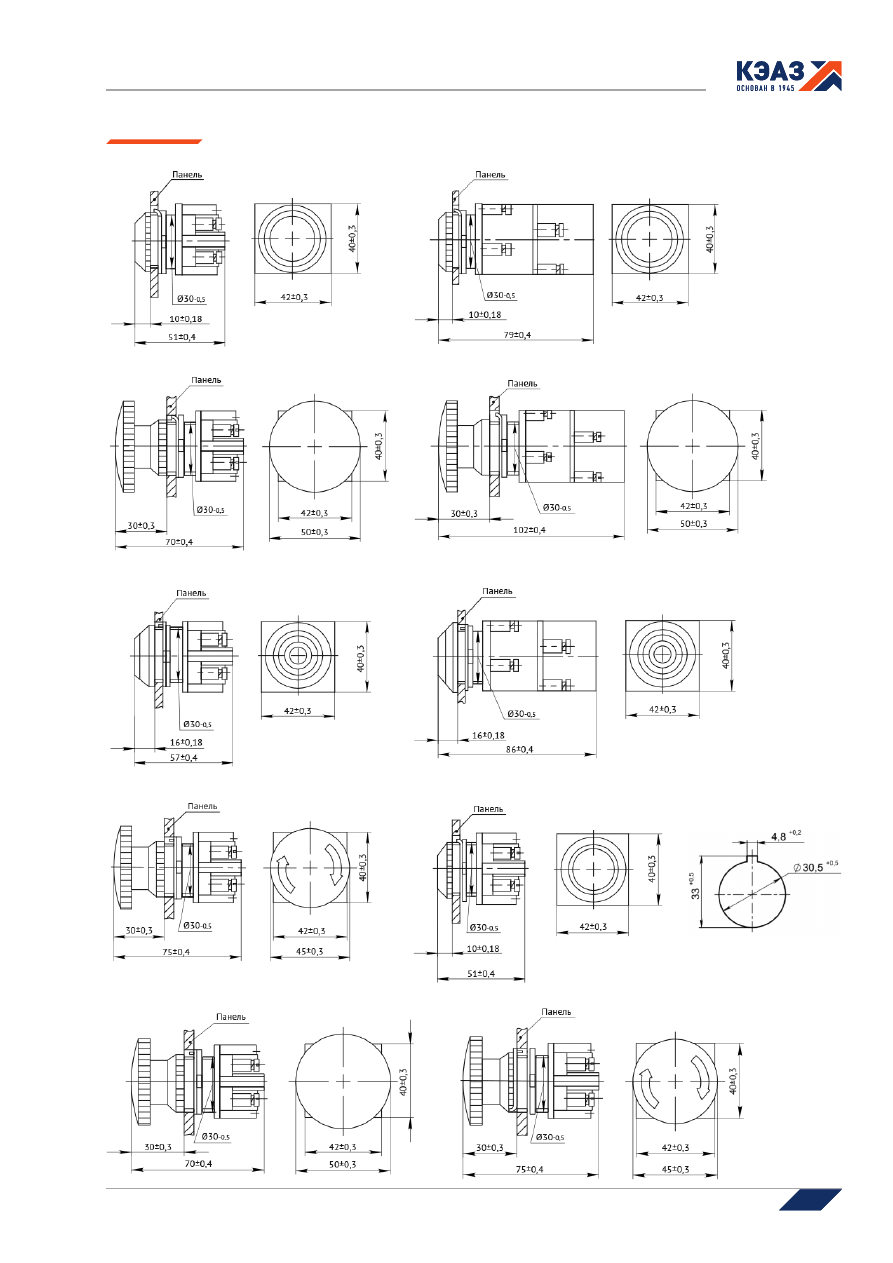

Габаритные, установочные и присоединительные размеры

КЕ 011                                                                                        КЕ 012

КЕ 021                                                                                        КЕ 022

КЕ 081                                                                                        КЕ 082

КЕ 131, КЕ 141                                                                           КЕ 181

КЕ 191                                                                                            КЕ 201

Размеры установочного

отверстия в панели

428

Устройства подачи команд и сигналов

428

Пример записи условного обозначения поста кнопочного ПКЕ для установки в нишу со степенью защиты со стороны

управляющего элемента IP40 и IP00 со стороны монтажа проводов, материалом корпуса пластмасса, с одним управляющим

элементом в виде красной кнопки, с климатическим исполнением и категорией размещения У3, торговой марки КЭАЗ:

Пост кнопочный ПКЕ 112-1-У3-IP40-КЭАЗ (красная кнопка).

Пост кнопочный ПКЕ Х

1

Х

2

2-Х

3

-Х

4

Х

5

-IPХ

6

Х

7

- КЭАЗ (Х

8

)

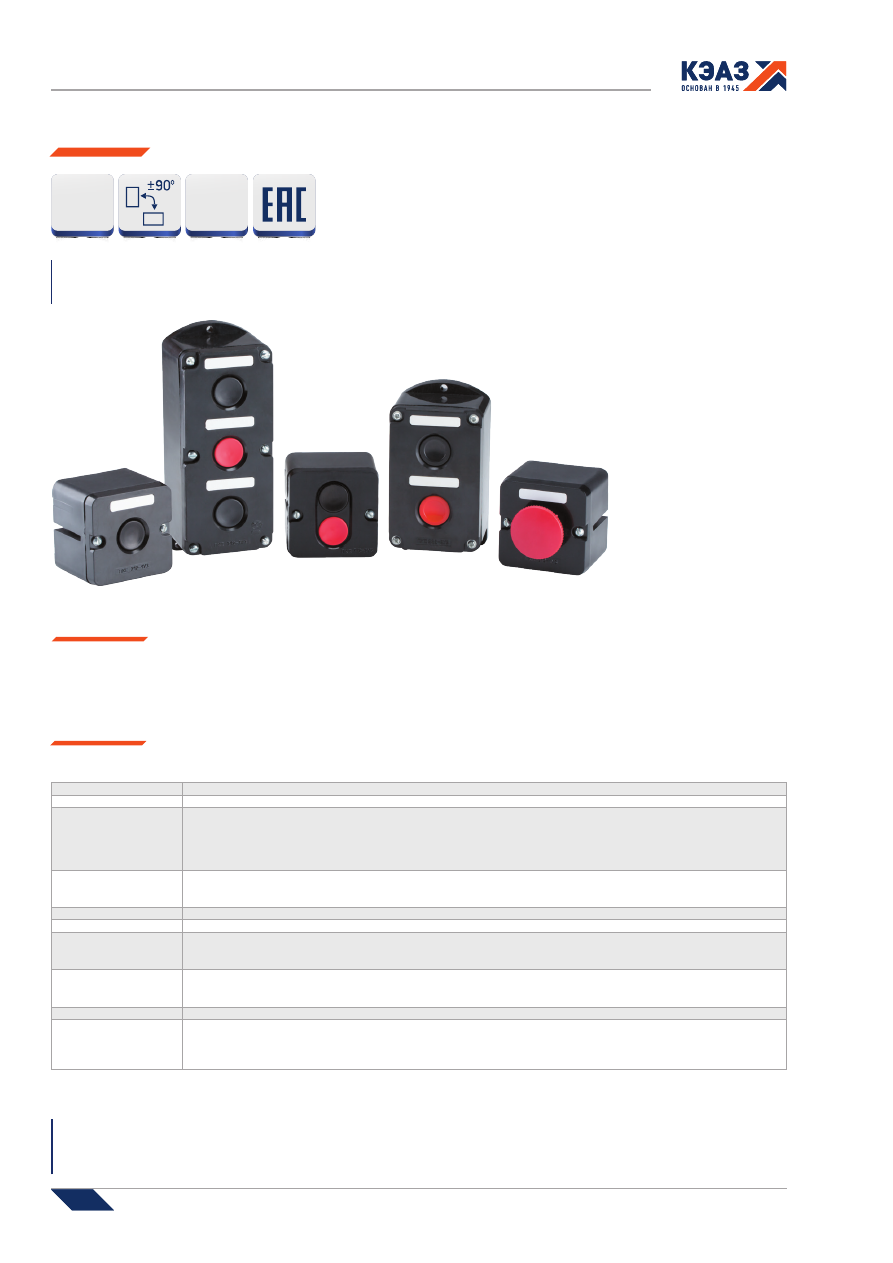

Посты кнопочные ПКЕ



™

наличие защиты от самопроизвольного включения;



™

надежная защита от попадания влаги и пыли.

Преимущества

Посты управления кнопочные серии ПКЕ предназначены  для коммутации электрических цепей управления переменного тока

напряжением до 660 В частотой 50, 60 Гц и постоянного тока напряжением до 440 В.
Посты управления устанавливаются на подвижных и неподвижных частях стационарных установок.

Структура условного обозначения

10 А

IP40

IP54

Пост кнопочный

- Группа изделий

ПКЕ

- Серия

Х

1

- Исполнение по эксплуатационному назначению:

1 – для установки в нишу

2 – для установки на ровную поверхность

6 – «Пуск»–«Cтоп» для установки в нишу

7 – «Пуск»–«Cтоп» для установки на ровную поверхность

Х

2

- Условное обозначение степени защиты по ГОСТ 14255:

1 – IP40 со стороны управляющего элемента и IP00/IP40* со стороны монтажа проводов

2 – IP54 со стороны управляющего элемента и IP00/IP54* со стороны монтажа проводов

2

- Материал корпусных деталей: пластмасса

Х

3

- Цифра, обозначающая количество управляющих элементов: 1, 2**, 3

Х

4

Х

5

- Климатическое исполнение и категория размещения ГОСТ 15150 и ГОСТ 15543.1:

У2 для постов со степенью защиты IP54

У3 для постов со степенью защиты IP40

IPХ

6

Х

7

- Степень защиты:

IP54

IP40

КЭАЗ

- Торговая марка

Х

8

- Цвет и вид управляющего элемента:

ПКЕ ХХХ-1: красная кнопка, красный гриб, черная кнопка, черный гриб;

ПКЕ ХХХ-2 и ПКЕ ХХХ-3 – вид кнопки «Стоп»: красный гриб, красная кнопка (не указывается);

ПКЕ 6ХХ и ПКЕ 7ХХ «Пуск» только черная кнопка (не указывается), «Стоп»  - только красная (не указывается).

*Степень защиты постов для установки на ровную поверхность.

**Для постов серий ПКЕ 6.. и ПКЕ 7.. количество управляющих элементов – 2.

429

Устройства подачи команд и сигналов

429

Наименование параметра

Значение параметра при

переменном токе частотой 50 или 60 Гц

постоянном токе

Номинальное рабочее напряжение, В

660

380

220

110

440

220

110

48

24

Номинальный рабочий ток, А

1

2

3,4

6

0,1

0,3

0,6

1,6

2

Значения номинального рабочего тока

Классификация постов по типоисполнениям

Типоисполнение

постов

Эксплуатационное значение

Количество

толкателей

Степень защиты по ГОСТ 14255

со стороны

толкателя

со стороны

контактных

элементов

ПКЕ 112-1-У3

Для установки в нишу

1

IР40

IР00

ПКЕ 112-2-У3

2

ПКЕ 112-3-У3

3

ПКЕ 122-1-У2

1

IР54

ПКЕ 122-2-У2

2

ПКЕ 122-3-У2

3

ПКЕ 212-1-У3

Для установки на любой ровной поверхности

1

IР40

IР40

ПКЕ 212-2-У3

2

ПКЕ 212-3-У3

3

ПКЕ 222-1-У2

1

IР54

IР54

ПКЕ 222-2-У2

2

ПКЕ 222-3-У2

3

ПКЕ 612-2-У3

Для установки в нишу

(«Пуск»-»Стоп»)

2

IР40

IР00

ПКЕ 622-2-У2

IР54

ПКЕ 712-2-У3

Для установки на любой ровной поверхности

(«Пуск»-»Стоп»)

IР40

IР40

ПКЕ 722-2-У2

IР54

IР54

Наименование параметра

Значение параметра

Номинальное напряжение переменного тока частотой 50/60 Гц, В

до 660

Номинальное напряжение постоянного тока, В

до 440

Минимальное рабочее напряжение, В

12

Номинальный ток, А

10

Минимальный рабочий ток, А

0,1

Форма толкателя

цилиндрическая или грибовидная

Цвет толкателя

черный или красный

Номинальное напряжение изоляции, В

660

Коммутационная износостойкость при частоте включения 1200 циклов в час , млн. циклов

1

Мехническая износостойкость, млн. циклов

со степенью защиты: IР40 - 10; IР54 - 4

Вид климатического исполнения и категория размещения

У2, У3

Технические характеристики

430

Устройства подачи команд и сигналов

430

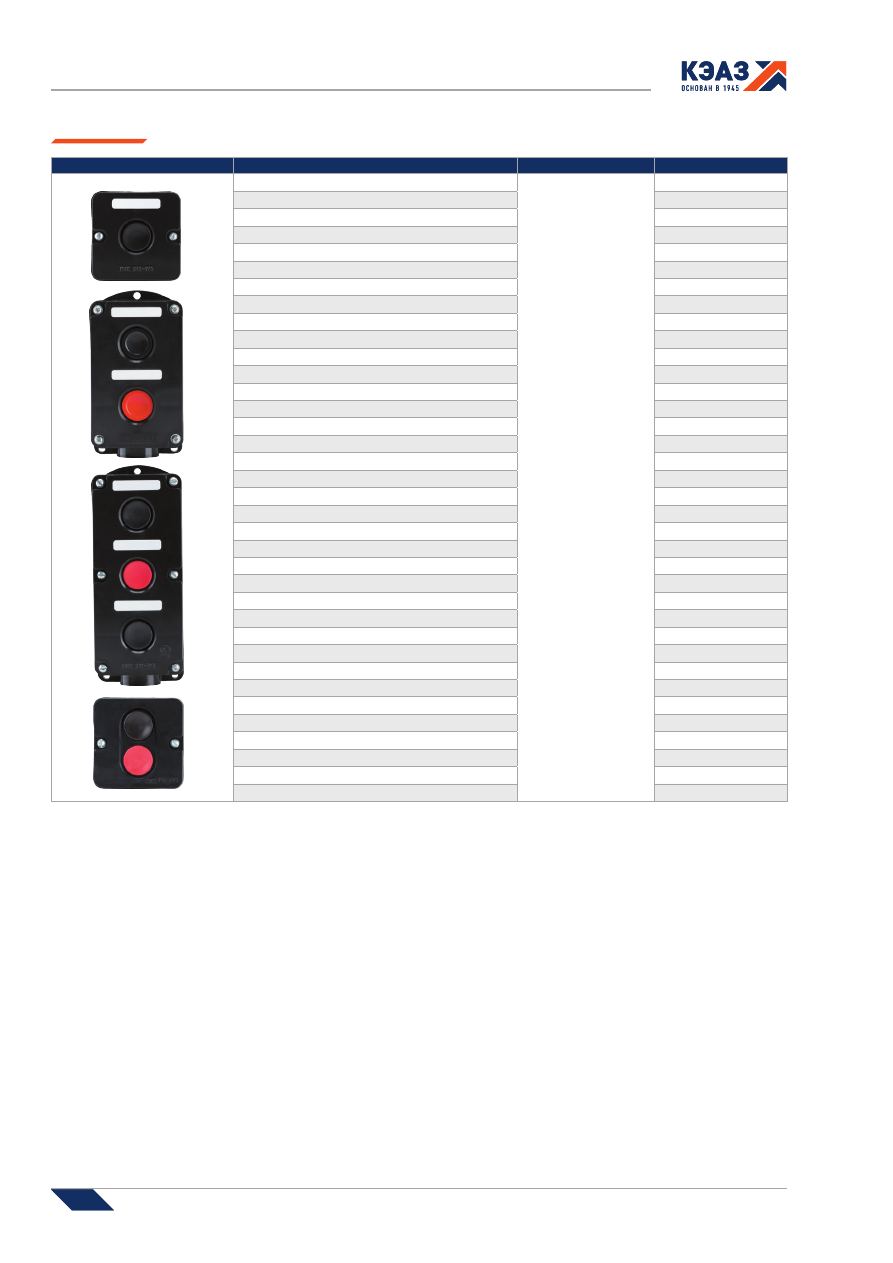

Артикулы

Наименование

Напряжение, ток

Артикул

ПКЕ 112-1-У3-IP40 (красная кнопка)

~660 В\10 А

-440 В\10 А

150729

ПКЕ 112-1-У3-IP40 (красный гриб)

150728

ПКЕ 112-1-У3-IP40 (черная кнопка)

150731

ПКЕ 112-1-У3-IP40 (черный гриб)

150730

ПКЕ 112-2-У3-IP40

150732

ПКЕ 112-2-У3-IP40 (красный гриб)

150733

ПКЕ 112-3-У3-IP40

150734

ПКЕ 112-3-У3-IP40 (красный гриб)

150735

ПКЕ 122-1-У2-IP54 (красная кнопка)

150736

ПКЕ 122-1-У2-IP54 (красный гриб)

150737

ПКЕ 122-1-У2-IP54 (черная кнопка)

150738

ПКЕ 122-1-У2-IP54 (черный гриб)

150739

ПКЕ 122-2-У2-IP54

150740

ПКЕ 122-2-У2-IP54 (красный гриб)

150741

ПКЕ 122-3-У2-IP54

150742

ПКЕ 122-3-У2-IP54 (красный гриб)

150743

ПКЕ 212-1-У3-IP40 (красная кнопка)

150744

ПКЕ 212-1-У3-IP40 (красный гриб)

150745

ПКЕ 212-1-У3-IP40 (черная кнопка)

150746

ПКЕ 212-1-У3-IP40 (черный гриб)

150747

ПКЕ 212-2-У3-IP40

150748

ПКЕ 212-2-У3-IP40 (красный гриб)

150749

ПКЕ 212-3-У3-IP40

150750

ПКЕ 212-3-У3-IP40 (красный гриб)

150751

ПКЕ 222-1-У2-IP54 (красная кнопка)

150752

ПКЕ 222-1-У2-IP54 (красный гриб)

150753

ПКЕ 222-1-У2-IP54 (черная кнопка)

150754

ПКЕ 222-1-У2-IP54 (черный гриб)

150755

ПКЕ 222-2-У2-IP54

150756

ПКЕ 222-2-У2-IP54 (красный гриб)

150757

ПКЕ 222-3-У2-IP54

150758

ПКЕ 222-3-У2-IP54 (красный гриб)

150759

ПКЕ 612-2-У3-IP40

150760

ПКЕ 622-2-У2-IP54

150761

ПКЕ 712-2-У3-IP40

150762

ПКЕ 722-2-У2-IP54

150763

431

Устройства подачи команд и сигналов

431

ПКЕ-

112

(

122

)-

1

ПКЕ-

112

(

122

)-

2

ПКЕ-

112

(

122

)-

3

ПКЕ-

212

(

222

)-

1

ПКЕ-

212

(

222

)-

2

ПКЕ-

212

(

222

)-

3

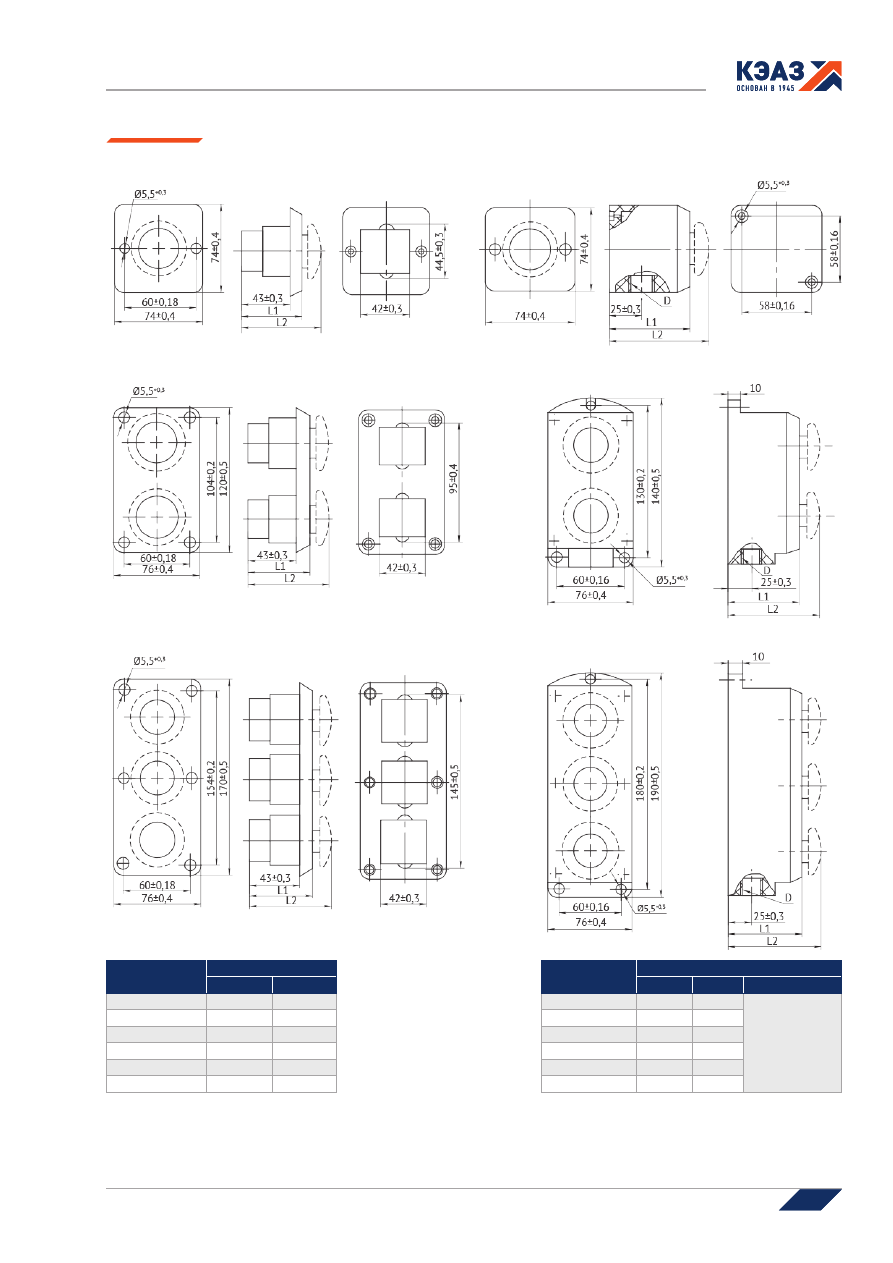

Габаритные, установочные и присоединительные размеры

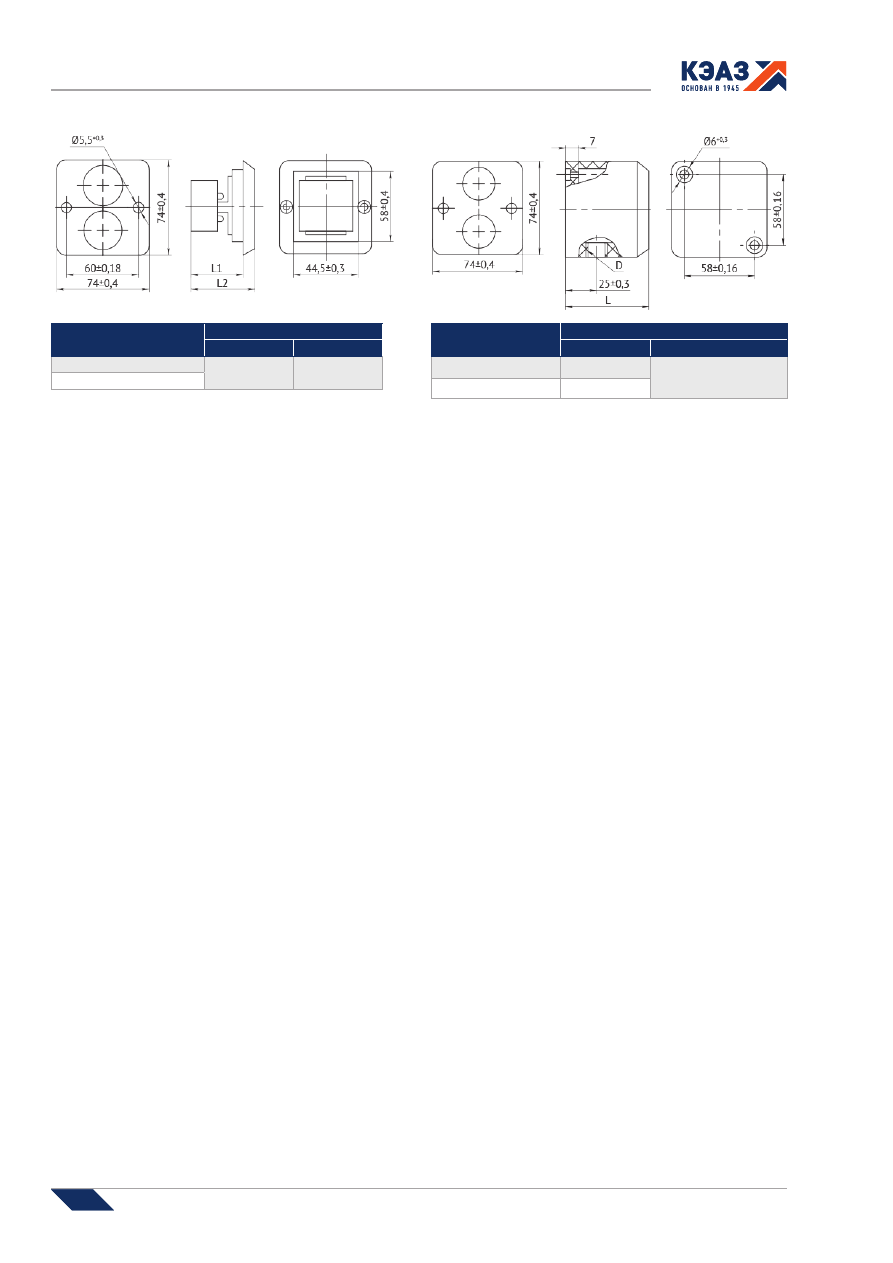

Типоисполнение

Размеры, мм

L1

L2

ПКЕ112-1У3

53±0,4

71±0,4

ПКЕ122-1У2

54±0,4

72±0,4

ПКЕ112-2У3

53±0,3

71±0,3

ПКЕ122-2У2

54±0,3

72±0,3

ПКЕ112-3У3

53±0,3

71±0,3

ПКЕ122-3У2

54±0,3

72±0,3

Типоисполнение

Размеры, мм

L1

L2

D

ПКЕ212-1У3

61±0,4

79±0,4

Труб. ½” кл. В

Труб. ¾” кл. В

согласно заказу-

наряду

ПКЕ222-1У2

60±0,4

80±0,4

ПКЕ212-2У3

61±0,3

79±0,3

ПКЕ222-2У2

62±0,3

80±0,3

ПКЕ212-3У3

61±0,3

79±0,3

ПКЕ222-3У2

62±0,3

80±0,3

432

Устройства подачи команд и сигналов

432

ПКЕ-

612

(

622

)-2                                                                      ПКЕ-

712

(

722

)-

2

Типоисполнение

Размеры, мм

L1

L2

ПКЕ612-2У3

44±0,3

54±0,4

ПКЕ622-2У2

Типоисполнение

Размеры, мм

L

D

ПКЕ712-2У3

61±0,4

Труб. ½” кл. В

Труб. ¾” кл. В

согласно заказу-наряду

ПКЕ722-2У2

62±0,4

433

Устройства подачи команд и сигналов

433

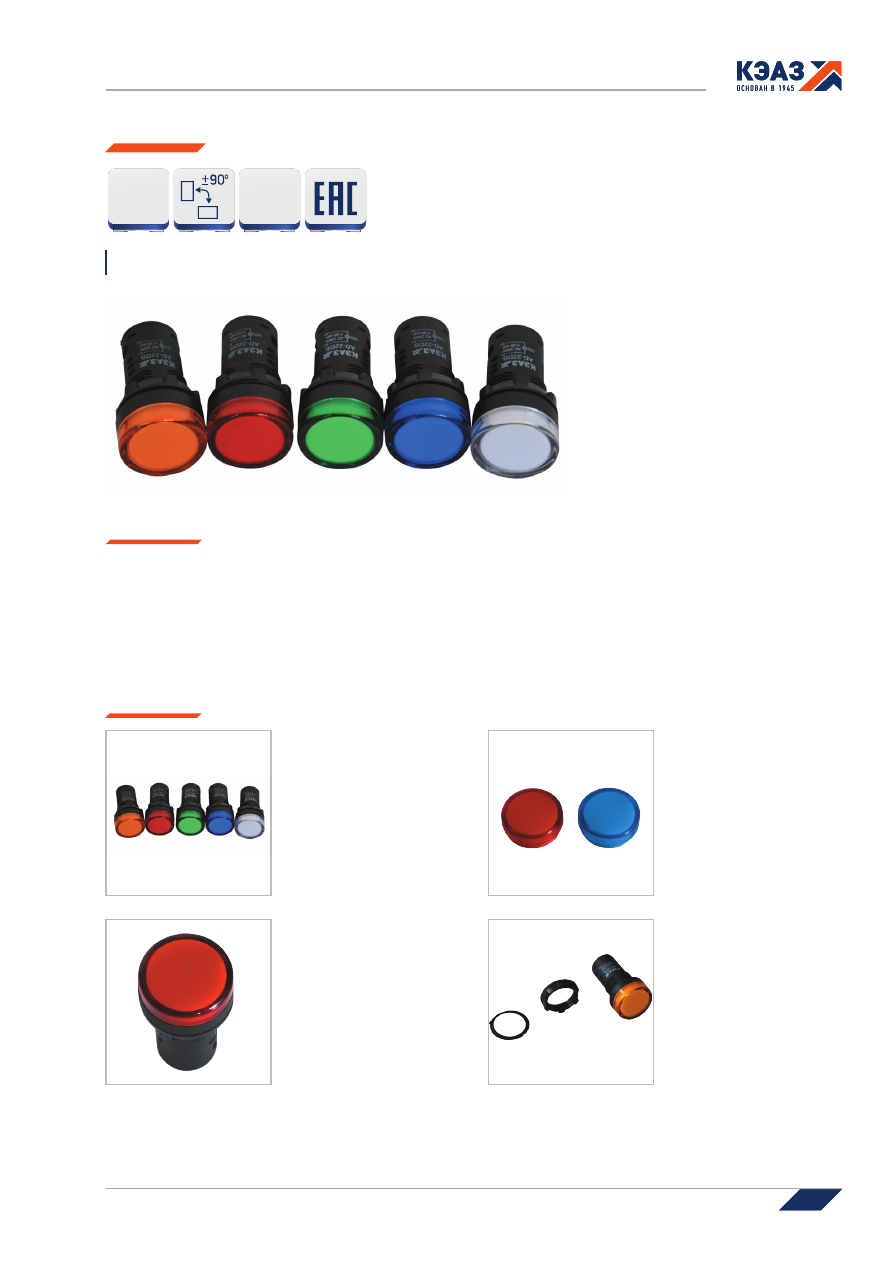

Индикаторы светосигнальные AD22DS

Светосигнальные индикаторы предназначены для индикации состояния электрических цепей в электрощитах, промышленном

оборудовании и на объектах энергоснабжения.



™

использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать

щиты и панели;



™

использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой

лампой и увеличенный срок службы;



™

быстросъемная головка позволяет производить замену светофильтров.

Преимущества

Особенности конструкции

Индикатор применяется

в сети переменного

напряжения 230 B.

Использование

разнообразных цветовых

вариантов съемных

светофильтров позволяет

наиболее эффективно

компоновать щиты и панели.

Использование

в индикаторе светодиодной

матрицы обеспечивает более

мощный световой поток

по сравнению с неоновой

лампой и увеличенный срок

службы (30000 часов).

Упрощенное конструктивное

исполнение позволяет

осуществлять быстрый

монтаж и демонтаж изделия

на щит/панель.

20 мА

IP40
