КЭАЗ. КАТАЛОГ ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОДУКЦИИ (2019 год) - часть 25





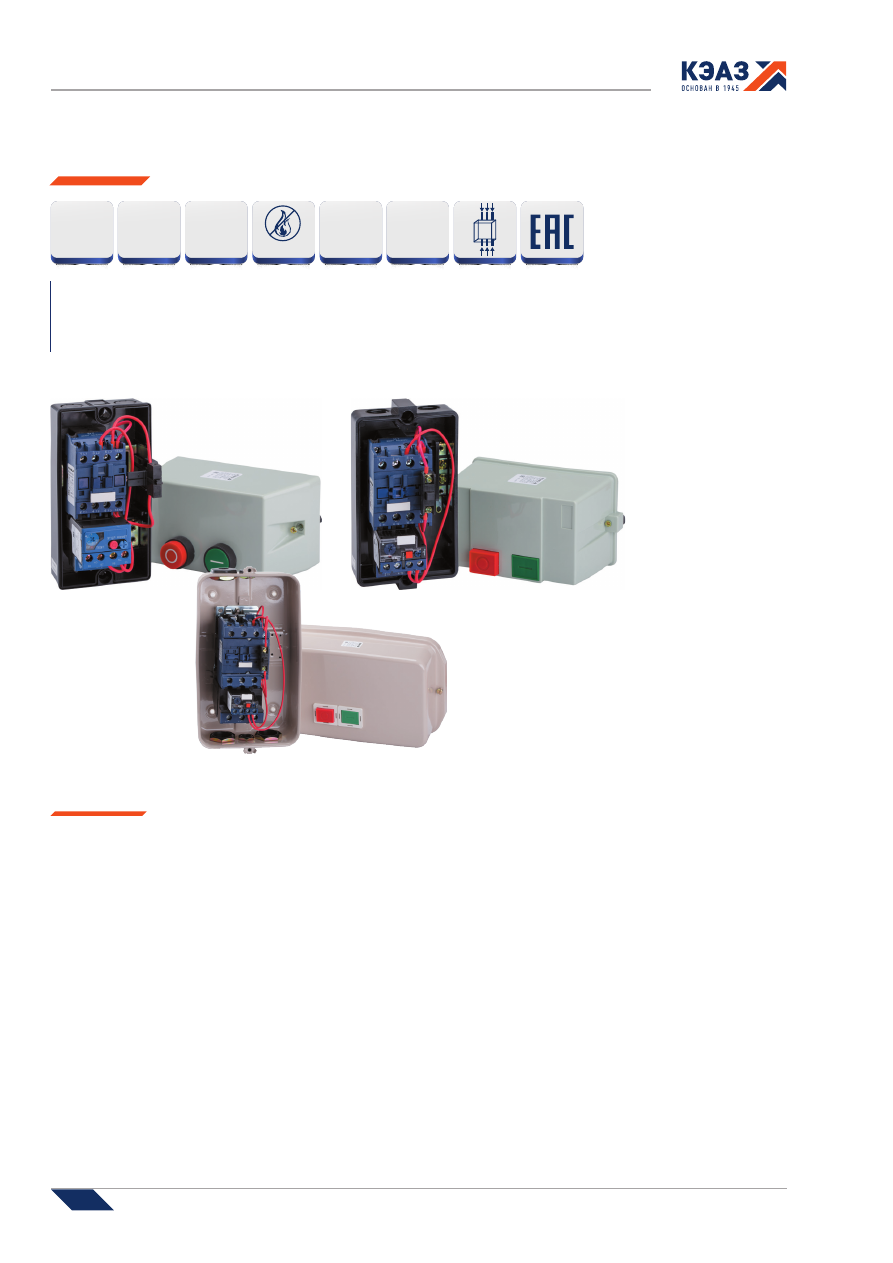

Контакторы, пускатели и тепловые реле защиты двигателя

386

Пускатели электромагнитные серии ПМ12

ТУ3427-

078

-05758109-2014

Пускатели электромагнитные серии ПМ12 (далее «пускатели») предназначены для применения в качестве коммутационных

аппаратов в схемах управления электроприводами, главным образом в стационарных установках,  для дистанционного пуска

непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором

и других электропримников в электроустановках напряжением до 660 В переменного тока частотой 50 и 60 Гц.

Пускатели комплектуются тепловыми реле серии РТЛ.

Преимущества



Реализация любых технических решений

        - возможно увеличение  количества вспомогательных контактов благодаря наличию приставок ПКЛ и ПКБ (информация на

стр. 390 каталога «Реле перегрузки тепловые серии РТЛ и аксессуары для ПМЛ и ПМ12»);

        - самые современные тепловые реле на базе единого исполнительного механизма для различных величин на токи до 500 А.

НЕ ПОДДЕРЖИВАЕТ

ГОРЕНИЕ

ДО

100 А

-40°С

+55°С

660 В

АС

5

ТИПОРАЗ-

МЕРОВ

IP54

Контакторы, пускатели и тепловые реле защиты двигателя

387

Пускатель ПМ12-Х

Х

Х

220-Х

5

А-Х

6

АС-(Х

7

А)-УХЛ3-В-КЭАЗ

Пускатель

- Группа изделий

ПМ12

- Серия

Х

Х

Х

3

- Величины пускателя в зависимости от номинального тока: 010 - 10 А; 025 - 25 А; 040 - 40 А; 063 - 63 А; 100 - 100 А

2

- Исполнение по назначению: нереверсивное

2

- Степень защиты IP54 с кнопками  «Пуск» и «Стоп»

0

- Исполнение по числу и исполнению контактов вспомогательной цепи:

NO (1«з») - (10-25 A);
NO+NC (1«з»+1«p») - (40-100 A)

Х

5

- Номинальный ток, А

Х

6

- Напряжение включающей катушки, В

Х

7

- Диапазон токовой уставки реле, А

УХЛ3

- Обозначение вида климатического исполнения по ГОСТ 15150

В

- Исполнение по износостойкости

КЭАЗ

- Торговая марка

Пример записи обозначения пускателя на номинальный ток 25 А, исполнения по износостойкости В, нереверсивного,

с кнопками «Пуск» и «Стоп»  степени защиты IP54, с 1«з» вспомогательным контактом, с включающей катушкой на напряжение 220 В

частотой 50 Гц, с диапазоном регулирования номинального тока несрабатывания теплового реле (17-25 А):

Пускатель ПМ12-025220-25А-220АС-(17-25А)-УХЛ3-В-КЭАЗ

Структура условного обозначения

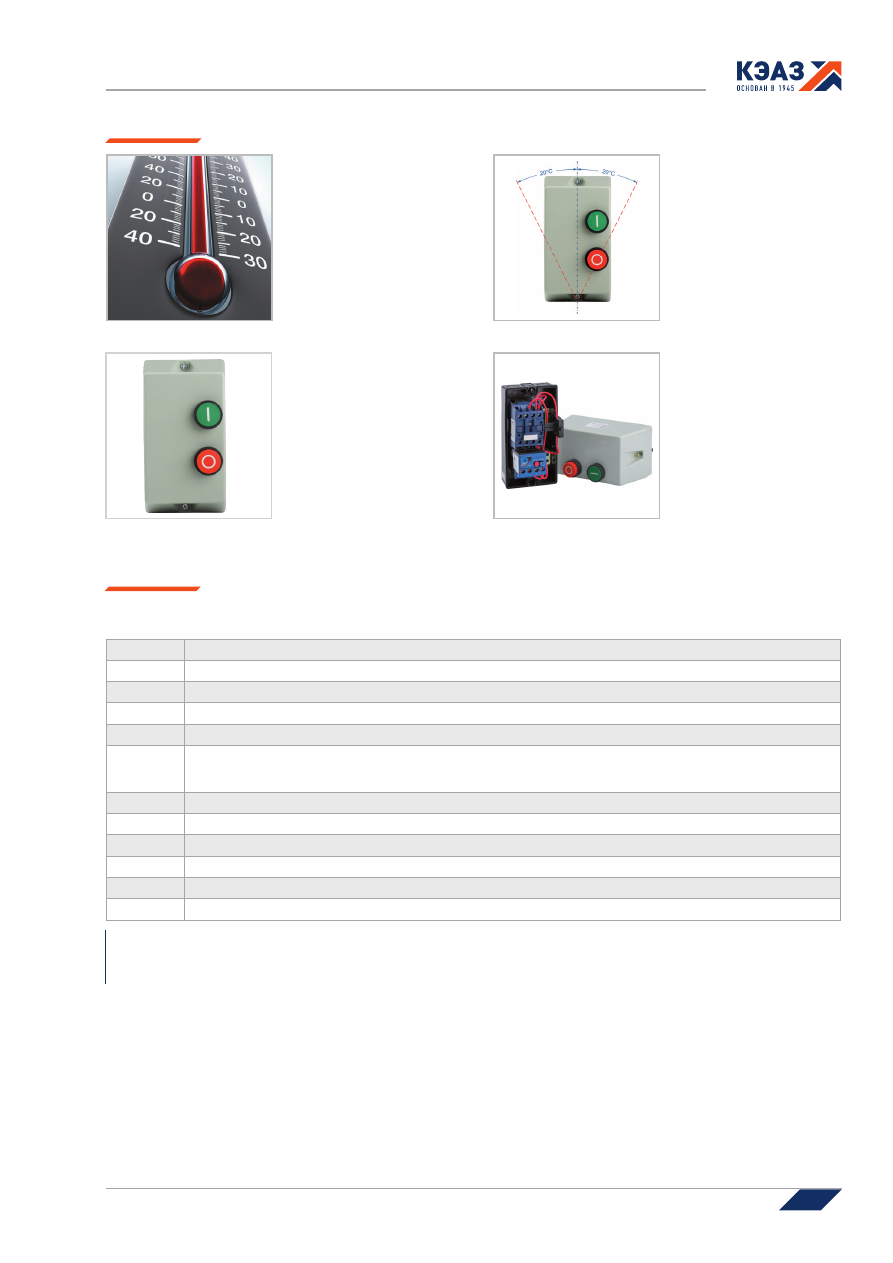

Особенности конструкции

Возможность эксплуатации

в суровых российских

условиях при температуре

окружающей среды  от минус

40 до 55°С.

Возможность применения

в различных условиях

эксплуатации за счет

оболочки со степенью

защиты IP54.

Широкие возможности по

компоновке щитов за счет

возможности монтажа

устройств как вертикально,

так и повернув вправо/влево

на 20°.

Для исключения ошибок

при подключении пускатели

комплектуются заводской

схемой управления, что

также позволяет сократить

время монтажа.

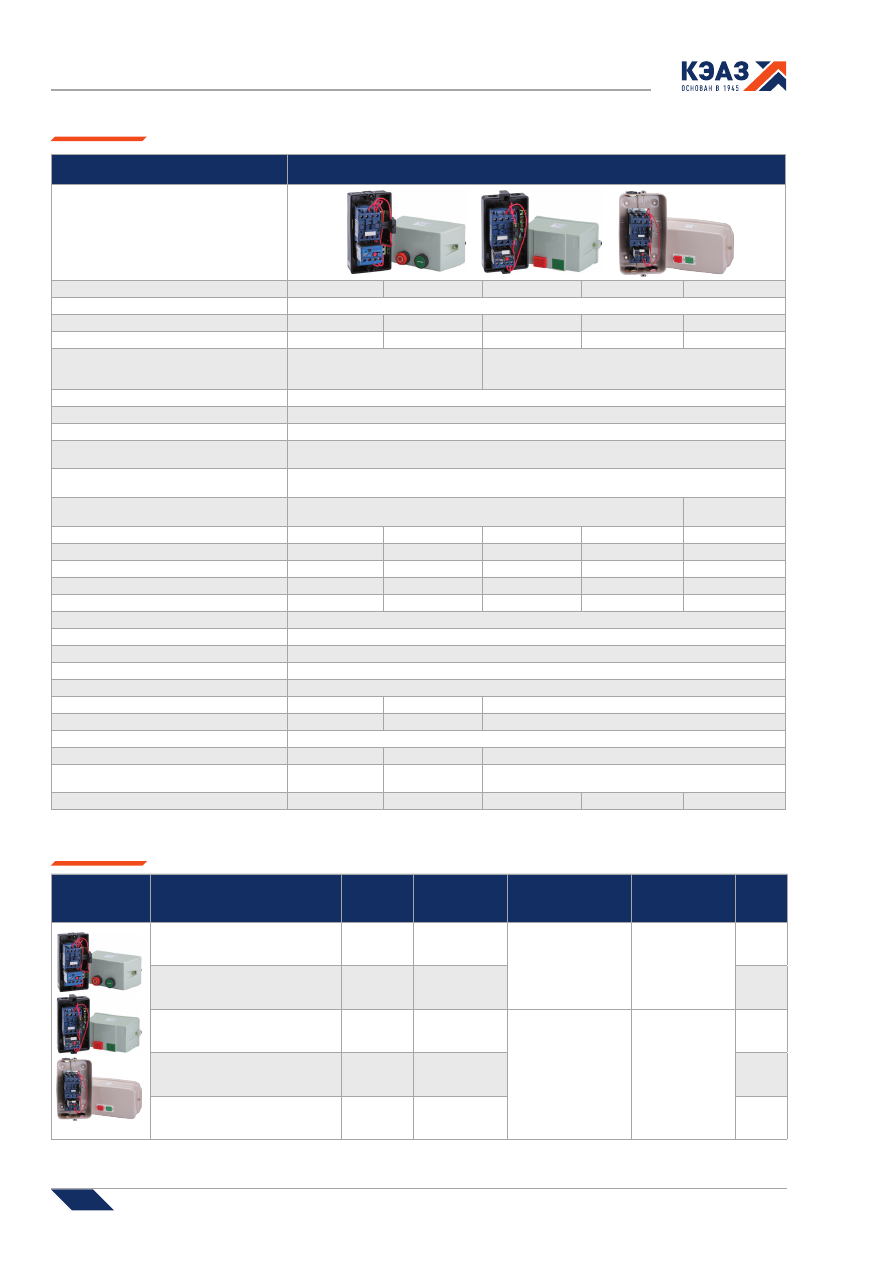

Контакторы, пускатели и тепловые реле защиты двигателя

388

Наименование

параметра

Обозначение параметра

Серии

ПМ12-010220

ПМ12-025220

ПМ12-040220

ПМ12-063220

ПМ12-100220

Род тока главной цепи

переменный

Номинальный ток, А

10

25

40

63

100

Мощность двигателя (АС-3) при 380 В 50 Гц, кВт

5,5

11

18,5

30

45

Вспомогательные контакты

«з» - замыкающий

«р» - размыкающий

1 «з»

1 «з» + 1 «р»

Исполнение

нереверсивное

Вид климатического исполнения

УХЛ3

Степень защиты

IP54

Исполнение по коммутационной

износостойкости,  млн циклов (АС-3)

В-0,3

Исполнение по механической износостойкости,

млн циклов (АС-3)

В-3

Максимальная частота включения без нагрузки/с

нагрузкой, включений в час (АС-3)

3600/1200

3600/750

Номинальный рабочий ток, А (АС-3) до 380 В

10

23

34

53

86

Номинальный рабочий ток, А (АС-3) при 660 В

5

15

21

43

56

Номинальный рабочий ток, А (АС-1)

20

40

60

80

120

Номинальный рабочий ток, А (АС-4) до 380 В

3,5

8,5

18,5

28

44

Номинальный рабочий ток, А (АС-4) при 660 В

1,5

4,4

9

14

21,3

Номинальное напряжение главной цепи, В

до 660

Род тока цепи управления

переменный

Номинальное напряжение цепи управления, В

24, 36, 42, 48, 110, 220, 230, 240, 380, 400, 415, 440, 480, 660

Номинальное напряжение по изоляции, В

660

Мощность, потербляемая катушкой
включение, ВА

70

110

200

удержание, ВА

8

11

20

Размеры
Габаритные (ВхШхГ), мм

160х88х140

185х101х142

312х180х181

Установочные, мм

150х60

 (2 винта М5)

165х60

 (2 винта М5)

195х105

(4 винта М6)

Масса не более, мм

1,3

1,5

2,4

3,2

4,2

Технические характеристики

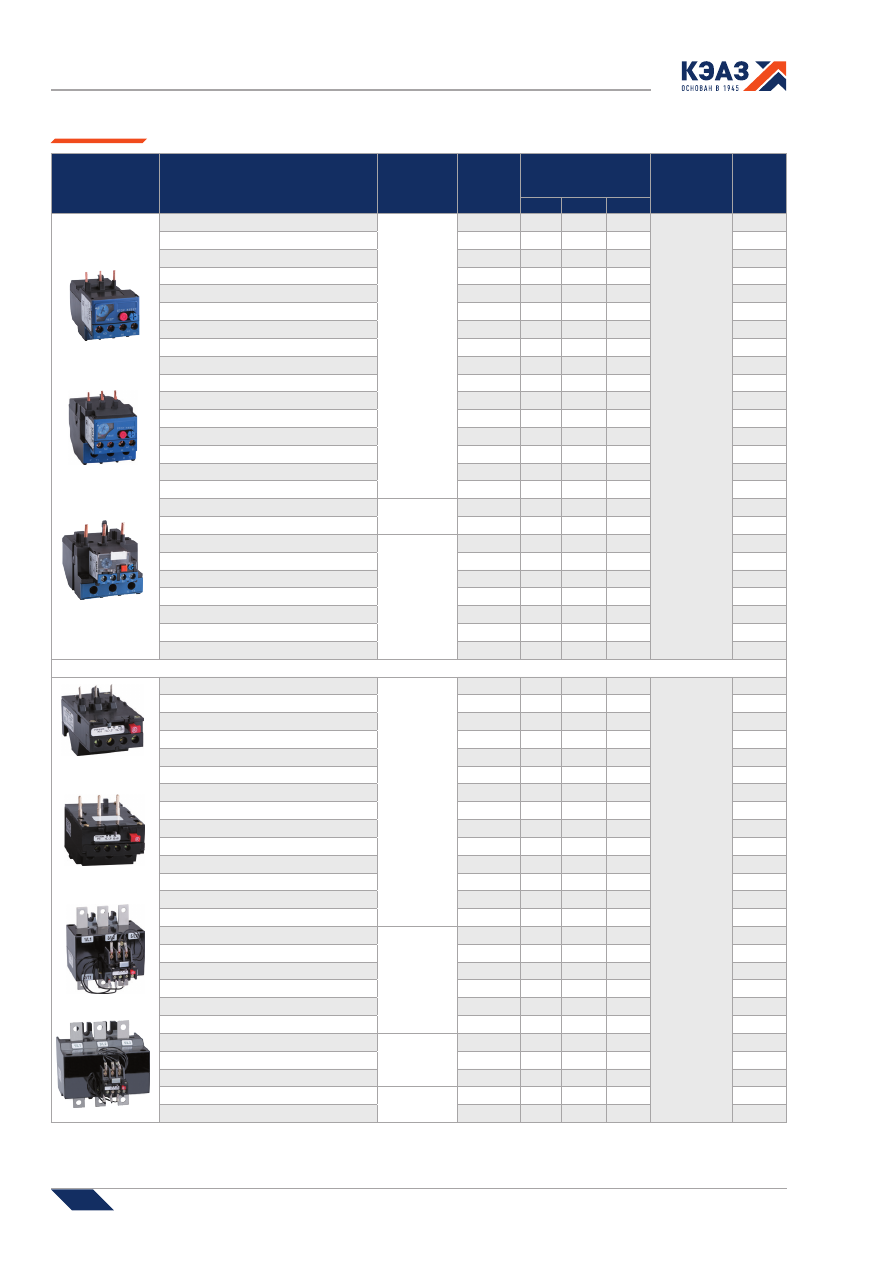

Артикулы

Наименование

Номиналь-

ный ток,  А

Мощность

двигателя

(АС-3) при 380 В

50 Гц, кВт

Встроенные контакты

«з» - замыкающий

«р» - размыкающий

Исполнение по

коммутационной

износостойкости,

млн циклов

Артикул

Пускатель
ПМ12-010220-10А-220AC-(7-10А)-
УХЛ3-В

10

3

1 «з»

Б-1,5

217251

Пускатель
ПМ12-025220-25А-220AC-(17-25А)-
УХЛ3-В

25

5,5

217267

Пускатель
ПМ12-040220-40А-220AC-(30-40А)-
УХЛ3-В

40

11

1 «з» + 1 «р»

Б-1,0

217278

Пускатель
ПМ12-063220-63А-220AC-(48-65А)-
УХЛ3-В

63

18,5

217284

Пускатель
ПМ12-100220-100А-220AC-(80-93А)-
УХЛ3-В

100

25

217291

* В таблице представлены не все возможные исполнения, с более полным перечнем Вы можете ознакомиться на нашем сайте или позвонив

нам в компанию.

Контакторы, пускатели и тепловые реле защиты двигателя

389

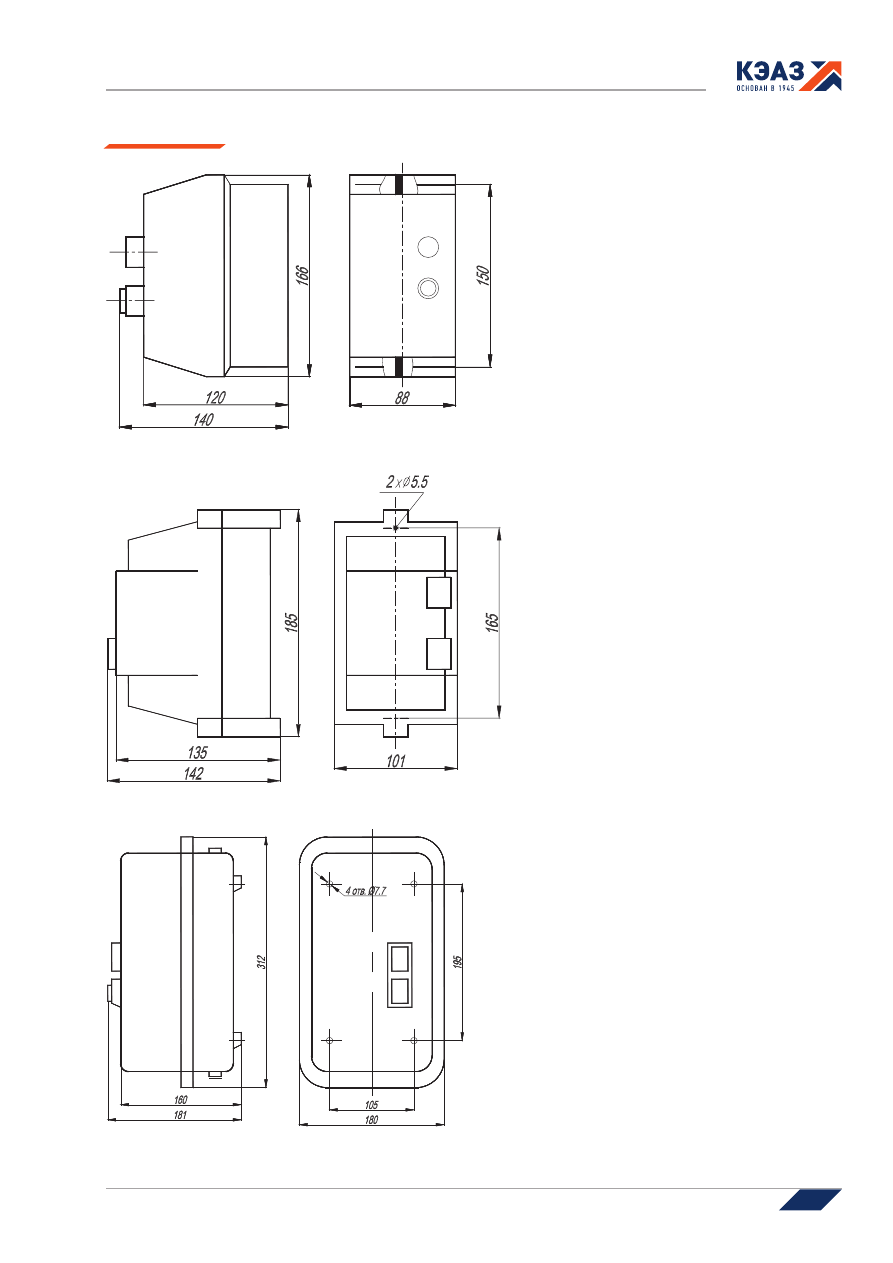

в) номинальные токи 40, 63 и 100 А

(в металлической оболочке)

а) номинальные токи 10 и 16 А

(в пластмассовой оболочке)

б) номинальные токи 25 А

(в пластмассовой оболочке)

Габаритные и установочные размеры

Контакторы, пускатели и тепловые реле защиты двигателя

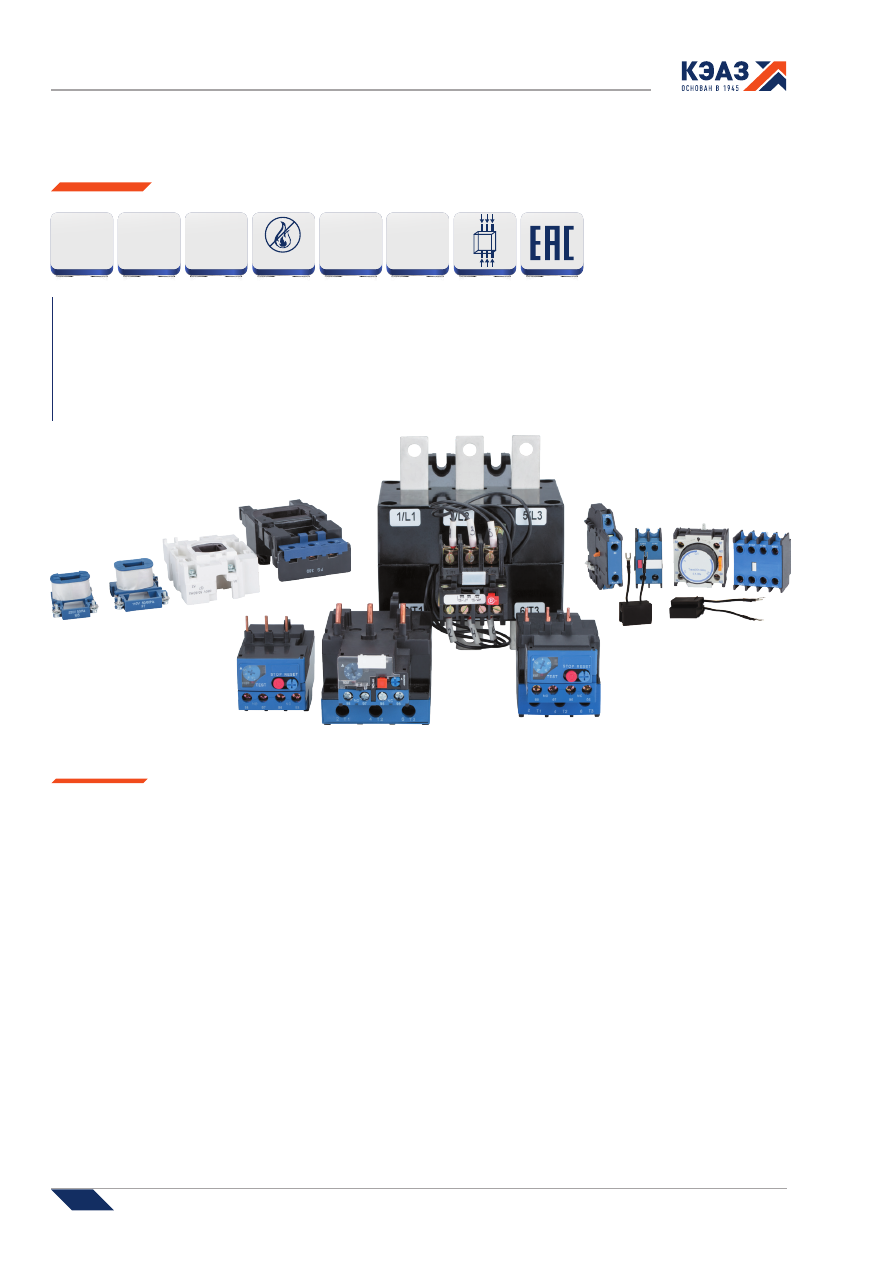

390

Реле тепловые серии РТЛ ТУ3425-041-05758109-2008 предназначены для защиты электродвигателей переменного тока от

токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз, тяжелых

условиях пуска и заклинивании ротора. Применяются в системах управления грузоподъемными механизмами (лифты, краны и

т.д.), вентиляторами, насосами, тепловыми завесами, печами, станками, освещением, в системах автоматического ввода резерва

(АВР).

Приставки контактные ПКЛ, ПКБ ТУ3425-045-05758109-2008 предназначены для увеличения количества вспомогательных

контактов контакторов.

Приставки выдержки времени ПВЛ ТУ3425-045-05758109-2008 обеспечивают включение и отключение контакторов с выдержкой

времени от 0,1 до 180 с.

Реле перегрузки теловые серии РТЛ и аксессуары для

ПМЛ и ПМ12

Преимущества



Реализация любых технических решений

        - ассортимент аксессуаров и тепловых реле серии РТЛ полностью адаптирован для обеих линеек контакторов и пускателей

серий ПМЛ и ПМ12;

        - широкий ассортимент современных тепловых реле на токи до 500 А;
        - широкий выбор катушек управления, В: от 24 до 660 (AC); от 24 до 220 (DC).



Удобство в работе

        - возможность остановки двигателя вручную кнопкой STOP;
        - выбор режима возврата реле РТЛ к работе. Автоматический (самовозврат), ручной возврат осуществляется кнопкой RESET;
        - возможность монтажа тепловых реле,  как на DIN-рейку, так и на монтажную панель.

НЕ ПОДДЕРЖИВАЕТ

ГОРЕНИЕ

ДО

500 А

-40°С

+55°С

660 В

АС

5

ТИПОРАЗ-

МЕРОВ

IP00

Контакторы, пускатели и тепловые реле защиты двигателя

391

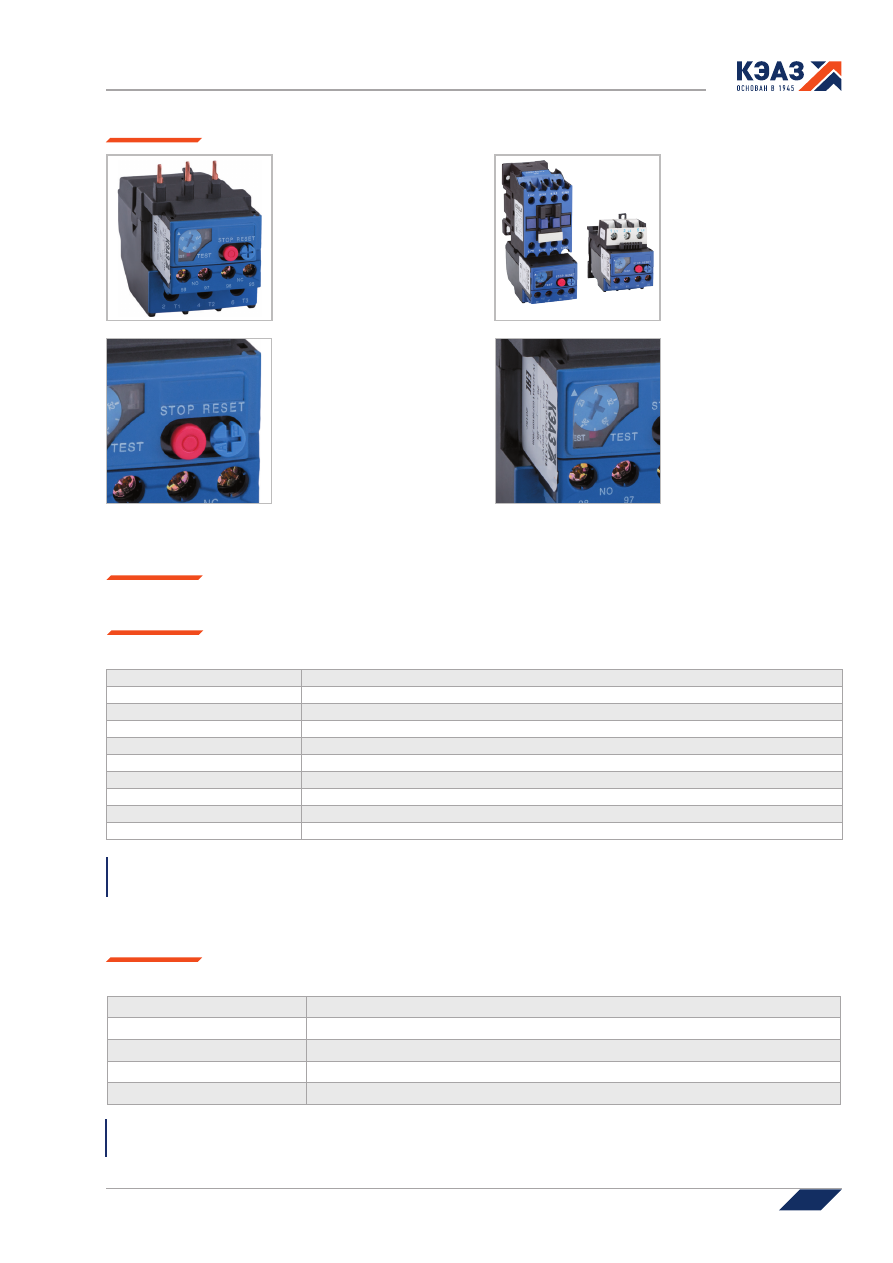

Особенности конструкции

- Наличие температурного

компенсатора.

- Встроенны 1 "р" и 1 "з"

контакты.

- Выбор возврата к работе:

ручной или самовозврат.

Реле тепловые серии

РТЛ могут монтироваться

как непосредственно к

контактору, так и отдельно

с помощью клеммника КРЛ

(винтами или на DIN-рейку).

Реле перегрузки тепловое РТЛ-Х

1

Х

2

Х

3

4

5

А-(Х

6

А)-УХЛ4-КЭАЗ

Реле перегрузки тепловое

- Группа изделий

РТЛ

- Серия

Х

1

- Номинальный ток реле: 1 -  до 25 А, 2 -  до 100 А (до 80 А для И1), 3 - до 250 А, 4 - до 510 А

Х

2

- Диапазон токовой уставки (условно)

Х

3

- Д - исполнение реле с уменьшенными габаритными размерами (на номинальный ток 36 А)

Х

4

- Способ возврата реле: 1 - ручной, 2 - ручной и самовозврат

Х

5

- Номинальный ток, А

Х

6

- Диапазон токовой уставки реле, А

УХЛ4

- Вид климатического исполнения по ГОСТ 15150

КЭАЗ

- Торговая марка

Пример записи обозначения реле на номинальный ток 100 А  с диапазоном токовой уставки 48-65 А,

с самовозвратом,  для установки непосредственно на контактор ПМЛ при его заказе и в документации другого изделия:

Реле перегрузки тепловое РТЛ-2059-2-100А-(48-65А)-УХЛ4-КЭАЗ

Структура условного обозначения

Клеммник КРЛ-Х

1

Х

2

-УХЛ4-КЭАЗ

Клеммник

- Группа изделий

КРЛ

- Буквенное обозначение

Х

1

Х

2

- Номинальный ток и тип реле: 1 - 25А РТЛ-1000; 2Д - 36А РТЛ-2000Д; 2 - 100А РТЛ-2000

УХЛ4

- Вид климатического исполнения и категория размещения по ГОСТ 15150

КЭАЗ

- Торговая марка

Пример записи обозначения реле на номинальный ток до 100 А с диапазоном токовой уставки 48-65 А,  с самовозвратом,  для

индивидуальной установки с клеммником КРЛ-2:

Реле перегрузки тепловое РТЛ-2059-2-100А-(48-65А)-УХЛ4-КЭАЗ; Клеммник КРЛ-2-УХЛ4-КЭАЗ.

Структура условного обозначения

Реле перегрузки тепловые серии РТЛ

- Кнопки управления STOP

и RESET находятся на

фронтальной панели реле

РТЛ.

- Возможность

регулирования токовой

уставки.

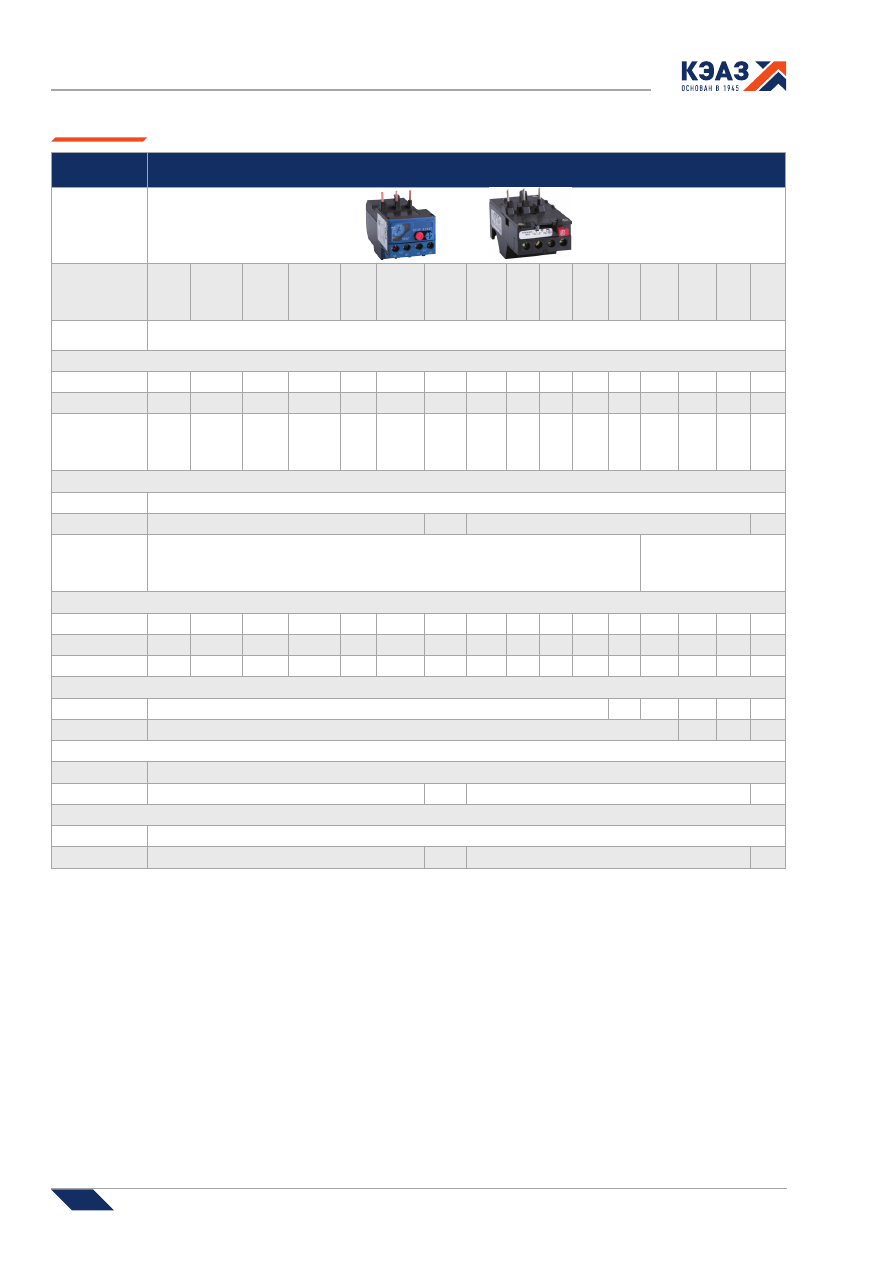

Контакторы, пускатели и тепловые реле защиты двигателя

392

Технические характеристики реле серии РТЛ

Наименование
параметра

Обозначение параметра

Серии

РТЛ-1001

РТЛ-1002

РТЛ-1003

РТЛ-1004

РТЛ-1005

РТЛ-1006

РТЛ-

1006Д

РТЛ-1007

РТЛ-1008

РТЛ-1010

РТЛ-1012

РТЛ-1014

РТЛ-1016

РТЛ-1021

РТЛ-1022

РТЛ-1023

Номинальный
ток, А

25

Диапазон токовой уставки, А

реле

0,1-0,16 0,16-0,25 0,25-0,4 0,4-0,63 0,63-1

1-1,6

1,25-2 1,6-2,5 2,5-4 4-6

5,5-8 7-10

9-13

12-18 17-25 23-32

реле исполнение 1 0,1-0,17 0,16-0,26 0,25-0,4 0,38-0,65 0,61-1 0,95-1,6

-

1,5-2,6 2,4-4 3,8-6 5,5-8 7-10 9,5-14 13-19 18-25

-

Условное
обозначение
диапазона токовой
уставки

001

002

003

004

005

006

006Д

007

008

010

012

014

016

021

022

023

Способ возврата реле

реле

Ручной и самовозврат

реле исполнение 1

Ручной

-

Ручной

-

Потребляемая
мощность одним
полюсом реле, Вт,
не более

2,5

3,0

Мощность двигателя, кВт

220 В

-

-

-

-

-

-

0,37

0,37

0,75

1,1

1,8

2,2

3,0

4,0

5,5

7,5

380 В

-

-

-

-

-

0,37

0,75

0,75

1,5

2,2

3,0

4,0

5,5

7,5

11

15

660 В

-

-

-

0,37

0,75

1,1

1,5

1,5

3,0

4,0

5,5

7,5

10

15

18,5

22

Номинальное сечение присоединяемых проводов, мм

2

медь

1,0

1,5

1,5

2,5

4,0

6,0

алюминий

2,5

4,0

6,0

10,0

Габаритные размеры (ВхШхГ), мм

реле

66х45х94

реле исполнение 1

56х44х90

-

56х44х90

-

Масса не более, кг

реле

0,175

реле исполнение 1

0,125

-

0,125

-

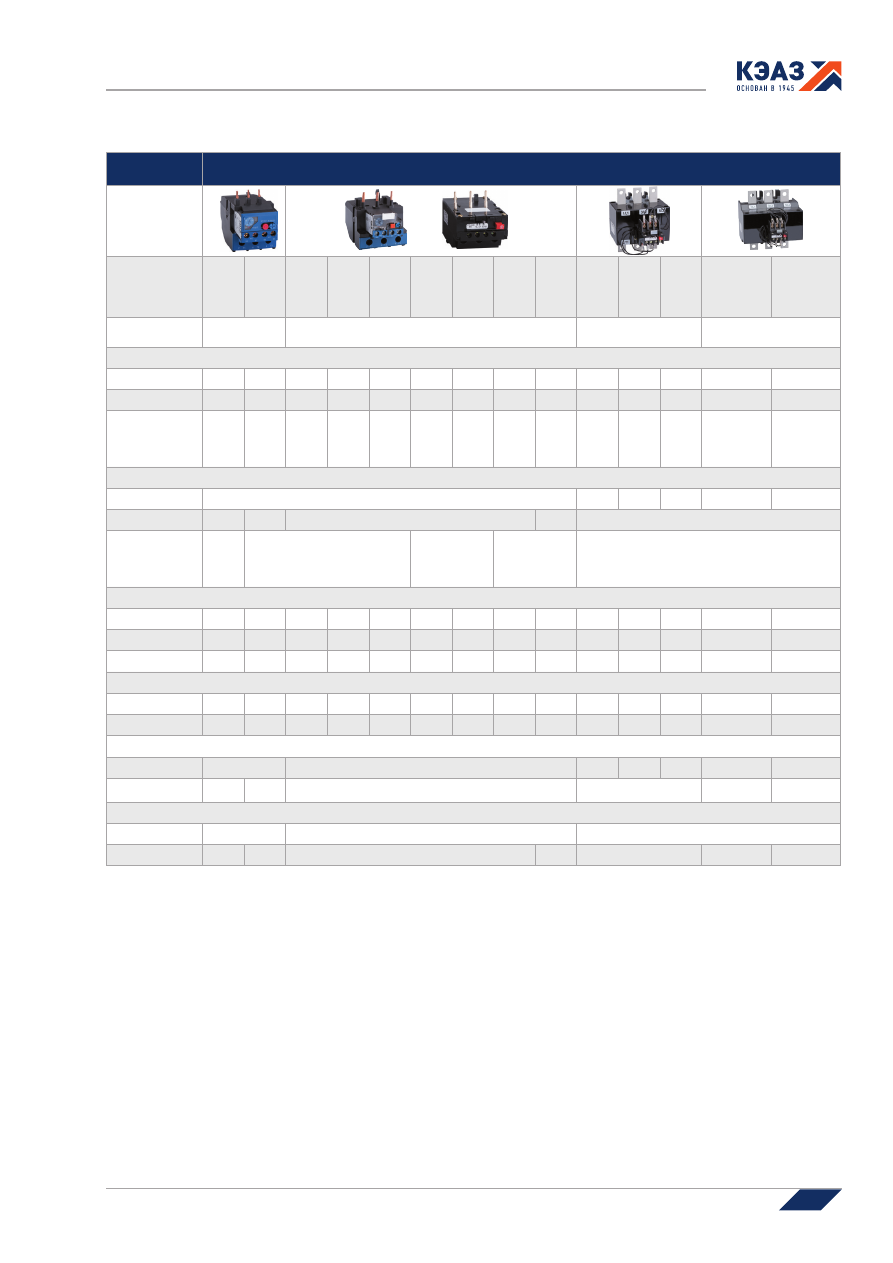

Контакторы, пускатели и тепловые реле защиты двигателя

393

Наименование
параметра

Обозначение параметра

Серии

РТЛ-2053Д

РТЛ-2055Д

РТЛ-2053

РТЛ-2055

РТЛ-2057

РТЛ-2059

РТЛ-2061

РТЛ-2063

РТЛ-2064

РТЛ-3125

РТЛ-3170

РТЛ-3270

РТЛ-4410

РТЛ-4510

Номинальный
ток, А

36

100 (80)*

250

500

Диапазон токовой уставки, А

реле

25-32

28-36

23-32

30-40

37-50

48-65

55-70

63-80

80-95

-

-

-

-

-

реле исполнение 1

-

-

23-32

30-41

38-52

47-64

54-74

63-86

-

74-125 102-170 165-270

250-410

310-510

Условное
обозначение
диапазона токовой
уставки

053Д

055Д

053

055

057

059

061

063

064

125

170

270

410

510

Способ возврата реле

реле

Ручной и самовозврат

-

-

-

-

-

реле исполнение 1

-

-

Ручной

-

Ручной

Потребляемая
мощность одним
полюсом реле, Вт,
не более

2,5

3,5

4,5

6,0

2,5

Мощность двигателя, кВт

220 В

7,5

10

7,5

10

11

15

18,5

22

30

30

45

65

110

140

380 В

15

18,5

15

18,5

22

25

30

37

59

59

80

110

185

257

660 В

22

30

22

30

37

45

55

7,6

110

110

140

200

335

445

Номинальное сечение присоединяемых проводов, мм

2

медь

6,0

10,0

6,0

10,0

10,0

16,0

25,0

25,0

35,0

50,0

70,0

120

240

2х150

алюминий

10,0

16,0

10,0

16,0

16,0

25,0

25,0

35,0

50,0

70,0

120

-

-

-

Габаритные размеры (ВхШхГ), мм

реле

78х55х94

83х72х117

-

-

-

-

-

реле исполнение 1

-

-

75х64х116

160х129х176

182х171х210 194х171х210

Масса не более, кг

реле

0,25

0,50

-

реле исполнение 1

-

-

0,36

-

2,1

3,4

3,8

* - для реле перегрузки Исполнения 1

Контакторы, пускатели и тепловые реле защиты двигателя

394

Артикулы

Наименование

Номинальный

ток,  А

Диапазон

токовой

уставки,  А

Мощность двигателя

(АС-3) при 380 В

50 Гц, кВт

Способ

возврата реле

Артикул

220

380

660

РТЛ-1001-2-25А-(0,1-0,16А)-УХЛ4

25

0,1-0,16

-

-

-

ручной и

самовозврат

110735

РТЛ-1002-2-25А-(0,16-0,25А)-УХЛ4

0,16-0,25

-

-

-

110736

РТЛ-1003-2-25А-(0,25-0,4А)-УХЛ4

0,25-0,4

-

-

-

110737

РТЛ-1004-2-25А-(0,4-0,63А)-УХЛ4

0,4-0,63

-

-

0,37

110738

РТЛ-1005-2-25А-(0,63-1А)-УХЛ4

0,63-1,0

-

-

0,75

110739

РТЛ-1006-2-25А-(1-1,6А)-УХЛ4

1-1,6

-

0,37

0,75

110740

РТЛ-1006Д-2-25А-(1,25-2А)-УХЛ4

1,25-2

0,37

0,75

1,5

110741

РТЛ-1007-2-25А-(1,6-2,5А)-УХЛ4

1,6-2,5

0,37

0,75

2,2

110742

РТЛ-1008-2-25А-(2,5-4А)-УХЛ4

2,5-4,0

0,75

1,5

3,0

110743

РТЛ-1010-2-25А-(4-6А)-УХЛ4

4,0-6,0

1,1

2,2

4,0

110744

РТЛ-1012-2-25А-(5,5-8А)-УХЛ4

5,5-8,0

1,8

3,0

5,5

110745

РТЛ-1014-2-25А-(7-10А)-УХЛ4

7,0-10

2,2

4,0

7,5

110746

РТЛ-1016-2-25А-(9-13А)-УХЛ4

9,0-13

3,0

5,5

10

110747

РТЛ-1021-2-25А-(12-18А)-УХЛ4

12,0-18

4,0

7,5

15

110748

РТЛ-1022-2-25А-(17-25А)-УХЛ4

17-25

5,5

11

18,5

110749

РТЛ-1023-2-25А-(23-32А)-УХЛ4

23-32

7,5

15

22

110750

РТЛ-2053Д-2-36А-(25-32А)-УХЛ4

36

25-32

7,5

15

22

110752

РТЛ-2055Д-2-36А-(28-36А)-УХЛ4

28-36

10

18,5

30

110754

РТЛ-2053-2-100А-(23-32А)-УХЛ4

100

23-32

7,5

15

22

110751

РТЛ-2055-2-100А-(30-40А)-УХЛ4

30-40

10

18,5

30

110753

РТЛ-2057-2-100А-(37-50А)-УХЛ4

37-50

11

22

37

110755

РТЛ-2059-2-100А-(48-65А)-УХЛ4

48-65

15

25

45

110756

РТЛ-2061-2-100А-(55-70А)-УХЛ4

55-70

18,5

30

55

110757

РТЛ-2063-2-100А-(63-80А)-УХЛ4

63-80

22

37

7,6

110758

РТЛ-2064-2-100А-(80-93А)-УХЛ4

80-95

30

59

110

110759

Реле исполнения 1

РТЛ-1001М-1-25А-(0,1-0,17А)-И1-УХЛ4

25

0,1-0,17

-

-

-

ручной

231007

РТЛ-1002М-1-25А-(0,16-0,26А)-И1-УХЛ4

0,16-0,26

-

-

-

231008

РТЛ-1003М-1-25А-(0,24-0,4А)-И1-УХЛ4

0,25-0,4

-

-

-

231009

РТЛ-1004М-1-25А-(0,38-0,65А)-И1-УХЛ4

0,38-0,65

-

-

0,37

231010

РТЛ-1005М-1-25А-(0,61-1А)-И1-УХЛ4

0,61-1,0

-

-

0,75

231011

РТЛ-1006М-1-25А-(0,95-1,6А)-И1-УХЛ4

0,95-1,6

-

0,37

0,75

231012

РТЛ-1007М-1-25А-(1,5-2,6А)-И1-УХЛ4

1,5-2,6

0,37

0,75

2,2

231013

РТЛ-1008М-1-25А-(2,4-4А)-И1-УХЛ4

2,4-4,0

0,75

1,5

3,0

231014

РТЛ-1010М-1-25А-(3,8-6А)-И1-УХЛ4

3,8-6,0

1,1

2,2

4,0

231015

РТЛ-1012М-1-25А-(5,5-8А)-И1-УХЛ4

5,5-8,0

1,8

3,0

5,5

231016

РТЛ-1014М-1-25А-(7-10А)-И1-УХЛ4

7,0-10

2,2

4,0

7,5

231017

РТЛ-1016М-1-25А-(9,5-14А)-И1-УХЛ4

9,5-14

3,0

5,5

10

231018

РТЛ-1021М-1-25А-(13-19А)-И1-УХЛ4

13-19

4,0

7,5

15

231019

РТЛ-1022М-1-25А-(18-25А)-И1-УХЛ4

18-25

5,5

11

18,5

231020

РТЛ-2053М-1-80А-(23-32А)-И1-УХЛ4

80

23-32

7,5

15

22

231021

РТЛ-2055М-1-80А-(30-41А)-И1-УХЛ4

30-41

10

18,5

30

231022

РТЛ-2057М-1-80А-(38-52А)-И1-УХЛ4

38-52

11

22

37

231023

РТЛ-2059М-1-80А-(47-64А)-И1-УХЛ4

47-64

15

25

45

231024

РТЛ-2061М-1-80А-(54-74А)-И1-УХЛ4

54-74

18,5

30

55

231025

РТЛ-2063М-1-80А-(63-86А)-И1-УХЛ4

63-86

22

37

7,6

231026

РТЛ-3125-1-250А-(74-125А)-УХЛ4

250

74-125

30

59

110

227117

РТЛ-3170-1-250А-(102-170А)-УХЛ4

102-170

45

80

140

227118

РТЛ-3270-1-250А-(165-270А)-УХЛ4

165-270

65

110

200

227119

РТЛ-4410-1-500А-(250-410А)-УХЛ4

500

250-410

110

185

335

227120

РТЛ-4510-1-500А-(310-510А)-УХЛ4

310-510

140

257

445

227121

Контакторы, пускатели и тепловые реле защиты двигателя

395

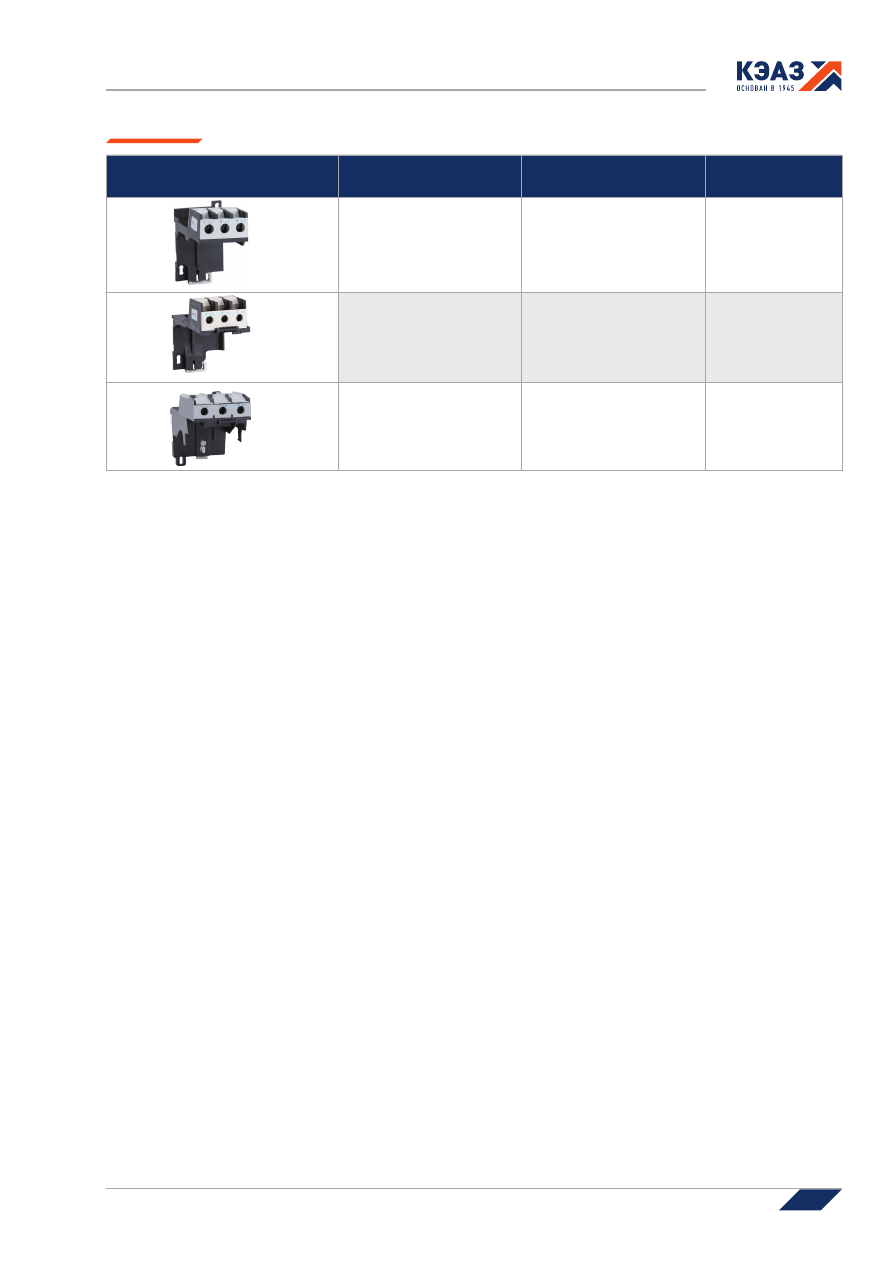

Артикулы КРЛ

Наименование

Для тепловых реле перегрузки

Артикул

Клеммник КРЛ-1-УХЛ4

РТЛ-1000

110534

Клеммник КРЛ-2Д-УХЛ4

РТЛ-2000Д

110536

Клеммник КРЛ-2-УХЛ4

РТЛ-2000

110535

Примечание: не подходят для реле перегрузки Исполнения 1.

Контакторы, пускатели и тепловые реле защиты двигателя

396

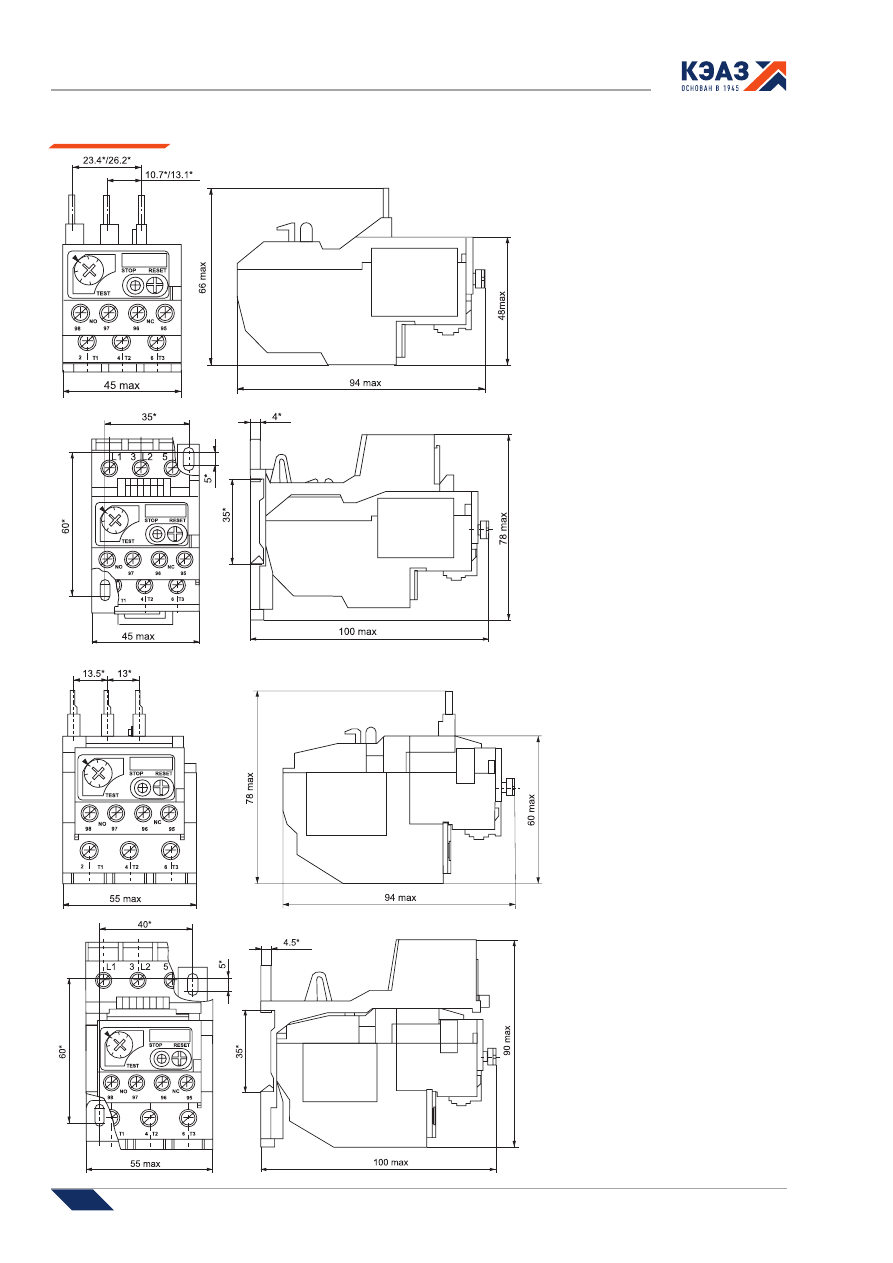

Реле типа РТЛ-1000

для индивидуальной установки

с клеммником типа КРЛ-1

Реле типа РТЛ-2000Д

для подсоединения

к контактору

Реле типа РТЛ-2000Д

для индивидуальной установки

с клеммником типа КРЛ-2Д

Реле типа РТЛ-1000

для подсоединения

к контактору

Габаритные и установочные размеры реле серии РТЛ

Контакторы, пускатели и тепловые реле защиты двигателя

397

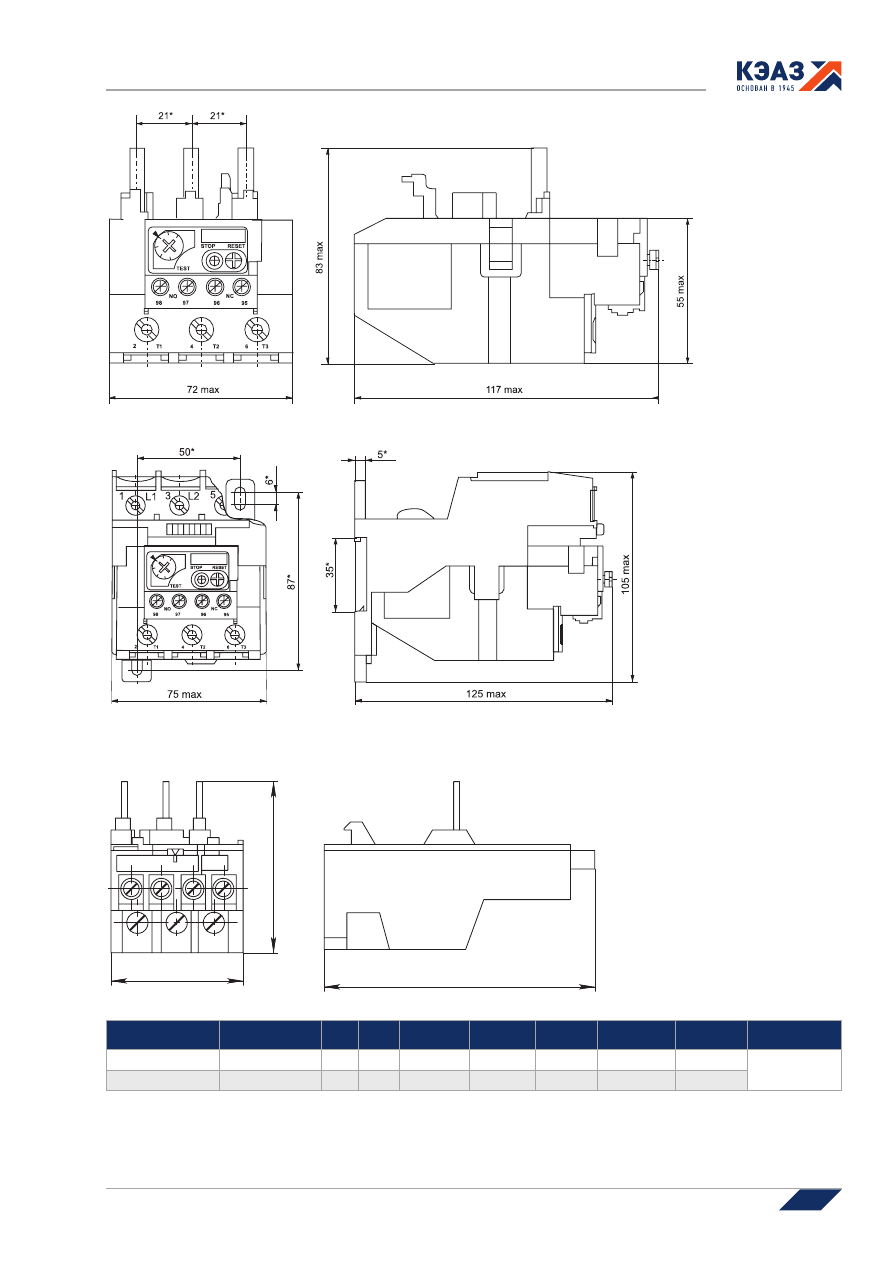

Реле типа РТЛ-2000

для индивидуальной

установки

с клеммником

типа КРЛ-2

Реле типа РТЛ-2000

для подсоединения

к контактору

Реле типа

РТЛ-1000,  РТЛ-2000

для подсоединения к

контактору

B

L

H

Исполнение 1

Обозначение типа

реле

Номинальный

ток, А

А

А1

В

Н

L

Рисунок

Масса не

более, кг

Винт для

крепления

РТЛ-1000

25

-

-

44±0,5

90±0,5

56±1

В.8

0,125

М4- 2 шт.

РТЛ-2000

80

-

-

63,5±0,5

116±0,5

73±0,5

В.8

0,36

Контакторы, пускатели и тепловые реле защиты двигателя

398

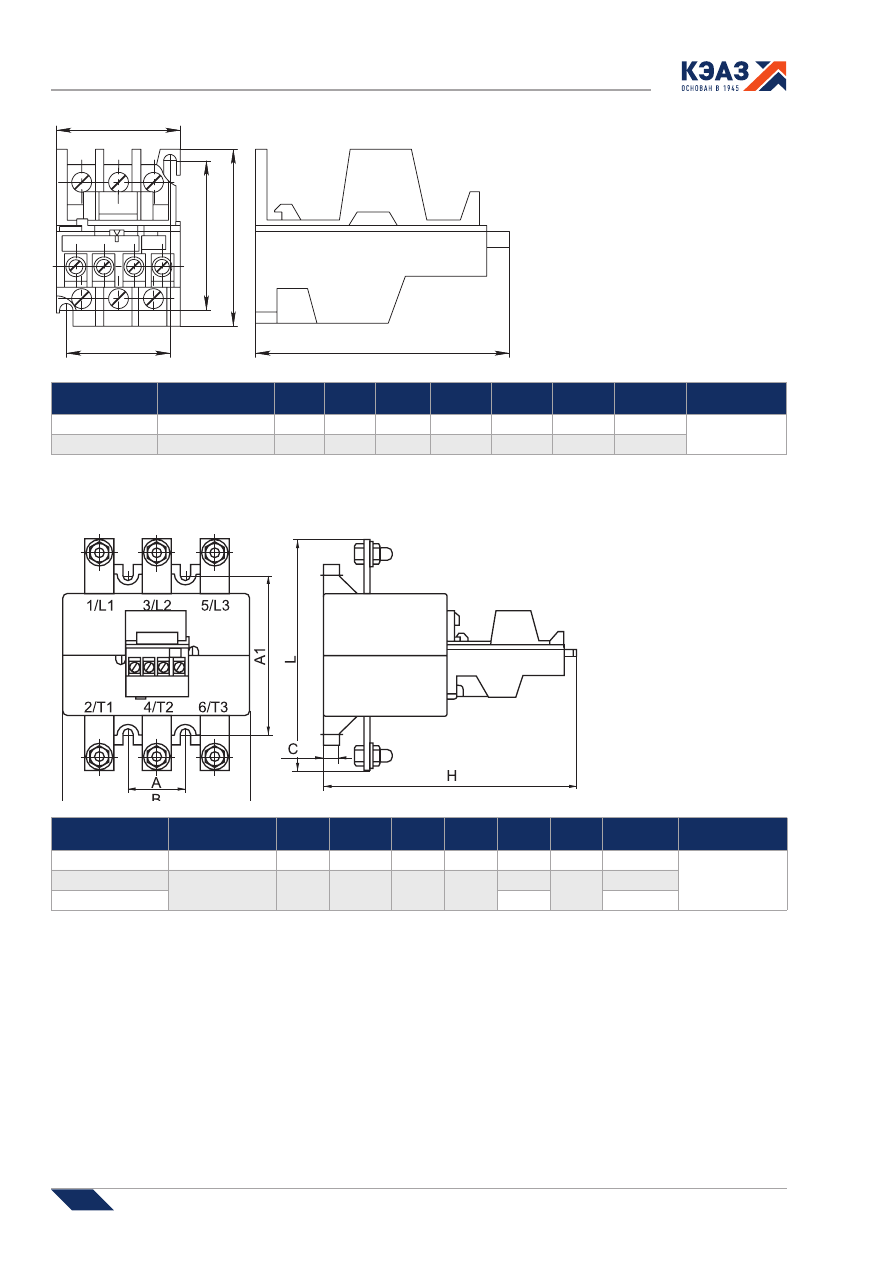

Реле типа

РТЛ-3000,

РТЛ-4000 для

индивидуальной

установки

Обозначение типа

реле

Номинальный

ток, А

А

А1

В

Н

L

C

Масса, кг

не более

Винт для

крепления реле

РТЛ-3000

250

40±0,3

110±0,5

129±1

176±1

160±1

11±0,3

2,1

М6 - 4 шт.

РТЛ-4410

500

49±0,3

130±0,5

171±1

210±1

182±1

12±0,3

3,4

РТЛ-4510

194±1

3,8

2C1 4C2 6C3

B1

A

A1

L

H

Реле типа

РТЛ-1000,

РТЛ-2000 для

индивидуальной

установки с

клеммником КРЛ-1,

КРЛ-2

Обозначение

типа реле

Номинальный

ток, А

А

А1

В1

Н

L

Рисунок

Масса не

более, кг

Винт для

крепления

РТЛ-1000

25

35±0,5

50±0,5

44±0,5

90±0,5

61±1

В.7

0,16

М4- 2 шт.

РТЛ-2000

80

50±0,5

50±0,5

75±0,5

116±0,5

76,3±0,5

В.7

0,505

Контакторы, пускатели и тепловые реле защиты двигателя

399

АС

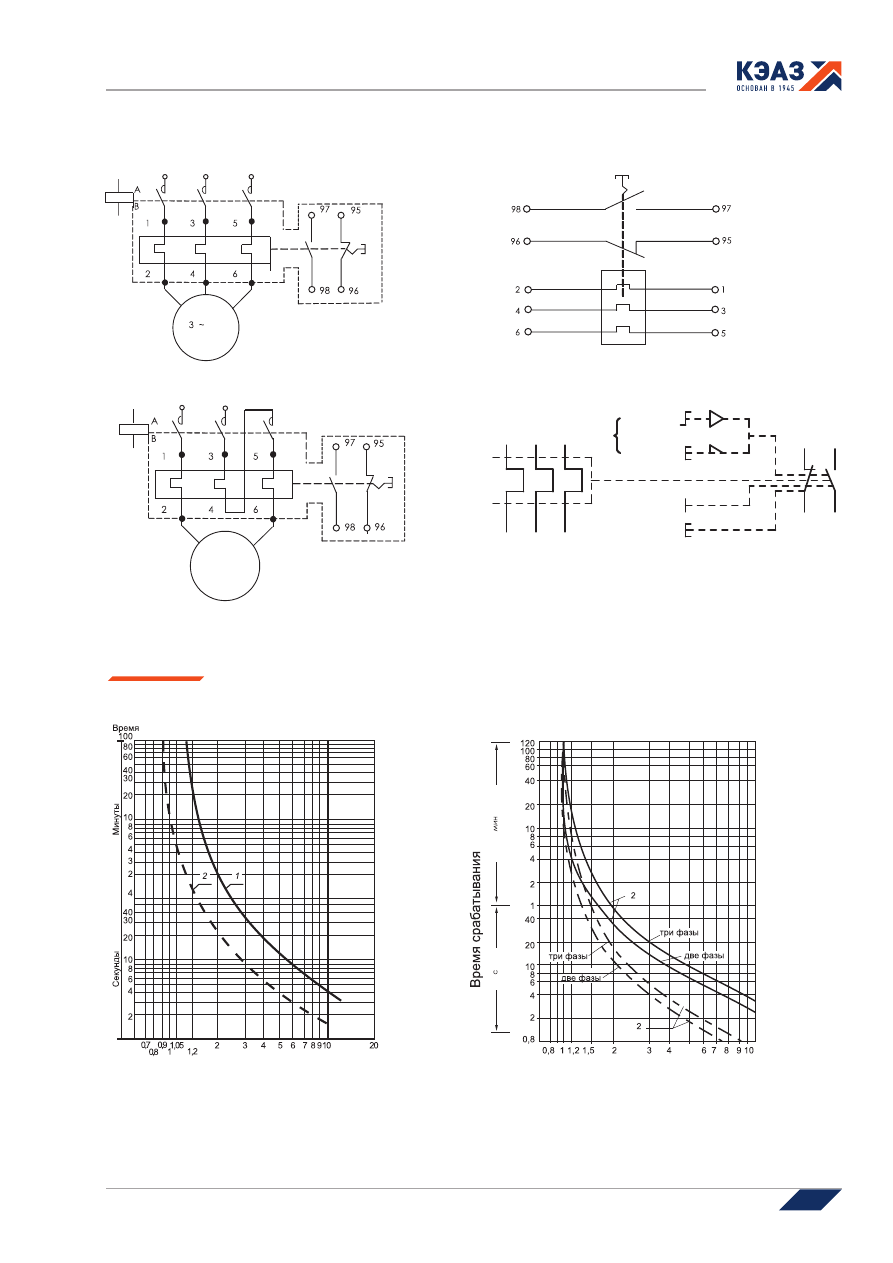

Схема электрическая принципиальная

Реле Исполнение 1 (с ручным возвратом)

Схема включения реле в цепь нагрузки

Схема включения реле в цепь трехфазной нагрузки

Схема включения реле в цепь двухфазной нагрузки
и в цепь постоянного тока

Реле типа РТЛ-1000, РТЛ-2000, РТЛ-2000Д

Реле типа РТЛ-3000, РТЛ-4000

2 АС

2 DC

Время-токовые характеристики реле

Кратность тока в цепи по отношению к току уставки:

1 - при работе с холодного состояния;

2 - при работе с нагретого состояния.

Кратность тока в цепи по отношению к току

уставки:

1 - при трехфазной работе;

2 - при двухфазной работе.

Реле исполнение 2 (с ручным и самовозвратом)

2/

T1

4/

T2

6/

T3

Повторный

взвод

Самовозвр.

Ручной

95

96

Тестирование

97

98

Остановка

Контакторы, пускатели и тепловые реле защиты двигателя

400

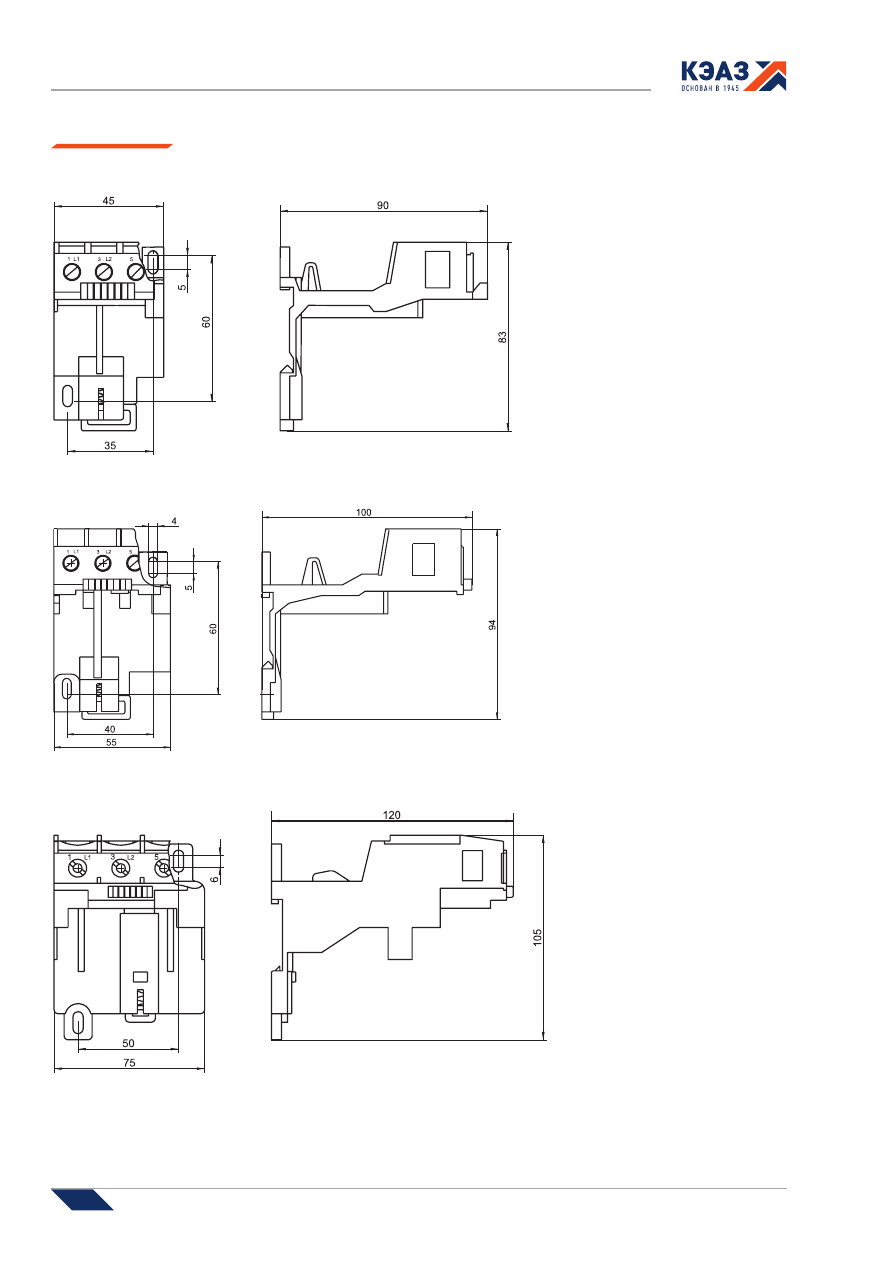

Клеммник типа КРЛ-2Д

Клеммник типа КРЛ-1

Клеммник типа КРЛ-2

Габаритные, установочные и присоединительные размеры клеммников

Контакторы, пускатели и тепловые реле защиты двигателя

401

Приставка контактная ПКЛ или ПКБ-Х

1

Х

2

-УХЛ4-КЭАЗ

Приставка выдержки времени ПВЛ-Х

1

Х

2

-УХЛ4-КЭАЗ

Приставка контактная

- Группа изделий

ПКЛ или ПКБ

- Серия

Х

1

- Количество замыкающих "з" контактов

Х

2

- Количество размыкающих "р" контактов

УХЛ4

- Вид климатического исполнения по ГОСТ 15150

КЭАЗ

- Торговая марка

Приставка выдержки времени

- Группа изделий

ПВЛ

- Серия

Х

1

- Выдержка времени при включении - 1

- Выдержка времени при отключении - 2

Х

2

- Цифра, указывающая диапазон выдержки времени: 1 - (0,1-3 с); 2 - (10-180 с); 3 - (0,1-30 с)

УХЛ4

- Вид климатического исполнения по ГОСТ15150

КЭАЗ

- Торговая марка

Пример записи обозначения приставки контактной серии ПКЛ с двумя "з" замыкающими и двумя "р" размыкающими контактами:
Приставка контактная ПКЛ-22-УХЛ4-КЭАЗ





Пример записи обозначения приставки с выдержкой времени при включении, с диапазоном выдержки времени от 0,1 до 30 с:
Приставка выдержки времени ПВЛ-13-УХЛ4-КЭАЗ



Структура условного обозначения

Аксессуары для ПМЛ и ПМ12

Ограничитель

перенапряжения

- Группа изделий

RC ОПН

- Серия

1

- Исполнение по элементной базе: резисторно-емкостная (R-C)

Х

1

- Исполнение с контактором на токи:

1 - (10-32)А;

2 - (40-100)А

Х

2

- Исполнение по номинальному напряжению и роду тока цепи управления:

1 - (24-48) В AC/DC

2 - (100-250) В AC/DC

3 - (380-400) В AC/DC

4 - (200-250) В AC/DC

5 - (100-127) В AC/DC

УХЛ4

- Климатическое исполнение и категория размещения по ГОСТ 15150

КЭАЗ

- Торговая марка

Ограничитель перенапряжения RC ОПН 1Х

1

Х

2

-УХЛ4-КЭАЗ















содержание      ..     23      24      25      26     ..
