КЭАЗ. КАТАЛОГ ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОДУКЦИИ (2019 год) - часть 23





Контакторы, пускатели и тепловые реле защиты двигателя

354

Внешний вид

Наименование

Ном.

ток,

Ie, А

(АС-3)

при

380В

Степень  защиты

Мощность

двигателя

(АС-3) при

380В

50 Гц, кВт

Вспомогательные

контакты

«з» -

замыкающий

«р»-

размыкающий

Исполнение по

коммутацион-

ной износо-

стойкости,

млн. циклов

Артикул

Контактор

ПМЛ-2160ДМ-32А-220AC-УХЛ4-Б

32

IP20

18,5

1 «з»

Б-1,0

110577

Контактор

ПМЛ-2560ДМ-32А-220AC-УХЛ4-Б

IP20

18,5

1 «з»

Б-1,0

110590

Контактор

ПМЛ-3100-40А-220AC-УХЛ4-Б

40

IP00

18,5

1 «з»+ 1 «р»

А-2,0; Б-1,0

110598

Контактор

ПМЛ-3160М-40А-220AC-УХЛ4-Б

IP20

18,5

1 «з»+ 1 «р»

А-2,0; Б-1,0

110604

Контактор

ПМЛ-3161ДМК-40А-220AC-УХЛ4-Б

IP20

25

1 «р»

Б-0,1

229785

Контактор

ПМЛ-3110-40А-220АС-УХЛ2-Б

IP54

18,5

1 «р»

Б-1,0

229759

Контактор

ПМЛ-3500-40А-220AC-УХЛ4-Б

IP00

18,5

1 «з»+ 1 «р»

А-2,0; Б-1,0

110614

Контактор

ПМЛ-3560М-40А-220AC-УХЛ4-Б

IP20

18,5

1 «з»+ 1 «р»

А-2,0; Б-1,0

110618

Контактор

ПМЛ-3510-40А-220АС-УХЛ2-Б

IP54

18,5

-

Б-1,0

229763

Контактор

ПМЛ-3160М1-50А-220AC-УХЛ4-Б

50

IP20

22

1 «з»+ 1 «р»

Б-1,0

110611

Контактор

ПМЛ-3560М1-50А-220AC-УХЛ4-Б

IP20

22

1 «з»+ 1 «р»

Б-1,0

110622

Контактор

ПМЛ-4100-63А-220AC-УХЛ4-Б

63

IP00

30

1 «з»+ 1 «р»

А-2,0; Б-1,0

110626

Контактор

ПМЛ-4160М-63А-220AC-УХЛ4-Б

IP20

30

1 «з»+ 1 «р»

А-2,0; Б-1,0

110637

Контактор

ПМЛ-4160МК-63А-220AC-УХЛ4-Б

IP20

40

1 «з»+ 1 «р»

Б-0,1

229787

Контактор

ПМЛ-4110-63А-220АС-УХЛ2-Б

IP54

30

1 «р»

Б-1,0

229771

Контактор

ПМЛ-4500-63А-220AC-УХЛ4-Б

IP00

30

1 «з»+ 1 «р»

А-2,0; Б-1,0

110642

Контактор

ПМЛ-4560М-63А-220AC-УХЛ4-Б

IP20

30

1 «з»+ 1 «р»

А-2,0; Б-1,0

110649

Контактор

ПМЛ-4510-63А-220АС-УХЛ2-Б

IP54

30

-

Б-1,0

229775

Контактор

ПМЛ-4160ДМ-80А-220AC-УХЛ4-Б

80

IP20

37

1 «з»+ 1 «р»

Б-1,0

110633

Контактор

ПМЛ-4560ДМ-80А-220AC-УХЛ4-Б

IP20

37

1 «з»+ 1 «р»

Б-1,0

110645

Контактор

ПМЛ-4160ДМК-80А-220AC-УХЛ4-Б

IP20

50

1 «з»+ 1 «р»

Б-0,1

229789

Контактор

ПМЛ-5160ДМ-100А-220AC-УХЛ4-Б

100

IP20

45

1 «з»+ 1 «р»

Б-0,75

110653

Контактор

ПМЛ-5560ДМ-100А-220AC-УХЛ4-Б

IP20

45

1 «з»+ 1 «р»

Б-0,75

110657

Контакторы, пускатели и тепловые реле защиты двигателя

355

Внешний вид

Наименование

Ном.

ток,

Ie, А

(АС-3)

при

380В

Степень  защиты

Мощность

двигателя

(АС-3) при

380В

50 Гц, кВт

Вспомогательные

контакты

«з» -

замыкающий

«р»-

размыкающий

Исполнение по

коммутацион-

ной износо-

стойкости,

млн. циклов

Артикул

112914

112916

112924

Контактор

ПМЛ-5100-125А-220AC-УХЛ4-Б

125

IP00

55

1 «з»+ 1 «р»

Б-0,75

112913

Контактор

ПМЛ-5500-125А-220AC-УХЛ4-Б

IP00

55

1 «з»+ 1 «р»

Б-0,75

112915

Контактор

ПМЛ-6100-160А-220AC-УХЛ4-Б

160

IP00

75

1 «з»+ 1 «р»

Б-0,75

112917

Контактор

ПМЛ-6500-160А-220AC-УХЛ4-Б

IP00

75

1 «з»+ 1 «р»

Б-0,75

112920

Контактор

ПМЛ-7100-250А-220AC-УХЛ4-Б

250

IP00

132

1 «з»+ 1 «р»

Б-0,5

112924

Контактор

ПМЛ-7500-250А-220AC-УХЛ4-Б

IP00

132

1 «з»+ 1 «р»

Б-0,5

112926

Контактор

ПМЛ-8100-400А-220AC-УХЛ4-Б

400

IP00

200

1 «з»+ 1 «р»

Б-0,5

112923

Контактор

ПМЛ-8500-400А-220AC-УХЛ4-Б

IP00

200

1 «з»+ 1 «р»

Б-0,5

112919

Контакторы ПМЛ с катушкой управления на постоянный ток

Контактор

ПМЛ-1165М-10А-24DC-УХЛ4-Б

10

IP20

5,5

1 «з»

Б-1,5

227144

Контактор

ПМЛ-1166М-10А-24DC-УХЛ4-Б

IP20

5,5

1 «р»

Б-1,5

246150

Контактор

ПМЛ-1565М-10А-24DC-УХЛ4-Б

IP20

5,5

1 «з»

Б-1,5

227147

Контактор

ПМЛ-1566М-10А-24DC-УХЛ4-Б

IP20

5,5

1 «р»

Б-1,5

244636

Контактор

ПМЛ-1165ДМ-16А-24DC-УХЛ4-Б

16

IP20

7,5

1 «з»

Б-1,0

253192

Контактор

ПМЛ-1166ДМ-16А-24DC-УХЛ4-Б

IP20

7,5

1 «р»

Б-1,0

253193

Контактор

ПМЛ-1565ДМ-16А-24DC-УХЛ4-Б

IP20

7,5

1 «з»

Б-1,0

253186

Контактор

ПМЛ-1566ДМ-16А-24DC-УХЛ4-Б

IP20

7,5

1 «р»

Б-1,0

253189

Контактор

ПМЛ-2165М-25А-24DC-УХЛ4-Б

25

IP20

11

1 «з»

Б-1,0

227150

Контактор

ПМЛ-2166М-25А-24DC-УХЛ4-Б

IP20

11

1 «р»

Б-1,0

246151

Контактор

ПМЛ-2565М-25А-24DC-УХЛ4-Б

IP20

11

1 «з»

Б-1,0

227153

Контактор

ПМЛ-2566М-25А-24DC-УХЛ4-Б

IP20

11

1 «р»

Б-1,0

246152

Контактор

ПМЛ-2165ДМ-32А-24DC-УХЛ4-Б

32

IP20

18,5

1 «з»

Б-1,0

246143

Контактор

ПМЛ-2166ДМ-32А-24DC-УХЛ4-Б

IP20

18,5

1 «р»

Б-1,0

246144

Контактор

ПМЛ-2565ДМ-32А-24DC-УХЛ4-Б

IP20

18,5

1 «з»

Б-1,0

253205

Контактор

ПМЛ-2566ДМ-32А-24DC-УХЛ4-Б

IP20

18,5

1 «р»

Б-1,0

253207

Контактор

ПМЛ-3165М-40А-24DC-УХЛ4-Б

40

IP20

18,5

1 «з»+ 1 «р»

Б-1,0

253202

Контактор

ПМЛ-3165М1-50А-24DC-УХЛ4-Б

50

IP20

22

1 «з»+ 1 «р»

Б-1,0

253210

Контактор

ПМЛ-4165М-63А-24DC-УХЛ4-Б

63

IP20

30

1 «з»+ 1 «р»

Б-1,0

253212

Контактор

ПМЛ-4165ДМ-80А-24DC-УХЛ4-Б

80

IP20

37

1 «з»+ 1 «р»

Б-1,0

253214

Контактор

ПМЛ-5165ДМ-100А-24DC-УХЛ4-Б

100

IP20

45

1 «з»+ 1 «р»

Б-0,75

253215

В таблице представлены не все возможные исполнения, с более полным перечнем Вы можете ознакомиться на нашем сайте или позвонив

нам в компанию.

Контакторы, пускатели и тепловые реле защиты двигателя

356

Размеры без предельных отклонений максимальные.

Винты крепления контактора М4 - 4 шт.

Исполнение 1

Контактор нереверсивный на номинальные токи 10, 16, 25, 32 А

Габаритные, установочные и присоединительные размеры

Тип

контакора

Номинальный

ток, А

Размеры, мм

Масса не

более, кг

А

В

С

а

б

ПМЛ-1160М

10

47

76

82

34/35

50/60

0,4

ПМЛ-1161М
ПМЛ-1100
ПМЛ-1101
ПМЛ-1160ДМ

16

47

76

87

34/35

50/60

ПМЛ-1161ДМ
ПМЛ-1100ДМ
ПМЛ-1101ДМ
ПМЛ-2160М

25

57

86

95

40

48

0,57

ПМЛ-2161М
ПМЛ-2100
ПМЛ-2101
ПМЛ-2160ДМ

32

57

86

100

40

48

0,6

ПМЛ-2161ДМ

Мини-контакторы ПМЛ-М1160,  ПМЛ-М1161

Масса – 0,2 кг

Крепление на 35–мм DIN–рейку или винтами М4 –2 шт.

Мини-контакторы ПМЛ-М2160, ПМЛ-М2161,

ПМЛ-М3160, ПМЛ-М3161

Масса – 0,2 кг

Крепление на 35–мм DIN–рейку или винтами М4 –2 шт.

Контакторы, пускатели и тепловые реле защиты двигателя

357

Контактор нереверсивный на номинальные токи 40, 50, 63, 80, 100 А

Размеры без предельных отклонений максимальные.

Винты крепления контактора М6 - 3 шт.

Тип

контактора

Номинальный

ток,  А

Размеры, мм

Масса,

кг

А

В

С

а

б

ПМЛ-3100

40

77

129 116

40 100/110

1,35

ПМЛ-3160М
ПМЛ-3160М1

50

ПМЛ-4100

63

ПМЛ-4160М
ПМЛ-4160ДМ

80

87

129 127

40 100/110

1,6

ПМЛ-5160ДМ

100

Контактор реверсивный на номинальные токи 10, 16, 25, 32 А

Размеры без предельных отклонений максимальные.

Винты крепления контактора М4 - 4 шт.

Тип

контакора

Номинальный

ток, А

Размеры, мм

Масса не

более, кг

А

В

С

а

ПМЛ-1560М

10

105

78

82

95

0,9

ПМЛ-1561М
ПМЛ-1500
ПМЛ-1501
ПМЛ-1560ДМ

16

105

78

87

95

ПМЛ-1561ДМ
ПМЛ-2560М

25

125

90

95

111

1,4

ПМЛ-2561М
ПМЛ-2500
ПМЛ-2501
ПМЛ-2560ДМ

32

125

90

100

111

ПМЛ-2561ДМ

Контакторы, пускатели и тепловые реле защиты двигателя

358

Размеры без предельных отклонений максимальные.

Винты крепления контактора М6 - 6 шт.

h

40

40

а

А

C

B

Контактор реверсивный на номинальные токи 40, 50, 63, 80, 100 А

Тип

контактора

Номинальный

ток,  А

Размеры, мм

Масса,

кг

А

В

С

а

h

ПМЛ-3500М

40

165  129 116 50

90

2,9

ПМЛ-3560М

40

ПМЛ-3560М1

50

ПМЛ-4500

63

ПМЛ-4560М

63

ПМЛ-4560ДМ

80

165 129 127 57

96

3,3

ПМЛ-5560ДМ

100

Контакторы нереверсивные на номинальные токи 125, 160, 250 А

S

S

P

P

A max

f

Ô



C max

L

M

H

B max

X1

X1

6,5

12

Ga

Ha

Размеры без предельных отклонений максимальные.

Винты крепления контактора М6 - 4 шт.

Тип

контактора

Номиналь-

ный

ток,  А

Размеры, мм

Масса,

кг

А

max

В

max

С

max P

S

Ф

М

Н

L

X Ga

Ha

ПМЛ-5100

125

167 163 172 37 20 M6 147 124 107 15 80 110-120 4,6

ПМЛ-6100

160

167 171 172 40 20 M8 150 124 107 15 80 110-120

4,7

ПМЛ-7100

250

202 203 215 48 25 M10 178 147 141 15 96 110-120 6,6

Контакторы, пускатели и тепловые реле защиты двигателя

359

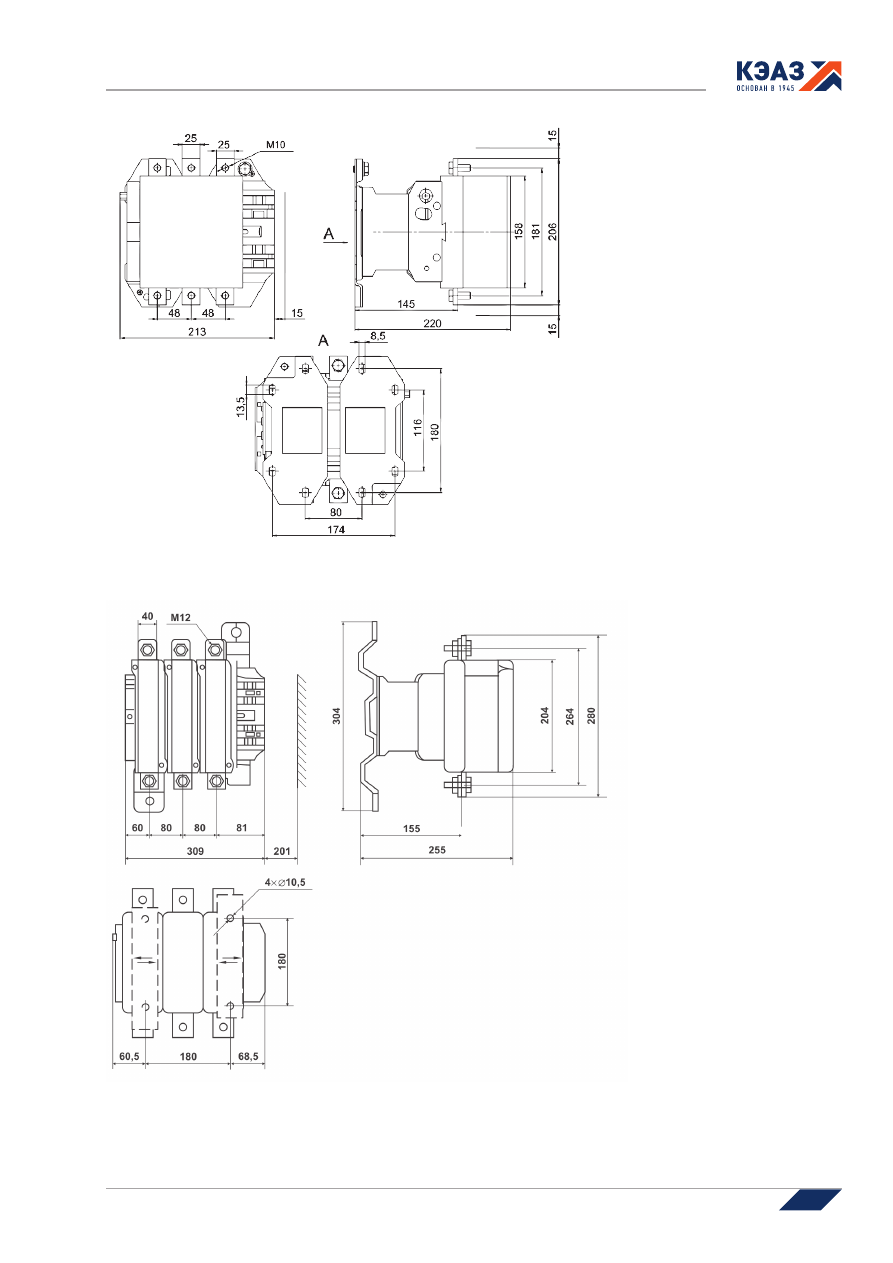

Контакторы нереверсивные на номинальный ток 400 А

Размеры без предельных отклонений максимальные.

Винты крепления контактора М8 - 4 шт.

Масса, кг - 7,2

Контакторы нереверсивные на номинальный ток 630-800 А

Размеры без предельных отклонений максимальные.

Винты крепления контактора М10 - 4 шт.

Масса не более:

ПМЛ-9100 - 18,0 кг

ПМЛ-9100Д - 19,5 кг

Контакторы, пускатели и тепловые реле защиты двигателя

360

Размеры без предельных отклонений максимальные.

Винты крепления контактора:

М6 - 4 шт ПМЛ-5500, ПМЛ-6500, ПМЛ-7500;

М8 - 4 шт ПМЛ-8500;

М10 – 4 шт ПМЛ-9500, ПМЛ-9500Д

А max

Ga

С max

Ha

Тип

контактора

Номинальный

ток,  А

Размеры, мм

Масса,

кг

А max

Ga

С max

Ha

ПМЛ-5500

125

350

330

182

115

9,8

ПМЛ-6500

160

350

330

182

115

10

ПМЛ-7500

250

450

430

225

120

14,3

ПМЛ-8500

400

485

485 232,5 180

16,3

ПМЛ-9500

630

650

625

255

190

41,5

ПМЛ-9500Д

800

44,5

Контакторы реверсивные на номинальные токи 125-800 А

Контакторы нереверсивные на номинальные токи 10, 16, 25, 32 А с управлением на постоянном токе

 B

 a

 A

 b

 C

 35

 2

опасная зона

выхлопа дуги

Тип контакора Номинальный

ток, А

Размеры, мм

Масса не

более, кг

А

В

C

a

b

ПМЛ–1165М

10

47

76

116

34/35 50/60

0,6

ПМЛ–1166М
ПМЛ–1165ДМ

16

47

76

122

34/35 50/60

0,6

ПМЛ–1166ДМ
ПМЛ–2165М

25

57

86

131

40

48

0,8

ПМЛ–2166М
ПМЛ–2165ДМ

32

57

86

138

40

48

0,8

ПМЛ–2166ДМ

Размеры без предельных отклонений

максимальные.

Крепление на 35–мм DIN–рейку или винтами

М4 –2 шт.

Контакторы, пускатели и тепловые реле защиты двигателя

361

 H max

 12

 75,50

 127

 40

 B

 C

 105

A2

A1

2/T1

6/T3

4/T2

5/L3

3/L2

1/L1

21NC
13ND

14NC
22ND

опасная зона
выхлопа дуги

Тип контакора Номинальный

ток, А

Размеры, мм

Масса не

более, кг

А

В

С

a

ПМЛ–1565М

10

105

76

116

95

1,2

ПМЛ–1566М
ПМЛ–1565ДМ

16

105

76

122

95

1,2

ПМЛ–1566ДМ
ПМЛ–2565М

25

125

86

131

111

1,7

ПМЛ–2566М
ПМЛ–2565ДМ

32

125

86

138

111

1,75

ПМЛ–2566ДМ

Контакторы нереверсивные на номинальные токи 40, 50, 63, 80, 100 А с управлением на постоянном токе

Контакторы реверсивные на номинальные токи 10, 16, 25, 32 А с управлением на постоянном токе

Тип контакора

Номинальный

ток, А

Размеры, мм

Масса не

более, кг

В

С

H max

ПМЛ–3165М

40

75,5

20

171,8

2,43

ПМЛ–3165М1

50

ПМЛ–4165М

63

ПМЛ–4165ДМ

80

86

23,5

186

2,61

ПМЛ–5165ДМ

100

Размеры без предельных отклонений

максимальные.

Крепление на 75–мм DIN–рейку или винтами

М6 –3 шт.

 B

 a

 A

 50/60

 2

 C

опасная зона

выхлопа дуги

Размеры без предельных отклонений максимальные.

Крепление на 35–мм DIN–рейку или винтами

М4 – 4 шт.

Контакторы, пускатели и тепловые реле защиты двигателя

362

Контакторы с исполнением по износостойкости А

Контакторы нереверсивные на номинальные токи 10, 16, 25 и 40 А и с уменьшенными весогабаритными

показателями на номинальные токи 40 А

 35

0,3

 L

 2

 H2*

 H

 H1

 A

 50

0,3

 12,2 1**

 B

 12,2 1**

 B1*

опасная зона

выхлопа дуги

Тип

контактора

Номинальный

ток,  А

Размеры, мм

Масса, кг

А

В В1*

Н

Н1 Н2* max

l

ПМЛ-1101

10

35±0,3

45

65 79,7

9,2

111,2

71,8

0,32; 0,36*; 0,38**

ПМЛ-1161М
ПМЛ-1161ДМ

16

46

66

85

116,2

0,34; 0,38*; 0,4**

ПМЛ-2101

25

40±0,3 57

77

95

6,2

126,8

81,6

0,55; 0,57*; 0,6**

ПМЛ-2161М
ПМЛ-3160ДМ

40

101

132,7

0,6; 0,64*; 0,66**

ПМЛ-3161ДМ

Размеры без предельных отклонений максимальные.

Винты крепления контактора М4 - 2 шт.

*Только для контакторов с ограничителями перенапряжений.

**Только для контакторов с приставками ПКБ.

Контакторы реверсивные на номинальные токи 10, 16, 25 А

и с уменьшенными весогабаритными показателями на номинальные токи 40 А

 A

 A

 A1

 50

0,3

 B1*

 B

 12,2 1**

 12,2 1**

 35

0,3

 L

 H1

 2

 H

 H2*

опасная зона

выхлопа дуги

Тип

контактора

Номиналь-

ный ток,  А

Размеры, мм

Масса, кг

А

А1

В

В1* Н Н1 Н2* max

l

ПМЛ-1501

10

35,5 24,5

104 144,5 86

9,2

111

79 0,68; 0,76*; 0,74**

ПМЛ-1561М
ПМЛ-1561ДМ

16

106 146,5 89

116

79,5 0,72; 0,8*; 0,78**

ПМЛ-2501

25

40,5 31,5 128,5 168,5

103

6,2

127

93 1,21; 1,31*; 1,27**

ПМЛ-2561М
ПМЛ-3561ДМ

40

86

133

101,6 1,33; 1,41*;1,39**

Размеры без предельных отклонений максимальные.

Винты крепления контактора М4 - 4 шт.

*Только для контакторов с ограничителями перенапряжений.

** Только для контакторов с ограничителями перенапряжений.

Контакторы, пускатели и тепловые реле защиты двигателя

363

Контакторы в оболочке.

Контакторы нереверсивные в оболочке на номинальные токи 10, 16, 25 А

 2 отв.

5,5

 A

 B

 A1

 H2

 H

 L



Сальники

Сальники



Тип

контактора

Номинальный

ток,  А

Размеры, мм

Масса,

кг

А

А1

В

L

Н

Н2

ПМЛ-1110

10

140,5

46,5

89

161

117,5 18,5

0,8

ПМЛ-1140
ПМЛ-1110Д

16

165,5

52,5

102

186

135

19,5

1,1

ПМЛ-1140Д
ПМЛ-2110

25

ПМЛ-2140

Размеры без предельных отклонений

максимальные.

Винты крепления контактора М5 - 2 шт.

Контакторы нереверсивные в оболочке на номинальные токи 40, 63 А.

Контакторы реверсивные на 40 А с уменьшенными весогабаритными показателями без реле в оболочке

 H1

 165 1

 280

 H2

 164 1

 A   A1

 A3

 A1

 A2

06

 4,

0



Сальники

Сальники





 2 отв.

5,5

Тип

контактора

Номинальный

ток,  А

Размеры, мм

Масса,

кг

А

А1

А2

А3

Н1

Н2

ПМЛ-3110

40

-

35

61

35

31,5

31,5

2,8

ПМЛ-3110Д

2,0

ПМЛ-3140

2,8

ПМЛ-3140Д

2,0

ПМЛ-4110

63

42,5

42,5

-

42,5

-

44,5

2,8

ПМЛ-4140

Размеры без предельных отклонений

максимальные.

Винты крепления контактора М5 - 2 шт.

Контакторы, пускатели и тепловые реле защиты двигателя

364

Контакторы реверсивные на номинальные токи 10, 16, 25 А  в оболочке

 A

 2 отв.

5,5

 A1

 B

 H

 H2

 L



Сальники

Сальники



Тип

контактора

Номинальный

ток,  А

Размеры, мм

Масса,

кг

А

А1

В

L

Н

Н2

ПМЛ-1511

10

261

46,5

124

281

127,5 18,5

2,0

ПМЛ-1541

ПМЛ-1511Д

16

52,5

144

19,5

2,6

ПМЛ-1541Д

2,5

ПМЛ-2511

25

2,6

ПМЛ-2541

2,5

Размеры без предельных отклонений

максимальные.

Винты крепления контактора М5 - 2 шт.

Контакторы реверсивные ПМЛ-3510, ПМЛ-3540, ПМЛ-4510, ПМЛ-4540

на номинальные токи 40 и 63 А  без реле в оболочке

 165

0,5

 165 0,5

 258 max

 66 0,5

 171,5 max

 309 max

 48,5 0,5

   Сальники



Сальники



Винты крепления контактора М5 - 4 шт.

Масса, не более, кг - 5,7

Контакторы, пускатели и тепловые реле защиты двигателя

365

Специальные контакторы.

Специальные контакторы на номинальные токи 25, 40 А

 56 0,1

 50

0,3

 40 0,3

 35

0,3

 80,6

0,5

 2

 x

a

m

 H

Опасная зона

выхлопа дуги

Тип

контактора

Номи-

нальный

ток,  А

Размеры, мм

Масса,

кг

Примеча-

ние

L

Н

ПМЛ-2161МК

25

140 max 127 max

0,65

12,5 кВАр

ПМЛ-3161ДМК

40

130 max 135 max

0,70

25,0 кВАр

Размеры без предельных отклонений максимальные.

Винты крепления контактора М4 - 2 шт.

Специальные контакторы на номинальные токи 63 и 80 А

 105

0,3

 40 0,3

 B

 L max

 12

 H max

 125

 75*

Опасная зона

выхлопа дуги

Тип

контактора

Номина-

льный

ток,  А

Размеры, мм

Масса,

кг

Приме-

чание

L

В

Н

ПМЛ-4160МК

63

180 max

76

150 max

1,5

40 кВАр

ПМЛ-4160ДМК

80

195 max

85,5

160 max

1,6

50 кВАр

Размеры без предельных отклонений максимальные.

Винты крепления контактора М6 - 3 шт.

Контакторы, пускатели и тепловые реле защиты двигателя

366

Пускатели электромагнитные серии ПМЛ (далее «пускатели») предназначены для применения в качестве коммутационных

аппаратов в схемах управления электроприводами, главным образом в стационарных установках,  для дистанционного

пуска непосредственным подключением к сети, остановки и реверсирование трехфазных асинхронных электродвигателей с

короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50 и 60 Гц.

Пускатели комплектуются тепловыми реле серии РТЛ ТУ3425-041 -05758109-2008, что обеспечивает защиту управляемых

электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Пускатели электромагнитные серии ПМЛ

ТУ3420-091-05758109-2016

Преимущества



Реализация любых технических решений

        - возможно увеличение  количества вспомогательных контактов благодаря приставкам ПКЛ и ПКБ. (информация на стр. 390

каталога «Реле перегрузки тепловые серии РТЛ и аксессуары для ПМЛ и ПМ12»);

        - самые современные тепловые реле на базе единого исполнительного механизма для различных величин на токи до 500А.



Изделия идеально адаптированы для всех типов складов:

        - большой и легкочитаемый ярлык облегчает навигацию сотрудников склада по продукции;
        - для автоматизированной обработки WMS системами на продукции предусмотрены уникальные артикулы и штрих-коды.



Обеспечение надежности работы и безопасности эксплуатации

        - контакторы на токи от 40 А поставляются в металлической оболочке обеспечивая механическую защиту и надежность

конструкции;

        - сокращение времени монтажа и исключение ошибок при подключении пускателя благодаря комплектации заводской

схемой управления.

НЕ ПОДДЕРЖИВАЕТ

ГОРЕНИЕ

ДО

100 А

-40°С

+55°С

660 В

АС

IP54

5

ТИПОРАЗ-

МЕРОВ

Контакторы, пускатели и тепловые реле защиты двигателя

367

Пускатель ПМЛ-Х

1

Х

2

Х

3

Х

4

Д-Х

5

А-Х

6

АС-(Х

7

А)-УХЛ3-Б-КЭАЗ

Пускатель

- Группа изделий

ПМЛ

- Серия

Х

1

- Цифра, указывающая величину пускателя в зависимости от номинального тока:

1 - 10 А и 16 А,

2 - 25 А и 32 А,

3 - 40 А,

4 - 63 А,

5 - 100 А

Х

2

- Цифра, указывающая исполнение по назначению: 2 - нереверсивное

Х

3

- Цифра, указывающая исполнение по степени защиты: 2 - IP54 с кнопками  «Пуск» и «Стоп»

Х

4

- Цифра, указывающая количество и исполнение контактов вспомогательной цепи:

Цифра



Номинальные токи

10, 16, 25, 32

40, 63, 100

0

1 «з»

1 «з» + 1 «р»

1

1 «р»

-

Д

- Буква, указывающая пускатели с номинальным током:

16 А - для 1 величины,

32 А - для 2 величины,

100 А - для 5 величины

Х

5

- Номинальный ток, А (10, 16, 25, 32, 40, 63, 100)

Х

6

- Напряжение цепи управления,  В и род тока

Х

7

- Диапазон токовой уставки реле, А

УХЛ3

- Обозначение вида климатического исполнения по ГОСТ 15150

Б

- Буква, указывающая исполнение по износостойкости

КЭАЗ

- Торговая марка

Пример записи обозначения пускателя на номинальный ток 10 А, исполнения по износостойкости Б, нереверсивного, степени

защиты IP54,  с 1«з» вспомогательным контактом, с включающей катушкой на напряжение 220 В частотой 50 Гц, с диапазоном

токовой уставки реле (7-10 А) при его заказе и в документации другого изделия:

Пускатель ПМЛ-1220-10А-220АС-(7-10 А)-УХЛ3-Б-КЭАЗ

Структура условного обозначения

Особенности конструкции

Оптимальный режим

эксплуатации, отсутствие

шумов и повышенная

надежность работы

обеспечивается применением

специальной технологии

изготовления магнитной

системы контакторов.

Широкие возможности по

компоновке щитов за счет

возможности монтажа

устройств как вертикально,

так и повернув вправо/влево

на 20°.

Возможность эксплуатации

в суровых российских

условиях при температуре

окружающей среды  от минус

40 до 55°С.

Возможность применения

в различных условиях

эксплуатации за счет

оболочки со степенью

защиты IP54.

Контакторы, пускатели и тепловые реле защиты двигателя

368

Пускатель ПМЛ-Х

1

Х

2

Х

3

Х

4

Д-Х

5

А-Х

6

АС-(Х

7

А)-УХЛ2-Б-КЭАЗ

Пускатель

- Группа изделий

ПМЛ

- Серия

Х

1

- Цифра, указывающая величину пускателя в зависимости от номинального тока:

1 - 10 А и 16 А,

2 - 25 А ,

3 - 40 А,

4 - 63 А

Х

2

- Цифра, указывающая исполнение по назначению: 2 - нереверсивное, 6 - реверсивное с электрической и механической

блокировками, 7 - звезда-треугольник

Х

3

- Исполнение по наличию кнопок:

1 - с кнопкой «Реле»

2 - с кнопками «Пуск» и «Стоп»

3 - с кнопками «Пуск»  «Стоп» и сигнальной лампой (изготавливается только на напряжения 127,  220 и 380 В, 50 Гц)

Х

4

- Исполнение по числу и назначению контактов вспомогательной цепи:

Цифра

Номинальные токи, А

10, 16, 25, 40 (с уменьшенными весогабаритными показателями)

40, 63

0

1«з»

1«з» + 1«р»

1

1«з» + 2«р»

-

Д

- С номинальным током на 16 А - для 1 величины; с уменьшенными весогабаритными показателями - для 3 величины

Х

5

- Номинальный ток, А (10, 16, 25, 32, 40, 63)

Х

6

- Напряжение цепи управления,  В и род тока

Х

7

- Диапазон токовой уставки реле, А

УХЛ2

- Обозначение вида климатического исполнения по ГОСТ 15150

Б

- Буква, указывающая исполнение по износостойкости

КЭАЗ

- Торговая марка

Пример записи обозначения пускателя на номинальный ток 10 А, исполнения по износостойкости Б, нереверсивного,

степени защиты IP54, с кнопками «Пуск»,  «Стоп» и сигнальной лампой, с 1«з» вспомогательным контактом, с включающей катушкой

на напряжение 220 В частотой 50 Гц, с диапазоном токовой уставки реле (7-10 А) при его заказе и в документации другого изделия:

Пускатель ПМЛ-1230-10А-220АС-(7-10А)-УХЛ2-Б-КЭАЗ

Структура условного обозначения

Контакторы, пускатели и тепловые реле защиты двигателя

369

Технические характеристики

Наименование
параметра

Обозначение параметра

Серии

ПМЛ-1210
ПМЛ-1230

ПМЛ-1611
ПМЛ-1621
ПМЛ-1631

ПМЛ-1210Д
ПМЛ-1230Д

ПМЛ-1611Д
ПМЛ-1621Д
ПМЛ-1631Д

ПМЛ-2210
ПМЛ-2230

ПМЛ-2611
ПМЛ-2621
ПМЛ-2631

Род тока главной цепи

переменный

Номинальный ток,  А

10

16

25

Мощность двигателя (АС-3)
при 380 В 50 Гц, кВт

4,0

7,5

11

Вспомогательные контакты
«з» - замыкающий
«р» - размыкающий

1 «з»

1 «з» + 2 «р»

1 «з»

1 «з» + 2 «р»

1 «з»

1 «з» + 2 «р»

Исполнение

нереверсивное

реверсивное

нереверсивное

реверсивное

нереверсивное

реверсивное

Вид климатического
исполнения

УХЛ2

Степень защиты

IP54

Исполнение по
коммутационной
износостойкости,  млн циклов
(АС-3)

Б-1,5

Б-1,0

Исполнение по механической
износостойкости, млн циклов

Б-10

Максимальная частота
включения без нагрузки/с
нагрузкой, включений в час
(АС-3)

3600/2400

3600/1200

Номинальный рабочий ток, А
(АС-3) до 380 В

10

16

23

Номинальный рабочий ток, А
(АС-3) при 660 В

5

10

15

Номинальный рабочий ток, А
(АС-1)

20

32

40

Номинальный рабочий ток, А
(АС-4) до 380 В

3,5

7,7

8,5

Номинальный рабочий ток, А
(АС-4) при 660 В

1,5

3,8

4,4

Номинальное напряжение
главной цепи, В

до 660

Род тока цепи управления

переменный

Номинальное напряжение
цепи управления, В

24, 36, 42, 48, 110, 120, 127*, 220*, 240, 380*, 400, 415, 440, 480, 660

Мощность, потребляемая катушкой

включение, ВА

70

110

удержание, ВА

8

11

Номинальное напряжение
изоляции, В

660

Размеры

Габаритные (ВхШхГ), мм

160х87х116,5

280х123х143

185х101х134

280х123х143

185х101х134

280х123х143

Установочные, мм

140

 (2 винта М5)

260

 (2 винта М5)

165

(2 винта М5)

260

 (2 винта М5)

165

(2 винта М5)

260

 (2 винта М5)

Масса не более, кг

1,04

2,15

1,2

2,7

1,2

2,7

1,13

2,23

1,29

2,77

1,29

2,77

2,27

2,85

2,85

* Номинальное напряжение цепи управления для пускателей ПМЛ-1230, ПМЛ-1631, ПМЛ-1230Д, ПМЛ-1631Д, ПМЛ-2230, ПМЛ-2631















содержание      ..     21      22      23      24     ..
