466

466

Корпуса металлические

Наименование

Габаритные размеры, мм

Габаритные

размеры

ниши (ВхШ),

мм

Габариты

фальш-

панели, мм

Количество вводов,

шт.

Диаметр ввода

(d), мм

Высота Ширина Глубина

ЩРн-12-265х310х120-IP31-УХЛ3

265

310

120

-

208х270

3 снизу

31

ЩРн-18-265х440х120-IP31-УХЛ3

265

440

120

-

220х388

3 снизу

31

ЩРн-24-395х310х120-IP31-УХЛ3

395

310

120

-

338х270

3 снизу

31

ЩРн-36-540х310х120-IP31-УХЛ3

540

310

120

-

463х270

3 снизу

31

ЩРн-48-620х310х120-IP31-УХЛ3

620

310

120

-

563х270

3 снизу

31

ЩРн-54-540х440х120-IP31-УХЛ3

540

440

120

-

490х388

3 снизу

31

ЩРн-72-540х600х120-IP31-УХЛ3

540

600

120

-

290х260 (2 шт.)

6 снизу

31

ЩРн-12-265х330х120-IP54-УХЛ2

265

330

120

-

232х278

5 снизу

22

ЩРн-24-395х330х120-IP54-УХЛ2

395

330

120

-

360х278

5 снизу

22

ЩРн-36-520х330х120-IP54-УХЛ2

520

330

120

-

485х278

5 снизу

22

ЩРн-48-620х330х120-IP54-УХЛ2

620

330

120

-

585х278

5 снизу

22

ЩРв-12-275х320х120-IP31-УХЛ3

275

320

120

240х285

220х260

по 1 сверху и снизу

135х30 (овал)

ЩРв-18-275х450х120-IP31-УХЛ3

275

450

120

240х415

220х388

по 1 сверху и снизу

135х30 (овал)

ЩРв-24-405х320х120-IP31-УХЛ3

405

320

120

370х285

345х260

по 1 сверху и снизу

135х30 (овал)

ЩРв-36-550х320х120-IP31-УХЛ3

550

320

120

515х285

490х260

по 1 сверху и снизу

135х30 (овал)

ЩРв-48-630х320х120-IP31-УХЛ3

630

320

120

595х285

570х260

по 1 сверху и снизу

135х30 (овал)

ЩРв-54-550х450х120-IP31-УХЛ3

550

450

120

515х415

490х388

по 1 сверху и снизу

135х30 (овал)

ЩРв-72-550х610х120-IP31-УХЛ3

550

610

120

515х575

490х260

по 2 сверху и снизу

135х30 (овал)

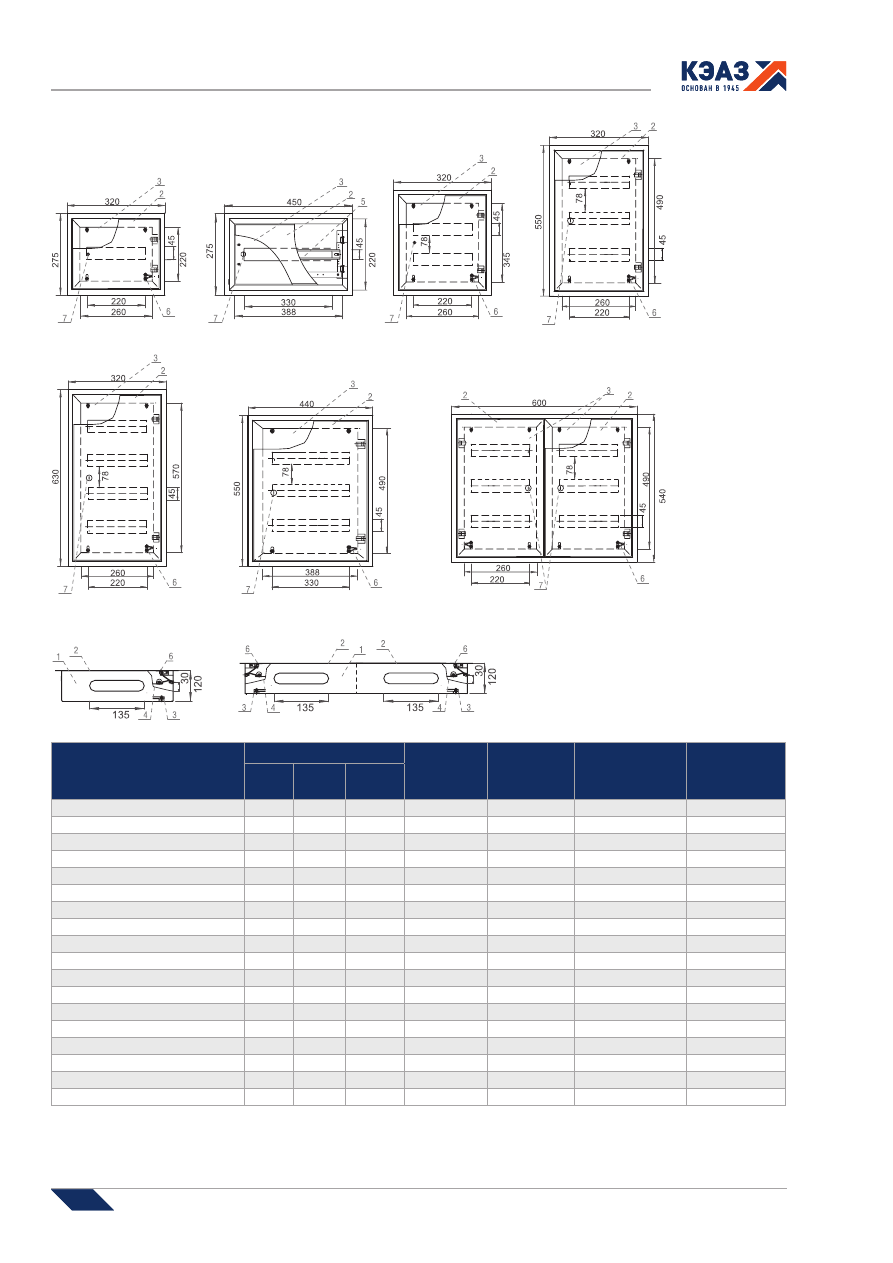

ЩРв-12 IP 31

ЩРв-18 IP 31

ЩРв-24 IP 31

ЩРв-36 IP 31

ЩРв-48 IP 31

ЩРв-54 IP 31

ЩРв-72 IP 31

ЩРв-12, -18, -24, -36,

-48, -54

ЩРв-72 IP-31

1- корпус;

2 - дверь;

3 - рамка монтажная;

4 - фальш-панель;

5 - DIN-рейка;

6 - провод заземления;

7 - замок.

467

Корпуса металлические

467

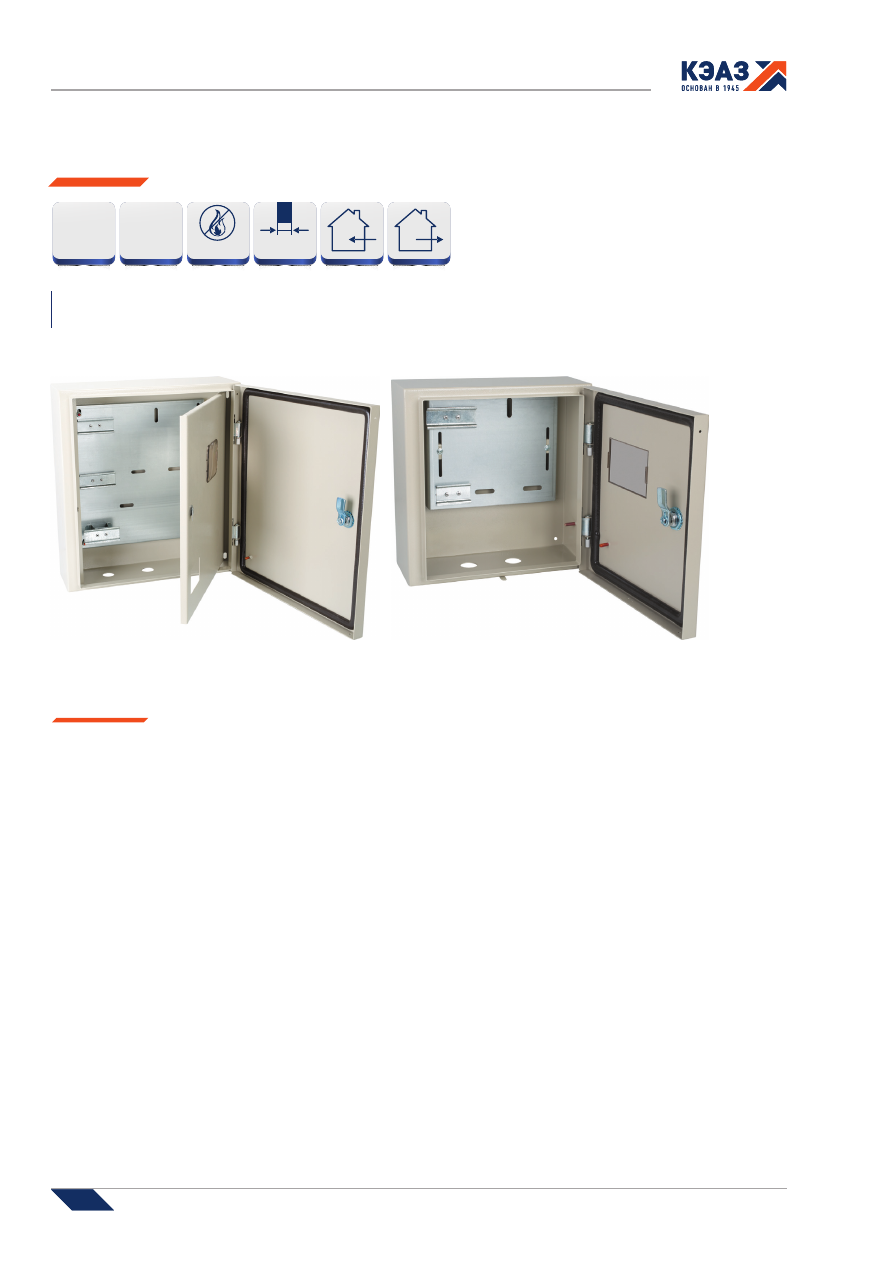

Металлические корпуса ЩУРн(в) предназначены для сборки учетно-распределительных щитов с использованием модульной

аппаратуры, для ввода электроэнергии, ее учета и распределения, а также для защиты сетей напряжением 220/380В от токов

перегрузки и короткого замыкания.

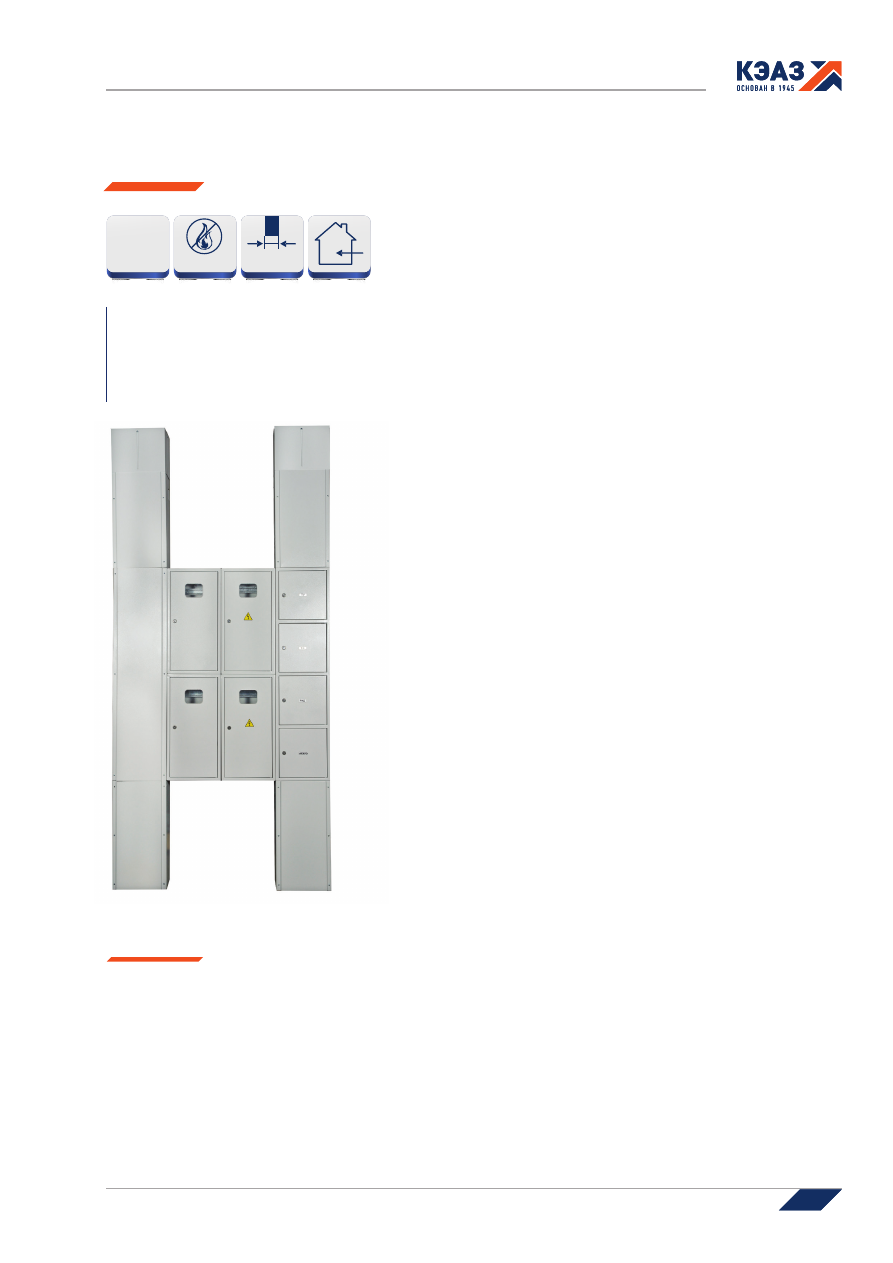

Корпуса щитов учета и распределения электроэнергии

металлические серии ЩУРн(в)



удобство и безопасность монтажа;



реализация любых технических решений на токи до 125 А;



защита от проникновения грязи и воды при открытии дверцы;



устойчивость геометрии к внешним воздействиям;



долговечность обеспечивается повышенной коррозионной стойкостью.

Преимущества

НЕ ПОДДЕРЖИ-

ВАЕТ ГОРЕНИЕ

125

 А

IP31

IP54

1,0 мм

468

Корпуса металлические

468

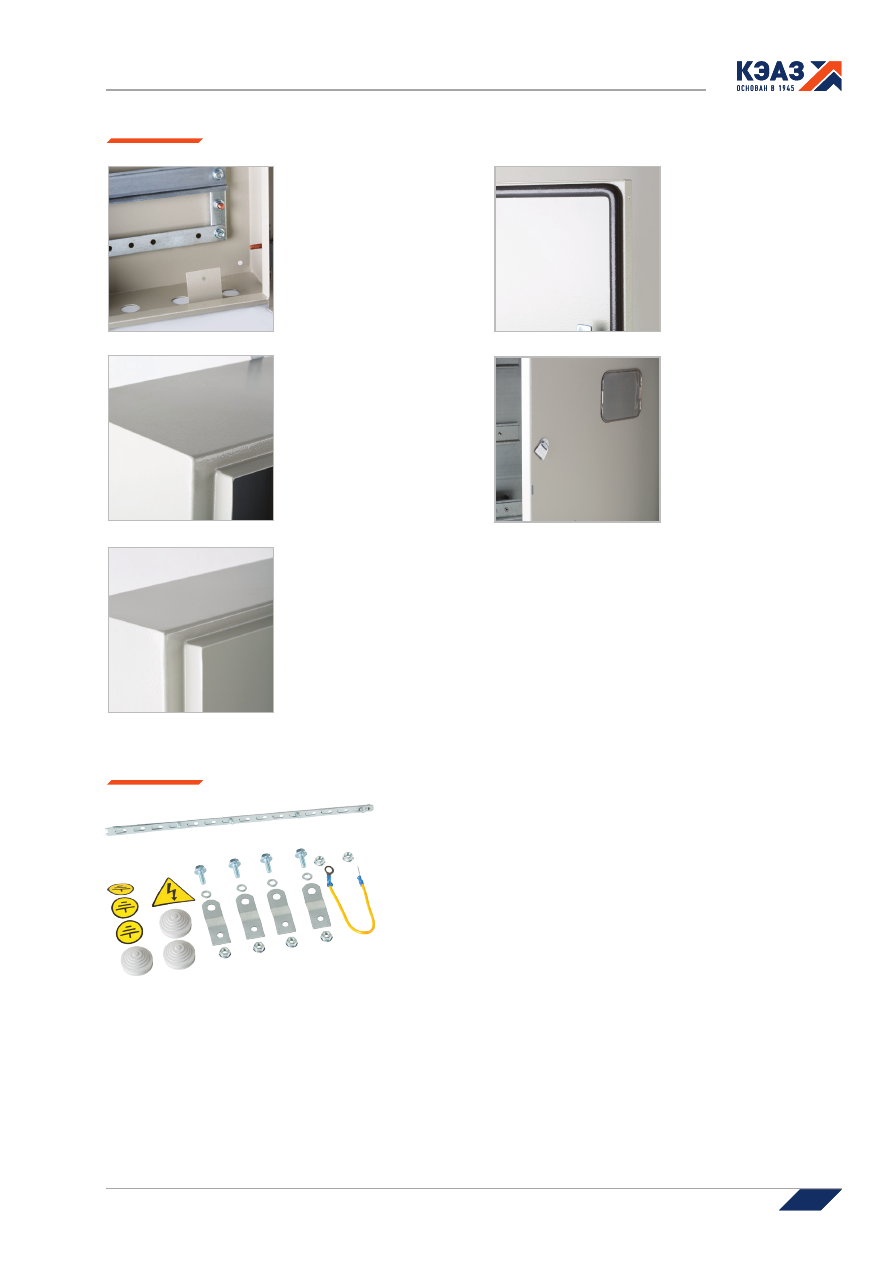

Особенности конструкции

Универсальная

монтажная панель

под счетчик позволяет

без дополнительных

переходников установить

любые типы однофазных и

трехфазных счетчиков.

Полностью проваренные

швы.

Монтажная рейка для

крепления шин.

Уплотнитель из вспененного

полиуретана в исполнении

IP54.

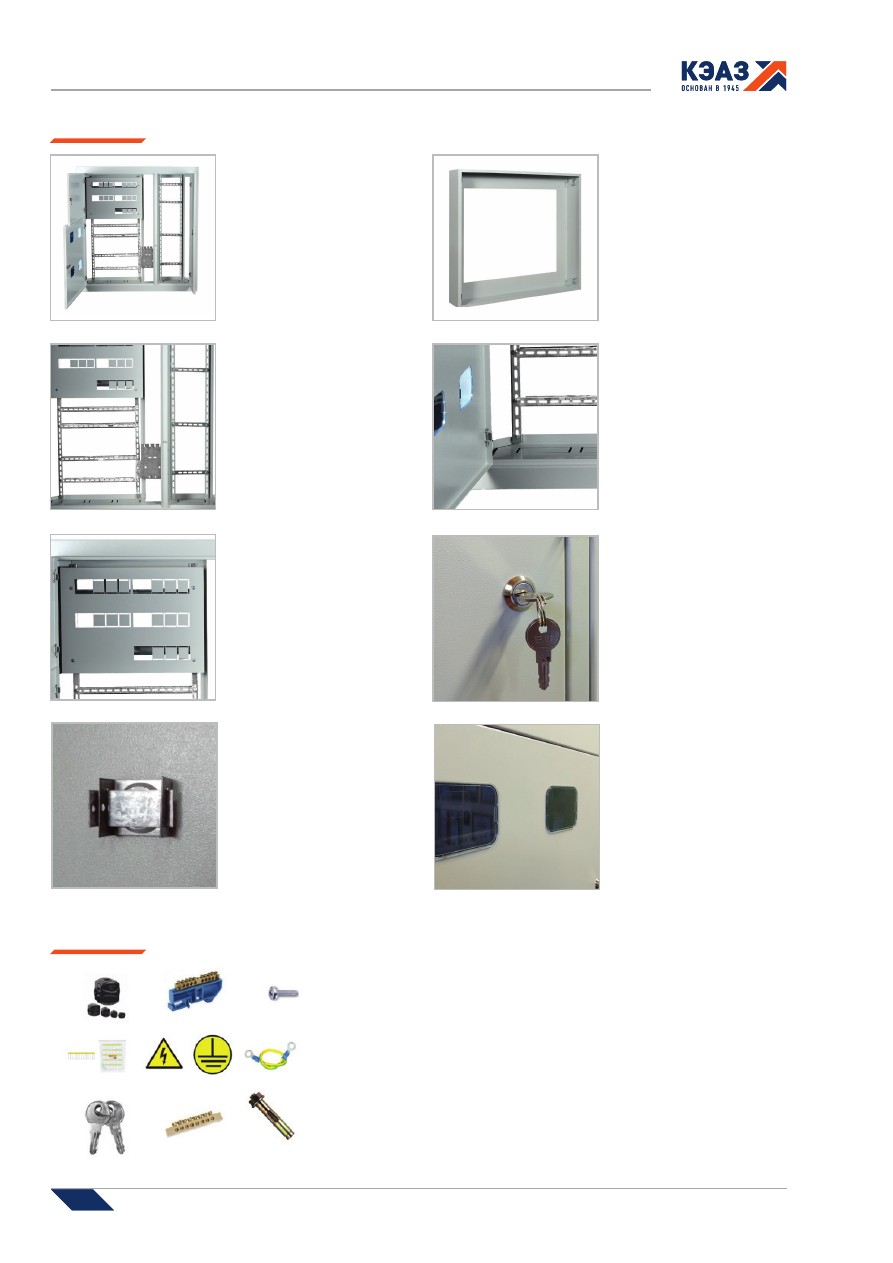

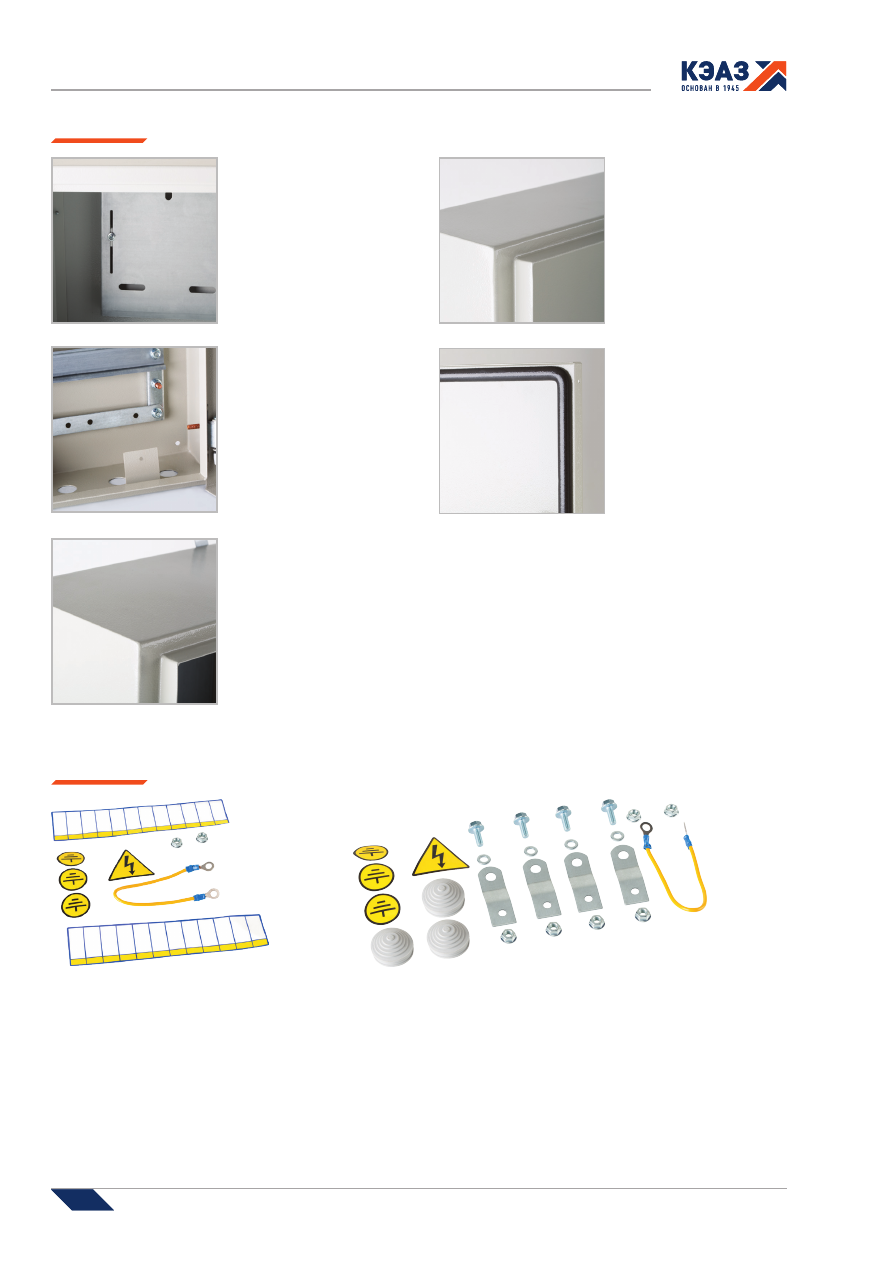

Комплектация

В исполнении IP31:

знаки электробезопасности;

маркировочная таблица;

проводник заземления.

В исполнении IP54:

кронштейны для крепления к стене;

метизы;

знаки электробезопасности;

маркировочная таблица;

проводник заземления;

сальники.

Защитный желоб в

исполнении IP54.

469

Корпуса металлические

469

Структура условного обозначения

Пример записи обозначения корпуса металлического щита учетно-распределительного навесного, тип счетчика трехфазный,

максимальное количество модулей 12 с одной дверцей, габариты 540х310х165, степень защиты IP31, климатического

исполнения и категории размещения УХЛ3, торговой марки КЭАЗ:
Корпус металлический ЩУРн-3/12-0-540х310х165-IP31-УХЛ3-КЭАЗ

ЩУРн(в)-Х

1

2

3

4

хX

5

хХ

6

7

…-Х

8

...-КЭАЗ

Технические характеристики металлических корпусов

Наименование параметра

Значение параметра

Вид установки

Навесной, встраиваемый

Толщина металла корпуса

0,8-1 мм (в зависимости от исполнения)

Номинальный ток

До 125 А

Тип применяемых аппаратов

Модульные

Степень защиты

IP31, IP54

Климатическое исполнение и категория размещения

УХЛ3 для IP31, УХЛ2 для IP54

Тип покрытия

Порошковое, шагрень

Цвет

RAL 7035, RAL 7032

Угол открытия двери

Не менее 95°

Артикулы

ЩУРн(в)

- Обозначение серии корпуса:

ЩУРн - навесное исполнение
ЩУРв - встраиваемое исполнение

Х

1

- Обозначение типа счетчика: 1 - однофазный; 3 - трехфазный

Х

2

- Обозначение максимального количества модулей

Х

3

- Обозначение модификации: 0 - с одной внешней дверцей

Х

4

хХ

5

хX

6

- Обозначение габаритов корпуса (ВхШхГ)

Х

7

- Обозначение степени защиты: IP31; IP54

Х

8

- Обозначение климатического исполнения и категории размещения: УХЛ3; УХЛ2

КЭАЗ

- Торговая марка

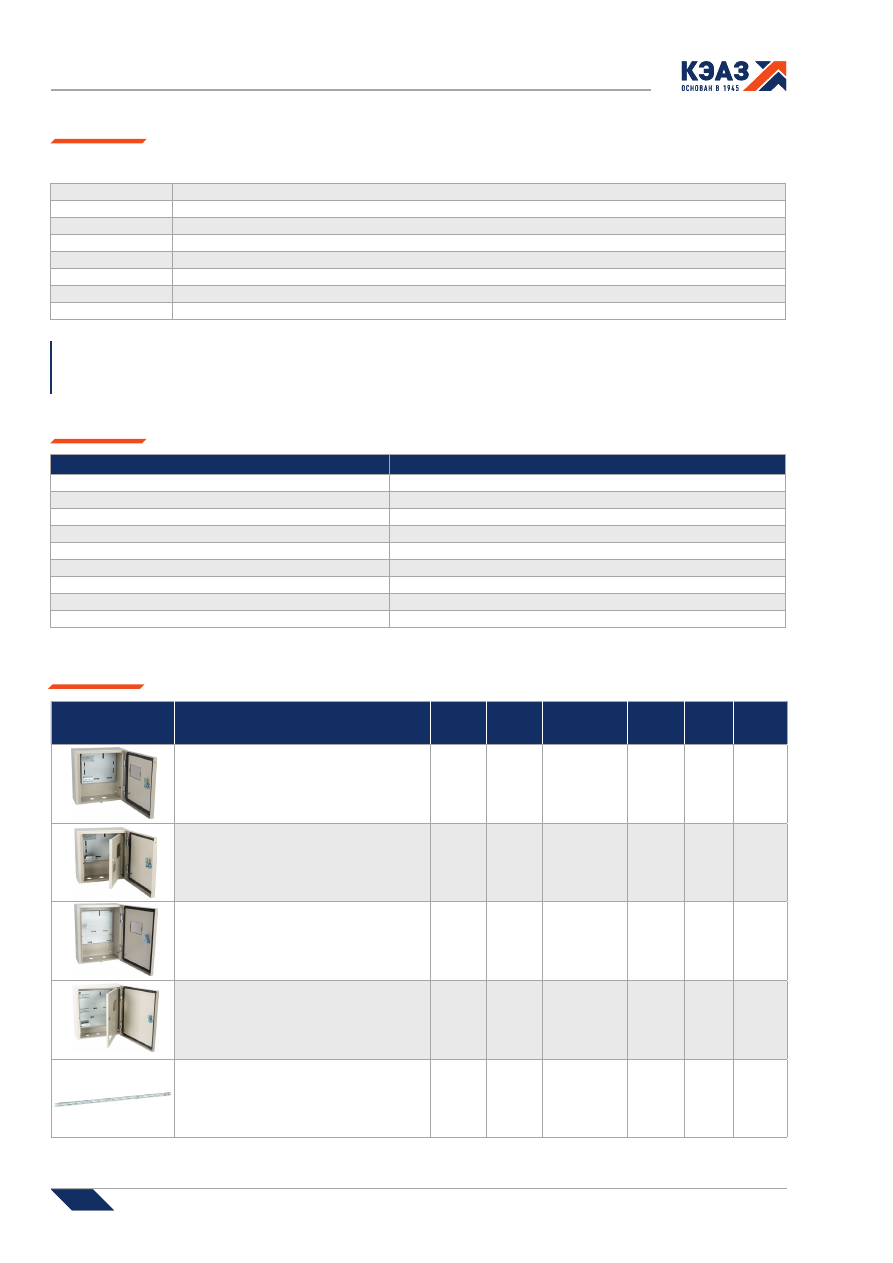

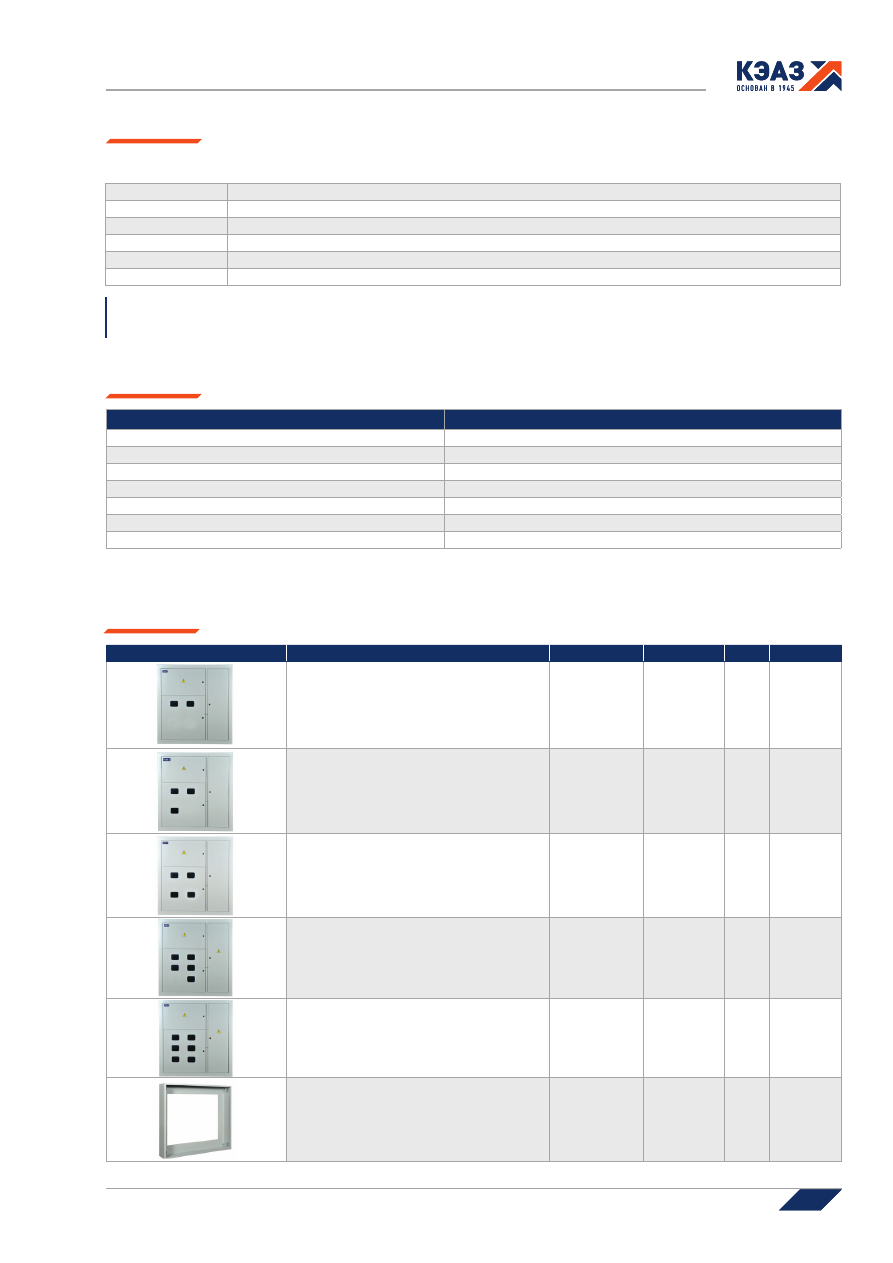

Наименование

Степень

защиты

Тип

счетчика

Максимальное

количество

модулей

Цвет

Вес, кг  Артикул

Корпус металлический
ЩУРн-1/12-0-395х310х165-IP31-УХЛ3-КЭАЗ

IP31

1

12

RAL 7035

4,5

243783



Корпус металлический
ЩУРн-3/12-0-540х310х165-IP31-УХЛ3-КЭАЗ

IP31

3

12

RAL 7035

6,1

243784



Корпус металлический
ЩУРн-1/12-0-395х310х165-IP54-УХЛ2-КЭАЗ

IP54

1

12

RAL 7032

6,1

243785



Корпус металлический
ЩУРн-3/12-0-540х310х165-IP54-УХЛ2-КЭАЗ

IP54

3

12

RAL 7032

7,4

243786



Корпус металлический
ЩУРв-1/12-0-480х320х165-IP31-УХЛ3-КЭАЗ

IP31

1

12

RAL 7035

4,6

243781



Корпус металлический
ЩУРв-3/12-0-550х320х165-IP31-УХЛ3-КЭАЗ

IP31

3

12

RAL 7035

6,4

243782

470

470

Корпуса металлические

56

1

3

отв

.

28

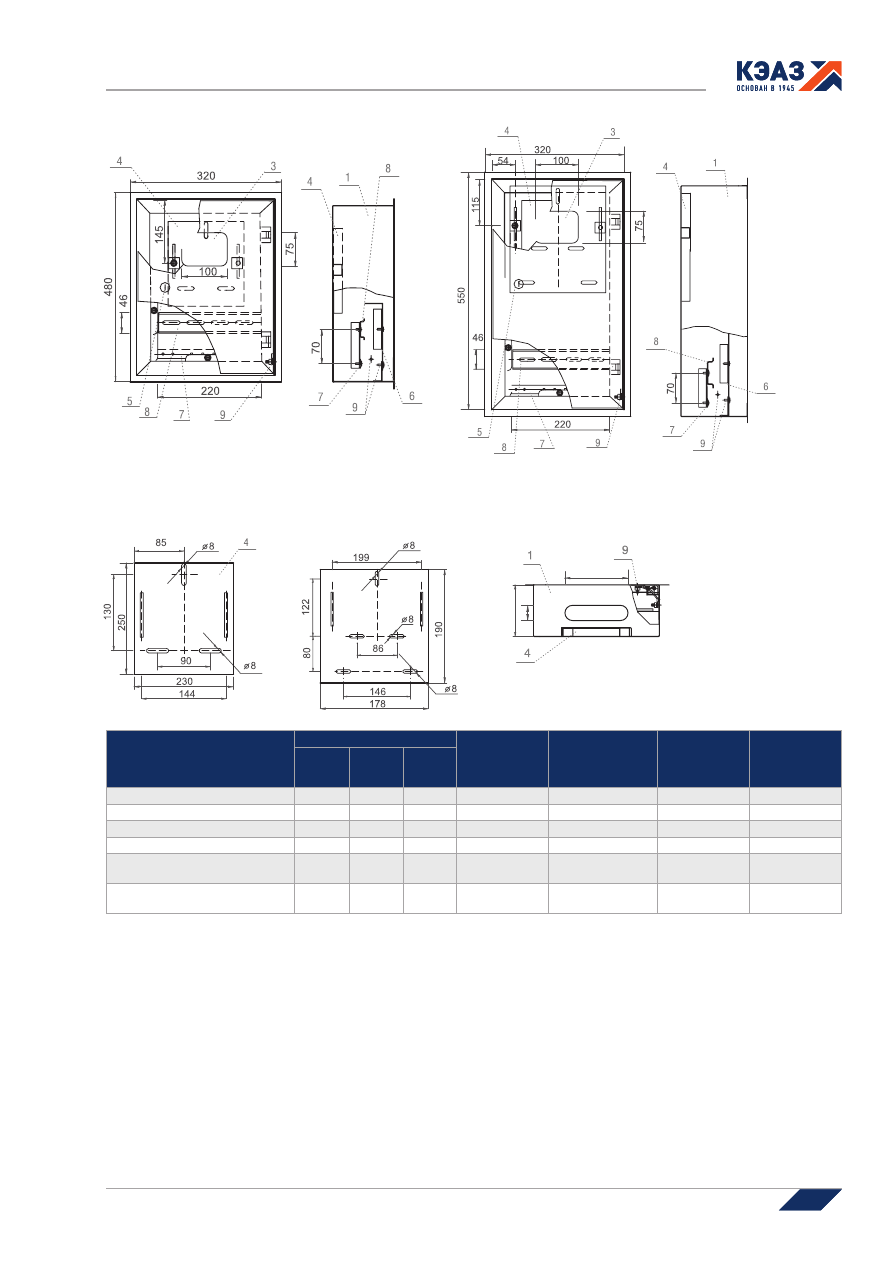

Габаритные и установочные размеры

ЩУРн-1/12-0

ЩУРн-3/12-0

Панель

ЩУРн/ЩУРв-1/12-0

Панель

ЩУРн-1/12-0, ЩУРн-3/12-0

Панель

ЩУРн/ЩУРв-3/12-0

1- корпус;

2 - дверь;

3 - окно;

4 - панель;

5 - замок;

6 - фальш-панель;

7 - полоса

заземления;

8 - DIN-рейка;

9 - шпилька

заземления.

Комплект поставки

Наименование

Количество на один корпус, шт.

IP31

IP54

Корпус металлический

1

Замок и комплект ключей

1

Информационное окно

1

Панель под счетчик

1

Полоса под Din-рейку

1

Din-рейка

+

Фальш-панель

+

Проводник заземления

1

Сальники

-

+

Комплект крепления к стене

-

1

Знак-наклейка «Осторожно! Электрическое напряжение»

1

Знак-наклейка «Заземление»

2

Таблица для маркировки аппаратов

1

471

471

Корпуса металлические

56

1

03

140

Наименование

Габаритные размеры, мм

Габаритные

размеры ниши

(ВхШ), мм

Габаритные

размеры

монтажной
панели, мм

Количество
вводов, шт.

Диаметр ввода

(d), мм

Высота  Ширина  Глубина

ЩУРн-1/12-0-395х310х165-IP31-УХЛ3

395

310

165

-

178х190

3 снизу

28

ЩУРн-3/12-0-540х310х165-IP31-УХЛ3

540

310

165

-

230х250

3 снизу

28

ЩУРн-1/12-0-395х310х165-IP54-УХЛ2

395

310

165

-

178х190

3 снизу

28

ЩУРн-3/12-0-540х310х165-IP54-УХЛ2

540

310

165

-

230х250

3 снизу

28

ЩУРв-1/12-0-480х320х165-IP31-УХЛ3

480

320

165

445х285

178х190

по 1 сверху и

снизу

140х30 (овал)

ЩУРв-3/12-0-550х320х165-IP31-УХЛ3

550

320

165

515х285

230х250

по 1 сверху и

снизу

140х30 (овал)

ЩУРв-1/12-0

ЩУРв-3/12-0

Панель

ЩУРн/ЩУРв-1/12-0

Панель

ЩУРн/ЩУРв-3/12-0

ЩУРв-1/12-0, ЩУРв-3/12-0

1- корпус;

2 - дверь;

3 - окно;

4 - панель;

5 - замок;

6 - фальш-панель;

7 - полоса заземления;

8 - DIN-рейка;

9 - шпилька заземления.

472

Корпуса металлические

472

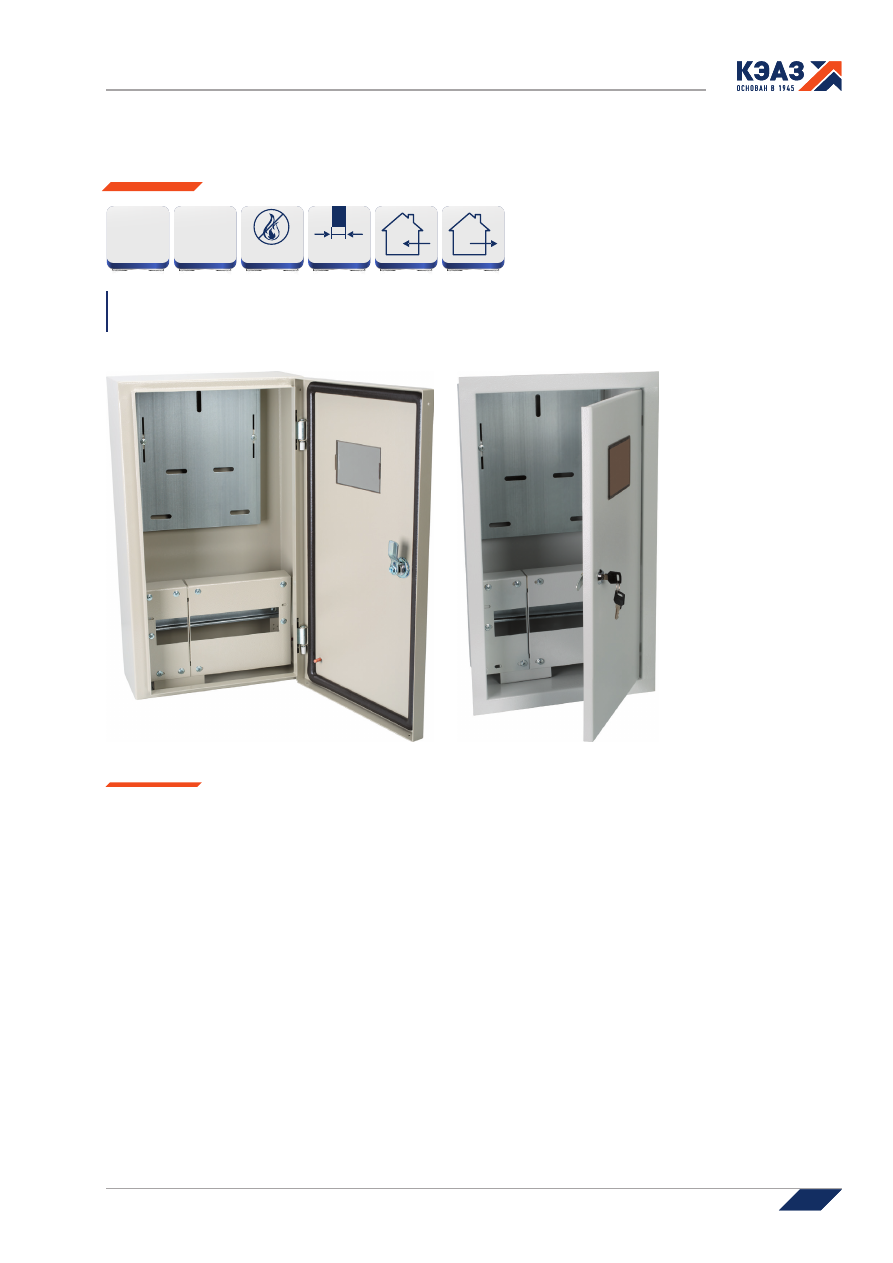

Металлические корпуса ЩУ предназначены для сборки щитов учета электроэнергии с использованием модульной

аппаратуры, для ввода и учета электроэнергии, а также для защиты сетей напряжением 220/380 В от токов перегрузки и

короткого замыкания.

Корпуса щитов ввода и учета электроэнергии

металлические серии ЩУ



удобство монтажа и эксплуатации;



реализация любых технических решений на токи до 100 А;



защита от проникновения грязи и воды при открытии дверцы;



устойчивость геометрии к внешним воздействиям;



долговечность обеспечивается повышенной коррозионной стойкостью.

Преимущества

НЕ ПОДДЕРЖИ-

ВАЕТ ГОРЕНИЕ

100

 А

IP54

1,2 мм

473

Корпуса металлические

473

Особенности конструкции

Монтажная рейка для

крепления шин.

Уплотнитель из вспененного

полиуретана.

Защитный желоб.

Оперативная панель имеет

окно для снятия показаний

электросчетчика и прорезь

для доступа к аппарату.

Крепится к корпусу при

помощи петель и запирается

индивидуальным замком-

защелкой.

Комплектация

Кронштейны для крепления к стене;

метизы;

знаки электробезопасности;

проводник заземления;

сальники.

Полностью проваренные

швы.

474

Корпуса металлические

474

Структура условного обозначения

Пример записи обозначения корпуса металлического щита учетного с одним трехфазным счетчиком, оперативной панелью,

габаритами 445х400х150, степень защиты IP54, климатического исполнения и категории размещения УХЛ2, торговой марки

КЭАЗ:

Корпус металлический ЩУ-3/1-1-445х400х150-IP54-УХЛ2-КЭАЗ

ЩУ-Х

1

2

3

4

хX

5

хХ

6

7

…-Х

8

…-КЭАЗ

Технические характеристики

Наименование параметра

Значение параметра

Вид установки

Навесной

Толщина металла корпуса

1,0-1,2 мм (в зависимости от исполнения)

Номинальный ток

До 100 А

Тип применяемых аппаратов

Модульные

Степень защиты

IP54

Климатическое исполнение и категория размещения

УХЛ2 для IP54

Тип покрытия

Порошковое, шагрень

Цвет

RAL 7032

Угол открытия двери

Не менее 95°

Артикулы

ЩУ

- Обозначение серии корпуса:

Х

1

- Обозначение типа счетчика: 1 - однофазный; 3 - трехфазный

Х

2

- Обозначение количества счетчиков

Х

3

- Обозначение модификации: 0 - с одной внешней дверцей; 1 - с оперативной панелью в виде дверцы

Х

4

хX

5

хХ

6

- Обозначение габаритов корпуса (ВхШхГ)

Х

7

- Обозначение степени защиты: IP54

Х

8

- Обозначение климатического исполнения и категории размещения: УХЛ2

КЭАЗ

- Торговая марка

Наименование

Степень

защиты

Тип

счетчика

Максимальное

количество

модулей

Цвет

Вес, кг  Артикул



Корпус металлический ЩУ-1/1-0-310х300х150-
IP54-УХЛ2-КЭАЗ

IP54

1

6 (2,4)

RAL 7032

5,3

243787



Корпус металлический ЩУ-1/1-1-310х300х150
IP54-УХЛ2-КЭАЗ

IP54

1

6 (2,4)

RAL 7032

6,3

243788



Корпус металлический ЩУ-3/1-0-395х310х150-
IP54-УХЛ2-КЭАЗ

IP54

3

12 (4, 4,4)

RAL 7032

5,6

243789



Корпус металлический ЩУ-3/1-1-445х400х150-
IP54-УХЛ2-КЭАЗ

IP54

3

12 (4, 4,4)

RAL 7032

9,5

243790



Комплект монтажа к столбу КМКС-КЭАЗ (комплект
2 шт.)









0,4

243791

475

475

Корпуса металлические

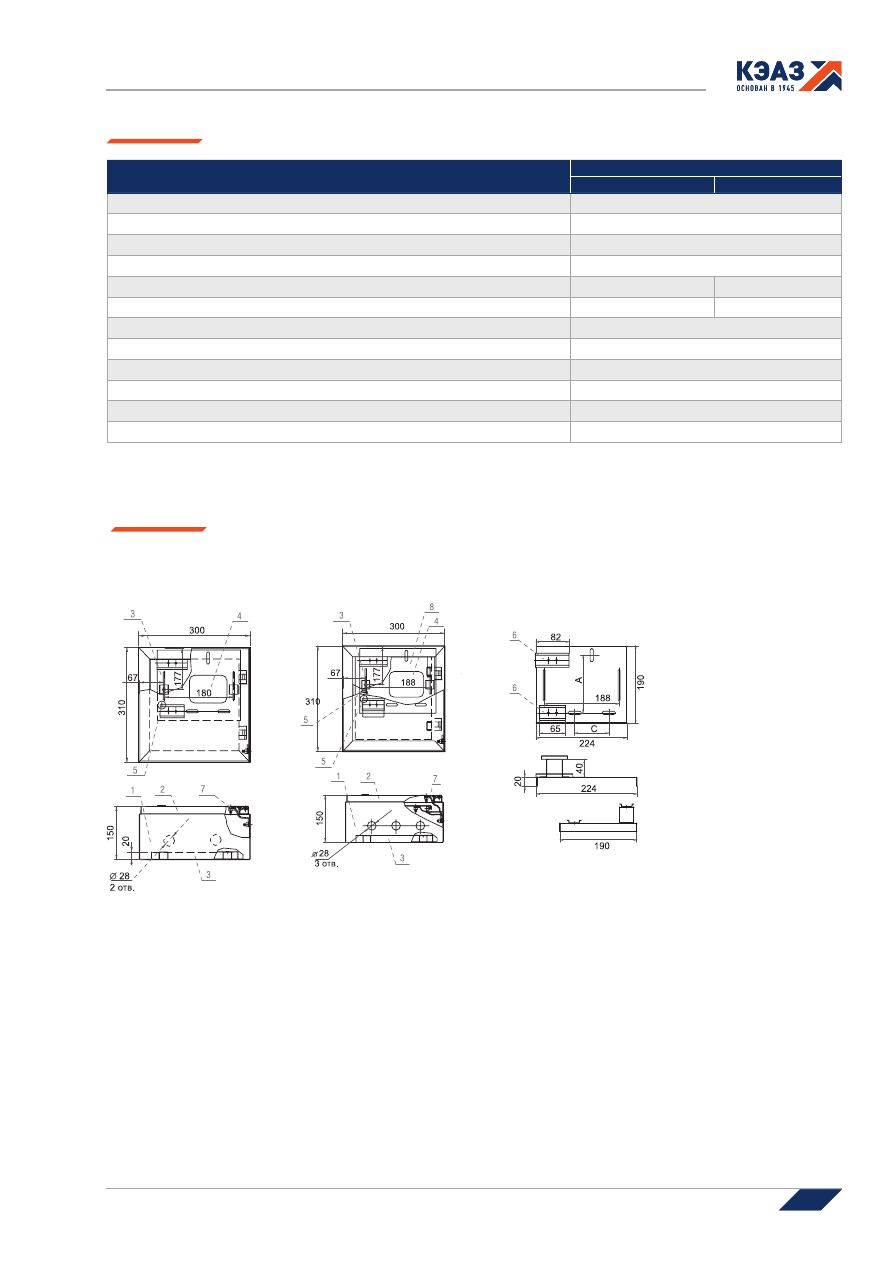

Габаритные и установочные размеры

ЩУ 1/1-0

без оперативной панели

ЩУ 1/1-0

с оперативной панелью

(дверцей)

Монтажная панель

ЩУ 1/1

1- корпус;

2 - дверь;

3 - панель;

4 - окно;

5 - замок;

6 - DIN-рейка;

7 - провод заземления;

8 - дверь внутренняя.

Комплект поставки

Наименование

Количество на один корпус, шт.

без операт. панели

С операт. панелью

Корпус металлический

1

Замок и комплект ключей

1

Информационное окно

1

Панель монтажная с установленными Din-рейками на соответствующее число аппаратов

1

Оперативная панель

-

1

Полоса под Din-рейку

-

1

Din-рейка

+

Проводник заземления

1

Сальники

+

Комплект крепления к стене

1

Знак-наклейка «Осторожно! Электрическое напряжение»

1

Знак-наклейка «Заземление»

2

476

476

Корпуса металлические

Наименование

Габаритные размеры, мм

Габаритные

размеры

монтажной

панели, мм

Посадочное

отверстие под

счетчик (АхС),

мм

Количество

вводов, шт.

Диаметр

ввода (d), мм

Высота Ширина  Глубина

ЩУ-1/1-0-310х300х150-IP54-УХЛ2

310

300

150

190х224

142х85

2 снизу

28

ЩУ-1/1-1-310х300х150 IP54-УХЛ2

310

300

150

190х224

142х85

3 снизу

28

ЩУ-3/1-0-395х310х150-IP54-УХЛ2

395

310

150

255х240

130х90

3 снизу

28

ЩУ-3/1-1-445х400х150-IP54-УХЛ2

445

400

150

313х300

130х90

3 снизу

28

КМКС (комплект  2 шт.)

15

1250

-









ЩУ 3/1-0 без оперативной панели

Монтажная панель ЩУ 3/1-0

ЩУ 3/1-1 с оперативной панелью (дверцей)

Монтажная панель ЩУ 3/1-0

477

Корпуса металлические

477

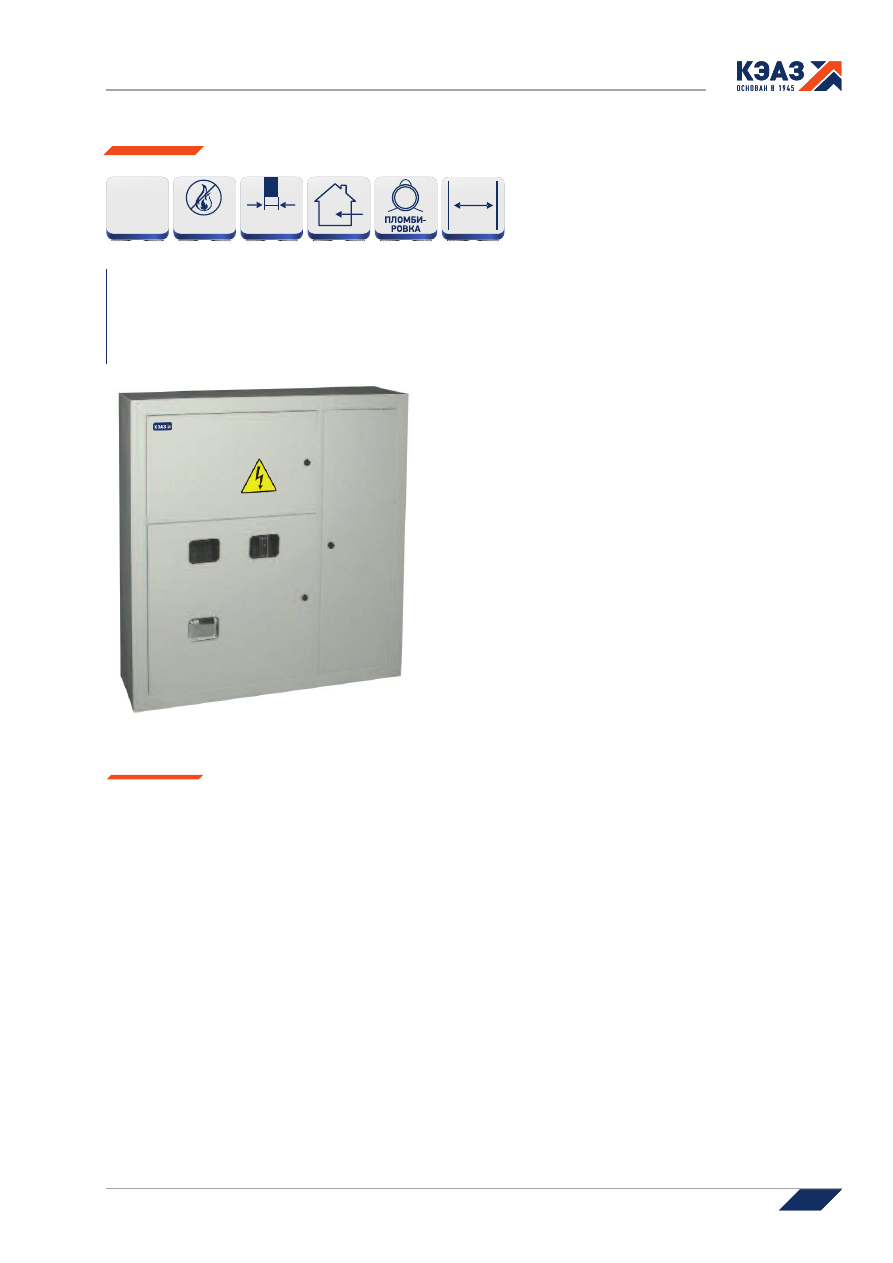

Щит этажный используется для сборки этажных распределительных щитов, предназначенных для приема и распределения

электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких

замыканиях.

Корпус щита этажного состоит из трех отсеков:

- вводно-учетный;

- распределительный;

- слаботочный отсек.

Корпуса металлические щитов этажных серии ЩЭ



удобство монтажа;



устойчивость корпуса к внешним воздействиям;



набор монтажных аксессуаров в комплекте;



высокий уровень электробезопасности;



повышенная коррозионная стойкость.

Преимущества

НЕ ПОДДЕРЖИ-

ВАЕТ ГОРЕНИЕ

IP31

1 мм

60

модулей

478

Корпуса металлические

478

Особенности конструкции

Возможность установки щита

с проложенным силовым

кабелем.

Кожух навесного

исполнения.

Регулировка крепежных

элементов.

Усиленные каркасные дуги.

Фальш-панель ограничивает

доступ к токоведущим

элементам.

Комплектация

۰ замок и комплект ключей;

۰ маркировочная таблица;

۰ знак-наклейка «Осторожно!

Электрическое напряжение»;

۰ комплект для монтажа;

۰ зажим ответвительный;

۰ шина N «ноль»;

۰ шина PEN «земля-ноль»;

۰ винт М4x10;

۰ анкерный болт.

Надежный замок с ключом.

Место пломбировки учетного

отсека.

Окна для снятия показаний

счетчика.

479

Корпуса металлические

479

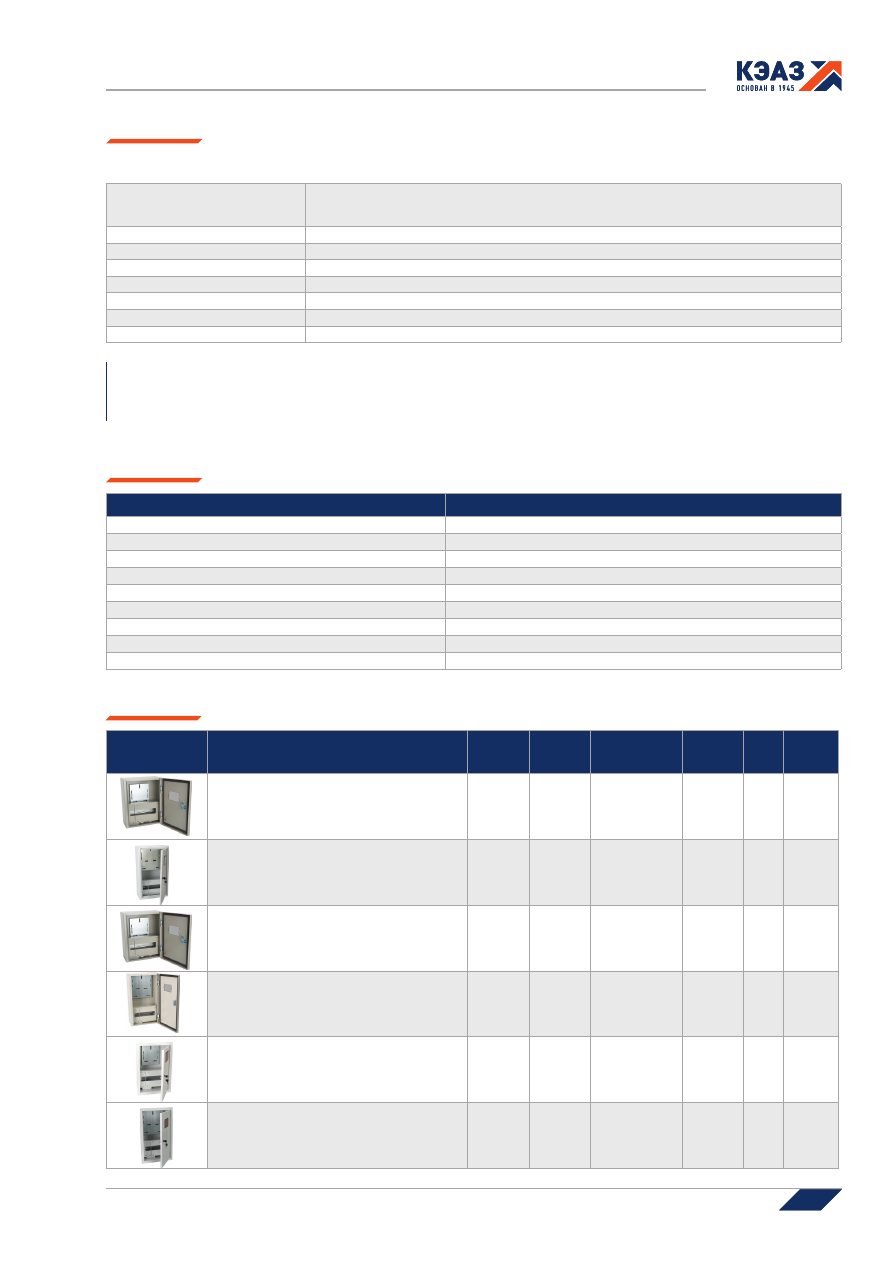

Структура условного обозначения

Пример записи обозначения корпуса металлического щита этажного, с 2 счетчиками, с габаритами 1000х960х155, степенью

защиты IP31, климатического исполнения и категорией размещения УХЛ3, торговой марки КЭАЗ:

Щит этажный ЩЭ-2-1000х960х155-IP31-УХЛ3-КЭАЗ

ЩЭ-Х

1

2

хХ

3

хХ

4

-X

5

6

-КЭАЗ

Технические характеристики

Наименование параметра

Значение параметра

Вид установки

Навесной*, встроенный

Толщина металла корпуса

1,0 мм

Степень защиты

IP31

Климатическое исполнение и категория размещения

УХЛ3

Тип покрытия

Порошковое, шагрень

Цвет

RAL 7035

Угол открытия двери

Не менее 95°

Артикулы

ЩЭ

- Обозначение серии корпуса

Х

1

- Количество счетчиков

Х

2

хХ

3

хХ

4

- Обозначение габаритов корпуса (ВхШхГ)

Х

5

- Обозначение степени защиты: IP31

Х

6

- Обозначение климатического исполнения и категории размещения

КЭАЗ

- Торговая марка

*необходим кожух для навесного исполнения

Внешний вид

Наименования

Степень защиты

Цвет

Вес, кг

Артикул

ЩЭ-2-1000х960х155-IP31-УХЛ3

IP31

RAL  7035

20

260446

ЩЭ-3-1000х960х155-IP31-УХЛ3

IP31

RAL  7035

20,1

260448

ЩЭ-4-1000х960х155-IP31-УХЛ3

IP31

RAL  7035

20,2

260449

ЩЭ-5-1000х960х155-IP31-УХЛ3

IP31

RAL  7035

20,3

260450

ЩЭ-6-1000х960х155-IP31-УХЛ3

IP31

RAL  7035

20,4

260451

Кожух для навесного исполнения-995х995х168-ЩЭ

IP31

RAL  7035

9,58

260452

480

Корпуса металлические

480

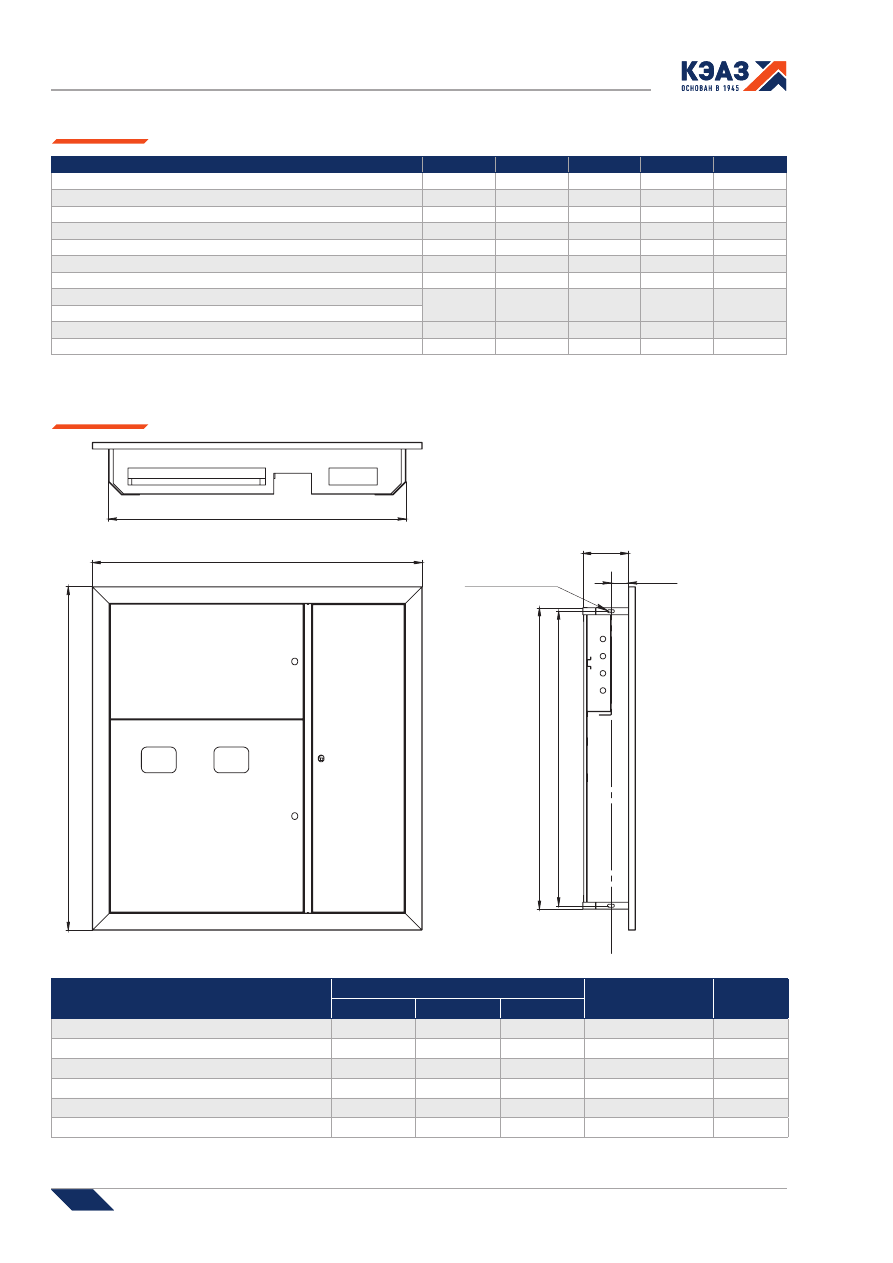

Габаритные и установочные размеры

4 прорези 20х9

960

880

135

51,50

890

1000

860

Наименование

Габаритные размеры, мм

Габариты ниши

Количество

счетчиков

Высота

Ширина

Глубина

ЩЭ-2-1000х960х155-IP31-УХЛ3

1000

960

155

890х880х135

2

ЩЭ-3-1000х960х155-IP31-УХЛ3

1000

960

155

890х880х135

3

ЩЭ-4-1000х960х155-IP31-УХЛ3

1000

960

155

890х880х135

4

ЩЭ-5-1000х960х155-IP31-УХЛ3

1000

960

155

890х880х135

5

ЩЭ-6-1000х960х155-IP31-УХЛ3

1000

960

155

890х880х135

6

Кожух для навесного исполнения-995х995х168-ЩЭ

995

995

168

Комплект поставки

Наименование

ЩЭ-4

ЩЭ-3

ЩЭ-4

ЩЭ-5

ЩЭ-6

Корпус металлический

1

1

1

1

1

Замок и комплект ключей

+

+

+

+

+

Маркировочная таблица

+

+

+

+

+

Знак-наклейка «Осторожно! Электрическое напряжение»

+

+

+

+

+

Комплект для монтажа

+

+

+

+

+

Зажим ответвительный У-733М (16-35/1,5-10 мм2) IP20

5

5

5

5

5

Шина N «ноль»

2

3

4

5

6

Шина PEN «земля-ноль» 6´9 мм 8/2

2

3

4

5

6

(8 групп/креп по краям)
Винт М4x10

4

6

8

10

12

Анкерный болт с/г 8х65 оц.

4

4

4

4

4

481

Корпуса металлические

481

Корпуса металлические. Устройства этажные

распределительные модульные серии УЭРМ.

Корпус устройства этажного распределительного УЭРМ используется для приема и распределения электрической энергии,

от перегрузок и от токов короткого замыкания, а также для размещения устройств телефонной, радиотрансляционной и

телевизионной сетей. Навесная конструкция короба УЭРМ предназначена для прокладки магистралей без штробления стен.

УЭРМ представляет собой сборно-разборную конструкцию, состоящую из отдельных элементов:

- Короб электротехнический (КЭТ), в комплекте с компенсатором высоты;

- Короб связи и сигнализации (КСС), в комплекте с компенсатором высоты;

- Ящик учета и распределения (ЯУР).



различные варианты исполнений (по высоте, количеству квартир, правое/левое исполнение);



удобство монтажа и эксплуатации;



повышенная коррозионная стойкость.

Преимущества

НЕ ПОДДЕРЖИ-

ВАЕТ ГОРЕНИЕ

IP31

0,8 мм















содержание      ..     28      29      30      31     ..
