Выключатели-разъединители и разъединители низковольтные

194

Технические характеристики

 Наименование параметра

Значение параметра

ГЛАВНЫЕ ЦЕПИ

Номинальное рабочее напряжение (U

e

), В:

ВР32-Ф; ВР32

переменный ток

380, 660

постоянный ток

220, 440

Номинальное напряжение изоляции (U

i

), В

660

Условный тепловой ток на открытом воздухе (I

th

), А

100; 250; 400; 630

Условный тепловой ток для аппаратов, встраиваемых в оболочку (l

the

), А

80; 200; 315; 500

Механическая износостойкость, циклов ВО

- на токи 100 и 250 А

25000

- на токи 400 и 630 А

16000

Сечение подключаемых проводников, мм

2

- на токи 100 А

10...50

- на токи 250 А

70...150

- на ток 400 А

120...3х120

- на ток 630 А

150...4х120

Категории применения

АС-20 В - без камер,

АС-21 В, АС-22 В - с камерами

Степень защиты

IP00

ВСПОМОГАТЕЛЬНЫЕ ЦЕПИ

Число вспомогательных контактов (на аппарат) на одно направление

Один (1 размыкающий, 1 замыкающий)

                                                                               на два направления

Два

Номинальный рабочий ток (I

e

), А

2,5

Номинальное рабочее напряжение частоты 50 Гц (U

e

), В

220

Категория применения

АС-15; DC-13

ХАРАКТЕРИСТИКИ В УСЛОВИЯХ КОРОТКОГО ЗАМЫКАНИЯ

Условный тепловой ток аппарата, А

100

250

400

630

Номинальный кратковременно выдерживаемый ток, кА

5

8

11

16

Номинальный условный ток короткого замыкания, кА

8

14

22

32

Выключатели-разъединители и разъединители низковольтные

195

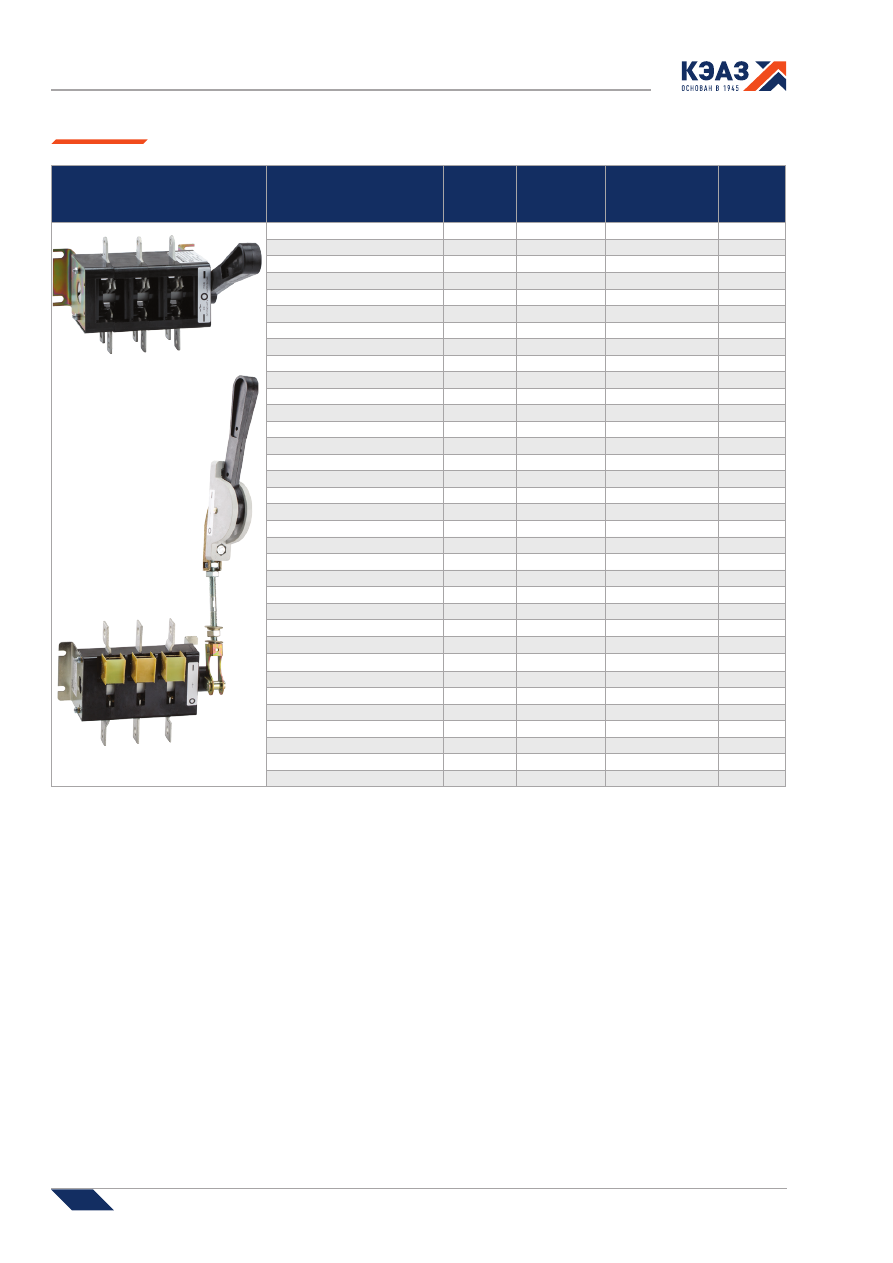

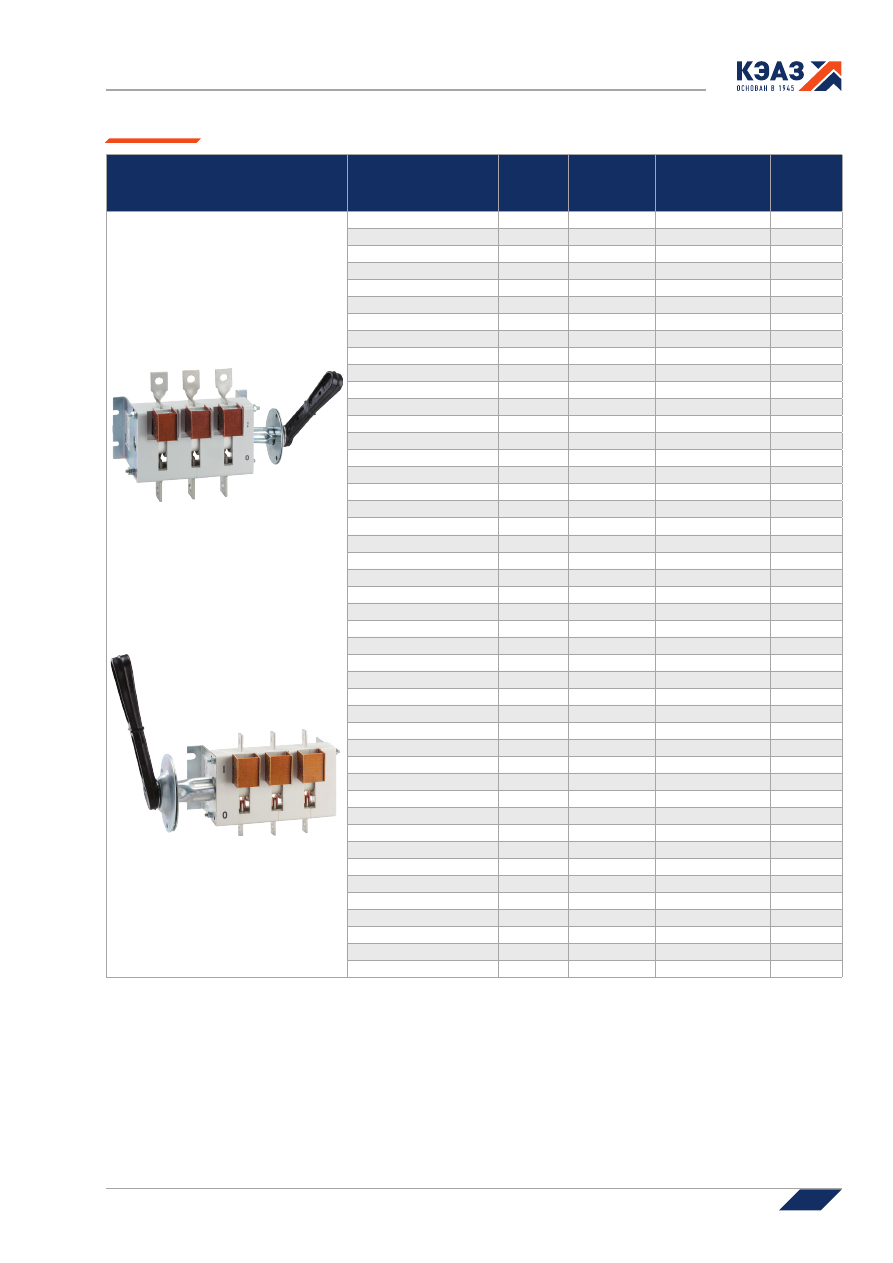

Артикулы ВР32

Наименование

Количество

полюсов

Номинальный

ток,  А

Номинальный

кратковременно

выдерживаемый

ток, кА

Артикул

ВР32-31-А30220-100А-УХЛ3

3

100

5

103374

ВР32-31-А30221-100А-УХЛ3

3

100

5

103431

ВР32-31-А31240-100А-УХЛ3

3

100

5

103375

ВР32-31-А70220-100А-УХЛ3

3

100

5

103387

ВР32-31-А70240-100А-УХЛ3

3

100

5

103350

ВР32-31-А71240-100А-УХЛ3

3

100

5

103388

ВР32-31-В30250-100А-УХЛ3

3

100

5

103369

ВР32-31-В31250-100А-УХЛ3

3

100

5

103367

ВР32-31-В70250-100А-УХЛ3

3

100

5

103349

ВР32-31-В71250-100А-УХЛ3

3

100

5

103386

ВР32-35-А30220-250А-УХЛ3

3

250

8

103377

ВР32-35-А30221-250А-УХЛ3

3

250

8

103432

ВР32-35-А30240-250А-УХЛ3

3

250

8

103351

ВР32-35-А31240-250А-УХЛ3

3

250

8

103378

ВР32-35-А70220-250А-УХЛ3

3

250

8

103392

ВР32-35-А70221-250А-УХЛ3

3

250

8

115610

ВР32-35-А71240-250А-УХЛ3

3

250

8

103393

ВР32-35-В30250-250А-УХЛ3

3

250

8

103371

ВР32-35-В31250-250А-УХЛ3

3

250

8

103370

ВР32-35-В31251-250А-УХЛ3

3

250

8

103362

ВР32-35-В70250-250А-УХЛ3

3

250

8

103353

ВР32-35-В71250-250А-УХЛ3

3

250

8

103390

ВР32-35-В71251-250А-УХЛ3

3

250

8

103426

ВР32-37-А30220-400А-УХЛ3

3

400

11

103380

ВР32-37-А31240-400А-УХЛ3

3

400

11

103381

ВР32-37-А70220-400А-УХЛ3

3

400

11

103397

ВР32-37-А71240-400А-УХЛ3

3

400

11

103398

ВР32-37-В30250-400А-УХЛ3

3

400

11

103419

ВР32-37-В30251-400А-УХЛ3

3

400

11

103418

ВР32-37-В31250-400А-УХЛ3

3

400

11

103416

ВР32-37-В31251-400А-УХЛ3

3

400

11

103363

ВР32-37-В70250-400А-УХЛ3

3

400

11

103355

ВР32-37-В71250-400А-УХЛ3

3

400

11

103395

ВР32-37-В71251-400А-УХЛ3

3

400

11

103429

ВР32-39-А30220-630А-УХЛ3

3

630

16

103383

ВР32-39-А30240-630А-УХЛ3

3

630

16

103357

ВР32-39-А31240-630А-УХЛ3

3

630

16

103384

ВР32-39-А70220-630А-УХЛ3

3

630

16

103402

ВР32-39-А71240-630А-УХЛ3

3

630

16

103403

ВР32-39-В30250-630А-УХЛ3

3

630

16

103423

ВР32-39-В31250-630А-УХЛ3

3

630

16

103420

ВР32-39-В31251-630А-УХЛ3

3

630

16

103365

ВР32-39-В70250-630А-УХЛ3

3

630

16

103358

ВР32-39-В71250-630А-УХЛ3

3

630

16

103400

ВР32-39-В71251-630А-УХЛ3

3

630

16

103430

Выключатели-разъединители и разъединители низковольтные

196

Артикулы ВР32Ф

Наименование

Количество

полюсов

Номинальный

ток,  А

Номинальный

кратковременно

выдерживаемый

ток, кА

Артикул

ВР32-31ф-А30220-100А-УХЛ3

3

100

5

110196

ВР32-31ф-А31240-100А-УХЛ3

3

100

5

110199

ВР32-31ф-А70220-100А-УХЛ3

3

100

5

110200

ВР32-31ф-А71240-100А-УХЛ3

3

100

5

110202

ВР32-31ф-В30250-100А-УХЛ3

3

100

5

110203

ВР32-31ф-В31250-100А-УХЛ3

3

100

5

110205

ВР32-31ф-В70250-100А-УХЛ3

3

100

5

110207

ВР32-31ф-В71250-100А-УХЛ3

3

100

5

110208

ВР32-35ф-А30220-250А-УХЛ3

3

250

8

110209

ВР32-35Ф-А30221-250А-УХЛ3

3

250

8

110210

ВР32-35ф-А31240-250А-УХЛ3

3

250

8

110212

ВР32-35ф-А70220-250А-УХЛ3

3

250

8

110213

ВР32-35ф-А71240-250А-УХЛ3

3

250

8

110215

ВР32-35ф-В30250-250А-УХЛ3

3

250

8

110216

ВР32-35ф-В31250-250А-УХЛ3

3

250

8

110218

ВР32-35ф-В70250-250А-УХЛ3

3

250

8

110220

ВР32-35ф-В71250-250А-УХЛ3

3

250

8

110221

ВР32-37ф-А30220-400А-УХЛ3

3

400

11

110222

ВР32-37ф-А31240-400А-УХЛ3

3

400

11

110225

ВР32-37ф-А70220-400А-УХЛ3

3

400

11

110226

ВР32-37ф-А71240-400А-УХЛ3

3

400

11

110228

ВР32-37ф-В30250-400А-УХЛ3

3

400

11

110229

ВР32-37ф-В31250-400А-УХЛ3

3

400

11

110231

ВР32-37Ф-В31251-400А-УХЛ3

3

400

11

110232

ВР32-37ф-В70250-400А-УХЛ3

3

400

11

110233

ВР32-37ф-В71250-400А-УХЛ3

3

400

11

110234

ВР32-39ф-А30220-630А-УХЛ3

3

630

16

110235

ВР32-39ф-А31240-630А-УХЛ3

3

630

16

110238

ВР32-39ф-А70220-630А-УХЛ3

3

630

16

110239

ВР32-39ф-А71240-630А-УХЛ3

3

630

16

110241

ВР32-39ф-В30250-630А-УХЛ3

3

630

16

110243

ВР32-39ф-В31250-630А-УХЛ3

3

630

16

110245

ВР32-39ф-В70250-630А-УХЛ3

3

630

16

110247

ВР32-39ф-В71250-630А-УХЛ3

3

630

16

110248

Выключатели-разъединители и разъединители низковольтные

197

Комплект поставки

Наименование

ВР32-31

ВР32-35

ВР32-37

ВР32-39

Выключатель-разъединитель ВР32 (ВР32Ф)

+

+

+

+

Крепежные детали для подключения внешних проводников

+

+

+

+

Рукоятка

+

+

+

+

Дугогасительные камеры

+*

+

+

+

Эксплуатационная документация

+

+

+

+

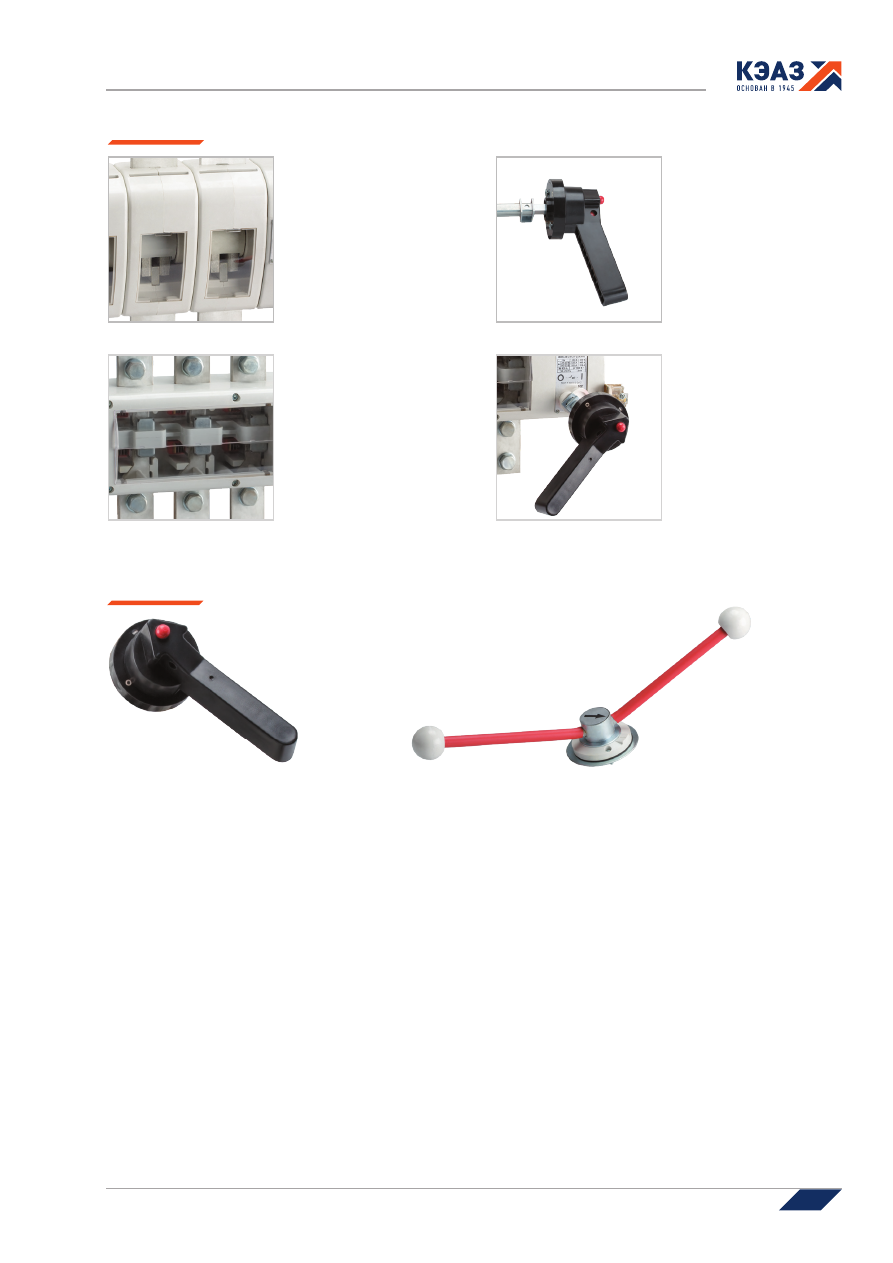

Артикулы аксессуаров

Наименование

Артикул

Комплект* дугогасительных камер ВР32-1Н**-100А-УХЛ3

110373

Комплект дугогасительных камер ВР32-1Н-250А-УХЛ3

110374

Комплект дугогасительных камер ВР32-1Н-400А-УХЛ3

110375

Комплект дугогасительных камер ВР32-1Н-630А-УХЛ3

110376

Комплект дугогасительных камер ВР32-2Н-100А-УХЛ3

110377

Комплект дугогасительных камер ВР32-2Н-250А-УХЛ3

110378

Комплект дугогасительных камер ВР32-2Н-400А-УХЛ3

110379

Комплект дугогасительных камер ВР32-2Н-630А-УХЛ3

110380

Рукоятка боковая несъемная ВР32-31/35/37-1Н-УХЛ3

116625

Рукоятка боковая несъемная ВР32-31/35/37-2Н-УХЛ3

226582

Рукоятка боковая несъемная ВР32-39-1Н-УХЛ3

219849

Рукоятка боковая несъемная ВР32-39-2Н-УХЛ3

226585

Рукоятка боковая смещенная ВР32-31-УХЛ3

110453

Рукоятка боковая смещенная ВР32-35/37-УХЛ3

110455

Рукоятка боковая смещенная ВР32-39-УХЛ3

110456

Рукоятка передняя смещенная ВР32-31/35/37-1Н-УХЛ3

220705

Рукоятка передняя смещенная ВР32-31/35/37-2Н-УХЛ3

129817

Рукоятка передняя смещенная ВР32-39-1Н-УХЛ3

220706

Рукоятка передняя смещенная ВР32-39-2Н-УХЛ3

146810

* опционально

* В комплекте 6 шт.

** 1Н - для исполнений на одно направление;

2Н - для исполнений на два направления.

Выключатели-разъединители и разъединители низковольтные

198

На одно направление с боковой

несъемной рукояткой

На одно направление с боковой

смещенной рукояткой

На одно направление с передней смещенной рукояткой

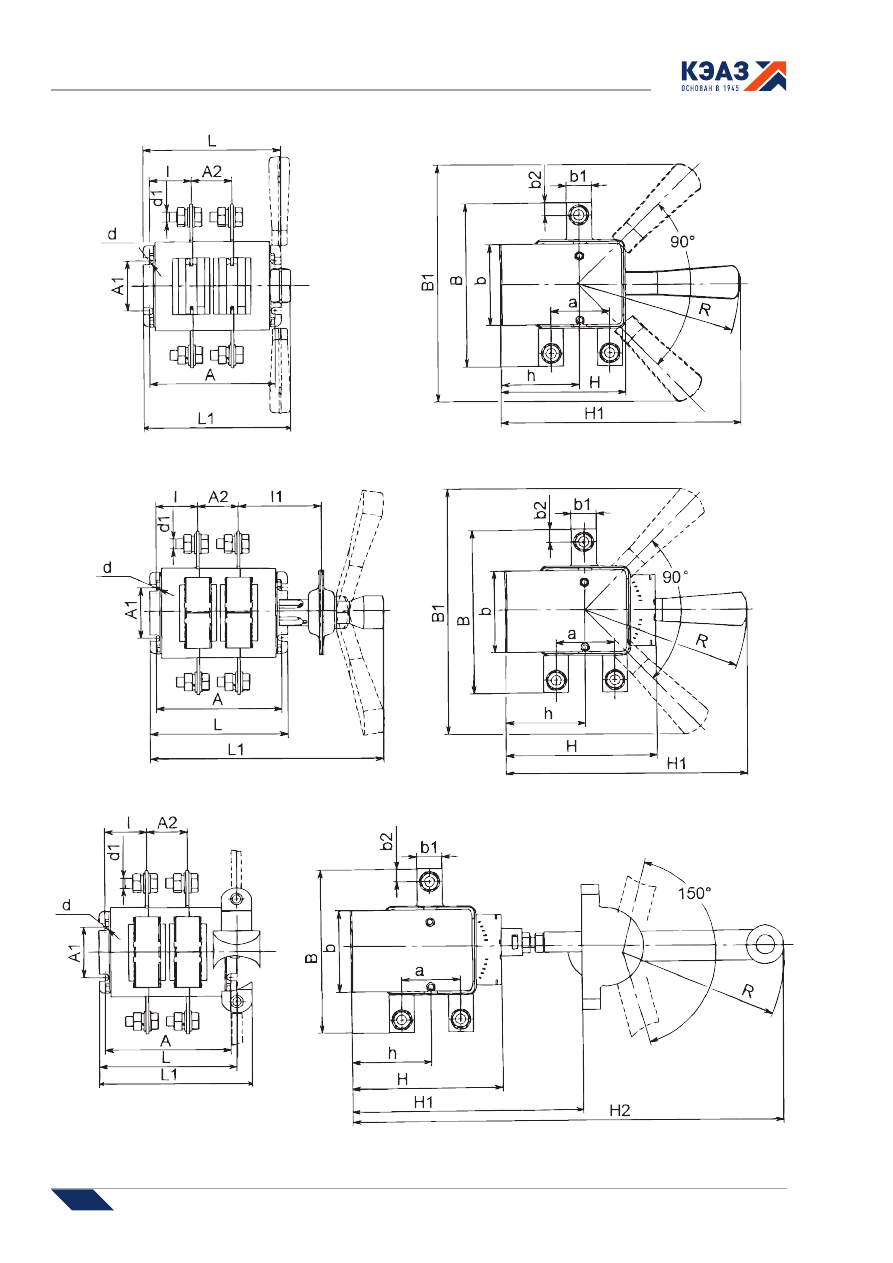

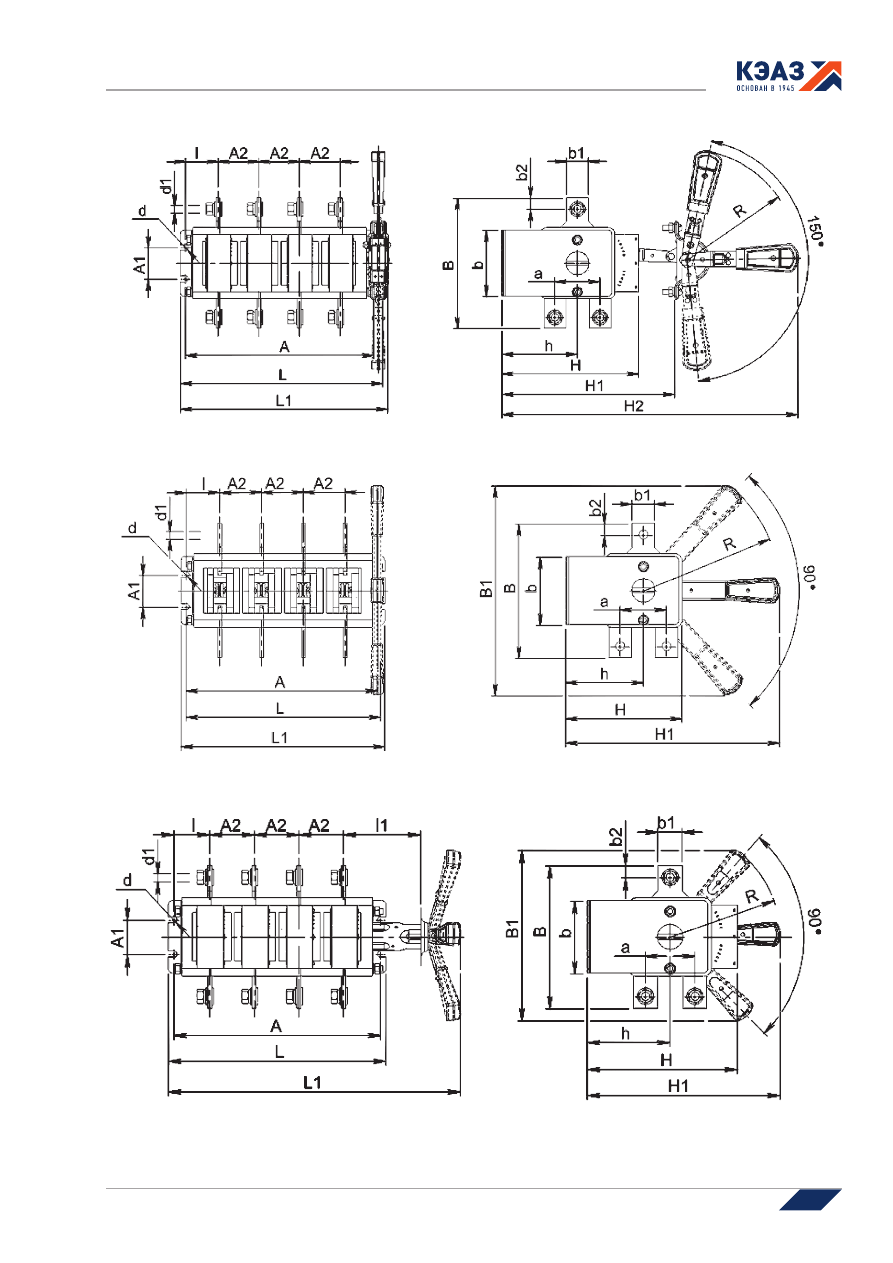

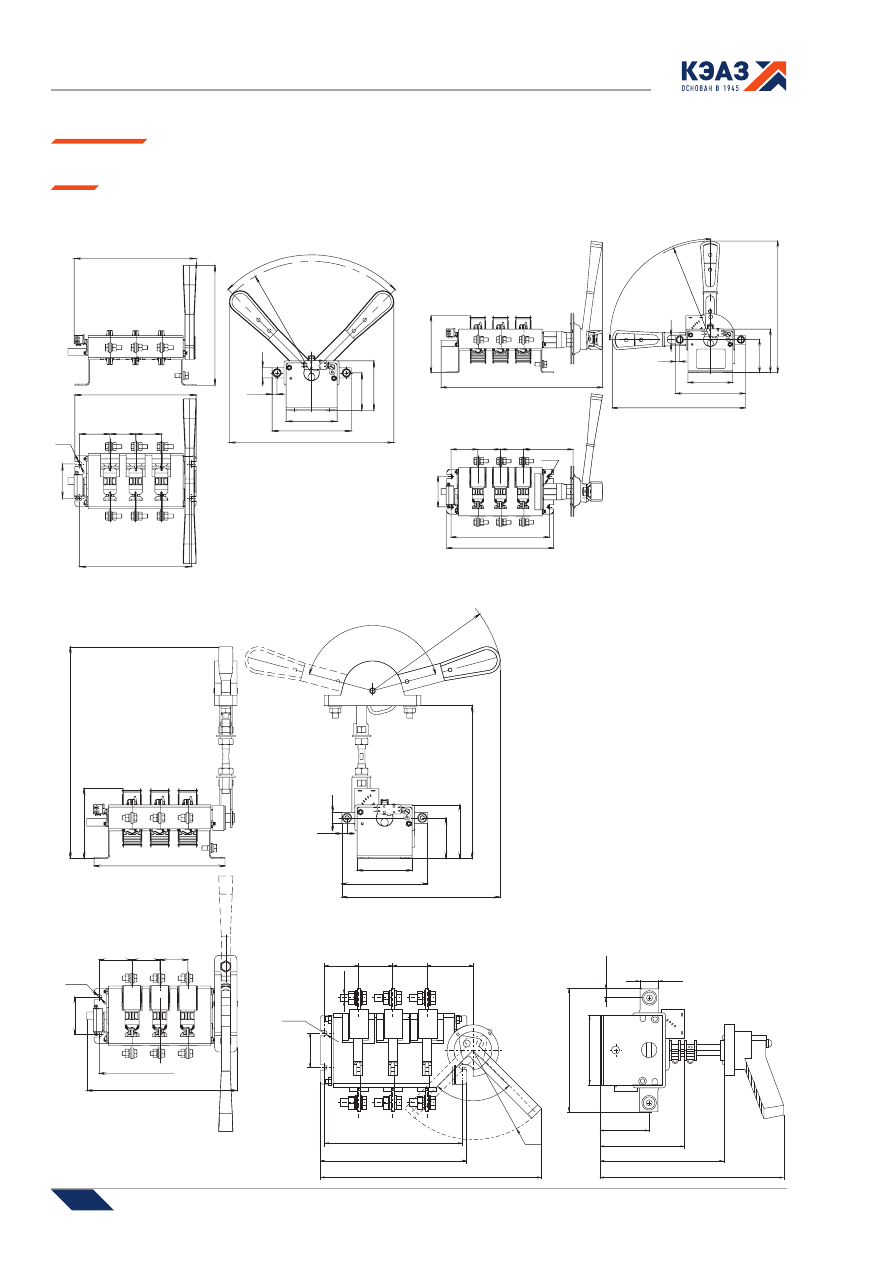

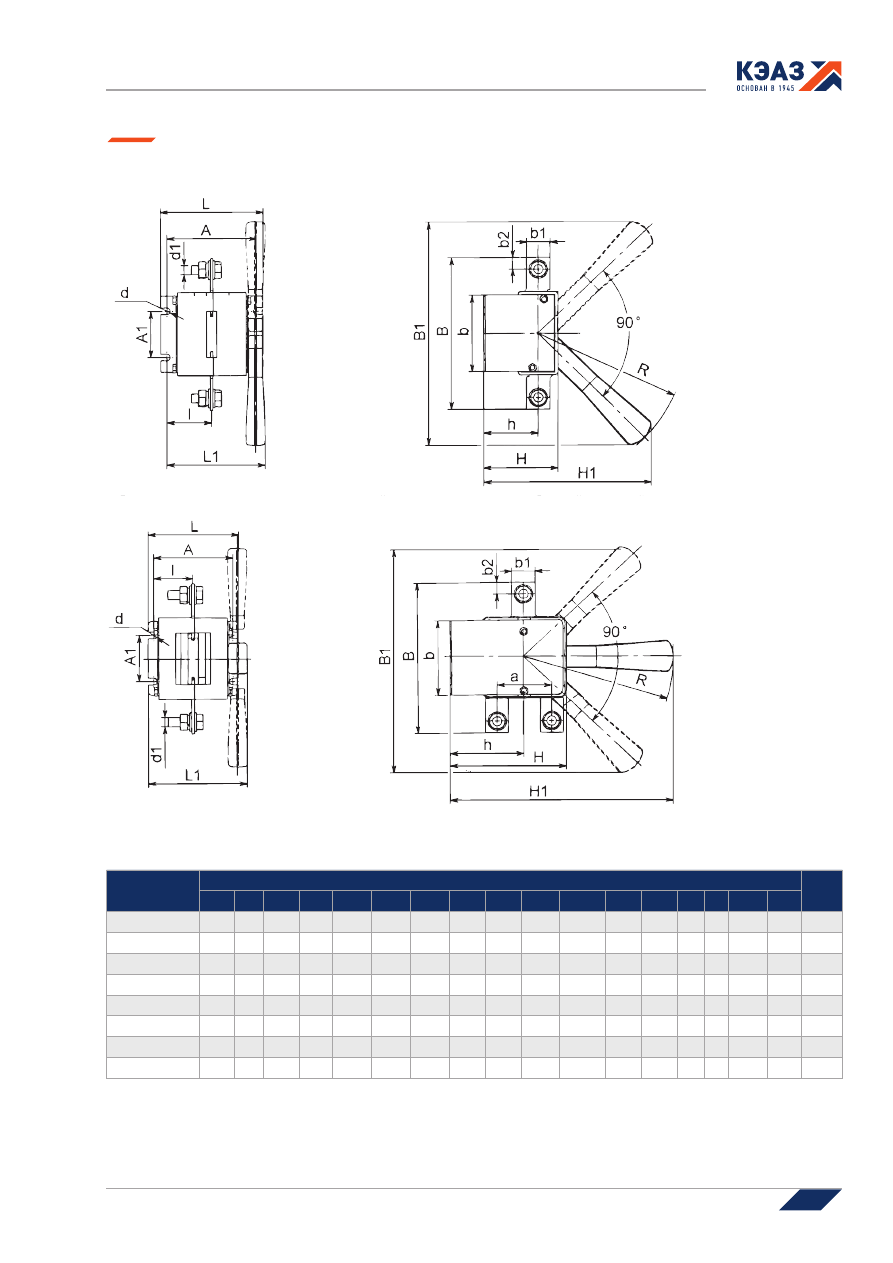

Габаритные, установочные и присоединительные размеры, масса аппаратов

I         A2         A2         I1

d1

d

A1

A

L

L1

R

b2

b1

B

b

h

H

H1

H2

L1

L

H

1

Ød

A1

I       A2     A2

A

90°±10°

R

b2

b1

b

B

B1

h H

H

3

L1

90

°±

10

°

b1

b2

R

H

1

H

h

b

B

B1

I      A2     A2        I1

Ød

A1

A

L

H

4

H

3

L

150°±10°

R

b1

b2

b

B

B1

h

H

H

1

I        A2       A2

Ød

A1

A

L1

На одно направление с передней поворотной рукояткой

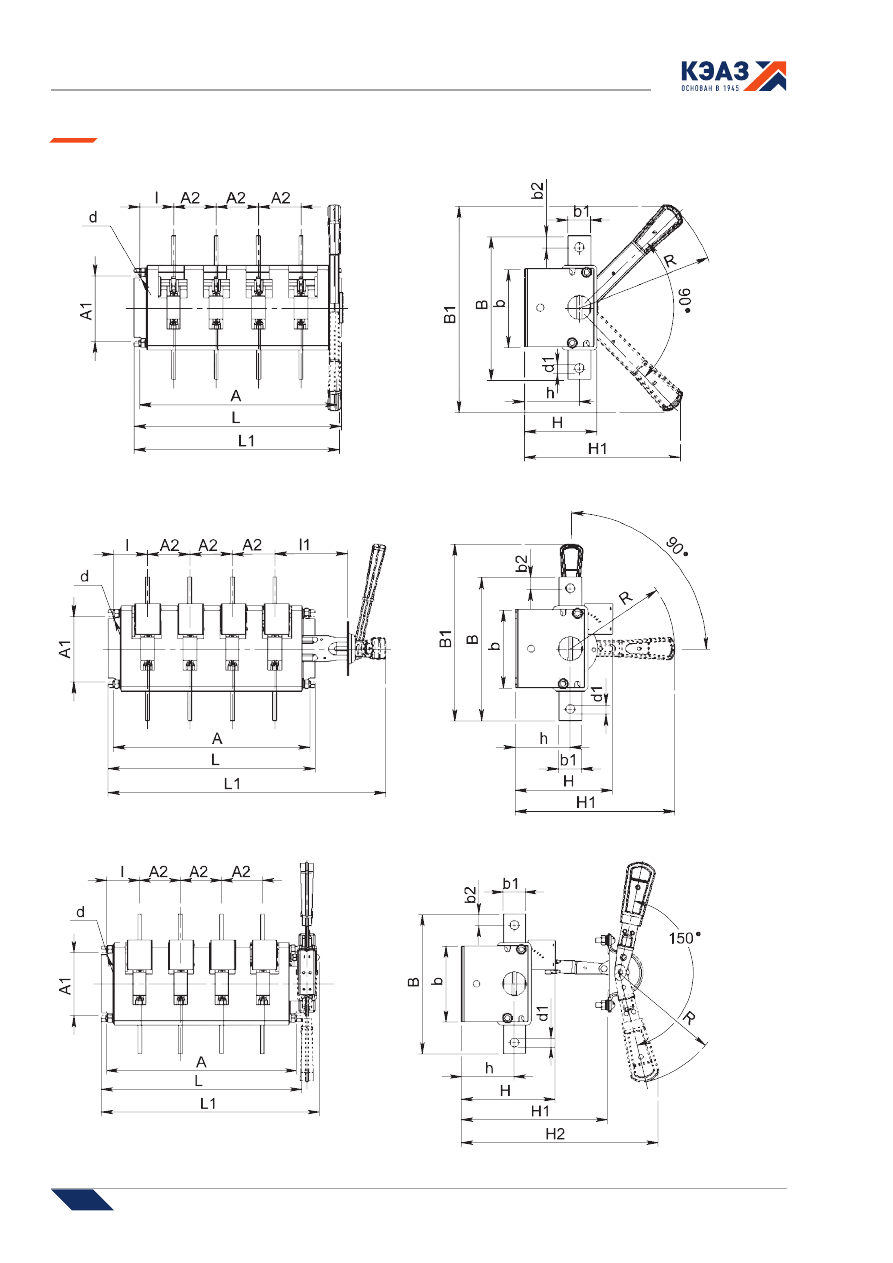

Трехполюсные

Выключатели-разъединители и разъединители низковольтные

199

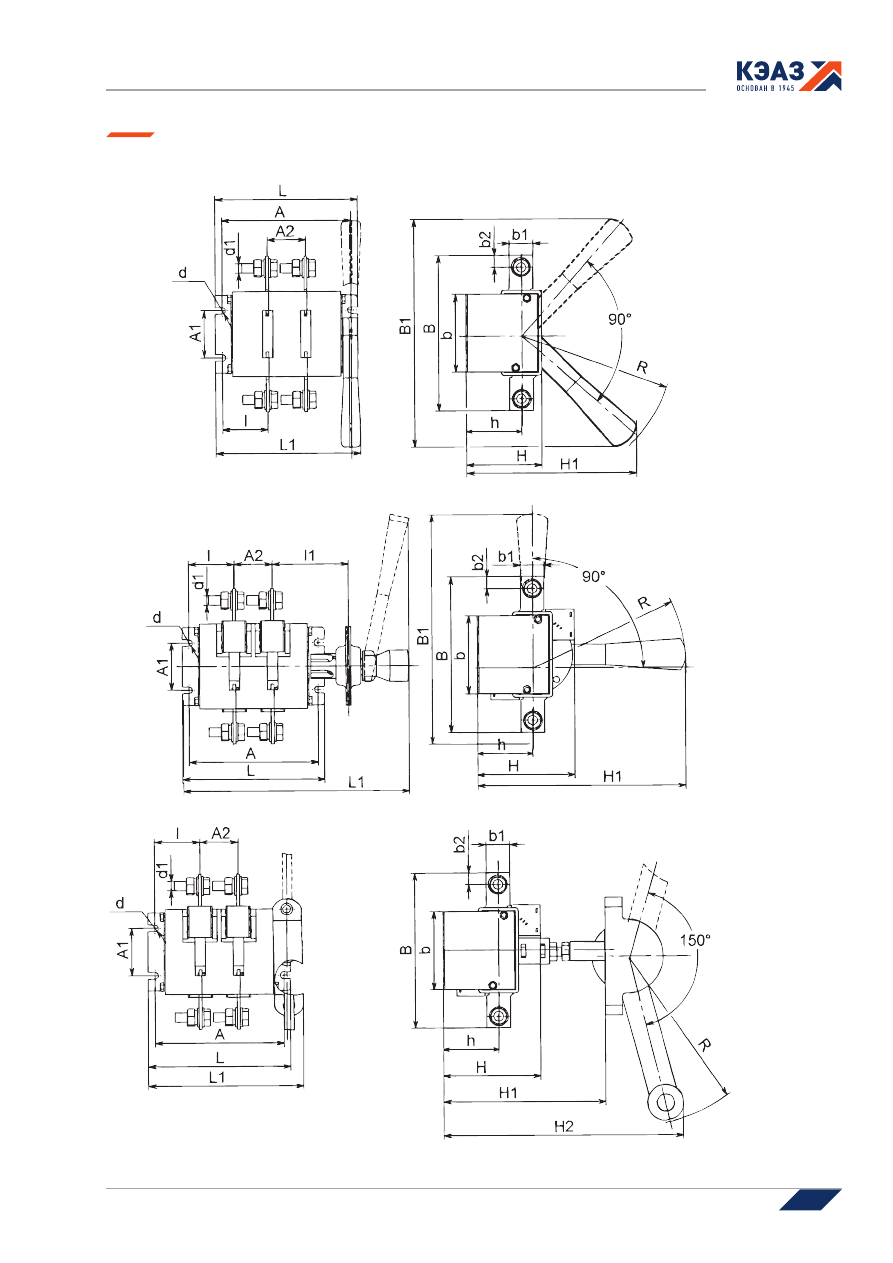

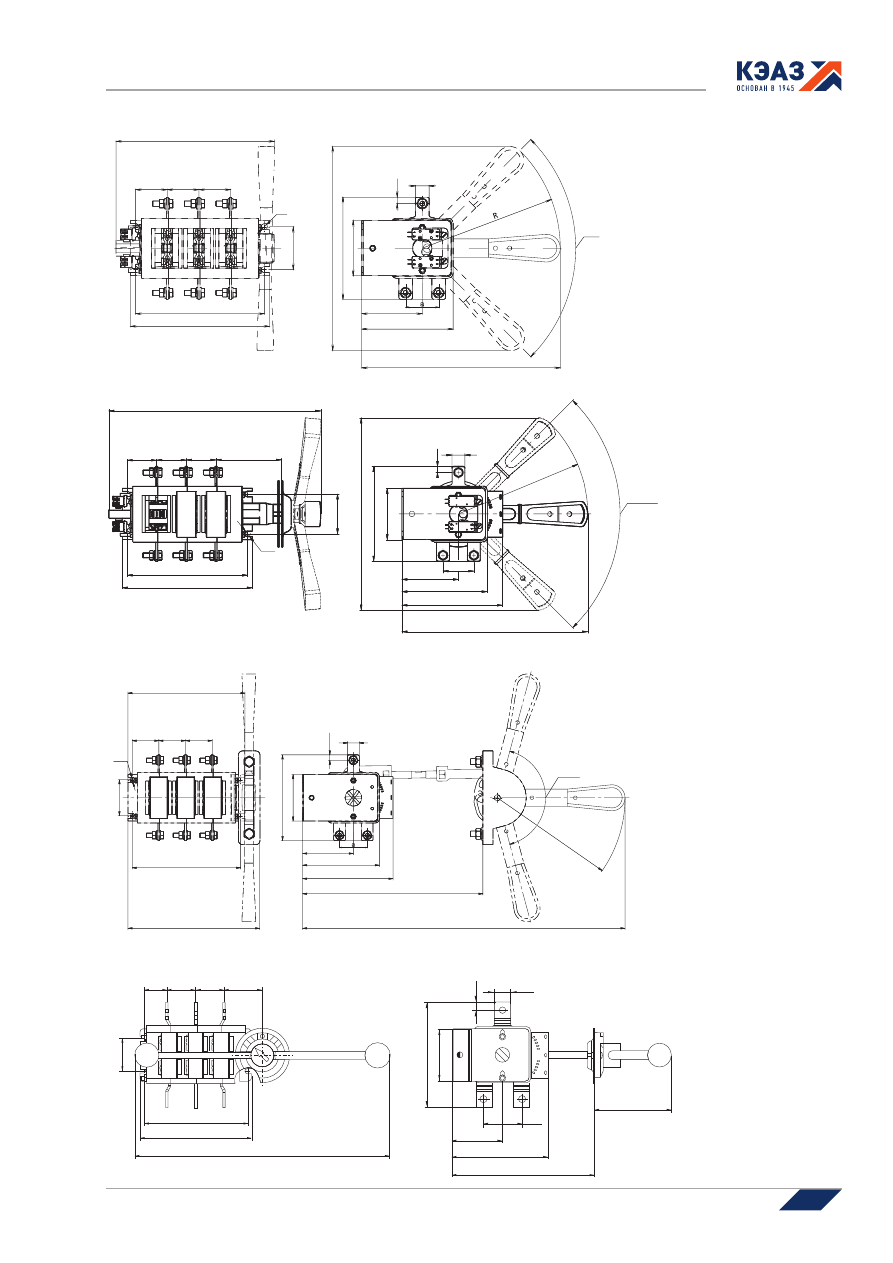

На два направления с боковой несъемной рукояткой

На два направления с боковой смещенной рукояткой

На два направления с передней смещенной рукояткой

На два направления с передней поворотной рукояткой

I        A2        A2         I1

A1

A
L

395

B

b

b2

b1

120

a

h

H

H1

L1

I           A2         A2

A

L

d

A1

B1

B b

b2

b1

h

H

H1

90°

L

I        A2       A2

d

A1

A

L1

b1

b2

B b

h

H

H3

H1

H4

150°

R

L1

I         A2      A2              I1

A

L1

Ød

A1

B1 B b

b2

b1

h

H

a

H3

H1

90°±10°

R

Выключатели-разъединители и разъединители низковольтные

200

Типоиспол-

нение

Размеры, мм

Масса,

кг

А

А1 А2

В

В1

L1

L

Ь

b1 b2

H

H1

H2

k

I

I1

h

a d d1

R

ВР32-31А30220

160,5 50 37,5

117

151**

240 176

174,5

75

15 7,5

72,5

175

-

-

42,75

-

55

-

7

М6

160

0,80

ВР32-31В31250

218,5 274

100

215

80

160

1,20

ВР32-31А31240

231 202

95

250

332

-

177

1,46

ВР32-31А31230

-

280

165+30*) 250+30 16,5

60

130

1,80

ВР32-35А30220

172 50 44

164

182**

240 190

186

82,5 25 12,5

79

180

-

-

42,1

-

58

-

7

М10

160

1,39

ВР32-35В31250

242 282

102

218

80

160

1,72

ВР32-35А31240

249 214

250

332

-

177

2,07

ВР32-35А31230

-

300

165+30*) 250+30 18,5

62

130

2,39

ВР32-37А30220

200 50 50

178

210**

240 215

212

99,5 26 13

94,5

191

-

-

49,1

-

70,5

-

7

М10

160

2,09

ВР32-37В31250

249 303

122

230,5

80

160

2,48

ВР32-37А31240

244 240

250

332

-

177

2,80

ВР32-37А31230

-

324

180+30*) 265+30 16

67

130

2,90

ВР32-39А30220

236 100 65

220

360**

313 250,5

252

119

35 17,5

110,5

240

-

-

52,7

-

83,5

-

9

М12

210

3,62

ВР32-39В31250

320 339

149

294

83

210

4,27

ВР32-39А31240

313 280

350

452

-

237

4,95

ВР32-39А31230

-

373

213+30*) 298+30 27,5

80

130

5,35

ВР32-31А70220

145,5 50 37,5 120

188**

240

168

157,5

65

15 7,5

107,5

231,5

-

- 35,25

-

71,5 38

7

М6

160

1,07

ВР32-31В71250

262,5

127,5

78,25

160

1,47

ВР32-31А71240

-

193,5

250

449

177

1,82

ВР32-31А71230

-

-

203+30

-

61

2,50

ВР32-35А70220

160 50 44

162

266**

240

183

172

80,5 25 12,5

123,5

238,5

-

-

36,1

-

78,5 58

7

М10

160

2,07

ВР32-35В71250

279

150

80

160

2,58

ВР32-35А71240

-

208

250

449

-

177

2,90

ВР32-35А71230

-

210+30

-

60

3,50

ВР32-37А70220

200 50 50

164

268**

240

215

212

89,5 26 13

149

259,6

-

49,1

-

99,5 62

7

М10

160

2,95

ВР32-37В71250

305

175

80

160

3,57

ВР32-37А71240

-

240

250

449

-

177

3,91

ВР32-37А71230

323

230

-

67

4,40

ВР32-39А70220

236 50 65

208

474**

313

250,5

252 105,5 35 17,5

180,5

330,5

-

-

52,7

-

120,5 72

9

М12

210

5,30

ВР32-39В71250

336,5

220

83

210

6,32

ВР32-39А71240

-

280

350

621

-

237

7,06

ВР32-39А71230

-

245+30 330+30

85

8,10

* По вашему заказу могут быть также поставлены аппараты с размером Н1, отличным от указанного в таблице:

ВР32-31А31230-32 - (195+30); ВР32-35А31230-32 - (195+30); (335+30); ВР32-37А31230-32 - (210+30); ВР32-39А31230-32 -

(353+30).

Примечания:

1. В таблице приведены данные для аппаратов с выводами, расположенными перпендикулярно плоскости монтажа, без

вспомогательных контактов, масса указана для аппаратов климатического исполнения УХЛ3.

2. Для аппаратов с боковой смещенной рукояткой габаритные, установочные и присоединительные размеры и масса с несъемной

рукояткой (А) те же, что у соответствующих типоисполнений аппаратов со съемной рукояткой (В).

3. ** Данные приведены для аппаратов с выводами, расположенными параллельно плоскости монтажа.

Выключатели-разъединители и разъединители низковольтные

201

На одно направление с боковой рукояткой

На одно направление с боковой смещенной рукояткой

На одно направление с передней смещенной рукояткой

Двухполюсные

Выключатели-разъединители и разъединители низковольтные

202

На два направления с боковой рукояткой

На два направления с боковой смещенной рукояткой

На два направления с передней смещенной рукояткой

Выключатели-разъединители и разъединители низковольтные

203

Типоисполне-

ние

Размеры, мм

Масса,

кг

А

А1 А2

В

В1

L1

L

Ь

b1 b2

H

H1

H2

k

I

I1

h

a

d d1

R

ВР32-31А20220

123 50 37,5

117

151**

240 138

137

75

15 7,5

72,5

175

-

-

42,75

-

55

-

7

М6

160

0,65

ВР32-31В21250

218,5 235

100

215

80

160

1,10

ВР32-31А21240

231 164,5

95

250

332

-

177

1,26

ВР32-31А21230

-

242,5

165+30*) 250+30 16,5

60

130

1,70

ВР32-35А20220

132 50

44

164

182**

240 148,5

146 82,5 25 12,5

79

180

-

-

42,1

-

58

-

7

М10

160

1,10

ВР32-35В21250

242 243

102

218

80

160

1,51

ВР32-35А21240

249 172,5

250

332

-

177

1,90

ВР32-35А21230

-

254

165+30*) 250+30 18,5

62

130

2,10

ВР32-37А20220

150 50

50

178

210**

240 162,5

162 99,5 26

13

94,5

191

-

-

49,1

-

70,5

-

7

М10

160

1,64

ВР32-37В21250

249 257

122

230,5

80

160

1,90

ВР32-37А21240

244 190

250

332

-

177

2,40

ВР32-37А21230

-

274

180+30*) 265+30 16

67

130

2,70

ВР32-39А20220

171

100 65

220

360**

313

197

187

119

35 17,5

110,5

240

-

-

52,7

-

83,5

-

9

М12

210

2,55

ВР32-39В21250

320 267

149

294

83

210

3,20

ВР32-39А21240

313 215

350

452

-

237

3,70

ВР32-39А21230

-

308

213+30*) 298+30 27,5

80

130

3,20

ВР32-31А60220

108 50 37,5 120

188**

240

129,5

120

65

15 7,5

107,5

231,5

-

-

35,25

-

71,5 38

7

М6

160

1,00

ВР32-31В61250

227

127,5

78,25

160

1,45

ВР32-31А61240

-

156

250

449

177

1,80

ВР32-35А60220

120 50

44

162

266**

240

141

132 80,5 25 12,5

123,5

238,5

-

-

36,1

-

78,5 58

7

М10

160

1,67

ВР32-35В61250

239

150

80

160

2,20

ВР32-35А61240

-

168

250

449

-

177

2,33

ВР32-37А60220

150 50

50

164

268**

240

162,5

162 89,5 26

13

149

259,6

-

49,1

-

99,5 62

7

М10

160

2,45

ВР32-37В61250

255

175

80

160

3,08

ВР32-37А61240

-

190

250

449

-

177

3,51

ВР32-39А60220

171

50

65

208

474**

313

186

187 105,5 35 17,5

180,5

330,5

-

-

52,7

-

120,5 72

9

М12

210

3,94

ВР32-39В61250

272

220

83

210

5,00

ВР32-39А61240

-

215

350

621

-

237

6,25

* По вашему заказу могут быть также поставлены аппараты с размером Н1, отличным от указанного в таблице:

ВР32-31А31230-32 - (190+30); (330+30); ВР32-35А31230-32 - (160+30); (330+30); ВР32-37А31230-32 - (205+30); (345+30); ВР32-

39А31230-32 - (353+30).

** Данные приведены для аппаратов с выводами, расположенными параллельно плоскости монтажа.

Выключатели-разъединители и разъединители низковольтные

204

На одно направление с боковой рукояткой

Четырехполюсные

На одно направление с боковой  смещенной рукояткой

На одно направление с передней смещенной рукояткой

Выключатели-разъединители и разъединители низковольтные

205

На два направления с боковой рукояткой

На два направления с боковой  смещенной рукояткой

На два направления с передней  смещенной рукояткой

Выключатели-разъединители и разъединители низковольтные

206

Типоисполне-

ние

Размеры, мм

Масса,

кг

А

А1 А2

В

В1

L1

L

Ь

b1

b2

H

H1

H2

k

I

I1

h

a d d1

R

ВР32-31А40220

198 50 37,5

117

151**

240 213,5

212 75

15 7,5

72,5

175

-

-

42,75

-

55

-

7

М6

160

0,95

ВР32-31В41250

218,5 311,5

100

215

80

160

1,40

ВР32-31А41240

231 239,5

95

250

332

-

177

1,66

ВР32-31А41230

-

165+30*) 250+30

60

130

1,95

ВР32-35А40220

212 50 44 164

182**

240

230

226 82,5 25 12,5

79

180

-

-

42,1

-

58

-

7

М10

160

1,68

ВР32-35В41250

242

322

102

218

80

160

1,91

ВР32-35А41240

249

254

250

332

-

177

2,26

ВР32-35А41230

-

340

165+30*) 250+30 18,5

62

130

2,68

ВР32-37А40220

250 50 50 178

210**

240

265

262 99,5 26 13

94,5

191

-

-

49,1

-

70,5 -

7

М10

160

2,55

ВР32-37В41250

249

353

122

230,5

80

160

2,98

ВР32-37А41240

244

290

250

332

-

177

3,30

ВР32-37А41230

-

374

180+30*) 265+30 16

67

130

3,59

ВР32-39А40220

301 100 65 220

360**

313 315,5

317

119

35 17,5

110,5

240

-

-

52,7

-

83,5 -

9

М12

210

4,69

ВР32-39В41250

320

404

149

294

83

210

5,47

ВР32-39А41240

313

345

350

452

-

237

6,15

ВР32-31А41230

-

438

213+30*) 298+30 27,5

80

130

6,55

ВР32-31А80220

183 50 37,5 120

188**

240

205,5

195 65

15 7,5

107,5

231,5

-

-

35,25

-

71,5 38

7

М6

160

1,30

ВР32-31В81250

300

127,5

78,25

160

1,70

ВР32-31А81240

-

231

250

449

177

2,05

ВР32-35А80220

200 50 44 162

266**

240

223

212 80,5 25 12,5

123,5

238,5

-

-

36,1

-

78,5 58

7

М10

160

2,47

ВР32-35В81250

319

150

80

160

3,00

ВР32-35А81240

-

248

250

449

-

177

3,32

ВР32-37А80220

250 50 50 164

268**

240

265

262 89,5 26 13

149

259,6

-

49,1

-

99,5 62

7

М10

160

3,44

ВР32-37В81250

355

175

80

160

4,07

ВР32-37А81240

-

290

250

449

-

177

4,41

ВР32-39А80220

301 50 65 208

474**

313

315,5

317 105,5 35 17,5

180,5

330,5

-

-

52,7

-

120,5 72

9

М12

210

6,60

ВР32-39В81250

401,5

220

83

210

7,38

ВР32-39А81240

-

345

350

621

-

237

8,42

* По вашему заказу могут быть также поставлены аппараты с размером Н1, отличным от указанного в таблице:

ВР32-31А31230-32 - (190+30); (330+30); ВР32-35А31230-32 - (160+30); (330+30); ВР32-37А31230-32 - (250+30); (345+30);

ВР32-39А31230-32 - (353+30).

Примечания:

1. В таблице приведены данные для аппаратов с выводами, расположенными перпендикулярно плоскости монтажа, без

вспомогательных контактов.

2. Для аппаратов с боковой смещенной рукояткой габаритные, установочные и присоединительные размеры и масса с несъемной

рукояткой (А) те же, что у соответствующих типоисполнений аппаратов со съемной рукояткой (В).

3. ** Данные приведены для аппаратов с выводами, расположенными параллельно плоскости монтажа.

Выключатели-разъединители и разъединители низковольтные

207

Однополюсные

На одно направление с боковой рукояткой

На два направления с боковой рукояткой

Типоисполне-

ние

Размеры, мм

Масса,

кг

А

А1

В

В1

L1

L

Ь

b1

b2

H

H1

I

h

a

d

d1

R

ВР32-31А10220

85,5

50

117

240

100,5

99,5

75

15

7,5

72,5

175

42,75

55

-

7

М6

160

0,51

ВР32-35А10220

92

50

164

240

108,5

106

82,5

25

12,5

79

180

42,1

58

-

7

М10

160

0,80

ВР32-37А10220

100

50

178

240

112,5

112

99,5

26

13

94,5

191

49,1

70,5

-

7

М10

160

1,14

ВР32-39А10220

106

100

220

313

120

122

119

35

17,5

110,5

240

52,7

83,5

-

9

М12

210

1,50

ВР32-31А50220

70,5

50

120

240

114,5

82,5

65

15

7,5

107,5

231,5

35,25 71,5

38

7

М6

160

0,66

ВР32-35А50220

80

50

162

240

101

92

80,5

25

12,5

123,5

238,5

36,1

78,5

58

7

М10

160

1,38

ВР32-37А50220

100

50

164

240

112,5

112

89,5

26

13

149

259,6

49,1

99,5

62

7

М10

160

1,66

ВР32-39А50220

106

50

208

313

121

122

105,5

35

17,5

180,5

330,5

52,7 120,5 72

9

М12

210

2,43

Выключатели-разъединители и разъединители низковольтные

208

Предназначены для неавтоматической коммутации силовых электрических цепей номинальным напряжением

до 660 В переменного тока и 440 В постоянного тока в устройствах распределения электрической энергии, могут быть

использованы в качестве главных и аварийных выключателей.

Область применения: ВРУ жилых, общественных и промышленных зданий, шкафы, пункты распределительные,

трансформаторные подстанции, шкафы и ящики управления, объекты атомных электростанций.

Выключатели нагрузки серии ВНК

ТУ 3424-063-05758109-2012

Соответствуют требованиям ГОСТ Р 50030.3 (МЭК 60947-3-2008)

Преимущества



Реализация любых технических решений

        - широкий ассортимент номенклатуры на токи от 250 до 1600 А;
        - выключатели и переключатели нагрузки с различным количеством полюсов;
        - возможность установки вспомогательных контактов для сигнализации состояния аппарата;
        - регулируемая длина телескопической рукоятки привода;
        - механическая блокировка в рукоятке привода.



Обеспечение надежной работы и безопасности эксплуатации

        - двойной видимый разрыв цепи;
        - наличие механизма мгновенного отключения;
        - дугогасительные камеры и большой раствор контактов для эффективного гашения дуги;
        - токоведущие элементы изготовлены из электротехнической меди марки М1;
        - применение механически прочных и не поддерживающих горение пластических материалов.



Расширенные области применения

        - возможность применение в суровых условиях эксплуатации - климатическое исполнение УХЛ и Т.

ДО

1600 А

-60°С

+40°С

440 В

660 В

АС

1кВ

гарантия

3

года

IP32

IP54

МЕДЬ

Выключатели-разъединители и разъединители низковольтные

209

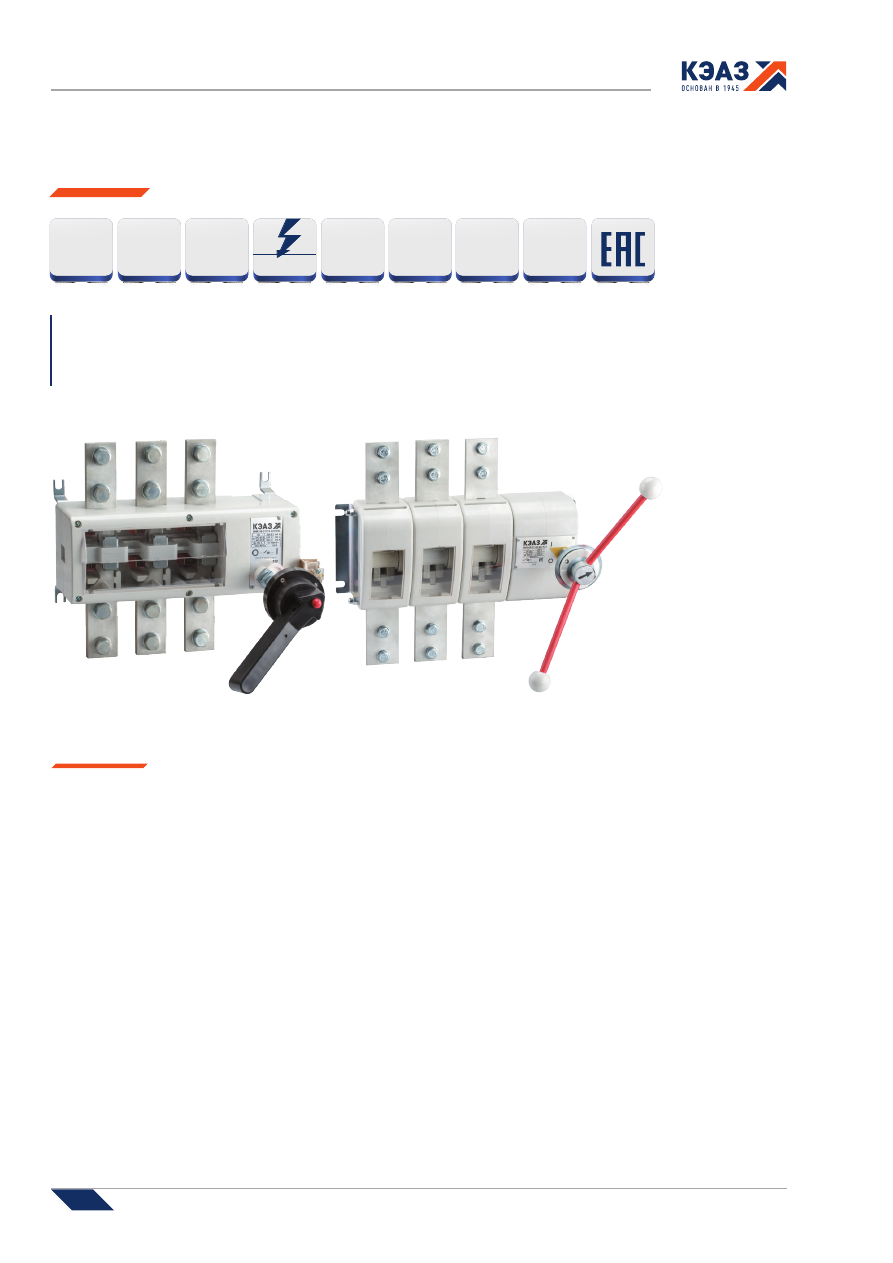

Особенности конструкции

Прозрачная защитная

крышка позволяет

визуально контролировать

состояние контактов и

обеспечивает безопасность

обслуживающего персонала.

Двойной видимый разрыв

цепи.

Телескопический вал с

регулируемой длиной

и рукоятка привода с

механической блокировкой.

Рукоятка пластик

ВНК-35/37/39-1Н-УХЛ3

Рукоятка стальная

ВНК-35/37/39/41/42/43-2Н-УХЛ3

Комплектация

Наличие механизма

мгновенного отключения.















содержание      ..     11      12      13      14     ..
