Переключатели кулачковые

178

Технические характеристики

Типоисполнение

Наименование параметра

ПП53-16

ПП53-25

Номинальный ток I

n

  (условный тепловой ток на открытом воздухе) I

th

,  А

16

25

Номинальное напряжение изоляции U

i

, В

690

Электрическая изоляция переключателей выдерживает без пробоя и
перекрытия между токоведущими частями, а также между токоведущими
частями в течение 1 мин. напряжение переменного тока частотой 50 Гц, кВ

2,5

Номинальное рабочее напряжение U

e



- переменный ток, В

660

- постоянный ток, В

440

Номинальный кратковременно допустимый ток (в течение 1с), I

cw

  А

192

300

Номинальная наибольшая включающая способность I

cm

, А

271

423

Число циклов коммутационной износостойкости

 0,1 млн циклов ВО для категорий применения АС-21, АС-22, DC-21

Число циклов механической износостойкости

 3 млн циклов переключений

Механические факторы внешней среды

 по группе условий эксплуатации М3 и М7 ГОСТ 17516.1

Рабочее положение переключателей в пространстве

любое

Срок службы

10 лет

Гарантийный срок службы

 2 года со дня ввода переключателя в эксплуатацию

Степень защиты

 IP 54 со стороны передней панели и IP 20 со стороны

присоединительных контактов

Климатическое исполнение

УХЛ2; УХЛ3 по ГОСТ 15150

Артикулы

Наименование

Номинальное рабочее

напряжение,  В

Номинальный ток,  А

Номинальный

кратковременно

допустимый ток,  I

cw

Артикул

ПП53-16-1-001-1-УХЛ2

660

16

192

110250

ПП53-16-1-001-1-УХЛ3

660

16

192

110249

ПП53-16-1-001-3-УХЛ3

660

16

192

110251

ПП53-16-1-001-4-УХЛ3

660

16

192

118984

ПП53-16-1-001-5-УХЛ2

660

16

192

111589

ПП53-16-1-001-5-УХЛ3

660

16

192

222625

ПП53-16-1-002-1-УХЛ3

660

16

192

110252

ПП53-16-1-002-5-УХЛ2

660

16

192

217470

ПП53-16-1-003-1-УХЛ3

660

16

192

110253

ПП53-16-1-004-1-УХЛ3

660

16

192

114789

ПП53-16-1-004-3-УХЛ3

660

16

192

110254

ПП53-16-1-007-1-УХЛ2

660

16

192

110256

ПП53-16-1-007-1-УХЛ3

660

16

192

110255

ПП53-16-1-007-5-УХЛ2

660

16

192

232676

ПП53-16-1-008-5-УХЛ2

660

16

192

116770

ПП53-16-1-011-1-УХЛ3

660

16

192

150137

ПП53-16-1-012-1-УХЛ3

660

16

192

232661

ПП53-16-1-014-1-УХЛ3

660

16

192

110257

ПП53-16-1-015-3-УХЛ3

660

16

192

113966

ПП53-16-1-016-1-УХЛ3

660

16

192

110258

ПП53-16-1-016-2-УХЛ3

660

16

192

229590

ПП53-16-1-016-4-УХЛ3

660

16

192

110259

ПП53-16-1-017-1-УХЛ2

660

16

192

221990

ПП53-16-1-017-1-УХЛ3

660

16

192

110260

ПП53-16-1-017-3-УХЛ3

660

16

192

110261

ПП53-16-1-017-5-УХЛ3

660

16

192

230535

ПП53-16-1-018-1-УХЛ2

660

16

192

221991

ПП53-16-1-018-1-УХЛ3

660

16

192

110262

ПП53-16-1-018-4-УХЛ2

660

16

192

225591

ПП53-16-1-018-4-УХЛ3

660

16

192

225715

ПП53-16-1-019-1-УХЛ2

660

16

192

221992

ПП53-16-1-019-1-УХЛ3

660

16

192

110263

ПП53-16-1-019-5-УХЛ3

660

16

192

230536

ПП53-16-1-020-1-УХЛ3

660

16

192

233771

Переключатели кулачковые

179

Наименование

Номинальное рабочее

напряжение,  В

Номинальный ток,  А

Номинальный

кратковременно

допустимый ток,  I

cw

Артикул

ПП53-16-1-020-4-УХЛ3

660

16

192

138586

ПП53-16-1-020-5-УХЛ2

660

16

192

118983

ПП53-16-1-021-1-П-УХЛ3

660

16

192

240666

ПП53-16-1-021-1-УХЛ3

660

16

192

140146

ПП53-16-1-021-4-УХЛ3

660

16

192

145705

ПП53-16-1-021-5-УХЛ2

660

16

192

222626

ПП53-16-1-022-1-УХЛ3

660

16

192

110265

ПП53-16-1-022-3-УХЛ3

660

16

192

143514

ПП53-16-1-022-4-УХЛ2

660

16

192

232377

ПП53-16-1-023-1-УХЛ3

660

16

192

100089

ПП53-16-1-023-3-УХЛ3

660

16

192

113968

ПП53-16-1-023-4-УХЛ3

660

16

192

120589

ПП53-16-1-023-5-УХЛ3

660

16

192

219867

ПП53-16-1-024-1-УХЛ3

660

16

192

217359

ПП53-16-1-024-4-УХЛ3

660

16

192

220163

ПП53-16-1-024-5-УХЛ2

660

16

192

145582

ПП53-16-1-025-1-УХЛ3

660

16

192

110266

ПП53-16-1-025-3-УХЛ3

660

16

192

238273

ПП53-16-1-025-4-УХЛ3

660

16

192

129853

ПП53-16-1-025-5-УХЛ2

660

16

192

241975

ПП53-16-1-026-1-УХЛ3

660

16

192

113832

ПП53-16-1-026-4-УХЛ3

660

16

192

110267

ПП53-16-1-027-1-УХЛ3

660

16

192

110268

ПП53-16-1-027-4-УХЛ3

660

16

192

110269

ПП53-16-1-028-1-УХЛ3

660

16

192

219777

ПП53-16-1-029-1-УХЛ3

660

16

192

239313

ПП53-16-1-031-1-УХЛ3

660

16

192

120693

ПП53-16-1-031-3-УХЛ3

660

16

192

113969

ПП53-16-1-032-1-УХЛ3

660

16

192

110270

ПП53-16-1-034-3-УХЛ2

660

16

192

222699

ПП53-16-1-035-1-УХЛ2

660

16

192

148929

ПП53-16-1-036-1-УХЛ3

660

16

192

149318

ПП53-16-1-040-1-УХЛ3

660

16

192

120694

ПП53-16-1-041-1-УХЛ3

660

16

192

232462

ПП53-16-1-043-1-УХЛ3

660

16

192

110271

ПП53-16-1-044-1-УХЛ3

660

16

192

110272

ПП53-16-1-044-2-УХЛ3

660

16

192

147623

ПП53-16-1-044-3-УХЛ3

660

16

192

110273

ПП53-16-1-044-4-УХЛ3

660

16

192

110274

ПП53-16-1-044-5-УХЛ2

660

16

192

141463

ПП53-16-1-045-1-П-УХЛ3

660

16

192

238138

ПП53-16-1-045-1-УХЛ3

660

16

192

110275

ПП53-16-1-045-3-УХЛ3

660

16

192

110276

ПП53-16-1-045-4-УХЛ3

660

16

192

129852

ПП53-16-1-045-5-УХЛ2

660

16

192

240252

ПП53-16-1-046-1-УХЛ3

660

16

192

110277

ПП53-16-1-047-1-П-УХЛ3

660

16

192

238150

ПП53-16-1-047-1-УХЛ2

660

16

192

151132

ПП53-16-1-047-1-УХЛ3

660

16

192

110278

ПП53-16-1-048-1-УХЛ3

660

16

192

110279

ПП53-16-1-049-1-УХЛ3

660

16

192

110280

ПП53-16-1-050-1-УХЛ2

660

16

192

217970

ПП53-16-1-051-1-УХЛ2

660

16

192

113775

ПП53-16-1-052-4-УХЛ3

660

16

192

229474

ПП53-16-1-053-1-УХЛ2

660

16

192

137955

ПП53-16-1-053М-3-УХЛ3

660

16

192

229558

ПП53-16-1-054-1-УХЛ2

660

16

192

217452

ПП53-16-1-056-1-УХЛ2

660

16

192

222156

ПП53-16-1-058-1-УХЛ2

660

16

192

239064

ПП53-16-1-058-1-УХЛ3

660

16

192

110282

ПП53-16-1-058-3-УХЛ3

660

16

192

240324

ПП53-16-1-058-4-УХЛ3

660

16

192

230606

Переключатели кулачковые

180

Наименование

Номинальное рабочее

напряжение,  В

Номинальный ток,  А

Номинальный

кратковременно

допустимый ток,  I

cw

Артикул

ПП53-16-1-059-1-УХЛ3

660

16

192

110283

ПП53-16-1-060-1-УХЛ3

660

16

192

110284

ПП53-16-1-060-3-УХЛ3

660

16

192

116710

ПП53-16-1-062-1-УХЛ3

660

16

192

110285

ПП53-16-1-062-4-УХЛ3

660

16

192

239792

ПП53-16-1-062-5-УХЛ2

660

16

192

223540

ПП53-16-1-063-1-УХЛ3

660

16

192

143289

ПП53-16-1-064-3-УХЛ3

660

16

192

238443

ПП53-16-1-066-1-УХЛ3

660

16

192

137262

ПП53-16-1-070-1-УХЛ3

660

16

192

227569

ПП53-16-1-074-1-УХЛ3

660

16

192

143313

ПП53-16-1-076-1-УХЛ3

660

16

192

110287

ПП53-16-1-077-1 УХЛ2

660

16

192

147515

ПП53-16-1-077-1-УХЛ3

660

16

192

143456

ПП53-16-1-078-1-УХЛ2

660

16

192

238856

ПП53-16-1-079-1-УХЛ3

660

16

192

110288

ПП53-16-1-080-1-УХЛ2

660

16

192

110290

ПП53-16-1-080-1-УХЛ3

660

16

192

110289

ПП53-16-1-080-3-УХЛ3

660

16

192

116717

ПП53-16-1-080-4-УХЛ3

660

16

192

110291

ПП53-16-1-081-1-УХЛ2

660

16

192

238830

ПП53-16-1-081-1-УХЛ3

660

16

192

110292

ПП53-16-1-081-3-УХЛ3

660

16

192

116709

ПП53-16-1-082-1-УХЛ3

660

16

192

143285

ПП53-16-1-083-1-УХЛ3

660

16

192

110293

ПП53-16-1-085-1-П-УХЛ3

660

16

192

240567

ПП53-16-1-086-1-УХЛ2

660

16

192

143348

ПП53-16-1-087-1-УХЛ3

660

16

192

110294

ПП53-16-1-088-1-УХЛ3

660

16

192

141335

ПП53-16-1-089-1-УХЛ3

660

16

192

146996

ПП53-16-1-093-1-УХЛ3

660

16

192

227790

ПП53-16-1-094-1-УХЛ2

660

16

192

140194

ПП53-16-1-095-1-УХЛ3

660

16

192

143288

ПП53-16-1-095-3-УХЛ3

660

16

192

219092

ПП53-16-1-095М-1-УХЛ3

660

16

192

218918

ПП53-16-1-095М-3-УХЛ3

660

16

192

225671

ПП53-16-1-096-1-УХЛ3

660

16

192

140374

ПП53-16-1-096М-1-УХЛ3

660

16

192

143528

ПП53-16-1-096М-3-УХЛ3

660

16

192

225670

ПП53-16-1-098-1-УХЛ3

660

16

192

110295

ПП53-16-1-098М-1-УХЛ3

660

16

192

143529

ПП53-16-1-099-1-УХЛ3

660

16

192

149385

ПП53-16-1-101-1-П-УХЛ3

660

16

192

238135

ПП53-16-1-101-1-УХЛ3

660

16

192

110296

ПП53-16-1-101-3-УХЛ3

660

16

192

110297

ПП53-16-1-101-5-УХЛ2

660

16

192

150364

ПП53-16-1-102-1-УХЛ2

660

16

192

144136

ПП53-16-1-102-4-УХЛ3

660

16

192

230607

ПП53-16-1-105-1-УХЛ3

660

16

192

225290

ПП53-16-1-106-4-УХЛ3

660

16

192

219775

ПП53-16-1-107-1-УХЛ3

660

16

192

219096

ПП53-16-1-108-1-УХЛ2

660

16

192

143454

ПП53-16-1-108-1-УХЛ3

660

16

192

115584

ПП53-16-1-110-1-УХЛ3

660

16

192

143979

ПП53-16-1-111-1-УХЛ3

660

16

192

218868

ПП53-16-1-114-1-УХЛ2

660

16

192

238174

ПП53-16-1-116-1-УХЛ3

660

16

192

142259

ПП53-16-1-117-1-П-УХЛ3

660

16

192

238134

ПП53-16-1-117-1-УХЛ3

660

16

192

110298

ПП53-16-1-117-3-УХЛ2

660

16

192

222364

ПП53-16-1-117-3-УХЛ3

660

16

192

222720

ПП53-16-1-119-4-УХЛ3

660

16

192

229649

Переключатели кулачковые

181

Наименование

Номинальное рабочее

напряжение,  В

Номинальный ток,  А

Номинальный

кратковременно

допустимый ток,  I

cw

Артикул

ПП53-16-1-121-1-УХЛ3

660

16

192

232961

ПП53-16-1-121-5-УХЛ3

660

16

192

232713

ПП53-16-1-122-1-УХЛ3

660

16

192

115392

ПП53-16-1-124-1-УХЛ3

660

16

192

222792

ПП53-16-1-125-1-УХЛ3

660

16

192

236112

ПП53-16-1-130-1-УХЛ3

660

16

192

218869

ПП53-16-1-131-1-П-УХЛ3

660

16

192

238136

ПП53-16-1-131-1-УХЛ3

660

16

192

148875

ПП53-16-1-133-4-УХЛ3

660

16

192

150927

ПП53-16-1-137-1-УХЛ3

660

16

192

143455

ПП53-16-1-142-1-УХЛ3

660

16

192

151018

ПП53-16-1-144-1-УХЛ3

660

16

192

115393

ПП53-16-1-145-1-УХЛ3

660

16

192

137819

ПП53-16-1-149-1-УХЛ2

660

16

192

141291

ПП53-16-1-149-1-УХЛ3

660

16

192

218184

ПП53-16-1-149-3-УХЛ3

660

16

192

222558

ПП53-16-1-149-5-УХЛ2

660

16

192

118981

ПП53-16-1-151-1 УХЛ3

660

16

192

148566

ПП53-16-1-152-1-УХЛ3

660

16

192

142260

ПП53-16-1-153-1-УХЛ2

660

16

192

143531

ПП53-16-1-153-1-УХЛ3

660

16

192

218867

ПП53-16-1-156-1-УХЛ3

660

16

192

240612

ПП53-16-1-158-2-УХЛ2

660

16

192

227875

ПП53-16-1-158-2-УХЛ3

660

16

192

227877

ПП53-16-1-161-1-УХЛ3

660

16

192

239311

ПП53-16-1-161-2-УХЛ3

660

16

192

229592

ПП53-16-1-162-1-УХЛ3

660

16

192

143523

ПП53-16-1-162М-1-УХЛ3

660

16

192

143530

ПП53-16-1-163-1-УХЛ3

660

16

192

110300

ПП53-16-1-164-1-УХЛ3

660

16

192

228559

ПП53-16-1-165-1-УХЛ3

660

16

192

110301

ПП53-16-1-166-1-УХЛ3

660

16

192

143722

ПП53-16-1-168-1-УХЛ3

660

16

192

218502

ПП53-16-1-169-1-П-УХЛ3

660

16

192

238137

ПП53-16-1-169-1-УХЛ3

660

16

192

139116

ПП53-16-1-172-1-УХЛ3

660

16

192

241947

ПП53-16-1-173-1-УХЛ3

660

16

192

110302

ПП53-16-1-174-1-УХЛ3

660

16

192

110303

ПП53-16-1-177-1-П-УХЛ3

660

16

192

240338

ПП53-16-1-177-1-УХЛ3

660

16

192

140128

ПП53-16-1-179-1-УХЛ3

660

16

192

150241

ПП53-16-1-180-1-УХЛ3

660

16

192

115830

ПП53-16-1-181-1-УХЛ3

660

16

192

110304

ПП53-16-1-182-1-УХЛ3

660

16

192

110305

ПП53-16-1-183-1-УХЛ3

660

16

192

223539

ПП53-16-1-184-1-УХЛ3

660

16

192

141404

ПП53-16-1-185-2-УХЛ3

660

16

192

227876

ПП53-16-1-186-1-УХЛ3

660

16

192

219091

ПП53-16-1-187-1-УХЛ3

660

16

192

140127

ПП53-16-1-192-1-УХЛ3

660

16

192

241287

ПП53-16-1-193-1-УХЛ2

660

16

192

140258

ПП53-16-1-193-1-УХЛ3

660

16

192

110306

ПП53-16-1-199-1-УХЛ3

660

16

192

143290

ПП53-16-1-199-3-УХЛ3

660

16

192

233289

ПП53-16-1-201-1-УХЛ3

660

16

192

240724

ПП53-16-1-201-3-УХЛ3

660

16

192

116711

ПП53-16-1-202-1-УХЛ3

660

16

192

150483

ПП53-16-1-205-1-УХЛ3

660

16

192

116677

ПП53-16-1-206-1-УХЛ2

660

16

192

232624

ПП53-16-1-207-1-УХЛ3

660

16

192

232463

ПП53-16-1-209-1-УХЛ2

660

16

192

143365

ПП53-16-1-212-4-УХЛ3

660

16

192

147041

ПП53-16-1-213-1-УХЛ3

660

16

192

218654

ПП53-16-1-219-1-П-УХЛ3

660

16

192

238133

ПП53-16-1-219-1-УХЛ3

660

16

192

230817

ПП53-16-1-220-1-УХЛ2

660

16

192

232625

Переключатели кулачковые

182

Наименование

Номинальное рабочее

напряжение,  В

Номинальный ток,  А

Номинальный

кратковременно

допустимый ток,  I

cw

Артикул

ПП53-16-1-225-1-УХЛ2

660

16

192

225573

ПП53-16-1-231-1-УХЛ3

660

16

192

223154

ПП53-16-1-233-1-УХЛ3

660

16

192

148871

ПП53-16-1-242-1-УХЛ3

660

16

192

147747

ПП53-16-1-264-1-УХЛ3

660

16

192

232028

ПП53-16-1-300-5-УХЛ2

660

16

192

241066

ПП53-16-1-301-1-УХЛ3

660

16

192

144061

ПП53-16-1-313-1-УХЛ3

660

16

192

151019

ПП53-16-1-316-1-УХЛ3

660

16

192

241238

ПП53-16-1-317-1-УХЛ3

660

16

192

110307

ПП53-16-1-353-1-УХЛ2

660

16

192

143347

ПП53-16-1-364-1-УХЛ3

660

16

192

221858

ПП53-16-1-372-1-УХЛ2

660

16

192

232623

ПП53-16-1-372-1-УХЛ3

660

16

192

241974

ПП53-16-1-381-1-УХЛ3

660

16

192

110308

ПП53-16-1-382-2-УХЛ3

660

16

192

110309

ПП53-16-1-387-1-УХЛ3

660

16

192

111928

ПП53-16-1-391-1-УХЛ3

660

16

192

218199

ПП53-16-1-392-1-УХЛ3

660

16

192

218200

ПП53-16-1-395-1-УХЛ3

660

16

192

151133

ПП53-16-1-397-1-УХЛ3

660

16

192

230490

ПП53-16-1-402-3-УХЛ3

660

16

192

230608

ПП53-16-1-404-1-УХЛ3

660

16

192

150242

ПП53-16-1-407-3-УХЛ3

660

16

192

229383

ПП53-16-1-423-1-УХЛ3

660

16

192

114788

ПП53-16-1-429-1-УХЛ2

660

16

192

234816

ПП53-16-1-430-1-УХЛ2

660

16

192

231919

ПП53-16-1-432-1-УХЛ3

660

16

192

115585

ПП53-16-1-440-1-УХЛ3

660

16

192

219972

ПП53-16-1-588-4 -УХЛ2

660

16

192

222159

ПП53-16-3-001-5-УХЛ3

660

16

192

239926

ПП53-16-3-003-4-УХЛ3

660

16

192

233100

ПП53-16-3-005-1-УХЛ3

660

16

192

118980

ПП53-16-3-005-3-УХЛ3

660

16

192

217411

ПП53-16-3-005-4-УХЛ3

660

16

192

148531

ПП53-16-3-005-5-УХЛ2

660

16

192

218066

ПП53-16-3-005-5-УХЛ3

660

16

192

218008

ПП53-16-3-006-1-УХЛ3

660

16

192

241511

ПП53-16-3-006-4-УХЛ3

660

16

192

110311

ПП53-16-3-006-5-УХЛ2

660

16

192

118982

ПП53-16-3-047-5-УХЛ2

660

16

192

239739

ПП53-16-3-095М-1-УХЛ3

660

16

192

234250

ПП53-16-3-236-4-УХЛ3

660

16

192

110312

ПП53-16-3-236-5-УХЛ2

660

16

192

239791

ПП53-25-1-001-1-УХЛ3

660

25

300

110313

ПП53-25-1-001-3-УХЛ3

660

25

300

238272

ПП53-25-1-002-1-УХЛ3

660

25

300

110314

ПП53-25-1-002-4-УХЛ3

660

25

300

151076

ПП53-25-1-003-1-УХЛ2

660

25

300

110316

ПП53-25-1-003-1-УХЛ3

660

25

300

110315

ПП53-25-1-003-3-УХЛ3

660

25

300

238444

ПП53-25-1-004-3-УХЛ3

660

25

300

110317

ПП53-25-1-007-1-УХЛ3

660

25

300

110318

ПП53-25-1-007-4-УХЛ3

660

25

300

110319

ПП53-25-1-008-1-УХЛ3

660

25

300

110320

ПП53-25-1-010-1-УХЛ3

660

25

300

140697

ПП53-25-1-016-1-УХЛ3

660

25

300

110321

ПП53-25-1-016-3-УХЛ3

660

25

300

110322

ПП53-25-1-018-1-УХЛ3

660

25

300

144133

ПП53-25-1-019-1-УХЛ3

660

25

300

223113

ПП53-25-1-021-1-УХЛ3

660

25

300

110323

ПП53-25-1-021-4-УХЛ3

660

25

300

110324

ПП53-25-1-022-1-УХЛ3

660

25

300

110325

ПП53-25-1-022-3-УХЛ3

660

25

300

225002

ПП53-25-1-023-1-УХЛ2

660

25

300

113638

ПП53-25-1-023-5-УХЛ3

660

25

300

219868

ПП53-25-1-024-2-УХЛ3

660

25

300

239521

Переключатели кулачковые

183

Наименование

Номинальное рабочее

напряжение,  В

Номинальный ток,  А

Номинальный

кратковременно

допустимый ток,  I

cw

Артикул

ПП53-25-1-025-4-УХЛ3

660

25

300

110326

ПП53-25-1-026-1-УХЛ3

660

25

300

122495

ПП53-25-1-026-4-УХЛ3

660

25

300

110327

ПП53-25-1-026-5-УХЛ2

660

25

300

240253

ПП53-25-1-028-1-УХЛ2

660

25

300

110328

ПП53-25-1-033-1-УХЛ3

660

25

300

110329

ПП53-25-1-038-1-УХЛ3

660

25

300

110330

ПП53-25-1-043-1-УХЛ3

660

25

300

110331

ПП53-25-1-043-4-УХЛ3

660

25

300

144495

ПП53-25-1-044-1-УХЛ3

660

25

300

110332

ПП53-25-1-044-4-УХЛ3

660

25

300

137071

ПП53-25-1-045-1-УХЛ3

660

25

300

144134

ПП53-25-1-047-3-УХЛ3

660

25

300

219776

ПП53-25-1-050-1-УХЛ3

660

25

300

110333

ПП53-25-1-055-2-УХЛ3

660

25

300

239523

ПП53-25-1-058-1-УХЛ3

660

25

300

110334

ПП53-25-1-064-1-УХЛ2

660

25

300

148714

ПП53-25-1-064-1-УХЛ3

660

25

300

148713

ПП53-25-1-064-4-УХЛ3

660

25

300

110335

ПП53-25-1-065-4-УХЛ3

660

25

300

110336

ПП53-25-1-072-1-УХЛ3

660

25

300

141292

ПП53-25-1-079-1-УХЛ3

660

25

300

110337

ПП53-25-1-080-3-УХЛ3

660

25

300

116716

ПП53-25-1-080-4-УХЛ3

660

25

300

110338

ПП53-25-1-081-2-УХЛ3

660

25

300

239524

ПП53-25-1-081-5-УХЛ2

660

25

300

238623

ПП53-25-1-082-1-УХЛ3

660

25

300

225464

ПП53-25-1-086-1-УХЛ3

660

25

300

110339

ПП53-25-1-087-1-УХЛ3

660

25

300

110340

ПП53-25-1-095-1-УХЛ3

660

25

300

110341

ПП53-25-1-095-4-УХЛ3

660

25

300

110342

ПП53-25-1-095М-3-УХЛ3

660

25

300

225672

ПП53-25-1-095М-3-УХЛ4

660

25

300

225690

ПП53-25-1-096-1-УХЛ3

660

25

300

221507

ПП53-25-1-096М-3-УХЛ3

660

25

300

225722

ПП53-25-1-101-1-УХЛ3

660

25

300

144135

ПП53-25-1-101-4-УХЛ3

660

25

300

240372

ПП53-25-1-109-1-УХЛ3

660

25

300

143351

ПП53-25-1-114-2-УХЛ2

660

25

300

238162

ПП53-25-1-114-5-УХЛ2

660

25

300

238169

ПП53-25-1-148-1-УХЛ3

660

25

300

220346

ПП53-25-1-149-1-УХЛ3

660

25

300

143050

ПП53-25-1-151-1-УХЛ2

660

25

300

148866

ПП53-25-1-151-1-УХЛ3

660

25

300

141739

ПП53-25-1-174-1-УХЛ3

660

25

300

233672

ПП53-25-1-178-1-УХЛ3

660

25

300

233161

ПП53-25-1-184-1-УХЛ3

660

25

300

110343

ПП53-25-1-205-1-УХЛ2

660

25

300

239065

ПП53-25-1-205-1-УХЛ3

660

25

300

110344

ПП53-25-1-222-1-УХЛ3

660

25

300

138930

ПП53-25-1-239-1-УХЛ3

660

25

300

149054

ПП53-25-1-314-5-УХЛ2

660

25

300

228206

ПП53-25-1-348-4-УХЛ3

660

25

300

110345

ПП53-25-1-372-1-УХЛ3

660

25

300

228594

ПП53-25-1-386-1-УХЛ3

660

25

300

223233

ПП53-25-1-391-1-УХЛ3

660

25

300

228595

ПП53-25-1-401-2-УХЛ3

660

25

300

239525

ПП53-25-1-419-1-УХЛ2

660

25

300

236019

ПП53-25-1-423-1-УХЛ2

660

25

300

235592

ПП53-25-3-005-1-УХЛ3

660

25

300

110346

ПП53-25-3-005-4-УХЛ3

660

25

300

150926

ПП53-25-3-006-1-УХЛ3

660

25

300

110347

ПП53-25-3-006-4-УХЛ3

660

25

300

110348

ПП53-25-3-236-1-УХЛ3

660

25

300

235593

184

Переключатели кулачковые

65

Н

Место крепления

36

Ø8

Ø4,5

36

32,7

65

Н

50

32,7

35,3

Н

25

Место крепления

36

Ø8

Ø4,5

36

54

48

59

35

Условное

обозначение

исполнения

по виду

крепления

Н,

мм

Количество

контактов

Масса,

кг,

не

более

1

91

3

0,16

4

0,17

2

100

3

0,17

4

0,18

Количество

коммутирующих

пакетов

Условное

обозначение

исполнения по виду

крепления

Н,

мм

Масса,  кг,

не более

1

1

68

0,11

2

77

0,12

2

1

81

0,15

2

90

016

3

1

94

0,21

2

103

0,22

4

1

107

0,24

2

116

0,25

5

1

120

0,29

2

129

0,30

6

1

133

0,33

2

142

0,34

12

1

211

0,50

2

220

0,51

Аварийный выключатель, вид крепления 1, 2

Аварийный выключатель, вид крепления 3, 4

Пакетный выключатель, вид крепления 1, 2

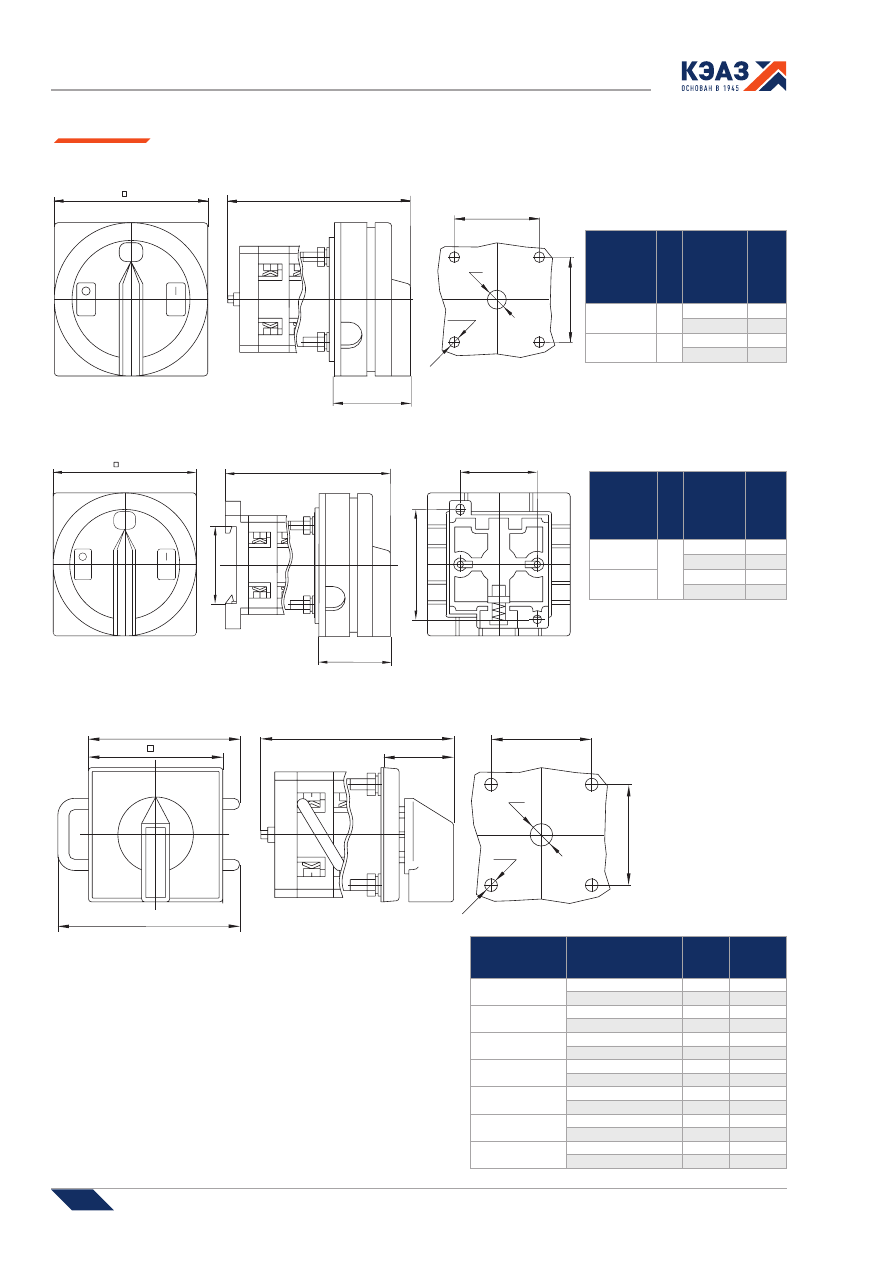

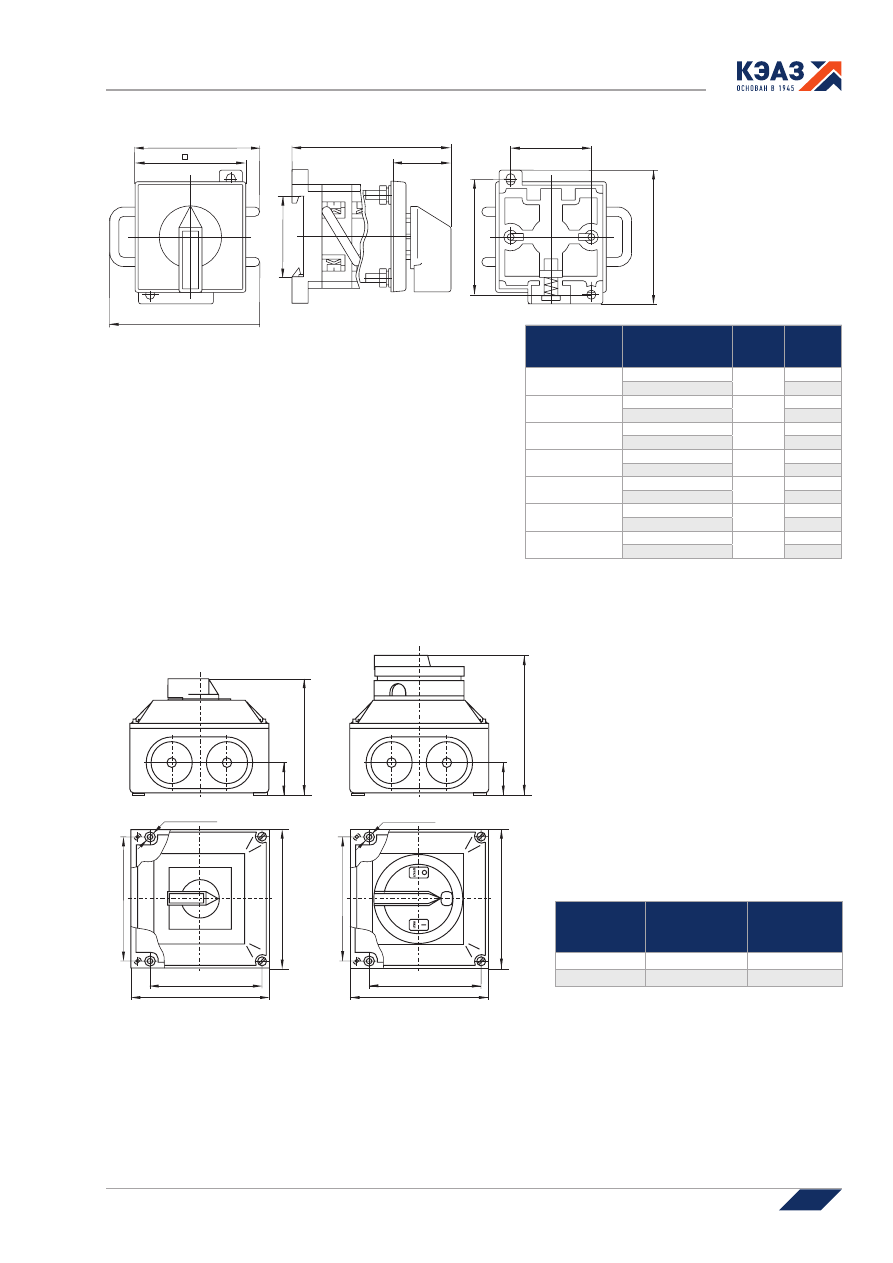

Габаритные, установочные, присоединительные размеры и масса

Условное

обозначение

исполнения

по виду

крепления

Н,

мм

Количество

контактов

Масса,

кг,

не

более

3

92

3

0,16

4

0,17

4

3

0,17

4

0,18

185

Переключатели кулачковые

54

48

59

35,3

Н

25

50

35

58

22

L

100

72

100

4 отв.

Ø8

90

4 отв.

Ø8

90

72

100

100

L1

22

Количество

коммутирующих

пакетов

Условное

обозначение

исполнения по виду

крепления

Н,

мм

Масса,  кг,

не более

1

3

69

0,11

4

0,12

2

3

82

0,15

4

0,16

3

3

95

0,21

4

0,22

4

3

108

0,24

4

0,25

5

3

121

0,29

4

0,30

6

3

134

0,33

4

0,34

12

3

212

0,50

4

0,51

Пакетный выключатель, вид крепления 3, 4

Пакетный выключатель, вид крепления 5

Количество

коммутирующих

пакетов

Переключатель

L (мм)

Аварийный

выключатель

L1 (мм)

2

90

106

4

116

132

186

Переключатели кулачковые

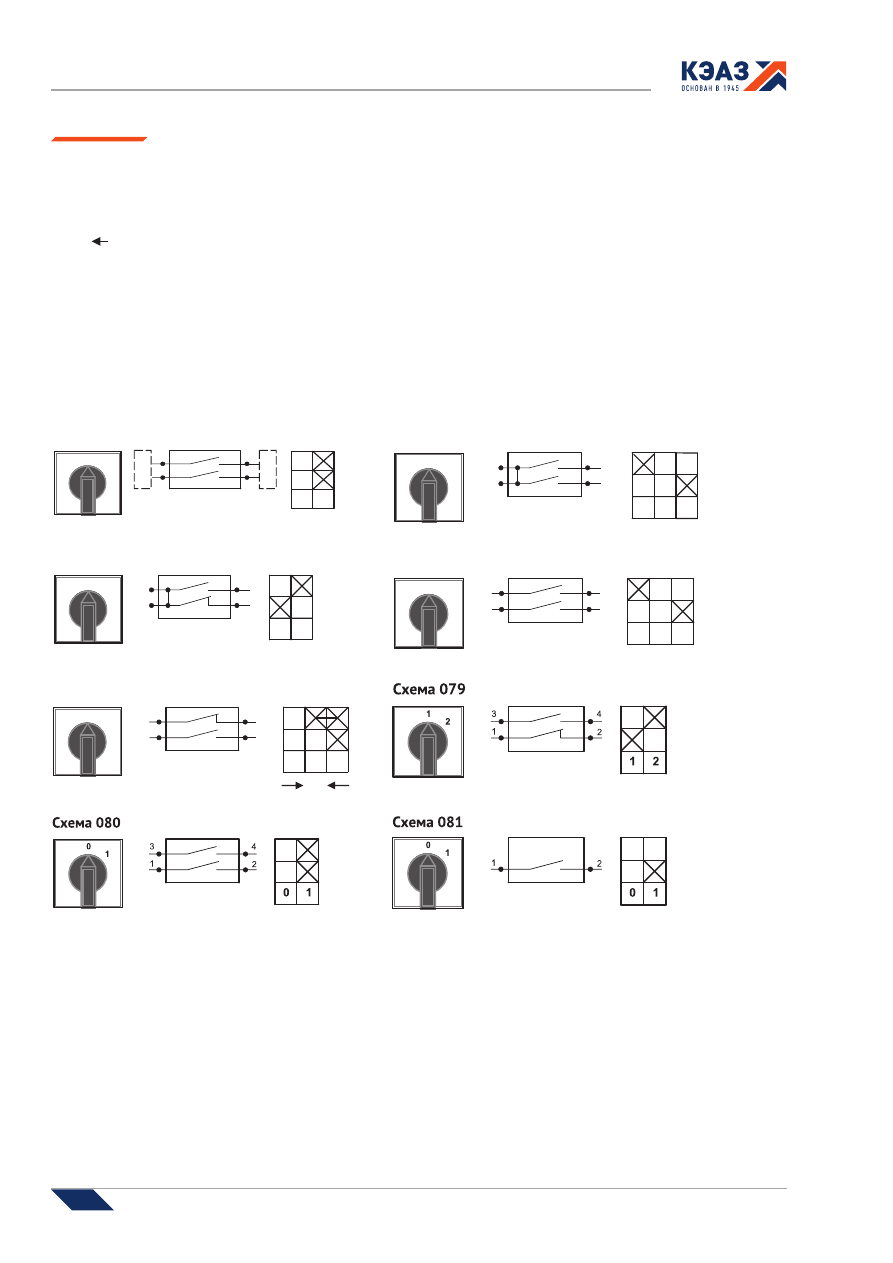

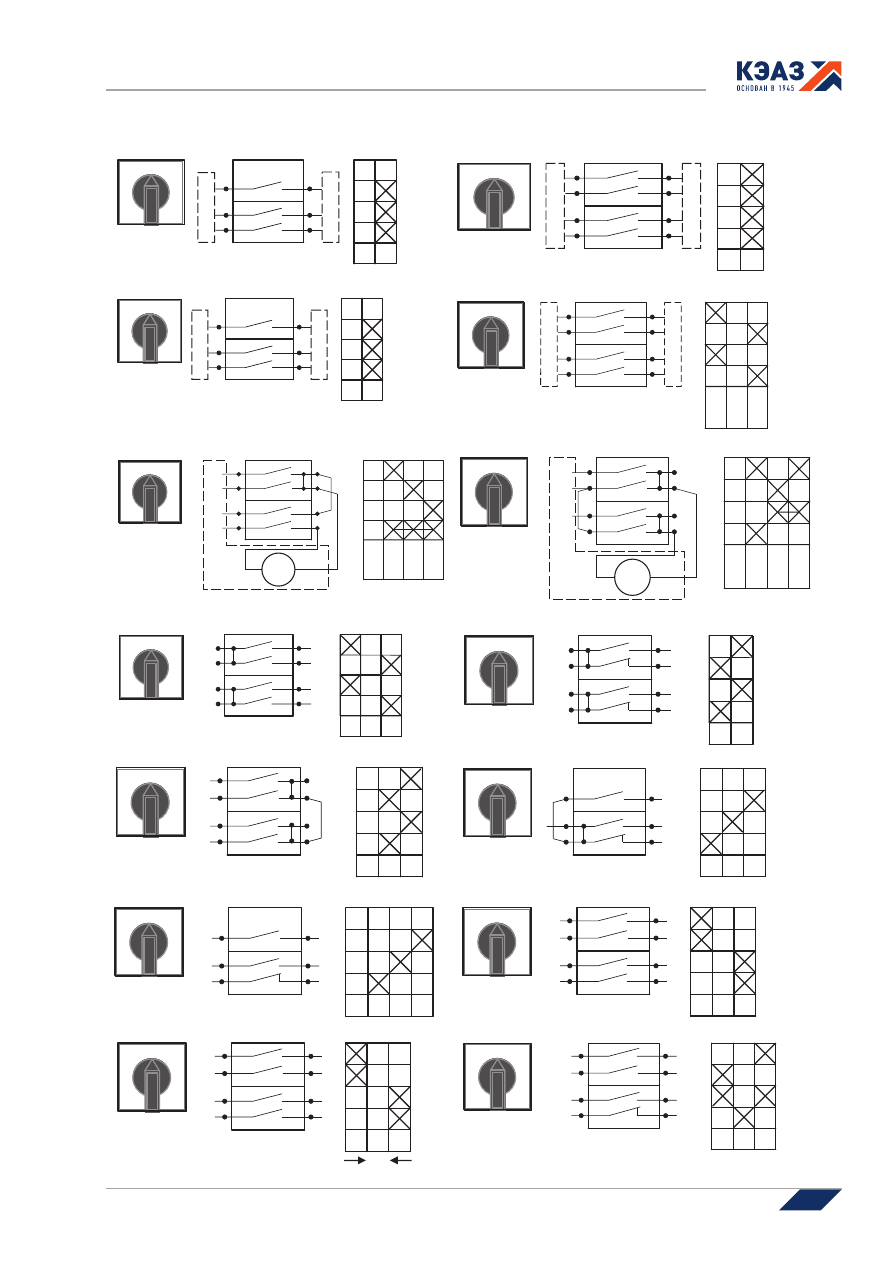

Однопакетные переключатели



Расположение коммутирующих пакетов на схемах снизу вверх соответствует их положению на изделии от наблюдателя к

установочной плоскости.



В буквенно-цифровой маркировке приняты следующие обозначения: L1, L2, L3 - фазы сети; N - нейтраль сети; W1(2), U1(2),

V1(2) - обозначение фаз обмоток электродвигателя (1 - начало обмотки, 2 - конец обмотки) либо фаз других нагрузок.



Внизу диаграммы переключений приведены:

- «

» - самовозврат в предыдущее коммутационное положение;

- 0, 1, 2, 3... - номера стандартных коммутационных положений.



На лицевой панели переключения приведена маркировка с обозначением стандартных коммутационных положений:

- 0, 1, 2, 3... - номера стандартных коммутационных положений;

- знаки Y и ∆ - переключения переключателя для соединения обмоток электродвигателя в «звезду» либо в «треугольник»;

- 220 V, 380 V - величина напряжения сети;

- «Пуск» или «Стоп» - кратковременное замыкание или размыкание контактов (в переключателях с самовозвратом).



В пунктирных рамках для пояснения функционального назначения переключателя приведены элементы схем, не

относящиеся к схеме переключателя.

 4

0

1

 2

 3
 1

L2
L1

U

V

0

1

Схема 001

 4

 2

 3
 1

0

2

1

1

2

0

Схема 020

Схема 024

 4

1

 2

2

 3
 1

1

2

 4

0

 2

1

 3
 1

0

1

2

2

 4

1

 2

2

 3
 1

1

2

0

0

Схема 047

Схема 048

Электрические схемы и диаграммы

Самые востребованные схемы. Расширенный перечень схем пакетных переключателей ПП53 Вы можете найти на сайте

187

Переключатели кулачковые

 4

0

 2

1

 3
 1

L2
L1

U

V

6

5

L3

W

0

1

 4

0

1

 2

 3
 1

L2
L1

U

V

8

6

7
5

N
L3

W

N

0

1

 4

0

 2

1

 3
 1

L2
L1

U

V

6

5

L3

W

0

1

Схема 003

Схема 002

Схема 004

0

22

0V

00

220V

380V

38

0V

 4

 2

 3

L2

 1

L1

U

V

8

6

7

N

5

L3

W

N

0

 4

  2

 8

 6

0

V

L2

L3

L

1-

N

L

2-

N

L

3-

N

 3
 1

7

L1

5

 N

L1-N

L3-N

L

2-N

0

 4

  2

 8

 6

0

V

L2

L3

 3
 1

7

L1

5

L

1-

L

2

L

2-

L

3

L

3-

L

1

L

2-L

3

L1-L2

L3-L1

 8

1

 6

2

 7
 5

0

 4

 2

 3
 1

0

2

1

Схема 015

Схема 017

Схема 018

Схема 021

 8

7

  4

   2

 6

0

 3
 1

5

1

0 1

Схема 062

Схема 025

Схема 029

 8

1

 6

2

 7
 5

1

2

 4

 2

 3
 1

 8

7

  4

   2

 6

0

 3
 1

5

1

2

0 1 2

Схема 035

  4

 6

1

 3
 1

5

2

3

1 2 3

 2

Схема 043

Схема 045

Схема 044

0

  4

   2

 6

1

 3
 1

5

0

2

3

1 2 3

 8

7

  4

   2

 6

0

 3
 1

5

2

1

2

0 1

 8

7

  4

   2

 6

0

 3
 1

5

2

1

2

0 1

Схема 056

 8

7

  4

   2

 6

1

 3
 1

5

3

2

3 1 2

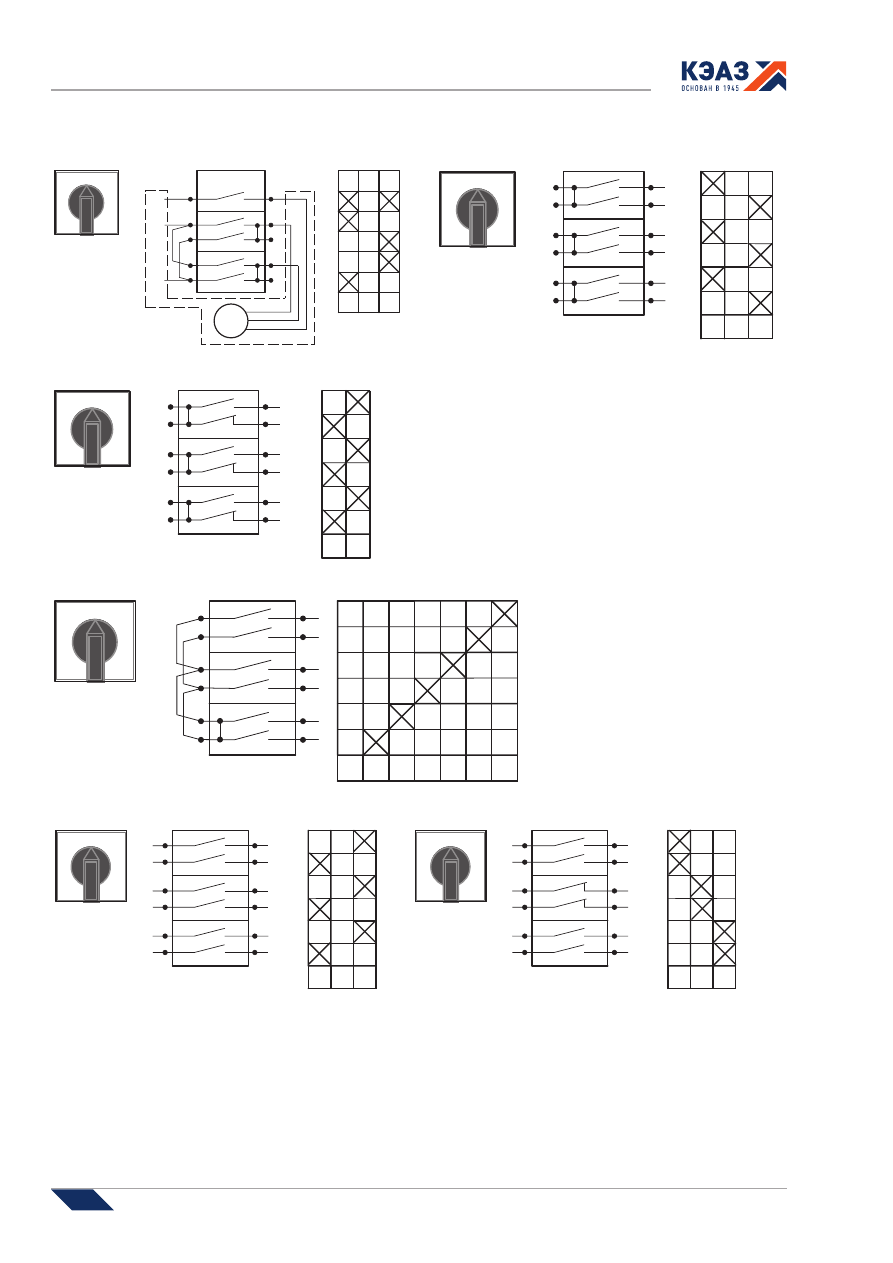

Двухпакетные переключатели

188

Переключатели кулачковые

Схема 007

L3

0

2

 8

 4

 7
 5

 6

1 0

10

2

 2

 3
 1

 9

L2

L1

1

М

Схема 022

Схема 026

 8

1

 6

2

 7
 5

0

2

1

0

 4

 2

 3
 1

12

10

11
 9

 8

1

 6

2

 7
 5

1

2

 4

 2

 3
 1

12

10

11
 9

 8

0

 6

2

 7
 5

1

 4

 2

 3
 1

12

10

11
 9

3

0 1

3

5

2

4

5

4

6

Схема 031

 8

2

 6

1

 7
 5

0

2

1

0

 4

 2

 3
 1

12

10

11
 9

 8

3

 6

2

 7
 5

1

2

3

1

 4

 2

 3
 1

12

10

11
 9

Схема 058

Схема 059

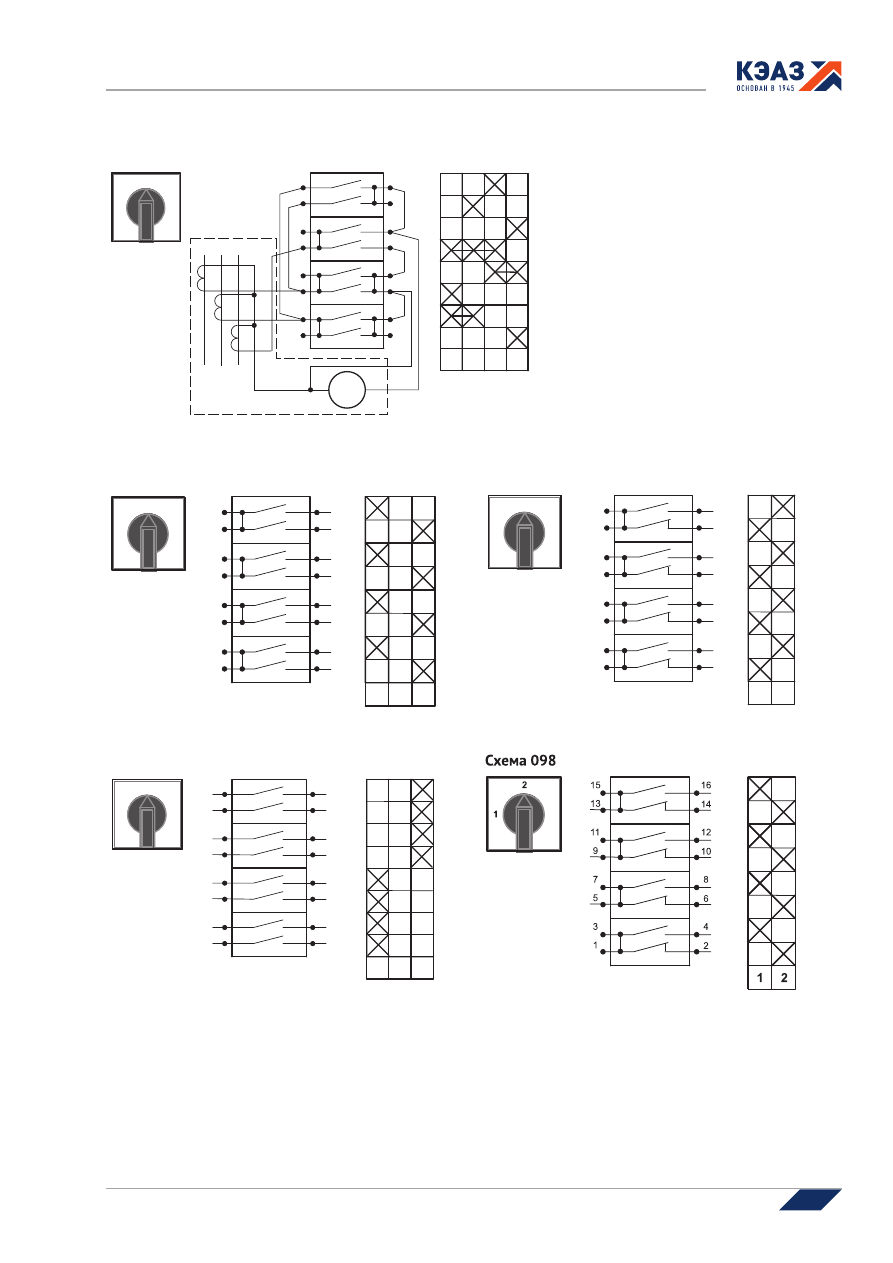

Трехпакетные переключатели

189

Переключатели кулачковые

Четырехпакетные переключатели

0

L 1

L1

L 3

0

L2 L3

 8

 4

 7
 5

 6

10

 2

 3

 1

 9

А

16
14

15
13

12

11

L3

L1 L2

L1

L2

L3

Схема 019

Схема 023

Схема 027

 8

1

 6

2

 7
 5

0

2

1

0

 4

 2

 3
 1

12

10

11
 9

16

14

15
13

 8

1

 6

2

 7
 5

1

2

 4

 2

 3
 1

12

10

11
 9

16

14

15
13

 8

2

 6

1

 7
 5

0

 4

 2

 3
 1

12

10

11
 9

16

14

15
13

0

2

1

Схема 060

190

Переключатели кулачковые

 5

 6

10

 2

 1

 9

14

13

L1

18

17

2

0

1

3

4

5

0

1

2

4

5

Схема 016

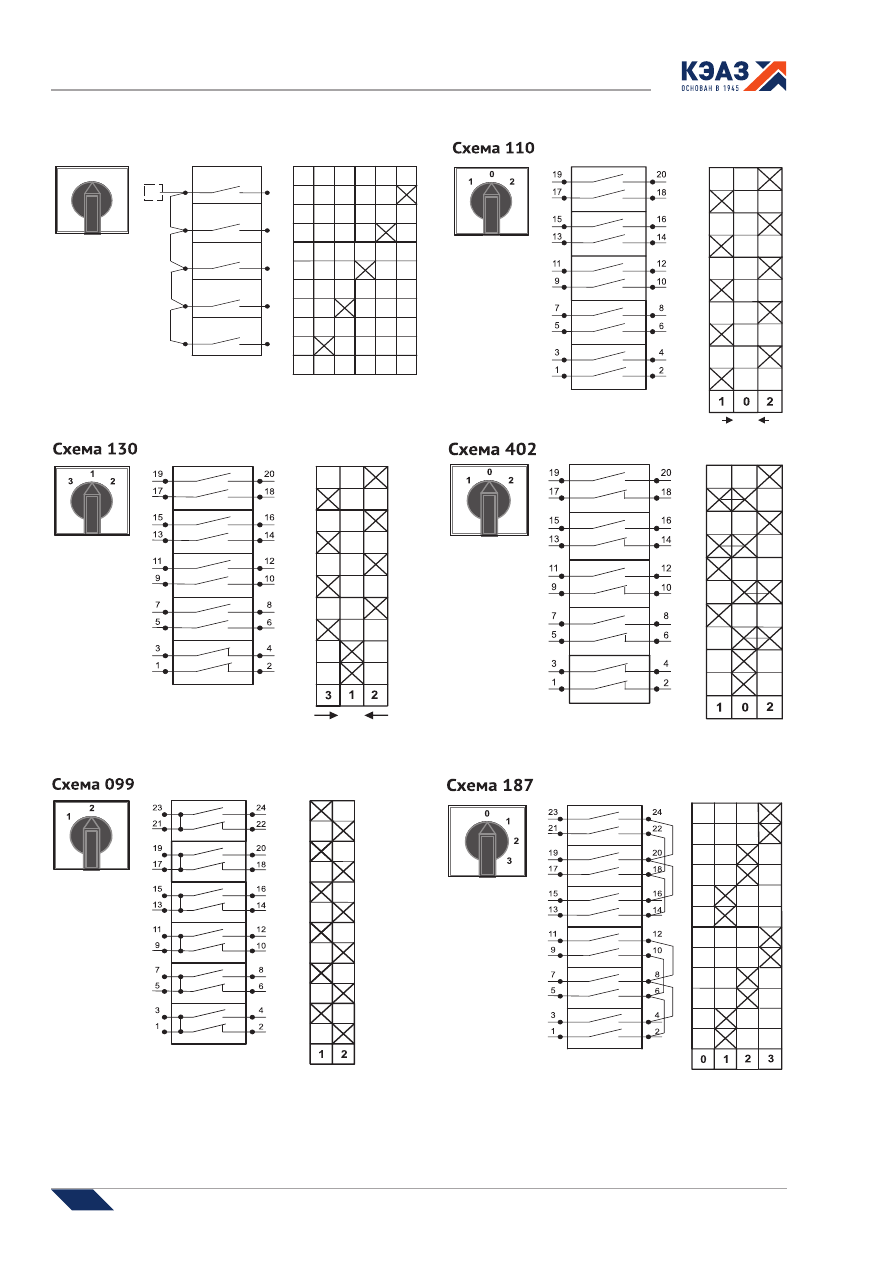

Пятипакетные переключатели

Шестипакетные переключатели

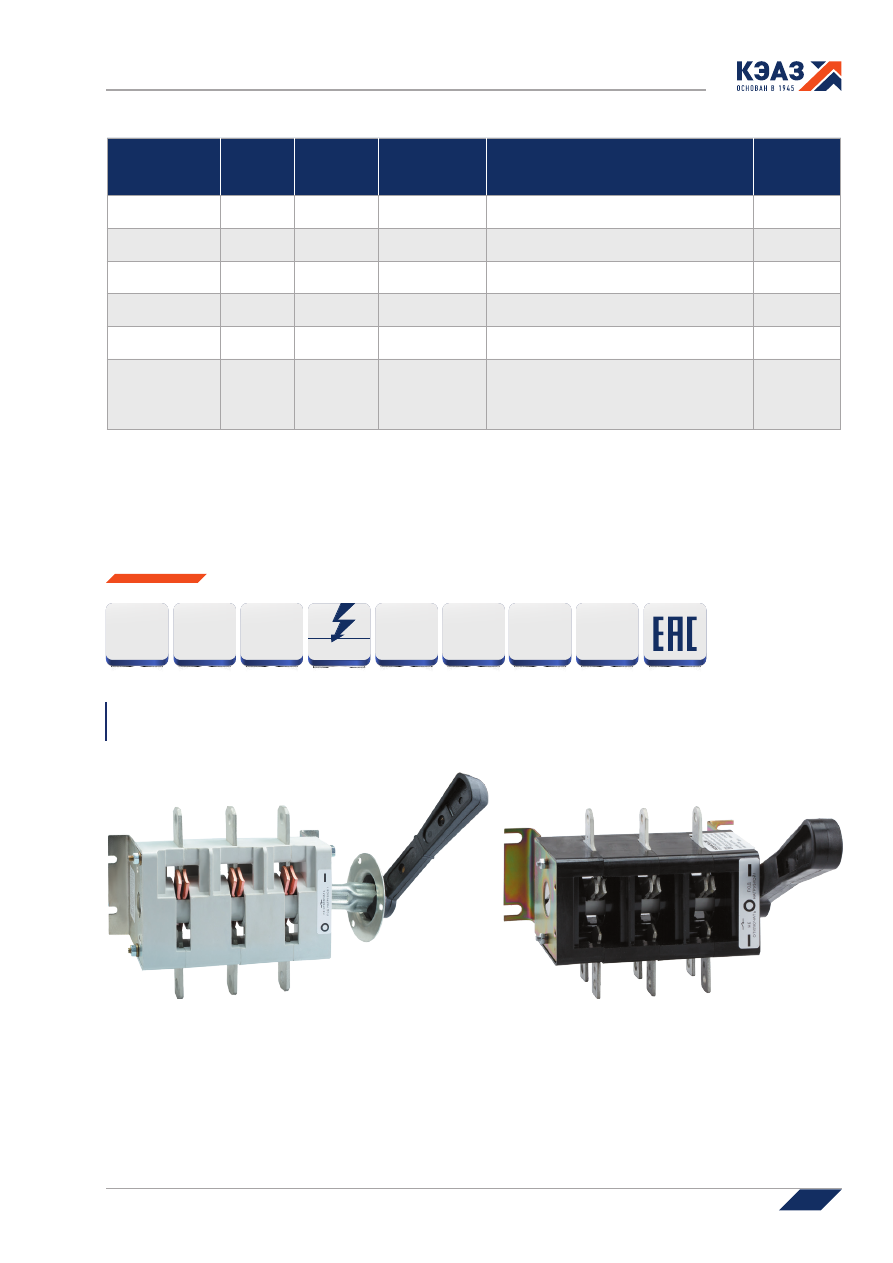

Выключатели-разъединители и разъединители низковольтные

191

Предназначены для включения, пропускания и отключения  переменного тока номинальным напряжением до 660 В,

номинальной  частоты 50 Гц и постоянного тока номинальным напряжением до 440 В  в устройствах распределения

электрической энергии.

Выключатели-разъединители серии ВР32

ТУ 3424-036-05758109-2006

Соответствуют требованиям ГОСТ Р 50030.3 (МЭК 60947-3-2008)

ВР32

ВР32Ф

Серия

Номиналь-

ный ток

In, А

Номиналь-

ное

напряжение

Un,В

Способ

оперирования

ручным

приводом

Вид ручного привода

Возможность

установки

предохрани-

теля

Выключатели-

разъединители ВР32

100-630

380-660

зависимого

действия

Боковая рукоятка, передняя смещенная рукоятка,

боковая смещенная рукоятка

-

Выключатели

нагрузки ВНК

250-1600

380-660

независимого

действия

Передняя рукоятка

-

Разъединители-

предохранители РП

100-1600

380-500

зависимого

действия

Передняя смещенная рукоятка, боковая смещенная

рукоятка, центральный привод

+

Разъединители Р

100-630

380-500

зависимого

действия

Боковая смещенная рукоятка, передняя смещенная

рукоятка, центральный привод

-

Разъединители П

100-400

380

зависимого

действия

Центральный привод

-

Разъединители РЕ19

100-6300

660-1000

зависимого

действия

Центральная рукоятка, боковая рукоятка, передняя

смещенная рукоятка, боковая смещенная рукоятка,

рычаг для пополюсного оперирования, рукоятка

для пополюсного оперирования, центральный

рычаг для управления штангой

-



Таблица выбора выключателей-разъединителей

630 А

-60°С

+40°С

440 В

660 В

АС

0,66кВ

гарантия

3

года

IP00

МЕДЬ

Выключатели-разъединители и разъединители низковольтные

192

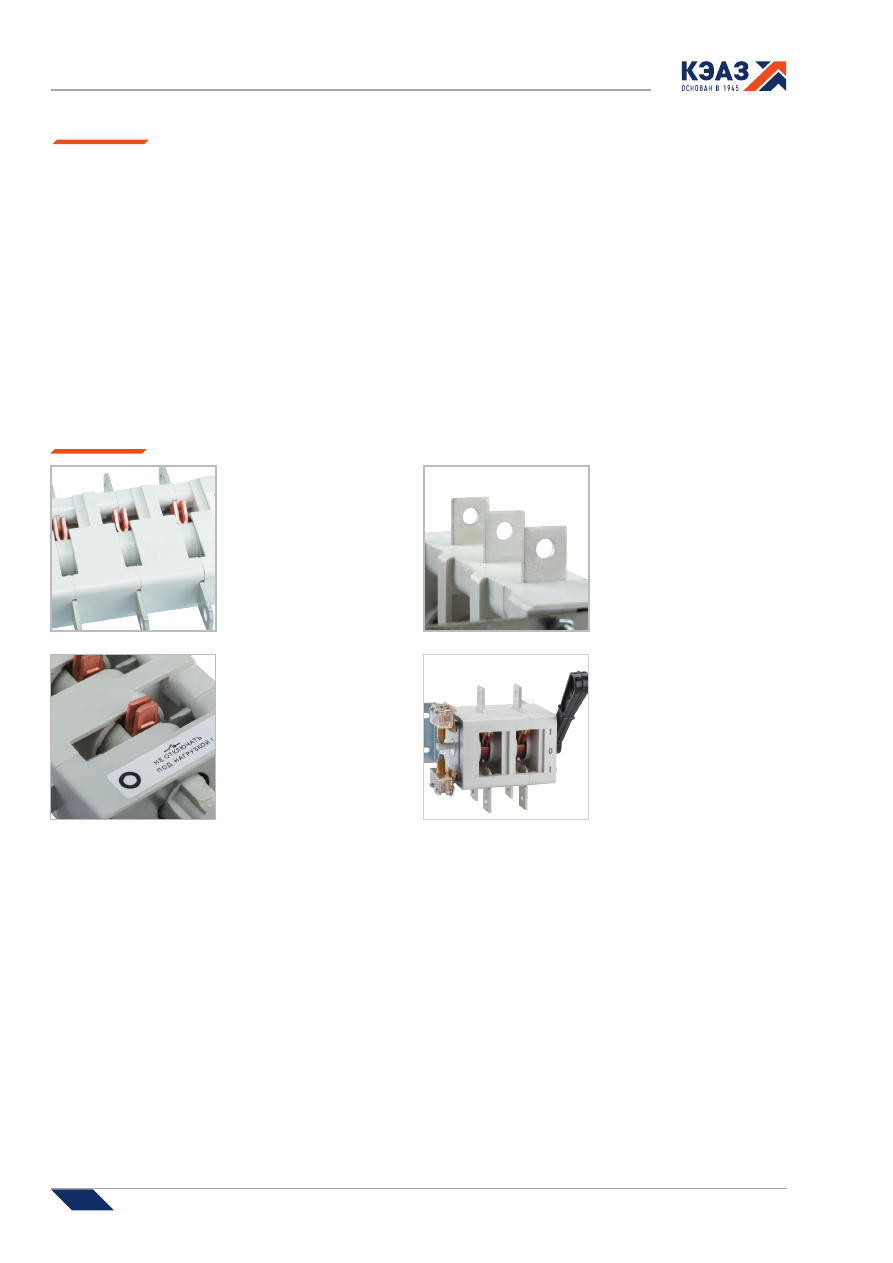

Особенности конструкции

Корпус изготовлен из

стеклонаполненного

премикса (ВР32Ф из

фенопласта), обладающего

теплостойкостью,

высокими прочностными

и  электроизоляционными

свойствами.

Контактные выводы, выполнен-

ные из высококачественной

электротехнической меди

(ВР32Ф-100А из биметалла)

с нанесенным защитным

покрытием, позволяют

присоединять медные и

алюминиевые токопроводящие

жилы, оконцованные

кабельными наконечниками, а

также медные и алюминиевые

шины.

Двойной видимый разрыв

цепи для исполнений без

дугогасительных камер.

Возможность коммутации под

нагрузкой для исполнений с

дугогасительными камерами.

Изготовление исполнений

нестандартной конструкции.

Преимущества



Реализация любых технических решений

        - полный ассортимент номенклатуры на токи от 100 до 630 А;
        - различные виды ручного привода;
        - все возможные варианты расположения контактных выводов для максимального удобства при монтаже;
        - возможность установки вспомогательных контактов для сигнализации состояния аппарата.



Обеспечение надежной работы и безопасности эксплуатации

        - контактная система ножевого типа с двойным видимым разрывом цепи;
        - дугогасительные камеры и большой раствор контактов для эффективного гашения дуги;
        - токоведущие элементы изготовлены из электротехнической меди марки М1;
        - применение механически прочных и не поддерживающих горение пластических материалов.



Расширенные области применения

        - возможность применение в суровых условиях эксплуатации - климатическое исполнение УХЛ и Т.

Выключатели-разъединители и разъединители низковольтные

193

Выключатель-разъединитель ВР32-X

1

X

2

-X

3

X

4

X

5

X

6

X

7

X

8

-X

9

…А-Л-Х

10

-КЭАЗ

Пример записи условного обозначения выключателя-разъединителя серии ВР32 на условный тепловой ток 100 А

со съемной рукояткой, на одно направление, с дугогасительными камерами, с внешними зажимами перпендикулярно плоскости

монтажа, с боковой смещенной рукояткой, со впомогательными контактами, климатического исполнения УХЛ3:

Выключатель-разъединитель ВР32-31-В31251-100А-УХЛ3-КЭАЗ

Выключатель-

разъединитель

- Группа изделий

ВР32

- Серия

Х

1

Х

2

- Обозначение условного теплового тока: 31 - 100 А; 35 - 250 А; 37 - 400 А; 39 - 630 А

Х

3

-  Исполнение рукоятки: А - несъемная; В - съемная

Х

4

-  Количество полюсов и число направлений:

1 - однополюсный на одно направление; 2 - двухполюсный на одно направление; 3 - трехполюсный на одно направление;

4 - четырехполюсный на одно направление; 5 - однополюсный на два направления; 6 - двухполюсный на два

направления; 7 - трехполюсный на два направления; 8 - четырехполюсный на два направления

Х

5

- Дугогасительные камеры: 0 - отсутствие; 1 - наличие

Х

6

- Расположение плоскости присоединения внешних зажимов выводов:

1- параллельно плоскости монтажа; 2 - перпендикулярно плоскости монтажа; 3 - комбинированное: ввод параллельно,

вывод перпендикулярно плоскости монтажа ; 4 - комбинированное: ввод перпендикулярно, вывод параллельно плоскости

монтажа

Х

7

- Вид ручного привода:







0 - без привода; 2 - боковая рукоятка; 3 - передняя поворотная рукоятка;

4 - передняя смещенная рукоятка; 5 - боковая смещенная рукоятка

Х

8

- Вспомогательные контакты: 0 - отсутствие; 1 - наличие

Х

9

…А

- Номинальный ток, А

Л

- Исполнение привода слева

Х

10

- Климатическое исполнение и категория размещения: УХЛ3 или Т

КЭАЗ

- Торговая марка

Структура условного обозначения

Выключатель-разъединитель ВР32-X

1

X

2

Ф-X

3

X

4

X

5

2X

6

X

7

-X

8

…А-УХЛ3-КЭАЗ

Выключатель-

разъединитель

- Группа изделий

ВР32

- Серия

Х

1

Х

2

- Обозначение условного теплового тока: 31 - 100 А; 35 - 250 А; 37 - 400 А; 39 - 630 А

Ф

- Корпус из фенопласта

Х

3

- Исполнение рукоятки: А - несъемная; В- съемная

Х

4

- Количество полюсов и число направлений:

3 - трехполюсный на одно направление; 7 - трехполюсный на два направления

Х

5

- Дугогасительные камеры: 0 - отсутствие; 1 - наличие

2

- Расположение плоскости присоединения внешних зажимов выводов перпендикулярно плоскости монтажа

Х

6

- Вид ручного привода: 0 - без привода; 2 - боковая рукоятка; 4 - передняя смещенная рукоятка;

    5 - боковая смещенная рукоятка

Х

7

- Вспомогательные контакты: 0 - отсутствие; 1 - наличие

Х

8

…А

- Номинальный ток, А

УХЛ3

- Климатическое исполнение и категория размещения

КЭАЗ

- Торговая марка

Пример записи условного обозначения выключателя-разъединителя серии ВР32 с корпусом из фенопласта

на условный тепловой ток 250 А с несъемной рукояткой, на два направления, без дугогасительных камер, с внешними зажимами

перпендикулярно плоскости монтажа, с передней смещенной рукояткой, без вспомогательных контактов, климатического

исполнения УХЛ3:

Выключатель-разъединитель ВР32-35Ф-А70240-250А-УХЛ3-КЭАЗ

Структура условного обозначения экономичного исполнения















содержание      ..     10      11      12      13     ..
