КЭАЗ. КАТАЛОГ ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОДУКЦИИ (2019 год) - часть 10





146

Автоматические выключатели в литом корпусе

146

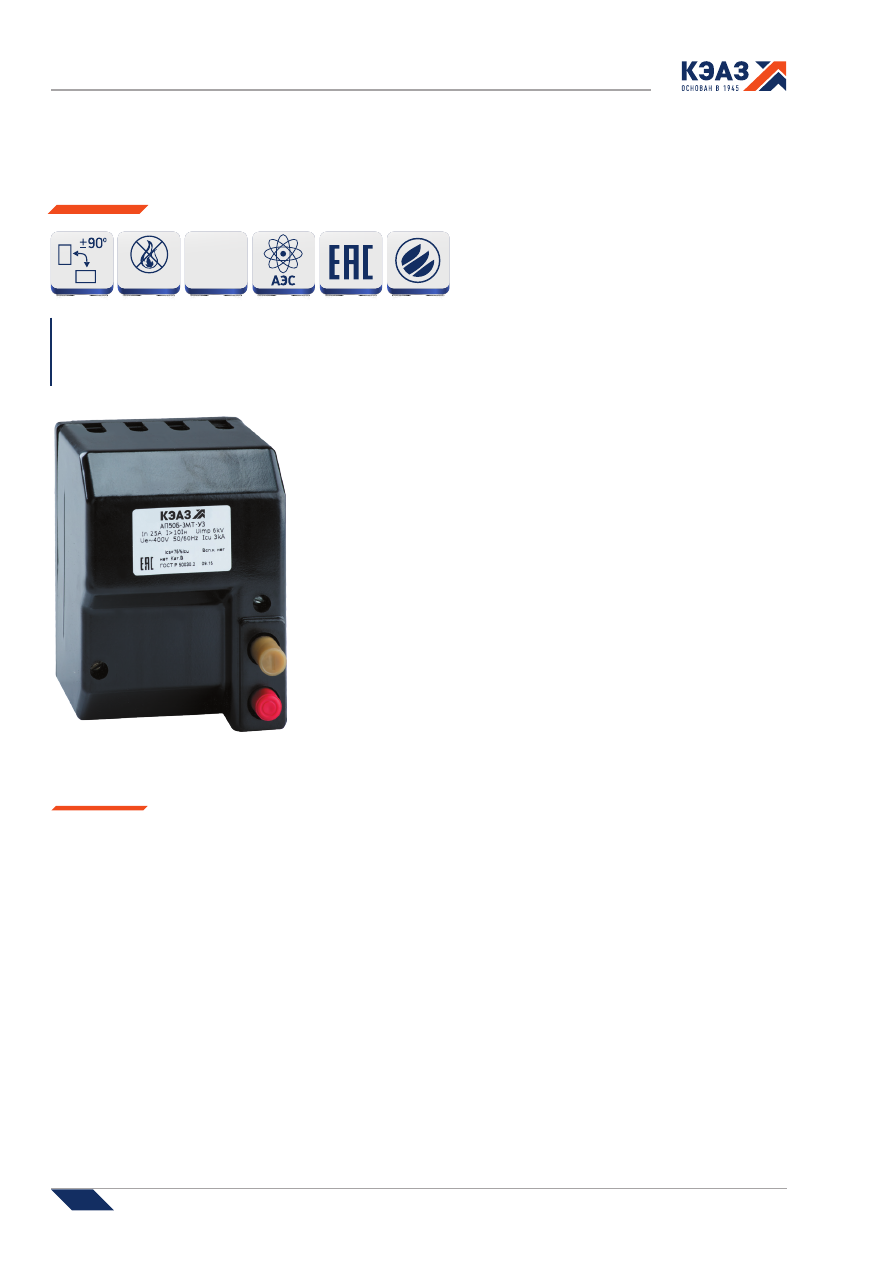

Автоматические выключатели в литом корпусе серии

АП50Б

Соответствуют требованиям стандартов ГОСТ Р 50030.2 ТР ТС 004/2011

Автоматические выключатели серии АП50Б предназначены для передачи электрической энергии в нормальном режиме и от-

ключения защищаемых электрических сетей и электрооборудования при токах коротких замыканий и перегрузках, а также для

оперативных включений и отключений электрических цепей. Используются для защиты потребителей в составе аппаратуры

распределения: в жилых, общественных зданиях и в НКУ промышленного применения, с цепями переменного тока от 1,6 до 63 А

при напряжении до 400 В с частотой 50 и 60 Гц, а также в цепях постоянного тока от 1,6 до 63 А с напряжением до 220 В.

Преимущества



Реализация любых технических решений

        - полный ряд номинальных токов от 1,6 до 63 А;
        - наличие малых уставок электромагнитного расцепителя позволяет применять автоматический выключатель

для защиты цепей с низкими значениями токов короткого замыкания;

        - обеспечение дополнительной защиты за счет наличия максимального расцепителя тока в нулевом проводе.



Удобство эксплуатации

        - простота эксплуатации автоматического выключателя за счет возможности регулировки рабочего тока;
        - конструкция автоматических выключателей обеспечивает защиту от прикосновения к токоведущим частям;
        - простота оперирования автоматических выключателей.



Простота монтажа

        - конструкция автоматических выключателей содержит самозажимные выводы, которые позволяют быстро и

удобно выполнить монтаж.



Расширенные области применения

        - установка автоматических выключателей под открытым небом, степень защиты IP54;
        - защита электрооборудования АЭС, подтверждено лицензией АЭС;
        - возможность применения в суровых условиях эксплуатации, климатические исполнения УХЛ.

НЕГОРЮЧИЙ

IP54

(в дополни-

тельной

оболочке)

Автоматические выключатели в литом корпусе

147

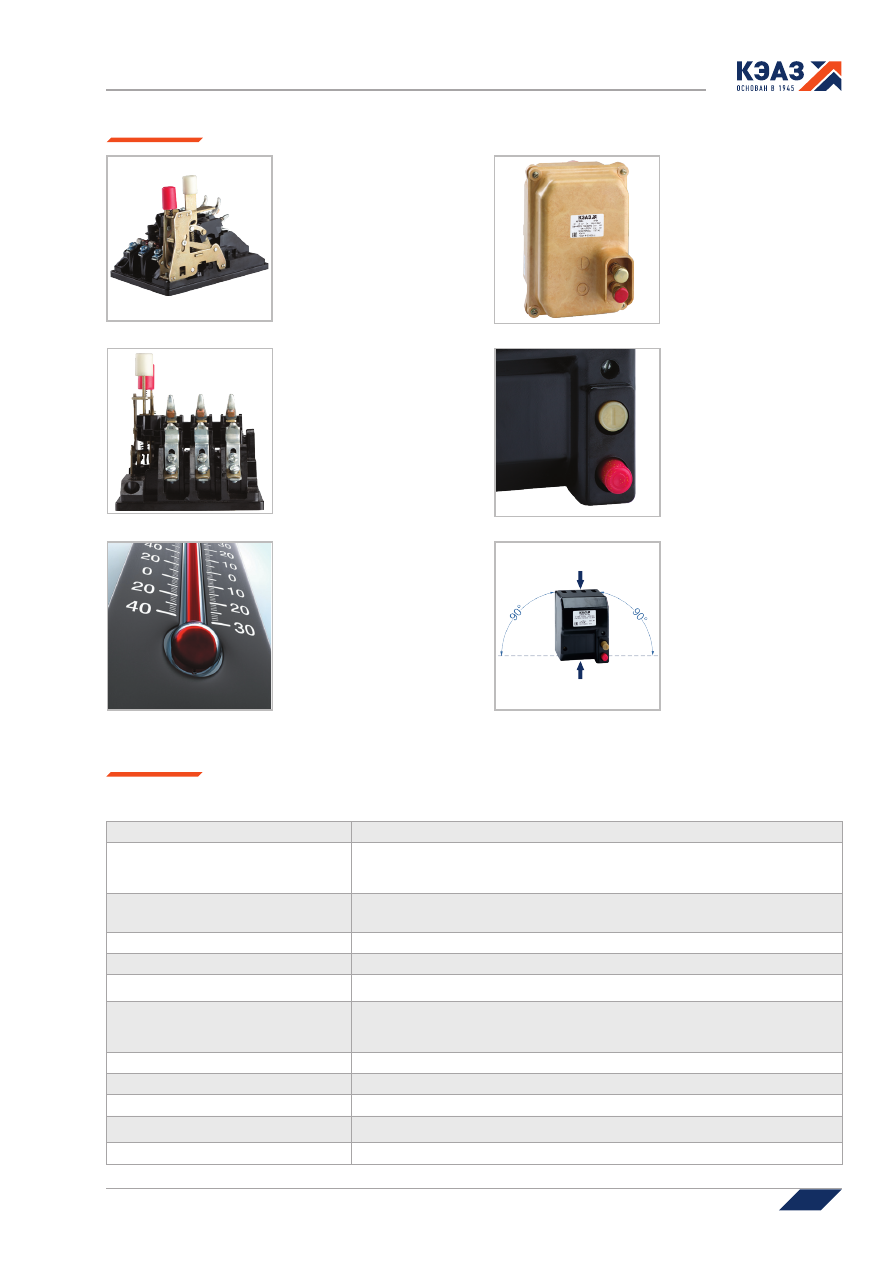

Особенности конструкции

АП50Б-Х

1

Х

2

Х

3

Х

4

Х

5

6

…А-Х

7

…I

n

8

…-Х

9

…-ХП-IP54-Х

10

...-Х

11

...-КЭАЗ

Структура условного обозначения

АП50Б

- Обозначение серии

Х

1

Х

2

Х

3

Х

4

- Количество и обозначение максимальных расцепителей тока: МТ - комбинированный

максимальный расцепитель тока (электромагнитный и тепловой); М - электромагнитный

максимальный расцепитель тока; Т - тепловой максимальный расцепитель тока. Количество

проставляется перед обозначением расцепителя

Х

5

- Обозначение дополнительного расцепителя: Н - минимальный расцепитель напряжения; Д -

независимый расцепитель; О - максимальный расцепитель тока в нулевом проводе;

С - расцепитель цепи управления

Х

6

…А

- Номинальный ток максимальных расцепителей, А

Х

7

…I

n

- Уставка по току срабатывания электромагнитных максимальных расцепителей тока

Х

8

- Номинальное напряжение и род тока автоматических выключателей: 400 АС - для трехполюсных

автоматических выключателей; 400 АС/220 DC - для двухполюсных автоматических выключателей

Х

9

- Наименование дополнительного расцепителя, номинальное напряжение и род тока

дополнительного расцепителя: НР 110 АС, НР127 АС, НР230 АС/220 DC, НР400 АС - для

независимого расцепителя; РМН110 АС, РМН127 АС, РМН230 АС, РМН400 АС - для минимального

расцепителя напряжения

ХП

- Количество вспомогательных контактов (1П или 2П при их наличии)

IP54

- Степень защиты (для выключателей в дополнительной оболочке)

Х

10

...

- Обозначение климатического исполнения и категории размещения: У3, У2

Х

11

...

- Вид приемки (условия поставки): ОТК* - не указывается; АЭС - для поставок на АЭС;

Э - экспорт

КЭАЗ

- Торговая марка

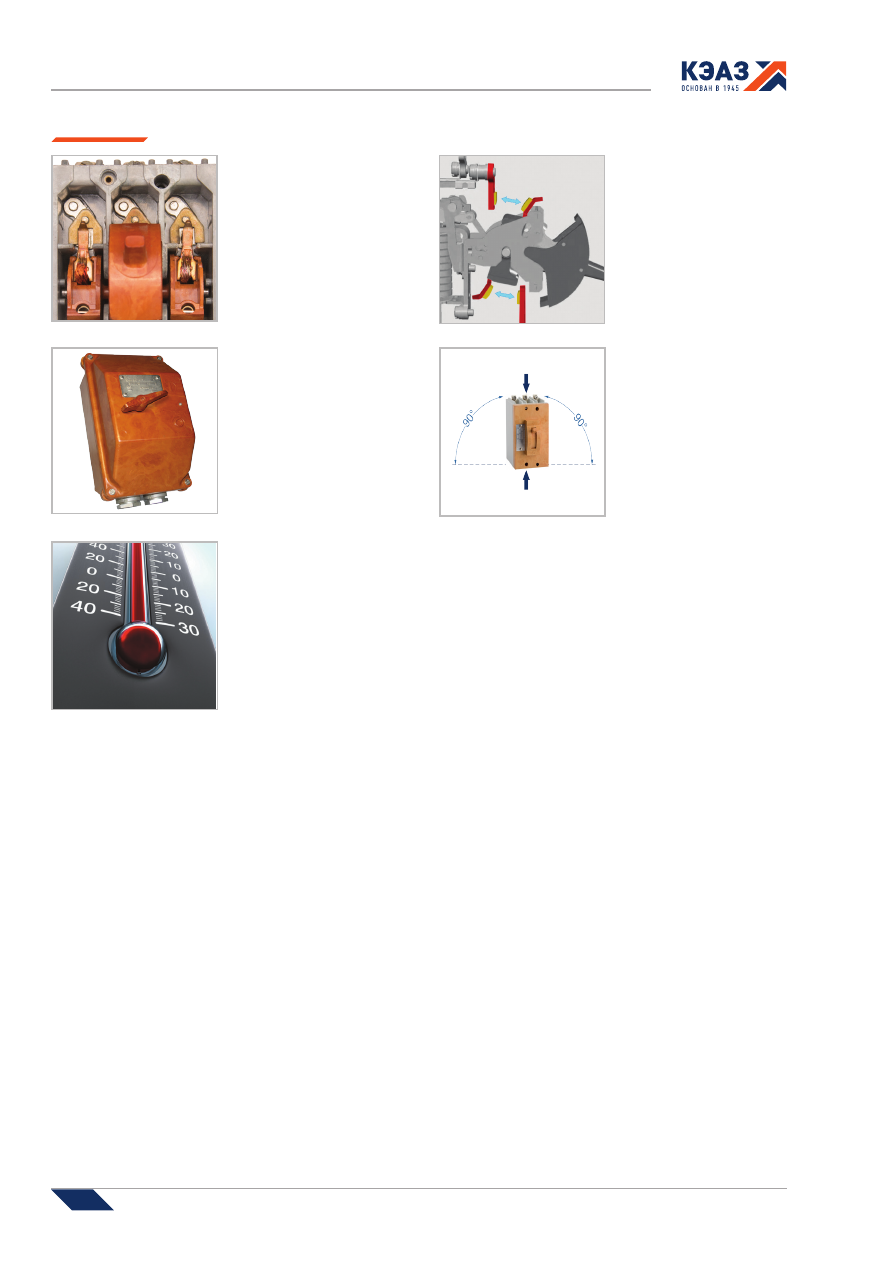

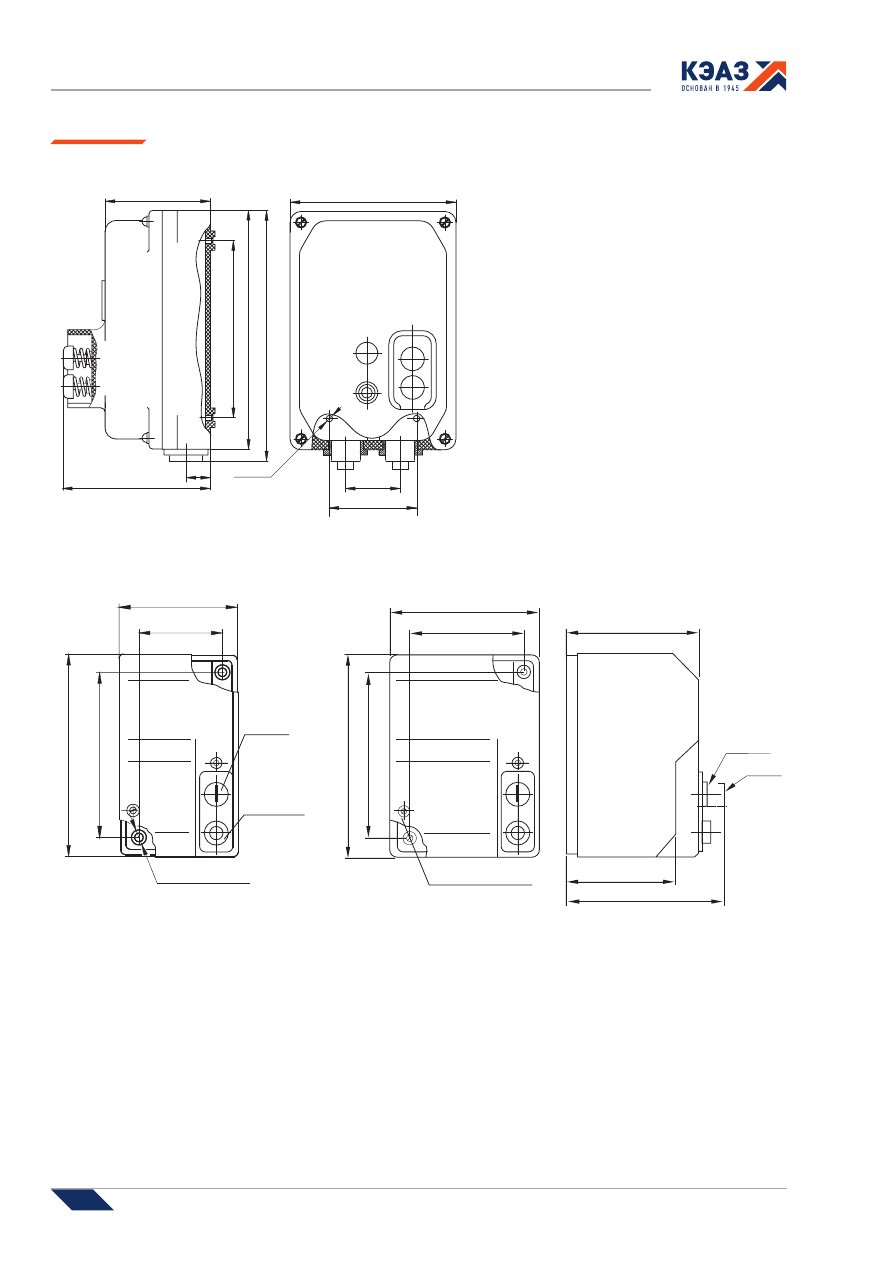

Дополнительная оболочка

обеспечивает степень защиты

IP54.

Регулировка теплового

расцепителя.

Наличие на корпусе кнопок

«включено» и «отключено».

Возможность подключения

проводников без кабельных

наконечников.

Температура эксплуатации

от -40 до +40°С.

Монтаж вертикально или

поворот вправо/влево

на 90°. Подвод питания

сверху и снизу.

148

Автоматические выключатели в литом корпусе

148

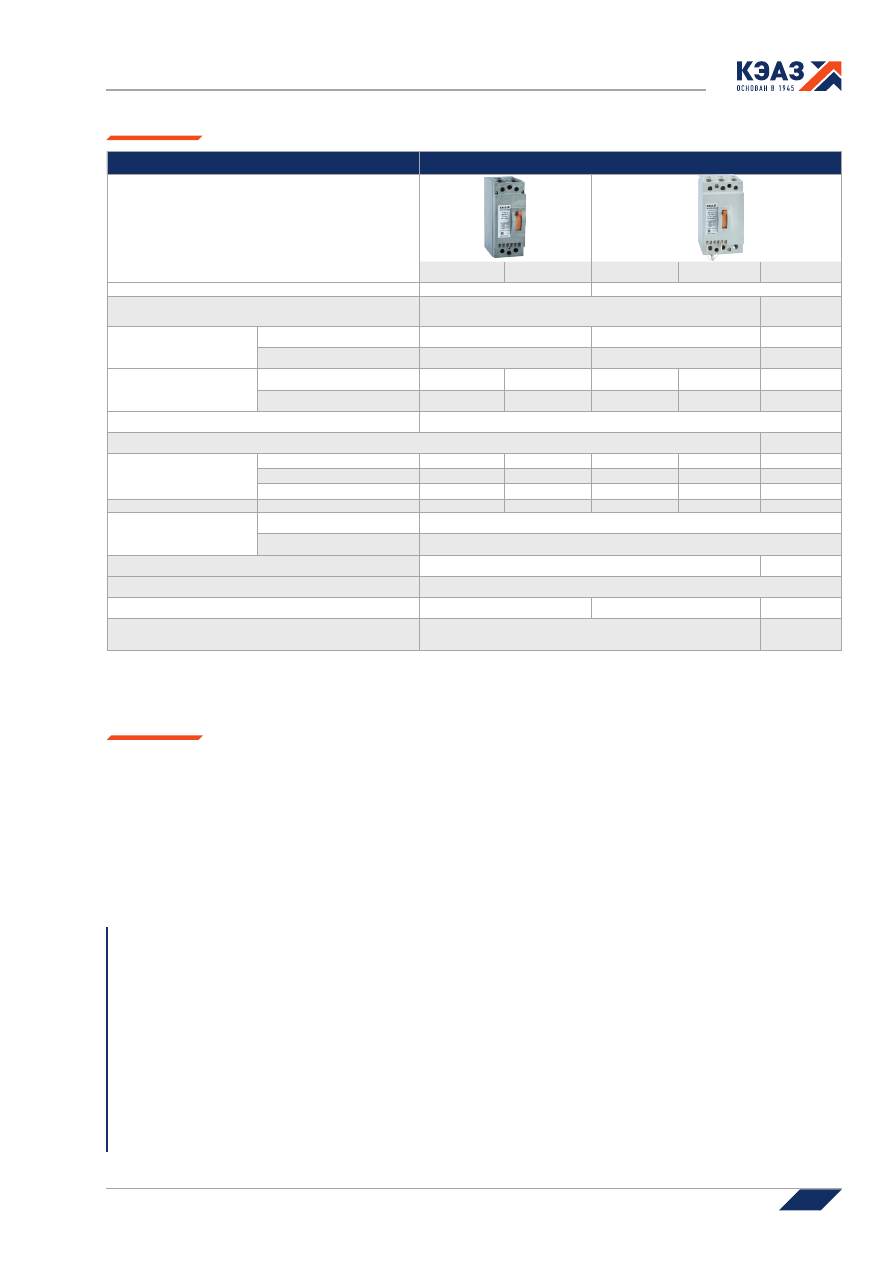

Наименование параметра

Обозначение параметра

Серии

АП50Б-2Т

АП50Б-2М

АП50Б-2МТ

АП50Б-1М2ТД

АП50Б-3Т

АП50Б-3М

АП50Б-3МТ

АП50Б-2М3ТН

АП50Б-2МН

АП50Б-2М3ТД

АП50Б-2М3ТО

АП50Б-3М3ТС

двухполюсные

трехполюсные

Номинальный ток (I

n

), А

1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 50; 63

16-63

2,5-63

Номинальное напряжение, (U

e

), В

- переменного тока

до 400

- постоянного тока

до 220

-

-

-

-

-

-

-

-

Уставка по току мгновенного срабатывания,

I/I

n

-

3,5 и

10

-

3,5 и

10

10

Тип расцепителя

Электромагнитный расцепитель

-

+(2)

+(2)

+(1)

-

+(3)

+(3)

+(2)

+(2)

+(2)

+(2)

+(3)

Тепловой расцепитель

+(2)

-

+(2)

+(2)

+(3)

-

+(3)

+(3)

-

+(3)

+(3)

+(3)

Минимальный расцепитель напряжения

-

-

-

-

-

-

-

+

+

-

-

-

Независимый расцепитель

-

-

-

+

-

-

-

-

-

+

-

-

Макс. расцепитель тока в нулевом проводе

-

-

-

-

-

-

-

-

-

-

+

-

Расцепитель цепи управления

-

-

-

-

-

-

-

-

-

-

-

+

Дополнительные аксессуары

Свободные контакты (2п), (1п)

2п(1п) 2п(1п) 2п(1п)

1п

2п(1п) 2п(1п) 2п(1п) 2п(1п) 2п(1п)

1п

2п(1п) 2п(1п)

Дополнительная оболочка (степень защиты

IP54)

+

+

+

+

+

+

+

+

+

+

+

+

Масса, кг

-без оболочки

до 1

до 1,3

-в дополнительной оболочке

до 2,2

Уставка электромагнитного расцепителя, выделенная жирным шрифтом, является базовой.

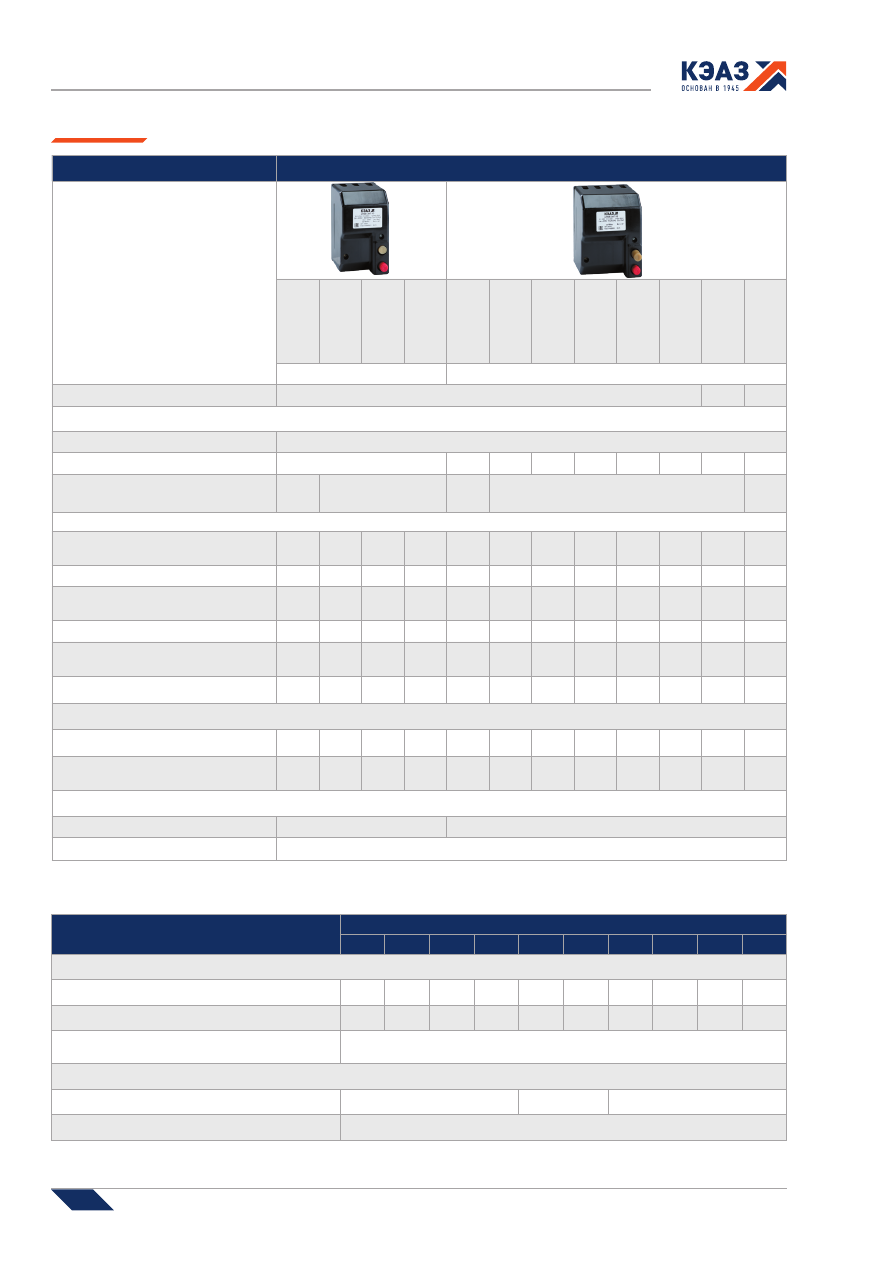

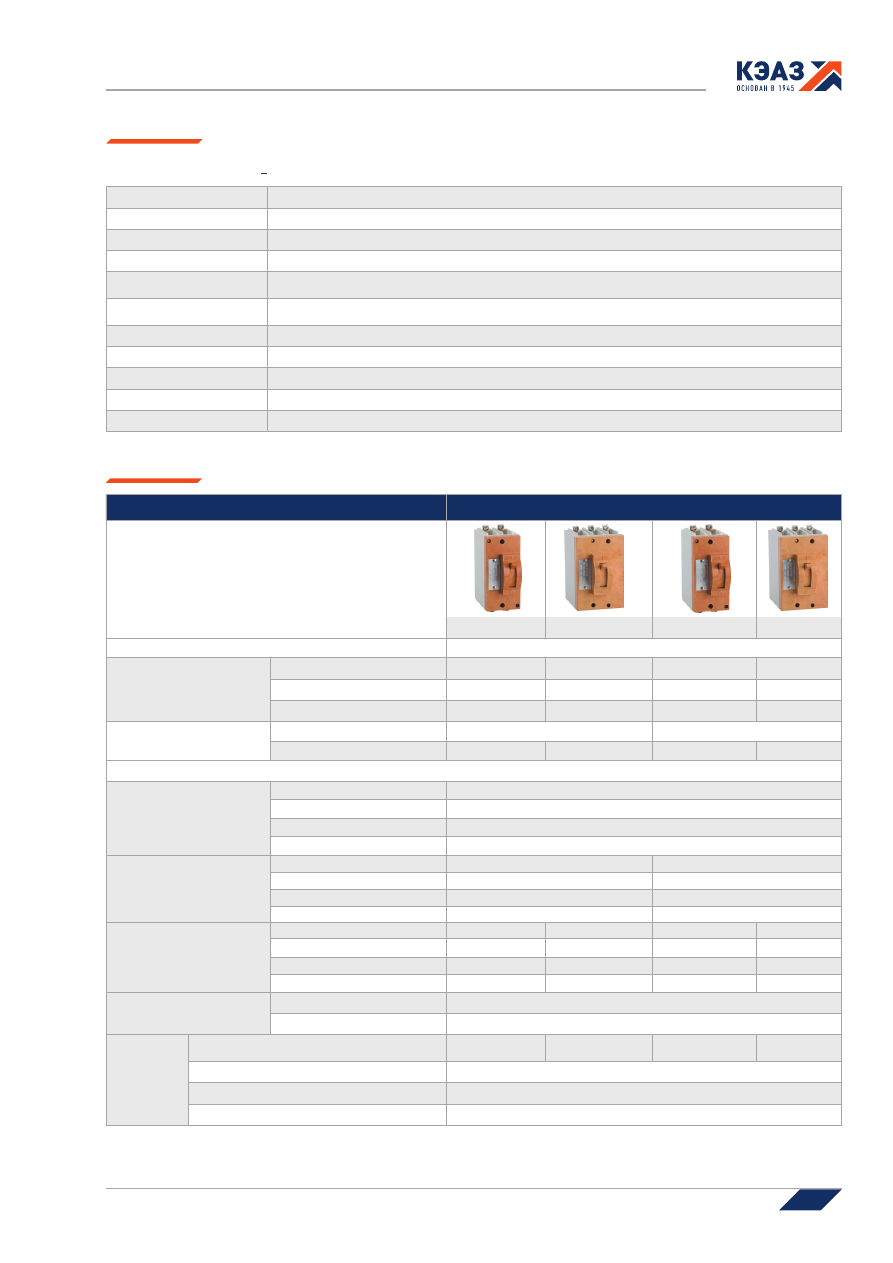

Технические характеристики

Наименование параметра

Номинальный ток максимальных расцепителей, А

1,6

2,5

4

6,3

10

16

25

40

50

63

Номинальная предельная отключающая способность (I

сu

), кА

-в цепи переменного тока 400 В

0,3

0,4

0,6

0,8

2,0

3,0

3,0

5,0

5,0

5,0

-в цепи постоянного тока 220 В

0,5

0,7

1,0

1,4

2,5

2,5

2,5

2,5

2,5

2,5

Номинальная рабочая отключающая способность

(I

cs

), % от I

cu

75

Износостойкость

Коммутационная, циклов ВО

20000

16000

10000

Общая, циклов ВО

30000

Автоматические выключатели в литом корпусе

149

Указания по формулированию заказа

В заказе должно быть указано:



типоисполнение автоматического выключателя;



номинальный ток, А;



уставка по току срабатывания максимальных расцепителей

тока;



номинальное напряжение и род тока главной цепи;



наличие и количество вспомогательных контактов;



номинальное напряжение независимого расцепителя или

минимального расцепителя напряжения, В;



климатическое исполнение и категория размещения;



вид приемки, условия поставки (ОТК не указывается);



торговая марка (КЭАЗ).



По отдельному заказу поставляются:



вспомогательные контакты;



дополнительная защитная оболочка IP54.

Предназначены для выполнения функций автоматических выключателей АП50Б-3MT, а также для защиты от коротких замыканий цепей

управления и сигнализации на напряжение до 400 В переменного тока частоты 50, 60 Гц с рабочим током до 0,5 А. Автоматические

выключатели имеют расцепитель цепи управления, конструктивно совмещенный с электромагнитным расцепителем в правом полюсе

автоматического выключателя. Вывод цепи управления расположен под выводом главной цепи. Расцепитель цепи управления

обеспечивает отключение автоматического выключателя при токе в цепи управления 6 А и более без выдержки времени, а в

продолжительном режиме выдерживает нагрузку током 0,5 А.

Пример записи обозначения автоматического выключателя двухполюсного с тепловыми и электромагнитными максимальными

расцепителями тока на номинальный ток 25 А, с уставкой по току срабатывания электромагнитных максимальных расцепителей

тока 10

I

n

, с двумя вспомогательными переключающими контактами:

Выключатель автоматический АП50Б-2МТ-25А-10

I

n

-400АС/220DC-2П-У3-КЭАЗ.

Пример записи обозначения автоматического выключателя в дополнительной оболочке трехполюсного с тепловыми и

электромагнитными максимальными расцепителями тока на номинальный ток 16 А, с уставкой по току срабатывания

электромагнитных максимальных расцепителей тока 10

I

n

, c минимальным расцепителем напряжения на номинальное

напряжение 230 В, с одним вспомогательным переключающим контактом:
Выключатель автоматический АП50Б-2М3ТН-16А-10

I

n

-400АС-РМН220АС-1П-IP54-У2-КЭАЗ.

Типоисполнение АП50Б-3М3ТС ТУ16-522.139-92Д

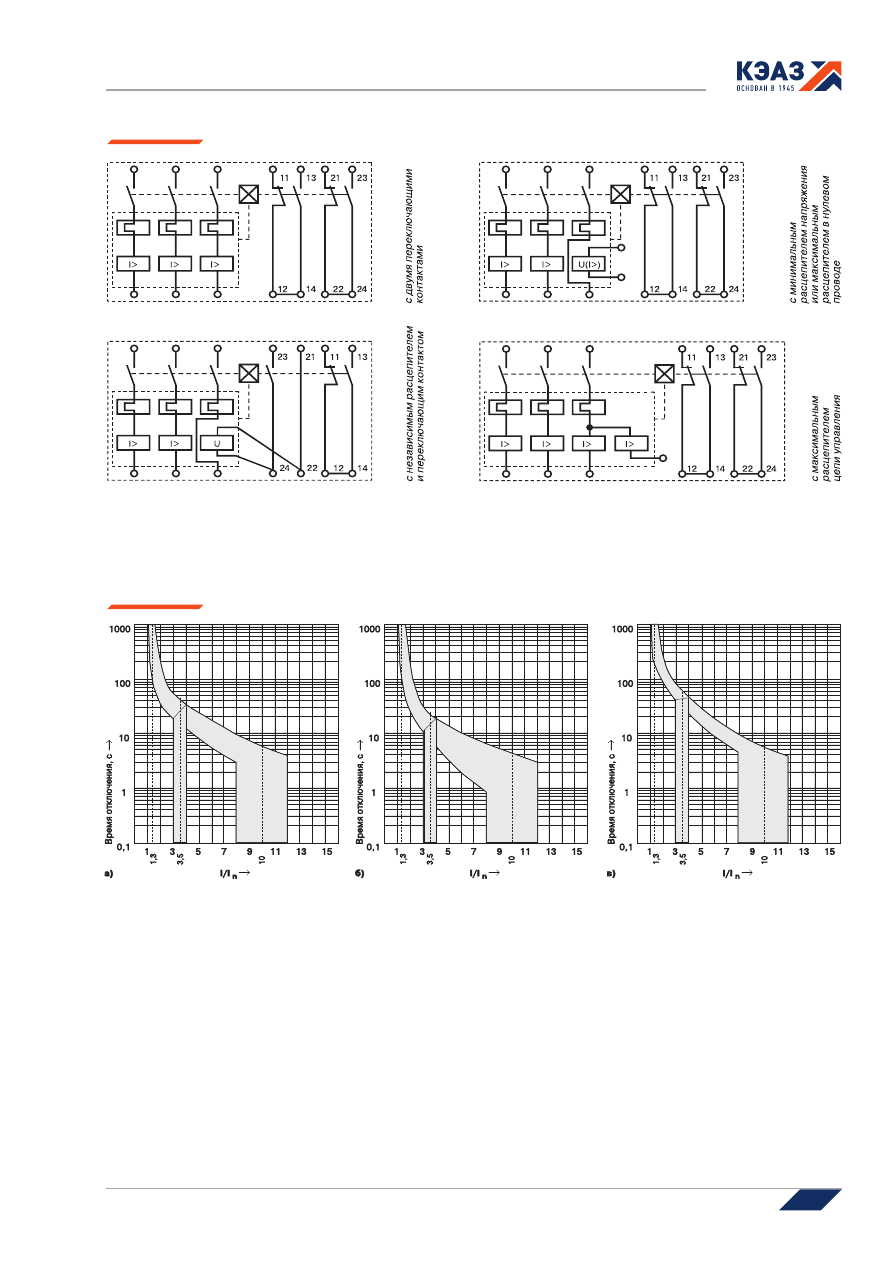

Максимальные расцепители токов

Расцепители тока короткого замыкания

электромагнитные максимальные расцепители тока при

нагрузке любых двух полюсов током:



0,8 токовой уставки не вызывают размыкание

автоматического выключателя в течение 0,2 с;



1,2 токовой уставки обеспечивают размыкание

автоматического выключателя в течение 0,2 с;



при нагрузке каждого полюса отдельно током 1,3

токовой уставки вызывают размыкание автоматического

выключателя в течение 0,2 с.

Уставка по току срабатывания автоматических выключателей в

цепи постоянного тока увеличивается до 25%.

Расцепители тока перегрузки

тепловые максимальные расцепители тока при температуре

30

°

С при прохождении тока через расцепители

последовательно соединенных полюсов:



не отключаются с холодного состояния при условном токе

нерасцепления 1,05 Iн в течение одного часа;



отключаются с нагретого током 1,05

I

n

 состояния при

условном токе расцепления 1,3

I

n

 за время не более 1 часа.

Регулировка номинального тока тепловых расцепителей от 0,7

до 1,0

I

n

.

150

Автоматические выключатели в литом корпусе

150

Комплект поставки

Наименование

АП50Б-2Т

АП50Б-2М

АП50Б-2МТ

АП50Б-1М2ТД

АП50Б-3Т

АП50Б-3М

АП50Б-3МТ

АП50Б-2М3ТН

АП50Б-2МН

АП50Б-2М3ТД

АП50Б-2М3ТО

АП50Б-3М3ТС

Автоматический выключатель серии  АП50

+

+

+

+

+

+

+

+

+

+

+

+

Паспорт с руководством по эксплуатации для АП50Б -
1 шт. на упаковку;

+

+

+

+

+

+

+

+

+

+

+

+

Сертификат соответствия на партию, поставляемую в один адрес, - 1 шт.

+

+

+

+

+

+

+

+

+

+

+

+

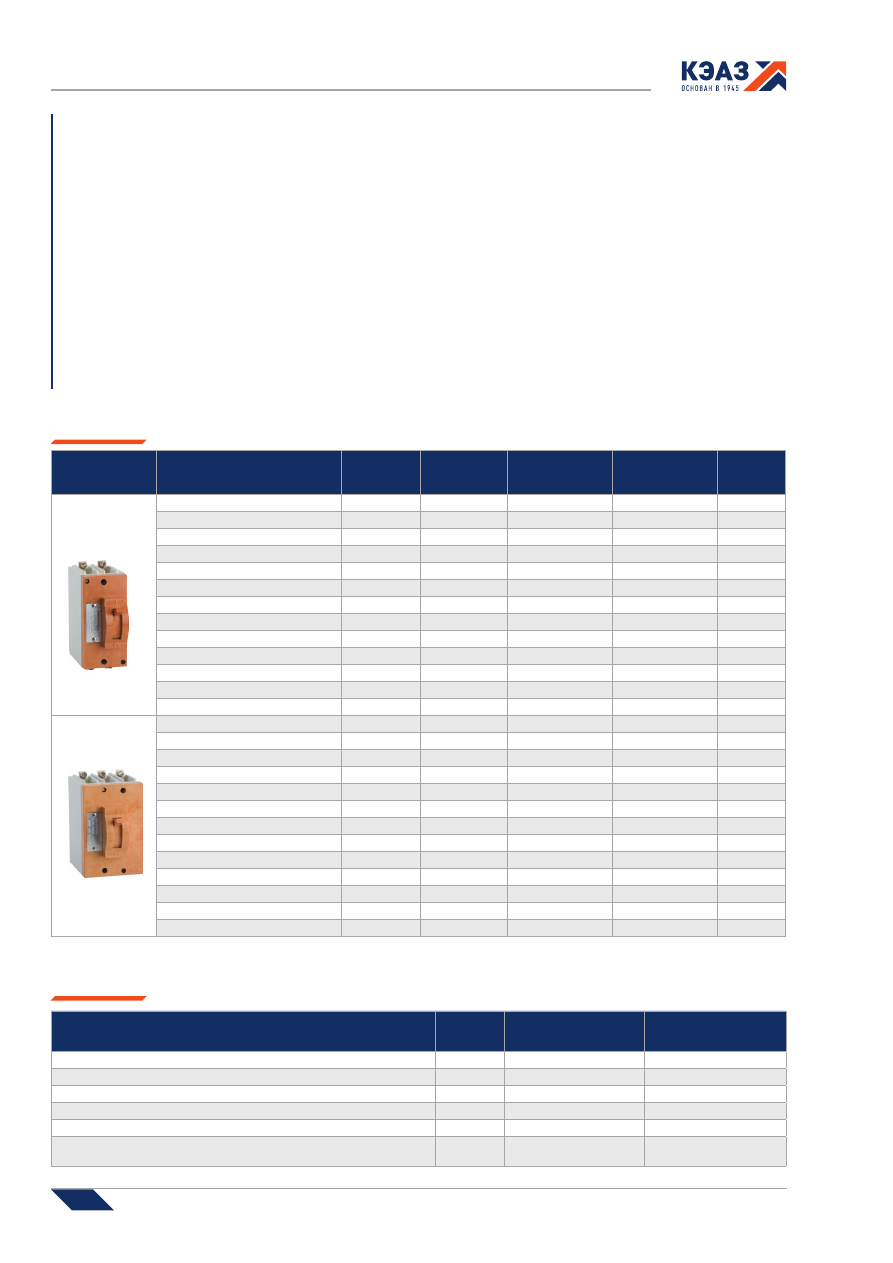

Артикулы

Наименование*

Количество

полюсов

Номинальный

ток,  А

Номинальное

напряжение, В

Наибольшая

отключающая

способность, кА

Артикул

АП50Б-3МТ-1,6А-10I

n

-400AC-У3

3

1,6

400

0,3

107259

АП50Б-3МТ-2,5А-10I

n

-400AC-У3

3

2,5

400

0,4

107270

АП50Б-3МТ-4А-10I

n

-400AC-У3

3

4

400

0,6

107279

АП50Б-3МТ-6,3А-10I

n

-400AC-У3

3

6,3

400

0,8

107290

АП50Б-3МТ-10А-10I

n

-400AC-У3

3

10

400

2

107261

АП50Б-3МТ-16А-10I

n

-400AC-У3

3

16

400

3

107267

АП50Б-3МТ-25А-10I

n

-400AC-У3

3

25

400

3

107275

АП50Б-3МТ-40А-10I

n

-400AC-У3

3

40

400

5

107282

АП50Б-3МТ-50А-10I

n

-400AC-У3

3

50

400

5

107287

АП50Б-3МТ-63А-10I

n

-400AC-У3

3

63

400

5

107295

Дополнительные устройства

Вспомогательные контакты

Вспомогательные контакты предназначены для

коммутации цепей управления.
Допускают в продолжительном режиме нагрузку

током 1,5 А и выдерживают 30000 включений и

отключений при нагрузках. Минимальный ток,

коммутируемый вспомогательными контактами -

35 мА. Минимальное напряжение - 24 В.

Технические характеристики

Род тока

DС, при постоянной

времени цепи

(0,01 ± 0,005) с

AC, при коэффициенте

мощности

0,4 ± 0,1

Номинальное напряжение (U

e

), В

110

220

110

220

400

Включаемый ток, А

0,3

0,15

15

10

7,5

Отключаемый ток, А

0,3

0,15

1,5

1

0,75

Независимый расцепитель

Независимый расцепитель обеспечивает:
- отключение включенного автоматического выключателя при подаче на выво-

ды катушки расцепителя напряжения постоянного или переменного тока;
- расцепление автоматического выключателя при напряжениях в пределах от

70 до 110% номинального напряжения.

Технические характеристики

Номинальное напряжение (U

c

), В

АС

DC

110;  127;  230;  400

220

Минимальный расцепитель напряжения

Технические характеристики

Номинальное напряжение (U

с

), В

АС

110;  127;  230;  400



обеспечивает отключение включенного автоматического выключателя при

напряжении (70-35)% от номинального значения;



не отключает включенный автоматический выключатель при напряжении выше

70% от номинального значения;



не препятствует включению автоматического выключателя при напряжении 85%

от номинального значения и выше.

151

Автоматические выключатели в литом корпусе

Характеристики автоматических выключателей с номинальными токами расцепителей:

а) 1,6 ... 4,0 А;

б) 6,3 ... 50 А;

в) 63 А

в холодном состоянии.

Принципиальные электрические схемы

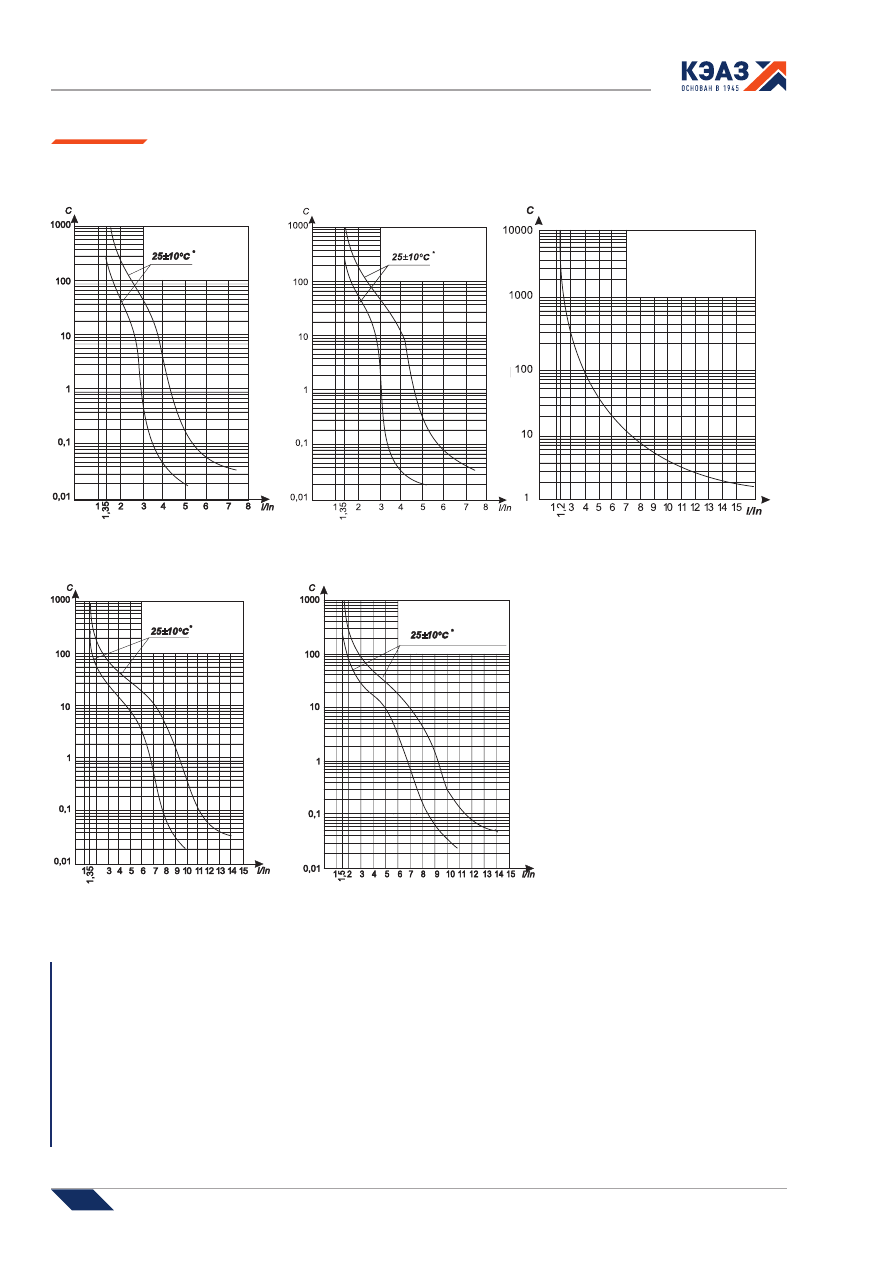

Время-токовые (защитные) характеристики автоматических выключателей

при одновременной нагрузке всех полюсов (справочные)

152

152

Автоматические выключатели в литом корпусе

81

57±0,4

Кнопка

включения

Кнопка

отключения

2 отв.

Ø5±0,4

для крепления

138,5

138,5

2 отв.

Ø5±0,4

для крепления

116

±0,4

116

±0,4

103

78,5±0,4

89

76

108,5

Вкл.

Откл.

50±0,3

114

152,5

157

Ø6,2

4 отв.

86±0,23

27

173

±0,8

218,5

228

Автоматический выключатель в дополнительной оболочке

Материал оболочки из стекловолокнита ДСВ

Двух- и трехполюсный автоматические выключатели без оболочки

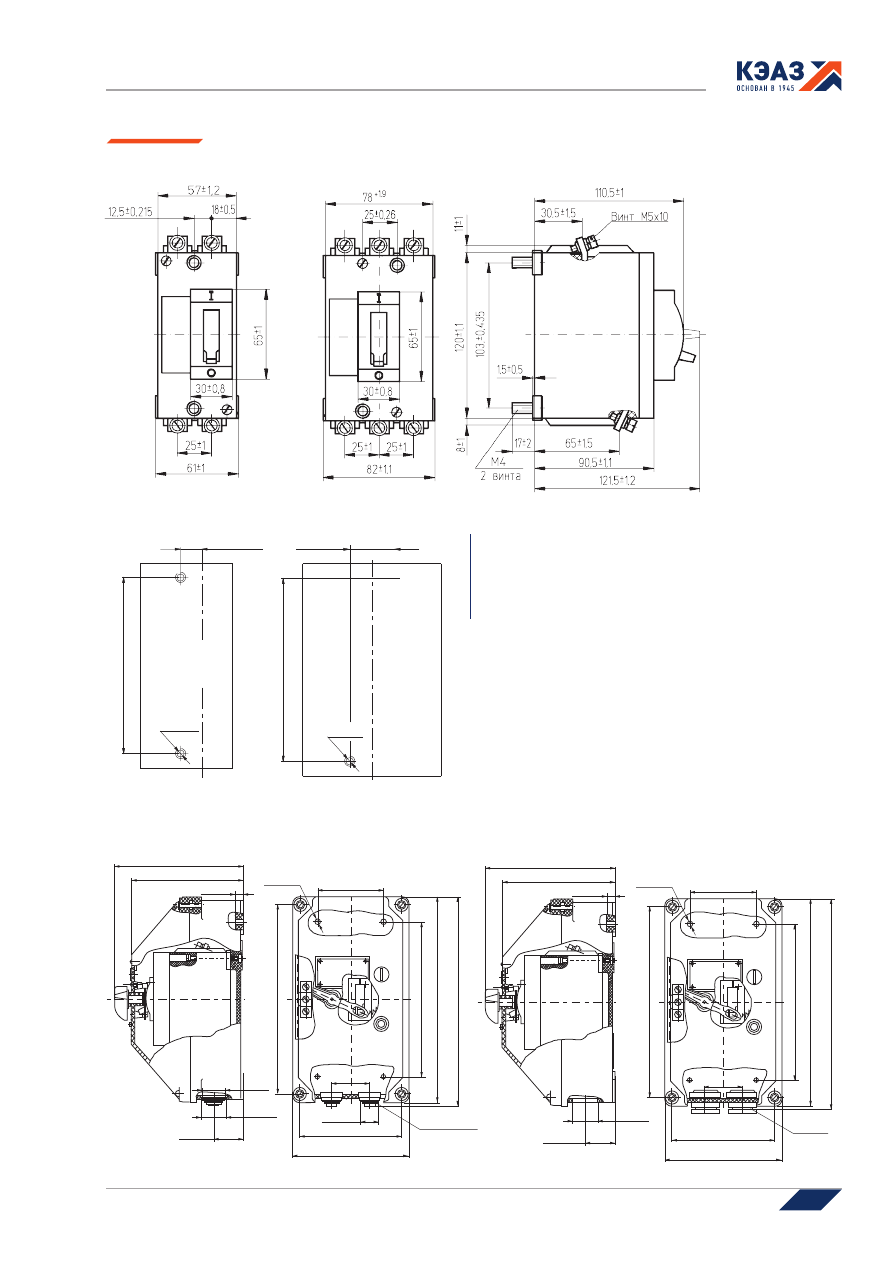

Габаритные, установочные и присоединительные размеры

Автоматические выключатели в литом корпусе

153

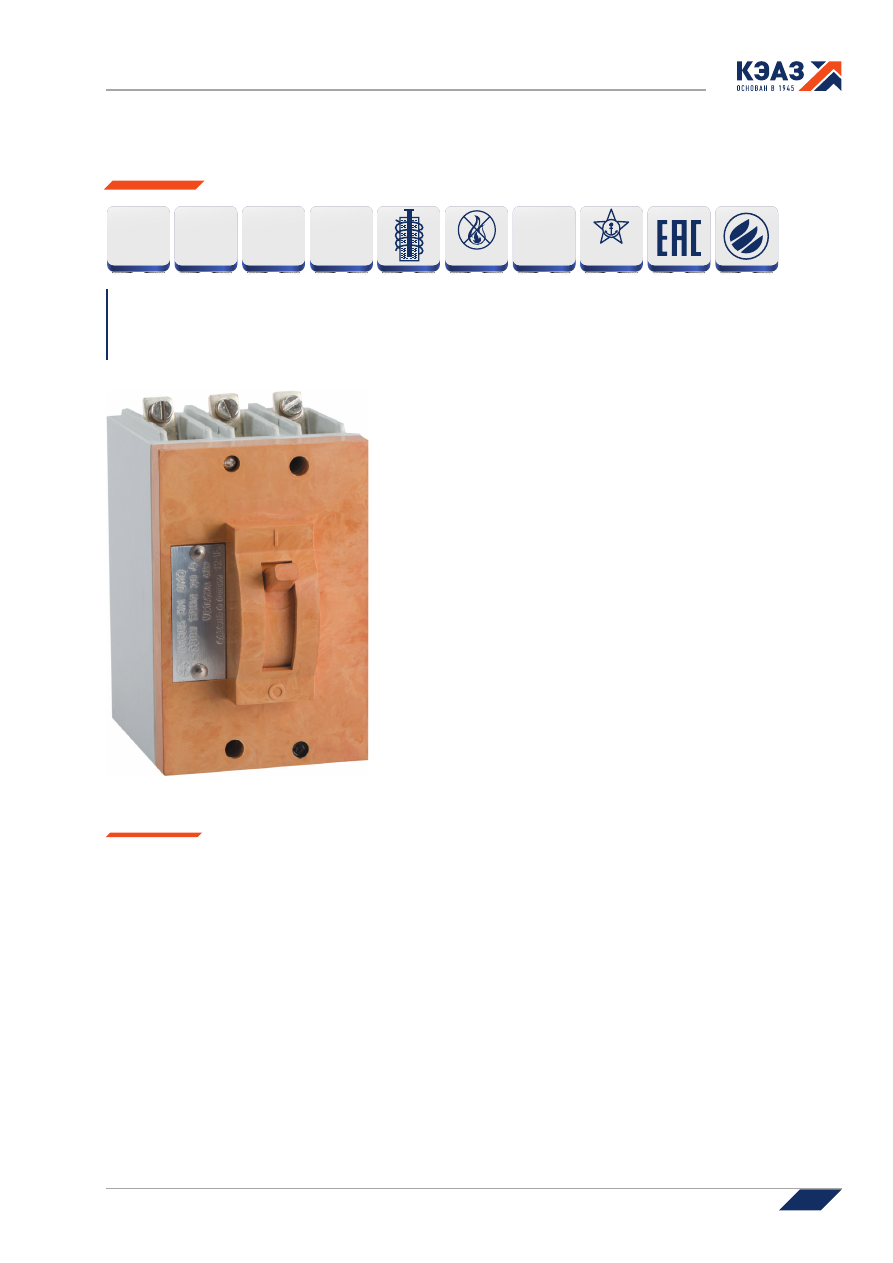

Автоматические выключатели в литом корпусе серии

АК50Б

Автоматические выключатели серии АК50Б предназначены для передачи электрической энергии в нормальном режиме и от-

ключения тока при перегрузках и коротких замыканиях или только при коротких замыканиях, а также для оперативных вклю-

чений и отключений электрических цепей, в том числе асинхронных электродвигателей.

Основное назначение автоматических выключателей серии АК50Б - защита судовых электроустановок.
Соответствуют требованиям Российского морского регистра судоходства.

Преимущества



Уверенность в надежной работе

        - надежное отключение токов к.з. гарантировано двойным разрывом электрической цепи в каждом полюсе;
        - стабильная работа обеспечена малой зависимостью время-токовых характеристик от температуры среды;
        - единое для всего диапазона номнальных токов значение предельной отключающей способности благодаря термостойкости

выключателей к действию токов короткого замыкания;

        - гарантия не свариваемости контактов при аварийных токах короткого замыкания.



Расширенные области применения

        - защита электрооборудования морских судов и портовой инфраструктуры, подтверждено свидетельствами о типовом

одобрении РМРС;

        - возможность применения в условиях повышенной вибро- и ударостойкости (сейсмостойкость 9 баллов по MSK-64);
        - установка автоматических выключателей под открытым небом, степень защиты IP54;
        - возможность применения в суровых условиях эксплуатации, климатическое исполнение ОМ.

от 1,0 А

до 50 А

20

лет

-40°С

+60°С

НЕГОРЮЧИЙ

MSK

БАЛЛОВ

9

IP54

МОРСКОЙ

РЕГИСТР

154

Автоматические выключатели в литом корпусе

154

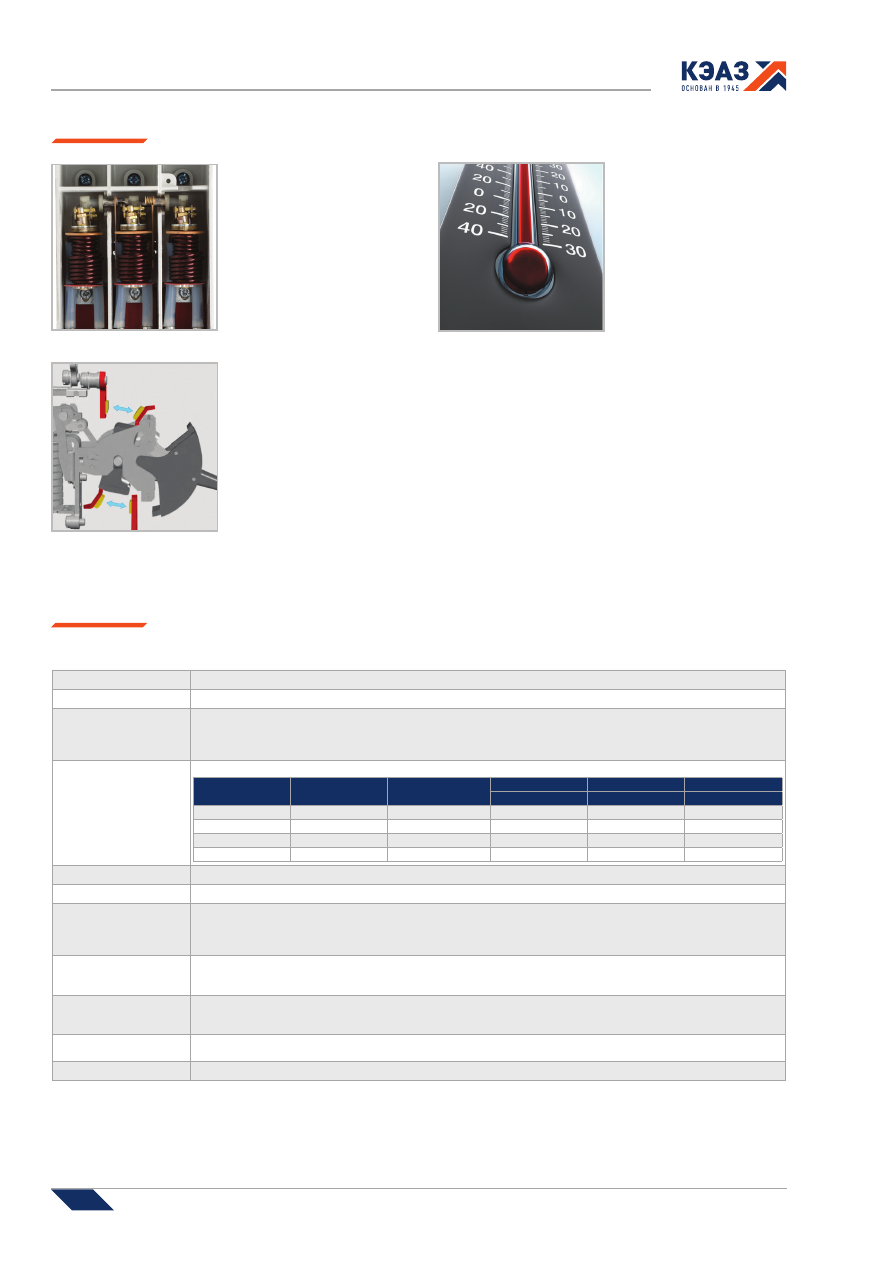

Особенности конструкции

Контактная система

«мостикового» типа.

Электромагнитный

расцепитель с гидравлическим

замедлением срабатывания в

зоне токов перегрузки.

Монтаж вертикально или

поворот вправо/влево

на 90

0

. Подвод питания сверху

и снизу.

Дополнительная оболочка

обеспечивает степень защиты

IP54.

Температура эксплуатации

от -60 до +40°С.

Автоматические выключатели в литом корпусе

155

Структура условного обозначения

АК50Б-[Х

1

...-]Х

2

Х

3

Х

4

Х

5

Х

6

Х

7

, [Х

9

...,], Х

10

…А, Х

11

…I

n

, Х

12

Х

13

, регистр,ТУ16-522.136-78

АК50Б

- Cерия автоматического выключателя

Х

1

...

- 400 - для автоматических выключателей переменного тока частотой 400 Гц

Х

2

- Число полюсов: 2 или З

Х

3

Х

4

- Вид максимального расцепителя: М - электромагнитный; МГ - комбинированный

Х

Х

Х

7

- Климатическое исполнение и категория размещения: ОМ2 - защищенного исполнения; ОМЗ - открытого

исполнения

Х

...

- Род тока: 50 Гц - указывается для автоматических выключателей переменного тока частотой 50 Гц; постоянный -

указывается для автоматических выключателей постоянного тока

Х

10

...А

- Номинальный ток расцепителей

Х

11

...I

n

- Уставка по току срабатывания максимальных расцепителей

Х

12

Х

13

- Защищенное исполнение: IP54 (с сальниками); IP54 (с кабельными вводами)

регистр

- Вид приемки, условия поставки: приемка Российского морского регистра судоходства

ТУ16-522.136-78

- Технические условия ТУ16-522.136-78

Технические характеристики

Наименование параметра

Обозначение параметра

Серии

АК50Б-2М

АК50Б-3М

АК50Б-2МГ

АК50Б-3МГ

Номинальный ток (I

n

), А

1,0; 2,0; 4,0; 5,0; 6,3; 8,0; 10; 16; 20; 25; 31,5; 40; 50

Номинальное напряжение

(U

e

), В

переменного тока частотой 50 Гц

380

380

380

380

переменного тока частотой 400 Гц

380

380

-

-

постоянного тока

320

-

320

-

Уставка тока

срабатывания I/I

n

на переменном токе

6; 12*

6; 12

на постоянном токе

6

-

6; 12

-

Предельная коммутационная способность, кА

В цепи переменного тока

50 Гц автоматических

выключателей

с расцепителями:

1,0...2,0 А

55

4,0...6,3 А

17

8,0...25 А

11

31,5...50 А

6

В цепи переменного тока

400 Гц автоматических

выключателей

с расцепителями:

1,0...2,0 А

22

-

4,0...6,3 А

14

-

8,0...25 А

11

-

31,5...50 А

6,5

-

В цепи постоянного тока

автоматических выключателей

с расцепителями:

1,0...2,0 А

30

-

30

-

4,0...6,3 А

20

-

20

-

8,0...25 А

10

-

10

-

31,5...50 А

5

-

5

-

Износостойкость

Общая, циклов ВО

16000

Коммутационная, циклов ВО

10000

Масса не

более, кг

без дополнительной оболочки открытого

исполнения

1,1

1,4

1,1

1,4

в дополнительной оболочке:

защищенного исполнения с сальниками

не более 4,0

защищенного исполнения с кабельными вводами

не более 3,5

* - на токи 31,5; 40; 50 А

156

Автоматические выключатели в литом корпусе

156

Пример записи типоисполнения двухполюсного автоматического выключателя с электромагнитными расцепителями

постоянного тока на номинальный ток 10 А, с уставкой по току срабатывания 6 I

n

, защищенного исполнения с сальниками, с

приемкой Российского морского регистра судоходства:

Автоматический выключатель АК50Б-2МОМ2, постоянный, 10 А, 6 I

n

, IP54 (с сальниками), регистр, ТУ16-522.136-78.

Пример записи типоисполнения трехполюсного автоматического выключателя с комбинированным расцепителем

переменного тока частотой 50 Гц на номинальный ток 25 А, с уставкой по току срабатывания 12 I

n

, открытого исполнения, с

приемкой Российского морского регистра судоходства:

Автоматический выключатель АК50Б-ЗМГОМЗ, 50 Гц, 25 А, 12 I

n

, регистр, ТУ16-522.136-78.

Пример записи типоисполнения двухполюсного автоматического выключателя с электромагнитными расцепителями

постоянного тока на номинальный ток 10 А, с уставкой по току срабатывания 6 I

n

, защищенного исполнения с кабельными

вводами, с приемкой Российского морского регистра судоходства:

Автоматический выключатель АК50Б-2МОМ2, постоянный, 10 А, 6 I

n

, IP54 (с кабельными вводами), регистр, ТУ16-522.136-78.

Пример записи типоисполнения двухполюсного автоматического выключателя с электромагнитными расцепителями

постоянного тока на номинальный ток 10 А, с уставкой по току срабатывания 6 I

n

, открытого исполнения, с приемкой

Российского морского регистра судоходства:

Автоматический выключатель АК50Б-2МОМЗ, постоянный, 10 А, 6 I

n

, регистр, ТУ16-522.136-78.

Пример записи типоисполнения трехполюсного автоматического выключателя с электромагнитными расцепителями

переменного тока частотой 400 Гц, на номинальный ток 50 А, с уставкой по току срабатывания 12 I

n

, открытого исполнения, с

приемкой Российского морского регистра судоходства:

Автоматический выключатель АК50Б-400-3МОМ3, 50А, 12 I

n

, регистр, ТУ16-522.136-78.

Артикулы

Автоматический
выключатель

Наименование*

Количество

полюсов

Номинальный

ток,  А

Номинальное

напряжение, В

Предельная

коммутационная

способность, кА

Артикул

АК50Б-2МГ-12I

n

 1,00А ОМ3 РЕГ

2

1

380

55

104812

АК50Б-2МГ-12I

n

 2,00А ОМ3 РЕГ

2

2

380

55

104828

АК50Б-2МГ-12I

n

 4,00А ОМ3 РЕГ

2

4

380

17

104851

АК50Б-2МГ-12I

n

 5,00А ОМ3 РЕГ

2

5

380

17

104864

АК50Б-2МГ-12I

n

 6,30А ОМ3 РЕГ

2

6,3

380

17

104870

АК50Б-2МГ-12I

n

 8,00А ОМ3 РЕГ

2

8

380

11

104876

АК50Б-2МГ-12I

n

 10,00А ОМ3 РЕГ

2

10

380

11

104815

АК50Б-2МГ-12I

n

 16,00А ОМ3 РЕГ

2

16

380

11

104822

АК50Б-2МГ-12I

n

 20,00А ОМ3 РЕГ

2

20

380

11

104837

АК50Б-2МГ-12I

n

 25,00А ОМ3 РЕГ

2

25

380

11

104841

АК50Б-2МГ-12I

n

 31,50А ОМ3 РЕГ

2

31,5

380

6

104846

АК50Б-2МГ-12I

n

 40,00А ОМ3 РЕГ

2

40

380

6

104858

АК50Б-2МГ-12I

n

 50,00А ОМ3 РЕГ

2

50

380

6

104866

АК50Б-3МГ-12I

n

 1,00А ОМ3 РЕГ

3

1

380

55

105165

АК50Б-3МГ-12I

n

 2,00А ОМ3 РЕГ

3

2

380

55

105185

АК50Б-3МГ-12I

n

 4,00А ОМ3 РЕГ

3

4

380

17

105218

АК50Б-3МГ-12I

n

 5,00А ОМ3 РЕГ

3

5

380

17

105231

АК50Б-3МГ-12I

n

 6,30А ОМ3 РЕГ

3

6,3

380

17

105246

АК50Б-3МГ-12I

n

 8,00А ОМ3 РЕГ

3

8

380

11

105253

АК50Б-3МГ-12I

n

 10,00А ОМ3 РЕГ

3

10

380

11

105172

АК50Б-3МГ-12I

n

 16,00А ОМ3 РЕГ

3

16

380

11

105180

АК50Б-3МГ-12I

n

 20,00А ОМ3 РЕГ

3

20

380

11

105197

АК50Б-3МГ-12I

n

 25,00А ОМ3 РЕГ

3

25

380

11

105203

АК50Б-3МГ-12I

n

 31,50А ОМ3 РЕГ

3

31,5

380

6

105210

АК50Б-3МГ-12I

n

 40,00А ОМ3 РЕГ

3

40

380

6

105226

АК50Б-3МГ-12I

n

 50,00А ОМ3 РЕГ

3

50

380

6

105240

Комплект поставки

Наименование

Открытое

исполнение

Защищенное

исполнение с

сальниками

Защищенное

исполнение с

кабельными вводами

Автоматический выключатель серии АК50Б

+

-

-

Автоматический выключатель серии АК50Б в защищенной оболочке

-

+

+

Сальники 2 шт.

-

+

-

Кабельные вводы 2 шт.

-

-

+

Крепежные детали для установки автоматического выключателя

+

+

+

Руководство по эксплуатации совмещенное с паспортом - 1 шт. на
выключатель

+

+

+

157

Автоматические выключатели в литом корпусе

172 макс.

148 макс.

9,2 макс.

38±0,8

Ø28

+0,33

Ø36

+0,39

244

Ø6,5

+0,36

4 отв.

88±0,23

Ø

24 макс.

132

157 макс.

50±0,15

Кабельный

ввод

200

±36

270 мак

с.

275 мак

с.

172 макс.

148 макс.

9,2 макс.

Ø6,5

+0,36

4 отв.

88±0,23

244

38,5±0,8

Ø38

+0,82

132

157 макс.

50±0,15

Сальник

200

±36

270 мак

с.

286 мак

с.

Габаритные, установочные размеры и масса двухполюсного (не более 1,1 кг) и трехполюсного (не более

1,4 кг) автоматических выключателей

Отверстия под винты крепления двухполюсного и трехполюсного автоматических выключателей



12,5±0,135

25±0,165

103

±0,27

103

±0,27

2 отв. М4

2 отв. М4

а)

б)

Габаритные, установочные и присоединительные размеры

Автоматический выключатель защищенного исполнения: а) с кабельными вводами, б) с сальниками

Скобы для автоматических выключателей с приемкой
Российского морского регистра судоходства не поставляются.

Выводные зажимы автоматических выключателей

допускают присоединение проводников сечением до 16 мм

2



включительно с помощью кабельных наконечников.

158

158

Автоматические выключатели в литом корпусе

Допустимые времена перегрузки

автоматических выключателей

исполнения М

Автоматические выключатели исполнения МГ при одновременной нагрузке всех полюсов



а) не отключаются в течение 1 ч.:

- при токе 1,1 I

n

 в нормальных условиях;

- при токе 1,05 I

n

 при наклонах и качке;



б) отключаются:

- при токе 1,35 I

n

 за время менее 30 мин. (для автоматических выключателей переменного тока с уставкой по току срабатывания 12 I

n

, 6 In

и для выключателей постоянного тока с уставкой по току срабатывания 6 I

n

);

- при токе 1,6 I

n

 за время менее 30 мин. (для автоматических выключателей постоянного тока с уставкой по току срабатывания 12 I

n

);

- при токе 3 I

n

 за время более З с (для автоматических выключателей с уставкой по току срабатывания 6 I

n

);

- при токе 6 I

n

 за время от 3 до 20 с (для автоматических выключателей переменного тока с уставкой по току срабатывания 12 I

n

) и за

время более З с (для автоматических выключателей постоянного тока с уставкой по току срабатывания 12 I

n

).

При нагрузке каждого полюса в отдельности отключаются при токе 1,2 значения уставки по току срабатывания за время не

более 0,1 с.

Время-токовые характеристики автоматических выключателей

исполнения МГ при нагрузке всех полюсов

Автоматический выключатель

переменного тока с уставкой по току 6 I

n

Автоматический выключатель постоянного

тока с уставкой по току 6 I

n

Автоматический выключатель

переменного тока с уставкой по току 12 I

Автоматический выключатель постоянного

тока с уставкой по току 12 I

n

Время-токовые характеристики

Автоматические выключатели в литом корпусе

159

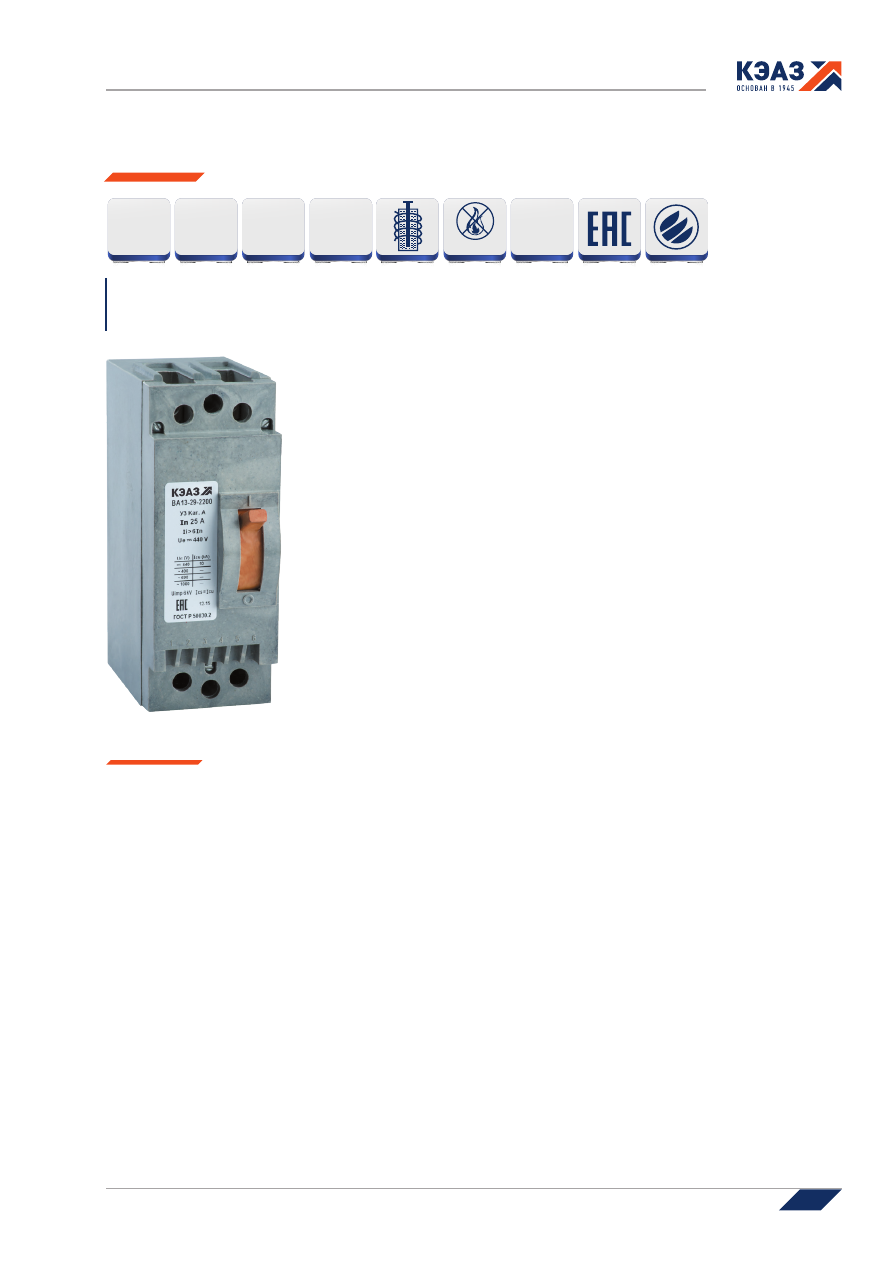

Автоматические выключатели в литом корпусе серии ВА13

Соответствуют требованиям стандартов ГОСТ Р 50030.2 ТР ТС 004/2011

Автоматические выключатели серии ВА13 предназначены для передачи электрической энергии в нормальном режиме и от-

ключения защищаемых электрических сетей и электрооборудования при токах коротких замыканий и перегрузок, а также для

оперативных включений и отключений электрических цепей. Основное назначение автоматических выключателей - защита
кабелей и проводов, а также электродвига

телей.

Преимущества



Уверенность в надежной работе

        - надежное отключение токов к.з. гарантировано двойным разрывом электрической цепи в каждом полюсе;
        - стабильная работа обеспечена малой зависимостью время-токовых характеристик от температуры среды;
        - единое для всего диапазона номинальных токов значение предельной отключающей способности благодаря

термостойкости выключателей к действию токов короткого замыкания.



Простота монтажа

        - конструкция автоматических выключателей содержит самозажимные выводы, которые позволяют быстро и удобно

выполнить монтаж.



Расширенные области применения

        - защита электрооборудования морских судов и портовой инфраструктуры, подтверждено свидетельствами о типовом

одобрении РМРС;

        - возможность применения в условиях повышенной вибро- и ударостойкости (сейсмостойкость 9 баллов по MSK-64);
        - установка автоматических выключателей под открытым небом, степень защиты IP54;
        - возможность применения в суровых условиях эксплуатации, климатическое исполнение ОМ.

от 0,6 А

до 63 А

12

кА

ПКС

-50°С

+60°С

НЕГОРЮЧИЙ

MSK

БАЛЛОВ

9

1200 В

АС

160

Автоматические выключатели в литом корпусе

160

ВА13-Х

1

Х

2

3

Х

Х

5

Х

6

7

…А-Х

8

…I

n

9

…-Х

10

…-Х

11

Х

12

13

…- КЭАЗ

ВА13

- Обозначение серии

Х

1

Х

2

- Обозначение номинального тока: 25 - 25 А; 29 - 63 А

Х

3

Х

4

- Обозначение числа полюсов в комбинации с максимальными расцепителями тока:

первая цифра - число полюсов 2, 3;

вторая цифра - 2 - электромагнитный расцепитель

3 - электромагнитный расцепитель с гидравлическим замедлением срабатывания

Х

Х

6

- Условное обозначение дополнительных устройств:

Код

Независимый

расцепитель

Вспомогательные

контакты

ВА13-25

ВА13-29

ВА13-29

З пол.

2 пол.

З пол.

00

нет

нет

+

+

+

11

нет

1Р, 13

-

+

+

12

есть

нет

+

-

+

18

есть

-

+

+

Х

7

…А

- Номинальный ток максимальных расцепителей

Х

8

…I

n

- Уставка по току срабатывания максимальных расцепителей

Х

9

- Номинальное напряжение и род тока главной цепи:

440 DC - 2-полюсные ВА13-29;

690 АC - 2-, 3-полюсные ВА13-29;

1000 АC - 3-полюсные ВА13-25

Х

10

- Параметры независимого расцепителя (напряжение катушки и род тока):

НР36AC - ВА13-25, НР36AC/48DC - ВА13-29, НР127AC/110DC - ВА13-29, НР230AC/220DC - ВА13-29,

НР400AC - ВА13-29

Х

11

Х

12

- Обозначение климатического исполнения и категории размещения по ГОСТ 15150:

  О5 - ВА13-25,

   У3 - ВА13-29

Х

13

- Обозначение исполнения по виду приемки (условия поставки):

ОТК - не указывается; Э - экспорт

КЭАЗ

- Торговая марка

Структура условного обозначения

Контактная система

"мостикового" типа.

Электромагнитный

расцепитель с гидравлическим

замедлением срабатывания в

зоне токов перегрузки.

Температура эксплуатации

от -50 до +60°С. Начальный

ток расцепления неизменен

во всем диапазоне.

Особенности конструкции

Автоматические выключатели в литом корпусе

161

Наименование параметра

Обозначение параметра

Серии

ВА13-29-22

ВА13-29-23

ВА13-29-32

ВА13-29-33

ВА13-25-32

Число полюсов

2

3

Номинальный ток (I

n

), А

0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0;

6,3; 8,0; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63

3,15; 5;

10; 16; 25

Номинальное напряжение

(U

e

), В

- переменного тока

690

690

1000*

- постоянного тока

440

-

-

Уставка по току в зоне к.з.

I/I

n

:

на переменном токе

3;

12

12

3;

12

12

3; 7

на постоянном токе

6

6

-

-

-

Номинальное импульсное выдерживаемое напряжение U

imp

, кB

6

Номинальная предельная наибольшая отключающая способность (I

сu

), кA

В цепи переменного тока:

400 В

12

12

12

12

-

690 В

6

6

6

6

-

1000 В

-

-

-

-

1,5

В цепи постоянного тока:

400 В

10

10

-

-

-

Износостойкость

Общая, циклов ВО

20000

Коммутационная, циклов ВО

10000

Отключение независимым расцепителем, циклов

1000

5000

Отключение максимальным расцепителем, циклов

100

Масса не более, кг

1,4

1,85

1,7

Номинальная рабочая наибольшая отключающая способность

I

сs

 = I

сu

Технические характеристики

Уставка электромагнитного расцепителя, выделенная жирным шрифтом, является базовой.

* Верхнее значение рабочего напряжения 120% U

e

Указания по формулированию заказа

В заказе должно быть указано:



типоисполнение автоматического выключателя (по числу полюсов и исполнению максимального расцепителя);



номинальный ток расцепителя;



уставка расцепителей тока короткого замыкания;



род тока и номинальное напряжение;



род тока и номинальное напряжение независимого расцепителя (U

c

);



климатическое исполнение;



исполнение по виду приемки;



обозначение торговой марки изготовителя («КЭАЗ»).

Примеры записи обозначения автоматических выключателей при заказе и в документации других изделий:

- двухполюсный автоматический выключатель на номинальный ток 31,5 А, напряжение переменного тока 690 В, с уставкой по

току срабатывания 12

I

n

,  для защиты от токов короткого замыкания и токов перегрузки, с вспомогательными контактами (1Р, 1З),

климатического исполнения У3:

«Автоматический выключатель ВА13-29-2311-31,5А-12I

n

-690AC-У3-КЭАЗ»,

- трехполюсный автоматический выключатель на номинальный ток 10 А, напряжение переменного тока 1000 В, с уставкой по току

срабатывания 7 I

n

,  для защиты от токов короткого замыкания, с независимым расцепителем на напряжение переменного тока

36 В климатического исполнения О5:

«Автоматический выключатель ВА13-25-3212-10А-7I

n

-1000AC-НР36AC-О5-КЭАЗ»,

- трехполюсный автоматический выключатель на номинальный ток 40 А, напряжение переменного тока 690 В, с уставкой по току

срабатывания 3 I

n

, для защиты от токов короткого замыкания, с независимым расцепителем на напряжение постоянного тока 220 В,

с вспомогательными контактами, климатического исполнения У3:

«Автоматический выключатель ВА13-29-3218-40А-3I

n

-690AC-НР230AC/220DC-У3-КЭАЗ»,

- двухполюсный автоматический выключатель на номинальный ток 63 А, напряжение постоянного тока 440 В, с уставкой по току

срабатывания 6 I

n

,  для защиты от токов короткого замыкания и токов перегрузки, с независимым расцепителем на напряжение

переменного тока 400 В,  климатического исполнения У3:

«Автоматический выключатель ВА13-29-2312-63А-6I

n

-440DC-НР400AC-У3-КЭАЗ».















содержание      ..     8      9      10      11     ..
