КЭАЗ. КАТАЛОГ ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОДУКЦИИ (2019 год) - часть 11





162

Автоматические выключатели в литом корпусе

162

Комплект поставки

Наименование

ВА13-29-22 ВА13-29-23 ВА13-29-32 ВА13-29-33 ВА13-25-32

Автоматический выключатель серии  ВА13

 +

 +

 +

 +

 +

Крепежные детали для установки автоматического выключателя

 +

 +

 +

 +

 +

Паспорт с руководством по эксплуатации для ВА13 - 1 шт. на упаковку;

 +

 +

 +

 +

 +

Сертификат соответствия на партию, поставляемую в один адрес, - 1 шт.

 +

 +

 +

 +

 +

Дополнительные устройства

Вспомогательные контакты

Вспомогательные контакты ВК предназна-

чены для коммутации цепей управления.

Вспомогательные контакты допускают

в продолжительном режиме нагрузку

током до 2,5 А и выдерживают 20000

включений и отключений при указанных

значениях токов.

Технические характеристики

Род тока

DС, при постоянной времени

цепи (0,01 ± 0,005) с

AC, при коэффициенте мощности

0,4 ± 0,1

Номинальное напряжение
(U

e

), В

48

110

220

36

127

230

400

Включаемый ток, А

10

10

Отключаемый ток, А

1,6

0,5

0,25

5

2,5

1,6

0,8

Независимый расцепитель

Независимый расцепитель обеспечивает отключение включен-

ного выключателя при подаче на выводы катушки расцепителя

напряжения постоянного или переменного тока.
Автоматические выключатели, под воздействием независимого

расцепителя, надежно отключаются при напряжении на катуш-

ке расцепителя от 70 до 110% номинального значения.

Технические характеристики

ВА13-25

ВА13-29

Номинальное напряжение (U

c

), В

АС

АС

DC

36

36; 127; 230 400

48; 110; 220

Максимальные расцепители токов

Автоматические выключатели с электромагнитными

расцепителями:



при нагрузке любых двух полюсов не отключаются, когда ток

равен 0,8 уставки по току срабатывания в течение 0,2 с;



при пополюсной нагрузке отключаются, когда ток равен 1,2

уставки по току срабатывания в течение 0,2 с.

Автоматические выключатели с электромагнитными

расцепителями с гидравлическим замедлением срабатывания:



при одновременной нагрузке всех полюсов;

- в холодном состоянии не отключаются при токе 1,05 I

n

 - в

течение 1 ч.;
отключаются при токе 1,3 I

n

 за время не более 1 ч.



при одновременной нагрузке каждого полюса:

- отключаются при токе 2 I

n

 за время менее 5 мин;

- отключаются, когда ток равен 1,2 уставки по току

срабатывания в течение 0,2 с.

Артикулы

Наименование*

Количество

полюсов

Номинальный

ток,  А

Номинальное

напряжение,

В

Наибольшая

отключающая

способность, кА

Артикул

ВА13-25-3212-5А-7I

n

-1000AC-НР36AC-О5

3

5

1000

1,5

107653

ВА13-25-3200-5А-7I

n

-1000AC-О5

3

5

1000

1,5

107635

ВА13-29-3211-6,3А-3I

n

-690AC-У3

3

6,3

690

6

107911

ВА13-29-3211-6,3А-12I

n

-690AC-У3

3

6,3

690

6

107895

ВА13-29-3200-6,3А-12I

n

-690AC-У3

3

6,3

690

6

107860

ВА13-25-3212-10А-7I

n

-1000AC-НР36AC-О5

3

10

1000

1,5

107648

ВА13-29-3211-10А-3I

n

-690AC-У3

3

10

690

6

107900

ВА13-25-3212-16А-7I

n

-1000AC-НР36AC-О5

3

16

1000

1,5

107649

ВА13-29-3212-16А-12I

n

-690AC-НР36AC/48DC-У3

3

16

690

6

107924

ВА13-29-3211-25А-12I

n

-690AC-У3

3

25

690

6

107889

ВА13-29-3212-40А-12I

n

-690AC-НР36AC/48DC-У3

3

40

690

6

107925

ВА13-29-3200-63А-12I

n

-690AC-У3

3

63

690

6

107861

ВА13-29-3218-63А-12I

n

-690AC-НР230AC/220DC-У3

3

63

690

6

107954

163

Автоматические выключатели в литом корпусе

I - выводы катушки независимого

расцепителя автоматических выключателей

ВА13-25 и ВА13- 29ХХ12

II - выводы катушки независимого

расцепителя автоматических выключателей
BA 13-29ХХ18

Рабочее положение автоматических выключателей в

пространстве - вертикальное; знаком «I» (включено) - вверх.

Допускается отклонение от рабочего положения в любую
сторону:



для автоматических выключателей с электромагнитными
расцепителями - до 30°;



для автоматических выключателей с электромагнитными

расцепителями с гидравлическим замедлением

срабатывания - до 15° Возможны кратковременные

наклоны до 22,5° при вибрациях до 30 Гц.

Зажимы главных контактов допускают переднее

присоединение медных или алюминиевых проводников

сечением от 1,5 до 25 мм

2

 включительно.

Присоединение внешних цепей к независимому расцепителю

и вспомогательным контактам через выводы 1 ... 6,

расположенные на крышке, производится пайкой. Выводы

допускают присоединение медных проводников сечением до

1,5 мм

2

 включительно.

С электромагнитными

расцепителями с гидрав-

лическим замедлением

с уставкой 6 I

n

 - постоянный

ток (а), с уставкой 12 I

n

 -

переменный ток (б).

При температуре окружающей

среды 20˚С, в холодном

состоянии (I) при температуре

окружающей среды 40˚С,

в нагретом состоянии (II).

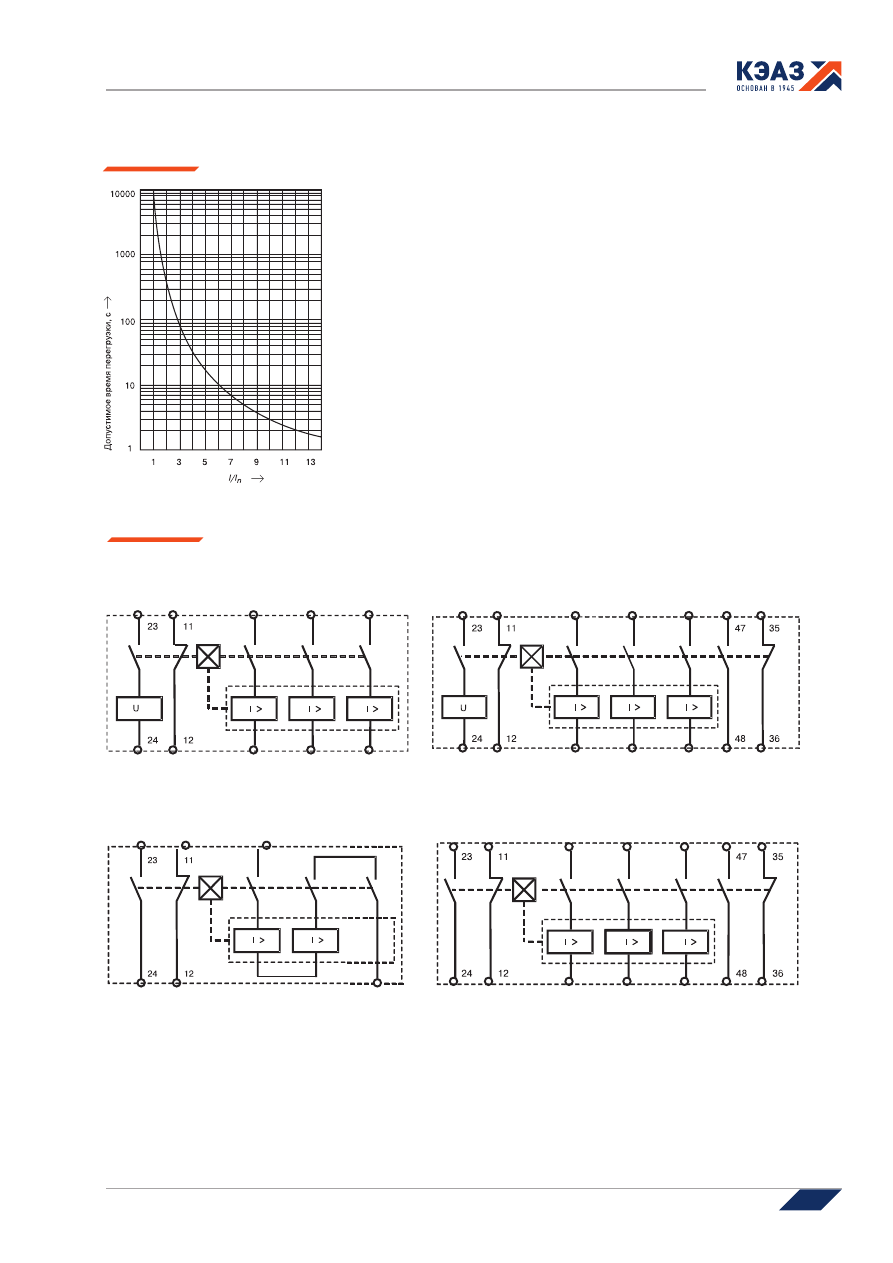

Допустимые кратковременные

перегрузки автоматических

выключателей типа

ВА13-29 с электромагнитными

расцепителями тока 20˚С, в

холодном состоянии (I); 40˚С, в

нагретом состоянии (II).

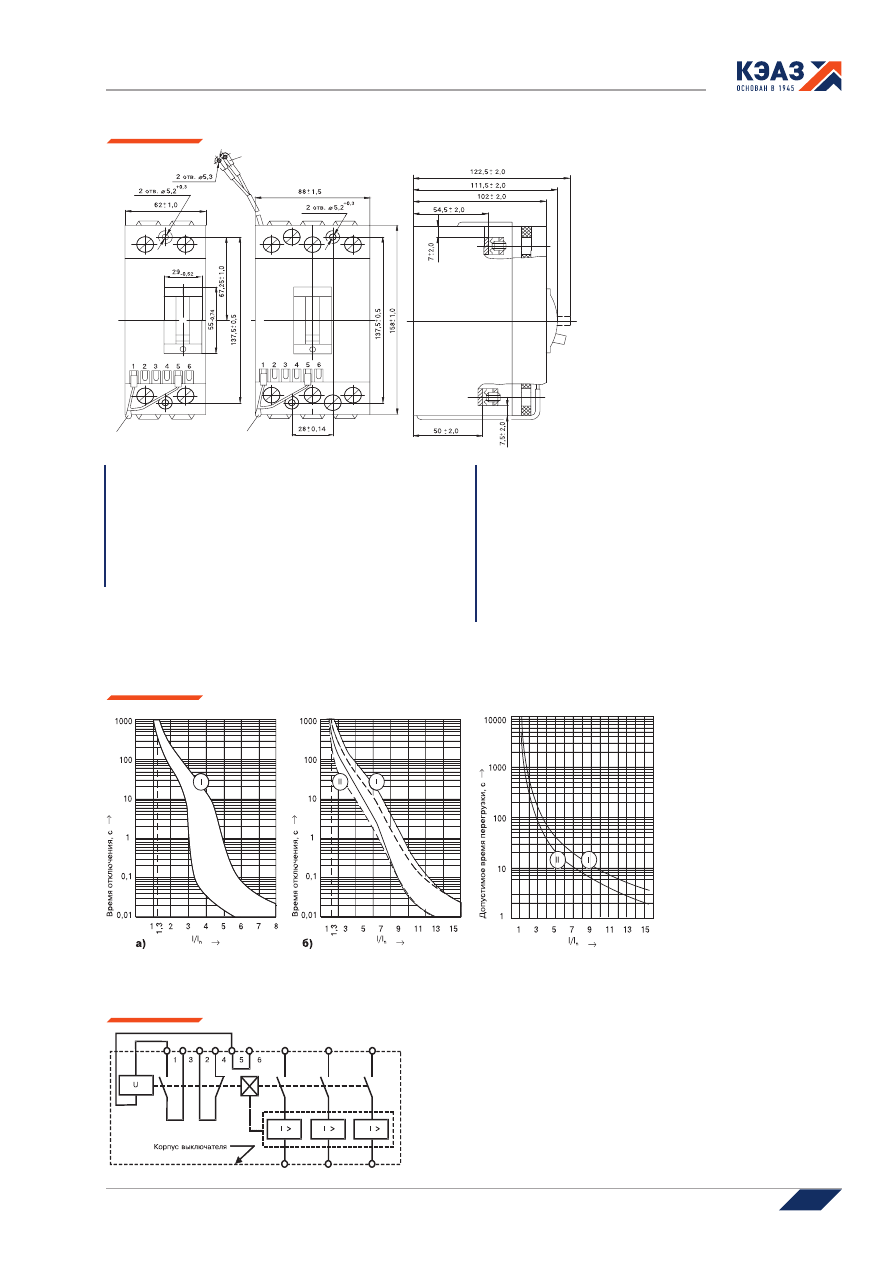

Принципиальная электрическая схема

трехполюсного автоматического выключателя с

независимым расцепителем и вспомогательными

контактами

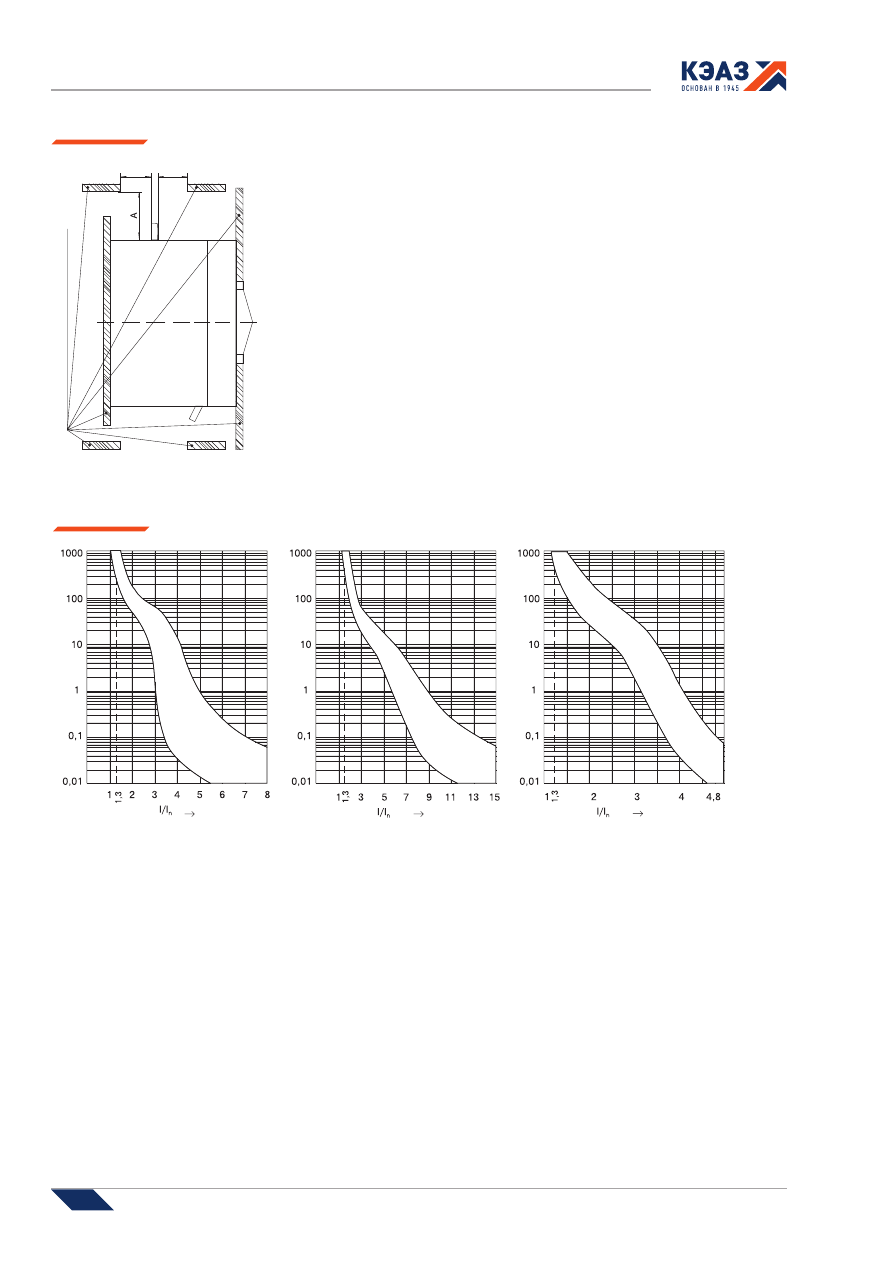

Габаритные, установочные и присоединительные размеры

II

I

II

Время-токовые характеристики

Принципиальные электрические схемы

164

Автоматические выключатели в литом корпусе

164

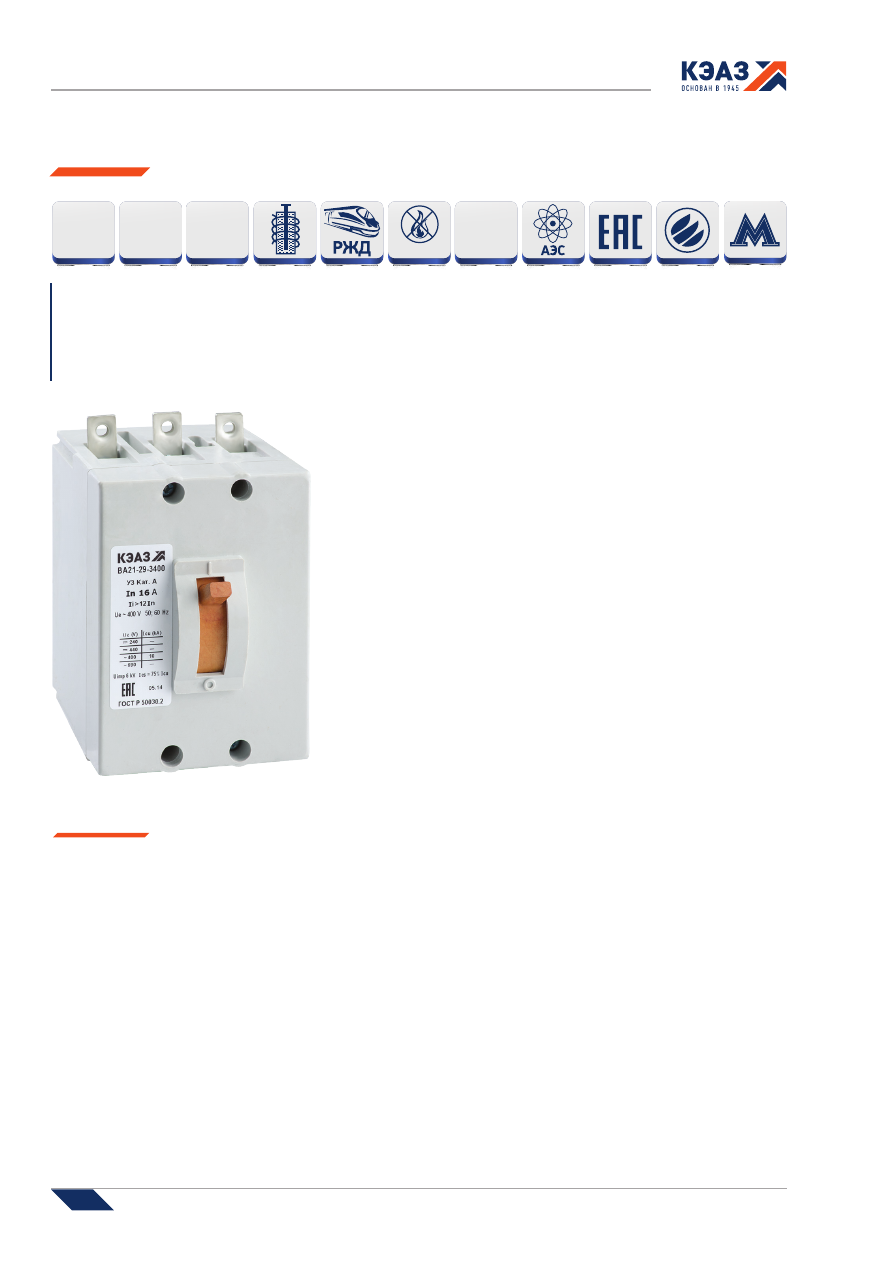

Автоматические выключатели в литом корпусе серии ВА21

Соответствуют требованиям стандартов ГОСТ Р 50030.2  ТР ТС 004/2011  ТР ТС 001/2011

Автоматические выключатели серии ВА21 предназначены для передачи электрической энергии в нормальном режиме и от-

ключения защищаемых электрических сетей и электрооборудования от токов коротких замыканий и перегрузок, а также для

оперативных включений и отключений электрических цепей. Автоматические выключатели изготавливаются трех типов:

1. ВА21-29 - со средней отключающей способностью.

2. ВА21-29В - с высокой отключающей способностью.

3. ВА21-29Т -для городского электрифицированного транспорта (однополюсные в трехполюсном габарите).

ВА21 взаимозаменяемы с ранее выпускаемыми автоматическими выключателями АК63.

Преимущества



Уверенность в надежной работе

        - надежное отключение токов к.з. гарантировано двойным разрывом электрической цепи в каждом полюсе;
        - стабильная работа обеспечена малой зависимостью время-токовых характеристик от температуры среды;
        - единое для всего диапазона номинальных токов значение предельной отключающей способности благодаря

термостойкости автоматических выключателей к действию токов короткого замыкания.



Расширенные области применения

        - возможность применения в условиях повышенной вибро- и ударостойкости (сейсмостойкость 9 баллов по MSK-64);
        - установка автоматических выключателей под открытым небом, степень защиты IP54;
        - защита электрооборудования АЭС, подтверждено лицензией АЭС.

IP54

(в дополни-

тельной

оболочке)

от 0,6 А

до 100 А

28

кА

ПКС

НЕГОРЮЧИЙ

MSK

БАЛЛОВ

9

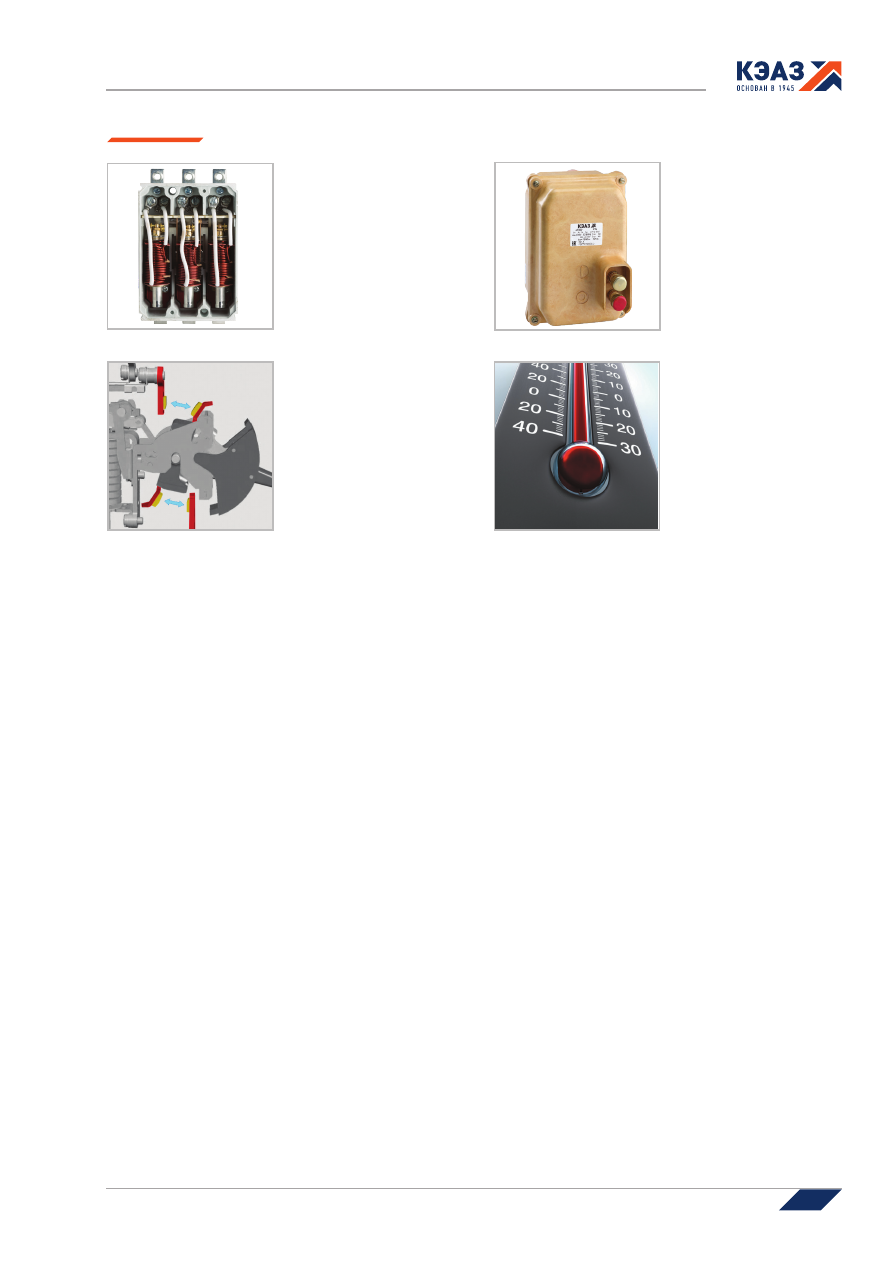

Автоматические выключатели в литом корпусе

165

Контактная система

"мостикового" типа.

Электромагнитный

расцепитель с гидравлическим

замедлением срабатывания в

зоне токов перегрузки.

Дополнительная оболочка

обеспечивает степень защиты

IP54.

Особенности конструкции

Температура эксплуатации

от -40 до +60°С. Начальный

ток расцепления неизменен

во всем диапазоне.

166

Автоматические выключатели в литом корпусе

166

*  - только однополюсные автоматические выключатели

** - только трехполюсные автоматические выключатели

ВА21-29Х

1

2

Х

3

Х

4

Х

5

Х

6

Х

7

8

…А-Х

9

…I

n

10

…-Х

11

…-Х

12

13

14

…-Х

15

…- КЭАЗ

ВА21-29

- Обозначение типа

Х

1

- Исполнение:

«-» - со средней отключающей способностью;

В - с высокой отключающей способностью;

М - для установки в вагонах метрополитена;

Т - для городского электрифицированного транспорта

Х

2

Х

3

- Обозначение числа полюсов в комбинации с максимальными расцепителями тока:

первая цифра - число полюсов 1, 2, 3;

вторая цифра: 0* - без максимального расцепителя, 2 - электромагнитный расцепитель,

4 - электромагнитный расцепитель с гидравлическим замедлением срабатывания

Х

4

Х

5

- Условное обозначение дополнительных устройств:

Код Независимый

расцепитель

Вспомогательные

контакты

ВА21-29

ВА21-29Т

ВА21-29,

ВА21-29В

ВА21-29,

ВА21-29В

1 пол.

1пол.

2 пол.

3 пол.

00

нет

нет

+

+

+

+

11

нет

1«р», 1«з»

-

+

+

+

18

есть

1«р»

-

-

-

+

22

нет

2«р», 2«з»

-

-

-

+

28

есть

2«р», 1«з»

-

-

-

+

Х

6

- Условное обозначение вида привода и способа установки автоматического выключателя:

1 - ручной привод

Х

7

- Условное обозначение дополнительных механизмов:

0 - отсутствуют;

6 - устройство блокировки в положении «Отключено»**

Х

8

…А

- Номинальный ток максимальных расцепителей

Х

9

…I

n

- Уставка по току срабатывания максимальных расцепителей

Х

10

- Номинальное напряжение и род тока главной цепи:

240DC - 1-полюсные ВА21-29-, ВА21-29М;

440DC - 2-полюсные ВА21-29-, ВА21-29В;

600DC - 1-полюсные в 3-полюсном габарите ВА21-29Т;

400АC - 1-, 2-, 3-полюсные ВА21-29;

690АC - 2-, 3-полюсные ВА21-29В

Х

11

- По способу крепления и присоединения внешних проводников главной цепи:

Н/П - на панели с передним присоединением внешних проводников - не указывается;

З/П - за панелью с задним присоединением внешних проводников

Х

12

- Параметры НР (напряжение катушки и род тока):

НР12AC/DC;

НР24AC/DC;

НР36AC/DC;

НР110AC/DC;

НР220AC/DC;

НР400AC

Х

13

- По степени защиты:

IP00 - не указывается,

IP54 - 2-, 3-полюсные выключатели без НР в дополнительной оболочке

Х

14

- Обозначение климатического исполнения и категории размещения по ГОСТ 15150:

У2 - выключатели в дополнительной оболочке;

У3 - выключатели без дополнительной оболочки

Х

15

- Обозначение исполнения по виду приемки (условия поставки):

ОТК - отдел технического контроля - не указывается;

АЭС - для атомных электростанций

КЭАЗ

- Торговая марка

Структура условного обозначения

Автоматические выключатели в литом корпусе

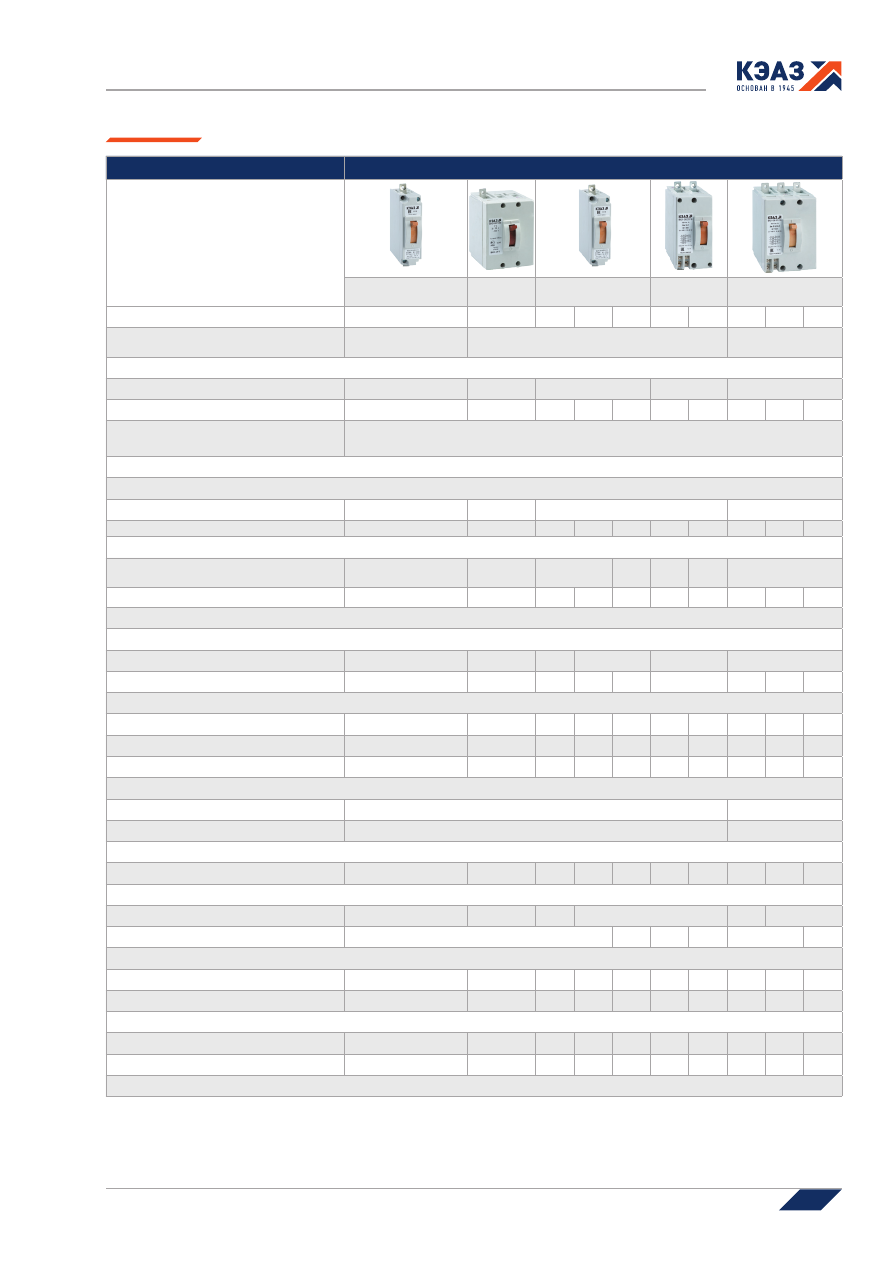

167

Наименование параметра

Обозначение параметра

Серии

ВА21-29

(метро)

ВА21-29Т

ВА21-29

ВА21-29В

ВА21-29

Число полюсов

1

1

1

2

3

2

3

1

2

3

Номинальный ток (I

n

), А

0,8; 1,6; 2,5; 4; 5; 10;

16; 25; 40; 63

0,6; 1; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16;

20; 25; 31,5; 40; 50; 63

80; 100

Номинальное напряжение (U

е

), В

- переменного тока

-

-

400

690

400

- постоянного тока

240

600

240

440

-

440

-

-

-

-

Номинальное импульсное выдерживаемое

напряжение U

imp

, кB

6

Уставка по току в зоне к.з. I/I

n

:

- с электромагнитным расцепителем

переменный ток

-

-

1,5; 3;

12

3,6;

12

постоянный ток

1,5;

6

1,5;

 6

1,5;

6

3;

6

-

3;

6

-

-

-

-

- с гидравлическим замедлением

переменный ток

-

-

6

; 12

4;

6

12

6

12

4;

6

12

6

12

постоянный ток

6

6

6

6

-

6

-

-

-

-

Номинальная предельная наибольшая отключающая способность (I

сu

), кA

В цепи переменного тока:

400 В

-

-

6

10

20

6

690 В

-

-

-

-

-

6

-

-

-

В цепи постоянного тока:

240 В

8

-

8

8

-

28

-

8

8

-

440 В

-

-

-

4

-

10

-

-

4

-

600 В

-

6

-

-

-

-

-

-

-

-

Износостойкость

Общая, циклов ВО

30000

10000

Коммутационная, циклов ВО

16000

6000

Наличие исполнений

- без вспомогательных контактов

+

+

+

+

+

+

+

+

+

+

- со вспомогательными контактами

1«з»,1«р»

-

+

-

+

-

+

2«з»,2«р»

-

+

-

+

-

+

- с независимым расцепителем и вспомогательными контактами

Н.Р.+1«р»

-

-

-

-

+

-

+

-

-

+

Н.Р.+1«з», 2«р»

-

-

-

-

+

-

+

-

-

+

Масса не более, кг

в пластмассовой оболочке

0,65

1,6

0,65

1.2

1,6

1,2

1,6

0,65

1,2

1,6

в дополнительной оболочке

-

-

-

3,2

3,5

3,2

3,5

-

3,2

3,5

Номинальная рабочая наибольшая отключающая способность I

сs

 = 75% I

сu

Технические характеристики

Уставка электромагнитного расцепителя, выделенная жирным шрифтом, является базовой.

168

Автоматические выключатели в литом корпусе

168

Указания по формулированию заказа

В заказе должно быть указано:



типоисполнение автоматического выключателя;



количество полюсов с типом расцепителя;



номинальный ток расцепителя;



уставка расцепителей тока короткого замыкания;



род тока и номинальное напряжение;



наличие и количество вспомогательных контактов;



род тока и номинальное напряжение независимого

расцепителя (U

c

);



климатическое исполнение;



способ крепления (на панели/за панелью);



обозначение торговой марки изготовителя («КЭАЗ»).

По отдельному заказу поставляются:



 крышка изолирующая;



дополнительная защитная оболочка IP54.

Примеры записи обозначения автоматических выключателей при заказе и в документации других изделий:

- однополюсный автоматический выключатель постоянного тока для защиты от токов короткого замыкания, ток максимального

расцепителя 25 А, уставка тока срабатывания 1,5 I

n

, крепление на панели, климатическое исполнение У3:

«Автоматический выключатель ВА21-29-120010-25А-1,5I

n

-240DC-У3-КЭАЗ»,

- двухполюсный автоматический выключатель переменного тока со средней отключающей способностью для защиты от токов

короткого замыкания, ток максимальных расцепителей 10 А, уставка тока срабатывания 3 I

n

, с вспомогательными контактами

(1«з», 1«р»), крепление за панелью, климатическое исполнение У3:

«Автоматический выключатель ВА21-29-221110-10А-3I

n

-400AC-З/П-У3-КЭАЗ»,

- трехполюсный автоматический выключатель переменного тока с высокой отключающей способностью для защиты от токов

короткого замыкания, ток максимальных расцепителей 50 А, уставка тока срабатывания 12 I

n

, с вспомогательными контактами

(1«з», 1«р»), в дополнительной оболочке, климатическое исполнение У2:

«Автоматический выключатель ВА21-29В-321110-50А-12I

n

-690AC-IP54-У2-КЭАЗ»,

- трехполюсный автоматический выключатель переменного тока с высокой отключающей способностью для защиты от токов

короткого замыкания и перегрузки с независимым расцепителем на номинальное напряжение 110 В, ток максимальных

расцепителей 40 А, уставка тока срабатывания 12 I

n

, с вспомогательным контактом (1«р»), климатическое исполнение У3,  для

АЭС:

«Автоматический выключатель ВА21-29В-341810-40А-12I

n

-690AC-НР110AC/DC-У3-АЭС-КЭАЗ»,

- однополюсный автоматический выключатель постоянного тока для защиты от токов короткого замыкания, ток максимального

расцепителя 63 А, уставка тока срабатывания 1,5 I

n

, климатическое исполнение У3, для установки в вагонах метрополитена:

«Автоматический выключатель ВА21-29М-120010-63А-1,5I

n

-240DC-У3-КЭАЗ»,

- трехполюсный автоматический выключатель переменного тока со средней отключающей способностью для защиты от токов

короткого замыкания, ток максимальных расцепителей 63 А, уставка тока срабатывания 12 I

n

, с вспомогательными контактами

(1«з», 1«р»), климатическое исполнение У3, с устройством для запирания в отключенном положении:

«Автоматический выключатель ВА21-29-321116-63А-12I

n

-400AC-У3-КЭАЗ»,

- однополюсный автоматический выключатель (в габаритах трехполюсного) постоянного тока для защиты от токов короткого

замыкания, ток максимального расцепителя 10 А, уставка тока срабатывания 1,5 I

n

, климатическое исполнение У3, для

городского электрифицированного транспорта:

«Автоматический выключатель ВА21-29Т-120010-10А-1,5I

n

-600DC-У3-КЭАЗ».

Автоматические выключатели в литом корпусе

169

Максимальные расцепители токов

Автоматические выключатели с электромагнитными
расцепителями с гидравлическим замедлением имеют:



условный ток несрабатывания - 1,05 I

n

;



условный ток срабатывания - 1,3 I

n

;



условное время

- 1 ч.  для расцепителей на токи 0,6...63 А;
- 2 ч.  для расцепителей на 80 и 100 А.



Автоматические выключатели с электромагнитными

расцепителями:



при нагрузке любых двух полюсов не отключаются,

когда ток равен 0,8 уставки по току срабатывания в

течение 0,2 с;



при пополюсной нагрузке отключаются, когда ток равен

1,2 уставки по току срабатывания в течение 0,2 с.

Автоамтические выключатели с электромагнитными

расцепителями с гидравлическим замедлением.

С холодного состояния отключаются при нагрузке каждого
полюса в отдельности током:



6 I

n

 за время от 3 до 20 с - для автоматических

выключателей с уставкой 12 I

n

;



3 I

n

 с выдержкой времени более 3 с - для

автоматических выключателей с уставкой 6 I

n

;



2 I

n

 за время от 40 до 200 с - для автоматических

выключателей  с уставкой 4 I

n

;



1,2 уставки по току срабатывания в течение 0,2 с.

Артикулы

Наименование*

Количество

полюсов

Номинальный

ток,  А

Номинальное

напряжение, В

Наибольшая

отключающая

способность, кА

Артикул

ВА21-29-140010-2А-6I

n

-400AC-У3

1

2

400

6

100305

ВА21-29-140010-6,3А-12I

n

-400AC-У3

1

6,3

400

6

103047

ВА21-29-140010-6,3А-6I

n

-240DC-У3

1

6,3

240

8

102661

ВА21-29-140010-6,3А-6I

n

-400AC-У3

1

6,3

400

6

101838

ВА21-29-140010-10А-12I

n

-400AC-У3

1

10

400

6

100657

ВА21-29-140010-10А-6I

n

-400AC-У3

1

10

400

6

101253

ВА21-29-140010-10А-6I

n

-240DC-У3

1

10

240

8

101654

ВА21-29-140010-16А-12I

n

-400AC-У3

1

16

400

6

101927

ВА21-29-140010-16А-6I

n

-240DC-У3

1

16

240

8

102404

ВА21-29-140010-16А-6I

n

-400AC-У3

1

16

400

6

101476

ВА21-29-140010-25А-6I

n

-240DC-У3

1

25

400

8

100295

ВА21-29-140010-25А-12I

n

-400AC-У3

1

25

400

6

100304

ВА21-29-140010-40А-6I

n

-240DC-У3

1

40

240

8

102662

ВА21-29-240010-6,3А-12I

n

-400AC-У3

2

6,3

400

10

101881

ВА21-29-240010-10А-12I

n

-400AC-У3

2

10

400

10

100902

ВА21-29-240010-10А-6I

n

-400AC-У3

2

10

400

10

102248

ВА21-29-240010-10А-6I

n

-440DC-У3

2

10

440

4

102289

ВА21-29-240010-25А-12I

n

-400AC-У3

2

25

400

10

102699

ВА21-29-340010-5А-6I

n

-400AC-У3

3

5

400

10

103178

ВА21-29-340010-6,3А-12I

n

-400AC-У3

3

6,3

400

10

102774

ВА21-29-340010-8А-12I

n

-400AC-У3

3

8

400

10

102771

ВА21-29-340010-10А-12I

n

-400AC-У3

3

10

400

10

100733

ВА21-29-340010-16А-12I

n

-400AC-У3

3

16

400

10

102262

ВА21-29-340010-16А-6I

n

-400AC-У3

3

16

400

10

102015

ВА21-29-340010-20А-12I

n

-400AC-У3

3

20

400

10

103171

ВА21-29-340010-25А-12I

n

-400AC-У3

3

25

400

10

101440

ВА21-29-340010-31,5А-12I

n

-400AC-У3

3

31,5

400

10

102424

ВА21-29-340010-40А-12I

n

-400AC-У3

3

40

400

10

102525

ВА21-29-320010-40А-12I

n

-400AC-У3

3

40

400

10

101392

ВА21-29-340010-50А-12I

n

-400AC-У3

3

50

400

10

101775

ВА21-29-340010-63А-12I

n

-400AC-У3

3

63

400

10

102774

ВА21-29В-340010-63А-6I

n

-690AC-У3

3

63

690

20

103140

ВА21-29-340010-100А-12I

n

-400AC-У3

3

100

400

10

101188

170

Автоматические выключатели в литом корпусе

170

Комплект поставки

Наименование

ВА21-29

ВА21-29В

ВА21-29М

ВА21-29Т

Автоматический выключатель серии  ВА21

 +

 +

 +

 +

Крепежные детали для установки автоматического
выключателя

 +

 +

 +

 +

Паспорт с руководством по эксплуатации
для ВА21 - 1 шт. на упаковку;

 +

 +

 +

 +

Сертификат соответствия на партию, поставляемую
в один адрес, - 1 шт.

 +

 +

 +

 +

Дополнительные устройства

Вспомогательные контакты

Вспомогательные контакты предназначе-

ны для коммутации цепей управления.
Минимальный ток, коммутируемый вспо-

могательными контактами, - 10 мА при

напряжении 24 В.

Технические характеристики

Род тока

DС,  при постоянной

времени (0,03±0,0045) с

AC, при коэффициенте

мощности 0,7+0,05

Номинальное напряжение (U

e

), В

24

48

110

220

127

220

400

Номинальный рабочий ток, А

2,5

1,25

0,5

0,25

2,5

1,25

1

Включаемый ток, А

2,8

1,4

0,6

0,3

28

14

11

Отключаемый ток, А

2,8

1,4

0,6

0,3

28

14

11

Независимый расцепитель

Независимый расцепитель обеспечивает отключение включенно-

го автоматического выключателя при подаче на выводы катушки

расцепителя напряжения постоянного или переменного тока.
Автоматические выключатели с независимым расцепителем

срабатывают при напряжении от 70% до 110% от номинально-

го.

Технические характеристики

Номинальное напряжение (U

c

), В

АС

DC

12, 24, 36, 48, 127, 220, 400

12, 24, 48, 110, 220

171

Автоматические выключатели в литом корпусе

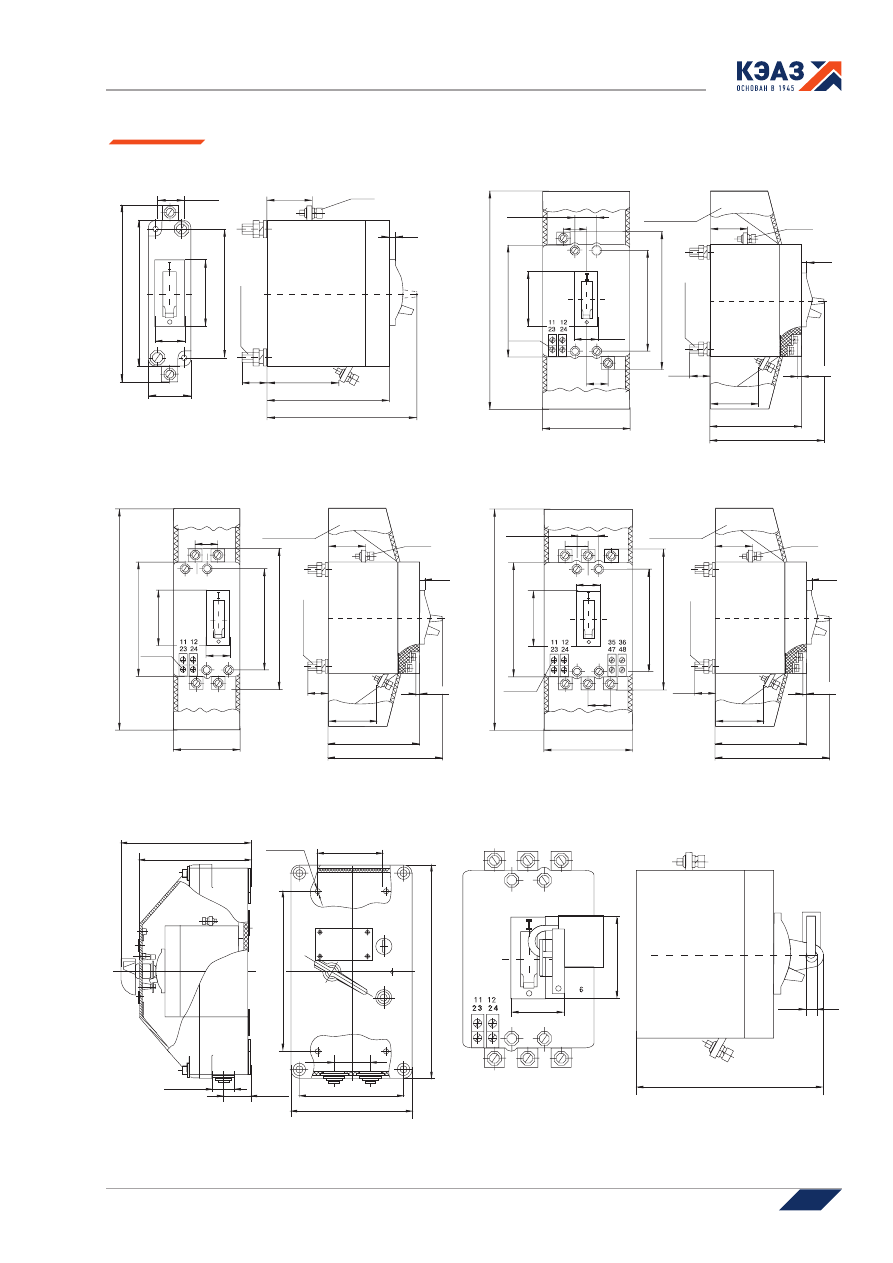

Габаритные, установочные и присоединительные размеры

23±0,14

37±1,3

М6х12

147

±1,3

120

+1,9

29

-0,33

55

-0,74

110

±0,23

35

-1,4

Монтажный  винт

 М4 2шт

.

59,3±1,5

100±1,1

121,5±1,5

20±2

4,8±1

220

±2,5

28±0,14

28±1

107

±0,43

147

±1,3

Винт М3

4 шт.

28±1

29

-0,33

Дополнительные

изолирующие

крышки

37±1,3

М6х12

4,8±1

Монтажный винт

 М5 2 шт

.

20±2

88

-0,5

+1,2

59,3±1,5

100±1

121,5±1,5

5,5 мин.

Дополнительные

изолирующие

крышки

М6х12

4,8±1

37±1,3

59,3±1,5

100±1

121,5±1,5

5,5 мин.

20±2

107

±0,43

147

±1,3

88

-0,5

+1,2

28±1

28±0,14

28±1

29

-0,33

220

±2,5

120

+1,9

55

-0,74

Монтажный винт

 М5 2 шт

.

Винт М3

4 шт.

37±1,3

М6х12

4,8±1

59,3±1,5

100±1

121,5±1,5

5,5 мин.

20±2

220

±2,5

120

+1,9

55

-0,74

28±1

107

±0,43

147

±1,3

29

-0,33

Винт М3

4 шт.

63

-0,5

+1,2

Дополнительные

изолирующие

крышки

Монтажный винт

 М5 2 шт

.

172 макс.

148 макс.

88±0,23

157 макс.

132

50±0,15

Ø

24 макс.

38,5±0,8

Ø

6,5

+0,22

4 отв.

270 мак

с.

200

±0,36

40,5

55

-0,74

Ø8,5

125

120

+1,9

55

-0,74

Однополюсный автоматический выключатель

ВА21

Однополюсный автоматический выключатель

ВА21 в трехполюсном габарите

Двухполюсный автоматический выключатель ВА21

Трехполюсный автоматический выключатель ВА21

Двухполюсные и трехполюсные автоматические

выключатели в дополнительной оболочке

Трехполюсный автоматический выключатель с

устройством блокировки в положении

«

Отключено

»

172

172

Автоматические выключатели в литом корпусе

а)                                                                 б)                                                         в)

Металличе

ские час

ти распре

ду

стройс

тва

20         20

Характеристики автоматических выключателей с уставкой 6 I

n

 (а), 12 I

n

 (б) и 4 I

n

 (в) при температуре окружающей среды 25±10°С, в

холодном состоянии.

Минимально допустимые расстояния до металлических частей



Минимально допустимые расстояния до металлических частей необходимо

выбирать исходя из значения номинального напряжения автоматического
выключателя.



При номинальном напряжении 690 В переменного тока расстояние А от верхней

и нижней поверхностей корпуса до металлических частей распредустройств
должно быть не менее 50 мм.



При других значениях номинального напряжения автоматических выключателей
постоянного и переменного тока размер А должен быть не менее 30 мм.



Расстояния от боковых поверхностей корпуса до металлических частей

распредустройств при номинальном напряжении 690 В переменного тока

должны быть не менее 10 мм, а при других значениях номинального напряжения

постоянного и переменного тока соответствующий размер должен быть не менее

5 мм.

Время-токовые характеристики

173

Автоматические выключатели в литом корпусе

Допустимые времена перегрузки автоматических выключателей с

электромагнитными расцепителями

Принципиальные электрические схемы

Трехполюсный автоматический выключатель с

независимым расцепителем и 1 размыкающим

контактом

Трехполюсный автоматический выключатель с независимым

расцепителем, 2 размыкающими и 1 замыкающим

контактами

Однополюсный автоматический выключатель

в трехполюсном габарите с 1 размыкающим и

1 замыкающим контактами

Трехполюсный автоматический выключатель с 2

размыкающими и 2 замыкающим контактами

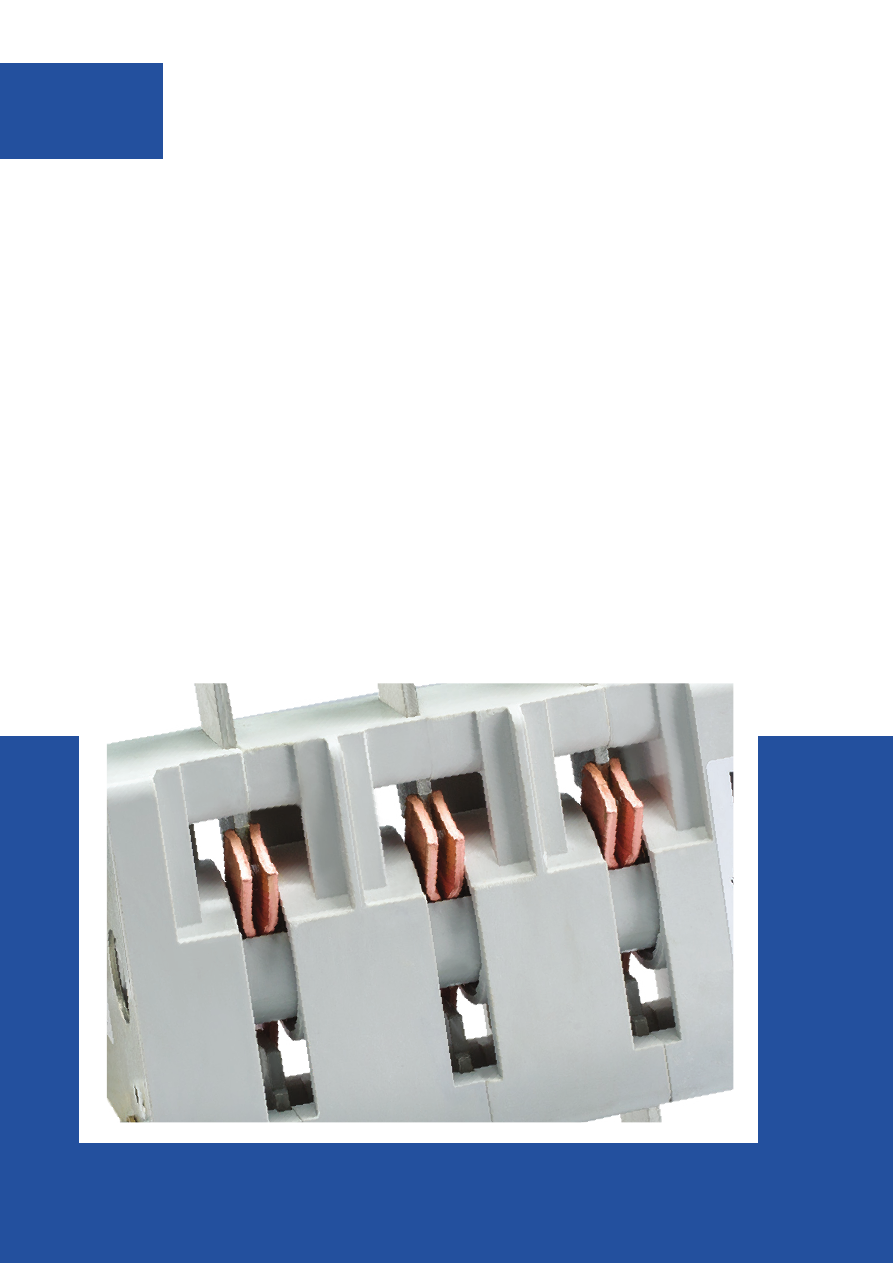

ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ,

РАЗЪЕДИНИТЕЛИ, ПЕРЕКЛЮЧАТЕЛИ

И ПРЕДОХРАНИТЕЛИ

3

Переключатели кулачковые

Переключатели кулачковые серии ПП53

.........................................................175

Выключатели-разъединители и разъединители низковольтные

Выключатели-разъединители серии ВР32

........................................................191

Выключатели нагрузки серии ВНК

..................................................................208

Разъединители-предохранители  РП

................................................................216

Разъединители серии Р

...................................................................................224

Разъединители серии П

...................................................................................231

Разъединители серии РЕ19

..............................................................................234

Предохранители низковольтные



Предохранители ножевого типа серии ППН

....................................................263

Предохранители серии ПН2

...........................................................................277

Предохранители цилиндрические серии НПН2-60

............................................283

Предохранители автоматические резьбовые серии ПАР

..................................287

Предохранители  серии  ПНБ5

..........................................................................289

Предохранители серии ПНБ7

...........................................................................295

Предохранители серии ПП57

...........................................................................305

Предохранители серии ПП60С

.........................................................................319

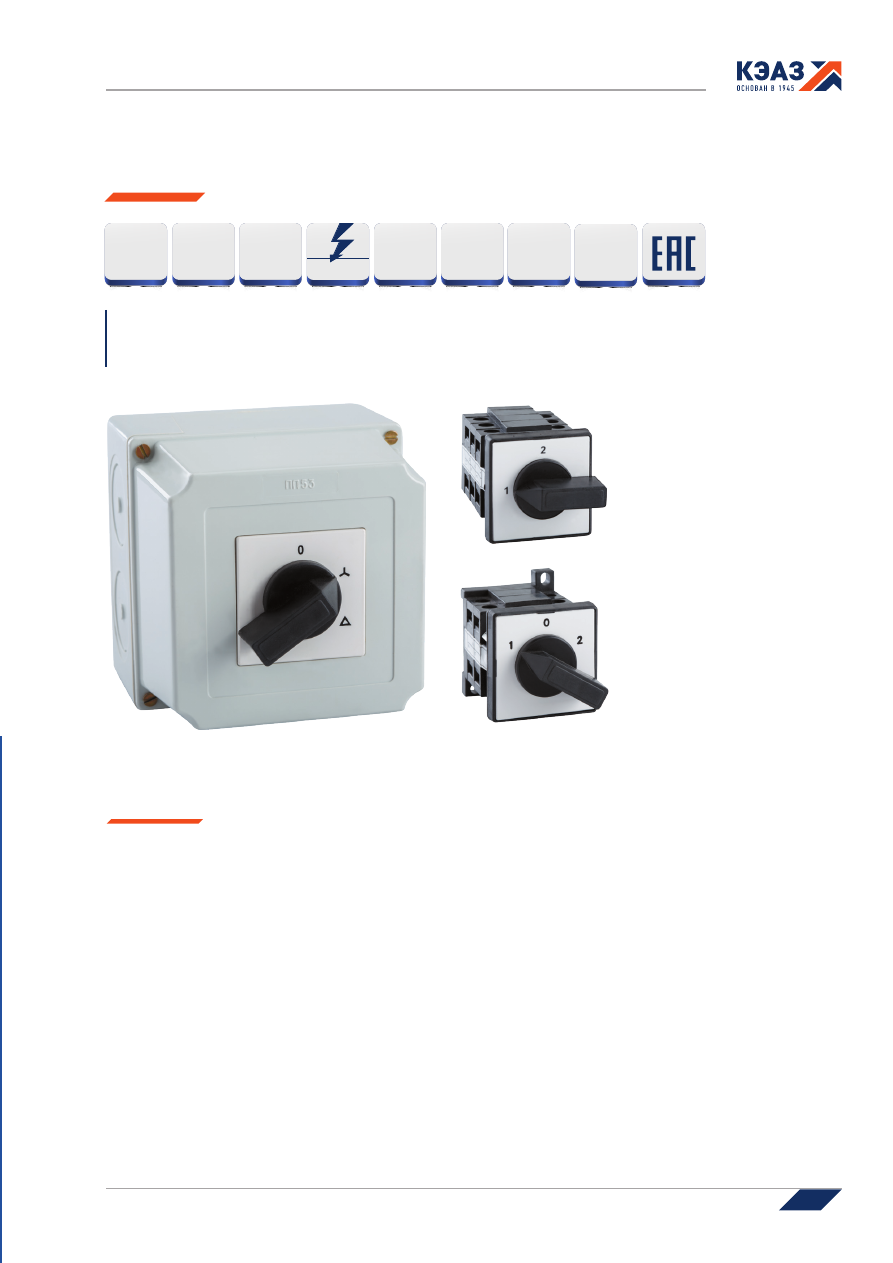

Переключатели кулачковые

175

Переключатели пакетные серии ПП53

ТУ3424-068-05758109-2012

Соответствуют требованиям ГОСТ IEC60947-1, ГОСТ Р50030.3, ГОСТ IEC 60947-5-1

Преимущества

Переключатели серии ПП53 предназначены для работы в качестве переключателей цепей управления и распределения

электрической энергии, вводных выключателей, для управления электродвигателями, коммутирующих электрические цепи током до

25 А, напряжением до 660 В, переменного тока частотой 50 и 60 Гц и до 440 В постоянного тока.

Применяются в электрооборудовании промышленных предприятий, на транспорте.



Реализация любых технических решений

        - свыше 400 стандартных схем переключения;
        - различные варианты монтажа переключателя;
        - выбор шага угла поворота рукоятки (30°, 45°, 60°, 90°);
        - экономичность при обеспечении высокой надежности.



Обеспечение надежной работы и безопасности эксплуатации

        - повышенная механическая износостойкость – 3 млн. переключений;
        - металлический вал обеспечивает гарантированное переключение;
        - длительный срок службы и простота обслуживания.



Расширенные области применения

        - высокая степень защиты от пыли и влаги;
        - возможность применение в суровых условиях эксплуатации, климатическое исполнение У, УХЛ.

ДО

25 А

-50°С

+40°С

440 В

660 В

АС

2,5кB

гарантия

2

года

IP20

IP30

IP54

350

СХЕМ

свыше

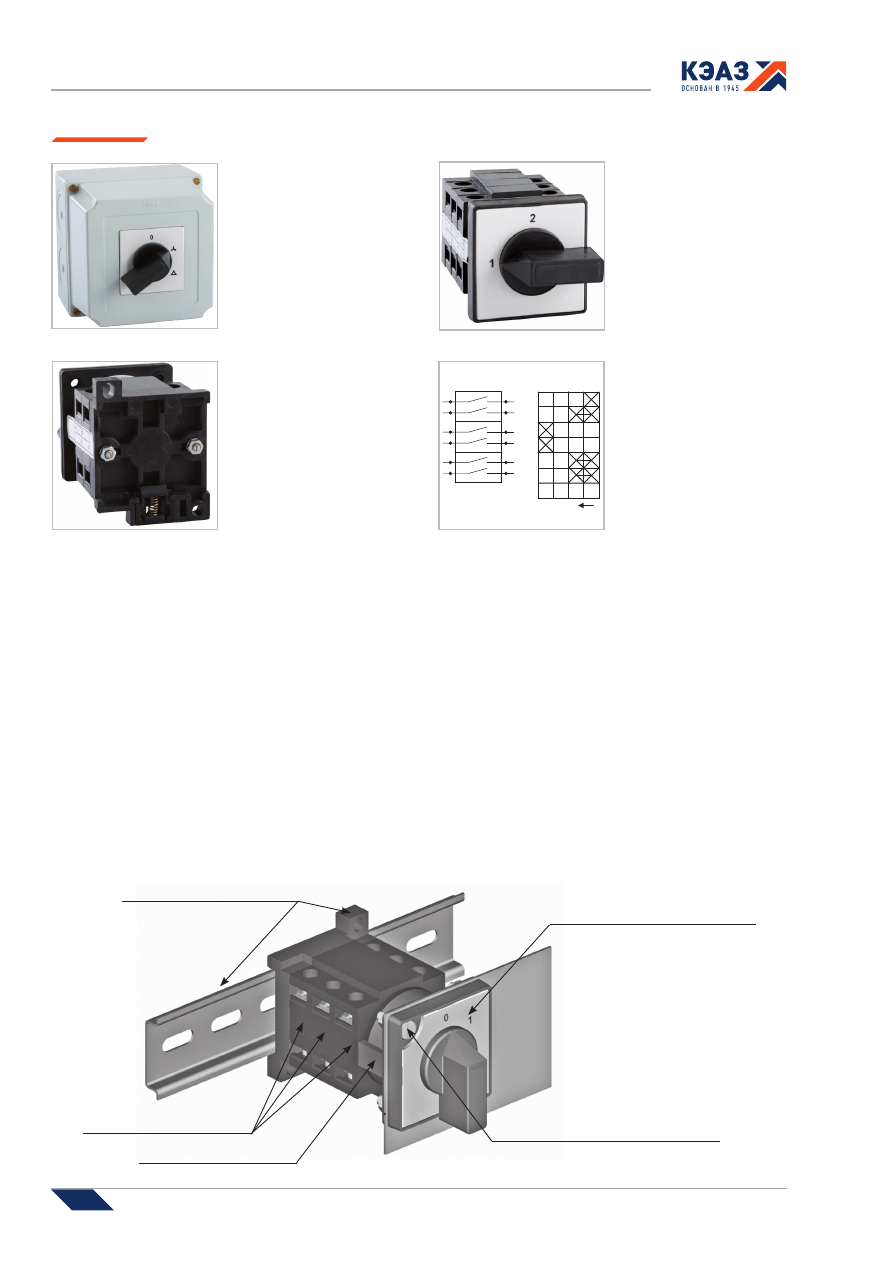

Переключатели кулачковые

176

Возможность установки

отдельных исполнений

переключателей на DIN-

рейку.

Степень защиты IP55.

Специальные исполнения

аварийных переключателей.

Особенности конструкции

Возможность изготовления

переключателей по

нестандартным схемам.

3

1

0

2

 8

 6

 7
 5

 4

 2

 3
 1

12

10

11
 9

Переключатели изготавливаются в исполнениях, определяемых сочетанием следующих признаков:



по виду конструктивного исполнения:

- переключатель,
- аварийный выключатель;



по виду крепления и места установки:

- за фронтальный фланец, установка за панелью толщиной до 6 мм,
- за фронтальный фланец, установка за панелью толщиной до 15 мм,
- крепление основания винтами, установка на панели внутри шкафа,
- крепление основания на DIN-рейку, установка на  панели внутри шкафа,
- крепление за оболочку;



по числу коммутационных положений - до 12;



по числу коммутационных цепей - до 24;



по способу фиксации коммутационных положений:

- с самовозвратом,
- без самовозврата, с фиксацией коммутационных положений через 30°, 45°, 60° и 90°.

Крепление основания

на DIN-рейку или винтами

Коммутирующие пакеты

Фиксирующий пакет

Крепление за фронтальный фланец

установка за панелью до 6 мм

Передняя панель

(степень защиты IP30 или IP54)

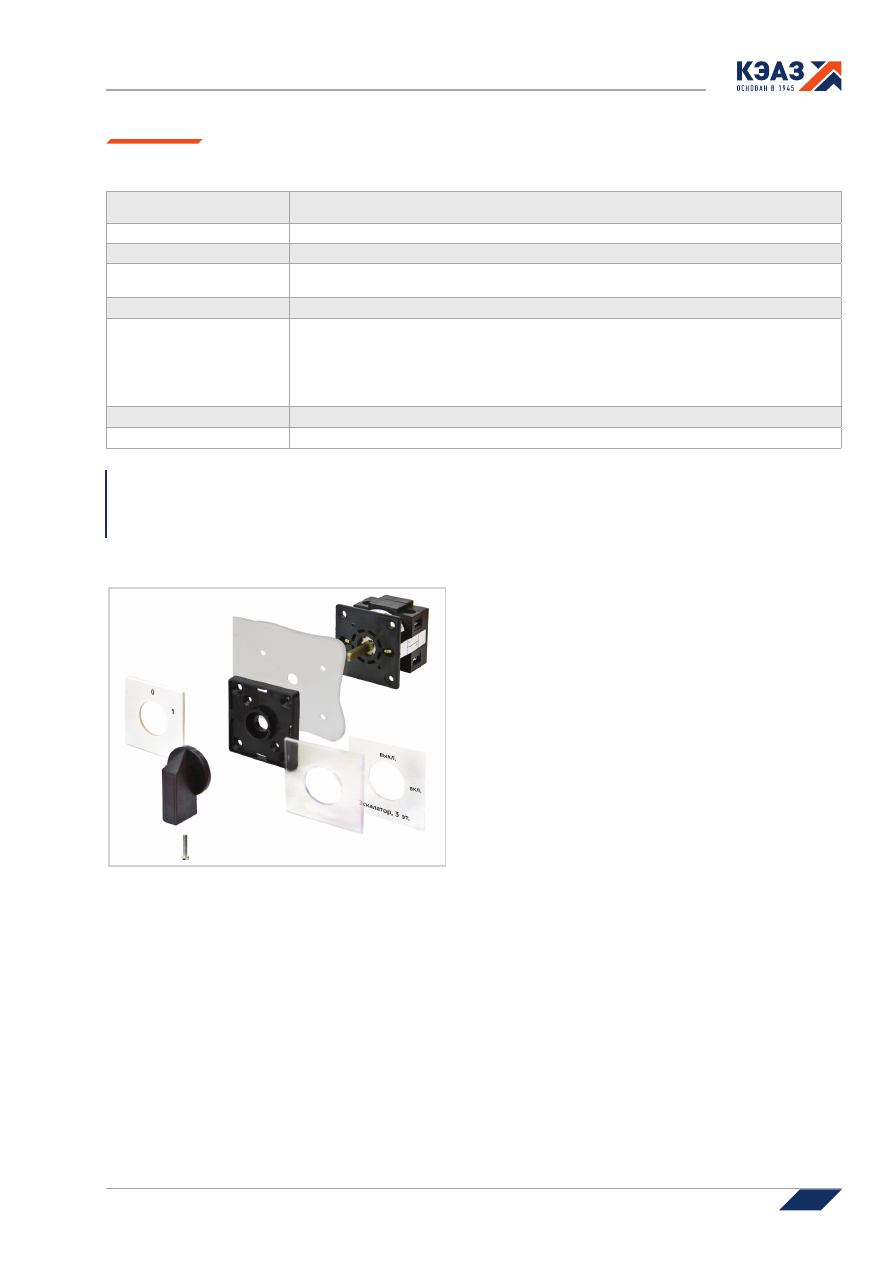

Переключатели кулачковые

177

Переключатель пакетный

кулачковый

- Тип изделия

ПП53

- Обозначение серии

Х

1

Х

2

- Цифра, указывающая величину номинального тока: 16 - 16 А; 25- 25 А

Х

3

- Цифра, указывающая вид конструктивного исполнения:

1 - переключатель; 3 - аварийный выключатель

Х

4

Х

Х

6

- Условный номер электрической схемы и диаграммы переключения

Х

- Цифра, указывающая  условное обозначение исполнения  по виду крепления:

1 - за фронтальный фланец, установка за панелью толщиной  до 6 мм;
2 - за фронтальный фланец, установка за панелью толщиной  до 15 мм;
3 - установка на панели внутри шкафа, крепление основания винтами;
4 - установка на панели внутри шкафа, крепление основания на DIN-рейку;
5 - крепление за оболочку.

УХЛХ

8

- Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ2 или УХЛ3

КЭАЗ

- Торговая марка

Переключатель пакетный кулачковый ПП53-Х

1

Х

2

3

4

Х

5

Х

6

7

-УХЛХ

8

-КЭАЗ

Структура условного обозначения

В заказе необходимо указать наименование и типоисполнение переключателя согласно структуре условного обозначения.
Пример записи обозначения переключателя на номинальный ток 16 А, с электрической схемой №080, для установки за панелью
толщиной до 6 мм с креплением за фронтальный фланец, климатического исполнения УХЛЗ при его заказе и в документации
другого изделия:
Переключатель пакетный кулачковый ПП53-16-1-080-1-УХЛ3-КЭАЗ

Вместо стандартной (белой) панели переключателя может

быть установлена бесцветная (прозрачная), позволяющая

помещать под нее лист с нанесенными на него нестандартными

наименованиями коммутационных положений переключателя

и информацию об объекте управления. Прозрачная панель

устанавливается на переключатели с нестандартными схемами

переключения, а также по запросу покупателя.















содержание      ..     9      10      11      12     ..
