Автоматические выключатели в литом корпусе

130

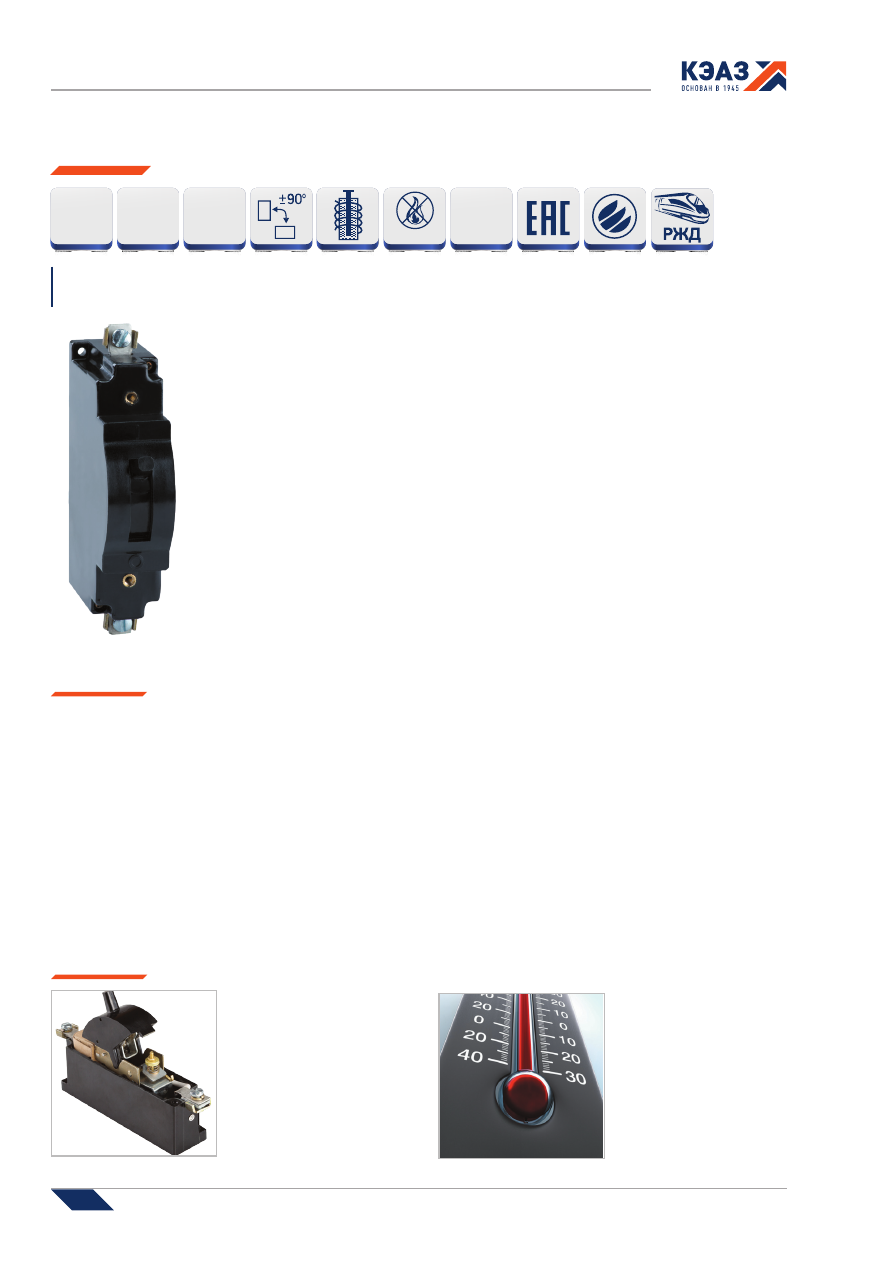

Автоматические выключатели в литом корпусе серии А63

 Соответствуют требованиям стандартов ГОСТ Р 50030.2, ТР ТС 004/2011,ТР ТС 001/2011

Однополюсные автоматические выключатели серии А63 предназначены для проведения тока в нормальном режиме и от-

ключении защищаемых электрических сетей и электрооборудования при токах коротких замыканий и перегрузок, а также для

оперативных включений и отключений электрических цепей до 30 раз в сутки.

Преимущества

Особенности конструкции

Температура эксплуатации

от -60 до +40°С.

Электромагнитный

расцепитель с гидравлическим

замедлением срабатывания в

зоне токов перегрузки.



Реализация любых технических решений

        - полный ряд номинальных токов от 0,6 до 40 А;
        - наличие исполнений со сверх быстрым отключением выключателя по перегрузке (менее 0,1с).



Уверенность в надежной работе

        - стабильная работа обеспечена малой зависимостью время-токовых характеристик от температуры среды;
        - единое для всего диапазона номинальных токов значение предельной отключающей способности благодаря

термостойкости выключателей к действию токов короткого замыкания;

        - гарантия несвариваемости контактов при аварийных токах короткого замыкания.



Расширенные области применения

        - применение в условиях повышенной вибро- и ударостойкости (сейсмостойкость 9 баллов по MSK-64);
        - применение в цепях постоянного тока, чувствительных к коммутационным перенапряжениям;
        - возможность применения в суровых условиях эксплуатации, климатические исполнения УХЛ.

от 0,6 А

до 40 А

3,5

кА

ПКС

-60°С

+40°С

НЕГОРЮЧИЙ

MSK

БАЛЛОВ

9

Автоматические выключатели в литом корпусе

131

Структура условного обозначения

А63-Х

1

…-Х

2

…А-Х

3

I

n

4

 …-Х

5

 …-КЭАЗ

А63

- Обозначение серии

Х

1

- Обозначение исполнения по виду максимального расцепителя:

МГ - электромагнитный расцепитель с гидравлическим замедлением срабатывания,
М - электромагнитный расцепитель

Х

2

…А

- Номинальный ток максимальных расцепителей

Х

3

I

n



- Уставка по току срабатывания максимальных расцепителей

Х

4

- Номинальное напряжение и род тока: 400 AC; 110 DC

Х

5

- Обозначение климатического исполнения и категории размещения по ГОСТ 15150:

У3, ХЛ3 - для исполнения М
ХЛ5 - для исполнения МГ

КЭАЗ

- Торговая марка

Технические характеристики

Наименование параметра

Обозначение параметра

Серии

А63-МГ

А63-М

Номинальный ток (

I

n

), А

0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8;

10; 12,5; 16; 20; 25

40

Номинальное напряжение, В

- переменного тока частоты 50-60 Гц

до 400

- постоянного тока

до 110

Номинальная предельная наибольшая отключающая способность (I

сu

),  кA

В цепи переменного тока

230 В

3,5

400 В

1,8

В цепи постоянного тока

110 В

2,5

Износостойкость

Общая, циклов ВО

30000

16000

Коммутационная, циклов ВО

16000

8000

Уставка по току срабатывания максимальных расцепителей

10

1,3; 2; 5; 10

1,3

Масса, кг

до 0,27

Номинальная рабочая наибольшая отключающая способность I

сs

 = I

сu

Уставка электромагнитного расцепителя, выделенная жирным шрифтом, является базовой.

132

Автоматические выключатели в литом корпусе

132

Указания по формулированию заказа

В заказе должно быть указано:



типоисполнение автоматического выключателя по виду максимального расцепителя;



номинальный ток расцепителя;



уставка по току срабатывания максимального расцепителя;



род тока и номинальное напряжение;



климатическое исполнение;



обозначение торговой марки изготовителя («КЭАЗ»).

Примеры записи обозначения автоматических выключателей при заказе  и в документации других изделий:

- автоматический выключатель переменного тока для защиты от токов короткого замыкания, ток максимального расцепителя

10 А, уставка тока срабатывания 5 I

n

, климатическое исполнение ХЛ3:

«Автоматический выключатель А63-М-10А-5I

n

-400АС-ХЛ3-КЭАЗ»;

- автоматический выключатель постоянного тока для защиты от токов короткого замыкания, ток максимального расцепителя 5

А, уставка тока срабатывания 1,3 I

n

, климатическое исполнение У3:

«Автоматический выключатель А63-М-5А-1,3I

n

-110DC-У3-КЭАЗ»;

- автоматический выключатель переменного тока для защиты от токов короткого замыкания и перегрузки, ток максимального

расцепителя 20 А, уставка тока срабатывания 10 I

n

, климатическое исполнение У3:

«Автоматический выключатель А63-МГ-20А-10I

n

-400АС-У3-КЭАЗ»

Максимальные расцепители токов

Автоматические выключатели исполнения МГ с холодного

состояния:

не отключаются при токе 1,05 I

n

 в течение 1 ч.;

отключаются:

- при токе 1,3 I

n

 за время не более 1 ч.;

- при токе 5 I

n

 с выдержкой времени от 3 до 20 с;

- при токе 1,2 тока уставки в течение 0,2 с.

Автоматические выключатели исполнения МГ допускают

повторное включение через 90 с после отключения их под

действием токов перегрузки.

Автоматические выключатели исполнения М:

не отключаются при токе 0,8 тока уставки в течение 0,2 с;

надежно отключаются при токе 1,2 тока уставки в течение

0,2 с.

Автоматические выключатели исполнения М допускают

повторное включение практически мгновенно после

автоматического отключения.

Автоматические выключатели в литом корпусе

133

Комплект поставки

Наименование

А63М

А63МГ

Автоматический выключатель серии А63

 +

 +

Паспорт с руководством по эксплуатации для А63 - 1 шт. на упаковку

 +

 +

Сертификат соответствия на партию, поставляемую в один адрес, - 1 шт.

 +

 +

Артикулы

Наименование*

Количество

полюсов

Номинальный

ток,  А

Номинальное

напряжение, В

Наибольшая

отключающая

способность, кА

Артикул

А63-МГ-5А-10I

n

-110DC-У3

1

5

110

2,5

104109

А63-М-5А-2I

n

-110DC-У3

1

5

110

2,5

103979

А63-М-5А-1,3I

n

-110DC-У3

1

5

110

2,5

103941

А63-М-6,3А-5I

n

-110DC-У3

1

6,3

110

2,5

104003

А63-М-6,3А-1,3I

n

-400AC-У3

1

6,3

400

3,5

104023

А63-М-6,3А-1,3I

n

-110DC-У3

1

6,3

110

2,5

103943

А63-М-6,3А-2I

n

-400AC-У3

1

6,3

110

3,5

104065

А63-М-10А-5I

n

-110DC-У3

1

10

110

2,5

103989

А63-М-10А-5I

n

-110DC-ХЛ3

1

10

110

2,5

103988

А63-М-10А-2I

n

-110DC-У3

1

10

110

2,5

103967

А63-М-10А-10I

n

-400AC-У3

1

10

400

3,5

104030

А63-М-10А-1,3I

n

-110DC-У3

1

10

110

2,5

103925

А63-МГ-10А-10I

n

-110DC-У3

1

10

110

2,5

104100

А63-М-10А-1,3I

n

-110DC-ХЛ3

1

10

110

2,5

103924

А63-М-10А-10I

n

-110DC-ХЛ3

1

10

110

2,5

103949

А63-М-10А-2I

n

-400AC-У3

1

10

400

3,5

104049

А63-М-12,5А-5I

n

-110DC-У3

1

12,5

110

2,5

103990

А63-М-16А-2I

n

-110DC-У3

1

16

110

2,5

103970

А63-М-16А-1,3I

n

-110DC-У3

1

16

110

2,5

103928

А63-М-16А-10I

n

-110DC-У3

1

16

110

2,5

103952

А63-М-16А-5I

n

-110DC-У3

1

16

110

2,5

103992

А63-МГ-16А-10I

n

-110DC-У3

1

16

110

2,5

104102

А63-М-16А-10I

n

-400AC-У3

1

16

400

3,5

104032

А63-М-25А-10I

n

-110DC-У3

1

25

110

2,5

103957

А63-М-25А-2I

n

-110DC-ХЛ3

1

25

110

2,5

103975

А63-М-25А-1,3I

n

-110DC-У3

1

25

110

2,5

103935

А63-М-25А-5I

n

-110DC-У3

1

25

110

2,5

103997

А63-МГ-25А-10I

n

-400AC-У3

1

25

400

3,5

104123

134

134

Автоматические выключатели в литом корпусе

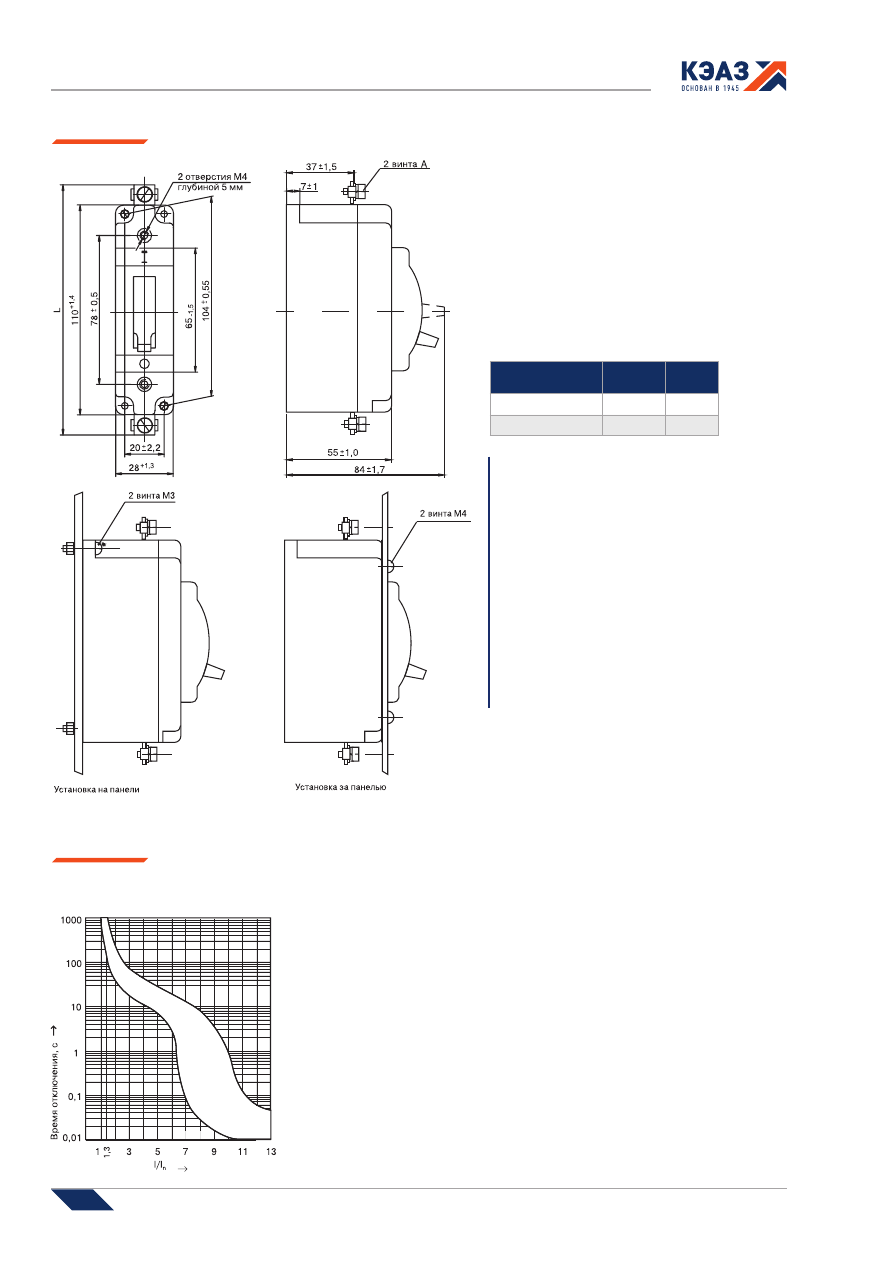

Габаритные, установочные и присоединительные размеры

См. примечание в пункте «Максимальные расцепители токов»

Номинальный

ток,  А

L,  мм

А

≤25

134±1,25

М5х10

40

138±1,25

М5х14

Масса автоматического выключателя

не более 0,27 кг

Рабочее положение автоматических выключателей в

пространстве - вертикальное,  знаком «I» (включено)

- вверх.

Допускается отклонение от рабочего положения до

5° в любую сторону.  Автоматические выключатели

исполнения «М» допускают наклоны от вертикальной

оси в плоскости установки до 90

в любую сторону.

По способу присоединения внешних проводников - с

универсальным:



передним (крепление на панели);



задним (крепление за панелью).

Зажимы обеспечивают присоединение

одножильных и многожильных токоподводящих

проводников сечением от 1,0 мм² до 6 мм²

включительно для исполнений 0,6…25 А и

от 4 мм² до 10 мм² включительно для исполнения

на 40 А.

Автоматические выключатели с электромагнитным расцепителем тока с гидравлическим замедлением

срабатывания при температуре окружающей среды (25±10)°С в холодном состоянии

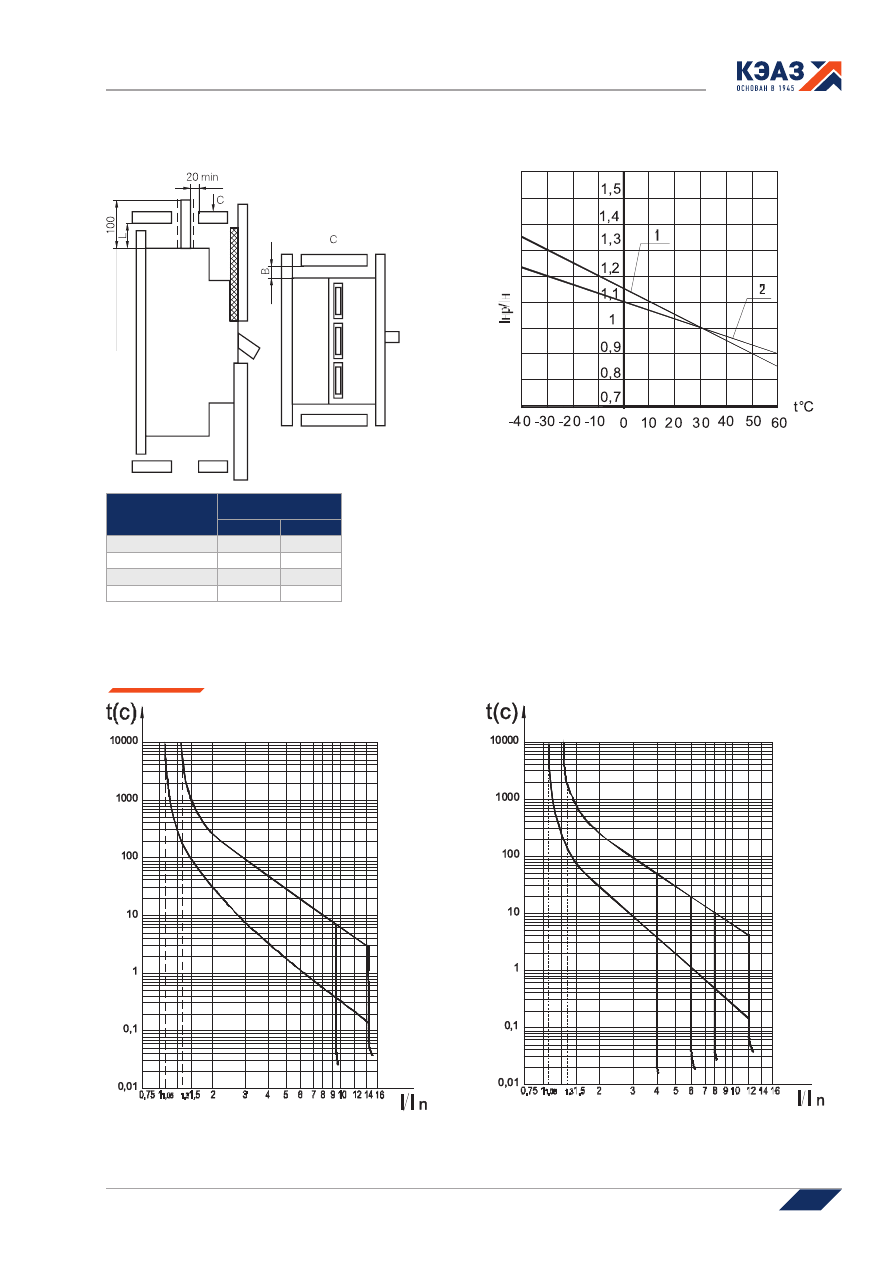

Время-токовые характеристики

Автоматические выключатели в литом корпусе

135

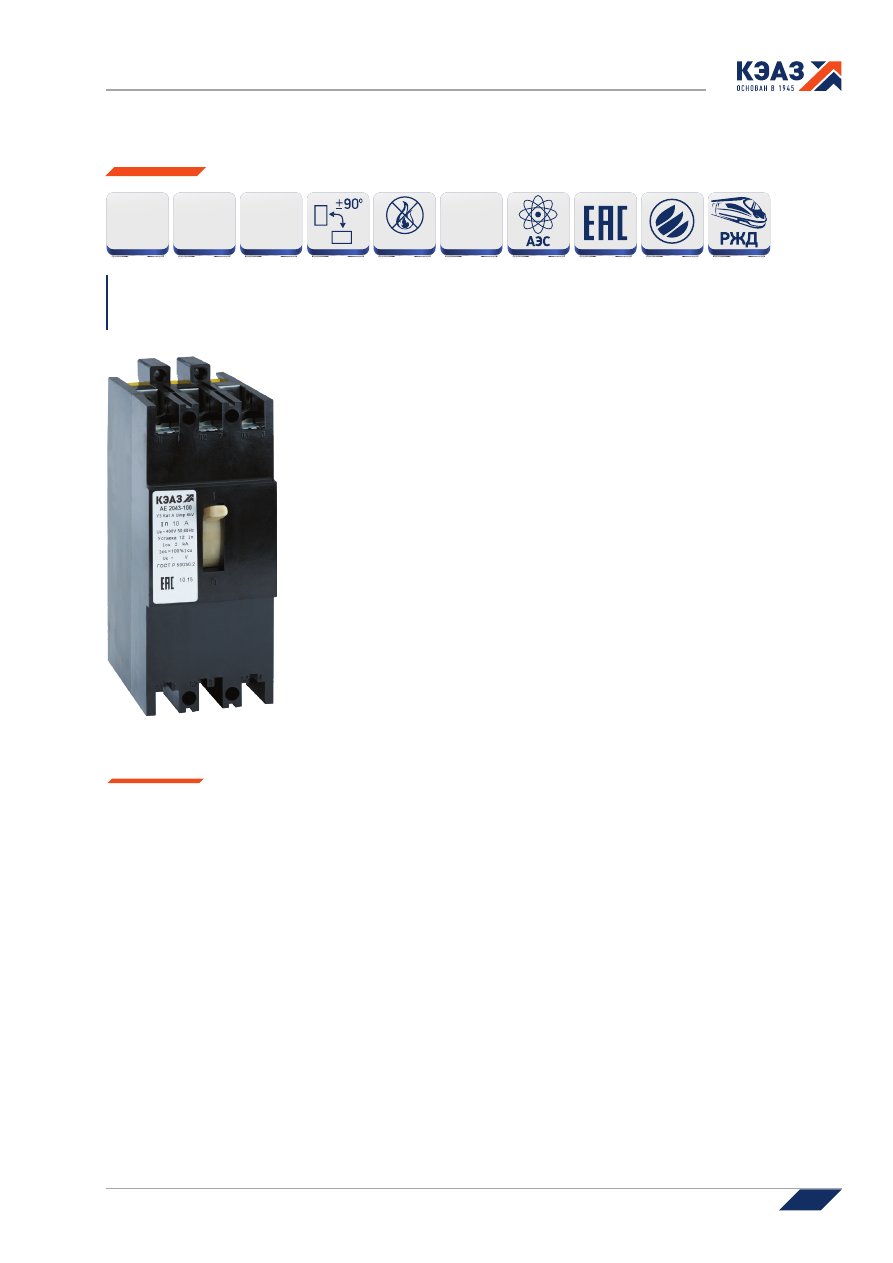

Автоматические выключатели в литом корпусе серии АЕ20

Соответствуют требованиям стандартов ГОСТ 50030.2 ТР ТС 004/2011, ТР ТС 001/2011

Автоматические выключатели общепромышленного применения АЕ2040М, АЕ2040, АЕ2050М, АЕ2050М1, АЕ2060М1 выпускаются
в трехполюсном исполнении и предназначены для применения в электрических цепях переменного тока частотой 50, 60 Гц на
напряжения до 400 В с рабочими токами до 160 А, для защиты от токов коротких замыканий и перегрузок, для нечастых опера-
тивных коммутаций.

Преимущества



Реализация любых технических решений

        - полный ряд номинальных токов от 0,6 до 160 А.



Удобство эксплуатации

        - удобная эксплутация автоматического выключателя за счет возможности регулировки номинального значения

пропускаемого тока.



Расширенные области применения

        - применение в условиях повышенной вибро- и ударостойкости (сейсмостойкость 9 баллов по MSK-64);
        - защита электрооборудования АЭС, подтвержено лицензией АЭС;
        - возможность применения в суровых условиях эксплуатации, климатические исполнения УХЛ.

от 0,6 А

до 160 А

10

кА

ПКС

-60°С

+40°С

НЕГОРЮЧИЙ

MSK

БАЛЛОВ

9

136

Автоматические выключатели в литом корпусе

136

АЕ20 Х

1

Х

2

Х

3

Х

4

Х

5

Х

6

Х

7

8

…А-Х

9

I

n

-400АС-НРХ

10

…У3-Х

11

-КЭАЗ

Структура условного обозначения

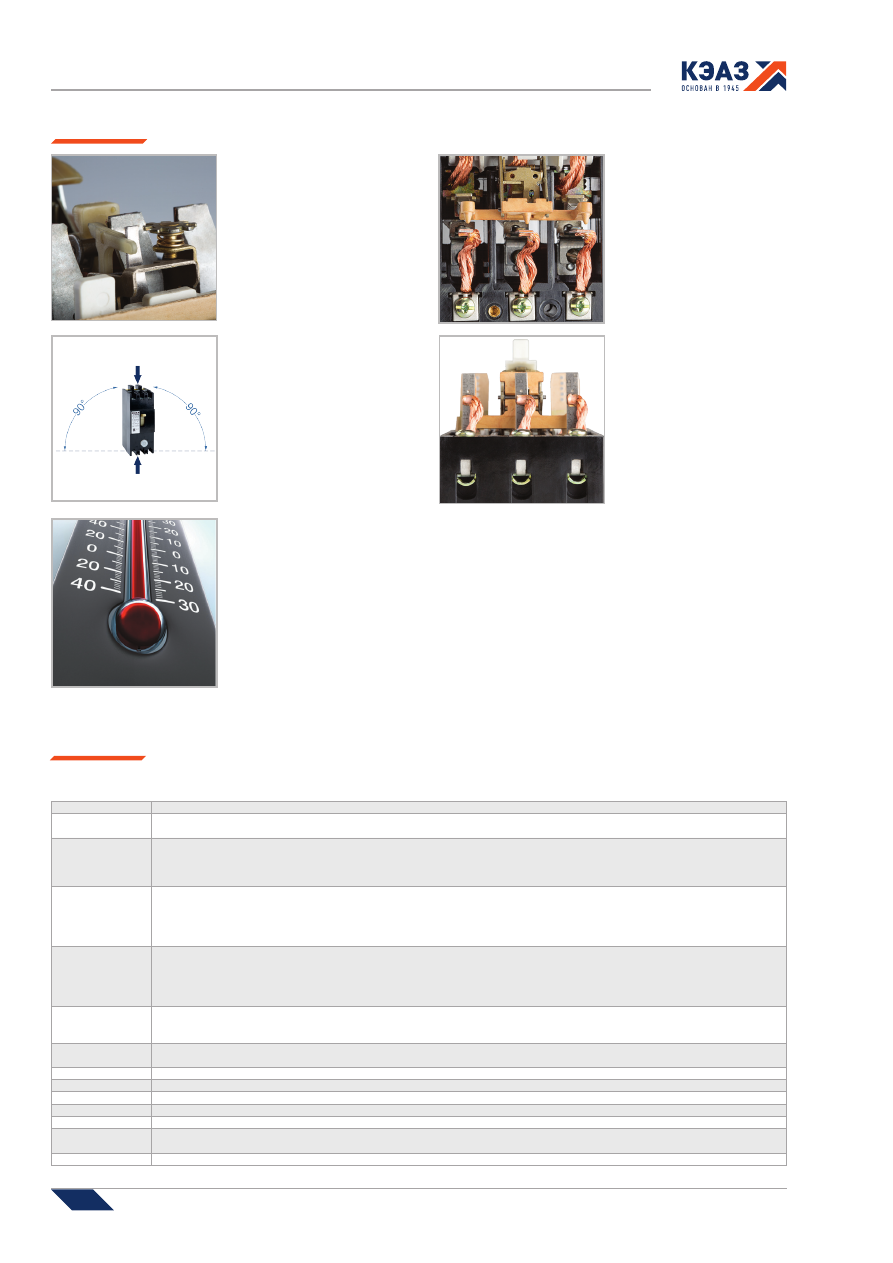

Особенности конструкции

Применение в контактной

системе экструдированных

серебрографитовых

контактов.

Регулировка теплового

расцепителя.

Возможность подключения

проводников без кабельных

наконечников (для

исполнения АЕ20Х

1

Х

2

М).

Монтаж вертикально или

поворот вправо/влево

на 90°. Подвод питания

сверху и снизу.

Температура эксплуатации

от -60 до +40°С.

АЕ20

- Обозначение серии автоматического выключателя

Х

1

Цифровой код по наибольшему току в токовом ряду модификации автоматических выключателей:

4 - до 63 А; 5 - до 100 А; 6 - до 160 А.

Х

2

-Цифровой код расцепителя максимального тока:

3 - для защиты от токов короткого замыкания (электромагнитный);

6 - для защиты от токов перегрузки и токов короткого замыкания (тепловой + электромагнитный);

0 - обобщённое обозначение

Х

3

Х

4

- Обозначение модернизации:

отсутствует - базовое исполнение с габаритами ШхДхВ: 75х207х90;

М - модификация модернизированного автоматического выключателя с габаритами  ШхДхВ: 75х145х90 до 63А и выключатель с

габаритами  75х207х90 на токи 80 и 100 А;

М1 - модификация модернизированных автоматических выключателей с габаритами ШхДхВ: 75х207х90 на токи 125 и 160 А.

Х

5

- Код наличия вспомогательных контактов:

1 - без вспомогательных контактов;

2 - один замыкающий контакт (13);

3 - один размыкающий контакт (1р);

4 - один замыкающий и один размыкающий контакты (13+1р).

Х

6

- Наличие независимого расцепителя:

0 - без независимого расцепителя;

2 - с независимым расцепителем.

Х

7

- Наличие регулировки теплового расцепителя:

0 - без регулировки; Р - с регулировкой.

Х

8

…А

- Номинальный ток расцепителей

Х

9

I

n

- Уставка расцепителей тока короткого замыкания

400АС

- Уставка расцепителей тока короткого замыкания

НРX

10

- Напряжение, рода тока независимого расцепителя (при его наличии)

У3

- Обозначение климатического исполнения

Х

11

- Обозначение исполнения по виду приемки (условия поставки):

АЭС - для атомных электростанций; при отсутствии - приемка ОТК.

КЭАЗ

- Торговая марка

Автоматические выключатели в литом корпусе

137

Технические характеристики

Уставка электромагнитного расцепителя, выделенная жирным шрифтом, является базовой.

Наименование

параметра

Обозначение параметра

Серии

АЕ2046М-100

АЕ2046М-400

АЕ2046М-320

АЕ2043М-100

АЕ2046М-400

АЕ2043М-320

АЕ2046-10Р

АЕ2046-20Р

АЕ2046-30Р

АЕ2046-40Р

АЕ2046-12Р

АЕ2046-32Р

АЕ2046-100

АЕ2046-200

АЕ2046-300

АЕ2046-400

АЕ2046-120

АЕ2046-320

Номинальный ток I

n

, A

0,6; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5;

6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40;

50; 63

10; 12,5; 16; 20; 25; 31,5;40; 50; 63

Номинальное напряжение

(U

e

), В

До 400

Уставка электромагнитного

расцепителя на переменном

токе, А

12

Уставка электромагнитного

расцепителя на постоянном

токе, А

12

Номинальная предельная наибольшая отключающая способность (I

cu

), kA

при 400 АС

4,5 - (0,6; 31,5;

40; 50; 63 А)

1 - (1; 1,25; 5;

6,3; 8 А)

0,3 - (1,6; 2 А)

0,4 - (2,5; 3,15 А)

0,6 - (4 А)

1,5 - (10; 12,5 А)

2,5 - (16 А)

3 - (20; 25 А)

4,5 - (31,5; 40;

50; 63 А)

1 - (0,6; 1; 1,25;

5; 6,3; 8 А)

2 - (10; 12,5 А)

3 - (16; 20; 25 А)

6 - (31,5; 40; 50; 63 А)

при 220 DC

при 440 DC

Наличие регулировки и

температурной компенсации

расцепителей тока

перегрузки

-

-

-

-

-

-

+

+

+

+

+

+

-

-

-

-

-

-

Тип расцепителя
Электромагнитный

расцепитель, кол-во

+(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3)

Тепловой расцепитель

+(3) +(3) +(3)

-

-

-

+(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3)

Независимый расцепитель

-

-

+

-

-

+

-

-

-

-

+

+

-

-

-

-

+

+

Вспомогательные контакты
Замыкающие кол-во

-

+(1)

-

-

+(1)

-

-

+(1)

-

+(1)

-

-

-

+(1)

-

+(1)

-

-

Размыкающие кол-во

-

+(1) +(1)

-

+(1) +(1)

-

-

+(1) +(1)

-

+(1)

-

-

+(1) +(1)

-

+(1)

Номинальная рабочая отключающая способность (I

cs

)

% от I

cu

100

Износостойкость
Общая, циклов ВО

10000

16000

Коммутационная, циклов ВО
при 400 АС

10000 (0,6-16 А; 4000 (20-63 А)

10000

при 220 DC
при 440 DC
Габаритные размеры

(ВхШхГ):

120х75х145

120х75х207

Масса, кг

до 1,4

138

Автоматические выключатели в литом корпусе

138

Наименование

параметра

Обозначение параметра

Серии

АЕ2043-100

АЕ2043-200

АЕ2043-300

АЕ2043-400

АЕ2043-120

АЕ2043-320

АЕ2056М-10Р

АЕ2056М-20Р

АЕ2056М-30Р

АЕ2056М-40Р

АЕ2056М-12Р

АЕ2056М-32Р

АЕ2056М-100

АЕ2056М-200

АЕ2056М-300

АЕ2056М-400

АЕ2056М-120

АЕ2056М-320

АЕ2053М-100

АЕ2053М-200

АЕ2053М-300

АЕ2053М-400

АЕ2053М-120

АЕ2053М-320

Номинальный ток I

n

, A

10; 12,5; 16; 20; 25; 31,5;

40; 50; 63

80; 100

80; 100

Номинальное напряжение

(U

e

), В

До 400

Уставка электромагнитного

расцепителя на переменном

токе, А

12 (5 для 63 А)

10

5; 10

Уставка электромагнитного

расцепителя на постоянном

токе, А

12 (5 для 63 А)

10

5; 10

Номинальная предельная наибольшая отключающая способность (I

cu

), kA

при 400 АС

2-(10; 12,5 А);

3-(16; 20; 25 А)

6-(31,5; 40; 50; 63 А)

6

при 220 DC
при 440 DC
Наличие регулировки и

температурной компенсации

расцепителей тока

перегрузки

-

-

-

-

-

-

+

+

+

+

+

+

-

-

-

-

-

-

-

-

-

-

-

-

Тип расцепителя
Электромагнитный

расцепитель, кол-во

+(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(2) +(2) +(3) +(3) +(3) +(3) +(2) +(2) +(3) +(3) +(3) +(3) +(3) +(3)

Тепловой расцепитель

-

-

-

-

-

- +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) -

-

-

-

-

-

Независимый расцепитель

-

-

-

-

+

+

-

-

-

-

+

+

-

-

-

-

+

+

-

-

-

-

+

+

Вспомогательные контакты
Замыкающие кол-во

- +(1) - +(1) -

-

- +(1) - +(1) -

-

- +(1) - +(1) -

-

- +(1) - +(1) -

-

Размыкающие кол-во

-

- +(1) +(1) - +(1) -

- +(1) +(1) - +(1) -

- +(1) +(1) - +(1) -

- +(1) +(1) - +(1)

Номинальная рабочая отключающая способность (I

cs

)

% от I

cu

100

Износостойкость
Общая, циклов ВО

16000

Коммутационная, циклов ВО
при 400 АС

10000

5000 (80 А); 3000 (100 А)

при 220 DC
при 440 DC
Габаритные размеры

(ВхШхГ):

120x75х207

Масса, кг

До 1,4

Автоматические выключатели в литом корпусе

139

Указания по формулированию заказа

В заказе должно быть указано:



типоисполнение автоматического выключателя (по типу

максимального расцепителя);



обозначение модернизации;



номинальный ток, А;



уставка расцепителей тока короткого замыкания;



род тока и номинальное напряжение (400 АС);



наличие и количество вспомогательных контактов;



род тока и номинальное напряжение независимого
расцепителя (U

c

);



климатическое исполнение;



вид приемки (условия поставки);



обозначение торговой марки изготовителя («КЭАЗ»).



По отдельному заказу поставляются:



адаптер на DIN-рейку АЕ2040М-У3-КЭАЗ;



комплект кабельных наконечников АЕ2050М-У3-КЭАЗ.

Примеры записи обозначения выключателей при их заказе и в документации другого изделия.
1) Автоматический выключатель АЕ2046М-100-63А-12

I

n

-400АС-У3-КЭАЗ,

2) Автоматический выключатель АЕ2043М-320-25А-12

I

n

-400АС-НР110АС/DC-У3-КЭАЗ,

3) Автоматический выключатель АЕ2046-100-63А-12

I

n

-400АС-У3-КЭАЗ,

4) Автоматический выключатель АЕ2056М-100-80А-10

I

n

-400АС-У3-КЭАЗ,

5) Автоматический выключатель АЕ2063М1-300-160А-5

I

n

-400АС-У3-КЭАЗ.

Наименование

параметра

Обозначение параметра

Серии

АЕ2053М1-100

АЕ2056М1-200

АЕ2056М1-300

АЕ2056М1-400

АЕ2056М1-120

АЕ2056М1-320

АЕ2053М1-100

АЕ2053М1-200

АЕ2053М1-300

АЕ2053М1-400

АЕ2053М1-120

АЕ2053М1-320

АЕ2066М1-100

АЕ2066М1-200

АЕ2066М1-300

АЕ2066М1-400

АЕ2066М1-120

АЕ2066М1-320

АЕ2063М1-100

АЕ2063М1-200

АЕ2063М1-300

АЕ2063М1-400

АЕ2063М1-120

АЕ2063М1-320

Номинальный ток I

n

, A

125

125; 160

Номинальное напряжение

(U

e

), В

До 400

Уставка электромагнитного

расцепителя на переменном

токе, А

5; 10

Уставка электромагнитного

расцепителя на постоянном

токе, А

5; 10

Номинальная предельная наибольшая отключающая способность (I

cu)

, kA

при 400 АС

6

10

при 220 DC
при 440 DC
Наличие регулировки и

температурной компенсации

расцепителей тока

перегрузки

-

Тип расцепителя
Электромагнитный

расцепитель, кол-во

+(3) +(3) +(3) +(3) +(2) +(2) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(3) +(2) +(2) +(3) +(3) +(3) +(3) +(3) +(3)

Тепловой расцепитель

+(3) +(3) +(3) +(3) +(3) +(3) -

-

-

-

-

- +(3) +(3) +(3) +(3) +(3) +(3) -

-

-

-

-

-

Независимый расцепитель

-

-

-

-

+

+

-

-

-

-

+

+

-

-

-

-

+

+

-

-

-

-

+

+

Вспомогательные контакты
Замыкающие кол-во

-

- +(1) - +(1) -

-

- +(1) - +(1) -

- +(1) - +(1) -

-

- +(1) - +(1) -

-

Размыкающие кол-во

-

-

- +(1) +(1) - +(1) -

- +(1) +(1) -

-

- +(1) +(1) - +(1) -

- +(1) +(1) - +(1)

Номинальная рабочая отключающая способность (I

cs

)

% от I

cu

Износостойкость
Общая, циклов ВО

16000

8000

Коммутационная, циклов ВО
при 400 АС

2000

2000 (125А); 1000 (160А)

при 220 DC
при 440 DC
Габаритные размеры

(ВхШхГ):

120x75х207

Масса, кг

До 1,4

140

Автоматические выключатели в литом корпусе

140

Артикулы

Наименование*

Количество

полюсов

Номинальный

ток,  А

Номинальное

напряжение,  В

Наибольшая

отключающая

способность, кА

Артикул

АЕ2046-100-10А-12I

n

-400AC-У3

3

10

400

2

104220

АЕ2046-100-12,5А-12I

n

-400AC-У3

3

12,5

400

2

104221

АЕ2046-100-16А-12I

n

-400AC-У3

3

16

400

3

104222

АЕ2046-100-20А-12I

n

-400AC-У3

3

20

400

3

104223

АЕ2046-100-25А-12I

n

-400AC-У3

3

25

400

3

104224

АЕ2046-100-31,5А-12I

n

-400AC-У3

3

31,5

400

6

104225

АЕ2046-100-40А-12I

n

-400AC-У3

3

40

400

6

104226

АЕ2046-100-50А-12I

n

-400AC-У3

3

50

400

6

104227

АЕ2046-100-63А-12I

n

-400AC-У3

3

63

400

6

104228

АЕ2056М-100-80А-10I

n

-400AC-У3

3

80

400

6

104466

АЕ2056М-100-100А-10I

n

-400AC-У3

3

100

400

6

104465

АЕ2056М1-100-125А-10I

n

-400AC-У3

3

125

400

6

104517

АЕ2066М1-100-125А-10I

n

-400AC-У3

3

125

400

10

104542

АЕ2066М1-100-160А-10I

n

-400AC-У3

3

160

400

10

104544

АЕ2046М-100-0,6А-12I

n

-400AC-У3

3

0,6

400

4,5

104611

АЕ2046М-100-1А-12I

n

-400AC-У3

3

1

400

1

104612

АЕ2046М-100-1,25А-12I

n

-400AC-У3

3

1,25

400

1

104613

АЕ2046М-100-1,6А-12I

n

-400AC-У3

3

1,6

400

0,3

104614

АЕ2046М-100-2А-12I

n

-400AC-У3

3

2

400

0,3

104618

АЕ2046М-100-2,5А-12I

n

-400AC-У3

3

2,5

400

0,4

104619

АЕ2046М-100-3,15А-12I

n

-400AC-У3

3

3,15

400

0,4

104622

АЕ2046М-100-4А-12I

n

-400AC-У3

3

4

400

0,6

104624

АЕ2046М-100-5А-12I

n

-400AC-У3

3

5

400

1

104626

АЕ2046М-100-6,3А-12I

n

-400AC-У3

3

6,3

400

1

104628

АЕ2046М-100-8А-12I

n

-400AC-У3

3

8

400

1

104630

АЕ2046М-100-10А-12I

n

-400AC-У3

3

10

400

1,5

104615

АЕ2046М-100-12,5А-12I

n

-400AC-У3

3

12,5

400

1,5

104616

АЕ2046М-100-16А-12I

n

-400AC-У3

3

16

400

2,5

104617

АЕ2046М-100-20А-12I

n

-400AC-У3

3

20

400

3

104620

АЕ2046М-100-25А-12I

n

-400AC-У3

3

25

400

3

104621

АЕ2046М-100-31,5А-12I

n

-400AC-У3

3

31,5

400

4,5

104623

АЕ2046М-100-40А-12I

n

-400AC-У3

3

40

400

4,5

104625

АЕ2046М-100-50А-12I

n

-400AC-У3

3

50

400

4,5

104627

АЕ2046М-100-63А-12I

n

-400AC-У3

3

63

400

4,5

104629

Максимальные расцепители токов

Расцепители тока короткого замыкания - электромагнитные

мгновенного действия:



 при нагрузке любых двух полюсов током:

- 0,8 токовой уставки не вызывают размыкание

выключателя в течение 0,2 с,
- 1,2 токовой уставки обеспечивают размыкание

выключателя в течение 0,2 с;



при нагрузке каждого полюса отдельно током 1,3

токовой уставки вызывают размыкание автоматического

выключателя в течение 0,2 с.

Расцепители тока перегрузки

 -

тепловые, с обратнозависимой

выдержкой времени, при контрольной температуре 30°С при

нагрузке всех полюсов имеют:



условный ток нерасцепления - 1,05

I

n

;



условный ток расцепления - 1,3

I

n

;



условное время:

- 1 ч.  для расцепителей 16-63 А,
- 2 ч.  для расцепителей 80-160 А.

Регулировка номинального тока тепловых расцепителей:



от 0,9 до 1,15

I

n

 (для автоматических выключателей на

токи 10...50 А);



от 0,9 до 1In (для автоматических выключателей на токи

63; 80; 100 А).

Автоматические выключатели в литом корпусе

141

Комплект поставки

Наименование

АЕ2040М

АЕ2040

АЕ2050

АЕ2050М

АЕ2060М

Автоматический выключатель серии  АЕ20, АЕ20М

 +

 +

 +

 +

 +

Крепежные детали для установки автоматического выключателя

 +

 +

 +

 +

 +

Паспорт с руководством по эксплуатации для АЕ20, АЕ20М - 1 шт. на упаковку;

 +

 +

 +

 +

 +

Сертификат соответствия на партию, поставляемую в один адрес, - 1 шт.

 +

 +

 +

 +

 +

Дополнительные устройства

Вспомогательные контакты

Вспомогательные контакты предназначены для коммута-

ции цепей управления соответствуют ГОСТ Р 50030.5.1-

2005.
Минимальная включающая способность на переменном

токе: 5 мА при 17 В. Коммутационная и механическая

износостойкость при приведенных значениях токов и

напряжений соответствует общему количеству циклов

оперирования автоматических выключателей.

Технические характеристики

Категория применения

АС15

DС13

Номинальное напряжение
(U

e

), В

48

110

230

380

24

110

220

Номинальный рабочий ток
(I

е

), А

4

3

1,5

1

4

1,3

0,5

Условный тепловой ток
(I

the

), А

5

Независимый расцепитель

Независимый расцепитель обеспечивает:
- отключение включенного автоматического выключателя

при подаче на выводы катушки расцепителя напряжения

постоянного или переменного тока;
- расцепление автоматического выключателя при на-

пряжениях в пределах от 70% до 110% номинального

напряжения.

Технические характеристики

Номинальное напряжение (Ue), В

Переменный ток (АС) частоты 50, 60

Гц и постоянный (DC)

Переменный ток частоты 50, 60 Гц

12AC/DС, 24AC/DС, 48AC/DС, 110AC/

DС, 230AC/220DС

400 AC

142

142

Автоматические выключатели в литом корпусе

АЕ2043(6), АЕ2053(6)М

АЕ2043(6)М

Автоматические выключатели

типов АЕ2046М, АЕ2043М

со вспомогательными контактами

АЕ2053(6)М1, АЕ2063(6)М1

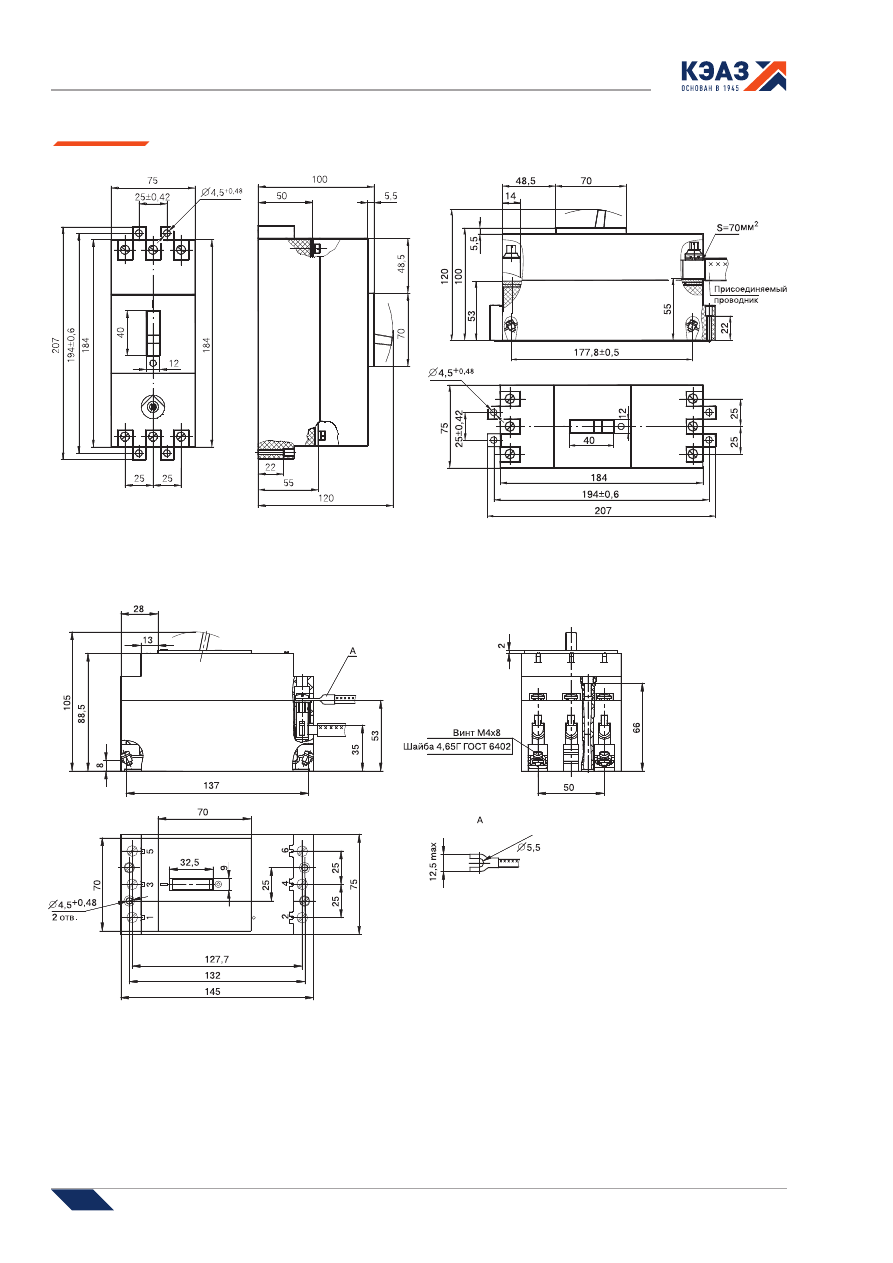

Габаритные, установочные и присоединительные размеры

143

Автоматические выключатели в литом корпусе

Тип

автоматического

выключателя

Размеры, мм не

менее

L

B

АЕ2040М

10

10

АЕ2040

50

20

АЕ2050М

50

20

АЕ2060М1

80

20

Минимально допустимые расстояния от

автоматических выключателей до металлических

частей

t (С) - время срабатывания;

1 - без температурной компенсации;

2 - с температурной компенсацией

Автоматические выключатели с электромагнитными

и тепловыми расцепителями c уставкой по току

срабатывания 12

I

n

 при температуре 30

0

С.

Автоматические выключатели с электромагнитными и

тепловыми расцепителями c уставкой по току срабатывания

5 In, 10

I

n

 при температуре 30

0

С.

Зависимость номинального рабочего тока

автоматических выключателей от температуры

окружающего воздуха

Время-токовые характеристики автоматических выключателей при

одновременной нагрузке всех полюсов (справочные)

144

144

Автоматические выключатели в литом корпусе

АЕ2046М-100, АЕ2046-10Р, АЕ2046-100, АЕ2056М-10Р,

АЕ2056М-100, АЕ2066М-100

АЕ2046-20Р, АЕ2046-200, АЕ2056М-20Р, АЕ2056М-200,

АЕ2066М1-200

АЕ2046-30Р, АЕ2046-300, АЕ2056М-30Р, АЕ2056М-300,

АЕ2066М1-300

АЕ2046М-320

АЕ2046-40Р, АЕ2046-400, АЕ2056М-40Р, АЕ2056М-400,

АЕ2066М1-400

АЕ2046-12Р, АЕ2046-120, АЕ2056М-12Р, АЕ2056М-120,

АЕ2066М1-120

АЕ2046М-400

АЕ2046-32Р, АЕ2046-320, АЕ2056М-32Р, АЕ2056М-320,

АЕ2066М1-320

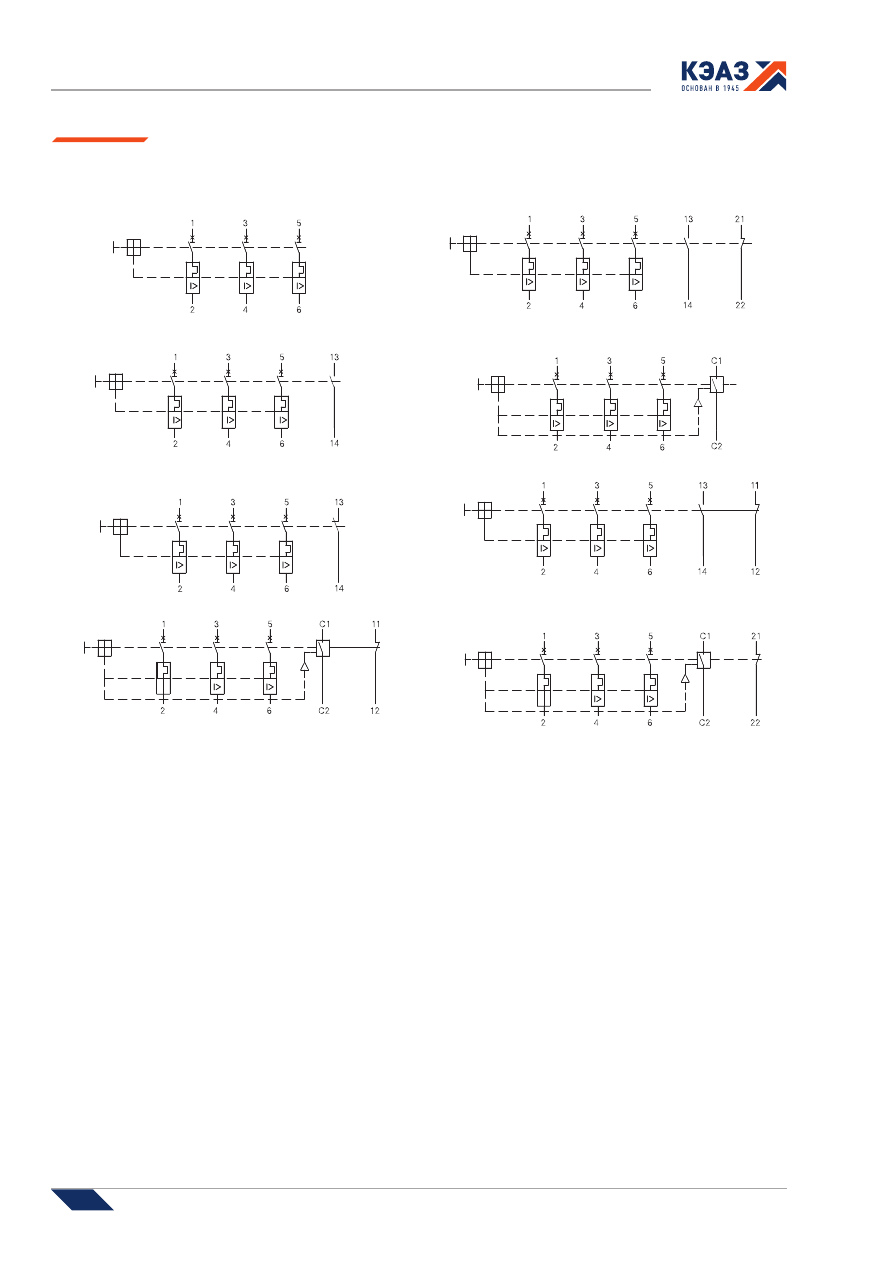

Принципиальные электрические схемы

АЕ2046М-100, АЕ2046-10Р, АЕ2046-100, АЕ2056М-10Р,

АЕ2056М-100, АЕ2066М-100

АЕ2046-20Р, АЕ2046-200, АЕ2056М-20Р, АЕ2056М-200,

АЕ2066М1-200

АЕ2046-30Р, АЕ2046-300, АЕ2056М-30Р, АЕ2056М-300,

АЕ2066М1-300

АЕ2046М-320

АЕ2046-40Р, АЕ2046-400, АЕ2056М-40Р, АЕ2056М-400,

АЕ2066М1-400

АЕ2046-12Р, АЕ2046-120, АЕ2056М-12Р, АЕ2056М-120,

АЕ2066М1-120

АЕ2046М-400

АЕ2046-32Р, АЕ2046-320, АЕ2056М-32Р, АЕ2056М-320,

АЕ2066М1-320

АЕ2046М-100, АЕ2046-10Р, АЕ2046-100, АЕ2056М-10Р,

АЕ2056М-100, АЕ2066М-100

АЕ2046-20Р, АЕ2046-200, АЕ2056М-20Р, АЕ2056М-200,

АЕ2066М1-200

АЕ2046-30Р, АЕ2046-300, АЕ2056М-30Р, АЕ2056М-300,

АЕ2066М1-300

АЕ2046М-320

АЕ2046-40Р, АЕ2046-400, АЕ2056М-40Р, АЕ2056М-400,

АЕ2066М1-400

АЕ2046-12Р, АЕ2046-120, АЕ2056М-12Р, АЕ2056М-120,

АЕ2066М1-120

АЕ2046М-400

АЕ2046-32Р, АЕ2046-320, АЕ2056М-32Р, АЕ2056М-320,

АЕ2066М1-320

АЕ2046М-100, АЕ2046-10Р, АЕ2046-100, АЕ2056М-10Р,

АЕ2056М-100, АЕ2066М-100

АЕ2046-20Р, АЕ2046-200, АЕ2056М-20Р, АЕ2056М-200,

АЕ2066М1-200

АЕ2046-30Р, АЕ2046-300, АЕ2056М-30Р, АЕ2056М-300,

АЕ2066М1-300

АЕ2046М-320

АЕ2046-40Р, АЕ2046-400, АЕ2056М-40Р, АЕ2056М-400,

АЕ2066М1-400

АЕ2046-12Р, АЕ2046-120, АЕ2056М-12Р, АЕ2056М-120,

АЕ2066М1-120

АЕ2046М-400

АЕ2046-32Р, АЕ2046-320, АЕ2056М-32Р, АЕ2056М-320,

АЕ2066М1-320

АЕ2046М-100, АЕ2046-10Р, АЕ2046-100, АЕ2056М-10Р,

АЕ2056М-100, АЕ2066М-100

АЕ2046-20Р, АЕ2046-200, АЕ2056М-20Р, АЕ2056М-200,

АЕ2066М1-200

АЕ2046-30Р, АЕ2046-300, АЕ2056М-30Р, АЕ2056М-300,

АЕ2066М1-300

АЕ2046М-320

АЕ2046-40Р, АЕ2046-400, АЕ2056М-40Р, АЕ2056М-400,

АЕ2066М1-400

АЕ2046-12Р, АЕ2046-120, АЕ2056М-12Р, АЕ2056М-120,

АЕ2066М1-120

АЕ2046М-400

АЕ2046-32Р, АЕ2046-320, АЕ2056М-32Р, АЕ2056М-320,

АЕ2066М1-320

Автоматические выключатели в литом корпусе

145

Зажимы главных контактов автоматического выключателя допускают присоединение медных и алюминиевых проводников

следующим сечением:

Тип
автоматического
выключателя

Номиналь-

ные токи,

А

Сечение присоединяемых проводников, мм

2

Мини-

мальное

Максимальное

гибкого

одно- или

многожильного

жесткого

АЕ2040М

0,6-63

1,5*

1

25*

1

АЕ2040

10-50

2,5

10*

1

63

16*

2

; 25*

3

АЕ2050М

80

6

25*

3

100

35*

4

АЕ2050М1

125

6

50*

1

АЕ2060М1

125, 160

6

70*

1

*1 - круглыми изолированными

неподготовленными проводниками;

*2 - с помощью стандартных кабельных

наконечников по ГОСТ 7386-80;

*3 - с помощью специальных медных кабельных

наконечников;

*4 - с помощью проволоки медной

прямоугольного сечения по ГОСТ 434-78 с

размером по ширине до 14 мм с расчетным

сечением более 35 мм

2

 или с помощью медных

шин соответствующего сечения с заправленными

концами.

Примечание: зажимы автоматических выключателей

АЕ2040М допускают одновременное присоединение

двух проводников: круглого неподготовленного

и проводника, оконцованного плоским вилочным

наконечником.

Ø6,5

23

S1,5...4

7,5

14 мак

с.

18 мак

с.

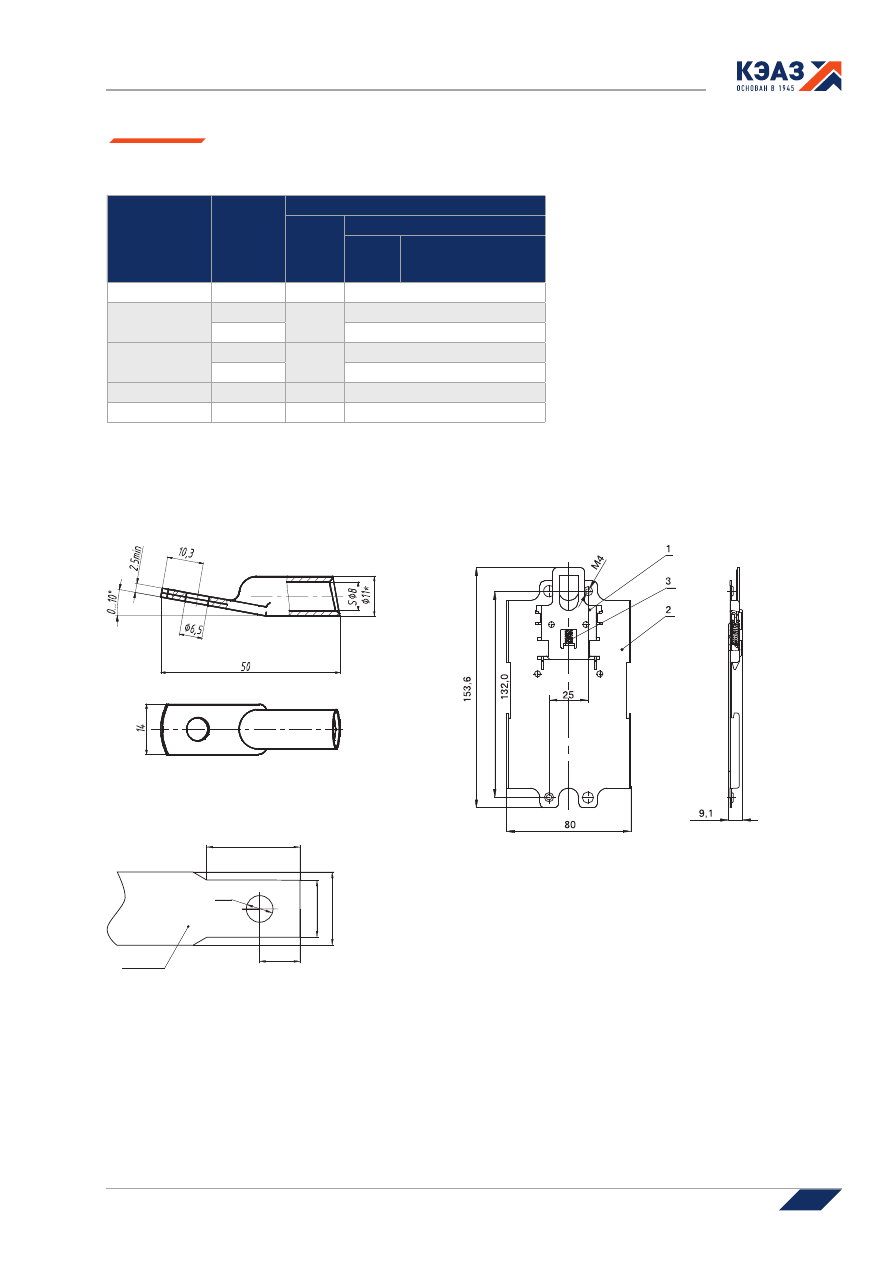

Форма и размеры

присоединяемой шины

Адаптер для крепления автоматического

выключателя АЕ2040М на 35 мм DIN-рейку

Специальный кабельный наконечник

для АЕ2050М (6 шт. в комплекте)

Характеристики присоединения















содержание      ..     7      8      9      10     ..
