КЭАЗ. КАТАЛОГ ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОДУКЦИИ (2019 год) - часть 7





98

Автоматические выключатели в литом корпусе

98

Дополнительные устройства

Вспомогательные контакты

Вспомогательные контакты предназначе-

ны для коммутации цепей управления.
Минимальная включающая способность

на переменном токе: 5 мА при 17 В.

Категория применения

АС15

ДС13

Номинальное напряжение (U

e

), В

24

110

220

48

110

220

380

Номинальный рабочий ток, А

4

1,3

0,5

4

3

1,5

1

Номинальная мощность, Вт

100

140

110

200

300

330

380

Независимый расцепитель

Независимый расцепитель предназначен для дистанционного отключения автоматического

выключателя и обеспечивает отключение автоматического выключателя при подаче на вы-

воды его катушки напряжения постоянного или однофазного переменного токов.

Независимый расцепитель вызывает расцепление в любых рабочих условиях, когда питаю-

щее напряжение остается в пределах от 70% до 120% номинального напряжения.

Номинальное напряжение (U

c

), В

АС

DC

24, 48, 110,

220-240, 380-400

24, 48, 110,

220

Электромагнитный привод

Обеспечивает включение и отключение, а также взвод механизма автоматического выключателя после его автоматического

отключения при колебаниях питающего напряжения от 85 до 120% номинального значения.

Конструкция допускает возможность ручного оперирования автоматическим выключателем при отсутствии напряжения  в цепи

привода.

Привод изготавливается на номинальные напряжения 230 и 400 В переменного тока частотой 50 Гц.

Мощность, потребляемая электромагнитным приводом, не превышает 1500 В•А.

Устройство для запирания ручки стационарного автоматического выключателя в положении

«Отключено» с целью обеспечения безопасности людей при ремонте и обслуживании

оборудования. Является составной частью автоматического выключателя.

Ручной дистанционный привод (РДП)

с запирающим устройством в

положении «Отключено». Ручной дистанционный привод закрепляется на двери

распределительного устройства. Его рукоятка через поводок кинематически связана

с ручкой автоматического выключателя, что позволяет оперировать автоматическим

выключателем при закрытой двери распределительного устройства. Поставляется

отдельно.

Устройство для запирания ручки

Ручной дистанционный привод (РДП)

99

Автоматические выключатели в литом корпусе

37,5±0,15

37,5±0,15

23

18...22

19,3

22,3

91,6

68,5

22,1

137

,5

±0,5

73,1

46,3

88

40,5

М8 4 винта

М4 4 винта

175

151

±0,35

117

,5

54,6

9,2

36

8,1

48,2

12

37,5±0,15

112,5

а

б

11,8±1,3

20...23

75

95

114,1

в

г

д

е

14°40´

7°20´

4°20´

19

73

107,5

214,8

Автоматические выключатели с клеммной крышкой

а - ось вертикальная;

б - ось горизонтальная;

в - включено;

г - отключено автоматически;

д - отключено вручную;

е - взвод.

Масса не более 2,2 кг.

*для выключателей на 400 А

Габаритные, установочные и присоединительные размеры

100

100

Автоматические выключатели в литом корпусе

55

205±1

190,4±1

2

64

60

5

18

167

55

3

6

Ø

85

121

56

194

±1

1

А

Б

38

1

96

120

160

106

130

3

45°

2

65±1

20

4

8,2

Г

210

25

86

Автоматические выключатели с ручным дистанционным приводом для оперирования через дверь

распределительного устройства

1 - автоматический выключатель;

2 - привод электромагнитный;

3 - соединитель типа РП10.

Автоматические выключатели с электромагнитным приводом

А - горизонтальная ось ручного привода и

автоматического выключателя;

Б - вертикальная ось автоматического выключателя;

Г - вертикальная ось привода;

1 - автоматический выключатель;

2 - рычаг ручного привода;

3 - ручной привод;

4 - рукоятка ручного привода.



Масса автоматического выключателя стационарного

исполнения не более 2,5 кг, с электромагнитным

приводом не более 4 кг.

101

Автоматические выключатели в литом корпусе

50

38

87

53

Ø4,8

4 отв.

96±0,55

1

2

3

106

±0,5

R3 мак

с.

20

20

Расположение отверстий для крепления ручного

дистанционного привода

1 - вертикальная ось автоматического выключателя;

2 - горизонтальная ось выключателя и привода;

3 - вертикальная ось привода.

Способы присоединения внешних проводников к главной цепи

автоматического выключателя

Рекомендуемые присоединительные сечения медных кабелей и шин

Момент затяжки винтов крепления внешних проводников для автоматических выключателей:

- 6 Нм - до 320 А,

- 10 Нм - 400 А.

I

n

,  А

16, 20

25

31,5

40, 50

63

80

100

125

160

200

250

320

400

S, мм²

2,5

4

6

10

16

25

35

50

70

95

120

185

240

Минимально допустимые расстояния от автоматических выключателей до

металлических частей

Автоматические выключатели на номинальные токи до 250 А допускают присоединение:



медных проводников сечением от 2,5 до 50 мм² с помощью кабельных наконечников по ГОСТ 7386 (например 6-6-4; 50-8-11)

и алюминиевых сечением от 16 до 70 мм

2

 по ГОСТ7387 (например А70-8 и Л70-8) с шириной зажимной части до 22 мм для

диаметров контактного стержня 6-8 мм. При этом проходное отверстие должно быть рассверлено до диаметра 8,5 мм;



медных кабелей сечениями 70, 95 и 120 мм

2

 при помощи специальных кабельных наконечников, поставляемых по заказам;



при помощи шин (проводов) шириной от 14 до 22 мм, толщиной от 2 до 8 мм, сечениями от 28 до 120 мм².

Допускается присоединение шинами шириной до 30 мм с разделкой конца до размера 22 мм.
Дополнительно к автоматическим выключателям на номинальные токи до 250 А по заказу возможна поставка комплектов зажимов для
присоединения неподготовленных проводов (кабелей):



одногнездных - для проводов сечением от 25 мм² до 180 мм²,



двухгнездных - от 2x16 мм² до 2x95 мм².

Зажимы автоматических выключателей на номинальные токи 320 и 400 А рассчитаны для присоединения шинами шириной от 20 до 22

мм, толщиной от 6 до 10 мм, сечениями от 120 до 240 мм² соответственно.
Дополнительно к автоматическим выключателям на номинальные токи до 400 А по заказу возможна поставка комплектов

расширительных присоединительных выводов, позволяющих осуществлять присоединение шинами шириной до 35 мм, совместно с

межполюсными изоляционными перегородками.
Для присоединения алюминиевых шин по отдельным заказам поставляются комплекты зажимов на токи 16-320 А; 400 А со
специальными тарельчатыми пружинами (шайбами).

102

102

Автоматические выключатели в литом корпусе

R

B

D

F

L

d

l

2

l

1

l

d

1

S

22 макс.

10 мак

с.

Ø8,5/10*

30

30 макс.

S2...6/8*

* для выключателей на 400 А

М14х1,25

R8

31,5

R10,2

22

19,4

18,5

1

М14х1,25

2 винта

21

25

М8

20

19,5

9,5

23

R10,8

R10,3

R8

2 отв.

13,6

31

17

20,4
22,5

1

5

6

Форма и размеры

наконечников

кабельных

специальных (КНсп)

Форма и размеры

присоединяемой

шины

Комплект зажимов для присоединения алюминиевых шин:

- винт - 3 шт.;

- тарельчатая пружина - 3 шт.

Обозначение

комплекта наконеч-

ников специальных

F, сечение

присоединяемого

проводника,  мм

Номинальный

ток, А

Диаметр

контактного

стержня, мм

D,

мм

d,

мм

d

1

,

мм

L,

мм

J,

мм

J

1

,

мм

J

2

,

мм

S,

мм

B,

мм

R,

мм

КНсп. 70

70

160

16

13

49

20

24

10

1,5

20

10

КНсп. 95

95

200

8

8

19,4

15,5

50

25

11

1,95

22

20

КНсп. 120

120

150

22,4

17,5

2,44

11

Одногнездный зажим

для кабелей

до 180 мм²

Двугнездный зажим

для кабелей

до 95 мм²

Присоединение зажимами

Примечание:

размеры наконечников указаны в

таблице ниже.

Размеры наконечников кабельных специальных (КНсп)

103

Автоматические выключатели в литом корпусе

Обозначения, принятые в схемах:

S

 - контактный блок с замыкающим

контактом (23-24) - для исполнения с независимым

расцепителем (без свободных вспомогательных контактов);

S2.1

- контактный блок со вспомогательными контактами:

13-14 замыкающие;

11-12 размыкающие;

S2.2

 - контактный блок со вспомогательными контактами:

23-24 замыкающие;

21-22 размыкающие;

С1-С2

 - обозначение выводов катушки независимого

расцепителя;

S

Q

1, S

Q

2

 - выключатели путевые электромагнитного привода;

К

 - расцепитель независимый;

U

c

 - напряжение питания независимого расцепителя;

U

s



- напряжение питания привода электромагнитного;

YA

 - привод электромагнитный;

YA1, YA2

 - электромагниты привода

электромагнитного;

SB1, SB2

 - выключатели кнопочные для привода

электромагнитного - в комплект поставки не входят;

Х1

 - соединитель привода электромагнитного;

VD

 - диод микропроцессорный.

Выводы

Обозначение

Цвет провода

С1-С2

Сн

Синий или голубой

Размыкающий 21-22

Кр

Красный или розовый

Замыкающий 23-24

Жп

Желтый или оранжевый

Размыкающий 11-12

Бл

Белый или бесцветный

Замыкающий 13-14

Чр

Черный или фиолетовый

Контактные элементы одного блока имеют одну и ту же

полярность и не допускают включение в разные фазы.

Присоединение с расширительными выводами и межполюсными перегородками

Рекомендуется на номинальный ток 400 А;

возможно и на другие номинальные токи

Принципиальные электрические схемы

Межполюсная перегородка

комплект - 2 шт.

49

49

37,5

37,5

81

37,5

18...22

69

211

175

112,5

28,5

10,5

25

25

Ø10,5

6

20...23

Ø10,5

2 отв.

Ø10,5

2 отв.

S6

11,5

50

30

35

25

50

30

Комплект дополнительных расширительных

присоединительных выводов

104

104

Автоматические выключатели в литом корпусе

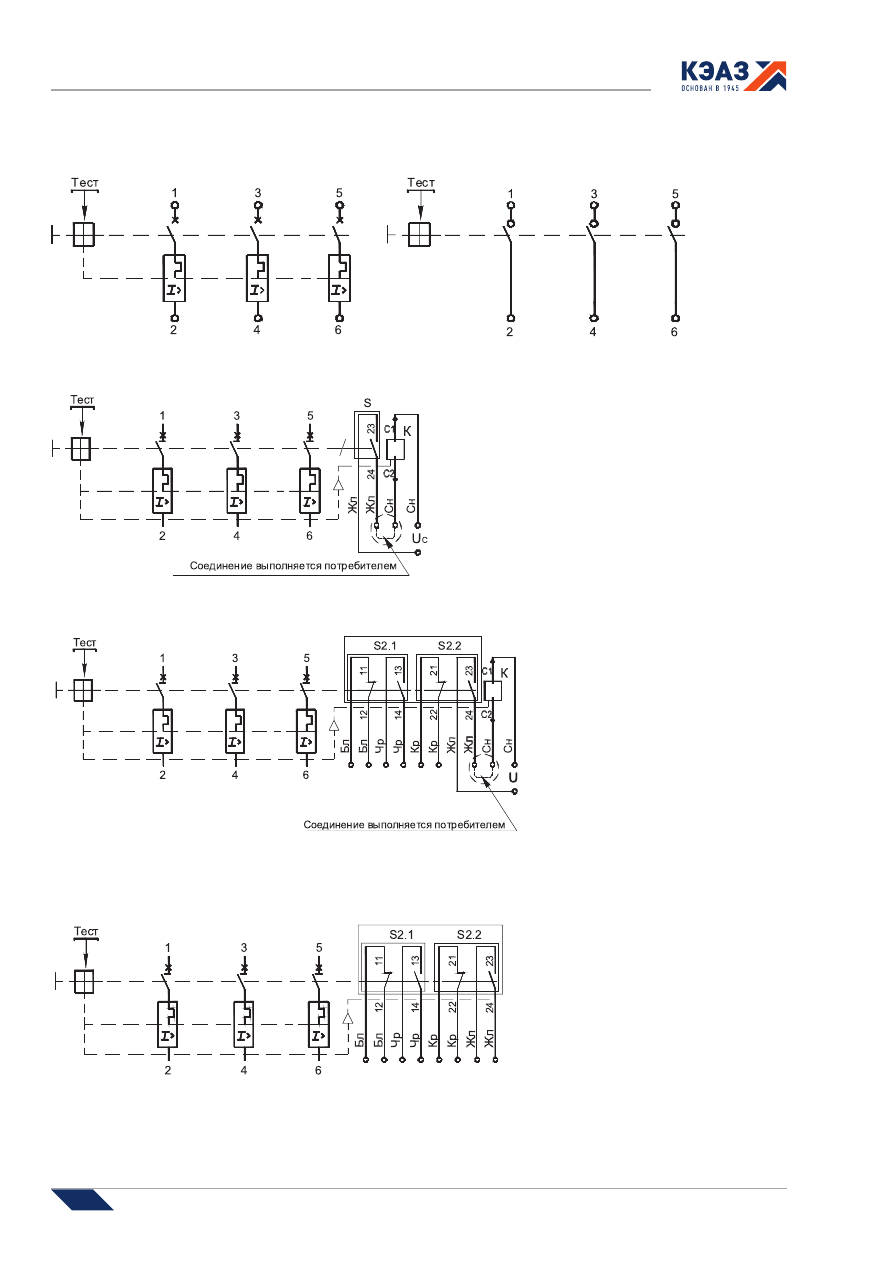

Схема электрическая принципиальная автоматического выключателя ВА04-36-ХХ0010 (16) переменного тока

трехполюсного исполнения

Схема электрическая принципиальная автоматического выключателя ВА04-36-ХХ1810 (16) переменного

тока трехполюсного исполнения с независимым расцепителем и вспомогательными контактами

с тепловыми и электромагнитными

расцепителями

без тепловых и электромагнитных

расцепителей

Схема электрическая принципиальная автоматического



выключателя ВА04-36-ХХ1210 (16) переменного тока

трехполюсного исполнения с независимым расцепителем (без свободных вспомогательных контактов)

Схема электрическая принципиальная автоматического выключателя ВА04-36-ХХ1110 (16)

переменного тока трехполюсного исполнения со вспомогательными контактами (без независимого

расцепителя)

105

Автоматические выключатели в литом корпусе

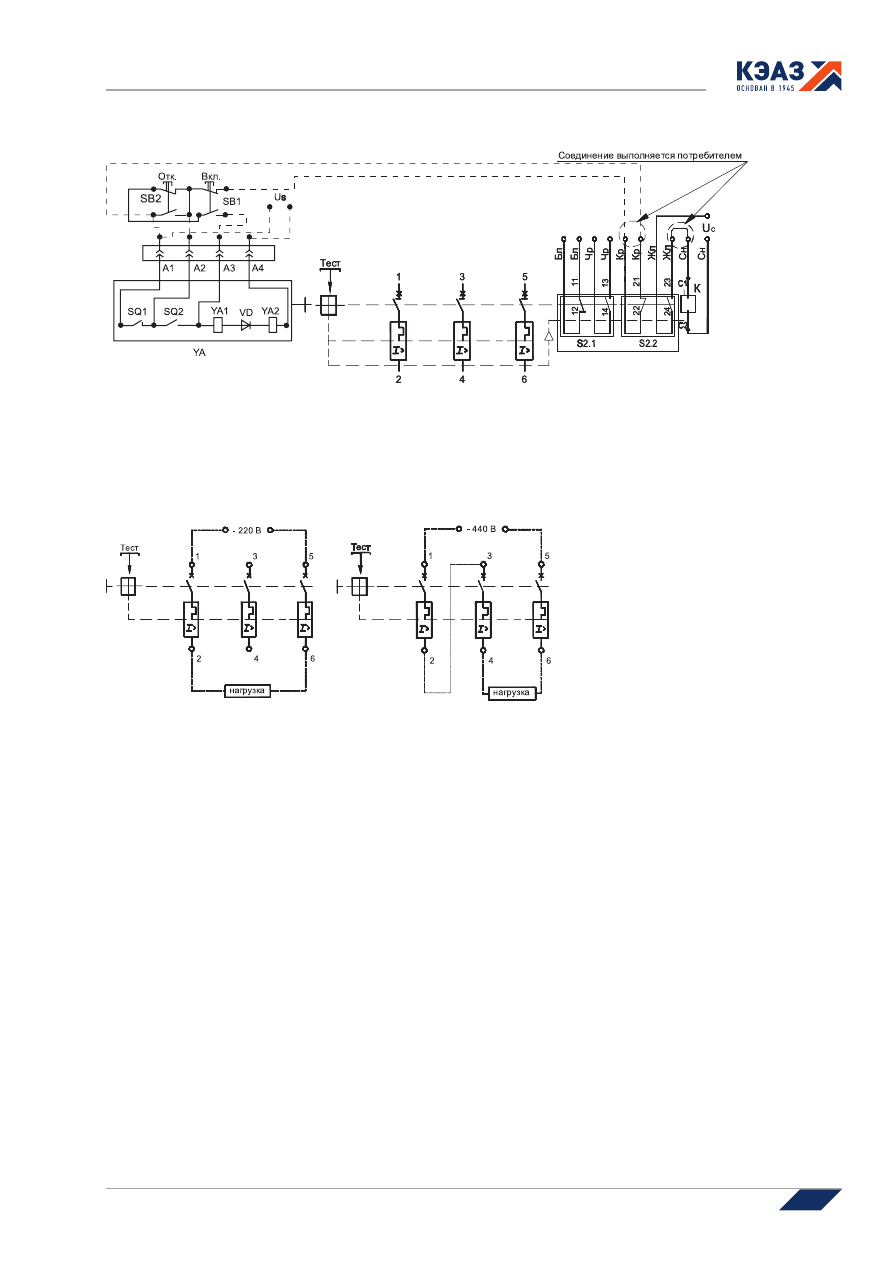

Схема электрическая принципиальная автоматических



выключателей ВА04-36-ХХ1830 с электромагнитным

приводом, с независимым расцепителем и вспомогательными контактами

Примечание:

Схема рассчитана на применение независимого расцепителя и электромагнитного привода в цепях управления одной полярности (фазы).

При применении их в цепях управления, запитанных от разных фаз, в цепи привода применять вспомогательный контакт 11-12 взамен.

Схемы электрические принципиальные присоединения внешних проводников к зажимам автоматических



выключателей в цепях постоянного тока

Соединение зажимов 2-3 осуществляется потребителем.

106

106

Автоматические выключатели в литом корпусе

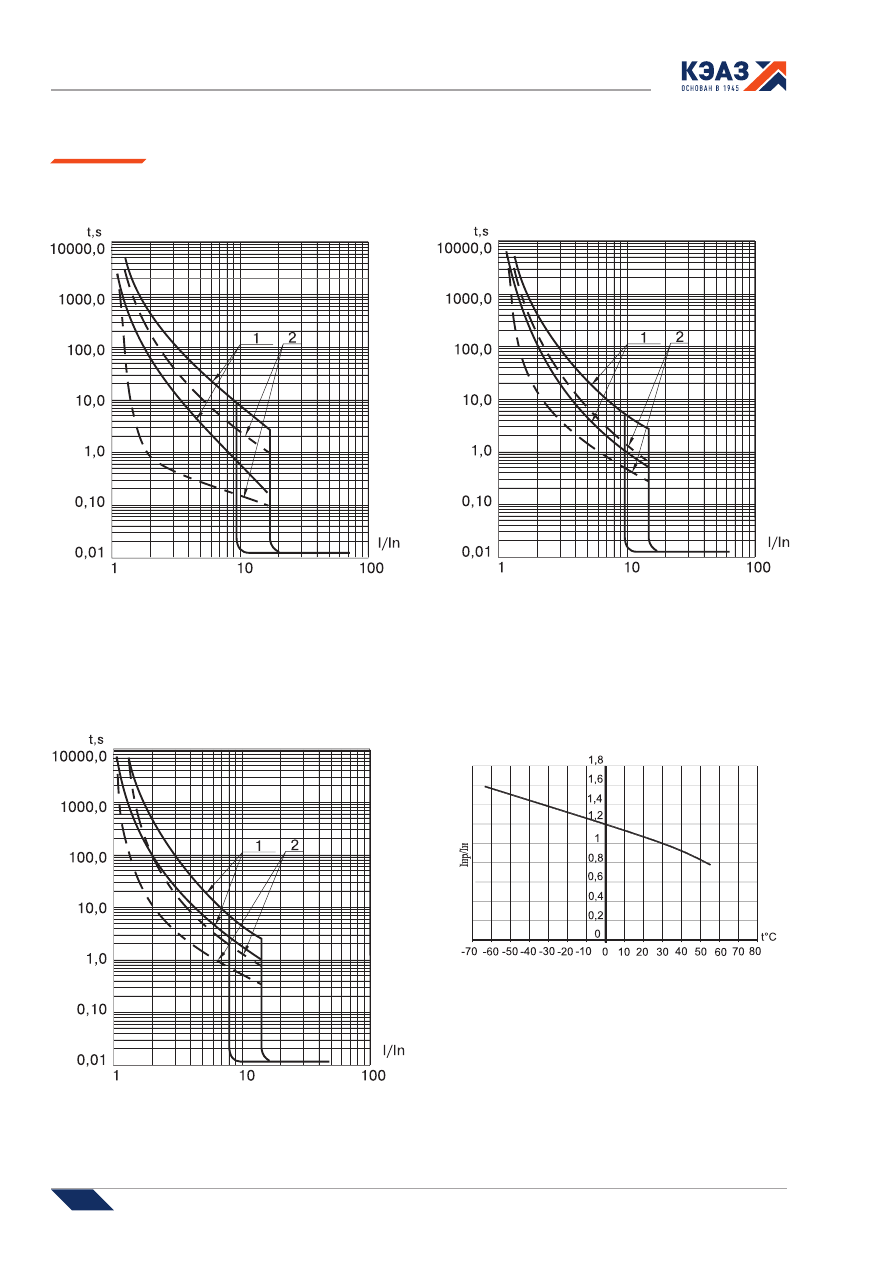

Время-токовые характеристики автоматических

выключателей на токи 100-250 А

1 - зона работы теплового максимального расцепителя тока,

снятая с холодного состояния

2 - зона работы теплового максимального расцепителя тока,

снятая с нагретого состояния

1 - зона работы теплового максимального расцепителя

тока, снятая с холодного состояния

2 - зона работы теплового максимального расцепителя

тока, снятая с нагретого состояния

Время-токовые характеристики автоматических

выключателей на токи 320 и 400 А

Зависимость номинального рабочего тока

автоматических выключателей от температуры

окружающего воздуха

1 - зона работы теплового максимального расцепителя

тока, снятая с холодного состояния

2 - зона работы теплового максимального расцепителя

тока, снятая с нагретого состояния

Время-токовые характеристики автоматических

выключателей на токи 16-80 А

Время-токовые характеристики автоматических выключателей при

одновременной нагрузке всех полюсов (справочные)

Автоматические выключатели в литом корпусе

107

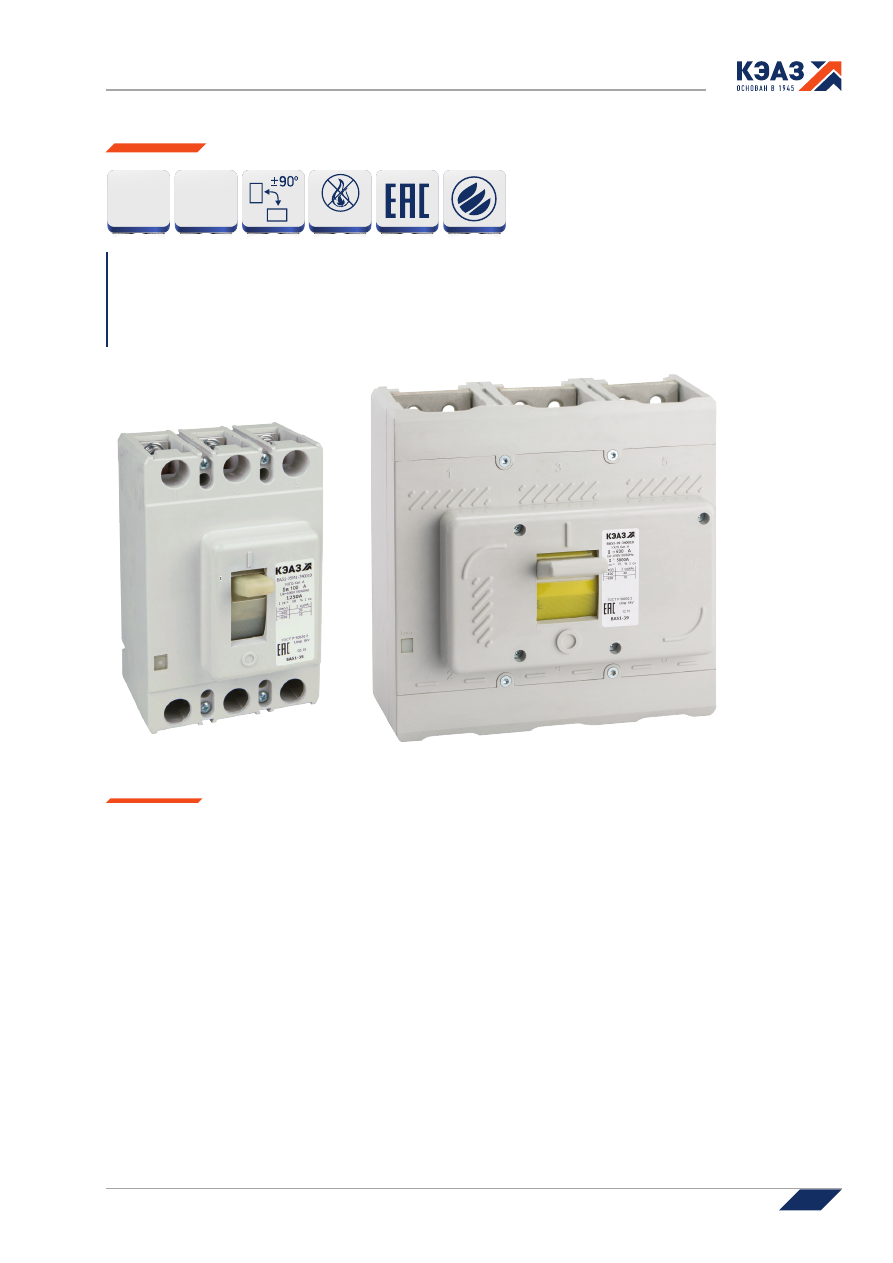

Автоматические выключатели в литом корпусе серии ВА51

Автоматические выключатели предназначены для применения в электрических цепях переменного тока частоты 50 Гц напря-

жением до 690 В и постоянного тока до 440 В с номинальными токами до 630 А. Автоматические выключатели рассчитаны для

нечастых оперативных включений и отключений линий (до 3-х в час) и для защиты этих линий от токов коротких замыканий и

перегрузок.

Выключатели нагрузки (без тепловых и электромагнитных расцепителей) рассчитаны для нечастых оперативных включений

и отключений линий в обесточенном состоянии и при рабочих токах.

Автоматические выключатели изготавливаются климатического исполнения УХЛ, категории размещения 3 по ГОСТ 15150.

Преимущества

™

Реализация любых технических решений

        - полный ассортимент номенклатуры на токи от 16 до 630 А;
        - большие значения предельной коммутационной способности до 40 кА (АС);
        - широкая линейка уставок электромагнитных расцепителей;
        - широкий ассортимент дополнительных устройств, в том числе наличие расцепителя нулевого напряжения (РНН).

™

Уверенность в надежной работе

        - наличие запаса устойчивости к динамическому и термическому действию токов короткого замыкания;
        - гарантия не свариваемости контактов при аварийных токах короткого замыкания.

™

Расширенные области применения

        - защита электрооборудования АЭС, подтверждено лицензией АЭС;
        - возможность применения в суровых условиях эксплуатации, климатические исполнения УХЛ.

от 16 А

до 630 А

-60°С

+40°С

НЕГОРЮЧИЙ

108

Автоматические выключатели в литом корпусе

108

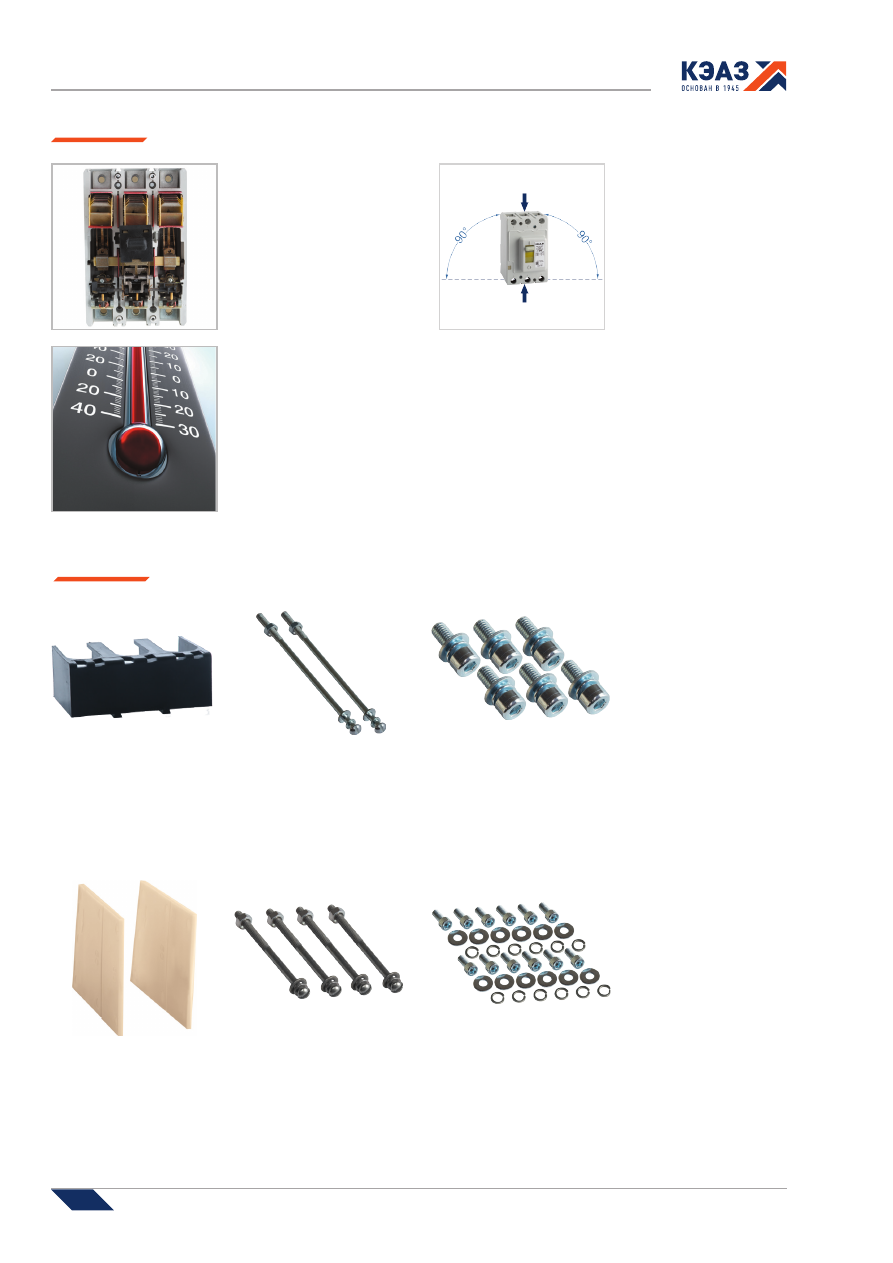

Особенности конструкции

Крышка клеммная

(ВА51-35)

Комплектация

Монтаж вертикально или

поворот вправо/влево

на 90

0

. Подвод питания сверху

и снизу.

Температура эксплуатации

от -60 до +40°С.

Применение в контактной

системе экструдированных

серебрографитовых

контактов.

Межфазные перегородки

(ВА51-39)

Крепежные детали для

установки автоматического

выключателя

(ВА51-35)

Комплект зажимов для

присоединения медных шин

и проводников с кабельными

наконечниками

(ВА51-35)

Крепежные детали для

установки автоматического

выключателя

(ВА51-39)

Комплект зажимов для

присоединения медных шин

и проводников с кабельными

наконечниками

(ВА51-39)

Автоматические выключатели в литом корпусе

109

Структура условного обозначения

ВА51-Х

1

Х

2

3

Х

4

Х

5

Х

6

Х

7

Х

8

9

…А-Х

10

11

12

13

14

15

-КЭАЗ

ВА51-

- Обозначение серии автоматического выключателя

Х

1

Х

2

-Обозначение номинального тока автоматического выключателя:

35М1 - от 16 до 100 А (Габаритные размеры ШхДхВ: 112,5x175х114,1)

35М2 - от 125 до 250 А (Габаритные размеры ШхДхВ: 112,5x175х114,1)

35М3 - от 320 до 400 А  (Габаритные размеры ШхДхВ: 112,5x175х114,1)

39 - от 250 до 630 А  (Габаритные размеры ШхДхВ: 255x175224х154)

Х

3

Х

4

- Условное обозначение исполнения автоматического выключателя по числу полюсов, напряжению на переменном и

постоянном токе, комбинации максимальных расцепителей тока в зоне защиты:

Условное

обозначение

исполнения

Количество

полюсов

Количество

защищенных

полюсов

Наличие расцепителя

Наличие исполнения у выключателя

Тепловой Электромагнитный

ВА51-35

ВА51-39

30

3

3

-

-

до 440 DC / 690 AC

-

33

-

+

до 440 DC / 690 AC

до 690 АС

34

+

+

63

3

2

-

+

-

до 440 DС

64

+

+

83

2*

-

+

-

до 220 DC / 690 AC

84

+

+

* Выключатели двухполюсного исполнения: переменного тока частотой 50Гц или постоянного тока до 220в

Х

5

Х

6

- Условное обозначение исполнения по наличию дополнительных сборочных единиц и их комбинациям:

ВА51-35

ВА51-39

Код

00

11

12

18

00

11

12 13 15

18

23

25

45

46

47

49 52

54

56

62

НР

-

-

+

+

-

-

+

-

-

+

-

-

-

-

+

-

-

-

-

+

РМН

-

-

-

-

-

-

-

+

-

-

+

-

-

-

-

-

+

-

+

-

РНН

-

-

-

-

-

-

-

-

+

-

-

+

-

-

-

+

-

+

-

-

С приводом

- 1р+2з -*) 1з+1р -*) 2з+1р -*) -*) -*) 1з+1р 2з+1р 2з+1р -*) 2з+1р 2з+1р -*) -*) 2з+1р 2з+1р -*)

Без привода

- 2р+2з -

2з+1р

-

2з+2р

-

-

-

1з+2р 2з+2р 2з+1р - 2з+2р 1з+2р -

- 2з+2р 2з+2р -

вкс

-

-

-

-

-

-

-

-

-

-

-

+

+

+

+ +

+

+

+

Х

7

- Условное обозначение вида привода и способа установки автоматического выключателя:

1 - ручной привод, стационарное исполнение;

3 - электромагнитный привод, стационарное исполнение;

Х

8

- Условное обозначение исполнения по дополнительным механизмам:

0 - Отсутствует;

6 - устройство для запирания в положении «Отключено»;

Х

9

…А

- Номинальный ток автоматического выключателя;

Х

10

- Уставка расцепителей тока короткого замыкания;

Х

11

- Номинальное напряжение и род тока главной цепи:

до 690 AC - для автоматических выключателей пременного тока;

до 440DC - для автоматических выключателей постоянного тока;

Х

12

- Параметры независимого расцепителя (НР), расцепителя минимального напряжения (РМН), расцепителя нулевого

напряжения (РНН) (при их наличии): номинальное напряжение и род тока.

Х

13

- Параметры привода электромагнитного (ПЭ) (при его наличии): номинальное напряжение  и род тока

Х

14

- Обозначение климатического исполнения и категории размещения: УХЛ3

Х

15

Вид приемки, условия поставки:

Э - экспорт;

АЭС - для поставок на АЭС;

при отсутствии - приемка ОТК;

КЭАЗ

- Торговая марка

Исполнение ВА51-3Х-ХХХХ15 выведено из ассортимента, вместо него исполнение ВА51-3Х-ХХХХ10 + Привод ручной

дистанционный ВА04-36/ВА51-35/ВА57-35/ВА57-39-УХЛ3 (арт. 110450, для ВА51-39 арт.  227685)

110

Автоматические выключатели в литом корпусе

110

Наименование параметра

Обозначение параметра

Обозначение параметра

Обозначение параметра

Серии

Без тепловых и электромагнитных

расцепителей

Без тепловых расцепителей

С тепловыми и электромагнитными расцепителями

С тепловыми и электромагнитными расцепителями

ВА51-35М2-30

ВА51-35М1-30

ВА51-35М1-33

ВА51-35М2-33

ВА51-35М1-33

ВА51-35М1-34

ВА51-35М2-34

ВА51-

35М3-34

ВА51-39-Х4

ВА51-39-Х3

Номинальный ток I

n

, A

250

400

100

250

400

16 20 25 31,5 40

50 63

80

100 125 160 200 250 320 400

250

320

400

500

630

800

400

630

800

Номинальное напряжение (U

e

), В

до 690 AC; 440 DC

до 690 AC; 440 DC

до 690 AC; 440 DC

до 690 AC; 440 DC

Уставка электромагнитного расцепителя на

переменном токе, А

-

-

500

630

1000

750

1000

1250

1500

2000

2500

3000

2500

3200

4000

125

250

150

300



400

200

400



500

250

400

500

250

500

600

500

750

630

1000

750

1250

1000

1500

1000

2000

1250

2500

1500

3000

2000

3200

2500

4000

1000

1250

1600



2500

1000

1250

1600

2000

2500

3200

1000

(*)



1250

1600

2000

2500



4000

1000

(*)



1600

2000

2500



5000

1600

(*)



2000

2500

3200

4000

5000



6300

2500

3200

4000

5000



6300

1000

(*)



1250

1600

2000

2500

3200



4000

1600

(*)



2000

2500

3200

4000

5000



6300

2500

3200

4000

5000



6300

Уставка электромагнитного расцепителя на

постоянном токе, А

-

-

800

1200

800

1000

1200

1500

2000

2500

160

320

200

360

250

500

300

500

300

600 800 800

800 1000 1000 1200 1500 2000 2500

1250

1600



2500

1250

1600

2000

2500



3200

1250

(*)



1600

2000

2500



4000

1600

(*)



2000

2500



5000

2000

(*)



2500

3200

4000



5000

2500

3200

4000



5000

1250

(*)



1600

2000

2500

3200



4000

2000

(*)



2500

3200

4000



5000

3200

4000



5000

Номинальная предельная наибольшая отключающая способность (I

cu

), kA

при 400 АС

-

-

20

3

6

8

20

40

40

при 690 АС

-

-

10

3

3

4

10

18

18

при 220 DC

-

-

25

5

8

25

50

110

при 440 DC

-

-

18

3

4

18

50

110

Номинальная рабочая отключающая способность (I

cs

)

% от I

cu

-

-

50

100

50

75

Номинальная наибольшая включающая способность (I

cm

),kA

при 400 АС

-

-

36

4,5

9

12

36

84

84

при 690 АС

-

-

17

4,5

4,5

6

17

30

30

при 220 DC

-

-

25

5

8

25

110

110

при 440 DC

-

-

18

3

4

18

110

110

Износостойкость
Общая, циклов ВО

10000*

5000

10000*

5000

10000*

5000

5000

Коммутационная, циклов ВО
при 400 АС

2000

1000

2000

1000

3000

2000

1000

1000

при 690 АС

2000

при 220 DC

3000

при 440 DC
Габаритные размеры (ВхШхГ):

114,1х112,5х175

114,1х112,5х175

224х154х255

Масса, кг
с приводом

4

4

8,6

без привода

2,5

2,5

7,3

Номинальная включающая способность, kA
при 400 АС

1

1,6

-

при 690 АС

-

при 220 DC

1

1,6

-

при 440 DC

-

Номинальная отключающая способность, kA
при 400 АС

2

3,2

-

при 690 АС

-

при 220 DC

2,5

4

-

при 440 DC

-

Номинальный кратковременный  ток (I

cw

), kA

(в течении 1с)

3

4

-

Номинальная включающая способность в

условиях короткого замыкания (I

cm

), kA

5

6,8

-

Отключающая способность встроенной защиты, kA
при 400 АС

от 5 до 18

-

при 690 АС

от 5 до 10

-

при 220 DC

от 5 до 18

-

при 440 DC

-

Категория применения по ГОСТ Р 50030.3:

AC 22 A, AC 23 A

-

DC 22 A, DC 23 A

-

- по согласованию между потребителем и изготовителем возможно изготовление автоматических выключателей с уставками,

отличающимися от приведенных в таблице;

- 8000 циклов - для автоматических выключателей с электромагнитным приводом. Категория применения по ГОСТ Р 50030.2 - А

(неселективные).

Технические характеристики

Автоматические выключатели в литом корпусе

111

Максимальные расцепители токов

Расцепители тока короткого замыкания - электромагнитные
мгновенного действия:



1) при нагрузке любых двух полюсов током:

- 0,8 токовой уставки не вызывают размыкание

выключателя в течение 0,2 с;
- 1,2 токовой уставки переменным и постоянным

(выпрямленным) током с коэффициентом пульсации до 8%

обеспечивают размыкание автоматического выключателя

в течение 0,2 с. При нагрузке расцепителей постоянным

током от генератора или аккумулятора ток срабатывания
может возрастать до 1,3-1,4 уставки;



2) при нагрузке каждого полюса отдельно током 1,3

токовой уставки для автоматических выключателей

переменного тока и 1,4  для автоматических выключателей

постоянного тока вызывают размыкание выключателя в
течение 0,2 с.



Расцепители тока перегрузки - тепловые, с обратнозависимой

выдержкой времени, при контрольной температуре 30°С при
нагрузке всех полюсов имеют:



условный ток нерасцепления - 1,05 I

n

;



условный ток расцепления - 1,3 I

n

 для автоматических

выключателей переменного тока и 1,35 I

n

 для

автоматических выключателей постоянного тока;



условное время:

- 1 ч.  для расцепителей 16-63 А,
- 2 ч.  для расцепителей 80-630 А.

*Допускается изготовление выключателей по спец. заказу с уставкой электромагнитного расцепителя.

Уставка электромагнитного расцепителя, выделенная жирным шрифтом, является базовой

Наименование параметра

Обозначение параметра

Обозначение параметра

Обозначение параметра

Серии

Без тепловых и электромагнитных

расцепителей

Без тепловых расцепителей

С тепловыми и электромагнитными расцепителями

С тепловыми и электромагнитными расцепителями

ВА51-35М2-30

ВА51-35М1-30

ВА51-35М1-33

ВА51-35М2-33

ВА51-35М1-33

ВА51-35М1-34

ВА51-35М2-34

ВА51-

35М3-34

ВА51-39-Х4

ВА51-39-Х3

Номинальный ток I

n

, A

250

400

100

250

400

16 20 25 31,5 40

50 63

80

100 125 160 200 250 320 400

250

320

400

500

630

800

400

630

800

Номинальное напряжение (U

e

), В

до 690 AC; 440 DC

до 690 AC; 440 DC

до 690 AC; 440 DC

до 690 AC; 440 DC

Уставка электромагнитного расцепителя на

переменном токе, А

-

-

500

630

1000

750

1000

1250

1500

2000

2500

3000

2500

3200

4000

125

250

150

300



400

200

400



500

250

400

500

250

500

600

500

750

630

1000

750

1250

1000

1500

1000

2000

1250

2500

1500

3000

2000

3200

2500

4000

1000

1250

1600



2500

1000

1250

1600

2000

2500

3200

1000

(*)



1250

1600

2000

2500



4000

1000

(*)



1600

2000

2500



5000

1600

(*)



2000

2500

3200

4000

5000



6300

2500

3200

4000

5000



6300

1000

(*)



1250

1600

2000

2500

3200



4000

1600

(*)



2000

2500

3200

4000

5000



6300

2500

3200

4000

5000



6300

Уставка электромагнитного расцепителя на

постоянном токе, А

-

-

800

1200

800

1000

1200

1500

2000

2500

160

320

200

360

250

500

300

500

300

600 800 800

800 1000 1000 1200 1500 2000 2500

1250

1600



2500

1250

1600

2000

2500



3200

1250

(*)



1600

2000

2500



4000

1600

(*)



2000

2500



5000

2000

(*)



2500

3200

4000



5000

2500

3200

4000



5000

1250

(*)



1600

2000

2500

3200



4000

2000

(*)



2500

3200

4000



5000

3200

4000



5000

Номинальная предельная наибольшая отключающая способность (I

cu

), kA

при 400 АС

-

-

20

3

6

8

20

40

40

при 690 АС

-

-

10

3

3

4

10

18

18

при 220 DC

-

-

25

5

8

25

50

110

при 440 DC

-

-

18

3

4

18

50

110

Номинальная рабочая отключающая способность (I

cs

)

% от I

cu

-

-

50

100

50

75

Номинальная наибольшая включающая способность (I

cm

),kA

при 400 АС

-

-

36

4,5

9

12

36

84

84

при 690 АС

-

-

17

4,5

4,5

6

17

30

30

при 220 DC

-

-

25

5

8

25

110

110

при 440 DC

-

-

18

3

4

18

110

110

Износостойкость
Общая, циклов ВО

10000*

5000

10000*

5000

10000*

5000

5000

Коммутационная, циклов ВО
при 400 АС

2000

1000

2000

1000

3000

2000

1000

1000

при 690 АС

2000

при 220 DC

3000

при 440 DC
Габаритные размеры (ВхШхГ):

114,1х112,5х175

114,1х112,5х175

224х154х255

Масса, кг
с приводом

4

4

8,6

без привода

2,5

2,5

7,3

Номинальная включающая способность, kA
при 400 АС

1

1,6

-

при 690 АС

-

при 220 DC

1

1,6

-

при 440 DC

-

Номинальная отключающая способность, kA
при 400 АС

2

3,2

-

при 690 АС

-

при 220 DC

2,5

4

-

при 440 DC

-

Номинальный кратковременный  ток (I

cw

), kA

(в течении 1с)

3

4

-

Номинальная включающая способность в

условиях короткого замыкания (I

cm

), kA

5

6,8

-

Отключающая способность встроенной защиты, kA
при 400 АС

от 5 до 18

-

при 690 АС

от 5 до 10

-

при 220 DC

от 5 до 18

-

при 440 DC

-

Категория применения по ГОСТ Р 50030.3:

AC 22 A, AC 23 A

-

DC 22 A, DC 23 A

-

112

Автоматические выключатели в литом корпусе

112

Примеры записи:
1) Автоматический выключатель ВА51-35М2-340010-250А- 3000-690АС-УХЛ3-КЭАЗ,
2) Автоматический выключатель ВА51-35М3-341110-400А- 4000-690АС-УХЛ3-КЭАЗ,
3) Автоматический выключатель нагрузки ВА51-35М2-301110-250А- 690АС/440DC-УХЛ3-КЭАЗ.
4) Автоматический выключатель ВА51-39-341830-400А-4000-690АС-НР230АС/220DC-ПЭ400АС-УХЛ3-КЭАЗ,
5) Комплект зажимов одногнездных 180 кв.мм ВА04-36/ВА51- 35-УХЛ3-КЭАЗ,
6) Комплект зажимов двугнездных 2х95 кв.мм ВА04-36/ВА51- 35-УХЛ3-КЭАЗ,
7) Комплект специальных кабельных наконечников КНсп 70 кв. мм ВА04-36/ВА51-35- УХЛ3-КЭАЗ,
8) Комплект специальных кабельных наконечников КНсп 95 кв мм ВА04-36/ВА51-35-УХЛ3-КЭАЗ
9) Комплект специальных кабельных наконечников КНсп 120 кв мм ВА04-36/ВА51-35-УХЛ3-КЭАЗ
10) Привод ручной дистанционный РПД-ВА04-36/ВА51-35/ ВА57-35/ВА57-39-УХЛ3-КЭАЗ,
11) Комплект выводов расширительных ВА04-36/ВА51-35/ ВА57-35-УХЛ3-КЭАЗ,
12) Комплект межполюсных перегородок ВА04-36/ВА51-35/ ВА57-35-УХЛ3-КЭАЗ,
13) Комплект зажимов для алюминиевых шин ВА04-36/ВА51- 35-16…320А-УХЛ3-КЭАЗ,
14) Комплект зажимов для алюминиевых шин ВА04-36/ВА51- 35-400А-УХЛ3-КЭАЗ,
15) Комплект зажимов для алюминиевых шин ВА51-39-УХЛ3-КЭАЗ (количество тар. шайб 6 шт.),
16) Комплект зажимов 2х185 кв. мм без каб. наконечн. ВА51-39-УХЛ3-КЭАЗ (количество зажимов 3 шт.),
17) Комплект зажимов 4х120 кв. мм без каб. наконечн. ВА51-39-УХЛ3-КЭАЗ (количество зажимов 3 шт.),
18) Комплект выводов для заднего присоединения ВА51-39-УХЛ3-КЭАЗ (количество выводов 3 шт.),
19) Комплект межполюсных перегородок ВА51-39-УХЛ3-КЭАЗ,
20) Комплект переходных шин для медных проводников ВА51-39-УХЛ3-КЭАЗ (количество шин 3 шт.),
21) Комплект переходных шин для алюминиевых проводников. ВА51-39-УХЛ3-КЭАЗ (количество шин 3 шт. и тар. шайб 3 шт.).

Примечание:

В комплекты входят: зажимы, кабельные наконечники и расширительные выводы - по 3 шт.;

межполюсные перегородки - по 2 шт.

Для присоединения алюминиевых шин по отдельным заказам поставляются комплекты зажимов на токи 16-320 А; 400 А со

специальными  тарельчатыми пружинами (шайбами).

Комплект зажимов для присоединения алюминиевых шин: винт - 3 шт.; тарельчатая пружина  - 3 шт.

Указания по формулированию заказа

В заказе должно быть указано:



наименование, типоисполнение;



номинальный ток расцепителей;



уставка расцепителей тока короткого замыкания;



номинальное напряжение и род тока главной цепи;



род тока и номинальное напряжение U

c

 расцепителя

независимого (НР) - при необходимости;



род тока и номинальное напряжение U

s

 привода

электромагнитного (ПЭ) - при необходимости;



климатическое исполнение и категория размещения;



вид приемки, условия поставки (ОТК - не указывается);



торговая марка.

По отдельному заказу поставляются:



комплект зажимов одно- или двухгнездных для ВА51-35 и
двух- или четырехгнездных для ВА51-39;



комплект специальных кабельных наконечников (КНсп)

для ВА51-35;



крышка клеммная для переднего присоединения ВА51-39



крышка клеммная ВА51-39



ручной дистанционный привод (РПД) (кроме

автоматических выключателей с электромагнитным
приводом) для ВА51-35 и ВА51-39;



комплект выводов расширительных для ВА51-35;



комплект межполюсных перегородок для ВА51-35 и ВА51-
39;



комплект зажимов для присоединения алюминиевых шин
для ВА51-35 и ВА51-39;



Комплект выводов для заднего присоединения для ВА51-39;



Комплект переходных шин для ВА51-39.

Автоматические выключатели в литом корпусе

113

Артикулы

Наименование*

Количество

полюсов

Номинальный

ток,  А

Номинальное

напряжение, В

Наибольшая

отключающая

способность, кА

Артикул

ВА51-35М1-340010-16А-250-690AC-
УХЛ3

3

16

690

3

108314

ВА51-35М1-340010-20А-250-690AC-
УХЛ3

3

20

690

3

108315

ВА51-35М1-340010-25А-300-690AC-
УХЛ3

3

25

690

6

108318

ВА51-35М1-340010-31,5А-500-690AC-
УХЛ3

3

31,5

690

6

108323

ВА51-35М1-340010-40А-500-690AC-
УХЛ3

3

40

690

8

108324

ВА51-35М1-340010-50А-600-690AC-
УХЛ3

3

50

690

8

108326

ВА51-35М1-340010-63А-750-690AC-
УХЛ3

3

63

690

8

108327

ВА51-35М1-340010-80А-1000-690AC-
УХЛ3

3

80

690

18

108307

ВА51-35М1-340010-100А-1250-690AC-
УХЛ3

3

100

690

18

108310

ВА51-35М2-340010-125А-1500-690AC-
УХЛ3

3

125

690

18

108355

ВА51-35М2-340010-160А-2000-690AC-
УХЛ3

3

160

690

18

108357

ВА51-35М2-340010-200А-2500-690AC-
УХЛ3

3

200

690

18

108359

ВА51-35М2-340010-250А-3000-690AC-
УХЛ3

3

250

690

18

108360

ВА51-35М3-340010-320А-3200-690AC-
УХЛ3

3

320

690

18

108390

ВА51-35М3-340010-400А-4000-690AC-
УХЛ3

3

400

690

18

108391

ВА51-39-340010-250А-2500-690AC-УХЛ3

3

250

690

40

220750

ВА51-39-340010-320А-3200-690AC-УХЛ3

3

320

690

40

220766

ВА51-39-340010-400А-4000-690AC-УХЛ3

3

400

690

40

220772

ВА51-39-340010-500А-5000-690AC-УХЛ3

3

500

690

40

220862

ВА51-39-340010-630А-5000-690AC-УХЛ3

3

630

690

40

220868

Комплект поставки

Наименование

ВА51-35

ВА51-39

Автоматический выключатель серии ВА51

+

+

Крепежные детали для установки автоматического выключателя

+

+

Комплект присоединение медных шин и кабелей с кабельными наконечниками

+

+

Клеммная крышка

+

-

Межполюсные перегородки

-

+

Руководство по эксплуатации совмещенное с паспортом - 1 шт. на упаковку

+

+

Сертификат соответствия на партию, поставляемую в один адрес,  - 1 шт.

+

+

Комплект переходных шин

-

+















содержание      ..     5      6      7      8     ..
