Автоматические выключатели в литом корпусе

114

Переднее присоединение

Проводники с кабельными

наконечниками

Проводники без кабельных

наконечников

70 мм

95 мм

120 мм

185 мм

2x95 мм

арт. 110418

арт. 110419 арт. 110417

арт. 141134

арт. 110413

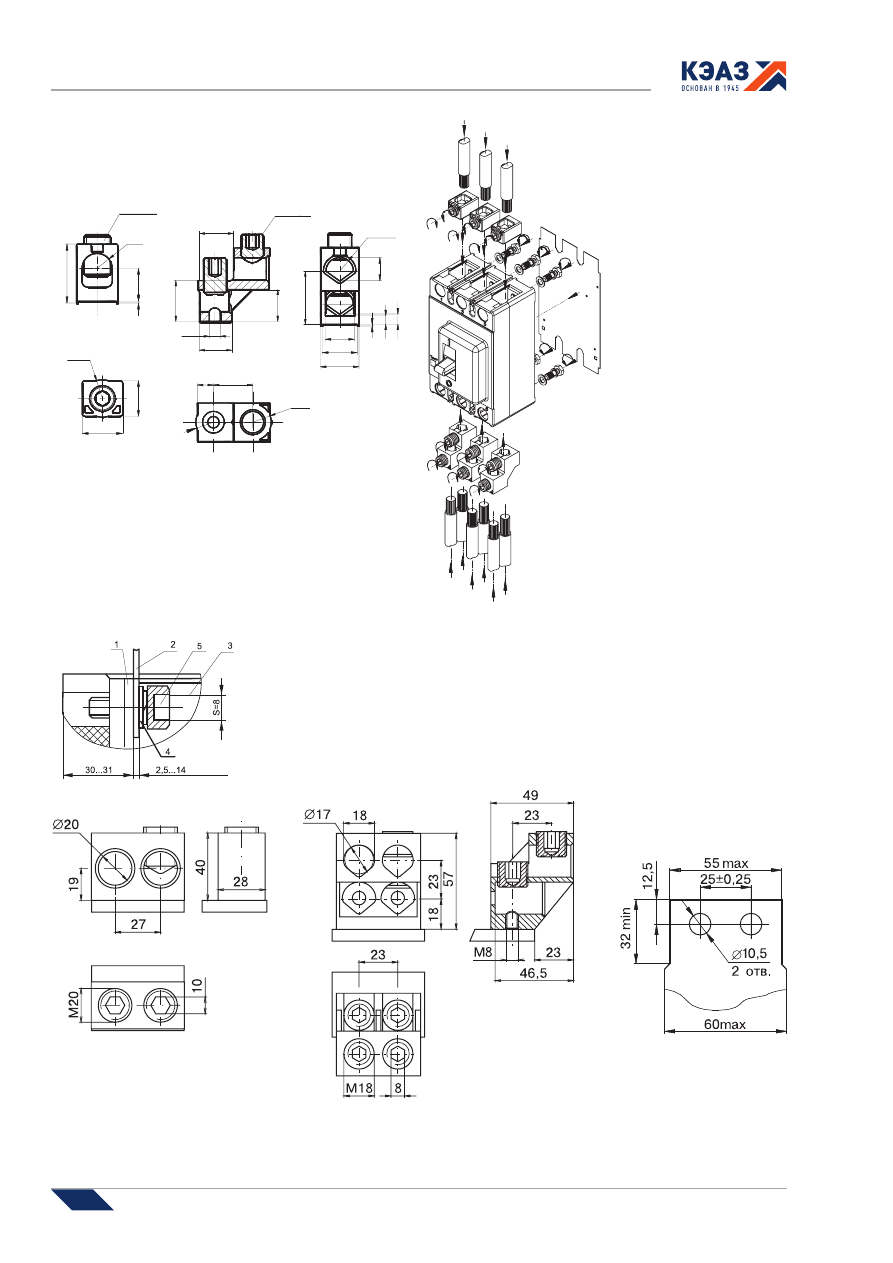

Способы присоединения проводников к выводам автоматического выключателя (1, 3, 5 или 2, 4, 6) ВА51-35

Все комлекты предназначены для присоединения к трем выводам

выключателя (1, 3, 5 или 2, 4, 6 на выбор).

Варианты подключения:

- медные и алюминевые провода - макс. сечение 185 мм

2

- кабели - макс. сечение 185 мм

2

- наконечники - макс. диаметр 17,5 мм

2

.

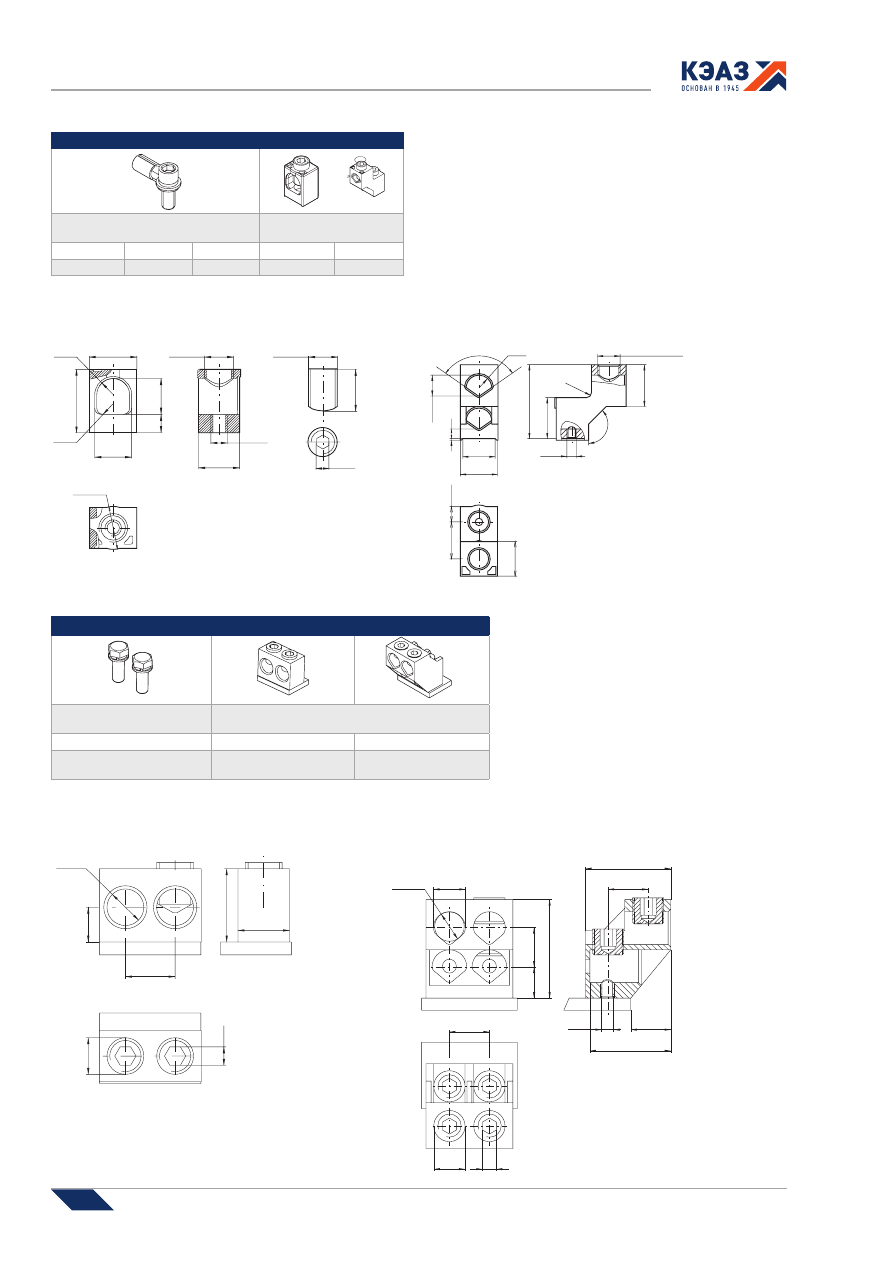

Зажим для присоединения кабеля сечением до

185 мм²

R8

23

18

20

R3

31

9    17

,5

Ø21

М14

М14

М8

21

7

110°

20

+0,52

23

R8

2 отв. М14

13

+1,

1

26

135°

М8

46

25,5

R3

21,5

23

9,5

1      6

Зажим для присоединения двух кабелей

сечением до 95 мм²

Шина и два кабеля с

кабельными наконечниками

Проводники без кабельных наконечников

Al

2х185, Cu/Al

4х120, Cu/Al

Комплект зажимов для Al шин

арт. 221270

Комплект зажимов 2х185

 арт. 221272

Комплект зажимов 4х120

 арт. 221273

Все коплекты предназначены для присоединения

к трем выводам выключателя (1, 3, 5 или 2, 4, 6

на выбор).

Варианты подключения:

- медные и алюминевые проводники - макс. сечение

2х185 мм

2

 или 4х120 мм

2

- кабели - макс. сечение 2х185 мм

2

 или 4х120 мм

2

;

Зажим для переднего присоединения двух кабелей

сечением от 16 до 185 мм²

Зажим для переднего присоединения четырех кабелей

сечением от 16 до 120 мм²

Ø20

19

27

40

28

М20

10

Ø17

18

49

23

23

23

46,5

М8

М18

8

18          23

57

Способы присоединения проводников к выводам автоматического выключателя (1, 3, 5 или 2, 4, 6) ВА51-39

Автоматические выключатели в литом корпусе

115

Дополнительные устройства

Независимый расцепитель

Независимый расцепитель HP обеспечивает отключение

включенного автоматического выключателя при подаче

на выводы катушки расцепителя напряжения постоянного

или переменного тока. Независимый расцепитель вызывает

расцепление в любых рабочих условиях, когда питающее

напряжение остается в пределах от 70 до 110% номиналь-

ного напряжения. Номинальный режим работы независимого

расцепителя - кратковременный.

Рабочее напряжение U

e

, В

24 AC/DС, 48 AC/DС, 110 AC/DС,

230 AC/220 DС, 400 AC  (ВА51-35);

24DС,110 AC/DС, 230 AC/220 DС,

400AС  (ВА51-39)

Диапазон рабочих напряжений

(0,7-1,1) U

e

Потребляемая мощность ВА

400 В*А переменный ток
300 Вт постоянный ток

Вспомогательные контакты (ВК)

Вспомогательные контакты ВК предназначены для комму-

тации цепей управления переменного и постоянного тока.

Минимальная включающая способность на переменном

токе: 5 мА при 17 В. Коммутационная износостойкость при

значениях токов и напряжений равна общей износостойко-
сти выключателя.

Расцепители нулевого (РНН) и минимального напряжения (РМН) (только ВА51-39)

Категория применения

АС 15

DС 13

ВА51-35

Номинальное напряжение U

e

, В

48

110 220 380

24

110

220

Номинальный рабочий ток I

e

, А

4

3

1,5

1

4

1,3

0,5

ВА51-39

Номинальное напряжение U

e

, В

48

110 230 400

24

110

220

Номинальный рабочий ток I

e

, А

5

4,5

3

2

5

1,3

0,5

РНН



обеспечивает отключение включенного автоматического выключателя

без выдержки времени при напряжениях на выводах его катушки в

пределах 45-10% от номинального;



не препятствует включению автоматического выключателя при

напряжении на выводах его катушки 85% от номинального и выше;



препятствует включению автоматического выключателя при

напряжении 10% от номинального и ниже.

РМН



обеспечивает отключение включенного автоматического выключателя

без выдержки времени при напряжении на выводах его катушки в

пределах 70-35% от номинального;



не препятствует включению автоматического выключателя при

напряжении на выводах его катушки 85% от номинального и выше;



препятствует включению автоматического выключателя при
напряжении 35% и ниже.

Вид тока

AC

DC

Рабочее напряжение U

e

, В

24 110 230 400 110 220

Диапазон напряжений

включения

>0,85U

e

Напряжение отключения

<0,85U

e

Потребляемая мощность

10 В*А

10Вт

Вспомогательные контакты сигнализации автоматического отключения (ВКС)

Вспомогательные контакты сигнализации автоматического отключения предназначены для индикации отключения автоматиче-

ского выключателя под действием расцепителей (максимальных, НР, РМН, РНН), а также кнопки ТЕСТ.
Номинальный рабочий ток до 2 А при напряжении до 400 В переменного тока частоты 50 Гц и 60 Гц и 220 В

постоянного тока.

Предназначено для запирания выключателя в положении «Отключено» с целью обеспечения

безопасности людей при ремонте и обслуживании оборудования.

Устройство запирания

Обеспечивает включение и отключение, а также взвод механизма выключателя после его автоматического отключения при

колебаниях питающего напряжения от 85 до 120% номинального значения. Конструкция допускает возможность ручного

оперирования автоматическим выключателем при отсутствии напряжения в цепи привода. Привод изготавливается на

номинальные напряжения 230 В и 400 В переменного тока частоты 50 Гц и 60 Гц. Мощность, потребляемая электромагнитным

приводом, не превышает 1500 В∙А.

Электромагнитный привод (ЭП)

116

Автоматические выключатели в литом корпусе

116

ВА 51-35

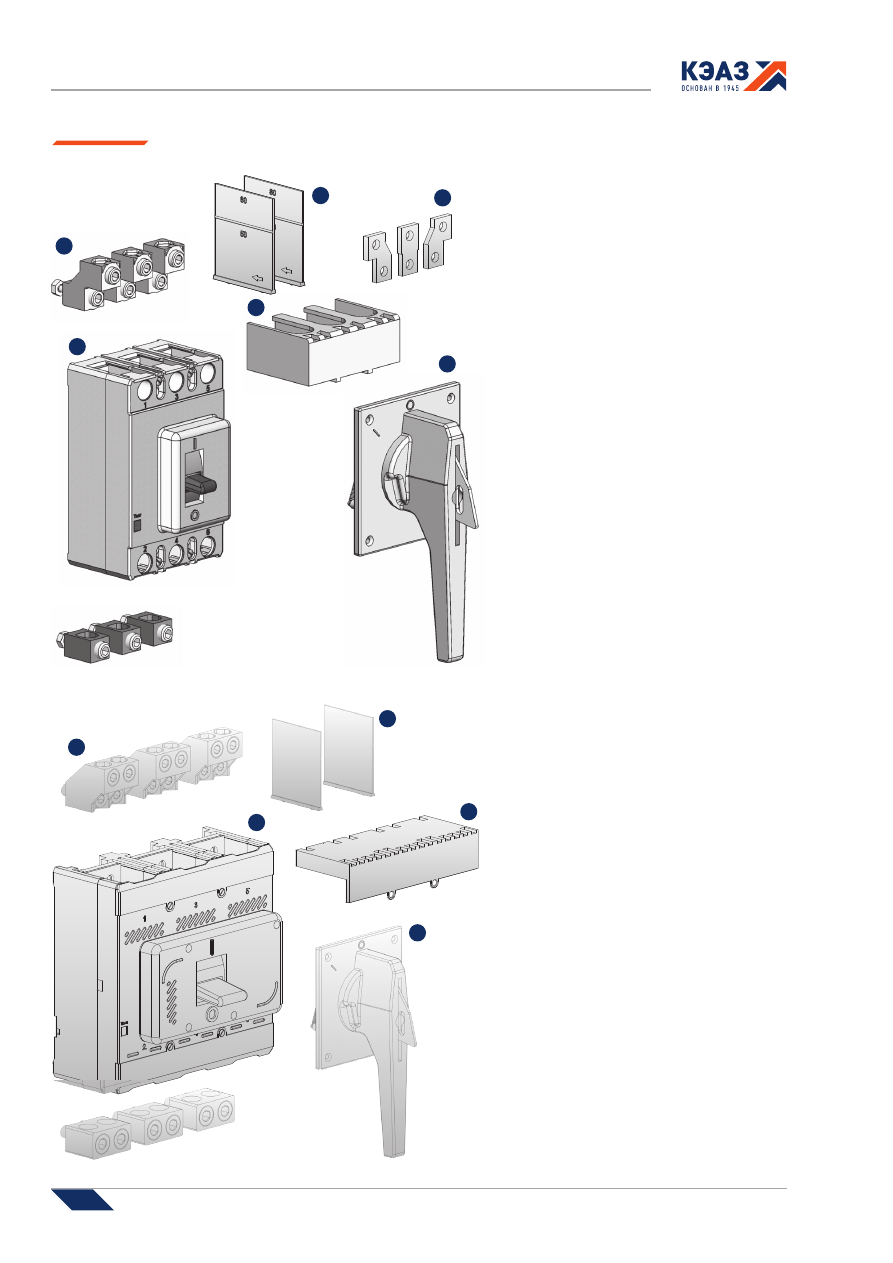

1 - автоматический выключатель;

2 - клеммная крышка;

3 - комплекты зажимов;

4 - комплект межполюсных перегородок;

5 - комплект расширительных выводов;

6 - ручной дистанционный привод.

ВА51-39

1 - автоматический выключатель;

2 - межполюсные перегородки;

3 - комплекты зажимов;

4 - ручной дистанционный привод;

5 - клеммная крышка.

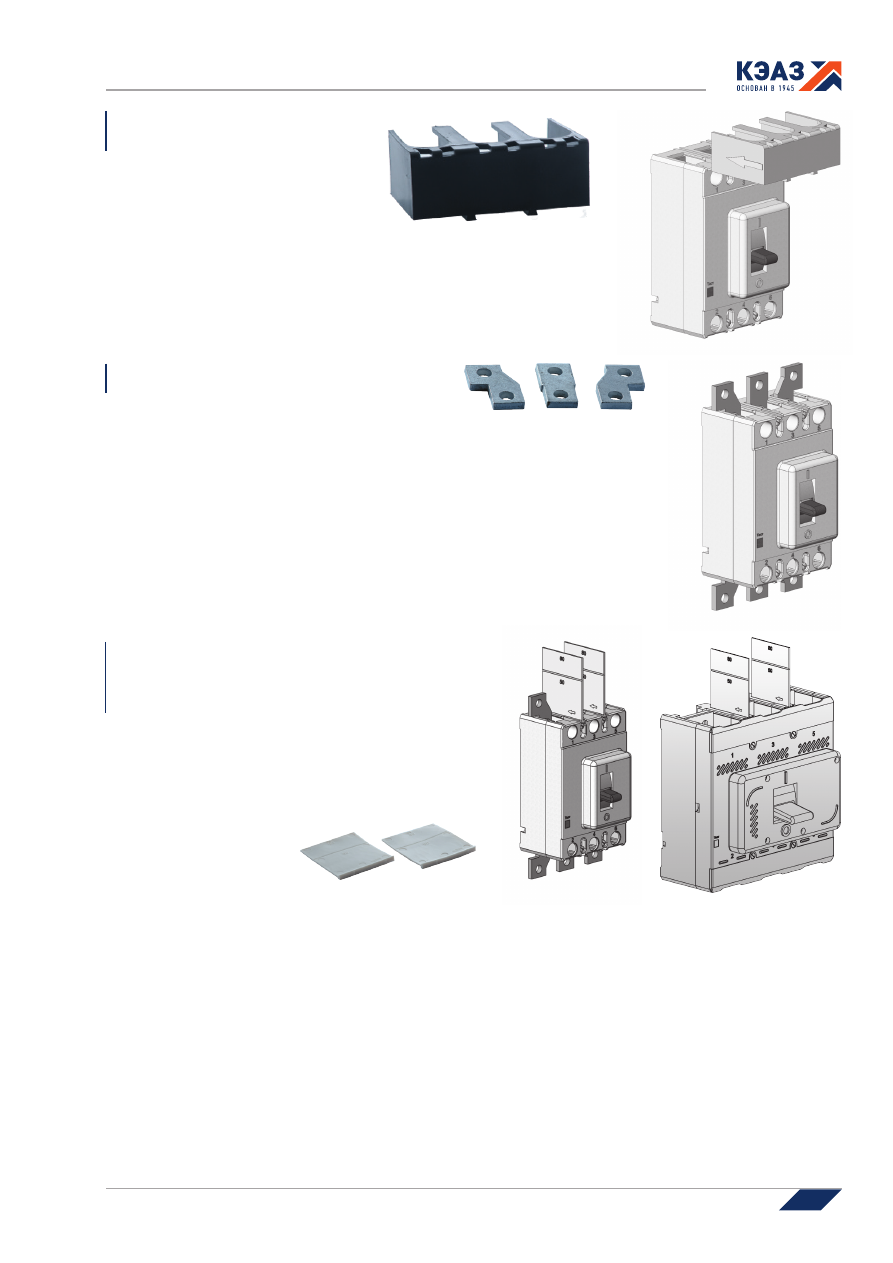

Дополнительные аксессуары

1

3

5

4

2

6

1

2

3

4

5

Автоматические выключатели в литом корпусе

117

Крышка клеммная

Предназначена для защиты от

прикосновения к токоведущим частям.

Комплект выводов расширительных

Предназначены для увеличения межполюсного растояния.

Межполюсные перегородки

Предназначены для обеспечения более надежной изоляции
между фазами. Устанавливаются потребителем самостоятельно.
Могут использоваться совместно с комплектами зажимов и
выводами расширительными.

118

Автоматические выключатели в литом корпусе

118

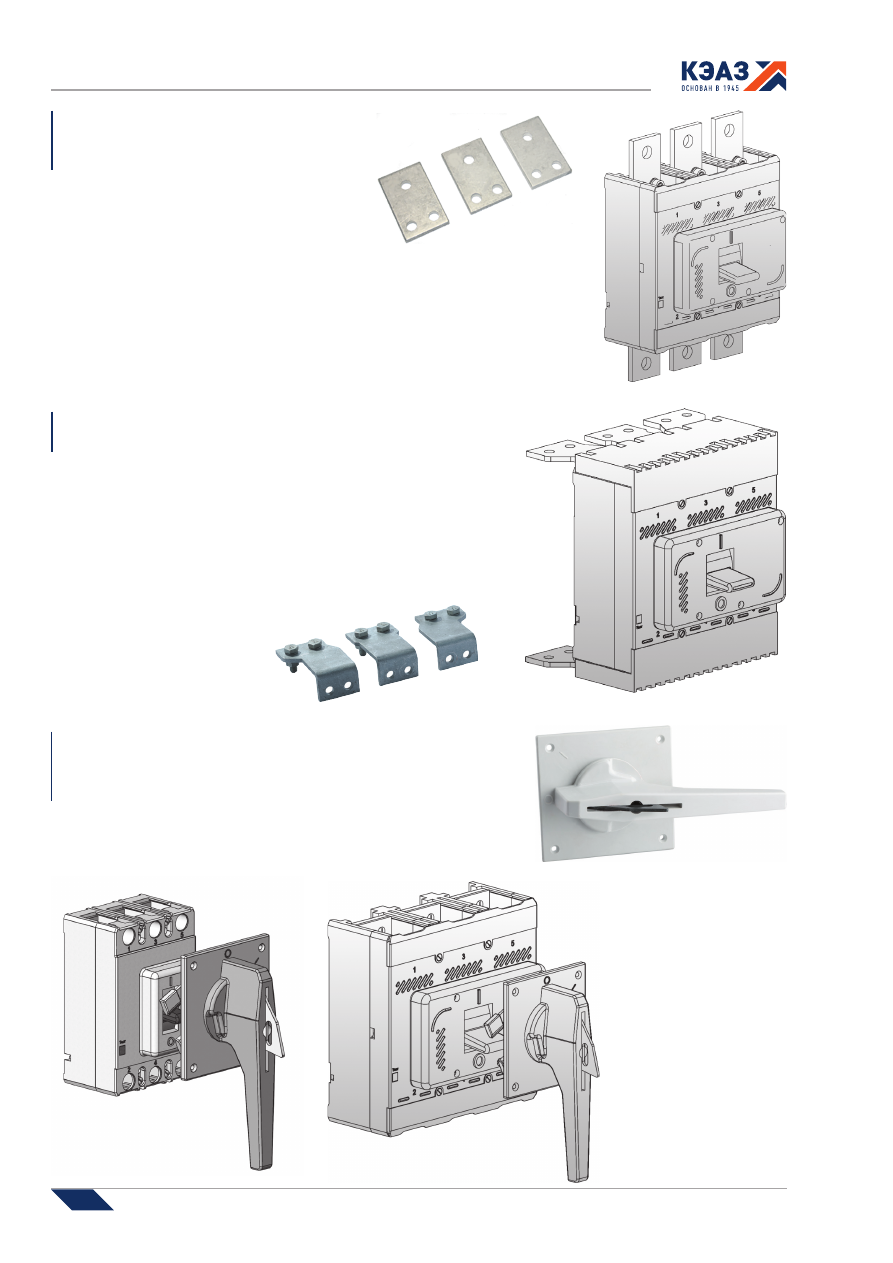

Комплект переходных шин

Позволяют присоединить к автоматическому

выключателю шины и проводники с кабельными

наконечниками большего сечения.

Комплект выводов для заднего присоединения

Позволяют выполнить заднее присоединение к автоматическому
выключателю шин и проводников с кабельными наконечниками.

Ручной дистанционный привод

Устройство, закрепляемое на двери распредустройства, предназначено
для оперирования автоматическим выключателем через дверь.
Дистанционный привод снабжен устройством для запирания в положении
“Отключено”.

119

Автоматические выключатели в литом корпусе

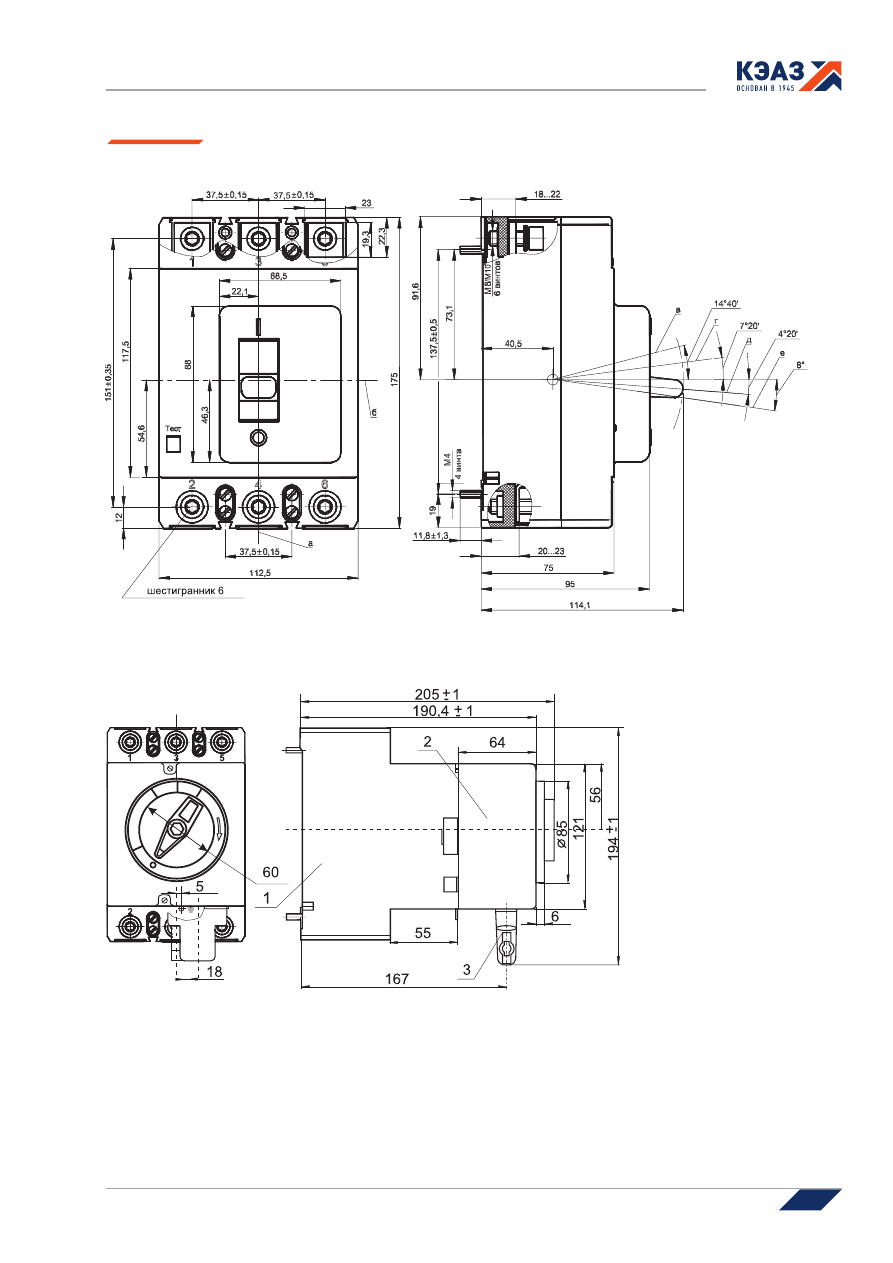

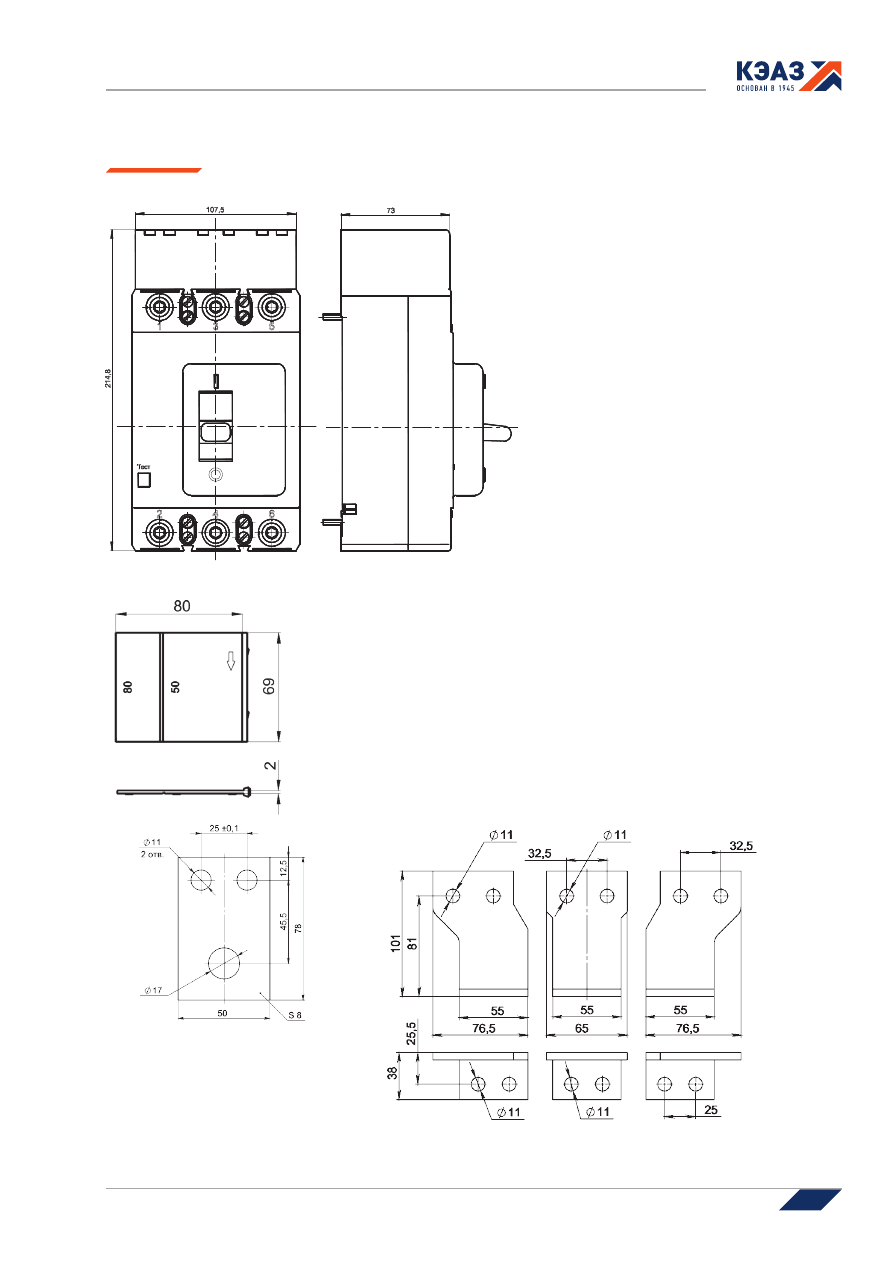

Габаритные, установочные и присоединительные размеры

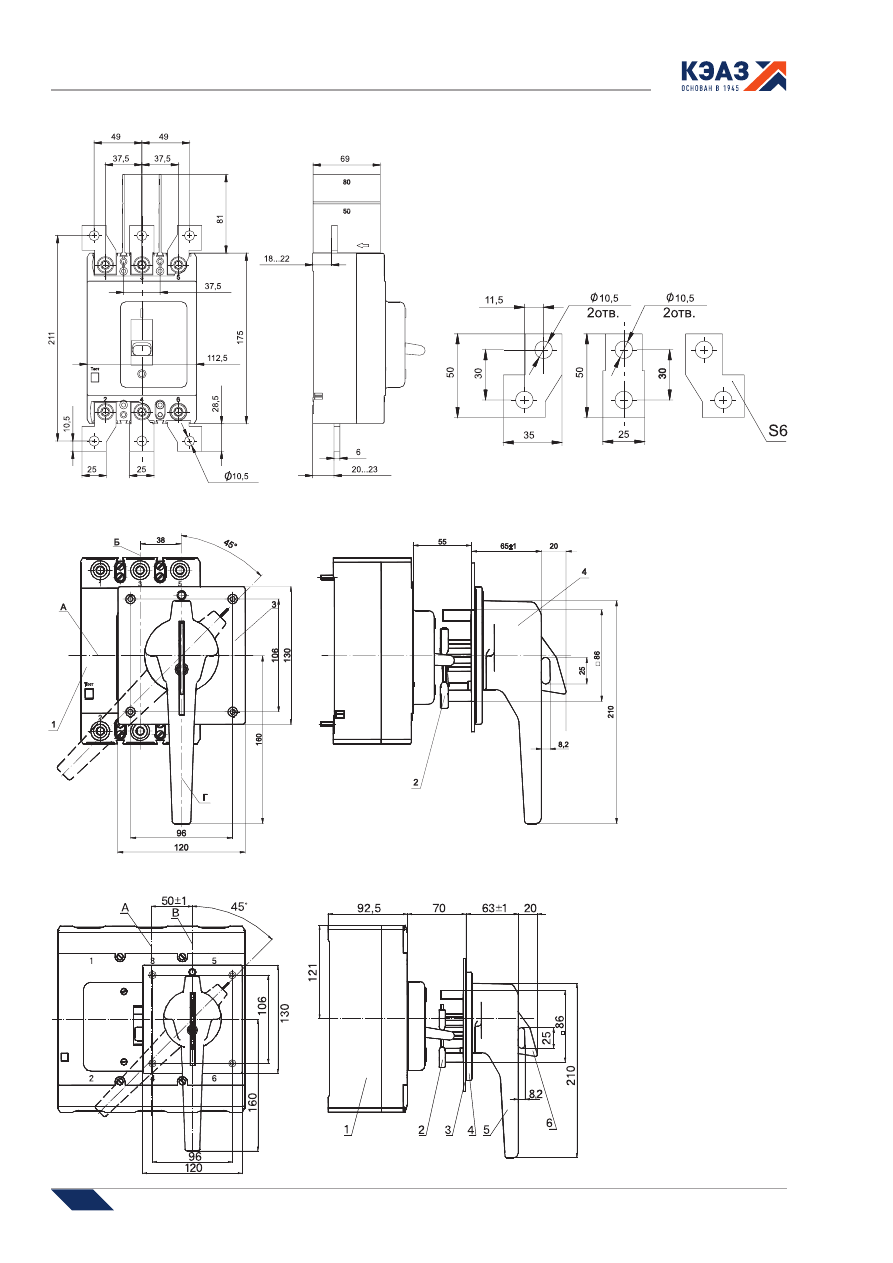

Автоматические выключатели с электромагнитным приводом

1 - автоматический выключатель,

2 - привод электромагнитный,

3 - соединитель типа РП10.



Масса автоматического выключателя стационарного исполнения не более 2,5 кг, с электромагнитным приводом не более 4 кг.

ВА51-35

а - ось вертикальная;

б - ось горизонтальная;

в - «включено»;

г - отключено

автоматически;

д - отключено вручную;

е - взвод.

120

120

Автоматические выключатели в литом корпусе

ВА51-39

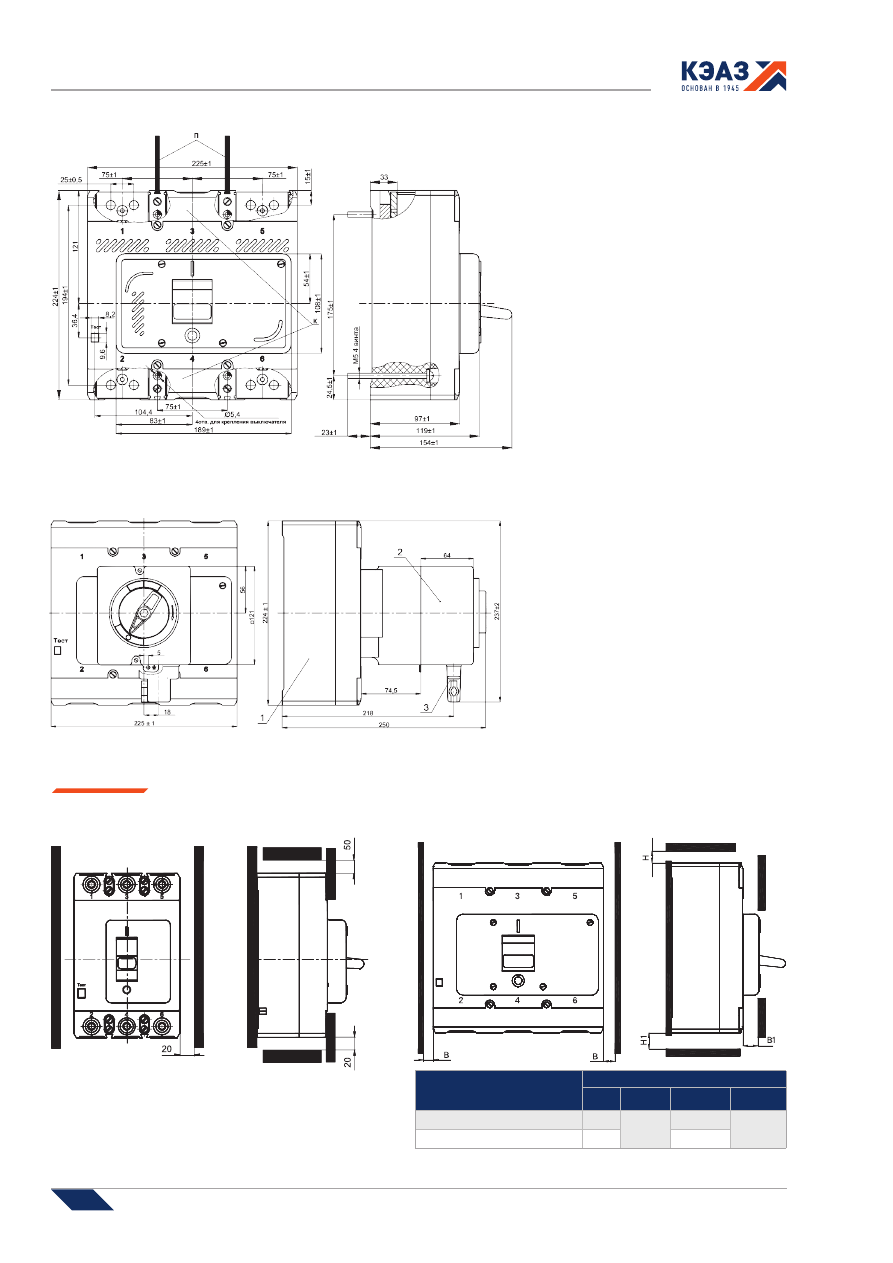

Стационарного исполнения с электромагнитным приводом

1 - автоматический выключатель;

2 - привод электромагнитный;

3 - соединитель типа РП10;

К - вертикальная ось автоматического

выключателя.

Масса автоматического выключателя

не более 6,6 кг

Расстояния, которые необходимо соблюдать

ВА51-35

ВА51-39

Номинальное напряжение

Размеры, мм

В

В1

Н

Н1

400

20

0; 15

40; 65

20; 45

690

40

80; 105

121

Автоматические выключатели в литом корпусе

Габаритные, установочные и присоединительные размеры автоматических

выключателей совместно с дополнительными аксессуарами

ВА51-35, ВА51-39

ВА51-39

ВА51-35

122

122

Автоматические выключатели в литом корпусе

А - вертикальная ось

автоматического выключателя;

В - вертикальная ось ручного

дистанционного привода;

1 - автоматический

выключатель;

2 - поводок ручного привода;

3 - дверь распределительного

устройства;

4 - основание ручного привода;

5 - рукоятка ручного привода;

6 - запирающее устройство.

ВА51-39

ВА51-35

ВА51-35

А - горизонтальная

ось ручного привода

и автоматического

выключателя;

Б - вертикальная

ось автоматического

выключателя;

Г - вертикальная ось

привода

1 - автоматический

выключатель;

2 - поводок ручного

привода; 3 - основание

ручного привода;

4 - рукоятка ручного

привода.

Комплект дополнительных расширительных

присоединительных выводов

123

Автоматические выключатели в литом корпусе

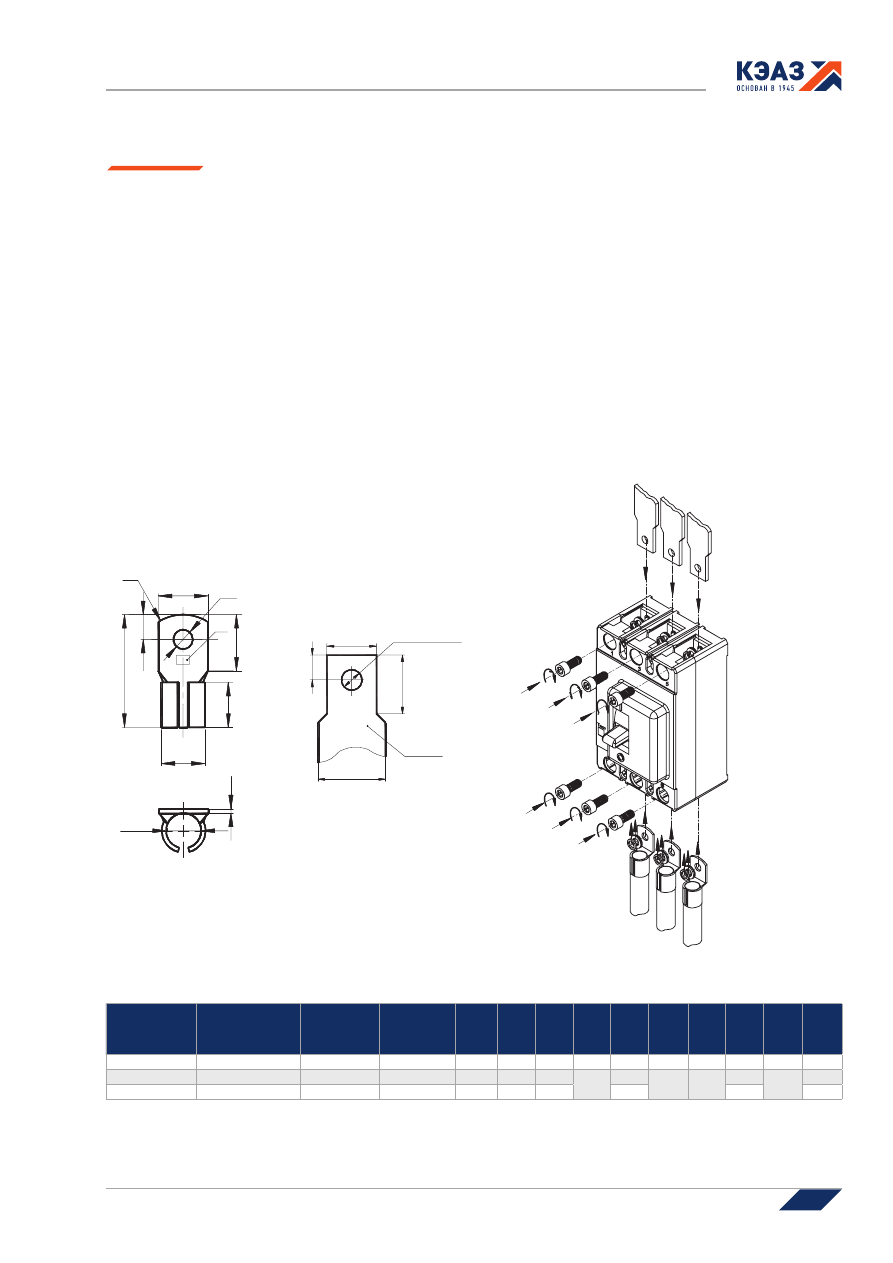

Способы присоединения внешних проводников к главной цепи

автоматического выключателя

R

B

D

F

L

d

l

2

l

1

l

d

1

S

22 макс.

10 мак

с.

Ø8,5/10*

30

30 макс.

S2...6/8*

* для выключателей на 400 А

Форма и размеры

наконечников

кабельных

специальных (КНсп)

Форма и размеры

присоединяемой

шины

Комплект зажимов для присоединения алюминиевых шин:

•

винт - 3 шт.;

•

тарельчатая пружина - 3 шт.

Обозначение

комплекта

наконечников

специальных

F, сечение

присоединяемого

проводника, мм

Номинальный

ток, А

Диаметр

контактного

стержня, мм

D,

мм

d,

мм

d

1

мм

L,

мм

J,

мм

J

1

мм

J

2

мм

S,

мм

B,

мм

R,

мм

КНсп. 70

70

160

16

13

49

24

10

1,5

20

10

КНсп. 95

95

200

8

8

19,4

15,5

50

20

25

11

1,95

22

20

КНсп. 120

120

250

22,4

17,5

2,44

11

Рекомендуемые присоединительные сечения медных кабелей и шин

Автоматические выключатели на номинальные токи до 250 А допускают присоединение:



медных проводников сечением от 2,5 до 50 мм² с помощью кабельных наконечников по ГОСТ 7386 (например 6-6-4; 50-8-11)

и алюминиевых сечением от 16 до 70 мм

2

 по ГОСТ7387 (например А70-8 и Л70-8) с шириной зажимной части до 22 мм для

диаметров контактного стержня 6-8 мм. При этом проходное отверстие должно быть рассверлено до диаметра 8,5 мм;



медных кабелей сечениями 70, 95 и 120 мм

2

 при помощи специальных кабельных наконечников, поставляемых по заказам;



при помощи шин (проводов) шириной от 14 до 22 мм, толщиной от 2 до 8 мм, сечениями от 28 до 120 мм².

Допускается присоединение шинами шириной до 30 мм с разделкой конца до размера 22 мм.
Дополнительно к автоматическим выключателям на номинальные токи до 250 А по заказу возможна поставка комплектов
зажимов для присоединения неподготовленных проводов (кабелей):



одногнездных - для проводов сечением от 25 мм² до 180 мм²,



двухгнездных - от 2x16 мм² до 2x95 мм².

Зажимы автоматических выключателей на номинальные токи 320-630 А рассчитаны для присоединения шинами шириной от 20 до
22 мм, толщиной от 6 до 10 мм, сечениями от 120 до 240 мм² соответственно.

124

124

Автоматические выключатели в литом корпусе

а) присоединение шинами или жилами кабеля с кабельным наконечником;

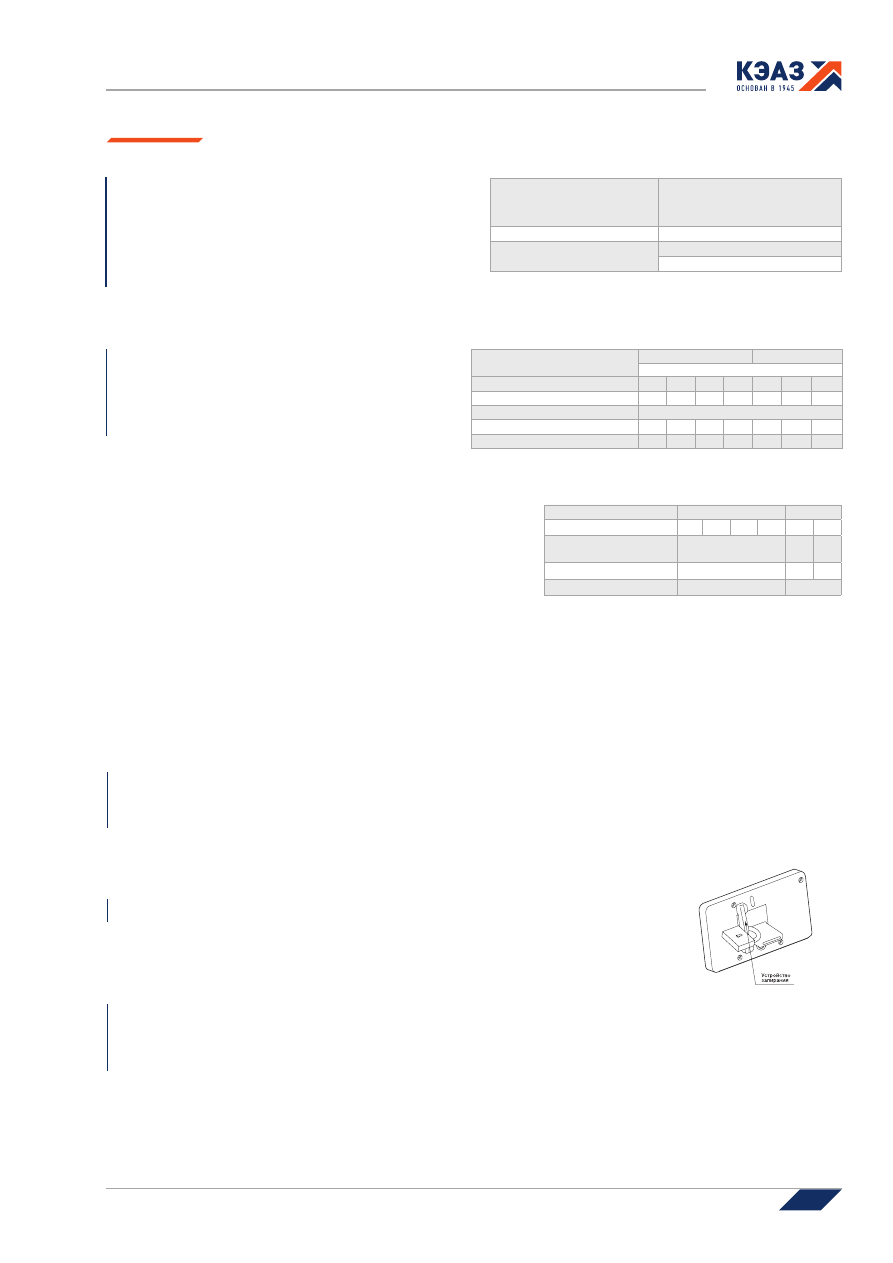

б) присоединение двумя кабелями сечением по 185 мм

2

без кабельного наконечника;

в) присоединение четырьмя кабелями сечением по 120 мм

2

без кабельного

наконечника.

1 - вывод автоматического выключателя, 2 - шина, 3 - автоматический выключатель,

4 - шайба, 5 - болт М10x30 ГОСТ 7796, 6 - двухгнездный зажим, 7 - четырехгнездный

зажим.

ВА51-39

М14х1,25

R8

31,5

R10,2

22

19,4

18,5

1

М14х1,25

2 винта

21

25

М8

20

19,5

9,5

23

R10,8

R10,3

R8

2 отв.

13,6

31

17

20,4
22,5

1

5

6

Одногнездный зажим

для кабелей

до 180 мм²

Двугнездный зажим

для кабелей

до 95 мм²

Присоединение зажимами

а)

б)

в)

Форма и размеры

присоединяемой шины

максимального сечения

Варианты подключения:



Медные и алюминиевые проводники - max сечение 2х185 мм

2

 или 4х120 мм

2



Кабели - max сечение 2х185 мм

2

 или 4х120 мм

2



Шины - max сечение 12х50 мм

2

Автоматические выключатели в литом корпусе

125

Наименование

Тип автоматического выключателя

ВА51-35

ВА51-39

Крышка клеммная

110427 **

261522

Крышка клеммная для переднего присоединения

-

274931

Ручной дистанционный привод

110450 *

227685 *

Комплект выводов расширительных

110372

-

Комплект межполюсных перегородок

110416

227684 **

Комплект переходных шин (кол-во шин 3 шт.)

-

221275

221276

Комплект выводов для заднего присоединения (кол- во выводов 3 шт.)

-

221277

Комплект зажимов для алюминиевых шин

138486

138489

221270

*кроме автоматических выключателей с электромагнитным приводом.

**входит в комплект поставки. Можно заказать отдельно.

Артикулы для заказа дополнительных аксессуаров

126

126

Автоматические выключатели в литом корпусе

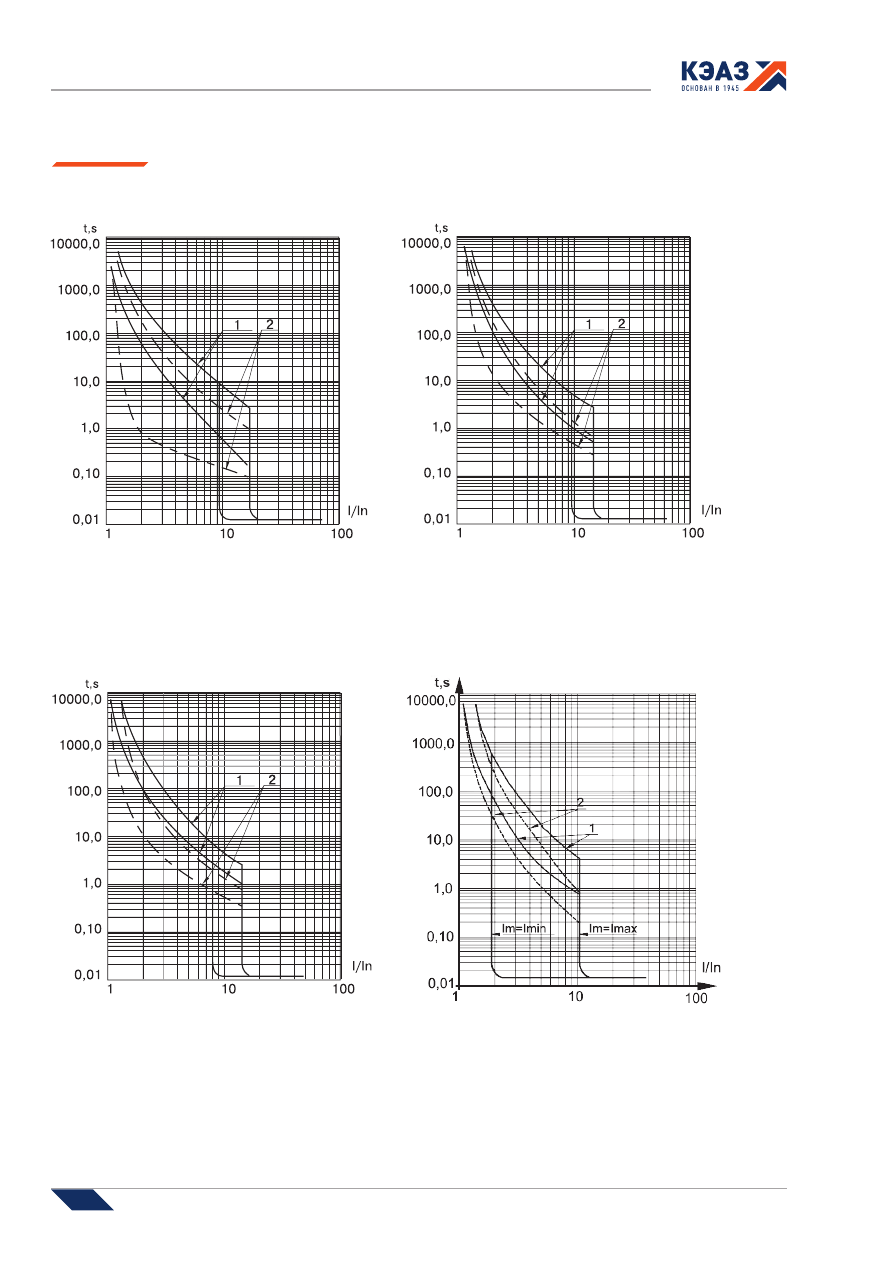

Время-токовые характеристики автоматических

выключателей ВА51-35 на токи 100-250 А

1 - зона работы теплового максимального расцепителя тока,

снятая с холодного состояния

2 - зона работы теплового максимального расцепителя тока,

снятая с нагретого состояния

1 - зона работы теплового максимального расцепителя

тока, снятая с холодного состояния

2 - зона работы теплового максимального расцепителя

тока, снятая с нагретого состояния

Время-токовые характеристики автоматических

выключателей ВА51-35 на токи 320 и 400А

Время-токовые характеристики автоматических

выключателей ВА51-39

1 - зона работы теплового максимального расцепителя

тока, снятая с холодного состояния

2 - зона работы теплового максимального расцепителя

тока, снятая с нагретого состояния

Время-токовые характеристики автоматических

выключателей ВА51-35 на токи 16-80 А

1 - зона работы теплового максимального расцепителя тока, снятая

с холодного состояния

2 - зона работы теплового максимального расцепителя тока, снятая

с нагретого состояния

Im - уставка электромагнитного расцепителя

t,s - время срабатывания

I/In - ток, кратный номинальному

Время-токовые характеристики автоматических выключателей при

одновременной нагрузке всех полюсов (справочные)

127

Автоматические выключатели в литом корпусе

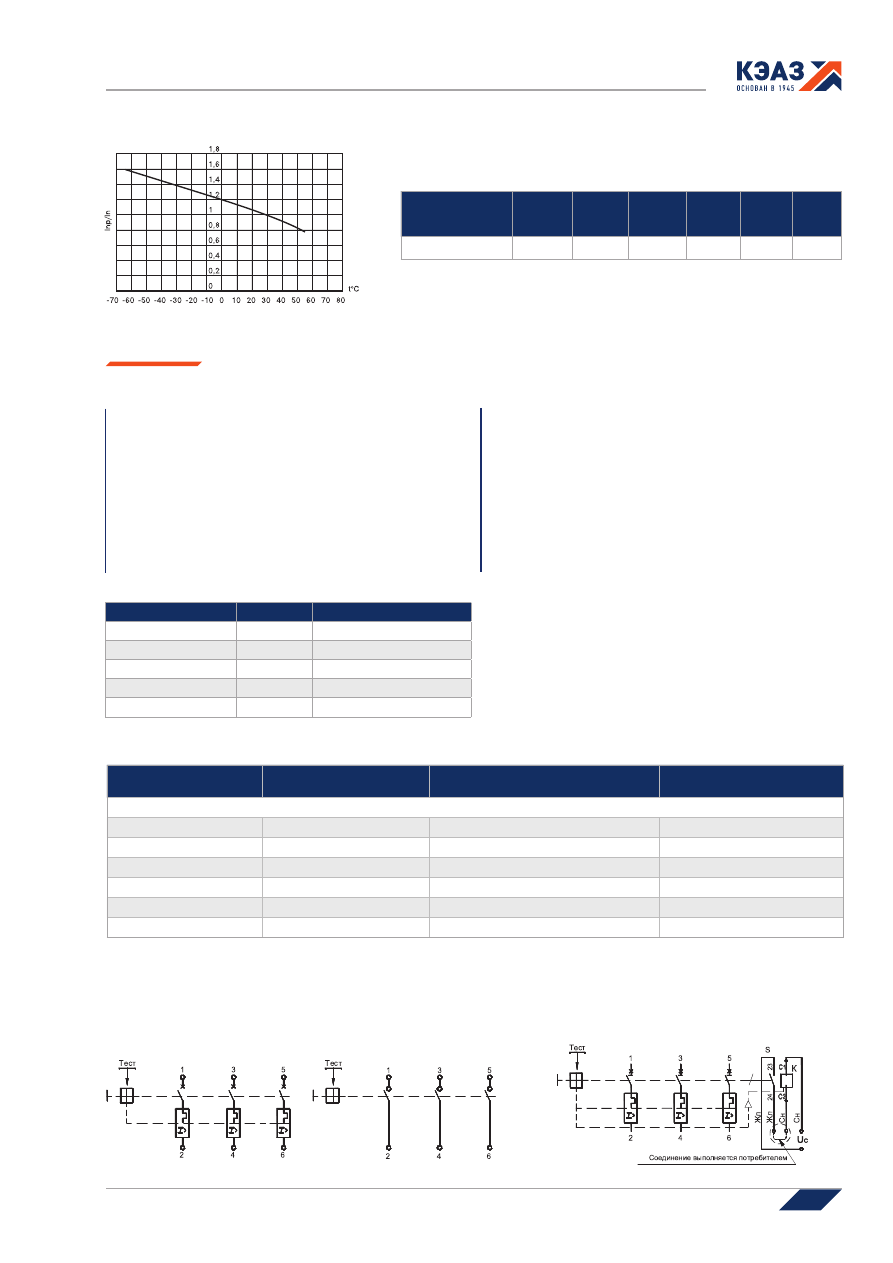

Зависимость номинальных рабочих токов тепловых расцепителей ВА51 от температуры окружающего воздуха

Температурные коэффициенты зависимости номинального рабочего тока
автоматических выключателей серии ВА57 от температуры окружающего воздуха

Температура

окружающего воздуха,

°С

10-15

15-20

20-25

25-30

30-35

35-40

I

np

/I

n

1,14

1,1

1,07

1,04

1

0,98

Обозначение, принятые в схемах:

S

 - контактный блок с замыкающим контактом (23-24) - для

исполнения с независимым расцепителем (без свободных

вспомогательных контактов);

S2.1

- контактный блок со вспомогательными контактами:

13-14 замыкающие,

11-12 размыкающие;

S2.2

 - контактный блок со вспомогательными контактами:

23-24 замыкающие,

21-22 размыкающие;

С1-С2

 - обозначение выводов катушки независимого

расцепителя;

51, 52, 53

 - контакты вспомогательной сигнализации

автоматического отключения;

SQ1, SQ2

 - выключатели путевые электромагнитного привода;

К

 - расцепитель независимый;

U

c

 - напряжение питания независимого расцепителя;

U

s

 - напряжение питания привода электромагнитного;

YA

 - привод электромагнитный;

YA1, YA2

 - электромагниты привода электромагнитного;

SB1, SB2

 - выключатели кнопочные для привода

электромагнитного, в комплект поставки не входят;

Х1

 - соединитель привода электромагнитного;

VD

 - диод полупроводниковый.

Выводы

Обозначение

Цвет провода

С1-С2

Сн

Синий или голубой

Размыкающий 21-22

Кр

Красный или розовый

Замыкающий 23-24

Жп

Желтый или оранжевый

Размыкающий 11-12

Бл

Белый или бесцветный

Замыкающий 13-14

Чр

Черный или фиолетовый

Контактные элементы одного блока имеют одну и ту же

полярность и не допускают включение в разные фазы.

Принципиальные электрические схемы

ВА51-35

Схемы с сигнальными контактами 51, 52, 53 в ВА51-

39 приведены для автоматического выключателя в

коммутационном положении "Отключено автоматически".

Контакт

Состояние "Включено"

Состояние "автоматическое

отключение"

Состояние "ручное отключение"

ВА51-39

S1        51-52

разомкнут

замкнут

замкнут

S1        63-52

замкнут

разомкнут

разомкнут

S2        11-12

разомкнут

замкнут

замкнут

S2        23-24

замкнут

разомкнут

разомкнут

S2        31-32

разомкнут

замкнут

замкнут

S2        43-44

замкнут

разомкнут

разомкнут

Положение вспомогательных и сигнальных контактов

Схема электрическая принципиальная автоматического

выключателя ВА51-ХХ-ХХ0010 (16) переменного тока



трехполюсного исполнения

с тепловыми и электромагнитными

расцепителями

без тепловых и электромагнитных

расцепителей

Схема электрическая принципиальная

автоматического выключателя

ВА51-ХХ-ХХ1210 (16) переменного тока

трехполюсного исполнения с независимым

расцепителем (без свободных

вспомогательных контактов)

128

128

Автоматические выключатели в литом корпусе

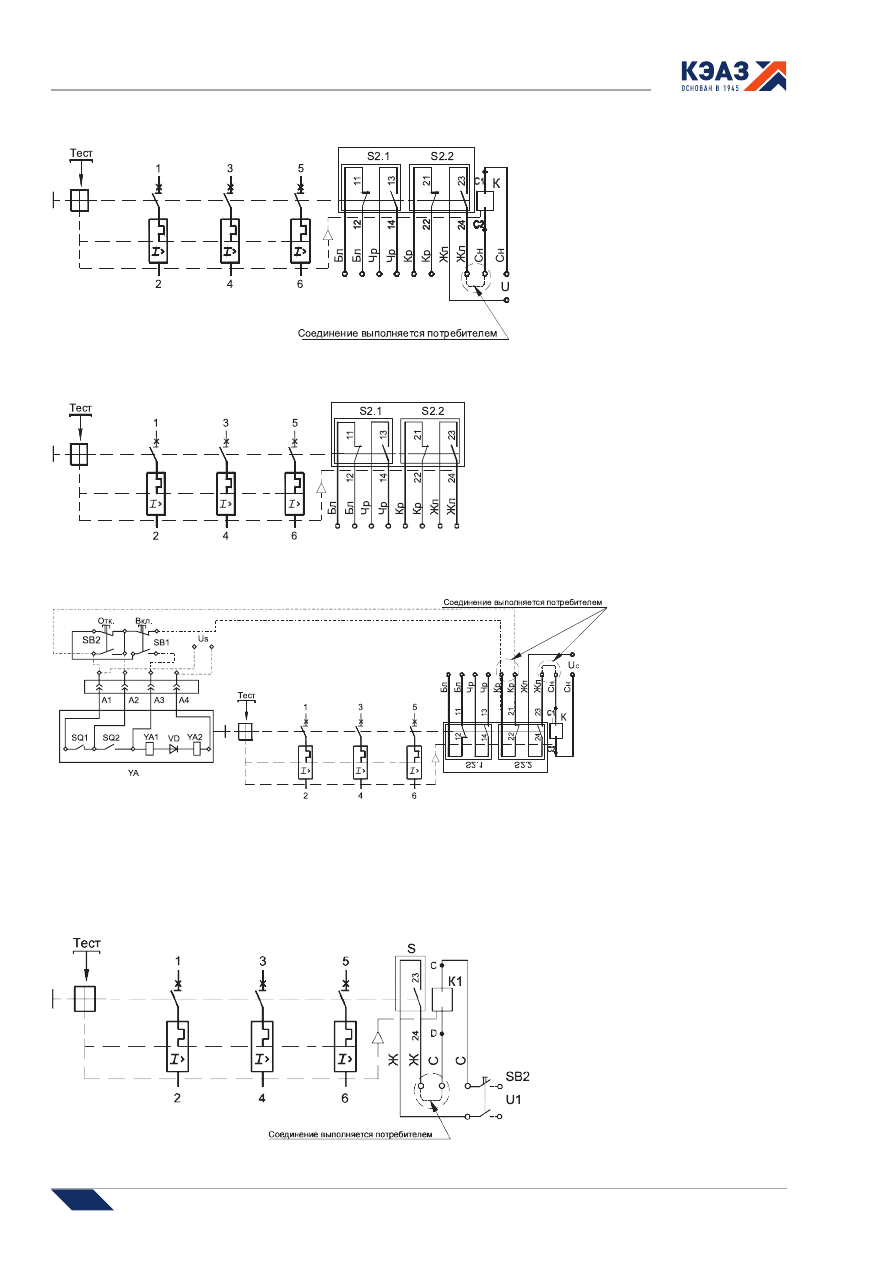

Схема электрическая принципиальная автоматических



выключателей ВА51-ХХ-ХХ1830 с электромагнитным

приводом, с независимым расцепителем и вспомогательными контактами

Примечание:

Схема рассчитана на применение независимого расцепителя и электромагнитного привода в цепях управления одной полярности (фазы).

При применении их в цепях управления, запитанных от разных фаз, в цепи привода применять вспомогательный контакт 11-12 взамен.

Схема электрическая принципиальная автоматического выключателя ВА51-ХХ-ХХ1810 (16) переменного

тока трехполюсного исполнения с независимым расцепителем и вспомогательными контактами

Схема электрическая принципиальная автоматического



выключателя ВА51-ХХ-ХХ1110 (16) переменного

тока трехполюсного исполнения со вспомогательными контактами (без независимого расцепителя)

Автоматические выключатели ВА51-ХХ-ХХ1210 (16) переменного тока трехполюсного исполнения с

независимым расцепителем без вспомогательных контактов

129

Автоматические выключатели в литом корпусе

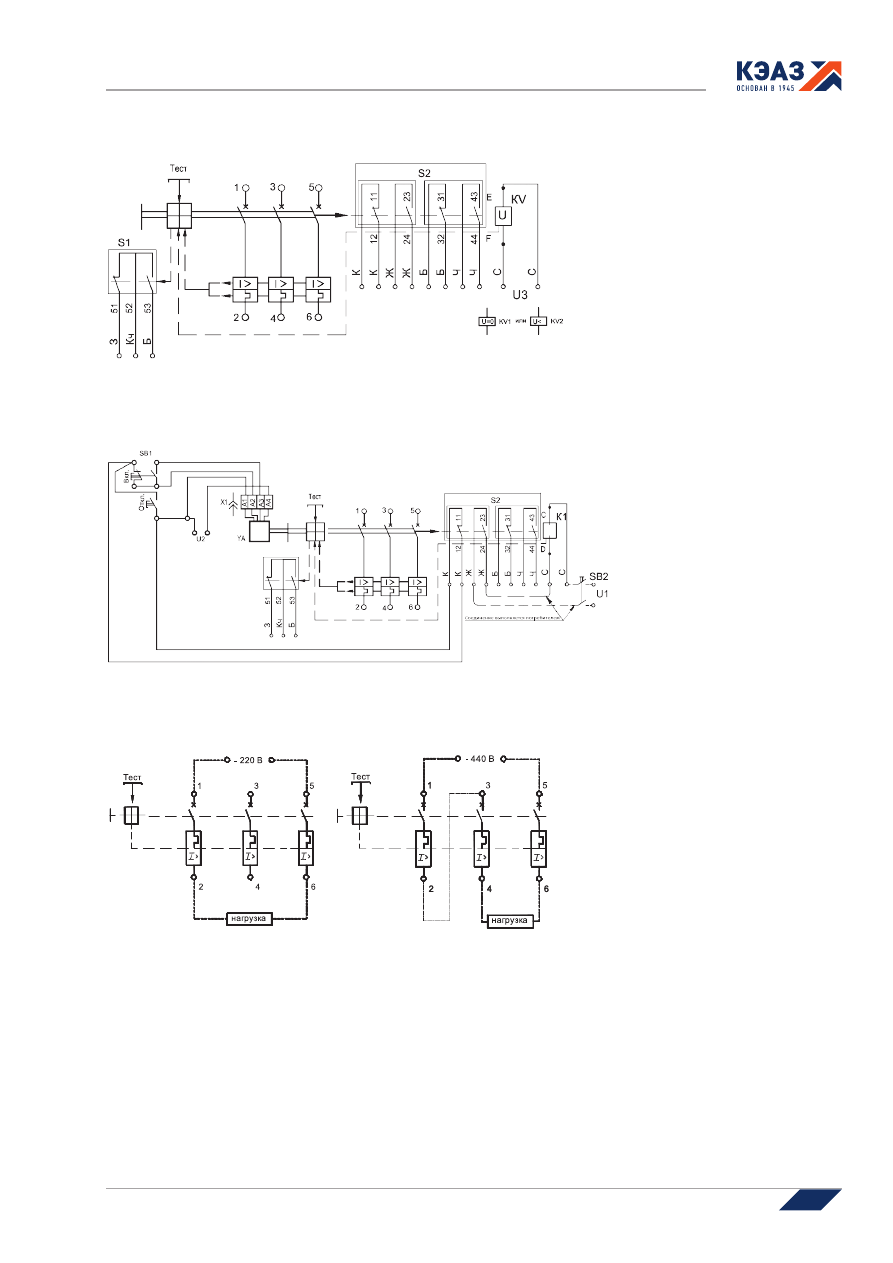

Схемы электрические принципиальные присоединения внешних проводников к зажимам автоматических



выключателей в цепях постоянного тока

Соединение зажимов 2-3 осуществляется потребителем.

Автоматические выключатели ВА51-39-ХХ5610 (16) с нулевым или минимальным расцепителем напряжения,

вспомогательными контактами сигнализации автоматического отключения и вспомогательными контактами

Автоматические выключатели ВА51-39-ХХ4730



стационарного исполнения с электромагнитным приводом,

независимым расцепителем, вспомогательными контактами сигнализации автоматического отключения и

вспомогательными контактами















содержание      ..     6      7      8      9     ..
