Выключатели-разъединители и разъединители низковольтные

210

Типоисполнение

Наименование параметра

ВНК-35

ВНК-37

ВНК-39

ВНК-41

ВНК-43

Номинальное рабочее напряжение для главной цепи (U

e

), В переменного

тока/постоянного тока

660/380

440/220

Номинальное напряжение изоляции, В

1000

Условный тепловой ток на открытом воздухе (I

the

), A

250

400

630

1000

1600

Условный тепловой ток в оболочке (I

the

), A

200

315

500

800

1280

Номинальная частота переменного тока, Гц

50

Номинальная включающая способность АС-23 В

2500

3150

5000

8000

5760

Номинальная отключающая способность АС-23 В

2000

2500

4000

6400

5360

Коммутационная износостойкость, циклы ВО

1000

500

Номинальный кратковременно выдерживаемый ток, кА

13

15

35

50

Номинальный условный ток короткого замыкания, кА

26

30

105

Механическая износостойкость, циклы ВО

1000

6300

6000

Поперечное сечение медных

проводников,

мм

max

120

240

2х240

-

-

шин, мм

min

-

4х30

4х50

6х60

8х80

max

2(5х30)

2(4х50)

 2(5х60)

2(5х80)

Категория применения

AC-21 B, AC-22 B, AC-23 B, DC-21 B, DC-22 B, DC-23 B

Степень защиты

IP00

Мощность, потребляемая аппаратом на 1 полюс, Вт

3,4

8,2

11,9

22,3

23

Выключатель нагрузки

- Группа изделий

ВНК

- Серия

Х

1

Х

2

- Обозначение условного теплового тока: 35 - 250 А; 37 - 400 А; 39 - 630 А; 41 - 1000 А; 43 - 1600 А

Х

3

- Количество полюсов и число направлений

1 - однополюсный на одно направление
2 - двухполюсный на одно направление
3 - трехполюсный на одно направление
4 - четырехполюсный на одно направление
5 - однополюсный на два направления
6 - двухполюсный на два направления
7 - трехполюсный на два направления

1

- Присоединение внешних зажимов: переднее

1

- Расположение плоскости присоединения внешних зажимов: параллельно плоскости монтажа

3

- Вид ручного привода: передняя рукоятка

Х

4

- Наличие вспомогательных котактов: 0 - отсутствие; 1 - наличие

N

- Наличие нулевого рабочего проводника

Х

5

…А

- Номинальный ток, А: 250; 400; 630; 1000; 1600

Х

6

- Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ3; Т3

КЭАЗ

- Торговая марка

Выключатель нагрузки ВНК-X

1

X

2

-X

3

-1-1-3-X

4

-N-X

5

…А-Х

6

-КЭАЗ

Пример записи



условного обозначения выключателя нагрузки на условный тепловой ток 250 А, трехполюсный, на одно

направление, без вспомогательных контактов, без нулевого рабочего проводника, климатического исполнения УХЛ3:

Выключатель нагрузки ВНК-35-31130-250А-УХЛ3-КЭАЗ

Структура условного обозначения

Технические характеристики

Выключатели-разъединители и разъединители низковольтные

211

Артикулы

Комплект поставки

Наименование

Количество

полюсов

Номинальный

ток,  А

Номинальное

напряжение, В

Номинальный

кратковременно

выдерживаемый

ток, kA

Артикул

ВНК-35-31130-250А-IP32-УХЛ3

3

250

660/380

13

113120

ВНК-35-31130-250А-IP54-УХЛ3

3

250

660/380

13

120133

ВНК-35-31130-250А-Л-IP32-УХЛ3

3

250

660/380

13

120129

ВНК-35-31130N-250А-IP32-УХЛ3

3

250

660/380

13

120126

ВНК-35-31130N-250А-Л-IP32-УХЛ3

3

250

660/380

13

120128

ВНК-35-31131-250А-IP32-УХЛ3

3

250

660/380

13

120132

ВНК-35-31131-250А-IP54-УХЛ3

3

250

660/380

13

221282

ВНК-35-31131N-250А-IP32-УХЛ3

3

250

660/380

13

120130

ВНК-35-71130-250А-IP32-УХЛ3

3

250

660/380

13

120008

ВНК-35-71130N-250А-IP32-УХЛ3

3

250

660/380

13

120127

ВНК-35-71131-250А-IP32-УХЛ3

3

250

660/380

13

236041

ВНК-37-31130-400А-IP32-Т3

3

400

660/380

13

120136

ВНК-37-31130-400А-IP32-УХЛ3

3

400

660/380

13

113121

ВНК-37-31130N-400А-IP32-УХЛ3

3

400

660/380

13

120139

ВНК-37-31131-400А-IP32-УХЛ3

3

400

660/380

13

120135

ВНК-37-71130-400А-IP32-УХЛ3

3

400

660/380

13

120009

ВНК-37-71130-400А-Л-IP32-УХЛ3

3

400

660/380

13

120138

ВНК-37-71131-400А-IP32-УХЛ3

3

400

660/380

13

120137

ВНК-39-31130-630А-IP32-УХЛ3

3

630

660/380

15

217529

ВНК-39-31130-630А-IP54-УХЛ3

3

630

660/380

15

113122

ВНК-39-31130N-630А-IP32-УХЛ3

3

630

660/380

15

120142

ВНК-39-31131-630А-IP32-УХЛ3

3

630

660/380

15

120143

ВНК-39-31131-630А-IP54-УХЛ3

3

630

660/380

15

120141

ВНК-39-71130-630А-IP32-УХЛ3

3

630

660/380

15

120144

ВНК-39-71130N-630А-Л-IP32-УХЛ3

3

630

660/380

15

237222

ВНК-41-21131-1000А-IP32-УХЛ3

3

1000

660/380

35

120145

ВНК-41-31130-1000А-IP32-УХЛ3

3

1000

660/380

35

113123

ВНК-41-31130-1000А-IP54-УХЛ3

3

1000

660/380

35

120147

ВНК-41-31130-1000А-Л-IP54-УХЛ3

3

1000

660/380

35

120148

ВНК-41-31130-800А-IP32-УХЛ3

3

1000

660/380

35

120146

ВНК-41-31131-1000А-IP32-УХЛ3

3

1000

660/380

35

120149

ВНК-41-31131-1000А-IP54-УХЛ3

3

1000

660/380

35

221283

ВНК-43-31130-1600А-IP32-УХЛ3

3

1600

660/380

50

217528

ВНК-43-31130-1600А-IP54-УХЛ3

3

1600

660/380

50

113125

ВНК-43-31130-1600А-Л-IP54-УХЛ3

3

1600

660/380

50

120150

ВНК-43-31131-1600А-IP32-УХЛ3

3

1600

660/380

50

120151

ВНК-43-31131-1600А-IP54-УХЛ3

3

1600

660/380

50

221293

ВНК-43-31131-1600А-Л-IP32-УХЛ3

3

1600

660/380

50

120152

Наименование

ВНК-35

ВНК-37

ВНК-39

ВНК-41

ВНК-43

Выключатель нагрузки ВНК

+

+

+

+

+

Крепежные детали для крепления внешних проводников

+

+

+

+

+

Рукоятка

+

+

+

+

+

Эксплуатационная документация

+

+

+

+

+

Выключатели-разъединители и разъединители низковольтные

212

280

41

A

40       65         65

12,5

168

143

30

41

300
379

А

42

144

А-А

70

4

123

     205-275
             295-365

362

122           100

344

16

9

260
326

33

285,5

4

70

15

А

63      65       65      69

368

343

314

30

15,5

171,5

32

8

22

44

Ø18

Ø4,5

50

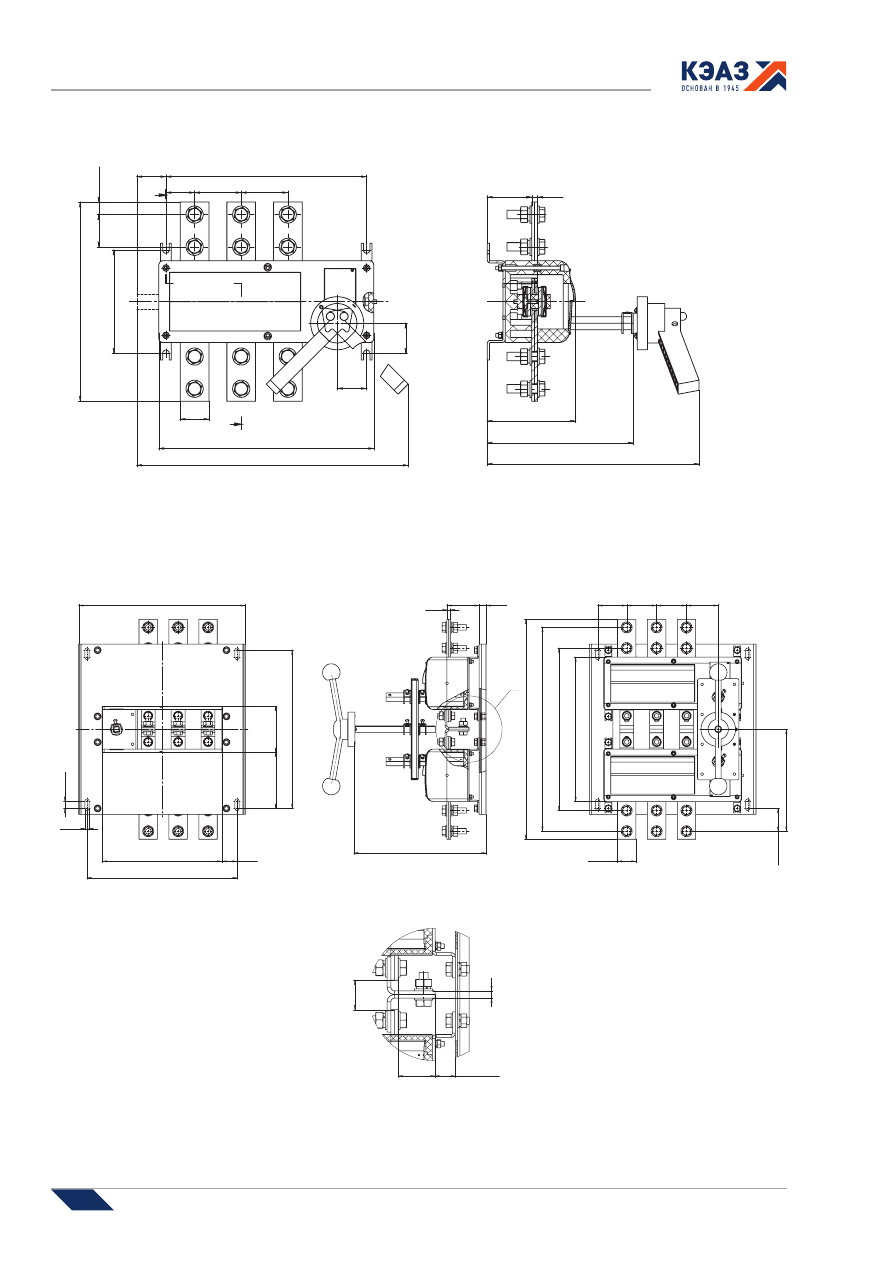

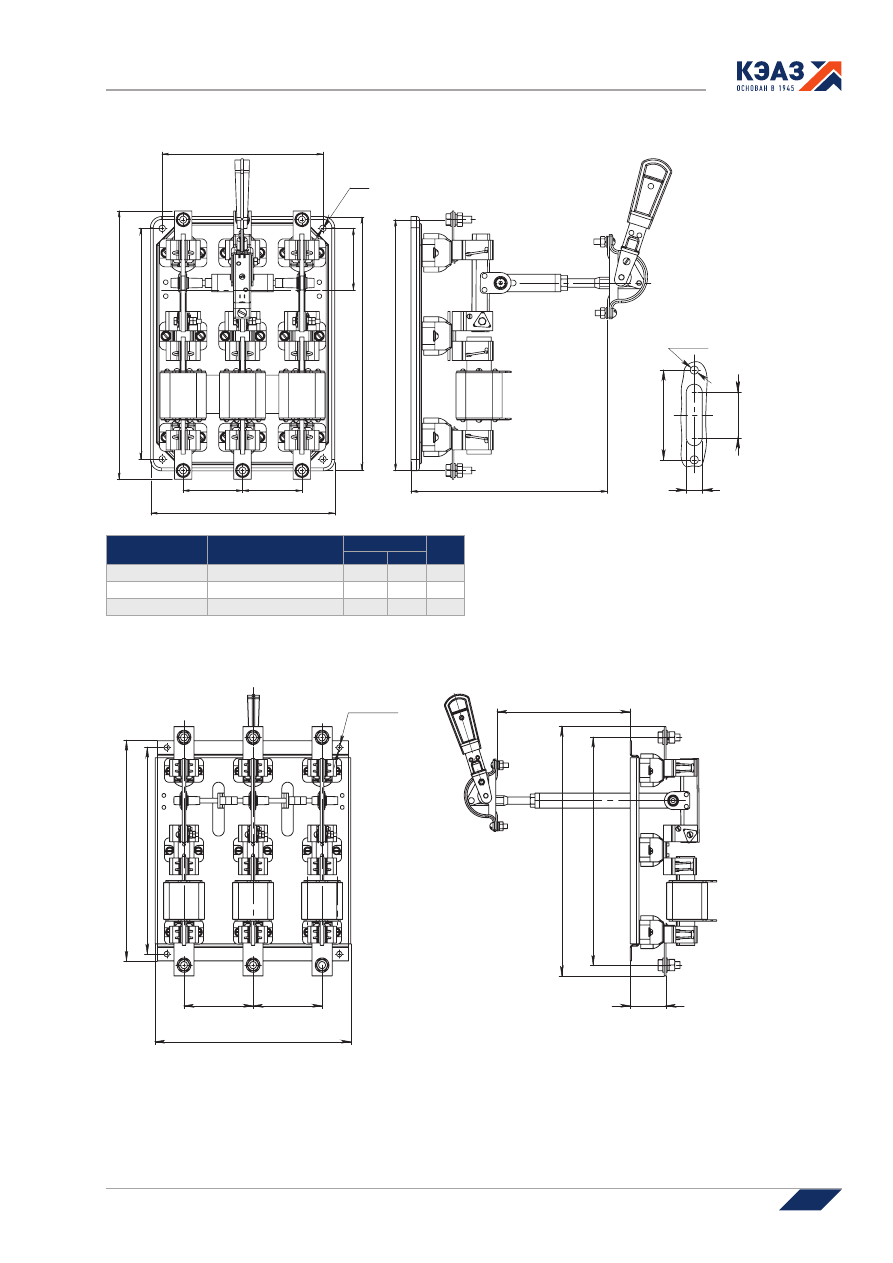

Выключатель-разъединитель ВНК-35-31130 на одно направление

Масса не более, кг - 3,81

Отверстия в оболочке для

установки привода аппарата

на одно направление

Выключатель-разъединитель ВНК-35-71130 на два направления

Отверстия в оболочке для

установки  привода аппарата на два

направления

Масса не более, кг  - 11,9

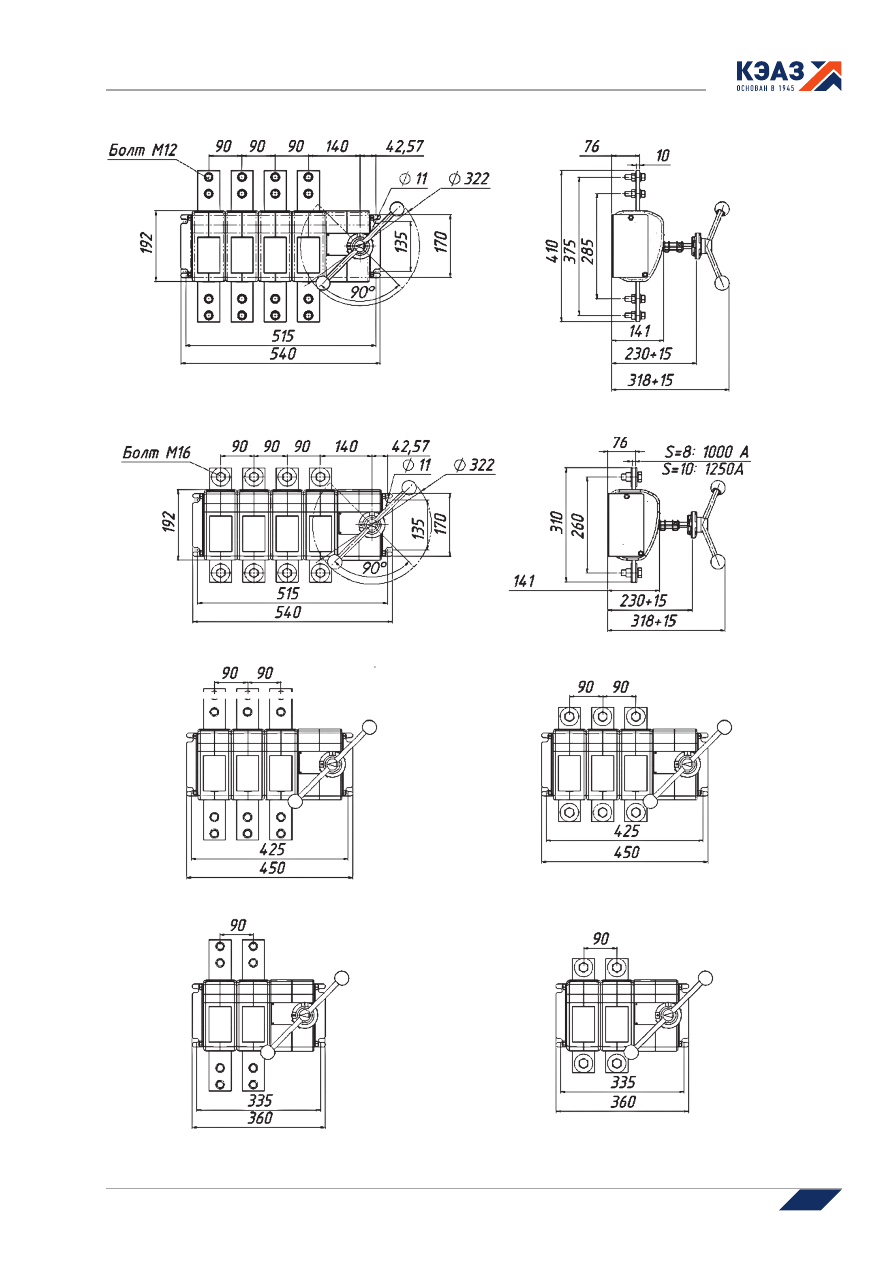

Габаритные, установочные, присоединительные размеры и масса

Выключатели-разъединители и разъединители низковольтные

213

280

41

12,5

40         65            65

168

144

143

30

41

42

300
379

А

А

А-А

62

8

123

      205-275

                 295-365

362

260
326

33

9

16

122            100

344

8

70        15

А

287

63      65       65      69

368

343

314

30

15,5

171,5

32

8

22

39

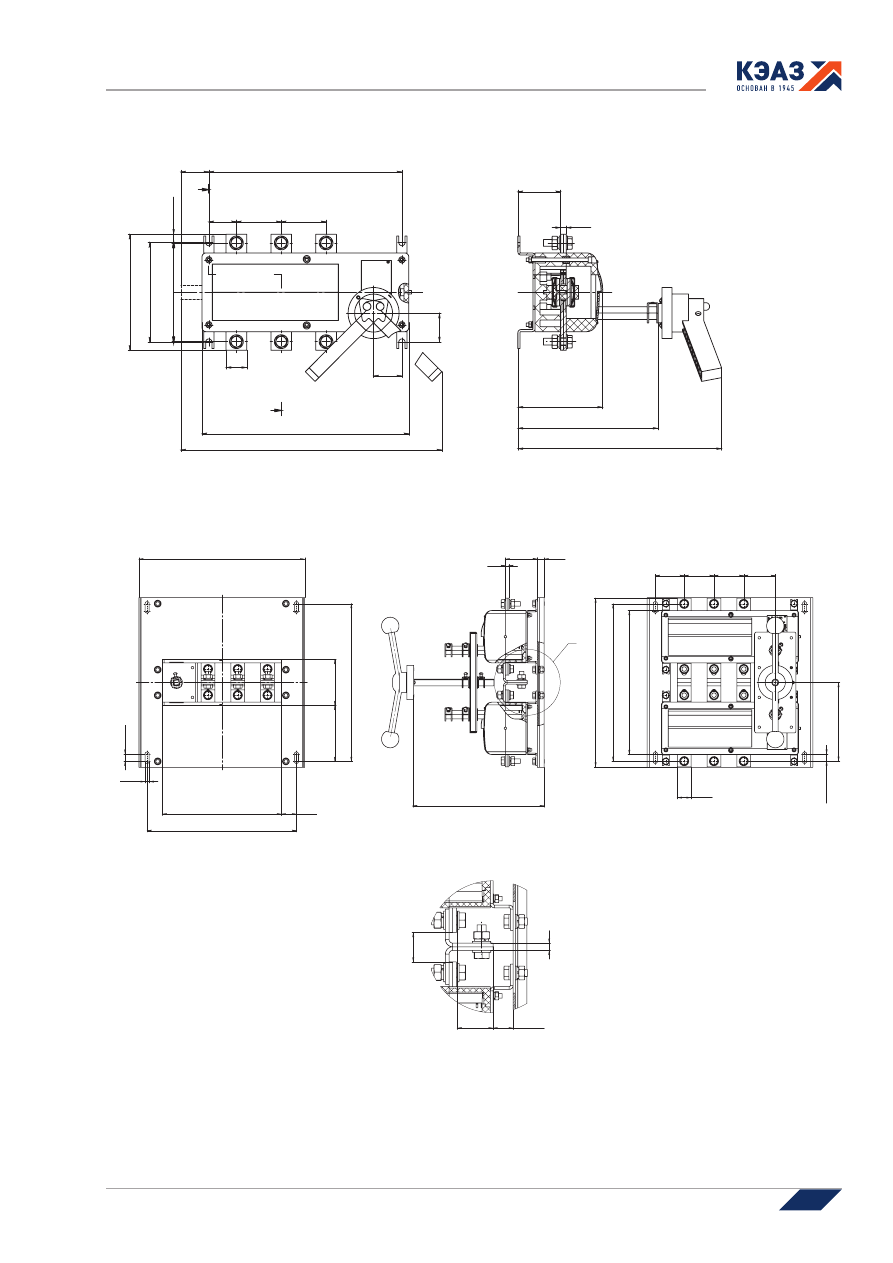

Выключатель-разъединитель ВНК-37-31130 УХЛ3 на одно направление

Масса не более, кг  - 4,05

Выключатель-разъединитель ВНК-37-71130 УХЛ3 на два направления

Масса не более, кг  - 12,5

Выключатели-разъединители и разъединители низковольтные

214

280

41

17

,5

40         65            65

А

45

278

144

300
379

42

41

40

А

А-А

62           8

123

     205-275

                  295-365

362

122           100

344

260
326

33

9

16

287

70        15

8

А

63      65      65       69

478

443

353

314

40

49,5

221,5

32

8

40               22

Выключатель-разъединитель ВНК-39-31130 на одно направление

Выключатель-разъединитель ВНК-39-71130 на два направления

Масса не более, кг  - 14,5

Масса не более, кг  - 6,7

Выключатели-разъединители и разъединители низковольтные

215

Выключатель-разъединитель ВНК-43-41130

Масса не более,

кг  - 23,5

Выключатель-разъединитель ВНК-41-41130

Масса не более,

кг  - 21,8

Выключатель-разъединитель ВНК-43-31130

Масса не более,

кг  - 18,8

Масса не более,

кг  - 17,5

Выключатель-разъединитель ВНК-43-21130

Масса не более,

кг  - 14,1

Масса не более,

кг  - 13,2

Выключатель-разъединитель ВНК-41-31130

Выключатель-разъединитель ВНК-41-21130

Выключатели-разъединители и разъединители низковольтные

216

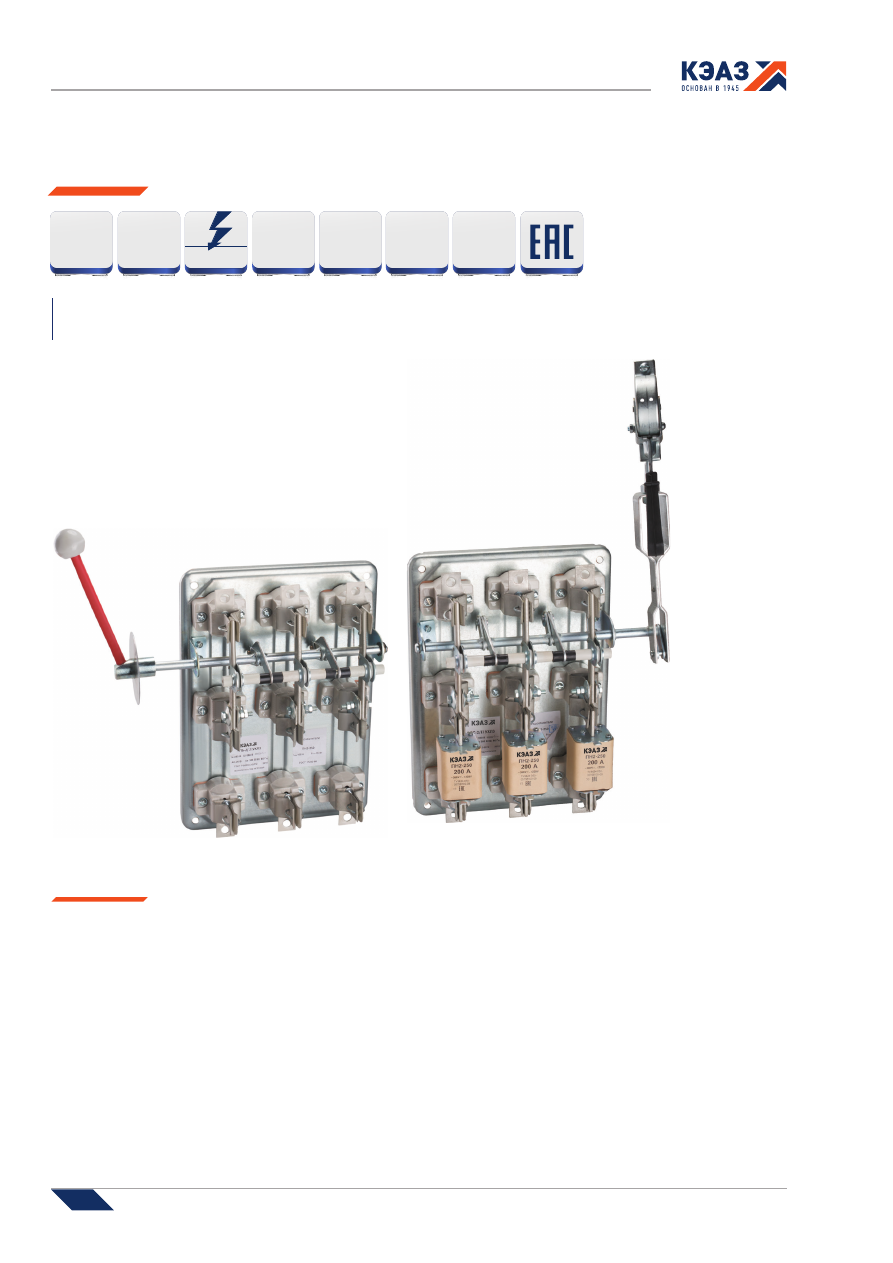

Предназначены для пропускания номинальных  токов включения и отключения,  а также нечастых (не более 5 в час)

неавтоматических коммутаций электрических  цепей переменного тока частотой  50 Гц, напряжением до 500 В

в устройствах  распределения электрической энергии.

Разъединители-предохранители серии РП

ТУ3424-063-05758109-2012

Соответствуют требованиям ГОСТ Р 50030.3

Преимущества



Реализация любых технических решений

        - полный ассортимент номенклатуры на токи от 100 до 1600 А;
        - различные виды ручного привода.



Обеспечение надежности работы и безопасности эксплуатации

        - контактная система ножевого типа с видимым разрывом цепи;
        - применение предохранителей позволяет организовать защиту от КЗ и перегрузок;
        - токоведущие элементы изготовлены из электротехнической меди марки М1;
        - применение механически прочных и не поддерживающих горение пластических материалов.



Расширенные области применения

        - возможность применение в суровых условиях эксплуатации - климатическое исполнение УХЛ.

ДО

1600 А

-60°С

+40°С

500 В

АС

1кВ

гарантия

3

года

IP00

МЕДЬ

Выключатели-разъединители и разъединители низковольтные

217

Разъединитель-предохранитель

- Группа изделий

РП

- Серия

Х

1

- Вид ручного привода: Б - боковая смещенная рукоятка; С - передняя смещенная рукоятка;
  Ц - центральный привод

Х

Х

3

- Обозначение условного теплового тока: 1 - 100 А; 2 - 250 А; 4 - 400 А; 6 - 630 А; 10 - 1000 А; 16 - 1600 А

2

- Длина вала - 205 мм

Х

4

- Исполнение привода: Л - левое; П - правое

Х

5

…А

- Номинальный ток,  А: 100; 250; 400; 630; 1000; 1600

Х

6

Х

7

- Комплектность плавкими вставками: Без ПВ - без плавких вставок; ПВ - с плавкими вставками

УХЛ3

- Климатическое исполнение и категория размещения

Х

8

- Вид приемки: АЭС, ПЗ, РЕГ

КЭАЗ

- Торговая марка

Разъединитель-предохранитель РП Х

1

2

Х

3

/2Х

4

5

…А-Х

6

Х

7

-УХЛ3-X

8

-КЭАЗ

Пример записи условного обозначения разъединителя-предохранителя с передней смещенной рукояткой,  левым приводом на

номинальный ток 100 А, без плавких вставок, климатического исполнения УХЛ3:
Разъединитель-предохранитель РПС-1/Л-100А-БезПВ-УХЛ3-КЭАЗ

Структура условного обозначения

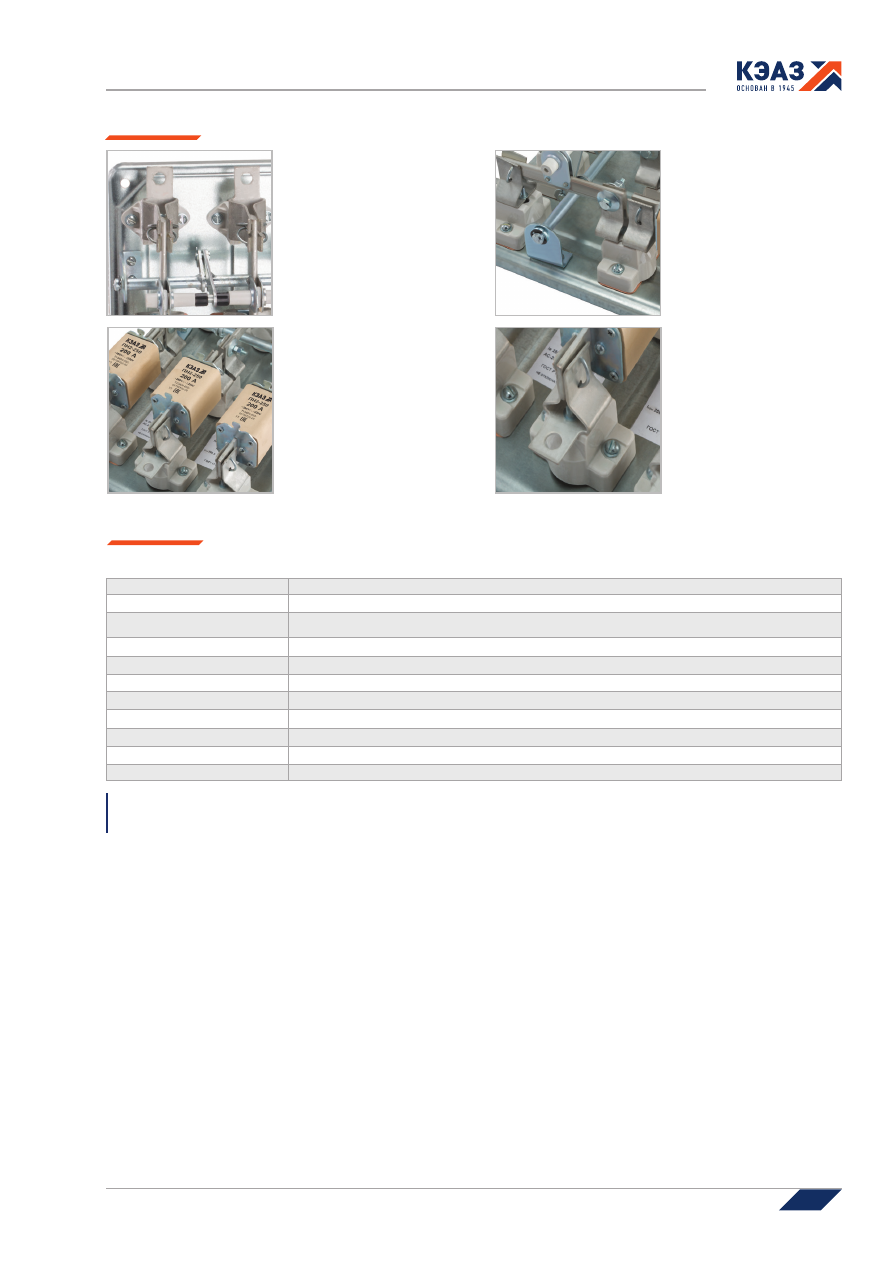

Особенности конструкции

Основными частями

разъединителя являются

ножи, контактные и осевые

стойки, смонтированные на

общей плите. Все резьбовые

соединения предохранены от

самоотвинчивания.

Конструкция разъединителей

позволяет устанавливать

предохранители серий ППН

и ПН2 (в зависимости от

номинально тока).

Необходимое контактное

нажатие обеспечивается

пружинами на контактных

стойках и сферическими

шайбами на шарнирных

стойках.

Изоляторы из премикса

обеспечивают высокую

трекингостойкость,

прочность и надежную

изоляцию токоведущих

частей.

Выключатели-разъединители и разъединители низковольтные

218

Типоисполнение

Наименование параметра

РПС-1

РПБ-1

РПЦ-1

РПС-2

РПБ-2

РПЦ-2

РПС-4

РПБ-4

РПЦ-4

РПС-6

РПБ-6

РПЦ-6

РПС-10

РПБ-10

РПЦ-10

РПС-16

РПБ-16

РПЦ-16

Номинальное рабочее напряжение (U

e

), В

380АС

500АС

Номинальный рабочий ток (I

e

), А

100

250

400

630

1000

1600

Номинальная частота переменного тока, Гц

50 и 60

Номинальная включающая и отключающая способность при напряжении

1,05 U

e

, коэффициенте мощности 0,95, при токе 1,5 I

e

, циклов ВО

10

Номинальный условный ток короткого замыкания (I

cc

), kA

20

30

32

50

Встраиваемые плавкие вставки предохранителей

ПН2-100 ПН2-250 ПН2-400 ППН-39

ППН-41

ППН-41

Номинальный ток плавких вставок, А

100

250

400

630

1000

1601

Максимальные потери мощности плавких вставок, Вт

16

34

56

48

84

90

Сечение жил проводов и кабелей, мм

2

 - min

10

70

120

150

8x60 или 3х150

2 (8х60)

                                                                   - max

50

150

3х120

4х120 2 (6х60) или 6 (3х120) 2 (10х60)

Номинальный режим работы

продолжительный

Степень защиты

IP00

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0

0

Категория применения по ГОСТ Р 50030.3

AC-20 B

Механическая износостойкость, циклов ВО, не менее

2500

Технические характеристики

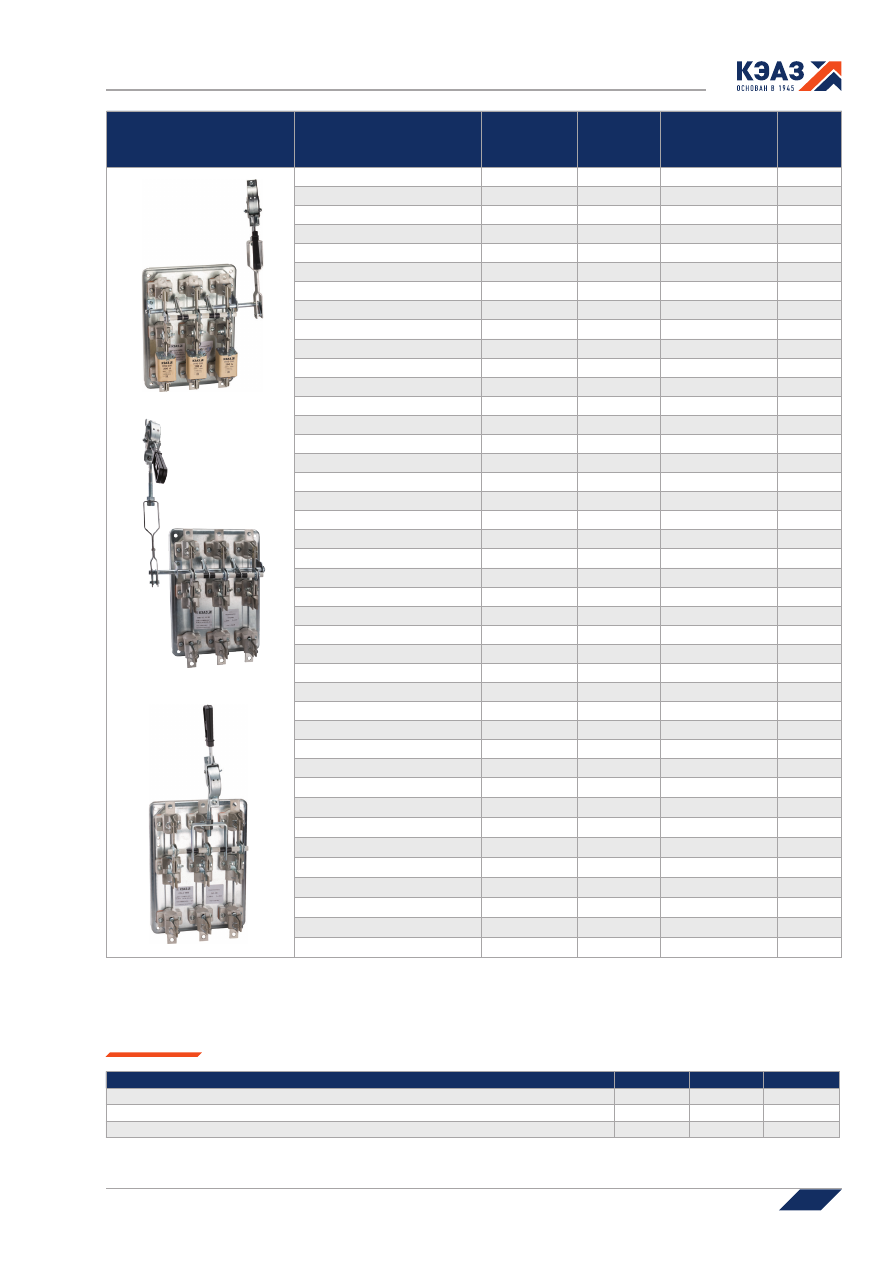

Артикулы

Наименование

Номинальный

ток,  А

Номинальное

напряжение,

В

Номинальный

условный ток

короткого

замыкания (I

cc

), kA

Артикул

РПБ-1Л-100А-безПВ-У3

100

380

20

111457

РПБ-1П-100А-безПВ-У3

100

380

20

111458

РПБ-1П-100А-ПВ100А-УХЛ3

100

380

20

120032

РПС-1Л-100А-безПВ-У3

100

380

20

111465

РПС-1Л-100А-ПВ100А-УХЛ3

100

380

20

120028

РПС-1П-100А-безПВ-У3

100

380

20

111466

РПС-1П-100А-ПВ100А-УХЛ3

100

380

20

120022

РПЦ-1-100А-безПВ-У3

100

380

20

111473

РПБ-2Л-250А-безПВ-У3

250

380

20

111459

РПБ-2Л-250А-ПВ250А-УХЛ3

250

380

20

120052

РПБ-2П-250А-безПВ-У3

250

380

20

111460

РПБ-2П-250А-ПВ250А-УХЛ3

250

380

20

120051

РПС-2/2П-250А-ПВ250А-УХЛ3

250

380

20

120042

РПС-2Л-250А-безПВ-У3

250

380

20

111467

РПС-2Л-250А-ПВ100А-УХЛ3

250

380

20

120048

РПС-2Л-250А-ПВ160А-УХЛ3

250

380

20

120045

РПС-2Л-250А-ПВ250А-УХЛ3

250

380

20

120044

РПС-2П-250А-безПВ-У3

250

380

20

111468

РПС-2П-250А-ПВ160А-УХЛ3

250

380

20

120038

РПС-2П-250А-ПВ200А-УХЛ3

250

380

20

120037

РПС-2П-250А-ПВ250А-УХЛ3

250

380

20

120036

РПЦ-2-250А-безПВ-У3

250

380

20

111474

РПЦ-2-250А-ПВ250А-УХЛ3

250

380

20

120053

РПБ-4Л-400А-безПВ-У3

400

380

30

111461

РПБ-4Л-400А-ПВ400А-УХЛ3

400

380

30

120061

РПБ-4П-400А-безПВ-У3

400

380

30

111462

РПБ-4П-400А-ПВ400А-УХЛ3

400

380

30

120060

Выключатели-разъединители и разъединители низковольтные

219

Наименование

Номинальный

ток,  А

Номинальное

напряжение,

В

Номинальный

условный ток

короткого

замыкания (I

cc

), kA

Артикул

РПС-4/2Л-400А-безПВ-УХЛ3

400

380

30

120059

РПС-4/2П-400А-безПВ-УХЛ3

400

380

30

120057

РПС-4Л-400А-безПВ-У3

400

380

30

111469

РПС-4Л-400А-ПВ400А-УХЛ3

400

380

30

120058

РПС-4П-400А-безПВ-У3

400

380

30

111470

РПС-4П-400А-ПВ315А-УХЛ3

400

380

30

120056

РПС-4П-400А-ПВ355А-УХЛ3

400

380

30

120055

РПС-4П-400А-ПВ400А-УХЛ3

400

380

30

120054

РПЦ-4-400А-безПВ-У3

400

380

30

111475

РПЦ-4-400А-ПВ400А-УХЛ3

400

380

30

120062

РПБ-6Л-630А-безПВ-У3

630

380

32

111463

РПБ-6Л-630А-ПВ630А-УХЛ3

630

380

32

220028

РПБ-6П-630А-безПВ-У3

630

380

32

111464

РПБ-6П-630А-ПВ630А-УХЛ3

630

380

32

120067

РПС-6Л-630А-безПВ-У3

630

380

32

111471

РПС-6Л-630А-ПВ630А-УХЛ3

630

380

32

120066

РПС-6П-630А-безПВ-У3

630

380

32

111472

РПС-6П-630А-ПВ355А-УХЛ3

630

380

32

120065

РПС-6П-630А-ПВ630А-УХЛ3

630

380

32

120063

РПЦ-6-630А-безПВ-У3

630

380

32

111476

РПЦ-6-630А-ПВ630А-УХЛ3

630

380

32

120069

РПБ-10П-1000А-безПВ-У3

1000

500

50

114081

РПБ-10П-1000А-ПВ1000А-УХЛ3

1000

500

50

120078

РПБ-10П-1000А-ПВ800А-УХЛ3

1000

500

50

120079

РПС-10/2Л-1000А-безПВ-УХЛ3

1000

500

50

120077

РПС-10/2Л-1000А-ПВ1000А-УХЛ3

1000

500

50

120076

РПС-10/2П-1000А-ПВ1000А-УХЛ3

1000

500

50

120073

РПС-10Л-1000А-безПВ-У3

1000

500

50

118305

РПС-10Л-1000А-ПВ1000А-УХЛ3

1000

500

50

120074

РПС-10Л-1000А-ПВ800А-УХЛ3

1000

500

50

120075

РПС-10П-1000А-безПВ-У3

1000

500

50

118306

РПС-10П-1000А-ПВ1000А-УХЛ3

1000

500

50

120070

РПС-10П-1000А-ПВ630А-УХЛ3

1000

500

50

120072

РПС-10П-1000А-ПВ800А-УХЛ3

1000

500

50

120071

РПЦ-10-1000А-безПВ-УХЛ3

1000

500

50

120081

РПЦ-10-1000А-ПВ1000А-УХЛ3

1000

500

50

120082

РПБ-16П-1600А-ПВ1600А-УХЛ3

1600

500

50

120089

РПС-16Л-1600А-безПВ-УХЛ3

1600

500

50

120087

РПС-16Л-1600А-ПВ1600А-УХЛ3

1600

500

50

120088

РПС-16П-1600А-безПВ-УХЛ3

1600

500

50

120083

РПС-16П-1600А-ПВ1600А-УХЛ3

1600

380

50

120084

Комплект поставки

Наименование

РПС

РПБ

РПЦ

Разъединитель-предохранитель

+

+

+

Крепежные детали для крепления внешних проводников

+

+

+

Эксплуатационная документация

+

+

+

Выключатели-разъединители и разъединители низковольтные

220

Типоисполнение

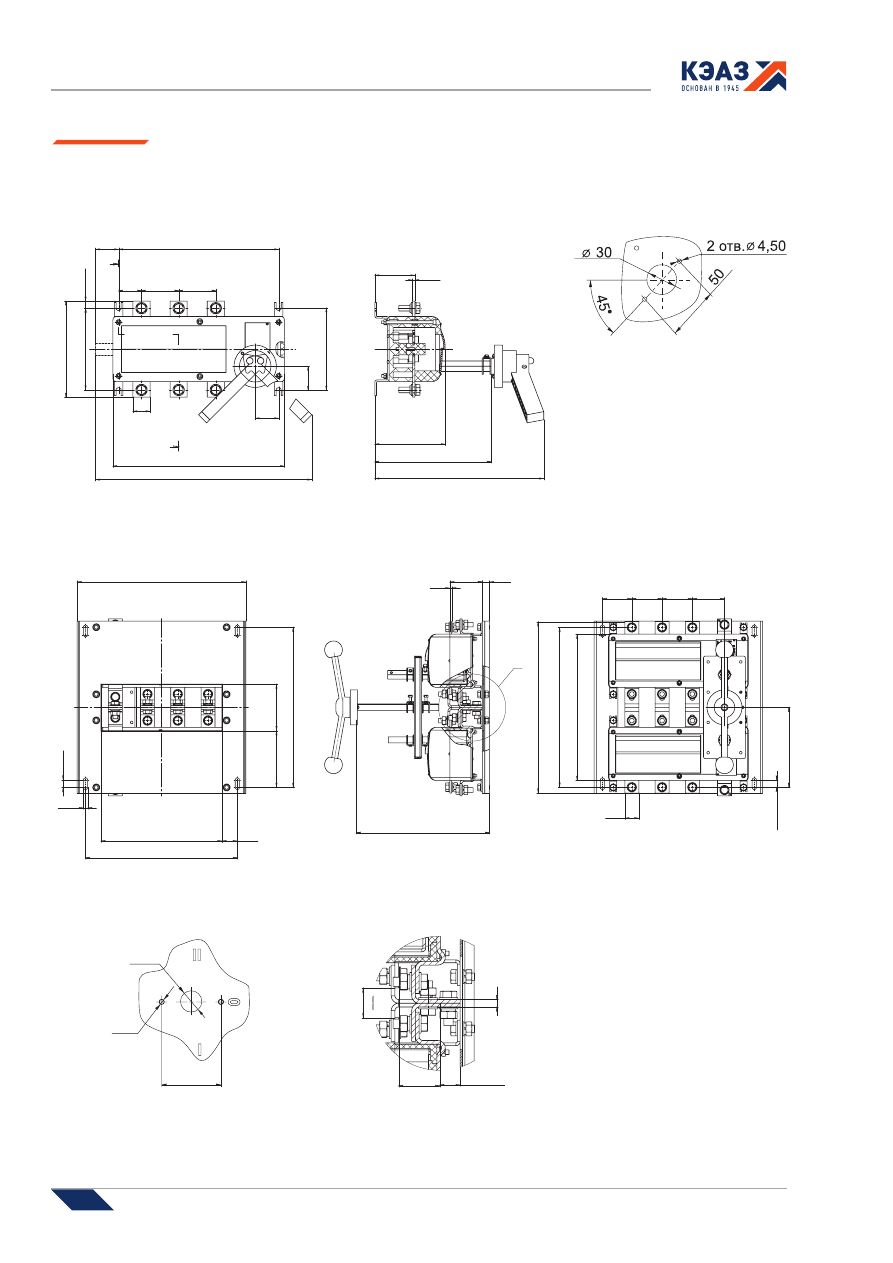

Размеры, мм

Масса не более, кг

А

А1 А2

а

а1

B

B1

B2

B3

B4

b

b1 d

h

L

L1

I

без плавких

вставок

с плавкими

вставками

РПС-1

230 330 85

17

17

364

299

319

156

10

154

87

9

172

264 336,5 180

4

4,9

РПС-2

315

340 166,5 12,5 164

190

4,8

6,32

РПС-4

359

384

185 12,5 154

193

5,8

8,3

РПС-6

300 345 120 11,5 20 368 380,5 416,5

177

18

173

90

205 340 420 225

7,8

10,5

С передней смещенной рукояткой

Типоисполнение

Размеры, мм

Масса, кг

А

А1

А2

L

L1

B

B1

B2

I

I1

b1

b2

d

d1

РПБ-1

230

330

85

264

336,5

364

299

319

180

197,5

154

160

9

20

4,9

РПБ-2

315

340

164

170.5

25

7,51

РПБ-4

359

384

154

179

9,2

РПБ-6

300

345

120

380

439,5

368

380,5 416,5

225

242,5

173

184.5

35

11,05

Отверстия в оболочке для

установки боковой

смещенной рукоятки

С боковой смещенной рукояткой

Отверстия в

оболочке для

установки

привода

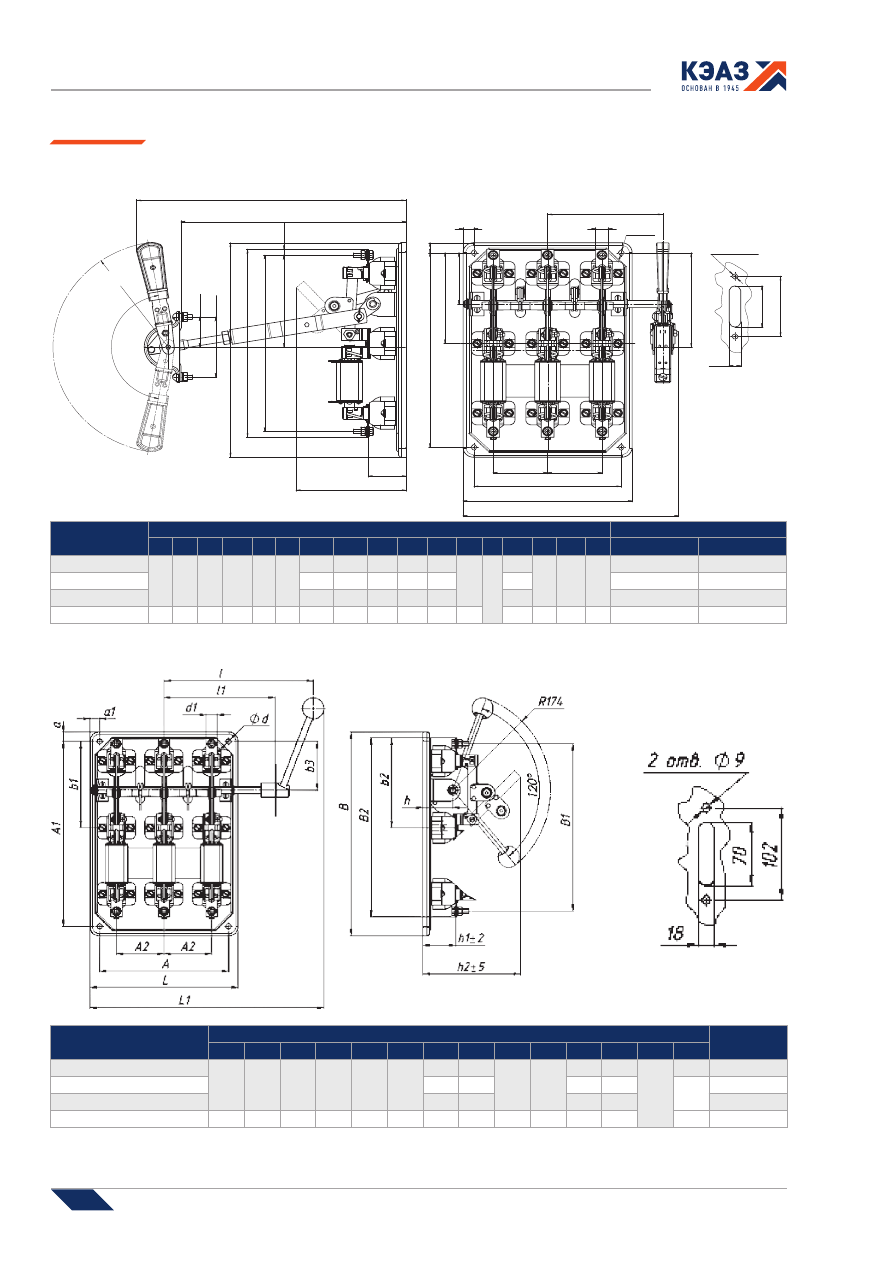

Габаритные размеры и масса

425±15

355±15

R180

a1

160

°

51

102

B

B2

B1

B3                   B4

59±2

h+5

A2               A2

A
L

                   L1

A1

a

b

b1

l

d

Ø9

2 отв.

Ø9

160

18

70

102

Выключатели-разъединители и разъединители низковольтные

221

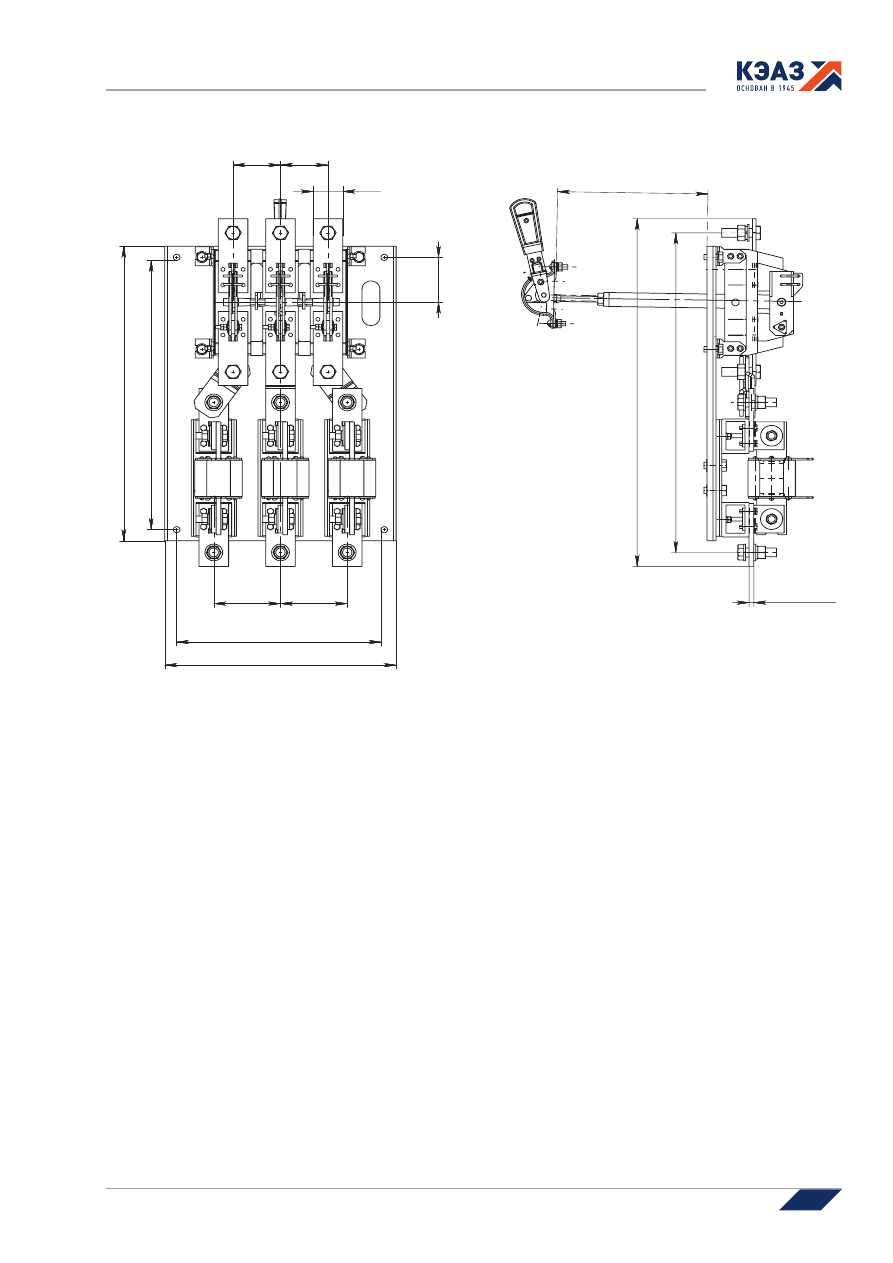

С центральным приводом на ток 630 А (РПЦ-6)

368

345

120                 120

340

4 отв.

Ø9

230±10

416,5

380,5

62

Масса, не более - 10,5 кг

Типоисполнение Условный тепловой ток

Размеры, мм Масса,

кг

В1

В2

РПЦ-1

100

299

319

4,9

РПЦ-2

250

315

340

6,32

РПЦ-4

400

359

384

8,3

С центральным приводом на токи 100 А, 250 А и 400 А

2 отв.

Ø9

102

52

18

230

Ø9

B2

B1

330

364

290±5

85                    85

264

87

Отверстия в

оболочке для

установки привода

Выключатели-разъединители и разъединители низковольтные

222

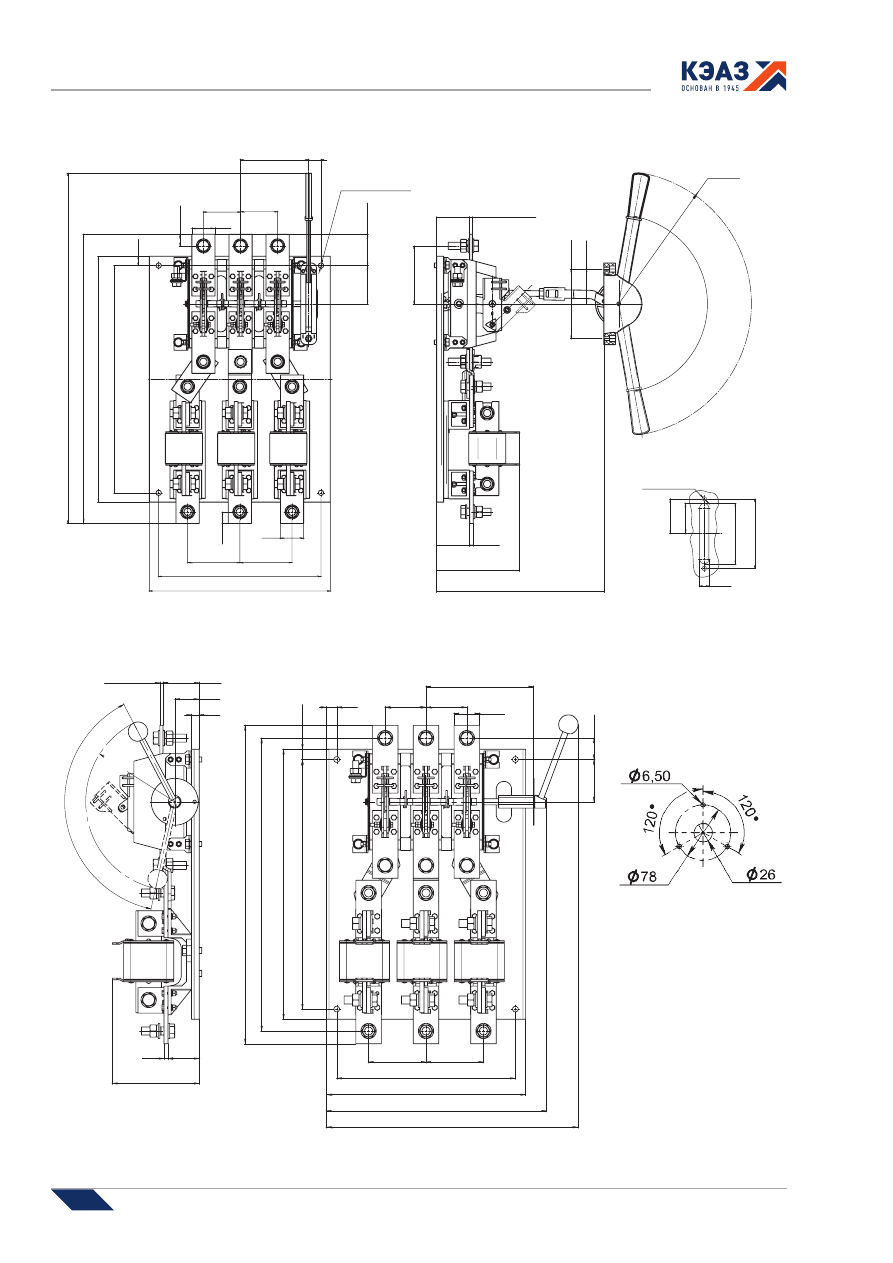

С передней смещенной рукояткой на ток 1000 А и 1600 А (РПС-10, РПС-16)

Масса, не более: РПС-10 - 26,35 кг

                            РПС-16 - 29,3 кг

147        27

4 отв.

Ø11

82,5               67

,5

80        80
50

25

20

          756

624

530

490

50

25

112,5       112,5

350
390

R286

S=6 1000 А

S=8 1600 A

71

125

150

75

160

°

71       8

       179

                 360±15

Отверстия в оболочке

для установки привода

2 отв.

Ø9

75

65

130

150

20

С боковой смещенной рукояткой на ток 1000 А и 1600 А

Масса, не более: РПБ-10 - 26,35 кг

                           РПБ-16 - 29,3 кг

Отверстия в оболочке для

установки привода

S=6 1000 A

S=8 1600 A

71
48
15

20

20

80             80

210

50

42

83

625

575

530

490

R174

140

°

8          61

170

112,5              112,5

350
390
     431
            493

Выключатели-разъединители и разъединители низковольтные

223

С центральным приводом на ток 1000 А и 1600 А (РПЦ-10, РПЦ-16)

Масса, не более: РПЦ-10 - 26,35 кг

                           РПЦ-16 - 29,3 кг

80           80

50

530

484,5

82,5

112,5              112,5

344,5

390

250±10

625,4

575

S=6: 1000 A

S=8: 1600 A

Выключатели-разъединители и разъединители низковольтные

224

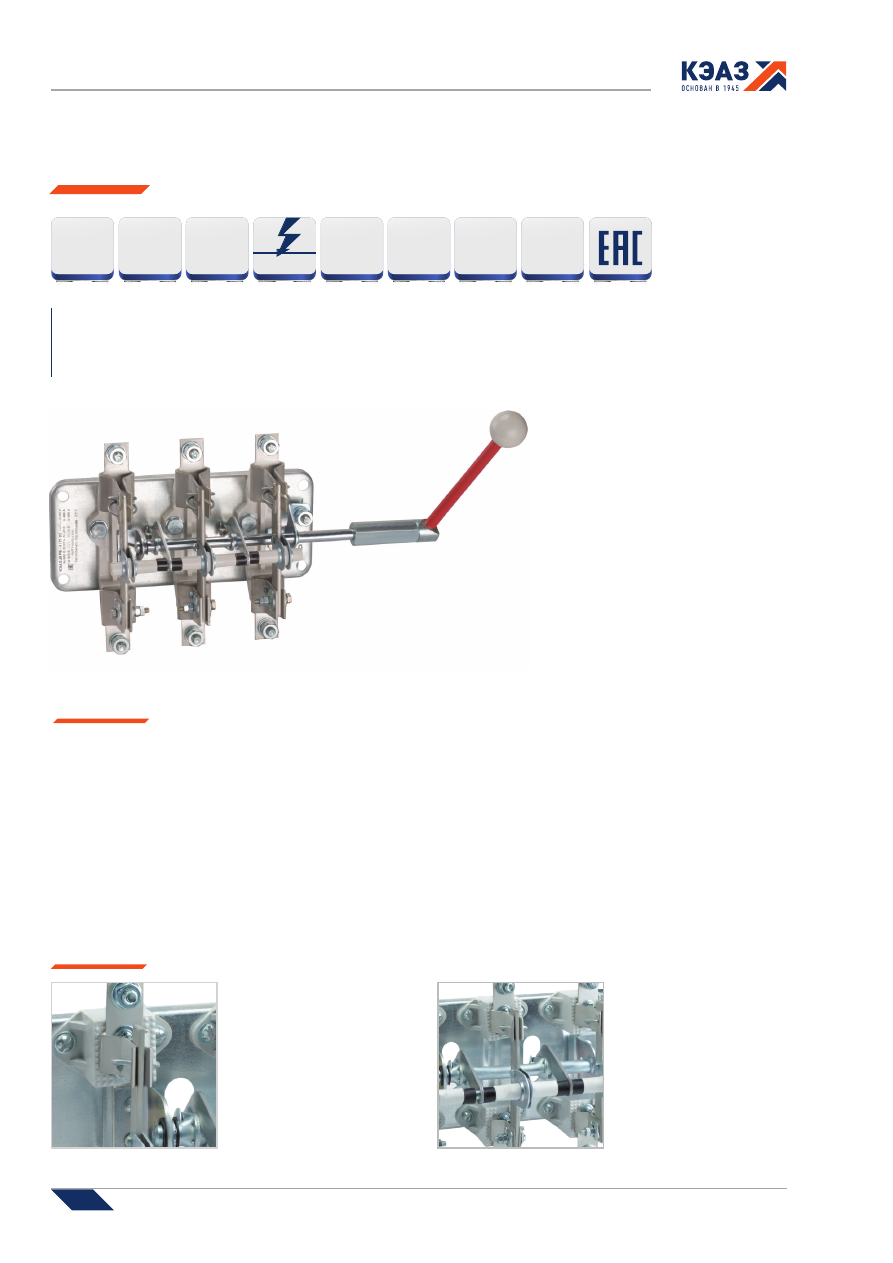

Предназначены для пропускания номинальных токов, включения и отключения без нагрузки, а также нечастых (не более 5 в

час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением до 380 В в устройствах

распределения электрической энергии.

Область применения: ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные,

трансформаторные подстанции.

Разъединители серии Р

ТУ3424-063-05758109-2012

Соответствуют требованиям ГОСТ Р 50030.3

Преимущества

Особенности конструкции

Необходимое контактное

нажатие обеспечивается

пружинами на контактных

стойках и сферическими

шайбами на шарнирных

стойках.

В конструкции разъединителя

применена контактная

система ножевого типа с

видимым разрывом цепи.



Реализация любых технических решений

        - полный ассортимент номенклатуры на токи от 100 до 630 А.



Обеспечение надежной работы и безопасности эксплуатации

        - контактная система ножевого типа с видимым разрывом цепи;
        - токоведущие элементы изготовлены из электротехнической меди марки М1;
        - применение механически прочных и не поддерживающих горение пластических материалов.



Расширенные области применения

        - возможность применение в суровых условиях эксплуатации - климатическое исполнение УХЛ.

ДО

630 А

-60°С

+40°С

440 В

660 В

АС

1кВ

гарантия

3

года

IP00

МЕДЬ

Выключатели-разъединители и разъединители низковольтные

225

Структура условного обозначения

Технические характеристики

Разъединитель

- Группа изделий

Р

- Серия

Х

1

- Вид ручного привода: Б - боковая смещенная рукоятка, С - передняя смещенная рукоятка, Ц - центральный привод

Х

-  Обозначение номинального тока: 1 - 100 А; 2 - 250 А; 4 - 400 А; 6 - 630 А

Х

3

- Исполнение привода: Л - левое; П - правое

Х

4

, Х

5

, Х

6

- Номинальный ток, А: 100; 250; 400; 630

УХЛ3

- Климатическое исполнение по ГОСТ 15150

КЭАЗ

- Торговая марка

Разъединитель Р Х

1

2

3

4

Х

5

Х

6

А-УХЛ3-КЭАЗ

Типоисполнение

Наименование параметра

РС-1
РБ-1

РЦ-1

РС-2
РБ-2

РЦ-2

РС-4
РБ-4

РЦ-4

РС-6
РБ-6

РЦ-6

РС-10

РБ-10

РЦ-10

Номинальное рабочее напряжение (U

c

), В переменного тока/постоянного тока

660/440 660/440

660/440

660/440

1000

Номинальная рабочая частота, Гц

50 и 60

Номинальное напряжение изоляции (U

i

), В

660

1000

Номинальный рабочий ток (I

c

), А АС-20 В

100

250

400

630

1000

Номинальный кратковременно выдерживаемый ток, кА

3

8

17

17

18

Работоспособность в процессе эксплуатации в электрических цепях переменного тока при

номинальном напряжении, cos φ=0,95 при токе, равном 0,5I

e

 для аппаратов на 250 и 400 А;

при токе, равном 0,3I

e

 для аппаратов на 630 А (Коммутационная износостойкость)

Не менее 500 циклов ВО

Стандартное присоединение

М8

М10

М12

Степень защиты

IP00

Механическая износоустойчивость, циклы ВО, не менее

2500

Разъединитель

- Группа изделий

Р

- Серия

Х

1

- Вид ручного привода: Б - боковая смещенная рукоятка, С - передняя смещенная рукоятка

Х

-  Обозначение номинального тока: 1 - 100 А; 2 - 250 А; 4 - 400 А

Х

3

- Длина приводного вала: 1 - 185 мм; 2 - 220 мм

Х

4

- Исполнение привода: Л - левое; П - правое

У3

- Климатическое исполнение по ГОСТ 15150

КЭАЗ

- Торговая марка

Разъединитель Р Х

1

2

3

Х

4

-У3-КЭАЗ















содержание      ..     12      13      14      15     ..
