Создаем чертежи в Компас 3D

СБОРОЧНЫЙ ЧЕРТЕЖ ПОРШНЯ 147

Рис. 4.51

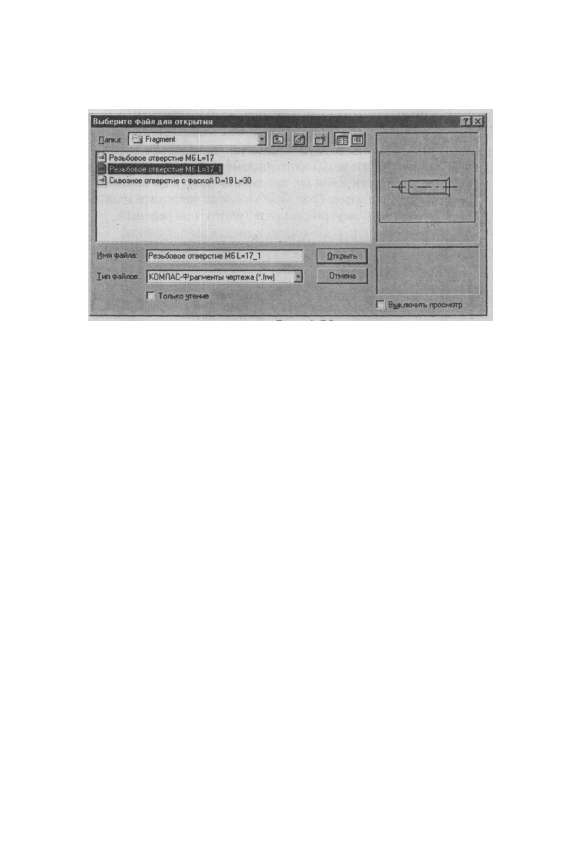

довательности: Менеджер библиотек > Прочие > Приклад-

ная библиотека Компас > Резьбовое отверстие > Глухое от-

верстие (нажмите дважды) > Заполнить таблицу параметров

резьбы. Вставьте готовый фрагмент в чертеж.

На экране появится диалоговое окно о подтверждении сохра-

нения. Нажмите кнопку Да. На экране возникнет библиотеч-

ный фрагмент резьбы. Так как учебная версия КОМПАС-

ГРАФИК поддерживает только однооконный режим, прежде,

чем открыть другой файл, приходится сохранять на жестком

диске предыдущий.

Выделите рамкой фрагмент резьбы, затем в строке меню наж-

мите Редактор > Копировать. При этом курсор примет вид

двух пересекающихся под прямым углом стрелок. Установите

их в центр координат и щелкните мышью. Далее нажмите Ре-

дактор > Вставить, и изображение резьбы войдет в буфер об-

мена. Затем следует нажать кнопку **1 (Открыть документ),

найти файл, который мы сохранили под именем Головка

поршня, и открыть его. На поле чертежа щелкнуть правой

кнопкой мыши и в контекстном меню выбрать Вставить. На

экране появится изображение резьбы Мб. Нажмите Привязки

> Пересечения > ОК и направьте изображение резьбы в точ-

ку пересечения вспомогательной прямой с нижней основной

линией контура головки поршня. Как только курсор попадет в

ловушку привязки и в искомой точке появится косой крест, а

в левой части строки параметров координаты (-52, -34), щелк-

ните мышью и нажмите клавишу Esc. Однако указанная резь-

ба установлена горизонтально, тогда как нам необходима вер-

тикальная ориентация. Поэтому следует повернуть изображе-

148

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

ние на 90 градусов против часовой стрелки. Для повышения точ-
ности выделения увеличьте масштаб изображения рамкой S i ,
затем нажмите Выделить > Рамкой. Установите курсор в пра-
вой нижней части резьбового фрагмента, щелкните левой кноп-
кой мыши, не отпуская ее, протяните рамку до полного охвата

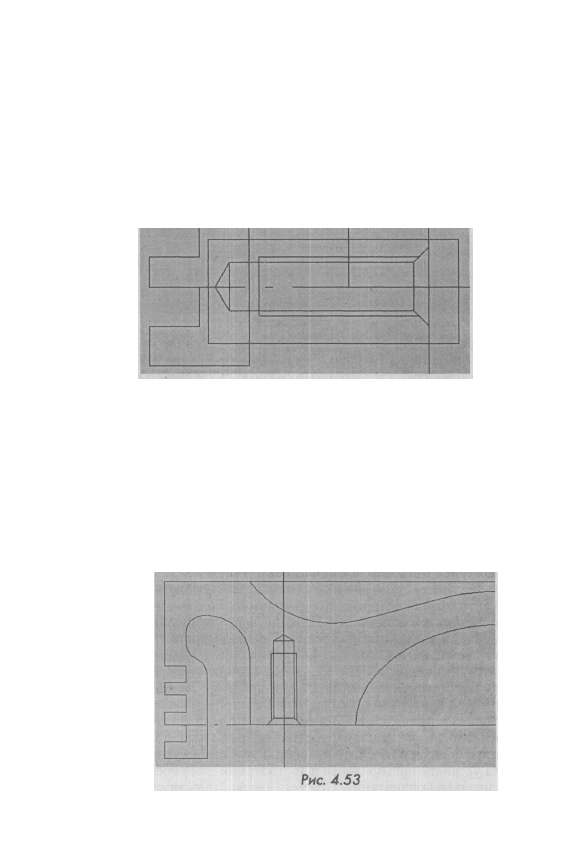

резьбового фрагмента (рис. 4.52) и снова щелкните мышью. При
этом цвет линий внутри рамки изменится на зеленый.

Рис. 4.52

В строке меню выберите команды Операции > Поворот и в ок-
не Угол поворота строки параметров установите величину -90

an[-sioi J-DJ Проследите за тем, чтобы с правой части окна

была изображена кнопка с одним прямоугольником jffll. Затем
направьте курсор в точку поворота с координатами (.-52, -34) и
после появления косого креста щелкните мышью. Резьба уста-
новится строго вертикально и в нужном нам месте (рис. 4.53).

Однако по чертежу рис. 4.44 требуется резьба М10 с длиной

резьбовой части 14 мм, в то время как у нас установлена резь-
ба Мб с длиной резьбовой части 17 мм. Чтобы трансформиро-

СБОРОЧНЫЙ ЧЕРТЕЖ ПОРШНЯ

149

вать резьбу, применим команду Операции > Масштабирова-

ние и в строке параметров в окне Масштаб по X разделим 10

на 6 (знак деления находится в правой части клавиатуры), где

в числителе нужный нам диаметр резьбы, а в знаменателе -

имеющийся в наличии. Нажмите Enter. Система автоматичес-

ки разделит числа и увеличит размеры по оси X в 1,667 раза.

Аналогичным образом в окне Масштаб noY делим длины

резьбовой части 14 на 17, нажимаем Enter и получаем

масштаб 0,824 ^П®

«И

6824

. После этого направьте кур-

сор в точку центра масштабирования, которой является

точка с координатами (-52, -34) и после попадания курсо-

ра в ловушку щелкните мышью, нажмите кнопку Stop и

еще раз щелкните мышью в любом поле чертежа. Требуе-

мые параметры резьбы установлены. В заключении введи-

те осевую линию для резьбы и удалите вспомогательные

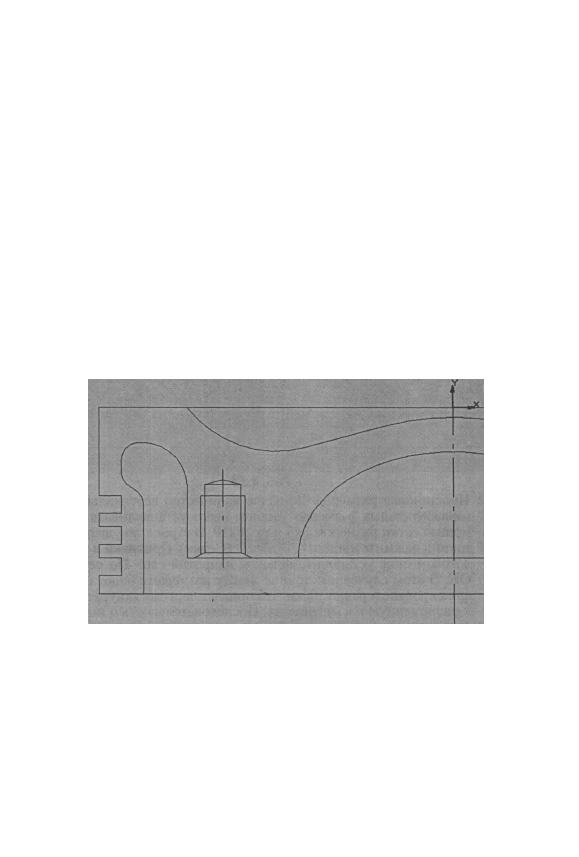

кривые и точки (рис. 4.54).

Рис. 4.54

10. Местный разрез. На инструментальной панели нажмите кноп-

ку

(А (ВВОД

кривой Безье). Щелкнув мышью по окну й\—

(Текущий стиль линий), выберите в диалоговом окне Для ли-

нии обрыва. Установите курсор на линии контура вблизи

резьбового фрагмента и, обозначая точки щечками мыши, вы-

полните местный разрез, как показано на рис. 4.44. Завершите

местный разрез, нажав кнопку Ш (Создать объект), и не за-

будьте вернуться к установке основной линии.

150

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

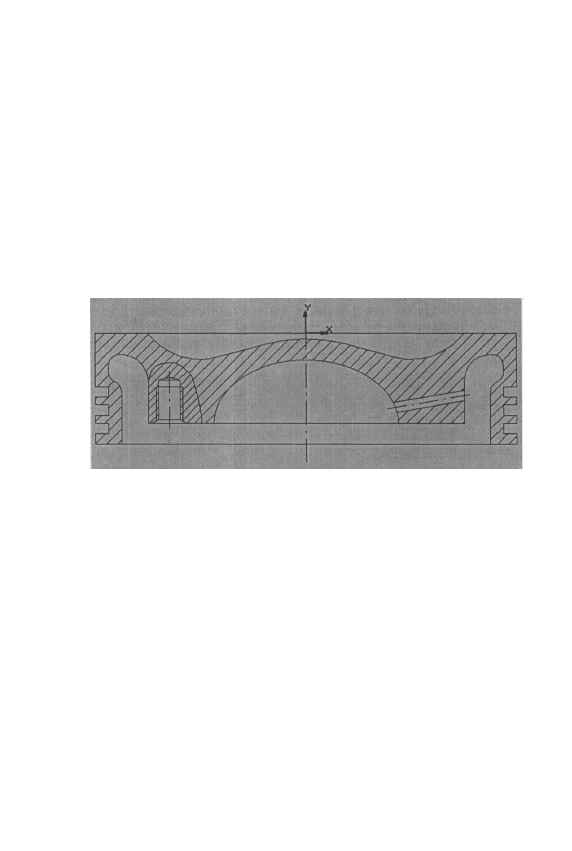

11. Штриховка. На панели управления нажмите кнопку fi£ (Пока-

зать все), а на инструментальной панели - кнопку Я (Штри-

ховка). В строке параметров в окне st (поле Шаг штриховки)

введите 2 и нажмите клавишу Enter, а в окне an (поле Угол нак-

лона штриховки) введите 45 и снова нажмите Enter. Убедитесь,

что вид штриховки соответствует металлу. После этого устано-

вите курсор внутрь области местного обрыва, щелкните мышью

и нажмите кнопку jd (Создать объект). Штриховка местного

обрыва построена. Установите другие параметры штриховки:

Шаг штриховки 3, Угол наклона 45. Щелкните мышью в местах

предполагаемой штриховки и нажмите кнопку ^d (Создать

объект). Геометрическое построение закончено (рис. 4.55).

Ш^тШЖШШШШШШшШШ

Рис. 4.55

12. Простановка размеров. Большое количество вертикальных и

горизонтальных размеров удобнее всего устанавливать с по-

мощью сетки размером 5x5 или 10x10. В строке текущего сос-

тояния нажмите кнопки fmF

0x5

-° (Сетка), Привязки и в диа-

логовом окне установите флажок напротив слов По сетке >

ОК. В этом случае расстояние между размерами будет строго

фиксировано и равно 10 мм, что придаст чертежу аккуратность

и равномерную насыщенность. Последовательность и порядок

простановки размеров аналогичны описанному в главе 4.2.1

(пункты 16-19). После простановки размеров следует сохра-

нить чертеж под другим именем, например Головка поршня2.

В итоге мы получим два файла: один с размерами, другой без

них. Это необходимо для удобства последующей сборки.

4.3.2. Алгоритм построения тронка поршня

Алгоритм геометрического построения тронка поршня разработан

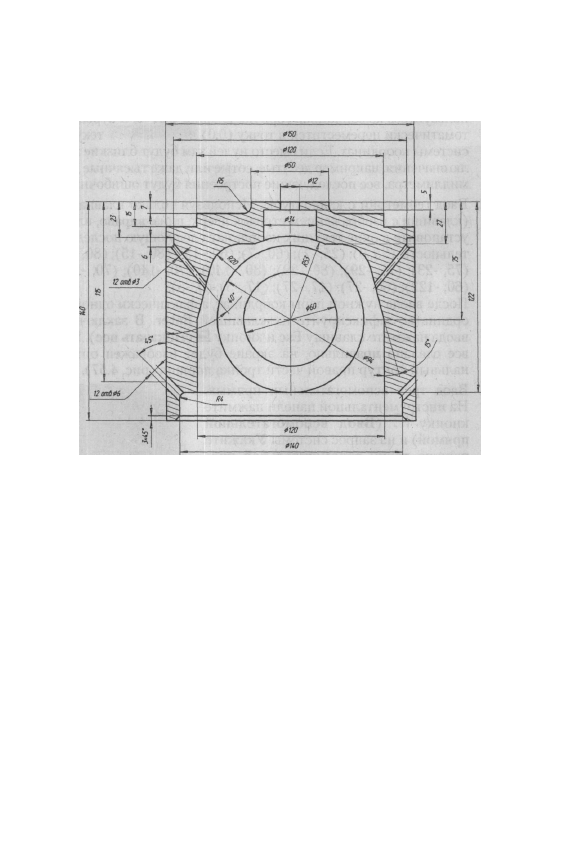

на основе чертежа (рис. 4.56). В этом случае мы также имеем симмет-

ричную деталь, поэтому сначала выполняем половину ортогональ-

СБОРОЧНЫЙ ЧЕРТЕЖ ПОРШНЯ

151

Рис. 4.56

ного контура, затем доводим геометрию тронка до полного соответ-

ствия размерам исходного чертежа и выполняем команду Симметрия.

1. На панели управления нажмите кнопку О (Новый фрагмент).

После этого необходимо присвоить имя файлу. Нажмите Файл

> Сохранить как и в диалоговом окне Укажите имя файла для

записи откройте папку Сборка поршня, наберите с клавиату-

ры в поле Имя файла слово «Тронк» и нажмите Сохранить.

2. В строке текущего состояния установите шаг курсора 1 мм. На

панели Геометрические построения нажмите кнопку Ш

(Непрерывный ввод объектов) и направьте курсор в центр

координат. Как только курсор попадет в ловушку, он изменит

свою форму (прямоугольный крест на косой). Когда это прои-

зойдет, щелкните левой кнопкой мыши и, удерживая ее нажа-

той, посмотрите на текущие координаты курсора, расположен-

ные в правой части строки текущего состояния. Координаты X

и Y должны быть равны 0. Осторожно уберите руку с мыши и

убедитесь, что текущие координаты по-прежнему в нулях. Пе-

рейдите на клавиатуру. Если «поймать ноль» не удалось, вое-

152

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

пользуйтесь комбинацией горячих клавиш Ctrl+0, и курсор ав-

томатически переместится в точку (0,0) *Г

а0

текущей

системы координат. Если вместо нулей там будут близкие к ну-

лю значения, например десятые, сотые или даже тысячные доли

миллиметра, все последующие построения будут ошибочны.

3. Ввод геометрии с клавиатуры. Используя только клавиатуру

(клавиши с изображением стрелок вверх, вниз, вправо, влево)

установите в окне текущих координат следующую последова-

тельность: (25,0); (25, -7); (60, -7); (60, -15); (80, -15); (80, -23);

(75, -23); (75, -29); (80, -29); (80, -140); (70, -140); (70, -122);

(60, -122); (60, -27); (17, -27); (17, -5); (0, -5).
После ввода нужной пары координат, а фактически одной ко-

ординаты, зафиксируйте их клавишей Enter. В заключение

ввода нажмите клавишу Esc и кнопку М (Показать все). Если

все сделано правильно, на экране будет изображен ортого-

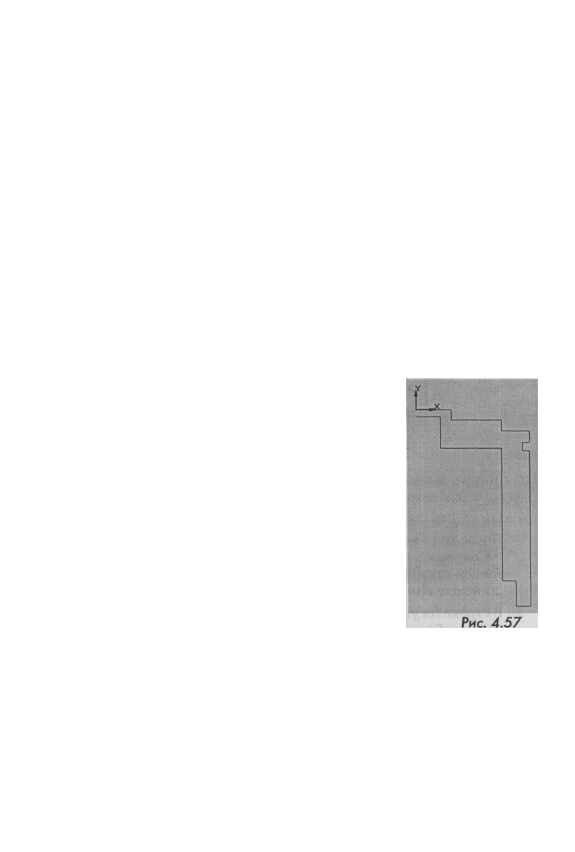

нальный контур правой части тронка поршня (рис. 4.57).

4. Ввод трех вспомогательных прямых.

На инструментальной панели нажмите

кнопку Н (Ввод вспомогательной

прямой) и на запрос системы Укажите

первую точку вспомогательной пря-

мой или введите координаты активи-

руйте мышью поле координаты X и ус-

тановите с клавиатуры величину 70.

Нажмите клавишу Enter. Затем щелк-

ните мышью на поле координаты Y и

введите значение (-122). Вновь нажми-

те Enter. В окне Угол наклона прямой

к оси X установите (45) и снова Enter.

Аналогично установите координаты

точки второй вспомогательной прямой

(60, -75), угол наклона 105 и третьей

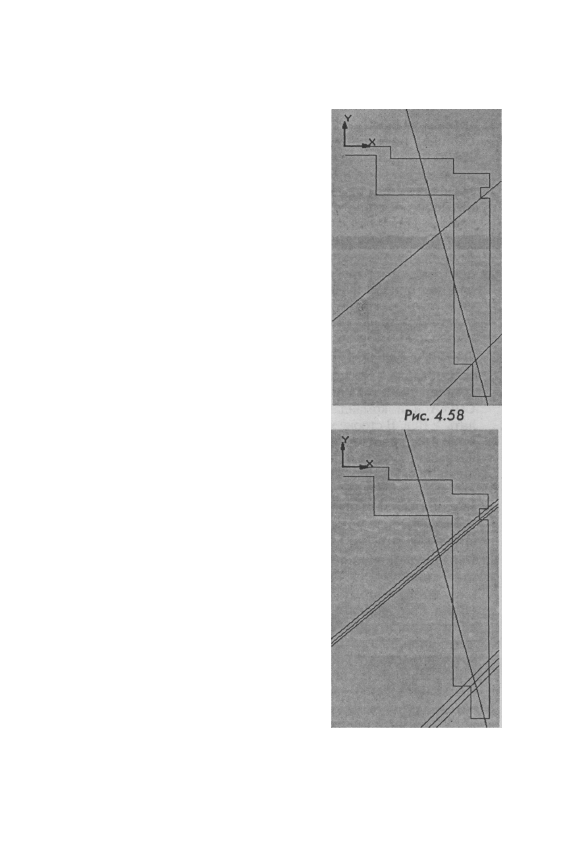

(75, -29) с углом наклона 40 градусов (рис. 4.58).

5. Нажмите кнопку F< (Ввод вспомогательной прямой) и, не от-

пуская левую кнопку мыши, выберите команду V/ (Парал-

лельная прямая). Наведите курсор на верхнюю вспомогатель-

ную прямую под углом 40 градусов, а когда ее цвет изменится

на красный, щелкните мышью и в окне dis в поле Расстояние

до прямой введите значение 1,5. Нажмите клавишу Enter.

После чего два раза нажмите кнопку :d (Создать объект).

СБОРОЧНЫЙ ЧЕРТЕЖ ПОРШНЯ

153

В итоге образуется две парал-

лельные линии, расстояние меж-
ду которыми составит 3 мм. Ана-
логичным образом проведите две

параллельные прямые для ниж-
ней вспомогательной прямой, но
в окне Расстояние до прямой
введите значение 3 (рис. 4.59).
Установите привязку, восполь-

зовавшись командами Пересе-
чение (поставьте флажок) и ОК.

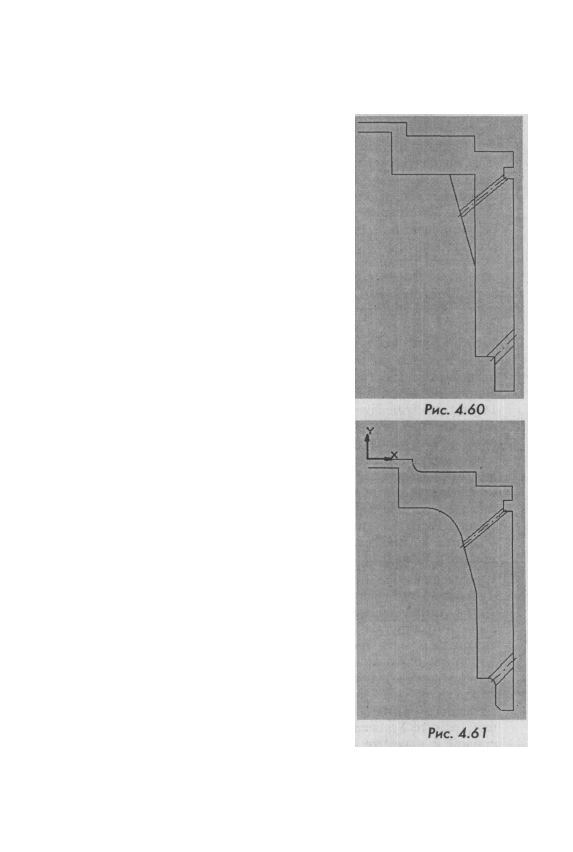

Теперь рассмотрим, как начер-

тить отрезок. Введите один отре-
зок под углом 105 градусов, оп-
ределяющий контур нижней
части тронка поршня, затем че-
тыре отрезка для отверстий диа-
метром 3 и 6 мм. Перед вводом
отрезков рекомендуется увели-
чить масштаб изображения на
экране. Постройте осевые линии
для отверстий диаметром 3 и 6
мм (см. раздел 4.2.1, пункт 10),
не забывая при этом вернуться к
прежнему стилю линии - Ос-
новная. В строке меню нажмите
Удалить > Вспомогательные
кривые и точки (рис. 4.60).

Скругления. Нажмите кнопку

г! и в окне rad введите радиус

20, нажмите клавишу Enter и
выполните скругление верхней
внутренней части тронка. Ана-

логичным образом выполните
скругление верхней части трон-

ка радиусом 5 мм и нижней час-

ти радиусом 4 мм. В строке ме-

ню нажмите Удалить > Часть
кривой и наведите курсор на

Рис. 4.59

часть вертикальной линии внутреннего контура тронка, подле-
жащую удалению. Удалите все ненужные линии (рис. 4.61).

154

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

7. Фаска. Нажмите кнопку Н

(Фаска) и установите в окне

Длина фаски на первом объекте

цифру 3: #° J "(*° ~ J H d Я

Наведите курсор мыши на

нижнюю торцевую сторону

тронка. При этом цвет линии

изменится на красный, а в стро-

ке сообщений появится над-

пись Укажите первую кривую

для построения фаски. Щелк-

ните мышью. После этого нап-

равьте курсор на смежную вер-

тикальную сторону и снова

щелкните мышью (рис. 4.61).

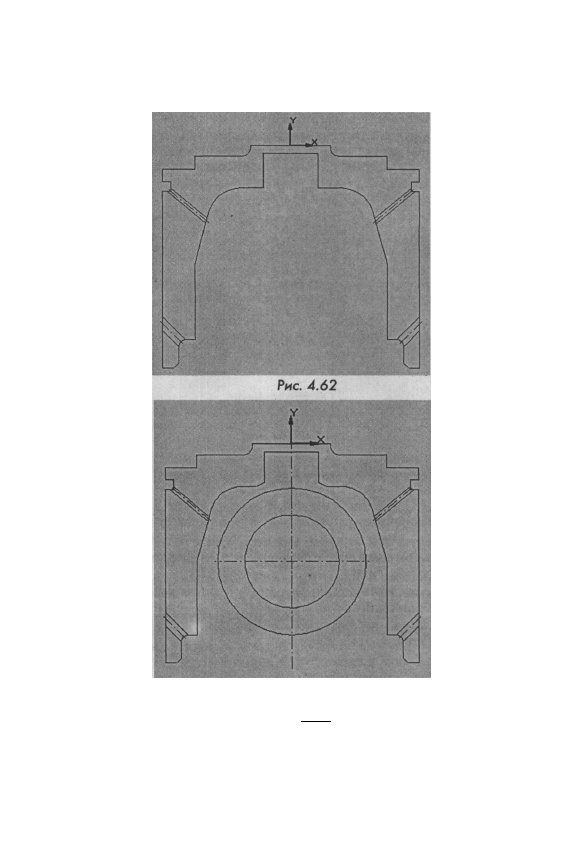

8. Симметрия. Воспользуйтесь

комбинацией горячих клавиш

Ctrl+A или командами Выде-

лить > Все. В строке меню наж-

мите Операций > Симметрия,

направьте курсор в центр коор-

динат и щелкните мышью. За-

тем укажите вторую точку сим-

метрии (на 5 мм ниже), щелкни-

те мышью и нажмите кнопку Ш

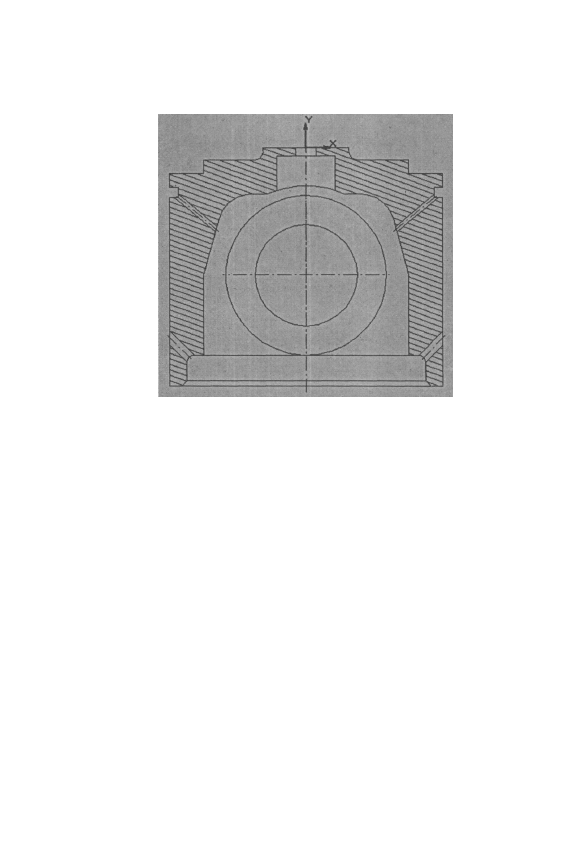

(Прервать команду), (рис. 4.62).

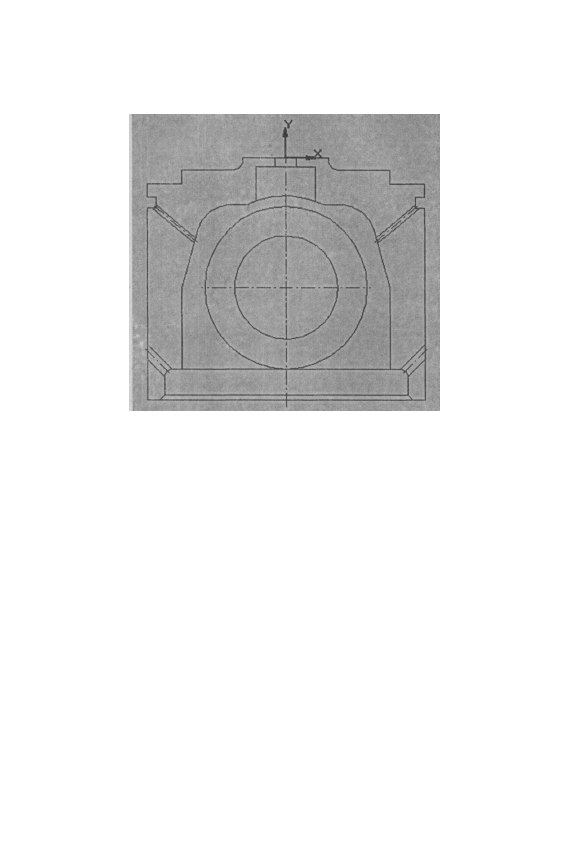

9. Ввод двух окружностей. Наж-

мите кнопку Ш (Геометричес-

кие построения), затем Ш

(Ввод окружности). В левой

части строки параметров вве-

дите координаты центра ок-

ружности (0, -75) и нажмите

Enter. Введите радиус окруж-

ности 68/2 и нажмите Enter,

затем радиус окружности

94/2, нажмите кнопку J>l (От-

рисовка осей) и клавишу

Enter. Если кнопка уже имеет вид перекрещивающих осей М,

нажимать ее не нужно. Далее вставьте фантом окружности с

осями в центр имеющейся окружности (рис. 4.63).

156

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

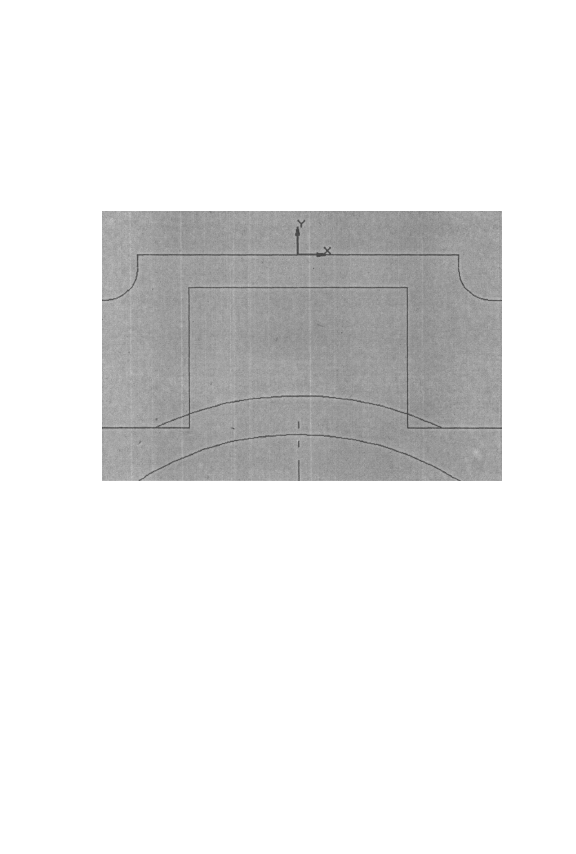

против). Если дуга имеет направление против часовой стрел-

ки £21, курсор следует направить в правую часть тронка в точку пе-

ресечения радиуса дуги 53 мм с горизонтальной линией верхней

части тронка (размер 27 мм). После захвата курсора ловушкой

(появление косого креста) щелкните мышью и направьте курсор

против часовой стрелки в противоположную симметричную точ-

Рис. 4.64

ку. Зафиксируйте положение, щелкнув мышью (рис. 4.64).

11. Удаление. В строке меню нажмите Удалить > Часть кривой,

затем удалите два прямоугольных угла, отсеченных дугой.

12. Ввод отрезков. Войдите в режим Геометрические построения,

нажмите кнопку И (Ввод отрезка) и введите с помощью мы-

ши три горизонтальных отрезка в нижней части тронка.

13. Ввод отрезков по координатам. Установите привязку Вырав-

нивание. В ответ на запрос системы Укажите начальную точ-

ку отрезка или введите ее координаты в окне текущих коорди-

нат строки параметров введите координаты первой точки от-

резка (6, 0). Нажмите клавишу Enter, а затем опустите перпен-

дикуляр на прямую. Как только курсор примет форму косого

креста на прямой и появятся пунктирное изображение коорди-

наты точки привязки Выравнивание, щелкните мышью.

Аналогичным образом введите второй вертикальный отрезок

с координатами первой точки отрезка (-6, 0).

СБОРОЧНЫЙ ЧЕРТЕЖ ПОРШНЯ

157

Рис. 4.65

После введения осевой линии симметрии тронка (см. раздел

4.2.1, пункт 10) на экране появится законченное изображение
геометрии тронка поршня (рис. 4.65).

14. Штриховка. Нажмите кнопку f% (Штриховка) и в окне Шаг

штриховки установите 3. В окне Угол наклона штриховки введи-
те -20 и нажмите Enter. После того как параметры штриховки вве-
дены, можно приступать к штриховке. Для этого достаточно ука-
зать мышью места предполагаемых мест штриховок, заштрихо-
вать их с помощью мыши и зафиксировать, нажав кнопку ^1

(Создать объект). Если штриховку осуществить не удалось, зна-
чит, при вводе геометрии были допущены ошибки (разорван ос-
новной контур). Искать разрыв линии - дело очень трудоемкое,
часто бывает проще построить весь чертеж заново. Если все сдела-
но правильно, штриховка тронка будет иметь вид, как на рис. 4.66.

15. Простановка размеров. Вертикальные и горизонтальные разме-

ры удобнее всего устанавливать с помощью сетки размером 5x5
или 10x10. В строке текущего состояния нажмите кнопки

[ipo^o (Сетка), Привязки и в диалоговом окне установите
флажок напротив слов Цо сетке > ОК. В этом случае расстояние
между размерами будет строго фиксировано и равно 10 мм, что
придает чертежу аккуратность и равномерную насыщенность.

158

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

гИС. 4.66

Последовательность и порядок простановки размеров аналогич-

ны описанному в главе 4.2.1 (пункт 16-19). После простановки раз-

меров файл следует сохранить под другим именем, например

Тронк2. В итоге мы получим два файла: один с размерами, другой

без них. Это необходимо для удобства последующей сборки.

4.3.3. Алгоритм построения масляной форсунки

Масляная форсунка предназначена для охлаждения центральной части

головки поршня. Она устанавливается в тронк, а снизу упирается в верх-

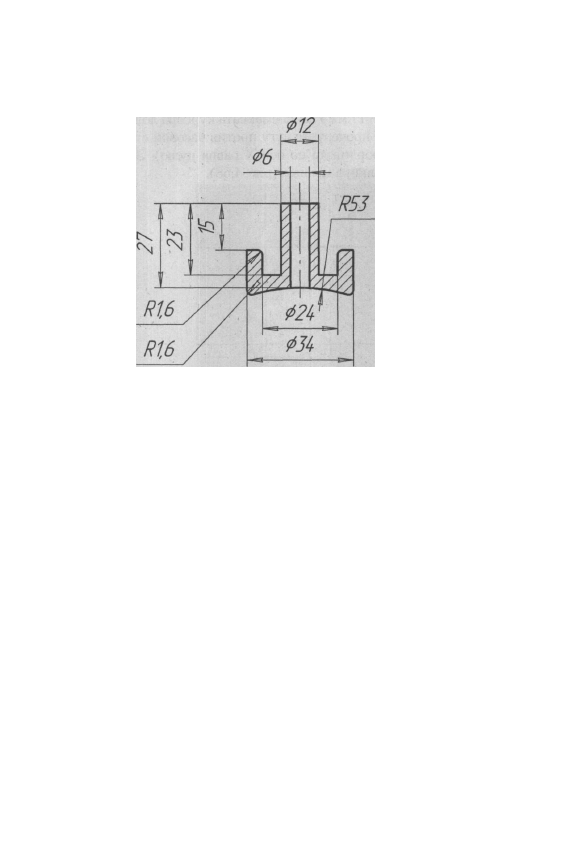

нюю головку шатуна. Чертеж масляной форсунки показан на рис. 4.67.

Метод координат, который использовался в двух предыдущих

случаях, не совсем подходит для данного чертежа, так как координа-

ты точки пересечения радиуса 53 с диаметром 34 заданы неявно.

Здесь лучше всего применить метод параллельных и горизонталь-

ных вспомогательных прямых, с последующим соединением непре-

рывными отрезками в характерных точках детали. Учитывая, что эта

деталь симметрична, достаточно построить лишь одну половину.

1. На панели управления нажмите кнопку П (Новый фраг-

мент). После этого присвойте файлу имя. Нажмите Файл >

Сохранить как, в диалоговом окне Укажите имя файла для

записи откройте папку Сборка поршня, наберите с клавиату-

ры Форсунка в поле Имя файла и нажмите Сохранить.

СБОРОЧНЫЙ ЧЕРТЕЖ ПОРШНЯ

159

Рис. 4.67

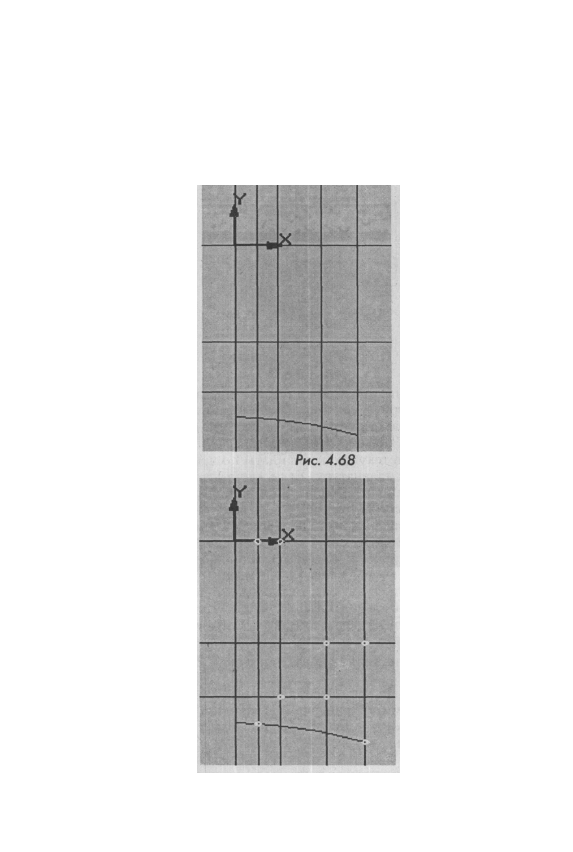

В строке текущего состояния установите шаг курсора 1 мм. На

панели геометрических построений нажмите кнопку Ш (Вер-

тикальная прямая), установите ее в центре координат и щелк-

ните мышью. Затем осторожно уберите руку с мыши и убеди-

тесь в том, что текущие координаты по прежнему «в нулях».

Перейдите на клавиатуру. Если «поймать ноль» не удалось

нажмите, воспользуйтесь комбинацией горячих клавиш

Ctrl+0, и курсор автоматически переместится в точку (0,0)

#г~ £

текущей системы координат. Используя только кла-

виатуру (клавиши с изображением стрелок вверх, вниз, впра-

во, влево), установите в окне текущих координат следующие

координаты по оси X: 3, 6, 12, 17. Всего (с осью симметрии)

должно появиться пять вертикальных линий. Нажмите кноп-

ку К (Горизонтальная прямая), установите ее в центр коорди-

нат и аналогичным образом введите следующие координаты по

оси Y: (-15), (-23). Всего будет три горизонтальных линии.

Нажмите кнопку Г^_(Ввод дуги) и в окне Радиус дуги введи-

те величину 53: ^*

ad530

. Нажмите Enter. После этого вставь-

те фантом дуги в точку с координатами (0, -80) и снова нажми-

те Enter. Нажмите Привязки и установите флажок напротив

слов Пересечения > ОК. В строке параметров обратите вни-

мание на кнопку, указывающую на направление дуги. Если ду-

га имеет направление против часовой стрелки £ll, курсор сле-

дует направить в правую часть форсунки в точку пересечения

радиуса дуги 53 мм с крайней вертикальной линией (коорди-

СБОРОЧНЫЙ ЧЕРТЕЖ ПОРШНЯ

161

Рис. 4.70

4. Нажмите кнопку 1Ш (Непрерывный ввод объектов), направь-

те курсор в точку пересечения дуги с крайней правой верти-
кальной прямой и щелкните мышью. Аналогичным способом
отметьте характерные точки чертежа (рис. 4.67). Восьмая точ-
ка должна быть на дуге (рис. 4.69).

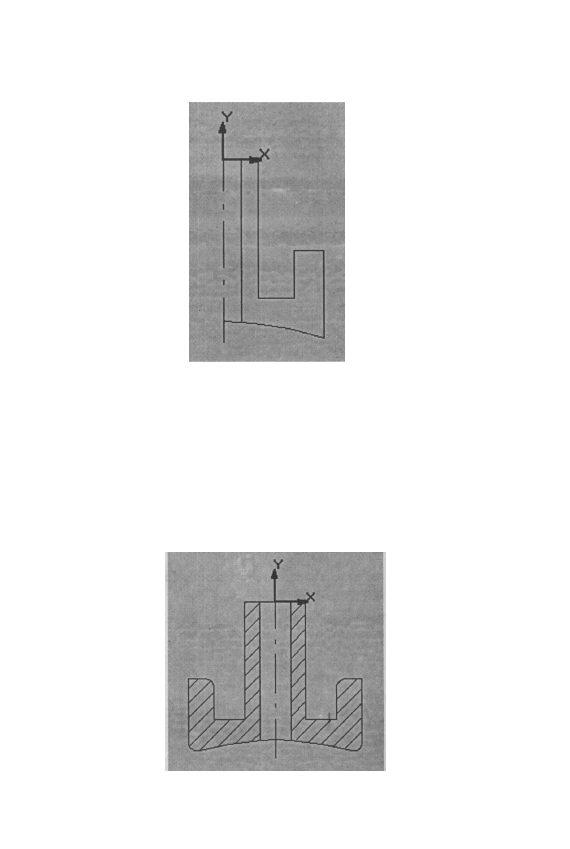

5. Введите осевую линию симметрии (см. раздел 4.2.1, пункт 10).

Удалите вспомогательные кривые и точки (рис. 4.70).

6. Выполните два скругления радиусом 1,6 мм. Нажмите кнопку

Ш\ (Штриховка) и в окне Шаг штриховки установите 2. Наж-

Рис. 4.71

162 АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

мите Enter. В окне Угол наклона штриховки введите 45, наж-

мите клавишу Enter и кнопку :d (Создать объект).

7. Нажмите Ctrl+A, Операция > Симметрия и укажите ось сим-

метрии. Введите верхний горизонтальный отрезок с коорди-

натами (-6, 0) и (6, 0). Ввод геометрии масляной форсунки за-

кончен (рис. 4.71).

8. После простановки размеров файл следует сохранить под дру-

гим именем, например Форсунка2.

5.3 А. Алгоритм сборки поршня

Ниже представлена последовательность действий, позволяющих

максимально быстро выполнить сборочный чертеж поршня.

1. Определение количества деталей, входящих в сборку.

2. Определение сопряженных базовых точек (общих точек соп-

рикосновения деталей).

3. Сборка в файле с расширением frw.
4. Вставка из библиотеки стандартных деталей и узлов (гайки,

шайбы, болты и т.д.).

5. Дорисовка недостающих деталей непосредственно в сборке.
6. Импортирование готовой сборки в выбранный формат чертежа.
7. Простановка габаритных и функциональных размеров, обоз-

начение позиций, написание технических требований и запол-

нение основной надписи.

Рассмотрим каждое действие подробней.

1. Определение количества деталей, входящих в сборку. В сбор-

ку входят следующие детали:

• головка поршня;
• тронк;
• форсунка;

• пружина;
• гайка;
• шпилька;
• шайба;
• поршневой палец.

Создаем чертежи в Компас 3D - часть 10
