КЛАПАН ВПУСКНОЙ '115

Обозначение неуказанной шероховатости появится в правом

верхнем углу чертежа.

4. Ввод технических требований достигается выполнением сле-

дующих команд в строке меню: Компоновка > Технические

требования 2> Ввод. В поле чертежа, выделенном пунктирной

линией, нужно ввести текст - «Неуказанные предельные отк-

лонения размеров: валов по Ы1, отверстий по НИ». После

ввода текста нажмите Редактор > Выделить все (эквивалент-

ная комбинация горячих клавиш - Ctrl + А), затем нажмите

на кнопку Ш (Пронумеровать абзацы) в нижней строке пара-

метров. После этого следует нажать кнопки М (Сохранить в

лист) и Ш (Завершить редактирование текста), расположен-

ные в начале верхней строки панели управления.

Если все сделано правильно, над штампом чертежа система ав-

томатически разместит технические требования в строгом со-

ответствии с нормами ЕСКД.

5. Для заполнения основной надписи нужно навести курсор на

штамп чертежа и нажать правую кнопку мыши. В контекстном

меню следует выбрать команду Заполнить основную надпись и

нажать левую кнопку мыши. На экране основная надпись черте-

жа будет выделена белым цветом. Для удобства заполнения с по-

мощью кнопок Ш (Увеличить изображение) и Ш (Сдвинуть) рас-

положите надпись во весь экран и заполните основную надпись,

после чего нажмите кнопку jd (Создать объект). Только тогда

ввод текста в основную надпись будет зафиксирован (рис. 4.1).

4.2. КЛАПАН ВПУСКНОЙ

Геометрическое построение на компьютере впускного клапана дви-

гателя внутреннего сгорания в принципе осуществляется так же, как

при черчении на кульмане. В нужном месте поля чертежа проводит-

ся вертикальная вспомогательная линия, затем намечаются габари-

ты, далее выполняются скругления, фаски и проточки.

При компьютерном черчении не нужно заботиться о тщательном

подборе места размещения клапана в поле чертежа. При необходи-

мости уже готовый чертеж можно легко переместить в другое место.

После ввода геометрии проставляются линейные вертикальные и

горизонтальные размеры по принципу от меньших размеров к боль-

шим. Затем фиксируется радиальный размер, после чего обознача-

ются базовые поверхности и устанавливаются допуски формы. Да-

лее обозначается шероховатость поверхностей и технологические

116

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

указания. Оформление поля чертежа заканчивается вводом техничес-

ких требований. Финальная стадия - заполнение основной надписи и

сохранение чертежа в виде отдельного файла на жестком диске.

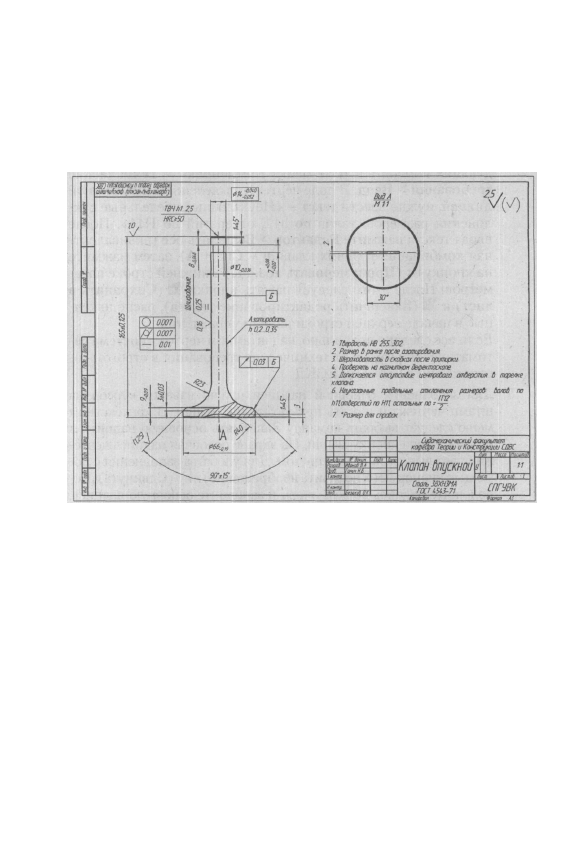

На рис. 4.6 показан пример чертежа впускного клапана.

РИС.

 4.6

4.2.1. Алгоритм выполнения чертежа впускного клапана

Исходя из размеров чертежа выбирается формат A3 с горизонталь-

ным расположением. Оформление основной надписи прежнее «Чер-.

теж констр. с ТИ. Первый лист. ГОСТ 2.104-68».

1. Выберите в строке меню следующую последовательность вы-

полнения команд:* Настройка > Настройка новых докумен-

тов > Графический документ > Параметры листа > Формат.

В диалоговом окне Настройка параметров новых документов

выберите параметры: формат листа - Стандартный, обозначе-

ние - A3, кратность - 1, ориентация - Горизонтальная. Наж-

мите ОК. На панели управления нажмите кнопки Ш (Новый

лист) и Ml (Показать все). На экране монитора возникнет бланк

чертежа выбранного формата, оформления и ориентации.

2. Установка локальной системы координат. В строке меню наж-

КЛАПАН ВПУСКНОЙ 117

мите Компоновка > Создать вид. В открывшемся диалоговом

окне нажмите ОК. Появившийся курсор из двух перекрещи-

вающихся стрелок установите приблизительно в точке, огра-

ниченной координатами по оси X (130-140) и по оси Y

(70-80). Контролировать эти координаты можно в окнах, рас-

положенных в правой части строки текущего состояния
^[13£шГу|78454 Начало координат из левой нижней точки чертежа

переместится в точку с заданными координатами.

3. Способы ввода геометрии клапана. Перед началом ввода гео-

метрии клапана следует тщательно продумать способ его пост-

роения. Их может быть немало, однако лучшим является тот,

что имеет меньшее количество команд. Например, эту деталь

можно построить с помощью ввода двух разных прямоуголь-

ников: один вместо «грибка», другой вместо стержня. После

этого нужно прочертить место под проточкуи выполнить фас-

ки. Другой вариант - построить клапан с помощью вспомога-

тельных прямых, затем обвести по контуру основной линией,

а потом выполнить скругления и фаски. Однако меньше всего

команд получается, если ввод геометрии клапана начать с ко-

манды Непрерывный ввод объектов путем ввода координат

точек с клавиатуры. Достаточно начертить лишь одну поло-

винку клапана по его оси симметрии, а вторую построить с по-

мощью команды Симметрия. Именно этот способ и будет по-

ложен в основу алгоритма построения.

4. Установите в строке текущего состояния шаг курсора, равный

1 мм, и нажмите клавишу Enter. На панели геометрических

построений нажмите кнопку Ш (Непрерывный ввод объек-

тов) и направьте курсор в центр координат. Как только курсор

попадет в ловушку, он изменит свою форму (прямоугольный

крест на косой). После этого нажмите левую кнопку мыши, и

удерживая ее нажатой, посмотрите на текущие координаты

курсора, расположенные в правой части строки текущего сос-

тояния. Координаты X и Y должны быть равны 0. Осторожно

уберите руку с мыши и убедитесь, что текущие координаты по

прежнему на нулевой отметке. Перейдите на клавиатуру. Если

«поймать ноль» не удалось, воспользуйтесь комбинацией кла-

виш CtrH 0, и курсор автоматически переместится в точку

(0,0) ^

й0

 *

ао

 текущей системы координат.

5. Ввод геометрии с клавиатуры. Используя только клавиатуру

(клавиши с изображением стрелок вверх, вниз, вправо, влево),

118

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

установите^ в окне текущих координат курсора координату

(33, 0) №* ^

ао

 и нажмите клавишу Enter. На экране возник-

нет горизонтальная линия длиной 33 мм, исходящая из центра

координат. Далее аналогичным образом введите следующие ко-

ординаты: (33,9), (7,9), (7,150), (5,150), (5,157), (7,157), (7,165),

(0,165). Не забывайте всякий раз после ввода нужной пары коор-

динат фиксировать их клавишей Enter. Закончив ввод, нажмите

клавишу Esc. Если все сделано правильно, на экране будет видна

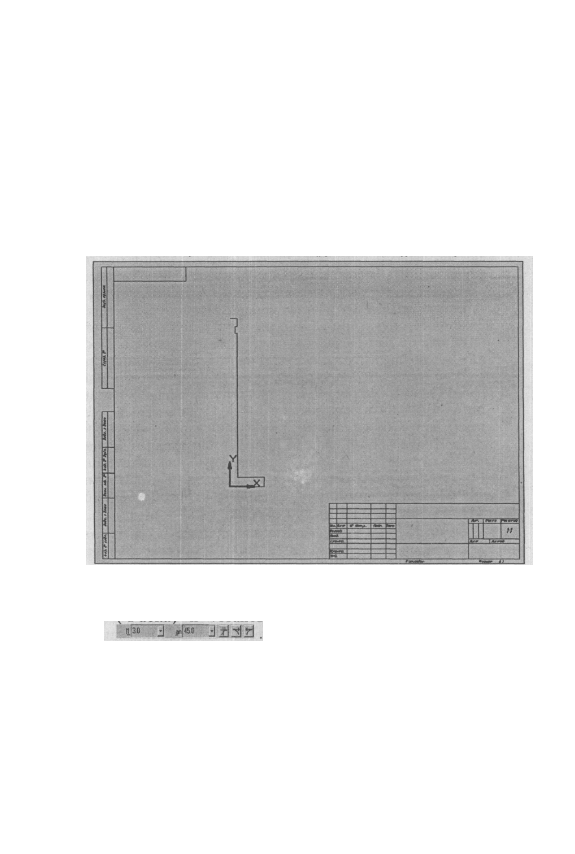

половина ортогонального контура клапана (рис. 4.7).

Рис. 4.7

6. Выполнение фасок. Левой кнопкой мыши нажмите кнопку R

(Фаска^ и установите в поле Длина фаски цифру 3

Убедитесь, что в окне Угол фаски (an)

установлен угол 45 градусов, а кнопки усечения первого и вто-

рого объектов имеют такой вид: -ZSl -Jfcl. Затем нажмите клави-

шу Enter. Наведите курсор мыши на боковую сторону тарелки

клапана. При этом цвет линии изменится на красный, а в стро-

ке сообщений появится надпись Укажите первую кривую для

построения фаски. Нажмите левую кнопку мыши. После это-

го направьте курсор на смежную верхнюю сторону и вновь

нажмите левую кнопку мыши. Фаска (3x45) построена. Ана-

логичным образом постройте две оставшиеся фаски (1x45),

КЛАПАН ВПУСКНОЙ 119

расположенные на противоположных концах клапана. Перед

выполнением этих и других более мелких элементов рекомен-

дуется увеличить масштаб изображения.

7. Выполнение скругления. Левой кнопкой мыши нажмите кнопку

Pi -(Округление) и установите в окне Радиус скругления вели-

чину 23 ^ d-ЗШ . Нажмите клавишу Enter. Наведите курсор

мыши на горизонтальную линию «грибка» клапана. При этом

цвет линии изменится на красный, а в строке сообщений появит-

ся надпись Укажите первую кривую для скругления. Вновь

нажмите левую кнопку мыши. После этого направьте курсор на

вертикальную линию штока. В строке сообщений появится над-

пись Укажите вторую кривую для скругления. Нажмите левую

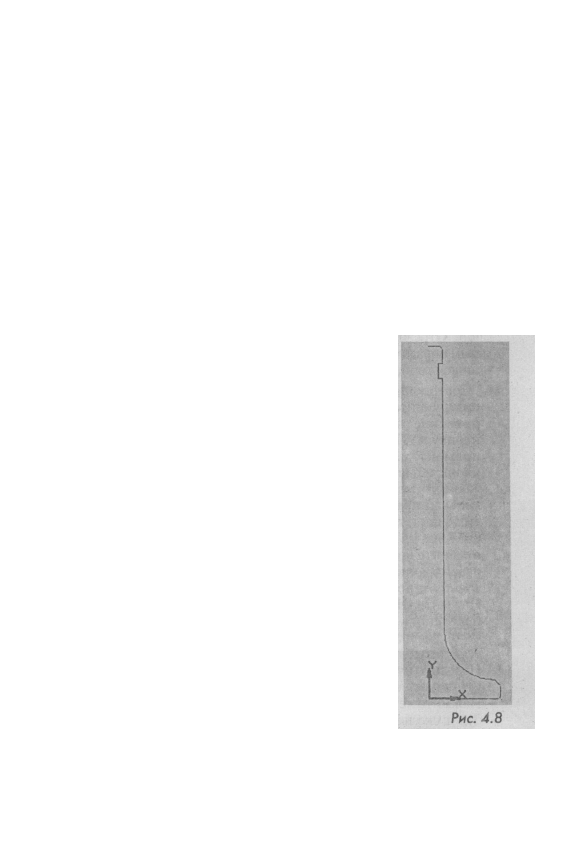

кнопку мыши. Округление радиусом 23 мм построено (рис. 4.8).

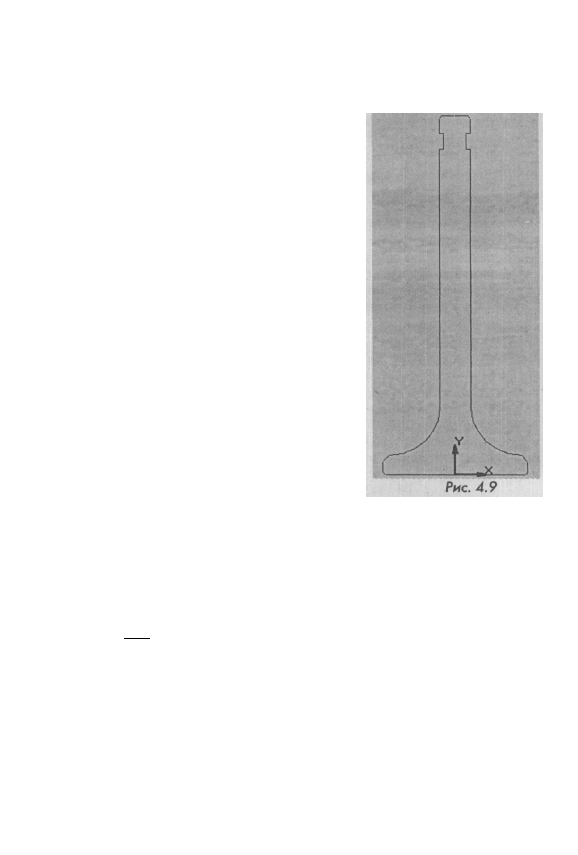

8. Использование команды Симметрия.

Сначала необходимо выделить изобра-

жение, по которому система построит

симметричную копию. Этого можно до-

биться с помощью последовательности

команд Выделить > Все или комбина-

ции клавиш Ctrl+A. В строке меню наж-

мите Операции > Симметрия. Убеди-

тесь, что в строке параметров установле-

на кнопка Л21 (Исходные объекты) с

двумя прямоугольниками, а не с одним.

В противном случае система построит

только левую половину клапана. В стро-

ке сообщений появится надпись Укажи-

те первую точку на оси симметрии или

введите координаты. Поместите курсор

в центр координат и нажмите левую

кнопку мыши. Затем направьте курсор в

верхний конец линии контура клапана.

Система построит фантом второй поло-

вины клапана. Чтобы зафиксировать

его, нужно нажать левую кнопку мыши,

когда курсор примет вид косого креста.

Симметрия выполнена. Для отмены ко-
манды левой кнопкой мыши нужно нажать кнопку Stop или

клавишу Esc, а для удаления выделения (зеленый цвет) щелк-

нуть левой кнопкой в любом поле чертежа (рис. 4.9).

120

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

9. Ввод шести горизонтальных отрез-

ков. На инструментальной панели

Геометрические построения наж-

мите кнопку В (Ввод отрезка).

Укажите первую точку отрезка.

Для этого направьте курсор на

верхний торец штока в угол фаски

и, когда он примет вид косого крес-

та, нажмите левую кнопку мыши.

Затем укажите конечную точку от-

резка, установив курсор на точке,

противоположной оси симметрии,

и снова нажмите левую кнопку мы-

ши. Отрезок построен. Аналогич-

ным образом постройте пять остав-

шихся горизонтальных отрезков.

10. Построение осевой линии. На

инструментальной панели Геомет-

рические построения нажмите

кнопку В (Ввод вспомогательной

прямой) и, не отпуская левую

кнопку мыши, выберите из всплы-

вающего меню кнопку JJ (Верти-

кальная прямая). Установите вер-
тикальную прямую в центр координат и, когда курсор изменит

свой вид на косой крест, нажмите левую кнопку мыши. Затем

отмените команду клавишей Esc или кнопкой Stop: Нажмите

левой кнопкой'мыши кнопку Привязки в строке текущего сос-

тояния и поставьте флажок напротив слов Точка на кривой.

Нажмите ОК. После этого нажмите кнопку R (Ввод отрезка)

и щелкните левой кнопкой мыши на окне выбора стиля линии

I , расположенной в строке параметров. В диалоговом окне

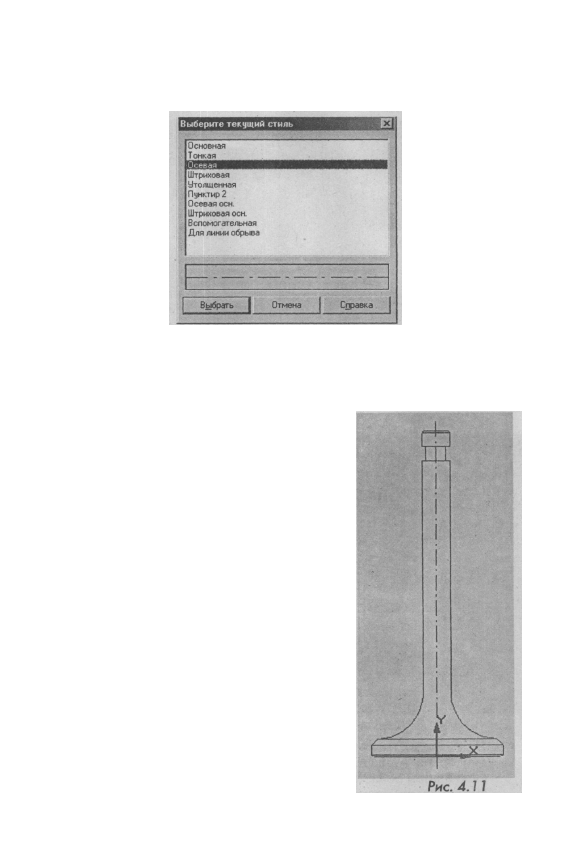

выделите слово Осевая и нажмите Выбрать (рис. 4.10).

Наведите курсор на вертикальную вспомогательную линию и

установите его примерно на 3-6 мм. ниже центра координат.

Нажмите левую кнопку мыши. При этом косой крест курсора

будет скользить вдоль вертикальной прямой, не выходя за ее

пределы (так работает привязка Точка на кривой). Далее не-

обходимо указать вторую точку, расположенную на 3-6мм.

выше торца штока клапана и нажать левую кнопку мыши. Од-

нако осевой линии на экране видно не будет. Чтобы увидеть

КЛАПАН ВПУСКНОЙ

121

Рис. 4.10

ее, необходимо нажать в строке меню следующую последова-

тельность кнопок: Удалить > Вспомогательные кривые и точ-

ки > В текущем виде. На экране возникнет изображение глав-

ного вида клапана (рис. 4.11).

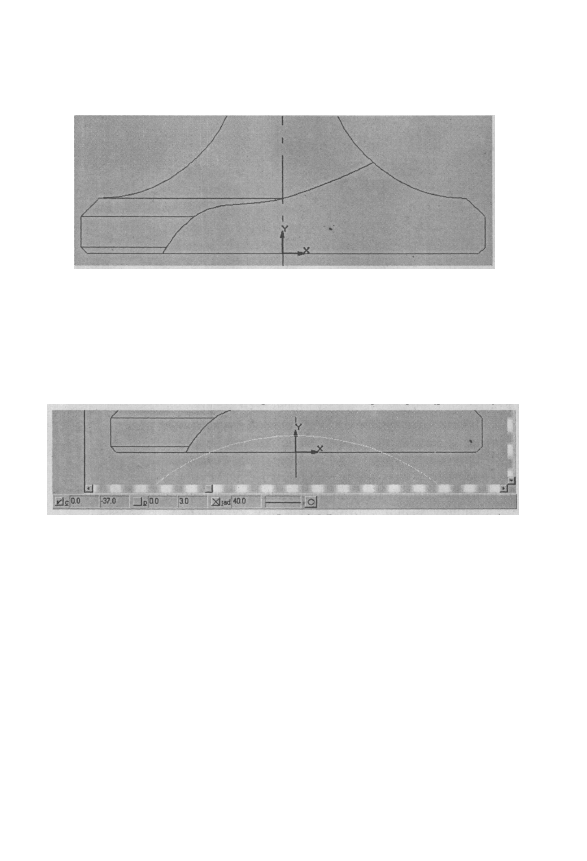

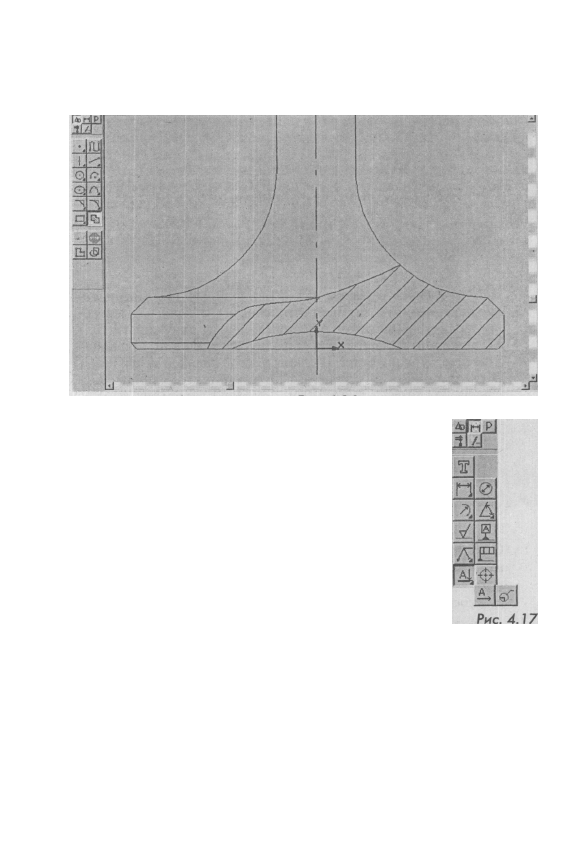

И. Построение местного разреза. Для

этого нужно очертить место пред-

полагаемого разреза, затем выпол-

нить нужныйиэлемент и штриховку.

Для удобства работы воспользуй-

тесь кнопкой Ш (Увеличить масш-

таб рамкой), и изображение тарел-

ки клапана увеличится на весь эк-

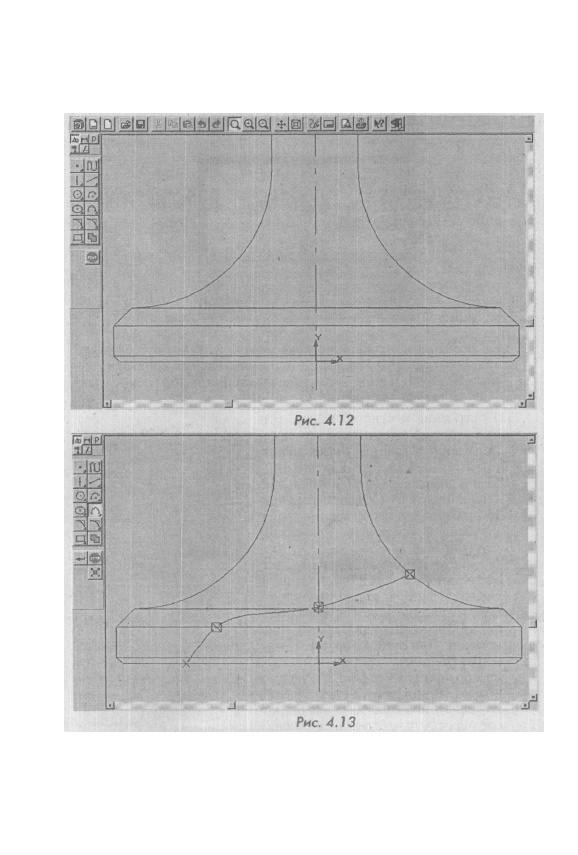

ран (рис. 4.12).

На инструментальной панели наж-

мите кнопку Ш (Ввод кривой

Безье), а в строке параметров щелк-

ните мышью на окне Текущий стиль

линий. Выберите в диалоговом окне

команду Для линии обрыва и наж-

мите Выбрать. Далее поместите

курсор приблизительно в середину

правой линии скругления тарелки

клапана и после возникновения ко-

сого креста нажмите левую кнопку

мыши. Разместите оставшиеся три £~;

точки так, как показано на рис. 4.13,

после чего нажмите кнопку Hi (Соз-

дать объект).

122 АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

Нажмите в строке меню Удалить > Часть кривой и наведите

курсор на горизонтальные отрезки, расположенные внутри

очерченной области. Их цвет будет красным. Удалите их, на-

жимая левую кнопку мыши (рис. 4.14).

КЛАПАН ВПУСКНОЙ

123

Рис. 4.14

Для построения сегмента нажмите кнопки: R> (Геометричес-

кие построения) и J3J (Ввод окружности). В левой части стро-

ки параметров введите координаты центра окружности (0, -

37) и нажмите клавишу Enter, радиус окружности 40 и снова

нажмите клавишу Enter. Щелкните левой кнопкой мыши на ок-

не стиля линий, а в диалоговом окне выберите стиль линии - Ос-

новная. Убедитесь, что отрисовка осей отсутствует (рис. 4.15).

Рис.4.15.

Система построит окружность, нижняя часть которой нам не

нужна. Ее необходимо удалить. Нажмите в строке меню Уда-

лить > Часть кривой и щелкните мышью по нижней части ок-
ружности. Нижняя часть окружности будет удалена.

12. Штриховка. Нажать кнопки: Г& (Геометрические построе-

ния) и Ш (Штриховка). В строке параметров установите шаг
штриховки (3) *Р°~ 3 , угол наклона штриховки (45)

anf

5

^ j

 и  с т и л ь

 штриховки (металл) 1777/ . Далее щелкните

мышью в месте предполагаемой штриховки и нажмите кноп-
ку Ш (Создать объект) (рис. 4.16).

13. Создание вида. На панели переключения нажмите кнопку Ш

(Размеры и технологические обозначения). Затем восполь-

зуйтесь кнопкой Ш (Линия разреза) и, не отпуская ее, выбе-
рите кнопку ~J (Стрелка взгляда) (рис. 4.17).

124

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

Рис. 4.16

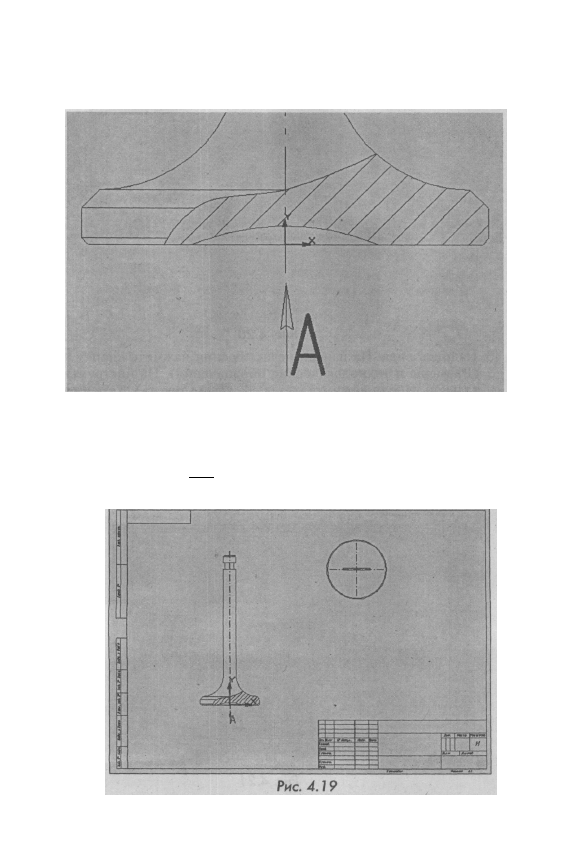

Разместите курсор ниже конца оси симметрии

на 2-Змм и нажмите левую кнопку мыши.

Опустите курсор под номером 2 в нижнюю

часть стрелки направления взгляда, выров-

няйте ее по вертикали и снова нажмите левую

кнопку мыши. Затем совместите курсор под

номером 3 с курсором под номером 2 и после

появления косого креста нажмите левую кноп-

ку мыши. По умолчанию система присваивает

первому виду букву А (рис. 4.18).

14. Чертеж вида. На панели управления нажми-

те кнопку Ш (Показать все), и на экране

отобразится весь чертеж. Для построения

чертежа вида нажмите кнопки Ш (Геометрические построе-

ния) и Ш (Ввод окружности). В левой части строки парамет-

ров введите координаты центра окружности (150, 150) и

нажмите Enter, радиус окружности 32 и нажмите Enter, ра-

диус окружности 33, кнопку Отрисовка осей и клавишу

Enter. Далее вставьте фантом окружности с осями в центр

окружности.

Нажмите кнопку 31 (Ввод прямоугольника) и, не отпуская ее,

выберите кнопку Ш (Ввод прямоугольника по центру и вер-

КЛАПАН ВПУСКНОЙ

125

Рис. 4.18

шине) на этой панели:

 c

jkiQj. В окне Высота прямоугольника h

введите 2 и нажмите Enter, в окне Ширина прямоугольника w
введите 30 и нажмите Enter. Уберите отрисовку осей:.

ь[го ^w3°° F л1 . Направьте фантом прямоугольника в
центр окружности и нажмите левую кнопку мыши (рис. 4.19).

126

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

Рис. 4.20

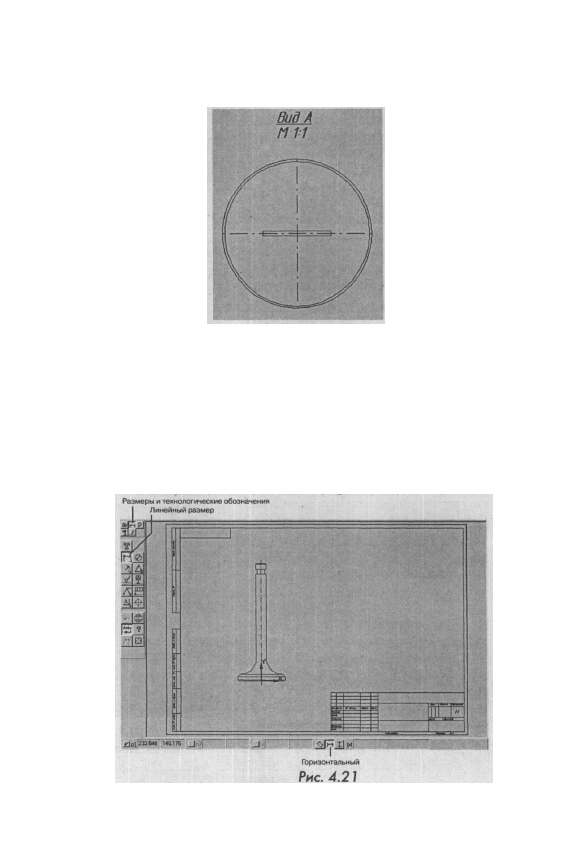

15. Надпись вида. На панели переключения нажмите кнопку Ш

(Размеры и технологические обозначения). На инструмен-

тальной панели нажмите кнопку Ш (Ввод текста). Установи-

те курсор ввода текста на расстоянии 15-20мм от верхнего

края окружности и нажмите левую кнопку мыши. В строке па-

раметров нажмите кнопки К (курсив), Ж (полужирный) и Ч

(подчеркнутый): JpT*Ti . Введите с клавиатуры Вид А, затем

нажмите кнопку Ш и клавишу Enter. Введите М 1:1 и нажми-

те кнопку М (Создать объект) (рис. 4.20).

КЛАПАН ВПУСКНОЙ

127

16. Простановка горизонтальных размеров. На панели переклю-

чения нажмите кнопку Ш (Размеры и технологические обоз-

начения). На инструментальной панели нажмите кнопку Ли-

нейный размер, а в строке параметров - Горизонтальный. За-

тем нажмите кнопку J9 (Показать все) (рис. 4.21).

Простановка линейных размеров осуществляется так же, как

и ввод отрезков. Направьте курсор на одну из точек начала

фаски, на боковую поверхность тарелки клапана и после появ-

ления косого креста нажмите левую кнопку мыши. Затем сде-

лайте то же самое для противоположной точки. На экране воз-

никнет фантом размера в виде прямоугольника, с возмож-

ностью перемещения по вертикали.

Рис. 4.22.

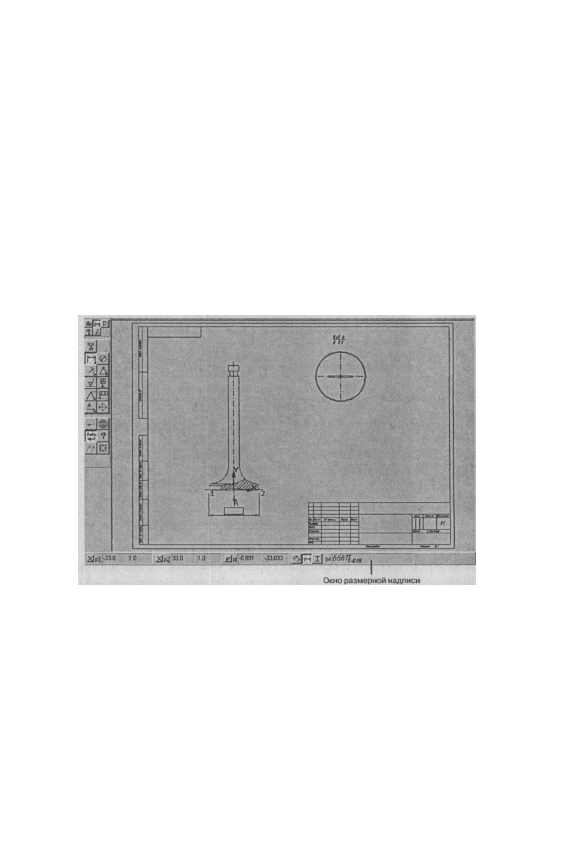

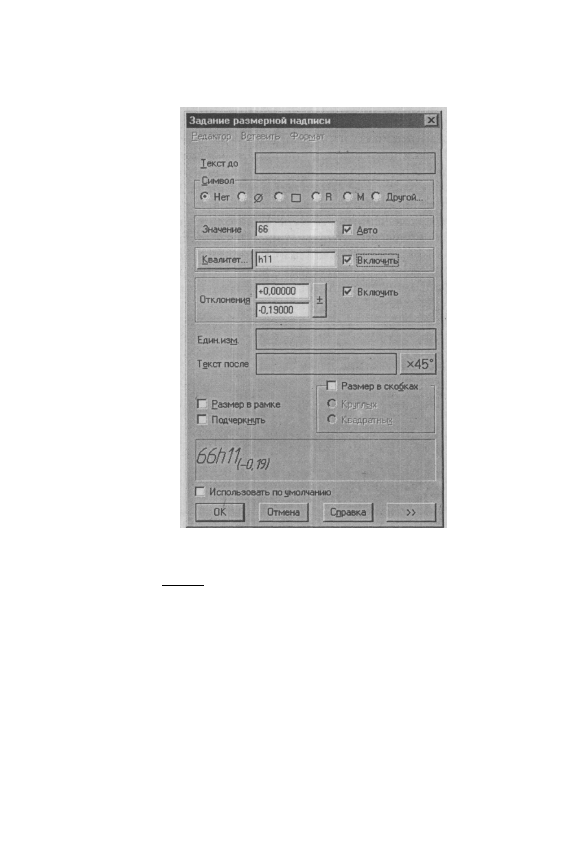

Направьте курсор на окно размерной надписи (рис. 4.22). При

этом курсор приобретет вид наклонной белой стрелки. Наж-

мите левую кнопку мыши. В появившемся диалоговом окне

(рис. 4.23) в блоке Символ установите точку перед значком

диаметра, а в блоке. Квалитет уберите флажок (если он есть)

перед словом Включить. В нижнем окне блока Отклонения

введите с клавиатуры требуемые по чертежу предельные отк-

лонения размера (-0,19) и нажмите ОК. Щелкнув левой

кнопкой мыши, зафиксируйте положение размерной линии

на расстоянии 35-40мм от поверхности тарелки клапана.

128

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

Рис. 4.23

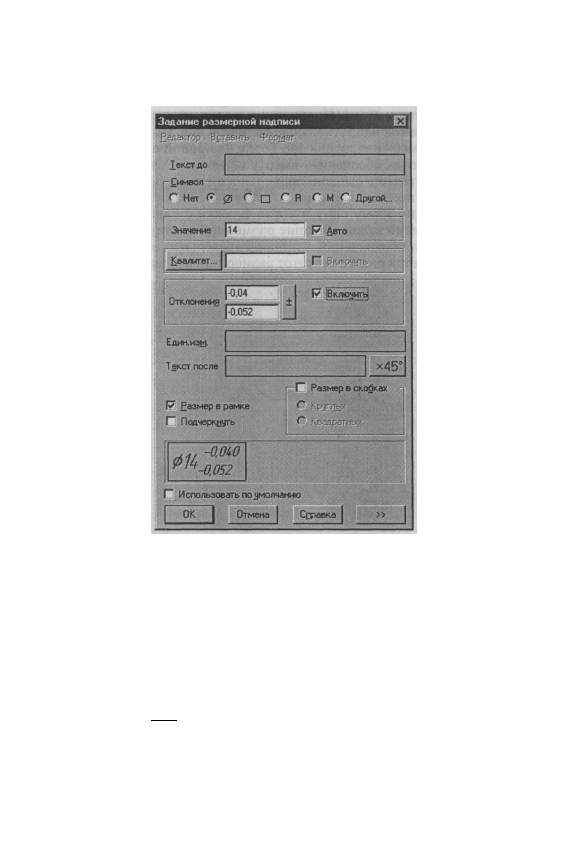

Для простановки диаметра стержня клапана 14 мм щелкните

мышью на нижних выступах проточки и на окне размерной над-

писи И?? . В появившемся окне установите флажок перед

значком диаметра. Введите отклонения размера (-0,04 и -0,052),

установите флажок напротив слов Включить, поставьте фла-

жок напротив слов Размер в рамке и нажмите ОК (рис. 4.24).

Зафиксируйте размер, щелкнув мышью на расстоянии 15-20

мм от верхнего края чертежа. Аналогичным образом проставь-

те горизонтальный диаметральный размер 10 мм. Размер дли-

ны сегментного паза 30 имеет знак звездочки. Установить ее

можно в диалоговом окне Задание размерной надписи, где в

поле Текст после нужно щелкнуть мышью и затем нажать

кнопку с изображением звездочки на цифровой клавиатуре.

Завершите выбор, нажав ОК.

КЛАПАН ВПУСКНОЙ

129

Рис. 4.24

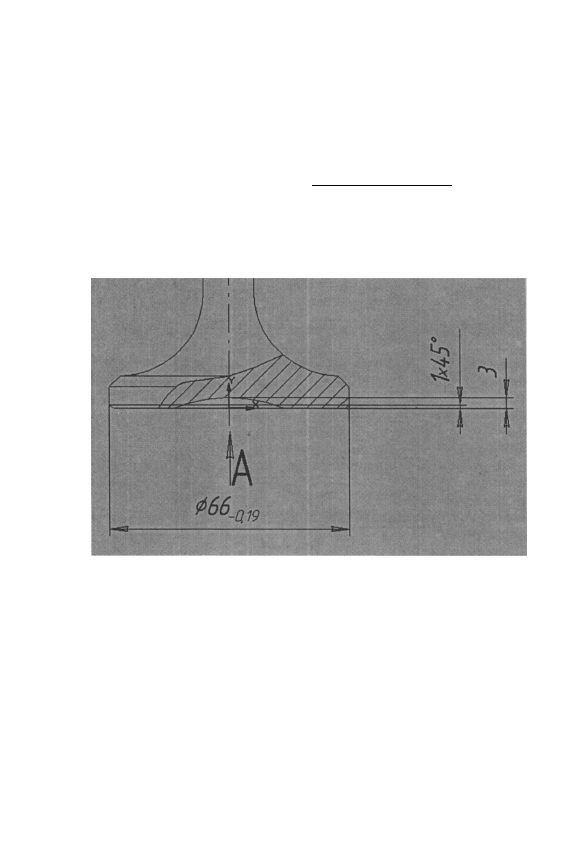

17. Простановка вертикальных размеров. Лучше всего начинать с

малых размеров. В строке параметров нажмите кнопку Ш:

(Вертикальный размер). Для удобства работы увеличьте та-

релку клапана и обозначьте вертикальный размер фаски 1x45

двумя щелчками мыши. Даже если вы сделаете это в любом

месте горизонтальной линии, система все равно вычислит

лишь вертикальный размер. Щелкните мышью по окну раз-

мерной надписи. В появившемся окне уберите флажки в по-

лях Квалитет и Отклонения. В поле Текст после нажмите

кнопку

  х 4 5

1 , затем ОК и зафиксируйте вертикальный размер

на расстоянии 30 мм от правого края тарелки. Аналогичным

образом проставьте вторую фаску, которая расположена в

верхней части чертежа. Чтобы точно обозначить вертикаль-

ный размер сегмента, в строке текущего состояния нужно на-

130 АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

жать кнопку о**

8

***-! (Привязки) и в открывшемся окне устано-

вить флажок напротив слова Пересечение. Потом следует уб-

рать флажок напротив слов Точка на кривой и, дважды щелк-

нув мышью, обозначить высоту сегмента. Если геометричес-

кое построение сделано правильно, в строке параметров в ок-

не txt появится размер: **Р**£««/ . Щелкнув

мышью по этому окну и убрав флажки с блоков Квалитет и

Отклонения в окне Задание размерной надписи, можно изба-

виться от обозначений величины предельных отклонений. Да-

лее остается разместить этот размер, как показано на рис. 4.25.

Рис.4.25.

Оставшиеся шесть вертикальных размеров: толщину уплот-

нительной фаски 3 i 0,03 толщину тарелки 9 ± 0,045, высоту

паза под проточку 7 +о',о2» толщину конца стержня 8.

0 048

, габа-

ритный размер 165 ± 0,125 и ширину сегментного паза на виде

А -2мм нужно проставить аналогичным образом и разместить

их так, как показано на рис. 4.26.

18. Простановка радиальных размеров. Нажмите кнопку Ш (Ра-

диальный размер) и наведите курсор между тарелкой и

стержнем клапана. При этом цвет линии изменится на крас-

ный, а вместо радиуса R 23 появится прямоугольная рамка.

Установите размер так, как показано на рис. 4.27, затем наж-

мите левую кнопку мыши. Повторным нажатием зафиксируй-
