Создаем чертежи в Компас 3D

ПАНЕЛЬ РАЗМЕРОВ

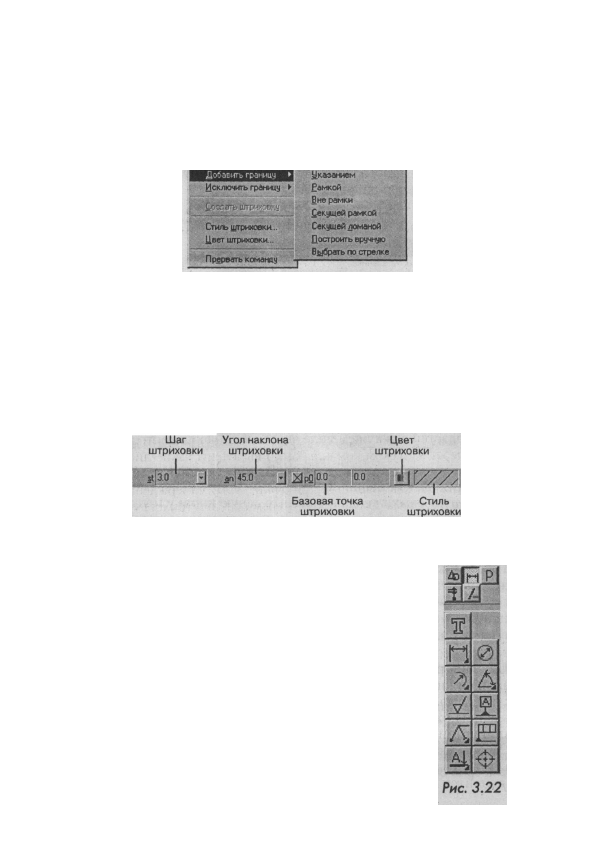

объектов (добавления и исключения границ). С помощью команд

этого меню можно набирать границы штриховки из объектов вида

чертежа или фрагмента (рис. 3.20).

Рис. 3.20

После задания границ штриховки выполняется ее предваритель-

ное построение. До фиксации штриховки можно изменить ее пара-

метры (угол наклона, шаг), задавая нужные значения в полях строки

параметров объектов.

Для изменения стиля штриховки щелкните левой кнопкой мыши

на поле стиля в строке параметров объектов. На экране появится ок-

но выбора стиля. Для изменения цвета штриховки нажмите кнопку

Цвет в строке параметров объектов (рис. 3.21).

Рис. 3.21

Чтобы зафиксировать полученную штриховку и перейти к постро-

ению следующей, нажмите кнопку jd (Создать

объект) на панели специального управления.

3.4. ПАНЕЛЬ РАЗМЕРОВ

На панели размеров расположены кнопки, поз-

воляющие обратиться к командам простановки

размеров и технологических обозначений. Для

вызова необходимой команды нажмите соответ-

ствующую кнопку панели. Панель состоит из де-

вяти кнопок: ввод текста, ввод линейных, диа-

метральных, радиальных и угловых размеров,

шероховатость, база и допуски, линии выноски,

разреза и центра (рис. 3.22).

84 СОДЕРЖАНИЕ ПАНЕЛЕЙ

3.4.1. Ввод текста

Данная команда позволяет ввести одну или несколько текстовых

надписей. Каждая надпись может состоять из произвольного коли-

чества строк. Для вызова команды нажмите кнопку Ж\ (Ввод текста)

на инструментальной панели размеров.

Для перехода к созданию новой надписи просто переместите кур-

сор за пределы рамки ввода и нажмите левую кнопку мыши. Преды-

дущая надпись будет зафиксирована, а в указанном месте откроется

новое поле ввода текста. Для фиксации введенного текста нажмите

кнопку Создать объект на панели специального управления.

При необходимости можно изменять внешний вид вводимой над-

писи или ее частей (тип шрифта, его высоту и сужение, цвет симво-

лов и т.д.) с помощью полей и кнопок в строке параметров объектов.

Если нужно поменять начертание только части надписи, выделите ее

мышью или клавишами, а затем назначьте нужные параметры.

3.4.2. Линейный размер

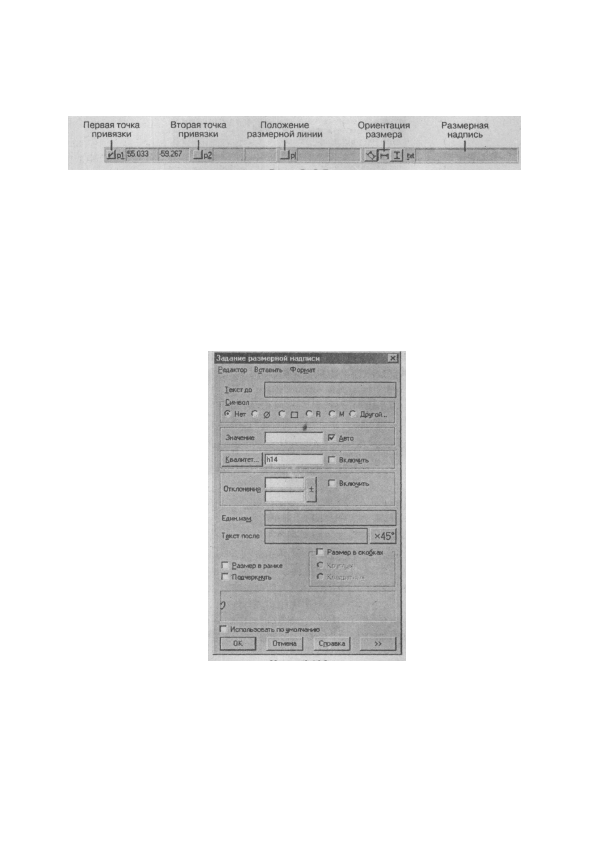

Эта команда позволяет проставить один или несколько линейных

размеров. Для ее вызова нажмите кнопку II (Линейный размер) на

инструментальной панели размеров. Последовательно укажите две

базовые точки, а затем положение размерной линии. Значения коор-

динат характерных точек размера можно явно ввести в полях строки

параметров объектов (рис. 3.25).

Рис. 3.23

Для ввода текста укажите курсором положение точки его привяз-

ки. Затем напечатайте в открывшейся рамке ввода нужное количест-

во строк, заканчивая набор каждой из них нажатием клавиши Enter.

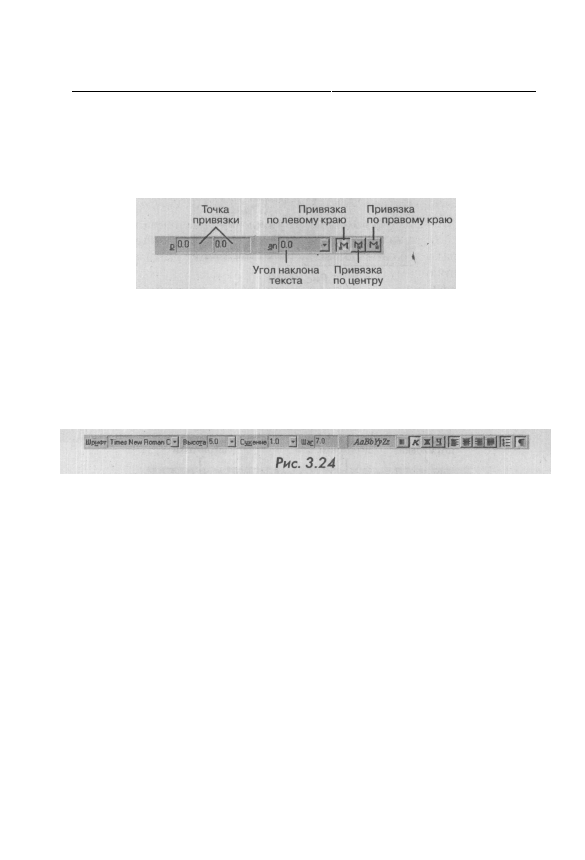

После начала ввода текста вид строки параметров изменится. В

строке параметров можно изменять тип шрифта, высоту и начертание

букв, сужение, шаг, окно просмотра шрифта, цвет текста, способ вырав-

нивания, нумерацию и установку символа форматирования (рис. 3.24).

ПАНЕЛЬ РАЗМЕРОВ

Рис. 3.25

Можно также автоматически привязать создаваемый размер к

граничным точкам какого-либо геометрического объекта, нажав

кнопку fil (Выбор базового объекта) на панели специального уп-

равления, а затем указав курсором нужный элемент. По умолчанию

будет создаваться размер, параллельный базовому объекту или от-

резку, соединяющему базовые точки.

Для вызова окна ввода и редактирования размерной надписи

щелкните левой кнопкой мыши на поле Размерная надпись в стро-

ке параметров объектов, прежде чем зафиксировать размер. На экра-

не появится окно Задание размерной надписи (рис. 3.26).

Рис. 3.26

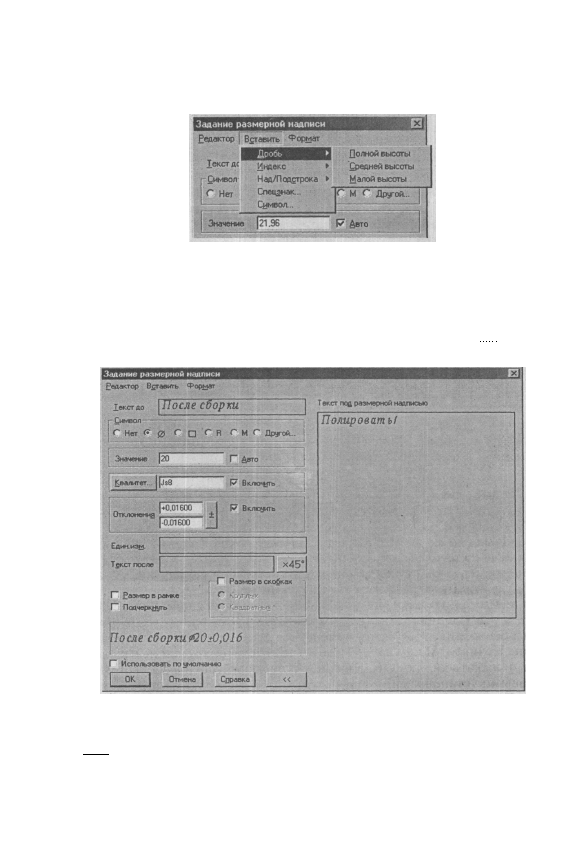

Окно Задание размерной надписи имеет меню из трех команд:

Редактор, Вставить и Формат.

Команда Редактор предназначена для редактирования вводимого

текста. Команда Вставить позволяет вводить в размерную надпись

дроби и индексы различной высоты, надстрочные и подстрочные бук-

вы и цифры, спецзнаки и символы (рис. 3.27). Команда Формат пред-

назначена для изменения шрифта и стиля текста размерной надписи.

СОДЕРЖАНИЕ ПАНЕЛЕЙ

Рис. 3.27

В диалоговом окне Задание размерной надписи можно вводить

следующие данные: текст, символ, значение, квалитет и отклонение

размера, единицы измерения и окно ввода текста после размера.

Кроме этого имеются опции управления размерами. Если текст нуж-

но ввести под размерной надписью, следует нажать кнопку » ,1. На

экране появится дополнительное окно (рис. 3.28).

РИС.

3.28

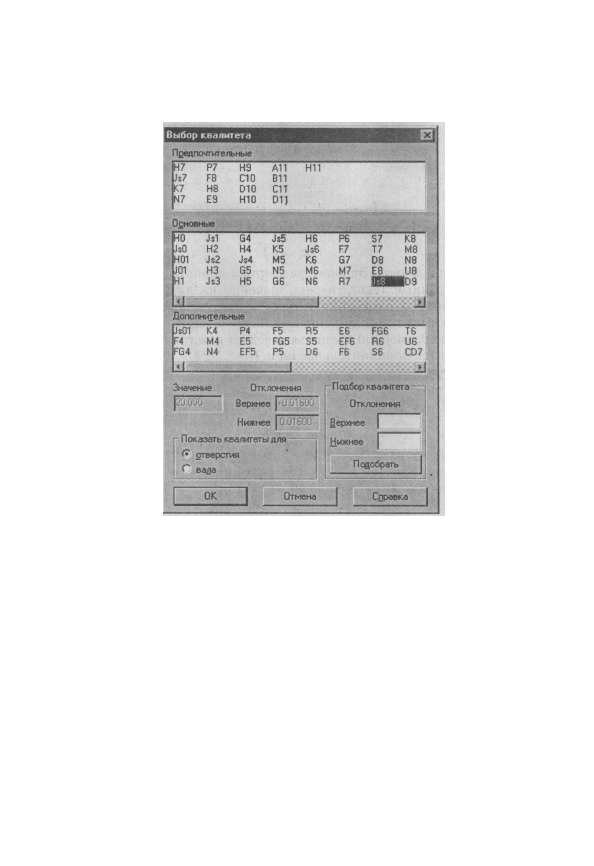

Для выбора необходимого допуска размера нужно нажать кнопку

^«М , и на экране появится окно Выбор квалитета, где можно выбрать

требуемую систему допуска (вала или отверстия), стандартного квалите-

та, а также подобрать нужные отклонения размеров вручную (рис. 3.29).

ПАНЕЛЬ РАЗМЕРОВ

Рис. 3.29

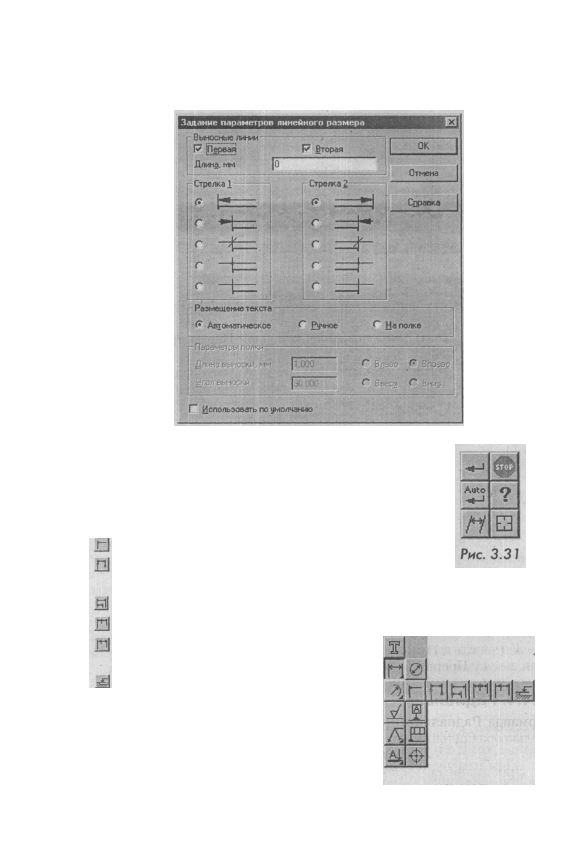

Чтобы на экране появилось диалоговое окно Задание параметров

линейного размера, в котором можно задать или изменить оформле-

ние размера (простановка надписи на выносной полке, тип стрелок и
т.д.), вызовите команду Параметры размера из контекстного меню или
нажмите кнопку 21 на панели специального управления (рис. 3.30).

В этом окне при необходимости можно установить тип стрелок

выносных линий, а также размещение текста размера (Автоматичес-
кое, Ручное и На полке). Остается только выбрать нужные парамет-
ры и нажать кнопку ОК, и размер будет перестроен в соответствии с
новыми установками.

Если необходимо наклонить выносные линии размера, нажмите

кнопку М (Наклонить размер) на панели специального управления
(рис. 3.31). Кнопка доступна, только если выключено автоматическое соз-

дание размера и указаны все параметры, необходимые для его создания.

Для изменения наклона выносных линий редактируйте отобра-

жаемые на экране характерные точки. После установки нужного по-
ложения выносных линий отожмите кнопку Наклонить размер.

СОДЕРЖАНИЕ ПАНЕЛЕЙ

Рис. 3.30

Отказаться от ввода линейных размеров можно,

нажав клавишу Esc или кнопку Прервать команду
на панели специального управления.

Команда Линейный размер имеет панель расши-

ренных команд из шести команд (рис. 3.32).

- команда Линейный размер с обрывом;
- команда Линейный размер между отрезком

и точкой;

- команда Линейный размер от общей базы;
- команда Линейный цепной размер;
- команда Линейный размер с об-

щей размерной линией;

- команда Размер высоты.

3.4.3. Диаметральный размер

Данная команда позволяет ввести один

или несколько диаметральных размеров.
Чтобы вызвать ее, нажмите кнопку ^1
(Диаметральный размер) на инструмен-

Рис. 3.32

ПАНЕЛЬ РАЗМЕРОВ

тальной панели размеров. Укажите курсором базовую окружность
или дугу, а затем зафиксируйте положение размерной надписи. Если
нужно заново указать окружность или дугу для простановки диамет-
рального размера, нажмите кнопку М (Указать заново) на панели спе-
циального управления, а затем укажите курсором нужный элемент.

Для вызова диалогового окна ввода и редактирования размерной

надписи щелкните левой кнопкой мыши на поле отображения текс-
та в строке параметров объектов, прежде чем зафиксировать размер.
Меню для ввода отдельных частей размерной надписи также можно
вызвать, щелкнув правой кнопкой мыши на поле текста размерной
надписи (рис. 3.26, 3.28).

Чтобы вызвать окно, в котором можно задать или изменить оформле-

ние размера (простановка надписи на выносной полке, тип стрелок и
размещение текста), воспользуйтесь командой Параметры размера из
контекстного меню, нажав правую кнопку мыши. Другой вариант - наж-
мите кнопку Ш (Параметры размера) на панели специального управле-

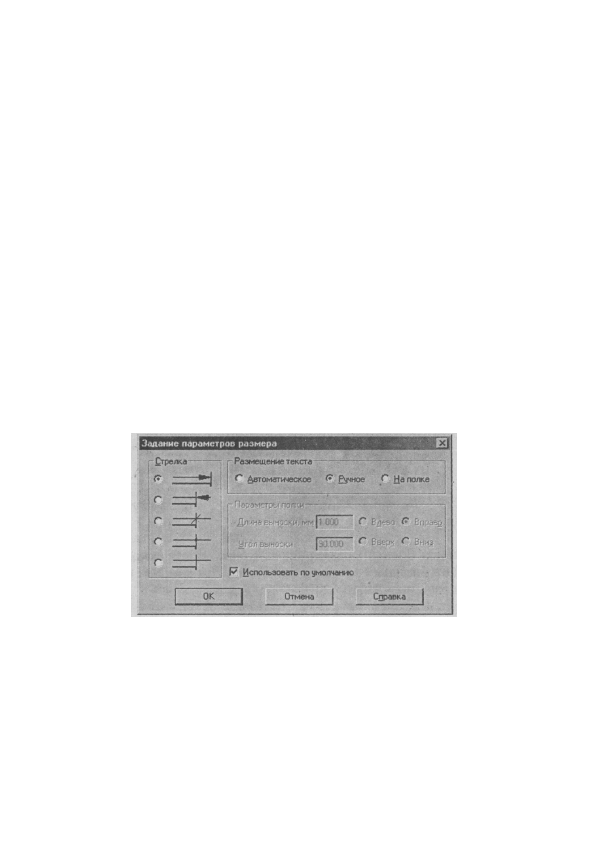

ния. На экране появится окно Задание параметров размера, где в блоке
Размещение текста рекомендуется установить опцию Ручное и поста-
вить флажок напротив слов Использовать по умолчанию (рис. 3.33).

Рис. 3.33

Завершить ввод диаметральных размеров можно, нажав клавишу Esc

или кнопку Прервать команду на панели специального управления.

4.4.4. Радиальный размер

Команда Радиальный размер позволяет проставить один или нес-
колько радиальных размеров. Для этого необходимо указать базо-
вую окружность или дугу, а затем - положение размерной надписи.

Простановка радиального размера осуществляется в окне ввода и

редактирования размерной надписи. Чтобы, вызвать окно Задание

9 0

СОДЕРЖАНИЕ ПАНЕЛЕЙ

размерной надписи (рис.3.26), нажмите левую кнопку мыши в поле
отображения текста в строке параметров объектов и установите нужный
размер, прежде чем зафиксировать его кнопкой М (Создать объект).

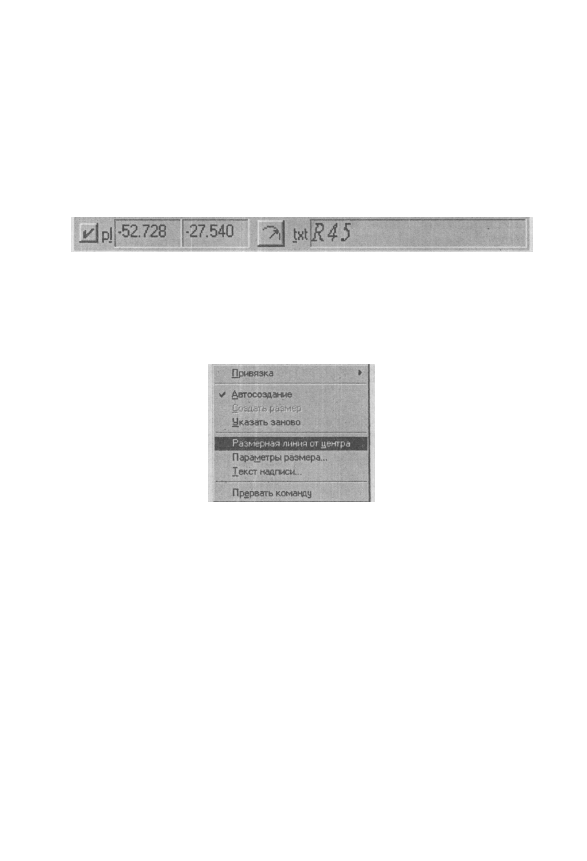

В строке параметров находится также кнопка J2J (Размерная ли-

ния от центра окружности). При переключении внешний вид кноп-
ки изменится (рис. 3.34).

Рис. 3.34

В контекстном меню, возникающем по щелчку правой кнопкой

мыши при задании параметров размера, находится команда-переклю-
чатель Размерная линия от центра. Ее действие аналогично действию
кнопки управления отрисовкой размерной линии. При переключении
рядом с названием команды появляется и исчезает флажок (рис. 3.35).

Привязка

V Автосоздание

Указать заново

Рис. 3.35

При установке больших размеров радиусов удобнее использовать

команду £U (Радиальный размер с изломом). Эта команда находит-
ся на панели расширенных команд.

3.4.5. Угловой размер

Команда Угловой размер позволяет проставить один или несколько

угловых размеров. Для вызова команды нажмите кнопку П5 на

инструментальной панели размеров. Последовательно укажите два
отрезка, между которыми следует проставить размер, а затем задай-
те положение размерной линии и надписи.

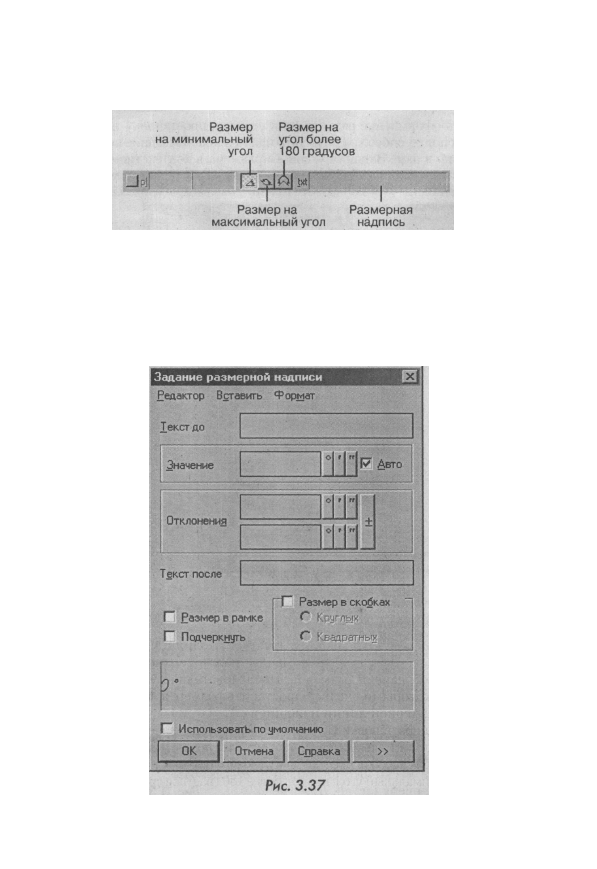

Выбор сектора простановки углового размера осуществляется в строке

параметров объектов, где находятся кнопки, используюмые для переключе-
ния на один из трех способов простановки углового размера: на минималь-
ный угол, на максимальный угол, на угол более 180 градусов (рис. 3.36).

ПАНЕЛЬ РАЗМЕРОВ

Рис. 3.36

Команды, дублирующие показанные кнопки, находятся в контек-

стном меню, вызвать которое можно правой кнопкой мыши. Для вы-
бора нужного варианта ориентации размера нажмите соответствую-
щую кнопку или вызовите команду из контекстного меню.

Для вызова окна Задание размерной надписи, где можно вводить и

редактировать размерную надпись, щелкните левой кнопкой мыши в по-
ле отображения текста в строке параметров объектов (рис. 3.37).

9 2

СОДЕРЖАНИЕ ПАНЕЛЕЙ

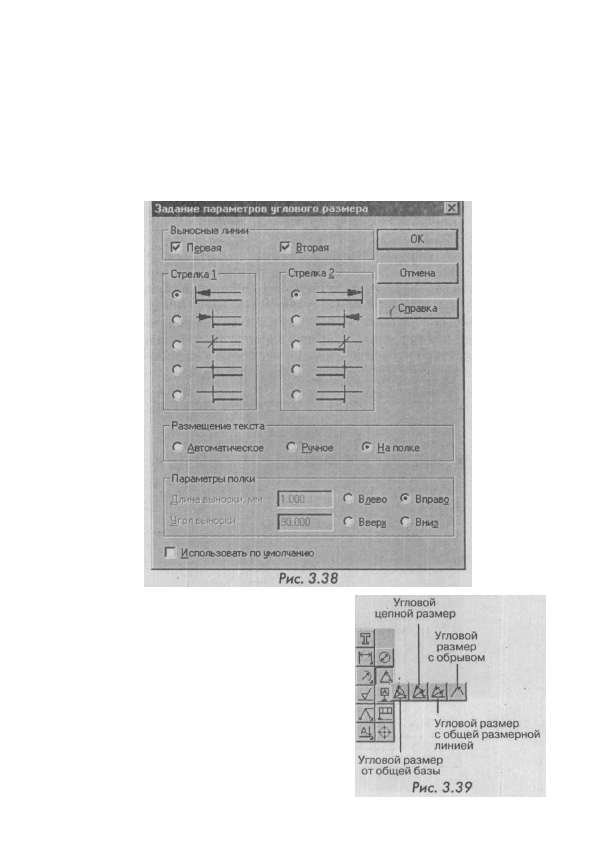

Изменить оформление размера (тип стрелок, простановку надписи

на выносной полке, способ размещения текста и использование по умол-
чанию) можно в окне Задания углового размера в контекстном меню.
Другой вариант - кнопка JLl (Параметры размера) на панели специаль-

ного управления, где можно выбрать нужные параметры (рис. 3.38).

Команда Угловой размер имеет

панель расширенных команд, в кото-
рую входят следующие команды: уг-
ловой размер от общей базы, угловой
цепной размер, угловой размер с об-
щей размерной линией и угловой раз-
мер с обрывом (рис. 3.39).

3.4.6. Шероховатость

Команда Шероховатость позволяет
ввести один или несколько символов
шероховатости поверхностей. Для вы-

ПАНЕЛЬ РАЗМЕРОВ

зова команды нажмите кнопку ^1 (Шероховатость) на инструмен-

тальной панели размеров. После этого в строке параметров объектов

кроме собственно полей параметров появится несколько дополни-

тельных кнопок. Используя их, можно выполнять построение раз-

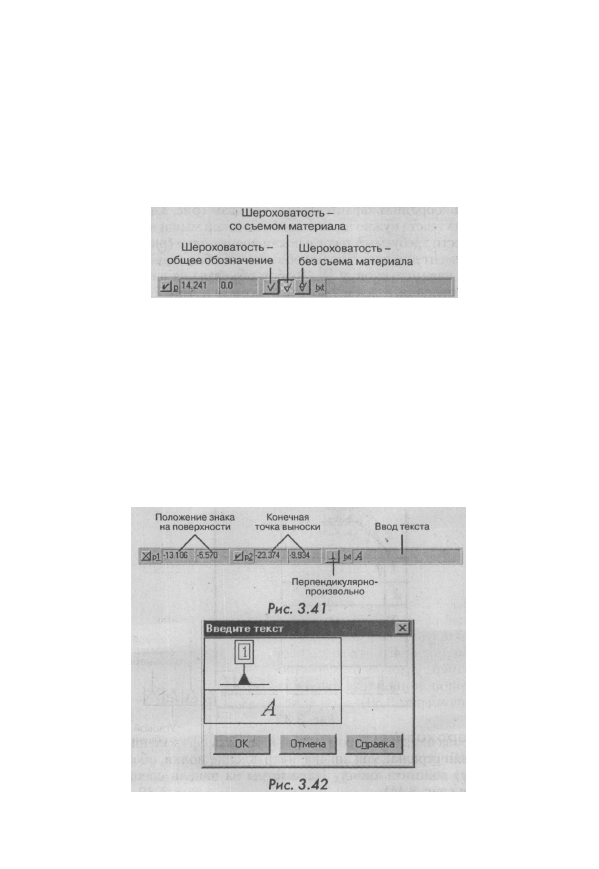

личных типов обозначений шероховатости (рис. 3.40).

Рис. 3.40

В контекстном меню есть команды выбора типа обозначения ше-

роховатости, дублирующие действие кнопок. По умолчанию (если

не была нажата какая-либо кнопка в строке параметров объектов)

вычерчивается символ общего обозначения шероховатости.

Укажите элемент, на котором необходимо проставить знак шеро-

ховатости, а затем перемещайте курсор в нужное место на этом эле-

менте. Достигнув результата, зафиксируйте курсор.

3.4.7. База

Команда База позволяет ввести один или несколько символов обоз-

начения базовой поверхности. Для вызова команды нажмите кнопку

9 4

СОДЕРЖАНИЕ ПАНЕЛЕЙ

JJ (База) на инструментальной панели размеров. Укажите курсо-

ром геометрический элемент, к которому нужно привязать обозначе-

ние базы, и зафиксируйте точку основания значка. Затем укажите

точку начала рамки с надписью. Текст надписи можно задать в поле

Ввод текста строки параметров базы. Здесь же можно вручную ввес-

ти значения координат характерных точек базы (рис. 3.41).

Для ввода текста нужно нажать левой кнопкой мыши на поле Ввод

текста и ввести требуемый текст в появившемся окне (рис. 3.42).

Если элемент для простановки обозначения базы заново требует-

ся выбрать, нажмите кнопку Я (Выбор объекта) на панели специ-

ального управления, а затем укажите курсором нужный элемент.

3.4.8. Линия-выноска

Команда Линия-выноска позволяет ввести одну или несколько ли-

ний-выносок. Для вызова команды нажмите кнопку Ш (Линия-вы-

носка) на инструментальной панели размеров. Для построения ли-

нии-выноски нужно задать точку начала полки, а затем указать на-

чальные точки ответвлений.

Для ввода надписей щелкните левой кнопкой мыши на поле отоб-

ражения текста в строке параметров объектов и в появившемся окне

введите текст (рис. 3.43). Вводить или редактировать надписи мож-

но в любой момент построения.

Рис.3.43

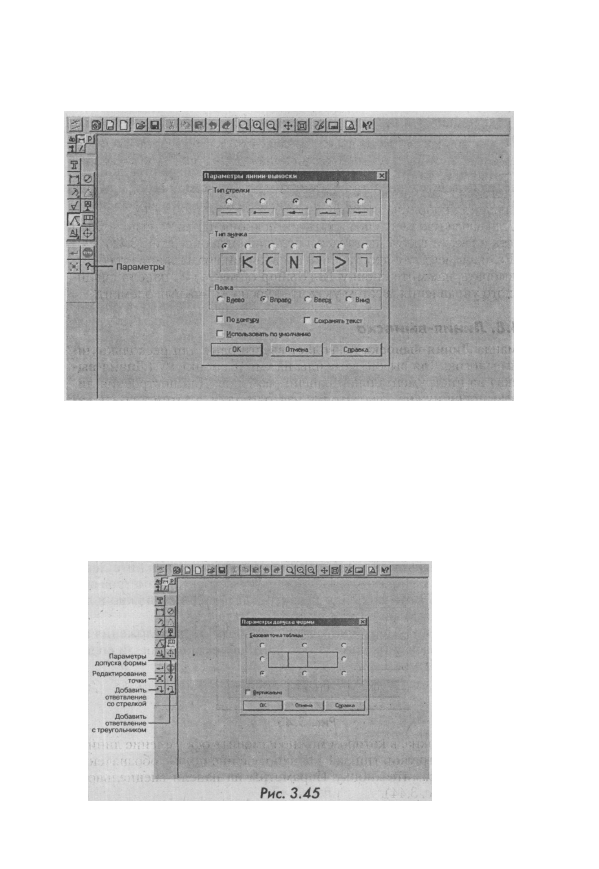

Для вызова окна, в котором можно изменить оформление линии-

выноски (тип стрелки, тип значка, направление полки, обозначение

по контуру) нажмите кнопку Параметры на панели специального

управления (рис. 3.44).

ПАНЕЛЬ РАЗМЕРОВ

Рис. 3.44

3.4.9. Допуск формы

Команда Допуск формы позволяет ввести одно или несколько обоз-

начений допусков формы и расположения поверхностей. Для вызо-

ва команды нажмите кнопку Ш (Допуск формы) на инструменталь-

ной панели размеров. Укажите курсором положение рамки таблицы

для надписи. Чтобы вызвать окно изменения точки привязки в рам-

ке, нажмите кнопку Параметры допуска формы на панели специ-

ального управления (рис. 3.45).

9 6

СОДЕРЖАНИЕ ПАНЕЛЕЙ

В появившемся окне введите данные для ячеек таблицы допуска

формы. Затем создайте требуемое количество соединительных линий

со стрелками или треугольниками. Для начала создания соединитель-

ной линии вызовите команду Добавить ответвление со стрелкой или

Добавить ответвление с треугольником в контекстном меню или наж-

мите соответствующую кнопку на панели специального управления.

Затем укажите курсором точку выхода выносной линии из рамки

и последовательно фиксируйте точки изломов. Чтобы завершить ри-

сование выносной линии, отожмите кнопку. Для создания следующей

соединительной линии вновь вызовите нужную команду контекстно-

го меню или нажмите кнопку на панели специального управления.

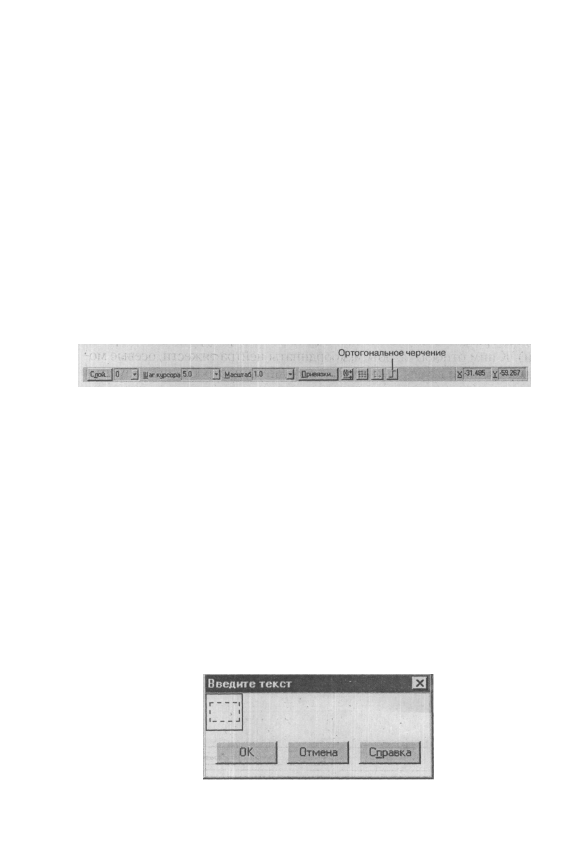

Чтобы переключить способ отрисовки участков выносных линий (ор-

тогонально друг другу или в произвольном направлении) нажмите кноп-

ку Ортогональное черчение в строке текущего состояния (рис. 3.46).

Рис. 3.46

Система перейдет в режим ортогонального черчения. Для крат-

ковременного перехода в этот режим можно удерживать нажатой

клавишу Shift. Для выхода из режима отожмите кнопку Ортого-

нальное черчение.

Можно изменять положение характерных точек соединительных

линий допуска формы прямо в процессе создания знака допуска.

Для этого нажмите кнопку ^ (Редактировать точки) на панели спе-

циального управления. Для выхода из режима редактирования точек

эту кнопку надо отжать.

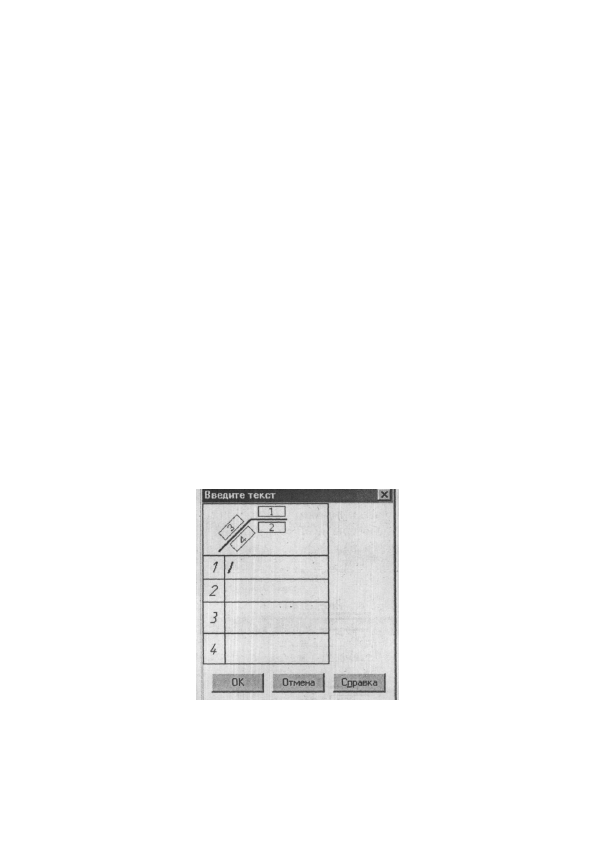

Для ввода надписей в таблице допуска формы щелкните левой

кнопкой мыши на поле отображения текста в строке параметров объ-

ектов (рис. 3.47). Вводить или редактировать надписи можно в лю-

бой момент построения.

Для фиксации начерченного допуска формы и расположения по-

верхностей нажмите кнопку :d (Создать объект) на панели специ-

ального управления.

Рис. 3.47

ПАНЕЛЬ РАЗМЕРОВ 97

3.4.10. Линия разреза

Команда Линия разреза позволяет построить линию разреза или се-

чения. Для вызова команды нажмите кнопку Ш (Линия разреза) на

инструментальной панели размеров. После вызова команды после-

довательно указывайте курсором точки перегиба линии разреза. Из-

менения будут динамически отображаться на экране.

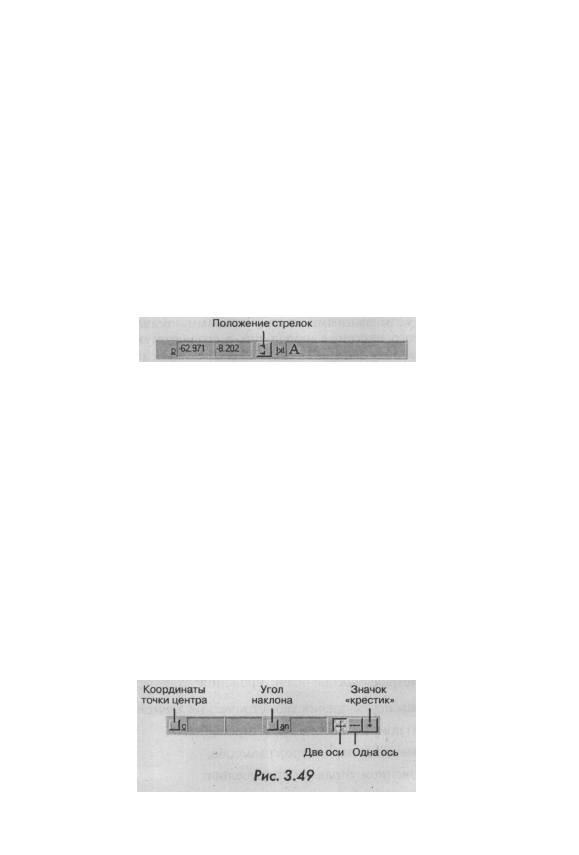

Чтобы переключить способ отрисовки стрелок (слева или справа от

линии разреза), используйте команду Стрелки справа из контекстного

меню или кнопку Положение стрелок в строке параметров объектов.

При переключении рядом с командой меню появляется и исчезает

флажок и меняется внешний вид кнопки: 21 - Стрелка слева, Ш -

Стрелка справа (после повторного нажатия) (рис. 3.48).

Рис. 3.48

Можно изменять положение характерных точек линии разреза в

процессе ее построения. Для этого нажмите кнопку Ш (Редактиро-

вать точки) на панели специального управления и редактируйте ха-

рактерные точки.

3.4.11. Обозначение центра

Команда Обозначение центра позволяет проставить обозначения

центра окружности, дуги окружности, эллипса, дуги эллипса, прямо-

угольника и правильного многоугольника. Для вызова команды

нажмите кнопку Ш: (Обозначение центра) на инструментальной па-

нели размеров.

Укажите базовую кривую, обозначение центра которой требуется

построить. Обозначение центра может иметь три формы: две оси, од-

на ось и условное обозначение («крестик»). Оси всегда пересекают-

ся в центре кривой штрихами. Для переключения между вариантами

построения обозначения центра служат кнопки в строке параметров

объектов (рис. 3.49).

98 СОДЕРЖАНИЕ ПАНЕЛЕЙ

Соответствующие этим кнопкам команды находятся также в кон-

текстном меню. Чтобы построить обозначение центра, не прибегая к

специальной команде, включите режим простановки обозначения

центра при создании или редактировании осесимметричного объекта.

Если необходимо построить осевые линии, не принадлежащие ни

одному осесимметричному объекту, щелкните курсором в поле ко-

ординат точки центра или угла наклона обозначения центра в стро-

ке параметров объектов и введите нужные значения в эти поля.

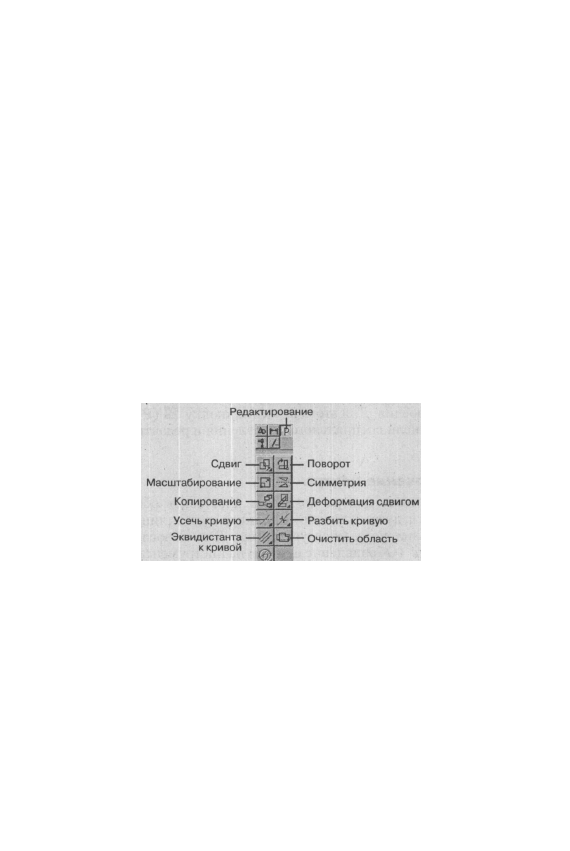

3.5. ПАНЕЛЬ РЕДАКТИРОВАНИЯ

Создаваемый чертеж часто приходится менять. Подчас эти корректи-

ровки могут существенно изменить вид детали или узла. Панель ре-

дактирования с размещенными на ней кнопками команд предназна-

чена для быстрого внесения изменений в создаваемую чертежно-

конструкторскую документацию. Для входа в режим редактирования

достаточно нажать кнопку Ш (Редактирование) на панели переклю-

чения, (рис. 3.50). Все эти команды подробно рассмотрены в главе 1.5.

Рис. 3.50

При редактировании часто применяется метод проектирования по

образцу. Это позволяет существенно снизить время создания нового

чертежа. Метод заключается в использовании наиболее близкого к раз-

рабатываемому узлу чертежа-аналога. Размеры и форма базового чер-

тежа редактируются, и новый чертеж сохраняется под другим именем.

Существует четыре способа редактирования:

• посредством перемещения геометрических элементов;
• с помощью команд панели редактирования;
• за счет изменения параметров размеров;
• с использованием управляющих узелков.

Создаем чертежи в Компас 3D - часть 6
