Создаем чертежи в Компас 3D - часть 4

КОМПОНОВКА

Если открытый документ не является листом чертежа, команда

будет недоступна. Для быстрого вызова окна нажмите кнопку Вид в

строке текущего состояния. На экране возникнет окно Состояния

видов (рис. 1.54).

В опции Название вида отображается список имен и номеров

всех видов чертежа. Рядом с именами проставляются специальные

значки, иллюстрирующие состояние каждого вида.

Управлять состоянием видов можно с помощью переключателей.

Если не выбран ни один из переключателей, вид является активным

и отображается назначенным для него цветом. Окно имеет следую-

щие статусы видов:

1. Текущий. Устанавливает выбранный из списка вид в качестве

текущего. Текущий вид всегда только один.

2. Фоновый. Запрещает внесение изменений в указанный вид

(делает его фоновым видом).

3. Погасить. Переключает выбранный из списка вид в погашен-

ное состояние (отменяет его прорисовку на экране).

Для изменения цвета отрисовки вида в активном состоянии вы-

берите его имя из списка и нажмите кнопку Цвет.

Для вызова окна изменения параметров отрисовки фоновых и по-

гашенных видов (цвета, толщины и стиля линий) нажмите кнопку

Настройка.

1.7*3. Команда Параметры текущего вида

Команда Параметры текущего вида позволяет изменить параметры ви-

да, который является текущим в листе чертежа. После выполнения ко-

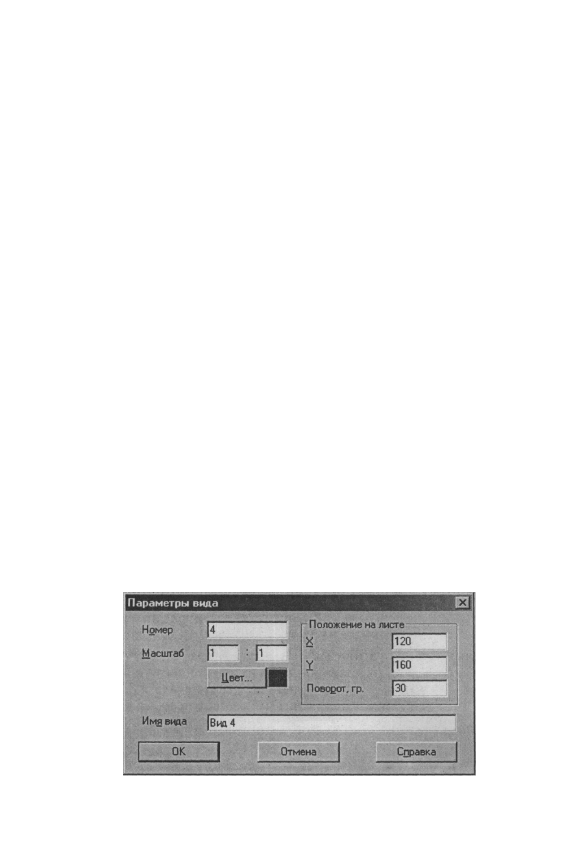

манды на экране появляется окно настройки параметров вида (рис. 1.55).

Рис. 7.55

52 ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

Внешний вид окна аналогичен показанному на рис. 1.53.

Для сохранения всех назначений и выхода из окна нажмите кноп-

ку ОК, для выхода без сохранения - кнопку Отмена.

Если масштаб вида был изменен, после закрытия окна (кнопка ОК)

на экран выводится запрос на масштабирование выносных линий. Ес-

ли необходимо, чтобы длина линий-выносок и выносных линий была

изменена в соответствии с заданным коэффициентом масштабирова-

ния, нажмите кнопку Да. В противном случае нажмите кнопку Нет.

1.7,4. Команда Технические требования

После вызова команды Технические требования на экране появляет-

ся дополнительное меню, в котором нужно выбрать режим работы с
техническими требованиями: ввод или размещение. Команда Ввод пе-
реключает систему в режим создания и редактирования технических

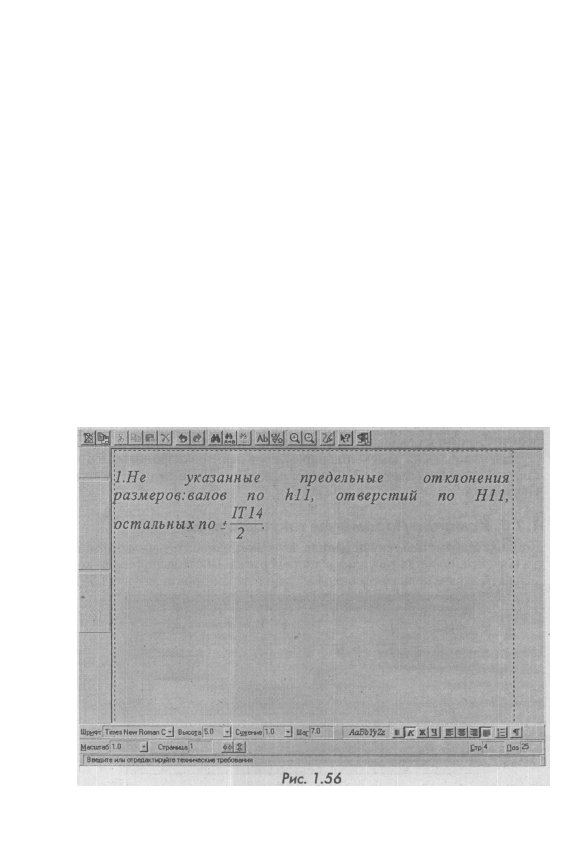

требований. При этом изменяется внешний вид экрана (рис. 1.56).

Затем текст, созданный в режиме редактирования технических тре-

бований, можно разместить в нужном месте листа чертежа, используя
команду Размещение технических требований из меню Компоновка.

КОМПОНОВКА

Если подвести курсор к вертикальным или горизонтальным гра-

ницам рамки либо к ее углам, он изменит свою форму. Зафиксируй-

те курсор в этот момент, нажав левую кнопку мыши, и перетаскивай-

те границу или угол рамки в нужное место, удерживая кнопку мыши

нажатой. После того как рамка примет нужный размер, отпустите ле-

вую кнопку мыши.

Если при изменении размера рамки текст перестал помещаться

внутри нее, автоматически будет создана новая рамка (новая страни-

ца технических требований), в которую будет перенесен оставшийся

текст. Если затем исходную рамку увеличить до нужного размера,

Команда Размещение технических требований позволяет нуж-

ным образом разместить технические требования на листе чертежа.

Вызвать эту команду можно также из контекстного меню, возникаю-

щего при нажатии правой кнопки мыши на поле технических требо-

ваний. В контекстном меню команда называется Разместить ТТ. Ко-

манда недоступна, если отсутствует текст технических требований.

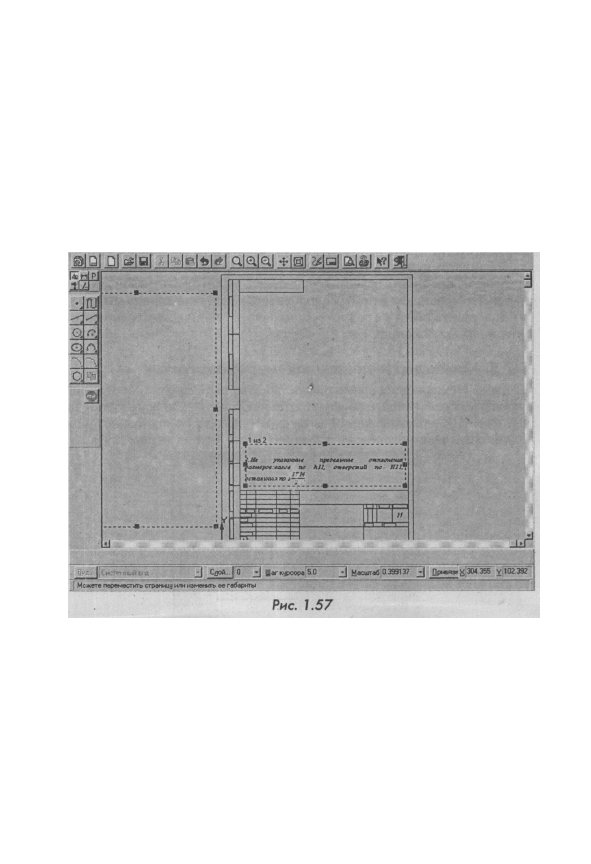

Вокруг текста технических требований появляется прямоуголь-

ная габаритная рамка (рис. 1.57).

5 4

ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

весь текст вновь будет размещен внутри нее, а дополнительные рам-
ки - удалены. Таким образом можно разбить технические требования
на несколько страниц и разместить каждую в нужном месте листа.

Для точного изменения границ текущей страницы (на которой на-

ходится курсор) нажмите правую кнопку мыши и выберите команду
Позиционировать. Из появившегося контекстного меню будет выда-
но диалоговое окно с координатами всех границ текущей страницы.

Если технические требования необходимо просто переместить на

новое место, не меняя их габариты и не разбивая на несколько страниц,

зафиксируйте курсор внутри рамки, когда он примет форму четырех
стрелок, и перетащите рамку в нужное место, не отпуская левой кнопки
мыши. Добившись нужного расположения, отпустите кнопку мыши.

Завершить работу в режиме размещения технических требований

можно, нажав клавишу Esc.

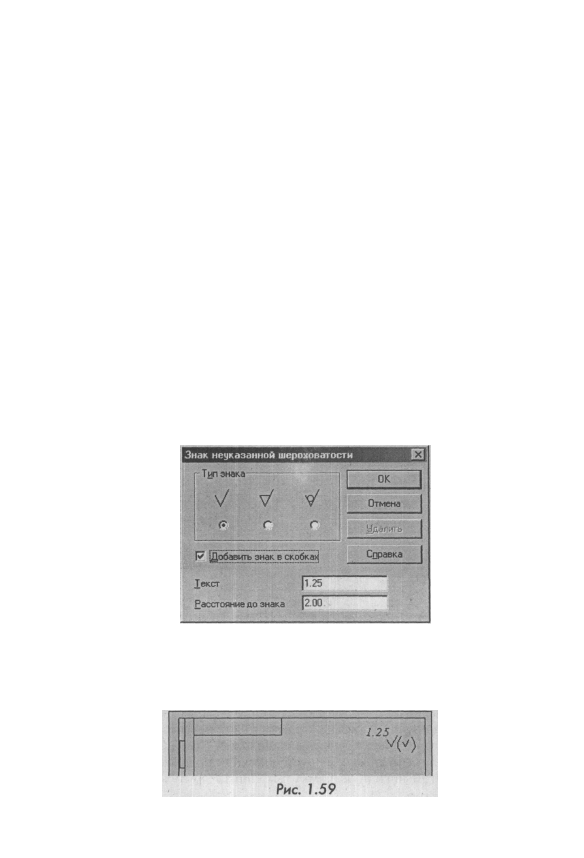

1.7.5. Команда Неуказанная шероховатость

Команда Неуказанная шероховатость позволяет создать или отредак-
тировать обозначение шероховатости неуказанных поверхностей на
чертеже. После вызова команды на экран выводится окно, в котором
нужно задать обозначение неуказанной шероховатости (рис. 1.58).

Рис. 1.58

В окне Знак неуказанной шероховатости нужно выбрать тип зна-

ка. Как правило, это флажок. Затем следует установить опцию Доба-
вить знак в скобках, ввести значение неуказанной шероховатости в по-

НАСТРОЙКА

ле Текст и нажать кнопку ОК. На чертеже в правом верхнем углу поя-

вится условное обозначение неуказанной шероховатости, (рис. 1.59/.

Чтобы отредактировать уже существующий знак неуказанной

шероховатости, дважды щелкните на нем левой кнопкой мыши. Для

удаления знака используйте команду Удалить неуказанную шеро-

ховатость из меню Удалить.

1.7.6. Основная надпись

Команда Основная надпись позволяет заполнить или отредактировать

основную надпись чертежа. Система переключается в режим редакти-

рования основной надписи. При этом изменяется внешний вид штам-

па рабочего чертежа. Графы основной надписи окружены пунктирной

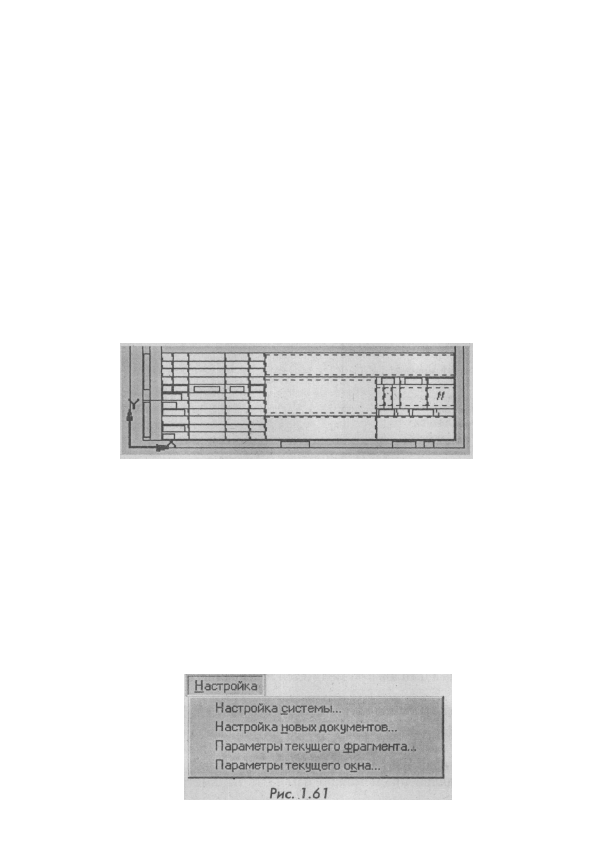

линией, что свидетельствует о готовности к заполнению (рис. 1.60).

Рис. 1.60

Заполнив графы основной надписи, нажмите комбинацию кла-

виш Ctrl+Enter или кнопку Ш (Создать объект) на панели специ-

ального управления. В противном случае весь введенный текст бу-

дет безвозвратно потерян. Если нужно отказаться от внесенных из-

менений, нажмите клавишу Esc или кнопку Ш (Прервать команду)

на панели специального управления до фиксации основной надписи.

1.8. НАСТРОЙКА

Команды меню Настройка вызывают окна настройки параметров

системы, документов, окон и т.д. (рис. 1.61).

ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

1.8.1. Настройка системы

Команда Настройка системы выводит на экран окно настройки раз-

личных системных параметров. Для изменения какой-либо группы

настроек выберите ее название из списка в левой части окна и уста-

новите нужные значения параметров. Чтобы развернуть содержание

какого-либо раздела, установите курсор на значке плюса рядом с за-

головком раздела и щелкните левой кнопкой мыши. Повторный

щелчок на символе (после разворачивания раздела он отображается

как минус) приведет к сворачиванию содержания (рис. 1.62).

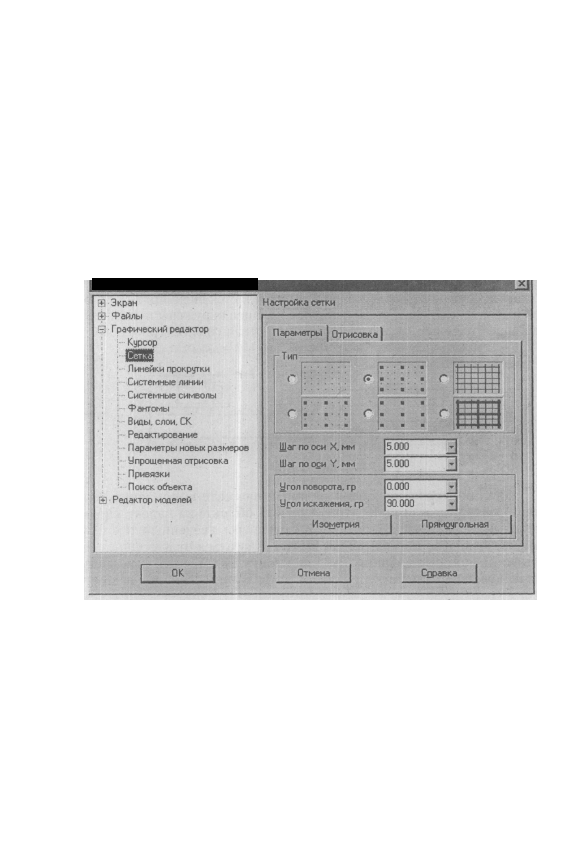

Настройка параметров системы

Рис. 1.62

Настройка параметров системы включает в себя настройку экрана,

файлов, графического редактора и редактора моделей. Проводить наст-

ройку экрана и файлов рекомендуется только опытным пользователям.

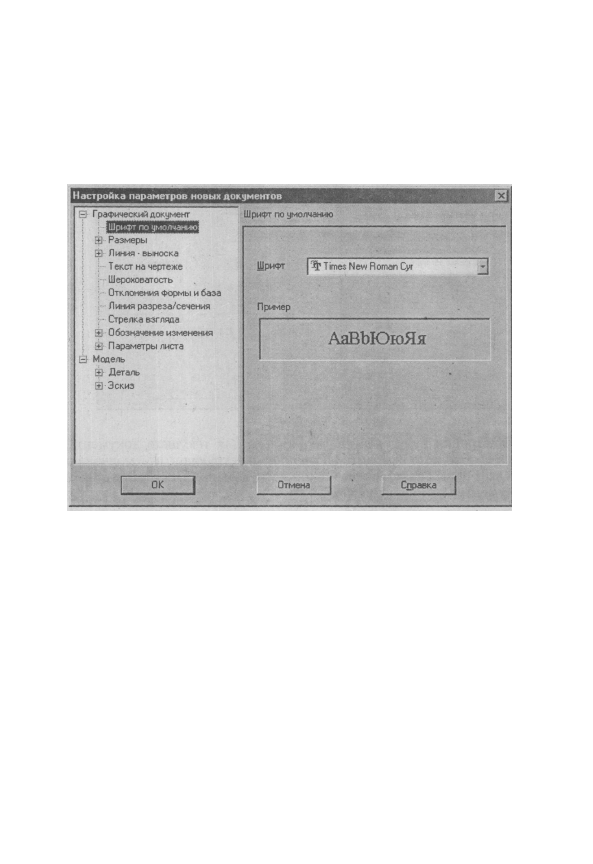

1.8.2. Настройка новых документов

Команда Настройка новых документов выводит на экран окно

Настройка параметров новых документов. Заданные показатели

будут действовать по умолчанию для всех вновь создаваемых доку-

ментов. В дальнейшем можно изменить параметры каждого доку-

НАСТРОЙКА

мента с помощью команды Параметры текущего документа из ме-

ню Настройка. Для изменения какой-либо группы настроек выбери-

те ее название из списка в левой части окна и установите нужные

значения параметров (рис. 1.63).

Рис. 1.63

Чтобы развернуть содержание какого-либо раздела, установите кур-

сор на значке плюса рядом с заголовком раздела и щелкните левой кноп-

кой мыши. Повторный щелчок на символе (после разворачивания разде-

ла он отображается как минус) приведет к сворачиванию содержания.

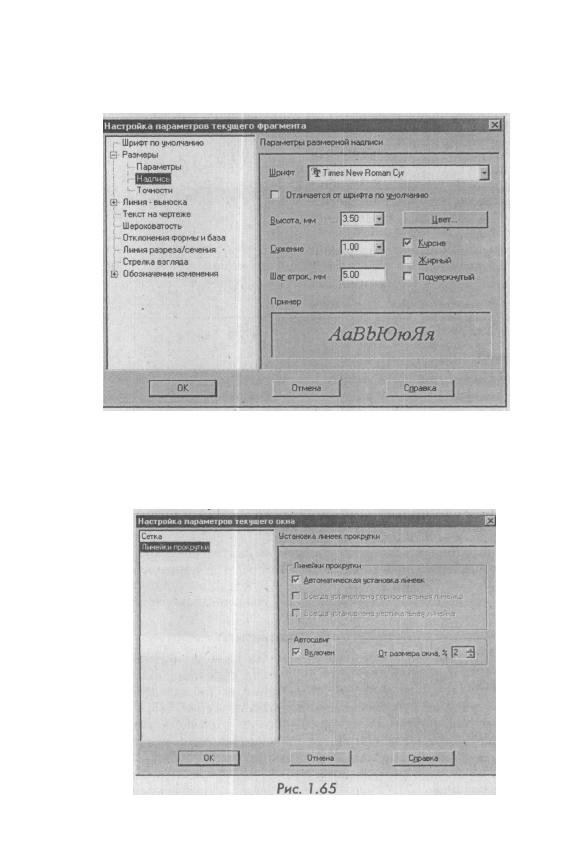

1.8,3. Параметры текущего фрагмента

Команда Параметры текущего фрагмента выводит на экран окно

настройки параметров текущего документа. Для изменения какой-

либо группы настроек выберите ее название из списка в левой части

окна и установите нужные значения параметров (рис. 1.64).

Чтобы развернуть содержание какого-либо раздела, установите

курсор на значке плюса рядом с заголовком раздела и щелкните ле-

вой кнопкой мыши. Повторный щелчок на символе (после развора-

чивания раздела он отображается как минус) приведет к сворачива-

нию содержания.

5 8

ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

Рис. 1.64

Настройки будут действовать только для текущего документа.

Если необходимо изменить настройки, действующие па умолчанию

для всех новых документов, используйте команду Настройка новых

документов из меню Настройка.

ОКНО 59

1.8.4. Параметры текущего окна

Команда Параметры текущего окна выводит на экран окно настрой-

ки внешнего вида текущего окна (сетка и линейки прокрутки).

Для изменения какой-либо группы настроек выберите ее наз-

вание из списка в левой части окна (сетка или линейка прокрут-

ки) и установите нужные значения параметров в его правой части

(рис. 1.65).

Чтобы развернуть содержание какого-либо раздела, установите

курсор на значке плюса рядом с заголовком раздела и щелкните ле-

вой кнопкой мыши. Повторный щелчок на символе (после развора-

чивания раздела он отображается как минус) приведет к сворачива-

нию содержания.

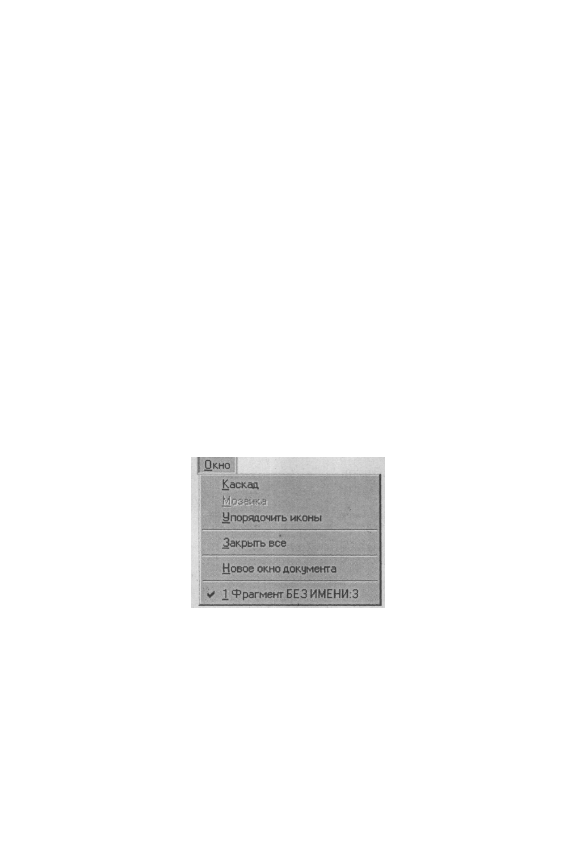

1.9. ОКНО

На этой странице меню находятся команды управления окнами, в

которых отображается загруженный для работы документ. С по-

мощью этих команд можно изменить способ размещения окон на эк-

ране и открыть дополнительные окна документа. Всего команд пять

(рис. 1.66).

Рис. 1.66

1. Каскад размещает окна открытого документа таким образом,

чтобы они последовательно перекрывали друг друга, а заголо-

вок каждого окна оставался видимым.

2. Мозаика размещает открытые окна документа таким об-

разом, чтобы они прилегали друг к другу и все были види-

мыми.

3. Упорядочить иконы размещает пиктограммы свернутых окон

документа в одну или несколько строк в нижней части окна.

Свернутые окна иначе называют минимизированными.

60 ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

4. Закрыть все закрывает все открытые окна документа. Если

внесенные в документ изменения не были сохранены, на экран

будет выводиться запрос на их сохранение. Чтобы быстро зак-

рыть документ и завершить сеанс работы, используйте коман-

ду Выход из меню Файл или нажмите кнопку Выход на пане-

ли управления.

.. 5. Новое окно документа открывает дополнительное окно доку-

мента. Количество дополнительных окон, которые можно отк-

рыть для документа, не ограничено.

62 СПРАВОЧНАЯ СИСТЕМА

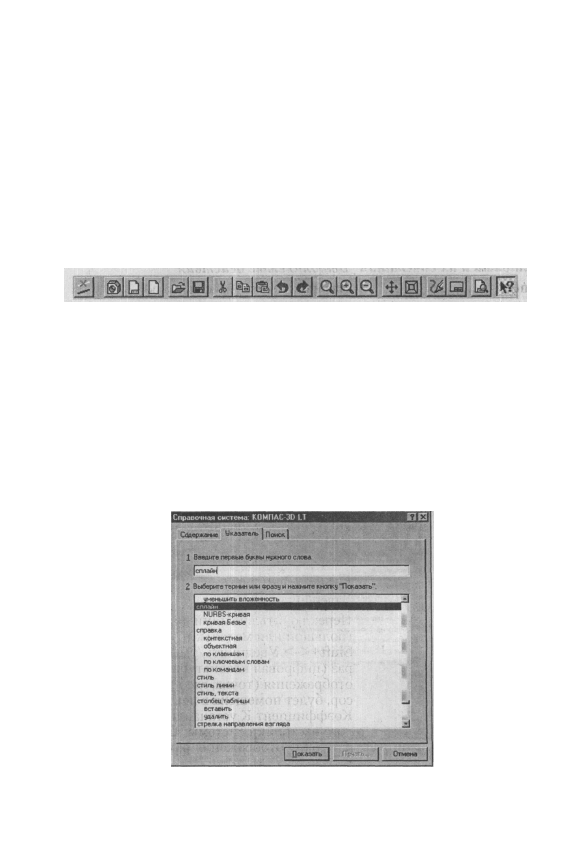

При работе над созданием чертежно-гра-

фической документацией, особенно в нача-

ле знакомства с программой, периодически

возникает необходимость получить опера-

тивную справочную информацию. Спра-

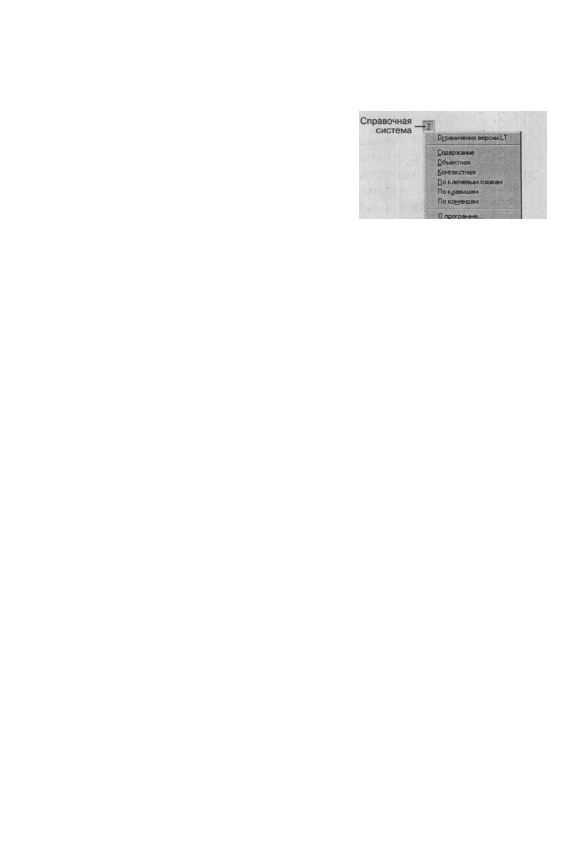

вочную систему можно вызвать, нажав пос-

леднюю кнопку в строке меню (рис. 2.1).

Меню Справка состоит из восьми разде- Рис. 2.1

лов, подробнее о которых говорится ниже.

2.1. ОГРАНИЧЕНИЕ ВЕРСИИ LT

В этом разделе приводятся основные отличия средств автоматизиро-

ванного проектирования профессиональной версии системы КОМ-

ПАС-ГРАФИК 3D от учебной версии КОМПАС-ГРАФИК 3D LT.

Главное отличие КОМПАС-ЗЬ LT от профессиональной версии

системы — невозможность моделировать трехмерные сборки (тип

файла *.a3d). В связи с этим в программе нельзя создавать и редак-

тировать детали в контексте сборки: вычитать одни детали из других

и объединять нескольких деталей в одну. Ниже перечислены допол-

нительные (по сравнению с КОМПАС-ЗО LT) возможности про-

фессиональной версии системы КОМПАС.

2.1.1. Общая характеристика системы

Утилита просмотра графических документов системы КОМПАС.

Утилита создания драйверов векторных устройств.

Экспорт документов в форматы DXF, DWG, IGES, KSF, ParaSolid

XT, STL, SAT, STEP.

Импорт документов из форматов IGES, KSF, Vectory, ParaSolid XT,

STEP.

Работа с несколькими документами одновременно.

Работа с таблицей изменений чертежа.

Создание в чертеже ассоциативных видов - видов, ассоциативно

связанных с моделями.

Поддерживаемые типы документов.

Создание текстово-графических документов (тип файла *.kdw).

Создание спецификаций (тип файла *.spw).

Создание новых команд управления изображением в окне.

Команда Предыдущий масштаб изображения.

Команда Последующий масштаб изображения.

Команда Масштаб по выделенным объектам.

ОГРАНИЧЕНИЕ ВЕРСИИ LT 63

2.1.2. Текстовый редактор

Формирование, заполнение и редактирование таблиц любой конфи-

гурации, возможность создавать таблицу по ее графическому предс-

тавлению (преобразование фрагмента в таблицу).

Сохранение часто применяемых фраз, выражений, обозначений и т.д.

в файле предопределенных текстов; вставка предопределенных текстов

в любой текстовый объект или объект, содержащий текстовую часть.

Пользовательские меню, вызываемые нажатием правой кнопки мы-

ши при заполнении штампа и текстовой части объектов оформления.

Создание пользовательского файла с шаблонами технических

требований; полуавтоматическое формирование текста технических

требований путем выбора нужных пунктов из шаблона.

Имеется возможность настройки состава пользовательских

инструментальных панелей.

Настройка фильтров вывода на печать в режиме предварительно-

го просмотра, а также разбиение листа на зоны.

2.1.3. Сервисные возможности

Появилась возможность подключать прикладные библиотеки и

средства создания пользовательских прикладных библиотек.

Создание пользовательских стилей линий (в трм числе линий, со-

держащих не только штрихи, но и «картинки»), штриховок и текстов.

Создание пользовательских основных надписей, пользовательс-

ких стилей спецификаций.

Создание исходной и зеркальной копий при резервном копировании.

Возможность присваивать графическим объектам атрибуты -

неграфическую информацию, представляющую собой число, строку

или таблицу.

Выбор единиц измерения длины в документе (миллиметры, сан-

тиметры или метры).

Возможность указания и выделения одного из близко располо-

женных (в том числе наложенных) объектов.

Быстрое переключение на слой указанного объекта.

Отрисовка фоновых заливок и зачерненных стрелок.

2.1.4. Построение графических примитивов и проста-

новка размеров

При работе с чертежами и фрагментами профессиональная версия

системы КОМПАС предоставляет следующие дополнительные воз-

можности:

64 СПРАВОЧНАЯ СИСТЕМА

• команда Все точки пересечения кривой;

• команда Точка на кривой на заданном от другой точки расстоянии;

• команда Окружность с центром на кривой;

• команда Дуга, касательная к кривой;

• команда Дуга по двум точкам;

• команда Дута по двум точкам и углу раствора;

• команда Эллипс по центру и углу описанного прямоугольника;

• команда Эллипс по центру, середине стороны и углу описан-

ного параллелограмма;

• команда Эллипс по центру и трем углам описанного паралле-

лограмма;

• команда Эллипс по центру и трем точкам;

• команда Эллипс, касательный к двум кривым;

• команда Собрать контур;

• построение касательной дуги в команде Непрерывный ввод;

• размер дуги окружности;

• редактирование;

• команда Преобразовать кривую в NURBS;

• объединение объектов в именованные группы;

• возможность вставки существующих фрагментов в другой до-

кумент. Поддерживается три способа вставки: россыпью, те-

лом или ссылкой на файл-источник.

• возможность подключения, создания и редактирования биб-

лиотек фрагментов.

2.1.5. Параметризация

Ввод ассоциативных (связанных с базовыми объектами) размеров,

штриховок, обозначений центра, обозначений шероховатости, баз, до-

пусков и т.д. При редактировании базовых объектов автоматически

перестраиваются и ассоциированные с ними объекты оформления (в

том числе изменяются значения размеров). Команды, предназначен-

ные для наложения на графические объекты связей и ограничений

(параллельность, перпендикулярность, симметрия, касание, выравни-

вание по вертикали и горизонтали, равенство длин или радиусов и

т.д.). При редактировании параметризованного объекта все другие пе-

рестраиваются автоматически в соответствии с заданной связью.

Возможность включения параметрического режима, в котором

связи и ограничения накладываются на объекты автоматически в

процессе их построения и редактирования.

Возможность присваивать размеру имя переменной и задавать ана-

СОДЕРЖАНИЕ

литические зависимости (уравнения и неравенства) между перемен-

ными. При редактировании отдельных объектов изображение автома-

тически перестраивается в соответствии с заданными зависимостями.

Вставка в графический документ параметрического фрагмента и

изменение параметров объектов в этом фрагменте путем задания

значений управляющих переменных.

Активизация параметров, необходимых для выполнения коман-

ды. Позволяет указывать их в произвольном режиме, отличном от

режима по умолчанию. Благодаря этому увеличивается количество

способов построения одного и того же объекта,

2.1.6. Измерения

Расчеты массо-центровочных (массо-инерционных) характеристик фи-

гур, тел вращения и выдавливания (в том числе фигур и тел с отверсти-

ями). К ним относятся: объем, координаты центра тяжести, осевые мо-

менты инерции в заданной системе координат, центробежные моменты

инерции в заданной системе координат, осевые моменты инерции в

центральной системе координат, центробежные моменты инерции в

центральной системе координат и плоскостные моменты инерции.

2.2. СОДЕРЖАНИЕ

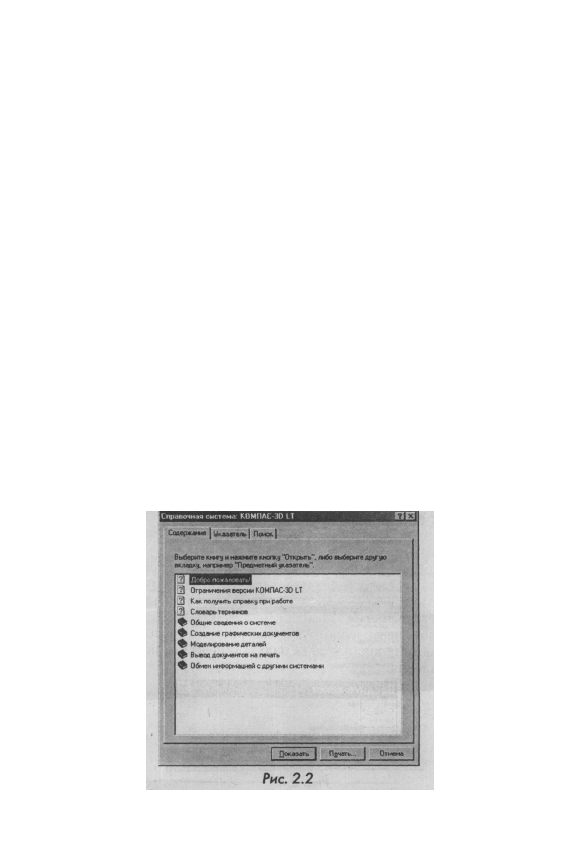

Команда Содержание включает в себя справочное окно с необходи-

мой информацией (рис. 2.2).

СПРАВОЧНАЯ СИСТЕМА

Чтобы получить справку по интересующему вопросу, нужно вы-

делить его и нажать левой кнопкой мыши на слово Показать. Другой

вариант - щелкнуть по значку с изображением книги и нажать кноп-

ку Открыть.

2.3. ОБЪЕКТНАЯ СПРАВКА

Объектную справку можно получить по объектам интерфейса. Вы-

берите раздел Объектная из меню Справка или нажмите кнопку *?1

на панели управления (рис. 2.3).

Рис. 2.3

На экране появится курсор в виде стрелки со знаком вопроса. Ес-

ли подвести его к интересующему объекту и нажать кнопку мыши,

появится окно справочной системы с нужной информацией.

2.4. КОМАНДА ПО КЛЮЧЕВЫМ СЛОВАМ

Команда По ключевым словам открывает предметный указатель

справочной системы по ключевым словам. В текстовом поле окна

нужно ввести слово, по которому необходима информация. Другой

вариант - выбрать слово из имеющегося списка, выделить его и на-

жать кнопку Показать (рис. 2.4).

Рис. 2.4.

содержание .. 2 3 4 5 ..
