ОПЕРАЦИИ

35

Рис. J.33

Задайте базовую точку для копирования, а затем укажите ба-

зовую точку на той кривой, по которой необходимо выпол-

нить действие. Можно также явно задать значения координат

этих точек в строке параметров объектов. После указания точ-

ки на кривой создается заданное количество копий выделен-

ных элементов.

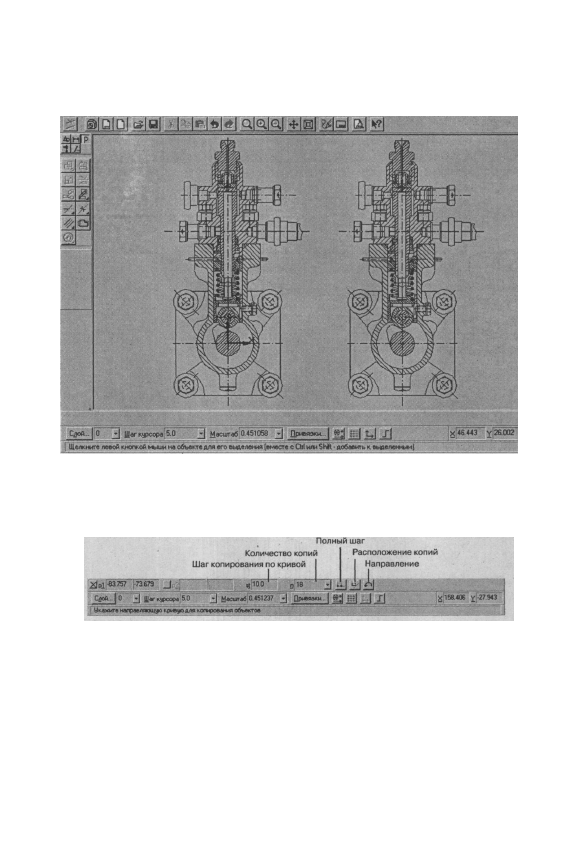

На рис. 1.34 и 1.35 приведен пример чертежа теплообменного

аппарата, выполненный с помощью команды По кривой.

Рис. 1.32

В полях строки параметров объектов введите данные о копи-

ровании: шаг, количество копий, полный шаг, расположение

копий, направление копирования (рис. 1.33).

АЦИИ 37

В строке параметров объектов находится несколько кнопок, с

помощью которых можно управлять процессом копирования.

Кнопка Полный шаг определяет, каким образом интерпрети-

ровать значение шага, заданное в строке параметров объектов.

По умолчанию шаг - это расстояние между базовыми точками

двух соседних копий. При переключении кнопки шаг воспри-

нимается как расстояние между базовыми точками первой и

последней копий. Другими словами, задается интервал, в ко-

тором должны равномерно разместиться все копии. Внешний

вид кнопки при переключении меняется:

- кнопка Шаг (между соседними копиями);
- кнопка Шаг (интервал для всех копий).
Если нужно, чтобы копии объектов располагались по нормали

к кривой, вдоль которой выполняется копирование, нажмите

кнопку Расположение копий. Для отказа от «доворота» объ-

ектов до нормали еще раз нажмите эту кнопку.

Внешний вид кнопки при переключении меняется:
- кнопка Нормаль (не доворачивать до нормали);
- кнопка Нормаль (доворачивать до нормали).
Кнопка Направление позволяет установить, в какую сторону

от базовой точки на кривой нужно копировать объекты. Внеш-

ний вид кнопки при переключении меняется:
- положительное направление;
- отрицательное направление.

Команда По окружности позволяет копировать выделенные

объекты, разместив их по окружности с указанным центром и

радиусом.

Для вызова команды нажмите кнопку Ш (Копия по окруж-

ности) на инструментальной панели редактирования.

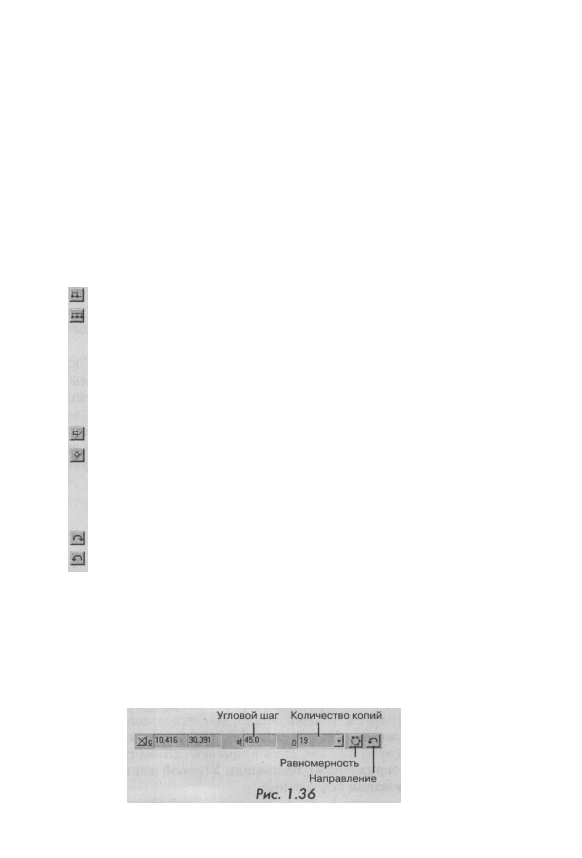

В полях строки параметров объектов введите параметры копи-

рования: количество копий, угловой шаг между ними, равно-

мерность и направление (рис. 1.36).

38 ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

В количестве копий учитывается и исходный экземпляр копи-

руемых объектов. Иначе говоря, в поле Количество следует

вводить столько экземпляров, сколько должно быть располо-

жено по окружности после выполнения команды.

Если указанное количество копий требуется разместить рав-

номерно вдоль окружности, значение углового шага можно не

вводить.

Задайте центр окружности, по которой должно быть произве-

дено копирование, указав его курсором. Можно также явно за-

дать значения координат центра окружности в строке пара-

метров. После этого на экране появится фантом заданного ко-

личества копий выделенных элементов.

В строке параметров есть несколько кнопок, с помощью кото-

рых можно управлять процессом копирования.

Кнопка Й (Равномерно по окружности) определяет, ка-

ким образом - вдоль полной окружности или с заданным

шагом - размещать копии. По умолчанию копии размеща-

ются по окружности с заданным угловым шагом. При пе-

реключении кнопки копии размещаются равномерно вдоль

всей окружности. При этом шаг определяется системой ав-

томатически как частное от деления 360 градусов на коли-

чество копий.

Внешний вид кнопки при переключении меняется:

О| — вдоль всей окружности;

Ц - с заданным шагом.

Кнопка Направление позволяет установить, в какую сторону

от исходных экземпляров нужно копировать объекты:

п^ - положительное направление;

£j - отрицательное направление.

При выполнении команды копирования по окружности нуж-

но лишь тщательно прорисовать один элемент, подлежащий

копированию.

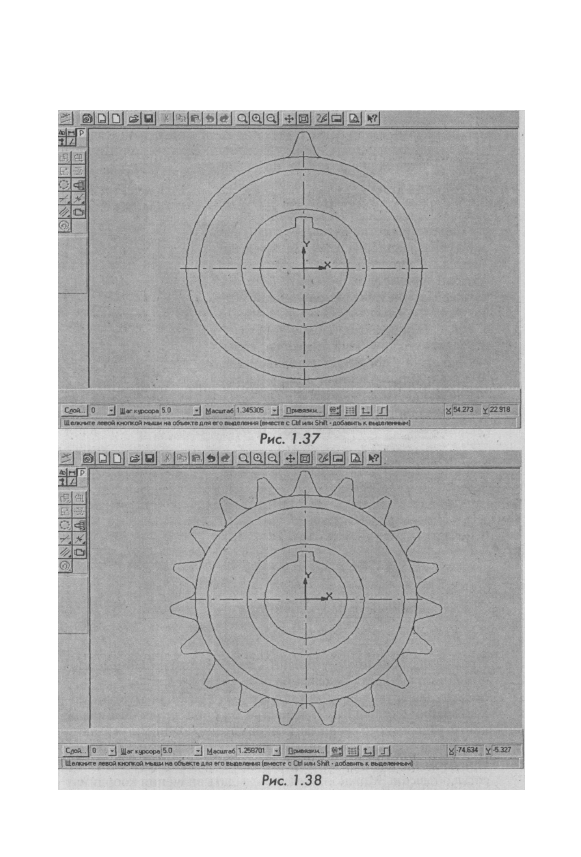

На рис. 1.37 показан чертеж шестерни с одним зубом. На рис.

1.38 показан чертеж этой же детали, но с использованием ко-

манды копирования По окружности, где использовано 19 ко-

пий рисунка зуба. Так как здесь применена команда Л3| (Рав-

номерно по окружности), то команды Угловой шаг и Направ-

ление копирования недоступны.

ОПЕРАЦИИ

39

4 0

ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

4. Команда По сетке позволяет копировать выделенные объек-

ты, разместив их по сетке с заданными параметрами. Для вы-
зова команды нажмите кнопку Копия по сетке на инструмен-
тальной панели редактирования.

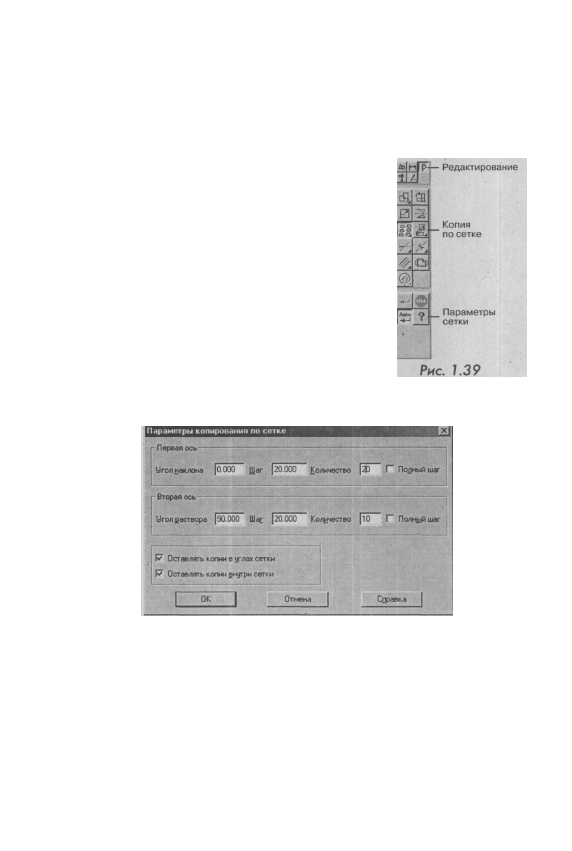

Чтобы ввести данные о сетке, по которой
нужно выполнить копирование (шаги по
осям, углы наклона и т.д.), нажмите кноп-

ку Параметры сетки на панели специаль-
ного управления (рис. 1.39). На экране по-
явится диалоговое окно, в котором можно
указать нужные величины (рис. 1.40).

В окне Параметры копирования по сет-

ке первой осью является ось X, а второй

- ось Y. В окнах этих блоков необходи-
мо задать угол наклона сетки, шаг, коли-
чество копий по оси X и полный шаг.
Флажок, установленный в окне напро-
тив команды Полный шаг, означает, что все копии будут разме-
щены на длине равной шагу сетки соответствующей оси.

Рис. 1.40

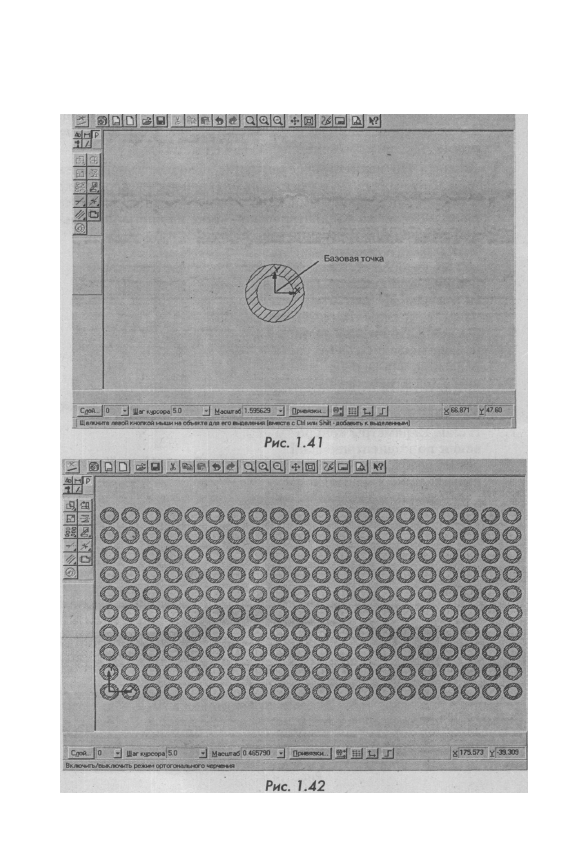

Пример чертежа прямоугольного поперечного сечения тепло-

обменного аппарата показан на рис. 1.41 и 1.42.

Задайте базовую точку для поперечного сечения трубки теп-

лообменного аппарата. В качестве базовой точки выбираем
центр поперечного сечения. Теперь система ожидает указания
точки, в которую нужно поместить сетку с копиями объектов.

При этом на экране отображается фантом скопированных по

сетке объектов. Можно также явно задать значения координат

ОПЕРАЦИИ

41

4 2

ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

этих точек в строке параметров. После этого создается задан-
ное количество копий выделенных элементов. В приведенном
примере количество копий равно 200 (рис. 1.42).

5. Команда По концентрической сетке позволяет копировать

выделенные объекты, разместив их по концентрической сетке

с заданными параметрами. Для вызова команды нажмите

кнопку Копия по концентрической сетке на инструменталь-

ной панели редактирования (рис. 1.43).

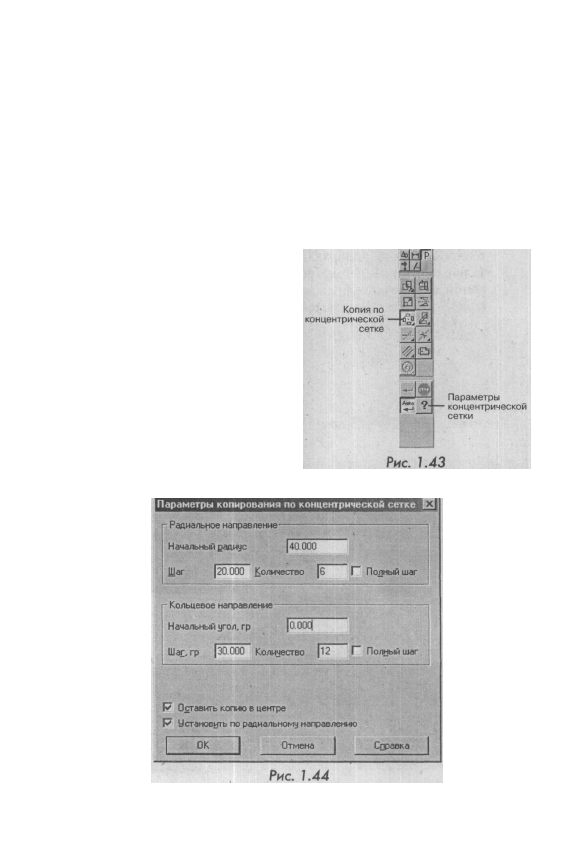

Чтобы ввести данные о сет-

ке, по которой нужно вы-

полнить копирование (ша-

ги, начальный угол и т.д.),

нажмите кнопку Парамет-

ры концентрической сетки

на панели специального уп-

равления. На экране поя-

вится диалоговое окно, в ко-

тором можно назначить

нужные размеры (рис. 1.44).

В окне Параметры копиро-

вания по концентрической

сетке необходимо устано-
вить величину начального

ОПЕРАЦИИ

43

радиуса, шага размещения копий и количество копий в ради-

альном направлении. После этого нужно указать параметры

кольцевого направления: начальный угол копирования, угло-

вой шаг и количество шагов.

Смысл команды Полный шаг аналогичен предыдущему при-

меру копирования по сетке.

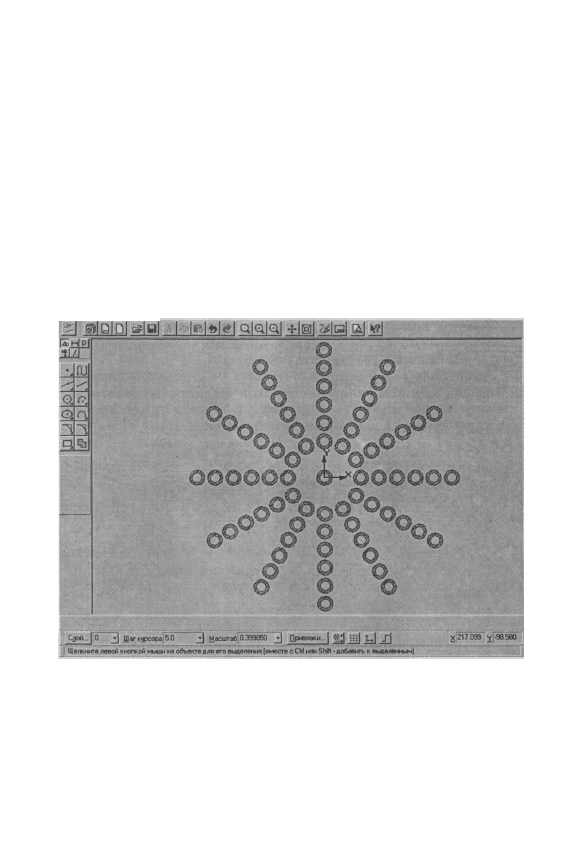

Демонстрационный пример работы команды Копирование по

концентрической сетке приведен на рис. 1.45, где показано

концентрическое размещение поперечного разреза трубки

теплообменного аппарата со следующими параметрами: на-

чальный радиус - 40 мм, шаг размещения - 20 мм, количество

копий на радиусе - 6, начальный угол - 0°, угловой шаг - 30°,

количество угловых шагов -12.

Рис. 1.45

1.5.6. Команды деформации

Команды деформации позволяют деформировать объекты. Прог-

рамма предусматривает три варианта выполнения действия: сдви-

гом, поворотом, масштабированием (рис. 1.46).

Команда Сдвигом позволяет выполнить деформацию объектов.

4 4

ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

Рис. 1.46

Выделять объекты, подлежащие операции, не нужно. Для быстрого

перехода к команде нажмите кнопку Ш (Деформация сдвигом) на

инструментальной панели.

Укажите последовательно первую и вторую точки габаритного

прямоугольника, который должен захватить деформируемую об-

ласть (она будет подсвечена после захвата).

Задайте для деформации базовую точку, а затем зафиксируйте ее

новое положение. Можно явно задать координаты базовой точки, а

также величины перемещений по оси X и Y, введя их в соответству-

ющих полях строки параметров объектов (рис. 1.47).

Рис. 1.48

СЕРВИС 45

После фиксации нового положения базовой точки будет выпол-

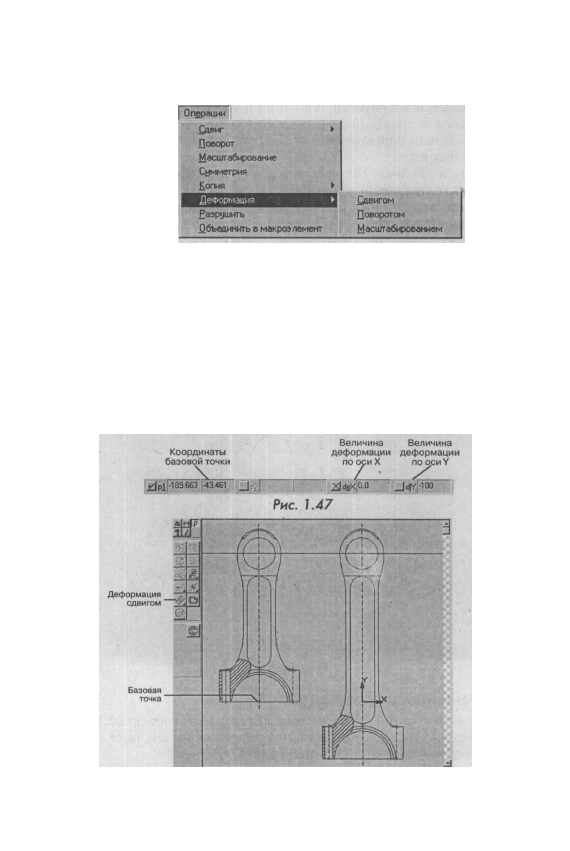

нено перестроение. На рис. 1.48 показано действие команды Сдви-

гом на примере чертежа шатуна. В результате .действия этой коман-

ды получен новый чертеж детали, длина которой на 100 мм больше.

1.5.7. Команда Разрушить

Команда Разрушить позволяет разрушить на отдельные геометри-

ческие примитивы выделенные составные объекты. Данная опера-

ция может потребоваться в том случае, если необходимо отредакти-

ровать какой-либо элемент, входящий в составной объект. Разру-

шать можно вставленные фрагменты, макрообъекты, ломаные, кон-

туры, а также эквидистантные кривые.

Если среди выделенных перед вызовом команды объектов были те,

что невозможно разрушить, никаких действий с ними не выполняется.

1.5.8. Команда объединить в макроэлемент

Команда Объединить в макроэлемент позволяет объединить выде-

ленные объекты документа в макроэлемент. После того как команда

выполнена, выделить любой отдельный геометрический примитив

нельзя. Система будет принимать такой чертеж за одно целое.

1.6. СЕРВИС

На этой странице меню находятся сервисные команды. С их помощью

можно изменять текущий масштаб отображения документа, в режиме ре-

дактирования графических объектов назначать локальные системы коор-

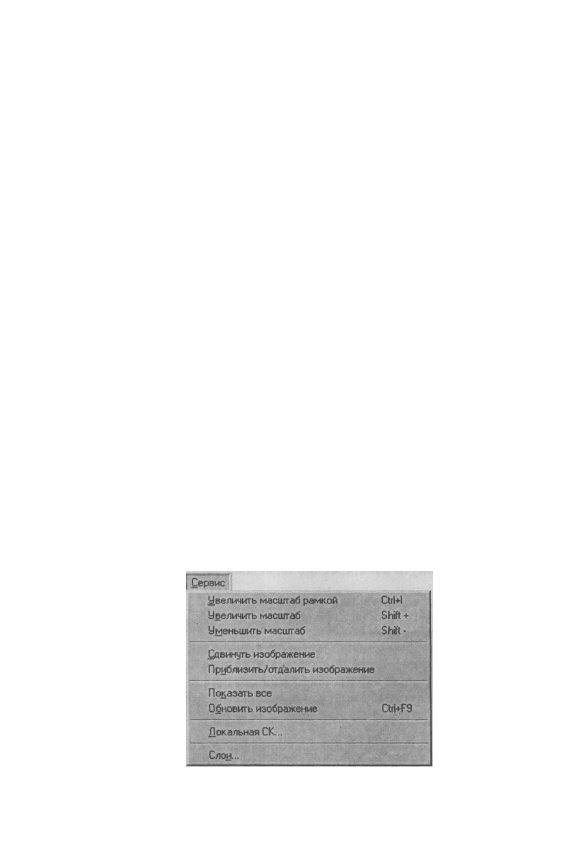

динат и управлять слоями. Меню Сервис имеет девять команд (рис. 1.49).

| Сервис

Рис. 1.49

Рис. 1.50

После вызова команды изменяется внешний вид курсора. Зафик-

сируйте курсор в точке первого угла рамки, а затем перемещайте его,

пока не добьетесь нужного размера рамки. На экране при этом будет

отображаться фантом рамки.

После фиксации курсора в точке второго угла рамки изображе-

ние в окне будет перерисовано. В нем отобразится в увеличенном

масштабе та область документа, которая попала в рамку.

1.6.2. Команды изменения масштаба изображения

Команды Увеличить масштаб и Уменьшить масштаб позволяют ме-

нять масштаб отображения в активном окне в определенное количе-

ство раз. Значение коэффициента масштабирования может варьиро-

ваться с помощью окна настроек.

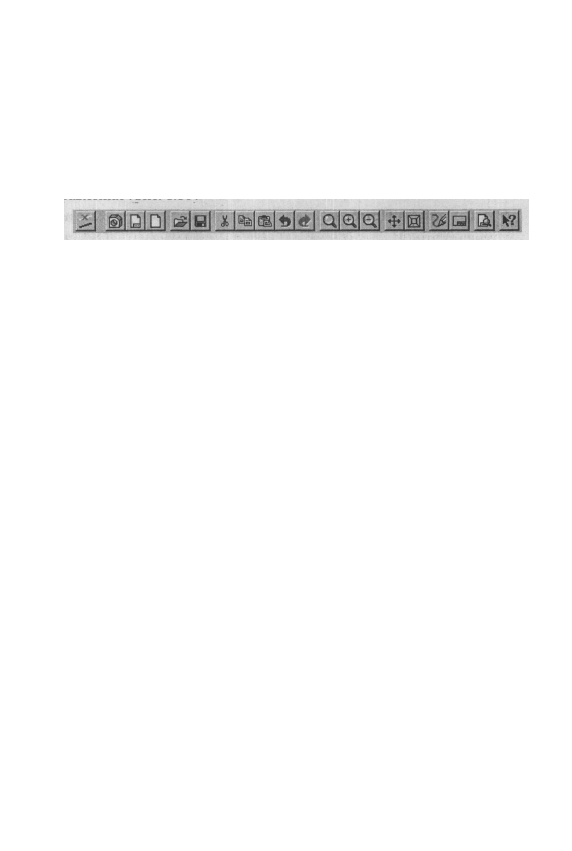

Можно быстро вызвать эту команду, нажав на панели управления

кнопки Si и -§1 для увеличения и уменьшения масштаба соответственно.

1.6.3. Команда Сдвинуть изображение

Команда Сдвинуть изображение позволяет переместить изображе-

ние в окне.

Для выбора команды надо нажать кнопку ±J на панели управле-

ния. При вызове команды курсор меняет свою форму на четырехсто-

роннюю стрелку.

Удерживая кнопку мыши нажатой, перемещайте курсор. Вслед за

движением курсора будет прокручиваться рабочее поле документа.

Если достигнут край экрана и необходимо продвинуть рабочее поле

еще дальше, отпустите кнопку мыши, переместите курсор в нужное

положение, а затем вновь нажмите левую кнопку мыши и продол-

жайте прокрутку. v

Можно сказать, что с помощью описанного способа мы увеличи-

ваем размер поля рисования. Такой прием удобно использовать в тех

случаях, когда диапазона действия линеек прокрутки не хватает.

46 ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

1.6.1. Увеличить масштаб рамкой

Команда Увеличить масштаб рамкой позволяет изменить масштаб

отображения в активном окне с помощью прямоугольной рамки.

Для быстрого вызова команды воспользуйтесь комбинацией клавиш

Ctrl+I или кнопкой Si (Увеличить масштаб рамкой) на панели уп-

равления (рис. 1.50)

СЕРВИС 47

Если для сдвига изображения в графическом документе исполь-

зуется мышь с тремя кнопками или с колесом, можно перемещать ее

при нажатой средней кнопке (колесе). Для сдвига изображения в до-

кументе-модели следует дополнительно удерживать нажатой клави-

шу Shift.

1.6.4. Команда Приблизить или отдалить изображение

С помощью этой команды можно плавно менять масштаб, прибли-

жая или отдаляя изображение. Для этого нажмите кнопку Ш (Приб-

лизить или отдалить изображение) на панели управления.

Нажмите левую кнопку мыши и перемещайте курсор вертикаль-

но. При движении курсора вверх изображение будет плавно увели-

чиваться, в обратном направлении - уменьшаться.

Центром панорамирования является точка, в которой была нажа-

та левая кнопка мыши. Если используется мышь с колесом, для па-

норамирования изображения нужно вращать колесо мыши.

Центром панорамирования является центральная точка экрана.

Чтобы центр панорамирования изображений графических и трех-

мерных объектов находился в точке, в которой было начато враще-

ние колеса мыши, удерживайте нажатой клавишу Shift.

1.6.5. Команда Показать все

Команда Показать все изменяет масштаб отображения в активном

окне таким образом, чтобы на экране были видны все графические

объекты документа. Быстро вызвать эту команду можно, нажав

кнопку Ш (Показать все) на панели управления. При выполнении

сложных чертежей эта команда применяется очень часто.

7.6.6. Команда Обновить изображение

При выполнении различных команд ввода и редактирования на

экране могут появляться лишние вспомогательные линии и сим-

волы, а иногда даже исчезать фрагменты чертежа. В большинстве

случаев после завершения команды система автоматически удаля-

ет эти временные объекты. Однако иногда возникает необходи-

мость в принудительном удалении с экрана оставшегося электрон-

ного «мусора».

Чтобы обновить изображение на экране, выберите в меню Сервис

команду Обновить изображение либо нажмите комбинацию кла-

виш Ctrl+F9 или кнопку М на панели управления.

48 ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

1.6.7. Локальная система координат

При работе с чертежом или его фрагментом всегда используется сис-

тема координат, относительно которой задается положение объек-

тов. Для отображения и ввода координат предусмотрены специаль-

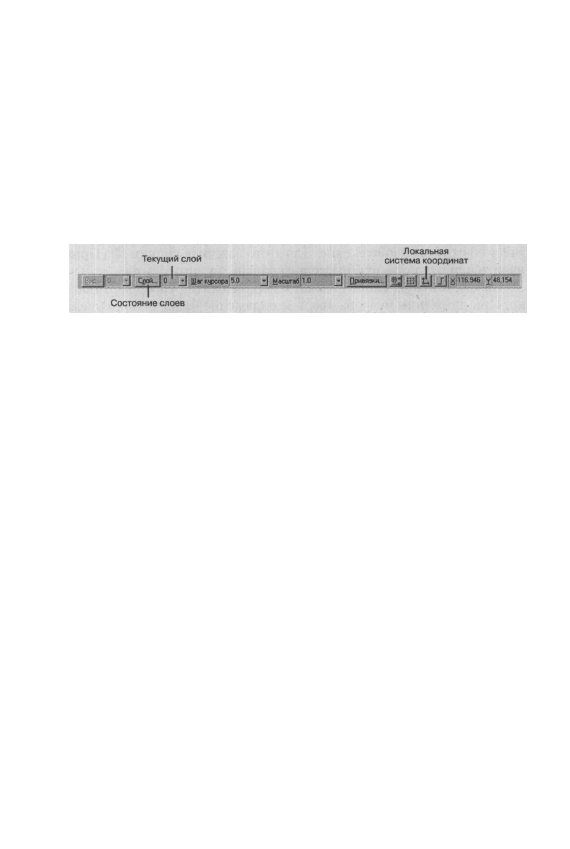

ные поля в строке текущего состояния (рис. 1.51). Там же находится

кнопка установки локальной системы координат !±1 . В чертежно-

графическом редакторе KOMIIAC-3D LT используются правые де-

картовы системы координат.

Рис. 1.51

Начало абсолютной системы координат чертежа всегда находит-

ся в левом нижнем углу формата. Для фрагмента понятие абсолют-

ной системы координат не имеет смысла (нет ограничивающей рам-

ки, как в случае чертежа), поэтому начало системы координат при

создании нового фрагмента отображается в центре окна.

Однако использование заданных по умолчанию систем коорди-

нат далеко не всегда удобно. При проектировании постоянно возни-

кают ситуаций, когда нужно отмерять расстояния или углы от ка-

кой-то точки или объекта на поле чертежа. При работе на кульмане

конструктор перемещает линейки в нужную точку и выполняет

построения от нее, при необходимости повернув линейки.

Аналогичным образом можно работать и в среде КОМПАС-ЗО LT,

используя локальные системы координат (ЛСК). Назначив ЛСК в нуж-

ных точках проектируемой детали или узла, можно быстро выбрать лю-

бую из них и сделать ее текущей. При этом все координаты будут рассчи-

тываться и отображаться именно в этой текущей системе. Например,

можно установить ЛСК в центр торца проектируемого тела вращения.

Каждой ЛСК может быть назначено уникальное имя. Это облег-

чает процесс поиска и выбора. Ставшую ненужной ЛСК можно

быстро удалить из документа. В режиме редактирования текстовых

объектов в меню Сервис команды управления локальными система-

ми координат отсутствуют.

1.6.8. Слои

Команда Слои выводит на экран диалоговое окно настройки состоя-

ния слоев, в котором можно создать новые слои и изменить парамет-

ры существующих. Команда предназначена для включения в рабо-

КОМПОНОВКА 49

чие чертежи сопутствующих схем, технологических процессов и т.д.

Например, на чертеже плана здания можно создать следующие слои:

со схемами тепло- и водоснабжения, канализации, электрические

схемы и т.д. При необходимости каждый из вновь созданных слоев

можно погасить или сделать любой из них текущим.

Для быстрого вызова команды нажмите кнопку Слой в строке те-

кущего состояния (рис. 1.51).

1.7. КОМПОНОВКА

На этой странице меню находятся команды, предназначенные для

оформления листов чертежей. Они позволяют размещать виды, соз-

давать и редактировать штамп и технические требования чертежа.

Страница меню Компоновка имеет шесть команд:

• Создать вид;
• Состояния видов;
• Параметры текущего вида;
• Технические требования;
• Основная надпись;
• Неуказанная шероховатость.

Для вызова нужной команды выберите ее название из меню

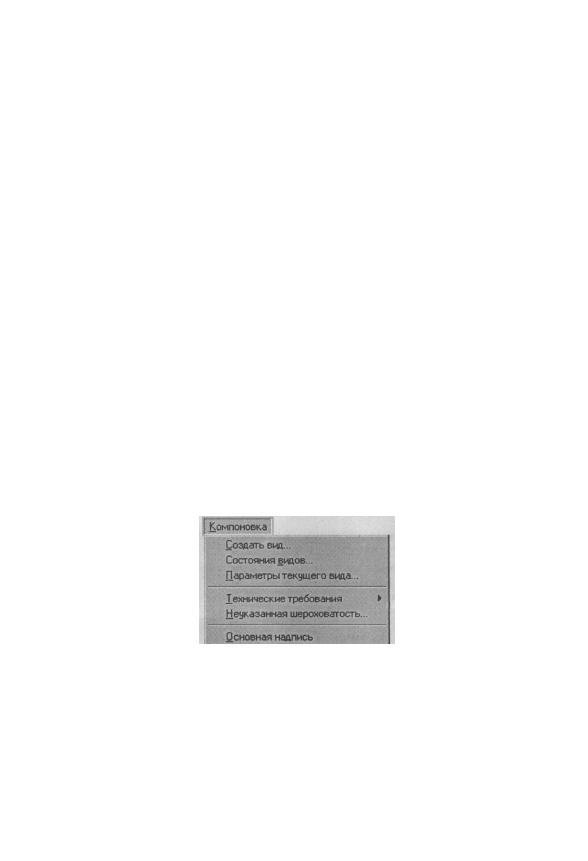

(рис. 1.52).

Рис. 1.52

Если открытый документ является.фрагментом, то страница ме-

ню Компоновка не возникает в строке меню.

7.7.1. Команда Создать вид

В этой группе объединены параметры вида, характеризующие его

расположение на листе чертежа. После выбора команды Создать вид

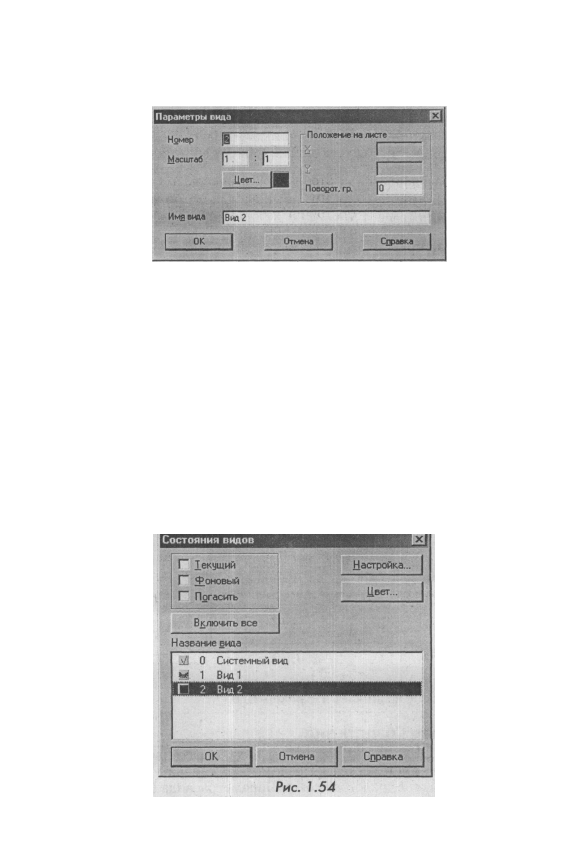

на экране возникнет диалоговое окно Параметры вида (рис. 1.53).

5 0

ИНТЕРФЕЙС КОМПАС-ГРАФИК 3D LT

Рис. 1.53

В окне необходимо указать номер вида, его масштаб, цвет, имя и

угол поворота. Положение вида на листе чертежа задается в полях

координат. Здесь можно ввести или изменить координату X и Y то-

чек привязки текущего вида. Однако поля X и Y доступны только

при редактировании существующего вида. После нажатия кнопки

ОК необходимо зафиксировать точку привязки нового вида на лис-

те чертежа. Если в дальнейшем потребуется изменить параметры ви-

да, назначенные при его создании, установите его как текущий и вы-

зовите команду Параметры текущего вида из меню Компоновка.

1.7.2. Команда Состояние видов

Команда Состояние видов вызывает диалоговое окно, в котором

можно изменить способы отображения и статус существующих ви-

дов листа чертежа.
