ПАНЕЛЬ РЕДАКТИРОВАНИЯ

99

Рис.3. 52

Первые три способа редактирования с помощью меню Операции

были рассмотрены ранее. Способ редактирования с использованием

управляющих узелков показан на примере увеличения длины раз-

мерной линии углового размера. Для этих целей нужно направить

курсор в любую точку редактируемого размера и нажать левую

100 СОДЕРЖАНИЕ ПАНЕЛЕЙ

кнопку мыши. На экране возникнут управляющие узелки (черные

квадратики), каждый из которых имеет определенную функцию.

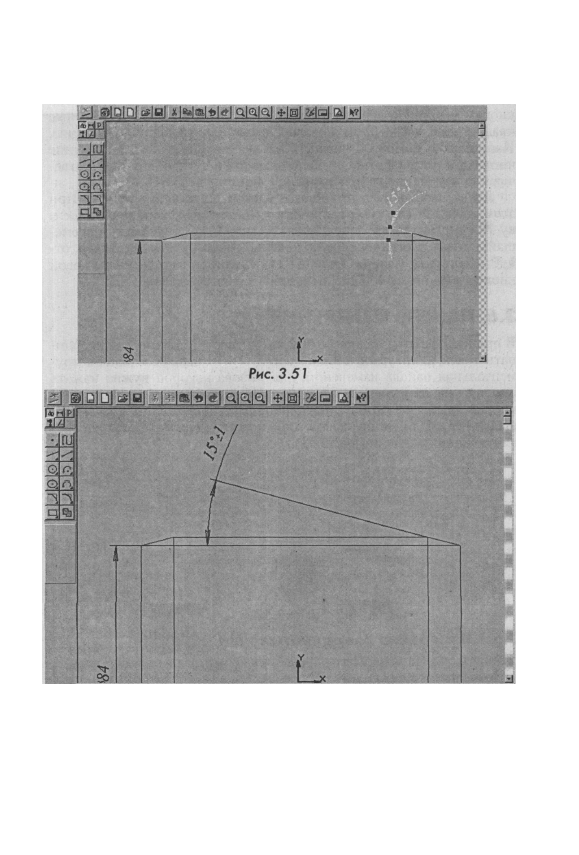

Например, с помощью верхнего узелка можно менять положение

числового размера относительно размерной дуги, а остальные отве-

чают за изменение длины выносной линии (рис. 3.51).

Далее необходимо установить курсор на средний узелок. При

этом внешний вид курсора изменится на четырехстороннюю стрел-

ку J*l. Затем нажмите левую кнопку мыши и, не отпуская ее, переме-

щайте точку. Когда нужное положение точки будет достигнуто, от-

пустите кнопку мыши. Отменить выделение можно щелчком левой

кнопки мыши в любой свободной области чертежа (рис. 3.52).

3.6. ПАНЕЛЬ ИЗМЕРЕНИЯ

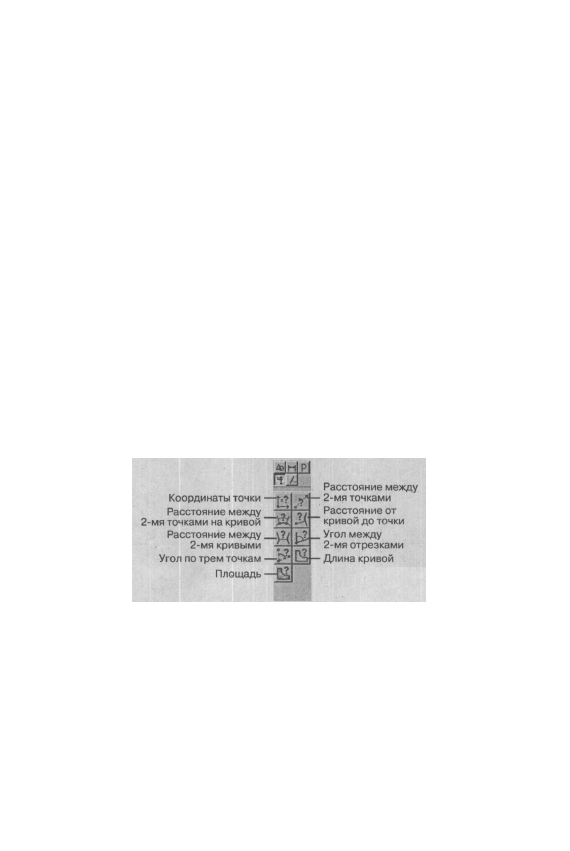

В процессе работы над чертежом часто требуется измерять коорди-

наты точек, длин, углов и площадей. Для этих целей создана инстру-

ментальная панель измерений, для вызова которой нужно нажать

кнопку на панели переключения. На этой панели расположены

кнопки для вызова команд измерения расстояний, длин, углов, пло-

щадей и т.д. Для вызова какой-либо команды нажмите соответству-

ющую кнопку панели (рис. 3.53).

Рис. 3.53

3.6.1.Измерение координаты точки
Данная команда позволяет определить координаты любой точки на

чертеже или его фрагменте. При этом точка может не принадлежать

графическому объекту. Для вызова команды нажмите кнопку HI

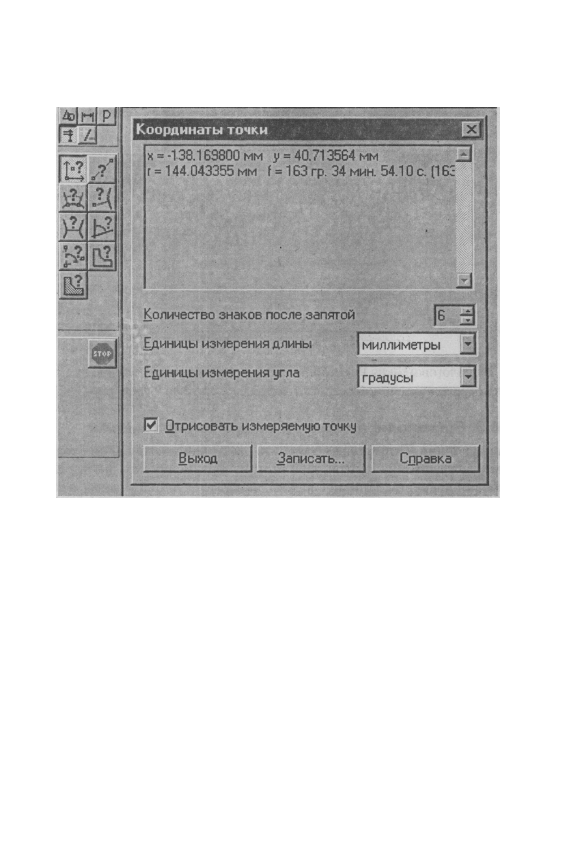

(Координаты точки) на инструментальной панели измерений. На

экране возникнет соответствующее диалоговое окно, где будут ука-

заны эти координаты (рис. 3.54). Последовательно указывайте кур-

сором точки, координаты которых требуется узнать. Система опре-

деляет координаты точек в текущей декартовой системе координат,

ПАНЕЛЬ ИЗМЕРЕНИЯ

101

Рис. 3.54

а также расстояние от начала координат до точки и угол между ради-

ус-вектором точки и осью X. Расстояние и угол представляют собой

полярные координаты точки в системе, ось которой совпадает с осью

X текущей декартовой системы координат.

В окне результатов определения координат можно включить от-

рисовку указанных точек, а также выбрать необходимое количество

знаков после запятой и единиц измерения длин и углов.

3.6.2. Расстояние между двумя точками

Данная опция Ш позволяет измерить расстояние между любыми

двумя точками на чертеже или его фрагменте. При этом точки могут

не принадлежать графическим объектам.

Последовательно указывайте курсором пары точек, расстояние

между которыми нужно измерить. Система определяет кратчайшее

расстояние между указанными точками, т.е. длину соединяющего их

отрезка прямой.

102

СОДЕРЖАНИЕ ПАНЕЛЕЙ

Рис. 3.55

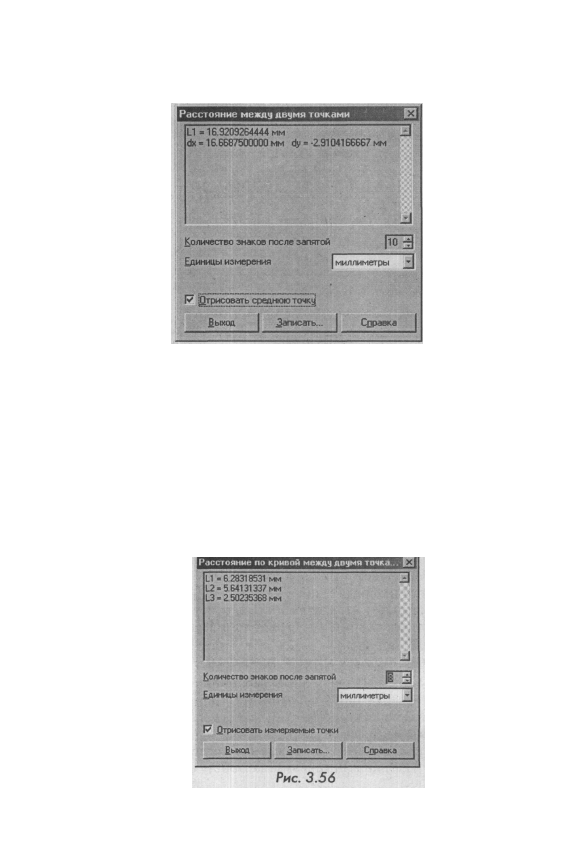

В диалоговом окне Расстояние между двумя точками можно вклю-

чить отрисовку вспомогательного элемента - средней точки (рис. 3.55).

3.6.3. Расстояние по кривой между двумя точками
Данная опция & позволяет измерить расстояние между двумя точ-

ками, лежащими на кривой. При этом измерение происходит вдоль
выбранной кривой. Иными словами, измеряется длина участка кри-
вой, ограниченного двумя точками.

Укажите кривую для измерения расстояния между точками на

ней. Затем укажите первую и вторую точки, расстояние между кото-

ПАНЕЛЬ ИЗМЕРЕНИЯ 103

рыми вы хотите измерить. При выборе замкнутой кривой просто

указать две точки на ней недостаточно. Поэтому система предлагает

выбрать участок для измерения. Щелкните мышью ближе к тому

участку кривой, который хотите измерить. Система определяет дли-

ну указанного участка и ожидает указания следующей кривой, учас-

ток которой нужно измерить. Если требуется измерить расстояние

между точками на другой кривой, нажмите кнопку М (Указать за-

ново) на панели специального управления, а затем укажите курсо-

ром нужный элемент.

В окне Расстояние по кривой между точками можно включить

отрисовку вспомогательных элементов - точек на кривой, расстоя-

ние между которыми измеряется (рис. 3.56).

3.6.4. Измерение расстояния от кривой до точки
Данная опция «W позволяет измерить кратчайшее расстояние между

выбранной кривой и произвольной точкой.

Для вызова команды нажмите кнопку Расстояние от кривой до

точки на инструментальной панели измерений. Укажите кривую, а

затем точку, расстояние до которой нужно измерить. Система опре-

деляет расстояние между кривой и точкой и ожидает указания сле-

дующей кривой для измерения расстояния от нее до точки. Внешний

вид окна аналогичен предыдущим.

3.6.5. Измерение расстояния между двумя кривыми
Данная опция Ш позволяет измерить кратчайшее расстояние между

двумя указанными кривыми.

Последовательно укажите курсором две кривые. Система опреде-

ляет расстояние между ними и ожидает указания следующей пары

кривых. В диалоговом окне измерения расстояния можно включить

отрисовку вспомогательных элементов - ближайших точек на объ-

ектах, расстояние между которыми измеряется. Внешний вид окна

аналогичен предыдущим.

3.6.6. Измерение угла между двумя прямыми
Данная опция fc* позволяет измерять углы между прямолинейными

объектами.

Последовательно укажите курсором два объекта. В качестве объек-

тов для измерения угла между ними можно выбрать прямые, отрезки,

звенья ломаных линий и стороны многоугольников в различных ком-

бинациях. Система определяет угол между ними и ожидает указания

104

СОДЕРЖАНИЕ ПАНЕЛЕЙ

следующей пары объектов. Если объекты, выбранные для измерения

угла между ними, параллельны, система выдаст нулевое значение угла.

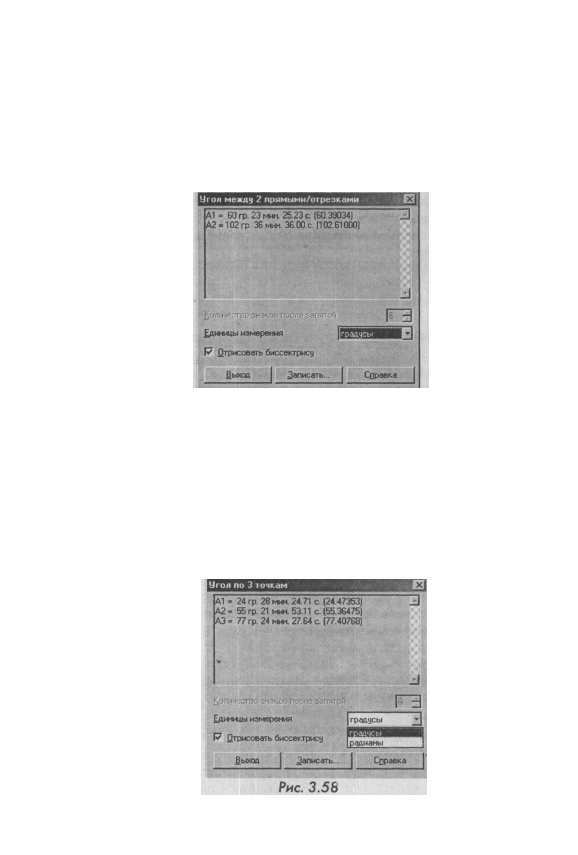

В окне Угол между 2 прямыми/отрезками можно включить от-

рисовку вспомогательных элементов - биссектрис измеряемых уг-

лов (рис. 3.57).

Рис. 3.57

3.6.7. Измерение угла по трем точкам

Данная опция Ш позволяет измерить угол, указав вершину и точки,

лежащие на его сторонах. Вначале укажите курсором вершину угла,

а затем две точки, лежащие на его сторонах. Можно ввести коорди-

наты точек в соответствующие поля строки параметров объектов.

Система определяет угол, образованный указанными точками, и

ожидает указания следующего набора точек. В диалоговом окне

Угол по 3 точкам можно включить отрисовку биссектрис измеряе-

мых углов и выбрать единицу измерения (рис. 3.58).

ПАНЕЛЬ ИЗМЕРЕНИЯ

105

3.6.8. Измерение длины кривой

Данная опция Ш позволяет измерить полную длину кривой (длину

незамкнутой кривой от начальной до конечной точки или периметр

замкнутой кривой). Последовательно указывайте курсором объек-

ты, полную длину которых хотите измерить. Если объект образован

набором отрезков, дуг и других элементов, нажмите кнопку М (Об-

ход границы по стрелке) на панели специального управления и за-

тем сформируйте нужный контур.

Нарисовать замкнутую ломаную линию, периметр которой нуж-

но измерить, можно вручную. Для перехода в режим ручного рисова-

ния нажмите кнопку Ш (Ручное рисование границ) на панели спе-

циального управления.

После того как границы нарисованы, нажмите кнопку Создать

объект на панели специального управления для их подтверждения.

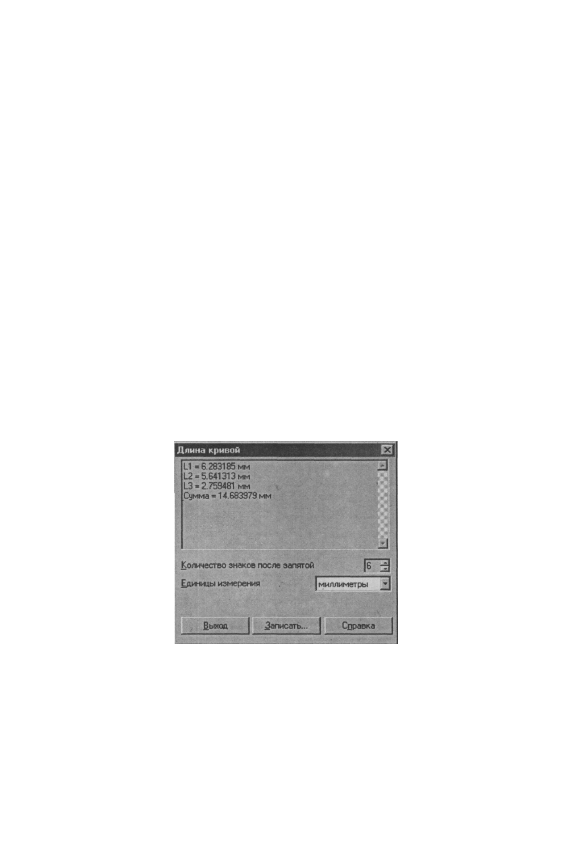

Выбранные объекты подсвечиваются. В диалоговом окне Длина

кривой появляется список измеренных длин. В конце списка указана

сумма измеренных значений (рис. 3.59). Чтобы исключить какой-либо

объект из списка, укажите его курсором еще раз. Выделение с этого объ-

екта будет снято, запись о его длине будет удалена из окна, а сумма длин

объектов будет вычислена заново для оставшегося набора объектов.

Рис. 3.59

3.6.9. Измерение площади

Данная Ш опция позволяет измерить площадь фигур, образованных

геометрическими объектами. Последовательно указывайте курсо-

ром точки внутри замкнутых областей, площадь которых хотите из-

мерить. Если необходимо измерить площадь фигуры, ограниченной

замкнутой кривой, нажмите кнопку J3J (Указать замкнутую кри-

106

СОДЕРЖАНИЕ ПАНЕЛЕЙ

вую) на панели специального управления и укажите курсором замк-

нутый объект (окружность, эллипс, сплайн и т.д.), площадь которого

хотите измерить. Если фигура образована набором отрезков, дуг и

других элементов, нажмите кнопку Ш (Обход границы по стрелке)

на панели специального управления и затем сформируйте нужный

контур. Ломаную линию - контур фигуры, площадь которой нужно

измерить,- можно нарисовать вручную. Для перехода в режим руч-

ного рисования нажмите кнопку Ш (Ручное рисование границ) на

панели специального управления.

После того как границы нарисованы, подтвердите их, нажав

кнопку Создать объект на панели специального управления.

Выбранные объекты или контура подсвечиваются. В диалоговом

окне появляется список измеренных площадей. В конце списка ука-

зана сумма измеренных значений. В окне измерения площадей мож-

но включить отрисовку геометрических центров фигур, площадь ко-

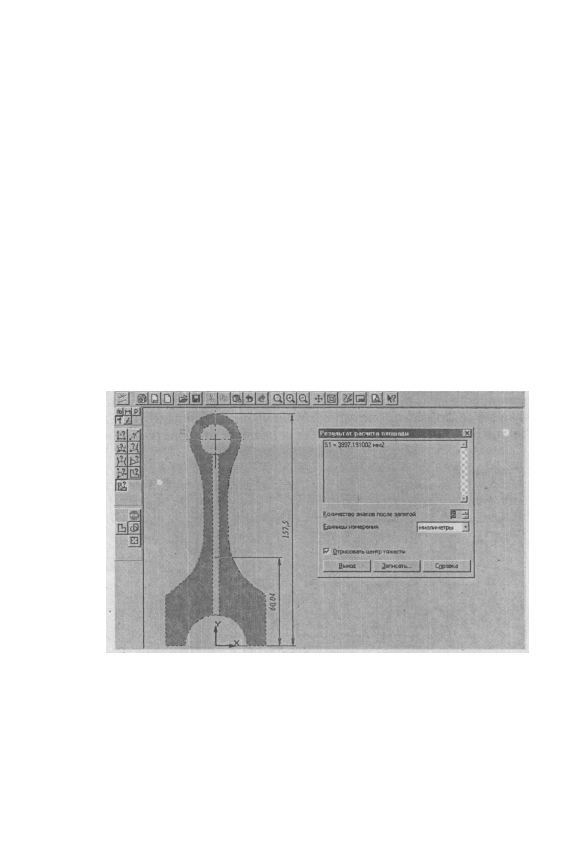

торых измеряется. На рис. 3.60 приведен пример вычисления площа-

ди продольного сечения шатуна и его координат центра тяжести.

Н  Q ] Q N ajjgl

Рис. 3.60

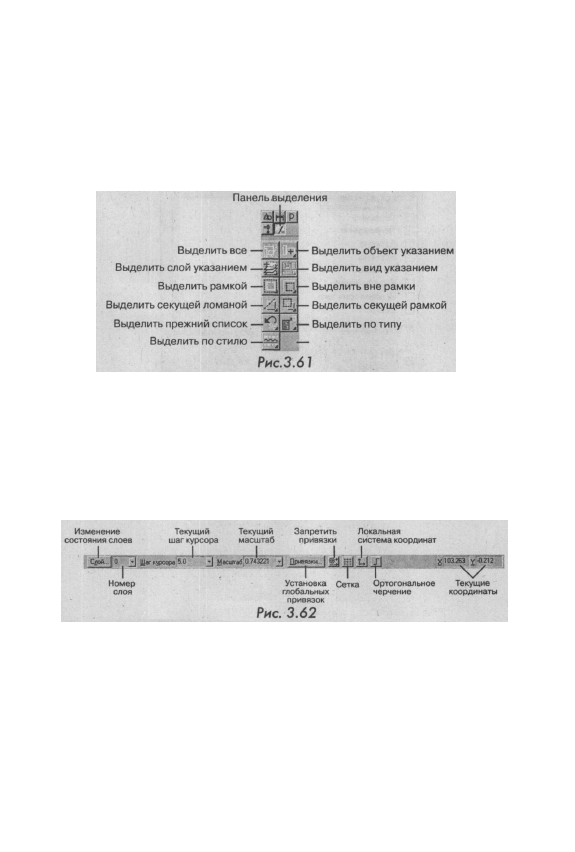

3.7. ПАНЕЛЬ ВЫДЕЛЕНИЯ

При выполнении курсовых и дипломных проектов часто необходи-

мо изменить чертеж. Для этих целей существует панель выделения.

С помощью выделения системе дается указание о том, какие объек-

ты подлежат изменениям. Для ускорения процесса черчения в систе-

ме КОМПАС-ГРАФИК LT предусмотрено 11 команд (рис. 3.61).

СТРОКА ТЕКУЩЕГО СОСТОЯНИЯ 107

Это позволяет проводить наиболее оперативное редактирование.

Выделенные объекты отображаются на экране зеленым цветом. От-

менить выделение можно, нажав левой кнопкой мыши в любом сво-

бодном месте чертежа.

Более подробно команды выделения рассмотрены в главе 1.3.

3.8. СТРОКА ТЕКУЩЕГО СОСТОЯНИЯ

В строке текущего состояния отображаются параметры текущего

состояния графического документа KOMI1AC-3D LT: вид (в листе

чертежа), слой, масштаб отображения в окне, шаг курсора при пере-

мещении клавишами, текущие координаты и др. (рис. 3.62).

Изменение состояния слоев рассмотрено в главе 1.6.8.

Высоту шрифта строки текущего состояния можно изменить в окне

настройки системы, предварительно закрыв все открытые окна документа.

3.8. I. Установка глобальных привязок

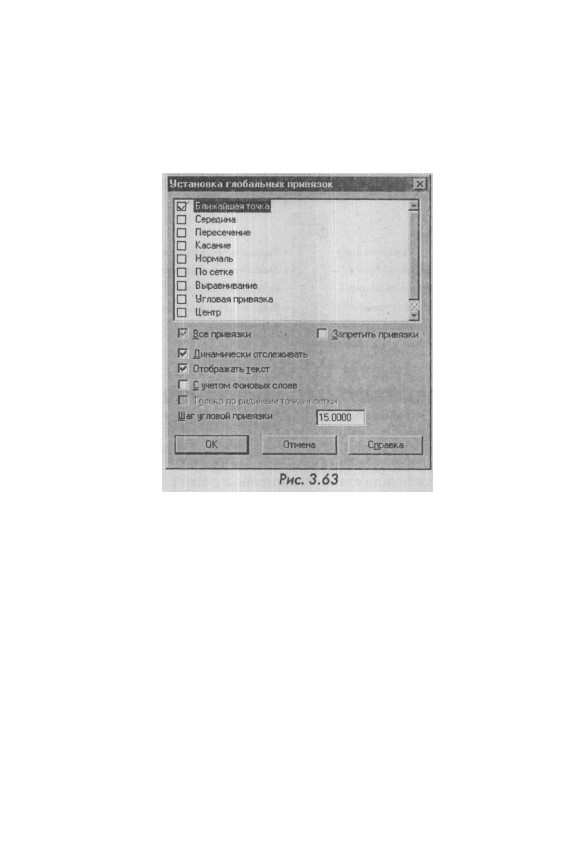

При нажатии кнопки Установка глобальных привязок на экран вы-

водится окно управления глобальными объектными привязками

курсора. Для вызова окна можно также воспользоваться комбинаци-

ей клавиш Alt+П (рис. 3.63).

Можно включать несколько различных глобальных привязок к

объектам, и все они будут работать одновременно. При этом расчет

точки выполняется «на лету»: на экране отображается фантом, соот-

ветствующий этой точке, и текст с именем действующей в данный

108

СОДЕРЖАНИЕ ПАНЕЛЕЙ

момент привязки. Цвет отображения фантома и текста соответству-

ет тому, что установлен для увеличенного курсора. Для изменения

набора глобальных привязок включите или выключите нужные

пункты в диалоговом окне.

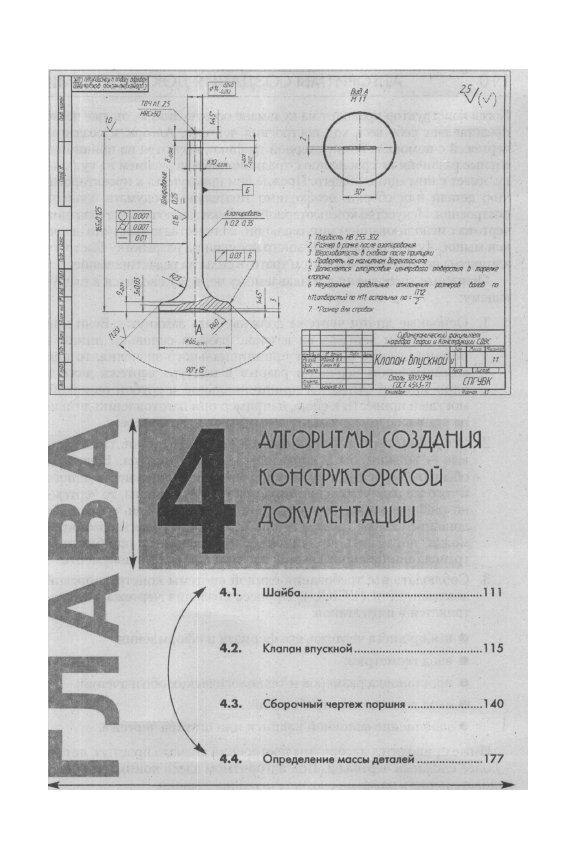

110 АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

Когда конструктор проводит на кульмане осевую линию, он уже четко

представляет себе весь ход построения чертежа. Алгоритм создания

чертежей с помощью компьютерной графики, несмотря на принципи-

альные различия по сравнению с традиционным черчением на кульма-

не, имеет с ним много общего. Прежде чем приступить к проектирова-

нию детали или сборки, необходимо тщательно продумать план их

построения. Искусство компьютерной графики заключается в создании

чертежа с использованием минимального количества команд или щелч-

ков мыши. Лучше потратить немного времени на разработку быстрого

алгоритма построения, чем потом тратить силы на редактирование.

Основные требования к создаваемому чертежу сводятся к следу-

ющему:

1. Основные линии чертежа должны быть замкнуты. Если при

выполнении чертежа на ватмане разрыв основной линии в

полмиллиметра не имеет принципиального значения, то при

компьютерном черчении разрыв в контуре чертежа даже в

один микрон считается принципиальной и грубой ошибкой,

могущей привести к сбою, например при изготовлении детали

на станках с числовым программным управлением.

2. Все линии чертежа - как прямолинейные отрезки, так и кри-

вые - должны быть проведены только один раз. Если при

обычном черчении три раза прочерченная окружность одного

и того же радиуса воспринимается глазом как одна, то чертеж-

но-графический редактор воспринимает ее как три, что создает

дополнительные трудности при удалении и редактировании и

может послужить причиной более серьезных ошибок при

трансляции и использовании электронной копии документа.

3. Соблюдать все требования единой системы конструкторской

документации (ЕСКД ). Процесс создания чертежа осущес-

твляется в пять этапов:

• выбор листа чертежа, его формата и оформления;
• ввод геометрии;
• простановка размеров и технологических обозначений;
• ввод технических требований;
• заполнение основной надписи или штампа чертежа.

Ниже приводятся алгоритмы построений сначала простых, потом

- более сложных чертежей. Под алгоритмом здесь понимается пос-

ледовательность нажатия соответствующих клавиш.

ШАЙБА

111

4.1. ШАЙБА

Требуется создать чертеж шайбы с наружным диаметром НО мм,

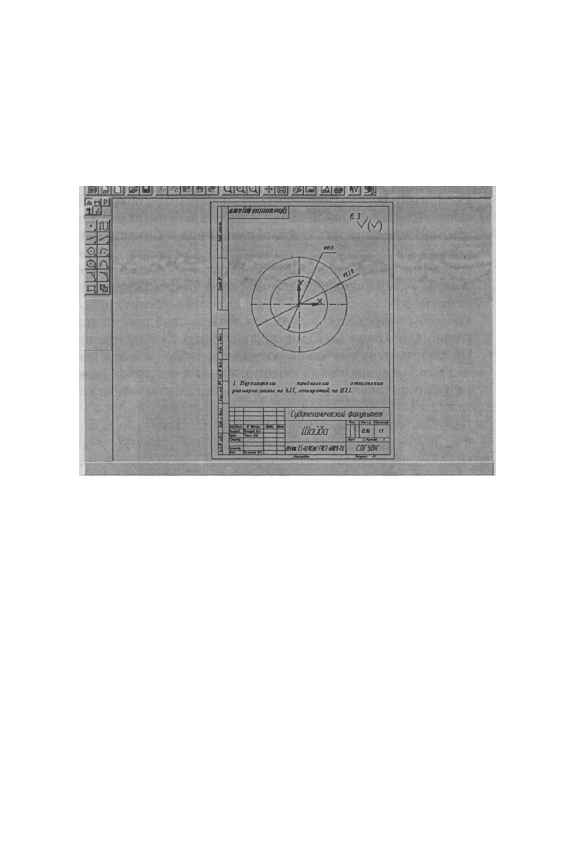

внутренним - 66 мм, изготовленной из ленты толщиной 3,5 мм. При-

мер выполнения чертежа шайбы показан на рис. 4.1.

РИС.

 4.1

4.1.1. Алгоритм выполнения чертежа

На первом этапе необходимо выбрать формат листа, который опреде-

ляется исходя их габаритов чертежа, его масштаба и объема техничес-

ких требований. По умолчанию система создает чертеж формата А4 с

оформлением «Чертеж констр. с ТИ. Первый лист. ГОСТ 2.104-68».

1. Для выбора листа чертежа, его формата и оформления на па-

нели управления необходимо нажать кнопки Ш (Новый лист)

и J2I (Показать все).

2. Ввод геометрии. Перед началом ввода геометрии желательно

ввести локальную систему координат, с тем чтобы отсчет вво-

димых размеров вести не с левого нижнего угла чертежа, как

это установлено по умолчанию, а с любого выбранного места

поля чертежа. Для этих целей в строке меню нужно нажать

Компоновка > Создать вид. В открывшемся диалоговом окне

следует нажать ОК. Появившийся курсор из двух перекрещи-

вающихся стрелок надо установить приблизительно в центре

П 2

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

чертежа. На экране появится центр локальной системы коор-

динат изображенной под прямым углом двумя стрелками X и

Y. Отсчет и ввод геометрии начинается именно с этой точки.

Их координаты записываются как (0.0, 0.0), где первая цифра

означает координату по оси X, а вторая - Y.

После этого необходимо присвоить файлу имя и сохранить его

в специально созданной папке, которую можно было бы легко

найти. Воспользуйтесь комбинацией Файл > Сохранить как и

в диалоговом окне Укажите имя файла для записи наберите в

поле Имя файла слово Шайба, после чего нажмите Сохра-

нить. В появившемся диалоговом окне Информация о доку-

менте можно ввести имя автора и краткий комментарий о соз-

даваемом чертеже, но в данном случае нужно просто нажать

кнопку ОК. После этого можно приступать к вводу геометрии.

На панели геометрические построения нужно нажать кнопку

Ш (Ввод окружности по центру), а в окне rad ввести диаметр

окружности (66), разделенной на два (66/2), и нажать на клави-

ШАЙБА

113

атуре клавишу Enter. (Окно rad работает как калькулятор, где
возможно выполнение простейших арифметических действий.
Часто это оказывается более удобным способом ввода радиуса,
так как не требует предварительных расчетов, особенно если он

представлен в дробном виде). Появившийся фантом окружнос-
ти следует вставить в центр координат, щелкнув левой кнопкой
мыши. Далее в окне rad нужно ввести 110/2 и нажать соседнюю
кнопку J2] (Отрисовка осей). Она изменит внешний вид и ста-
нет такой: ill. Далее необходимо ввести фантом окружности с
осями координат в центр локальной системы координат. Если

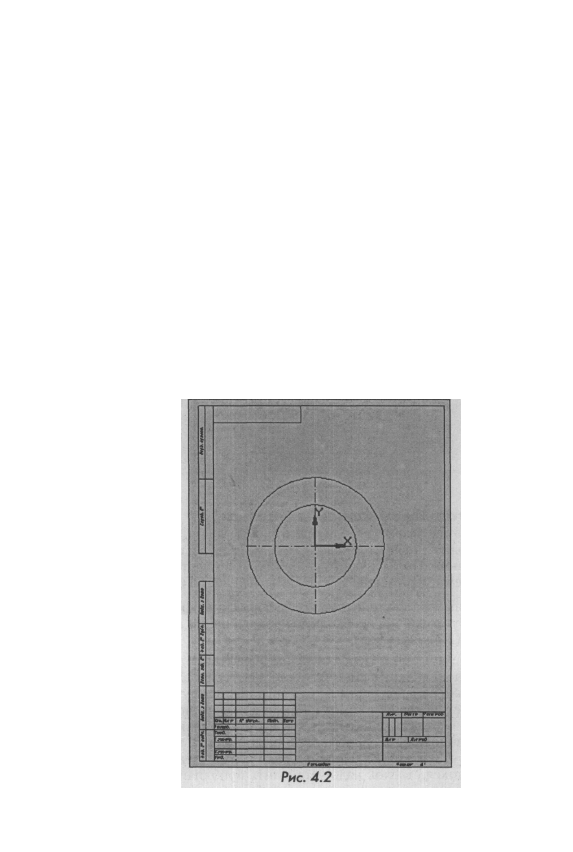

все сделано правильно, на экране возникнет рис. 4.2.

3. Простановка размеров и технологических обозначений. Для прос-

тановки размеров (в данном случае это два диаметральных раз-
мера) на панели переключения нужно нажать кнопку 1н (Раз-
меры и технологическое обеспечение), а на Инструментальной
панели выбрать кнопку J5I (Диаметральный размер). Затем сле-
дует навести курсор на большую окружность (при этом она изме-

114

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

нит свой цвет на красный) и нажать левую кнопку мыши. Затем
нажать левую кнопку мыши в поле размерной надписи #Ч>яГ

 в

строке параметров. В появившемся окне Задание размерной
надписи нужно убрать два флажка напротив слов Включить и

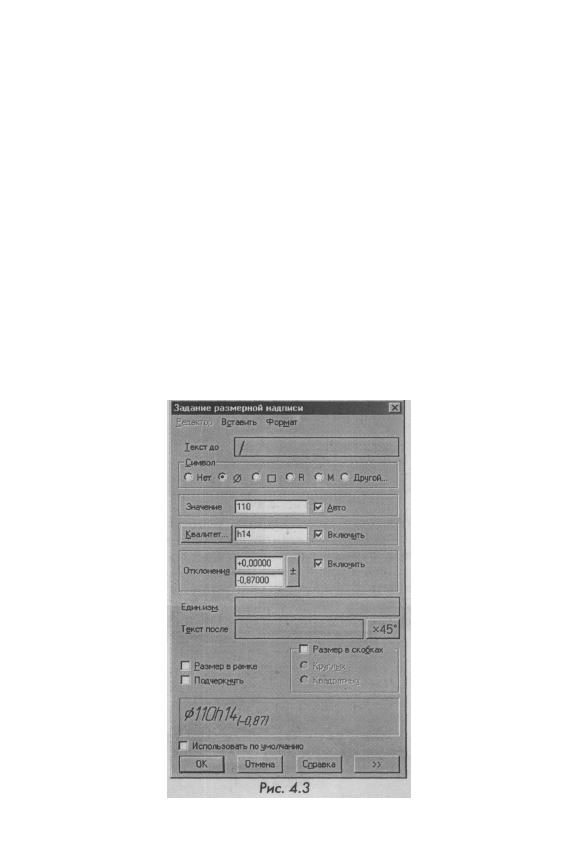

нажать ОК (рис. 4.3). Затем надо зафиксировать диаметральный
размер в нужном положении и нажать левую кнопку мыши.
Далее необходимо навести курсор на малую окружность, нажать
левую кнопку мыши, навести курсор на поле размерной надписи

и снова нажать левую кнопку мыши. В появившемся окне Зада-
ние размерной надписи следует убрать два флажка напротив
слов Включить, после чего нажать ОК. Для установки размера'
На полке нужно нажать правую кнопку мыши и в контекстном
меню выбрать Параметры размера. В диалоговом окне надо пос-

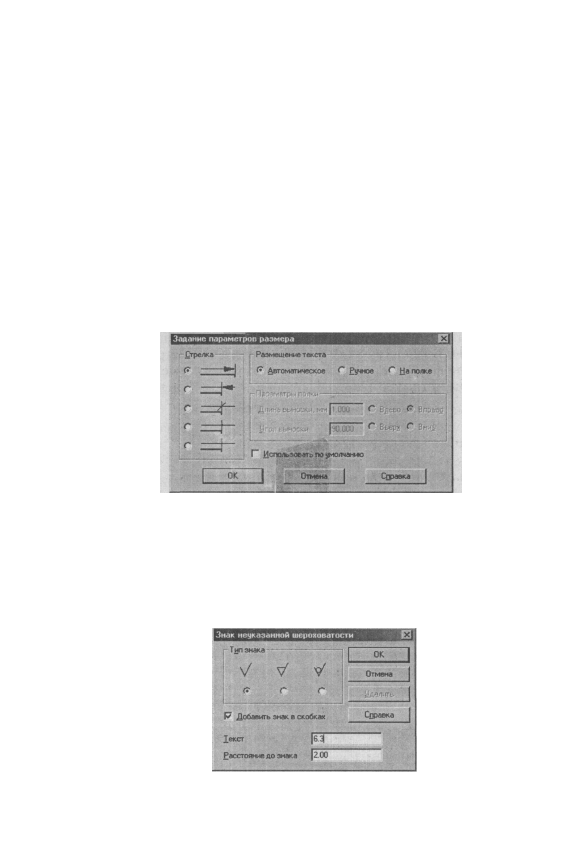

тавить флажок напротив слова На полке (рис. 4.4) и нажать ОК.

г Размещение текста

| (• Автоматическое С Ручное *~ На по/же

Рис. 4.4

Далее необходимо зафиксировать диаметральный размер в

нужном положении и нажать левую кнопку мыши.

Неуказанная шероховатость вводится следующим образом.
Воспользуйтесь комбинацией Компоновка > Неуказанная

шероховатость. В диалоговом окне установите флажок напро-
тив слов Добавить знак в скобках, а в поле Текст введите па-

раметр шероховатости 6.3. Нажмите ОК (рис. 4.5).

Рис. 4.5
