Создаем чертежи в Компас 3D - часть 9

КЛАПАН ВПУСКНОЙ

131

Рис. 4.26

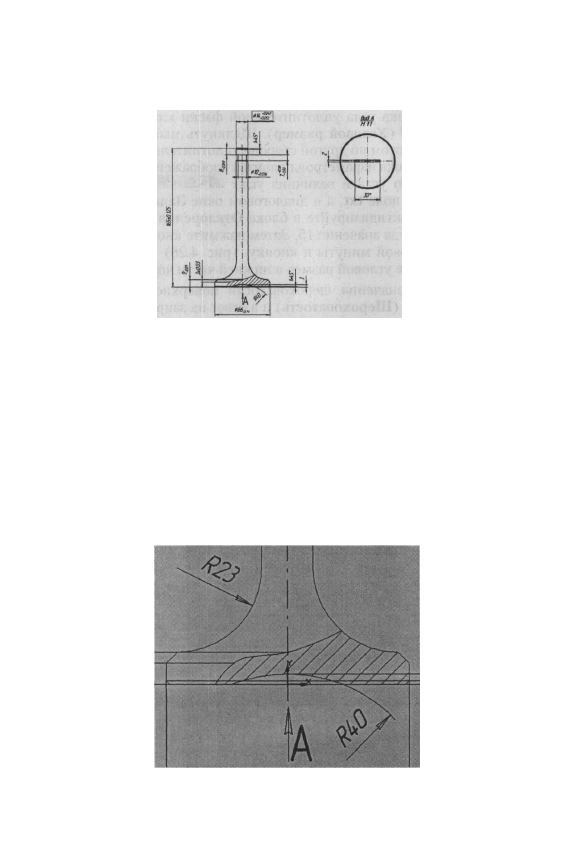

те размер, который по умолчанию будет идти от центра, но в

данном случае нас это устраивает. Аналогичную процедуру

нужно проделать для радиуса сегмента R 40, расположенного

в нижней части тарелки клапана. Однако здесь размерная ли-

ния радиуса, идущая от центра, уже недопустима, так как пе-

ресекает другой размер. Для простановки этого размера с про-

тивоположной от центра стороны нужно нажать кнопку i2i

(Размерная линия от центра). При этом кнопка примет такой

вид: jdl. Размерная линия значительно укоротится и уже не

будет проходить через другие размеры, затрудняя чтение чер-

тежа. Зафиксируйте левой кнопкой мыши положение ради-

ального размера в правой части от оси симметрии (рис. 4.27).

Рис. 4.27

132

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

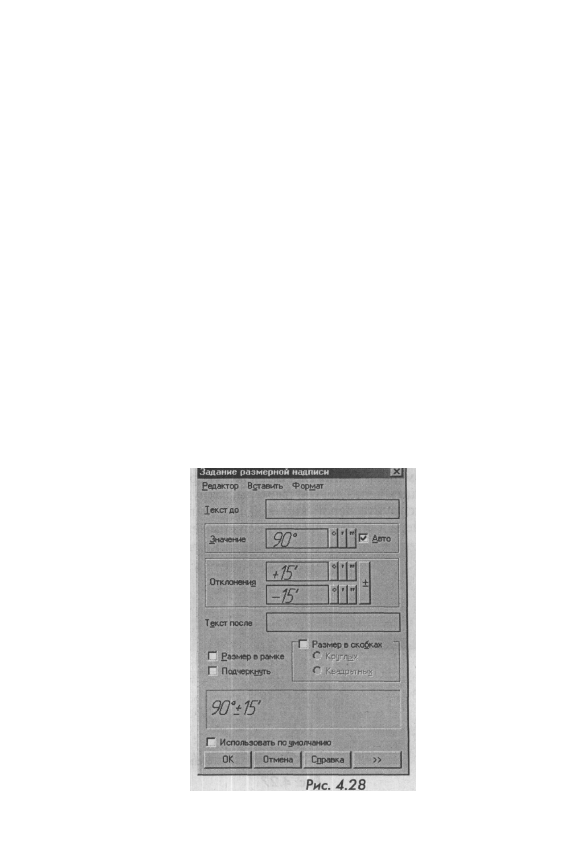

19. Простановка угла уплотнительной фаски клапана. Нажмите

кнопку Г5 (Угловой размер). Щелкнуть мышью сначала по

одной, а потом по другой стороне уплотнительной фаски. При

этом в строке параметров появится изображение кнопок прос-

тавляемого угла и величина угла: JS^££ И^З* I . Щелкните

мышью в поле txt, а в диалоговом окне Задание размерной

надписи активизируйте в блоке Отклонения верхнее окно и

введите туда значение 15. Затем нажмите кнопку с изображе-

нием угловой минуты и кнопку (рис. 4.28). Нажмите ОК и

разместите угловой размер в нижней части чертежа.

20. Ввод обозначения шероховатости поверхностей. Нажмите

кнопку 1-2 (Шероховатость) и в ответ на запрос системы ука-

жите левую поверхность стержня клапана. На экране появит-

ся изображение значка шероховатости поверхности без указа-

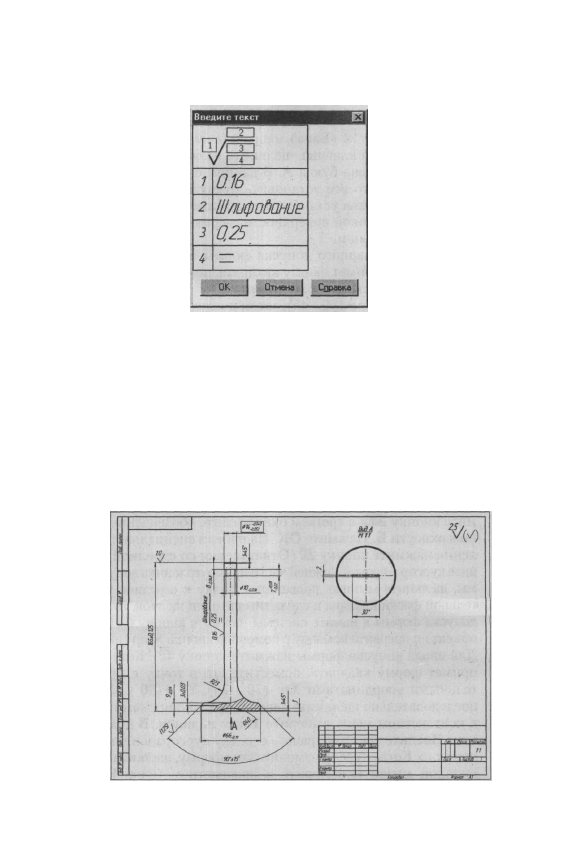

ния вида обработки: -^. Щелкните мышью на поле Ввод текс-

та. D ^wcuioroBOM окне в первой графе введите величину шеро-

ховатости 0,16, во второй - метод обработки (Шлифование),

в третьей - базовую длину 0,25, а в четвертой - условное

обозначение направление неровностей. Для этого нужно

щелкнуть левой кнопкой мыши по четвертой графе и, тут же

нажав правую, выбрать в контекстном меню пункт Вставить

Редактор Вставить Формат

КЛАПАН ВПУСКНОЙ

133

Рис. 4.29

спецзнак. В диалоговом окне Спецзнак нажмите знак плюса напро-
тив слов Направление неровностей шероховатости, выберите стро-
ку Параллельное, нажмите ОК (рис. 4.29) и зафиксируйте спецзнак
на левой верхней поверхности стержня (рис. 4.30).
Аналогичным образом проставьте значение шероховатости 1,0 на
торце стержня и шероховатость в скобках (1,25) на уплотнитель-
ной фаске клапана. В заключение в строке меню нажмите Ком-
поновка > Неуказанная шероховатость. В диалоговом окне ус-
тановите флажок напротив слов Добавить знак в скобках, в по-
ле Текст введите параметр шероховатости 2,5 и нажмите ОК

(рис. 4.30).

Рис. 4.30

134 АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

21. Ввод обозначения базовых поверхностей и допусков формы.

Нажмите кнопку ЕЗ (База), направьте курсор на правую пове-

рхность стержня клапана, щелкните по окну txt, где по умол-

чанию установлена буква А. В данном случае ее необходимо

удалить, а вместо нее установить букву Б, нажать ОК, затем

щелкнуть мышью и установить знак базы на высоте примерно

30-40 мм от базовой поверхности, зафиксировав ее нажатием

левой кнопки мыши.

Для ввода суммарного допуска формы нажмите кнопку Ш- .

Когда курсор примет форму квадрата, поместите его в точку с

приблизительными координатами
Х= +(18 - 22), Y= +(40 - 45), затем последовательно щелкните

левой и правой кнопками мыши, а в контекстном меню выбе-

рите Текст надписи. В диалоговом окне Введите текст нап-

равьте стрелку курсора в прямоугольное окно. Когда курсор

примет форму вертикальной черты, щелкните правой кнопкой

мыши и в контекстном меню выберите Вставить спецзнак. В

диалоговом окне Спецзнак нажмите на знак плюса напротив

слов Допуски формы и расположение поверхностей, затем

нажмите на знак плюса напротив слов Суммарные допуски

формы и расположения, где в свою очередь нужно выбрать

Допуск биения, после чего нажать ОК. На панели управления

нажмите кнопку Ш (Разбить ячейку по вертикали) и в поя-

вившемся новом окне введите значение 0,03. Затем вновь наж-

мите кнопку ]Й и в третьем окне введите обозначение базовой

поверхности Б. Нажмите ОК. На панели специального управ-

ления нажмите кнопку Si (Ответвления со стрелкой). Подве-

дите курсор к правой нижней части прямоугольника допуска фор-

мы, щелкните мышью, подведите стрелку к середине уплотни-

тельной фаски клапана и сделайте еще один щелчок. Для записи

допуска формы в память системы нажмите кнопку Ml (Создать

объект) и прервите команду с помощью кнопки Stop (рис. 4.31).

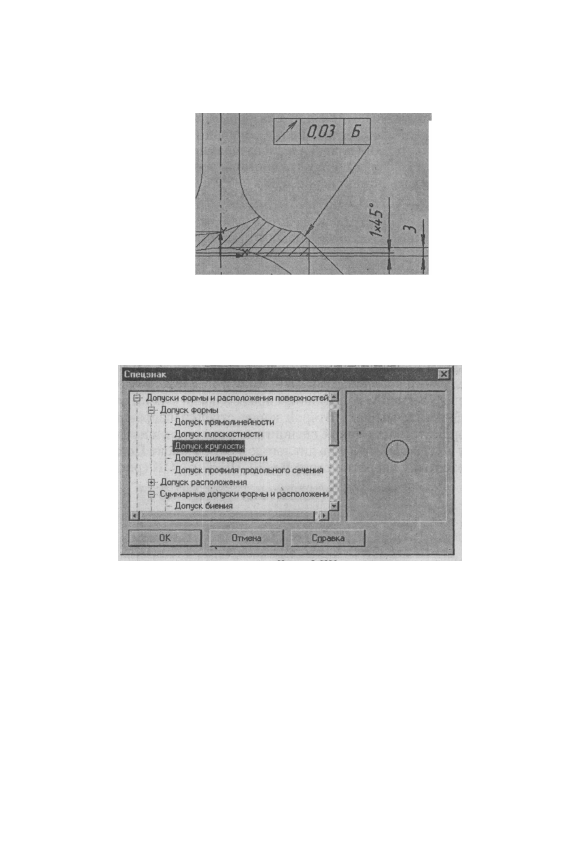

Для ввода допуска формы нажмите кнопку Ш . Когда курсор

примет форму квадрата, поместите его в точку с приблизи-

тельными координатами Х= -(70 - 75), Y= +(80 - 85), затем

последовательно щелкните левой и правой кнопками мыши, а

в контекстном меню выберите Текст надписи. В диалоговом

окне Введите текст направьте стрелку курсора в прямоуголь-

ное окно. Когда курсор изменит свою форму, щелкните правой

кнопкой мыши и выберите в контекстном меню Вставить

спецзнак. В диалоговом окне Спецзнак нажмите знак плюса

КЛАПАН ВПУСКНОЙ

135

Рис. 4.31

напротив слов Допуски формы и расположение поверхнос-

тей, затем нажмите знак плюса напротив слов Допуск формы,

где в свою очередь нужно выбрать из раскрытого списка До-

пуск круглости и нажать ОК (рис. 4.32).

Рис. 4.32

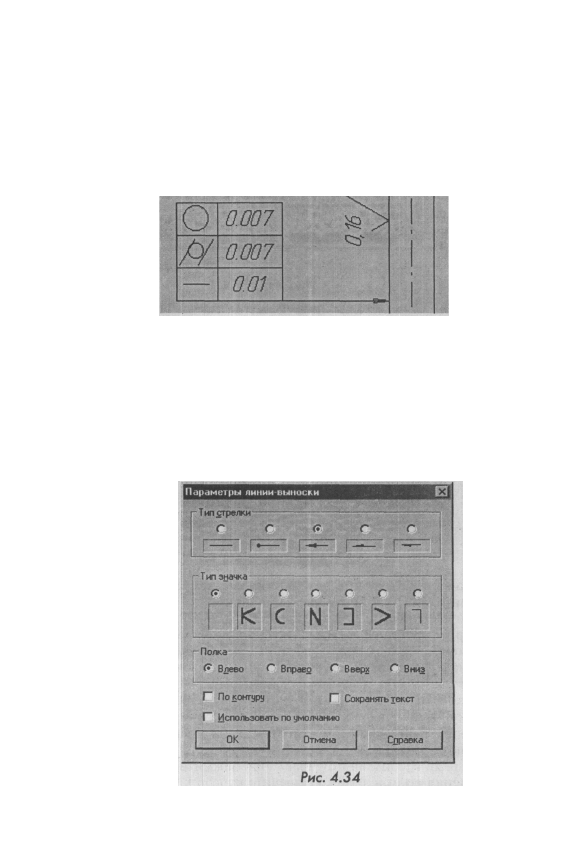

На панели управления нажмите кнопку Ж1 (Разбить ячейку

по вертикали) ив появившемся окне введите значение 0,007.

Затем щелкните правой кнопкой мыши и в контекстном меню

выберите Вставить строку. Во втором окне появившегося

прямоугольника вставьте значение 0,007, а в первом выберите

обозначение Допуск цилиндричности и нажмите ОК. Далее,

не уводя курсор с прямоугольного окна, щелкните правой

кнопкой мыши и в контекстном меню выберите Вставить

строку. Затем в первой ячейке третьей строки выберите обоз-

начения Допуск прямолинейности, в соседнюю ячейку

вставьте значение 0,01 и нажмите ОК.
На панели специального управления нажмите кнопку ill (От-

ветвления со стрелкой). Подведите курсор к правой нижней

136

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

части прямоугольника допуска формы, щелкните левой кноп-

кой мыши, направьте стрелку перпендикулярно линии пове-

рхности стержня клапана и снова щелкните мышью. Для запи-

си допуска формы в память системы воспользуйтесь кнопкой

^1 (Создать объект) (рис. 4.33).

Рис. 4.33

22. Ввод обозначения линий выноски. Нажмите кнопку 1Д (Линия-

выноска) и направьте курсор в точку начала полки с приблизи-

тельными координатами Х= -(18-22), Y- (183-188), ориентиру-

ясь по текущим координатам в левой части строки параметров.

Щелкните мышью. Второй конец стрелки направьте в центр

тоща стержня и также щелкните мышью, потом нажмите кноп-

ку JJ (Параметры) и в диалоговом окне в блоке Полка устано-

вите точку напротив слова Влево. Нажмите ОК (рис. 4.34).

КЛАПАН ВПУСКНОЙ

137

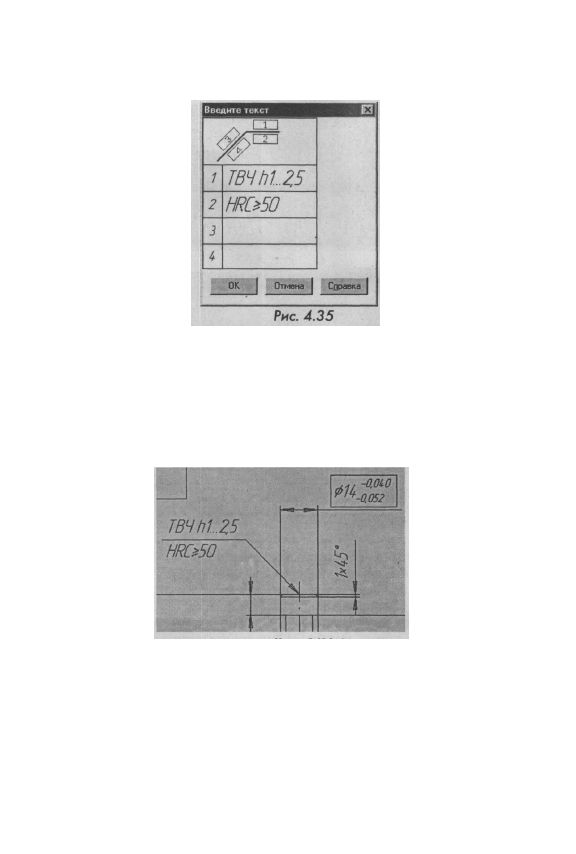

После этого щелкните мышью на поле ШШШШШШШШ (Ввод

текста) и в диалоговом окне заполните первые две графы так,

как показано на рис. 4.35.
Знак Больше или равно устанавливается правой кнопкой мы-
ши и в контекстном меню выбирается команда Вставить спецз-
нак. В диалоговом окне раскройте список Простановка разме-
ров и выберите команду Больше или равно. Нажмите ОК в ди-
алоговом окне и кнопку zA (Создать объект) (рис. 4.36).

Рис. 4.36

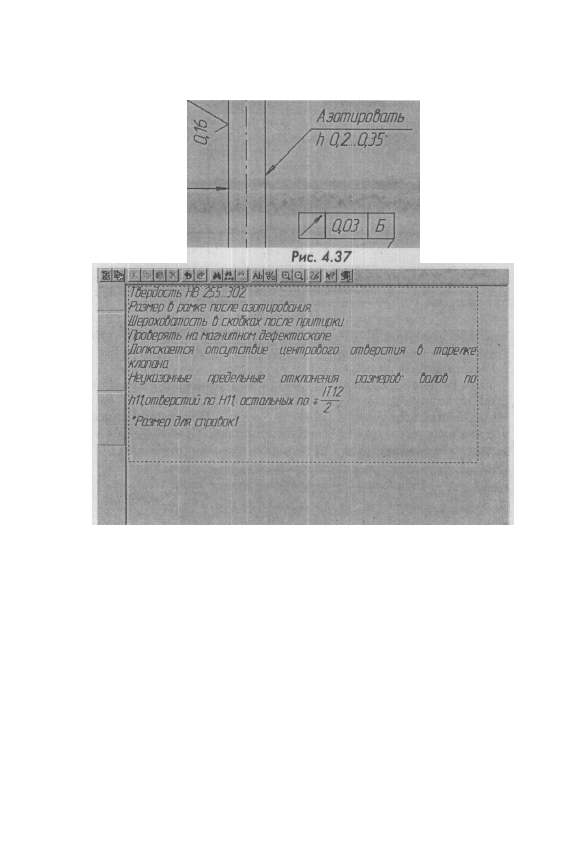

Аналогичным образом установите линию-выноску с указани-
ем азотирования на глубину 0,2-0,35 мм (рис. 4.37).

23. Ввод технических требований. В строке меню нажмите следу-

ющую последовательность команд: Компоновка > Техничес-
кие требования > Ввод. В поле чертежа, выделенном пунк-
тирной линией, введите текст (рис. 4.38).

1 3 8

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

РИС.

 4.38

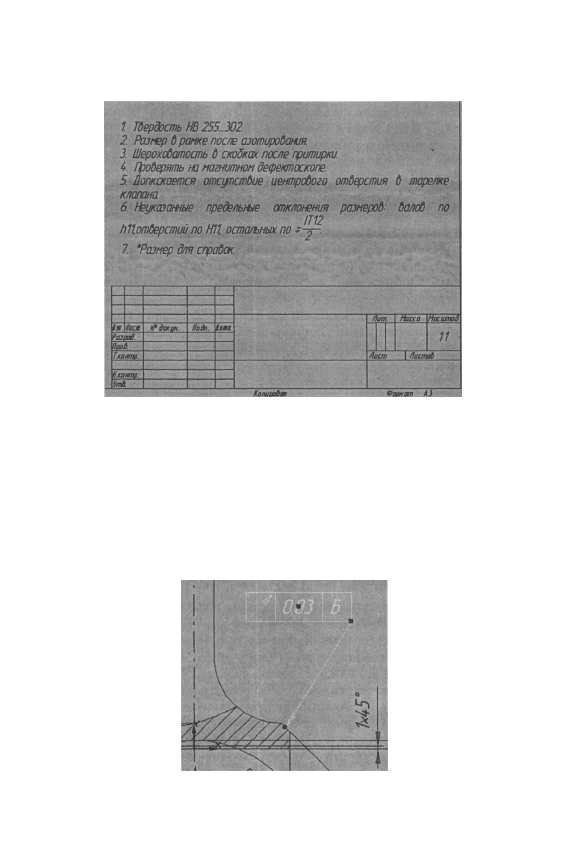

Воспользуйтесь комбинацией клавиш Ctrl+A (выделить все),

затем в конце строки параметров нажмите кнопку ill (Прону-
меровать абзацы). Далее нажмите кнопки Ш (Сохранить в
лист) и М (Завершить редактирование текста). Когда коман-
да будет полностью выполнена, технические требования авто-
матически займут место над основной надписью в строгом со-
ответствии с принятыми стандартами (рис. 4.39).

24 Редактирование. Для редактирования любого элемента чертежа

или положения размерных линий требуется нажать кнопку Ш
(Редактирование) на панели переключения и щелкнуть мышью
на фрагменте чертежа или размера. Редактируемый фрагмент (в
качестве примера приведен допуск биения) будет выделен зеле-
ным цветом, и появятся управляющие узелки (рис. 4.40). Чтобы
изменить положение размера, нужно лишь навести курсор на тре-

КЛАПАН ВПУСКНОЙ

139

Рис. 4.39

буемый узелок, и, когда стрелка курсора приобретет вид четырехс-
торонней стрелки, щелкнуть мышью и передвинуть этот элемент в
нужную сторону. Для выхода из режима редактирования доста-
точно щелкнуть мышью в любом другом месте поля чертежа.
Чтобы изменить параметры размера, нужно навести курсор на
требуемый узелок, и, когда курсор приобретет вид четырехс-
торонней стрелки, щелкнуть правой кнопкой мыши и в конте-

кстном меню выбрать Редактирование (рис. 4.41). При этом
цвет редактируемой рамки изменится.

РИС.

 4.40

140

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

После чего нужно щелкнуть мышью

на поле Ввод текста

 *\7'ПШ

 в\

 и

в появившемся диалоговом окне

ввести необходимые изменения.

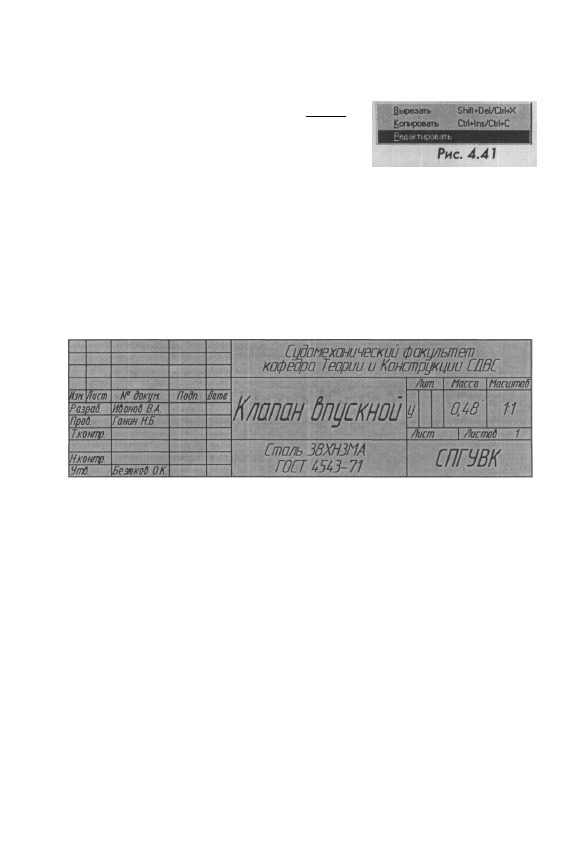

25. Заполнение основной надписи. Наведите курсор на штамп

чертежа. Щелкните правой кнопкой мыши и выберите в кон-

текстном меню Заполнить основную надпись. Щелкните ле-

вой кнопкой мыши. На экране основная надпись чертежа бу-

дет выделена белым цветом. Для удобства заполнения с по-

мощью кнопок 13 (Увеличить масштаб рамкой) или Si (Уве-

личить изображение) и F? (Сдвинуть) расположите надпись

во весь экран и заполните основную надпись. Затем нажмите

кнопку ^[(Создать объект), и только тогда ввод текста в ос-

новную надпись будет зафиксирован (рис. 4.42).

РИС.

 4.42

Созданный чертеж необходимо сохранить. Для этого нажмите в

строке меню Файл > Сохранить как, выберите нужную папку в открыв-

шемся диалоговом окне и напишите имя файла в одноименном окне.

4.3. СБОРОЧНЫЙ ЧЕРТЕЖ ПОРШНЯ

Работа на компьютере позволяет в несколько раз сократить время, зат-

рачиваемое на черчение. Выполняя чертеж вручную, приходится вы-

черчивать заново все детали, например при использовании метода

«снизу вверх». При компьютерной сборке этого не требуется. Доста-

точно лишь скопировать нужную деталь в буфер обмена и вставить ее

в нужное место. Но прежде необходимо создать папку, где будут хра-

ниться все чертежи этой сборки. Для этой цели нажмите на панели уп-

равления кнопку Ш (Открыть документ) и в диалоговом окне Выбе-

рите файл для открытия откройте: Диск С > Мои документы > Номер

группы > Фамилия студента. Каждый студент обязан иметь личную

папку, размещенную в соответствующей его номеру группе. В папке

СБОРОЧНЫЙ ЧЕРТЕЖ ПОРШНЯ

141

студента создать новую папку с именем Сборка поршня, где будет хра-

ниться вся чертежно-конструкторская документация студента.

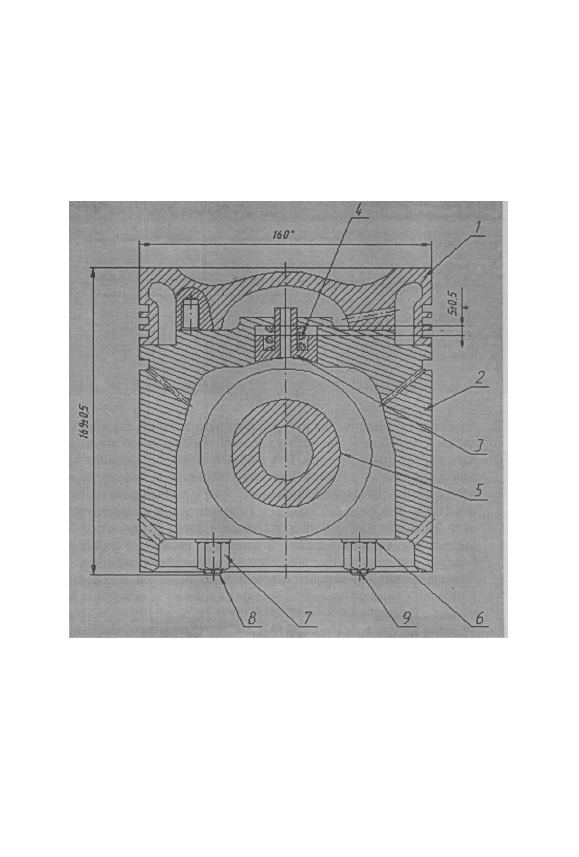

На примере головки поршня, тронка и других чертежей будет по-

казан принцип компьютерной сборки, а также метод применения

библиотечных фрагментов (рис. 4.43).

шшшшшшшшшшвшшшшшшшшшшшшш

Рис. 4.43

4.3.1.Алгоритм построения головки поршня

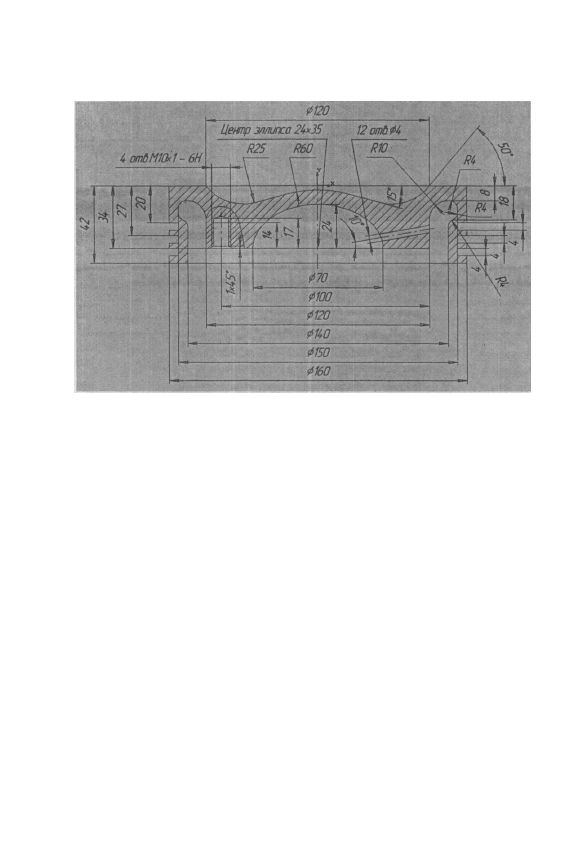

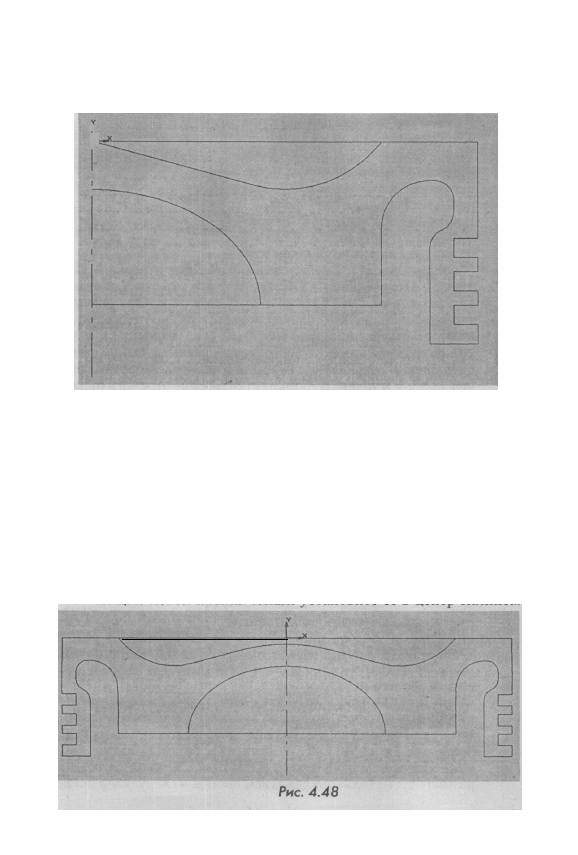

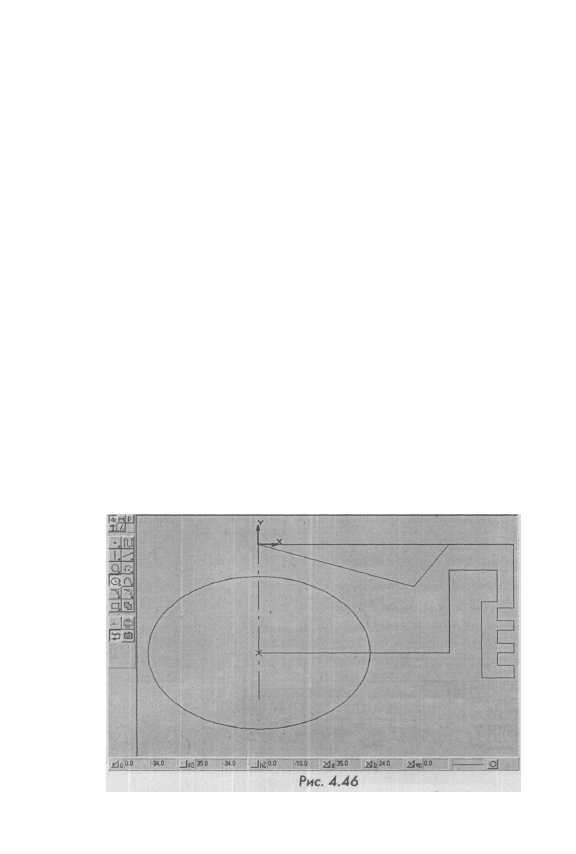

На рис. 4.44. показан чертеж головки поршня, на основе которого

разработан алгоритм ввода его геометрии. По многим элементам де-

таль симметрична, поэтому вычерчивать следует лишь одну полови-

ну, а остальные несимметричные элементы добавлять по мере необ-

ходимости. Центр координат логично установить в середине верхней

части головки поршня.

142

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

РИС.

 4.44

Чтобы не ограничивать себя рамками чертежа, при создании как

деталей для сборок, так и самих сборок, удобнее всего использо-

вать файлы с расширением frw, а не cdw, то есть применить чер-

теж бесконечного размера, Для этого нажмите на панели управ-

ления кнопку DJ (Новый фрагмент). Затем необходимо присво-

ить файлу имя. Откройте Файл > Сохранить как и в диалоговом

окне Укажите имя файла для записи в блоке Папка откройте

директорию Сборка поршня. В текстовом поле Имя файла на-

берите с клавиатуры Головка поршня и нажмите Сохранить.

Здесь для ввода геометрии головки поршня можно применить

комбинированный метод, а именно: сначала с помощью ко-

манды Непрерывный ввод объектов по координатам точек

чертежа введите половину контура чертежа в ортогональном

виде, затем, используя вспомогательные линии и команды

построения геометрических примитивов, доведите правую

часть контура до требований чертежа. Командой Симметрия

отрисуйте левую часть контура. После чего в правой части го-

ловки поршня с помощью команды вспомогательных парал-

лельных прямых сделайте отверстие диаметром 4 мм. В левой-

части головки установите резьбовое отверстие, взяв его из

библиотеки КОМПАС-ГРАФИК и предварительно деформи-

ровав под размеры чертежа.

СБОРОЧНЫЙ ЧЕРТЕЖ ПОРШНЯ

143

В строке текущего состояния установите шаг курсора 1 мм. На
панели Геометрические построения нажмите кнопку Ш (Неп-
рерывный ввод объектов) и направьте курсор в центр коорди-
нат. Как только курсор попадет в ловушку, он изменит свою
форму (прямоугольный крест на косой). Когда это произойдет,
щелкните левой кнопкой мыши и, удерживая ее, посмотрите на
текущие координаты курсора, расположенные в правой части
строки текущего состояния. Координаты X и Y должны быть
равны 0. Осторожно уберите руку с мыши и убедитесь, что те-
кущие координаты по-прежнему в нулях. Перейдите на клави-
атуру. Если «поймать ноль» не удалось, воспользуйтесь комби-
нацией клавиш Ctrl+О, и курсор автоматически переместится в
точку (0,0) M°f *Р5 I текущей системы координат.

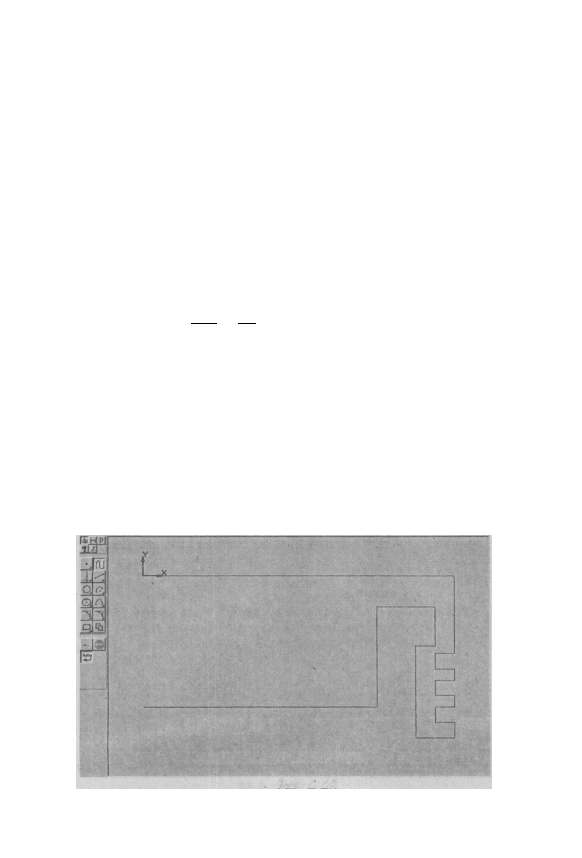

Ввод геометрии с клавиатуры. Используя только клавиатуру
(клавиши с изображением стрелок вверх, вниз, вправо, влево), ус-

тановите в окне текущих координат следующую последователь-
ность: (80,0); (80, -20); (75, -20); (75, -24); (80, -24); (80, -27); (75, -
27); (75, -31); (80, -31); (80, -34); (75, -34); (75, -38); (80, -38); (80, -
42); (70, -42); (70, -18); (75, -18); (75, -8); (60, -8); (60, -34); (0, -34).

После ввода нужной пары координат не забывайте всякий раз за-

фиксировать их клавишей Enter. Закончив ввод, нажмите клави-
шу Esc. Если все сделано правильно, на экране будет изображен
ортогональный контур правой части головки поршня (рис. 4.45).

2. Нажмите кнопку R (Ввод вспомогательной прямой) и с по-

мощью левой кнопки мыши установите ее в центр координат.

Рис. 4.45

144

АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

В окне Угол наклона прямой к оси X установите -15 *№ и

нажмите Enter. В строке параметров установите координаты

точки второй вспомогательной прямой (60, 0) и нажмите

Enter и угол наклона 50 и вновь нажмите Enter. Нажмите

кнопку Ш (Непрерывный ввод объектов), затем кнопку При-

вязки и в диалоговом окне установите флажок напротив слов

Пересечение, ОК. Первая точка отрезка будет в центре коор-

динат, вторая - в месте пересечения двух вспомогательных

прямых, а третья - на пересечении контура и вспомогательной

прямой под углом 50 градусов. В строке меню нажмите Уда-

лить > Вспомогательные кривые и точки .

3. Постройте осевую линию симметрии (см. раздел 4.2.1, пункт 10).
4. Нажмите кнопку Ш (Ввод эллипса). Введите центр эллипса,

направив курсор в точку с координатами (0, -34). В строке пара-

метров в окне а введите первую полуось 34, в окне b - значение

второй полуоси 24, в окне Угол наклона - 0 градусов. Обратите

внимание на кнопку Отрисовка осей эллипса. Она должна

иметь такой вид: J2l. Это означает, что при вводе эллипса отри-

совка осей проводиться не будет. Если вместо нее кнопка будет

выглядеть так - М, необходимо просто нажать на нее (рис. 4.46).

5. Нажмите кнопку Ш (Скругление). В окне rad введите радиус

25 и выполнитескругление камеры сгорания. Полость масля-

ного охлаждения скруглите радиусами 10 и 4 в трех местах по

контуру (рис. 4.44).

СБОРОЧНЫЙ ЧЕРТЕЖ ПОРШНЯ

145

4

Рис. 4.47

6. В строке меню нажмите Удалить > Часть кривой и удалите

лишние линии (рис. 4.47).

7. Воспользуйтесь комбинацией клавиш Ctrl+A, затем в строке ме-

ню нажмите Операция > Симметрия и установите курсор в центр
коордцнат, а вторую точку оси симметрии - в центр эллипса. Ле-
вая половина головки поршня построена.Нажмите кнопку Скруг-

, ление, на панели Геометрические построения, в окне rad введите

значение радиуса 60 и выполните скругление центральной части
головки поршня. Нажмите кнопку Ш (Показать все) (рис. 4.48).

8. Нажмите кнопку Ш (Ввод вспомогательной прямой) и с по-

мощью левой кнопки мыши установите ее в центр эллипса.

,  f ,

146 АЛГОРИТМЫ СОЗДАНИЯ ДОКУМЕНТАЦИИ

В окне Угол наклона прямой к оси

X установите 10 и нажмите Enter.

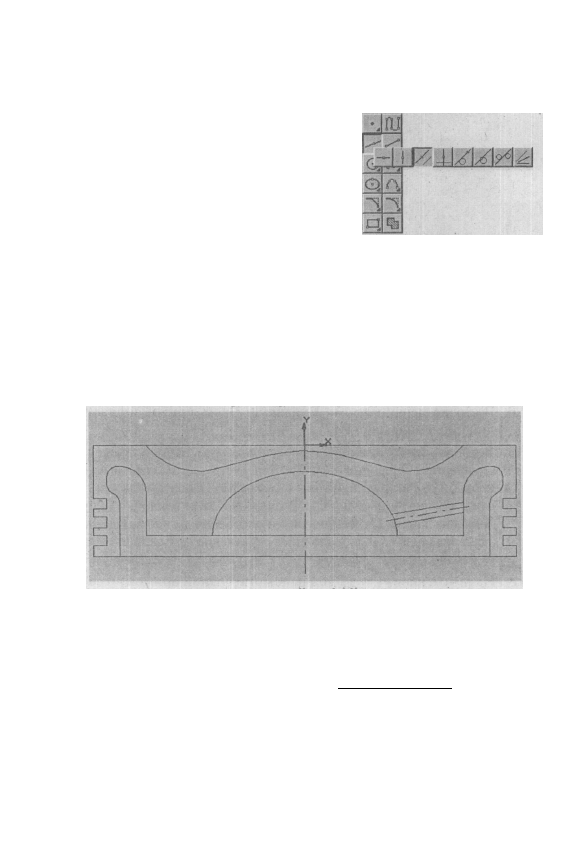

Вновь нажмите кнопку 1^ (Ввод

 Г

_Л\ j Г/Г J \/\/V/A^\

вспомогательной прямой) и, не от- .Щ.Щ

пуская ее, выберите команду Па-

раллельная прямая (рис. 4.49).

В окне ^

2 0

 Расстояние до пря-

мой введите значение 2, после че-

Рис. 4.49

го два раза нажмите на кнопку ^1

(Создать объект). Вызовите команды Ввод отрезка > При-

вязки > Пересечение > ОК. Введите два отрезка для отверс-

тия диаметром 4 мм, а также два отрезка, определяющих кон-

тур верхней и нижней головки поршня. Постройте осевую ли-

нию для отверстия диаметром 4 мм (см. раздел 5.2.1, пункт

10), не забывая при этом вернуться к прежнему стилю линии:

Основная. В строке меню нажмите Удалить > Вспомогатель-

ные кривые и точки. Выполнить построение отрезка в нижней

части головки поршня (рис. 4.50).

Рис. 4.50

9. Установка резьбового отверстия из библиотеки КОМПАС-

ГРАФИК. Выберите команду IX (Вспомогательная верти-

кальная прямая) и в окне координаты X строки параметров ус-

тановите значение (-50). Нажмите Enter. Для установки резь-

бового отверстия воспользуемся библиотекой КОМПАС-ГРА-

ФИК. Для этого откройте папку №>у^*»*^*£^ (Справочные

материалы Компас), в которой выберите директорию Tutorial

Files, где откройте папку Fragment. Выберите здесь файл Резь-

бовое отверстие Мб L=17_l и откройте его (рис. 4.51).

В профессиональной версии КОМПАС 3D ввод фрагмента

резьбы осуществляется нажатием кнопок в следующей после-
