Библиотека отрисовки планов зданий и сооружений

прямые лестничные марши и сохранять их в библиотеке стилей как для использования в текущем
проекте, так и в дальнейшей проектной практике.

Опции диалога



Диалог включает в себя окно с перечнем активированных в библиотеке стилей лестниц, доступных
для  установки  в  пространстве  чертежа.  Перечень  стилей  может  быть  изменен  (сужен,  расширен)
при  помощи  Организатора,  вызываемого  выбором  кнопки  Организатор  панели  Стили  диалога,
или  же  выбором  команды  Стили  в  окне  библиотеки / кнопки  Стили,  подключенной  к  одной  из
пользовательских панелей.

Кнопка Стили



Для выбранного стиля лестницы отображается эскиз (вид в плане, разрез), а также в панели
Параметры — все определяемые стилем численные характеристики марша:

hом — высота подъема, миллиметры;

lом — длина проекции линии подъема на плоскость этажа, миллиметры;

— длина линии подъема, миллиметры;

— количество ступеней;

— длина верхней площадки марша, представляющей собой конструктивное целое с ним,

миллиметры;

— длина нижней площадки марша, представляющей собой конструктивное целое с ним,

миллиметры;

— ширина марша, миллиметры;

— минимальное значение контрольного параметра (2H+S), используемого в контролях при

подборе геометрии марша, миллиметры;

— максимальное значение контрольного параметра (2H+S), используемого в контролях при

подборе геометрии марша, миллиметры;

— расчетное значение контрольного параметра (2H+S) для текущего марша, миллиметры;

— величина проступи, миллиметры;

— величина подступенка, миллиметры;

— признак, определяющий текущую лестницу как лестницу с фризовыми ступенями;

Библиотека отрисовки планов зданий и сооружений

— признак, определяющий текущую лестницу как лестницу с накладными проступями на

ступенях;

— признак, определяющий текущую лестницу как лестницу с последней ступенью,

образованной плитой перекрытия этажа, к которой выполняется примыкание марша;

— признак, определяющий текущую лестницу как лестницу с примыканием к плите перекрытия

в отметке этажа;

— толщина верхнего и нижнего перекрытий, к которым выполняется примыкание маршем,

толщина марша с косоуром, миллиметры.



Кнопка Создать
Вызов диалога Стиль лестницы для определения параметров создаваемого вновь лестничного
марша (нового стиля лестницы).



Кнопка Изменить
Вызов диалога Стиль лестницы для изменения параметров существующего и выделенного
подсветкой в списке стилей лестничного марша.



Кнопка Удалить
Удаление существующего и выделенного подсветкой в списке стилей стиля лестницы.



Кнопка Организатор…
Вызов диалога Организатор стилей для определения перечня стилей лестничных маршей,
отображаемых в окне Стили диалога Лестница.



Панель Отображение
Панель включает в свой состав 5 кнопок, определяющих вид представления на чертеже выбранного
лестничного марша:



При нажатой кнопке Рисовать полностью рисуется верхний марш (полное представление)

Кнопка Рисовать полностью



При нажатой кнопке Вид с сечением и контуром рисуется нижний марш (рассечен секущей
плоскостью, с отображением контура части марша, находящейся над секущей плоскостью)

Кнопка Вид с сечением и контуром



При нажатой кнопке Вид с сечением рисуется нижний марш (рассечен секущей плоскостью).

Кнопка Вид с сечением



При нажатой кнопке Вид сбоку рисуется лестничный марш для отображения на разрезе.

Кнопка Вид сбоку



Контур тонкой линией — признак, определяющий стили линий, используемых при
отрисовке выбранного лестничного марша:



в  неактивном  состоянии  кнопки  используются  стили  линий  «по  умолчанию» —
основная  для  отображения  контура  и  линий  ступеней,  тонкая — для  отображения
линии  подъема,  штриховая — для  отображения  контура  проступей,  части  марша,
находящейся над секущей плоскостью (в одном из 4 видов отображения);

Библиотека отрисовки планов зданий и сооружений



в активном состоянии кнопки — марш отрисовывается в тонких линиях — для
представления на «подосновах», используемых, например, для вычерчивания планов
внутренних инженерных сетей.

Кнопка Контур тонкой линией



Кроме  того,  в  состав  панели  входят  4  кнопки,  определяющих  номер  точки  привязки  при
вставке  в  пространство  чертежа  выбранного  лестничного  марша,  а  также  кнопка  Зеркально
для  изменения  направления  линии  подъема  с  сохранением  привязки  лестничного  марша  в
пространстве чертежа.

Кнопка Зеркально



Список Способ построения

Пиктограмма Способ построения

Диалог допускает установку двух способов построения лестничного марша:



По точке и длине (указанием точки вставки)



По точке, длине и углу (указанием точки вставки и направления линии подъема)



Список Слой размещения

Пиктограмма Слой размещения

Функция доступна только при работе библиотеки совместно с Организатором проекта.
Список  позволяет  выбрать  слой  размещения  для  лестничного  марша.  При  размещении  объекта
библиотеки  производится  контроль  состояния  атрибутов  слоя  (обеспечивается  Организатором
проекта).
При  деактивации  в  диалоге  Настройка  меню  Сервис  Организатора  проекта  переключателя
Показывать  невидимые слои  в  списке  Слой  размещения  отображаются  только  слои,  видимые  в
текущей Группе или Подгруппе структуры Организатора проекта.



Параметры

Кнопка Параметры

Активация кнопки позволяет вызвать диалог Параметры лестницы.

После выбора стиля лестницы нажмите кнопку ОК для перехода к вставке ее изображения в чертеж. Для
выхода из диалога без выбора стиля лестницы нажмите кнопку Отмена.
Во время вставки лестницы на экране отображается ее фантом, позволяющий визуально контролировать
процесс вставки. За один вызов команды построения лестницы вы можете вставить в чертеж несколько
ее изображений.
Для  завершения  построения  используйте  кнопку  Прервать  команду  на  Панели  специального
управления КОМПАС-ГРАФИК.
Для  редактирования  параметров  лестницы  нужно  выполнить  двойной  щелчок  по  ней  левой  кнопкой
мыши,  вызывающее  появление  диалога  Лестница.  При  переопределении  свойств  лестницы  с
сохранением  ее  положения  в  пространстве  чертежа  в  списке  Способ  построения  должна  быть
активирована  опция  Переопределить  макрообъект  (активна  «по  умолчанию»).  Если  наряду  с
изменением  параметров  требуется  также  переместить  лестничный  марш,  выберите  из  списка  Способ
построения необходимый способ вставки.
Кроме того, изменить геометрическую ориентацию лестницы в пространстве чертежа, можно с помощью
любой  из  четырех  HOT-точек,  совпадающих  геометрически  с  точками  привязки  при  вставке  и
активизирующихся при одиночном щелчке левой кнопкой мыши по ней.
Маркировка одной из точек соответствует стилю редактируемого лестничного марша, например:
Марш ЛМ27.11.14-4 ГОСТ 9818-85

Библиотека отрисовки планов зданий и сооружений

2.1.3 Вставка КОМПАС-Объекта

В  Библиотеке  предусмотрена  возможность  вставки  объектов  из  КОМПАС-библиотек  фрагментов,
оформленных  для  совместной  работы  с  интерфейсом  КОМПАС-Объект  (см.  раздел 3.4).  Такие
специально  подготовленные  (структурированные  и  снабженные  управляющим  файлом  атрибутов —
см. раздел 3.5) библиотеки фрагментов называются библиотеками объектов.
Для  вставки  КОМПАС-Объекта  запустите  команду  КОМПАС-Объект  в  окне  Библиотеки  отрисовки
планов  зданий  и  сооружений  или  нажмите  одноименную  кнопку,  подключенную  к  одной  из
пользовательских  панелей.  Откроется  диалог  КОМПАС-Объект  (рис.  2–10)  в  котором  необходимо
выбрать интересующую библиотеку и объект.

Кнопка КОМПАС-Объект

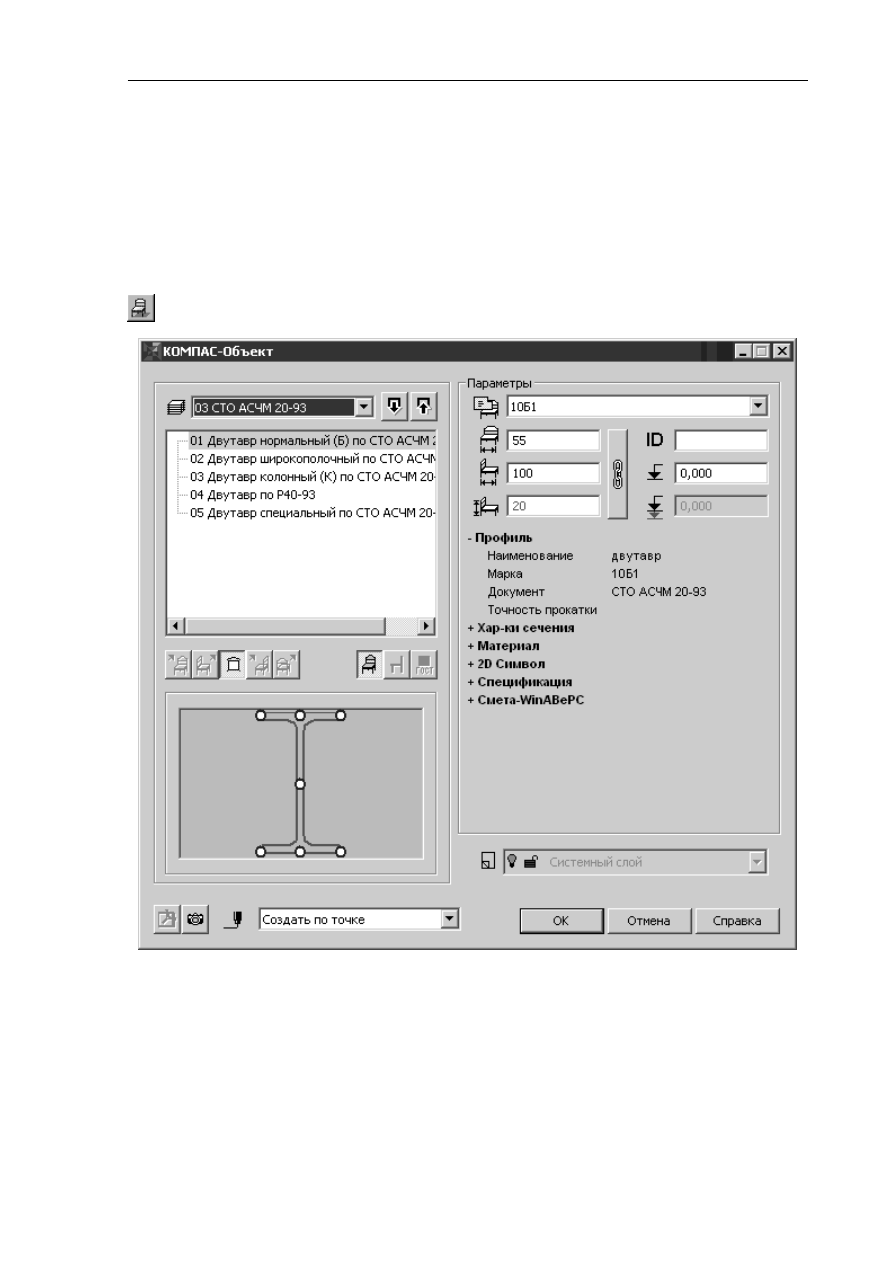

Рис. 2–10. Диалог Компас-Объект

В комплект поставки КОМПАС-ГРАФИК v.6 Plus входят следующие библиотеки объектов (по именам
разделов):



Обозначения на чертеже;



Штриховки и текстуры;



Узлы строительных конструкций (см. раздел 3.11);



Приборы сантехнические;



Мебель и бытовая техника;



Люди;



Автомобили;

Библиотека отрисовки планов зданий и сооружений



Растения;



Конструкции металлические.

Разработчик оставляет за собой право изменения структуры библиотек объектов.

Замечание.  Не  допускается  произвольно  изменять  расположение  файлов,  составляющих  библиотеку
объектов,  на  диске.  Их  расположение  должно  определяться  либо  положением  «по  умолчанию»,  либо,
при  переносе  папки  библиотеки  FloorPlan,  должно  быть  выполнено  следующее  условие:  папка
Object Library  должна  находиться  в  одной  папке  с  запускающим  библиотеку  файлом  Arch.rtw.  В
противном  случае,  КОМПАС-Объекты,  включенные  в  чертеж,  могут  оказаться  недоступными  для
редактирования.  Библиотеки  объектов  пользователя  должны  размещаться  в  той  же  папке,  что  и
поставляемые вместе с КОМПАС-ГРАФИК библиотеки объектов (т.е. Object Library).

Диалог  позволяет  выполнить  одновременное  подключение  нескольких  библиотек  объектов.
Подключенные библиотеки объектов загружаются в память. Для переподключения библиотеки объектов
к интерфейсу необходимо последовательно отключить и затем подключить ее вновь с помощью кнопок
Удалить и Добавить. Отключение всех библиотек объектов производится также при завершении сеанса
редактирования  в  КОМПАС-ГРАФИК  с  закрытием  приложения.  Переподключение  библиотеки
необходимо  в  случае,  если  вы  внесли  какие-либо  изменения  в  графическое  представление  объекта:
например,  ввели  дополнительную  точку  вставки,  либо  изменили  значения  атрибутов  по  умолчанию  в
управляющем файле атрибутов.

Замечание. Не рекомендуется редактировать управляющий файл атрибутов без ознакомления с
соответствующими разделами главы 3. Текущее изменение значений атрибутов объектов при их вставке
производится непосредственно в диалоге КОМПАС-Объект.

Опции диалога



Библиотеки объектов

Пиктограмма списка подключенных в текущем сеансе редактирования библиотек объектов

Кнопка Добавить

Библиотеки объектов, доступные для подключения, находятся в папке Object Library папки
Библиотеки отрисовки планов зданий и сооружений FloorPlan. Для подключения любой из
библиотек объектов достаточно выбрать ее файл *.lfr.

Кнопка Удалить



Отображение КОМПАС-Объекта
Панель включает в свой состав пять кнопок, определяющих проекционный вид и три кнопки,
определяющих способ отрисовки КОМПАС-Объекта.

Кнопка Спереди

Кнопка Слева

Кнопка Сверху

Кнопка Справа

Кнопка Сзади

Кнопка Масштабированный вид

Библиотека отрисовки планов зданий и сооружений

Кнопка Упрощенный вид

Кнопка Обозначение по ГОСТ

Набор доступных для вставки проекционных видов и способов их отрисовки определяется
структурой файла библиотеки фрагментов и управляющего файла атрибутов объекта.



Точка вставки
«Умолчательно»  для  любого  КОМПАС-Объекта  определено  несколько  наиболее  вероятных  точек
вставки.
Определение  точек  вставки  производится  при  создании  объектов  путем  установки  в  местах
желаемого расположения точек вставки символов Точка, причем для отрисовки точки должен быть
выбран стиль Вспомогательная точка на панели свойств системы КОМПАС.
Дополнительные  точки  вставки  пользователь  может  создать,  редактируя  графическое
представление  объекта — фрагмент  в  составе  соответствующей  библиотеки  фрагментов.
Редактирование производится с помощью базового функционала КОМПАС-ГРАФИК.

Замечание. При редактировании точек вставки не рекомендуется удалять существующие точки.
Данное замечание особенно актуально при редактировании параметрических фрагментов.

Выбор точки вставки производится путем непосредственного ее указания в окне слайда.
Текущая точка вставки выделяется синим цветом.
«Умолчательно» текущей является левая нижняя точка вставки объекта (первая точка,
замаркированная при его создании).

Совет. Для соблюдения этого правила рекомендуется при создании собственных объектов, при
маркировке точек, руководствоваться правилом, устанавливающим направление обхода при
простановке точек: «Слева направо, снизу вверх».



Параметры

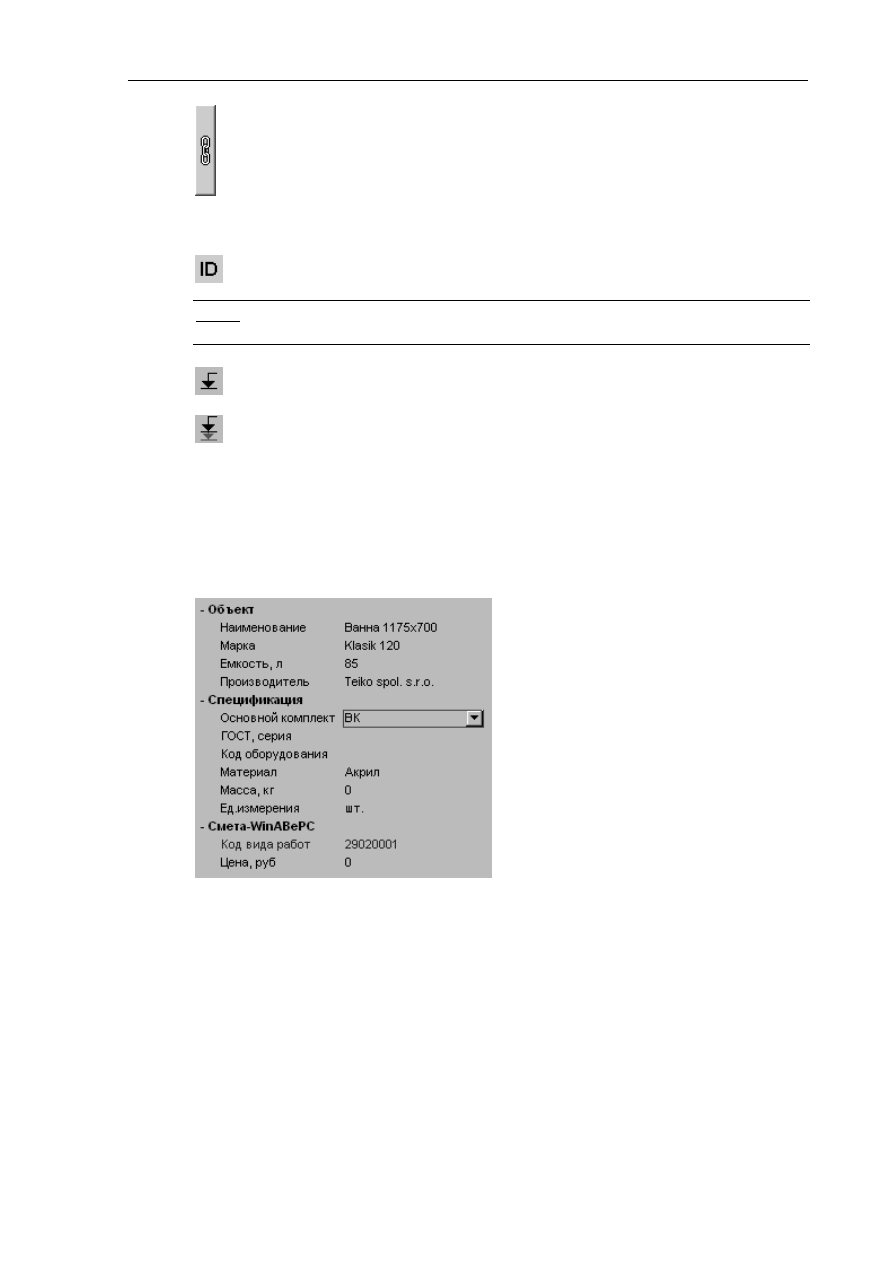

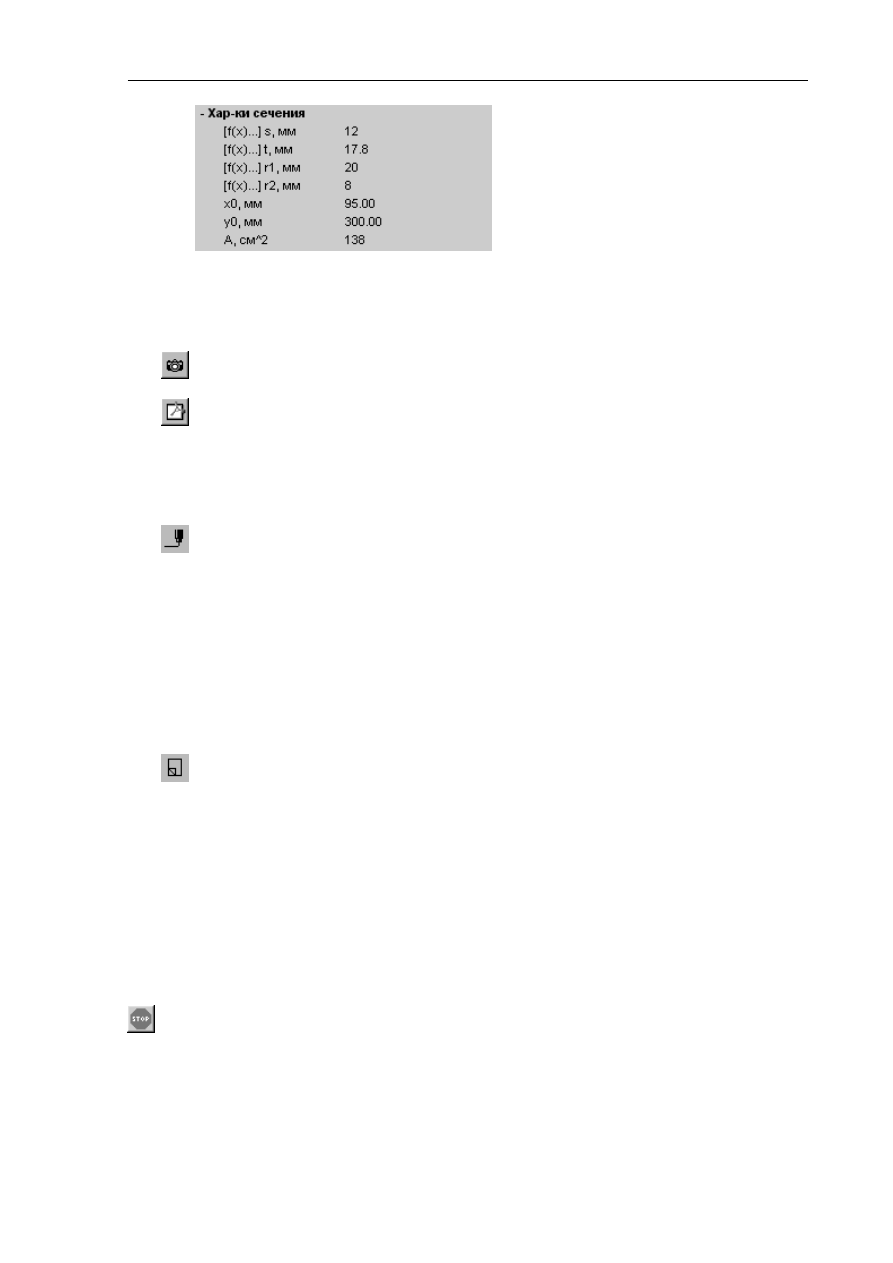

Область, позволяющая осуществить доступ к атрибутам КОМПАС-Объекта для их просмотра и
редактирования (определения при вставке значения, отличного от принятого «по умолчанию» и
заданного с помощью управляющего файла атрибутов).
Все атрибуты делятся на две группы:



Обязательные — одинаковые для всех категорий КОМПАС-Объектов. Данная категория
атрибутов отображается в верхней части диалога в окнах ввода. К их числу относятся:

Пиктограмма списка Обозначение

Список доступен только при выборе КОМПАС-Объектов, основанных на использовании
параметрических библиотек фрагментов; в этом случае данный атрибут является ключевым
для определения геометрии параметрического фрагмента.
При вставке непараметрических фрагментов диалог отображает обозначение объекта вставки
и недоступен для выбора.

Пиктограмма окна ввода Длина

Пиктограмма окна ввода Ширина

Пиктограмма окна ввода Высота

Изменение  значения  любого  из  этих  атрибутов  как  по  отдельности,  так  и  совместно,
позволяют  управлять  габаритными  размерами  КОМПАС-Объекта  при  вставке.  Функция
доступна  как  при  вставке  объектов,  основанных  на  использовании  параметрических,  так  и
непараметрических фрагментов.
Для  обеспечения  возможности  пропорционального  изменения  габаритных  размеров  объекта
используйте одноименную кнопку.

Библиотека отрисовки планов зданий и сооружений

Кнопка Пропорционально

При определении габаритных размеров текущего проекционного вида размер, не
участвующий в формировании этого вида, выделяется красным цветом.

Пиктограмма окна ввода Марка

Совет. Для корректного выпуска смет и спецификаций рекомендуется внимательно следить за
корректностью назначения марок помещаемым в чертеж объектам.

Пиктограмма окна ввода Отметка относительно уровня этажа

Пиктограмма окна ввода Отметка относительно уровня проектного нуля

При работе совместно с Организатором проекта поле Отметка относительно уровня
проектного нуля отображает значение отметки текущего этажа (группы слоев) относительно
проектного нуля. Значение отметки в поле передается Организатором проекта.



Произвольно определяемые — индивидуальные для каждой категории КОМПАС-Объектов.
Атрибуты этой группы отображаются внутри древовидной структуры, описание которой
создается на этапе проектирования библиотеки объектов в разделе [PROPERTIES]
управляющего файла атрибутов (см. раздел 3.7).

Дерево атрибутов

Для  определения  атрибутов  в  структуре  Дерева  атрибутов  помимо  стандартных  элементов
интерфейса  реализована  возможность  выбора  значения  атрибута  из  файла  пользовательских
настроек библиотеки KObject.pmn, находящегося в папке FloorPlan библиотеки. Обращение к
файлу  пользовательских  настроек  активируется  двойным  щелчком  левой  кнопкой  мыши
правее  значения  изменяемого  атрибута.  Атрибуты,  изменение  которых  возможно  выполнить
путем обращения к файлу пользовательских настроек, в структуре Дерева атрибутов выделены
синим цветом.
При  вставке  объектов,  основанных  на  параметрических  фрагментах,  атрибуты  в  структуре
Дерева атрибутов, использованные в параметрических  ограничениях, наложенных на объект,
выделены символом: « [f(x)...] ».

Библиотека отрисовки планов зданий и сооружений

Дерево атрибутов



Просмотр связанных документов
Просмотр файла описания в формате Adobe Acrobat и растрового изображения объекта, связанных с
ним (в случае если такая связь определена объекту в файле управляющих атрибутов),
осуществляется с помощью кнопок:

Кнопка Описание

Кнопка Изображение

Для просмотра растрового файла используется установленный для операционной системы на ПК
пользователя просмотрщик файлов *.jpg, например, программа просмотра изображений и факсов
Windows XP.



Список Способ построения

Пиктограмма Способ построения

Диалог допускает установку двух способов построения КОМПАС-Объекта:



Создать по точке (указанием точки вставки)



Создать по точке и углу (указанием точки вставки и угла поворота)

При редактировании КОМПАС-Объекта активируется опция Переопределить макроэлемент, что
позволяет  изменить  значения  атрибутов  редактируемого  объекта,  либо  заменить  один
редактируемый  объект  другим  без  повторного  указания  точки  вставки.  Если  при  редактировании
объекта  требуется  переопределить  и  его  точку  вставки,  должна  быть  выбрана  одна  из  двух
вышеперечисленных опций вставки.



Список Слой размещения

Пиктограмма Слой размещения

Функция доступна только при работе библиотеки совместно с Организатором проекта.
Список  позволяет  выбрать  слой  размещения  для  КОМПАС-Объекта.  При  размещении  объекта
библиотеки  производится  контроль  состояния  атрибутов  слоя  (обеспечивается  Организатором
проекта).  При  деактивации  переключателя  Показывать  невидимые  слои  в  диалоге  Настройка
меню  Сервис  Организатора  проекта  в  списке  Слой  размещения  отображаются  только  слои,
видимые в текущей Группе или Подгруппе структуры Организатора проекта.

После задания параметров КОМПАС-Объекта нажмите кнопку ОК для перехода к вставке его
изображения в чертеж.
Для выхода из диалога без создания объекта нажмите кнопку Отмена.
Для завершения построения используйте кнопку Прервать команду на Панели специального
управления КОМПАС-ГРАФИК.

Кнопка Прервать команду

Для редактирования параметров КОМПАС-Объекта нужно выполнить двойной щелчок по нему левой
кнопкой мыши, вызывающий появление диалога КОМПАС-Объект.

2.2 Редактирование созданных объектов

Все объекты, создаваемые средствами Библиотеки отрисовки планов зданий и сооружений, являются
макрообъектами. Если макрообъект не разрушен, он сохраняет связь с библиотекой и его параметры
могут быть изменены средствами библиотеки.

Библиотека отрисовки планов зданий и сооружений

Кроме того, для обеспечения возможности редактирования объектов, созданных при помощи
библиотеки, вы должны иметь лицензию, разрешающую запуск библиотеки.
Предусмотрено три возможности редактирования объектов:
1.

Через окно определения свойств объекта, вызываемое двойным щелчком по нему левой кнопкой
мыши.

Путем редактирования объектов с помощью HOT-точек.

Для объектов, определяемых стилем (колонны, элементы ограждающих конструкций, лестницы) —
путем редактирования параметров стиля.

2.2.1 HOT-точки

Библиотека  поддерживает  механизм  оперативного  редактирования  параметров  объектов  с  помощью
HOT-точек — особых  точек,  которым  приписаны  определенные  свойства.  Точки  на  объекте
отображаются при одиночном щелчке по нему левой кнопкой мыши. Применительно к разным объектам,
работа  с  которыми  производится  средствами  Библиотеки  отрисовки  планов  зданий  и  сооружений,
HOT-точки позволяют:



Одиночная прямая ось
0 — переместить координационную ось (изменить координаты точки вставки оси);

an — изменить угол наклона координационной оси;

ln — изменить длину координационной оси.



Одиночная концентрическая ось
0 — переместить координационную ось (изменить координаты центра концентрической
координационной оси);
a — изменить угол раскрытия концентрической координационной оси;

ln — изменить радиус концентрической координационной оси;

an — изменить угол наклона створа концентрической координационной оси.



Сетка прямых координационных осей
0 — переместить сетку координационных осей (изменить координаты точки вставки сетки);

an — изменить угол наклона сетки координационных осей;

dx — изменить величину вылета продольных координационных осей сетки;

dy — изменить величину вылета поперечных координационных осей сетки;

x — изменить длину продольных координационных осей сетки;

y — изменить длину поперечных координационных осей сетки.



Сетка концентрических/радиальных координационных осей
0 — переместить сетку координационных осей (изменить координаты точки вставки сетки);

an — изменить угол наклона сетки координационных осей;

da — изменить величину вылета концентрических координационных осей сетки;

dr — изменить величину вылета радиальных координационных осей сетки;

a — изменить длину (угол раскрытия, створ) концентрических координационных осей сетки;



Колонна
Все точки, кроме одной, отображающей марку и имя стиля колонны (например, К1 — Колонна ж/б
400х400 ГОСТ 18979-90*), не имеют буквенно-цифрового индекса и служат для перемещения
колонны.



Элемент ограждающих конструкций
Все  точки,  кроме  трех,  принадлежащих  базовой  линии  стены,  не  имеют  буквенно-цифрового
индекса и служат для изменения длины элемента ограждающих конструкций (ЭОК) и угла наклона
его базовой линии.
1  (точка,  совпадающая  с  началом  базовой  линии  ЭОК) — изменить  длину  ЭОК  и  угол  наклона
базовой линии ЭОК;
2  (точка,  совпадающая  с  концом  базовой  линии  ЭОК) — изменить  длину  ЭОК  и  угол  наклона
базовой линии ЭОК;
Точка с именем стиля ЭОК (например, Кирпич 640), расположенная на середине базовой линии
ЭОК — переместить ЭОК;

Библиотека отрисовки планов зданий и сооружений



Окно
Все точки, кроме одной, отображающей марку окна (например, ОК1), не имеют буквенно-
цифрового индекса и служат для перемещения окна.



Дверь
Все точки, кроме одной, отображающей марку двери (например, Д1), не имеют буквенно-
цифрового индекса и служат для перемещения двери.



Лестница
Все точки, кроме одной, отображающей имя стиля лестницы (например, Марш ЛМ27.11.14-4
ГОСТ 9818-85), не имеют буквенно-цифрового индекса и служат для перемещения лестницы.

2.2.2 Диалог Стили

Диалог Стили (рис. 2–11) вызывается выбором команды Стили в окне библиотеки, либо выбором
одноименной кнопки, подключенной к одной из пользовательских панелей.

Кнопка Стили

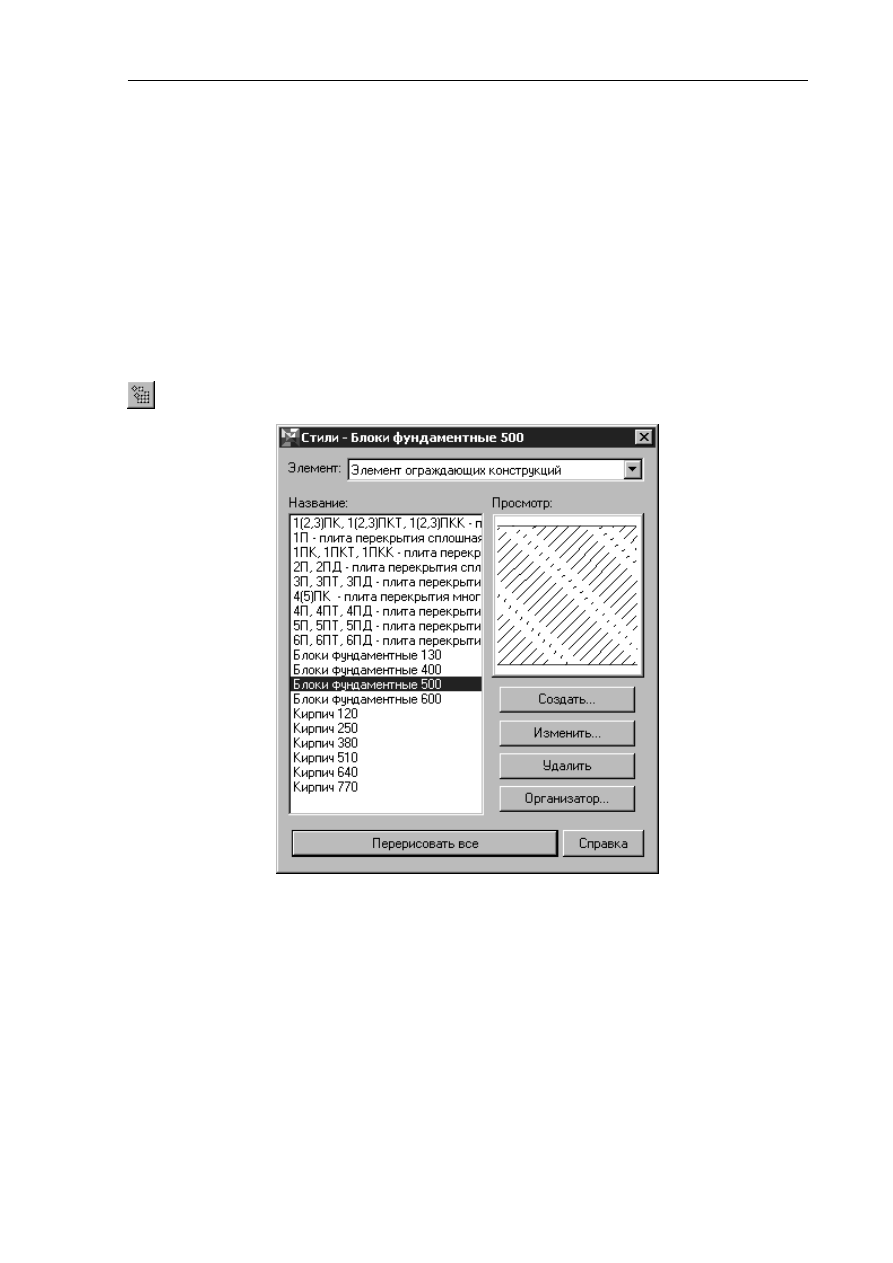

Рис. 2–11. Диалог Стили

Диалог предназначен для редактирования библиотеки стилей объектов, используемых Библиотекой
отрисовки планов зданий и сооружений.

Опции диалога



Элемент — список, позволяющий определить текущий раздел библиотеки стилей:



Колонна



Элемент ограждающих конструкций



Лестница



Название — окно, отображающее список стилей текущего раздела.



Кнопка Создать
Вызов  диалога  Стиль  колонны/Стиль  элемента  ограждающих  конструкций/Стиль лестницы
для  определения  параметров  создаваемого  вновь  стиля  объекта,  используемого  библиотекой.  Тип
диалога  определяется  текущим  разделом  диалога  Стили.  Подробнее  об  этих  диалогах  смотрите
разделы 2.2.2.1—2.2.2.3.

Библиотека отрисовки планов зданий и сооружений



Изменить
Вызов диалога Стиль колонны/Стиль элемента ограждающих конструкций/Стиль лестницы
для изменения параметров существующего и выделенного подсветкой в списке стилей объекта,
используемого библиотекой. Тип диалога определяется текущим разделом диалога Стили.



Удалить — удаление существующего и выделенного подсветкой в списке стилей стиля объекта
библиотеки.



Организатор…
Вызов  диалога  Организатор  стилей  для  определения  перечня  стилей  объектов,  используемых  в
чертеже  (проекте)  и  отображаемых  в  окне  Стили  диалогов  Колонна/Элемент  ограждающих
конструкций/Лестница.  Настраиваемый  раздел  библиотеки  стилей  определяется  текущим
разделом диалога Стили.



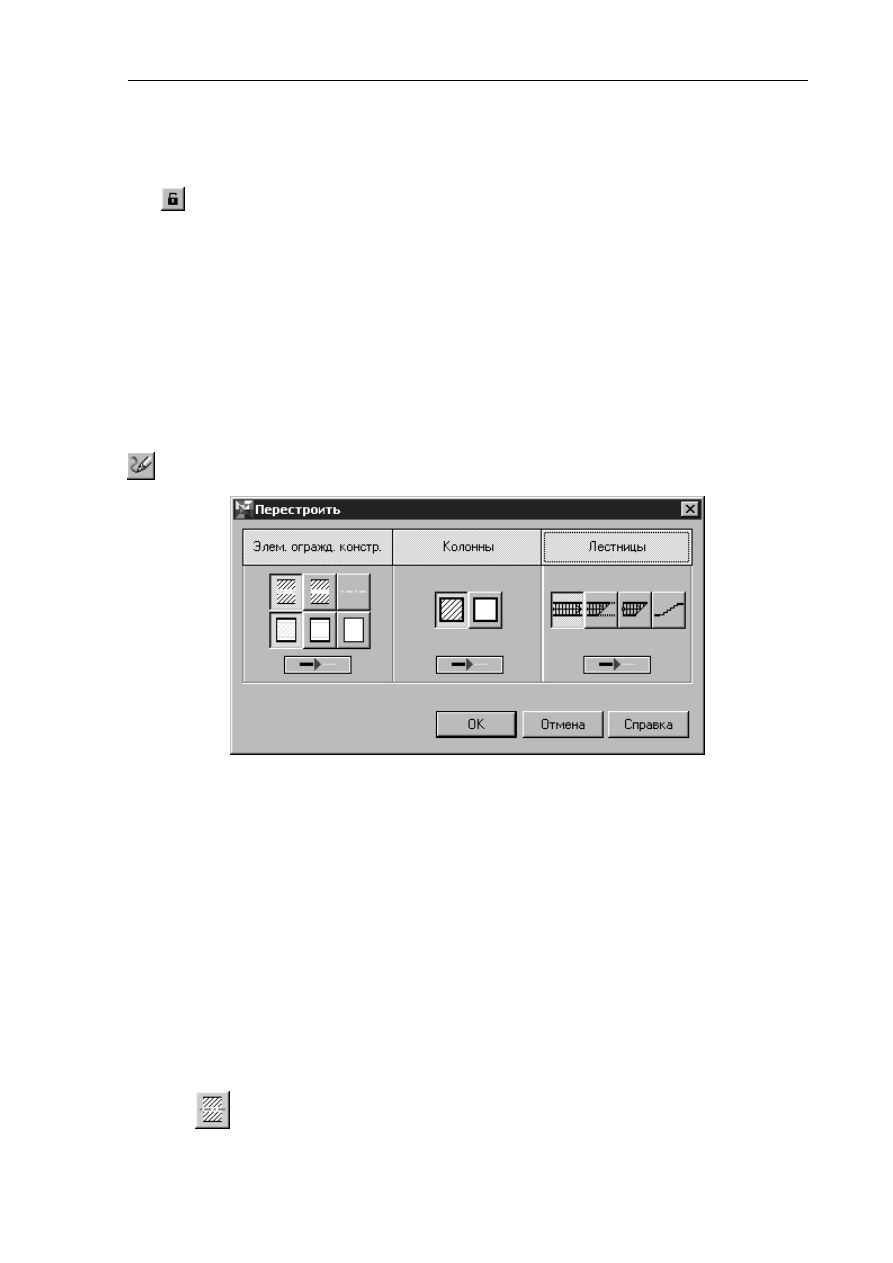

Перестроить
Позволяет выйти из диалога Стили с применением в текущем чертеже изменений, внесенных в
стили объектов редактирования.

2.2.2.1 Диалог Стиль колонны

Диалог вызывается выбором любой из двух кнопок, Создать или Изменить, внутри диалога Колонна
(раздел 2.1.2.1 на стр. 19).
Диалог Стиль колонны (рис. 2–12) предназначен для определения параметров вновь создаваемой или
изменения параметров существующей колонны прямоугольного или круглого сечения.

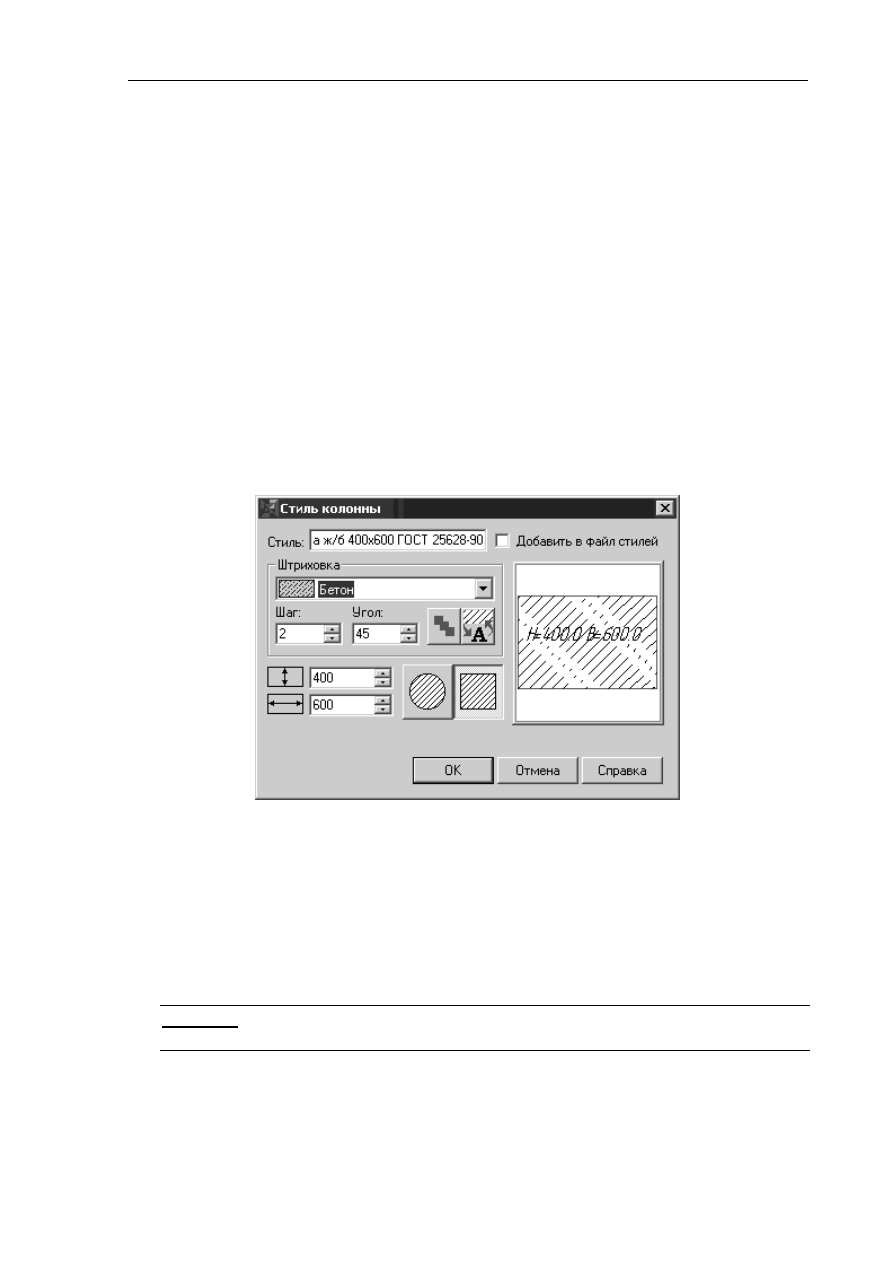

Рис. 2–12. Диалог Стиль колонны

Опции диалога



Стиль
Окно ввода имени стиля создаваемой или редактируемой колонны.
При создании нового стиля колонны в диалоге отображаются параметры стиля-прототипа (стиля,
активированного в окне Стили диалога Колонна).
В случае если при создании нового стиля пользователем не было изменено имя стиля-прототипа,
новый стиль получает то же имя, что и стиль-прототип, с расширением «1».

Замечание. Не рекомендуется редактировать стили колонн, соответствующих ГОСТ и включенных
в комплект поставки библиотеки.



Добавить в файл стилей
Данный переключатель должен быть активирован в случае, если пользователь планирует
использовать вновь созданный им стиль колонны при ее отрисовке не только в текущем, но и в
других проектах.



Опции панели Штриховка

Библиотека отрисовки планов зданий и сооружений

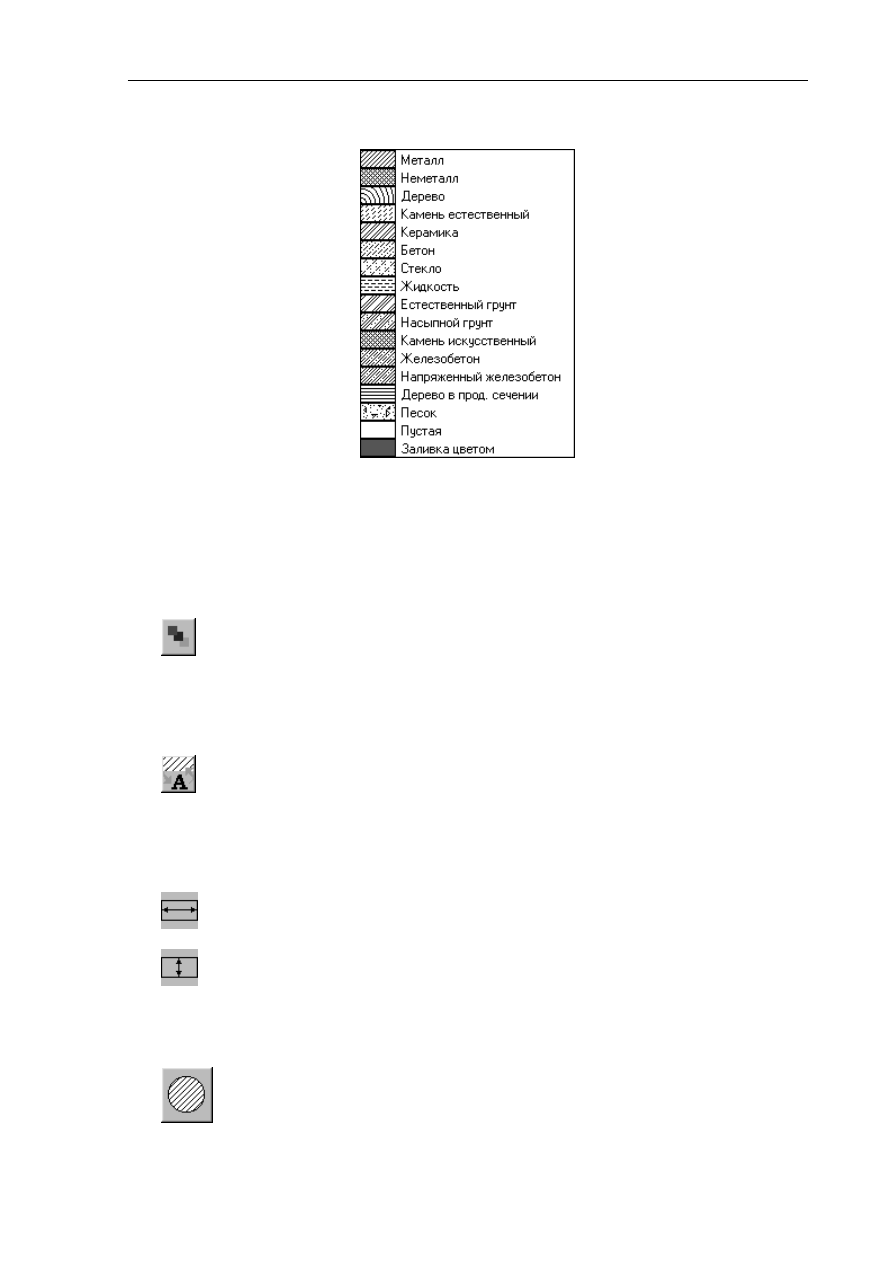

Панель содержит перечень штриховок (рис. 2–13), отождествляемых с материалом колонны и
поддерживаемых КОМПАС-ГРАФИК:

Рис. 2–13. Типы штриховок



Шаг
В окне ввода вы можете изменить определенный «по умолчанию» шаг штриховки.



Угол
В окне ввода вы можете изменить определенный «по умолчанию» угол наклона линий штриховки.



Цвет заливки (опция представлена пиктограммой)

Кнопка Цвет заливки

В стандартном Windows-окне Цвет вы можете определить цвет заливки, которая будет применена
для редактируемого стиля колонны. Выбор опции Цвет автоматически определяет заливку в
качестве заполнения контура колонны.



Названия штриховок (опция представлена пиктограммой)

Кнопка Названия штриховок

В окне Названия штриховок вы можете привести в соответствие названия штриховки тому
материалу, который использован в конструкции текущего стиля колонны, например, «Бетон» —
«Бетон В25».



Параметры колонны (опция представлена пиктограммами)

Пиктограмма Окно ввода ширины сечения колонны

Пиктограмма Окно ввода высоты сечения колонны

В поле ввода, отмеченном соответствующей пиктограммой вводятся значения ширины (высоты) в
миллиметрах.



Вид сечения колонны (опция представлена пиктограммами)

Кнопка Колонна круглого сечения

Библиотека отрисовки планов зданий и сооружений

Кнопка Колонна прямоугольного сечения

Нажатие одной из кнопок позволяет отрисовать колонну круглого или прямоугольного сечения
соответственно.

После определения параметров стиля колонны нажмите кнопку ОК для его сохранения в проекте или
файле стилей (последнее — при активированном переключателе Добавить в файл стилей).
Для выхода из диалога без сохранения параметров стиля колонны нажмите кнопку Отмена.

2.2.2.2 Диалог Стиль элемента ограждающих конструкций

Диалог вызывается выбором любой из двух кнопок, Создать или Изменить, внутри диалога Элемент
ограждающих конструкций.
Диалог Стиль элемента ограждающих конструкций (рис. 2–14) предназначен для определения
параметров вновь создаваемой или изменения параметров существующей одно- или многослойной
стены/перекрытия/кровли.

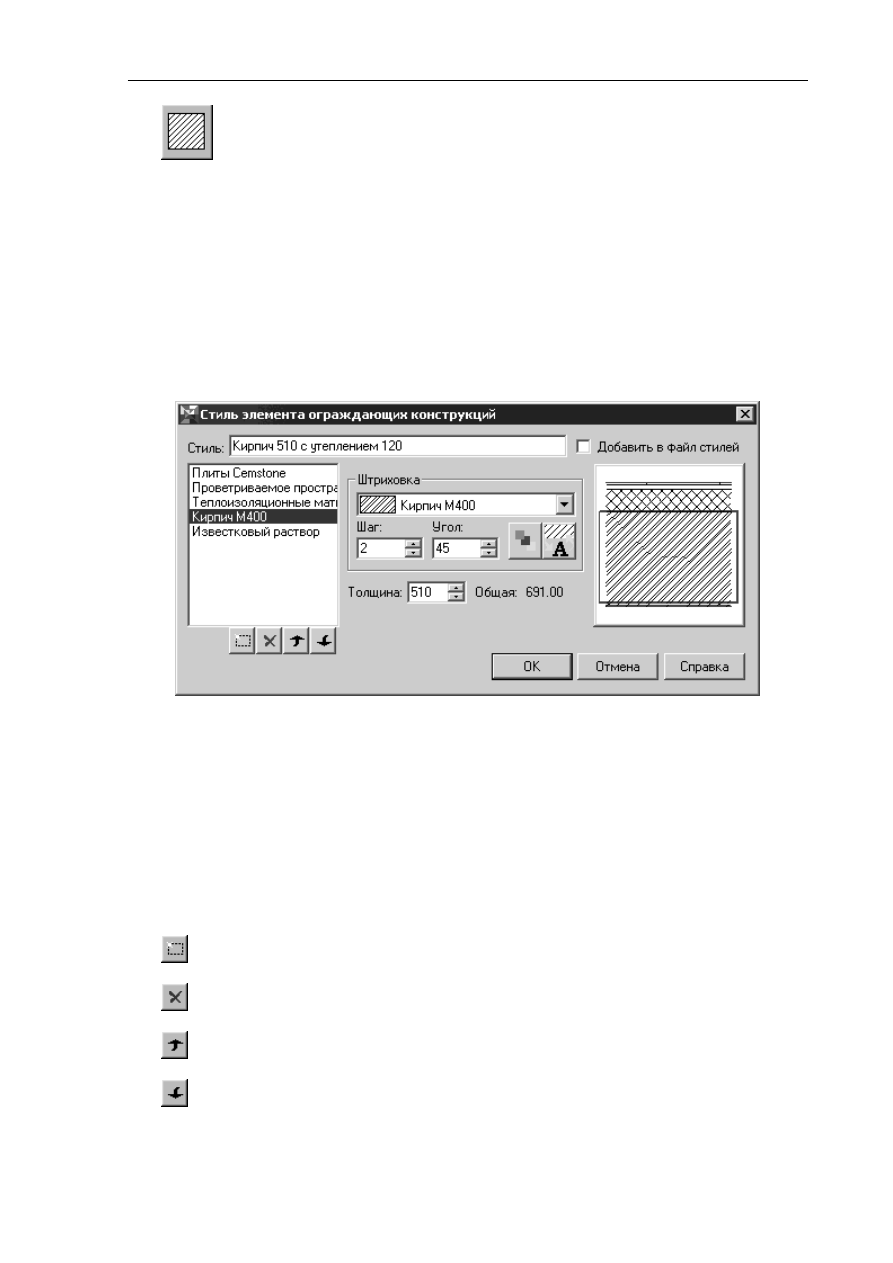

Рис. 2–14. Диалог Стиль элемента ограждающих конструкций

Опции диалога

Опции диалога во многом аналогичны опциям диалога Стиль колонны (см. раздел 2.2.2.1 на стр. 43).
Ниже описаны только опции, специфичные для данного диалога.



Опции редактирования слоев внутри стиля ЭОК
Для  создания  нового  слоя  ЭОК  нажмите  кнопку  Новый  слой.  Параметры  нового  слоя  будут
унаследованы от текущего слоя. Для изменения параметров нового слоя используйте опции группы
Штриховка.  Для  изменения  положения  слоя  относительно  других  слоев  используйте  кнопки
Переместить  слой  выше  и  Переместить  слой  ниже.  Ненужный  слой  можно  удалить  кнопкой
Отмена.

Кнопка Новый слой

Кнопка Удалить слой

Кнопка Переместить слой выше

Кнопка Переместить слой ниже



Толщина

Библиотека отрисовки планов зданий и сооружений

Окно ввода, предназначенное для задания толщины текущего слоя внутри стиля одно- или
многослойного ЭОК, миллиметры. При этом рядом отображается суммарная толщина ЭОК,
определяемая в текущем стиле.

После определения параметров стиля элемента ограждающих конструкций нажмите кнопку ОК для его
сохранения в проекте или файле стилей (последнее — при активированном переключателе Добавить в
файл стилей).
Для выхода из диалога без сохранения параметров стиля элемента ограждающих конструкций нажмите
кнопку Отмена.

2.2.2.3 Диалог Стиль лестницы

Диалог вызывается выбором любой из двух кнопок, Создать или Изменить, внутри диалога Лестница.
Диалог Стиль лестницы (рис. 2–15) предназначен для определения параметров вновь создаваемого или
изменения параметров существующего лестничного марша.

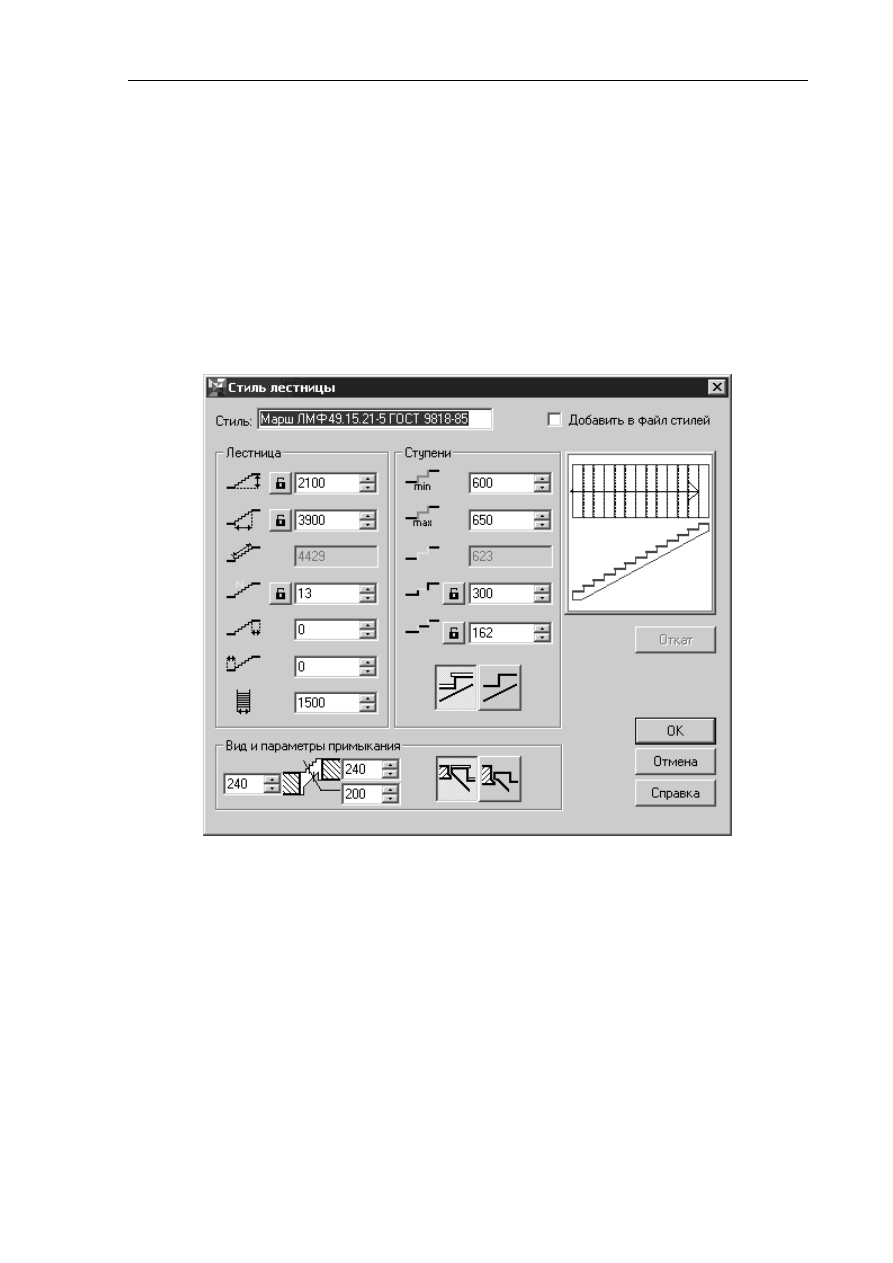

Рис. 2–15. Диалог Стиль лестницы

Опции диалога



Стиль
Окно ввода имени стиля создаваемого или редактируемого лестничного марша.
При создании нового стиля лестничного марша в диалоге отображаются параметры стиля-
прототипа (стиля, активированного в окне Стили диалога Лестницы).
В случае если при создании нового стиля пользователем не было изменено имя стиля-прототипа,
новый стиль получает то же имя, что и стиль-прототип, с расширением «1».
Замечание: мы не рекомендуем редактировать стили лестничных маршей, соответствующих ГОСТ
и включенных в комплект поставки библиотеки.



Добавить в файл стилей
Данный переключатель должен быть активирован в случае если пользователь планирует
использовать вновь созданный им стиль лестницы при отрисовке лестничных маршей не только в
текущем, но и в других проектах.



Опции панелей Лестница, Ступени, Вид и параметры примыкания.

Библиотека отрисовки планов зданий и сооружений

Опции этих панелей аналогичны опциям группы Параметры диалога Лестница (см. раздел 2.1.2.5
на стр. 32). Некоторые опции снабжены кнопкой фиксации значений параметра, которая позволяет
запретить изменять значения соответствующих параметров при подборе размеров элементов
лестничного марша.

Кнопка фиксации значения параметра



Кнопка Откат

При подборе параметров лестничного марша запоминается 10 их последних сочетаний. Кнопка Откат
позволяет восстановить любое из них, если более поздние изменения параметров не привели к
желаемому результату.
После определения параметров стиля лестницы нажмите кнопку ОК для его сохранения в проекте или
файле стилей (последнее — при активированном переключателе Добавить в файл стилей).
Для выхода из диалога без сохранения параметров стиля лестницы нажмите кнопку Отмена.

2.2.3 Диалог Перестроить

Диалог Перестроить (рис. 2–16) вызывается выбором одноименной команды в окне библиотеки, либо
выбором одноименной кнопки, подключенной к одной из пользовательских панелей.

Кнопка Перестроить

Рис. 2–16. Диалог Перестроить

Диалог позволяет осуществлять пересчет элементов плана/разреза здания, сооружения в соответствии с
критериями, определенными в диалоге путем активации необходимых опций.
Все опции разделены на три группы, позволяющие определить параметры элементов ограждающих
конструкций, колонн и лестниц. Активировать пересчет соответствующей группы объектов библиотеки
можно, выполнив щелчок левой кнопкой мыши по ее заголовку, при этом строка заголовка выделяется
подсветкой, и опции раздела открываются для ввода.

Опции диалога

Панель Элемент ограждающих конструкций включает в свой состав 7 кнопок, определяющих вид
представления на чертеже (в проекте) элементов ограждающих конструкций. Кнопки разделены на 3
блока, при этом внешний вид элементов ограждающих конструкций определяется сочетанием настроек,
сделанном в каждом из блоков.



Опции, определяющие отрисовку базовой линии:



Отобразить базовую линию — показывать контур элемента ограждающих конструкций
(ЭОК) с отображением базовой линии.

Кнопка Отобразить базовую линию



Не отображать базовую линию — показывать контур ЭОК без отображения базовой линии.

Библиотека отрисовки планов зданий и сооружений

Кнопка Не отображать базовую линию



Отобразить только базовую линию — показывать только базовую линию.

Кнопка Отобразить только базовую линию



Опции, определяющие отрисовку структуры элементов ограждающих конструкций:



Рисовать полностью — показывать структуру одно- и многослойного ЭОК с показом
штриховок, соответствующих материалу каждого слоя.

Кнопка Рисовать полностью



Не штриховать — показывать структуру одно- и многослойного ЭОК без показа штриховок,
соответствующих материалу каждого слоя.

Кнопка Не штриховать



Рисовать контур — не показывать структуру ЭОК (только контур).

Кнопка Рисовать контур



Опция, определяющая стиль линий, используемых при отрисовке:
Контур тонкой линией — признак, определяющий стили линий, используемых при
отрисовке текущего элемента ограждающих конструкций.

Кнопка Контур тонкой линией

Панель Колонны включает в свой состав 3 кнопки, определяющих вид представления на чертеже (в
проекте) колонн. Кнопки разделены на 2 блока, при этом внешний вид колонн определяется сочетанием
настроек, сделанном в каждом из блоков.



Опции, определяющие отрисовку структуры колонн:



Рисовать полностью — представление с обозначением материала колонны.

Кнопка Рисовать полностью



Не штриховать — представление без обозначения материала колонны.

Кнопка Не штриховать



Опция, определяющая стиль линий, используемых при отрисовке:



Контур тонкой линией — признак, определяющий стили линий, используемых при
отрисовке выбранной колонны.

Кнопка Контур тонкой линией

Панель Лестницы включает в свой состав 5 кнопок, определяющих вид представления на чертеже (в
проекте) лестниц. Кнопки разделены на 2 блока, при этом внешний вид лестниц определяется
сочетанием настроек, сделанном в каждом из блоков.



Опции, определяющие отрисовку лестниц:



Рисовать полностью — верхний марш (полное представление).

Кнопка Рисовать полностью



Вид с сечением и контуром — нижний марш (рассечен секущей плоскостью, с отображением
контура части марша, находящейся над секущей плоскостью).

Аскон. Библиотека отрисовки планов зданий и сооружений. Руководство - часть 3
