Библиотека отрисовки планов зданий и сооружений

Кнопка Вид с сечением и контуром



Вид с сечением — нижний марш (рассечен секущей плоскостью).

Кнопка Вид с сечением



Разрез — лестничный марш для отображения на разрезе.

Кнопка Разрез



Опция, определяющая стиль линий, используемых при отрисовке:
Контур тонкой линией — признак, определяющий стили линий, используемых при
отрисовке выбранного лестничного марша.

Кнопка Контур тонкой линией

После определения параметров перестроения нажмите кнопку ОК.
Для выхода из диалога без выполнения перестроения нажмите кнопку Отмена.

2.3 Создание спецификации

Создание  спецификации  возможно,  если  в  документе  имеются  КОМПАС-объекты.  Для  формирования
спецификации  запустите  команду  Спецификация  в  окне  библиотеки,  или  нажмите  одноименную
кнопку,  подключенную  к  одной  из  пользовательских  панелей.  Откроется  Диалог  Спецификация
(рис. 2–17), в котором выбираются необходимые опции.

Кнопка Спецификация

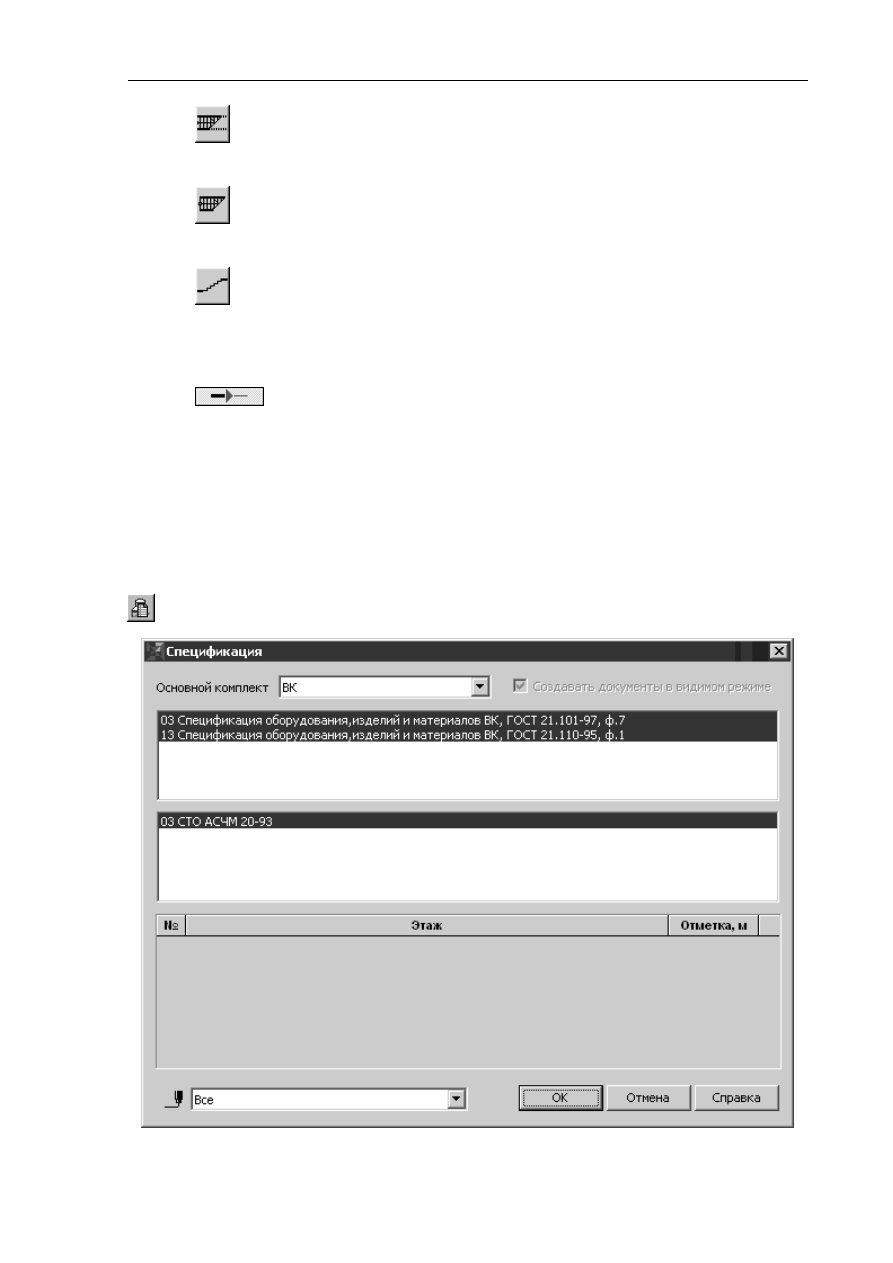

Рис. 2–17. Диалог Спецификация

Библиотека отрисовки планов зданий и сооружений

Опции диалога



Список Основной комплект
Список  содержит  перечень  основных  комплектов,  определяющих  состав  и  стили  оформления
спецификаций,  соответствующий  выбранному  основному  комплекту.  Данные  для  отображения  в
списке определены в разделе 42 «Перечень основных комплектов с привязкой стилей оформления
спецификаций»  файла  пользовательских  настроек  КОМПАС-ГРАФИК  graphic.pmn  (файл
находится в папке Sys директории установки КОМПАС-ГРАФИК).



Окно стилей оформления спецификаций текущего основного комплекта, находящееся под списком
стилей,  позволяет  выполнить  селектирование  тех  стилей  оформления  спецификаций,  которые
должны  быть  применены  для  выпуска  документации.  По  умолчанию  выделены  все  стили.  Для
выделения  одной  строки  со  стилем  нужно  щелкнуть  по  ней  левой  кнопкой  мыши,  выделение
нескольких строк производится следующим образом:



смежных — удерживая клавишу Shift, щелчками левой кнопкой мыши на первой и последней
выделяемых строках;



несмежных — удерживая клавишу Ctrl, щелчками на каждой выделяемой строке.



Окно библиотек объектов КОМПАС-ГРАФИК содержит перечень использованных в файле проекта
библиотек и позволяет селектировать те библиотеки, объекты которых должны быть включены в
создаваемые в текущем сеансе редактирования спецификации, соответствующие текущему
основному комплекту чертежей. Выделение строк производится также, как и в окне стилей.



Этаж
Элемент  интерфейса  доступен  при  активированном  Организаторе  проекта.  В  случае  если  при
создании  проекта  была  определена  структура  здания,  определяемая  совокупностью  Групп  слоев
(Этажей) с назначением каждой Группе (Этажу) пары атрибутов (отметка уровня и высота этажа),
эти данные передаются в таблицу. Таблица Этаж позволяет выполнить селектирование тех частей
здания,  по  которым  должны  быть  выпущены  спецификации.  «По  умолчанию»  спецификация
выпускается на все рассматриваемое проектом здание.



Список Фрагментировать

Пиктограмма Фрагментировать

Список содержит две опции:



Все;



Выделить контуром.

Функция  позволяет  осуществить  выборку  объектов  для  включения  в  спецификацию  прямым
выделением.  Такая  возможность,  примененная  наряду  с  выборкой,  осуществленной  в  таблице
Этаж,  позволяет  включить  в  спецификацию,  группу  объектов,  установленных  в  отдельных
помещениях выбранного этажа рассматриваемого проектом здания.

После завершения ввода, для получения спецификаций, нажмите кнопку ОК. Для выхода из диалога без
формирования спецификаций нажмите кнопку Отмена.

2.4 Создание сметы

2.4.1 Формирование экспортного текстового файла

Для генерации экспортного текстового файла с данными для передачи в программу АрхиСмета
необходимо запустить команду Смета в окне библиотеки, или нажать одноименную кнопку,
подключенную к одной из пользовательских панелей. Откроется диалог Смета (рис. 2–18).

Кнопка Смета

Библиотека отрисовки планов зданий и сооружений

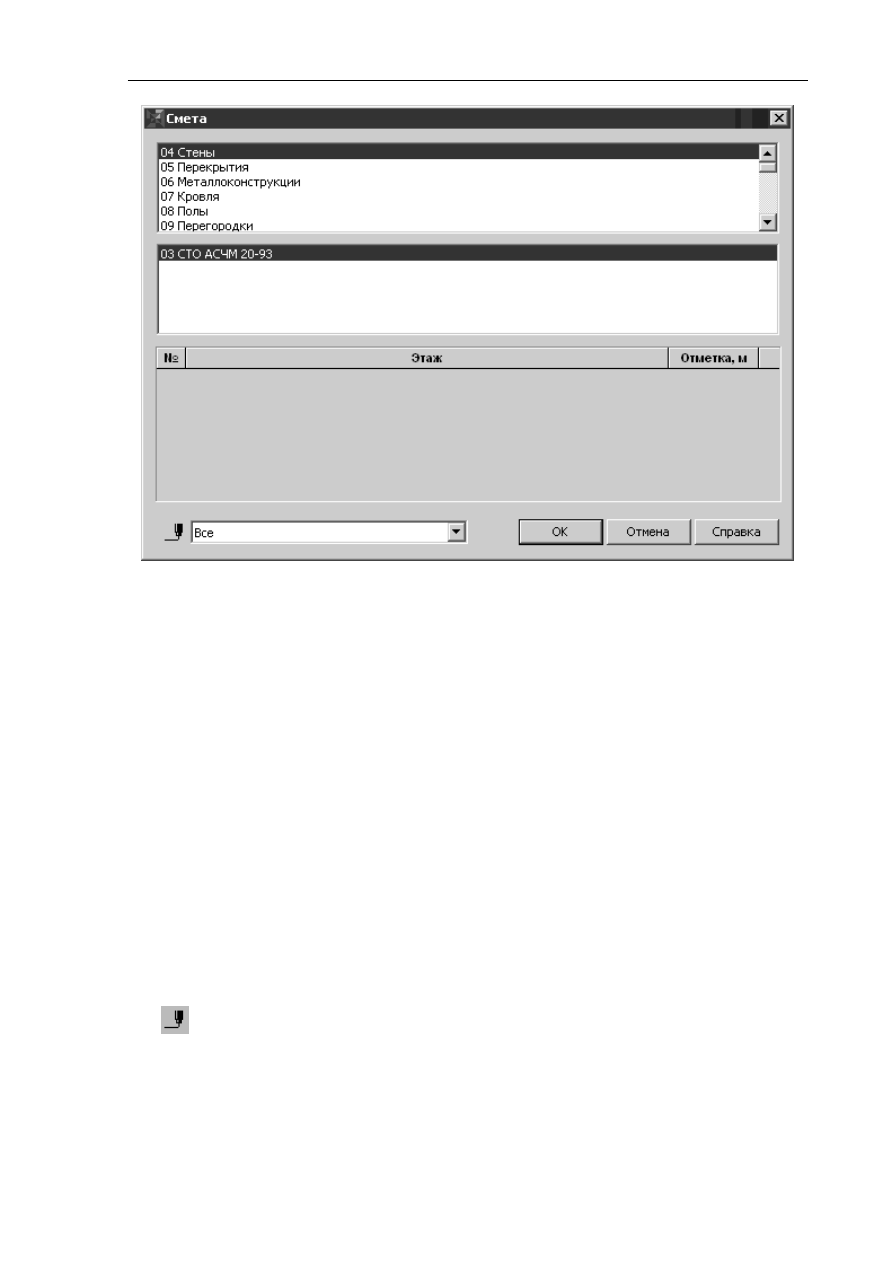

Рис. 2–18. Диалог Смета

Опции диалога



Окно  Категорий  работ  согласно  Библиотеке  расценок  программы  АрхиСмета  (в  верхней  части
диалога).
Окно позволяет выполнить селектирование тех категорий работ, которые должны быть учтены при
выпуске  строительной  сметы.  Выделяемый  набор  категорий  обуславливается  тем  набором
объектов,  которые  были  размещены  в  файле  проекта  с  помощью  интерфейса  КОМПАС-Объект.
Перечень  категорий  работ,  отображаемый  в  окне,  определяется  разделом  43  файла
пользовательских настроек КОМПАС-ГРАФИК graphic.pmn (файл находится в папке Sys корневой
папки КОМПАС-ГРАФИК).



Этаж
Элемент  интерфейса  доступен  при  активированном  Организаторе  проекта.  В  случае  если  при
создании  проекта  была  определена  структура  здания,  определяемая  совокупностью  Групп  слоев
(Этажей) с назначением каждой Группе (Этажу) пары атрибутов (отметка уровня и высота этажа),
эти данные передаются в таблицу. Таблица Этаж позволяет выполнить селектирование тех частей
здания,  объекты  которых  должны  быть  учтены  при  выпуске  сметы.  По  умолчанию  спецификация
выпускается на все рассматриваемое проектом здание.



Список Фрагментировать

Пиктограмма Фрагментировать

Список содержит две опции:



Все;



Выделить контуром.

Функция  позволяет  осуществить  выборку  объектов  для  включения  в  смету  прямым  выделением.
Такая возможность, примененная наряду с выборкой, осуществленной в таблице  Этаж, позволяет
включить  в  смету,  группу  объектов,  образующих  отдельные  помещения  выбранного  этажа
рассматриваемого проектом здания.

Библиотека отрисовки планов зданий и сооружений

После завершения ввода нажмите кнопку ОК. В результате будет сгенерирован текстовый файл для
последующего импорта в программу АрхиСмета. Для выхода из диалога без генерации файла нажмите
кнопку Отмена.

2.4.2 АрхиСмета, общие сведения

Программа АрхиСМЕТА компании ЭРТИСОФТ (Москва) очень проста в освоении и предназначена для
преобразования данных из архитектурных  проектов в сметы.
Возможны  два  варианта  использования  программы  AрхиСМЕТА  –  один  непосредственно  для
преобразования проектных данных в сметы, то есть фактически для ускорения процесса оценки затрат на
строительство  при  наличии  проектных  данных.  Второй  вариант  использования  пакета  АрхиСМЕТА  –
упрощение процесса составления смет.
Упрощение  процесса  составления  смет  при  помощи  пакета  АрхиСМЕТА  означает  следующее.
Составление сметы разбивается на два этапа:



Первый  этап  –  составление  сметы  в  пакете  АрхиСМЕТА  -  составление  упрощенной  сметы  для
ориентировочной и мгновенной оценки затрат.
Упрощенность  сметы  достигается  из-за  неиспользования  сметных  коэффициентов,  мгновенность
формирования  –  благодаря  особой,  удобной  для  работы,  структуры  библиотеки  расценок.
Библиотека  расценок  в  пакете  АрхиСМЕТА  подготовлена  так,  что  работы  сгруппированы
тематически,  таким  образом,  что  и  непрофессионал    может  быстро  сориентироваться    и  найти
нужную  работу,  не  зная  структуру  сборников  расценок.    Результат  первого  этапа  формирования
сметы – список основных затрат с окончательными и промежуточными итогами. Результат может
быть сохранен в виде текстового файла (что позволяет открыть файл в Excel и отправить на печать),
либо сохранен в формате WinАВеРС (программа по составлению смет).



Сохранение результата в формате WinАВеРС означает и одновременно начало второго этапа.
Открыв в программе WinАВеРС смету, созданную в программе АрхиСМЕТА вы сможете
воспользоваться возможностями пакета WinАВеРС для уточнения стоимости строительных работ и
результат ваших расчетов отправить на печать в виде одной из действующих стандартных печатных
форм.

Подробнее.



Вариант 1:
АрхиСМЕТА – как связующее звено между архитектурным пакетом и программой составления
смет.
Ваши действия:
1.

Создаете проект в архитектурном пакете (ArCon, AllPlan, Маэстро (AutoCAD)) или
прикладной библиотеке КОМПАС-ГРАФИК.

Формируете спецификацию (текстовый файл).

Запускаете АрхиСмету.

Вызываете режим «Импорт и архитектурного пакета».

В программе АрхиСмета сначала формируется проект, а затем на основании проекта АрхиСмета
формирует смету, используя встроенную библиотеку конструктивов и расценок
Подготовленная упрощенная смета может быть передана в программу составления смет WinАВеРС
для дальнейшего использования, экспортирована в Excel и выведена на печать.



Вариант 2:
АрхиСМЕТА  –  как  упрощенный  вариант  составления  смет  для  ориентировочной  и  мгновенной
оценки стоимости работ и материалов.
Допустим,  вы  не  очень  хорошо  ориентируетесь  в  сметных  сборниках.  Для  того  чтобы  найти
нужную  расценку  вам  хотелось  бы,  чтобы  расценки  на  работы  были  сгруппированы  по  типам
конструктивов.  Например,  все  что  относится  к  «стенам  наружным  из  кирпича    обыкновенного»
было  сгруппировано  в  одном  разделе.  Мы  подготовили  для  вас  такую  библиотеку  расценок  на
основании действующих нормативов.
Ваши действия:
1.

Создаете пустую смету.

Переносите в смету расценки на материалы и работы из библиотеки (логичная группировка
позиций и встроенная система поиска помогут вам в этом).

Библиотека отрисовки планов зданий и сооружений

Указываете объемы.

Рассчитываете смету.

Подготовленная упрощенная смета может быть передана в программу составления смет WinАВеРС
для дальнейшего использования, экспортирована в Excel и выведена на печать.

2.5 Организатор стилей

Организатор стилей — инструмент, позволяющий работать с библиотекой стилей объектов,
используемых Библиотекой отрисовки планов зданий и сооружений, и представляющий собой группу
файлов, расположенных внутри папки библиотеки:
1.

ColumnStyles.arch — файл стилей колонн;

WallStyles.arch — файл стилей элементов ограждающих конструкций;

StairStyles.arch — файл стилей лестниц.

При этом то, из какого диалога (Колонна, Элемент ограждающих конструкций, Лестница) он был
вызван, определяет тот раздел библиотеки стилей, к которому производится обращение (соответствует
диалогу вызова).
Диалог Организатор стилей (рис. 2–19) состоит из двух панелей:



Левой, служащей для отображения стилей объектов, используемых в чертеже (проекте).



Правой, служащей для отображения стилей объектов, хранящихся в соответствующем разделе
библиотеки стилей.

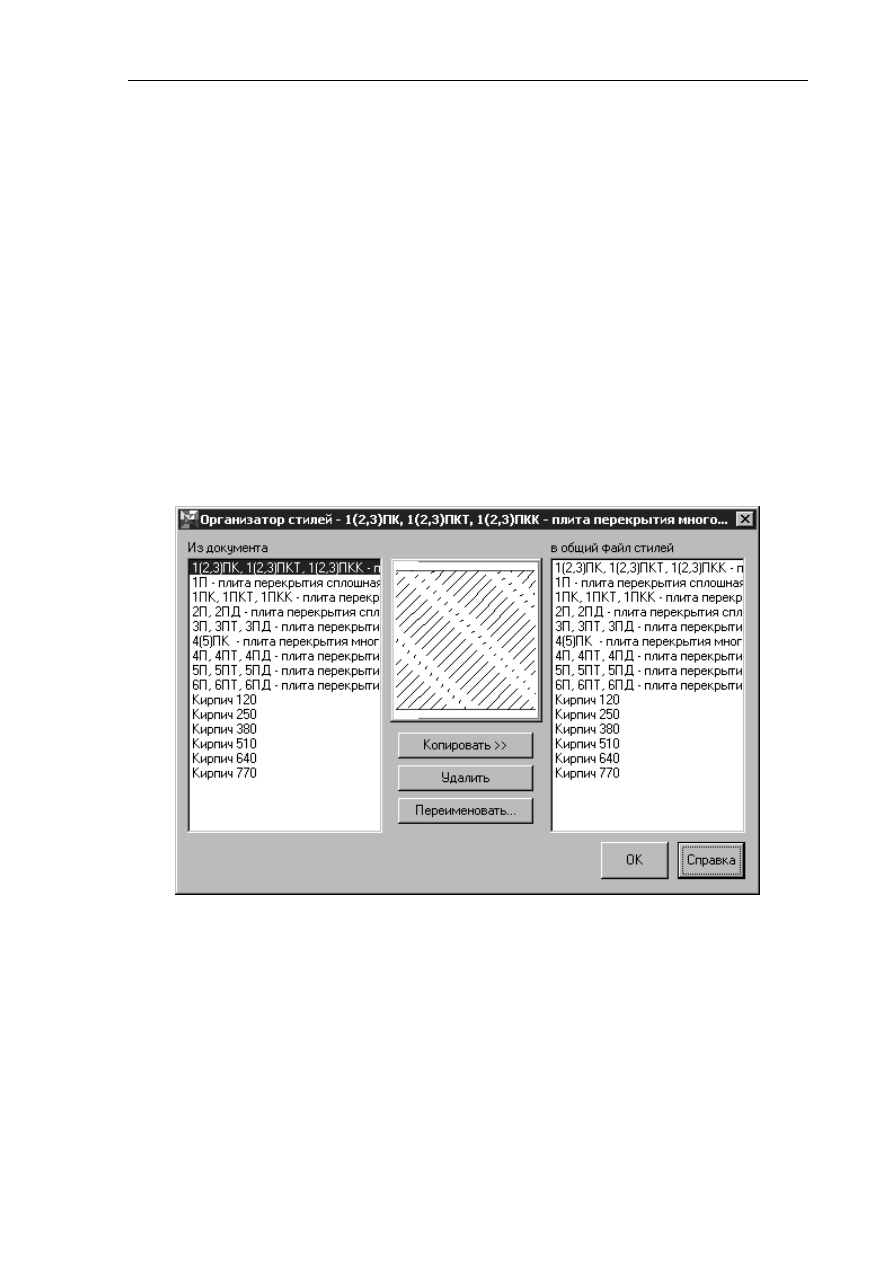

Рис. 2–19. Диалог Организатор стилей

Опции диалога



Копировать
Копировать текущий, выделенный подсветкой, стиль из файла чертежа (проекта) в библиотеку
стилей или, наоборот, в зависимости от того, в левом или правом окне произведено выделение
имени стиля.



Удалить
Удалить текущий, выделенный подсветкой, стиль в файле чертежа (проекта) или библиотеке
стилей.



Переименовать
Переименовать текущий, выделенный подсветкой, стиль в файле чертежа (проекта) или библиотеке
стилей. Активация кнопки вызывает появление диалога Переименовать.

Библиотека отрисовки планов зданий и сооружений

После внесения изменений и определения желаемого набора стилей в файле проекта, нажмите кнопку
ОК.

2.6 Назначение Организатора проекта

Организатор  проекта — свободно  распространяемая  прикладная  библиотека  КОМПАС-ГРАФИК,  для
функционирования которой достаточно общей лицензии на КОМПАС-ГРАФИК.
Необходимо  активировать  Организатор  проекта  при  выполнении  в  КОМПАС-ГРАФИК  работ,
связанных  с  проектированием  объектов  строительства,  выполнении  этих  работ  с  использованием
профильных прикладных библиотек:



Библиотеки отрисовки планов зданий и сооружений;



Библиотеки проектирования систем вентиляции;



Библиотеки СПДС-обозначений.

Организатор проекта является сервисным расширением КОМПАС-ГРАФИК 6.Х, функционирует в его
программной среде и ориентирован как на совместную работу с библиотеками КОМПАС-ГРАФИК,
решающими задачи проектирования с использованием структуры здания, так и на независимое
использование.
Организатор проекта решает следующие задачи:



Объединение в едином интерфейсе функций создания, удаления и определения параметров видов и
слоев, образующих пространство чертежа.



Объединение  совокупностей  слоев  одного  вида  с  предопределенными  состояниями  в
двухуровневую  иерархическую  структуру  (группы  и  подгруппы)  для  возможности  быстрого
изменения  представляемой  в  поле  редактирования  графики  (например,  отображение
конструктивных элементов, расположенных на разных отметках здания). При этом использование
Организатора  проекта  в  строительном  проектировании  подразумевает  уравнивание  понятий
Группа  слоев — Часть  здания,  сооружения  (этаж,  отметка,  часть  конструктива)  и  Подгруппа
слоев — Часть  графики,  отражающей  архитектурные  и  инженерные  решения  в  рамках  части
конструктива  и  относящаяся  к  одному  разделу  проектирования  (архитектурные  решения,
электроснабжение и т.п. в пределах, например, этажа или отметки).

Пример иерархии:
Офисное здание (Вид 1)

План на отм. 0.000 (Группа 1)

Архитектурные решения (Подгруппа 1)
Технологическое оборудование (Подгруппа 2)
Вентиляция и аспирация (Подгруппа 3)

План на отм. 3.300 (Группа 2)

Архитектурные решения (Подгруппа N)
Технологическое оборудование (Подгруппа N+1)
Вентиляция и аспирация (Подгруппа N+2)
…

Каждый раздел иерархии представляет собой сочетание предопределенных пользователем состояний
слоев (видимый/скрытый, фоновый/активный). Таким образом, при работе над проектом здания
пользователю доступен набор из 256 слоев, определяемый возможностями Вида КОМПАС-ГРАФИК.



Назначение атрибутов Группе слоев. При этом, исходя из положения равенства понятий Группа
слоев и Этаж, мы назначаем ей пару атрибутов: Отметка уровня и Высота этажа.



Быстрый переход от одной группы (подгруппы) слоев, определяемой установками их состояний, к
другой. Переход возможен с помощью Дерева проекта, находящегося в отдельном окне в
пространстве чертежа. При переходе от одного чертежа КОМПАС-ГРАФИК к другому при
многооконном редактировании, в Дереве проекта отображается структура проекта, характерная для
чертежа, отображаемого в активном окне.



Возможность быстрого определения структуры проекта путем ее копирования из ранее созданного
файла. Передача структуры осуществляется через текстовый файл (.xml).

Организатор проекта предоставляет для внешних разработчиков прикладных библиотек КОМПАС-
ГРАФИК ряд внутренних функций для работы со слоями, группами и подгруппами слоев. Описание
функций содержатся в справочной системе Организатора проекта.

Библиотека отрисовки планов зданий и сооружений

3 КОМПАС-Объект

3.1 Общие сведения

Инструмент  КОМПАС-ОБЪЕКТ  позволяет  объединить  проекционные  виды  (вид  сверху,  фронтальный
вид,  виды  сзади,  слева  и  справа)  объекта,  упрощенные  виды  объекта,  его  символьное  обозначение
(«обозначение по ГОСТ»), твердотельную трехмерную модель КОМПАС 3D, представление, хранящееся
в  растровом  файле  и  описание  в  формате  Adobe  Acrobat  (PDF-файл),  а  также  сопоставить  объекту
произвольный  набор  атрибутов.  Ссылки  на  различные  представления  объекта  и  атрибутивная
информация, характеризующая объект, хранятся в управляющем файле атрибутов, имеющем расширение
EDB.

Внимание. Перед самостоятельным редактированием управляющего файла внимательно ознакомьтесь с
описанием его формата в разделе 3.5.

При формировании объекта при его создании, наличие всех его представлений (трехмерной модели, всех
видов, растрового файла и файла описания) не является обязательным.
Проекционные виды хранятся в КОМПАС-Библиотеках фрагментов. КОМПАС-ОБЪЕКТ допускает
использование как непараметрических, так и параметрических библиотек фрагментов.

3.2 Ограничения, накладываемые на КОМПАС-Объекты

При описании параметрических фрагментов для задания КОМПАС-Объекта может быть
использован только один управляющий атрибут. Как правило, это марка объекта, однозначно
идентифицирующая его.

При использовании многослойных фрагментов для описания КОМПАС-Объекта все фрагменты
должны иметь СТРОГО ОДИНАКОВУЮ, вплоть до порядка следования слоев, структуру.

При отрисовке фрагментов в библиотеке фрагментов, описывающих проекционные виды
КОМПАС-Объекта, необходимо отслеживать правильность ориентации проекционных видов
относительно начала координат видов фрагментов.

При отрисовке фрагментов в библиотеке фрагментов, описывающих проекционные виды
КОМПАС-Объекта, необходимо следить за тем, чтобы это были, действительно, проекционные
виды, согласующиеся по габаритным размерам.

При определении точек вставки с помощью вспомогательных точек, первой должна указываться
точка, находящаяся в левом нижнем углу фрагмента, дальнейший порядок обхода определяется
правилом: «снизу-вверх, слева-направо».

В  «умолчательной»  конфигурации  на  КОМПАС-Объекты,  описанные  одной  библиотекой
фрагментов  и  одним  управляющим  файлом  атрибутов,  должны  ссылаться  спецификации,
относящиеся к одному (например, только ОВ или только ВК и т.п.) основному комплекту чертежей.
Если  возникает  необходимость  иного  подхода,  то  в  разделе  42  файла  пользовательских  настроек
КОМПАС-ГРАФИК graphic.pmn должен быть создан дополнительный раздел, например, «ОВ+ВК»,
содержащий перечень стилей спецификаций, в которые должны быть включены ссылки на данную
группу КОМПАС-Объектов.

3.3 Структура хранения данных в файловой системе

Для  того  чтобы  КОМПАС-Библиотека  фрагментов  обрабатывалась  инструментом  КОМПАС-ОБЪЕКТ,
вместе с ней должна быть сохранена вспомогательная папка, содержащая управляющий файл атрибутов
КОМПАС-Объекта, а также папки с растровыми изображениями объектов (JPG), описаниями объектов в
формате Adobe Acrobat (PDF), трехмерными моделями объектов КОМПАС-3D (M3D).
Из  перечисленных  элементов  обязательным  является  только  наличие  управляющего  файла  атрибутов.
Если  КОМПАС-Объект  не  включает  трехмерное  представление,  растровое  изображение  и  файл
описания, папки M3D, JPG, PDF могут не создаваться.
Название  файла  Библиотеки  фрагментов  (*.lfr),  вспомогательной  папки  библиотеки  и  управляющего
файла атрибутов (*.edb) должны быть одинаковыми.

Библиотека отрисовки планов зданий и сооружений

Пример описания КОМПАС-Объекта:

…
01 Полный каталог профилей по ГОСТ.lfr <Библиотека фрагментов / объектов />

01 Полный каталог профилей по ГОСТ <Вспомогательная папка Библиотеки фрагментов /

объектов />

01 Полный

каталог

профилей

по

ГОСТ.edb <Управляющий

файл

КОМПАС- Объекта>

M3d <Папка 3D моделей>

…<Файлы 3D моделей>

Jpg <Папка растровых файлов>

…<Растровые файлы>

Pdf <Папка описаний в формате Adobe Acrobat>

…<Файлы описаний в формате Adobe Acrobat >

При  создании  и  размещении  новых  описаний  КОМПАС-Объектов  в  файловой  системе  следует
обращать  внимание  на  недопустимость  изменения  расположения  этого  описания  внутри  библиотеки
описаний  (Object  Library  Х.Х)  при  переходе  от  версии  к  версии.  Если  все  же  такая  необходимость
возникает,  для  обеспечения  конечному  пользователю  возможности  редактирования  объектов,
вставленных  с  помощью  ранних  версий  КОМПАС-Объекта,  рекомендуется  при  обновлении  версии
сохранять старую библиотеку описаний КОМПАС-Объектов.

3.4 Структура Библиотеки фрагментов

Библиотека фрагментов, предназначенная для обработки интерфейсом КОМПАС-Объект, должна быть
определенным  образом  структурирована.  Это  определяется  тем,  что  внутри  библиотеки  должно
храниться несколько представлений одного и того же объекта (например, различные его проекционные
виды).  Поэтому,  в  отличие  от  обычной  библиотеки  фрагментов  КОМПАС-ГРАФИК,  конечным
объектом  библиотеки,  обрабатываемым  интерфейсом,  является  не  фрагмент,  а  раздел  библиотеки
(раздел нижнего уровня, содержащий фрагменты — проекционные виды).

Пример структуры библиотеки фрагментов:

01 Полный каталог профилей по ГОСТ <Библиотека фрагментов /объектов/>

01 Уголок равнополочный по ГОСТ 8509-93<Раздел библиотеки фрагментов,

соответствующий объекту>

0100 <Объект: обозначение по ГОСТ>

0101 <Объект: вид сверху>

0102 < Объект: фронтальный вид >

0103 < Объект: вид сзади>

0104 < Объект: вид слева >

0105 < Объект: вид справа >

0106 < Объект: вид сверху упрощенно>

0107 < Объект: вид спереди упрощенно >

0108 < Объект: вид сзади упрощенно >

0109 < Объект: вид слева упрощенно >

0110 < Объект: вид справа упрощенно >
…

Таким образом, проекционный вид определяется последними двумя цифрами индекса фрагмента
внутри библиотеки фрагментов.

3.5 Структура управляющего файла атрибутов КОМПАС-Объекта

В  отличие  от  фрагментов,  помещенных  в  чертеж  с  помощью  стандартного  интерфейса  доступа  к
библиотекам  фрагментов  КОМПАС-ГРАФИК,  интерфейс  КОМПАС-Объект  позволяет  присоединить  к
проекционному виду объекта, вставленному в виде фрагмента в чертеж, произвольный набор атрибутов.
Структура  и  значения  этих  атрибутов  считываются  из  управляющего  файла  атрибутов  и  могут  быть

Библиотека отрисовки планов зданий и сооружений

изменены  пользователем  при  вставке.  Затем  эти  атрибуты  могут  быть  обработаны  с  помощью
дополнительных функций, например, путем их опроса могут быть получены спецификации, выполнена
передача данных об объемах работ в программу составления строительных смет и т.д.
Значения  атрибутов  объектов  и  управление  процессом  вставки  и  обработки  атрибутов  определяется
управляющим файлом атрибутов (*.ebd), одноименным с библиотекой фрагментов.
В  настоящем  разделе  рассмотрены  общие  принципы  построения  управляющего  файла  атрибутов
КОМПАС-Объект.
Управляющий файл атрибутов включает в себя следующие разделы:
1.

[TREE] — описание структуры библиотеки фрагментов с определением соответствия объекту
таблицы связываемых с ним атрибутов. Раздел является обязательным.

[DATA_<номер  таблицы  атрибутов>] — таблица  атрибутов,  описывающих  КОМПАС-Объект.
Файл  управляющих  атрибутов  может  содержать  одну  (как  правило,  при  описании
непараметрических  объектов)  или  сколь  угодно  много  таблиц  атрибутов  (как  правило,  при
описании параметрических объектов). В общем случае количество таблиц атрибутов и их структура
(с учетом требований к структуре, см. описание раздела  [DATA_N] ) определяется разработчиком
управляющего файла атрибутов.
Первой  строкой  таблицы  атрибутов  является  строка  вида  «TYPES=» — строка  типов  атрибутов,
объявляющая  типы  данных  полей  внутри  таблицы  атрибутов.  Строка  является  обязательной,  при
этом необходимо следить за тем, чтобы ею были описаны типы ВСЕХ ПОЛЕЙ таблицы атрибутов.
При  описании  параметрических  объектов  во  второй  строке  должна  быть  определена  ссылка  на
управляющий атрибут вида: CONTROL_PARAM=<номер_управляющего_атрибута>.
Раздел является обязательным.

[PROPERTIES_<номер таблицы атрибутов>] — описание структуры дерева атрибутов —
элемента интерфейса КОМПАС-Объект (см. раздел 2.1.3), предназначенного для просмотра и
редактирования атрибутов помещаемого в пространство чертежа объекта.

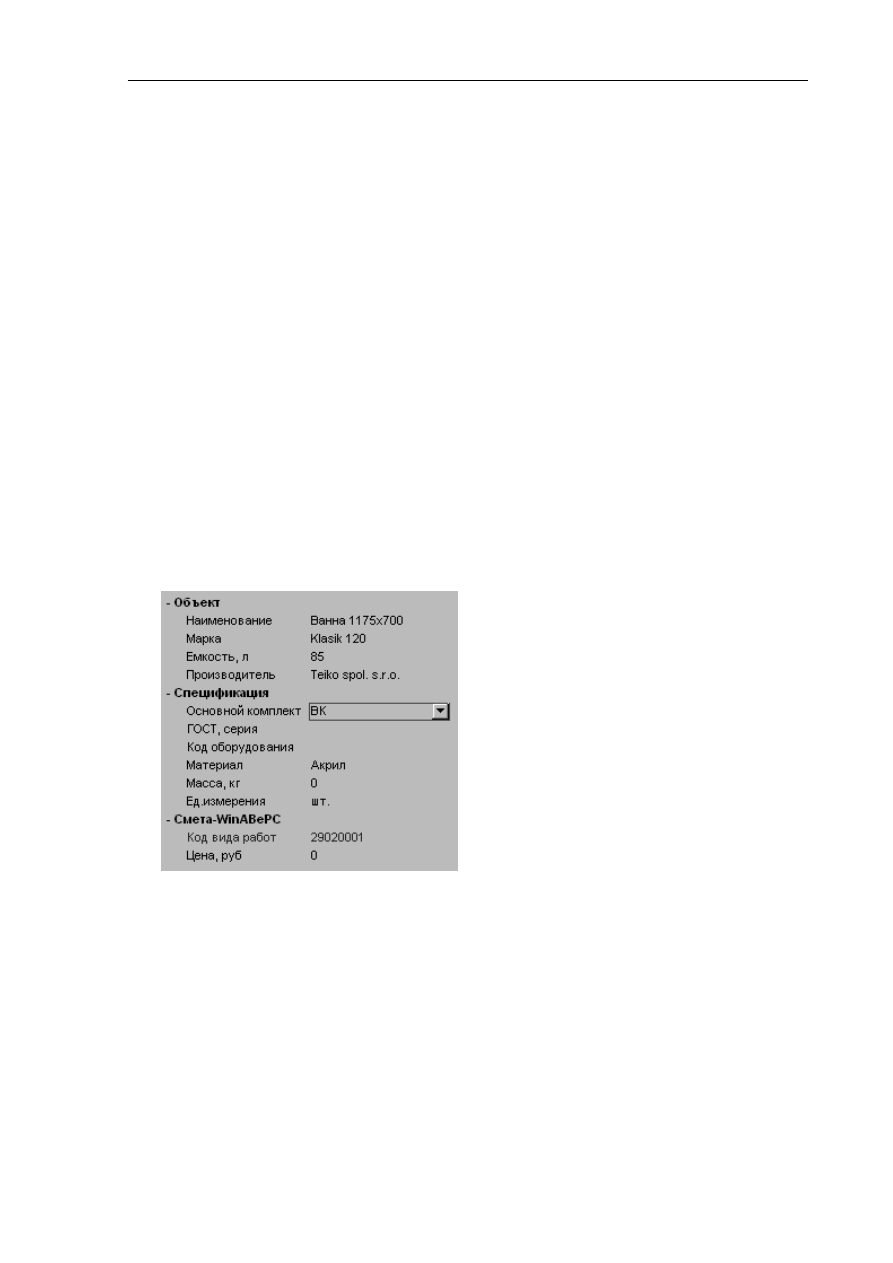

Дерево атрибутов

Дерево  атрибутов  может  включать  в  себя  такие  элементы,  как  Описание  группы  атрибутов,
EditBox,  ComboBox,  CheckBox.  При  редактировании  атрибута  в  EditBox  возможно  обращение  к
списку  предопределенных  пользователем  атрибутов,  находящихся  в  файле  Kobject.pmn  в  папке
KObject.
Каждый раздел [PROPERTIES _N] соответствует разделу [DATA_N] с тем же цифровым индексом
и  управляет  представлением  в  интерфейсе  КОМПАС-Объект  отображением  атрибутов,
составляющих таблицу атрибутов этого раздела. Подробнее о формировании дерева атрибутов см.
описание раздела [PROPERTIES _N].
Раздел  не  является  обязательным,  однако  его  отсутствие  не  позволит  выполнять  просмотр  и
редактирование атрибутов в интерфейсе КОМПАС-Объект, поэтому мы рекомендуем включать его
в состав управляющего файла атрибутов.

[SPECIFICATION_<номер_стиля_спецификации>] — описание

порядка

заполнения

спецификации  объявленного  в  заголовке  раздела  стиля.  Управляющий  файл  атрибутов  может
содержать  сколь  угодно  много  описаний  спецификаций,  их  количество  и  набор  определяется
разработчиком  управляющего  файла  атрибутов  и  должен  в  общем  соответствовать  стилям
спецификаций, объявленным в разделе 42 (MENU 42) файла пользовательских настроек КОМПАС-
ГРАФИК graphic.pmn и относящихся к тому или иному основному комплекту чертежей, при этом

Библиотека отрисовки планов зданий и сооружений

предполагается  что  на  КОМПАС-Объекты,  описываемые  одной  библиотекой  фрагментов  и,
следовательно,  одним  управляющим  файлом  атрибутов,  тематически  могут  ссылаться  только
спецификации, относящиеся к одному основному комплекту чертежей.
Термин  «в  общем»  означает,  что  допускается  выполнять  описание  не  всех  спецификаций,
относящихся  к  тому  или  иному  основному  комплекту.  Например,  раздел  42  файла  graphic.pmn
содержит запись вида:

POPUP "ОВ"
BEGIN
MENUITEM "02 Спецификация оборудования, изделий и материалов ОВ, ГОСТ 21.101-97, ф.7|200"
MENUITEM "12 Спецификация оборудования, изделий и материалов ОВ, ГОСТ 21.110-95, ф.1|205"

END

Это  означает  что  при  формировании  комплекта  документации  раздела  «ОВ»  при  обработке
объектов,  помещенных  в  пространство  чертежа  с  помощью  интерфейса  КОМПАС-Объект,  могут
быть выпущены спецификации стилей №200 и 205.
В  файле  управляющих  атрибутов,  например,  в  этом  случае  допускается  описать  только  раздел  с
заголовком  [SPECIFICATION_205].  При  этом  спецификация,  определяемая  стилем  №200
применительно  к  некоторой  группе  объектов,  не  будет  описана.  Следовательно,  при  ее
формировании объекты из этой группы просто не будут в нее включены.
Первые две строки раздела вида:
«FIRST_PART=<номер_раздела>»
«SECOND_PART=<номер_подраздела>»
определяют номер раздела и подраздела спецификации для помещения в них ссылок на КОМПАС-
Объекты.
При  описании  спецификации  явное  определение  номера  раздела  и  подраздела  для  помещения
объектов в спецификацию обязательно, в противном случае «по умолчанию» этим указателям будет
присвоено значение 0.
Подробнее о формировании спецификаций см. описание раздела [SPECIFICATION _N].
Раздел  не  является  обязательным.  Его  отсутствие  не  позволит  включить  ссылки  на  объекты  в
спецификацию.

[SMETA_<номер таблицы атрибутов>] — описание структуры спецификации элементов чертежа,
размещенных  с  помощью  интерфейса  КОМПАС-Объект.  При  написании  управляющего  файла
каждый  раздел  [SMETA  _N]  соответствует  разделу  [DATA_N]  с  тем  же  цифровым  индексом  и
описывает  порядок  включения  атрибутов  из  таблицы  атрибутов  этого  раздела  в  экспортный
текстовый  файл,  формирующийся  для  программы  АрхиСмета  (продукт  компании  ЭртиСофт,
Москва).
Подробнее  о  формировании  экспортного  файла  для  расчета  строительных  смет  см.  описание
раздела [SMETA _N].

Допускается  размещение  разделов  [TREE],  [DATA_N],  [SPECIFICATION  _N],  [SMETA  _N]  внутри
управляющего  файла  атрибутов  в  произвольном  порядке,  однако  с  целью  создания  легко  читаемого
файла,  рекомендуется  придерживаться  установленного  в  настоящем  разделе  порядка  следования
разделов.

3.6 Раздел [TREE] управляющего файла атрибутов

Обязательный раздел, содержащий описание структуры библиотеки фрагментов с определением
соответствия объекту таблицы связываемых с ним атрибутов.
Пример:
1#0#01 Уголок равнополочный по ГОСТ 8509-
93#0101#0102#0103#0104#0105#0106#0107#0108#0109#0110#DATA_1#
2#0#02 Уголок неравнополочный по ГОСТ 8510-
86*#0201#0202#0203#0204#0205#0206#0207#0208#0209#0210#DATA_2#
…
В качестве разделителя полей в записи должен быть использован символ «решетка» (#). Этот же символ
должен быть использован в качестве последнего символа в записи для ее закрытия.
Строка служит:

Библиотека отрисовки планов зданий и сооружений

Для описания раздела библиотеки фрагментов; в этом случае она содержит только поля 1—3.

Для описания КОМПАС-Объектов, заданных проекционными видами — фрагментами в библиотеке
фрагментов; в этом случае используется полный формат строки.

Структура полей:



Поле 1: порядковый номер записи. Может принимать значения 1, 2, … . «По умолчанию» первая
строка, соответствующая корню дерева библиотеки фрагментов, имеет номер «0» и может явно не
объявляться.



Поле 2: признак вложенности. Ссылка на номер строки, содержащей имя заголовка раздела.



Поле 3: имя заголовка раздела или имя КОМПАС-Объекта. Имя должно состоять из двух частей:
<индекс_КОМПАС-Объекта>_<имя-комментарий>.  Индекс  КОМПАС-Объекта  должен  быть
уникальным  внутри  одной  библиотеки  фрагментов.  Рекомендуется  формировать  его  как
последовательность  двузначных  индексов  разделов,  содержащих  его  описание  в  библиотеке
фрагментов и двузначный же номер самого объекта в разделе нижнего уровня.
Пример:
2#1#01 Коробка#
3#2#0101 Коробка ответвительная#010100#DATA_1#



Поля  4—14  (при  использовании  полного  формата):  описание  фрагментов  внутри  раздела
библиотеки  фрагментов,  отождествляемого  с  КОМПАС-Объектом,  содержащих  проекционные
виды описываемого КОМПАС-Объекта. Проекционные виды должны иметь цифровую маркировку,
состоящую из индекса КОМПАС-Объекта и номера, определяющего проекционный вид (последние
две цифры).
Правило обозначения проекционных видов:
0100 <Объект: обозначение по ГОСТ>
0101 <Объект: вид сверху>
0102 < Объект: вид cпереди >
0103 < Объект: вид сзади>
0104 < Объект: вид слева >
0105 < Объект: вид справа >
0106 < Объект: вид сверху упрощенно>
0107 < Объект: вид спереди упрощенно >
0108 < Объект: вид сзади упрощенно >
0109 < Объект: вид слева упрощенно >
0110 < Объект: вид справа упрощенно >
Описанию  подлежат  только  те  проекционные  виды,  которые  присутствуют  в  библиотеке
фрагментов.



Поле 15 (при использовании полного формата): ссылка на таблицу атрибутов, описывающую
КОМПАС-Объект. Ссылка должна быть задана в формате [DATA_<номер таблицы атрибутов>].
Допускается во всех строках ссылаться к одной общей для них таблице атрибутов (как правило, при
описании непараметрических объектов), в этом случае ее имя должно быть записано как [DATA_1].
При описании параметризованных объектов каждая строка может быть адресована к
самостоятельной таблице атрибутов.

Требования к оформлению раздела:



Раздел НЕ МОЖЕТ содержать каких-либо строк, оформленных отлично от описанного формата, в
том числе строк, заполненных пробелами.



Любой комментарий внутри раздела оформляется следующим образом:
/* <текст_комментария> */



Раздел должен быть закрыт записью [END] , располагаемой в начале последней строки.

3.7 Раздел [DATA_<номер таблицы атрибутов>] управляющего файла

атрибутов

Обязательный раздел, содержащий таблицу атрибутов, описывающих КОМПАС-Объект. Раздел может
иметь строку любой длины; поля таблицы атрибутов определяют набор атрибутов, сопоставляемых с
КОМПАС-Объектом после помещения его в пространство чертежа.

Библиотека отрисовки планов зданий и сооружений

Тип данных, содержащихся в каждом поле записей, составляющих таблицу атрибутов, определяется в
первой строке таблицы выражением вида:
TYPES=SSSSSIIISSFIFF … , где

S ( String ) — строка;

I ( Integer ) — целое число;

F ( Float ) — вещественное число. При записи допускается использование как десятичной, так и
показательной формы представления числа, например, «0,000045» или «4,5е-5».
Атрибуты символьного типа в таблице атрибутов должны быть заключены в двойные кавычки.
При задании вещественных чисел в качестве десятичного разделителя должен быть использован символ
«точка».
В качестве разделителя полей в записи должен быть использован символ «пробел».
Таблица атрибутов содержит:
1.

Фиксированный набор атрибутов, обязательный для использования при описании любого
КОМПАС-Объекта. К нему относятся первые одиннадцать атрибутов таблицы. Ниже приводим их
описание с указанием номера и типа данных (номер_атрибута/тип_данных/имя_атрибута):
А0/S/ Идентификатор в Библиотеке фрагментов
А1/S/ Основной комплект ( для идентификации со стилем спецификации)
А2/S/ Файл 3D *.m3d
А3/S/ Файл *.jpg
А4/S/ Файл *.pdf
А5/F/ A, мм ( Длина КОМПАС-Объекта применительно к виду в плане)
А6/F/ B, мм ( Ширина КОМПАС-Объекта применительно к виду в плане)
А7/F/ H, мм (Высота КОМПАС-Объекта)
А8/S/ Марка
А9/S/ Наименование
А10/S/ Обозначение объекта

Произвольный набор атрибутов.

Атрибут А0 (Идентификатор в Библиотеке фрагментов) должен быть уникальным в таблице атрибутов и
соответствует индексу КОМПАС-Объекта, заданному в поле 3 в разделе [TREE].

Описание параметрических объектов.

В начале таблицы строкой вида CONTROL_PARAM=<номер_управляющего_атрибута> должен быть
объявлен управляющий атрибут. В качестве управляющего рекомендуется использовать марку (атрибут
А8) КОМПАС-Объекта.
При описании параметрических объектов, атрибут А0 (Идентификатор в Библиотеке фрагментов)
является одинаковым для всех записей, составляющих таблицу атрибутов.

Требования к оформлению раздела:



Любой комментарий внутри раздела оформляется следующим образом:
/* <текст_комментария> */



Раздел должен быть закрыт записью [END] , располагаемой в начале последней строки.

3.8 Раздел [PROPERTIES_<номер таблицы атрибутов>] управляющего

файла атрибутов

Раздел содержит описание структуры дерева атрибутов — элемента интерфейса КОМПАС-Объект,
предназначенного для просмотра и редактирования атрибутов помещаемого в пространство чертежа
объекта.
Дерево атрибутов может включать в себя такие элементы, как EditBox, ComboBox, CheckBox.
Пример:

GROUP     "Объект"
EDIT  "      Наименование"   A9
EDIT  "      Марка"   A8
EDIT  "      Емкость, л"   A18

Библиотека отрисовки планов зданий и сооружений

EDIT " Производитель" A15
END

GROUP "Спецификация"
COMBO " Основной комплект" "АР|АС|КМ|КМД|КЖ|ОВ|ВК|ЭС"

EDIT  "      ГОСТ, серия"   A13
EDIT  "      Код оборудования"   A14
EDIT  "      Материал"   A17
EDIT  "      Масса, кг"   A16
COMBO  "      Ед.измерения"   "шт.|кг|т|м|м2|м3"   A19
END

GROUP     "Смета-WinАВеРС"
EDIT  "      Код вида работ"   A11    G32
EDIT  "      Цена, руб"   A12
END

Описание Группы атрибутов

GROUP "имя_группы_атрибутов"
…
END

Для задания имени группы атрибутов рекомендуется использовать типизованные выражения и
располагать группы атрибутов в том порядке, в каком это сделано в библиотеках КОМПАС-Объектов,
поставляемых разработчиком.

Перечень рекомендованных названий групп атрибутов.

Объект, 2D Символ, 3D Объект, Спецификация, Смета-WinАВеРС.
При  использовании  своих  терминов  (в  случае  определения  специфичных  объектов)  рекомендуем
выбирать максимально короткие слова с тем, чтобы они читались в интерфейсе.
Для  определения  атрибутов  внутри  группы  также  рекомендуем  использовать  набор  слов,
соответствующий используемым в уже существующих библиотеках.
Раздел  Объект  включает  в  себя  описание  основных  свойств  КОМПАС-Объекта.  Он  должен
располагаться первым в структуре дерева атрибутов (при вызове интерфейса вставки КОМПАС-Объекта
этот  раздел  всегда  раскрывается).  Этот  раздел  всегда  должен  присутствовать  в  структуре  дерева
атрибутов.
2D  Символ,  3D  Объект,  Спецификация — разделы  служат  для  задания  специфических  атрибутов,
используемых  при  отрисовке  2D  объекта  на  плане.  Например,  управление  отрисовкой  той  или  иной
компоненты  объекта  (рисовать  размеры,  рисовать  штриховки…)  или  описания  документа
Спецификации.
Смета-WinАВеРС — раздел  создается  только  применительно  к  тем  объектам,  которые  могут  быть
учтены с помощью Библиотеки расценок программы АрхиСмета. Перечень видов работ, составляющих
библиотеку  расценок,  содержится  в  файле  Kobject.pmn,  расположенном  в  папке  библиотеки  KОbject,
разделы 15—39 (MENU 15—MENU 39). Другие объекты генератором смет KОbject не обрабатываются.

Описание элемента дерева атрибутов EditBox

Наиболее часто используемый элемент интерфейса, предназначенный для просмотра и изменения
атрибутов.
Формат описания:
EDIT " Имя" A<номер_атрибута>
P[<имя_переменной>]/G[<номер_раздела_в_KObject.pmn>]
где
"Имя" — имя атрибута; используйте шесть пробелов перед именем для задания необходимого отступа в
интерфейсе КОМПАС-Объект.
A<номер_атрибута> — ссылка на атрибут таблицы атрибутов (раздел [DATA_N] управляющего файла
атрибутов), значение которого должно «умолчательно» отображаться в EditBox.

Библиотека отрисовки планов зданий и сооружений

P[<имя_переменной>] — выражение используется только при описании параметрических КОМПАС-
Объектов и определяет что значение, задаваемое данным атрибутом, управляет поименованной
переменной параметрического эскиза в КОМПАС-ГРАФИК.
G[<номер_раздела_в_KObject.pmn>] — выражение,

используемое

для

ссылки

на

файл

пользовательских  предварительных  настроек  библиотеки  KObject.pmn.  Использование  такой
конструкции  приводит  к  тому,  что  при  двойном  щелчке  левой  кнопкой  мыши  по  EditBox  из
запрашиваемого  раздела  файла  KObject.pmn  может  быть  вызвано  находящееся  там  выражение.  Если
EditBox  использует  обращение  к  KObject.pmn,  в  интерфейсе  КОМПАС-Объект  это  обозначается
выделением имени и значения атрибута в структуре дерева атрибутов синим цветом.
Параметры EditBox разделяются пробелами.
Примеры конструкций EditBox:

EDIT  "      Марка"   A8
EDIT  "      t, мм"   A15   P[t]
EDIT  "      Код вида работ"   A11    G32

Описание элемента дерева атрибутов ComboBox

Формат описания:
COMBO " Имя" "A|B|C" A<номер_атрибута>
где
"Имя" — имя атрибута; используйте шесть пробелов перед именем для задания необходимого отступа в
интерфейсе КОМПАС-Объект.
"A|B|C" — список значений атрибута, отображаемых в ComboBox.
A<номер_атрибута> — ссылка на атрибут таблицы атрибутов (раздел [DATA_N] управляющего файла
атрибутов), значение которого должно «умолчательно» отображаться в ComboBox.
Параметры ComboBox разделяются пробелами.
Примеры конструкций ComboBox:
COMBO " Основной комплект" "АР|АС|КМ|КМД|КЖ|ОВ|ВК|ЭС"

Описание элемента дерева атрибутов CheckBox

Формат описания:
CHECK "      Имя"   A<номер_атрибута>  L<номер_слоя>
где
"Имя" — имя атрибута; используйте шесть пробелов перед именем для задания необходимого отступа в
интерфейсе КОМПАС-Объект.
A<номер_атрибута>  ссылка  на  атрибут  таблицы  атрибутов  (раздел  [DATA_N]  управляющего  файла
атрибутов),  значение  которого  определяет  «умолчательное»  состояние  CheckBox.  Указанный  атрибут
может  принимать  значения  0  (Check  не  активен  по  умолчанию)  или  1  (Check  активирован  по
умолчанию).
L<номер_слоя> — ссылка  на  номер  слоя,  отображением  которого  управляет  CheckBox.  Следует
отметить при использовании многослойных фрагментов для описания КОМПАС-Объекта все фрагменты
должны иметь СТРОГО ОДИНАКОВУЮ, вплоть до порядка следования слоев, структуру.
Параметры CheckBox разделяются пробелами.
Примеры конструкций CheckBox:
CHECK  "      Размерные цепи"

A18 L2

Требования к оформлению раздела



Раздел не может содержать каких-либо строк, оформленных отлично от описанного формата, в том
числе строк, заполненных пробелами.



Любой

комментарий

внутри

раздела

оформляется

следующим

образом:

/* <текст_комментария> */



Раздел должен быть закрыт записью [END] , располагаемой в начале последней строки.

Библиотека отрисовки планов зданий и сооружений

3.9 Раздел [SPECIFICATION_<номер_стиля_спецификации>]

управляющего файла атрибутов

Раздел не является обязательным и содержит описание порядка заполнения спецификации объявленного
в  заголовке  раздела  стиля.  В  случае  отсутствия  раздела  (разделов),  категория  КОМПАС-Объектов,
описываемая  данным  управляющим  файлом  атрибутов,  не  может  быть  учтена  при  выпуске
спецификаций.
Элементы  чертежа,  размещенные  с  помощью  интерфейса  КОМПАС-Объект,  могут  быть  учтены  при
выпуске  нескольких  спецификаций.  Количество  и  состав  спецификаций,  используемых  для  работы  с
КОМПАС-Объектами,  определяются  признаком  «Основной  комплект  (проектной  документации)»,  к
которой  относятся  КОМПАС-Объекты  (один  из  атрибутов),  определен  разделом  42  файла
пользовательских настроек КОМПАС-ГРАФИК graphic.pmn.
Номер стиля спецификации указывается в заголовке раздела.

Формат описания

FIRST_PART=<номер_раздела> — номер  используемого  для  помещения  атрибутов  раздела
спецификации
SECOND_PART=<номер_подраздела> — номер  используемого  для  помещения  атрибутов  подраздела
спецификации
COLUMN_N=A<номер_атрибута_1>[<номер_базы_атрибутов_1>]|A<номер_атрибута_2>[<номер_б
азы_атрибутов_2>]|  ... — описание  соответствия  столбцов  спецификации  указанного  стиля
помещаемым  в  них  атрибутам.  При  работе  с  параметрическими  объектами  существует  возможность
ссылаться на несколько таблиц атрибутов, перечисляя атрибуты через разделитель «вертикальная черта».
В ячейку спецификации можно включать как значения, содержащиеся непосредственно в атрибуте, так и
выражения,  состоящие  из  значений,  хранящихся  в  различных  атрибутах,  связанных  текстом.  Для
построения таких выражений используется символ «+». При построении выражения, ссылка на таблицу
атрибутов указывается в конце выражения.
Пример:

FIRST_PART=5
SECOND_PART=10
COLUMN_3=A9+" "+A8[1]
COLUMN_5=A16[1]
COLUMN_6=A17[1]

Требования к оформлению раздела:



Любой

комментарий

внутри

раздела

оформляется

следующим

образом:

/* <текст_комментария> */

Раздел должен быть закрыт записью [END] , располагаемой в начале последней строки.

3.10 Раздел [SMETA_<номер таблицы атрибутов>] управляющего файла

атрибутов

Раздел  не  является  обязательным  и  содержит  описание  порядка  формирования  экспортного  файла  для
программы  АрхиСмета,  что  позволяет  выполнить  автоматический  учет  объемов  работ  по  установке
объектов  при  составлении  строительных  смет.  В  случае  отсутствия  раздела,  категория  КОМПАС-
Объектов,  описываемая  данным  управляющим  файлом  атрибутов,  не  может  быть  учтена  при
автоматической передаче исходных данных для расчета строительных смет.

Формат описания:

OBJECT_ID=A<номер_атрибута> — ссылка  на  атрибут,  являющийся  ключевым  для  группировки
объектов;  как  правило,  в  качестве  такого  атрибута  используется  марка-идентификатор  объекта.  Таким
образом,  для  составления  пользователем  корректной  сметы,  необходимо  еще  на  этапе  проектирования
отслеживать  корректность  определения  марок  всем  помещаемым  в  чертеж  объектам,  пользуясь  окном
Марка.

Библиотека отрисовки планов зданий и сооружений

Окно Марка

UNIT=А<номер_атрибута> — ссылка на атрибут, определяющий единицы измерения.
WORK_ID  =А<номер_атрибута> — атрибут,  определяющий  код  вида  работ  согласно  Библиотеке
расценок программы АрхиСмета.
PRICE =А<номер_атрибута> — атрибут, определяющий стоимость объекта.
VOLUME_WORK  =N — строка,  определяющая  величину,  подсчитываемую  при  вычислении  сметы.  В
качестве  показателя  может  использоваться  0,  что  определяет  подсчет  количества  единиц  объектов  в
штуках,  либо  записано  выражение,  позволяющее  вычислить  площадь,  объем  или  массу  совокупности
объектов  с  общим  идентификатором.  При  построении  выражений  допускается  использовать  операцию
умножения,  действие  может  производиться,  как  только  над  содержимым  полей  атрибутов  таблицы
атрибутов  КОМПАС-Объекта,  так  и  с  использование  при  вычислении  целых  или  вещественных
коэффициентов, например,

VOLUME_WORK =A5*A6*A7

или

VOLUME_WORK =7.65*A5*A6

В  последнем  примере  в  качестве  десятичного  разделителя  вещественного  числа  должна  быть
использована точка.
COMMENT="текст_комментария" — текст  комментария,  который  может  строиться  по  аналогии  с
выражениями  в  ячейках  спецификации  путем  объединения  текстовых  комментариев  со  значениями  из
полей атрибутов таблицы атрибутов, помещенной в разделе [DATA_N].
При  составлении  текста  комментария  необходимо  руководствоваться  структурой  расценок  на
предполагаемый для использования по данной категории объектов вид работ с тем, чтобы сметчик на его
основании однозначно активировать необходимые для расчета расценки.
Пример:
OBJECT_ID=A10
UNIT=A19
WORK_ID=A11
PRICE=A12
VOLUME_WORK=0
COMMENT="Производитель="+A15+", "+"Наименование="+A9+", "+"Марка="+A8

Требования к оформлению раздела:



Любой

комментарий

внутри

раздела

оформляется

следующим

образом:

/* <текст_комментария> */

Раздел должен быть закрыт записью [END] , располагаемой в начале последней строки.

3.11 Узлы строительных конструкций

В комплект поставки Библиотеки отрисовки планов зданий и сооружений в качестве бонуса включена
Библиотека типовых узлов строительных конструкций, представляющая собой КОМПАС-
библиотеку фрагментов. Библиотека образована двумя файлами:



BuildCon.lfr, представляющем собой «тело» библиотеки, собственно библиотеку фрагментов.



BuildCon.pdf,  представляющем  собой  справочное  руководство  по  материалам,  примененным  при
конструировании  конкретных  узлов.  Поскольку  в  рассмотренных  узлах  особое  внимание  уделено
технике  утепления  строительных  конструкций  при  новом  строительстве  и  реконструкции,  и  для
каждого узла приведена величина теплопотерь через единицу площади конструкции, руководством
зачастую предложено несколько конструктивных вариантов  узла, отличающихся по примененным
материалам, но имеющих одинаковую величину теплопотерь (W/m2K).

Библиотека представляет собой собрание из 70 типовых узлов и базируется на каталоге фирмы PAROC
(Финляндия) — производство теплоизоляционных материалов на основе каменной ваты, сендвич-
панелей. При этом, она может рассматриваться и как справочник, полезный не только при использовании
материалов указанного производителя.

Библиотека отрисовки планов зданий и сооружений

Составляющие библиотеку узлы могут быть использованы проектировщиком в качестве базы, путем
правки которой он быстрее, а используя комментарии библиотеки и pdf-файла, конструктивно более
правильно, сможет решить конкретный узел, создаваемый им.
Все приведенные узлы разбиты на следующие категории:

Состав и утепление фундаментов и стен подвала;

Сооружение и утепление пола;

Сооружение и утепление стены с кирпичной кладкой;

Утепление и оборудование деревянных каркасных стен;

Сооружение и утепление скатной крыши;

Сооружение и утепление совмещенной крыши;

Противопожарная защита;

Новые технологии утепления.

Аскон. Библиотека отрисовки планов зданий и сооружений. Руководство - часть 4
