Библиотека отрисовки планов зданий и сооружений



17



По точке и длине



По точке, длине и углу



Список Слой размещения



Пиктограмма Слой размещения

Функция доступна только при работе библиотеки совместно с Организатором проекта (см. раздел
2.6 на стр. 54).
Список  позволяет  выбрать  слой  размещения  для  сетки  координационных  осей.  При  размещении
объекта  библиотеки  производится  контроль  состояния  атрибутов  слоя  (обеспечивается
Организатором проекта).
При  деактивации  в  диалоге  Настройка  меню  Сервис  Организатора  проекта  переключателя
Показывать  невидимые слои  в  списке  Слой  размещения  отображаются  только  слои,  видимые  в
текущей Группе или Подгруппе структуры Организатора проекта.

После задания параметров сетки координационных осей нажмите кнопку  ОК для перехода к вставке ее
изображения в чертеж.
Для выхода из диалога без создания сетки координационных осей нажмите кнопку Отмена
Во время вставки сетки осей на экране отображается ее фантом, позволяющий визуально контролировать
процесс вставки.
Для  завершения  построения  используйте  кнопку  Прервать  команду  на  Панели  специального
управления КОМПАС-ГРАФИК.
Для редактирования параметров сетки координационных осей нужно выполнить двойной щелчок по ней
левой  кнопкой  мыши,  вызывающее  появление  диалога  Сетка  прямых  координационных  осей.  При
переопределении  свойств  сетки  с  сохранением  ее  положения  в  пространстве  чертежа  в  списке  Способ
построения
  должна  быть  активирована  опция  Переопределить  макрообъект  (активна  «по
умолчанию»).  Если  наряду  с  изменением  параметров  требуется  также  переместить  сетку,  выберите  из
списка Способ построения необходимый способ вставки.
Кроме того, изменить параметры и ориентацию сетки координационных осей можно  с помощью  HOT-
точек,  активизирующихся  при  одиночном  щелчке  левой  кнопкой  мыши  по  ней.  При  этом  точка  с
обозначением:

0 — позволяет  переместить  сетку  координационных  осей  (изменить  координаты  точки  вставки
сетки);
an — позволяет изменить угол наклона сетки координационных осей;

dx — позволяет изменить величину вылета продольных координационных осей сетки;

dy — позволяет изменить величину вылета поперечных координационных осей сетки;

x — позволяет изменить длину продольных координационных осей сетки;

y — позволяет изменить длину поперечных координационных осей сетки.

2.1.1.4  Сетка концентрических/радиальных координационных осей

Для  построения  сетки  концентрических/радиальных  координационных  осей  запустите  одноименную
команду  в  окне  библиотеки,  либо  нажмите  одноименную  кнопку,  подключенную  к  пользовательской
панели.  В  результате  откроется  диалог  Сетка  концентрических/радиальных  координационных  осей
(рис. 2–4), в котором нужно ввести параметры для построения сетки.



Кнопка Сетка концентрических/радиальных координационных осей

Библиотека отрисовки планов зданий и сооружений



18

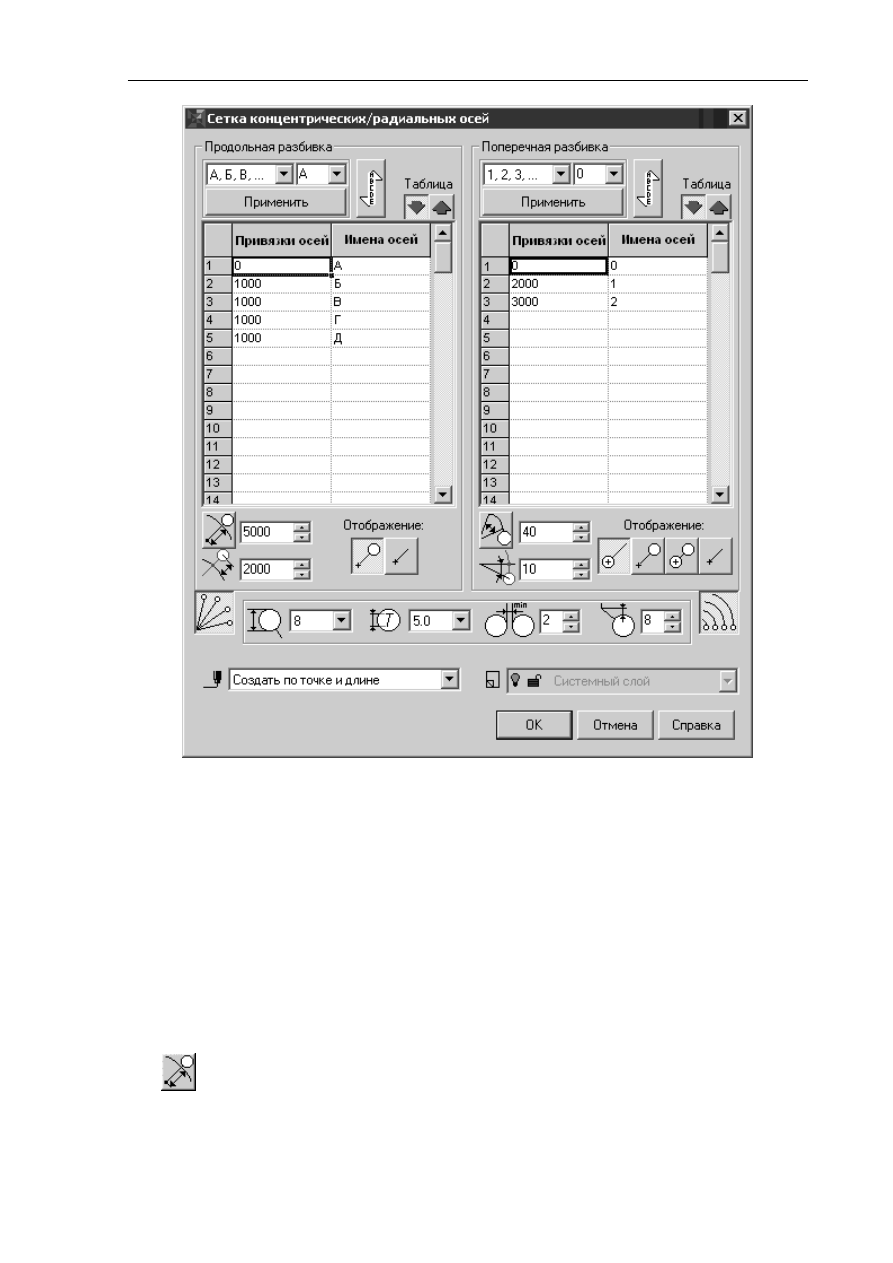

Рис. 2–4. Диалог Сетка концентрических/радиальных координационных осей

Диалог  включает  в  себя  две  панели,  имеющие  одинаковую  структуру  и  позволяющие  задавать  шаг  и
обозначения  для  радиальных  и  концентрических  осей,  образующих  сетку:  Продольная  разбивка
Поперечная разбивка

Опции диалога

Процесс  построения  и  редактирования  сетки  концентрических / радиальных  координационных  осей
аналогичен процессу создания сетки прямых координационных осей (см. раздел 2.1.1.3 на стр. 14). Ниже
рассматриваются только опции, характерные для концентрических/радиальных координационных осей.



Длина  оси — поле  для  ввода  длины  оси.  С  полем  сблокирована  кнопка  Определить  длину
автоматически
.  Активация  кнопки  позволяет  автоматически  пересчитать  длины  радиальных
координационных осей, основываясь на параметрах сетки. Назначение производится одновременно
для всех радиальных осей, составляющих сетку координационных осей.
Возможен явный ввод длин радиальных осей в окно ввода (в миллиметрах).



Кнопка Определить длину автоматически



Угол  створа — поле  для  ввода  угла  створа  между  осями.  С  полем  сблокирована  кнопка
Определить створ автоматически
. Активация кнопки позволяет автоматически пересчитать угол
раскрытия концентрических координационных осей, основываясь на параметрах сетки. Назначение
производится

одновременно

для

всех

концентрических

осей,

составляющих

сетку

Библиотека отрисовки планов зданий и сооружений



19

координационных осей. Возможно явное задание угла раскрытия для радиальных осей в окно ввода
(в градусах).



Кнопка Определить створ автоматически



Отображение
Для управления отображением осей используются следующие кнопки:



Кнопка Показать продольные оси (радиальные).



Кнопка Показать поперечные оси (концентрические).

При  работе  с  планами  обе  кнопки  (Показать  продольные  оси  и  Показать  поперечные  оси
должны  быть  активированы.  Отрисовка  сеток  осей  с  активацией  только  одной  из  этих  кнопок
используется при оформлении разрезов и фасадов зданий.



Вылет оси (опция представлена пиктограммами)



Пиктограмма Определение в окне ввода вылета радиальных осей (миллиметры)



Пиктограмма Определение в окне ввода вылета концентрических осей (градусы)

После задания параметров сетки координационных осей нажмите кнопку  ОК для перехода к вставке ее
изображения в чертеж.
Для выхода из диалога без создания сетки координационных осей нажмите кнопку Отмена
Для  завершения  построения  используйте  кнопку  Прервать  команду  на  Панели  специального
управления КОМПАС-ГРАФИК.
Для редактирования параметров сетки координационных осей нужно выполнить двойной щелчок по ней
левой  кнопкой  мыши,  вызывающее  появление  диалога  Сетка  концентрических/радиальных
координационных  осей
.  При  переопределении  свойств  сетки  с  сохранением  ее  положения  в
пространстве чертежа в списке Способ построения должна быть активирована опция Переопределить
макрообъект
  (активна  «по  умолчанию»).  Если  наряду  с  изменением  параметров  требуется  также
переместить сетку, выберите из списка Способ построения необходимый способ вставки.
Кроме того, изменить параметры и ориентацию сетки координационных осей можно  с помощью  HOT-
точек,  активизирующихся  при  одиночном  щелчке  левой  кнопкой  мыши  по  ней.  При  этом  точка  с
обозначением:

0 — позволяет  переместить  сетку  координационных  осей  (изменить  координаты  точки  вставки
сетки);
an — позволяет изменить угол наклона сетки координационных осей;

da — позволяет изменить величину вылета концентрических координационных осей сетки;

dr — позволяет изменить величину вылета радиальных координационных осей сетки;

a — позволяет  изменить  длину  (угол  раскрытия,  створ)  концентрических  координационных  осей
сетки.

2.1.2  Построение элементов здания

2.1.2.1  Колонна

Для  отрисовки  колонны  запустите  команду  Колонна  в  окне  библиотеки,  либо  нажмите  одноименную
кнопки,  подключенную  к  пользовательской  панели.  Появится  диалог  Колонна  (рис.  2–5),  в  котором
нужно выбрать стиль колонны в библиотеке стилей.



Кнопка Колонна

Библиотека отрисовки планов зданий и сооружений



20

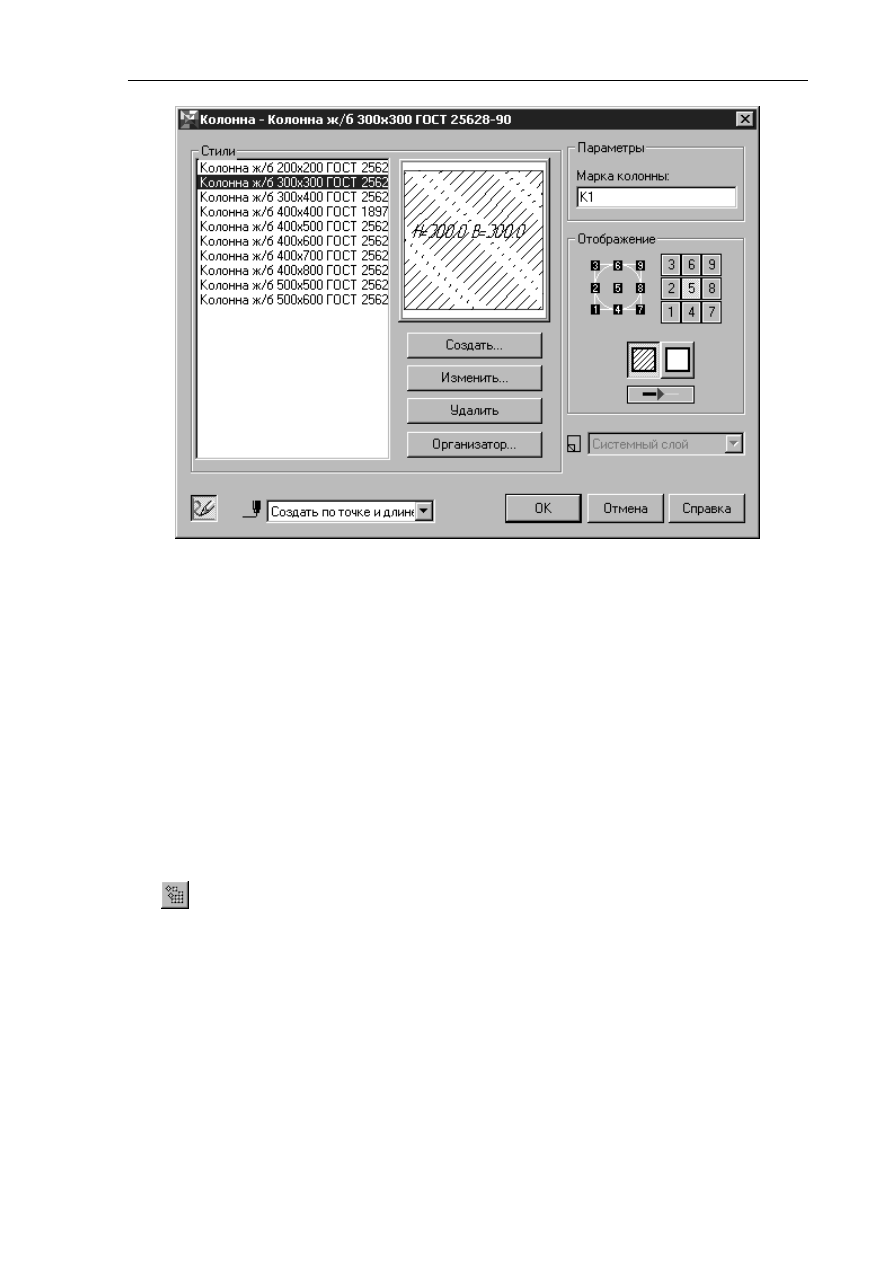

Рис. 2–5. Диалог Колонна

Поставка Библиотеки отрисовки планов зданий и сооружений включает данные по сечениям колонн,
определяемым  в  соответствии  с  ГОСТ  25628-90  «Колонны  железобетонные  для  одноэтажных  зданий
предприятий.  Технические  условия»  и  ГОСТ  18979-90*  «Колонны  железобетонные  для  многоэтажных
зданий.  Технические  условия».  Кроме  того,  проектировщик  может  сам  создавать  любые  колонны
круглого  и  прямоугольного  сечения  и  сохранять  их  в  библиотеке  стилей  как  для  использования  в
текущем проекте, так и в дальнейшей проектной практике.
При необходимости включения в состав проекта колонн таврового или коробчатого сечения из профилей
металлопроката,  используйте  инструмент  КОМПАС-Объект  Библиотеки  (база  профилей  Полный
каталог профилей ГОСТ).

Опции диалога



Диалог  Колонна  включает  в  себя  окно  с  перечнем  активированных  в  библиотеке  стилей  колонн,
доступных  для  установки  в  пространстве  чертежа.  Перечень  стилей  может  быть  изменен  (сужен,
расширен)  при  помощи  Организатора  (см.  раздел  2.5  на  стр.  53),  вызываемого  выбором  кнопки
Организатор…  панели  Стили  диалога,  или  же  выбором  команды  Стили  в  окне  библиотеки
(кнопки Стили, подключенной к одной из пользовательских панелей).



Кнопка Стили

Для  выбранного  стиля  колонны  отображается  эскиз  (вид  в  плане  с  указанием  на  нем  размеров
сечения, миллиметры).



Кнопка Создать
Вызов  диалога  Стиль  колонны (см.  раздел  2.2.2.1  на  стр.  43)  для  определения  параметров  вновь
создаваемой колонны круглого или прямоугольного сечения (нового стиля колонны).



Кнопка Изменить
Вызов диалога Стиль колонны для изменения параметров существующего и выделения подсветкой
в списке стилей стиля колонны.



Кнопка Удалить
Удаление существующего и выделенного подсветкой в списке стилей стиля колонны.



Кнопка Организатор…
Вызов  диалога  Организатор  стилей  для  определения  перечня  стилей  колонн,  отображаемых  в
окне Стили диалога Колонна

Библиотека отрисовки планов зданий и сооружений



21



Поле Марка колонны
Область  ввода,  предназначенная  для  определения  марки  помещаемой  в  пространство  чертежа
колонны. Правильность ввода марки отслеживается пользователем. Марка отображается на чертеже
в виде подсказки у одной из HOT-точек при выделении колонны наряду с именем стиля колонны,
однако  на  чертеж  автоматически  не  вносится.  Для  ввода  ее  в  пространство  чертежа  используйте
базовый  инструмент  КОМПАС-ГРАФИК  Линия-выноска  панели  инструментов  Размеры  и
технологические  обозначения  или  Линия-выноска  гребенчатая  Библиотеки  СПДС-
обозначений



Кнопка Линия-выноска



Панель Отображение
Панель включает в свой состав 3 кнопки, определяющих вид представления на чертеже выбранной
колонны:



Кнопка Рисовать полностью — представление с обозначением материала колонны.



Кнопка Рисовать полностью



Кнопка Не штриховать — представление без обозначения материала колонны.



Кнопка Не штриховать



Кнопка  Контур  тонкой  линией — признак,  определяющий  стили  линий,  используемых  при
отрисовке выбранной колонны:



в неактивном состоянии используются стили линий «по умолчанию» — основная для
отображения

контура

колонны,

тонкая — для

отображения

штриховки,

обозначающей материал колонны;



в  активном  состоянии — колонна  отрисовывается  в  тонких  линиях — для
представления на «подосновах», используемых, например, для вычерчивания планов
внутренних инженерных сетей.



Кнопка Контур тонкой линией



Кроме того, в состав панели входят 9 кнопок, определяющих номер точки привязки колонны
при вставке ее в пространство чертежа.



Список Способ построения



Пиктограмма Способ построения

Диалог допускает установку двух способов построения колонны:



По точке и длине (указанием точки вставки)



По точке, длине и углу (указанием точки вставки и угла поворота)



Кнопка Перестроить после постановки в чертеж
Кнопка  «по  умолчанию»  активирована,  что  вызывает  пересчет  элементов  ограждающих
конструкций (стен) и корректное отображение линии пересечения стены и колонны в зависимости
от  материала,  примененного  для  их  конструкций  сразу  по  ее  простановке,  например,  если  в
конструкции здания применены кирпичные колонны и стены с кирпичной кладкой, линия контура
колонны в области пересечения колонны и стены будет удалена.



Кнопка Перестроить после постановки в чертеж



Список Слой размещения



Пиктограмма Слой размещения

Функция доступна только при работе библиотеки совместно с Организатором проекта (см. раздел
2.6 на стр. 54).

Библиотека отрисовки планов зданий и сооружений



22

Список  позволяет  выбрать  слой  размещения  для  колонны.  При  размещении  объекта  библиотеки
производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).
При  деактивации  в  диалоге  Настройка  меню  Сервис  Организатора  проекта  переключателя
Показывать  невидимые слои  в  списке  Слой  размещения  отображаются  только  слои,  видимые  в
текущей Группе или Подгруппе структуры Организатора проекта.

После  задания  параметров  колонны  нажмите  кнопку  ОК  для  перехода  к  вставке  ее  изображения  в
чертеж. Для выхода из диалога без создания колонны нажмите кнопку Отмена
Во время вставки колонны на экране отображается ее фантом, позволяющий визуально контролировать
процесс вставки. За один вызов команды построения колонны вы можете вставить в чертеж несколько ее
изображений.
Для  завершения  построения  используйте  кнопку  Прервать  команду  на  Панели  специального
управления КОМПАС-ГРАФИК.
Для  редактирования  параметров  колонны  нужно  выполнить  двойной  щелчок  по  ней  левой  кнопкой
мыши, вызывающее появление диалога Колонна. При переопределении свойств колонны с сохранением
ее  положения  в  пространстве  чертежа  в  списке  Способ  построения  должна  быть  активирована  опция
Переопределить  макрообъект  (активна  «по  умолчанию»).  Если  наряду  с  изменением  параметров
требуется  также  переместить  колонну,  выберите  из  списка  Способ  построения  необходимый  способ
вставки.
Кроме того, изменить геометрическую ориентацию колонны в пространстве чертежа, можно с помощью
любой  из  девяти  HOT-точек,  совпадающих  геометрически  с  точками  привязки  при  вставке  и
активизирующихся при одиночном щелчке левой кнопкой мыши по ней.
Маркировка одной из точек соответствует стилю редактируемой колонны, например:

К1 — Колонна ж/б 400х400 ГОСТ 18979-90

2.1.2.2  Элемент ограждающих конструкций

Для  отрисовки  элемента  ограждающих  конструкций  запустите  команду  Элемент  ограждающих
конструкций
 или нажмите одноименную кнопку, подключенную к одной из пользовательских панелей.

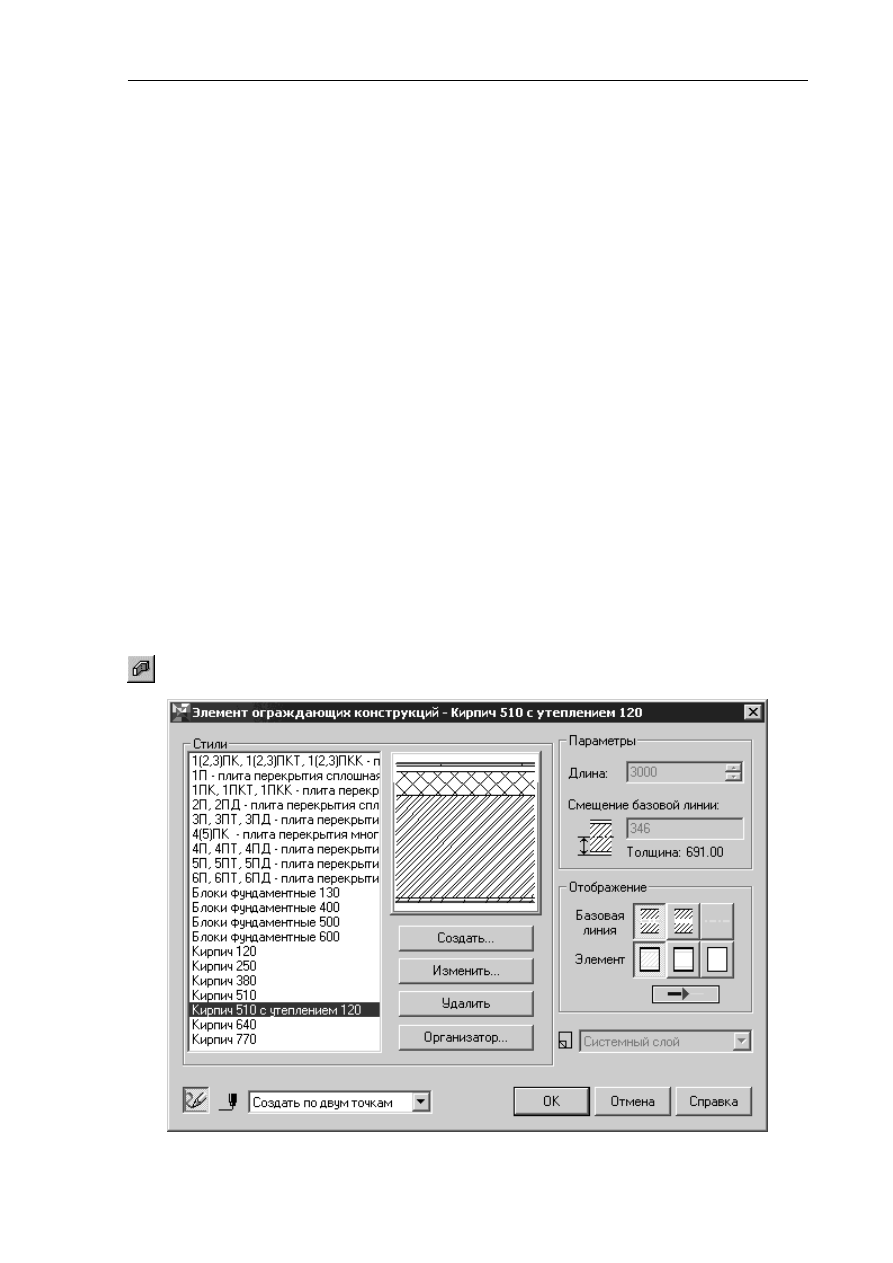

Откроется  диалог  Элемент ограждающих  конструкций  (рис.  2–6),  который  позволяет  выбрать  стиль
элемента ограждающих конструкций (стены, перекрытия, кровли) из библиотеки стилей.



Кнопка Элемент ограждающих конструкций



Рис. 2–6. Диалог Элемент ограждающих конструкций

Библиотека отрисовки планов зданий и сооружений



23

Поставка  Библиотеки  отрисовки  планов  зданий  и  сооружений  включает  данные  по  плитам
перекрытий  и  стеновым  панелям,  определяемым  в  соответствии  с  ГОСТ  9561-91  «Плиты  перекрытий
железобетонные  многопустотные  для  зданий  и  сооружений.  Технические  условия»,  ГОСТ  12767-94
«Плиты  перекрытий  железобетонные  сплошные  для  крупнопанельных  зданий.  Общие  технические
условия»,  ГОСТ  23486-79  «Панели  металлические  трехслойные  стеновые  с  утеплителем  из
пенополиуретана.  Технические  условия»,  ГОСТ  24524-80  «Панели  стальные  двухслойные  покрытий
здания  с  утеплителем  из  пенополиуретана.  Технические  условия».  Кроме  того,  проектировщик  может
сам  создавать  любые  одно-  и  многослойные  структуры  стен,  перекрытий,  кровель  и  сохранять  их  в
библиотеке стилей как для использования в текущем проекте, так и в дальнейшей проектной практике.

Опции диалога



Диалог  включает  в  себя  окно  с  перечнем  активированных  в  библиотеке  стилей  элементов
ограждающих  конструкций,  доступных  для  установки  в  пространстве  чертежа.  Перечень  стилей
может быть изменен (сужен, расширен) при помощи Организатора, вызываемого выбором кнопки
Организатор…  панели  Стили  диалога,  или  же  выбором  команды  Стили  в  окне  библиотеки
(кнопки Стили, подключенной к одной из пользовательских панелей).



Кнопка Стили

Для  выбранного  стиля  элемента  ограждающих  конструкций  (стены/перекрытия/кровли)
отображается эскиз, показывающий его структуру.



Кнопка Создать
Вызов диалога Стиль элемента ограждающих конструкций  для определения параметров вновь
создаваемого стиля элемента ограждающих конструкций.



Кнопка Изменить
Вызов  диалога  Стиль  элемента  ограждающих  конструкций  для  изменения  параметров
существующего  и  выделенного  подсветкой  в  списке  стилей  стиля  элемента  ограждающих
конструкций.



Кнопка Удалить
Удаление существующего и выделенного подсветкой в списке стилей стиля элемента ограждающих
конструкций.



Кнопка Организатор…
Вызов  диалога  Организатор  стилей  для  определения  перечня  стилей  элементов  ограждающих
конструкций, отображаемых в окне Стили диалога Элемент ограждающих конструкций



Панель Параметры
Панель  включает  в  свой  состав  окна  ввода,  определяющие  геометрию  элемента  ограждающих
конструкций выбранного стиля.



Поле Длина
Окно ввода, позволяющее определить длину элемента ограждающих конструкций, миллиметры.



Поле Смещение базовой линии
Базовая  линия — условная  линия,  находящаяся  внутри  контура  стены,  позволяющая  выполнять
точную привязку стены к характерным точкам при построении и в используемом в настоящее время
алгоритме  пересечения  стен,  влияющая  на  способ  «слияния»  слоев  многослойной  стены.  Иногда
базовая линия стены может совпадать с линией координационной оси, но это не обязательно. Для
правильной  отрисовки  библиотекой  узлов  Г-образного  и  Т-образного  пересечений  элементов
ограждающих  конструкций,  базовые  линии  должны  пересекаться  «чисто» — в  точке  и  без
«перехлеста» соответственно (см. раздел 2.1.2.2.1 на стр. 25).



Пиктограмма Смещение базовой линии стены



Панель Отображение
Панель включает в свой состав 7 кнопок, определяющих вид представления на чертеже выбранного
элемента  ограждающих  конструкций.  Кнопки  разделены  на  3  блока,  при  этом  внешний  вид
отрисованного элемента ограждающих конструкций определяется сочетанием настроек, сделанном
в каждом из блоков.



Группа Базовая линия

Библиотека отрисовки планов зданий и сооружений



24



При  нажатой  кнопке  Отобразить  базовую  линию  наносится  контур  элемента
ограждающих конструкций (ЭОК) с отображением базовой линии.



Кнопка Отобразить базовую линию



При  нажатой  кнопке  Отобразить  базовую  линию  наносится  контур  ЭОК  без
отображения базовой линии.



Кнопка Не отображать базовую линию



При нажатой кнопке Отобразить только базовую линию отображается только базовая
линия.



Кнопка Отобразить только базовую линию



Группа Элемент



Кнопка  Рисовать  полностью — показывать  структуру  одно-  и  многослойного  ЭОК  с
показом штриховок, соответствующих материалу каждого слоя.



Кнопка Рисовать полностью



Кнопка  Не  штриховать — показывать  структуру  одно-  и  многослойного  ЭОК  без
показа штриховок, соответствующих материалу каждого слоя.



Кнопка Не штриховать



Кнопка Рисовать контур — не показывать структуру ЭОК (только контур).



Кнопка Рисовать контур



Линия (опция представлена пиктограммой)
Кнопка  Контур  тонкой  линией — признак,  определяющий  стили  линий,  используемых  при
отрисовке текущего элемента ограждающих конструкций:



в  неактивном  состоянии  используются  стили  линий  «по  умолчанию» — основная  для
отображения  контура  стены/перекрытия/кровли,  тонкая — для  отображения  штриховки,
обозначающей ее материал;



в  активном  состоянии — стена/перекрытие/кровля  отрисовывается  в  тонких  линиях — для
представления  на  «подосновах»,  используемых,  например,  для  вычерчивания  планов
внутренних инженерных сетей.



Кнопка Контур тонкой линией



Список Способ построения



Пиктограмма Способ построения

Допускает установку трех способов построения ЭОК:



По двум точкам (заданием координат точки начала и конца базовой линии ЭОК);



По точке и длине (заданием точки вставки и длины);



По точке, длине и углу (заданием точки вставки, длины и угла наклона базовой линии).



Перестроить после постановки в чертеж (опция представлена пиктограммой)



Кнопка Перестроить после постановки в чертеж

Библиотека отрисовки планов зданий и сооружений



25

Кнопка  «по  умолчанию»  активирована,  что  вызывает  пересчет  элементов  ограждающих
конструкций  сразу  по  их  отрисовке,  корректное  отображение  их  взаимного  пересечения,  а  также
корректное отображения их пересечения с колоннами (на планах).



Список Слой размещения



Пиктограмма Слой размещения

Функция доступна только при работе библиотеки совместно с Организатором проекта
Список  позволяет  выбрать  слой  размещения  для  элементов  ограждающих  конструкций.  При
размещении объекта библиотеки производится контроль состояния атрибутов слоя (обеспечивается
Организатором проекта).
При  деактивации  в  диалоге  Настройка  меню  Сервис  Организатора  проекта  переключателя
Показывать  невидимые слои  в  списке  Слой  размещения  отображаются  только  слои,  видимые  в
текущей Группе или Подгруппе структуры Организатора проекта.

После  задания  параметров  элемента  ограждающих  конструкций  нажмите  кнопку  ОК  для  перехода  к
вставке  его  изображения  в  чертеж.  Для  выхода  из  диалога  без  создания  элемента  ограждающих
конструкций нажмите кнопку Отмена
Во  время  вставки  элемента  ограждающих  конструкций  на  экране  отображается  его  фантом,
позволяющий визуально контролировать процесс вставки.  За один вызов команды построения элемента
ограждающих конструкций вы можете вставить в чертеж несколько его изображений.
Для  завершения  построения  используйте  кнопку  Прервать  команду  на  Панели  специального
управления КОМПАС-ГРАФИК.
Для редактирования параметров элемента ограждающих конструкций нужно выполнить двойной щелчок
по нему левой кнопкой мыши, вызывающее появление диалога  Элемент ограждающих конструкций
При  переопределении  свойств  ЭОК  с  сохранением  его  положения  в  пространстве  чертежа  в  списке
Способ  построения  должна  быть  активирована  опция  Переопределить  макрообъект  (активна  «по
умолчанию»).  Если  наряду  с  изменением  параметров  требуется  также  переместить  ЭОК,  выберите  из
списка Способ построения необходимый способ вставки.
Кроме  того,  изменить  геометрическую  ориентацию  ЭОК  в  пространстве  чертежа,  можно  с  помощью
любой  из  семи  HOT-точек,  активизирующихся  при  одиночном  щелчке  левой  кнопкой  мыши  по  нему.
При этом точка с обозначением:

1  (точка,  совпадающая  с  началом  базовой  линии  ЭОК) — позволяет  изменить  длину  ЭОК  и  угол
наклона базовой линии ЭОК;
2  (точка,  совпадающая  с  концом  базовой  линии  ЭОК) — позволяет  изменить  длину  ЭОК  и  угол
наклона базовой линии ЭОК;
без маркировки (4 точки в углах контура ЭОК) — позволяют изменить длину ЭОК и угол наклона
базовой линии ЭОК;
Кирпич 640 (в качестве примера, имя стиля ЭОК; точка расположенная на середине базовой линии
ЭОК) — позволяет переместить ЭОК.

2.1.2.2.1  Пересечения элементов ограждающих конструкций

В  данном  разделе  рассматривается  техника  получения  корректного  Г-образного  и  Т-образного
пересечения  элементов  ограждающих  конструкций  (ЭОК),  при  котором  происходит  слияние
сопрягаемых слоев.
Для  упрощения  работы  рекомендуется  использовать  следующие  глобальные  привязки  в  КОМПАС-
ГРАФИК:
1.

Ближайшая точка,

2.

Середина,

3.

Пересечение,

4.

Выравнивание,

5.

Угловая привязка,

6.

Точка на кривой

или привязку по сетке с регулированием шага при построении.
Элементы  ограждающих  конструкций  при  этом  рекомендуется  рисовать  в  режиме  с  отображением
базовой линии стены.



Г-образное пересечение элементов

Библиотека отрисовки планов зданий и сооружений



26

Для корректного пересечения базовые линии ЭОК должны заканчиваться в одной точке.



Т-образное пересечение
Для  корректного  пересечения  базовые  линии  ЭОК  должны  пересекаться  без  «перехлеста»  с
соблюдением  привязки  Точка  на  кривой — конец  базовой  линии  одного  ЭОК  должен  лежать  на
базовой линии другого.

2.1.2.3  Окно

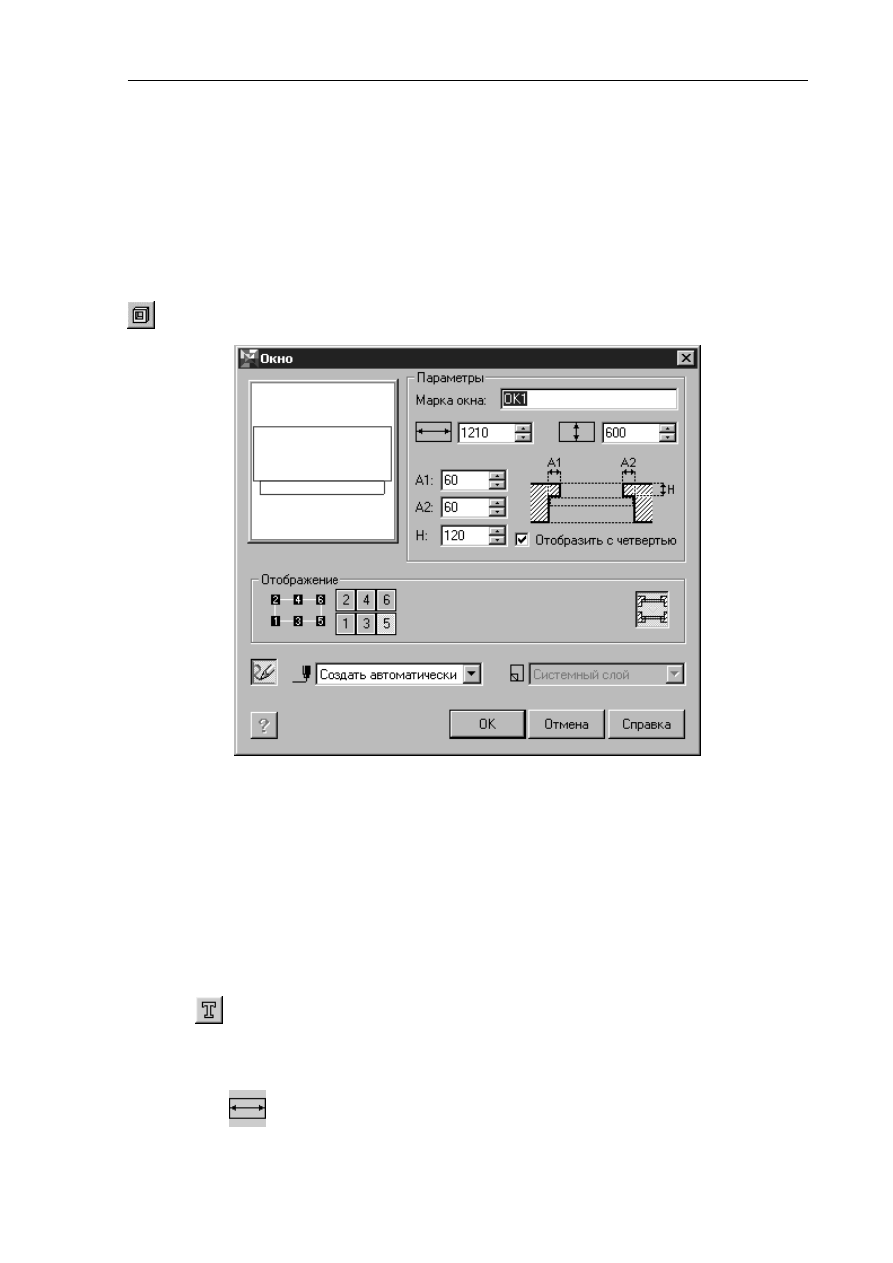

Для отрисовки окна запустите команду  Окно в окне библиотеки или нажмите одноименную кнопку  на
пользовательской  панели.  Появится  диалог  Окно  (Рис.  2–7),  в  котором  необходимо  ввести  параметры
создаваемого окна.



Кнопка Окно



Рис. 2–7. Диалог Окно

Опции диалога



Группа Параметры



Поле Марка окна
Область ввода, предназначенная для определения марки помещаемого в пространство чертежа
окна.  Правильность  ввода  марки  отслеживается  пользователем.  Марка  отображается  на
чертеже  в  виде  подсказки  у  одной  из  HOT-точек  при  выделении  окна,  однако  на  чертеж
автоматически  не  вносится.  Для  ввода  ее  в  пространство  чертежа  используйте  базовый
инструмент  КОМПАС-ГРАФИК  Ввод  текста  панели  инструментов  Размеры  и
технологические обозначения.




Кнопка Ввод текста



Параметры проема (опция представлена пиктограммами):



Ширина оконного проема — поле для ввода ширины оконного проема в миллиметрах.



Пиктограмма Ширина оконного проема



Ширина  стены — поле  для  ввода  ширины  стены  для  помещения  оконного  проема  в
миллиметрах — необязательный  для  ввода  параметр,  поскольку  при  вставке  объект

Библиотека отрисовки планов зданий и сооружений



27

способен  автоматически  распознавать  ширину  той  стены,  в  которую  производится
установка проема.



Пиктограмма Ширина стены



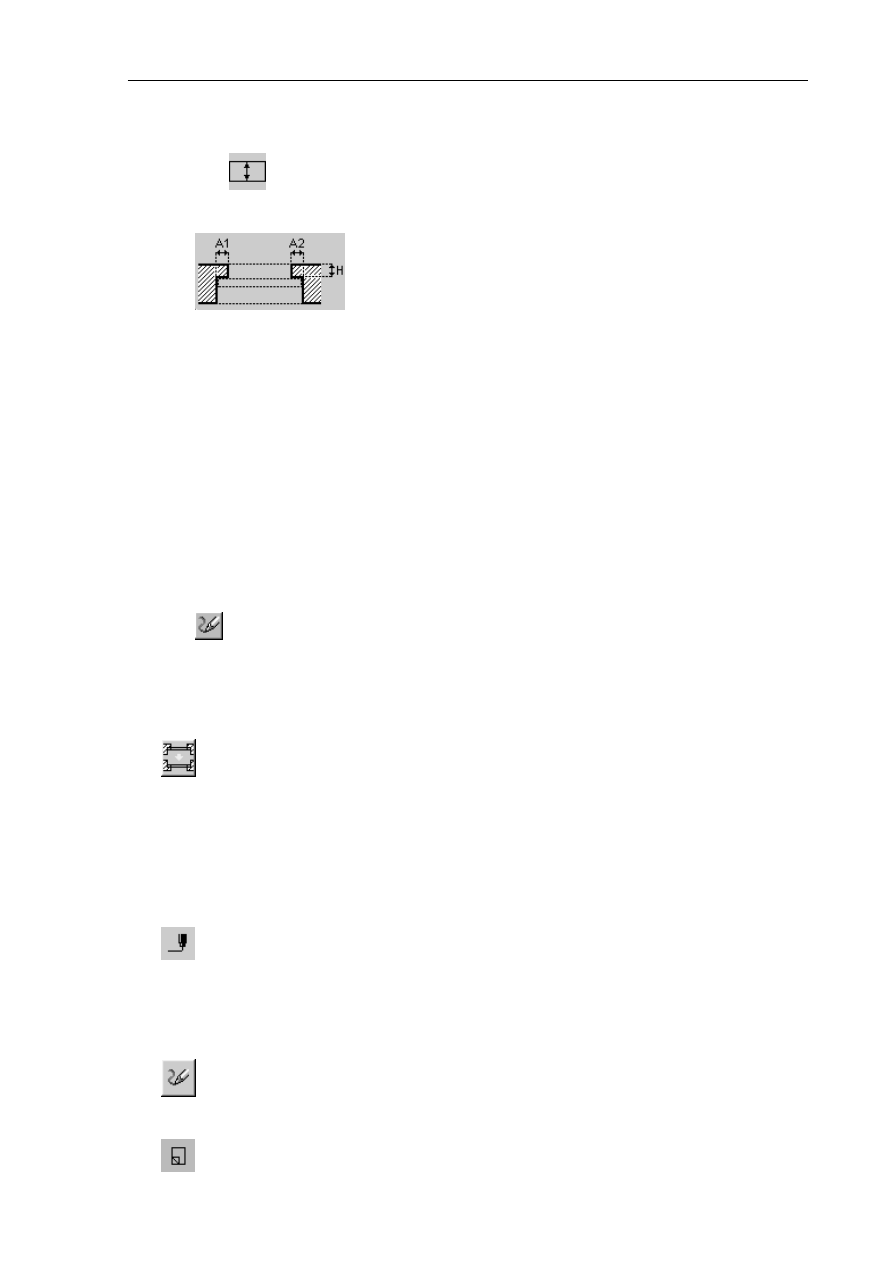

Параметры четверти (опция представлена пиктограммой)



Эскиз проема с определением параметров четверти

На эскизе (см. выше) представлены параметры четверти, где:
A1 — ширина  левой  (или  верхней/нижней  при  отрисовке  проема  на  разрезе)  четверти,
миллиметры;
A2 — ширина  правой  (или  верхней/нижней  при  отрисовке  проема  на  разрезе)  четверти,
миллиметры;
H — глубина четверти, миллиметры;
Отрисовка  проема  с  четвертью  возможна  при  активации  переключателя  Отобразить  с
четвертью
  панели  Параметры.  При  этом  в  соответствии  с  требованиями  ГОСТ  21.501-93
«Правила  выполнения  архитектурно-строительных  рабочих  чертежей»,  этот  вид  отрисовки
поддерживается  только  при  масштабе  вида  большем,  чем  1:200  (например,  1:100,  1:50).  При
использовании  масштаба  вида  1:200  или  менее,  библиотекой  автоматически  поддерживается
упрощенный  вид  отрисовки  оконных  проемов — без  четверти  и  без  отображения  линии
остекления.  Перестроение  чертежа  выполняется  с  помощью  функции  Перестроить
вызываемой одноименной командой в окне библиотеки, или кнопкой, подключенной к одной
из пользовательских панелей.



Кнопка Перестроить



Отображение
В  состав  панели  входят  6  кнопок,  определяющих  номер  точки  привязки  окна  при  вставке  его  в
пространство чертежа, а также кнопка Изменить ориентировку окна для изменения направления
четвертей оконного проема.



Кнопка Изменить ориентировку окна



Список Способ построения
Стандартный  диалог,  одинаковый  для  всех  объектов,  определяемых  средствами  библиотеки.  В
зависимости  от  способа  входа  в  диалог  определения  свойств  объекта,  в  данном  случае  окна:  при
первичном  их  определении  или  при  редактировании,  может  включать  одну  или  две  опции.  При
первичном  определении  параметров  окна  это  Создавать  автоматически,  что  позволяет  объекту
Окно автоматически распознавать пространственную  ориентацию и ширину той стены, в которую
производится его установка. Поле помечено пиктограммой Способ построения



Пиктограмма Способ построения



Перестроить после постановки в чертеж (опция представлена пиктограммой)
Кнопка Перестроить после постановки в чертеж «по  умолчанию» активирована, что вызывает
пересчет элементов ограждающих конструкций (стен) и корректное отображение оконного проема,
наложенного на стену, сразу по его простановке.



Кнопка Перестроить после постановки в чертеж



Список Слой размещения



Пиктограмма Слой размещения

Библиотека отрисовки планов зданий и сооружений



28

Функция доступна только при работе библиотеки совместно с Организатором проекта (см. раздел
2.6 на стр. 54).
Список  отображает  слой  размещения  для  окна.  Поскольку  окно  является  элементом  стены
(элемента ограждающих конструкций), его размещение производится в слой, являющийся текущим
для  указанного  типа  объектов  библиотеки  (ЭОК).  При  размещении  объекта  библиотеки
производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).
При  деактивации  в  диалоге  Настройка  меню  Сервис  Организатора  проекта  переключателя
Показывать  невидимые слои  в  списке  Слой  размещения  отображаются  только  слои,  видимые  в
текущей Группе или Подгруппе структуры Организатора проекта.



Кнопка Параметры
Активация кнопки позволяет вызвать диалог Параметры Окна

 Кнопка Параметры

После задания параметров окна нажмите кнопку  ОК для перехода к вставке его изображения в стену в
пространстве чертежа. Для выхода из диалога без создания окна нажмите кнопку Отмена
Во  время  вставки  окна  на  экране  отображается  его  фантом,  позволяющий  визуально  контролировать
процесс  вставки.  За  один  вызов  команды  построения  окна  вы можете  вставить  в  чертеж  несколько  его
изображений.
Для  завершения  построения  используйте  кнопку  Прервать  команду  на  Панели  специального
управления КОМПАС-ГРАФИК.
Для редактирования параметров окна нужно выполнить двойной щелчок по нему левой кнопкой мыши,
вызывающее появление диалога Окно. При переопределении свойств окна с сохранением его положения
в пространстве чертежа в списке Способ построения должна быть активирована опция Переопределить
макрообъект
  (активна  «по  умолчанию»).  Если  наряду  с  изменением  параметров  требуется  также
переместить окно, выберите из списка Способ построения опцию Создавать автоматически
Кроме  того,  изменить  координаты  точки  вставки  окна  внутри  той  стены,  куда  оно  было  помещено
первоначально, можно с помощью любой из шести HOT-точек, совпадающих геометрически с точками
привязки при вставке и активизирующихся при одиночном щелчке левой кнопкой мыши по нему.
Маркировка одной из точек соответствует стилю редактируемого окна, например:

ОК1

При  этом  при  перемещении  не  производится  автоматического  пересчета  пересечения  элемента
ограждающих  конструкций  (стены)  и  окна,  что  вызывает  некорректное  изображение  старой  и  новой
областей  пересечения.  Для  пересчета  пересечения  используйте  команду  Перестроить  в  окне
библиотеки или одноименную кнопку, подключенную к одной из пользовательских панелей.



Кнопка Перестроить

2.1.2.4  Дверь

Для отрисовки элемента Дверь запустите команду Дверь в окне библиотеки или нажмите одноименную
кнопку, подключенную к одной из пользовательских панелей. Откроется диалог Дверь (рис. 2–8). Диалог
позволяет осуществлять выборку вида конструктива заполнения дверного проема из ряда конструктивов,
определенного  в  соответствии  с  ГОСТ  21.501-93  «Правила  выполнения  архитектурно-строительных
рабочих чертежей» и определять параметры проема и заполнения.



Кнопка Дверь

Библиотека отрисовки планов зданий и сооружений



29

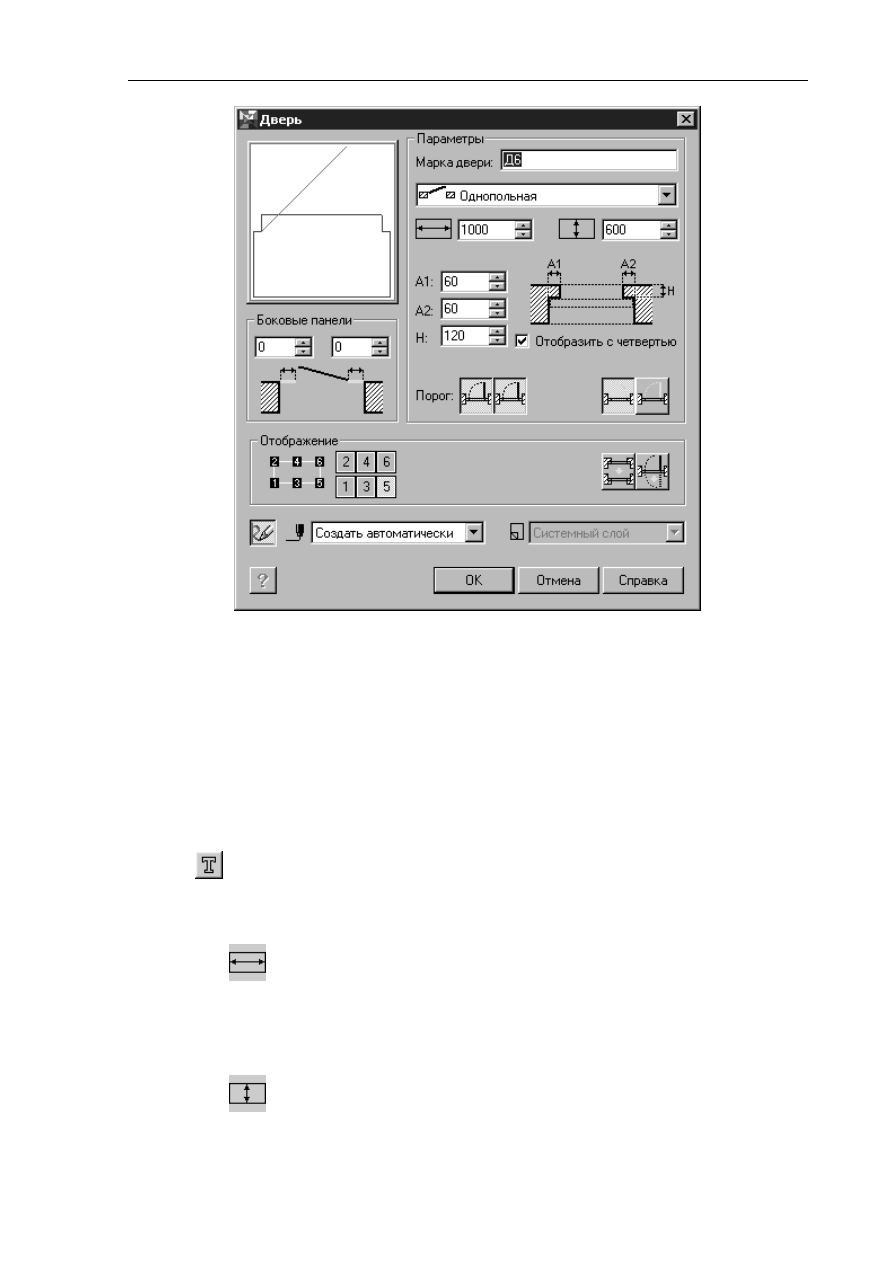

Рис. 2–8. Диалог Дверь

Опции диалога



Группа Параметры



Марка двери
Окно  ввода,  предназначенное  для  определения  марки  помещаемой  в  пространство  чертежа
двери.  Правильность  ввода  марки  отслеживается  пользователем.  Марка  отображается  на
чертеже  в  виде  подсказки  у  одной  из  HOT-точек  при  выделении  двери,  однако  на  чертеж
автоматически  не  вносится.  Для  ввода  ее  в  пространство  чертежа  используйте  базовый
инструмент  КОМПАС-ГРАФИК  Ввод  текста  панели  инструментов  Размеры  и
технологические обозначения



Кнопка Ввод текста



Параметры проема (опция представлена пиктограммами)



В поле Ширина дверного проема вводится ширина в миллиметрах.



Пиктограмма Ширина дверного проема



Поле  Ширина  стены  для  помещения  дверного  проема — вводится  ширина  в
миллиметрах.  Это  необязательный  для  ввода  параметр,  поскольку  при  вставке  объект
способен  автоматически  распознавать  ширину  той  стены,  в  которую  производится
установка проема.



Пиктограмма Ширина стены для помещения дверного проема



Конструктив заполнения (опция представлена списком)

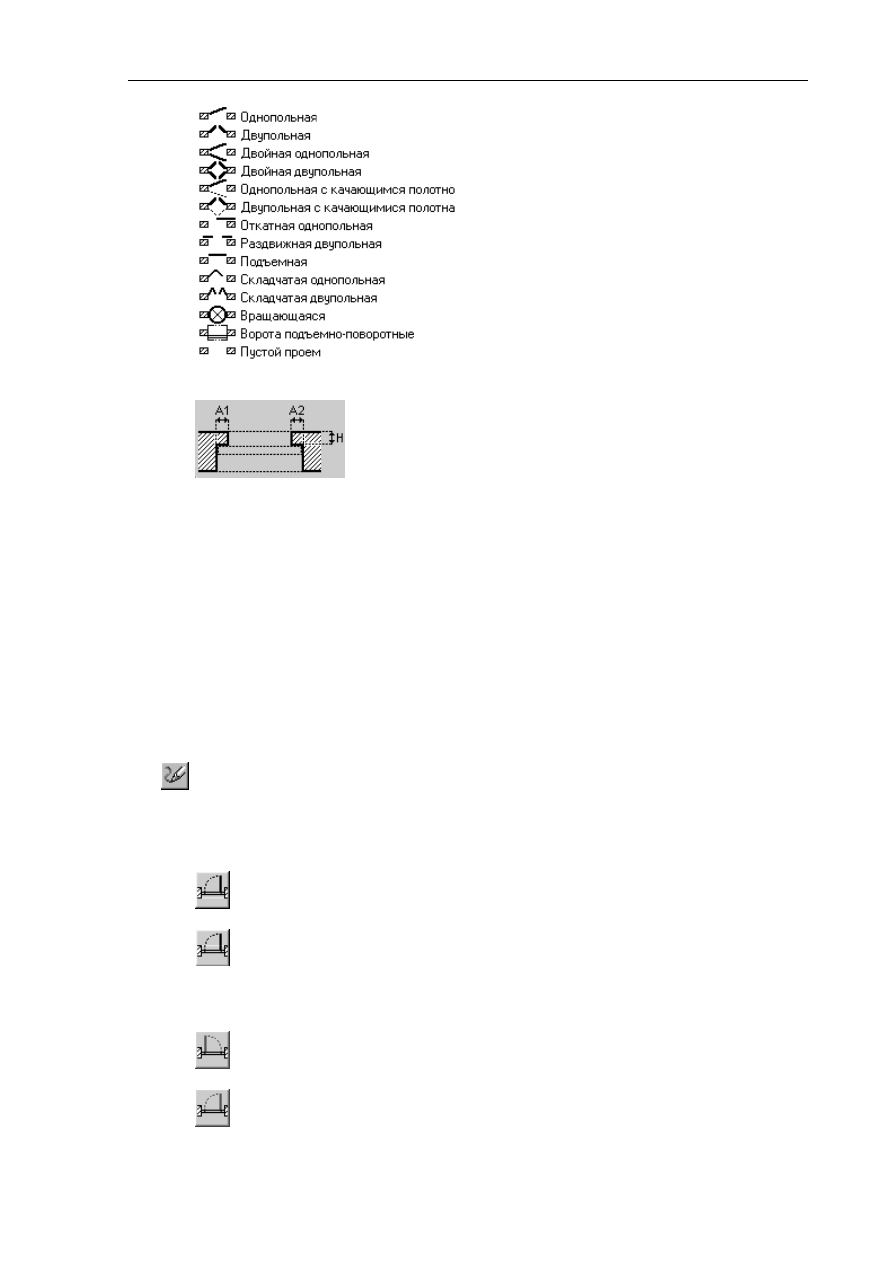

Перечень  конструктивов  заполнений  дверных  проемов  в  соответствии  с  ГОСТ  21.501-93
«Правила выполнения архитектурно-строительных рабочих чертежей»:

Библиотека отрисовки планов зданий и сооружений



30





Параметры четверти (опция представлена пиктограммой)



Эскиз проема с определением параметров четверти

На эскизе (см. выше) представлены параметры четверти:
A1 — ширина  левой  (или  верхней/нижней  при  отрисовке  проема  на  разрезе)  четверти,
миллиметры;
A2 — ширина  правой  (или  верхней/нижней  при  отрисовке  проема  на  разрезе)  четверти,
миллиметры;
H — глубина четверти, миллиметры;

Отрисовка проема с четвертью возможна при активации переключателя Отобразить с четвертью
панели  Параметры.  При  этом,  в  соответствии  с  требованиями  ГОСТ  21.501-93  «Правила
выполнения  архитектурно-строительных  рабочих  чертежей»,  этот  вид  отрисовки  поддерживается
только  при  масштабе  вида  большем,  чем  1:200  (например,  1:100,  1:50).  При  использовании
масштаба  вида  1:200  или  менее,  библиотекой  автоматически  поддерживается  упрощенный  вид
отрисовки  дверных  проемов — без  четверти.  Перестроение  чертежа  выполняется  с  помощью
функции  Перестроить,  вызываемой  одноименной  командой  в  окне  библиотеки,  или  кнопкой,
подключенной к одной из пользовательских панелей.



Кнопка Перестроить



Порог
Две  кнопки  позволяют  отобразить  линию  перепада  отметок  высоты  по  внешней  стороне
проема, внутренней стороне проема, по обе стороны проема.



Кнопка, определяющая линию перепада отметок высоты по внутренней стороне проема;



Кнопка, определяющая линию перепада отметок высоты по внешней стороне проема.



Открывание
Две кнопки позволяют изменить направление открывания двери.



Кнопка Левая дверь



Кнопка Правая дверь



Боковые панели

Библиотека отрисовки планов зданий и сооружений



31



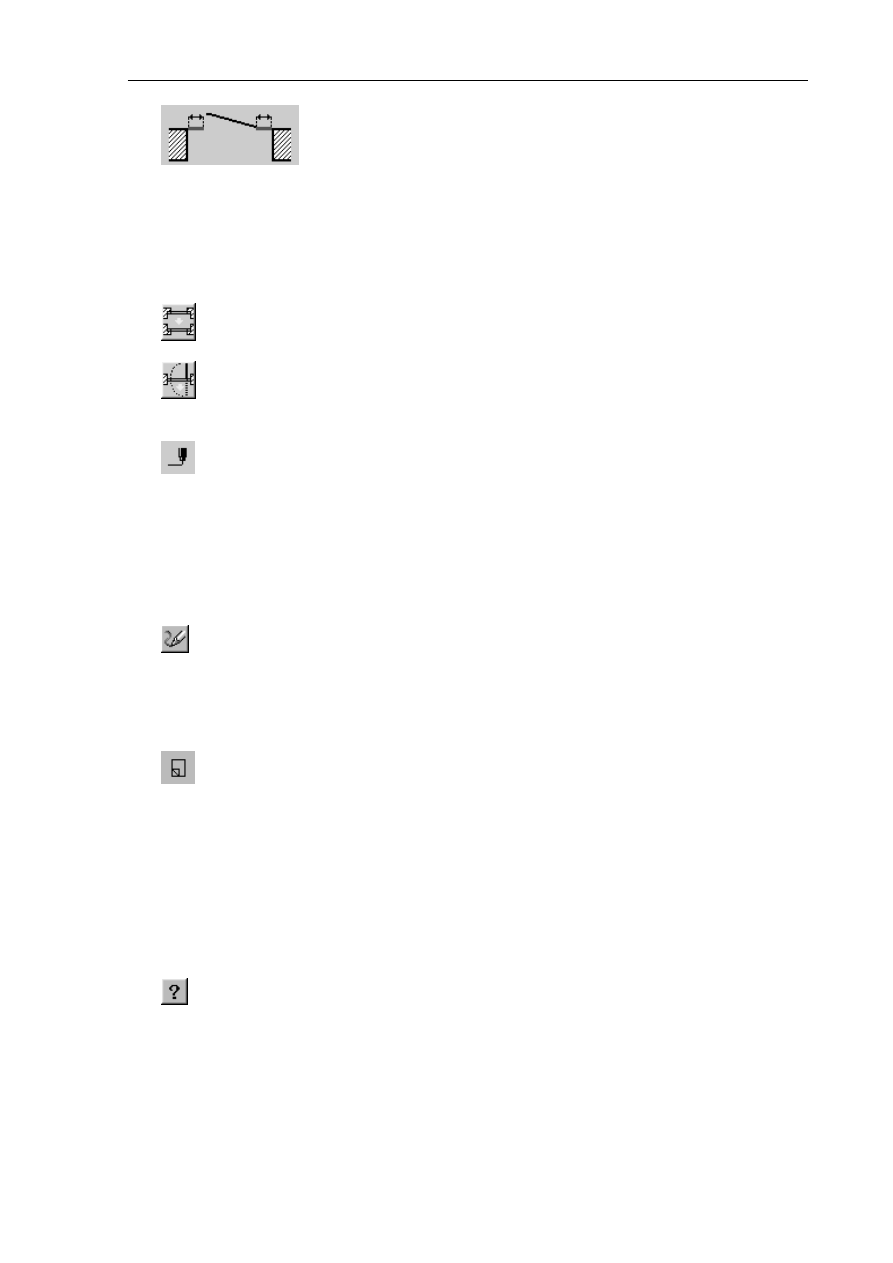

Эскиз проема с обозначением боковых панелей

Окна ввода панели позволяют определить ширину левой и правой боковой панели.



Отображение
В  состав  панели  входят  6  кнопок,  определяющих  номер  точки  привязки  двери  при  вставке  ее  в
пространство  чертежа,  а  также  кнопки  Изменить  ориентировку  четверти  для  изменения
направления  четвертей  дверного  проема  и  Изменить  ориентировку  двери  для  изменения
направления открывания дверного полотна — внутрь/наружу.



Кнопка Изменить ориентировку четверти



Кнопка Изменить ориентировку двери



Список Способ построения



Пиктограмма Способ построения

Стандартный  диалог,  одинаковый  для  всех  объектов,  определяемых  средствами  библиотеки.  В
зависимости от  способа входа в диалог определения свойств объекта, в данном случае двери: при
первичном  их  определении  или  при  редактировании,  может  включать  одну  или  две  опции.  При
первичном  определении  параметров  двери  это  Создавать  автоматически,  что  позволяет
автоматически распознавать объекту  Дверь пространственную ориентацию и ширину той стены, в
которую производится ее установка.



Перестроить после постановки в чертеж (опция представлена пиктограммой)



Кнопка Перестроить после постановки в чертеж

Кнопка  «по  умолчанию»  активирована,  что  вызывает  пересчет  элементов  ограждающих
конструкций (стен) и корректное отображение дверного проема, наложенного на стену, сразу по его
простановке.



Список Слой размещения



Пиктограмма Слой размещения

Функция доступна только при работе библиотеки совместно с Организатором проекта
Список  отображает  слой  размещения  для  двери.  Поскольку  дверь  является  элементом  стены
(элемента ограждающих конструкций), его размещение производится в слой, являющийся текущим
для  указанного  типа  объектов  библиотеки  (ЭОК).  При  размещении  объекта  библиотеки
производится контроль состояния атрибутов слоя (обеспечивается Организатором проекта).
При  деактивации  в  диалоге  Настройка  меню  Сервис  Организатора  проекта  переключателя
Показывать  невидимые слои  в  списке  Слой  размещения  отображаются  только  слои,  видимые  в
текущей Группе или Подгруппе структуры Организатора проекта.



Параметры



Кнопка Параметры

Активация кнопки позволяет вызвать диалог Параметры Двери

После задания параметров двери нажмите кнопку  ОК для перехода к вставке ее изображения в стену в
пространстве чертежа. Для выхода из диалога без создания двери нажмите кнопку Отмена
Во  время  вставки  двери  на  экране  отображается  ее  фантом,  позволяющий  визуально  контролировать
процесс  вставки.  За  один  вызов  команды  построения  двери  вы можете  вставить  в  чертеж  несколько  ее
изображений.
Для  завершения  построения  используйте  кнопку  Прервать  команду  на  Панели  специального
управления КОМПАС-ГРАФИК.

Библиотека отрисовки планов зданий и сооружений



32

Для редактирования параметров двери нужно выполнить двойной щелчок по ней левой кнопкой мыши,
вызывающее появление диалога Дверь. При переопределении свойств двери с сохранением ее положения
в пространстве чертежа в списке Способ построения должна быть активирована опция Переопределить
макрообъект
  (активна  «по  умолчанию»).  Если  наряду  с  изменением  параметров  требуется  также
переместить дверь, выберите из списка Способ построения опцию Создавать автоматически
Кроме  того,  изменить  координаты  точки  вставки  двери  внутри  той  стены,  куда  она  была  помещена
первоначально, можно с помощью любой из шести  HOT-точек, совпадающих геометрически с точками
привязки при вставке и активизирующихся при одиночном щелчке левой кнопкой мыши по ней.
Маркировка одной из точек соответствует стилю редактируемой двери, например:

Д1

При  этом  при  перемещении  не  производится  автоматического  пересчета  пересечения  элемента
ограждающих  конструкций  (стены)  и  двери,  что  вызывает  некорректное  изображение  старой  и  новой
областей  пересечения.  Для  пересчета  пересечения  используйте  команду  Перестроить  в  окне
библиотеки или одноименную кнопку, подключенную к одной из пользовательских панелей.

2.1.2.5  Лестница

Для  отрисовки  лестницы  запустите  команду  Лестница  в  окне  библиотеки  или  нажмите  одноименную
кнопку, подключенную к одной из пользовательских панелей. Откроется диалог Лестница (рис. 2–9).



Кнопка Лестница

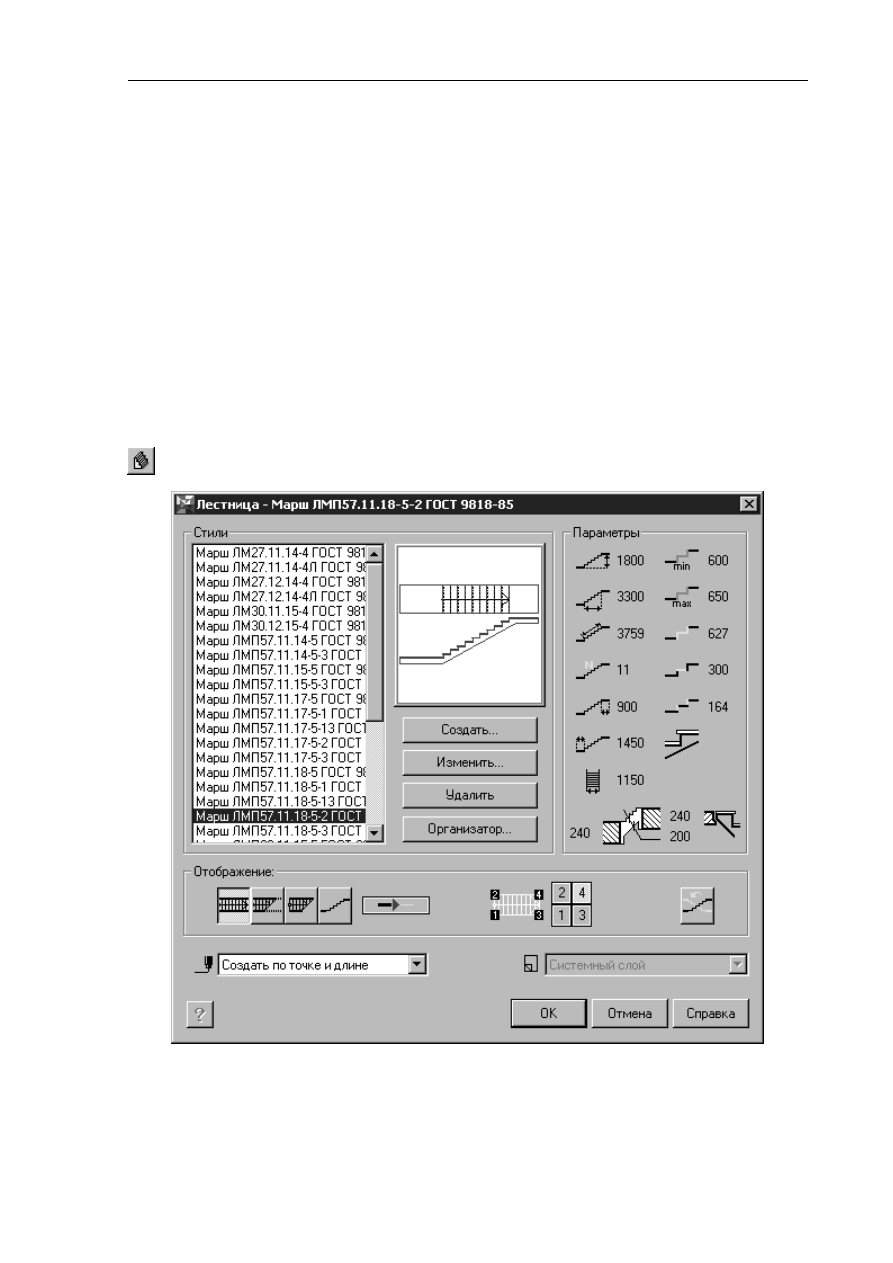

Рис. 2–9. Диалог Лестница

Диалог позволяет осуществлять выборку прямого лестничного марша из библиотеки стилей.
Поставка  Библиотеки  отрисовки  планов  зданий  и  сооружений  включает  данные  по  прямым
лестничным  маршам,  определяемым  в  соответствии  с  ГОСТ  9818-85*  «Марши  и  площадки  лестниц
железобетонные.  Технические  условия».  Кроме  того,  проектировщик  может  сам  создавать  любые















содержание   ..   1  2  3   ..
