Библиотека  отрисовки  планов  зданий  и  сооружений  предназначена  для  выпуска  несложных
поэтажных планов как при новом проектировании, так и при реконструкции. При этом редактирование
можно  производить  на  основе  имеющегося  плана,  выполненного  в  любой  CAD-системе.  План
включается в пространство чертежа при помощи встроенного в КОМПАС-ГРАФИК конвертера файлов
форматов  DXF/DWG  (AllPlan  FT — продукт  компании  NEMETSCHEK  AG  (Германия),  партнера
компании АСКОН на рынке строительного проектирования и конструирования, ArchiCAD, AutoCAD) или
на основе сканированного плана, помещенного в пространство чертежа как растровая подложка.
Библиотека отрисовки планов зданий и сооружений может быть использована для выпуска проектной
документации комплектов АС и АР, а также для выпуска поэтажных планов, используемых в качестве
«подосновы» при проектировании внутренних инженерных сетей. В частности, возможна ее совместная
работа с библиотекой проектирования систем вентиляции.
Созданные планы этажей могут быть также экспортированы в другие CAD-системы, например,  AllPlan
FT, AllKlima 17.X, AutoCAD для решения специальных задач.
Библиотека функционирует в программной среде КОМПАС-ГРАФИК 6.Х и реализует требования ГОСТ
21.101-97  «СПДС.  Основные  требования  к  проектной  и  рабочей  документации»,  ГОСТ  21.501-93
«Правила выполнения архитектурно-строительных рабочих чертежей».

1.2 Использование прикладной библиотеки

Существует  огромное  количество  деталей  и  узлов,  абсолютно  подобных  по  своей  геометрии  и
отличающихся лишь своими параметрами — размерами.
Для  упрощения  и  ускорения  разработки  чертежей,  содержащих  типовые  и  стандартизованные  детали
(крепеж,  пружины,  подшипники,  резьбовые  отверстия,  канавки,  элементы  электросхем,  строительные
конструкции и т.п.) очень удобно применять готовые параметрические библиотеки.
Библиотека — это  приложение,  созданное  для  расширения  стандартных  возможностей  КОМПАС-
ГРАФИК и работающее в его среде. Типичными примерами приложений являются поставляемая вместе
с  системой  библиотека  KOMPAS.RTW  (она  содержит  функции  построения  часто  встречающихся
геометрических  фигур,  гладких  и  резьбовых  отверстий  и  т.д.),  а  также  отдельный  продукт  семейства
КОМПАС  6 — Библиотека  стандартных  машиностроительных  элементов,  значительно
ускоряющая проектирование сборочных единиц и оформление сборочных чертежей.
Прикладная  библиотека  может  быть  создана  в  одной  из  стандартных  сред  программирования  для
Windows  (Borland  C++,  Microsoft  Visual  C++,  Borland  Pascal  и  т.д.)  с  использованием  функций
специального  комплекта  разработки  приложений  КОМПАС-МАСТЕР  6.  По  своей  архитектуре
библиотека является стандартным динамически подключаемым модулем (DLL) Windows. По умолчанию
файлы библиотек имеют расширения *.DLL или *.RTW.
В прикладных библиотеках через языковые средства могут использоваться все возможности КОМПАС-
ГРАФИК,  предоставляемые  при  интерактивной  работе  (создание  и  редактирование  объектов,  работа  с
моделью документа, открытие и сохранение чертежей и фрагментов и т.д.)
Следует  отметить,  что  возможности  использования  библиотек  отнюдь  не  ограничиваются  простым
вводом  в  чертеж  параметризованных  стандартных  элементов.  Библиотека  может  представлять  собой
сложную,  ориентированную  на  конкретную  задачу  подсистему  автоматизированного  проектирования,
которая после выполнения проектных расчетов формирует готовые конструкторские документы или их
комплекты.  Можно  сказать,  что  в  виде  прикладных  библиотек  вполне  реально  разрабатывать  целые
СAПP объектов определенного класса.
КОМПАС-ГРАФИК не накладывает никаких ограничений на размер и сложность функций библиотек, а
скорость исполнения библиотечных функций зависит в основном от характеристик компьютера (объем
оперативной памяти, скорость доступа к жесткому диску и т.д.)
КОМПАС-ГРАФИК  поддерживает  одновременную  работу  с  несколькими  подключенными
библиотеками. Режимы работы с библиотекой могут быть различными (окно, диалог, меню или панель).

Библиотека отрисовки планов зданий и сооружений

После подключения библиотеки к системе пользователь выбирает нужную функцию из ее каталога и
запускает на исполнение.

1.3 Основной принцип работы библиотеки

Инструменты библиотеки позволяют выполнить:



Разбивку осей (для любого по сложности здания) — проектировщик может использовать сетки
прямых и концентрических/радиальных осей и одиночные оси.



Установить  колонны  круглого  или  прямоугольного  сечения.  В  поставке  библиотеки  сделана
выборка  колонн  из  размерного  ряда  колонн,  определяемого  ГОСТ  25628-90  «Колонны
железобетонные  для  одноэтажных  зданий  предприятий. Технические  условия»  и  ГОСТ  18979-90*
«Колонны железобетонные для многоэтажных зданий. Технические условия».



Отрисовывать ограждающие конструкции: на планах — стены, на разрезах — стены, перекрытия и
кровли  с  использованием  инструмента  Элемент  ограждающих  конструкций.  При  этом
проектировщик  может  произвольно  определять  структуру  стены,  набирая  ее  из  штриховок,
отождествляемых  с  определенными  материалами,  и  задавая  толщину  каждого  образующего
конструкцию стены слоя материала.
В  поставке  библиотеки  сделана  выборка  элементов  ограждающих  конструкций,  определяемых
ГОСТ  9561-91  «Плиты  перекрытий  железобетонные  многопустотные  для  зданий  и  сооружений.
Технические  условия»,  ГОСТ  12767-94  «Плиты  перекрытий  железобетонные  сплошные  для
крупнопанельных  зданий.  Общие  технические  условия»,  ГОСТ  23486-79  «Панели  металлические
трехслойные стеновые с  утеплителем из пенополиуретана. Технические  условия», ГОСТ 24524-80
«Панели стальные двухслойные покрытий здания с утеплителем из пенополиуретана. Технические
условия».
ПРИНЯТЫЕ УПРОЩЕНИЯ:
В  настоящей  версии  возможна  отрисовка  только  прямолинейных  участков  стен.  Участок
концентрической стены может быть аппроксимирован N прямолинейными участками.



Выполнить устройство оконных и дверных проемов с заполнением. Отрисовка проемов, типы
заполнения — по ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных рабочих
чертежей».



Выполнить  установку  лестниц.  В  поставке  библиотеки  сделана  выборка  типоразмеров  прямых
лестничных маршей, определяемых в соответствии с ГОСТ 9818-85* «Марши и площадки лестниц
железобетонные.  Технические  условия».  Кроме  того,  проектировщик  может  сам  создавать
лестничные марши, библиотека использует механизм оптимизации геометрии лестницы на основе
соотношения  (2H+S)

min

≤ (2H+S)

расч

≤ (2H+S)

max

, где Н — высота подступенка, мм, S — ширина

проступи, мм.
ПРИНЯТЫЕ УПРОЩЕНИЯ:
В настоящей версии возможна работа только с прямыми лестничными маршами.

Используемые  для  определения  параметров  объектов  стили  стен,  колонн,  лестниц  и  т.п.  образуют
библиотеку  стилей,  являющуюся  составной  частью  Библиотеки  отрисовки  планов  зданий  и
сооружений.  Использование  Организатора  стилей  (см.  раздел  2.5  на  стр.  53),  запускаемого  кнопкой
Стили,  позволяет  делать  выборку  стилей  объектов  для  использования  в  текущем  файле  чертежа
(проекта).

Кнопка Стили

В  зависимости  от  назначения  выпускаемого  плана  (входит  ли  он  как  план  этажа  в  комплекты  АС,  АР,
или  используется  в  качестве  «подосновы»),  в  любой  момент  времени  можно  изменить  его  вид
отображения, например, погасить штриховки стен и  отрисовать контуры всех объектов тонкой линией,
используя для этого функцию Перестроить (см. раздел 2.2.2.1 на стр. 43).

Кнопка Перестроить

Наряду с планами библиотека также позволяет отрисовывать разрезы зданий и сооружений и, благодаря
входящему в комплект библиотеки собранию типовых узлов строительных конструкций, упрощать
процесс деталировки некоторых характерных узлов.

Библиотека отрисовки планов зданий и сооружений

1.4 Требования к программному обеспечению

Для работы приложения требуется чертежно-конструкторская система КОМПАС версии не ниже 6.0.
При установке КОМПАС в составе прикладных библиотек должна быть выбрана Библиотека
отрисовки планов зданий и сооружений.

1.5 Подключение и запуск приложения

Приложение реализовано в виде прикладной КОМПАС-библиотеки Arch.rtw.
Все команды библиотеки выполняются в среде системы КОМПАС. Это значит, что для работы с
библиотекой должен быть запущен КОМПАС.
Чтобы функции библиотеки были доступны пользователю, ее требуется подключить к системе
КОМПАС.
Для подключения и запуска библиотеки выполните следующие действия.
1.

Запустите КОМПАС-ГРАФИК.

Вызовите из меню Сервис команду Менеджер библиотек....

На экране появится окно Менеджера библиотек.

В списке разделов библиотек (в верхней части окна Менеджера) выделите раздел Строительство,
инженерные сети и коммуникации. При этом в списке библиотек (в нижней части окна
Менеджера) появится перечень библиотек выделенного раздела.

В списке библиотек выделите строку Библиотека отрисовки планов зданий и сооружений и
вызовите команду Подключить контекстного меню.
Для быстрого подключения выбранной библиотеки можно щелкнуть мышью в поле рядом с ее
названием в списке.

Выбранная  библиотека  подключается  в  установленном  для  нее  режиме:  меню,  окно,  диалог  или
панель. В поле рядом с названием библиотеки появляется красная «галочка»  — признак того, что
библиотека  подключена.  «Галочкой»  помечается  также  название  команды  Подключить  в  меню
Менеджера.

Произведите двойной щелчок мыши на названии библиотеки в списке.

Библиотека запустится в установленном режиме. Название библиотеки появится в разделе меню
Библиотеки.

1.6 Формирование состава пользовательской панели

При частом использовании библиотеки для быстрого доступа к ее командам рекомендуется создать
пользовательскую панель.
Формирование пользовательской панели возможно только при подключенной библиотеке.
Для создания пользовательской панели выполните следующие действия.
1.

Вызовите из меню Сервис команду Настройка системы….

В появившемся диалоге настройки параметров системы перейдите на вкладку Панели
инструментов (рис. 1–1) и нажмите кнопку Новая... Появится диалог Название панели
инструментов.

Введите название новой панели и нажмите кнопку Применить. На экране появится новая панель.

Перейдите на вкладку Команды (рис. 1–2).

В списке Категории выберите название библиотеки. При этом в списке Команды появятся
команды данной библиотеки.

Выделите нужную команду мышью. Нажав и удерживая левую кнопку мыши, перетащите значок
команды на панель инструментов, где отпустите кнопку мыши. Значок команды будет скопирован
на панель инструментов. Последовательно скопируйте на панель инструментов все необходимые
вам команды.

Закройте диалог Настройка интерфейса кнопкой Закрыть.

Разместите  панель  инструментов  на  экране  таким  образом,  чтобы  работать  было  удобно  (при
приближении  панели  к  краю  экрана,  она  «прилипает»  к  нему  и  занимает  минимум  места).  При
использовании  нескольких  пользовательских  панелей  их  можно  сгруппировать.  Для  этого  нужно
завести  новую  панель  над  уже  «закрепленной»  у  края  окна.  В  результате  панели  будут

Библиотека отрисовки планов зданий и сооружений

сгруппированы, а над панелями появятся кнопки переключения между ними — для отображения
нужной панели необходимо нажать соответствующую кнопку.

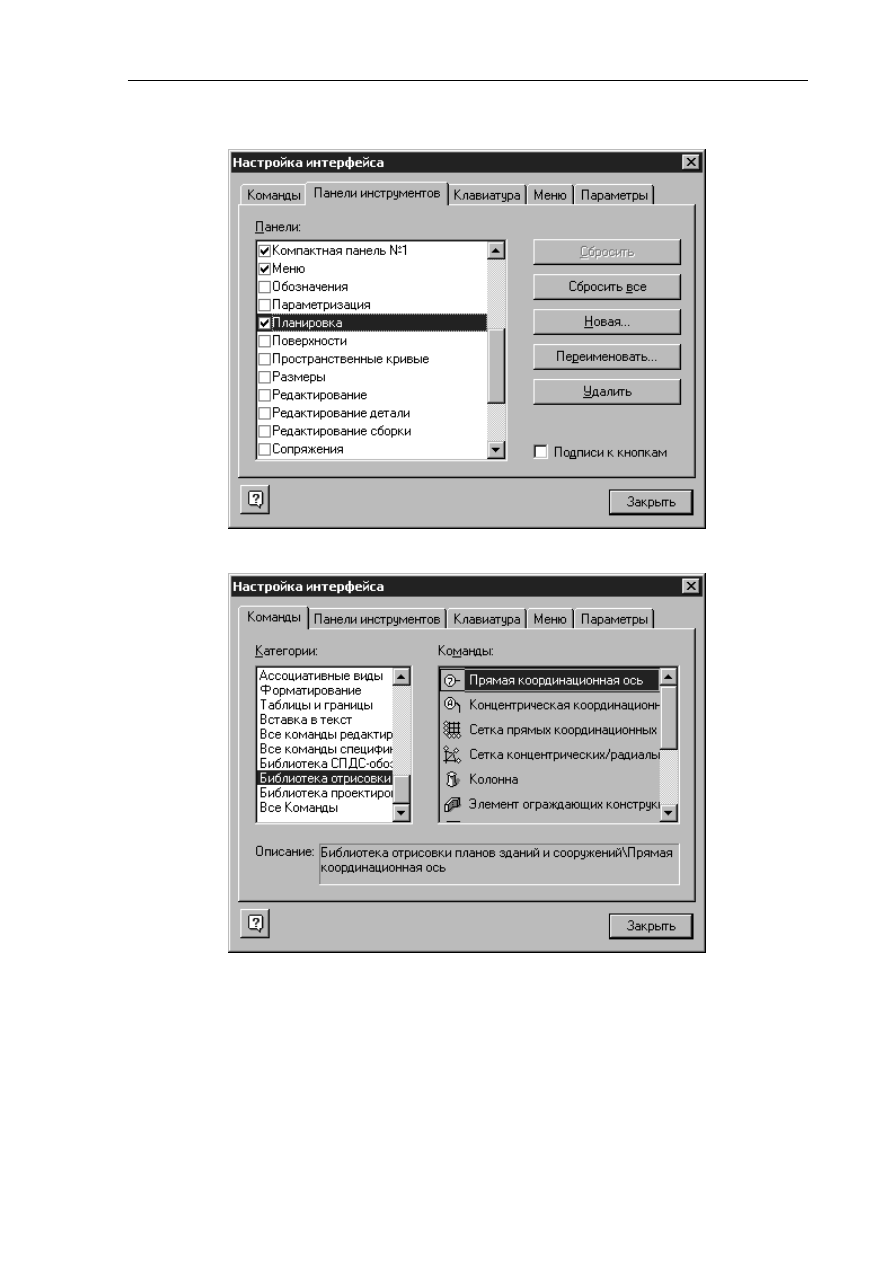

Рис. 1–1. Вкладка Панели инструментов

Рис. 1–2. Вкладка Команды

1.7 Общие сведения о прикладных библиотеках КОМПАС

1.7.1 Режимы работы с библиотекой

КОМПАС-ГРАФИК обеспечивает четыре различных режима работы с подключенной библиотекой —
окно, диалог, меню и панель. В каждом конкретном случае режим работы выбирается пользователем из
соображений удобства. Переключение режима работы с библиотекой может быть выполнено в любой
момент, даже во время выполнения какой-либо библиотечной функции.
В режиме меню структура библиотеки отображается в виде стандартного иерархического меню.

Библиотека отрисовки планов зданий и сооружений

Если  установлен  режим  диалога,  на  экране  находится  диалоговое  окно,  в  левой  части  которого
отображается список команд текущей библиотеки. Команды могут быть сгруппированы по разделам. В
правой  части  диалога  отображаются  слайды,  облегчающие  поиск  нужной  команды.  Чтобы  вернуться  к
обычной работе с системой, необходимо обязательно завершить диалог библиотеки.
В режиме  окна структура библиотеки отображается в стандартном окне Windows. Вы можете изменять
размер  окна  библиотеки,  а  также  сворачивать  (минимизировать)  его,  оставляя  на  экране  только
пиктограмму.  Основное  преимущество  режима  окна  состоит  в  том,  что, в  отличие  от  режимов  меню  и
диалога,  библиотека  и  основная  система  работают  одновременно.  Можно  динамически  переходить  от
основных команд системы к функциям библиотеки и наоборот.

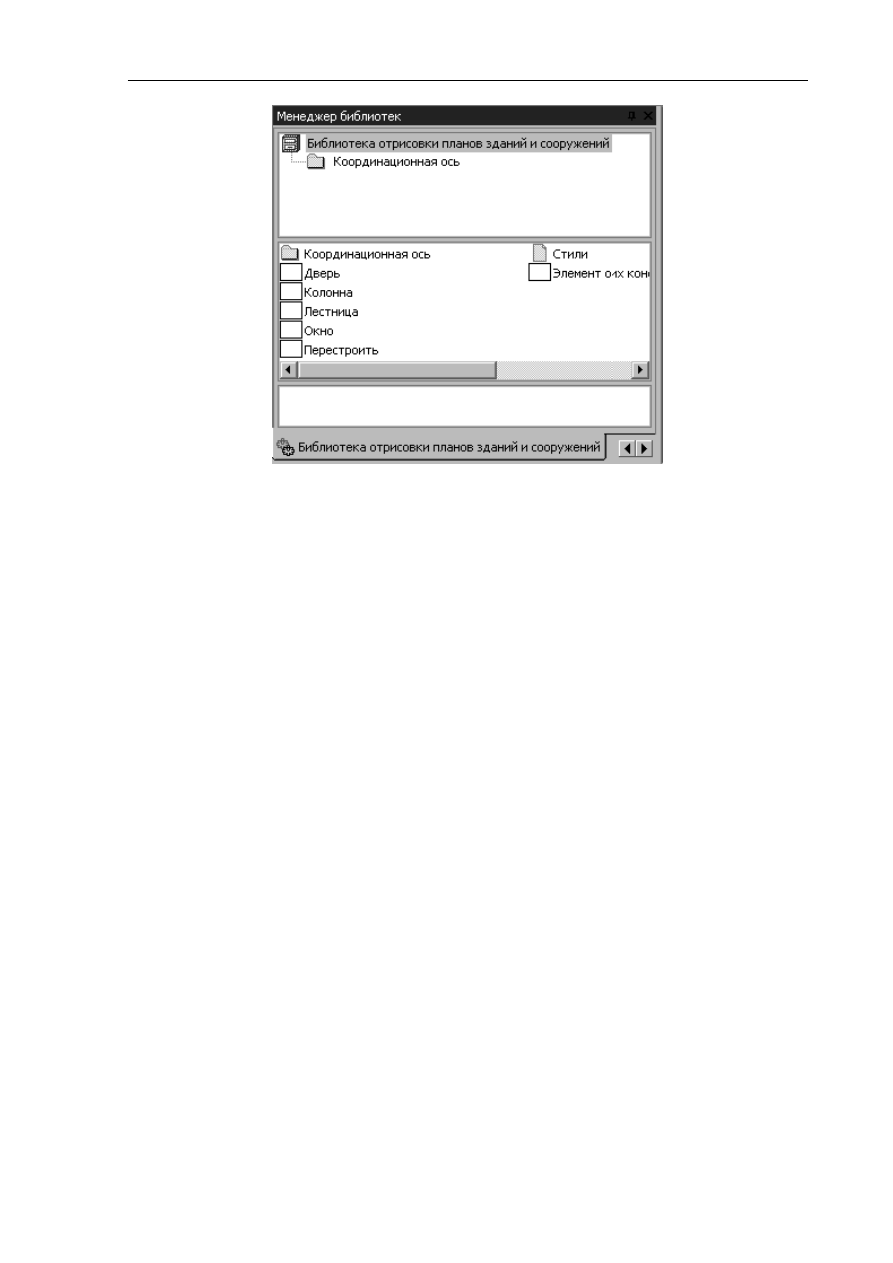

В режиме панели структура библиотеки представлена в нескольких окнах, собранных на единой панели.
Вы  можете  изменять  размер  панели  или  любого  окна  на  ней,  а  также  сворачивать  (минимизировать)
панель, оставляя на экране только пиктограмму. Преимущество режима панели состоит в возможности
просмотра  слайдов,  соответствующих  командам  библиотеки.  Как  и  в  режиме  окна,  библиотека  и
основная система работают одновременно.

1.7.1.1 Работа с прикладной библиотекой в режиме меню

В этом режиме структура библиотеки отображается в виде стандартного иерархического меню.
Название библиотеки отображается в виде команды в разделе меню Библиотеки (рис. 1–3). При вызове
этой команды раскрывается вложенное меню, содержащее функции библиотеки в виде команд (они
могут быть сгруппированы по разделам).
Для запуска функции на исполнение выберите из меню Библиотеки команду с именем нужной функции.

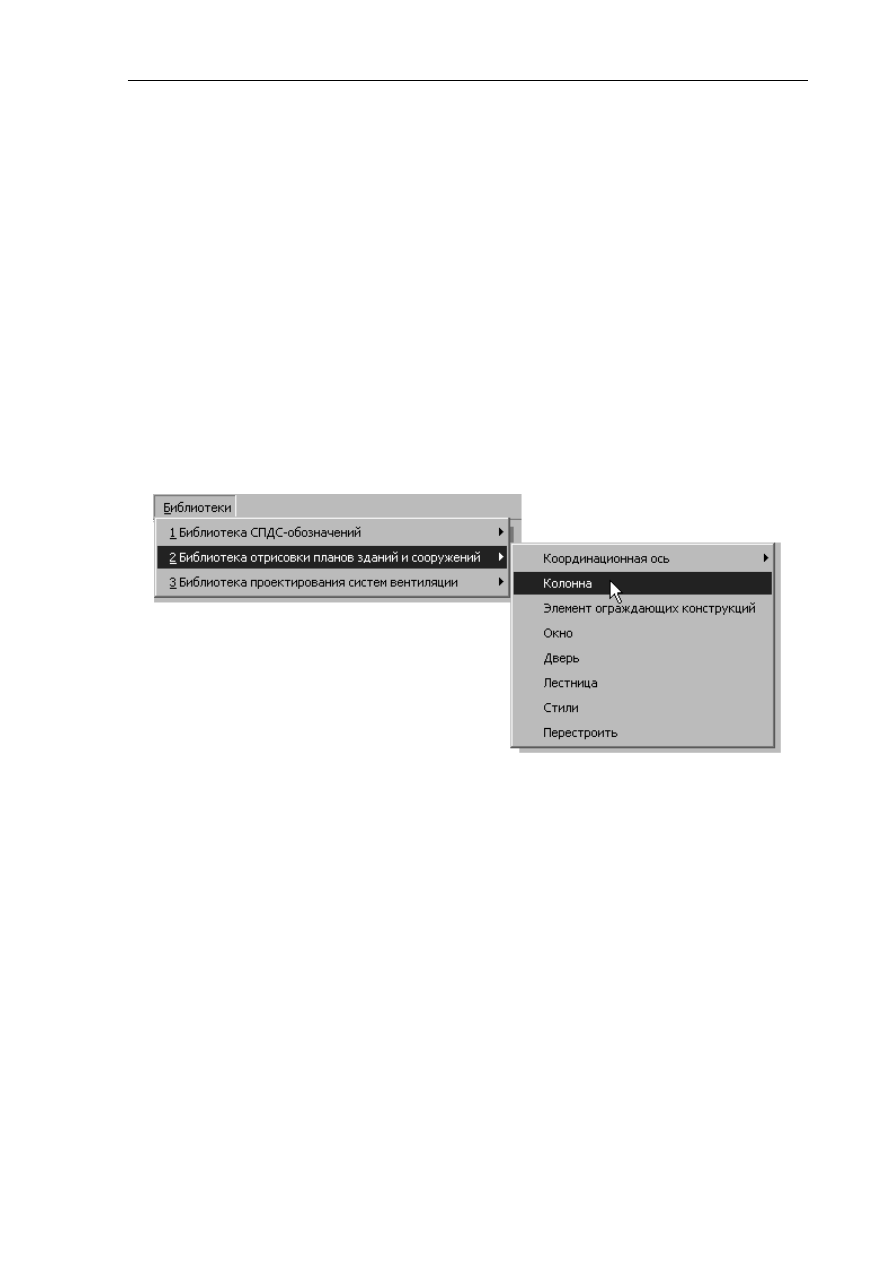

Рис. 1–3. Вид библиотеки в режиме меню

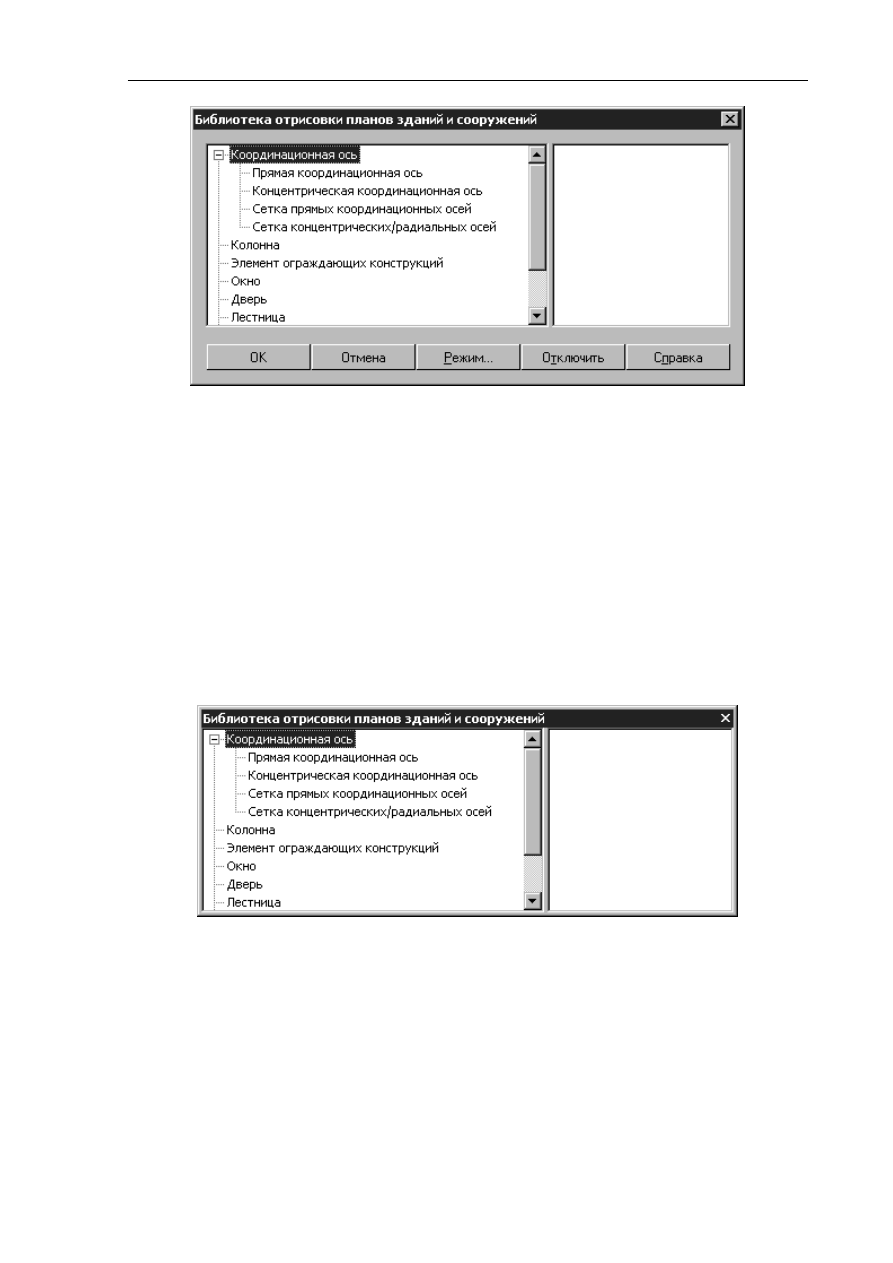

1.7.1.2 Работа с прикладной библиотекой в режиме диалога

В левой части диалога (рис. 1–4) отображается список команд текущей библиотеки, которые могут быть
сгруппированы  по  разделам.  Чтобы  развернуть  содержание  какого-либо  раздела,  установите  курсор  на
значке плюса рядом с заголовком раздела и щелкните левой кнопкой мыши. Повторный щелчок на этом
символе  (после  разворачивания  раздела  он  отображается  как  минус)  приведет  к  сворачиванию
содержания раздела.
В правой части диалога отображаются слайды, облегчающие поиск нужной команды.
Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите кнопку ОК.
Можно также дважды щелкнуть левой кнопкой мыши на названии команды.
Чтобы изменить режим работы с библиотекой, нажмите кнопку Режим.
Вы можете отключить текущую библиотеку от системы, нажав кнопку Отключить.
Для  завершения  диалога  работы  с  библиотекой  без  запуска  какой-либо  команды  нажмите  кнопку
Отмена.

Библиотека отрисовки планов зданий и сооружений

Рис. 1–4. Вид библиотеки в режиме диалога

1.7.1.3 Работа с прикладной библиотекой в режиме окна

Работа с библиотекой в режиме окна ведется как со стандартным окном Windows. Вы можете изменять
размер  окна  библиотеки,  а  также  сворачивать  (минимизировать)  его,  оставляя  на  экране  только
пиктограмму.
В  левой  части  окна  (рис.  1–5)  отображается  список  команд  текущей  библиотеки,  которые  могут  быть
сгруппированы  по  разделам.  Чтобы  развернуть  содержание  какого-либо  раздела,  установите  курсор  на
значке плюса рядом с заголовком раздела и щелкните левой кнопкой мыши. Повторный щелчок на этом
символе  (после  разворачивания  раздела  он  отображается  как  минус)  приведет  к  сворачиванию
содержания раздела.
В правой части окна отображаются слайды, облегчающие поиск нужной команды.
Для запуска библиотечной команды на исполнение выберите  ее название в списке и  нажмите клавишу
<Enter>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.
Для  закрытия  окна  библиотеки  дважды  щелкните  левой  кнопкой  мыши  на  кнопке  системного  меню  в
левом верхнем углу окна.

Рис. 1–5. Вид библиотеки в режиме окна

1.7.1.4 Работа с прикладной библиотекой в режиме панели

Панель  библиотеки  располагается  на  вкладке  Менеджера  библиотек.  В  верхней  части  панели
библиотеки  (рис. 1–6)  под  строкой  заголовка  расположена  строка  меню.  В  ней  отображаются  названия
страниц меню команд. Команды работы с библиотекой находятся в контекстном меню вкладки.
На панели библиотеки может располагаться несколько окон. В одном из них показана структура (список
разделов)  библиотеки.  В  другом — список  названий  команд  и  набор  слайдов  (значков),  которые
соответствуют  пунктам  выделенного  в  списке  раздела  библиотеки.  Третье  окно  служит  для  просмотра
слайда, выделенного в списке команд. Вы можете изменять размер панели или любого окна на ней.
Для запуска библиотечной команды на исполнение выберите  ее название в списке и  нажмите клавишу
<Enter> или дважды щелкните левой кнопкой мыши на названии команды.

Библиотека отрисовки планов зданий и сооружений

Рис. 1–6. Вид библиотеки в режиме панели

1.7.2 Одновременная работа с несколькими библиотеками

КОМПАС-ГРАФИК  позволяет  подключить  и  использовать  при  работе  с  документами  до  девяти
прикладных  библиотек  одновременно.  Однако  следует  помнить,  что  каждое  подключение  библиотеки
приводит к уменьшению свободных системных ресурсов.
Список всех подключенных библиотек отображается в виде команд в разделе меню Библиотеки. Чтобы
перейти к работе с какой-либо библиотекой, достаточно выбрать команду с ее названием из этого меню.
Наиболее удобно при работе с несколькими библиотеками установить для каждой из них режим окна или
панели.  Тогда  вы  сможете  видеть  окна  библиотек  одновременно  с  окном  документа  и  быстро
переключаться между ними.
Если  некоторые  библиотеки  не  нужны  в  данный  момент,  но  вы  не  хотите  отключать  их  от  системы,
освободите  место  на  экране,  минимизируя  окна  этих  библиотек.  Когда  они  вновь  понадобятся,  вы
сможете быстро восстановить нормальное отображение окон и обратиться к библиотечным функциям.

1.7.3 Изменение режима работы с библиотекой

При  добавлении  библиотеки  в  Менеджер  библиотек  вы  можете  установить  нужный  режим,  выбрав
соответствующую опцию в диалоге свойств добавляемой библиотеки.
Когда  библиотека  уже  добавлена  в  Менеджер  библиотек,  для  изменения  режима  ее  работы  можно
использовать  команды  Меню,  Диалог,  Окно  и  Панель  группы  Режим  работы  контекстного  меню
Менеджера библиотек. Вы можете изменить режим работы как подключенной, так и неподключенной
библиотеки. При этом не имеет значения, какой режим установлен для библиотеки в настоящий момент.
Изменение режима возможно и в процессе работы с библиотекой (за исключением случая, когда работа
ведется в режиме меню).
Если  библиотека  работает  как  диалог,  для  изменения  режима  можно  нажать  кнопку  Режим  в  окне
диалога. После вызова команды смены режима на экране появится диалог, в котором следует включить
опцию, соответствующую нужному режиму работы, а затем нажать кнопку ОК.

1.7.4 Отключение библиотеки

Система  КОМПАС  позволяет  подключить  и  использовать  в  работе  несколько  прикладных  библиотек.
Однако  следует  помнить,  что  каждое  подключение  библиотеки  приводит  к  уменьшению  свободных
системных  ресурсов.  Поэтому,  если  ранее  подключенная  прикладная  библиотека  больше  не  требуется
для работы, ее рекомендуется отключить.

Для отключения библиотеки выполните следующие действия.
9.

Вызовите из меню Сервис команду Менеджер библиотек….

Библиотека отрисовки планов зданий и сооружений

10. В окне Менеджера библиотек выделите название библиотеки, которую нужно отключить, и

запустите команду контекстного меню Подключить (для подключенной библиотеки рядом с
командой находится «галочка»). Из поля рядом с названием библиотеки исчезнет «галочка».
Одновременно исчезнет название библиотеки из раздела меню Библиотеки.

2 Общие приемы работы с библиотекой

2.1 Построение объектов библиотеки

Запуск команд построения объектов возможен в режимах меню, диалога, окна, панели (см. раздел 1.7.1 на
стр. 7), а также с помощью кнопок пользовательской инструментальной панели (см. раздел 1.6 на стр. 6).

2.1.1 Построение координационных осей

Библиотека позволяет строить координационные оси следующих видов:



Прямая координационная ось;



Концентрическая координационная ось;



Сетка прямых координационных осей;



Сетка концентрических/радиальных координационных осей.

Способы построения и редактирования осей перечисленных видов рассмотрены ниже.

2.1.1.1 Прямая координационная ось

Для построения прямой координационной оси запустите команду Прямая координационная ось в окне
библиотеки, либо нажмите одноименную кнопку, подключенную к пользовательской панели. В
результате откроется диалог Прямая координационная ось (рис. 2–1), в котором нужно ввести
параметры создаваемой оси.

Кнопка Прямая координационная ось

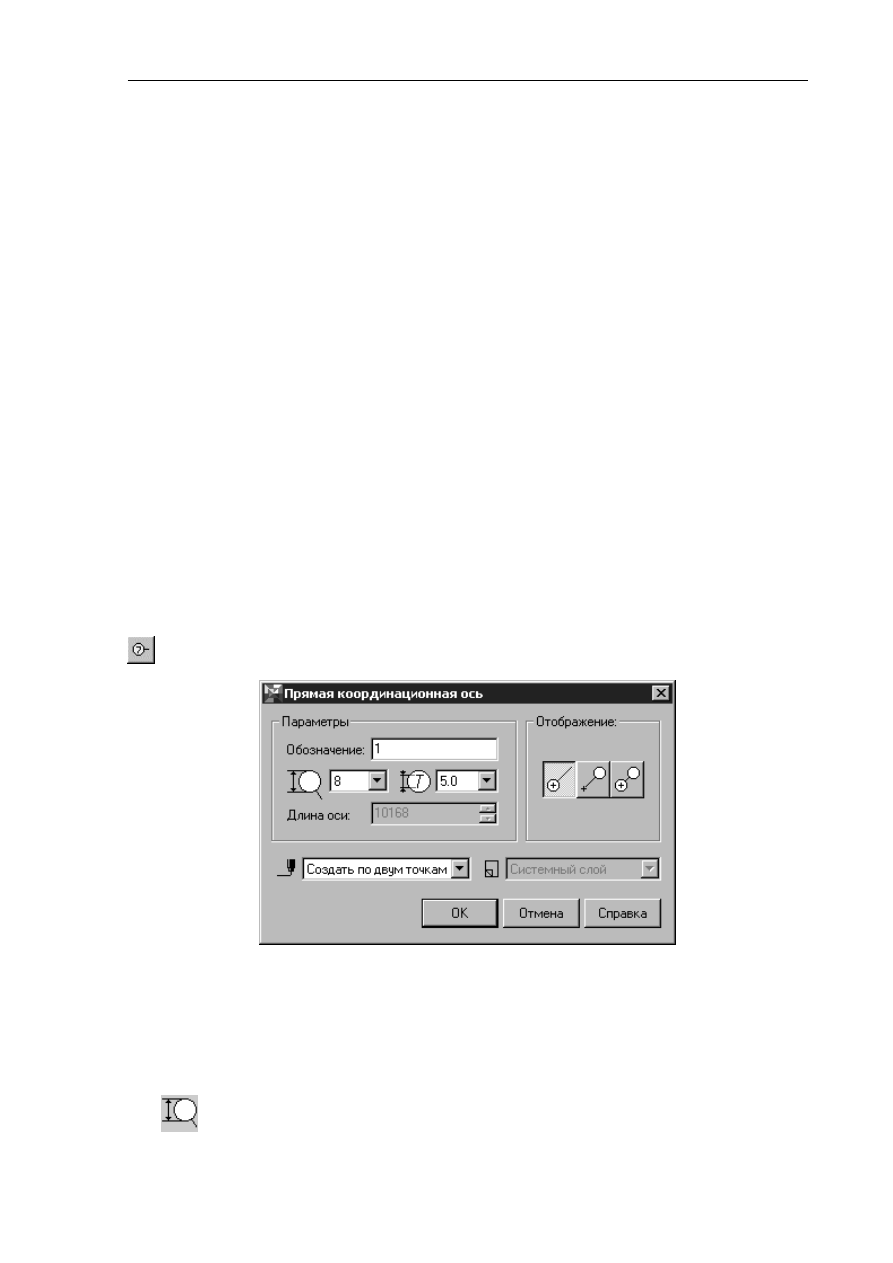

Рис. 2–1. Диалог Прямая координатная ось

Опции диалога



Обозначение — окно ввода обозначения текущей оси.



Установка параметров законцовки оси (опция представлена пиктограммами):

Пиктограмма Установка диаметра законцовки

Для диаметра законцовки допускается выбор любого целочисленного значения из ряда 6 … 12 мм.

Библиотека отрисовки планов зданий и сооружений

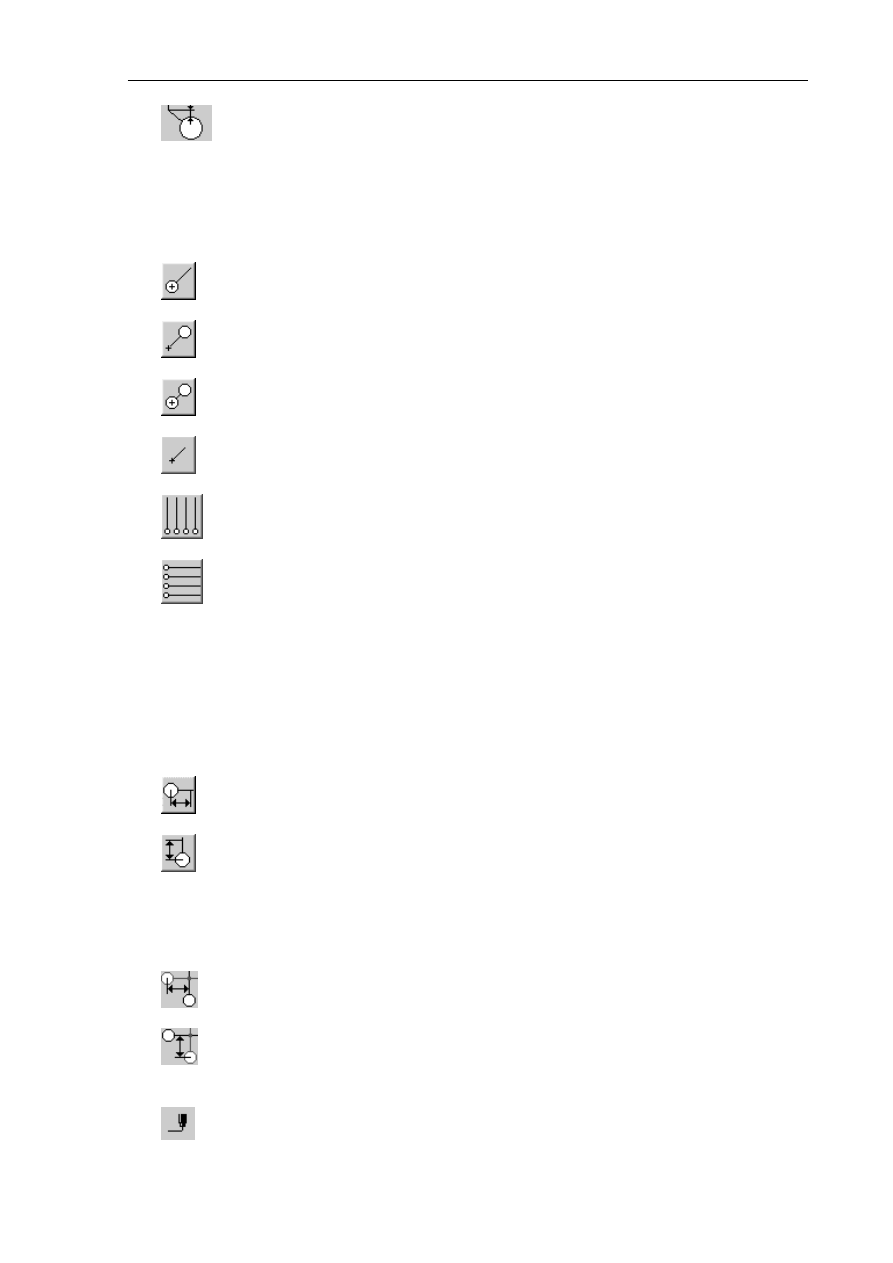

Пиктограмма Установка размера шрифта обозначения.

Список содержит ряд размеров шрифтов от 1,8 до 10 мм.



Отображение
Переключатели определяют способ отрисовки марок (законцовок) на координационной оси:

Кнопка Марка (законцовка) в точке вставки (начале) оси

Кнопка Марка (законцовка) в конце оси

Кнопка Марка (законцовка) по обеим сторонам оси

Отрисовка оси без марки (законцовки)



Длина оси
Поле доступно для ввода значения только при определении одного из двух следующих способов
построения: по точке и длине, по точке, длине и углу. Предназначено для задания длины оси в
миллиметрах.



Список Способ построения
Список помечен пиктограммой Способ построения.

Пиктограмма Способ построения

Допускает установку трех способов построения координационной оси:



по двум точкам;



по точке и длине;



по точке, длине и углу.



Список Слой размещения
Список помечен пиктограммой Слой размещения.

Пиктограмма Слой размещения

Функция доступна только при работе библиотеки совместно с Организатором проекта (см. раздел
2.6 на стр. 54).
Список  позволяет  выбрать  слой  размещения  для  координационной  оси.  При  размещении  объекта
библиотеки  производится  контроль  состояния  атрибутов  слоя  (обеспечивается  Организатором
проекта).
При  деактивации  в  диалоге  Настройка  меню  Сервис  Организатора  проекта  переключателя
Показывать  невидимые слои  в  списке  Слой  размещения  отображаются  только  слои,  видимые  в
текущей Группе или Подгруппе структуры Организатора проекта.

После  задания  параметров  координационной  оси  нажмите  кнопку  ОК  для  перехода  к  вставке  ее
изображения в чертеж.
Для выхода из диалога без создания координационной оси нажмите кнопку Отмена.
Во  время  вставки  оси  на  экране  отображается  ее  фантом,  позволяющий  визуально  контролировать
процесс вставки.
За  один  вызов  команды  построения  координационной  оси  вы  можете  вставить  в  чертеж  несколько  ее
изображений.
Для  завершения  построения  используйте  кнопку  Прервать  команду  на  Панели  специального
управления КОМПАС-ГРАФИК.

Кнопка Прервать команду

Библиотека отрисовки планов зданий и сооружений

Для редактирования параметров координационной оси дважды щелкните по ней левой кнопкой мыши —
появится  диалог  Прямая  координационная  ось.  При  переопределении  свойств  оси  с  сохранением  ее
положения  в  пространстве  чертежа  в  списке  Способ  построения  должна  быть  активирована  опция
Переопределить  макрообъект  (активна  «по  умолчанию»).  Если  наряду  с  изменением  параметров
требуется также переместить ось, выберите из списка Способ построения необходимый способ вставки.
Кроме того, изменить геометрическую ориентацию оси в пространстве чертежа, а также ее длину, можно
с  помощью  HOT-точек,  активизирующихся  при  одиночном  щелчке  по  ним  левой  кнопкой  мыши.  При
этом точка с обозначением:

0 — позволяет переместить координационную ось (изменить координаты точки вставки оси);

an — позволяет изменить угол наклона координационной оси;

ln — позволяет изменить длину координационной оси.

2.1.1.2 Концентрическая координационная ось

Для  построения  концентрической  координационной  оси  запустите  команду  Концентрическая
координационная  ось  в  окне  библиотеки,  либо  нажмите  одноименную  кнопку,  подключенную  к
пользовательской  панели.  В  результате  откроется  диалог  Концентрическая  координационная  ось
(рис. 2–2), в котором нужно ввести параметры создаваемой оси.

Кнопка Концентрическая координационная ось

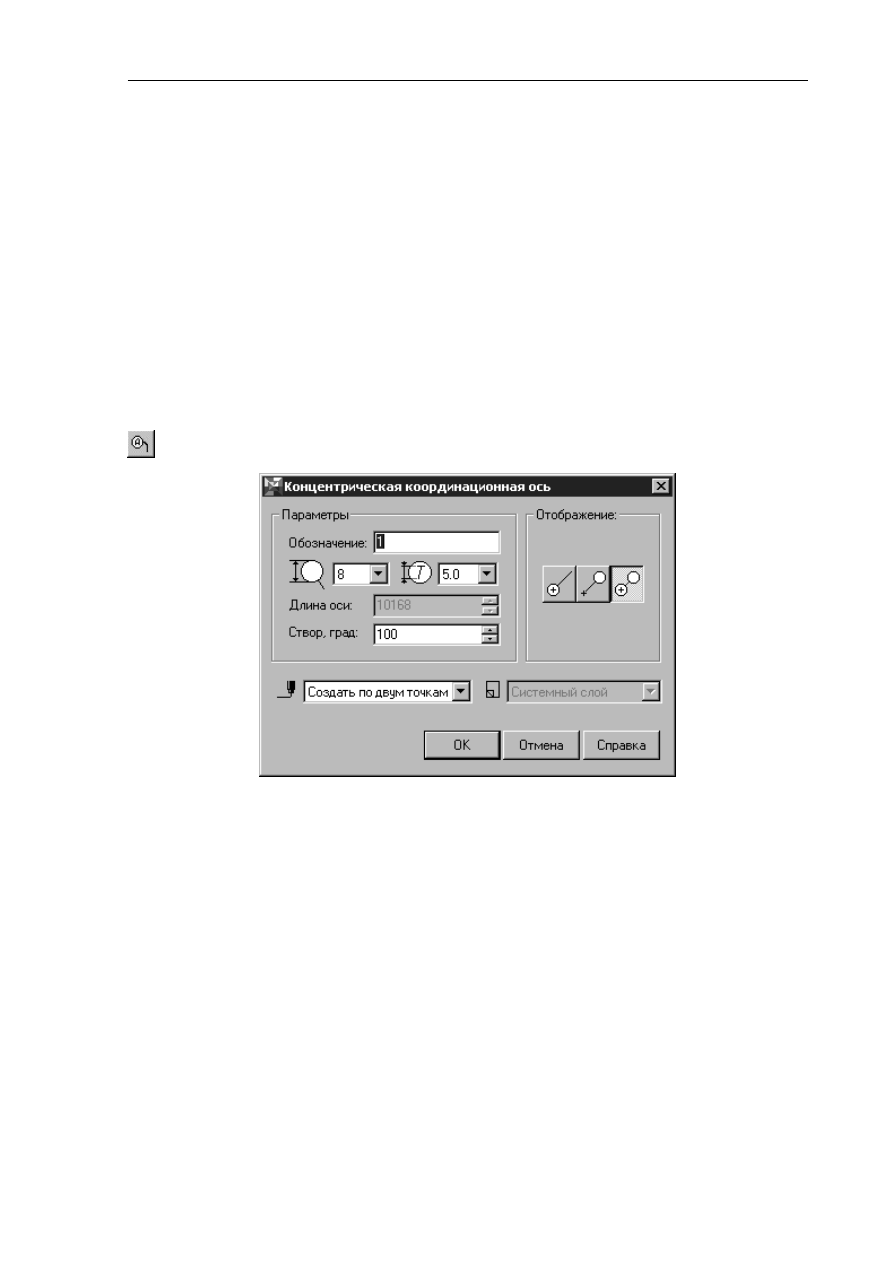

Рис. 2–2. Диалог Концентрическая координационная ось

Диалог позволяет определить параметры отрисовки концентрической координационной оси.

Опции диалога

Перечень  опций  в  диалоге  и  процесс  построения  оси  такой  же,  как  и  в  диалоге  Прямая
координационная  ось.  Кроме  аналогичных  опций,  диалог  Концентрическая  координационная  ось
содержит поле Створ, в котором нужно задать угол раскрытия концентрической координационной оси в
градусах.
Для редактирования параметров координационной оси нужно выполнить двойной щелчок по ней левой
кнопкой  мыши,  вызывающее  появление  диалога  Концентрическая  координационная  ось.  При
переопределении  свойств  оси  с  сохранением  ее  положения  в  пространстве  чертежа  в  списке  Способ
построения  должна  быть  активирована  опция  Переопределить  макрообъект  (активна  «по
умолчанию»).  Если  наряду  с  изменением  параметров  требуется  также  переместить  ось,  выберите  из
списка Способ построения необходимый способ вставки.
Кроме того, изменить геометрическую ориентацию оси в пространстве чертежа, а также ее длину, можно
с  помощью  HOT-точек,  активизирующихся  при  одиночном  щелчке  левой  кнопкой  мыши  по  ней.  При
этом точка с обозначением:

0 — позволяет переместить координационную ось (изменить координаты центра концентрической
координационной оси);
a — позволяет изменить угол раскрытия концентрической координационной оси;

Библиотека отрисовки планов зданий и сооружений

ln — позволяет изменить радиус концентрической координационной оси;

an — позволяет изменить угол наклона створа концентрической координационной оси.

2.1.1.3 Сетка прямых координационных осей

Для построения сетки прямых координационных осей запустите одноименную команду в окне
библиотеки, либо нажмите одноименную кнопку, подключенную к пользовательской панели. В
результате откроется диалог Сетка прямых координационных осей (рис. 2–3), в котором нужно ввести
параметры для построения сетки.

Кнопка Сетка прямых координационных осей

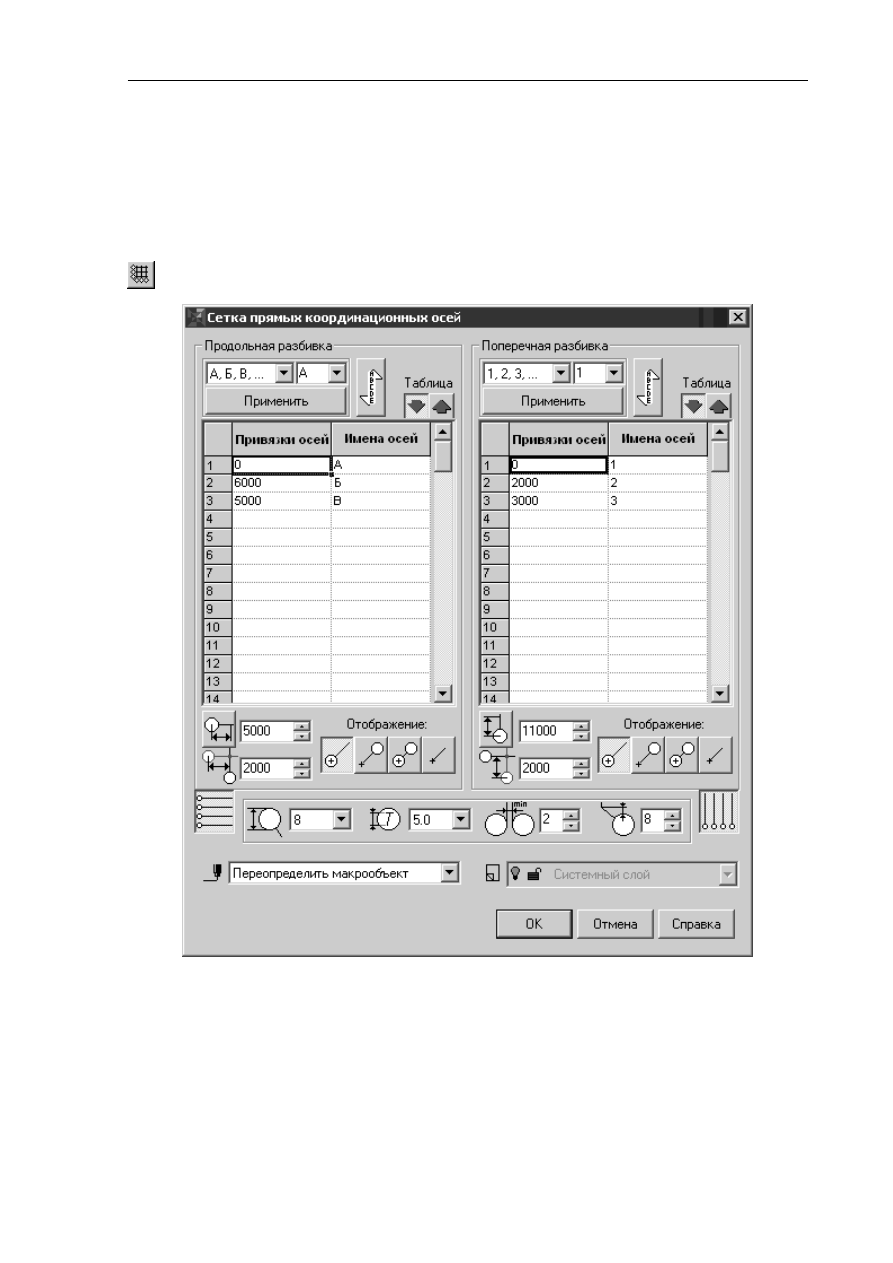

Рис. 2–3. Диалог Сетка прямых координационных осей

Диалог включает в себя две панели, имеющие одинаковую структуру и позволяющие задавать шаг и
обозначения для поперечных и продольных осей, образующих сетку: Продольная разбивка, Поперечная
разбивка.

Опции диалога

Панели Продольная разбивка, Поперечная разбивка



Обозначение (опция представлена списком)
Окно выбора системы обозначений поперечных / продольных координационных осей. Вы можете
определить систему обозначений, основанную на:

Библиотека отрисовки планов зданий и сооружений



буквах русского алфавита (А, Б, В … АА, ББ …), при этом, в соответствии с требованиями
ГОСТ 21.101-97, из ряда исключены Ё, З, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь;



буквах латинского алфавита;



арабских цифрах (1, 2, 3 …);



создать произвольную маркировку осей в режиме Параметры осей.



Список Стартовый символ — позволяет установить первый символ ряда, заданного списком
Обозначение.



Кнопка Применить — доступна в режиме Параметры осей. Позволяет после определения в
столбце Привязки осей величин межосевых интервалов маркировать оси с использованием
элементов ряда, определенного списком Обозначение, при этом первый символ ряда определяется
текущим элементом списка Стартовый символ.



Кнопка Изменить направление нумерации — определяет направление (прямое или обратное)
маркировки осей.

Кнопка Изменить направление нумерации



Изменить состав таблицы, характеризующей сетку осей, позволяют переключатели:



Кнопка Параметры осей. Ее активация вызывает отображение имени и шага каждой из осей,
составляющих сетку осей. Опция активна по умолчанию.

Кнопка Параметры осей



Кнопка Параметры сетки. Ее активация вызывает отображение шага по оси Y/X и
количества шагов.

Кнопка Параметры сетки



Логика работы с полями ввода исходных данных для построения сетки координационных осей в
панелях Продольная разбивка / Поперечная разбивка аналогична логике работы с таблицами MS
Excel:



На клавиатуре группа клавиш управления курсором или курсор мыши — выбор ячейки
редактирования;



Клавиша <ENTER> — выход из режима редактирования ячейки с сохранением данных в
ячейке;



Клавиша <ESC> — выход из режима редактирования ячейки без сохранения данных в ячейке;



Клавиша <DEL> — удаление содержимого активной ячейки или выделенного интервала
ячеек;



При выделении интервала ячеек поддерживается использование клавиш <SHIFT> и <CTRL>.



Установка параметров законцовки оси (опция представлена пиктограммами)

Пиктограмма Размер марки.

Допускается выбор любого целочисленного значения из ряда 6 … 12 мм.

Пиктограмма Размер шрифта.

Список содержит ряд размеров шрифтов от 1,8 до 10 мм.

Пиктограмма Минимальное расстояние между марками

Минимальное расстояние между марками. Применяется для определения условия активации
функции автоматического разведения законцовок координационных осей в случае близкого
взаимного расположения осей.

Библиотека отрисовки планов зданий и сооружений

Пиктограмма Расстояние от марки до излома оси

Расстояние от марки до излома оси. Применяется для определения точки излома оси при активации
функции автоматического разведения законцовок координационных осей в случае близкого
взаимного расположения осей.



Отображение
Переключатели определяют способ отрисовки марок (законцовок) на координационной оси:

Кнопка Марка в начале

Кнопка Марка в конце

Кнопка Марка с двух сторон

Кнопка Без марок — отрисовка оси без марок

Кнопка Показать продольные оси.

Кнопка Показать поперечные оси

При работе с планами обе кнопки (Показать продольные оси и Показать поперечные оси)
должны быть активированы. Отрисовка сеток осей с активацией только одной из этих кнопок
используется при оформлении разрезов и фасадов зданий.



Длина оси
Активация  кнопки  позволяет  вызвать  функцию  Определить  длину  автоматически —
автоматически  пересчитать  длины  координационных  осей,  основываясь  на  параметрах  сетки.
Назначение  производится  одновременно  для  всех  осей,  составляющих  сетку  координационных
осей. Возможен явный ввод длин продольных и поперечных осей в окно ввода (в миллиметрах).

Кнопка Определить длину автоматически для продольных осей

Кнопка Определить длину автоматически для поперечных осей



Вылет оси (опция представлена пиктограммами)
В соответствии с требованиями ГОСТ 21.101-97, обозначения осей наносят вдоль нижней и левой
(на чертеже) стен здания, поэтому настройка величины вылета оси выполняется именно для этих
областей сетки координационных осей.

Пиктограмма Определение в окне ввода вылета продольных осей

Пиктограмма Определение в окне ввода вылета поперечных осей



Список Способ построения

Пиктограмма Способ построения

Допускает установку двух способов построения сетки прямых координационных осей:

содержание .. 1 2 ..
