РИВП.453618.022 РЭ

33

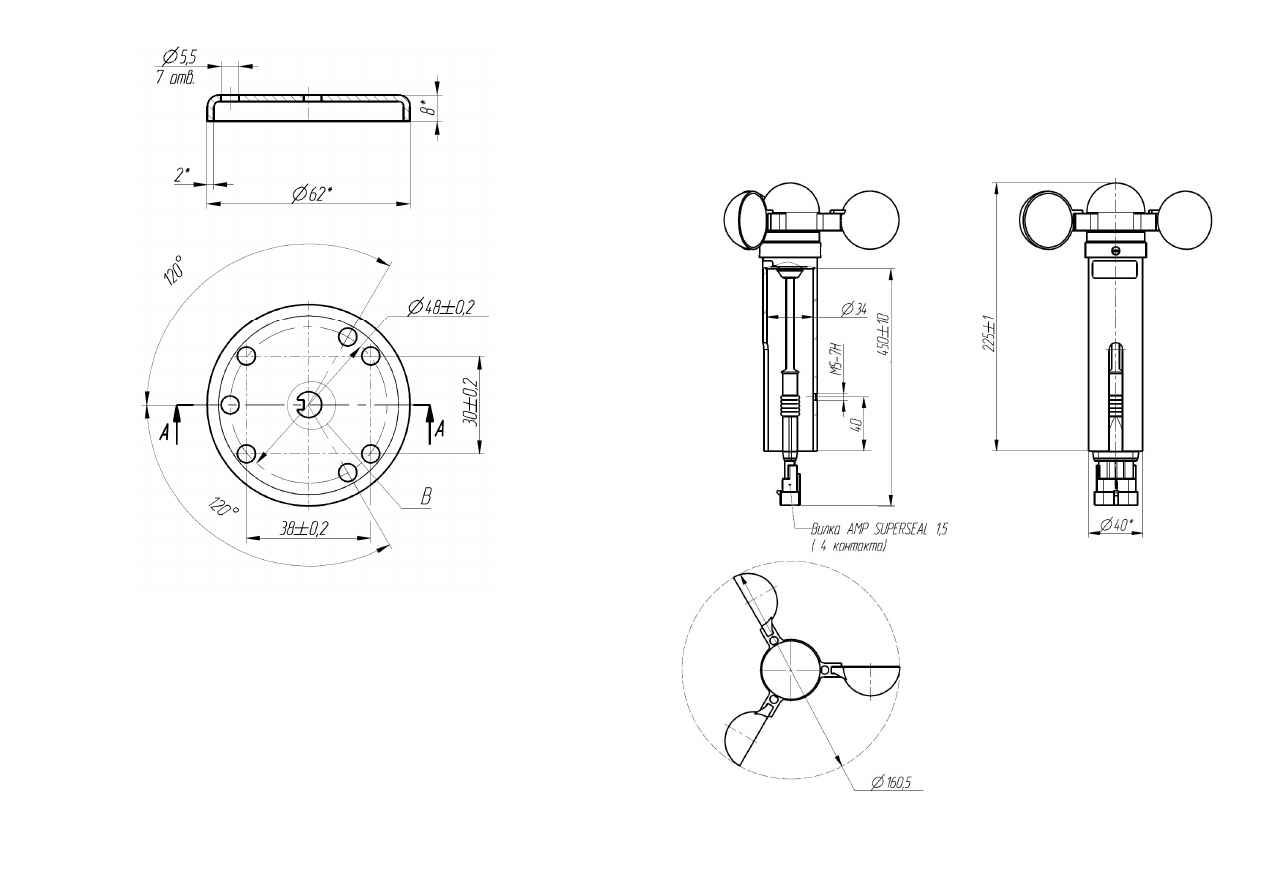

Р и с у н о к   1 1  — Габаритные и присоединительные размеры сферы

для крепления БИ04.43-1












РИВП.453618.022 РЭ



34

11.3.3 Установка датчика скорости ветра

Датчик или преобразователь скорости ветра (ДСВ) предназначены для определе-

ния скорости ветра, которая в свою очередь используется для оповещения о прибли-
жении к максимальной скорости ветра при эксплуатации крана. ДСВ следует устанав-
ливать на отрезок трубы диаметром 33 мм в соответствии с конструкторскими доку-
ментами крана.



Р и с у н о к   1 2  — Габаритные и присоединительные размеры ДСВ1.13 и МС1-Р11

РИВП.453618.022 РЭ

35

11.3.4 Установка датчика угла поворота

Датчик угла поворота предназначен для определения вылета грузозахватного ор-

гана  крана,  который  обеспечивает  ограничение  грузоподъёмности  крана  по  введён-
ной грузовой характеристике (см. «Ввод грузовой характеристики»). Датчик устанав-
ливается на барабан лебёдки передвижения грузовой тележки. При установке датчи-
ка необходимо вал датчика с помощью переходного механизма (муфты или редукто-
ра) соединить с осью барабана (см. рисунок 14) лебёдки грузовой тележки.

Пазы на шасси (см. рисунок 13) для крепления датчика винтами М8 к элементам

конструкции и механизмам крана имеют выступ для предотвращения выхода из заце-
пления и смещения датчика при ослаблении крепёжных винтов.

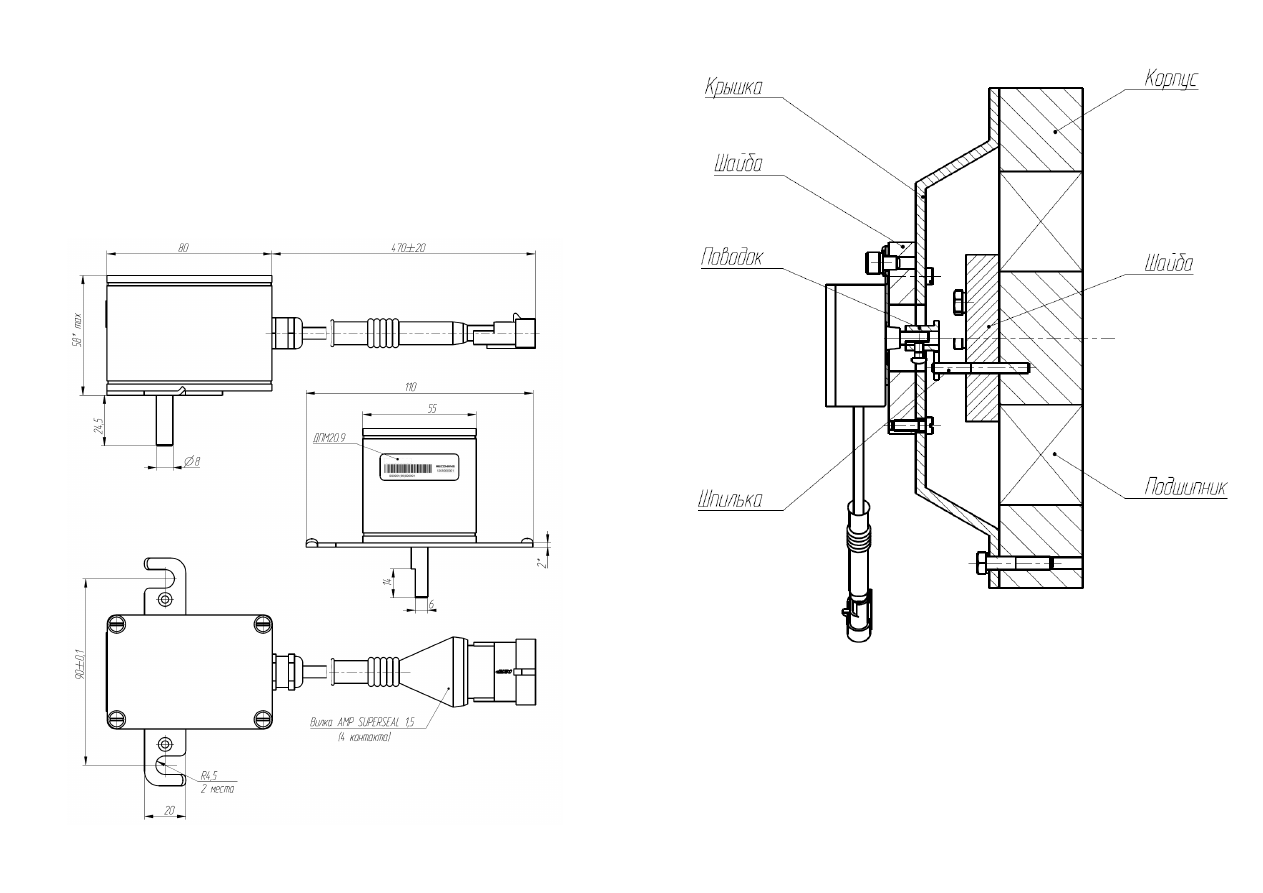

Р и с у н о к   1 3  — Габаритные и присоединительные размеры датчика серии ДПМ20.9

РИВП.453618.022 РЭ



36





Р и с у н о к   1 4  — Пример установки датчика угла поворота на барабан лебёдки для

отслеживания осевого вращения.








РИВП.453618.022 РЭ

37

11.3.5 Установка блока входов и нагрузок

Блок входов и нагрузок предназначен для обеспечения коммутации 2-х сигналов

управления механизмами крана и осуществления обработки 3-х дискретных сигналов
управления механизмами крана. Назначение входов и выходов описаны в п. «Назна-
чение входов и выходов».

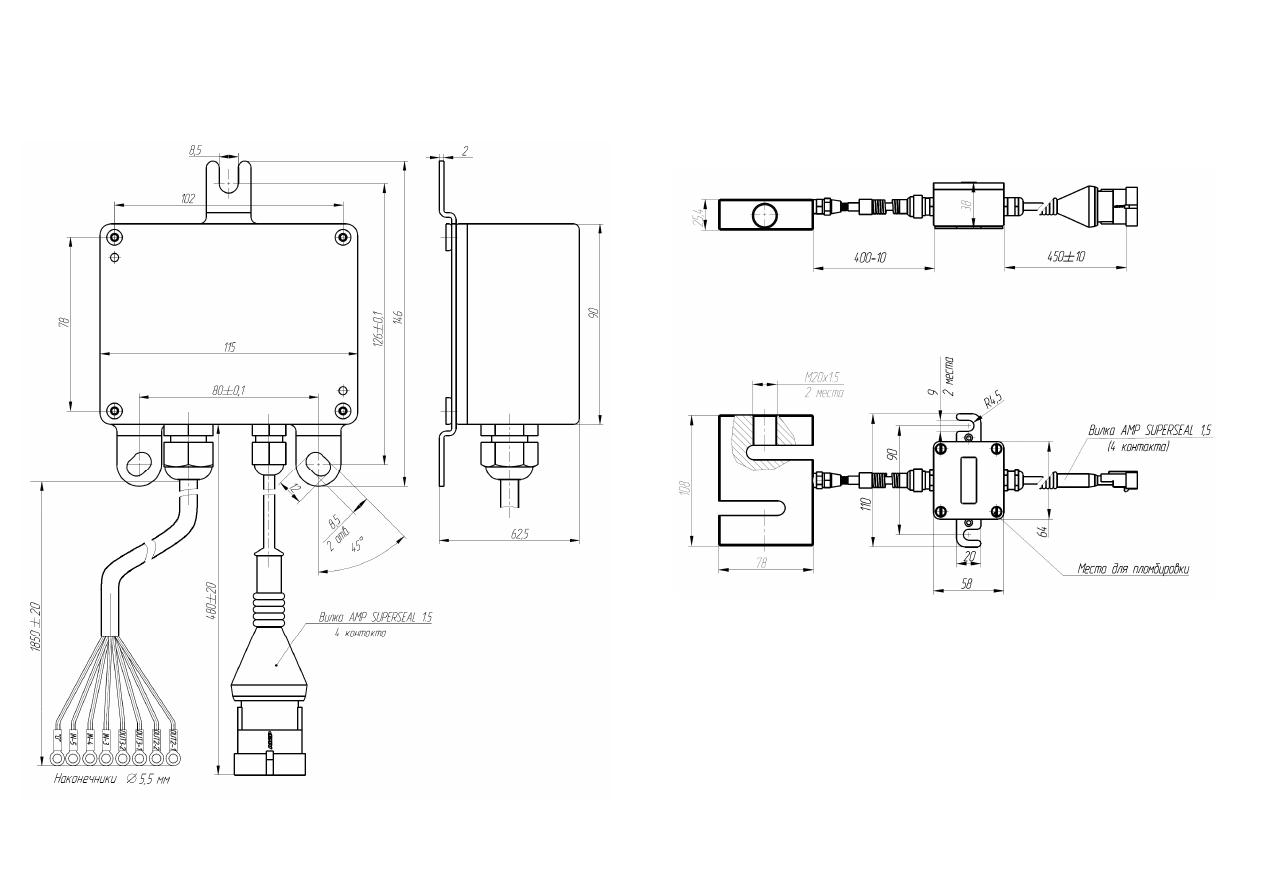

Р и с у н о к   15 — Габаритные и присоединительные размеры БВН2.4



РИВП.453618.022 РЭ



38

11.3.6 Установка датчиков усилия

Датчики усилия (ДС) предназначены для определения усилия в канатах, под опо-

рой лебёдок, изгиба, растяжения и сжатия. В зависимости от типа крана и требова-
ний заказчика в паспорте на прибор безопасности представлены модификации с раз-
личными видами датчиков.







Р и с у н о к   16 — Габаритные и присоединительные размеры

датчика усилия сжатия серии ТСС-5000-Р113-Х





РИВП.453618.022 РЭ

39





Прокладка РИВП.741434.005

          Упор РИВП.714571.002

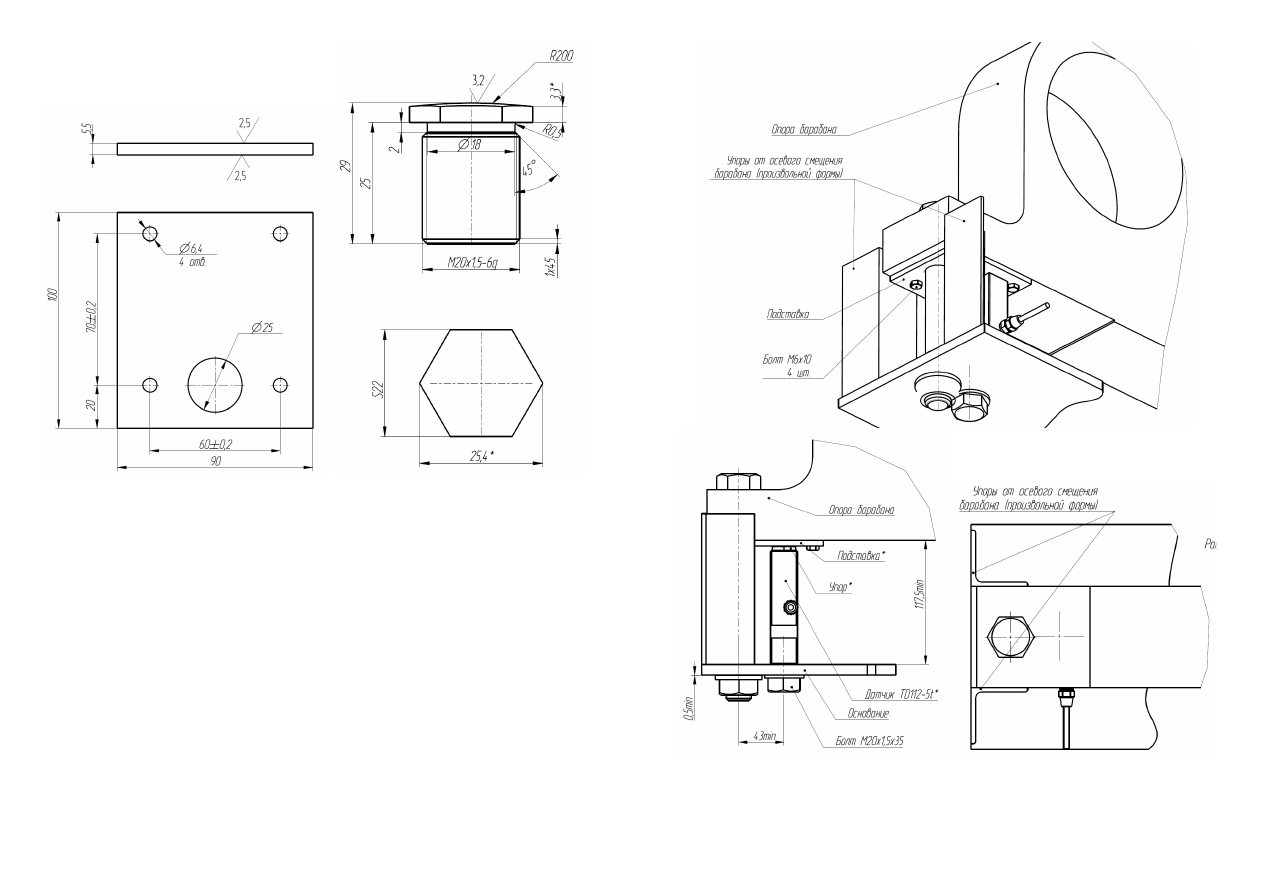

Р и с у н о к   17 — Комплект монтажных частей РИВП.305651.016 (прокладка, упор)



Упор  следует  устанавливать  сферической  стороной  к  основанию  прокладки  для

исключения  трений  между  подвижными  и  неподвижными  металлическими  частями
конструкции  привязки  датчиков  усилия.  В  некоторых  исполнениях  приборов  может
идти только один упор, в этом случае необходимо между сферической стороной упо-
ра  и  металлическими  частями  конструкции  привязки  датчиков  усилия  обеспечить
наименьшее трение.










РИВП.453618.022 РЭ



40









Р и с у н о к   18 — Пример установки датчиков серии ТСС-5000-Р113-Х

РИВП.453618.022 РЭ

41

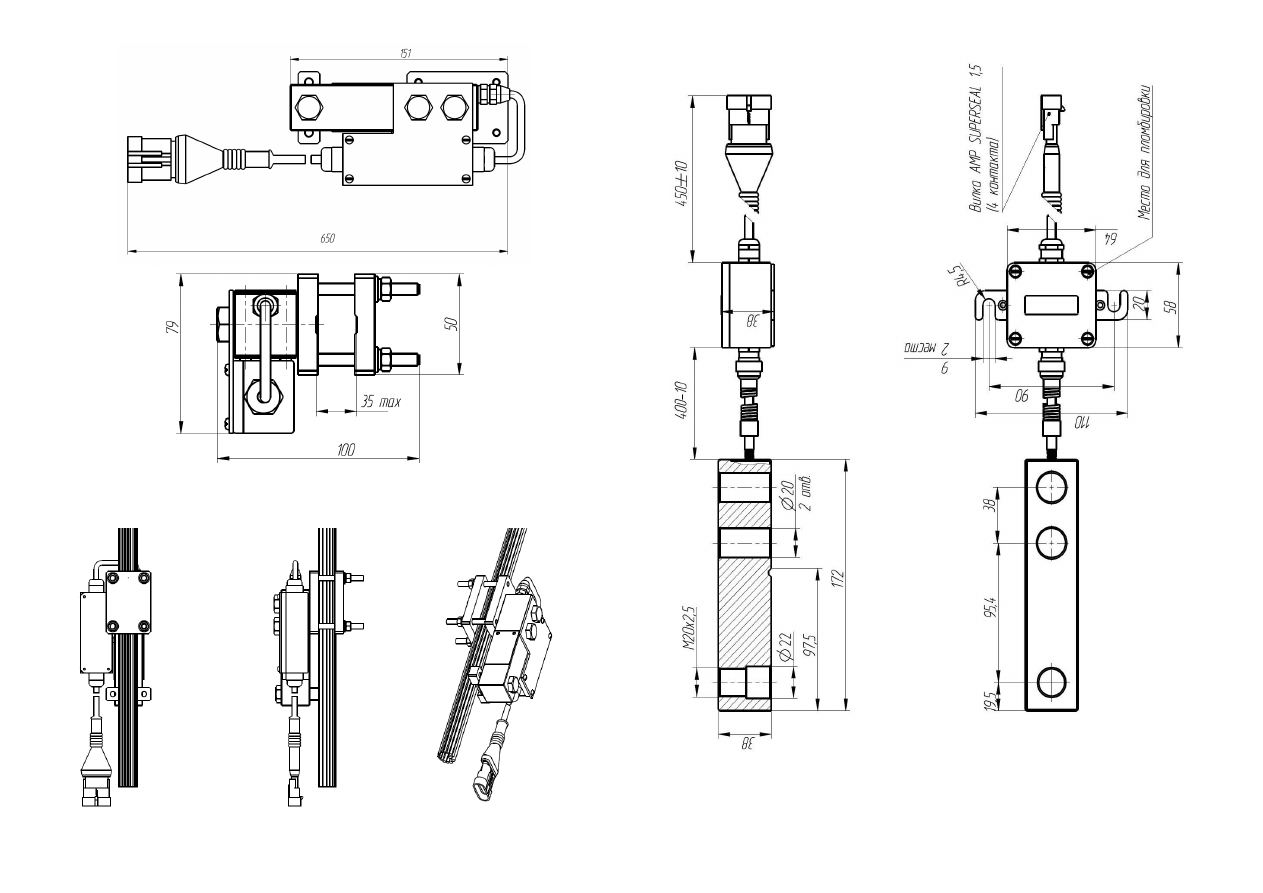

Р и с у н о к   19 — Габаритные и присоединительные размеры

датчика усилия на канат (изгиба) серии ТКС





Р и с у н о к   20 — Пример установки датчиков серии ТКС на канат

РИВП.453618.022 РЭ



42

Ри

с

у

н

ок

 21

 —

 Г

аб

ар

ит

ные

 и

 п

ри

сое

дини

те

ль

ные

 раз

м

еры

 д

ат

чика

 у

си

лия

 б

алоч

но

го

 т

ипа

 се

рии

 Т

КС

-5000

-Р

114

-Х



РИВП.453618.022 РЭ

43

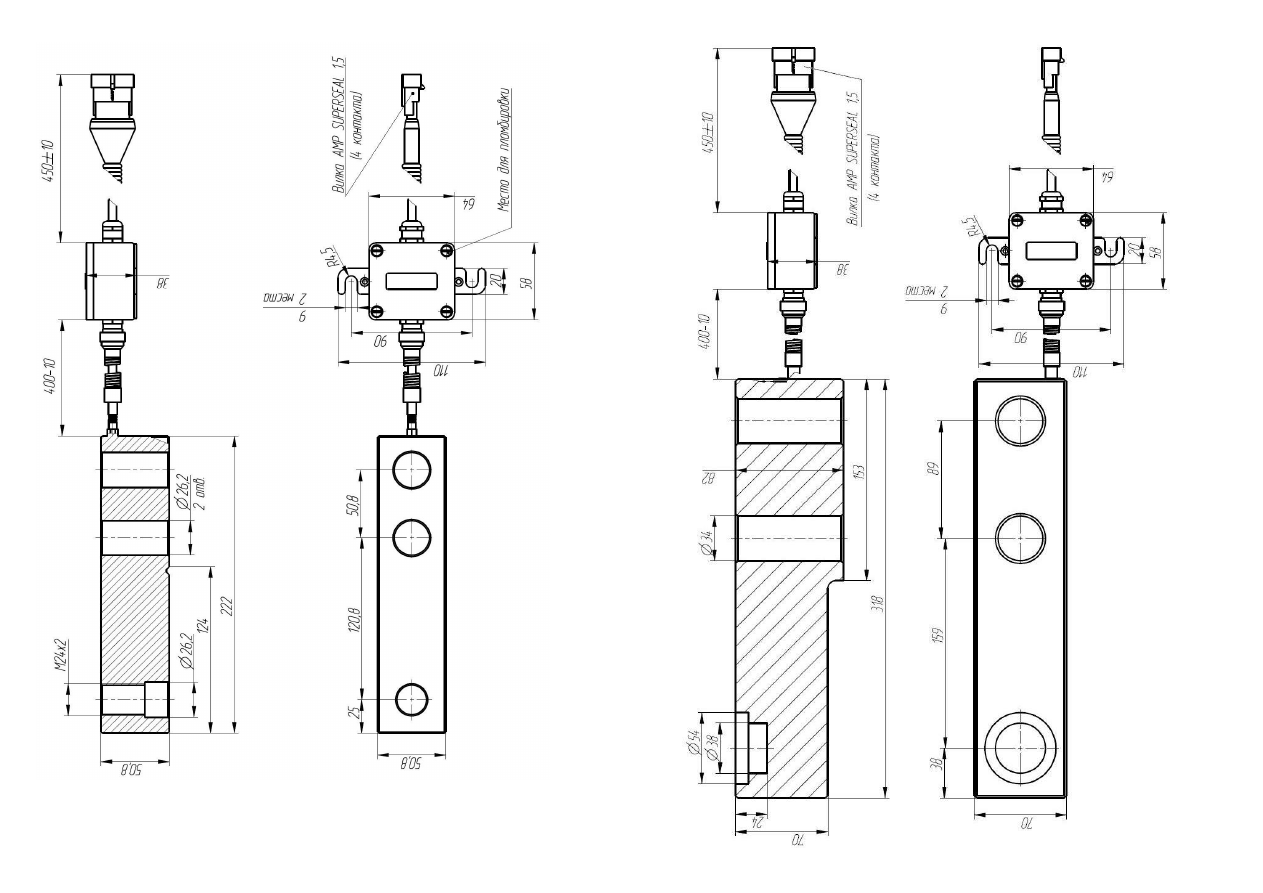

Ри

с

у

н

ок

 22

 —

 Г

аб

ар

ит

ные

 и

 п

ри

сое

дини

те

ль

ные

 раз

м

еры

 д

ат

чика

 у

си

лия

 б

алоч

но

го

 т

ипа

 се

рии

 Т

КС

-10000

-Р

112

-Х





РИВП.453618.022 РЭ



44



Ри

с

у

н

ок

 2

3

 —

 Г

аб

ар

ит

ные

 и

 п

рис

ое

дин

ит

ель

ные

 разм

еры

 д

атч

ика

 у

си

лия

 б

алочн

ого

 т

ипа

 с

ер

ии

 Т

КС

-20000

-Р

115

-1



РИВП.453618.022 РЭ

45

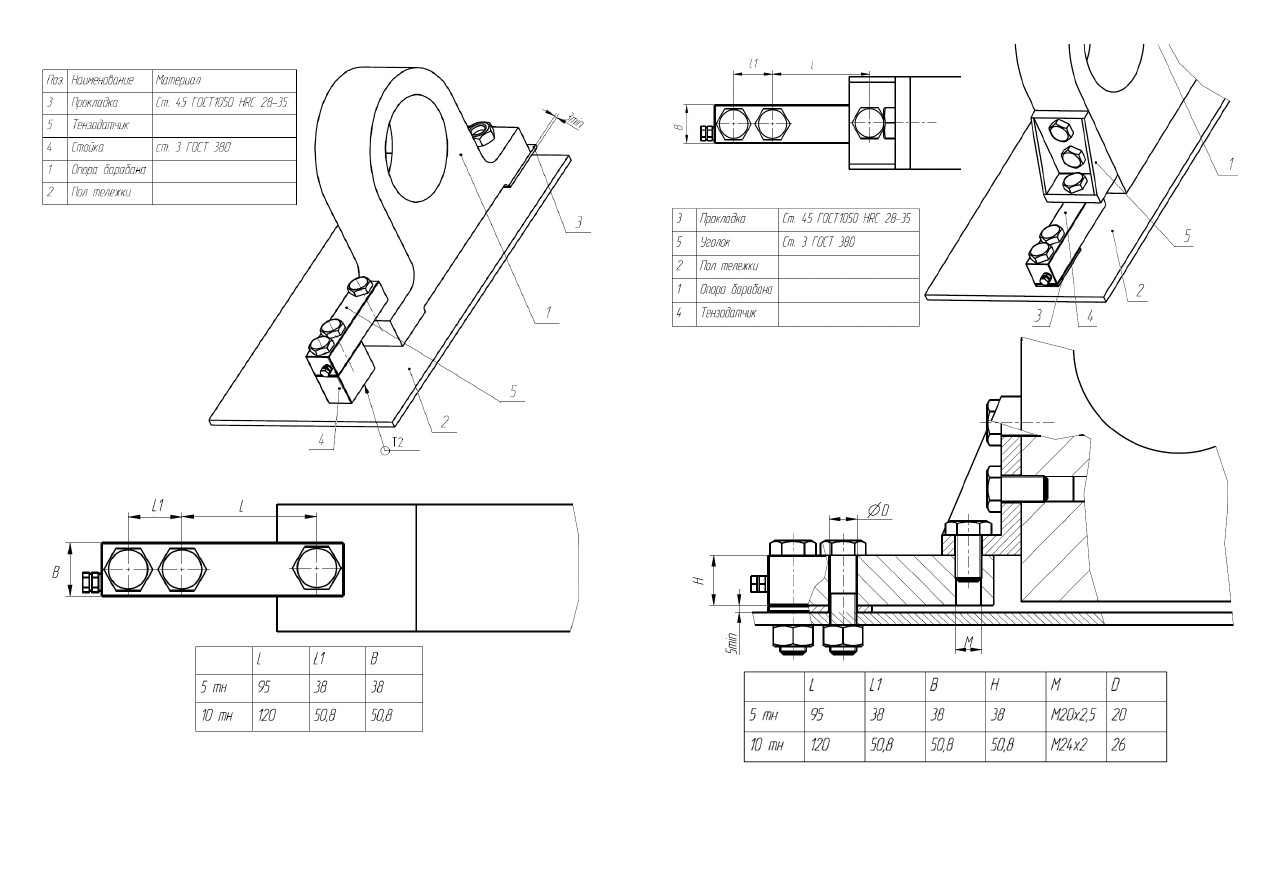

Р и с у н о к   24 — Пример установки датчика усилия балочного типа серии ТКС

для опоры барабана

РИВП.453618.022 РЭ



46









Р и с у н о к   25 — Пример установки датчика усилия балочного типа серии ТКС

под опору барабана

РИВП.453618.022 РЭ

47

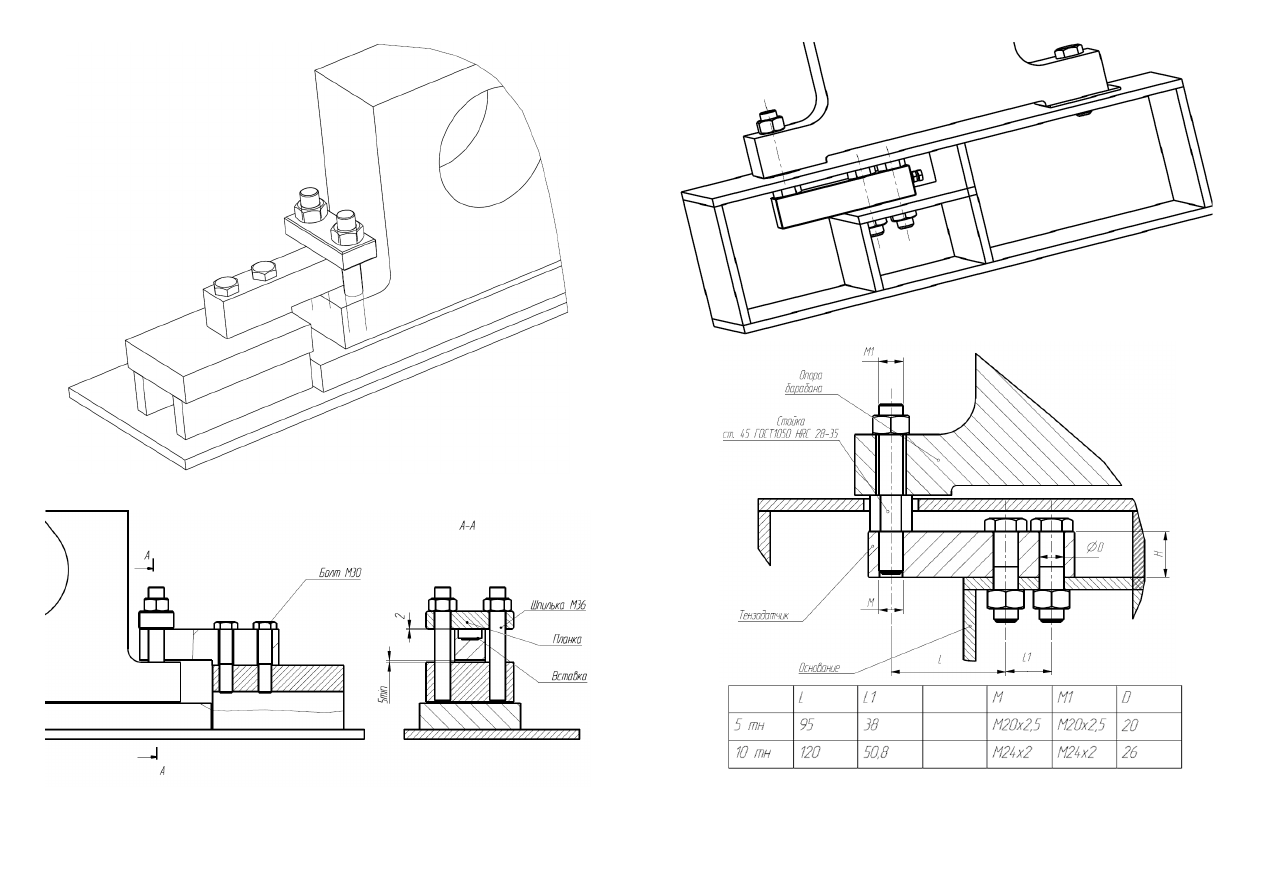

Р и с у н о к   26 — Пример установки датчика усилия балочного типа серии ТКС

для опоры барабана




РИВП.453618.022 РЭ



48









Р и с у н о к   27 — Пример установки датчика усилия балочного типа серии ТКС

для опоры барабана
