РИВП.453618.022 РЭ 49

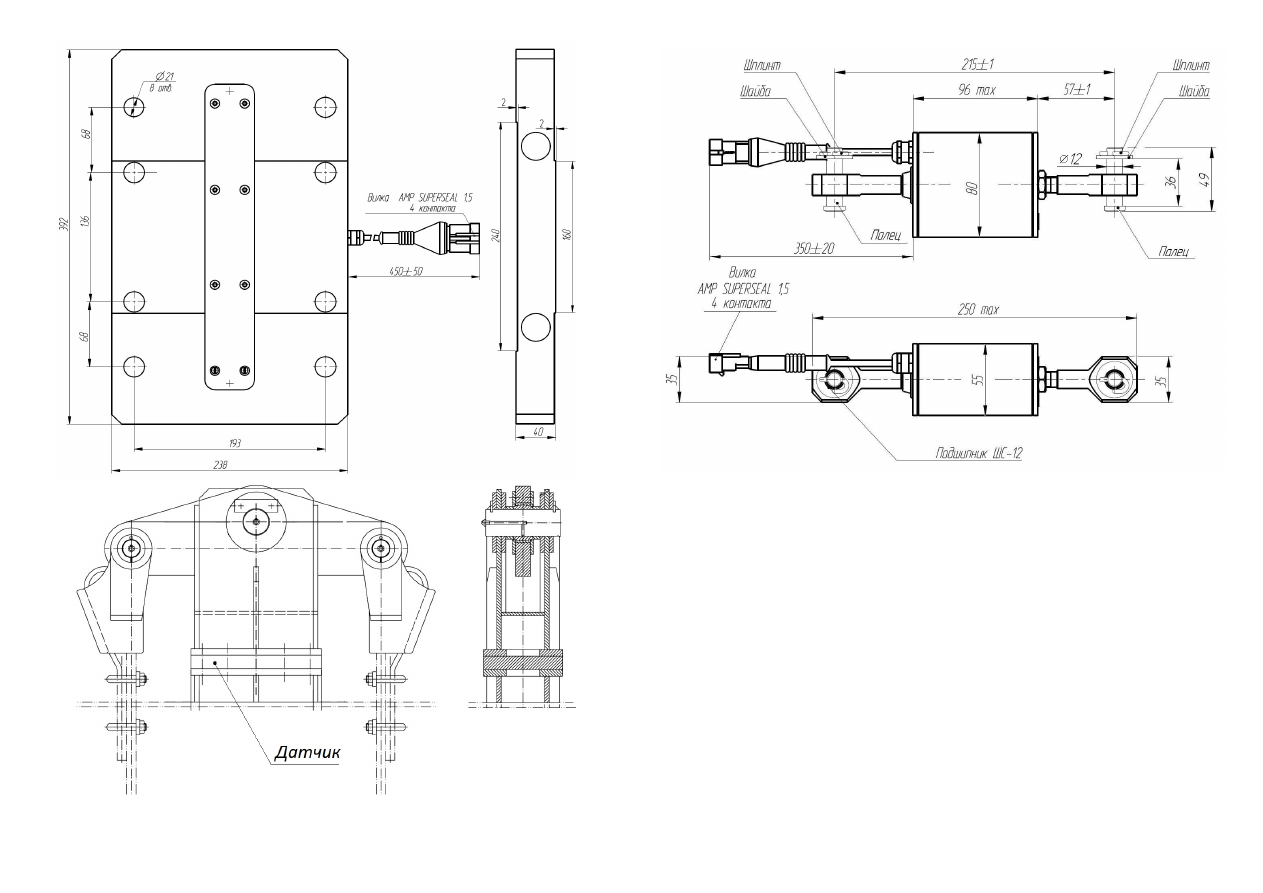

Р и с у н о к 28 — Примеры установки датчиков усилия балочного типа серии ТКС под опору барабана
РИВП.453618.022 РЭ
50
ТКС-24
ТКС-23, ТКС-27
№ поз. ТКС-23 ТКС-24 ТКС-27 1 опора 702040034 опора 702040035 опора 702040050 2 основание 702040037 основание 702040036 основание 702040052 3 болт М16х60.88 болт М24х75.88 болт М24х75.88 4 болт М20х60.88 болт М24х75.88 болт М24х75.88 5 шайба 16 шайба 24 шайба 24 6 шайба 20 шайба 24 шайба 24 7 болт М16х60.88 болт М20х75.88 болт М20х75.88 8 шайба 16 шайба 20 шайба 20

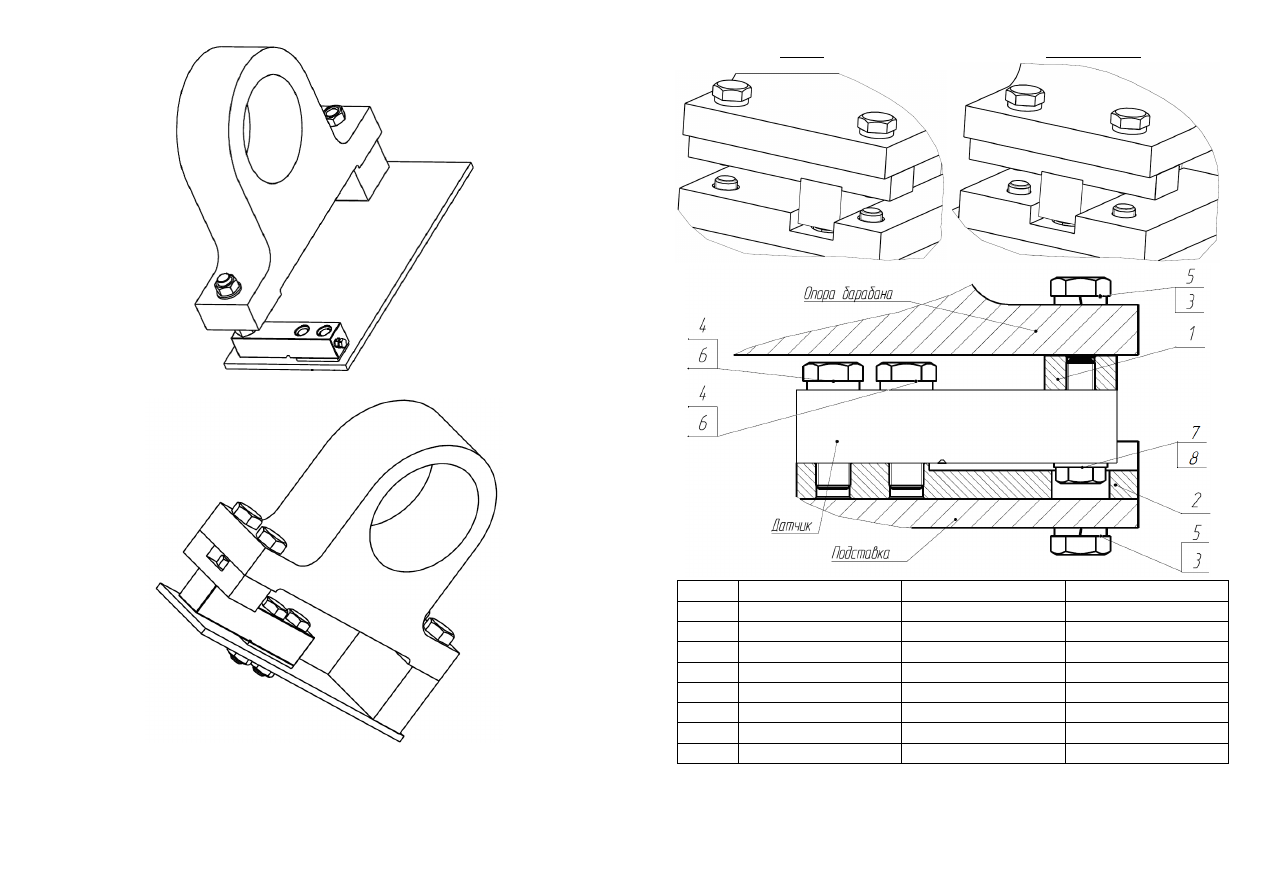

Р и с у н о к 29 — Примеры установки датчиков усилия ТКС-5000-Р114-х и ТКС-10000-Р112-х под опору барабана при помощи соответствующих комплектов монтажных частей ТКС-23, ТКС-24 и ТКС-27 |
