ОГМ240 - Прибор безопасности. Руководство по эксплуатации - часть 1











ОГМ240

Прибор безопасности




Руководство по эксплуатации







Распространяется

на приборы модификаций

с ОГМ240-50 по ОГМ240-55




















ООО Научно-производственное предприятие «Резонанс»
Тел./факс: +7 (351) 731-30-00 (многоканальный)
ул. Машиностроителей, д. 10-Б, Челябинск, 454119, Россия
сайт: www.rez.ru, e-mail: rez@rez.ru

РИВП.453618.022 РЭ



2



СОДЕРЖАНИЕ



1 Введение ............................................................................................................ 3



2 Меры безопасности ........................................................................................... 3



3 Возможности ОГМ240........................................................................................ 4



4 Расположение кнопок и индикаторов.............................................................. 5



5 Отображаемая информация ............................................................................. 7



6 Главное меню .................................................................................................... 9



7 Выполняемые функции ................................................................................... 10



8 Информационные сообщения......................................................................... 12



9 Меню настройки .............................................................................................. 13



10 Подготовка и порядок работы с прибором ................................................. 22



11 Инструкция по монтажу, пуску и регулированию....................................... 24



12 Возможные неисправности и методы их   устранения............................... 56



13 Техническое обслуживание.......................................................................... 57



14 Проверка ОГМ240 с контрольными грузами ............................................... 61



15 Маркировка и пломбирование...................................................................... 62



16 Правила хранения и транспортирования .................................................... 62



17 Назначение входов и выходов ..................................................................... 63



18 Технические параметры входов и выходов................................................. 63















РИВП.453618.022 РЭ

3

  1 ВВЕДЕНИЕ

Настоящее руководство по эксплуатации распространяется на приборы безопасности

модификаций с ОГМ240-50 по ОГМ240-55 (далее — прибор безопасности или ОГМ240)
для кранов мостового типа (мостовой опорный, мостовой подвесной, штабелер, козло-
вой, полукозловой и т.д.).

В настоящем документе изложены:

-



выполняемые функции ОГМ240;

-



инструкция по монтажу, пуску и регулированию;

-



порядок настройки и работы ОГМ240;

-



указания по техническому обслуживанию и способы устранения характерных не-
исправностей;

-



правила хранения, упаковки и транспортирования.

Состав и технические характеристики прибора безопасности приведены в паспорте

РИВП.453618.022 ПС.

Изготовитель  оставляет  за  собой  право  без  согласования  с  потребителем  вносить

изменения в конструкцию ОГМ240, если эти изменения улучшают его работу и не на-
рушают взаимозаменяемости.

  2 МЕРЫ БЕЗОПАСНОСТИ

Наличие прибора безопасности не снимает ответственности с крановщика в случае

опрокидывания крана, разрушения его конструкций или иных аварий.

ОГМ240  должен  использоваться  только  как  прибор  безопасности  или  ограничитель

грузоподъемности,  отключающий  движения  крана  при  ошибках  крановщика.  Кранов-
щик в каждом конкретном случае должен убедиться в том, что при подъеме и переме-
щении груза не произойдет превышения грузоподъемности крана, столкновений с пре-
пятствиями, конструктивных ограничений крана и других аварийных ситуаций.

Запрещается:

-



предпринимать  попытки  поднять  груз,  превышающий  допустимую  грузоподъем-
ность крана, несмотря на наличие ОГМ240;

-



использовать прибор безопасности в качестве весов или измерителя силы, в том
числе при отрыве закрепленных грузов;

-



проводить сварочные работы при включенном приборе безопасности;

-



эксплуатировать ОГМ240 при поврежденных пломбах и (или) при наличии меха-
нических  повреждений  любых  составных  частей  ОГМ240,  включая  соединитель-
ные жгуты;

-



эксплуатировать кран при выключенном или неисправном ОГМ240.



РИВП.453618.022 РЭ



4

  3 ВОЗМОЖНОСТИ ОГМ240

ОГМ240 позволяет определять:

-



нагрузочные  параметры  крана  для  каждой  из  лебёдок:  грузоподъёмность  нетто
(Q, т), максимальную грузоподъёмность (Qм, т), степень загрузки (М, %);

-



дополнительные параметры: скорость ветра (V, м/с).

ОГМ240 выполняет функции:

-



ограничителя  грузоподъемности  каждой  из  лебёдок  при  постоянном  значении
грузоподъёмности  и  при  различной  грузоподъемности,  которая  определяется  по
введённой грузовой характеристике;

-



предупреждения при превышении допустимой скорости ветра;

-



регистратора параметров работы крана.

Дополнительно ОГМ240 отображает:

-



текущую дату и время;

-



общую наработку крана и каждой из лебёдок №1 и №2 в моточасах;

-



количество рабочих циклов каждой из лебёдок;

-



класс использования по ИСО 4301/1;

-



группу режима работы крана по ИСО 4301/1;

-



режим нагружения крана по ИСО 4301/1;

-



коэффициент распределения нагрузок по ИСО 4301/1;

-



число включений каждой из лебёдок №1 и №2.



РИВП.453618.022 РЭ

5

  4 РАСПОЛОЖЕНИЕ КНОПОК И ИНДИКАТОРОВ



Т а б л и ц а   1  — Назначение кнопок и элементов индикации

Поз.

Описание

1

Жидкокристаллический дисплей, разрешение 202х32.

2

Индикатор степени загрузки крана.

3

Индикатор «Стоп». Включен при срабатывании одного из ограничений ОГМ.

4

Индикатор  «Предел».  Включен  при  приближении  к  одному  из  ограничений
ОГМ, выключается при включении индикатора «Стоп».

5

Индикатор «Ветер»:

-



включен в мигающем режиме совместно с индикатором «Предел» при при-
ближении к максимальной скорости ветра;

-



включен в мигающем режиме совместно с индикатором «Стоп» при дости-
жении максимальной скорости ветра.

6

Индикатор возможности снятия блокировки с механизмов крана.

7

Индикатор «Тара»:

-



включен, при отображении полезного веса поднятого груза без учёта веса

тары;

-



выключен,  при  отображении  полного  веса  поднятого  груза  с  учётом  веса
тары;

8

Индикатор «Консоль»:

-



включен в мигающем режиме совместно с индикатором «Стоп» при сраба-

тывании входа «Консоль».

РИВП.453618.022 РЭ



6

Поз.

Описание

9

Индикатор «Вспомогательный подъём»:

-



включен в мигающем режиме совместно с индикатором «Предел» в диапа-
зоне загрузки от 90 до 125% для лебёдок №2 и №3;

-



включен в мигающем режиме совместно с индикатором «Стоп» при сраба-
тывании перегрузки — 125% для лебёдок №2 и №3.

10

Индикатор «Главный подъём»:

-



включен в мигающем режиме совместно с индикатором «Предел» в диапа-
зоне загрузки от 90 до 125% для лебёдки №1;

-



включен в мигающем режиме совместно с индикатором «Стоп» при сраба-

тывании перегрузки — 125% для лебёдки №1.

11

Индикатор информационных сообщений

12

Иконка режима настройки прибора

13

Индикатор отображения рабочих параметров крана



Кнопка  «Индикация»,  позволяющая  выводить  на  дисплей  нагрузочные  и

вспомогательные  параметры  крана  (последовательным  нажатием  выбирается
требуемая группа параметров):

1  экран  —  главный  подъём:  фактический  вес  груза,  максимальный  вес  груза,

момент загрузки, скорость ветра;

2  экран  —  вспомогательный  подъём:  фактический  вес  груза,  максимальный

вес груза, момент загрузки, скорость ветра;



Кнопка «Помощь/Отмена», позволяющая:

-



выводить и переключать на дисплее информационные сообщения;

-



выходить из меню (подменю) и из режима редактирования без сохранения

параметра в памяти;

-



выводить версию и дату программного обеспечения ОГМ240



Кнопка «Вверх» позволяет:

-



увеличивать громкость встроенного звукового сигнала;

-



переходить к предыдущему параметру пункта меню (подменю);

-



увеличивать изменяемый параметр.



Кнопка «Меню/Ввод» позволяет:

-



переходить к меню (подменю) для редактирования параметра;

-



переходить к меню настройки параметров крана;

-



выбирать грузоподъёмность при смене грузозахватного устройства, вход в
режим выбора осуществляется при удержании кнопки;

-



выходить из режима редактирования с сохранением изменённого параметра.



Кнопка «Часы/Блокировка» позволяет:

-



если индикатор 6 включен, снять блокирование движения с определенных

механизмов крана в зависимости от сработавшего ограничения;

-



если индикатор 6 выключен, вывести текущие время и дату;

-



если  индикатор  6  выключен,  вывести  долговременную  информацию  при

длительном удержании кнопки.



Кнопка «Влево» позволяет перемещать курсор влево по режимам в меню (подменю)

РИВП.453618.022 РЭ

7

Поз.

Описание



Кнопка «Вниз» позволяет:

-



уменьшать громкость встроенного звукового сигнала;

-



переходить к следующему параметру подменю;

-



уменьшать значение изменяемого параметра.



Кнопка «Вправо/Тара» позволяет:

-



перемещать курсор вправо по режимам в меню (подменю);

-



обнулять массу тары (исключать массу тары из показаний фактического веса груза).

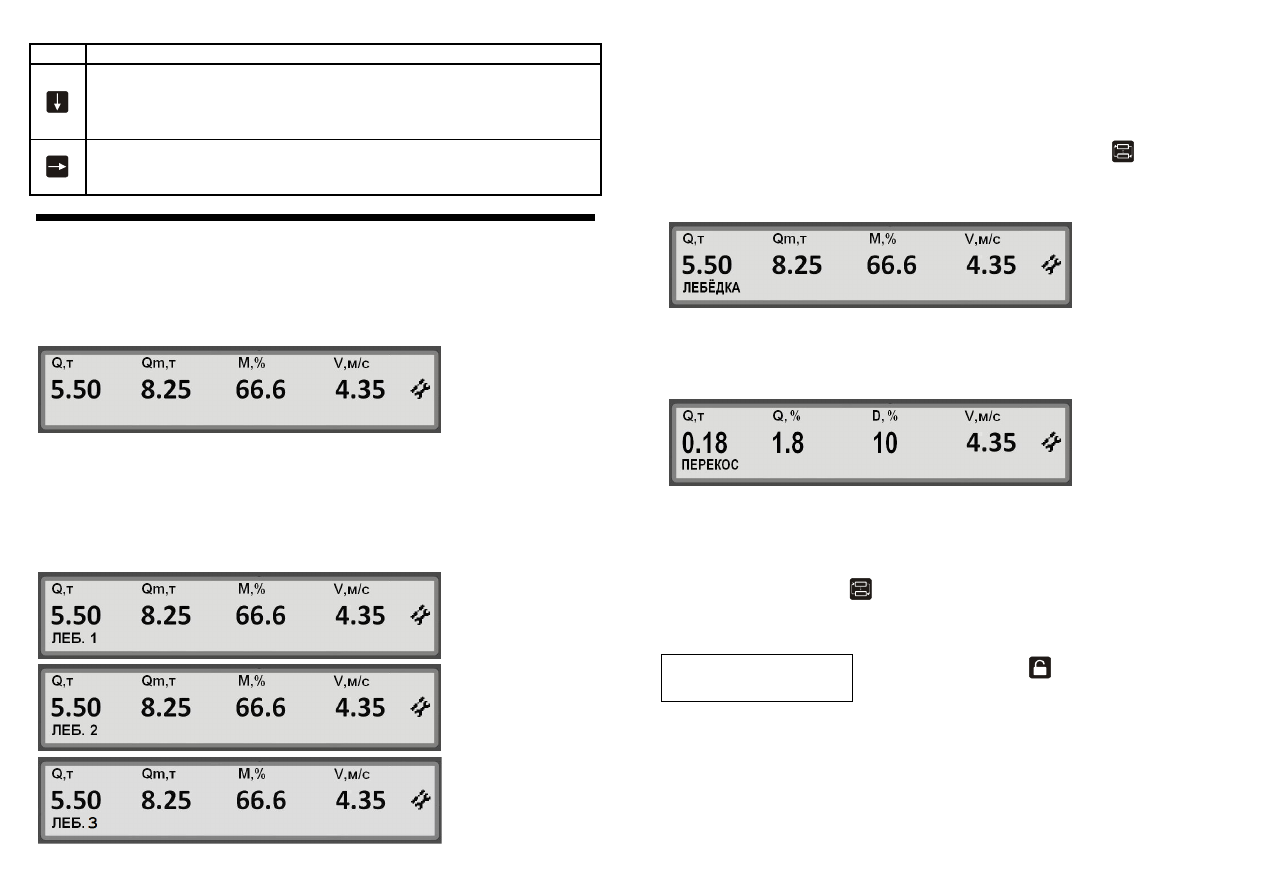

  5 ОТОБРАЖАЕМАЯ ИНФОРМАЦИЯ

В зависимости от режима работы крана различаются несколько видов отображений

нагрузочных и дополнительных параметров крана.


Работа крана с одной лебёдкой







Работа крана с двумя и тремя лебёдками:
- ограничение грузоподъёмности для каждой лебёдки в отдельности;
-  ограничение  грузоподъёмности  для  каждой  лебёдки  в  отдельности  со-

вместно с ограничением общей грузоподъёмности крана в целом путём сум-
мирования  грузоподъёмностей  обоих  лебёдок  для  режима  №3  «Сумма  с
двух лебёдок №1 и №2», и суммирования грузоподъёмностей с трёх лебёдок
для режима №6 «Сумма с трёх лебёдок №1, №2, №3»













РИВП.453618.022 РЭ



8

Q — фактическая масса груза на соответствующей лебёдке, т
Qм — максимальная грузоподъёмность соответствующей лебёдки, т
М — степень загрузки соответствующей лебёдки, %
V — скорость ветра, м/с

Переход  к  отображению  и  переключение  между  экранами  для  каждой  из  лебёдок,

если позволяет выбранный режим, осуществляется нажатием кнопки

.



Работа  крана  с  двумя  лебёдками  для  защиты  крана  от  перекоса  усилия

между лебёдками при контейнерном подъёме



Q — фактическая масса груза (общая для обеих лебёдок), т
Qм — максимальная грузоподъёмность (общая для обеих лебёдок), т
М — степень загрузки (общая для обеих лебёдок), %
V — скорость ветра, м/с







Q,т — значение перекоса между лебёдками в тоннах
Q,% — значение перекоса между лебёдками в процентах
D — заданное значение перекоса между лебёдками, %
V — скорость ветра, м/с



Переключение между экранами отображения параметров лебёдок и  перекоса осуще-

ствляется нажатием кнопки

.





Дата и время









Дата и время
10:50:49
3.11.2009







Вызывается  нажатием

  при  отсутствии  блоки-

ровок











РИВП.453618.022 РЭ

9

Информация длительного хранения







Наработка      9999999ч

Время до ТО    99999ч

Наработка Q1   9999999ч

Наработка Q2   9999999ч

Циклы Q1       9999999

Циклы Q2       9999999

Циклы Q3       9999999

Класс исп.     U0

Группа         A1

Режим          Q1

Коэф. нагр.    Кр = 0,1

Число вкл. Q1  9999999

Число вкл. Q2  9999999

ТПЧР           450/193171

ТП             4  /2363

Номер крана    № 1000

Номер ОГМ      № 010100001



Вызывается  длительным  удержанием



при отсутствии блокировок

 – смещение экрана вверх

 – смещение экрана вниз













  6 ГЛАВНОЕ МЕНЮ

Для входа в главное меню в режиме работы нажмите

.

Главное меню позволяет:

-



просмотреть дату и время;

-



считать данные со встроенного регистратора параметров;

-



просмотреть информацию: данные с датчиков и состояния входов и выходов.



Структура главного меню





Просмотр даты и времени
Запись содержимого регистратора

Отображение значений с датчиков
Отображение состояний входов и выходов







 – перемещение курсора влево

 – перемещение курсора вправо

 – выбор пункта меню

 – выход из главного меню







Просмотр даты и времени




Дата и время
10:50:49
3.11.2009



Нажмите

 для перехода в главное меню

Нажмите

 для перехода к просмотру даты и времени























РИВП.453618.022 РЭ



10

Запись содержимого регистратора



Нажмите

 для перехода в главное меню

Кнопкой

 переместите курсор на пункт «Запись содержимого регистратора»

Нажмите

 для перехода в подменю

Вставьте карту памяти



Отображение значений с датчиков



Нажмите

 для перехода в главное меню

Кнопкой

 установите курсор на пункт «Отображение значений с датчиков»

Нажмите

 для перехода к подменю

Кнопками

/

 установите курсор на строку с требуемым датчиком (блоком) и

нажмите



Отображение состояний входов и выходов



Нажмите

 для перехода в главное меню

Кнопкой

 установите курсор на пункт «Состояние входов и выходов»

Нажмите

 для перехода к подменю









7 ВЫПОЛНЯЕМЫЕ ФУНКЦИИ

7.1 Ограничитель грузоподъёмности
Ограничитель грузоподъёмности каждой из лебёдок позволяет:

-



информировать крановщика о предельной загрузке крана;

-



автоматически формировать сигналы отключения механизмов крана при подъёме
груза, масса которого превышает максимальную грузоподъемность более чем на
25%, причём, без полного отрыва груза от земли, т.е. груз, будет соприкасаться
с землёй хотя бы в одной точке.

Если в процессе работы на кране имеется возможность смены грузозахватного уст-

ройства, то крановщик может осуществлять выбор только того грузозахватного устрой-
ства  при  котором  грузоподъёмность  крана  (с  учётом  массы  самого  грузозахватного
устройства) не будет превышать основной (максимальной) грузоподъёмности крана.

В  зависимости  от  режима  работы  крана,  который  задаётся  в  режиме  настройки

ОГМ240, ограничение грузоподъёмности осуществляется:

-



при работе с одной лебёдкой №1;

-



при работе с двумя лебёдками №1 и №2;

-



при работе с двумя лебёдками с суммированием грузоподъёмности от обеих ле-
бёдок №1 и №2;

-



при работе двух лебёдок с защитой от перекоса для подъёма контейнера;

РИВП.453618.022 РЭ

11

-



при работе с тремя лебёдками №1, №2, №3;

-



при работе с тремя лебёдками с суммированием грузоподъёмности от трёх лебё-
док №1, №2 и №3.



Внимание!
1

ОГМ240 не является средством измерения.

2

Масса груза определяется с точностью, достаточной для выполнения функции ог-
раничителя грузоподъёмности, и может отличаться от фактической.

3

Допустимая погрешность определения массы груза приведена в паспорте прибора
безопасности.

Максимальная грузоподъёмность крана в виде таблицы приведена в паспорте крана.

Для количественной оценки загруженности крана ОГМ240 рассчитывает степень за-

грузки, равная процентному отношению фактического веса к максимальной грузоподъ-

ёмности крана (

100%

Qм

Q

Мз

⋅

=

).

Предварительная сигнализация включается при степени загрузки более 90%,

при этом загорается желтое табло «Предел» и включается прерывистый звуковой сиг-

нал.

Если степень загрузки крана более 125% загорается красное табло «Стоп», вклю-

чается прерывистый звуковой сигнал, механизмы крана блокируются.

7.2 Предупреждение при превышении допустимой скорости ветра

При превышении допустимой скорости ветра, которая задаётся в режиме настройки

ОГМ240, включается предупредительная сигнализация о превышении допустимой ско-

рости ветра: загорается красное табло «Стоп», мигает индикатор «Ветер» и включает-
ся прерывистый звуковой сигнал.

Предварительная сигнализация включается при скорости ветра более 80% от-

носительно допустимой скорости ветра, при этом загорается желтое табло «Предел»,
включаются индикатор «Ветер» и прерывистый звуковой сигнал.

7.3 Регистратор параметров

Прибор безопасности содержит встроенный регистратор параметров, соответствую-

щий требованиям РД10-399-01.

Регистратор параметров позволяет сохранять информацию о:

-



календарной дате (день, месяц и год);

-



текущем времени суток (часы и минуты);

-



степени загрузки (М) каждой из лебёдок;

-



фактических масс поднятых грузов (Q) каждой из лебёдок;

-



скорости ветра (V)

-



состояниях входов и выходов.

Дополнительно РП сохраняет следующую информацию в течение всего срока служ-

бы ОГМ240:

-



общую наработку крана и каждой из двух лебёдок №1 и №2 в моточасах;

-



наработку механизмов передвижения крана и грузовой тележки в моточасах;

-



количество включений механизмов каждой из двух лебёдок №1 и №2;

-



число рабочих циклов каждой из лебёдок;

РИВП.453618.022 РЭ



12

-



дату, время и основные параметры работы крана при превышении 100% степени
загрузки каждой из лебёдок крана;

-



эксплуатационные параметры работы крана: коэффициент распределения нагру-
зок, режим нагружения, класс использования, группа режимов работы и характе-
ристические числа каждой из лебёдок.

Дополнительная информация о РП, анализ и оформления данных РП изложены в ин-

струкции по считыванию РП.

  8 ИНФОРМАЦИОННЫЕ СООБЩЕНИЯ

В случае нарушения нормальной работы прибора безопасности, ОГМ240 выводит на

дисплей информационные и диагностические сообщения. При первоначальном и даль-

нейшем  последовательном  нажатии

  выводятся  сообщения,  которые  служат  для

более детальной расшифровки информационных и диагностических сообщений.

Информационные и диагностические сообщения







Нет сигнала от датчика







Выводится  при  отсутствии  ответа  от  одного  из
датчиков







Неисправность линии







Выводятся  при  неисправности  линии  связи  между
датчиками и блоками.







Блокировка



Выводится при наступлении одной из блокировок







Приближение к блокировке





Выводится при приближении к одной из блокиро-
вок







Информация (?)



Выводится  при  необходимости  вывести  дополни-

тельную информацию







Сообщения расшифровки информационных и диагностических сообщений







Максимальный ветер





Выводится  при  приближении,  достижении  и  пре-
вышении максимальной скорости ветра

Не отвечает
Датчик-1 (0х20)



Не отвечает
ДСВ



Не отвечает
БВН



Не отвечает
ДПМ



Выводятся  в  случае  неисправности  датчика  или
блока.







Загрузка Q1



Загрузка Q2



Загрузка Q3







Выводятся  в  случае  превышения  грузоподъёмно-
сти более 90% относительно максимальной

Линия замкнута на массу



Линия замкнута на плюс







Выводятся  если  линия  замкнута  на  общий  провод

или плюс питания между датчиками и блоками.

РИВП.453618.022 РЭ

13

  9 МЕНЮ НАСТРОЙКИ

Внимание!

Работы  по  настройке  ОГМ240  могут  выполнять  только  аттестованные  наладчики  при-
бора безопасности.

Меню настройки позволяет:

-



скорректировать дату и время;

-



считать данные со встроенного регистратора параметров;

-



просмотреть информацию с датчиков и блоков;

-



просмотреть состояния входов и выходов;

-



ввести тип крана и дату установки прибора;

-



ввести грузовую характеристику крана;

-



осуществить регулировку датчиков усилия для определения веса (массы груза);

-



осуществить  регулировку  датчика  перемещения  грузовой  тележки  для  кранов  с
различной грузоподъёмностью в пролёте крана и на его консолях;

-



осуществить ввод заводских номеров ОГМ240 и крана;

-



ввести параметры крана;

-



ввести значения грузоподъёмностей при смене грузозахватных устройств.

Для входа в меню настройки необходимо вывернуть винт настройки (в верхнем пра-

вом  углу  БИ),  после  чего  появится  иконка  «

»  в  правой  части  экрана  и  нажать

кнопку

. После настройки прибора необходимо ввернуть винт настройки.

Структура меню настройки







Установка даты и времени
Запись содержимого регистратора

Отображение значений с датчиков
Отображение состояний входов и выходов

Ввод типа крана и даты установки прибора
Ввод грузовой характеристики

Регулировка датчиков
Ввод заводских номеров

Настройка параметров крана



 – перемещение курсора влево

 – перемещение курсора вправо

 – выбор пункта подменю





Установка даты и времени







1  Кнопками

,

 установите курсор на подрежим «Установка даты и времени».

2  Нажмите

 для перехода в подменю.

3  Повторно нажмите

 для редактирования.

4  Кнопками

,

  осуществляйте  выбор  параметра,  а  кнопками

,

  его

редактирование.

РИВП.453618.022 РЭ



14

5  Нажмите

 для сохранения текущей даты и времени.

6  Нажмите

 для перехода в меню настройки





Запись содержимого регистратора





1  Кнопкой

,

 переместите курсор на пункт «Запись содержимого регистрато-

ра»

2  Нажмите

 для перехода в подменю

3  Вставьте карту памяти, после окончания копирования нажмите

 для перехода

в меню настройки




Отображение значений с датчиков





1  Кнопкой

,

  установите  курсор  на  пункт  «Отображение  значений  с  датчи-

ков»

2  Нажмите

 для перехода к подменю

3  Кнопками

,

 установите курсор на строку с требуемым датчиком (блоком) и

нажмите

.

4  Нажмите

 дважды для перехода в режим настройки.




Отображение состояний входов и выходов





1  Кнопкой

,

 установите курсор на подрежим «Отображение состояний вхо-

дов и выходов»

2  Нажмите

 для перехода в подрежим.

3  Нажмите

 для перехода в режим настройки.




Ввод типа крана и даты установки прибора и ввода крана в эксплуатацию





1  Кнопками

,

 установите курсор на подрежим «Ввод типа крана и даты ус-

тановки прибора»

2  Нажмите

 для перехода в подрежим.

3  В подрежиме «Ввод типа крана» нажмите

 для установки даты ввода крана в

эксплуатацию.  Корректировка  даты  осуществляется  аналогично  подрежиму  «Ус-

тановка даты и времени». После завершения установки даты вернуться в подре-

жим «Ввод типа крана» нажатием

.

4  Для ввода нового имени крана нажмите и удерживайте кнопку

.

5  На  предложение  по  вводу  нового  имени  крана  нажмите

  для  входа  в  режим

РИВП.453618.022 РЭ

15

редактирования имени крана.

6  Кнопками

,

 меняйте позицию курсора,

,

 изменяйте значение вы-

бранного символа. После ввода имени нажмите

, если сохранение имени кра-

на не требуется, то нажмите

, блок выйдет из режима редактирования.

7  Нажмите

 для выхода из ввода нового имени крана.

8  В  подрежиме  «Ввод  типа  крана»  нажмите

.  На  предложение  по  сохранении

даты установки прибора нажмите

.

9  Нажмите

 дважды для перехода в режим настройки.




Ввод грузовой характеристики





1  Кнопками

,

  установите  курсор  на  подрежим  «Ввод  грузовой  характери-

стики». Нажмите

 для перехода в подрежим.

2  Кнопками

,

 установите курсор «>» на «ГХ по макс. весу Q1», если расчёт

грузоподъёмности  должен  вестись  по  одному  постоянному  значению  «Макс.  вес
Q1», указанному в подрежиме «Настройка параметров крана», если расчёт грузо-

подъёмности  должен  вестись  по  введённой  грузовой  характеристике  (до  16  то-
чек), то курсор «>» необходимо установить на «ГХ по точкам». После выбора спо-

соба  расчёта  грузоподъёмности  нажмите  и  удерживайте

  до  тех  пор,  пока

флажок «V» » не установится справа от выбираемого способа расчёта грузоподъ-

ёмности.

3  Для ввода точек в выбранном режиме «ГХ по точкам» необходимо после установ-

ки флажка «V» кратковременно нажать

 для входа в подрежим ввода точек.

4  Кнопками

,

 выбираются точки ГХ. Кнопками

,

 осуществляется из-

менение редактируемого параметра (Q - вес или R - вылет). Кнопкой

 осуще-

ствляется выбор редактируемого параметра: Q или R. После изменения парамет-

ров веса и вылета для каждой точки грузовой характеристики нажмите и удержи-

вайте

,  на  индикаторе  отобразится  сообщение  о  записи  точки  в  память,  для

перехода к следующей точке нажмите

.

5  По окончании ввода последней точки ГХ нажмите

, после чего будет задан во-

прос об окончании ввода точек, нажмите

 для окончания ввода точек и фик-

сирования номера последней точки или

 для выхода из подрежима без фикси-

рования номера последней точки грузовой характеристики.

6  Далее нажмите

 для перехода в меню настройки.



РИВП.453618.022 РЭ



16

П р и м е ч а н и е :

-  для  способа  расчёта  грузоподъёмности  «ГХ  по  макс.  весу  Q1»,  т.е.  по  одному

значению,  грузовая  характеристика  не  вводится,  а  значение  грузоподъёмности
задаётся в подрежиме «Настройка параметров крана» в пункте «Макс. вес Q1».



Регулировка датчиков





Кнопками

,

 установите курсор на подрежим «Регулировка датчиков».

Нажмите

 для перехода в подрежим.









Регулировка веса
Динамика веса

Регулировка вылета

 – перемещение курсора вверх

 – перемещение курсора вниз

 – выбор пункта регулировки







Регулировка веса





1  Кнопками

,

 установите курсор на подрежим «Регулировка веса». Нажмите

 для перехода к выбору лебёдки.

2  Кнопками

,

 выберите лебёдку и нажмите

 для перехода к регулировке

веса на выбранной лебёдке.

3  При пустом крюке (без груза), кнопками

,

 введите на индикаторе значе-

ние веса грузозахватного приспособления (ГП) на крюке, если масса ГП входит в
массу поднимаемого груза (для подъёма груза в дальнейших пунктах регулировки

канала веса). Нажмите

.

4  Подцепите к крюку любой груз весом от 30% до 90% от максимальной грузоподъ-

ёмности крана, кнопками

,

 введите на индикаторе значение веса груза на

крюке,  без  учёта  веса  грузозахватного  приспособления,  т.е.  груз  нетто.  Припод-

нимите груз от земли (груз не должен касаться земли) и остановите. Выждите не-
которое время до стабилизации показаний с датчика (показания датчика в квад-

ратных скобках) и нажмите

. Если вход прибора не подключен к схеме крана,

то нажмите ещё раз

 и перейдите к пункту 6.

5  Если  вход  прибора  подключен  к  схеме  крана,  то  далее  поднимая  груз,  выждите

некоторое  время  до  стабилизации  показаний  с  датчика  (показания  датчика  в

квадратных скобках) и нажмите

 во время подъёма груза.

6  Нажмите

 для перехода в подрежим «Регулировка датчиков».



Динамика веса



Настройка  динамики  канала  веса  осуществляется  только  при  наличии  подключен-

ных  входов  «Главный  подъём»  и  «Вспомогательный  подъём»  для  соответствующих
лебёдок №1 и №2.
