Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

1.9.Отклонение высотных

отметок низа оконных и дверных

проемов

+10мм

Измерительный.
Нивелир, рейка,

уровень

Прораб

Геодезист

2.Устройство перемычек

над проемами



2.1 Отклонение высотных

отметок низа опорных

поверхностей перемычек







-10мм






Измерительный.

Стальной метр






Мастер в

процессе

работ



2.2..Отклонение от горизонтали

уложенных перемычек

10мм

Измерительный.

Стальной метр

Мастер в

процессе

работ



2.2 Отклонение от

симметричности (половина

разности глубины  опирания

концов перемычек)

6мм

Измерительный.

Стальной метр

Мастер в

процессе и

по

окончанию

работ



2.3 Установка металлических

скоб и термопакетов

В

соответ-

ствии с

проектом

Визуально.

Мастер в

процессе

работ












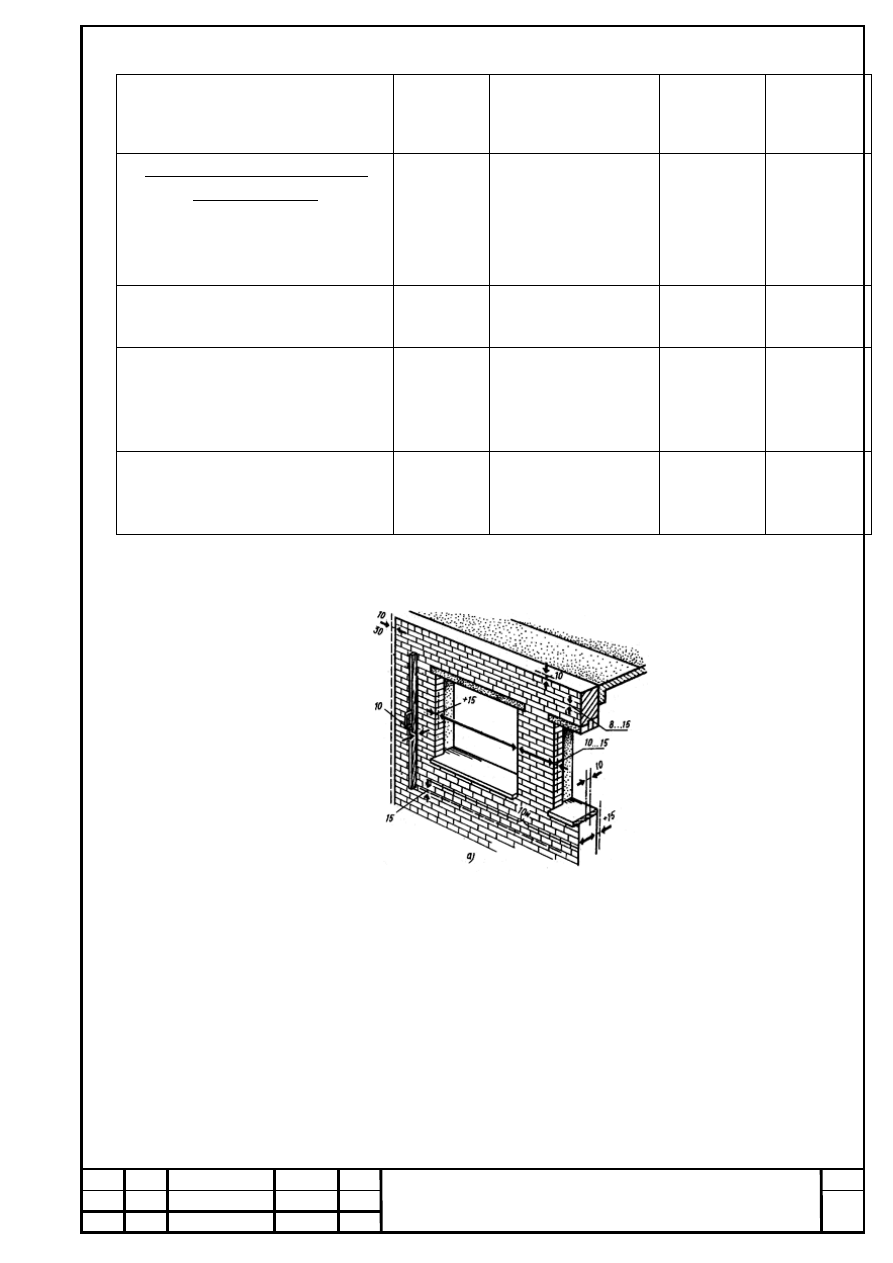

Рисунок 4.11 - Допускаемые отклонения при кирпичной кладке (показаны

пунктирными линиями).


   4.1.8. Указания по обеспечению безопасности труда

1.При выполнении работ по возведению наружных и внутренних несущих

стен  и  перегородок  необходимо  строгое  соблюдение  требований  мер

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

безопасности труда, изложенных в СНиП 12-04-2002 (раздел 9) и СНиП 12-03-

2001 Безопасность труда в строительстве. Часть 1. Общие требования.

2.  Подъем  строительных  материалов  и  изделий  на  этаж,  их  перемещение

на  рабочие  места  необходимо  осуществлять  с  применением  грузозахватных

средств  и  средств  пакетирования,  которые  исключают  их  падение  и

повреждение, таких как подхват – футляр, самозатягивающийся захват

3.  Рабочие,  которые  принимающие  груз  на  местах  каменщиков,  должны

быть обучены, а также иметь удостоверение стропальщика. Между рабочими и

машинистом крана должна быть налажена устойчивая радиотелефонная связь.

4.  Запрещается  сбрасывать  с  этажа  инструменты,  рабочий  инвентарь,

приспособления, строительные материалы и другие предметы.

5.  До  установки  столярных  изделий  все  оконные  и  дверные  проемы  в

возводимых

наружных

стенах

ограждаются

или

закрываются

предохранительными щитами (решетками).

6.  Вспомогательные  приспособления  и  инвентарь,  применяемые  в  работе,

должны  соответствовать  стандартам  (техусловиям),  быть  удобным,  прочным,

исправным и безопасным.

7.  Высота  каждого  яруса  кладки  назначается  с  таким  расчетом,  чтобы

уровень  кладки  после  установки  подмостей  был  не  менее  чем  на  0,7м  выше

уровня рабочего настила (леса, подмости)

8. Запрещается при ведении кладки облокачиваться на нее или вставать на

ногами.  Настилы  должны  быть  исключительно  инвентарного  изготовления.

Использовать  в  качестве  средств  подмащивания  поддоны,  ящики,  контейнера

или  другие предметы, для этого не предназначенные, запрещается.

9. Зазор между возводимой стеной (перегородкой) и рабочим настилом не

должен превышать 50мм. Настилы рабочих подмостей должны не менее 2-х раз

в смену очищать от мусора.

10.  Над  рабочими  входами  в  секцию  необходимо  установить  защитные

навесы размером в плане не менее 2 х 2м.

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

11.  Используемые  навесные  подмости  должны  быть  исключительно

инвентарного

исполнения

и

подвергаться

периодическому

освидетельствованию

12.  На  участках  кладки  наружных  стен,  должны  быть  установлены

наружные  инвентарные  защитные  козырьки  в  виде  настила  на  кронштейнах.

Кронштейны  навешиваются  на  стальные  крюки-  хомуты,  прикрепленные  к

возводимой  стене  по  ходу  ее  кладки.  Первый  ряд  защитных  козырьков

устанавливается  на  отметке  3.300,  и  сохраняется  до  полного  окончания  работ

по  возведению  наружных  стен.  Второй  ряд  защитных  козырьков

устанавливается  на  наружных  стенах  и  переставляется  по  ходу  кладки  через

каждые  6м.  Допускается  применение  настила  второго  ряда  из  сетчатых

материалов с ячейкой не более 50 х 50мм.

 13.  Весь  строительный  мусор  должен  собираться  в  специальный

контейнер и по мере его накопления удаляться башенным краном с этажа для

вывоза  за  пределы  строительной  площадки.  Сбрасывание  мусора  вниз  через

оконные или дверные проемы или с балконных плит запрещается



 4.1.9. Охрана труда и техники безопасности



 Погрузочно-разгрузочные работы нужно производить  механизированным

способом.  Установка  грузов  на  транспортные  средства  должна  обеспечивать

устойчивое  положение  груза  при  транспортировании  и  разгрузке.  Погрузка  на

автосамосвалы должна производиться со стороны заднего или бокового борта.

Конструкции  грузозахватных  приспособлений  должны  исключать

возможность  их  самопроизвольного  раскрытия,  опрокидывания  и  выпадения

материалов.

Монтажные  работы.  Необходимо  обеспечивать  устойчивость  элементов

конструкций  в  процессе  монтажа,  способы  строповки,  меры  по  обеспечению

безопасности монтажников, установку ограничений. Определить опасные зоны

работы механизмов.

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

Подмости  должны  отвечать  установленным  требованиям  в  части

прочности  и  устойчивости.  Настилы  подмостей  ограждают  перилами  высотой

не  ниже  1м  с  бортовой  доской.  Нагрузки  на  настилы  подмостей  не  должны

превышать 2500 Н.

Над входами в лестничные клетки устраивают сплошные навесы размером

в  плане  2x2м.  Высота  каждого  яруса  стен    назначается  так,  чтобы  уровень

кладки  после  каждого  яруса  был  не  менее  чем  на  два  ряда  выше  уровня

рабочего настила.

Безопасность  достигается  правильной  эксплуатацией  монтажных  кранов.

При ветре более 6 баллов монтажные работы прекращаются.

4.2. Технологическая карта на рулонную кровлю


4.2.1 Область применения технологической карты.


       Данная  технологическая  карта  разработана  на  устройство  рулонной

кровли  жилого  дома.  Материалом  для  рулонного  покрытия  используется

Техноэласт  ЭПП,  имеющий  внутри  слоя  сетку  из  проволоки,  увеличивающий

срок  службы  покрытия  до  25  лет.  Техноэласт  является  наплавляемым

материалом и укладывается в один слой. Вследствие большого объема, работы

выполняются на трех захватках.

4.2.2. Сравнение вариантов

Сравним два варианта кровли:

-рулонную наплавляемую, однослойную;

-рулонную мастичную,трехслойную.



Таблица 4.5 – Калькуляция затрат труда


№

п/п

Обоснован

ие по

нормативн

ому

документу

Наименование работ

Объем работ

Трудоемкость,

чел-ч

Ед.

изм

Кол-во

на ед.

изм

на

объем

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

Рулонная мастичная

1

Е7-1

Покрытие  рулонными

материалами

на холодных мастиках

100м2

11,43*

3=

34,29

2,7

92,58

3

Е7-14

Утепление покрытия
минераловатными

плитами

100м2

11,43

2

22,86

4

Е7-15

Устройство цементной
стяжки толщиной 20мм

100м2

11,43

14

160

5

Е7-13

Устройство

пароизоляции

в

один

слой

на

битумной

мастике

100м2

11,43

14,5

165,7





ИТОГО







441,14

Рулонная наплавляемая кровля

6

Е7-2

Устройство рулонной
кровли

100м

2



11,43

4,2

48

7

Е7-14

Утепление кровли
минераловатными

плитами

100м

2



11,43

2

22,86















8

Е7-15

Устройство цементной
стяжки толщиной 20мм

100м

2



11,43

14

160

9

Е7-13

Устройство

пароизоляции

в один слой на

битумной

мастике

100м

2



11,43

14,5

165,7





ИТОГО







396,56



Сравнивая результаты получаем, что рулонная  наплавляемая кровля более

экономична в отличии от мастичной.


4.2.3.  Подсчет объемов работ для технологической карты

Площадь кровли:

42,62•10,81+24,65•11,95•2+4,38•11,14+9,94•4,38•2=1185м

2

;

Вес материалов:

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

-техноэласт - 1185•5=5925кг;

-цем.песч.р-р – 1185•1800•0.05=106650 кг;

-утеплитель – 1185•100•0,15=17775 кг;

Итого: 5,9+106,65+17,78=130,33т.

4.2.4. Сопряжение

Сопряжение  кровельного  ковра  с  выступающими  кровельными

конструкциями осуществляется в следующей последовательности.

-Уложить  первый  слой  кровельного  ковра,  заводя  края  полотнищ  на

переходной бортик.

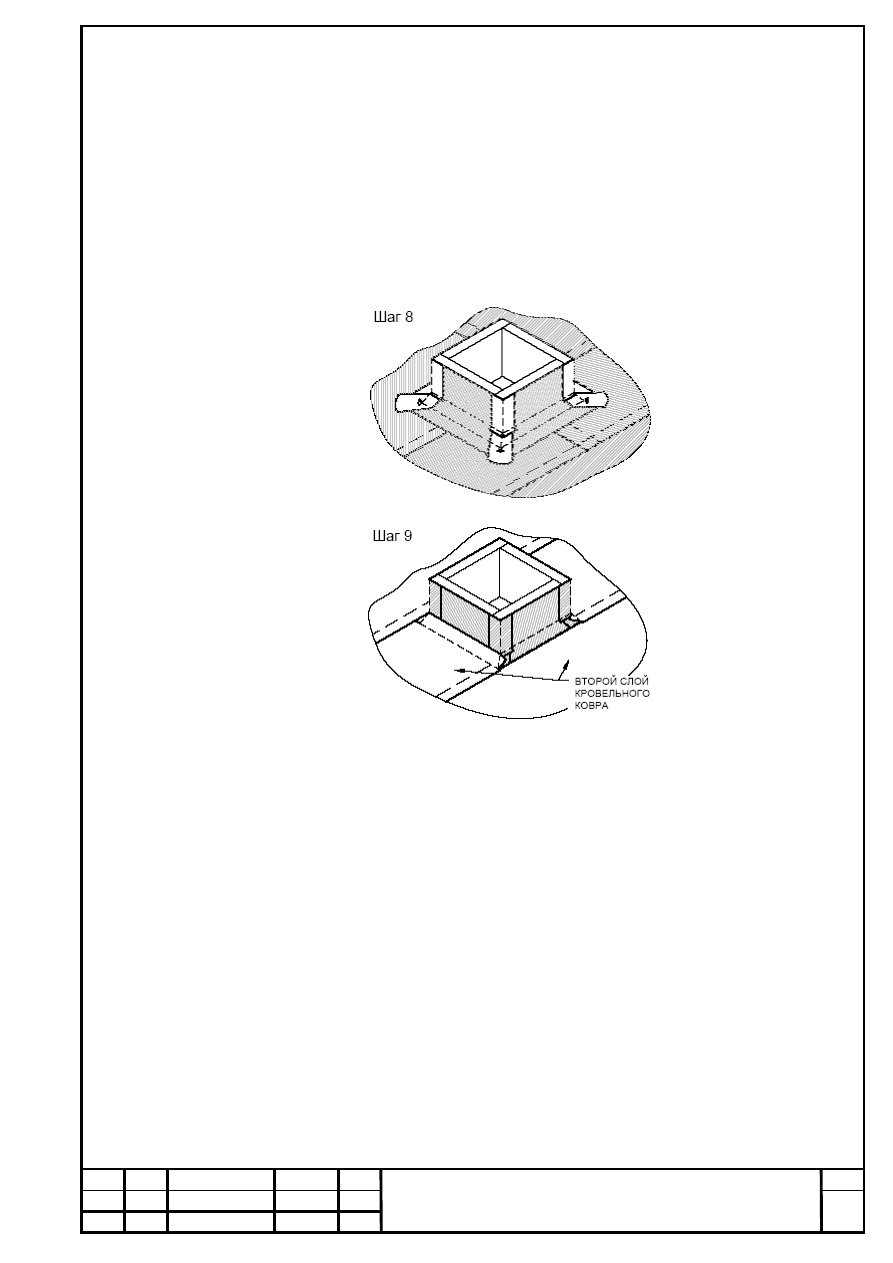

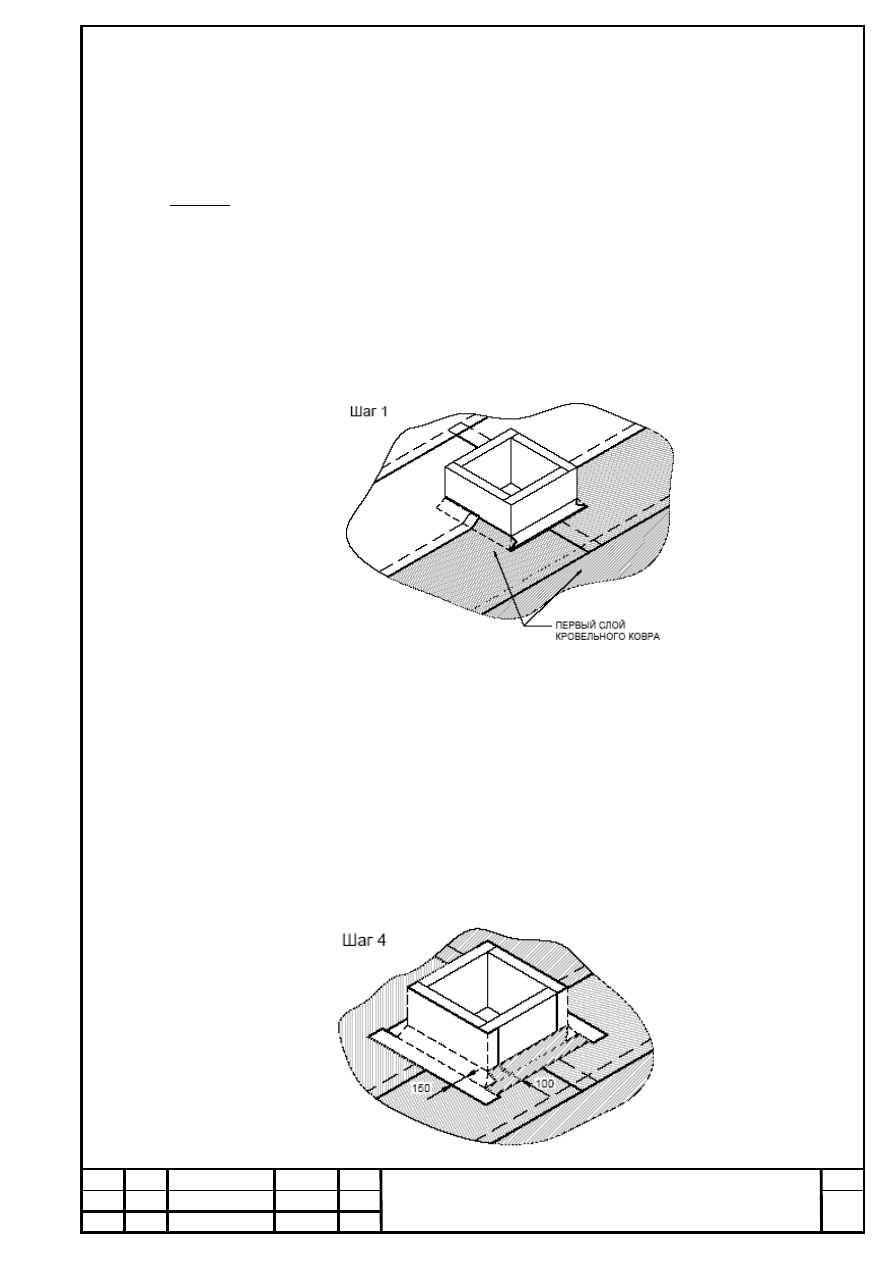

Рисунок 4.12 – Последовательность сопряжения кровельного ковра с

выступающими кровельными конструкциями

-В угол между переходным бортиком и горизонтальной поверхностью

вклейте полоски материала. Полосы должны заходить на горизонтальную

поверхность на 100 мм и целиком закрывать переходной бортик (шаг2).



-Оклеить трубу материалом первого слоя. В местах изгиба на переходном

бортике материал разрезать и удалить все лишнее (шаг 3, 4)





Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

-Наклеить на трубу кусок материала с боковой стороны и обрезать его по

контуру (шаг 5).

-Вклеить в угол составную полоску материала шириной 200 мм.
-Наплавить материал второго слоя, заводя концы материала на переходной

бортик.  Боковые  швы  материала  первого  и  второго  слоев  должны  быть

смещены относительно друг друга минимум на 300 мм.













-Оклеить трубу материалом второго слоя. В местах изгиба на переходном

бортике материал разрезать и удалить все лишнее. (см. выкройки шаг ,4).

-Края кровельного материала на вертикальной поверхности зафиксировать

краевой рейкой.

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

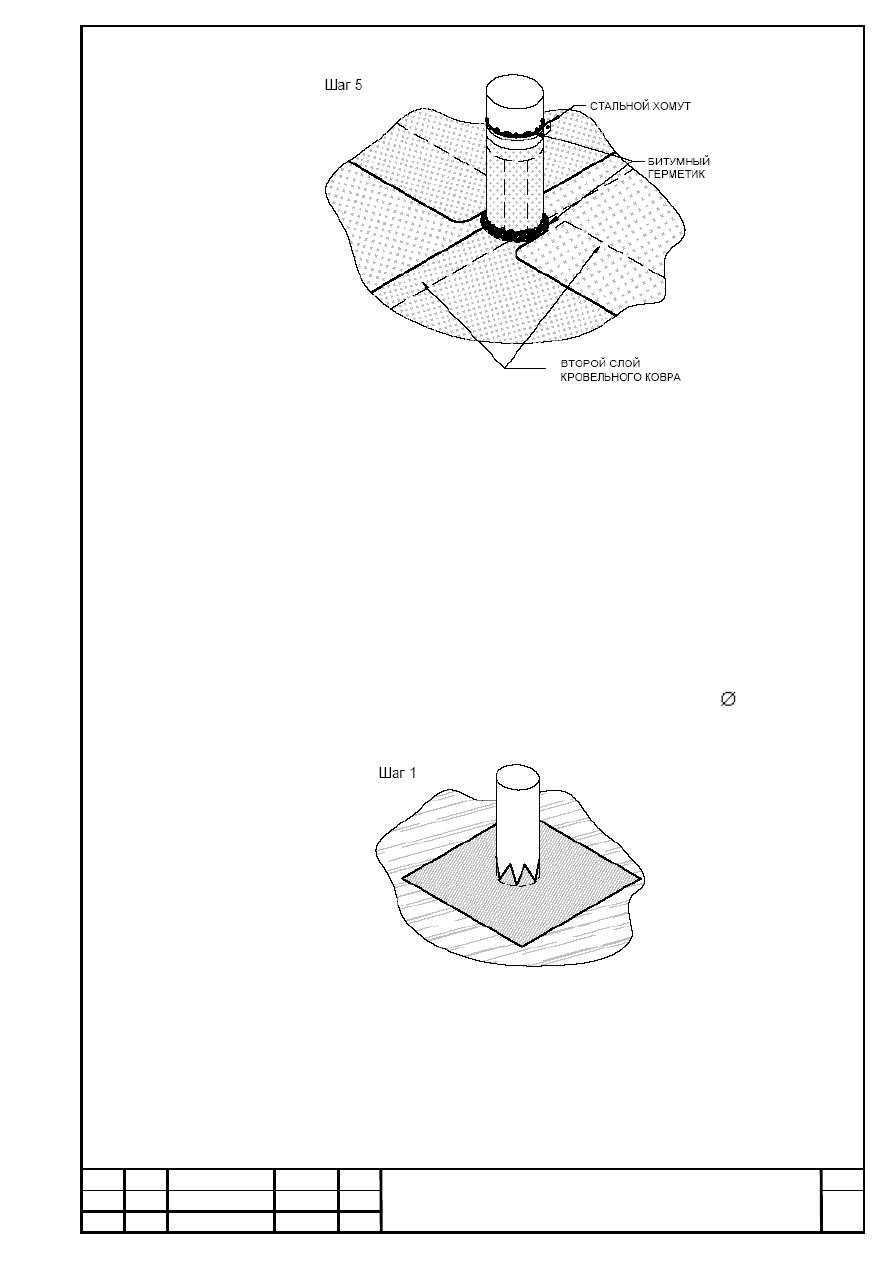

Сопряжение кровельного ковра с круглыми стальными

трубами диаметром от 100 мм.

Данный способ изготовления примыкания кровельного ковра не применим

к пластиковым трубам, пучкам трубок и для горячих труб.

-Вырезать квадрат из материала с длинной стороны равной   трубы +300

мм. Разрезать из центра.





Выкройка шаг 1






-Полосу  из  материала  шириной  300  мм  надрезать  снизу,  сформировав

юбку. Обклеить трубу материалом.
