Поликлиника на 150 посещений в с. Партизанском Красноярского Края (диплом по строительству) - часть 13

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

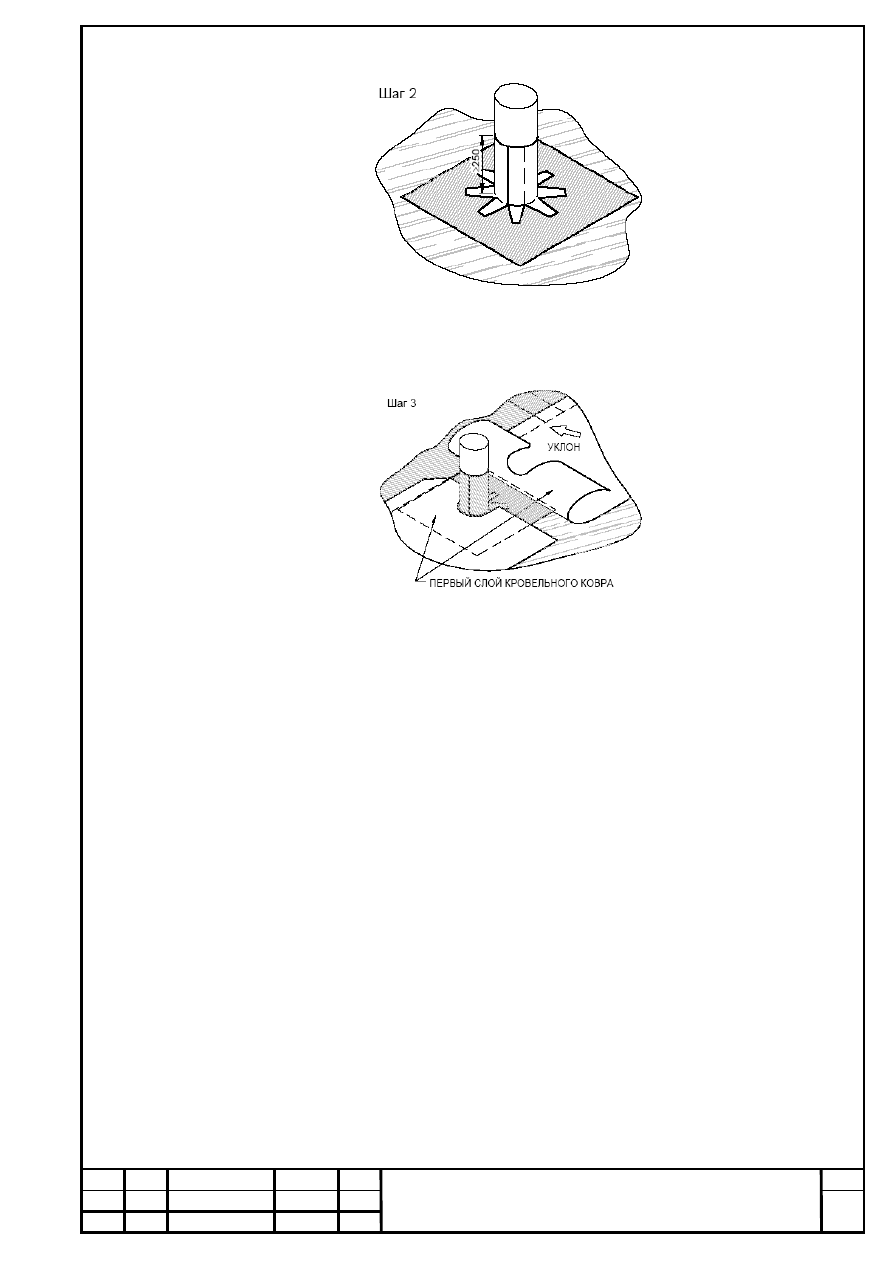

Выкройка шаг 2




  Обклеить трубу материалом первого слоя.






-Полосу  из  материала  шириной  более  350  мм  надрезать  снизу,

сформировав юбку. Обклеить трубу материалом.

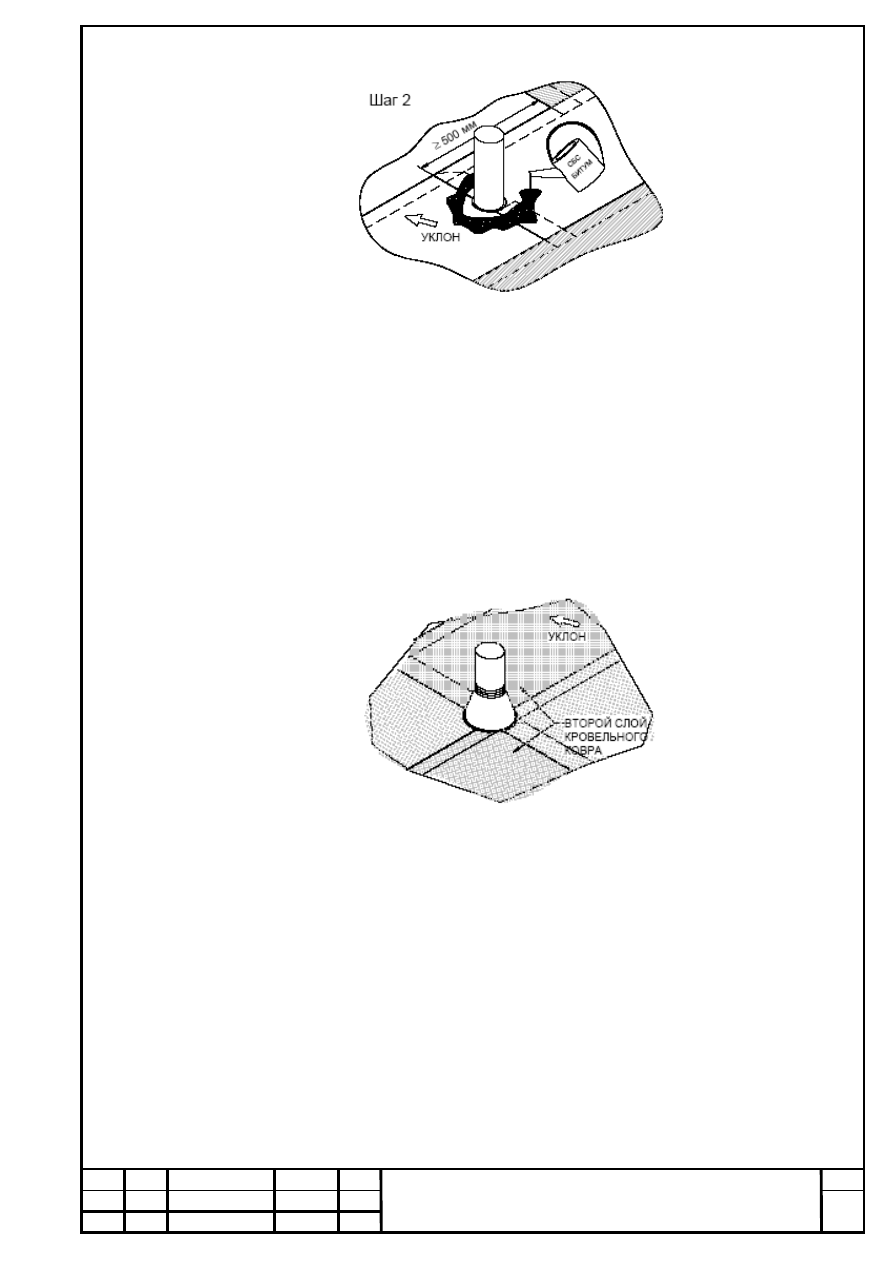

-Наклеить  второй  слой  кровельного  ковра.  Верхний  край  материала

зафиксировать на трубе стальным хомутом и промазать битумным герметиком.

Место сопряжения кровельного ковра с трубой также дополнительно промазать

битумным герметиком.

Сопряжение кровельного ковра с трубами диаметром

от 10 до 250 мм при помощи готовых фасонных деталей.

-Обклеить трубу материалом первого слоя, подводя материал вплотную к

трубе.

-Сжечь с материала первого слоя защитную пленку. Разогреть СБС смесь и

разлить  ее  в  месте  установки  фасонной  детали.  В  разогретую  СБС  смесь

вдавить юбку фасонной детали.



Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ



 -При правильной установке разогретое СБС вяжущее выдавливается из-

под резиновой юбки, обеспечивая полную герметичность соединения.

-Нанести сверху на резиновую юбку разогретое СБТ вяжущее. Равномерно

распределите его по поверхности юбки фасонной детали.

-Оклеить  трубу  материалом  второго  слоя,  подводя  материал  вплотную  к

вертикальной части фасонной детали.



Шаг 5







-Между  трубой  и  верхним  краем  фасонной  детали  нанести

полиуретановый  или  тиоколовый  герметик  и  зажать  край  металлическим

хомутом.



Воронки внутреннего водостока

Воронки  внутреннего  водостока  должны  устанавливаться  с  учетом  норм

проектирования соответствующих зданий и требований строительных норм по

проектированию  канализации  и  водостоков  зданий.  Водоприемные  воронки

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

внутреннего  водостока  должны  располагаться  равномерно  по  площади  кровли

на  пониженных  участках  преимущественно  вдоль  каждого  ряда  разбивочных

осей  здания.  На  каждом  участке  кровли,  ограниченном  стенами,  должно  быть

не менее двух воронок.

Местное  понижение  кровли  в  местах  установки  воронок  внутреннего

водоотвода должно составлять 20-30 мм в радиусе 500 мм за счет уменьшения

толщины слоя утеплителя или за счет основания под водоизоляционный ковер.

Водоотводящее устройство не должно менять положения при деформации

основания  кровельного  ковра  или  прогибе  несущего  основания  кровли.  Чаши

водосточных  воронок  должны  быть  прикреплены  к  несущему  основанию

кровли и соединены со стояками через компенсаторы.

В  чердачных  покрытиях  и  в  покрытиях  с  вентилируемыми  воздушными

прослойками приемные патрубки водосточных воронок и охлаждаемые участки

водостоков должны иметь теплоизоляцию.

Места  приклейки  водоизоляционного  ковра  к  фланцам  водоприемной

чаши  водоприемной  воронки  должны  быть  усилены  дополнительным  слоем

наплавляемого  материала.  Допускается  заглубление  воронки  на  20-30  мм

относительно уровня кровли. Уклон к воронке должен быть увеличен в радиусе

500 мм вокруг воронки.





Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

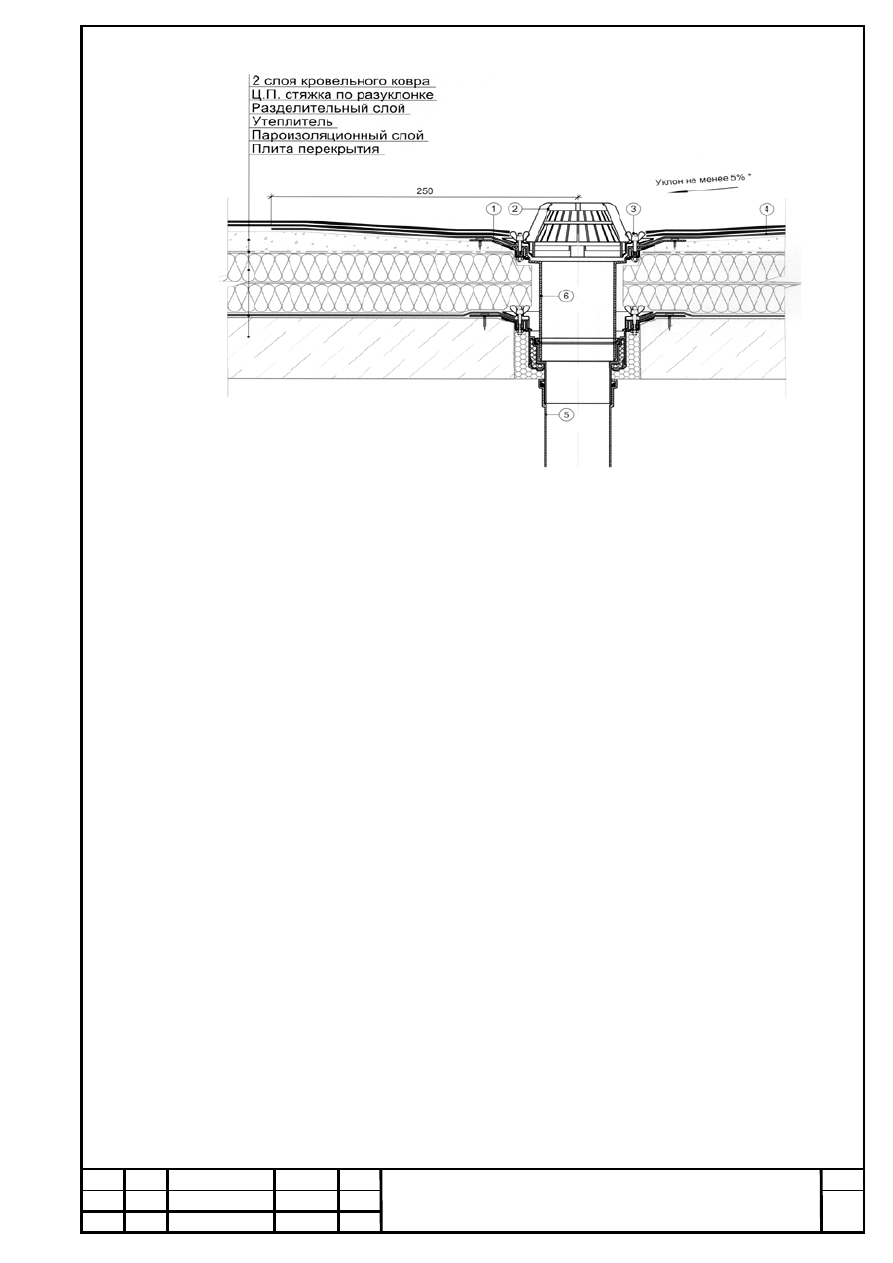

Рисунок 4.15. - Устройство водосточной воронки

1-прижимной металлический фланец; 2-фильтр от листьев; 3-зажимной

винт; 4-дополнительный слой кровельного материала; 5-приемная воронка; 6-

надставной элемент.



4.2.6. Требования безопасности при работе с газовыми горелками

При  работе  с  газопламенным  оборудованием  рекомендуется  пользоваться

защитными  очками.  При  зажигании  ручной  газопламенной  горелки  (рабочий

газ  -  пропан)  следует  приоткрывать  вентиль  на  1/4  -  1/2  оборота  и  после

кратковременной  продувки  рукава  зажечь  горючую  смесь,  после  чего  можно

регулировать пламя. Зажигание горелки производить спичкой или специальной

зажигалкой, запрещается зажигать горелку от случайных горящих предметов. С

зажженной  горелкой  не  перемещаться  за  пределы  рабочего  места,  не

подниматься по трапам и лесам, не делать резких движений. Тушение горелки

производится  перекрыванием  вентиля  подачи  газа,  а  потом  опусканием

блокировочного  рычага.  При  перерывах  в  работе  пламя  горелки  должно  быть

потушено, а вентили на ней плотно закрыты.

При  перегреве  горелки  работа  должна  быть  приостановлена,  а  горелка

потушена, и охлаждена в емкости с чистой водой.

Газопламенные работы должны производиться на расстоянии не менее 10

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

м от групп баллонов (более 2-х), предназначенных для ведения газопламенных

работ;  5  м  от  отдельных  баллонов  с  горючим  газом;  3  м  от  газопроводов

горючих газов.

При  зажигании  ручной  жидкостной  горелки  (рабочее  топливо  -

дизтопливо)  вначале  включают  компрессор,  подавая  небольшое  количество

воздуха  на  головку  горелки  (регулировка  вентилем),  затем  приоткрывают

вентиль  подачи  топлива  и  поджигают  полученную  топливную  смесь  у  среза

головки.  Последовательным  увеличением  расхода  горючего  и  воздуха

устанавливают  устойчивое  пламя.  Перемещать  компрессор  можно  только  в

отключенном состоянии.

Кровельные  материалы,  оборудование,  топливо  следует  поднимать  при

помощи  грузоподъемных  механизмов  в  специальной  таре  или  прочно

увязанными в пакеты.

При  обнаружении  утечки  газа  из  баллонов  работу  следует  немедленно

прекратить.  Ремонт  баллонов  или  другой  аппаратуры  на  рабочем  месте

газопламенных работ не допускается.

В  случае  замерзания  редуктора  или  запорного  вентиля,  отогревать  их

только чистой горячей водой.

Баллоны  с  газом  должны  находиться  на  расстоянии  не  менее  1  м  от

нагревательных  приборов  и  5  м  от  нагревательных  печей  и  других  сильных

источников тепла. Колпак с баллона следует снимать специальным ключом.

Рукава  предохранять  от  различных  повреждений;  при  укладке  не

допускать  и  сплющивания,  скручивания,  перегибания;  не  пользоваться

масляными  рукавами,  не  допускать  попадания  на  шланги  искр,  тяжелых

предметов,  а  также  избегать  воздействия  на  них  высоких  температур;  не

допускать использования газовых рукавов для подачи жидкого топлива.

Для подачи сжатого воздуха применяют пневмошланги.

Баллоны при работе на не постоянных местах должны быть закреплены в

специальной стойке или тележке, летом защищены от нагрева солнцем.

Рабочее  место  кровельщика  должно  быть  обеспечено  средствами

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

пожаротушения  и  медпомощи:  порошковые  огнетушители  из  расчета  на  одну

секцию  кровли  не  менее  двух  штук;  ящик  с  песком  емкостью  0,05  куб.  м;

лопаты  -  2  штуки;  асбестовое  полотно  -  1  кв.  м;  аптечка  с  набором

медикаментов.

При несчастных случаях, происшедших в результате аварии, все операции

по эвакуации пострадавших, оказанию первой медицинской помощи, доставке

(при  необходимости)  в  лечебное  учреждение  кровельщик  выполняет  под

руководством мастера (прораба).

По  окончании  кровельных  работ  с  применением  газопламенной  горелки

кровельщик  должен  закрыть  вентиль  подачи  топлива  на  горелки,  перекрыть

вентиль  на  баллоне,  выключить  компрессор.  Снять  рукава  с  редукторами  с

баллонов, смотать их и убрать в отведенное место хранения.

Вентили  баллонов  закрыть  защитными  колпаками  и  поставить  баллоны  в

помещение  для  их  хранения.  Очистить  рабочее  место,  убрать  инструмент  и

приспособления,  материалы,  очки,  горелки,  баллоны.  Сообщить  мастеру

(прорабу) обо всех неполадках, замеченных во время работы; опустить люльки

вниз  и  снять  рукоятки  с  лебедок;  отключить  электроинструмент  и  механизмы

от  электросети;  сдать  на  хранение  ручной  инструмент  и  предохранительный

пояс; принять теплый душ или тщательно вымыть водой с мылом лицо и руки.

Приклеивающие  составы  и  растворители,  а  также  их  испарения  содержат

нефтяные  дистилляты  и  поэтому  являются  огнеопасными  материалами.  Не

допускается  вдыхание  их  паров,  курение  и  выполнение  кровельных  работ

вблизи огня или на закрытых и невентилируемых участках. В случае загорания

этих  материалов  необходимо  использовать  (при  тушении  огня)  порошковый

огнетушитель и песок. Водой пользоваться запрещается.

Работы  по  устройству  тепло-  и  гидроизоляции  покрытий  допускается

производить при температуре до минус 20 °С без снегопада, гололеда и дождя.

    Все материалы должны храниться при температурах от 15 до 25 °С.

    Растворители  и  герметизирующие  составы  должны  храниться  в

герметично

закрытой

таре

с

соблюдением

правил

хранения

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

легковоспламеняющихся материалов.

Электрооборудование в складских помещениях для хранения газов должно

быть взрывозащитного исполнения.

По окончании рабочей смены не разрешается оставлять неиспользованный

горячий  утеплитель  и  кровельные  рулонные  материалы  внутри  или  на

покрытиях зданий, а также в противопожарных разрывах.

Выполнение  работ  по  устройству  кровель  одновременно  с  другими

строительно-монтажными  работами  на  кровлях,  где  применяется  открытый

огонь (сварка и т.п.) не допускается.

До начала производства работ на покрытиях должны быть выполнены все

предусмотренные проектом ограждения и выходы на покрытие зданий.

Противопожарные  двери  и  люки  выходов  на  покрытие  должны  быть

исправны и при проведении работ закрыты. Запрещено запирать их на замки.

Проходы к эвакуационным выходам и стационарным пожарным лестницам

должны быть всегда свободными.

Оборудование,  используемое  для  подогрева  наплавляемого  рулонного

кровельного  материала  (газовые  горелки  с  баллонами  и  оборудованием),  не

допускается использовать с неисправностями, способными привести к пожару,

а

также

при

отключенных

контрольно-измерительных

приборах,

обеспечивающих контроль заданных режимов температуры, давления и других

параметров, регламентированных условиями безопасности.

При использовании оборудования для подогрева запрещается:

-отогревать замерзшие трубопроводы, вентили, редукторы и другие детали

газовых установок открытым огнем или раскаленными предметами;

-пользоваться рукавами, длиной больше 30 м;

-перекручивать, заламывать или зажимать газопроводящие рукава;

-использовать  одежду  и  рукавицы  со  следами  масел,  жиров,  бензина  и

других горючих жидкостей;

-допускать  к  самостоятельной  работе  учеников,  а  также  работников,  не

имеющих  квалификационного  удостоверения  и  талона  по  технике

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

безопасности.

Хранение и транспортирование баллонов с газами должно осуществляться

только с навинченными на их горловины предохранительными колпаками. При

транспортировании  баллонов  нельзя  допускать  толчков  и  ударов.  Запрещен

перенос баллонов на плечах и руках.

По  окончании  работы  вся  аппаратура  и  оборудование  должны  быть

отключены и  убраны в специально отведенные места.

Кровельный  материал,  горючий  утеплитель  и  другие  горючие  материалы

хранить  вне  строящегося  или  ремонтируемого  здания  в  отдельно  стоящем

сооружении или на спецплощадке на расстоянии не менее 18 м от строящихся и

временных сооружений.

Запас  материалов  должен  находиться  на  расстоянии  не  менее  5  м  от

границы  зоны  выполнения  работ.  У  мест  проведения  работ  допускается

размещать только баллоны с горючими газами, непосредственно используемые

при  работе.  Создавать  запас  баллонов  или  хранить  пустые  баллоны  у  мест

проведения работ запрещено.

 Складирование  материалов  и  установка  баллонов  на  кровле  и  в

помещениях ближе 5 м от эвакуационных выходов не допускается.

Баллоны  с  горючими  газами  и  емкости  с  легковоспламеняющимися

жидкостями  должны  храниться  раздельно,  в  спецскладах  или  под  навесами  за

сетчатым  ограждением,  недоступном  для  посторонних.  Хранение  вместе

баллонов, битума, растворителей и других горючих жидкостей не допускается.

Заправка  топливом  агрегатов  на  кровле  должна  проводиться  в  спецместе,

обеспеченном двумя огнетушителями и ящиком с песком.

При обнаружении пожара или признаков горения необходимо:

-незамедлительнго сообщить в пожарную охрану;

-принять  меры  по  эвакуации  людей,  тушению  пожара  и  обеспечению

сохранности материальных ценностей.

По  окончании  работ  необходимо  провести  осмотр  мест  и  привести  их  в

пожаро-взрывобезопасное  состояние.  На  объекте  должно  быть  лицо,
