ОГМ240-02. Прибор безопасности. Руководство - часть 3



34

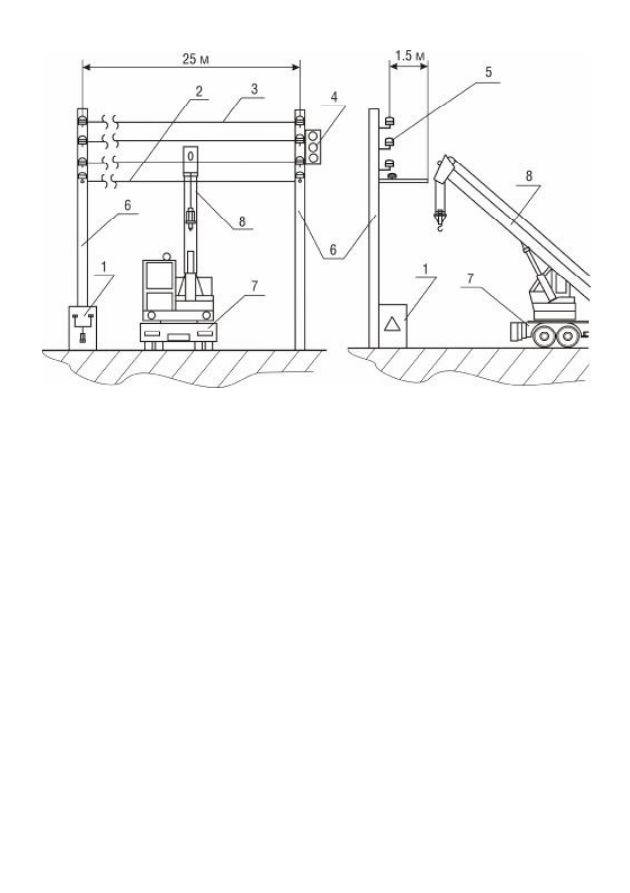

1 – щиток ЛЭП; 2 – капроновый канат; 3 – проводники макета ЛЭП;

4 – светильники; 5 – изоляторы; 6 – опоры проводников макета ЛЭП;

7 – грузоподъемный кран;  8 – стрела крана.

Р и с ун о к   1 4   —  Макет линии электропередач

8.3.7.1 Проверка срабатывания датчика приближения к ЛЭП

Проверку срабатывания датчика приближения к ЛЭП проводить в сле-

дующей последовательности:



установить кран на площадке перпендикулярно линии ЛЭП, на рас-
стоянии (20±0,1) м от оси вращения крана до ограничительного кана-
та макета ЛЭП;



вывести стрелу крана в рабочую зону;



путем выдвижения или поворота стрелы подводить оголовок стрелы
крана к линии макета ЛЭП;



проконтролировать  срабатывание  защиты  от  опасного  приближения
к ЛЭП (горит красный индикатор 7, звучит звуковой сигнал или пре-
дупреждающее  речевое  сообщение,  блокируются  все  движения  кра-
на);



измерить  расстояние  между  проекциями  на  землю  оголовка  стрелы
крана и ограничительного каната макета ЛЭП;

 35



прибор безопасности работает нормально, расстояние между оголов-
ком  стрелы  и  ближайшим  к  нему  проводом  линии  макета  напряже-
нием 220 В составляет не менее 1,5 м;



убедиться, что прибор после нажатия кнопки блокирования коорди-
нат защиты на пульте  управления краном позволяет вывести  стрелу
крана из опасной зоны;



сделать отметку  о проведенных работах в паспорте ОГМ240 и жур-
нале крана.

9 МАРКИРОВКА И ПЛОМБИРОВАНИЕ

На  каждом  изделии,  входящем  в  комплект  поставки  ОГМ240,

указаны:



товарный знак предприятия-изготовителя;



условное сокращенное обозначение изделия;



порядковый номер по системе нумерации завода-изготовителя;



год изготовления.

Пломбирование изделий, входящих в комплект ОГМ240, производится

ОТК предприятия-изготовителя в местах крепления их крышек.

На  блоке  индикации  дополнительно  пломбируется  (пломбой  завода-

изготовителя  крана  или  сервисной  организации,  выполняющей  пуско-
наладочные  работы  ОГМ240)  колпачок  доступа  к  переключателю  «Работа-
Настройка» (рисунок 15).

Снятие  и  установку  пломб  колпачка переключателя  прибора  безопас-

ности  производит  инженерно-технический  работник,  ответственный  за  со-
держание грузоподъемных машин в исправном состоянии.

10 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

Условия хранения в части воздействия климатических факторов долж-

ны соответствовать условиям хранения 2(С) по ГОСТ 15150 для изделий ис-
полнения группы УХЛ.

Хранение  ОГМ240  необходимо  осуществлять  в  закрытых  складских

помещениях в упаковке предприятия-изготовителя в нераспечатанном виде.

В помещении не должно быть токопроводящей пыли, кислот, щелочей

и других агрессивных веществ.

Срок хранения ОГМ240 (без консервации) — не более 6 месяцев.



36

Прибор  безопасности  может  транспортироваться  всеми  видами  кры-

тых  транспортных  средств  (автомобильным,  воздушным  и  железнодорож-
ным) в соответствии с ГОСТ 20790 и с соблюдением правил, действующих
на транспорте соответствующего вида.

Вид сзади

Пломба переключателя
Работа-Настройка

Переключатель

Работа-Настройка

БИ240.1-38

041200001

   РАБ О Т А
Н АСТ РО Й КА

 Пломба предприятия-

  изготовителя ОГМ-240

R7

Вид спереди

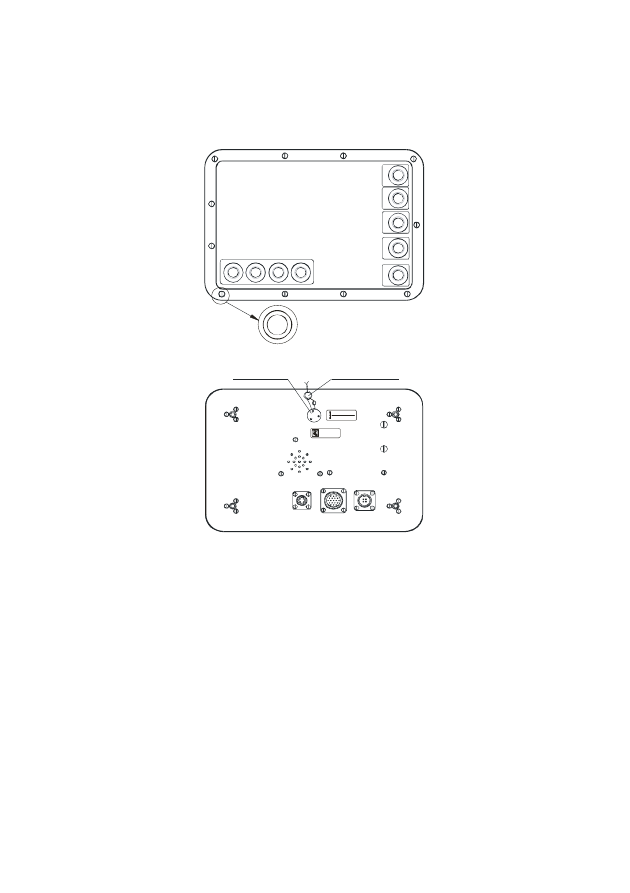

Р и с ун о к   1 5   —  Расположение пломб на блоке индикации



Условия  транспортирования  в  части  воздействия  климатических  фак-

торов должны соответствовать условиям хранения 5 (ОЖ4) ГОСТ 15150.

Транспортирование  проводится  в  упаковке  завода-изготовителя  или

ящиках,  исключающих  механические  повреждения  составных  частей
ОГМ240.

Во  время  транспортирования  тара  с  ОГМ240  должна  быть  защищена

от воздействия атмосферных осадков и ударов.

Маркировка транспортной тары — по ГОСТ 14192.
При  хранении  и  транспортировании  допускается  укладка  ящиков  с

ОГМ240 не более чем в три ряда. Ящики должны находиться в положении,
соответствующем манипуляционным знакам.

 37

Приложение А

(информационное)

Т а б л и ц а   6  — Пример формы листа предложений и замечаний по

конструкции, обслуживанию и эксплуатационной документации

ОГМ240

№

п/п

Замечания по конструкции, об-

служиванию и документации

прибора безопасности

Предложения







































38

 39












Р

Э

-4

5

3

6

1

8

0

0

4

0

2

0

6

0

2

1

3

-R

U

S

































ÏÐÈÁÎРÁÅÇÎÏÀÑÍÎÑÒÈ ÎÃÌ240-02



Èíñòðóêöèÿ ïî ìîíòàæó, ïóñêó è ðåãóëèðîâàíèþ



ÐÈÂÏ.453618.004-01 ÈÌ

































СОДЕРЖАНИЕ



1 ВВЕДЕНИЕ ............................................................................... 4

2 ОБЩИЕ УКАЗАНИЯ................................................................ 4

3 МЕРЫ БЕЗОПАСНОСТИ......................................................... 5

4 МОНТАЖ ПРИБОРА БЕЗОПАСНОСТИ НА КРАНЕ ............ 5

4.1 Состав комплекта ................................................................... 5

4.2 Установка блока индикации БИ240.1-02............................... 7

4.3 Установка датчиков давления ДД250.1 ................................. 7

4.4 Установка датчика азимута ДУА180.2 .................................. 7

4.5 Установка датчика приближения к ЛЭП ДЛ220.3 ................ 8

4.6 Установка датчика длины стрелы ДДС15.2 .......................... 9

4.7 Коммутация электрических цепей ....................................... 10

5 РЕГУЛИРОВАНИЕ................................................................. 10

5.1 Подготовка прибора безопасности к регулированию ......... 13

5.2 Режим настройки.................................................................. 13

5.3 Порядок настройки (КС-45719, КС-45721) ......................... 20

5.4 Выход из режима настройки ................................................ 22

6 ПРОВЕРКА ОГМ С КОНТРОЛЬНЫМИ ГРУЗАМИ............. 22

7 ПРОВЕРКА ОГМ С МАКЕТОМ ЛЭП……………………… .26



4



1  ВВЕДЕНИЕ

Настоящая  инструкция  является  руководящим  документом  при  мон-

таже и настройке прибора безопасности ОГМ240-02

1

.

Инструкция  предназначена  для  наладчиков  предприятия-изготови-

теля грузоподъемного  крана и специалистов ремонтных и сервисных пред-
приятий, аттестованных,  согласно  РД  10-208-98  (с  изм.  №1  от  РДИ  10-474
(208)-02)  и  изучивших  в  объеме  своих  должностных  инструкций  работу
прибора безопасности и правила его эксплуатации в объеме руководства по
эксплуатации  ОГМ240,  данной  инструкции по  монтажу,  пуску  и  регулиро-
ванию  РИВП.453618.004-01  ИМ  и  инструкции  по  работе  с  регистратором
параметров РИВП.453618.004 И1.

В инструкции изложены: указания по монтажу составных частей ОГМ

на кране, настройка и проверка работоспособности прибора безопасности.

При  проведении  работ  по  монтажу  и  регулированию  прибора  безо-

пасности  необходимо  дополнительно  руководствоваться  техническим  опи-
санием и инструкцией по эксплуатации крана, электрической и гидравличе-
ской схемами на кран, паспортом РИВП.453618.004-02 ПС, руководством по
эксплуатации и инструкцией по работе с регистра-
тором параметров РИВП.453618.004 И1.

2  ОБЩИЕ УКАЗАНИЯ

В н и м а н и е !



К работам по монтажу и пуску прибора безопасности
на  кране  допускаются  аттестованные  специалисты,
изучившие  настоящий  документ,  руководство  по
эксплуатации и имеющие право от Госгортехнадзора
России  на  проведение  пусконаладочных  работ  при-
боров безопасности на кране.

2.1  Для  проведения  настройки  прибора  безопасности  на  кране

необходимы:



набор грузов, измеренных с точностью 1%;



рулетка металлическая с погрешностью не более 3%.

Перед  установкой  ОГМ  необходимо  провести  внешний  осмотр

прибора безопасности:



извлечь ОГМ из транспортной тары;



1



В дальнейшем — «прибор безопасности» или «ОГМ»

.



5





проверить

документацию

и

комплектность

прибора

безопасности,  наличие  и  целостность  органов  управления  и
индикации на передней панели блока индикации;



проверить  целостность  покрытий,  окраски  и  пломбирования

составных частей ОГМ.

3  МЕРЫ БЕЗОПАСНОСТИ

Прибор  безопасен  для  обслуживающего  персонала,  при  проведении

пусконаладочных работ необходимо руководствоваться правилами безопас-
ности,  действующими  при  производстве  монтажных  и  пусконаладочных
работ и при эксплуатации крана.

4  МОНТАЖ ПРИБОРА БЕЗОПАСНОСТИ НА КРАНЕ

Установка прибора безопасности на кране включает в себя:



установку в кабине крановщика блока индикации;



установку  датчиков  на  соответствующем  оборудовании  крана
для контроля его параметров;



коммутацию  электрических  цепей  в  соответствии  со  схемой
соединения ОГМ (рисунок 8).

4.1  Состав комплекта

Состав комплекта прибора безопасности приведен в таблице 1.

Т а б л и ц а   1

Наименование

Тип

Обозначение

Кол-во

Блок индикации

БИ240.1-02  РИВП.453895.004-02 1 шт.

Датчик давления

ДД250.1

РИВП.453841.005

2 шт.

Датчик азимута

ДУА180.2

РИВП.453847.007

1 шт.

Датчик длины стрелы

ДДС15.2

РИВП.453848.010

1 шт.

Датчик приближения к ЛЭП  ДЛ220.3

РИВП.453848.007

1 шт.

Соединительные жгуты





1 компл.



6







Р

и

с

у

н

о

к

 1

 —

 Г

аб

ар

ит

ны

е

и

пр

ис

ое

ди

ни

те

ль

ны

е

ра

зм

ер

ы

 б

ло

ка

 и

нд

ик

ац

ии





7



4.2  Установка блока индикации БИ240.1-02

Установить  блок  индикации  (БИ)  на  кронштейне  в  кабине

крановщика.

Крепление  блока  индикации  и  его  соединительных  жгутов  должно

обеспечивать возможность доступа к переключателю

«

Работа-Настройка

»

 и

исключать повреждения жгутов в процессе эксплуатации.

4.3  Установка датчиков давления ДД250.1

Соединить  датчики  давления  со  штоковой  и  поршневой  полостями

гидроцилиндра  подъёма  стрелы.  Подключить  разъём  Х6  (см.  рисунок  8)  к
датчику,  соединённому  с  поршневой  полостью  гидроцилиндра  подъёма
стрелы, а разъём Х7 к датчику, соединённому со штоковой полостью.

С  целью  уплотнения  соединений,  при  установке  датчиков  применять

медные шайбы с

в

нешним диаметром 20 мм.

02

 0

01

25

0.

1

24

V

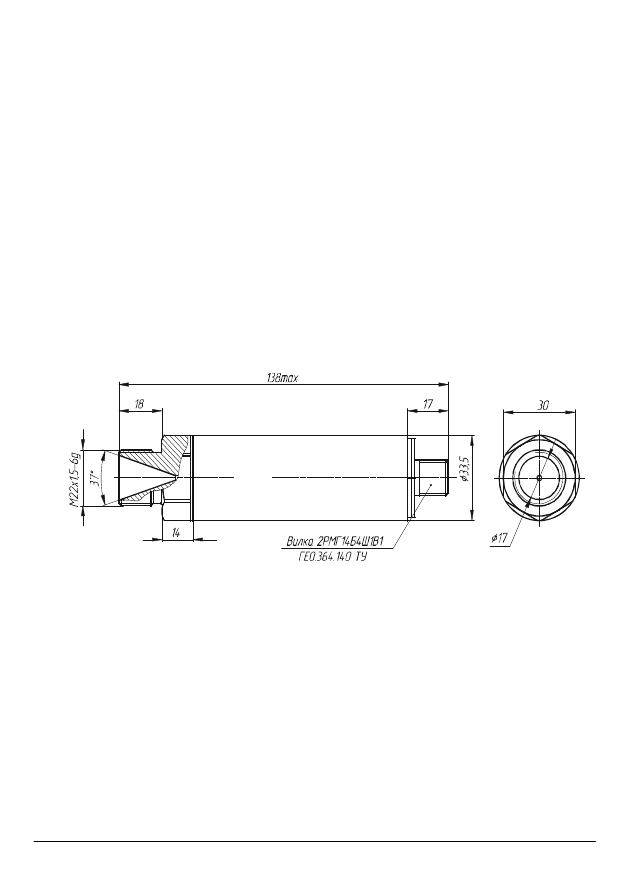

Р и с ун о к   2  — Габаритные и присоединительные размеры датчика

давления

4.4  Установка датчика азимута ДУА180.2

Развернуть  стрелу  крана  в  положение,  диаметрально  противополож-

ное положению кабины базового шасси. Нарезать резьбу М24x2 на оси вра-
щения крана (рисунок 4) . Навернуть ведущую шестерню 3 датчика азимута
на  ось  вращения  2.  При  этом  нужно  добиться  загорания  индикатора  на-
стройки  на  датчике  азимута.  Зафиксировать  корпус  датчика  относительно
токосъёмника шпилькой 1 диаметром 10 мм. Навернуть, не затягивая, гайку
4 с резьбой М24x2 на ось вращения крана. Подсоединить датчик к разъему
Х5 (см. рисунок 9).



8

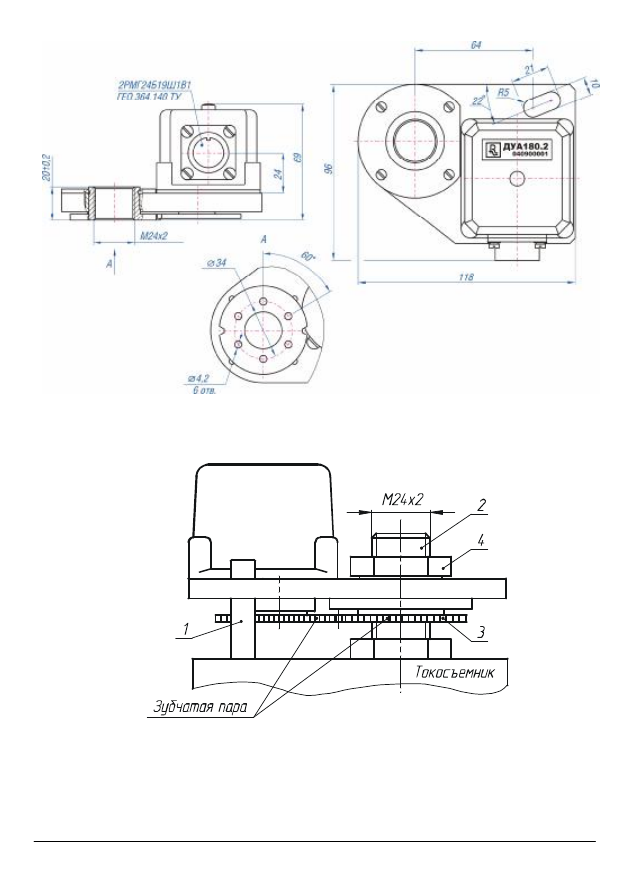

Р и с ун о к   3  — Габаритные и присоединительные размеры датчика

азимута



Р и с ун о к   4  — Установка датчика азимута

4.5  Установка датчика приближения к ЛЭП ДЛ220.3

Установить датчик приближения к ЛЭП на оголовке стрелы крана, на

три бобышки, закрепив его тремя болтами М8. Под головки болтов необхо-



9



димо подложить плоские и пружинные шайбы. Для исключения попадания
воды  внутрь  разъема,  датчик  устанавливают  разъемом  вниз.  Габаритные
размеры датчика показаны на рисунке 5. Подсоединить датчик к разъему Х8
(см. рисунок 9).

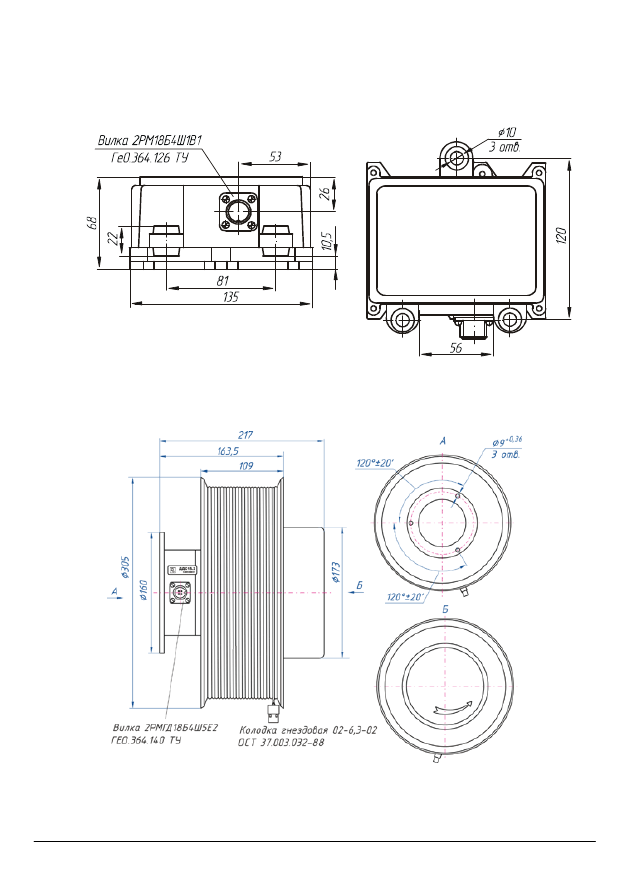

Р и с ун о к   5  — Габаритные и присоединительные размеры датчика

 приближения к ЛЭП



Р и с ун о к   6  —Габаритные и присоединительные размеры датчика

длины стрелы
