4.6  Установка датчика длины стрелы ДДС15.2

На боковой поверхности корневой секции стрелы, на расстоянии 1-2 м

от  кабины  крана,  необходимо  приварить  три  бобышки  с  резьбой  М8  под
крепежные болты, так как показано на рисунке 7.  Закрепить датчик длины
стрелы  тремя  болтами  М8,  подложив  под  головки  болтов  плоские  и  пру-
жинные шайбы.

На  каждой  секции  стрелы  установить  направляющие,  исключающие

провисание  троса  и  обеспечивающие  намотку  провода  на  барабан  в  один
слой. Направляющую на корневой секции стрелы установить на расстоянии
2 м от барабана. При этом расстояние от поверхности стрелы до центра на-
правляющей  3  должно  быть  равно  расстоянию  от  поверхности  стрелы  до
середины барабана датчика.

Закрепить  провод  датчика  на  оголовке  стрелы,  исключая  механиче-

ские повреждения  его изоляции. Подключить наконечники Х2, Х3 (см. ри-
сунок 8) к датчику приближения к ЛЭП.

При  полностью  втянутом  телескопе,  закрутить  датчик  длины  по  на-

правлению, указанному стрелкой на 2-3 оборота (от свободного состояния).

Во  избежание  поломки  возвратной  пружины  датчика,  запрещается

вращение барабана в направлении, противоположном указанному стрелкой
на барабане.

4.7  Коммутация электрических цепей

4.7.1  При  выключенном  питании  прибора  безопасности  соединить

разъёмы  датчиков  с  разъёмами  жгута.  Подключить  наконечники  жгута  к
клеммной панели крана согласно схеме соединений последнего.

4.7.2 Зашунтировать обмотки электромагнитных клапанов, на которые

работают  выходы  блокировок  ОГМ,  диодами  с  обратным  напряжением  не
менее  400  В  и  прямым  током  не  менее  0,4  А  (например,  диодами
типа Д226Б).

5  РЕГУЛИРОВАНИЕ

В  данном  разделе  описана  методика  регулировки  ОГМ  на  предпри-

ятии-изготовителе  крана  при  установке,  а  также  после  ремонта  прибора
безопасности.

Переход в режим настройки происходит после переключения тумбле-

ра «Работа-Настройка» на задней панели прибора в положение «Настройка».



11



0

0

0

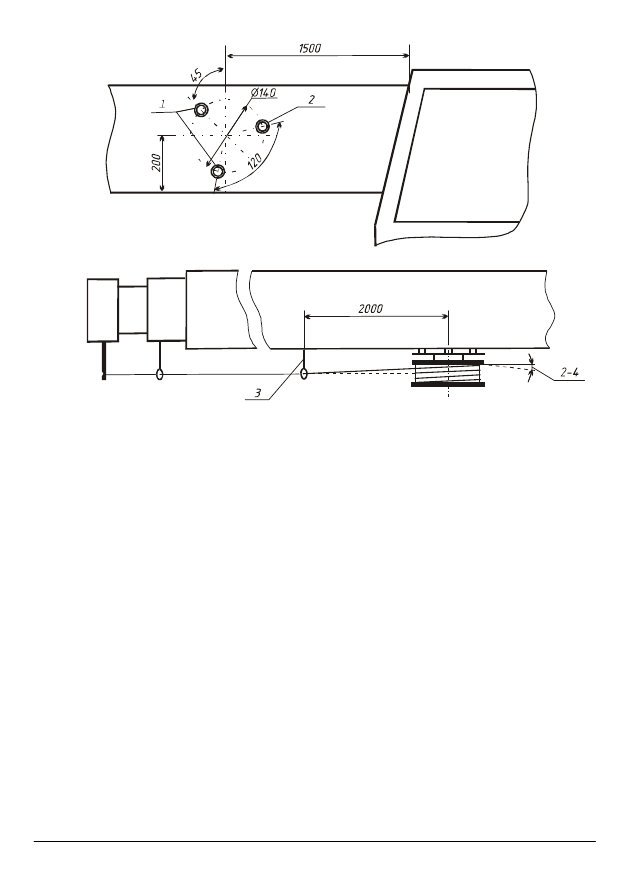

Р и с ун о к   7  — Установка датчика длины стрелы

Регулировка прибора безопасности производится в режиме «Настрой-

ка». Все регулировочные операции выполняются последовательно.

В режиме настройки сообщения об ошибках не выводятся.
При  отказе  хотя  бы  одного  из  датчиков  зажигается  красное  табло

«Стоп».

Перед  настройкой  необходимо  изучить  назначение  и  расположение

органов управления и индикации (рисунок 7), так как в режиме «Настройка»
некоторые  кнопки выполняют функции отличные  от функций режима «Ра-
бота».





12



Êí

îï

êà

 ï

åð

åõ

îä

à

ê

ñë

åä

óþ

ù

åì

ó

ðå

æ

èì

ó

Óâ

åë

è÷

åí

èå

ïà

ðà

ì

åò

ðà

“ò

î÷

íî

”

Óì

åí

üø

åí

èå

ïà

ðà

ì

åò

ðà

“ò

î÷

íî

”

Óâ

åë

è÷

åí

èå

ïà

ðà

ì

åò

ðà

“ã

ðó

áî

”

Óì

åí

üø

åí

èå

ïà

ðà

ì

åò

ðà

“ã

ðó

áî

”

Êí

îï

êà

 ï

åð

åõ

îä

à

ê

ïð

åä

û

äó

ù

åì

ó

ðå

æ

èì

ó



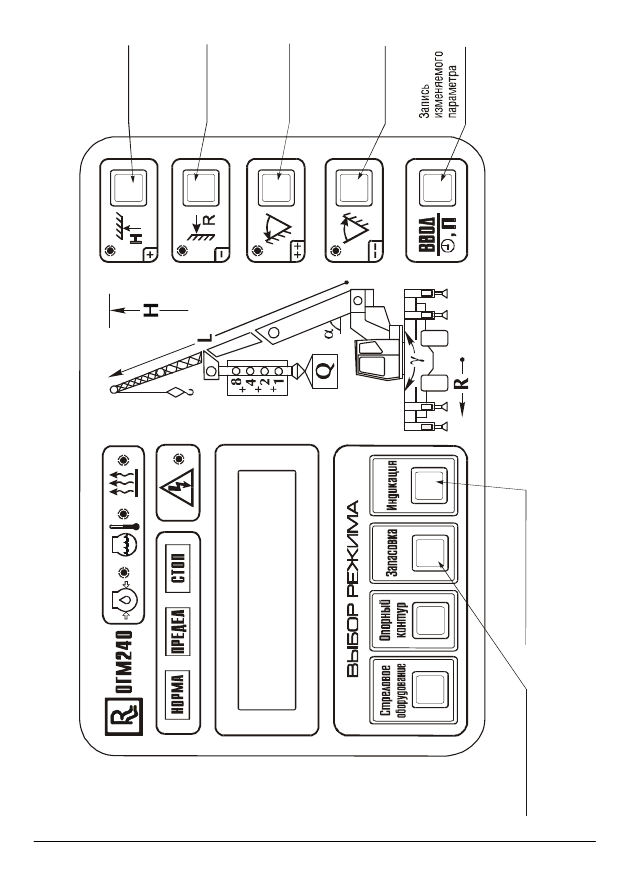

Р

и

с

у

н

о

к

 8

 —

 П

ер

ед

ня

я

па

не

ль

 п

ри

бо

ра

 б

ез

оп

ас

но

ст

и

(р

еж

им

 н

ас

тр

ой

ки

)



13



5.1  Подготовка прибора безопасности к регулированию

Последовательно выполнить следующие операции:



включить  тумблер  напряжения  питания на  пульте  управления
крана;



визуально

проконтролировать

исправность

ЖКИ

и

светодиодных  индикаторов  при  прохождении  тестового
режима;



выдержать прибор безопасности во включенном состоянии не
менее 5 минут;



снять

колпачок

переключателя

«Работа-Настройка»

(переключатель находится на задней стенке блока индикации);

П р и м еч а н и е :  Установку  и  снятие  пломб  колпачка  «Работа-

Настройка»

производит

ИТР

предприятия-

потребителя,  ответственный  за  содержание  грузо-
подъемных машин в исправном состоянии.



переключить  тумблер  «Работа-Настройка»  в  положение
«Настройка»;

В н и м а н и е !

При  работе  в  режиме  настройки  необходимо

соблюдать  осторожность,  так  как  в  этом  режиме  сигналы  на  блокировку
грузоподъемного механизма не формируются.



закрыть переключатель колпачком.

5.2  Порядок настройки

В  режиме  настройки  на  дисплей  прибора  безопасности  при  помощи

кнопки «Индикация» последовательно выводятся приведенные ниже пункты
меню настройки. Для выбора пункта меню необходимо с помощью кнопок
«+»,  «–»  установить  курсор  «>»  на  этот  пункт  и  нажать  кнопку  «Индика-
ция».











14





X

1

 –

 в

ил

ка

 2

РМ

Д

1

8

Б

4

Ш

5

Е

2

 Г

Е

О

.3

6

4

.1

2

6

 Т

У

;

X

2

 –

 в

ил

ка

 2

РМ

2

4

К

П

Н

1

9

Ш

1

В

1

 Г

Е

О

.3

6

4

.1

2

6

 Т

У

;

X

3

 –

 р

оз

ет

ка

 2

РМ

Д

1

8

К

П

Н

4

Г

5

В

1

 Г

Е

О

.3

6

4

.1

2

6

 Т

У

;

X

5

 –

 р

оз

ет

ка

 2

РМ

2

4

К

П

Н

1

9

Г

1

В

1

 Г

Е

О

.3

6

4

.1

2

6

 Т

У

;

X

6

,

X

7

 –

 р

оз

ет

ка

 2

РМ

Т

1

4

К

П

Н

4

Г

1

В

1

В

 Г

Е

О

.3

6

4

.1

2

6

 Т

У

;

X

8

 -

 р

оз

ет

ка

 2

РМ

1

8

К

П

Н

4

Г

5

В

1

 Г

Е

О

.3

6

4

.1

2

6

 Т

У

.



Р

и

с

у

н

о

к

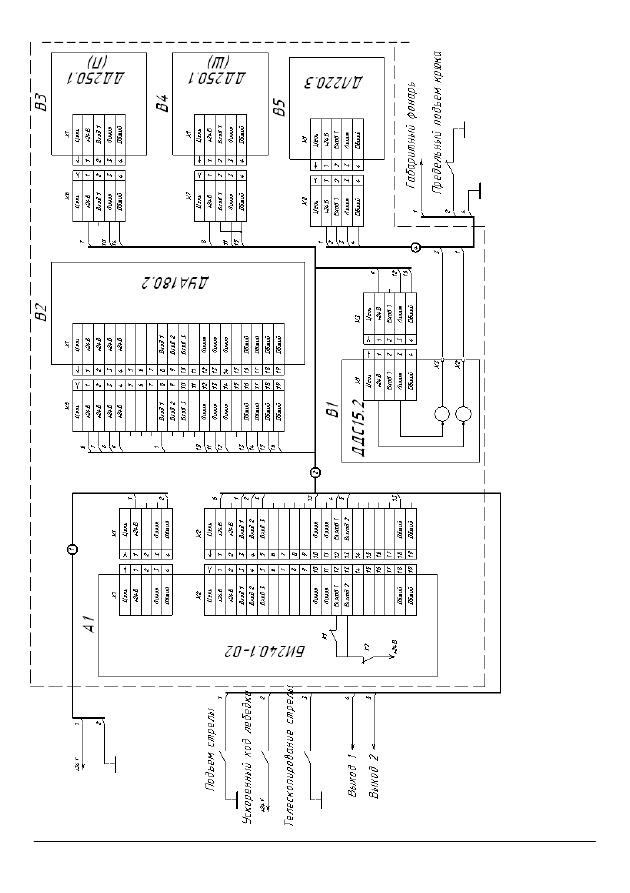

 9

 —

 С

хе

м

а

со

ед

ин

ен

ий

 О

Г

М

2

4

0

-0

2







А

1

 –

 б

ло

к

ин

ди

ка

ци

и

Б

И

2

4

0

.1

-0

2

 Р

И

В

П

.4

5

3

8

9

5

.0

0

4

-0

2

;

B

1

 –

 д

ат

чи

к

дл

ин

ы

 с

тр

ел

ы

 Д

Д

С

1

5

.2

 Р

И

В

П

.4

5

3

8

4

8

.0

1

0

;

B

2

 –

 д

ат

чи

к

уг

ла

 а

зи

м

ут

а

Д

У

А

1

8

0

.2

 Р

И

В

П

.

4

5

3

8

4

7

.0

0

7

;

B

3

,

B

4

 –

 д

ат

чи

к

да

вл

ен

ия

 Д

Д

2

5

0

.1

 Р

И

В

П

.4

5

3

8

4

1

.0

0

5

;

B

5

 –

 д

ат

чи

к

пр

иб

ли

ж

ен

ия

 к

 Л

Э

П

 Д

Л

2

2

0

.3

 Р

И

В

П

.4

5

3

8

4

8

.0

0

7

;





15

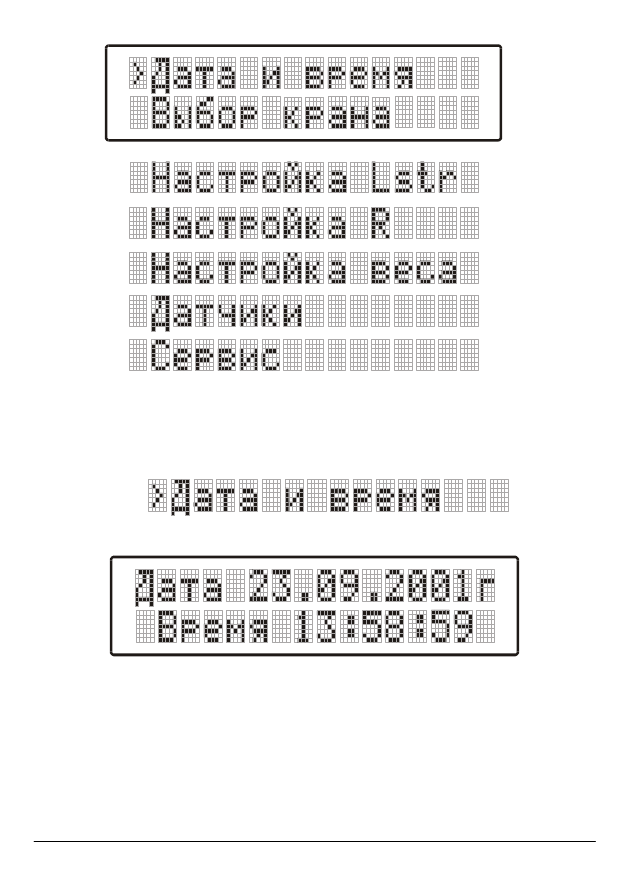

5.2.1 Текущая дата и время

Ввод  текущего  времени  и  даты  необходим  для  правильной  работы

встроенного регистратора параметров.

Выбираем с помощью кнопок «+» и «–» пункт меню



При нажатии кнопки «Индикация» на дисплее отображается:



Установка производится путем нажатия следующих кнопок прибора:



«Индикация» — выход в главное меню;



«Ввод»

—

последовательный

перебор

параметров

(День->Месяц->Год->Час->Минуты->Секунды);



«+» — увеличение параметра на 1;



«–» — уменьшение параметра на 1;



«+ +» — увеличение параметра на 10;



16





«– –» — уменьшение параметра на 10.

П р и м еч а н и е :   Устанавливаемый  параметр  выделяется  мерцанием.

Перед  началом  установки  дня  часы  останавливаются,
запуск часов происходит после установки секунд.

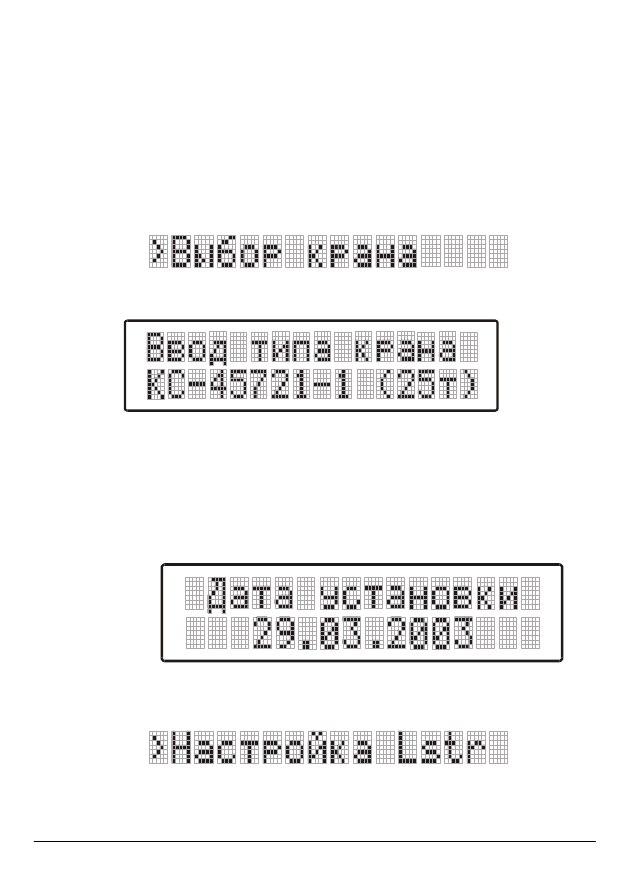

5.2.2 Тип крана

В  этом  пункте  меню  осуществляется  выбор  типа  крана,  запись  даты

установки на кран.

Выбираем пункт меню



На дисплее отображается:



Установка производится путем нажатия следующих кнопок прибора:



«Индикация» — выход в главное меню;



«+» — следующий тип крана;



«–» — предыдущий тип крана.

При  длительном  нажатии  на  кнопку  «Ввод»  на  дисплее

отображается:



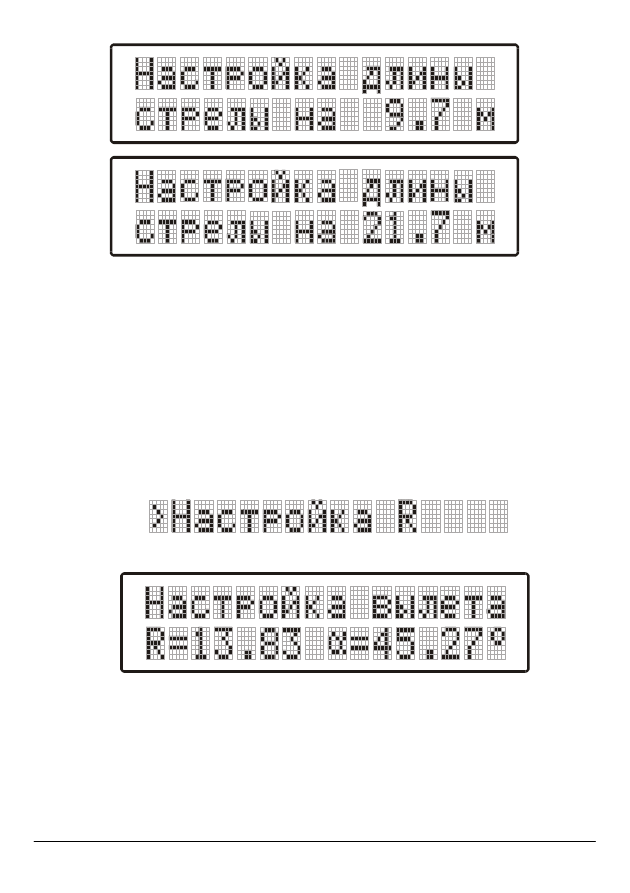

5.2.3 Настройка датчика длины стрелы

Выбираем пункт меню



На дисплее отображается:



17







Настройка производится путем нажатия следующих кнопок прибора:



«Индикация»  —  при  первом  нажатии  —  переход  к
следующему  пункту,  по  второму  нажатию  —  выход  в
главное меню;



«Запасовка» — предыдущий пункт;



«

Ввод» — запись значения с датчика длины стрелы в память.

5.2.4 Настройка измерения угла наклона стрелы



перейти  в  режим  «Настройка  вылета»  (для  этого,  с  помощью

кнопок  «+», «–»  установить курсор на строчку  «Настройка вылета» и
нажать кнопку «Индикация»



На дисплее отображается:



Настройка производится следующими кнопками прибора:



«Индикация» — выход в главное меню;



«Ввод»  —  вычисление  коэффициента  коррекции  и  запись  в
память;



«+» — увеличение устанавливаемого угла на 1;



«–» — уменьшение устанавливаемого угла на 1.

П р и м еч а н и е

:

При  изменении  угла  происходит  пересчет  вылета



18



стрелы.

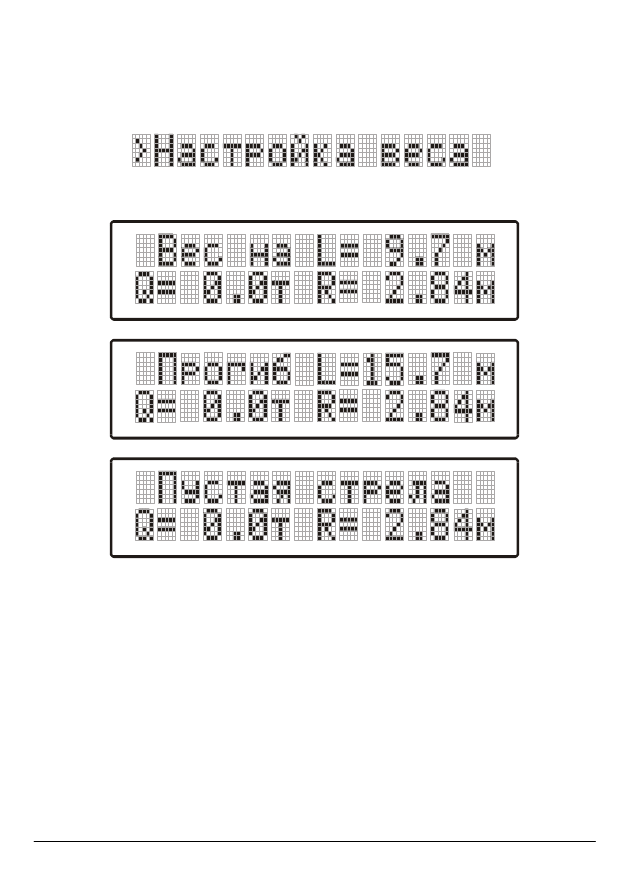

5.2.5 Настройка измерения веса груза

Выбираем пункт меню



На дисплее отображается:







Настройка производится следующими кнопками прибора:



«Индикация» — переход к следующему пункту, в заключении

выход в главное меню;



«Запасовка» — предыдущий пункт;



«+» — увеличение значения поднятого груза на 0.1;



«–» — уменьшение значения поднятого груза на 0.1;



«+ +» — увеличение значения поднятого груза на 1;



«– –» — уменьшение значения поднятого груза на 1;



«Ввод» — вычисление коэффициента коррекции и запись его в

память.

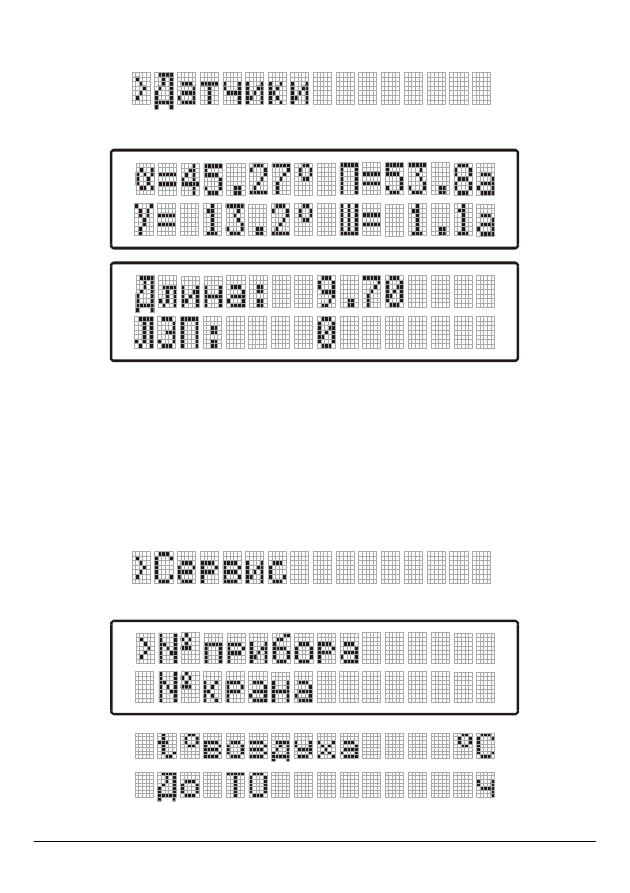

5.2.6 Просмотр данных с датчиков



19



Выбираем пункт меню



На дисплее отображается:





Просмотр производится путем нажатия следующих кнопок прибора:



«Индикация»  —  первое  нажатие  —  отображение  других

датчиков, второе нажатие — выход в главное меню;



«Запасовка» — предыдущий пункт.

5.2.7  Дополнительные  параметры  (номер  прибора,  крана,  время  до

следующего  ТО,  граничная  температура)  —  в  настоящее  время  данная
функция не реализована.

Выбираем пункт меню



На дисплее отображается:





Тип  прибора  и  версию  программного  обеспечения  можно



20



просмотреть, длительно удерживая кнопку «Стреловое оборудование»:



Р и с ун о к   9  — Отображение режима установки типа прибора и вер-

сии программного обеспечения

5.3  Порядок настройки (КС-45719, КС-45721)

5.3.1  Настройка даты и времени
5.3.2  Выбор типа крана
Из меню настройки с помощью кнопок «+», «–» установить курсор на

строчку  «Выбор  типа  крана»  и  нажать  кнопку  «Индикация».  Выбор
необходимого типа крана осуществляется кнопками «+», «–»

5.3.3  Запись даты установки на кран



находясь  в  режиме  выбора  типа  крана  нажать  и  удерживать

кнопку  «Ввод»  до  появления  сообщения  подтверждающего  запись
даты коррекции.



выйти в меню настройки

Переход  в  главное  меню  осуществляется  нажатием  кнопки

«Индикация».

5.3.4  Настройка датчика длины стрелы



перейти  в режим настройки длины стрелы

С  помощью  кнопок  «+»,  «–»  установить  курсор  на  строчку

«Настройка  длины»  и  нажать  кнопку  «Индикация»  (на  индикаторе  должно
появится сообщение «Настройка длины L=9.7 м»).



установить минимальную длину стрелы



длительно удерживать кнопку «Ввод» до появления сообщения

«Сохранено»



нажать  на  кнопку  «Индикация»  (на  индикаторе  должно

появиться сообщение «Настройка длины L=21.7 м»



длительно удерживать кнопку «Ввод» до появления сообщения

«Сохранено»



настройка  длины  завершена  (для  перехода  в  главное  меню

нажать кнопку «Индикация»)

5.3.5  Настройка вылета



21





перейти  в  режим  «Настройка  вылета»  (для  этого,  с  помощью

кнопок  «+», «–»  установить курсор на строчку  «Настройка вылета» и
нажать кнопку «Индикация»



стрелой крана установить минимальный вылет



с помощью рулетки замерит реальный вылет



ввести реальный вылет в прибор

Кнопками  «+»,  «–»,  «+  +»,  «–  –»  изменяется  угол  стрелы,  при  этом

автоматически  происходит  пересчет  вылета  стрелы  и  выводится  на
индикатор  (R=…).  Таким  образом,  коррекция  вылета  возможна  как  с
помощью рулетки, так и с помощью квадранта (прибор для измерения угла
наклона).



длительно удерживать кнопку «Ввод» до появления сообщения

«Сохранено»



настройка  вылета  завершена  (для  перехода  в  главное  меню

нажать кнопку «Индикация»)

5.3.6  Настройка веса



перейти  в  режим  «Настройка  веса»  (для  этого,  с  помощью

кнопок  «+»,      «–»  установить  курсор  на  строчку  «Настройка  веса»  и
нажать кнопку «Индикация»)



при  минимальной  длине  стрелы  (L=9.7м),  на  максимальном

вылете (R=8.0м) поднять груз весом 1 т.



в поле «Q=0.0т» ввести 1.0 (изменение веса с помощью кнопок

«+», «–», «+ +», «– –»)



длительно удерживать кнопку «Ввод» до появления сообщения

«Сохранено»



выдвинуть  одну  секцию  стрелы  (L=15.7м),  установить

максимальный вылет (R=14.0м)



длительно удерживать кнопку «Ввод» до появления сообщения

«Сохранено»



выдвинуть вторую секцию (L=21.7м), на максимальный вылет

(R=18.4м)



длительно удерживать кнопку «Ввод» до появления сообщения

«Сохранено»



перейти  в  режим  «Учет  прогиба»  (находясь  в  режиме

настройки веса нажать на кнопку «Индикация»)



не  опуская  груза  и  не  телескопируя  стрелу  установить

минимальный вылет (R=6.5м)



22





длительно удерживать кнопку «Ввод» до появления сообщения

«Сохранено»



задвинуть  одну  секцию  стрелы  (L=15.7),  установить

минимальный вылет (R=4.0м)



длительно удерживать кнопку «Ввод» до появления сообщения

«Сохранено»



перейти  в  режим  «Пустая  стрела»  (находясь  в  режиме  «Учет

прогиба» нажать на кнопку «Индикация»)



установить  минимальный  вылет  (R=2.8м),  на  минимальной

длине (L=9.7м)



длительно удерживать кнопку «Ввод» до появления сообщения

«Сохранено»



настройка  веса  завершена  (для  перехода  в  главное  меню

настройки нужно нажать кнопку «Индикация»)

5.4  Выход из режима настройки

Для  выхода  из  режима  настройки  необходимо  переключить  тумблер

«Работа–Настройка»  в  положение  «Работа».  При  этом  произведенные
настройки  запоминаются  в  энергонезависимую  память,  и  прибор
безопасности переходит в рабочий режим работы.

Закрутить крышку переключателя «Работа–Настройка».
Опломбировать крышку переключателя «Работа–Настройка».
Сделать отметку о проведенных работах в паспорте на ОГМ.

6  ПРОВЕРКА ОГМ С КОНТРОЛЬНЫМИ ГРУЗАМИ

Проверку  ОГМ  с  контрольными  грузами  в  составе  крана  должен

проводить  наладчик  приборов  безопасности,  имеющий  удостоверение
Госгортехнадзора  России  установленного  образца,  под  руководством
инженерно-технического  работника,  ответственного  за  содержание
грузоподъемных машин в исправном состоянии.

Проверку следует проводить с использованием тарированных грузов,

имеющих погрешность массы не более 1%.

Проверка проводится в следующем порядке:



установить минимальное значение вылета (минимальная длина

стрелы)  согласно  паспортной  характеристике  крана  и  поднять  груз,
соответствующий  номинальной  нагрузке  крана  на  данном  вылете.
Убедиться  в  отсутствии  срабатывания  прибора  безопасности.  Если
прибор  безопасности  срабатывает,  необходимо  выполнить  его



23



настройку согласно данной инструкции;



опустить  груз;



проверить

правильность

показаний

вылета

крюка,

максимальной высоты подъема крюка;



проверить

правильность

установки

и

срабатывание

координатной защиты;



увеличить  массу  груза  на  10%  и  поднять  его.  Убедиться  в

срабатывании  прибора  безопасности.  Если  ОГМ  не  срабатывает,
провести его настройку согласно данной инструкции;



опустить груз;



установить  максимальное  значение  вылета  (максимальная

длина  стрелы)  согласно  паспортной  характеристике  крана  и  поднять
номинальный  груз.  Убедиться  в  отсутствии  срабатывания  прибора
безопасности.  Если  прибор  безопасности  срабатывает,  необходимо
выполнить его настройку согласно данной инструкции;



опустить груз;



увеличить  массу  груза  на  10%  и  поднять  его.  Убедиться  в

срабатывании    прибора  безопасности.  Если  прибор  безопасности  не
срабатывает,  необходимо  выполнить  его  настройку  согласно  данной
инструкции;



если  производилась  настройка  прибора  безопасности,  то

необходимо повторить  проверку;



в  случае  необходимости  произвести  считывание  данных

регистратора параметров;



сделать  отметку  о  проведенных  работах  в  паспорте  прибора

безопасности и вахтенном журнале крана.

7  7 ПРОВЕРКА ОГМ С МАКЕТОМ ЛЭП

Проведение  работ  на  макете  ЛЭП  с  грузоподъемными  кранами

должно выполняться в соответствии с требованиями Правил ПБ 10-382-00, а
также  с  руководствами  по  эксплуатации  грузоподъемного  крана  и
установленного на нем прибора защиты от опасного приближения к ЛЭП.

Схема  установки  проверяемого  крана  на  макете  ЛЭП  приведена  на

рисунке 11.

Перед проверкой производится внешний осмотр и пробное включение

прибора, чтобы убедиться в его работоспособности.



24



Кран  устанавливается  перпендикулярно  проводам  макета  ЛЭП  таким

образом,  чтобы  расстояние  от  ближайшего  провода  до  оголовка  стрелы
составляло  7-8  м.  При  этом  напряжение  на  проводники  макета  ЛЭП  не
подается,  затем  оголовок  стрелы  путем  ее  выдвижения  или  поворота
приближается  на  расстояние  3-4  м  до  ближайшего  провода  макета  ЛЭП.
Высота  подъема  оголовка  стрелы  от  земли  должна  быть  на  уровне
проводников маета ЛЭП. Затем подается напряжение на проводники макета
ЛЭП и должно произойти срабатывание прибора защиты крана от опасного
приближения  к  ЛЭП.  Если  срабатывания  не  произошло,  то  расстояние
уменьшается до 1,5 м (при выключенном напряжении в проводниках макета
ЛЭП),  то  есть  до  предохранительного  каната.  Если  и  в  этом  случае,  после
подачи  напряжения,  не  произошло  срабатывание  прибора  и  кран  не
остановлен,  то  напряжение  с  макета  ЛЭП  снимается.  стрела  отводится  на
расстояние  7-8  м  и  выясняется  причина  неисправности  прибора
безопасности  с  последующим  принятием  мер  по  ее  устранению.  После
устранения неисправности производится повторная проверка.

Проверка  работы  прибора  защиты  от  опасного  приближения  к  ЛЭП

производится  при  обязательном  участии  аттестованного  наладчика
приборов  безопасности  грузоподъемных  машин.  Им  же  выполняются
работы  по  оценке  состояния  прибора  безопасности  и  устранению
неисправностей.

Результаты проверки отражаются в ремонтном и вахтенном журналах

грузоподъемного  крана,  а  также  в  паспорте  прибора  защиты  от  опасного
приближения к ЛЭП.

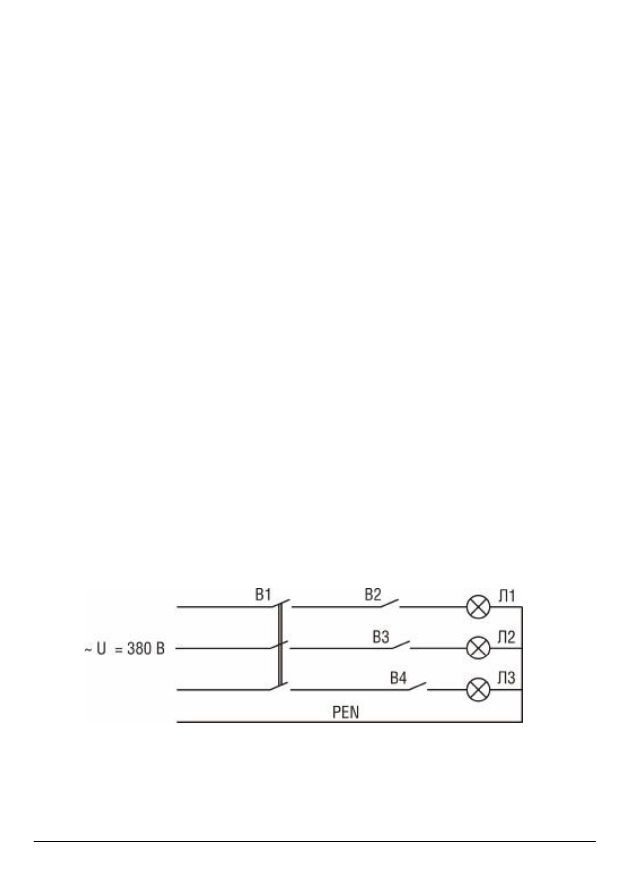

В1  -  В4  –  выключатели;  Л1  -  Л4  –  электрические  лампы  светильников;
РЕN – нейтральный провод.

Р и с ун о к   1 0   —  Электрическая схема макета ЛЭП





25

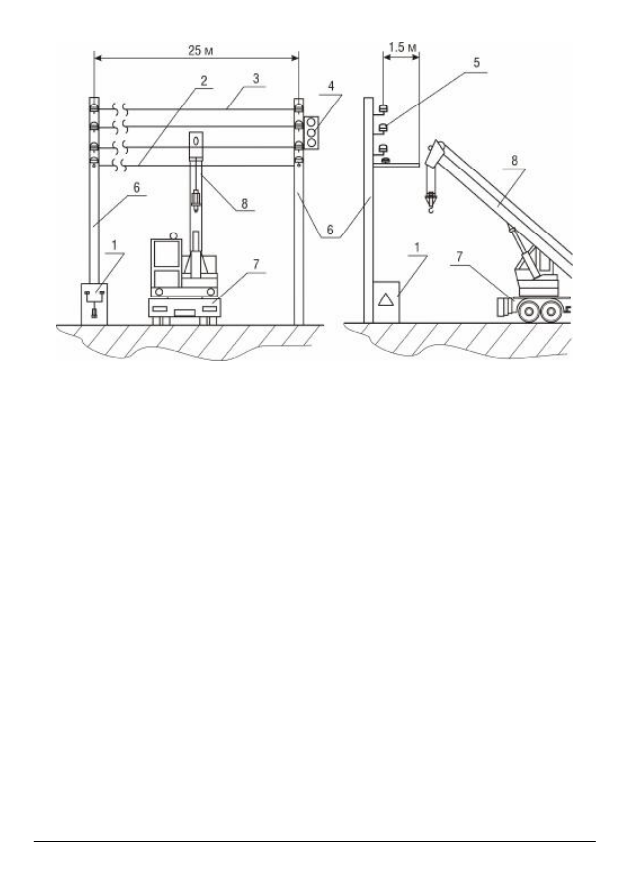

1 – щиток ЛЭП; 2 – капроновый канат; 3 – проводники макета ЛЭП;

4 – светильники; 5 – изоляторы; 6 – опоры проводников макета ЛЭП;

7 – грузоподъемный кран; 8 – стрела крана

Р и с ун о к   1 1   —  Макет линии электропередач
