ASSALI VARI / MiSCellaNeOUS axleS

2

19

733070

20

711861

21

728733

22

728732

10

727256

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

561

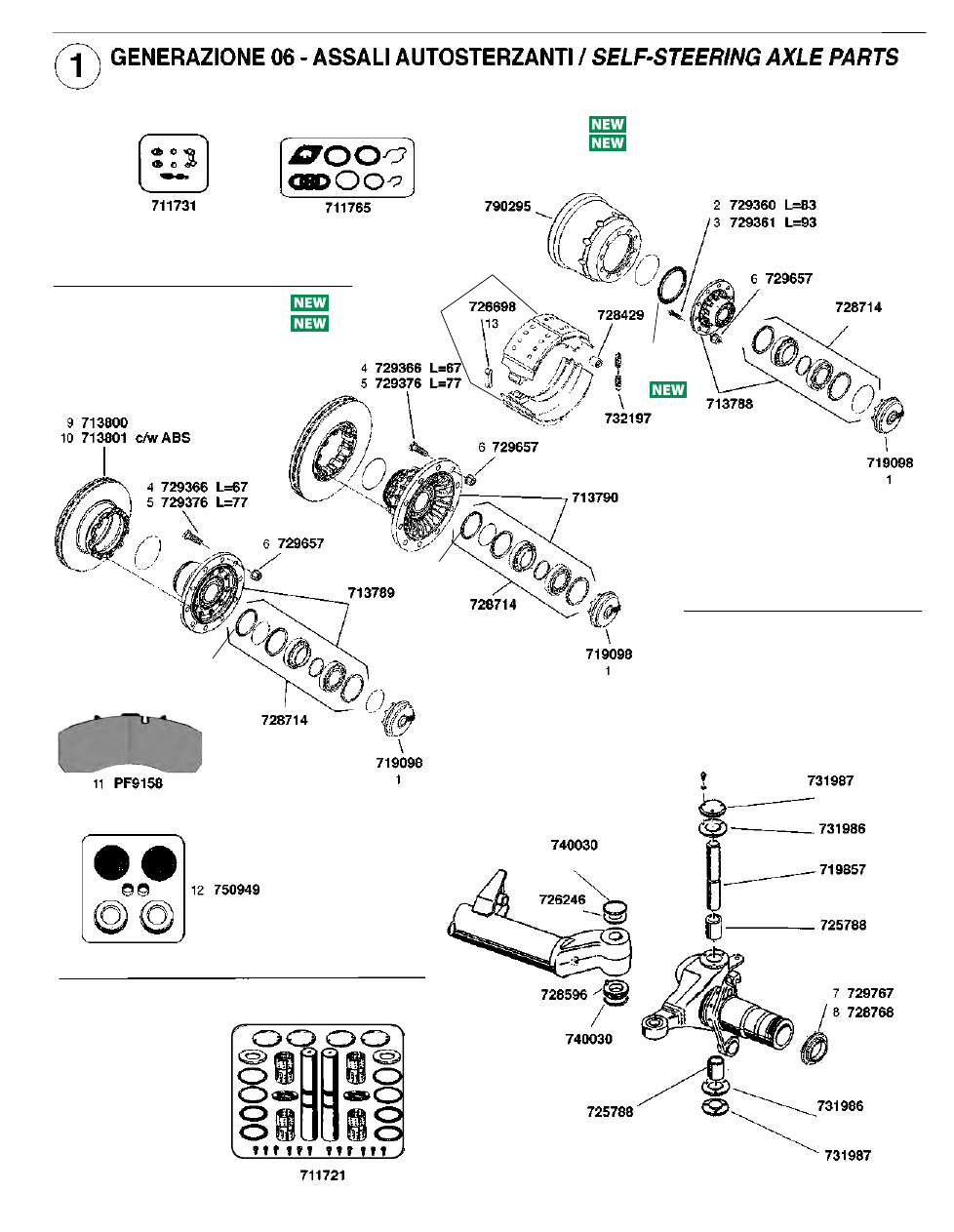

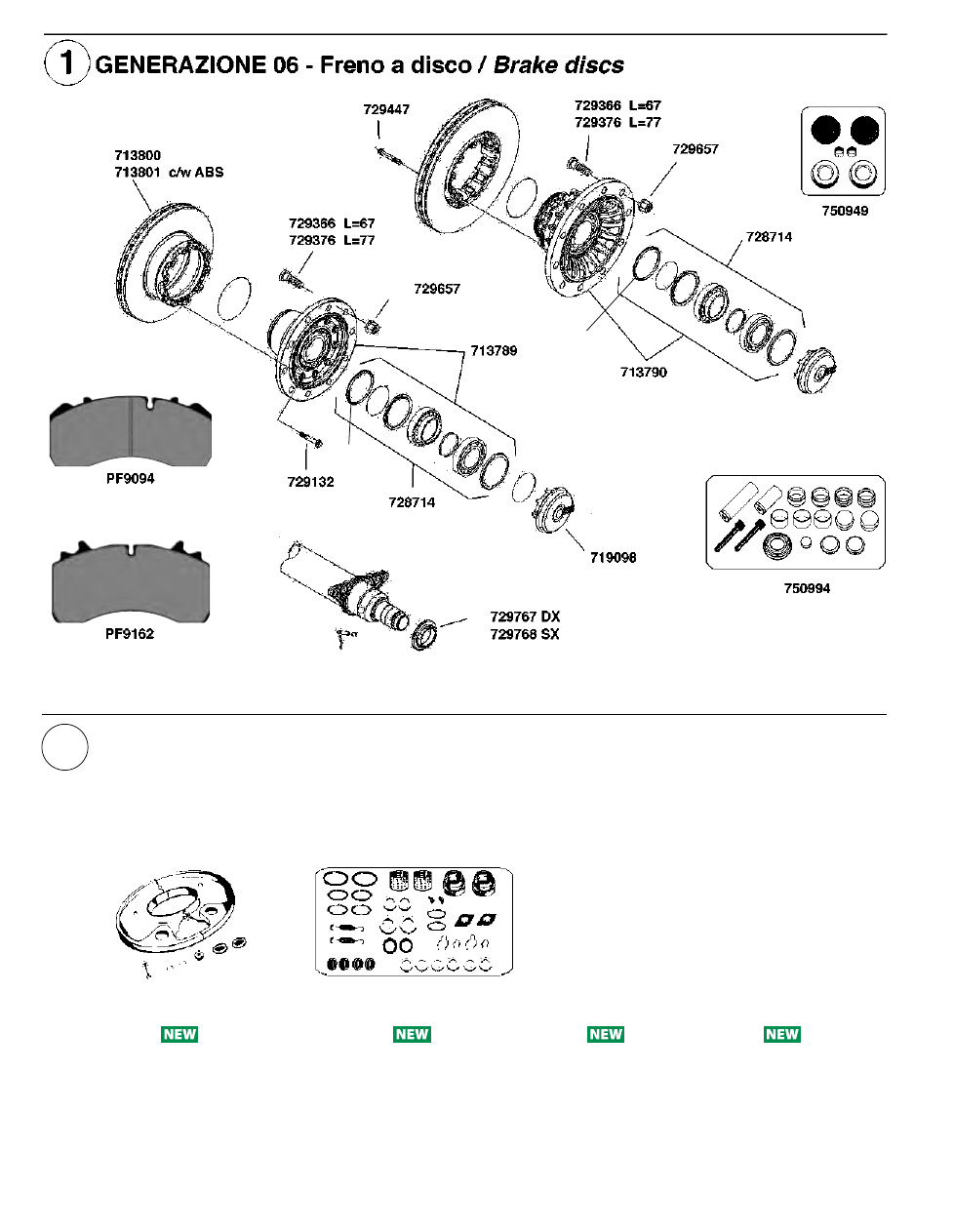

generAzione 06 - freni a disco / brake discs
ASSAli tipo b9 - bA9 - bi9 - Si9 - Si11 - zi9 - zi11 AxLE types

1

719098

Calotta coprimozzo completa di o. ring / Hub cap complete with o. ring

b9 - bI9 - SI9 - SI11 - ZI9 - ZI11

4304010200

2

729366

Colonnetta fiss. Ruota / Wheel stud

M22x1.5 L=67

1303111811

3

729376

Colonnetta fiss. Ruota / Wheel stud

M22x1.5 L=77

1303112010

4

729657

Dado per colonnetta / Wheel nut

M22x1.5 Ch32 H=26

4247301201
4247301200

5

729767

Dado fissaggio mozzo Dx / Axle locking nut, RH

M75x1.5 Ch. 85

1011008600

6

729768

Dado fissaggio mozzo Sx / Axle locking nut, LH

M75x1.5 Ch. 85

1011008500

7

713800

Disco freni / Brake disc

ø 430

10 fori/holes M14

b9

4079001701
4079001700

8

713801

Disco freni con AbS/ Brake disc c/w AbS

ø 430

10 fori/holes M14

SI9 - SI11 - ZI9 - ZI11

3079001500
4079001500

9

713789

Mozzo ruota completo / Wheel hub, assembly

b9

3307305601

10

727256

Ruota fonica / Impulse wheel

-

11

728714

Kit cuscinetto completo / Bearing assembly

b9 - bI9 - bA9

3434302000

12

pf9094

Serie pastiglie freno complete di kit / Brake pad set c/w kit

Imp. frenante tipo Knorr / KNORR Brake system

210.7x92.5x30

b9

3057007800
5317007800

29095

29093

13

pf9162

Serie pastiglie freno complete di kit / Brake pad set c/w kit

Imp. frenante tipo WAbco / wAbCO Brake system

210.6x109.5x31.7 SI9 - SI11 - ZI9 - ZI11

3057008400

29162

14

729132

Vite fissaggio disco freno / Wheel bolt

M14x1.5 L=65

b9 - SI11 - ZI9 - ZI11 - SI9

4375100912

15

750949

Kit revisione pinza freno / Brake caliper repair kit

Imp. frenante tipo Knorr / KNORR Brake system

b9 - bI9 - SI9 - SI11 - ZI9
ZI11

3434381400

K010603

16

750994

Kit revisione pinza freno / Brake caliper repair kit

Imp. frenante tipo WAbco / wAbCO Brake system

b9 - bI9 - SI9 - SI11 - ZI9
ZI11

3434382700
3434382701

12999738

17

713790 Mozzo ruota completo / Wheel hub, assembly

bA9 - bI9

3307304500

18

729447 Vite fissaggio disco freno / Wheel bolt

M12x1.5 L=75

bA9 - bI9

4375100512

ASSAli vAri  / mISCELLANEOUS AxLES

19

733070 Complessivo parapolvere per massa frenante / Dust cover set

SKRS/RZ

9037/11037/12037

Dal / From 1999

3005017100

20

711861

Complessivo revisione perno a chiave / Camshaft repair kit

SKRS 9037-8

dal / from 1995

SKRS 9037-10

dal / from 1995

SKRZ 9037-8 / 11037-8

dal / from1995

SKRZ 9037-10 / 11037-10

dal / from 1995

3434361300

21

728733

Cuscinetto interno mozzo / Hub bearing, inner

RZM 13130

04200002700

32218A

VKHb2030

22

728732

Cuscinetto interno ed esterno mozzo / Hub bearing

ø 120x165x29

RSM 6542

RSM 9042 - RSM 9042/20

RLSM 9042 - RLSM

9042/20

04200101000

32924

VKHb2247

S.A.f.

ASSAli fiSSi / AxLE  PARTS

562

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

563

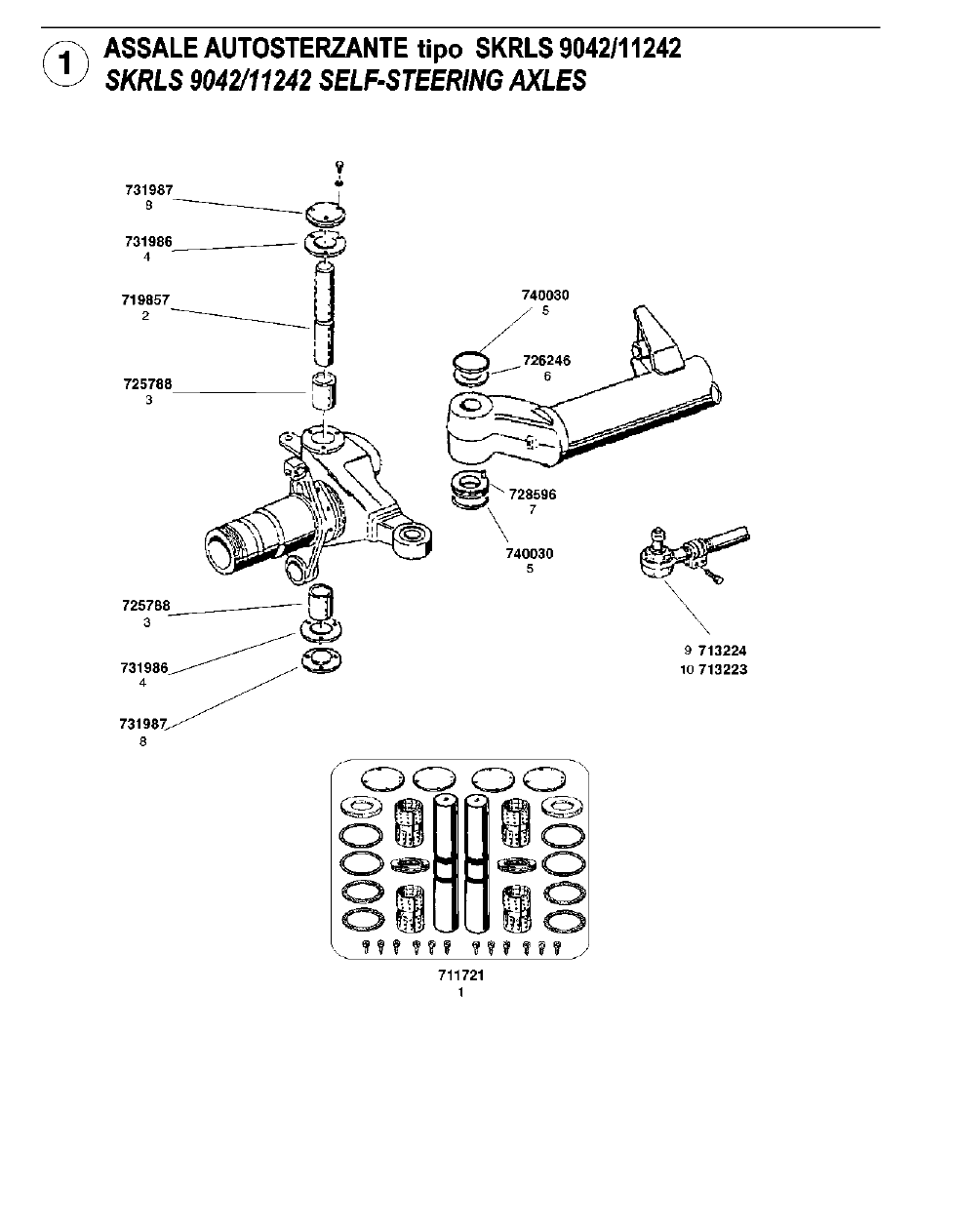

ASSAle AutoSterzAnte tipo SKrlS 9042/11242 - 22”

SKRLS 9042/11242 - 22” - SELF-STEERINg AxLES

1

711721 complessivo perni fusi (2 ruote) composto da:

3434365700

King pin set (services 2 wheels) complete with:

2

719857 (2) Perno fuso / King pin

ø 60x297

1217001900

3

725788 (4) boccola / Bush

ø 60x65x70

4230017000

4

731986 (4) Guarnizione / Gasket

1093001700

5

740030 (4) O.ring

ø int. / I.D. 84

4315001100

6

726246 (2) Rondella / Washer

ø 62x90x10

1101000900

7

728596 (2) Kit cuscinetto / Bearing

ø 60,5x90x10

2101001102

8

731987 (4) Coperchietto / Cover

1091003600

(12) Vite con rondella elastica / Screw c/w washer

M8x20

-

9

713224 Testa per barra accoppiamento Dx / Tie-rod end RH

M38x1.5

2205000400

10

713223 Testa per barra accoppiamento Sx / Tie-rod end LH

M38x1.5

2205000300

(mASSA frenAnte e mozzo

vedere ASSAle SKrS/rz 9042/11242)

(bRAKES AND whEEL hUb

See SKRS/RZ 9042/11242 AxLE PARTS)

S.A.f.

ASSAli AutoSterzAnti / SELF-STEERINg AxLES

564

16

727646

Dx / RH

17

727647

Sx / LH

26

27

28

23

18

19

21

20

22

22

33

34

35

33

31

36

32

31

30

32

36

29

22

14

718683

m 180

15

718684

m 200

24

727282

25

727256

25

727256

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

565

generAzione 06



Assali con freni a tamburo tipo Sl9 - Sl11 - zl9 - zl11  AxLE types (brake drums)

mASSA frenAnte ø420x180/200 - ø420x180/200 bRAKES
Assali con freni a disco tipo bl9 - bil9 - binl9 - Sil9 - Sil11 AxLE types (brake discs)



1

719098

Calotta coprimozzo completa di o. ring / Hub cap complete with o. ring

4304010200

2

729360

Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=83

1303107414

3

729361

Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=93

1303107511
1303107512

4

729366

Colonnetta fiss. Ruota / Wheel stud

M22x1.5 L=67

bL9 - bIL9 - bINL9 - SIL9
SIL11

1303111811

5

729376

Colonnetta fiss. Ruota / Wheel stud

M22x1.5 L=77

bL9 - bIL9 - bINL9
SIL9 - SIL11

1303112010

6

729657

Dado per colonnetta / Wheel nut

M22x1.5 Ch32 H=26

4247301200
4247301201

7

729767

Dado fissaggio mozzo Dx / Axle locking nut, RH

M75x1.5 Ch. 85

1011008600

8

729768

Dado fissaggio mozzo Sx / Axle locking nut, LH

M75x1.5 Ch. 85

1011008500

9

713800

Disco freni / Brake disc

ø 430

10 fori/holes M14

bL9

4079001701
4079001700

10

713801

Disco freni con AbS/ brake disc c/w AbS

ø 430

10 fori/holes M14

SIL9 - SIL11

3079001500
4079001500

11

pf9158

Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante Knorr / KNORR Brake system

210.7x107x30

bL9 - bIL9 - bINL9
SIL9 - SIL11

3057008500

29095
29093

12

750949

Kit revisione pinza freno / brake caliper repair kit

Impianto frenante Knorr / KNORR Brake system

bL9 - bIL9 - bINL9
SIL9 - SIL11

3434381400

K010603

13

726698

Fascetta a molla ritegno ganasce / Clamp

1151000800

14

718683 Ganascia freno completa di rullo / Brake shoe complete with roller

ø 420x180

3054012000

15

718684 Ganascia freno completa di rullo / Brake shoe complete with roller

ø 420x200

3054012200

16

727646 Leva freno autoregistrante con piegatura Dx

Automatic slack adjuster bending RH

10 CAVE / SPLINES

4175020900

70802

17

727647 Leva freno autoregistrante con piegatura Sx

Automatic slack adjuster bending LH

10 CAVE / SPLINES

4175020800

70803

18

732197

Molla richiamo ganasce / Return spring

L=240

1447005801

19

713788

Mozzo ruota completo / Wheel hub, assembly

3307304300
3307304301

20

713789

Mozzo ruota completo / Wheel hub, assembly

bL9

3307305601

21

713790

Mozzo ruota completo / Wheel hub, assembly

bI9 - bIL9 - bINL9

3307304500

22

728714

Kit cuscinetto completo / Bearing assembly

3434301900

23

728429

Rullo per ganascia / Cam roller

ø 20/36x53

1265001900

24

727282

Ruota fonica / Impulse wheel

ø 149x184x11

100 denti / teeth

ZL9 - ZL11

4029106900

25

727256 Ruota fonica / Impulse wheel

-

26

711731

Kit revisione ganasce / Brake shoe repair kit

3434365300

27

711765

Kit revisione perno a chiave / Camshaft repair kit

3317001600

28

790295

Tamburo freno / Brake drum

ø420x180

1064026002

29

711721

complessivo perni fusi (2 ruote) composto da:
King pin set (services 2 wheels) complete with:

3434365700

30

719857

(2) Perno fuso / King pin

ø 60x297

1217001900

31

725788

(4) boccola / Bush

ø 60x65x70

4230017000

32

731986

(4) Guarnizione / Gasket

1093001700

33

740030

(4) O.ring

ø int. / I.D. 84

4315001100

34

726246

(2) Rondella / Washer

ø 62x90x10

1101000900

35

728596

(2) Kit cuscinetto / Bearing

ø 60,5x90x10

2101001102

36

731987

(4) Coperchietto / Cover

1091003600

(12) Vite con rondella elastica / Screw c/w washer

M8x20

-

S.A.f.

ASSAli AutoSterzAnti / SELF-STEERINg AxLES

566

729530

3

726572

4

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

567

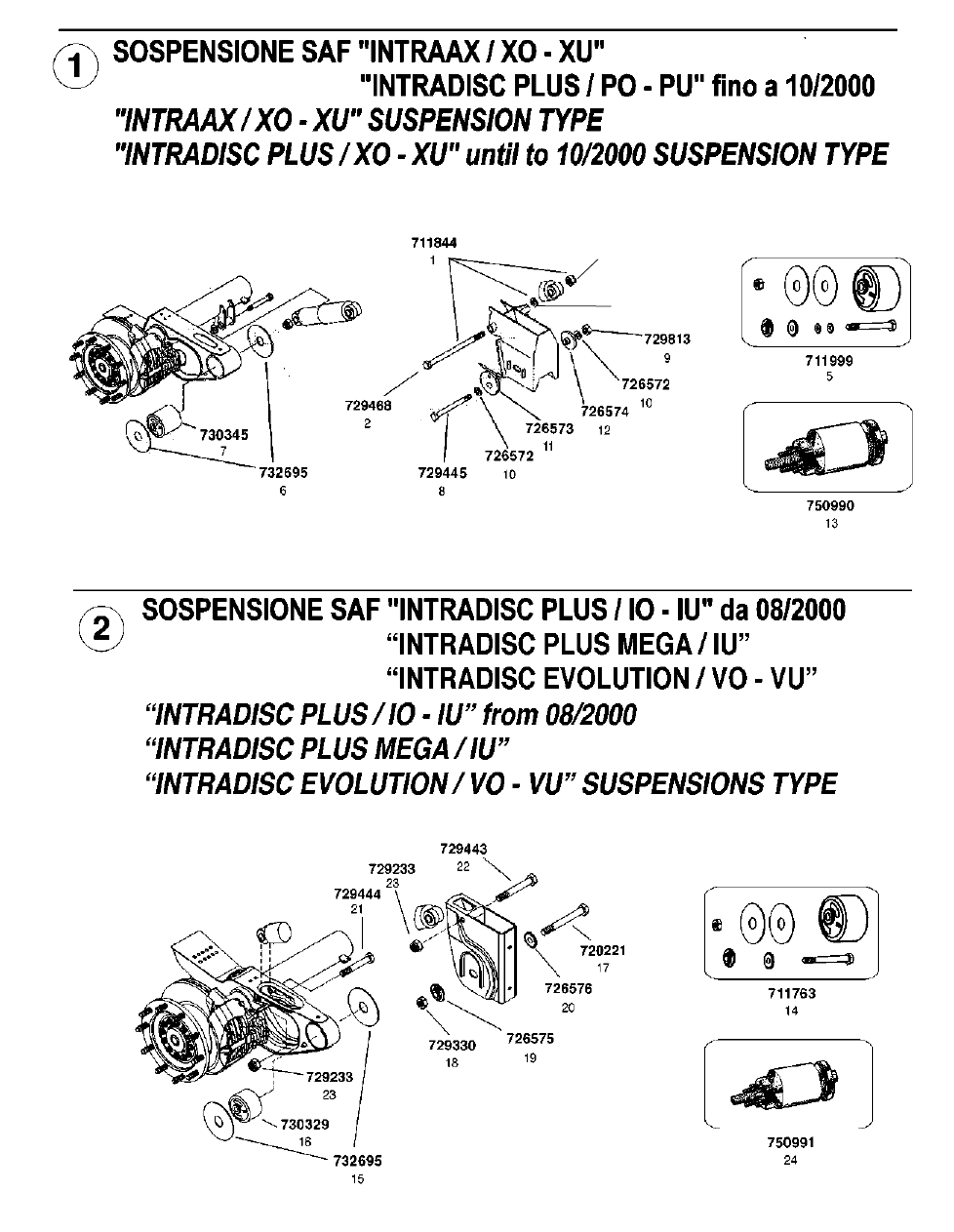

SoSpenSione tipo intrAAx “xo - xu”



SoSpenSione tipo intrAdiSc pluS “po - pu” fino a 10/2000



INTRAAx “xO - xU” SUSPENSION type

INTRADISC PLUS “PO - PU” until to 10/2000 SUSPENSION type





1

711844 Complessivo fissaggio ammortizzatore (1 pArte) composto da:

Shock absorber fastening kit

3341206211

2

729468 (1) bullone / Bolt

M24x2  L=310

4343206288

3

729530 (1) Dado / Nut

M24x2

4247404080

4

726572 (1) Rondella per dado / Washer

  ø 24x44x4

1331009800

5

711999 Complessivo revisione sospensione pneumatica (1 pArte) composto da:

Air suspension repair kit complete with:

-

6

732695 (2) Anello di spallamento / Washer

ø 60x178x5

4331502900

7

730345 (1) boccola elastica / Silentblock

ø 32x153x172

4177302600

8

729445 (1) Perno fissaggio sospensione / Pin

M22x3  L=250

4343205510

9

729813 (1) Dado / Nut

M22x3  H=25

4342004710

10

726572 (2) Rondella per dado / Washer

  ø 24x44x4

1331019500

11

726573 (1) Rondella eccentrica lato esterno / Washer

ø 22x100x37

4123000200

12

726574 (1) Rondella lato interno / Washer

ø 22x100x37

4101200200

13

750990 Kit montaggio boccola elastica (con istruzioni di utilizzo)

Bushing installation tool (comes complete with installation instructions)

-

SoSpenSione tipo intrAdiSc pluS "io - iu" da 08/2000

SoSpenSione tipo intrAdiSc pluS megA "iu"

SoSpenSione tipo intrAdiSc evolution "vo - vu"

INTRADISC PLUS "IO - IU" from 08/2000 SUSPENSION type

INTRADISC PLUS mEgA "IU" SUSPENSION type

INTRADISC PLUS EvOLUTION "vO - vU" SUSPENSION type

14

711763 Complessivo revisione sospensione pneumatica (1 pArte) composto da:

Air suspension repair kit complete with:

-

15

732695 (2) Anello di spallamento / Washer

ø 60x178x5

4331502900

16

730329 (1) boccola elastica / Silentblock

ø 32x155x114

4177302800

17

720221 (1) Perno fissaggio sospensione / Pin

M30x3.5  L=205

4343104888

18

729330 (1) Dado / Nut

M30x3.5

4247402280

19

726575 (1) Rondella lato interno / Washer

ø 30.5x101.5x20.5

1101200100

20

726576 (1) Rondella eccentrica lato esterno / Washer

ø 30.5x87.5x20.5

1123000101

21

729444 bullone inf. fissaggio ammortizzatore / Shockabsorber bolt

M20x1.5 L=150

4343280210

22

729443 bullone sup. fissaggio ammortizzatore / Shockabsorber bolt

M20x1.5 L=120

4343280310

23

729233 Dado aut. per bullone ammortizzatore / Self-locking Nut

M20x1.5

4247404410

24

750991 Kit montaggio boccola elastica (con istruzioni di utilizzo)

Bushing installation tool (comes complete with installation instructions)

-

S.A.f.

SoSpenSioni / SUSPENSIONS

568

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

569

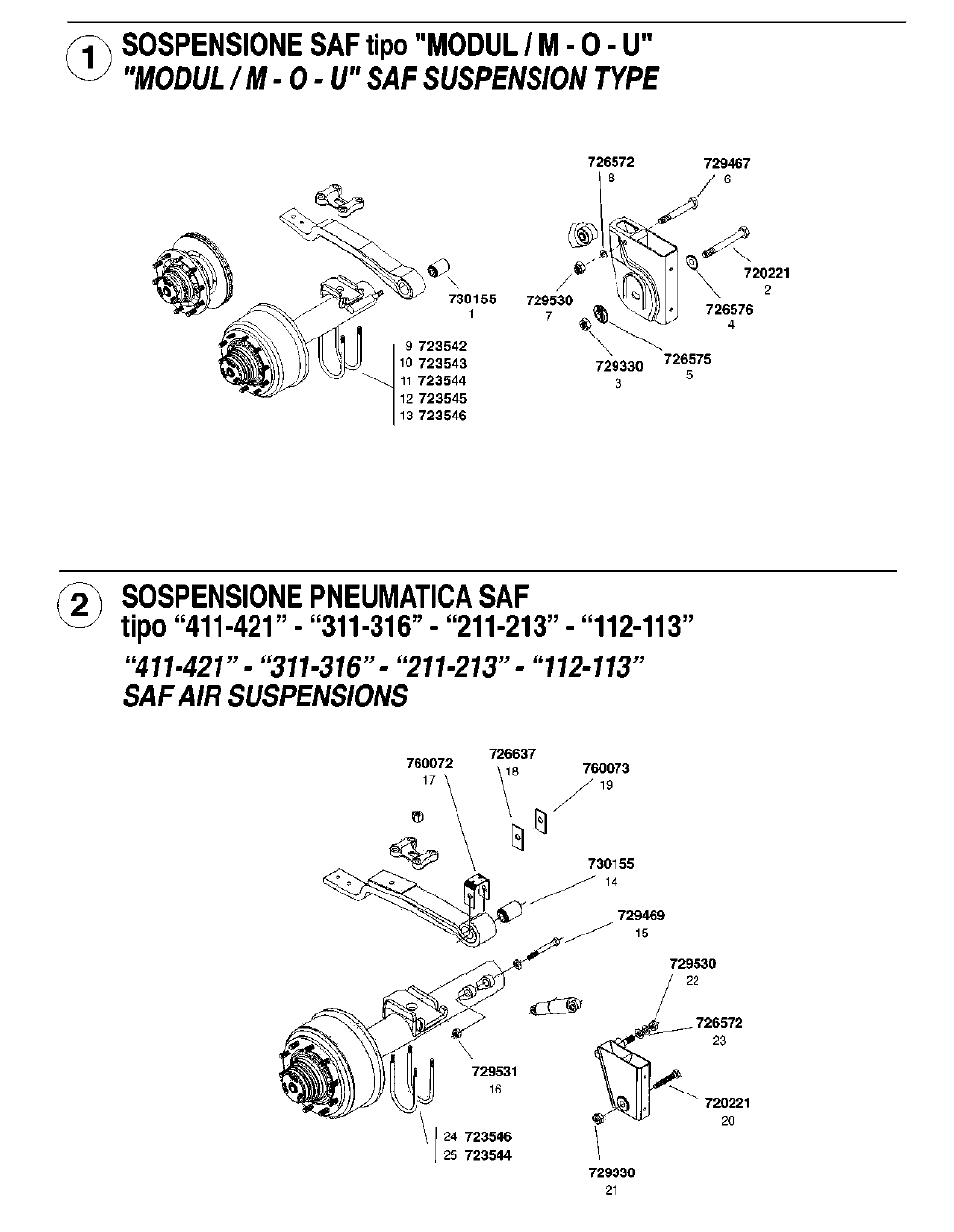

SoSpenSione tipo modul “m - o - u”

mODUL “m - O - U” SUSPENSION type

1

730155 boccola elastica / Rubber bush

ø 30x68x104

4177301000

2

720221 Perno fissaggio sospensione / Pin

M30x3.5 L=205

4343104888

3

729330 Dado aut. per perno/ Self-locking nut

M30x3.5

4247402280

4

726576 Rondella eccentrica lato esterno / Washer

ø 30.5x87.5x20.5

1123000101

5

726575 Rondella lato interno / Washer

ø 30.5x101.5x20.5

1101200100

6

729467 (1) bullone / Bolt

M24x2  L=250

4343203488

7

729530 (1) Dado / Nut

M24x2

4247404080

8

726572 (1) Rondella per dado / Washer

  ø 24x44x4

1331009800

9

723542 Staffa fiss. balestra c/dadi TONDA PIATTA / U bolt c/w nuts

ø 22x127x270

1402007125

1402007101

10

723543 Staffa fiss. balestra c/dadi TONDA PIATTA / U bolt c/w nuts

ø 22x127x305

1402007225

1402007201

11

723544 Staffa fiss. balestra c/dadi TONDA PIATTA / U bolt c/w nuts

ø 22x133x310

1402006925

1402006901

12

723545 Staffa fiss. balestra c/dadi TONDA PIATTA / U bolt c/w nuts

ø 22x146x285

1402006425

1402006401

13

723546 Staffa fiss. balestra c/dadi TONDA PIATTA / U bolt c/w nuts

ø 22x146x320

1402006525

1402006501

SoSpenSione pneumAticA tipo "411-421"-"311-316"-"211-213"-"112-113"

"411-421"-"311-316"-"211-213"-"112-113" AIR SUSPENSION type

14

730155 boccola elastica / Rubber bush

ø 30x68x104

4177301000

15

729469 bullone fissaggio ammortizzatore / Shockabsorber bolt

M24x2 L=100

4343201288

16

729531 Dado esagonale per bullone / Nut

M24x2  H=19 Ch.36

4342003110

4342001180

17

760072 Cavallotto di usura / Wear plate

4405207100

18

726637 Piastra di usura / Wear plate

1022100300

1022100301

1022100302

19

760073 Piastra di usura / Wear plate

1331501200

1331501201

20

720221 Perno fissaggio sospensione / Pin

M30x3.5 L=205

4343104888

21

729330 Dado / Nut

M30x3.5

4247402280

22

729530 Dado per perno / Nut

M24x2

4247404080

23

726572 Rondella per bullone ammortizzatore / Washer

ø 24x44x4

1331009800

24

723546 Staffa fiss. balestra c/dadi TONDA PIATTA / U bolt c/w nuts

ø 22x146x320

1402006501

3401006500

25

723544 Staffa fiss. balestra c/dadi TONDA PIATTA / U bolt c/w nuts

ø 22x133x310

1402006901

3401006900

S.A.f.

SoSpenSioni / SUSPENSIONS

570

ASSALI E SOSPENSIONI / axleS aND SUSPeNSiONS

 - VERAS

713846

1

729479

5

4

PF9059

3

2

16

8

13

14

7

15

8

16

17

17

9

9

10

10

12

12

6

11

11

17

17

16

16

22

25

25

26

27

19

19

20

20

22

18

28
29

23

23

24

24

21

21

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

571

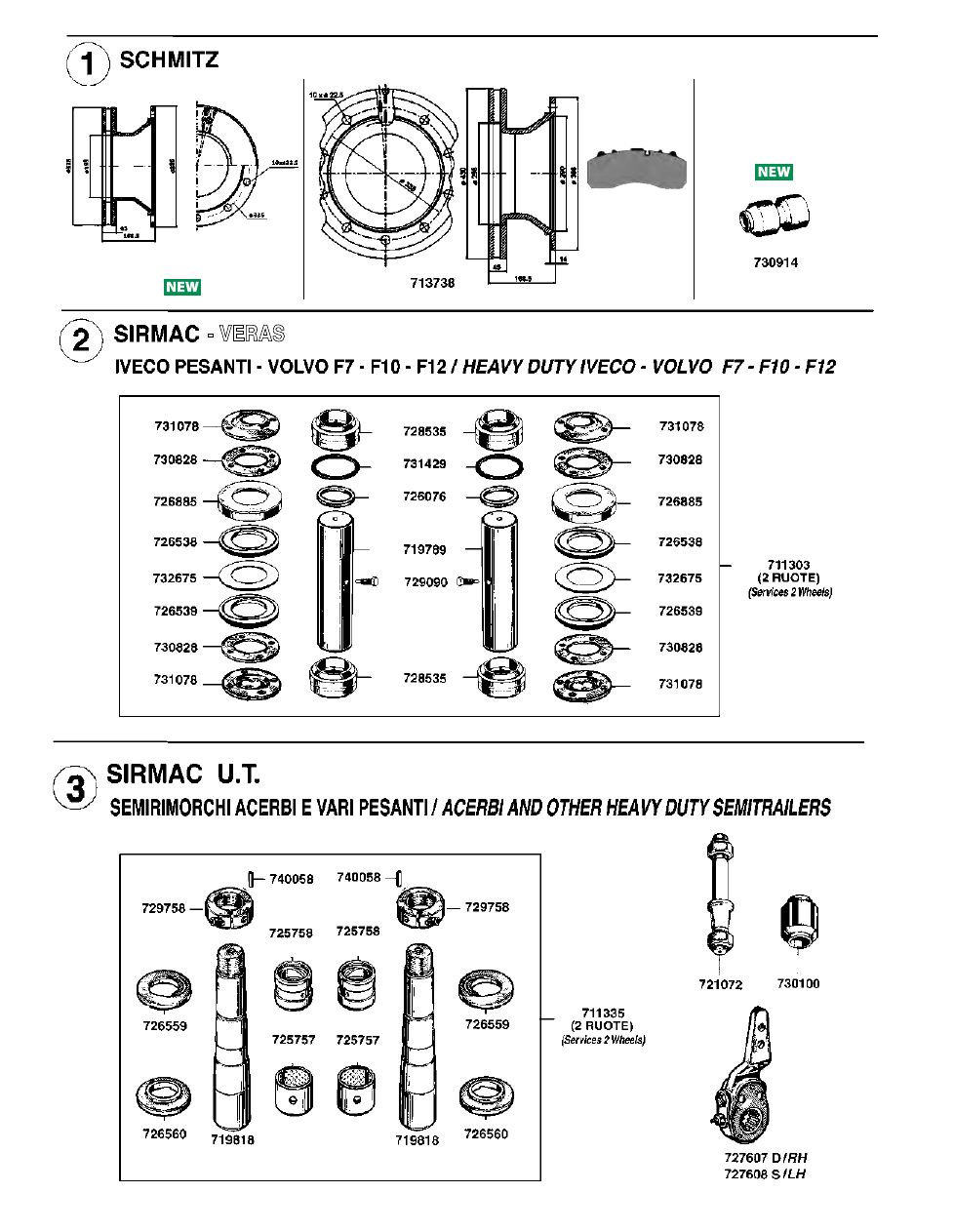

ScHmitz



ASSAli e SoSpenSioni / AxLES AND SUSPENSIONS

1

713846

Disco freni / Brake disc

ø 375

10 fori /

holes

ø 22,5

1088133

2

713738 Disco freni / Brake disc

ø 430

10 fori/holes ø 22,5

017870

3

pf9059

Serie pastiglie freno complete di kit / Brake pad set c/w kit

248x109.5x30

29087

29105

29059

29253

4

730914 boccola elastica / Rubber bush

ø 30x69x102

28153

5

729479

bullone fiss. ammortizzatore con dado / Shockabsorber bolt c/w nut

M16x1.5 L= 122

Sospensione pneumatica

Serie “MRH3”

“MRH3” Air suspensions

Series

1008055

1061572

1086695

1086696

SirmAc - verAS

ASSAle AutoSterzAnte / SELF-STEERINg AxLES

iveco peSAnti - volvo f7 - f10 - f12  / hEAvy DUTy IvECO - vOLvO F7 - F10 - F12

6

711303 complessivo perni fusi (2 ruote) / King pin set (Services 2 whEELS)

composto da / complete with

-

7

719789 (2) Perno fuso / King pin

ø 60x240

-

8

728535 (4) Snodo sferico / Swivel bush

ø 60x90x44

-

9

726885 (2) Scodellino parapolvere / Dustcover

-

10

726538 (2) Ralla superiore / Thrust washer, top

ø 60x108x6

-

11

726539 (2) Ralla inferiore / Thrust washer, bottom

ø 63x107x10

-

12

732675 (2) Anello in nylon / Nylon washer

ø 62x108x3

-

13

731429 (2) Anello di tenuta in gomma / Rubber seal

-

14

726076 (2) Distanziale / Spacer

ø 60x72x5

-

15

729090 (2) Vite bloccaggio perno / Fixing screw

M14x2 L=40

-

16

731078 (4) Coperchietto per fuso / King pin cover

-

17

730828 (4) Guarnizione per coperchietto fuso / King pin cover gasket

-

SirmAc  u.t.

ASSAle AutoSterzAnte / SELF-STEERINg AxLES

SemirimorcHi Acerbi e vAri peSAnti / ACERbI AND OThER hEAvy DUTy SEmITRAILERS

18

711335 complessivo perni fusi (2 ruote) / King pin set (Services 2 whEELS)

composto da / complete with

-

19

725758 (2) boccola superiore per fuso in bronzo / King pin bush, top

ø 50x60x50

F28948400

20

725757 (2) boccola inferiore per fuso bimetallica / King pin bush, bottom

ø 56x61x50

F28916300

21

719818 (2) Perno fuso / King pin

ø 50/55x280

F28921911

22

729758 (2) Ghiera bloccaggio perno fuso / Locknut

M42x2 H=25

F28921903

23

726559 (2) Rondella superiore rasamento fuso / Thrust washer, top

ø 52x85x7

F28921907

24

726560 (2) Rondella inferiore rasamento fuso / Thrust washer, bottom

ø 50x85x10

F28921908

25

740058 (2) Spina elastica di fermo per ghiera / Spring pin

ø 6x16

F25918400

(2) Vite / Screw

M10x1.5 L=35

-

26

721072 Perno per barra accoppiamento con dadi / Tierod pin c/w nuts

L=182

F28907200

27

730100 boccola elastica per barra accoppiamento / Tierod bush

ø 30x60x68

F28533700

28

727607 Leva registrabile freno D. / Slack-adjuster RH

10 CAVE / SPLINES

448455

29

727608 Leva registrabile freno S. / Slack-adjuster LH

10 CAVE / SPLINES

448456

ScHmitz - SirmAc

ASSAli AutoSterzAnti / SELF-STEERINg  AxLES

572

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

573

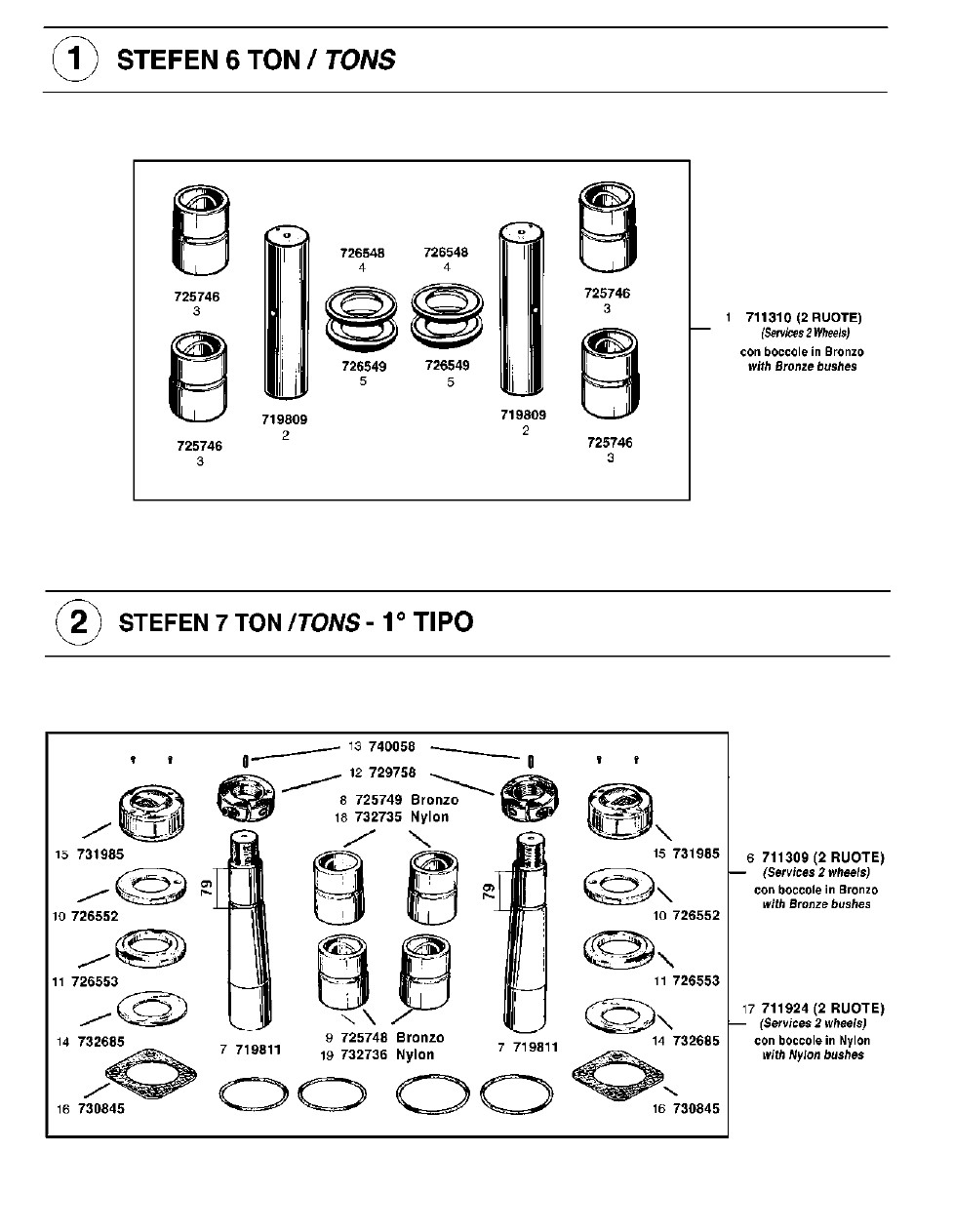

Stefen

ASSAle AutoSterzAnte tipo 6 ton - perno cilindrico

6 TONS SELF-STEERINg AxLES - Parallel pin

Acerbi - cArdi - orA - emilcAmion - bruSA - defilippi

1

711310 complessivo perni fusi (2 ruote) / King pin set (Services 2 whEELS)

-

composto da / complete with

2

719809 (2) Perno fuso / King pin

ø 60x303

-

3

725746 (4) boccola in bronzo / King pin bush

ø 60x68x74

-

4

726548 (2) Ralla senza bordino / King pin thrust plate

ø 61x95x8

-

5

726549 (2) Ralla con bordino / King pin thrust plate

ø 61x95x11

-

ASSAle AutoSterzAnte tipo 7 ton - perno conico - 1

°

 tipo

7 TONS SELF-STEERINg AxLES - Tapered pin - 1

st

 type

Acerbi - cArdi - orA - emilcAmion - bruSA - defilippi

6

711309 complessivo perni fusi (2 ruote) / King pin set (Services 2 whEELS)

-

composto da / complete with

7

719811 (2) Perno fuso / King pin

ø 51/56x295

-

8

725749 (2) boccola sup. per fuso / King pin bush, top

ø 51x63x66

-

9

725748 (2) boccola inf. per fuso / King pin bush, bottom

ø 56x63x66

-

10

726552 (2) Ralla senza bordino / King pin thrust plate

ø 52x82x5.5

-

11

726553 (2) Ralla con bordino / King pin thrust plate

ø 52x82x8.5

-

12

729758 (2) Ghiera per perno / Locknut

M42x2 H=25

-

13

740058 (2) Spina elastica di fermo per ghiera / Spring pin

ø 6x16

-

14

732685 (2) Anello in nylon / Nylon washer

ø 52x83x3

-

15

731985 (2) Coperchio per ghiera / King pin cover

-

16

730845 (2) Guarnizione / King pin cover gasket

N0902000300A

(2) O. ring

ø int./I.D.55

b1601000100A

(2) O. ring

ø int. 80

-

(2) Vite per ghiera / Screw

M10x1.5 L=35

-

(4) Vite per coperchio / Screw

M8x1.25 L=16

-

(2) Rondella zingrinata / Washer

-

17

711924 complessivo perni fusi (2 ruote) con boccole in nylon

-

King pin set (Services 2 whEELS) with nylon bushes

18

732735 boccola sup. per perno fuso in nylon / King pin nylon bush, top

ø 51x63x66

N0502000201A

19

732736 boccola inf. per perno fuso in nylon / King pin nylon bush, bottom

ø 56x63x66

N0501000200A

Stefen

ASSAli AutoSterzAnti / SELF-STEERINg  AxLES

574

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

575

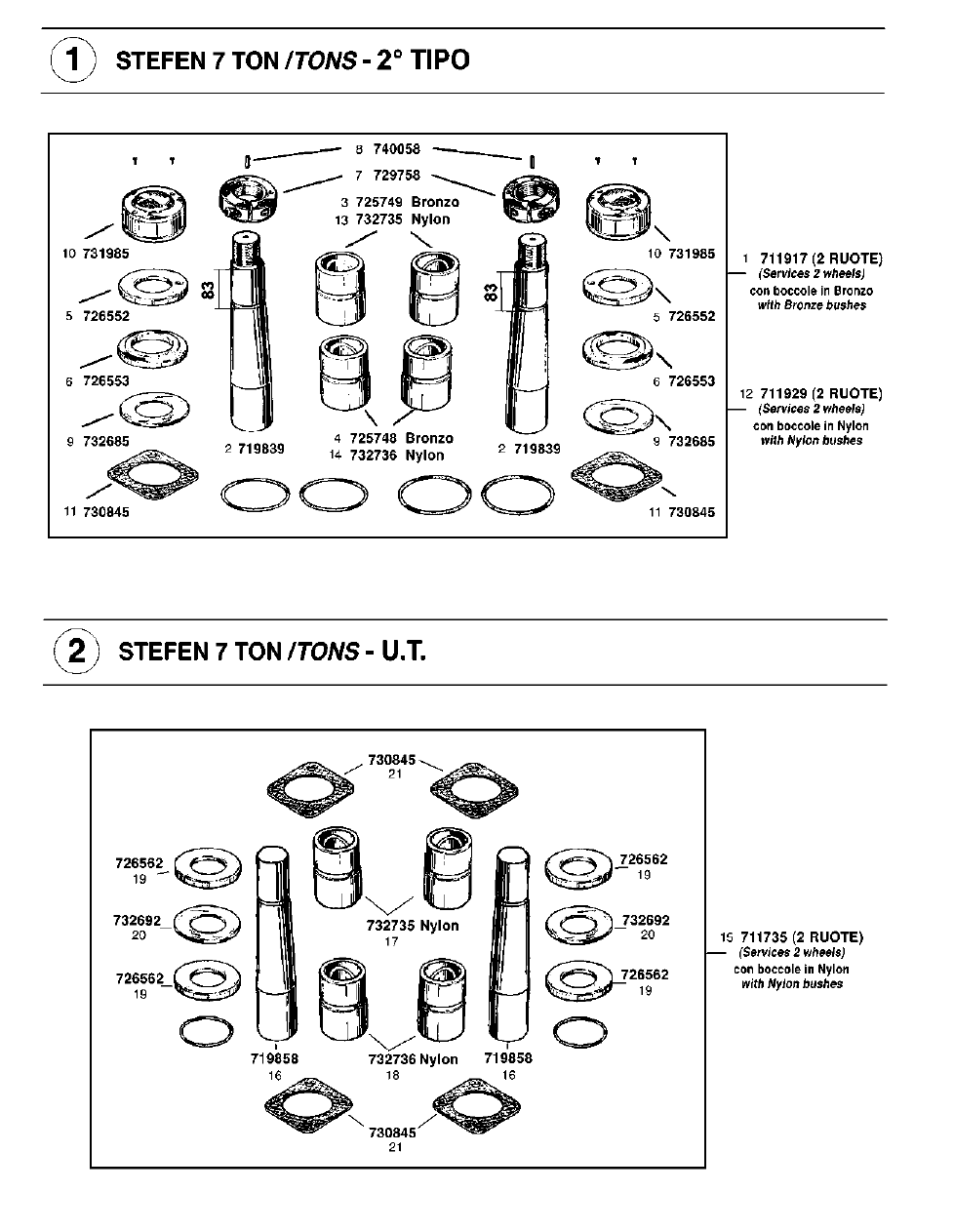

ASSAle AutoSterzAnte tipo 7 ton - perno conico - 2

°

 tipo

7 TONS SELF-STEERINg AxLES - Tapered pin - 2

nd

 type

Acerbi - cArdi - orA - emilcAmion - bruSA - defilippi

1

711917 complessivo perni fusi (2 ruote) / King pin set (Services 2 whEELS)

-

composto da / complete with

2

719839 (2) Perno fuso / King pin

ø 51/56x297

-

3

725749 (2) boccola sup. per fuso / King pin bush, top

ø 51x63x66

-

4

725748 (2) boccola inf. per fuso / King pin bush, bottom

ø 56x63x66

-

5

726552 (2) Ralla senza bordino / King pin thrust plate

ø 52x82x5.5

-

6

726553 (2) Ralla con bordino / King pin thrust plate

ø 52x82x8.5

-

7

729758 (2) Ghiera per perno / Locknut

M42x2 H=25

-

8

740058 (2) Spina elastica di fermo per ghiera / Spring pin

ø 6x16

-

9

732685 (2) Anello in nylon / Nylon washer

ø 52x83x3

-

10

731985 (2) Coperchio per ghiera / King pin cover

-

11

730845 (2) Guarnizione / King pin cover gasket

N0902000300A

(2) O. ring

ø int./I.D.55

b1601000100A

(2) O. ring

ø int. 80

-

(2) Vite per ghiera / Screw

M10x1.5 L=35

-

(4) Vite per coperchio / Screw

M8x1.25 L=16

-

(2) Rondella zingrinata / Washer

-

12

711929 complessivo perni fusi (2 ruote) con boccole in nylon

-

King pin set (Services 2 whEELS) with nylon bushes

13

732735 boccola sup. per perno fuso in nylon / King pin nylon bush, top

ø 51x63x66

N0502000201A

14

732736 boccola inf. per perno fuso in nylon / King pin nylon bush, bottom

ø 56x63x66

N0501000200A

ASSAle AutoSterzAnte tipo 7 ton - perno conico - u.t.
7 TONS SELF-STEERINg AxLES - Tapered pin - New Series

15

711735 complessivo perni fusi (2 ruote) con boccole in nylon

GF006010021A

King pin set (Services 2 whEELS) with nylon bushes
composto da / complete with

16

719858 (2) Perno fuso / King pin

ø 51x56x257

N1002000700A

17

732735 (2) boccola sup. per fuso / King pin bush, top

ø 51x63x66

N0502000201A

18

732736 (2) boccola inf. per fuso / King pin bush, bottom

ø 56x63x66

N0501000200A

19

726562 (4) Ralla per fuso / King pin thrust plate

ø 56x82x5.5

N0202001100A

20

732692 (2) Anello in nylon / Nylon washer

 ø 56x82x3

N0301000600A

21

730845 (4) Guarnizione / King pin cover gasket

N0902000300A

(2) O.ring

ø int./I.D.55

b1601000100A

Stefen

ASSAli AutoSterzAnti / SELF-STEERINg  AxLES
