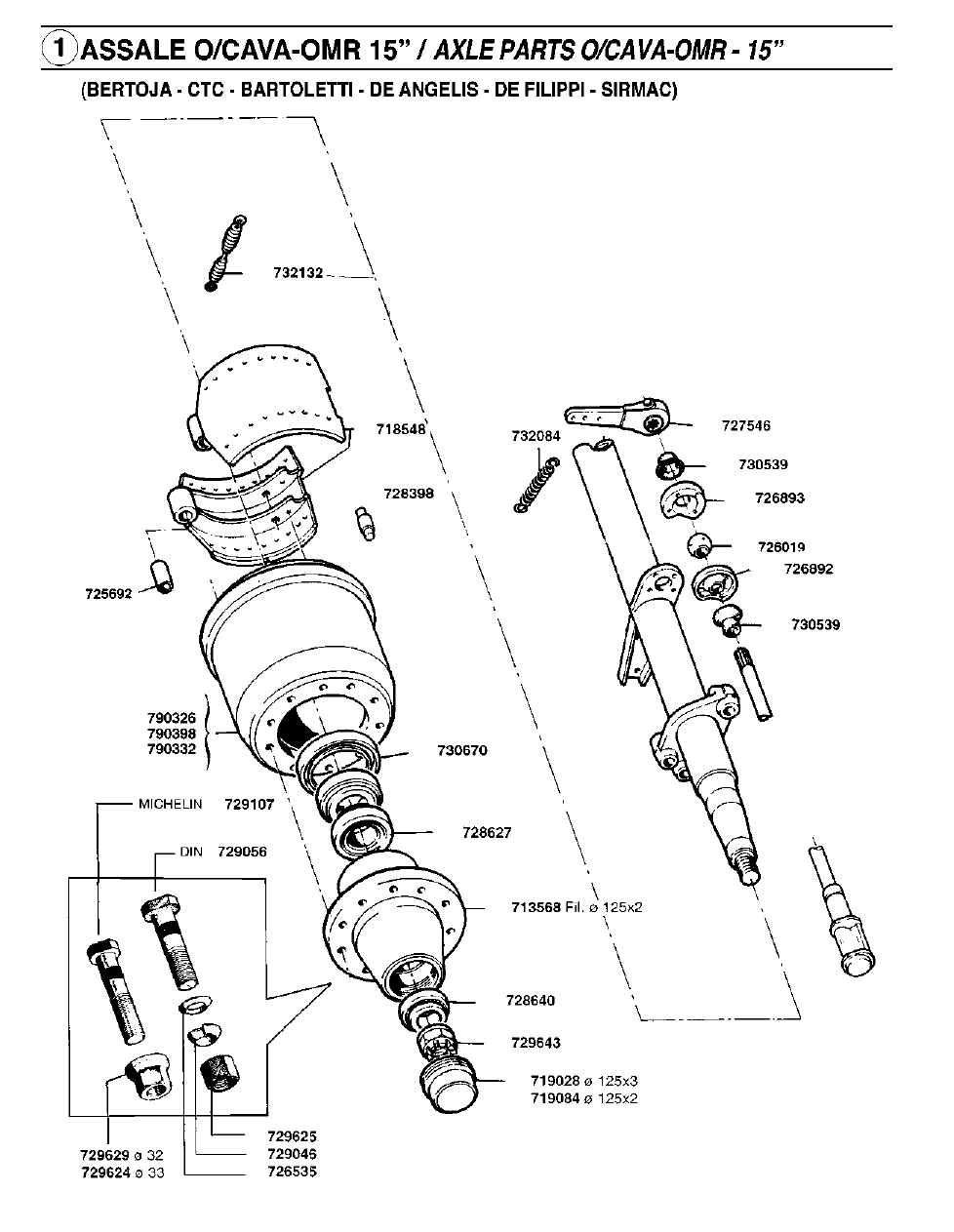

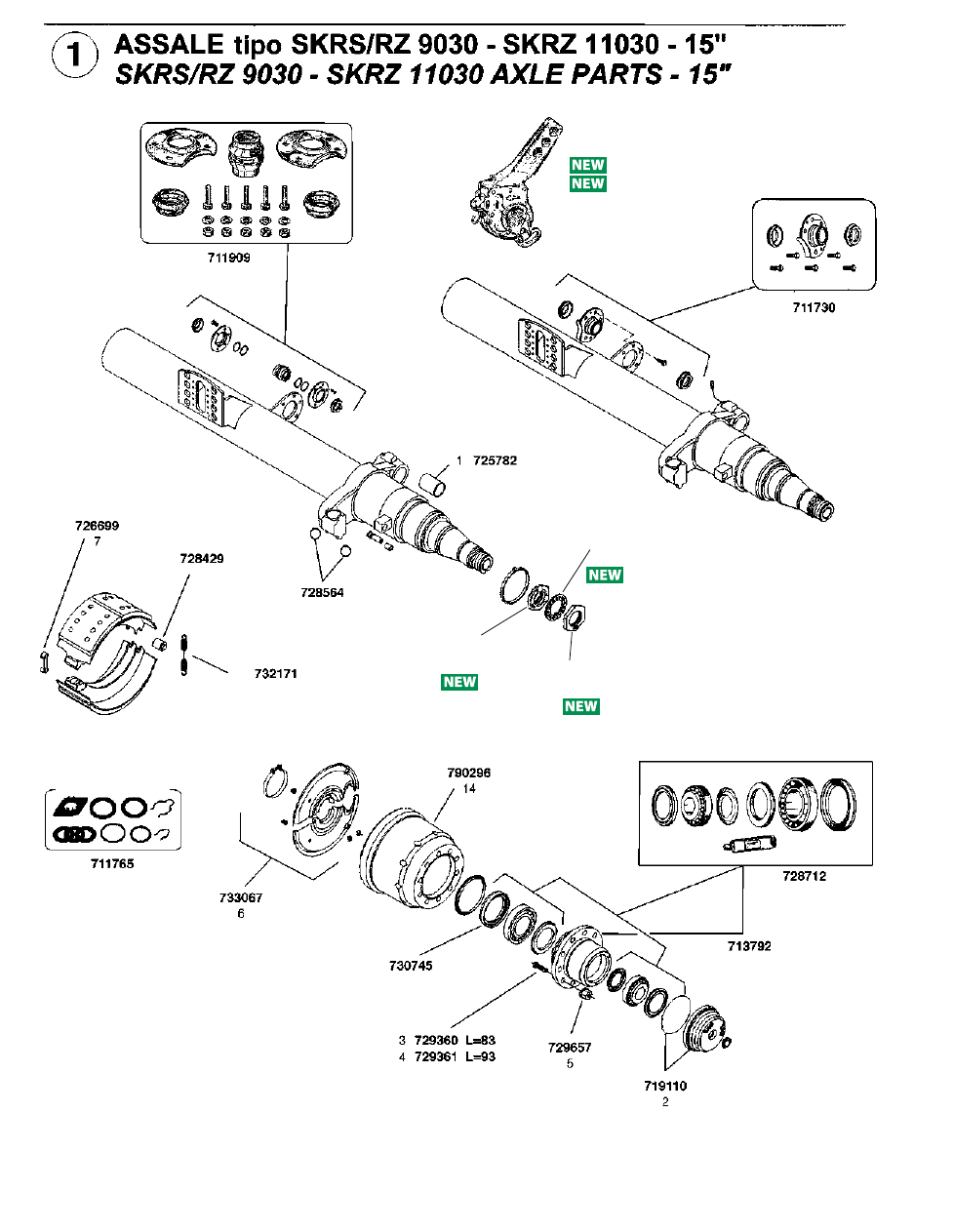

ASSAle tipo 15” / 15” AxLE PARTS

bertoJA - ctc - bArtoletti - de AngeliS - de filippi - SirmAc

1

726019 boccola sferica int. per perno a chiave / Spherical bush, inner

ø 38x60x36

99048002

2

725692 boccola per ganascia / Brake-shoe bush

ø 32x36x54

99048004

3

719028 Calotta coprimozzo / Hub cap

M125x3

99016301

4

719084 Calotta coprimozzo / Hub cap

M125x2

-

5

729056 Colonnetta per mozzo completa di dado e rondelle (tipo DIN)

Wheel stud c/w nut and washers

M22x1.5 L=92

-

6

729625 Dado per colonnetta esagono 32 (tipo DIN) / Wheel nut

M22x1.5 H=25

99065001

7

729046 Rondella spaccata per colonnetta (tipo DIN) / Spring washer

ø 23x34x8

99060401

8

726535 Rondella conica per colonnetta (tipo DIN) / Cone washer

ø 22x32x5

-

9

729107 Colonnetta per mozzo compl. di dado esag. 32 (tipo MICHELIN)

Wheel stud c/w nut

M22x1.5 L=92

-

10

729629 Dado per colonnetta esagono 32 (tipo MICHELIN) / Wheel nut

M22x1.5 H=31

-

11

729624 Dado per colonnetta esagono 33 (tipo MICHELIN) / Wheel nut

M22x1.5 H=31

99065003

12

730539 Cuffia parapolvere in gomma per snodo sferico / Dust cover boot

99034001

13

728627 Cuscinetto interno mozzo (33217) / Hub inner bearing

ø 85x150x49

99082002

14

728640 Cuscinetto esterno mozzo (33213) / Hub outer bearing

ø 65x120x41

99082001

15

729643 Dado arresto cuscinetti mozzo / Axle nut

M56x2 H=50

99009101

16

718548 Ganascia freno nuda mm. 200 / Brake-shoe, unlined

99019002

17

727546 Leva registrabile comando freni - 3 fori / Slack-adjuster (3 holes)

8 CAVE / SPLINES

99035001

18

732084 Molla richiamo leva freni / Release spring

L tot. 148

99030002

19

732132 Molla richiamo ganasce / Return spring

L tot. 160

99030202

20

713568 Mozzo ruota senza colonnette / Wheel hub, bare

M125x2



-

21

730670 Paraolio mozzo / Hub oil seal

ø 167x145x13

99041003

22

728398 Rullo per ganascia  / Brake-shoe roller

ø 42x59

99004302

23

726892 Scodellino per snodo sferico c/foro / Spherical bearing housing with hole

99016001

24

726893 Scodellino per snodo sferico s/foro / Spherical bearing housing without hole

99016002

25

790326 Tamburo freni fascia frenante mm. 220 / Brake drum

1

a

 Serie

bERTOJA - CTC - SIRMAC TOF0895NA1

26

790398 Tamburo freni fascia frenante mm. 200 / Brake drum

u.t.

b.P.W. (0310546290)

TOF1343N1

27

790332 Tamburo freni fascia frenante mm. 200 / Brake drum

SIRMAC - CTC

TOF1048N1

o/cAvA - omr

ASSAli fiSSi / AxLE  PARTS

546

4

1

2

4

3

7

8

6

9

5

12

13

10

11

10

11

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

547

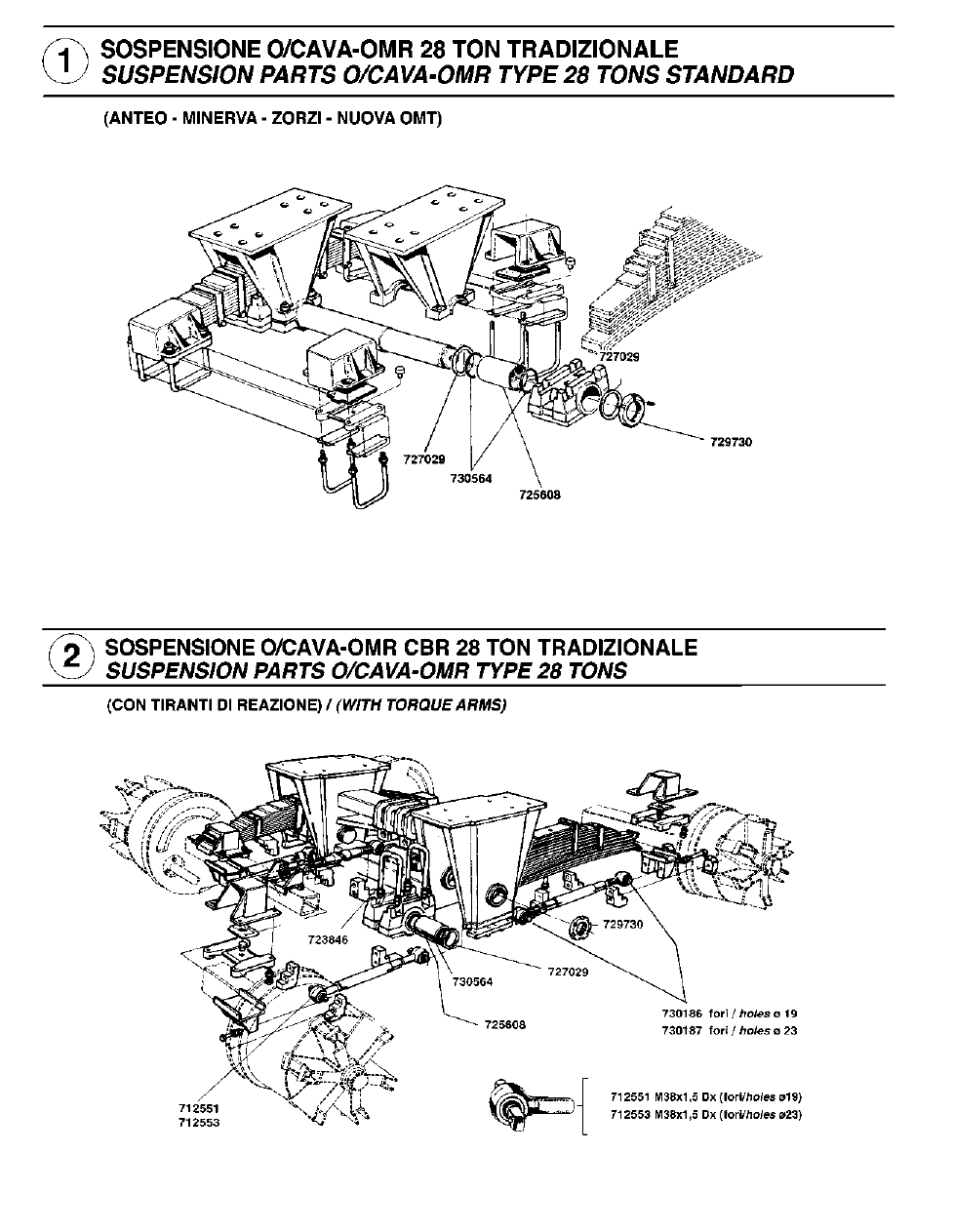

SoSpenSione 28 ton trAdizionAle

28 TONS STANDARD SUSPENSION PARTS

Anteo - minervA - zorzi - nuovA omt

1

730564 (4) Anello in gomma per boccola centrale / Rubber seal

99043002

2

725608 (2) boccola per supporto oscillante / Swivel bracket bush

ø 105x120x195

99048005

3

729730 (2) Ghiera per perno centrale / Locknut

99009001

4

727029 (4) Rondella rasamento supporto oscillante / Thrust washer

ø 105.5x133x6

99060101

SoSpenSione 28 ton tipo “cbr”
28 TONS “CbR” TyPE SUSPENSION PARTS

(con tirAnti di reAzione) / (wITh TORqUE ARmS)

5

730564 (4) Anello in gomma per boccola centrale / Rubber seal

99043002

6

725608 (2) boccola per supporto oscillante / Swivel bracket bush

ø 105x120x195

99048005

7

729730 (2) Ghiera per perno centrale / Locknut

M100x2 H=26

99009001

8

727029 (4) Rondella rasamento per perno centrale / Thrust washer

ø 105.5x133x6

99060101

9

723846 (4) Staffa balestra c/dadi e controdadi QUADRA / U bolt

ø 30x100x450

99007004

10

712551 (4) Testa per tirante di reazione esterno filetto D / Tie-rod end RH

M38x1.5

foro/hole ø 19

960P0004

11

712553 (4) Testa per tirante di reazione centrale filetto D. / Centre tie-rod end RH

M38x1.5

foro/hole ø 23

960P0010

12

730186 Perno gommato per testa tirante ø 85 / Straddle mount

fori/holes ø 19

-

13

730187 Perno gommato per testa tirante ø 85 / Straddle mount

fori/holes ø 23

-

o/cAvA - omr

SoSpenSioni / SUSPENSIONS

548

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

549

ASSAli S.A.f. (diScHi freno, pAStiglie freno e tAmburi)

S.A.F. AxLES (bRAKE DISCS, bRAKE PADS AND bRAKE DRUmS)

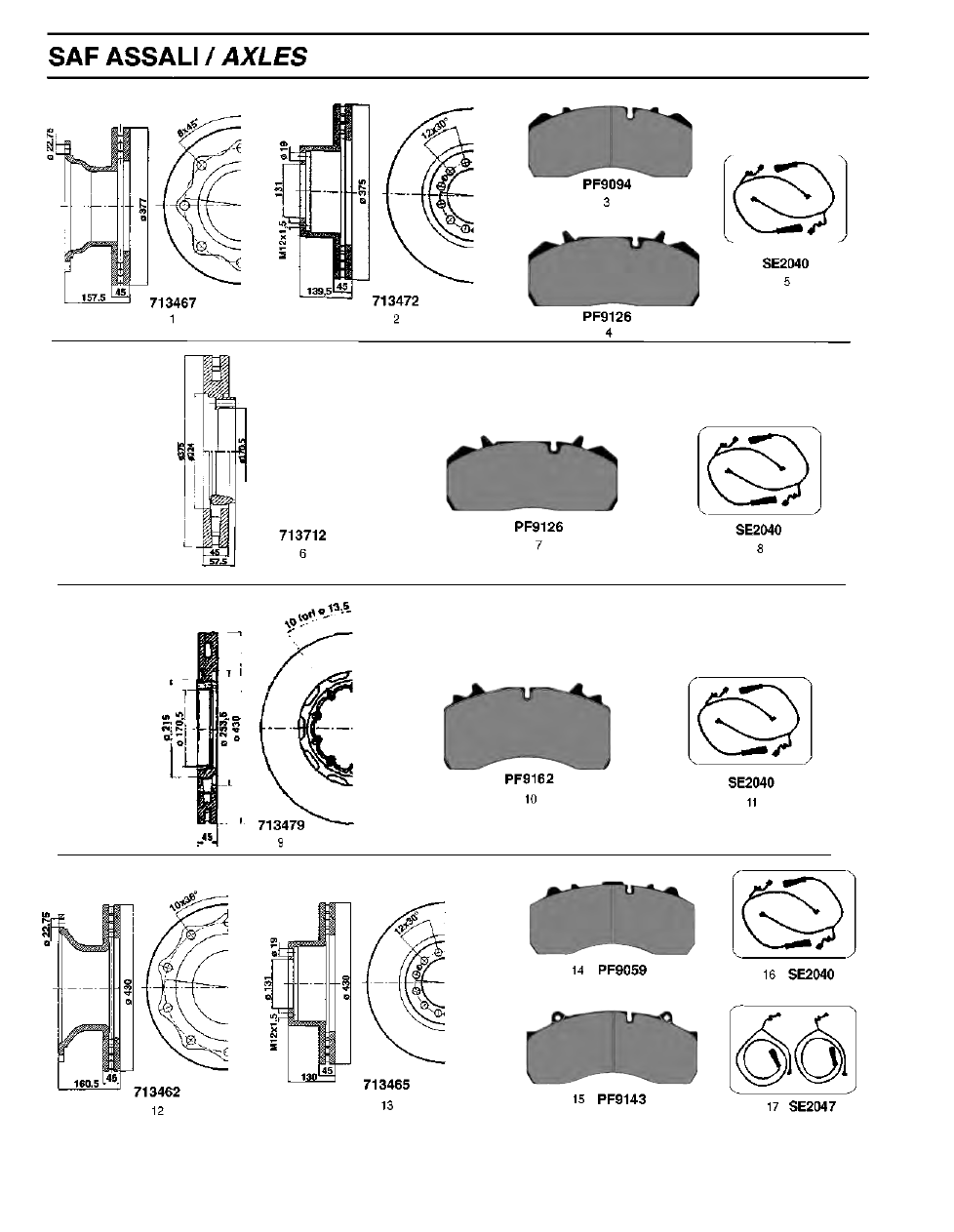

1

713467 Disco freno / Brake disc

ø377x157.5

8 fori/holes ø22.75

SKRS/RZ 9019/11019

4079000400

2

713472 Disco freno / Brake disc

ø375x139.5

12 fori/holes ø19

SKRb 9019

4079000700

4079000701

4079000703

3

pf9094 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante tipo Knorr / KNORR Brake system

210.7x92.5x30

SKRS/RZ 9019/11019

SKRb 9019

3057007800

5317002400

29095

29093

4

pf9126 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante tipo WAbco / wAbCO Brake system

210x92x30

SKRS/RZ 9019/11019

SKRb 9019

3057008000

29126

29159

5

Se2040 Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo Knorr-

WAbco / KNORR-wAbCO Brake system

L=300

SKRS/RZ 9019/11019

SKRb 9019

Z0008241

6

713712 Disco freno / Brake disc

ø375

10 fori/holes ø13.5

SKRb 9019 INTEGRAL

4079001003

4079001004

4079001002

4079001001

7

pf9126 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante tipo WAbco / wAbCO Brake system

210x92x30

SKRb 9019 INTEGRAL

3057008000

29126

29159

8

Se2040 Kit indicatore di usura / Wear indicator kit

Imp. frenante tipo Knorr-WAbco / KNORR-wAbCO Brake system

L=300

SKRb 9019 INTEGRAL

Z0008241

9

713479 Disco freno / Brake disc

ø430

10 fori/holes ø13.5

SKRb 9022 INTEGRAL

4079001303

4079001304

4079001302

4079001301

10

pf9162 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante tipo WAbco / wAbCO Brake system

210.6x109.5x31.7 SKRb 9022 INTEGRAL

3057008400

29162

11

Se2040 Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo Knorr-WAbco / KNORR-wAbCO Brake system

L=300

SKRb 9022 INTEGRAL

Z0008241

12

713462 Disco freno / Brake disc

ø430x160.5

10 fori/holes ø22.75

SKRS/RZ 9022/11222

4079000300

13

713465 Disco freno / Brake disc

ø430x130

12 fori/holes ø19

SKRb 9022

4079000502

4079000501

4079000500

14

pf9059 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante tipo Knorr / KNORR Brake system

248x109.5x30

SKRS/RZ 9022/11222

SKRb 9022

3057007700

3057007900

29087

29059

29105

29253

15

pf9143 Serie pastiglie freno / Brake pad set

Impianto frenante tipo HAldex / hALDEx Brake system

248x105x30

SKRS/RZ 9022/11222

SKRb 9022

3057317900

29143

29120

16

Se2040 Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo K

norr-WAbco / KNORR-wAbCO Brake system

L=300

SKRS/RZ 9022/11222

SKRb 9022

Z0008241

17

Se2047 Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo Knorr-HAldex / KNORR-hALDEx Brake system

L=800

SKRS/RZ 9022/11222

SKRb 9022

Z0008242

S.A.f.

ASSAli fiSSi / AxLE  PARTS

550

713816

7

713817

10

11

PF9126

8

PF9094

9

SE2040

12

SE2040

2

3

5

6

1

4

13
14

15
16
17

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

551

ASSAli S.A.f. (diScHi freno, pAStiglie freno e tAmburi)

S.A.F. AxLES (bRAKE DISCS, bRAKE PADS AND bRAKE DRUmS)

1

713800

Disco freni / Brake disc

ø 430

10 fori/holes M14

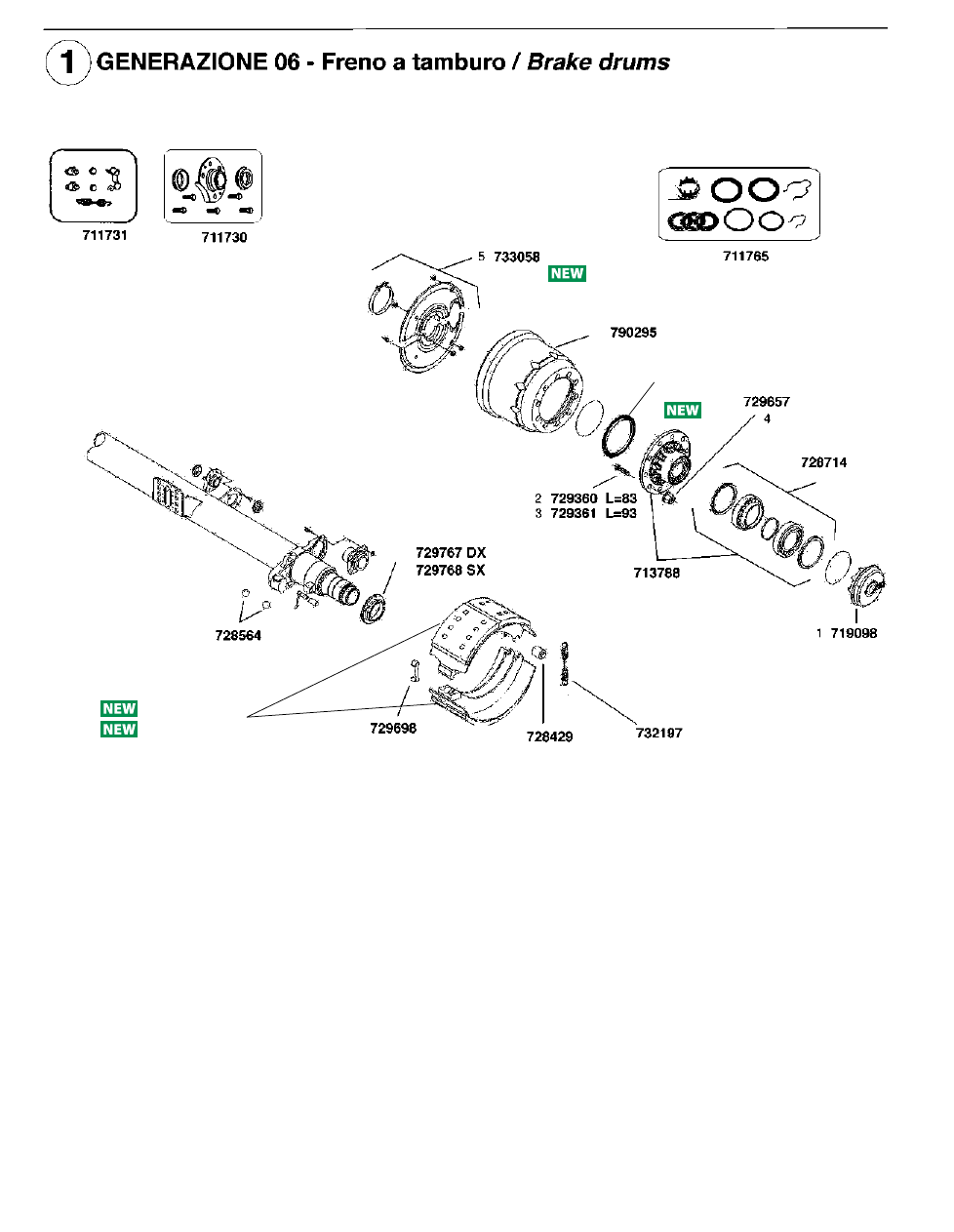

Freni a disco GENERAZIONE 6

GENERATION “6” Brake discs

b9-22K01 / b9-22W

4079001701

4079001700

2

pf9158

Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante tipo Knorr / KNORR brake system

210,7x107x30

Freni a disco GENERAZIONE 6

GENERATION “6” Brake discs

b9-22K01 / b9-22W

3057008500

29158

3

Se2040

Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo Knorr-WAbco / Knorr-WAbco Brake system

L=300

Freni a disco GENERAZIONE 6

GENERATION “6” Brake discs

b9-22K01 / b9-22W

Z0008241

4

713801

Disco freni con AbS / Brake disc c/w AbS

ø 430

10 fori/holes M14

Freni a disco GENERAZIONE 6

GENERATION “6” Brake discs

SI9-22W-SI9-22K01-SI11-22W

SI11-22K01-ZI9-22K01-ZI11-22K01

3079001500

4079001500

5

pf9162

Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante tipo WAbco / WAbco Brake system

210.6x109.5x31.7 Freni a disco GENERAZIONE 6

GENERATION “6” Brake discs

SI9-22W-SI9-22K01-SI11-22W

SI11-22K01-ZI9-22K01-ZI11-22K01

3057008400

29162

6

Se2040

Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo Knorr-

WAbco / Knorr-WAbco Brake system

L=300

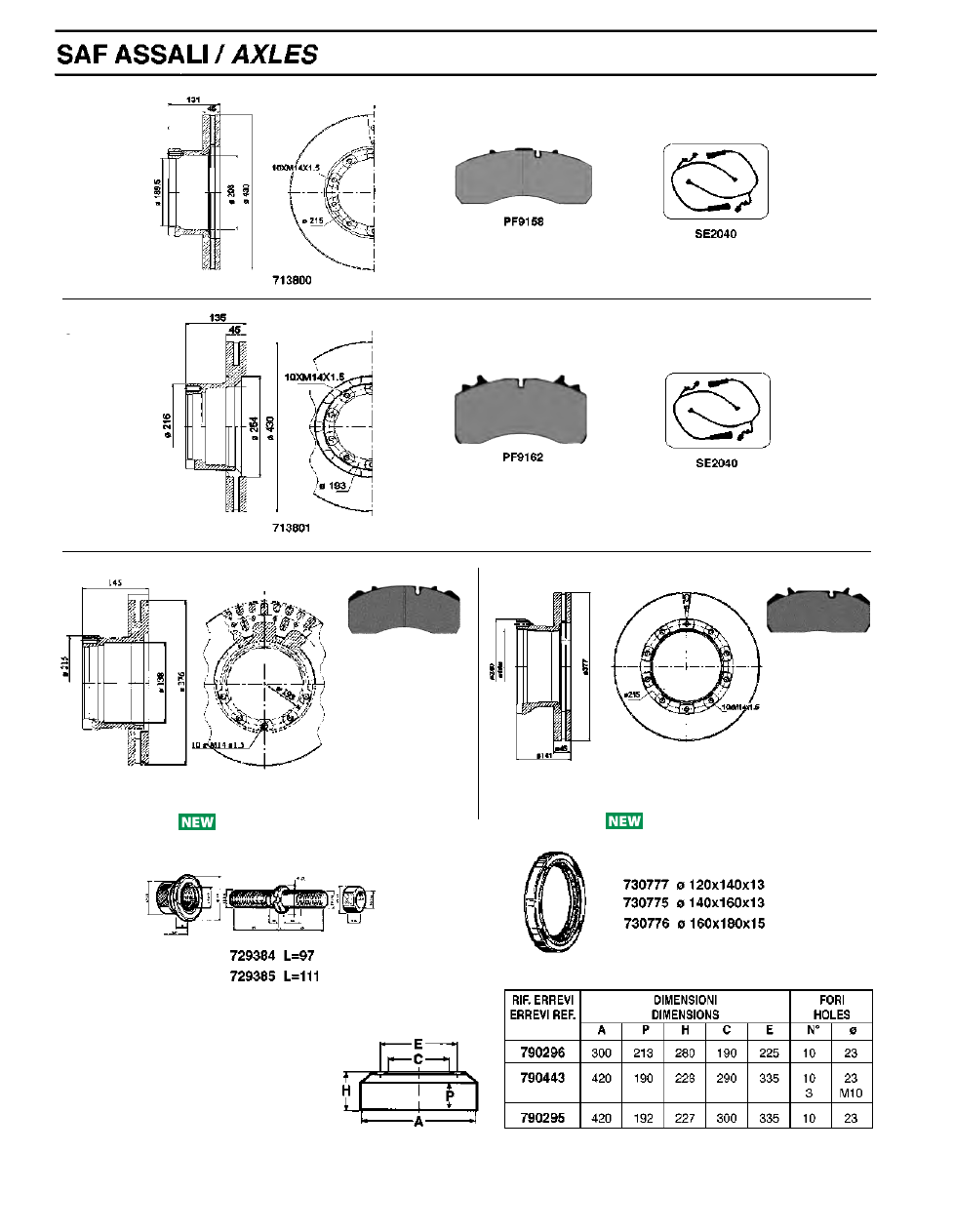

Freni a disco GENERAZIONE 6

GENERATION “6” Brake discs

SI9-22W-SI9-22K01-SI11-22W

SI11-22K01-ZI9-22K01-ZI11-22K01

Z0008241

7

713816

Disco freni con AbS / Brake disc c/w AbS

SI9-19K/19W

SI11-19K - ZI9-19K/19W - ZI11-19K

3079001601

8

pf9094 Serie pastiglie freno con kit  / Brake pad set c/w kit

                   Impianto frenante tipo K

norr / KNORR Brake System

210,7x92,5x30

SI9-19K/19W

SI11-19K - ZI9-19K/19W - ZI11-19K

3057007800

5317002400

29095

29093

9

Se2040

Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo Knorr-WAbco / Knorr-WAbco Brake system

L=300

SI9-19K/19W

SI11-19K - ZI9-19K/19W - ZI11-19K

Z0008241

10

713817

Disco freni / Brake disc

b9-19K/19W

4079001800

4079001801

11

pf9126 Serie pastiglie freno con kit

Brake pads set c/w kit

                                Impianto frenante tipo WAbco / WABCO brake system

210x92x30

b9-19K/19W

3057008000

29126

29159

12

Se2040

Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo Knorr-WAbco / Knorr-WAbco Brake system

L=300

b9-19K/19W

Z0008241

13

729384

Colonnetta fissaggio ruota c/dadi / Wheel stud c/w nuts

M22x1,5/ L=97

KRS 14242 - RSM 844 /11242

RLSM 8442/11242

RSM 624 /12 - 8 - RSM 8442 - 8

3302104500

14

729385

Colonnetta fissaggio ruota c/dadi / Wheel stud c/w nuts

M22x1,5 L=111 KRZ 14242 - RZM 8442/11242

RZM 12242/14242/16242

WRZM 624 /8442/11242

WRZM/WRLZM8435-10/11035-10

RZM 11030

WRZM /WRZLM 8130/11030

3302104000

15

730777

Paraolio interno mozzo / Oil seal, inner

ø 120x140x13

RMb 8442/12 - RSM 6242/12

WRZM 6242-EbN/ESN3140-5542

ESN 4540 - ESN 5542

ES/ESN/EZN/RS/WESN/WEZN 5030

4373000300

16

730775

Paraolio interno mozzo / Oil seal, inner

ø 140x160x13

RZM 12242

4373001000

17

730776

Paraolio interno mozzo / Oil seal, inner

ø 160x180x15

KRZT 14242-RSM 6542-RSM 9042

RSM 9042/20-RZM 14242

RZT 14242-RLSM 9042

RLSM 9042/20

4373000500

18

790296

Tamburo freno / Brake drum

ø300x200

WRZM 8130

WRZ/WRLZ 8130/11030

1064019700

1064027300

19

790443

Tamburo freno / brake drum

ø420x180

RSM 9042-RS/RLS 8442

1064006002

1064023600

1064023601

1064013000

20

790295

Tamburo freno / Brake drum

ø420x180

SKRS 9042/20 - SKRLS 9042

1064026001

1064010801

1064026002

S.A.f.

ASSAli fiSSi / AxLE  PARTS

552

10

729771

20

21

18

17

12

22

15

13

14

11

729772

16

726373

8

727646

Dx / RH

9

727647

Sx / LH

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

553

S.A.f.

ASSAle tipo SKrS/rz 9030 - SKrz 11030 - 15”

SKRS/RZ 9030 - SKRZ 11030 AxLE types - 15”

1

725782 boccola perno a chiave / Camshaft bush

ø 46/50x40

4230018000

2

719110 Calotta coprimozzo completa di o. ring / Hub cap complete with o. ring

3304008600

3

729360 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=83

1303107410

1303107411

1303107412

1303107413

1303107414

4

729361 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=93

1303107512

1303107510

1303107511

5

729657 Dado per colonnetta / Wheel nut

M22x1.5

Ch 32 H=26



4247301201

4247301200

6

733067 Complessivo parapolvere per massa frenante / Dust cover set

3005016100

7

726699 Fascetta a molla ritegno ganasce / Clamp

1151001300

8

727646

Leva freno autoregistrante con piegatura Dx

Automatic slack adjuster bending RH

10 CAVE / SPLINES

4175020900

70802

9

727647

Leva freno autoregistrante con piegatura Sx

Automatic slack adjuster bending LH

10 CAVE / SPLINES

4175020800

70803

10

729771

Ghiera fissaggio mozzo / Axle locking nut

M56x2 H=15

1011004000

1011004001

1011004002

2011004001

11

729772

Ghiera fissaggio mozzo / Axle locking nut

M56x2 H=12

4011003901

12

732171 Molla richiamo ganasce / Return spring

1447006000

13

713792 Mozzo ruota completo / Wheel hub assembly

3307205600

14

728712 Kit cuscinetto completo / Bearing assembly

3434301600

15

730745 Paraolio interno mozzo 15" / Oil seal

ø 117x152.6x27.5

4373003501

16

726373

Rondella con dente / Retaining washer

1345000801

1345000800

17

728429 Rullo per ganascia / Cam roller

ø 20/36x53

1265001900

18

728564 Sfera / Ball joint

ø 40

4199100200

19

790296 Tamburo freno / Brake drum

ø300x200

1064027300

1064019700

20

711909 Kit revisione perno a chiave (lato interno) / Camshaft repair kit

Fino al 11/1997

Until 11/1997

3268003400

21

711730 Kit revisione perno a chiave (lato interno) / Camshaft repair kit

Dal 11/1997

From 11/1997

3268004700

22

711765 Kit revisione perno a chiave / Camshaft repair kit

3317001600

S.A.f.

ASSAli fiSSi / AxLE  PARTS

554

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

555

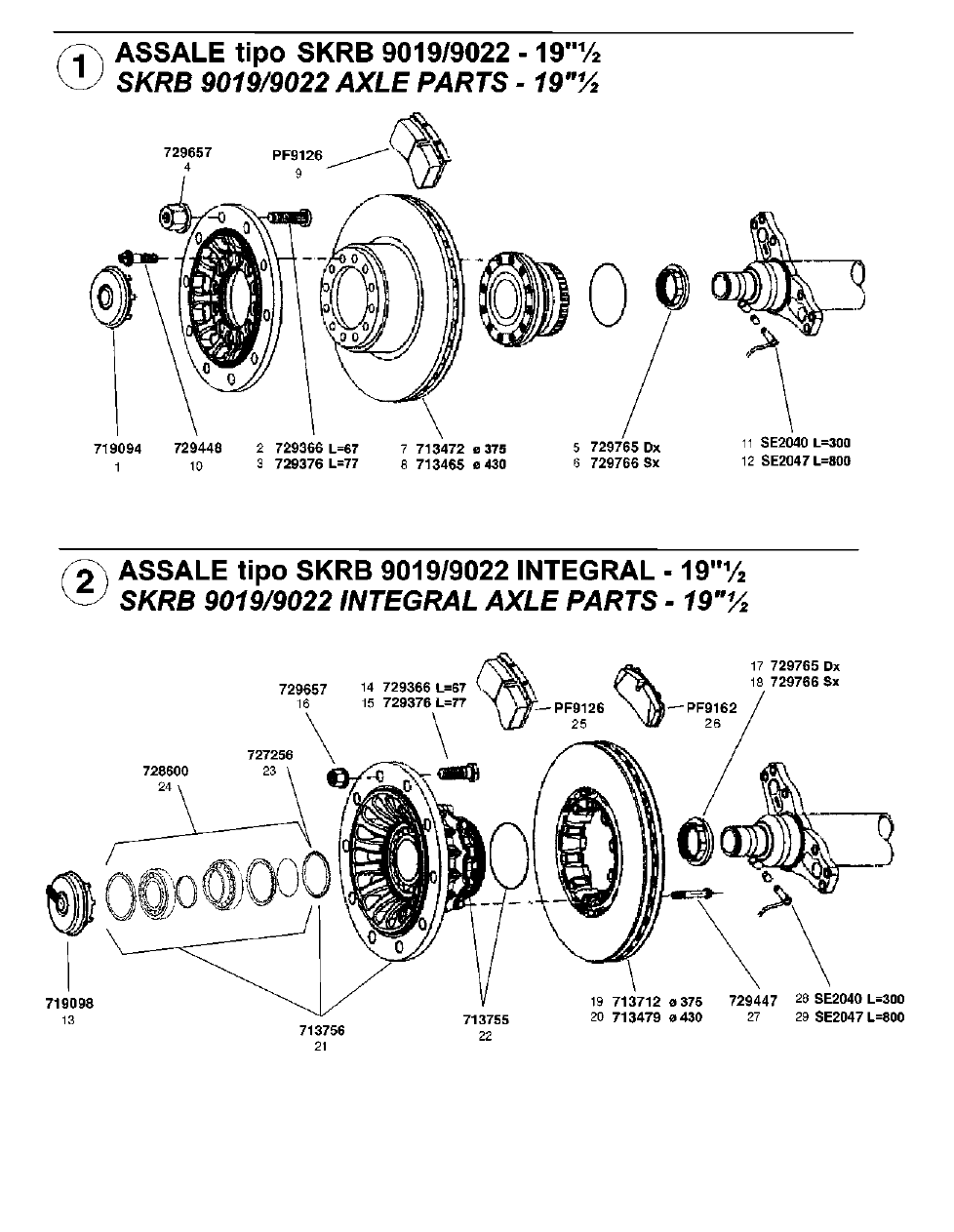

ASSAle tipo SKrb 9019/9022 - 19”½  /  SKRb 9019/9022 AxLE types - 19”½

1

719094 Calotta coprimozzo completa di o. ring / Hub cap complete with o. ring

4304009300

2

729366 Colonnetta fiss. Ruota / Wheel stud

M22x1.5 L=67

1303111811

3

729376 Colonnetta fiss. Ruota (ruote in alluminio) / Wheel stud (Alluminium wheels)

M22x1.5 L=77

1303112010

4

729657 Dado per colonnetta / wheel nut

M22x1.5

Ch 32 H=26

4247301200
4247301201

5

729765 Dado fissaggio mozzo Dx / Axle locking nut, RH

M72x1.5 Ch. 85

1011008800

6

729766 Dado fissaggio mozzo Sx / Axle locking nut, LH

M72x1.5 Ch. 85

1011008700

7

713472 Disco freno / Brake disc

ø375x139.5

12 fori/holes ø19

SKRb 9019

4079000701
4079000700
4079000703

8

713465 Disco freno / Brake disc

ø430x130

12 fori/holes ø19

SKRb 9022

4079000502
4079000500
4079000501

9

pf9126 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante tipo WAbco / wAbCO Brake system

210x92x30

3057008000

29126

29159

10

729448 Vite fissaggio disco freno / Wheel bolt

M18x1.5 L=65

4343280110

11

Se2040 Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo Knorr-WAbco / KNORR-wAbCO Brake system

L=300

Z0008241

12

Se2047 Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo K

norr-HAldex / KNORR-hALDEx Brake system

L=800

Z0008242

ASSAle tipo SKrb 9019/9022 integrAl - 19"½  /  SKRb 9019/9022 INTEgRAL AxLE types - 19”½

13

719098 Calotta coprimozzo completa di o. ring / Hub cap complete with o. ring

4304010200

14

729366 Colonnetta fiss. Ruota / Wheel stud

M22x1.5 L=67

1303111811

15

729376 Colonnetta fiss. Ruota (ruote in alluminio) / Wheel stud (Alluminium wheels)

M22x1.5 L=77

1303112010

16

729657 Dado per colonnetta / Wheel nut

M22x1.5

Ch 32 H=26

4247301200
4247301201

17

729765 Dado fissaggio mozzo Dx / Axle locking nut, RH

M72x1.5 Ch. 85

1011008800

18

729766 Dado fissaggio mozzo Sx / Axle locking nut, LH

M72x1.5 Ch. 85

1011008700

19

713712 Disco freno / Brake disc

ø375

10 fori/holes ø13.5

SKRb 9019 INTEGRAL

4079001003

4079001001
4079001002
4079001004

20

713479 Disco freno / Brake disc

ø430

10 fori/holes ø13.5

SKRb 9022 INTEGRAL

4079001302

4079001300
4079001301
4079001303

21

713756 Mozzo ruota completo  / Wheel hub assembly

Composto da / Complete with

3307303001
3307303000

22

713755 (1) Mozzo ruota nudo / Wheel hub, bare

-

23

727256 (1) Ruota fonica / Impulse wheel

-

24

728600 (1) Kit cuscinetto completo / Bearing assembly

3434301800

25

pf9126 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante tipo WAbco / wAbCO Brake system

210x92x30

SKRb 9019 INTEGRAL

3057008000

29126

29159

26

pf9162 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante tipo WAbco / wAbCO Brake system

210.6x109.5x31.7

SKRb 9022 INTEGRAL

3057008400

29162

27

729447 Vite fissaggio disco freno / Wheel bolt

M12x1.5 L=75

4375100512

28

Se2040 Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo Knorr-WAbco / KNORR-wAbCO Brake system

L=300

Z0008241

29

Se2047 Kit indicatore di usura / Wear indicator kit

Impianto frenante tipo Knorr-HAldex / KNORR-hALDEx Brake system

L=800

Z0008242

S.A.f.

ASSAli fiSSi / AxLE  PARTS

556

711790

9

17

727646

Dx / RH

18

727647

Sx / LH

16

15

20

34

35

37

33

19

29

11

13

14

25

26

27

28

24

38

32

21

23

22

31

750976

da / from 02/1998

     36

11

718683

m 180

12

718684

m 200

727281

30

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

557

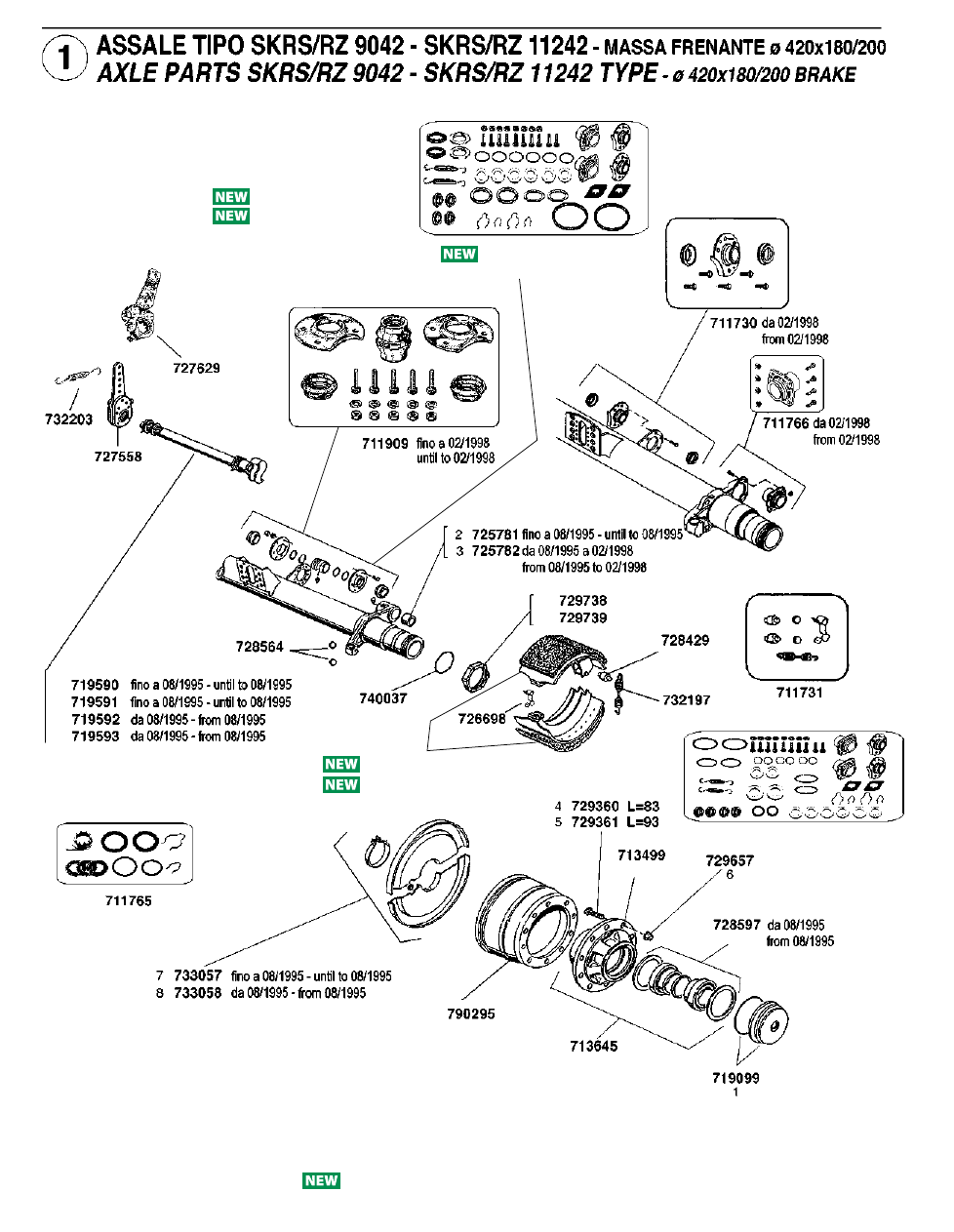

ASSAle tipo SKrS/rz 9042/11242 - 22”

SKRS/RZ 9042/11242 AxLE types - 22”

mASSA frenAnte ø420x180/200 - ø420x180/200 bRAKES

1

719099 Calotta coprimozzo completa di o. ring / Hub cap complete with o. ring

3304007200

2

725781 boccola perno a chiave / Camshaft bush

ø 56/60x33

Fino a / Until 08/1995

4230017600

3

725782 boccola perno a chiave / Camshaft bush

ø 46/50x40

Da / From 08/1995

a / to 02/1998

4230018000

4

729360 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=83

SKRS 9042/11242

1303107410

1303107411

1303107412

1303107413

1303107414

5

729361 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=93

SKRZ 9042/11242

1303107510

1303107511

1303107512

6

729657 Dado per colonnetta / Wheel nut

M22x1.5  Ch 32 H=26

4247301200

4247301201

7

733057 Complessivo parapolvere per massa frenante / Dust cover set

Fino a / Until 08/1995

3005014100

8

733058 Complessivo parapolvere per massa frenante / Dust cover set

Da / From 08/1995

3005017300

9

711790 Complessivo revisione perno a chiave / Camshaft repair kit

SKRS/RZ 9042/11242

3434363900

10

726698 Fascetta a molla ritegno ganasce / Clamp

1151000800

11

718683 Ganascia freno completa di rullo / Brake shoe complete with roller

ø 420x180

3054012000

12

718684 Ganascia freno completa di rullo / Brake shoe complete with roller

ø 420x200

3054012200

13

729738 Ghiera fissaggio mozzo Dx. / Axle nut RH.

M120x2

1011007001

14

729739 Ghiera fissaggio mozzo Sx. / Axle nut LH.

M120x2

1011007101

15

727558 Leva registrabile comando freno / Slack adjuster

10 CAVE / SPLINES

2175003700

16

727629 Leva freno autoregistrante / Automatic slack-adjuster

10 CAVE / SPLINES

4175024900

17

727646 Leva freno autoregistrante con piegatura Dx

Automatic slack adjuster bending RH

10 CAVE / SPLINES

4175020900

70802

18

727647 Leva freno autoregistrante con piegatura Sx

Automatic slack adjuster bending LH

10 CAVE / SPLINES

4175020800

70803

19

732197 Molla richiamo ganasce / Return spring

L=240

1447005800

20

732203 Molla richiamo leva freni / Return spring

L=185

1447003600

21

713645 Mozzo ruota completo / Wheel hub assembly

composto da / complete with:

3307300600

3307300300

22

713499 (1) Mozzo ruota nudo / Wheel hub, bare

-

23

728597 (1) Kit cuscinetto completo / Bearing assembly

Da / From 08/1995

3434301200

24

740037 O.ring

ø 116x3

4315005200

25

719590 Perno a chiave Dx / Camshaft RH

L=719

Fino a / Until 08/1995

2262110201

26

719591 Perno a chiave Sx / Camshaft LH

L=719

Fino a / Until  08/1995

2262110301

27

719592 Perno a chiave Dx / Camshaft RH

L=719

Da / From  08/1995

2262110202

28

719593 Perno a chiave Sx / Camshaft LH

L=719

Da / From 08/1995

2262110302

29

728429 Rullo per ganascia / Cam roller

ø 20/36x53

1265001900

30

727281 Ruota fonica / Impulse wheel

ø 156x195x11,5

100 denti / teeth

SK500 - SKRS/RZ

9042/11242/12242

4029100101

31

728564 Sfera / Ball joint

ø 40

4199100200

32

790295 Tamburo freno / Brake drum

ø420x180

1064026001

1064010801

1064026002

33

711731 Kit revisione ganasce / Brake shoe repair kit

3434365300

34

711909 Kit revisione perno a chiave (lato interno) / Camshaft repair kit

Fino a / Until 02/1998

3268003400

35

711730 Kit revisione perno a chiave (lato interno) / Camshaft repair kit

Da / From 02/1998

3268004700

36

750976 Complessivo revisione perno a chiave / Camshaft repair kit

Da / From 02/1998

3434365200

37

711766 Kit revisione perno a chiave (lato esterno) / Camshaft repair kit

Da / From 02/1998

3268004800

38

711765 Kit revisione perno a chiave / Camshaft repair kit

3317001100

S.A.f.

ASSAli fiSSi / AxLE  PARTS

558

18

19

17

7

8

9

15

12

14

13

21

20

6

733070

16

727263

10

718683

m 180

11

718684

m 200

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

559

generAzione 06 - freni a tamburo / brake drums    ASSAli tipo S9 - S11 - z9 - z11 AxLE types
mASSA frenAnte ø420x180/200 - ø420x180/200 bRAKES

1

719098 Calotta coprimozzo completa di o. ring / Hub cap complete with o. ring

4304010200

2

729360 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=83

1303107410

1303107411

1303107412

1303107413

1303107414

3

729361 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=93

1303107510

1303107511

1303107512

4

729657 Dado per colonnetta / Wheel nut

M22x1.5 Ch32

H=26



4247301200

4247301201

5

733058 Complessivo parapolvere per massa frenante / Dust cover set

3005017300

6

733070 Complessivo parapolvere per massa frenante / Dust cover set

3005017100

7

729767 Dado fissaggio mozzo Dx / Axle locking nut, RH

M75x1.5 Ch. 85

1011008600

8

729768 Dado fissaggio mozzo Sx / Axle locking nut, LH

M75x1.5 Ch. 85

1011008500

9

726698 Fascetta a molla ritegno ganasce / Clamp

1151000800

10

718683 Ganascia freno completa di rullo / Brake shoe complete with roller

ø 420x180

3054012000

11

718684 Ganascia freno completa di rullo / Brake shoe complete with roller

ø 420x200

3054012200

12

732197 Molla richiamo ganasce / Return spring

L=240

1447005801

13

713788 Mozzo ruota completo / Wheel hub, assembly

3307304300

3307304301

14

728714 Kit cuscinetto completo / Bearing assembly

3434301900

15

728429 Rullo per ganascia / Cam roller

ø 20/36x53

1265001900

16

727263 Ruota fonica / Impulse wheel

ø 150x184x11

90 denti / teeth

4029107000

17

728564 Sfera / Ball joint

ø 40

4199100200

18

711731 Kit revisione ganasce / Brake shoe repair kit

3434365300

19

711730 Kit revisione perno a chiave (lato interno) / Camshaft repair kit

3268004700

20

711765 Kit revisione perno a chiave / Camshaft repair kit

3317001100

3317001600

21

790295 Tamburo freno / Brake drum

ø420x180

1064026002

1064026001

1064010801

S.A.f.

ASSAli fiSSi / AxLE  PARTS
