Errevi catalogo generale (2017) - 33





512

30

31

16

17

29

18

19

20

32

28

21

27

24

23

25

26

34

33

727284

35

22

733049

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

513

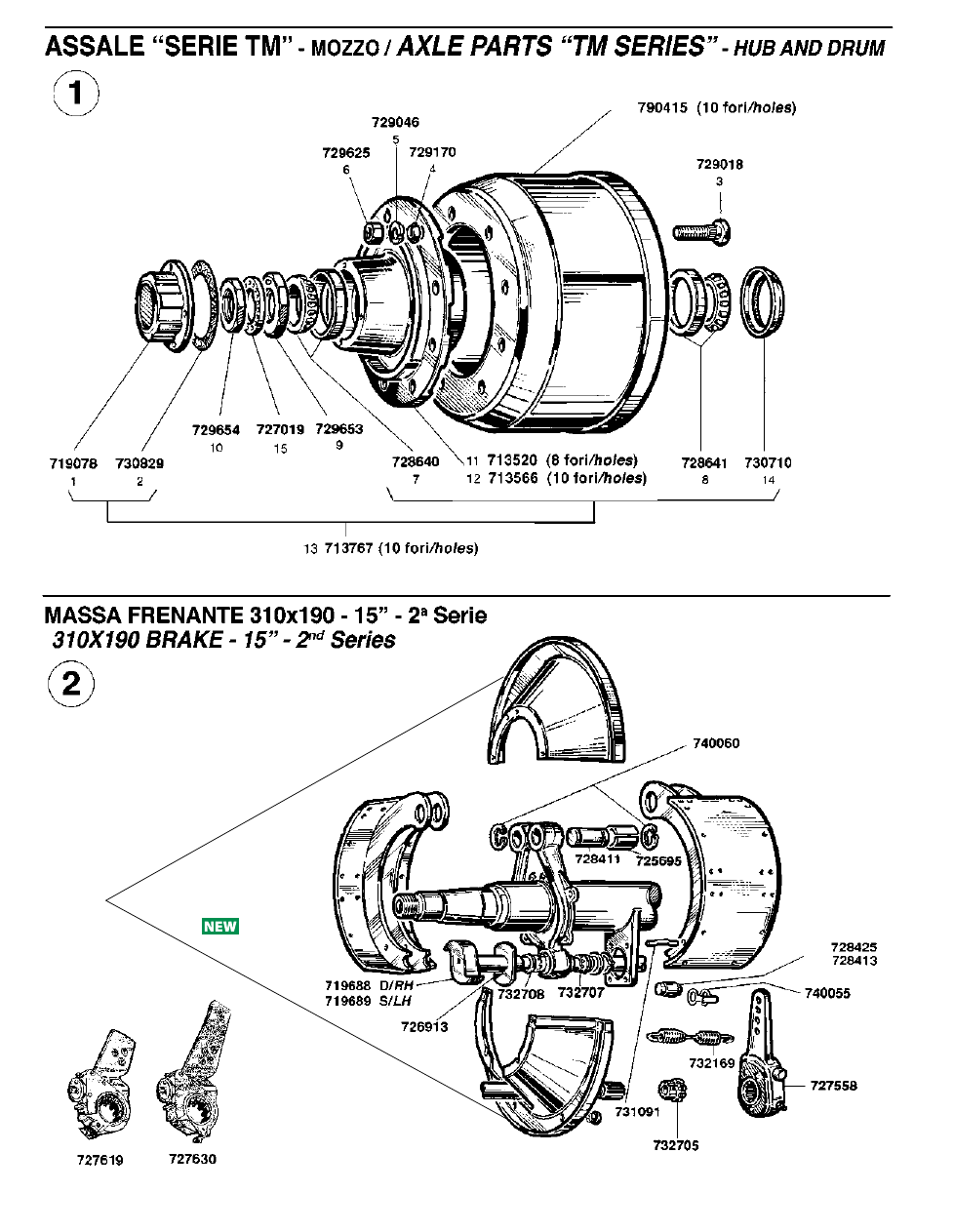

ASSAle “Serie tm” / “Tm Series” AxLE PARTS - 15”

mozzo / hUb SySTEm

1

719078 Calotta coprimozzo / Hub cap

21202627

2

730829 Guarnizione per calotta coprimozzo / Hub cap gasket

21211378

3

729018 Colonnetta per ruota gemellata / Wheel stud, twin

M22x1.5 L=98

21020997

4

729170 Rondella conica interna per colonnetta / Cone washer

ø 23x40x9

21019026

5

729046 Rondella elastica esterna per colonnetta / Spring washer

ø 23x34x8

21006512

6

729625 Dado per colonnetta / Wheel nut

M22x1.5 H=25

21203099

7

728640 Cuscinetto esterno mozzo (33213) / Outer bearing

ø 65x120x41

99041045

8

728641 Cuscinetto interno mozzo (VKHb 2029) / Inner bearing

ø 90x147x42

99041035

9

729653 Dado arresto cuscinetto mozzo / Adjustment nut

M65x1.5 Ch.96

21205571

10

729654 Controdado arresto cuscinetto mozzo / Locknut

M65x1.5 Ch.83

21210819

11

713520 Mozzo ruota (Mozzo completo 14205190) / Wheel hub

8 fori/holes

21020750

12

713566 Mozzo ruota / Wheel hub

10 fori/holes

21203219

13

713767 Mozzo ruota completo / Wheel Hub assembly

 10 fori / holes

14203219

14

730710 Paraolio mozzo / Oil seal

ø 152/149x117x27

21200321b

15

727019 Rondella con dente fissaggio dado mozzo / Lock washer

ø 62.3x98.4x5.5

21020818

16

790415 Tamburo freno / Brake drum

ø 310x200

10 fori/holes

21018963S

21209723S

mASSA frenAnte 310x190 - 15” (2

a

 Serie)

310x190 (2

nd

 Series) bRAKE - 15”

17

740060 Anello seeger per perno sostegno ganascia / Circlip

99504001

18

725695 boccola per perno sostegno ganascia / Brake-shoe bush

ø 32x35x37

21016666A

19

732707 boccola in nylon per perno a chiave / Camshaft support bush

bianca/white

21204602

20

732708 boccola in nylon per perno a chiave / Camshaft support bush

Gialla/yellow

21204601

21

732705 boccola in nylon esterna perno a chiave / Camshaft support bush, outer

21006585

22

733049 Coppia parapolvere per massa frenante / Dust cover pair

21202329

21202330

23

740055 Fermaglio per rullo ganascia / Cam roller clip

21023758

24

727558 Leva registrabile comando freni / Slack-adjuster

10 CAVE/SPLINES

21215131

25

727619 Leva freni autoregistrante / Automatic slack-adjuster

10 CAVE/SPLINES

21229290

26

727630 Leva freni autoregistrante / Automatic slack-adjuster

10 CAVE/SPLINES

21229249

27

732169 Molla richiamo ganasce / Return spring

L tot. 156

21022348

28

731091 Pernetto aggancio molla ganascia / Retaining pin

21006614

29

728411 Perno sostegno ganascia / Anchor pin

ø 31.7x68

21205204

30

719688 Perno a chiave D. / Camshaft RH

 ø 42   L tot. 575

21212308

31

719689 Perno a chiave S. / Camshaft LH

ø 42   L tot. 575

21212309

32

726913 Piastrina per perno a chiave / Dust washer

21202756

33

728413 Rullo inferiore ganascia / Cam roller

ø 32x58

21006610

34

728425 Rullo per ganascia MAGG. / Cam roller

ø 35x56

21006610A

35

727284

Ruota fonica / Impulse wheel

ø 162x175x15

80 denti / teeth

21213033

meritor - r.o.r.

ASSAli fiSSi / AxLE PARTS



514

22

23

4

733049

4

733049

727284

21

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

515

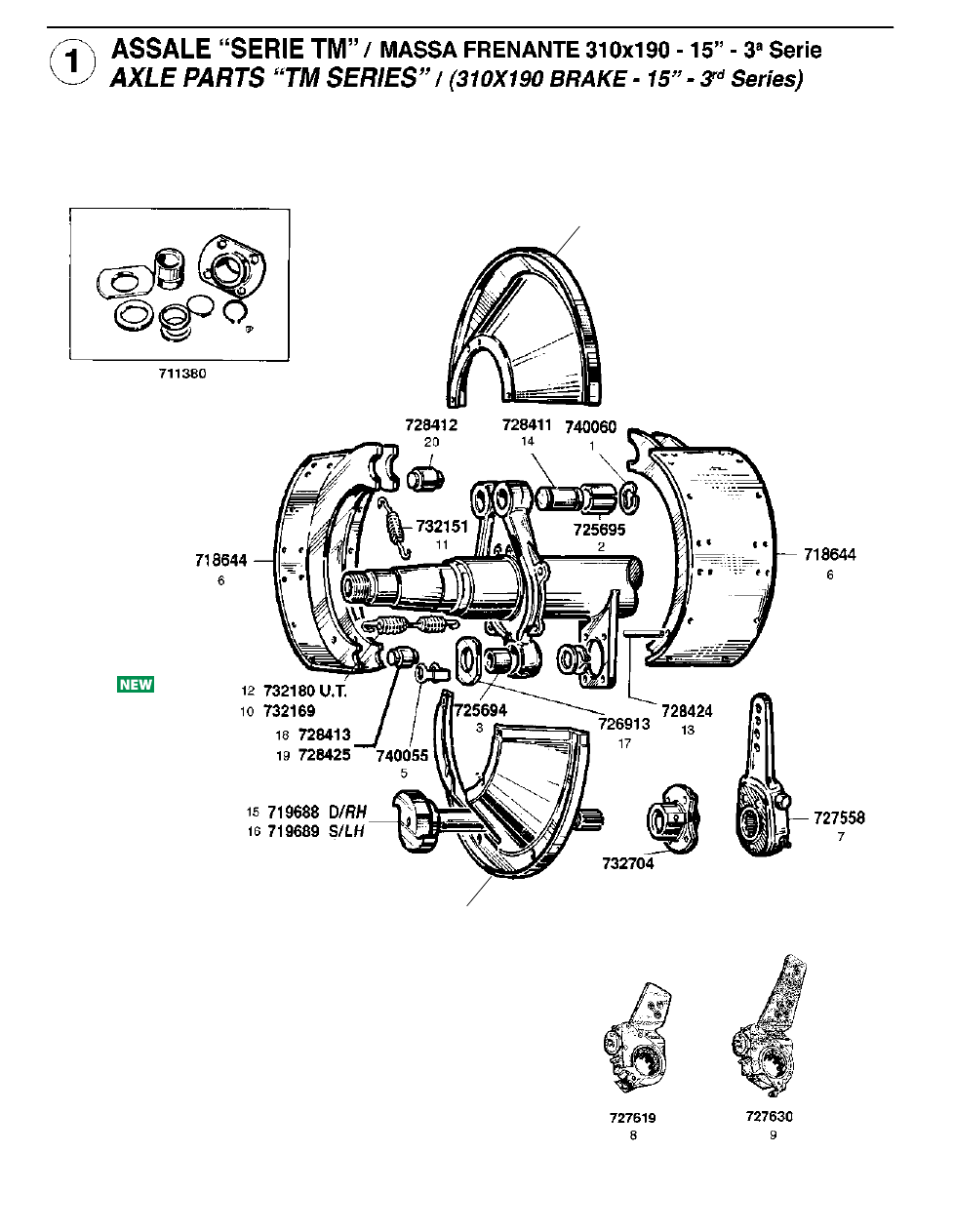

ASSAle “Serie tm” / “Tm Series” AxLE PARTS - 15”

mASSA frenAnte 310x190 - 15” (3

a

 Serie)

310x190 (3

rd

 Series) bRAKE - 15”

1

740060 Anello seeger per perno sostegno ganascia / Circlip

99504001

2

725695 boccola per perno sostegno ganascia / Brake-shoe bush

ø 32x35x37

21016666A

3

725694 boccola supporto perno a chiave / Camshaft support bush

ø 43.5x47.5x50

21209990

4

733049 Coppia parapolvere per massa frenante / Dust cover pair

21202329

21202330

5

740055 Fermaglio per rullo ganascia / Cam roller clip

21023758

6

718644 Ganascia freno nuda (occhio aperto)

15206005b

Brake-shoe, quick-change type, unlined

7

727558 Leva registrabile comando freni / Slack-adjuster

10 CAVE/SPLINES

21215131

8

727619 Leva freni autoregistrante / Automatic slack-adjuster

10 CAVE/SPLINES

21229290

9

727630 Leva freni autoregistrante / Automatic slack-adjuster

10 CAVE/SPLINES

21229249

10

732169 Molla richiamo ganasce / Return spring

L tot. 156

21022348

11

732151 Molla sup. richiamo ganasce / Retaining spring

L tot. 130

21205194

12

732180 Molla richiamo ganasce / Return spring

L tot. 170

21220859

13

728424 Pernetto per molla ganasce / Spring pin

21220171

14

728411 Perno sostegno ganascia / Anchor pin

ø 31.7x68

21205204

15

719688 Perno a chiave D. / Camshaft RH

 ø 42   L tot. 575

21212308

16

719689 Perno a chiave S. / Camshaft LH

ø 42   L tot. 575

21212309

17

726913 Piastrina per perno a chiave / Dust washer

21202756

18

728413 Rullo inferiore ganascia / Cam roller

ø 32x58

21006610

19

728425 Rullo per ganascia MAGG. / Cam roller

ø 35x56

21006610A

20

728412 Rullo superiore ganascia / Cam roller

ø 32x56

21205193G

21

727284

Ruota fonica / Impulse wheel

ø 162x175x15

80 denti / teeth

21213033

22

732704 Supporto completo per perno a chiave lato int. / Spherical bearing

15213430

(ex 15204595)

23

711380 Kit revisione perno a chiave u.t. / Camshaft repair kit

(perno ø 42)

AXL132

meritor - r.o.r.

ASSAli fiSSi / AxLE PARTS



516

20

733051

37

20

733051

38

36

727284

35

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

517

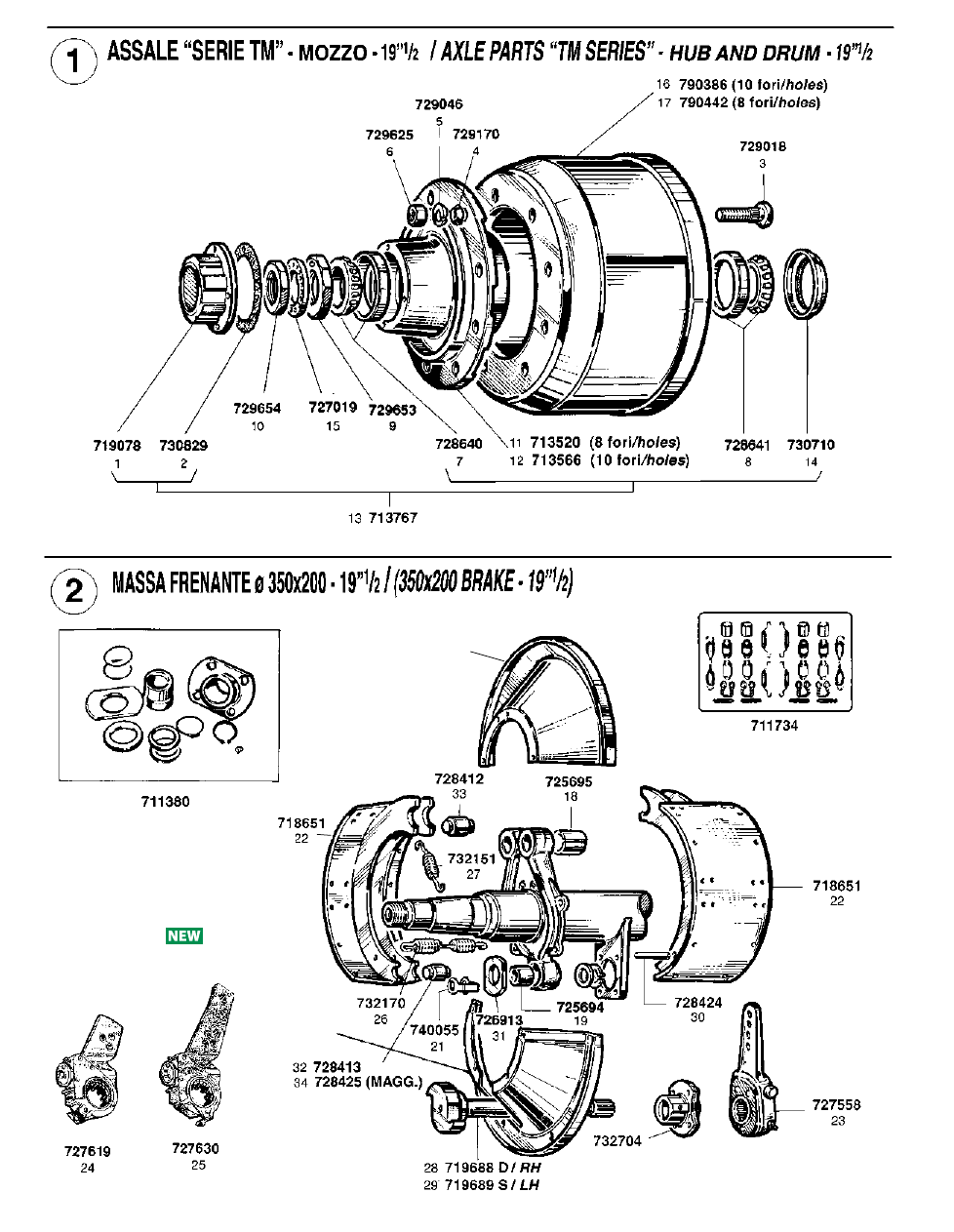

ASSAle “Serie tm” / “Tm Series” AxLE PARTS - 19”½

mozzo / hUb SySTEm

1

719078 Calotta coprimozzo / Hub cap

21202627

2

730829 Guarnizione per calotta coprimozzo / Hub cap gasket

21211378

3

729018 Colonnetta per ruota gemellata / Wheel stud, twin

M22x1.5 L=98

21020997

4

729170 Rondella conica interna per colonnetta / Cone washer

ø 23x40x9

21019026

5

729046 Rondella elastica esterna per colonnetta / Spring washer

ø 23x34x8

21006512

6

729625 Dado per colonnetta / Wheel nut

M22x1.5 H=25

21203099

7

728640 Cuscinetto esterno mozzo (33213) / Outer bearing

ø 65x120x41

99041045

8

728641 Cuscinetto interno mozzo (VKHb 2029) / Inner bearing

ø 90x147x42

99041035

9

729653 Dado arresto cuscinetto mozzo / Adjustment nut

M65x1.5 Ch.96

21205571

10

729654 Controdado arresto cuscinetto mozzo / Locknut

M65x1.5 Ch.83

21210819

11

713520 Mozzo ruota (Mozzo completo 14205190) / Wheel hub

8 fori/holes

21020750

12

713566 Mozzo ruota / Wheel hub

10 fori/holes

21203219

13

713767 Mozzo ruota completo / Wheel Hub assembly

 10 fori / holes

14203219

14

730710 Paraolio mozzo / Oil seal

ø 152/149x117x27

21200321b

15

727019 Rondella con dente fissaggio dado mozzo / Lock washer

ø 62.3x98.4x5.5

21020818M

16

790386 Tamburo freno / Brake drum

ø 350x213

21209701S

10 fori/holes ø 24

21211030S

17

790442 Tamburo freno / Brake drum

ø 350x211

21211966

8 fori/holes ø 24

mASSA frenAnte 350x200 - 19”½

350x200 bRAKE - 19”½

18

725695 boccola per perno sostegno ganascia / Anchor pin bush

ø 32x35x37

21016666

19

725694 boccola supporto perno a chiave / Cam support bush

ø 43.5x47.5x50

21209990

20

733051 Coppia parapolvere per massa frenante / Dust cover pair

21209705
21209706

21

740055 Fermaglio per rullo ganascia / Retaining clip

21023758

22

718651 Ganascia freno nuda / Brake-shoe, unlined

u.t.

15209713

23

727558 Leva registrabile comando freno (4 fori) / Slack-adjuster (4 holes)

10 CAVE/SPLINES

21215131

24

727619 Leva freni autoregistrante / Automatic slack-adjuster

10 CAVE/SPLINES

21229290

25

727630 Leva freni autoregistrante / Automatic slack-adjuster

10 CAVE/SPLINES

21229249

26

732170 Molla richiamo ganascia / Return spring

L tot. 220



21221224

(ex 21209712)

27

732151 Molla superiore richiamo ganascia / Retaining spring

L tot. 130

u.t.

21205194

28

719688 Perno a chiave D. / Camshaft RH

L tot. 575



21219335

(ex 21209702)

29

719689 Perno a chiave S. / Camshaft LH

L tot. 575



21219336

(ex 21209703)

30

728424 Pernetto per molla ganasce / Spring pin

21220171

31

726913 Piastrina per perno a chiave / Cam washer

21202756

32

728413 Rullo inferiore ganascia / Cam roller

ø 32x58

u.t.

21006610

33

728412 Rullo superiore ganascia / Anchor pin

ø 32x56

u.t.

21205193G

34

728425 Rullo ganascia MAGG. / Cam roller O/S

ø 35x56

21006610A

35

727284

Ruota fonica / Impulse wheel

ø 162x175x15

80 denti / teeth

21213033

36

732704 Supporto completo per perno a chiave

15213430

Spherical bearing assy



(ex 15204595)

37

711380 Kit revisione perno a chiave / Camshaft repair kit

AXL132

38

711734 Kit revisione ganasce (2 ruote) / Brake shoe repair kit (services 2 wheels)

AXL126

meritor - r.o.r.

ASSAli fiSSi / AxLE PARTS



518

14

727285

15

16

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

519

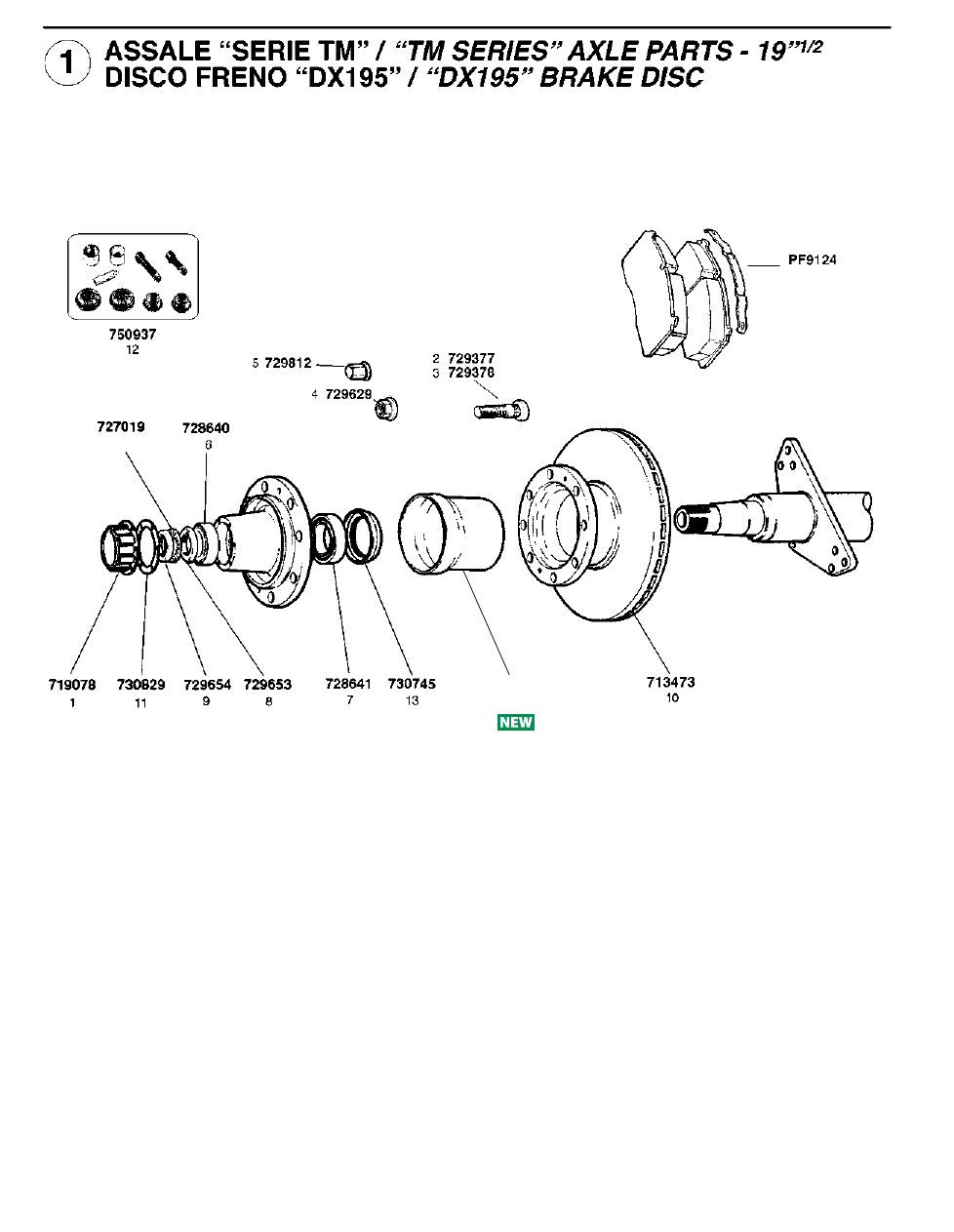

ASSAle “Serie tm” / “Tm Series” AxLE PARTS - 19”½

diSco freno “dx195” / “Dx195” bRAKE DISC

1

719078 Calotta coprimozzo / Hub cap

21202627

2

729377 Colonnetta ruota / Wheel stud, twin

21224456

3

729378 Colonnetta per ruota gemellata / Wheel stud, twin

21224957

4

729629 Dado per colonnetta / Wheel nut

M22x1.5 H=31

21218643

5

729812 Dado per colonnetta chiuso / Wheel nut

M22x1.5 Ch=32

21218645

6

728640 Cuscinetto esterno mozzo (33213) / Outer bearing

ø 65x120x41

99041045

7

728641 Cuscinetto interno mozzo (VKHb 2029) / Inner bearing

ø 90x147x42

99041035

8

729653 Dado arresto cuscinetto mozzo / Adjustment nut

M65x1.5 Ch.96

21205571

9

729654 Controdado arresto cuscinetto mozzo / Locknut

M65x1.5 Ch.83

21210819

10

713473 Disco freno / Brake disc

21224263

11

730829 Guarnizione per calotta coprimozzo / Hub cap gasket

21211378

12

750937 Kit revisione pinza freno / Brake caliper, repair kit

MCK1192

13

730745 Paraolio interno mozzo / Oil seal

ø 117x152.6x27.5

21200321A

14

727285

Ruota fonica / Impulse wheel

21225116

15

pf9124 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante

meritor / mERITOR Brake system

205x102x26

21213034

DSb2

MDP5076

29124

29128

16

727019 Rondella con dente fissaggio dado mozzo / Lock washer

ø 62.3x98.4x5.5

21020818

meritor - r.o.r.

ASSAli fiSSi / AxLE PARTS



520

42

40

29

23

28

36

27

30

35

37

23

38

43

27

39

24

25

26

44

31

32

33

34

711895

22

727283

41

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

521

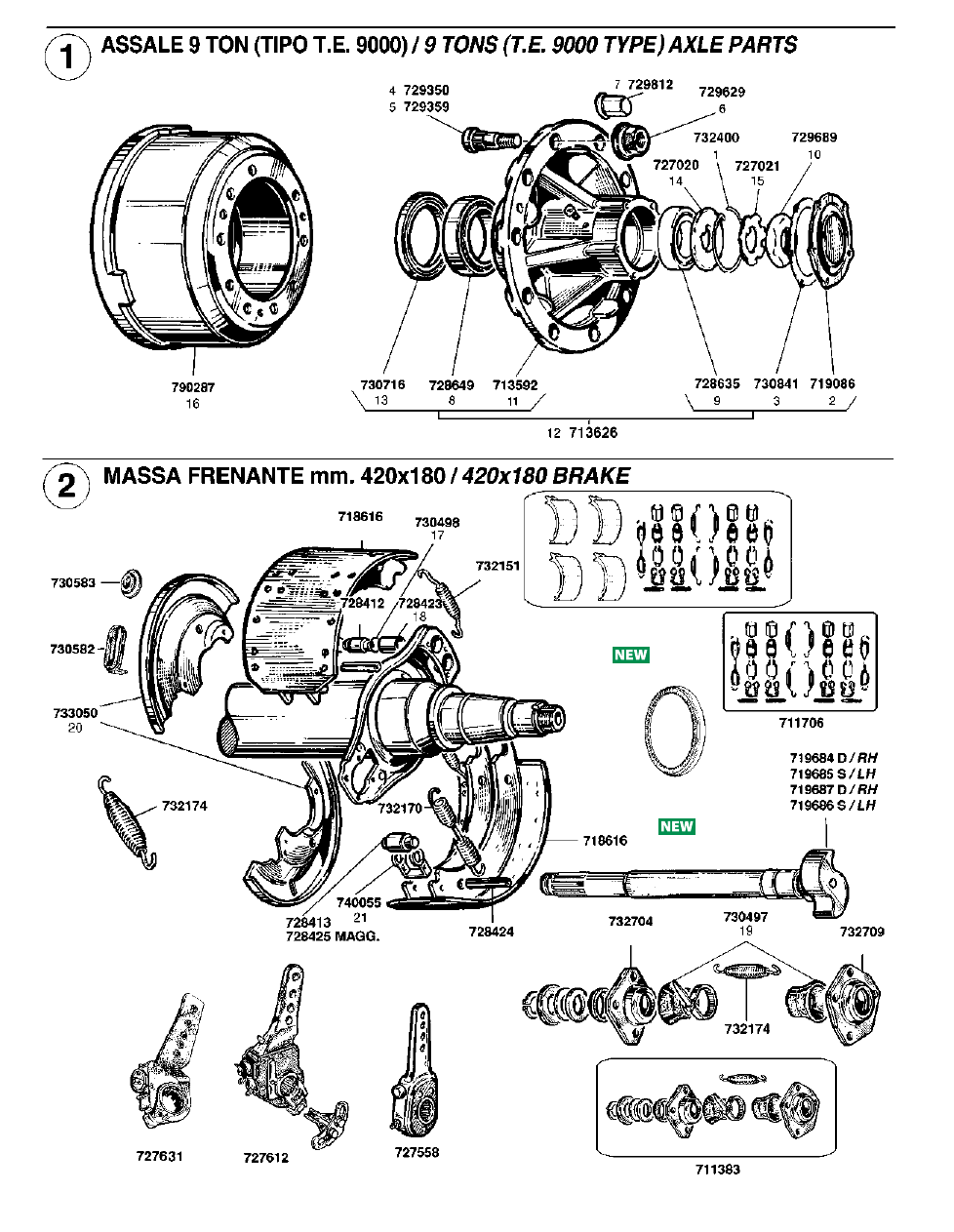

ASSAle 9 ton “Serie te 9000” / 9 TONS “TE 9000 Series” AxLE PARTS

mozzo / hUb SySTEm

1

732400 Anello di fermo per rondella dentata / Outer circlip

21223127

2

719086 Calotta coprimozzo / Hub cap

21220727

3

730841 Guarnizione per calotta / Hub cap gasket

21223797

(ex 21221062)

4

729350 Colonnetta ruota / Wheel stud

M22x1.5 L=80

21220132

5

729359 Colonnetta fiss. ruota (ruote alluminio) / Aluminium wheels

M22x1.5 L=95

21220969

6

729629 Dado per colonnetta / Wheel nut

M22x1.5 H=31

21218643

7

729812 Dado per colonnetta chiuso / Wheel nut

M22x1.5 Ch=32

21226397

(ex 21218645)

8

728649 Cuscinetto interno mozzo / Inner bearing

ø 80x130x37

99041067

9

728635 Cuscinetto esterno mozzo (32310) / Outer bearing

ø 50x110x42

99041068

10

729689 Dado arresto cuscinetto mozzo / Axle nut

M36x2 H=12

21220759

11

713592 Mozzo ruota / Wheel hub

21221162S

12

713626 Mozzo ruota completo / Wheel hub assembly

14219784

13

730716 Paraolio mozzo / Oil seal

ø 135x100x13/15

21220158

14

727020 Rondella con dente per mozzo / Retaining washer

ø 36x109x8

21220726

15

727021 Rondella dentellata di fermo / Adjuster lock washer

21221061

16

790287 Tamburo freno / Brake drum

21220183

mASSA frenAnte ø 420x180 / 420x180 bRAKE

17

730498 Anello in gomma per rullo superiore ganascia / Anchor pin O-ring

21220668

18

728423 boccola per rullo superiore ganascia / Anchor pin bush

ø 32x35x37

21221028

19

730497 Cuffia parapolvere con fascetta per perno a chiave / Rubber boot

21204849

21221065

20

733050 Coppia parapolvere per massa frenante / Dust cover pair

15221163

21

740055 Fermo per rullo ganascia / Cam roller retainer

21023758

22

711895

Kit ganasce c/ceppi ed accessori  / Brake shoe set c/w linings and accessories

-

23

718616 Ganascia freno nuda / Brake-shoe, unlined

mm.180

15205533

24

727558 Leva registrabile comando freni / Slack-adjuster

10 CAVE/SPLINES

21215131

25

727612 Leva freno autoregistrante D/S / Automatic slack-adjuster

10 CAVE/SPLINES

79160

(ex 21217569)

26

727631 Leva freni autoregistrante / Automatic slack-adjuster

10 CAVE/SPLINES

21229287

27

732170 Molla richiamo ganasce / Return spring

L tot. 220

21221224

28

732151 Molla superiore richiamo ganasce / Retaining spring

L tot. 130

21205194

29

732174 Molla richiamo leva freno / Release spring

L tot. 147

21210215

30

728424 Pernetto per molla ganasce / Spring pin

21220171

31

719684 Perno a chiave D. / Camshaft RH

L. 525,5

21221070

32

719685 Perno a chiave S. / Camshaft LH

L. 525,5

21221071

33

719687 Perno a chiave D. / Camshaft RH

L. 587,5

21221194

34

719686 Perno a chiave S. / Camshaft LH

L. 587,5

21221195

35

728413 Rullo inferiore per ganascia / Cam roller

ø 32x58

21006610

36

728412 Rullo superiore per ganascia / Anchor pin

ø 32x56

21205193

37

728425 Rullo ganascia MAGG. / Cam roller

ø 35x56

21006610A

38

732704 Supporto completo per perno a chiave lato int. / Spherical bearing, inner

15213430

39

732709 Supporto completo per perno a chiave lato est. / Spherical bearing, outer

15220224

40

730582 Tappo per ispezione freni - ovale / Rubber plug

21220719

41

727283

Ruota fonica / Impulse wheel

ø 150x175x12,5

100 denti / teeth

21221064

42

730583 Tappo per ispezione freni - tondo / Rubber plug

21211385

43

711383 Kit revisione perno a chiave (1 ruotA) / Camshaft repair kit

AXL122

44

711706 Kit revisione ganasce (2 ruote) / Brake-shoe repair kit (Services 2 wheels)

AXL125

meritor - r.o.r.

ASSAli fiSSi / AxLE PARTS



522

43

40

42

37

41

40

38

39

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

523

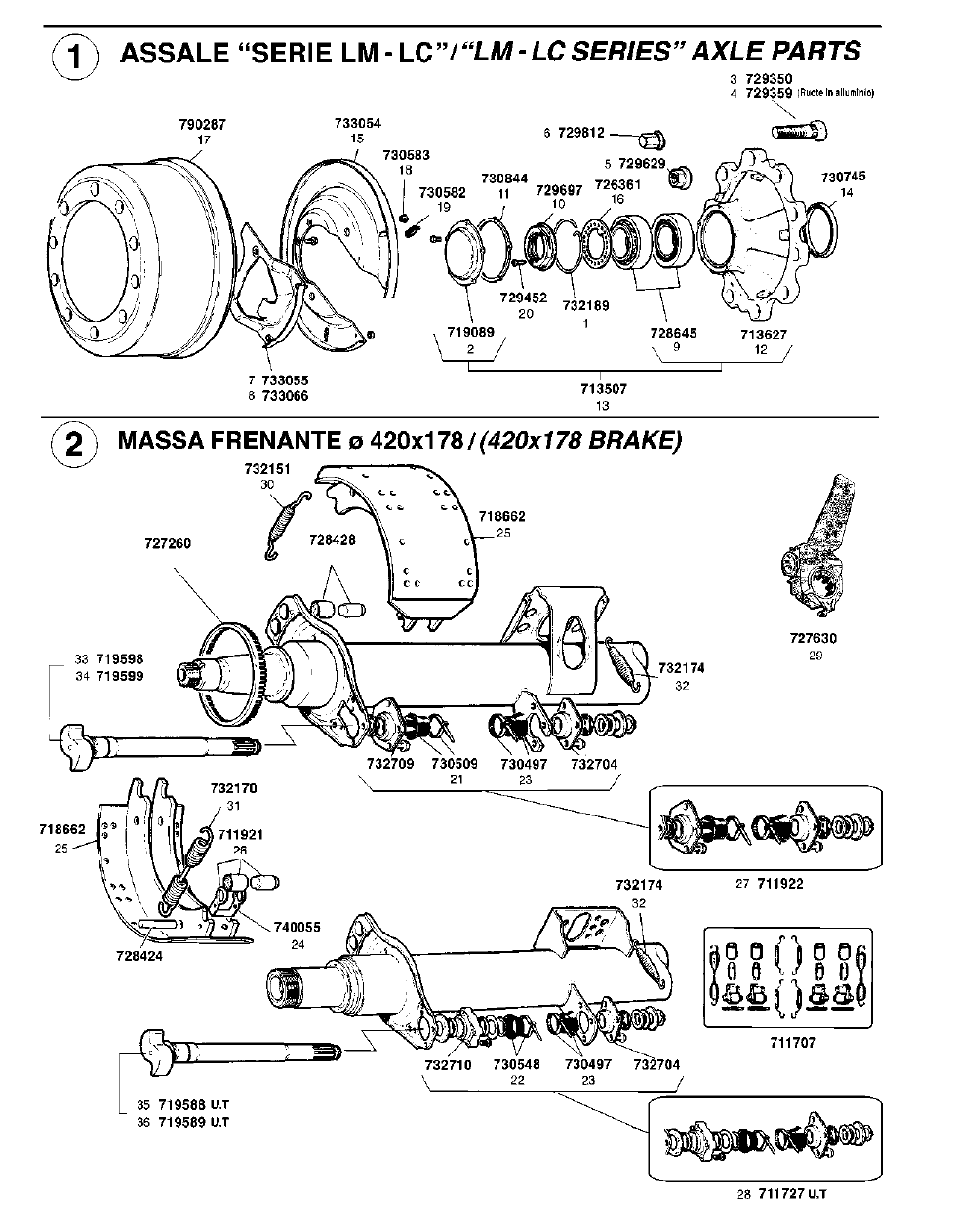

ASSAle “Serie lm e lc” / “Lm and LC Series” AxLE PARTS

mozzo / hUb SySTEm

1

732189 Anello di fermo per dado / Retaining clip

21224865

2

719089 Calotta coprimozzo / Hub cap

21224673

3

729350 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=80

21220132

4

729359 Colonnetta fiss. ruota (ruote alluminio) / Aluminium wheels

M22x1.5 L=95

21220969

5

729629 Dado per colonnetta / Wheel nut

M22x1.5 H=31

21226395

(ex 21218643)

6

729812 Dado per colonnetta chiuso / Wheel nut

M22x1.5 Ch=32

21226397

(ex 21218645)

7

733055 Chiusura per parapolvere / Dust cover filler plate

fino a 03/2001 / until to 03/2001

21225837

(ex 15224518)

8

733066 Chiusura per parapolvere / Dust cover filler plate

da 04/2001 / From 04/2001

15225842

9

728645 Cuscinetto interno ed esterno (bT1-0127/Q) / Hub bearing

ø 82x140x36

99041075

10

729697 Dado arresto cuscinetto mozzo / Pinch nut

M82x2 H=18

21224762

11

730844 Guarnizione per calotta / Hub cap gasket

21224759

12

713627 Mozzo ruota / Wheel hub c/w studs

-

13

713507 Mozzo ruota completo / Wheel hub assembly

14224748

14

730745 Paraolio interno mozzo / Oil seal

ø 117x152.6x27.5

21200321A

15

733054 Parapolvere per massa frenante / Dust cover

21224522

16

726361 Rondella con dente / Retaining washer

ø 82.5x138.5x4

21224669

17

790287 Tamburo freno / Brake drum

21220183

18

730583 Tappo per ispezione freni - tondo / Inspection plug

21211385

19

730582 Tappo per ispezione freni - ovale / Inspection plug

21220719

20

729452 Vite bloccaggio dado mozzo / Pinch nut screw

M8x1.25 L=20

21224864

mASSA frenAnte ø 420x178 / 420x178 bRAKE

21

730509 Cuffia parapolvere con fascetta - lato esterno / Outer boot

fino a 03/2001 / From 03/2001

21224730

21221065

22

730548 Cuffia parapolvere con fascetta - lato esterno / Outer boot

da 04/2001 / From 04/2001

2260K1155

21221065

23

730497 Cuffia parapolvere con fascetta - lato interno / Inner boot

 21204849

21221065

24

740055 Fermo per rullo ganascia / Retaining clip

21023758

25

718662 Ganascia freno nuda / Brake-shoe, unlined

15224724S

26

711921 Kit rullo ganascia / Cam roller kit

15226262

(ex 15224812)

27

711922 Kit riparazione perno a chiave / Camshaft repair kit

fino a 03/2001 / until to 03/2001

-

28

711727 Kit riparazione perno a chiave / Camshaft repair kit

da 04/2001 / From 04/2001

AXL140

29

727630 Leva freni autoregistrante / Automatic slack-adjuster

10 CAVE/SPLINES

21229249

30

732151 Molla sup. richiamo ganasce / Retaining spring

L tot. 130

21205194

31

732170 Molla richiamo ganasce / Return spring

L tot. 220

21221224

32

732174 Molla richiamo leva freni / Release spring

L tot. 147

21210215

33

719598 Perno a chiave D. / Camshaft RH

L “A” = 587.5

fino a 03/2001 / until to 03/2001

21224795

34

719599 Perno a chiave S. / Camshaft LH

L “A” = 587.5

fino a 03/2001 / until to 03/2001

21224796

35

719588 Perno a chiave D. / Camshaft RH

L “A” = 587.5

da 04/2001 / From 04/2001

21227080

36

719589 Perno a chiave S. / Camshaft LH

L “A” = 587.5

da 04/2001 / From 04/2001

21227081

37

728424 Pernetto per molla ganascia / Roll pin

21220171

38

728428 Rullo sup. per ganascia completo / Anchor pin

ø 26.5x35x57

15226632

(ex 15224931)

39

727260 Ruota fonica / Impulse wheel

100 denti / teeth

21213316

40

732704 Supporto completo per perno a chiave - lato interno / Spherical end bearing bracket

15213430

41

732709 Supporto completo per perno a chiave - lato esterno / Cam head bearing bracket

fino a 03/2001 / until to 03/2001

15224821

42

732710 Supporto completo per perno a chiave - lato esterno / Cam head bearing bracket

da 04/2001 / From 04/2001

A23105Q1213

43

711707 Kit revisione ganasce (2 ruote)/Brake-shoe repair kit (Services 2 wheels)

-

meritor - r.o.r.

ASSAli fiSSi / AxLE PARTS



524

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

525

ASSAle “Serie lm e lc” / “Lm and LC Series” AxLE PARTS

diSco freno “dx195” / “Dx195” bRAKE DISC

1

732189 Anello di fermo per dado / Retaining clip

21224865PK5

2

719089 Calotta coprimozzo / Hub cap

21224673

3

729350 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=80

21220132

4

729359 Colonnetta fiss. ruota (ruote alluminio) / Aluminium wheels

M22x1.5 L=95

21220969

5

729629 Dado per colonnetta / Wheel nut

M22x1.5 H=31

21226395

(ex 21218643)

6

729812 Dado per colonnetta chiuso / Wheel nut

M22x1.5 Ch=32

21226397

(ex 21218645)

7

728645 Cuscinetto interno ed esterno (bT1-0127/Q) / Hub bearing

ø 82x140x36

99041075

8

729697 Dado arresto cuscinetto mozzo / Pinch nut

M82x2 H=18

21224762

9

713476 Disco freno con AbS / Brake disc c/w AbS

ø 378x154

21227349

10 fori/holes ø 16

21225115

10

730844 Guarnizione per calotta / Hub cap gasket

21224759

11

750937 Kit revisione pinza freno / Brake caliper, repair kit

MCK1192

12

713632 Mozzo ruota / Wheel hub

-

13

713633 Mozzo ruota completo / Wheel hub assembly

14225425

14

730745 Paraolio interno mozzo / Oil seal

ø 117x152.6x27.5

21200321A

15

726361 Rondella con dente / Retaining washer

ø 82.5x138.5x4

21224669

16

pf9124 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante meritor / mERITOR Brake system

205x102x26

DSb2

MDP5076

29124

29128

17

729452 Vite bloccaggio dado mozzo / Pinch nut screw

M8x1.25 L=20

21224864

18

729095 Vite fissaggio disco freno / Screw

M16x2 L= 60

21227263

(ex 21225100)

diSco freno “elSA 2” / “ELSA 2” bRAKE DISC

19

732189 Anello di fermo per dado / Retaining clip

21224865PK5

20

719089 Calotta coprimozzo / Hub cap

21224673

21

729350 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=80

21220132

22

729359 Colonnetta fiss. ruota (ruote alluminio) / Aluminium wheels

M22x1.5 L=95

21220969

23

729629 Dado per colonnetta / Wheel nut

M22x1.5 H=31

21226395

(ex 21218643)

24

729812 Dado per colonnetta chiuso / Wheel nut

M22x1.5 Ch=32

21226397

(ex 21218645)

25

728645 Cuscinetto interno ed esterno (bT1-0127/Q) / Hub bearing

ø 82x140x36

99041075

26

729697 Dado arresto cuscinetto mozzo / Pinch nut

M82x2 H=18

21224762

27

713478 Disco freno (10 fori M16) / Brake disc

ø 433x150

68323825

10 fori/holes ø 16

MbR9004

28

730844 Guarnizione per calotta / Hub cap gasket

21224759

29

750939 Kit revisione pinza freno / Brake caliper, repair kit

MCK1139

30

713632 Mozzo ruota / Wheel hub

-

31

713633 Mozzo ruota completo / Wheel hub assembly

14225425

32

713770 Mozzo ruota / Wheel hub

-

33

713771 Mozzo ruota completo / Wheel hub assembly

14227483

34

730745 Paraolio interno mozzo / Oil seal

ø 117x152.6x27.5

21200321A

35

726361 Rondella con dente / Retaining washer

ø 82.5x138.5x4

21224669

36

pf9131 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Impianto frenante meritor / mERITOR Brake system

MDP5073

29131

37

729452 Vite bloccaggio dado mozzo / Pinch nut screw

M8x1.25 L=20

21224864

38

729095 Vite fissaggio disco freno / Screw

M16x2 L= 60

21227263

(ex 21225100)

meritor - r.o.r.

ASSAli fiSSi / AxLE PARTS



526

RIMOR

CHI

TR

AILER P

AR

TS



ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

ASSALI FISSI, A

UT

OSTERZ

ANTI E SOSPENSIONI

 A

XLES, SELF-

STEERING A

XLES AND SU

SP

ENSIONS

fig.

item

rif. errevi

errevi ref.

descrizione particolari

description

rif. orig.

orig. ref.

tipo

vehicle model

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

527

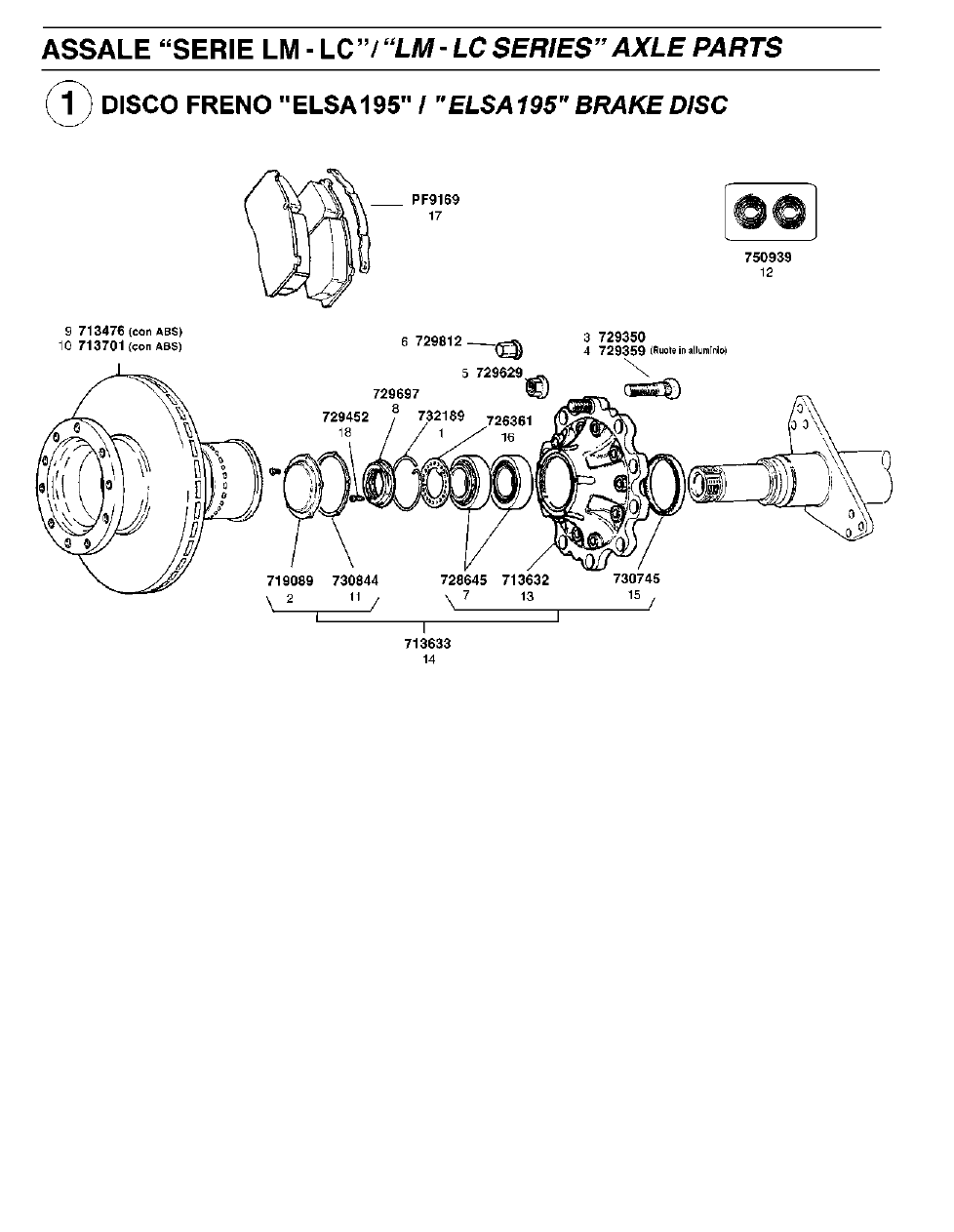

ASSAle “Serie lm e lc” / “Lm and LC Series” AxLE PARTS

diSco freno “elSA 195” / “ELSA 195” bRAKE DISC

1

732189 Anello di fermo per dado / Retaining clip

21224865PK5

2

719089 Calotta coprimozzo / Hub cap

21224673

3

729350 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=80

21220132

4

729359 Colonnetta fiss. ruota (ruote alluminio) / Aluminium wheels

M22x1.5 L=95

21220969

5

729629 Dado per colonnetta / Wheel nut

M22x1.5 H=31

21226395

(ex 21218643)

6

729812 Dado per colonnetta chiuso / Wheel nut

M22x1.5 Ch=32

21226397

(ex 21218645)

7

728645 Cuscinetto interno ed esterno (bT1-0127/Q) / Hub bearing

ø 82x140x36

99041075

8

729697 Dado arresto cuscinetto mozzo / Pinch nut

M82x2 H=18

21224762

9

713476 Disco freno con AbS / Brake disc c/w AbS

ø 378x154

10 fori/holes ø 16

21227349

21225115

10

713701 Disco freno con AbS / Brake disc c/w AbS

ø 380

8 fori/holes ø 24

MbR9014

68325372

11

730844 Guarnizione per calotta / Hub cap gasket

21224759

12

750939 Kit revisione pinza freno / Brake caliper, repair kit

MCK1139

13

713632 Mozzo ruota / Wheel hub

-

14

713633 Mozzo ruota completo / Wheel hub assembly

14225425

15

730745 Paraolio interno mozzo / Oil seal

ø 117x152.6x27.5

21200321A

16

726361 Rondella con dente / Retaining washer

ø 82.5x138.5x4

21224669

17

pf9169 Serie pastiglie freno complete di kit / Brake pad set c/w kit

Imp. Frenante merit

or / mERITOR Brake system

210x100x30

68324665

MDP5093

29169

29177

18

729452 Vite bloccaggio dado mozzo / Pinch nut screw

M8x1.25 L=20

21224864

meritor - r.o.r.

ASSAli fiSSi / AxLE PARTS

















Content      ..     31      32      33      34     ..
