Errevi catalogo generale (2017) - 21





320

5

6

7 -

727411

1

727410

2

727413

3

727412

4

11

12

14

15

8

13

9

730928

10

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

321

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

dAilY 2000 - 2006 - 2009 - 2012 - 2016

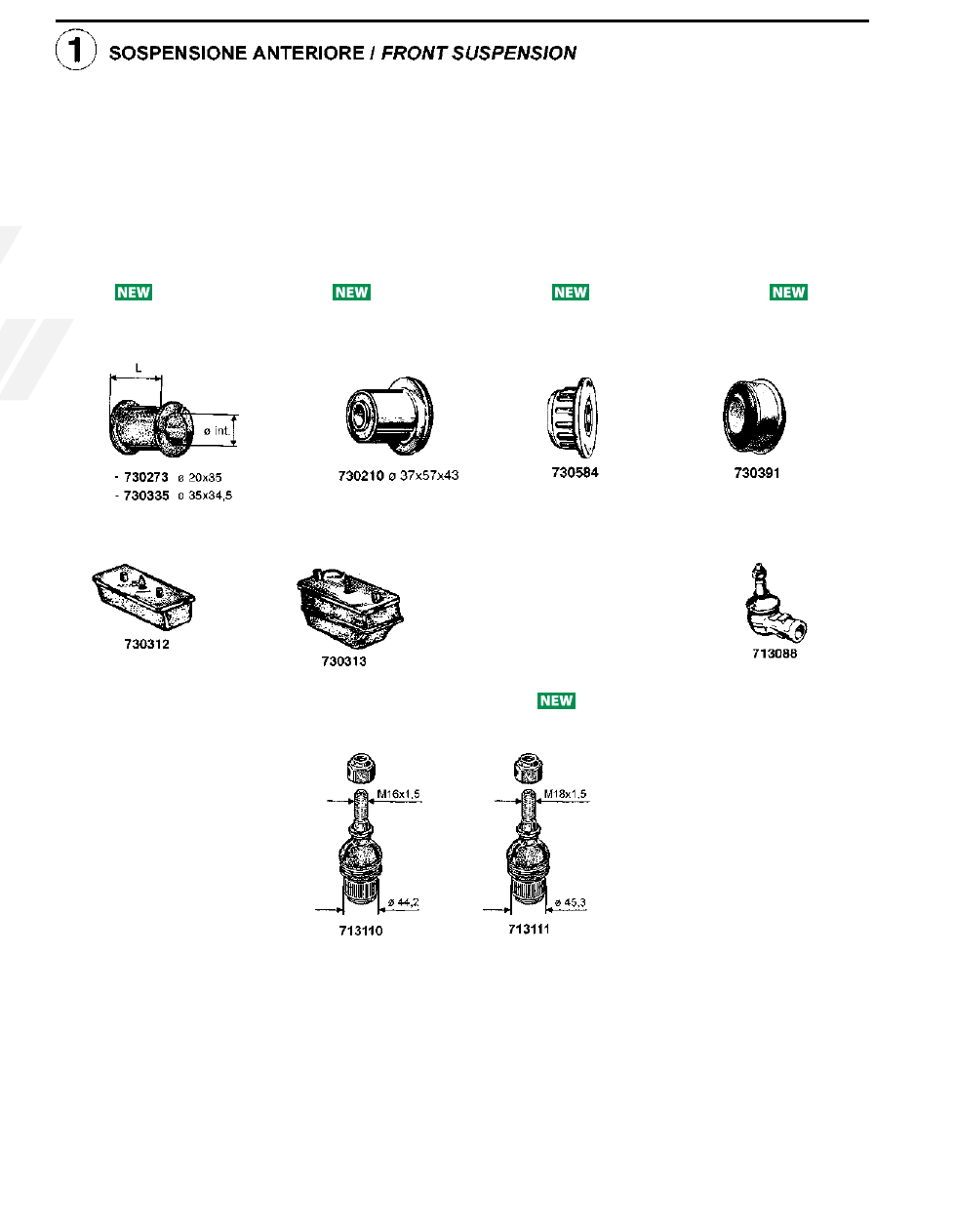

SoSpenSione Anteriore / FRONT SUSPENSION

1 727411 braccio oscillante superiore DX / Upper swing arm, RH

35C...- 35S...

500379802

42551297

500344888

(ex 500334713)

2 727410 braccio oscillante superiore SX / Upper swing arm, LH

35C... - 35S...

500379801

42551296

500344887

(ex 500334714)

3 727413 braccio oscillante inferiore DX / Lower swing arm, RH

35C... - 35S...

500334716

42551289

(ex 500334486)

4 727412 braccio oscillante inferiore SX / Lower swing arm, LH

35C... - 35S...

500334717

42551290

(ex 500334487)

5 730273 boccola elastica fiss. barra stabilizzatrice / Rubber bush

ø 20x48x35 35C... - 40C... - 50C...

93802248

6 730335 boccola elastica fiss. barra stabilizzatrice / Rubber bush

ø 35 x 34,5 65C... - 70C...

8585819

7 730210 boccola elastica - U. Serie / Rubber bush

ø 37x57x43  35C... - 50C...

504277460

(ex 93810239)

8 730584 boccola elastica braccio oscillante

Silentblock

ø 28x51x25 35C... - 35S...

504039506

(ex 504086381)

9 730391 boccola elastica braccio oscillante / Silentblock

ø 33x65x35 65C...

500350342

10 730928 Tampone paracolpo / Rubber pad

35C...

93803299

11 730312 Tassello di battuta inf. (tra rinforzo e traversa) / Spring buffer, bottom

35C... - 35S...

500306407

12 730313 Tassello di battuta sup. (tra rinforzo e traversa) / Spring buffer, top

35C... - 35S...

504060027

(ex 500362729)

13 713088 Testina a snodo bloccaggio bracci / Ball joint

35C... - 50C... - 65C...

93804060

500310933

14 713110 Testina per braccio oscillante SUPERIORE

Swinging arm ball joint, top

M16x1,5

35C... - 35S...

-

15 713111 Testina per braccio oscillante INFERIORE

Swinging arm ball joint, bottom

M18x1,5

35C... - 35S...

-

iveco

322

13

14

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

32

33

31

730918

730922

34

35

12 -

730911

15 -

730978

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

323

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

dAilY 2000 - 2006 - 2009 - 2012 - 2016

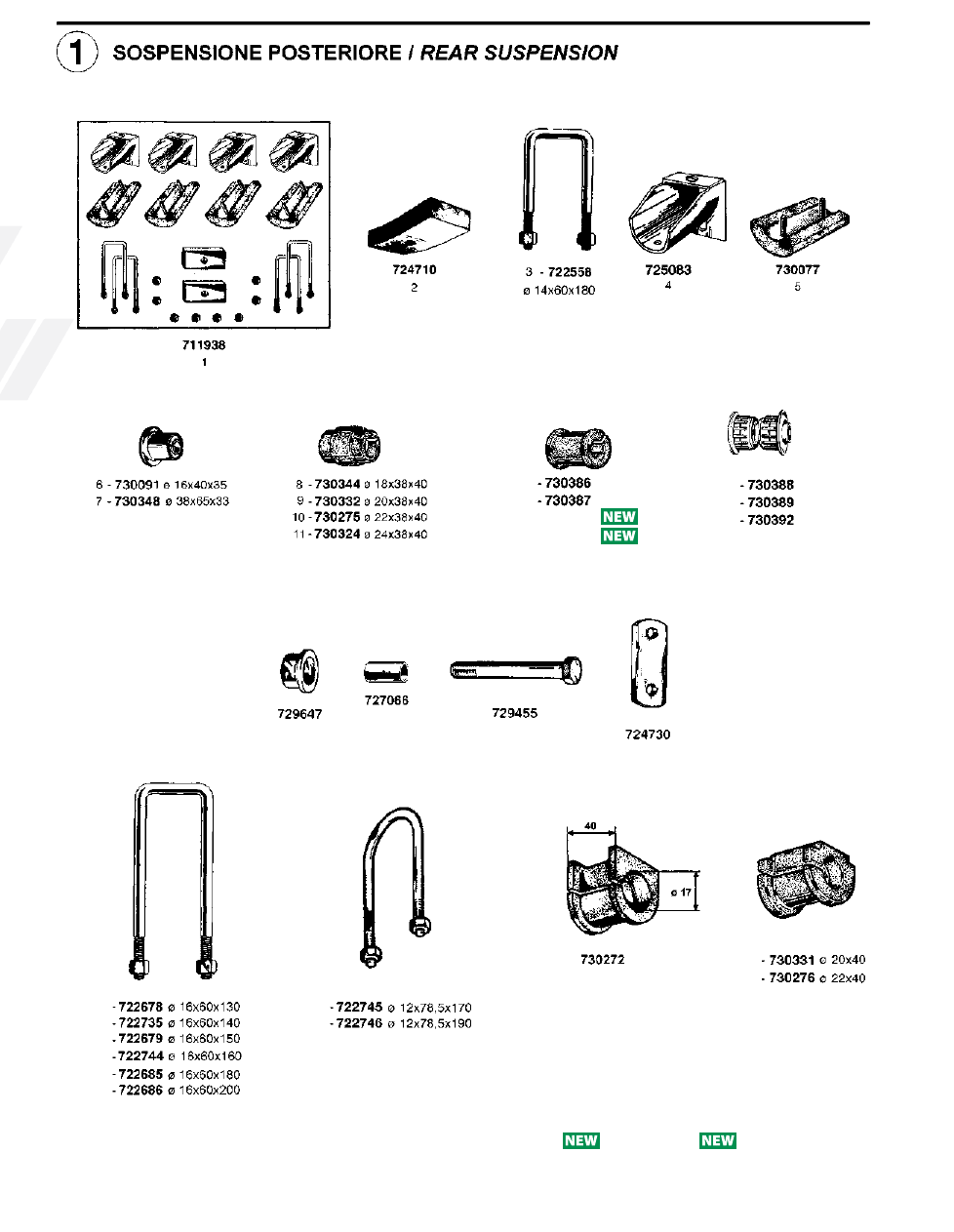

SoSpenSione poSteriore / REAR SUSPENSION

1 711938 complessivo applicazione balestrino composto da:

helper spring repair kit, inclusive of:

35C...

-

2 724710 (2) Distanziale balestra e balestrino / Distance piece

35C...

-

3 722558 (4) Staffa QUADRA c/dadi / U bolt c/w nuts

ø 14x60x180 35C...

-

4 725083 Supporto balestrino (versione da imbullonare)

Helper spring bracket (to fit with bolt)

35C... - 50C...

-

5 730077 (4) Tassello in gomma supporto balestrino / Helper spring buffer

35C...

-

(8) Dado autobloccante / Nyloc nut

M8x1,25

35C...

-

6 730091 boccola elastica balestra e supporto  / Rubber bush

ø 16x40x35 35C... - 40C... - 50C...

93808935

7 730348 boccola elastica / Rubber bush

ø 38x65x33 65C...

500350343

8 730344 boccola elastica braccio oscillante / Rubber bush

ø 18x32/38x40 35C... - 40C... - 50C...

8581022

9 730332 boccola elastica braccio oscillante / Rubber bush

ø 20x32/38x40 35S... - 50C...

93802631

10 730275 boccola elastica braccio oscillante / Rubber bush

ø 22x32/38x40 35C... - 40C... - 50C...

93801624

11 730324 boccola elastica braccio oscillante / Rubber bush

ø 24x32/38x40 35C... - 35S... - 40C... - 50C...

93801623

12 730911 boccola elastica fissaggio barra stabilizzatrice / Rubber bush

ø 24x46x62 35S... - 55S...

93814505

13 730386 boccola elastica fissaggio barra stabilizzatrice

Rubber bush

ø 26x57x62 65C... - 70C...

93814617

14 730387 boccola elastica fissaggio barra stabilizzatrice

Rubber bush

ø 28x57x62 65C... - 70C...

93814618

15 730978 boccola elastica barra stabilizzatrice post.

Rear rubber bush, stabilizer bar

ø 32x46x62 65C...

93819387

16 730388 boccola balestra

Spring bush

ø 16,5x40x70 35C... - 40C... - 50C...

504112266

17 730389 boccola balestra

Spring bush

ø 16,5x40x78 65C... - 70C...

504112267

18 730392 boccola balestra

Spring bush

ø 16,5x40x87 29L - 35S...

504112265

(ex 99469085)

19 729647 Dado perno occhio balestra e fiss. piastra biscottino /  Spring  pin  nut

M16x2

35C... - 40C... - 50C...

16984631

20 727066 Distanziale per boccola / Distance piece

ø 16x24x40 29L - 35C... - 40C... - 50C...

93801625

21 729455 Perno occhio balestra e fiss. piastra biscottino / Spring pin

ø 16x110

35C... - 40C... - 50C...

16635534

22 724730 Piastra biscottino / Shackle plate

35C... - 40C... - 50C...

93808940

23 722678 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x130 50C...

8585336

24 722735 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x140 50C...

93810549

25 722679 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x150 50C...

-

26 722744 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x160 50C...

-

27 722685 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x180 50C...

-

28 722686 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x200 50C...

-

29 722745 Staffa balestra TONDA c/dadi / U bolt c/w nuts

ø 12x78,5x170 35S...

504083564

(ex 500330951)

30 722746 Staffa balestra TONDA c/dadi / U bolt c/w nuts

ø 12x78,5x190 35S...

504083563

(ex 500341762)

31 730272 Tassello in gomma per barra stabilizzatrice / Rubber buffer

ø 18x40

35C ...- 35S... - 40C... - 50C...

8581021

32 730331 Tassello in gomma per barra stabilizzatrice / Rubber buffer

ø 20x40

35S... - 50C...

93802629

33 730276 Tassello in gomma per barra stabilizzatrice / Rubber buffer

ø 22x40

35C... - 35S... - 50C...

93801556

34 730918 Tassello paracolpi / Rubber buffer

35C... - 40C... - 50C...

93800197

(ex 8586052)

35 730922 Tassello paracolpi balestra posteriore / Rubber buffer

65C... - 70C...

93814245

iveco

324

724601

1

2

5

4

3

6

8

7 - 9

10

11

14

16

15

17

18

12

13

19

20

21

22

23

24

25

26

27

28

29

30

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

325

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

616n3/4

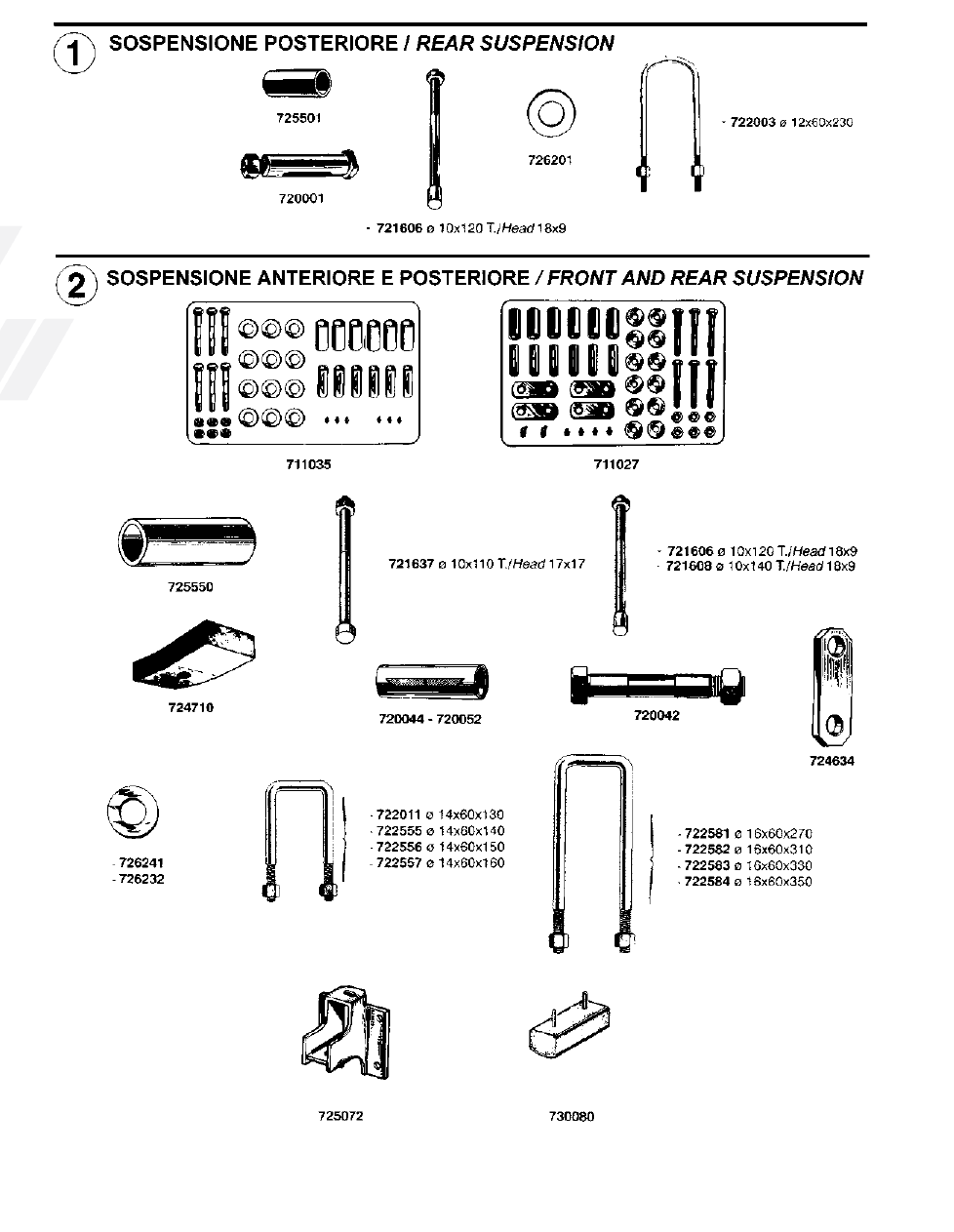

SoSpenSione poSteriore / REAR SUSPENSION

1 724601 biscottino con boccola / Shackle

547194

2 725501 boccola balestra e biscottino / Spring eye bush

ø 18x24x59

542962

3 721606 bullone centrale c/dado / Centre bolt c/w nut

ø 10x100 T./H 18x9

-

4 720001 Perno balestra e biscottino c/dado / Spring pin

M14x1,5  ø18x90

545303

5 726201 Rosetta rasamento / Thrust washer

ø 18x38x2,5

542963

6 722003 Staffa Semitonda c/dadi / U bolt c/w nuts

ø 12x60x230

4022098

35nc - 40nc - 45nc - 49nc

SoSpenSione Anteriore e poSteriore / FRONT AND REAR SUSPENSION

7 711035 complessivo revisione balestre ant. 1

a

 Serie

Front spring repair kit, old models

35NC - 40NC

-

8 711027

complessivo revisione balestre ant. u.t .

Front spring repair kit, latest models

-

9 711035 complessivo revisione balestre post. u.t.

Rear spring repair kit, latest models

-

10 725550 boccola balestra e biscottino / Spring bush

ø 24x30x60

540978

11 721637 bullone centrale ant. / Centre bolt c/w nut

ø 10x110 T./H 17x17

-

12 721606 bullone centrale post. / Centre bolt c/w nut

ø 10x120 T./H 18x9 35NC - 40NC - 625N3

-

13 721608 bullone centrale post.  / Centre bolt c/w nut

ø 10x140 T./H 18x9 35NC - 40NC - 625N3

-

14 724710 Distanziale fra balestra e balestrino / Distance piece

-

15 720052 Distanziale perno balestra e biscottino ant. u.t. / Front spring bush

ø 16x24x59

8562769

16 720044 Distanziale perno balestra e biscottino / Spring bush

ø 16x24x64

542606

17 720042 Perno balestra e biscottino / Spring pin

ø 16x100

8565908

18 724634 Piastra biscottino ant. u.t. / Front spring shackle plate

8562768

19 726241 Rondella rasamento balestra e biscottino / Thrust washer

ø 24x44x2,5

540980

20 726232 Rondella rasamento ant. u.t. / Front spring thrust washer

ø 16x44x2,5

8564955

21 722011 Staffa ant. QUADRA con dadi / U bolt c/w nuts

ø 14x60x130

8558449

22 722555 Staffa ant. QUADRA con dadi / U bolt c/w nuts

ø 14x60x140

-

23 722556 Staffa ant. QUADRA con dadi / U bolt c/w nuts

ø 14x60x150

-

24 722557 Staffa ant. QUADRA con dadi / U bolt c/w nuts

ø 14x60x160

-

25 722581 Staffa post. QUADRA con dadi / U bolt c/w nuts

ø 16x60x270

8558450

26 722582 Staffa post. QUADRA con dadi / U bolt c/w nuts

ø 16x60x310

-

27 722583 Staffa post. QUADRA con dadi / U bolt c/w nuts

ø 16x60x330

-

28 722584 Staffa post. QUADRA con dadi / U bolt c/w nuts

ø 16x60x350

-

29 725072 Supporto balestrino lato posteriore alto (da imbullonare)

Helper spring bracket, rear end - high (bolted type)

-

30 730080 Tassello in gomma supporto balestrino / Helper spring buffer

-

iveco

326

1

2

4

5

7

10

9

6

11

8

3 -

721103 ø 14x130 T./Head 24x14

12

13

14

15

16

17

18

19

20

21

22

23

24

26

25

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

327

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

50nc - 55nc - 65nc - 70nc - 75nc

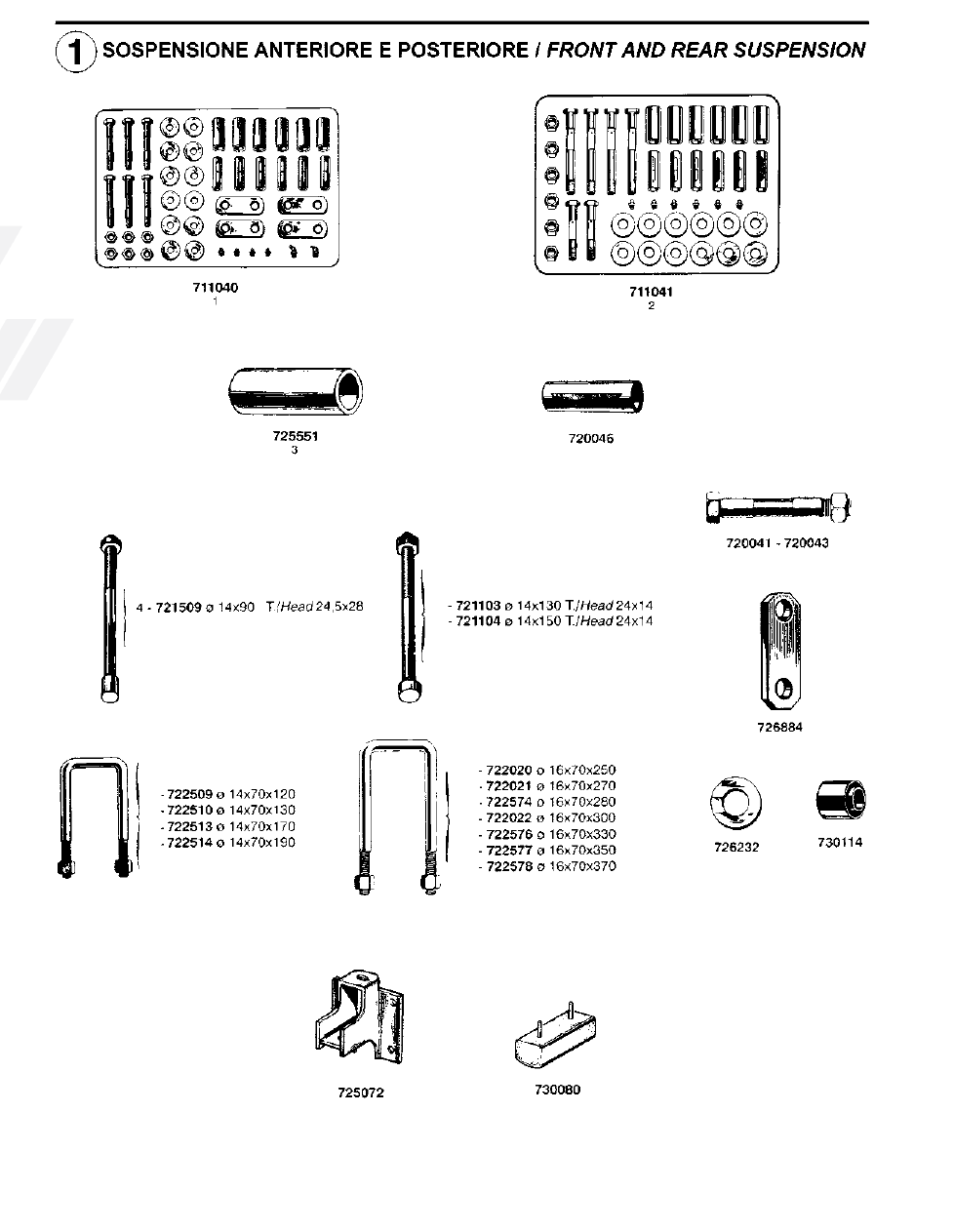

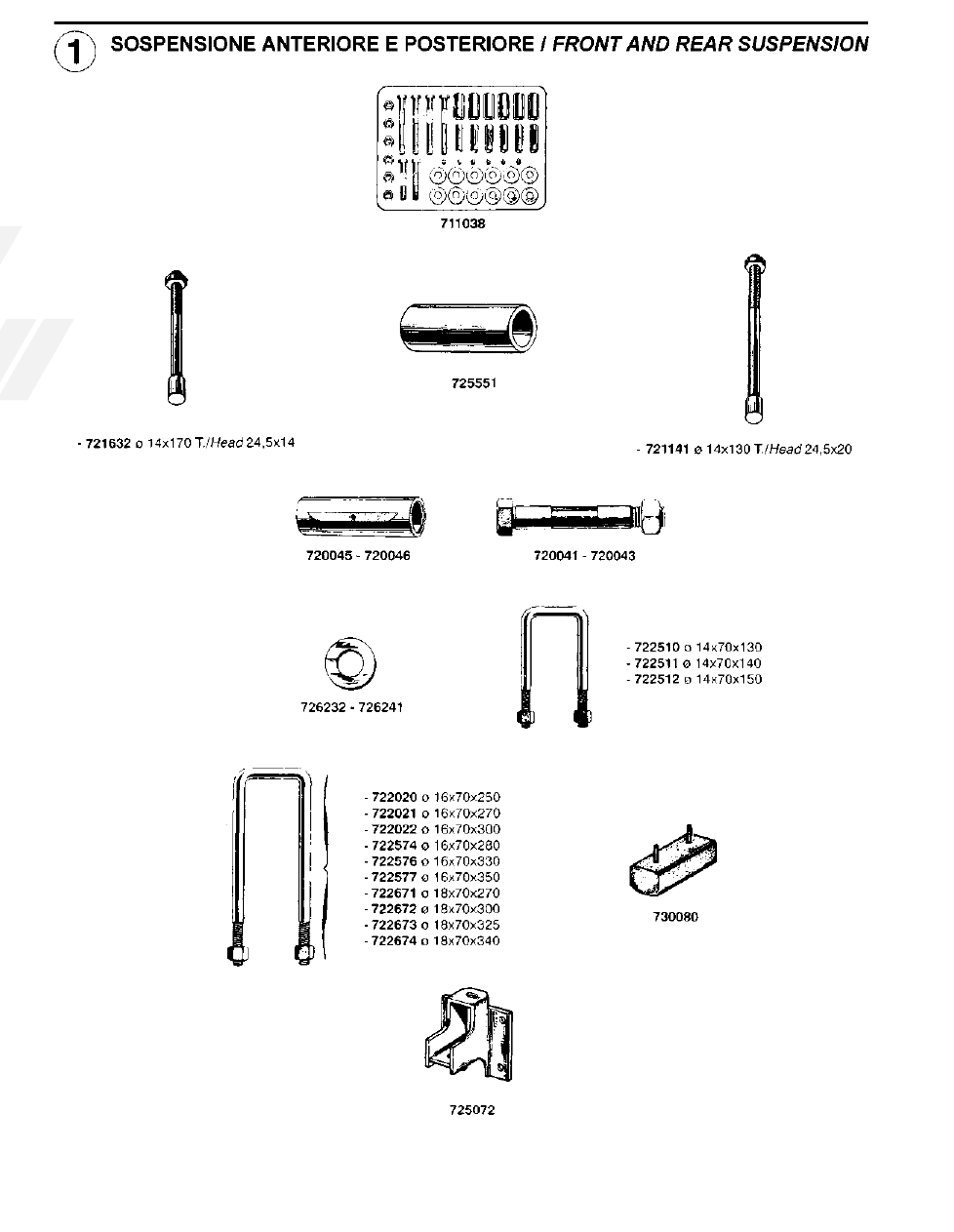

SoSpenSione Anteriore e poSteriore / FRONT AND REAR SUSPENSION

1 711038 complessivo revisione balestre post. / Rear spring repair kit

-

2 725551 boccola balestra e biscottino / Spring bush

ø 24x30x69

542612

3 721103 bullone centrale post. / Centre bolt c/w nut

ø 14x130

T/H 24x14

-

4 721141 bullone centrale post. / Centre bolt c/w nut

ø 14x130

T/H 24,5x20

50NC (passo C)

-

5 721632 bullone centrale post. / Centre bolt c/w nut

ø 14x170

T/H 24,5x14

70NC

8555307

6 720046 Distanziale perno ant. / Front spring bush

ø 16x24x69

8564956

(ex 8557041)

7 720045 Distanziale perno balestra e biscottino post. / Rear spring bush

ø 16x24x74

542613

8 720043 Perno balestra e biscottino  Spring pin

ø 16x116

8565902

8565906

(ex 8557043)

9 720041 Perno supporto balestra post. / Rear spring pin

ø 16x160

8565904

(ex 8547238)

10 726232 Rondella rasamento ant. / Thrust washer, front spring

ø 16x44x2,5

8564955

11 726241 Rondella rasamento post. / Thrust washer, rear spring

ø 24x44x2,5

540980

12 722510 Staffa ant. Quadra con dadi / U bolt c/w nuts

ø 14x70x130

8551566

13 722511 Staffa ant. Quadra con dadi  / U bolt c/w nuts

ø 14x70x140

8560182

8562006

14 722512 Staffa ant. Quadra con dadi/ U bolt c/w nuts

ø 14x70x150

-

15 722020 Staffa post. Quadra con dadi / U bolt c/w nuts

ø 16x70x250 50NC

8554811

16 722021 Staffa post. Quadra con dadi / U bolt c/w nuts

ø 16x70x270 50NC

-

17 722022 Staffa post. Quadra con dadi / U bolt c/w nuts

ø 16x70x300 50NC

-

18 722574 Staffa post. Quadra con dadi / U bolt c/w nuts

ø 16x70x280 65NC - 70NC - 75NC

8548738

19 722576 Staffa post. Quadra con dadi / U bolt c/w nuts

ø 16x70x330 65NC - 70NC - 75NC

-

20 722577 Staffa post. Quadra con dadi / U bolt c/w nuts

ø 16x70x350 65NC - 70NC - 75NC

-

21 722671 Staffa post. Quadra con dadi / U bolt c/w nuts

ø 18x70x270 50/55NC con barra stabilizzatrice

8556310

22 722672 Staffa post. Quadra con dadi / U bolt c/w nuts

ø 18x70x300 50/55NC con barra stabilizzatrice

-

23 722673 Staffa post. Quadra con dadi/ U bolt c/w nuts

ø 18x70x325 65/70/75NC c/barra stabilizzatrice

8556311

24 722674 Staffa post. Quadra con dadi / U bolt c/w nuts

ø 18x70x340 65/70/75NC c/barra stabilizzatrice

-

25 725072 Supporto balestrino lato post. (alto) da imbullonare

Helper spring bracket, rear end - high (bolted type)

-

26 730080 Tassello in gomma per supporto balestrino

Helper spring buffer

-

iveco

328

8

9

10

11

12

26

25

13

6

7

5 -

721628 ø 14x120 T./Head h. 28

14

15

16

17

18

19

20

21

22

23

24

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

329

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

50.8/f8 - 50.9/f9 - 50.10/f10 - 55.8/f8

55.9/f9 - 55.10/f10 - 60.8/f8 - 60.10/f10

65.10/f10 - 70.10/f10 - 75.10/f10 - 79.10/f10

SoSpenSione Anteriore e poSteriore / FRONT AND REAR SUSPENSION

1 711040 complessivo revisione balestre ant. / Front spring repair kit

-

2 711041 complessivo revisione balestre post. / Rear spring repair kit

-

3 725551 boccola balestra e biscottino / Spring eye and shackle bush

ø 24x30x69

542612

4 721509 bullone centrale ant. / Centre bolt c/w nut

ø 14x90

T/H 24,5x28

-

5 721628 bullone centrale c/dado u.t. / Centre bolt c/w nut

ø 14x120

T/Head  h.28

42072598

6 721103 bullone centrale post. / Centre bolt c/w nut

ø 14x130

T/H 24x14

-

7 721104 bullone centrale post. / Centre bolt c/w nut

ø 14x150

T/H 24x14

-

8 720046 Distanziale perno balestra e biscottino / Spring bush

ø 16x24x69

8564956

9 720041 Perno balestra post. (lato ant.) / Rear spring pin (front end)

ø 16x160

8565904

10 720043 Perno balestra e biscottino / Spring pin

ø 16x116

8565902

8565906

11 726884 Piastra biscottino balestra ant. / Front spring shackle plate

8563921

12 726232 Rondella rasamento balestra e biscottino / Thrust washer

ø 16x44x2,5

8564955

13 730114 Silentblock supporto barra stabilizzatrice post. / Silentblock

ø 20x46x55

4606379

14 722509 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 14x70x120

8563357

15 722510 Staffa ant. Quadra c/dadi  / U bolt c/w nuts

ø 14x70x130

-

16 722513 Staffa ant. Quadra c/dadi  / U bolt c/w nuts

ø 14x70x170 65.10/F10 - 70.10/F10

75.10/F10 - 79.10/F10

-

17 722514 Staffa ant. Quadra c/dadi  / U bolt c/w nuts

ø 14x70x190 65.10/F10 - 70.10/F10

75.10/F10 - 79.10/F10

-

18 722020 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x250

8554811

19 722021 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x270

-

20 722574 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x280

8548738

21 722022 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x300

8564012

22 722576 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x330 75.10/F10 - 79.10/F10

8558994

23 722577 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x350 75.10/F10 - 79.10/F10

-

24 722578 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x370 75.10/F10 - 79.10/F10

-

25 725072 Supporto balestrino lato post. alto (da imbullonare)

Helper spring bracket, rear end - high (bolted type)

(per modifica applicaz. balestrini)

-

26 730080 Tassello in gomma supporto balestrino / Helper spring buffer

(per modifica applicaz. balestrini)

-

iveco

330

10

11

12

13

14

15

16

9

8

7

6

5

17

18

19

20

21

22

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

331

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

50.9 z - 60.11 turbo z - 65.12 turbo z

79.14 - 79.14 z

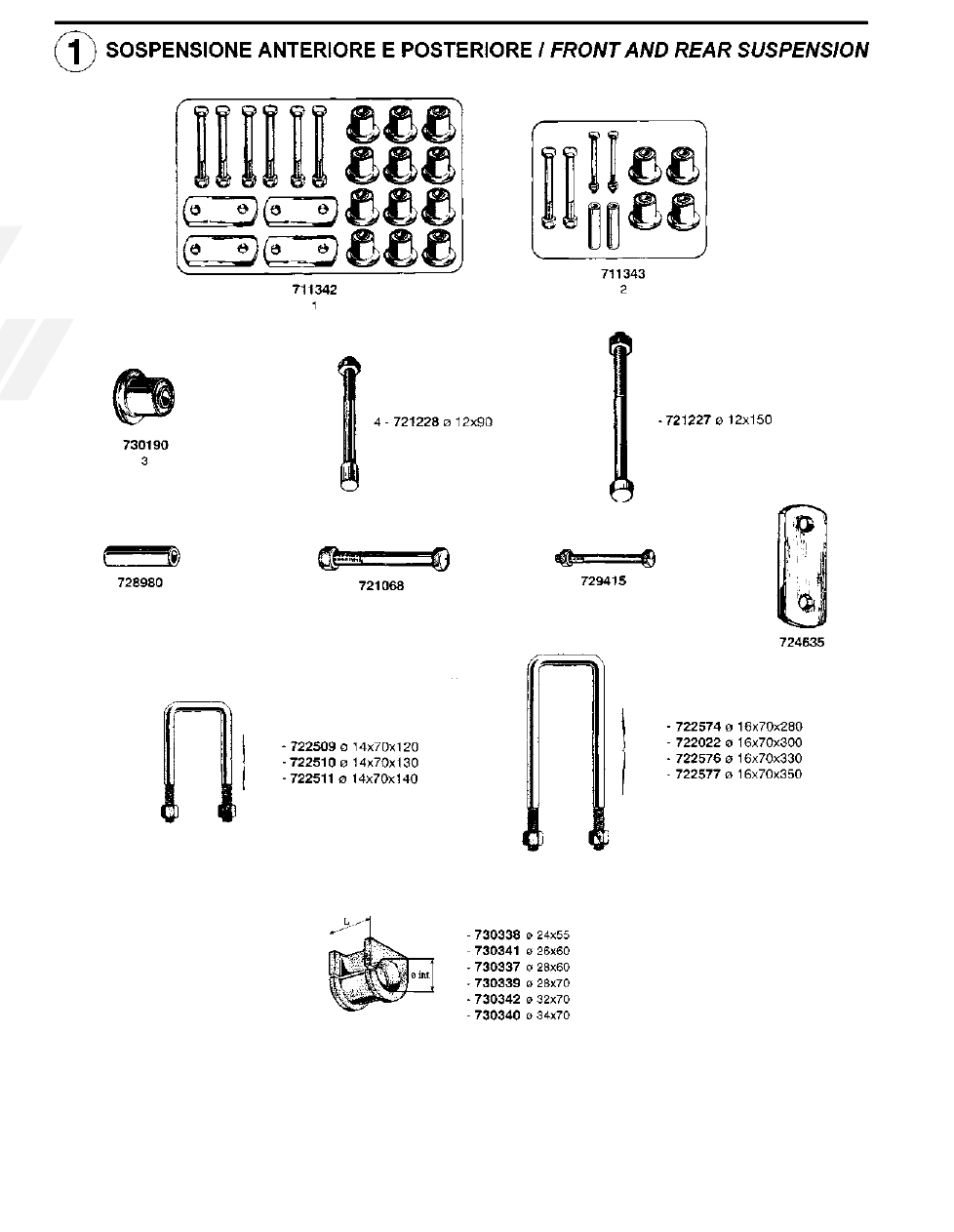

SoSpenSione Anteriore e poSteriore

FRONT AND REAR SUSPENSION

1 711342 complessivo revisione balestre anteriori composto da:

-

12 boccole elastiche - 6 perni fissaggio balestra - 4 piastre biscottino
Front spring repair kit, inclusive of:
12 rubber bushes - 6 spring pins - 4 shackle plates

2 711343 complessivo revisione balestre posteriori composto da:

-

4 boccole elastiche - 2 perni fissaggio balestra lato anteriore
2 bulloni per distanziale lato posteriore - 2 distanziali
Rear spring repair kit, inclusive of:
4 rubber bushes - 2 spring pins - 2 bolts - 2 spring bracket bushes

3 730190 boccola elastica supporto bal. e biscottino ant. e post. / Rubber bush

ø 16x40x40

8587681

4 721228 bullone centrale ant. c/dado / Centre bolt c/w nut

ø 12x90

T/H  24,5x26

-

5 721227 bullone centrale post. c/dado / Centre bolt c/w nut

ø 12x150

T/H 24,5x14

65.12 TURbO Z - 79.14 - 79.14Z

8587401

6 728980 Distanziale supporto balestra post. lato post.

Rear spring bracket bush (rear end)

ø 13x22x72

8580341

7 721068 Perno fissaggio balestra e biscottino / Spring pin

M16x1,5

L=100

8597204

16251133

8 729415 Perno distanziale post. lato post. / Rear spring pin (rear end)

15541621

9 724635 Piastra biscottino ant. / Shackle plate, front spring

8587381

10 722509 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 14x70x120

8583357

11 722510 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 14x70x130

-

12 722511 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 14x70x140

-

13 722574 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x280 50.9 Z

8583343

14 722022 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x300

8564012

15 722576 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x330

-

16 722577 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x350

-

17 730338 Tassello elastico fiss. barra stabilizzatrice / Rubber buffer

ø 24x55 50.9 Z

8557780

18 730341 Tassello elastico fiss. barra stabilizzatrice / Rubber buffer

ø 26x60 60.11-65.12-79.12 TURbO Z

65.9 Z - 79.14 Z

8581295

19 730337 Tassello elastico fiss. barra stabilizzatrice / Rubber buffer

ø 28x60 50.9 Z

8563414

(ex 8557781)

20 730339 Tassello elastico fiss. barra stabilizzatrice / Rubber buffer

ø 28x70 50.9 Z

8560291

21 730342 Tassello elastico fiss. barra stabilizzatrice / Rubber buffer

ø 32x70 60.11-65.12-79.12 TURbO Z

65.9 Z - 79.14 Z

8558110

22 730340 Tassello elastico fiss. barra stabilizzatrice / Rubber buffer

ø 34x70 60.11-65.12-79.12 TURbO Z

65.9 Z - 79.14 Z

8584626

iveco

332

1

2

3

13

14

4

12

725551

726884

726241 - 726232

5 -

721103 ø 14x130

6 -

721104 ø 14x150

7 -

721191 ø 14x205

16 -

722512

ø 14x70x150

17 -

722513

ø 14x70x170

18 -

722514

ø 14x70x190

19 -

722576

ø 16x70x330

20 -

722577

ø 16x70x350

21 -

722578

ø 16x70x370

22 -

722675

ø 18x70x360

23 -

722676

ø 18x70x380

24 -

722677

ø 18x70x400

8 -

720045

9 -

720046

10 -

720041

11 -

720043

15

730114

27

724611

25

26

28 -

725508

ø 22x29x69

29 -

725509

ø 22x27x75

30 -

725523

ø 24x30x79

31 -

721140

ø 14x110

32 -

721141

ø 14x130

37 -

726209

38 -

726229

39 -

722121

ø 16x70x160

40 -

722122

ø 16x70x180

41 -

722123

ø 16x70x200

42 -

722111

ø 18x80x360

43 -

722112

ø 18x80x380

44 -

722113

ø 18x80x400

33 -

721107

ø 14x240

34 -

721108

ø 14x260

35

36

720011 - 720010

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

333

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

80nc - 90nc

(79.13/f13 - 80.13/f13 - 90.13/f13)

SoSpenSione Anteriore e poSteriore / FRONT AND REAR SUSPENSION

1 711040 complessivo revisione balestre ant. / Front spring repair kit

79.13/F13 - 80.13/F13 - 90.13/F13

-

2 711038 complessivo revisione balestre post. / Rear spring repair kit

80NC - 90NC

-

3 711041 complessivo revisione balestre post. / Rear spring repair kit

79.13/F13 - 80.13/F13 - 90.13/F13

-

4 725551 boccola balestra e biscottino / Spring eye and shackle bush

ø 24x30x69

542612

5 721103 bullone centrale ant. c/dado / Centre bolt c/w nut

ø 14x130 T/H 24x14 80NC - 90NC

-

6 721104 bullone centrale ant. c/dado / Centre bolt c/w nut

ø 14x150 T/H 24x14 80NC - 90NC

-

7 721191 bullone centrale post. c/dado / Centre bolt c/w nut

ø 14x205 T/H 24,5x13

8788927

8 720045 Distanziale in acciaio perno balestra e biscottino post.

Rear spring bush

ø 16x24x74 80NC - 90NC

542613

9 720046 Distanziale in acciaio perno balestra e biscottino / Spring bush

ø 16x24x69

8564956

10 720041 Perno supporto balestra post. (lato ant.)

Rear spring pin (front end)

ø 16x160

8565904

(ex 8547238)

11 720043 Perno balestra e biscottino / Spring pin

ø 16x116

8565906

(ex 8557043)

12 726884 Piastra biscottino ant. / Shackle plate, front spring

79.13/F13 - 80.13/F13 - 90.13/F13

8563921

13 726241 Rondella rasamento balestra post. / Thrust washer, rear spring

ø 24x44x2,5 80NC - 90NC

540980

14 726232 Rondella rasamento balestra e biscottino / Thrust washer

ø 16x44x2,5

8564955

15 730114 Silentblock supporto barra stabilizzatrice post. / Silentblock

ø 20x46x55

4606379

16 722512 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 14x70x150

8562007

17 722513 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 14x70x170

-

18 722514 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 14x70x190

-

19 722576 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x330 79.13/F13

8548744

8558994

20 722577 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x350 80NC - 90NC

8788943

21 722578 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x370

-

22 722675 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 18x70x360 80.13/F13 - 90.13/F13

8563896

(ex 8556325)

23 722676 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 18x70x380 80.13/F13 - 90.13/F13

-

24 722677 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 18x70x400 80.13/F13 - 90.13/F13

-

100nc - 110nc - 130nc

(100.14)

SoSpenSione Anteriore e poSteriore / FRONT AND REAR SUSPENSION

25 711006 complessivo revisione balestre ant. / Front spring repair kit

-

26 711012 complessivo revisione balestre post. / Rear spring repair kit

-

27 724611 biscottino balestra post. / Rear shackle

8584386

(ex 4517216)

28 725508 boccola balestra ant. / Front spring bush

ø 22x29x69

4501305

(ex 4636089)

29 725509 boccola biscottino ant. / Front shackle bush

ø 22x27x75

4501309

30 725523 boccola balestra e biscottino post. / Rear spring and shackle bush

ø 24x30x79

4517218

31 721140 bullone centrale ant. / Centre bolt c/w nut

ø 14x110  T/H 24,5x20 100NC - 110NC - 130NC

4626320

32 721141 bullone centrale ant. / Centre bolt c/w nut

ø 14x130 T/H 24,5x20

100NC - 110NC - 130NC

-

33 721107 bullone centrale post. / Centre bolt c/w nut

ø 14x240 T/H 25x9

4637944

34 721108 bullone centrale post. / Centre bolt c/w nut

ø 14x260 T/H 25x9

-

35 720011 Perno balestra e biscottino ant. / Front spring pin

ø 22x124

4610496

(ex 4501310)

36 720010 Perno balestra e biscottino post. / Rear spring pin

ø 24x130

8581881

(ex 4517219)

37 726209 Rondella rasamento balestra ant. / Thrust washer, front

ø 22x50x3

4501311

38 726229 Rondella rasamento balestra post. / Thrust washer, rear

ø 24x45x3

4517220

39 722121 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 16x70x160

4019628

40 722122 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 16x70x180

4694866

41 722123 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 16x70x200

-

42 722111 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 18x80x360 110NC - 130NC

4645368

43 722112 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 18x80x380

-

44 722113 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 18x80x400

4638135

iveco

334

12

13

14

15

16

20

21

25

26

27

32

17

28

29

30

31

18

19

24

22

23

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

335

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

95.14 - 95.14 z - 109.14 - 109.14 z

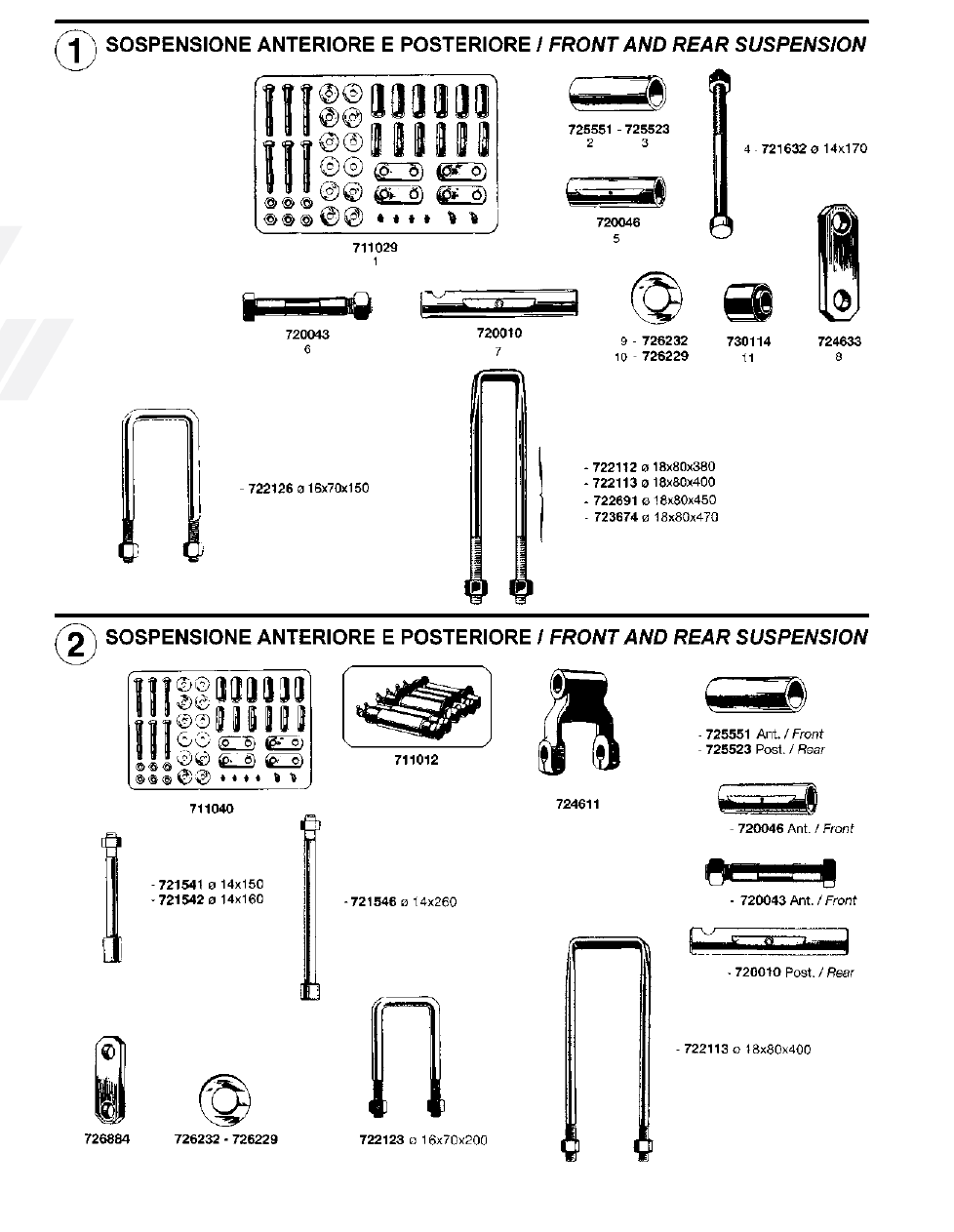

SoSpenSione Anteriore e poSteriore / FRONT AND REAR SUSPENSION

1 711029 complessivo revisione balestre ant. / Front spring repair kit

-

2 725551 boccola balestra e biscottino ant. / Front spring eye and shackle bush     ø 24x30x69

542612

3 725523 boccola balestra post. / Rear spring bush

ø 24x30x79

4517218

4 721632 bullone centrale post. c/dado / Centre bolt c/w nut

ø 14x170

T/H 24,5x14

8583971

5 720046 Distanziale in acciaio perno balestra e biscottino / Front spring bush

ø 16x24x69

8564956

6 720043 Perno balestra e biscottino ant. / Front spring pin

ø 16x116

8565902

7 720010 Perno balestra post. lato ant. / Rear spring pin (front end)

ø 24x130

8581881

(ex 4517219)

8 724633 Piastra biscottino ant. / Front shackle plate

8571569

9 726232 Rondella rasamento balestra e biscottino ant. / Thrust washer, front spring

ø 16x44x2,5

8564955

10 726229 Rondella rasamento balestra post. / Thrust washer, rear spring

ø 24x45x3

4517220

11 730114 Silentblock supporto barra stabilizzatrice post. / Silentblock

ø 20x46x55

4606379

12 722126 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 16x70x150

-

13 722112 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 18x80x380 95.14 - 109.14  1

a

 Serie

8584087

14 722113 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 18x80x400 95.14 Z

8564994

15 722691 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 18x80x450 109.14 - 109.14 Z

-

16 723674 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 18x80x470

-

100.13/f13

SoSpenSione Anteriore e poSteriore / FRONT AND REAR SUSPENSION

17 711040 complessivo revisione balestre ant. / Front spring repair kit

-

18 711012 complessivo revisione balestre post. / Rear spring repair kit

-

19 724611 biscottino balestra post. / Rear shackle

8584386

(ex 4517216)

20 725551 boccola balestra e biscottino ant. / Front spring eye and shackle bush  ø 24x30x69

542612

21 725523 boccola balestra e biscottino post. / Rear spring eye and shackle bush  ø 24x30x79

4517218

22 721541 bullone centrale ant. c/dado / Centre bolt c/w nut

ø 14x150

T/H 24,5x31,7

-

23 721542 bullone centrale ant. c/dado / Centre bolt c/w nut

ø 14x160

T/H 24,5x31,7

-

24 721546 bullone centrale post. / Centre bolt c/w nut

ø 14x260

T/H 25x20

1

a

 Serie

-

25 720046 Distanziale perno balestra e biscottino ant. / Front spring bush

ø 16x24x69

8564956

26 720043 Perno balestra e biscottino ant. / Front spring pin

ø 16x116

8565902

27 720010 Perno balestra e biscottino post. / Rear spring pin

ø 24x130

8581881

(ex 4517219)

28 726884 Piastra biscottino ant. / Shackle plate, front spring

8563921

29 726232 Rondella rasamento anteriore / Thrust washer, front spring

ø 16x44x2,5

8564955

30 726229 Rondella rasamento posteriore / Thrust washer, rear spring

ø 24x45x3

4517220

31 722123 Staffa ant. Quadra c/dadi / U bolt c/w nuts

ø 16x70x200

-

32 722113 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 18x80x400 1

a

 Serie

8564994

iveco















Content      ..     19      20      21      22     ..
