Errevi catalogo generale (2017) - 19

288

718257

718250

718256

718252

750970

733072

733073

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

289

FRENI BR

AKES

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

ScAniA

1 713461 Disco freni ant. e post. / Brake disk, front and rear

L94 - N94 - K94 - 114 - 124 - 144

1402272

1386686

1852817

2 pf9059 Serie pastiglie freno con kit / Brake pad set c/w kit

Impianto frenante Knorr / KNORR Brake system

248x109,5x30 94 - 114 - 124 - 164 - 144

1390428

1734529

1856108

29087

29105

29059

29253

3 Se2006 Kit indicatore di usura / Wear indicator kit

Connessione CLIPS / CLIPS Connection

Impianto frenante Knorr-girling / KNORR-gIRLINg Brake System

L = 270

124 - 144

1388953

4 718257 Cilindro freni attuatore / Brake actuator

Impianto frenante WA

bco / wAbCO Brake System

16 / 24”

1935463

9254840000

9254840100

5 718250 Cilindro freni attuatore / Brake actuator

Impianto frenante Knorr / KNORR Brake System

24 / 14”

1383090

1485834

1734994

1802664

bS9510

II33679000

6 718256 Cilindro freni attuatore / Brake actuator

Impianto frenante WAbco / wAbCO Brake System

24 / 30” Serie P - G - R - T Series

Serie 4 Series

1912988

92548113100

7 718252 Cilindro freni attuatore / Brake actuator

Impianto frenante Knorr-WAbco / KNORR-wAbCO Brake System

24 / 30” Serie P - G - R - T Series

Serie 4 Series

1390369

1427474

1734995

1802658

2147779

1916992

bS8500

K017119N00

9254813120

8 Se2007 Kit indicatore di usura / Wear indicator kit

Connessione CLIPS / CLIPS Connection

Impianto frenante K

norr-girling

KNORR-gIRLINg Brake System

L = 2x270

+ 2x1300

124 - 144

9 S

e2040 Kit indicatore di usura / Wear indicator kit

Connessione TONDA / ROUND Connections

Impianto frenante Knorr-WAbco

KNORR-wAbCO Brake System

L = 300

Z0008241

10 750940 Kit revisione pinza freno / Brake caliper, repair kit

Impianto frenante K

norr / KNORR Brake system

1390426

1390427

II328090062

11 750941 Kit revisione pinza freno / Brake caliper, repair kit

Impianto frenante Knorr / KNORR Brake system

(cuffie ø est. 74)

(boot O.D. 74)

94 - 114 - 124 - 144

1759811

1746824

1390429

K010604

12 750942 Kit revisione pinza freno / Brake caliper, repair kit

Impianto frenante Knorr / KNORR Brake system

94 - 114 - 124 - 144 - 164

1390427

1415149

K000375

13 750970 Kit revisione pinza freno / Brake caliper, repair kit

Impianto frenante Knorr / KNORR Brake system

Serie P - G - R - T Series

Serie 4 Series

1477675

1527631

K000472

14 733072 Parapolvere per massa frenante / Dust cover

Serie P - G - R - T Series

94 - 114 - 124

1361330

1378429

15 733073 Parapolvere per massa frenante / Dust cover

Serie P - G - R - T Series

94 - 114 - 124

1361329

1378430

2026553

ScAniA

290

718686

718685

727655

10 -

727636

Dx / RH

11 -

727637

Sx / LH

13 -

727633

Dx / RH

12 -

727632

Sx / LH

3 -

727456

Dx / RH

4 -

727455

Sx / LH

6 -

727461

Dx / RH

7 -

727462

Sx / LH

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

291

FRENI BR

AKES

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

ScAniA

1 718686 Ganascia freno completa di rullo / Brake shoes complete with roller ø 410x250 Serie P - G - R - T Series

93 - 113 - 143

94 - 114 - 124 - 144 - 164

1104545

1104549

245875

276421

2 718685 Ganascia freno completa di rullo / Brake shoes complete with roller ø 410x200 Serie P - G - R - T Series

94 - 114 - 124

1104544

1104548

3 727456 Leva registrabile comando freni ant. D. / Slack-adjuster RH, front

Lb140-110 / LbS140-110-LbT140

225443

4 727455 Leva registrabile comando freni ant. S. / Slack-adjuster LH, front

Lb140-110 / LbS140-110-LbT140

225442

5 727458 Leva registrabile comando freni post. D. / Slack-adjuster RH, rear

LT110 - LbT110 - LbT140

218692

6 727461 Leva registrabile comando freni ant./post. D. / Slack-adjuster RH

LbT111H - LbT110H - LbT140H

LbT141 - R143

218831

7 727462 Leva registrabile comando freni ant./post. S. / Slack-adjuster LH

LbT111H - LbT110H - LbT140H

LbT141 - R143

218832

8 727600 Leva registrabile comando freni post. D./S. / Rear slack-adjuster

P82 - P/R92 - P112 - LbT111

LbT141 - R143

278734

9 727655 Leva freno post. autoregistrante / Automatic slack adjuster, rear

10 CAVE /

SPLINES

Serie P - G - R - T Series

Serie 4 Series

1112831

384419

278739

1789560

72662

10 727636 Leva freno ant. autoregistrante con piegatura Dx

Automatic slack adjuster bending RH, front

10 CAVE /

SPLINES

Serie P - G - R - T - K Series

Serie 3/4 Series

1358634

1789567

79442

11 727637 Leva freno ant. autoregistrante con piegatura Sx

Automatic slack adjuster bending LH, front

10 CAVE /

SPLINES

Serie P - G - R - T - K Series

Serie 3/4 Series

1358635

1789568

79443

12 727632 Leva freno post. autoregistrante con piegatura Sx

Automatic slack adjuster bending LH, rear

10 CAVE /

SPLINES

Serie P - G - R - T Series

Serie 3/4 Series

1112833

278737

394181

1789561

79877

72660

13 727633 Leva freno post. autoregistrante con piegatura Dx

Automatic slack adjuster bending RH, rear

10 CAVE /

SPLINES

Serie P - G - R - T Series

Serie 3/4 Series

1112834

278738

394182

1789562

79878

72661

14 732096 Molla richiamo ganasce ant. e post. / Pull-off spring

110 - 111 - 140 - 141 - 142

120824-8

15 790136 Tamburo freni post. (veicoli c/mozzi)

Rear brake drum (vehicles with hubs)

Lb/Sb 140 - 142

305406

360572

277308

16 790424 Tamburo freni ant. / Front brake drum

L113 - M143

392390

17 790453 Tamburo freni ant. / Front brake drum

113 - 143 - 144

1334075

1414152

18 790454 Tamburo freni ant./post. / Front and rear brake drum

143 - 144

1333117

1414153

19 790098 Tamburo freni post. / Brake drum, rear

R94-L94-112H-K113-114-144

CR 113 AbS bUS

360573

305438

293543

1385893

1414435

SetrA - KASSbHorer

20 Se2017 Kit indicatore di usura / Wear indicator kit

Connessione TONDA / ROUND Connection

Impianto frenante perrot-WAbco / PERROT-wAbCO Brake System

L = 340

KASSbHORER

82823884510

82853554510

21 790466 Tamburo freni post. / Brake drum, rear

S140-S212-S215-S216

179252011411

179252011311

22 790467 Tamburo freni post. / Brake drum, rear

S312HD-S315HD-S228DT

S328DT-bus SPECIAL

315252012201

23 790468 Tamburo freni post. / Brake drum, rear

Assali ZF-SG215-SG219-S300NC

8252019174

ScAniA - SetrA/KASSbHorer

292

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

293

FRENI BR

AKES

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

volvo

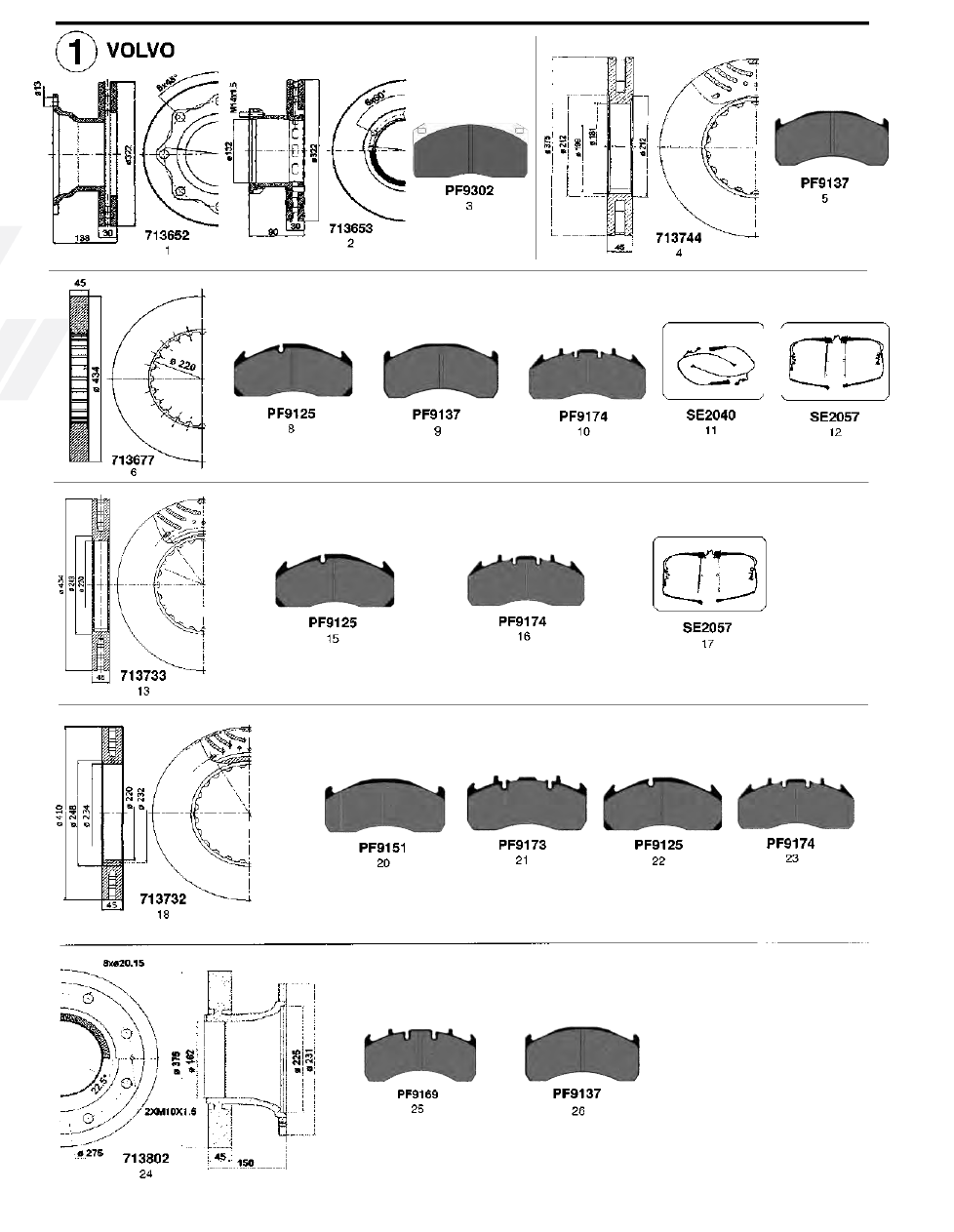

1 713652 Disco freni post.

Rear brake disc

FL6 - FL7.2

6775227

6775229

2 713653 Disco freni ant./post. - VENTILATO

Front and rear brake disc - VENTED

FL4 - FL6 (8 TON.)

6779208

6779205

3 pf9302 Serie pastiglie freno con indicatore

Brake pads set c/w wear sensor

Impianto frenante

meritor / mERITOR Brake system

175x78,5x22 FL 6

2761476

3090048

29039 -29302

4 713744 Disco freno ant. e post. / Brake disc, front and rear

FM9 - FM12 - FH12 - FH16

85103805

85103809

20523409

5 pf9137 Serie pastiglie freno con molle

Brake pads set c/w springs

Impianto frenante

meritor / mERITOR Brake system

210x102,5x29,2 FL180 / 220 / 250

3093532

20768115

29137

6 713677 Disco freno ant. / Front brake disc

FH12 - FH16

3092710

7 750952 Kit montaggio disco freno / Brake disc fitting kit

FH12 - FH16

3092224

8 pf9125 Serie pastiglie freno con kit

Brake pads set c/w kit

Impianto frenante meritor / mERITOR Brake system

249x111x 29,5 FL6 - FM9 - FM12

FH12 - FH16

3095396

20918891

20768092

29125

9 pf9137 Serie pastiglie freno con molle

Brake pads set c/w springs

Impianto frenante meritor / mERITOR Brake system

210x102,5x29,2 FL180 / 220 / 250

3093532

20768115

29137

10 pf9174 Serie pastiglie freno complete di mollette

Brake pad set

Impianto frenante meritor / mERITOR Brake system

249x107x 29 FH16 - FE200 - FE300

FH400 - FH500 - FM400 - FM500

20568711

20568714

21024702

29174

11 Se2040 Kit indicatore di usura / Wear indicator kit

Connessione TONDA / ROUND Connection

Impianto frenante Knorr-WAbco / KNORR-wAbCO Brake System

L = 300

Z0008241

12 Se2057 Kit indicatore di usura / Wear indicator kit

Connessione QUADRA / SQUARED Connection

Impianto frenantelucAS-meritor / LUCAS-mERITOR Brake System

L = 350 mm FH12 - FH16

68325408

13 713733 Disco freni anteriore - VENTILATO / Front brake disc - VENTED

FH12 - FH16

85103803

20515093

14 750952 Kit montaggio disco freno / Brake disc fitting kit

FH12 - FH16

3092224

15 pf9125 Serie pastiglie freno con kit

Brake pads set c/w kit

Impianto frenante meritor / mERITOR Brake system

249x111x 29,5 FL6 - FM9 - FM12

FH12 - FH16

3095396

20918891

20768092

29125

16 pf9174 Serie pastiglie freno complete di mollette

Brake pad set

Impianto frenante meritor / mERITOR Brake system

249x107x 29 FH16 - FE200 - FE300

FH400 - FH500 - FM400 - FM500

20568711

20568714

21024702

29174

17 Se2057 Kit indicatore di usura / Wear indicator kit

Connessione QUADRA / SQUARED Connection

Impianto frenante lucAS-meritor / LUCAS-mERITOR Brake System

L = 350 mm FH12 - FH16

68325408

18 713732 Disco freni posteriore - VENTILATO / Rear brake disc - VENTED

FH12 - FH16

85110495

85103806

85103804

19 750952 Kit montaggio disco freno / Brake disc fitting kit

FH12 - FH16

3092224

20 pf9151 Serie pastiglie freno

Brake pads set

Impianto frenante merit

or / mERITOR Brake system

216x97x29 FM9-FM12-FH12-FH16

20768101

3099533

29151

21 pf9173 Serie pastiglie freno con kit

Brake pads set c/w kit

Impianto frenante

meritor / mERITOR Brake system

216x99,6x29 FH12 - FH16

20568715

20568712

29173 - 29203

22 pf9125 Serie pastiglie freno con kit

Brake pads set c/w kit

Impianto frenante meritor / mERITOR Brake system

249x111x 29,5 FL6 - FM9 - FM12

FH12 - FH16

3095396

20768092

20918891

29125

23 pf9174 Serie pastiglie freno complete di mollette

Brake pad set

Impianto frenante meritor / mERITOR Brake system

249x107x 29 FH16 - FE200 - FE300

FH400 - FH500 - FM400 - FM500

20568711

20568714

21024702

29174

24 713802 Disco freno posteriore con AbS/ Rear brake disc c/w AbS

FL6

3095673

25 pf9169 Serie pastiglie freno con molle / Brake pads set c/w springs

Impianto frenante meritor / mERITOR Brake system

210x100x30 FL6

63834665

29169-29177

26 pf9137 Serie pastiglie freno con molle

Brake pads set c/w springs

Impianto frenante meritor / mERITOR Brake system

210x102,5x29,2 FL180 / 220 / 250

3093532

20768115

29137

volvo

294

3 -

713728

1 -

713806

12 -

713811

17 -

713812

15 -

713813

20 -

713814

SE2059

PF9173

PF9136

PF9137

SE2059

PF9137

8 -

713834

10 -

713844

PF9173

PF9302

24 -

713845

22 -

713810

PF9039

PF9302

PF9088

PF9142

PF9181

PF9136

PF9181

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

295

FRENI BR

AKES

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

volvo

1 713806 Disco freni ant. e post. / Front and rear brake disc

FL2

20700509

20931241

2 pf9181 Serie pastiglie freno con molle / Brake pad set c/w springs

210x93x30 FL2

20780788

20844903

29181-29207

29147

3 713728 Disco freni posteriore / Rear brake disc

ø375

8 fori/holes

ø 22,5

FL2 - FL3

20704423

4 pf9088 Serie pastiglie freno con kit / Brake pads set c/w kit

Impianto frenante WAbco / wAbCO Brake system

175x86x26

29088

29091

5 pf9142 Serie pastiglie freno con kit / Brake pads set c/w kit

Impianto frenante WA

bco / wAbCO Brake system

204x97x30

29141

29142

6 pf9181 Serie pastiglie freno con molle / Brake pad set c/w springs

210x93x30 FL2

20780788

20844903

29181-29207

29147

7 Se2059 Kit indicatore di usura / Wear indicator kit

Connessione QUADRA / SQUARED Connection

Impianto frenante WAbco / wAbCO Brake System

L = 355 m

5010848607

8 713834 Disco freni / Brake disc

ø 375

10 fori/holes

ø 32,8

FL2

20704422

9 pf9173 Serie pastiglie freno completa di kit / Brake pads set c/w kit

Impianto frenante meritor / mERITOR Brake System

216x99,6x29

20568715

20568712

29173-29203

10 713844 Disco freni posteriore / Brake disc, rear

ø 322

6 fori/holes M12

FL4

6779209

67792093

11 pf9302 Serie pastiglie freno con indicatore

Brake pads set c/w wear sensor

Impianto frenante meritor / mERITOR Brake system

175x78,5x22 FL 6

2761476

3090048

29039 -29302

12 713811 Disco freni / Brake disc

ø 410

10 fori/holes

ø32,8

20763234

13 pf9173 Serie pastiglie freno ccon kit / Brake pads set c/w kit

Impianto frenante meritor / mERITOR Brake System

216x99,6x29

20568715

20568712

29173-29203

14 Se2059 Kit indicatore di usura / Wear indicator kit

Connessione QUADRA / SQUARED Connection

Impianto frenante WAbco / wAbCO Brake System

L = 355 m

5010848607

15 713813 Disco freni anteriore / Brake disc, front

ø 375

14 fori/holes

ø 14,5

3095672

68323232

16 pf9137 Serie pastiglie freno con molle

Brake pads set c/w springs

Impianto frenante meritor / mERITOR Brake system

210x102,5x29,2 FL180 / 220 / 250

3093532

20768115

29137

17 713812 Disco freni anteriore / Brake disc, front

ø 337

10 fori/holes

ø 14,5

3095632

18 pf9136 Serie pastiglie freno con molle / Brake pads set c/w springs

176x89x30 FL

3093531

29136

19 pf9137 Serie pastiglie freno con molle

Brake pads set c/w springs

Impianto frenante meritor / mERITOR Brake system

210x102,5x29,2 FL180 / 220 / 250

3093532

20768115

29137

20 713814 Disco freni post. con AbS / Brake disc, rear c/w AbS

ø 336,5

8 fori/holes ø 20

3095653

21 pf9136 Serie pastiglie freno con molle / Brake pads set c/w springs

176x89x30 FL

3093531

29136

22 713810 Disco freni posteriore con AbS / Brake disc, rear c/w AbS

ø 322

8 fori/holes M12

FL6

6796844

6796864

pf9039 Serie pastiglie freno con indicatore / Brake pads set c/w wear sensor

Impianto frenante lucAS-girling / LUCAS-gIRLINg Brake system

176x78x22

21302

29039

24 713845 Disco freni anteriore / Brake disc, front

ø 322

8 fori/holes

M14

FL6

6774686

6774687

67746867

25 pf9302 Serie pastiglie freno con indicatore

Brake pads set c/w wear sensor

Impianto frenante meritor / mERITOR Brake system

175x78,5x22 FL 6

2761476

3090048

29039 -29302

volvo

296

15
16
17

750969

SE2063

750975

6 -

750974

7 -

750973

8 -

718680

ø 410x175

9 -

718681

ø 410x200

10 -

718682

ø 410x225

718252

730525

733071

18 -

727575

Dx / RH

19 -

727574

Sx / LH

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

297

FRENI BR

AKES

volvo

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

volvo

pf9090 Serie pastiglie freno con kit

Brake pads set c/w kit

Impianto frenante

meritor / mERITOR Brake system

249x114x28 b10L / b12L /b12

3093919

29090

Se2032 Kit indicatore di usura / Wear indicator kit

Connessione PUNTALE / PLUG Connection

Impianto frenante

girling-lucAS / gIRLINg-LUCAS Brake System

L = 230

FL6

Se2063 Kit indicatore di usura / Wear indicator kit

Connessione QUADRA / SQUARED Connection

Impianto frenante HAldex / hALDEx Brake System

L= 360

FL2

750969 Kit montaggio disco freno / Brake disc fitting kit

FM9-FM12

FH12-FH16

85103814

750975 Alberino di registro freni / Adjuster pin

F10

FM9 - FM12

FH12 - FH16

272910

750974 Dispositivo di registro Dx / Brake adjuster RH

F10

FM12

NL10 - NL12

3097100

3098277

8550977

272908

750973 Dispositivo di registro Sx / Brake adjuster LH

F10

FM12

NL10 - NL12

3097099

3098276

8550978

272909

718680 Kit ganasce freno senza ceppi / Brake shoes kit without linings

ø 410x175 FH12 - FH16

FL6 - FL7 - FL10 - FL12

3090075

270827

272842

718681 Kit ganasce freno senza ceppi / Brake shoes kit without linings

ø 410x200 F10 - F12 - F16

FM7 - FM10 - FM12

FH12 - FH16

FL6 - FL7 - FL10 - FL12

3090076

270828

272843

718682 Kit ganasce freno senza ceppi / Brake shoes kit without linings

ø 410x225 F10 - F12 - F16

FH12 - FH16

FL6 - FL7 - FL10

3090077

270829

272844

718252 Cilindro freni attuatore / Brake actuator

Impianto frenante Knorr-WAbco / KNORR-wAbCO Brake system

24 / 30” FH - FM

FH12 - FH16

FM9 - FM12

20524534

bS8500

K017119N00

9254813120

730525 Cuffia parapolvere / Seal

F10

FM12

NL10 - NL12

1696448

3090954

750938 Kit revisione pinza freno / Brake caliper, repair kit

Impianto frenante meritor / mERITOR Brake system

FM7-FM9-FM10-FM12

FH12-FH16

3092264

MCK1238

750939 Kit revisione pinza freno / Brake caliper, repair kit

Impianto frenante

meritor / mERITOR Brake system

85107913

MCK1139

750956 Kit revisione pinza freno post. SX

Rear brake caliper repair kit LH

Impianto frenante

meritor / mERITOR Brake system

FM7-FM9-FM10-FM12

FH12-FH16

85102096

MCK1112

750957 Kit revisione pinza freno post. DX

Rear brake caliper repair kit RH

Impianto frenante

meritor / mERITOR Brake system

FM7-FM9-FM10-FM12

FH12-FH16

85102095

MCK1111

750958 Kit revisione pinza freno ant. DX

Front brake caliper repair kit RH

Impianto frenante

meritor / mERITOR Brake system

FM7-FM9-FM10-FM12

FH12-FH16

85102093

MCK1113

727575 Leva registrabile comando freni post. D.

Slack-adjuster RH, rear

10 CAVE

SPLINES

F10 - F86 - F88 - F89

N12 - N86 - N88

351950

727574 Leva registrabile comando freni post. S.

Slack-adjuster LH, rear

10 CAVE

SPLINES

F10 - F86 - F88 - F89

N12 - N86 - N88

351949

727579 Leva registrabile comando freni post. D.

Slack-adjuster RH, rear

10 CAVE

SPLINES

F10

1505325-9

732095 Molla richiamo ganasce ant. e post. / Pull-off spring

F7 - F10 - F12 - N7 - N10 - N12

1586683-3

733071 Parapolvere per massa frenante / Dust cover

FH12 - FH16 - FH

FL6 - FL7 - FL10 - FL12

FM - FM7 - FM9 - FM10 - FM12

1629835

298

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

299

FRENI BR

AKES

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

volvo

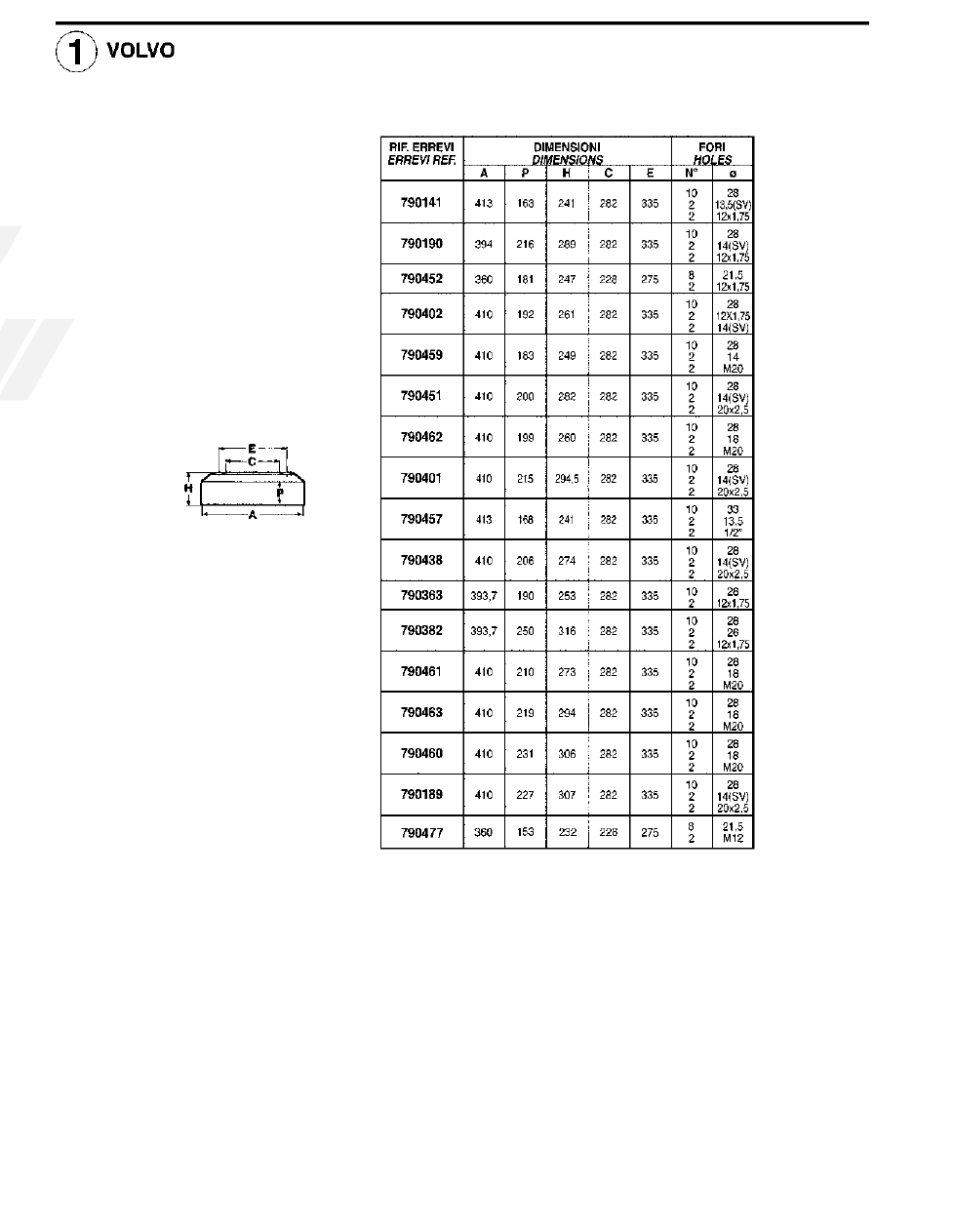

1 790141 Tamburo freni ant. / Front brake drum

F10-20 / N10-20

366865

1584129

2 790452 Tamburo freni ant. e post. / Front and rear brake drum

FL6 - FL612 - F614

6772133

3 790402 Tamburo freni ant. / Front brake drum

FL7 - FL10 - F12 - N10 - N12

1599009

4 790459 Tamburo freni ant. / Front brake drum

FL7-FL10-FL12FL16-F16

1599678

5 790451 Tamburo freni post. / Rear brake drum

FL7 - FL10 - F12

1599679

6 790462 Tamburo freni ant. / Front brake drum

F10-F12-F16-FL7-FL10-N10

N12 (3° asse)

1075306

3171744

7 790401 Tamburo freni post. / Rear brake drum

FL7 - FL10 - F10 - F12 - F16

N10 - N12

1599011

8 790457 Tamburo freni ant. / Front brake drum

F7-F10-F12-F88-F89-bus b59

352786

9 790438 Tamburo freni ant. / Front brake drum

F12 - FL10 (6x4)

F16 (3° Asse post.)

1599010

10 790363 Tamburo freni ant. / Front brake drum

F12 (6x4) - N7 - N12 - F10

1577439

11 790382 Tamburo freni post. / Rear brake drum

F12 Intercooler

1589429

12 790461 Tamburo freni ant. / Front brake drum

F12-FL10 (6x4)-F16 (3° asse)

1075307

3171745

13 790463 Tamburo freni post. / Rear brake drum

FL7-FL10-FL12-FL16-F10-F12-F16

N10-N12

1075309

3171747

14 790460 Tamburo freni post. / Rear brake drum

FL12-F12-N12

1075310

3171748

15 790189 Tamburo freni post. / Rear brake drum

F12 - N12

1599012-0

16 790477 Tamburo freni / Brake drum

FL6

1071112

volvo

ricAmbi per / SPARE PARTS FOR

AStrA

pag.

302 - 309

dAf

pag.

310 - 315

fiAt-iveco

pag.

316 - 317

iveco

pag.

316 - 393

iveco AutobuS

pag.

394 - 395

mAn

pag.

396 - 401

mercedeS

pag.

402 - 407

niSSAn

pag.

406 - 407

renAult

pag.

408 - 409

ScAniA

pag.

410 - 415

volvo

pag.

416 - 427

SoSpenSione / SUSPENSION

Spen

Sione

ENSION

302

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

303

SOSPENSIONE SU

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

AStrA

bm304f - bm305f - bm64.26 - bm64.30 - bm64.36
Hd7 (64.34 - 64.38 - 64.42 - 64.45 - 64.52)

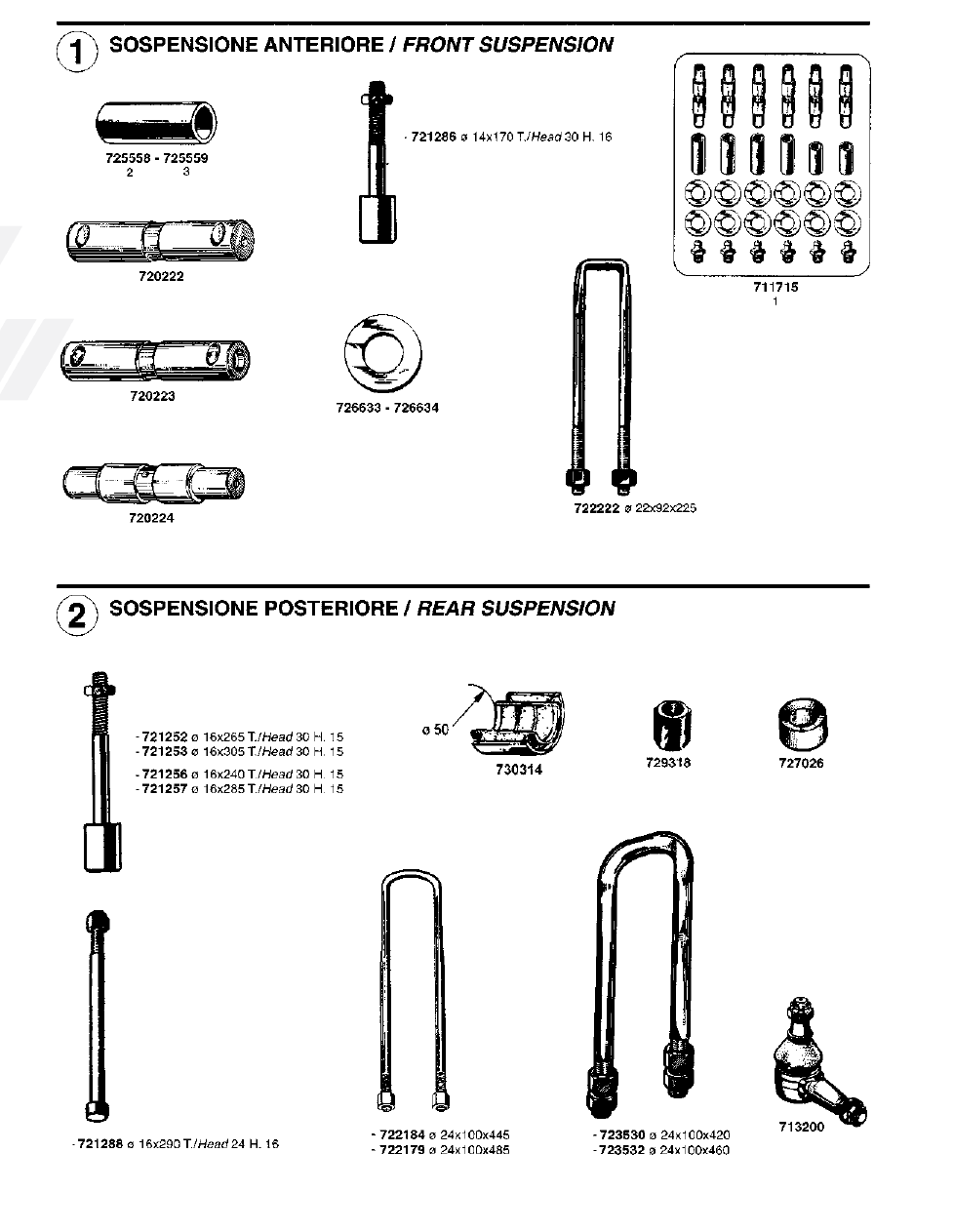

SoSpenSione Anteriore / FRONT SUSPENSION

1 711715 complessivo revisione balestra / Spring repair kit

bM64.26 - 64.30 - 64.36

HD7 (64.34-64.38-64.42-64.45-64.52)

2 725558 boccola occhio balestra / Spring eye bush

ø 38x50x90

115318

(ex 42543-

115330)

3 725559 boccola biscottino / Shackle bush

ø 38x50x87

55097

4 721286 bullone centrale c/dado Prol.

Centre bolt c/w nut

ø 14x170

T. / Head 30 H.16

HD7 (64.34-64.38-64.42-64.45-64.52)

5 720222 Perno balestra e biscottino - LATO POSTERIORE -

Spring and shackle pin, rear end

ø 38x154

bM304F -bM305F

55098

6 720223 Perno balestra - LATO ANTERIORE -

Spring pin, front end

ø 38x154 c/foro

in testa ø 20

bM304F -bM305F

104365

7 720224 Perno balestra e biscottino/ Spring and shackle pin

ø 30/38x154 bM64.26 - 64.30 - 64.36

HD7 (64.34-64.38-64.42-64.45-64.52)

150072

8 726633 Rondella rasamento occhio balestra

Spring eye washer

ø 38,5x68x1,5 bM304F -bM305F

55099

9 726634 Rondella rasamento occhio balestra

Spring eye washer

ø 30,5x68x1,5 bM64.26 - 64.30 - 64.36

HD7 (64.34-64.38-64.42-64.45-64.52)

150084

10 722222 Staffa QUADRA PIATTA c/dadi / U bolt c/w nuts

ø 22x92x225 HD7 (64.34-64.38-64.42-64.45-64.52)

151138

SoSpenSione poSteriore / REAR SUSPENSION

11 721252 bullone centrale c/dado / Centre bolt c/w nut

ø 16x265 T./Head 30 H.15 bM304F -bM305F

103552

12 721253 bullone centrale c/dado / Centre bolt c/w nut

ø 16x305 T./Head 30 H.15 bM304F -bM305F

102449

13 721256 bullone centrale c/dado / Centre bolt c/w nut

ø 16x240 T./Head 30 H.15 bM64.26 - 64.30 - 64.36

111354

14 721257 bullone centrale c/dado / Centre bolt c/w nut

ø 16x285 T./Head 30 H.15 bM64.26 - 64.30 - 64.36

111356

15 721288 bullone centrale c/dado PROL. / Centre bolt c/w nut

ø 16x290 T./Head 24 H.16 HD7 (64.34-64.38-64.42-64.45-64.52)

16 729318 Dado bombato per staffa bal. / U bolt nut

HD7 (64.34-64.38-64.42-64.45-64.52)

170751

17 727026 Distanziale bombato per dado staffa / Spacer

HD7 (64.34-64.38-64.42-64.45-64.52)

170750

18 730314 Semiboccola barra stabilizzatrice / Stabilizer bar half-bushing

ø int. 50

HD7 (64.34-64.38-64.42-64.45-64.52)

110378

19 723530 Staffa Semitonda c/dadi e controdadi / U bolt c/w nuts

ø 24x100x420 bM304F -bM305F

100851

20 723532 Staffa Semitonda c/dadi e controdadi / U bolt c/w nuts

ø 24x100x460 bM304F -bM305F

100850

21 722184 Staffa Semitonda PIATTA c/dadi / U bolt c/w nuts

ø 24x100x445 HD7 (64.34-64.38-64.42-64.45-64.52)

115049

22 722179 Staffa Semitonda PIATTA c/dadi / U bolt c/w nuts

ø 24x100x485 HD7 (64.34-64.38-64.42-64.45-64.52)

116028

23 713200 Testa a snodo fiss. barra stabilizzatrice / Stabilizer bar ball joint

HD7 (64.34-64.38-64.42-64.45-64.52)

110382

AStrA

Content .. 17 18 19 20 ..
