Errevi catalogo generale (2017) - 20

304

7

11

12

3

18 -

722750

16 -

722747

17 -

722748

4

5

6

15

8

9

10

13

14

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

305

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

AStrA

Hd8 (4x2 - 4x4 - 6x4 - 6x6 - 8x4)
Hd9 (4x2 - 4x4 - 6x4 - 6x6 - 8x4 - 8x6 - 8x8)

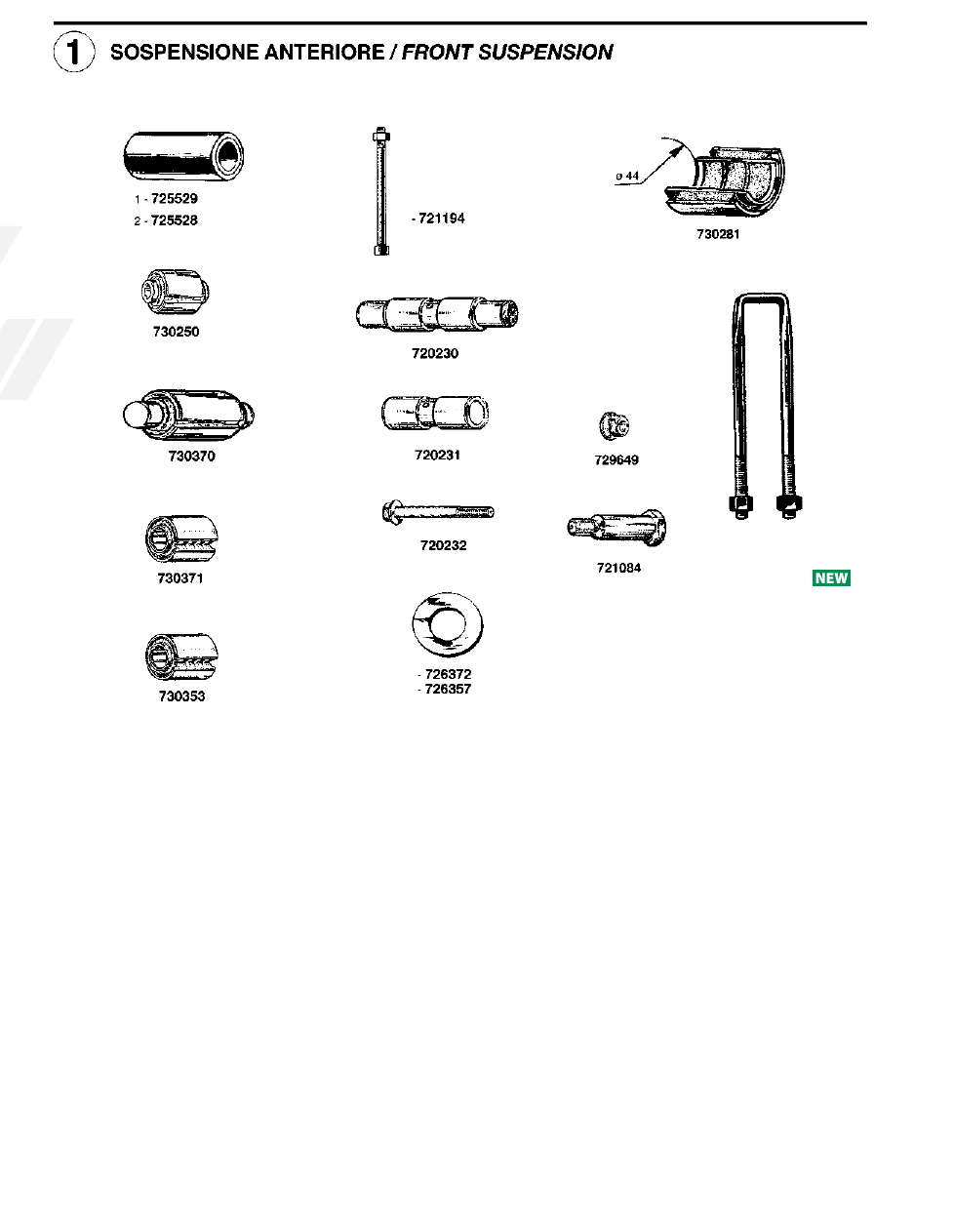

SoSpenSione Anteriore / FRONT SUSPENSION

1 725529 boccola balestra - LATO ANTERIORE

Spring eye bush (rear end)

ø 37x60x87 HD8 (4x2-4x4-6x4-6x6-8x4)

HD9 48.48 - HD9 (8x8)

131365

98343246

2 725528 boccola balestra c/ragnatura - LATO POSTERIORE

Spring eye bush (rear end)

ø 37x60x87 HD8 (4x2-4x4-6x4-6x6-8x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

184414

500437318

3 730250 boccola elastica per tirante barra stabilizzatrice / Rubber bush

ø 28x50x62,2 HD8 (4x2-4x4-6x4-6x6-8x4)

HD9 (6x6-8x4-8x6-8x8)

8162306

4 730370 boccola elastica completa di perno - LATO ANTERIORE

Spring pin bush (front end)

ø est. 62,5 HD8 (8x4)

131539

5 730371 boccola elastica - LATO POSTERIORE / Spring bush (rear end)

ø 20,5x62,8x109 HD8 (8x4)

131539

6 730353 boccola elastica - LATO POSTERIORE

Spring bush (rear end)

ø 36x61,2x90 HD8 (8x4) 2° asse

124571

2997221

7 721194 bullone centrale c/dado / Centre bolt c/w nut

ø 14x165 T21

H14

HD8 (4x2-4x4-6x4-6x6-8x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

131363

8 720230 Perno balestra - LATO ANTERIORE / Spring pin, front end

ø 30x37x154 HD8 (4x2-4x4-6x4-6x6-8x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

184511

98184511

9 720231 Perno balestra - LATO POSTERIORE / Spring pin (rear end)

ø 23x37x109 HD8 (4x2-4x4-6x4-6x6-8x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

183573

98183573

10 720232 Perno fissaggio balestra / Spring pin

ø 20x165

HD8 (4x2-4x4-6x4-6x6-8x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

184421

98184421

11 729649 Dado aut. per perno / Nut

M20x2,5

HD8 (4x2-4x4-6x4-6x6-8x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

124569

16750721

12 721084 Perno ancoraggio barra stabilizzatrice / Stabilizer bar pin

ø 28x62

HD8 (4x4-6x6)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

124599

42120135

13 726372 Rondella rasamento occhio balestra

Spring washer

ø 37x68x4,5 HD8 (4x2-4x4-6x4-6x6-8x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

500434945

(ex 184513)

14 726357 Rondella rasamento occhio balestra / Spring washer

ø 37x88x3,5 HD8 (8x4) 2° asse

124570

15 730281 Semiboccola barra stabilizzatrice / Stabilizer bar half-bushing

ø int. 44

HD8 (4x2-4x4-6x4-6x6-8x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

124563

5949782585

16 722747 Staffa balestra QUADRA PIATTA c/dadi - LATO ANTERIORE

U Bolt c/w nuts (front end)

ø 20x90x270 HD8 (4x2-6x4-8x4)

HD9 (4x2-6x4-8x4)

184420

98184420

17 722748 Staffa balestra QUADRA PIATTA c/dadi - LATO POSTERIORE

U Bolt c/w nuts (rear end)

ø 20x90x220 HD8 (4x2-6x4-8x4)

HD9 (4x2-6x4-8x4)

184418

98184418

18 722750 Staffa balestra QUADRA PIATTA c/dadi / U Bolt c/nuts

ø 20x90x390 HD8 (4x4-6x6)

HD9 (4x4-4x6-8x6-8x8)

500402647

AStrA

306

1

2

3

13

14

6

7

20

15

19

18

16

17

21

22

23

11

12

4
5

8
9

10

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

307

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

AStrA

Hd8 (4x2 - 4x4 - 6x4 - 6x6 - 8x4)
Hd9 (4x2 - 4x4 - 6x4 - 6x6 - 8x4 - 8x6 - 8x8)

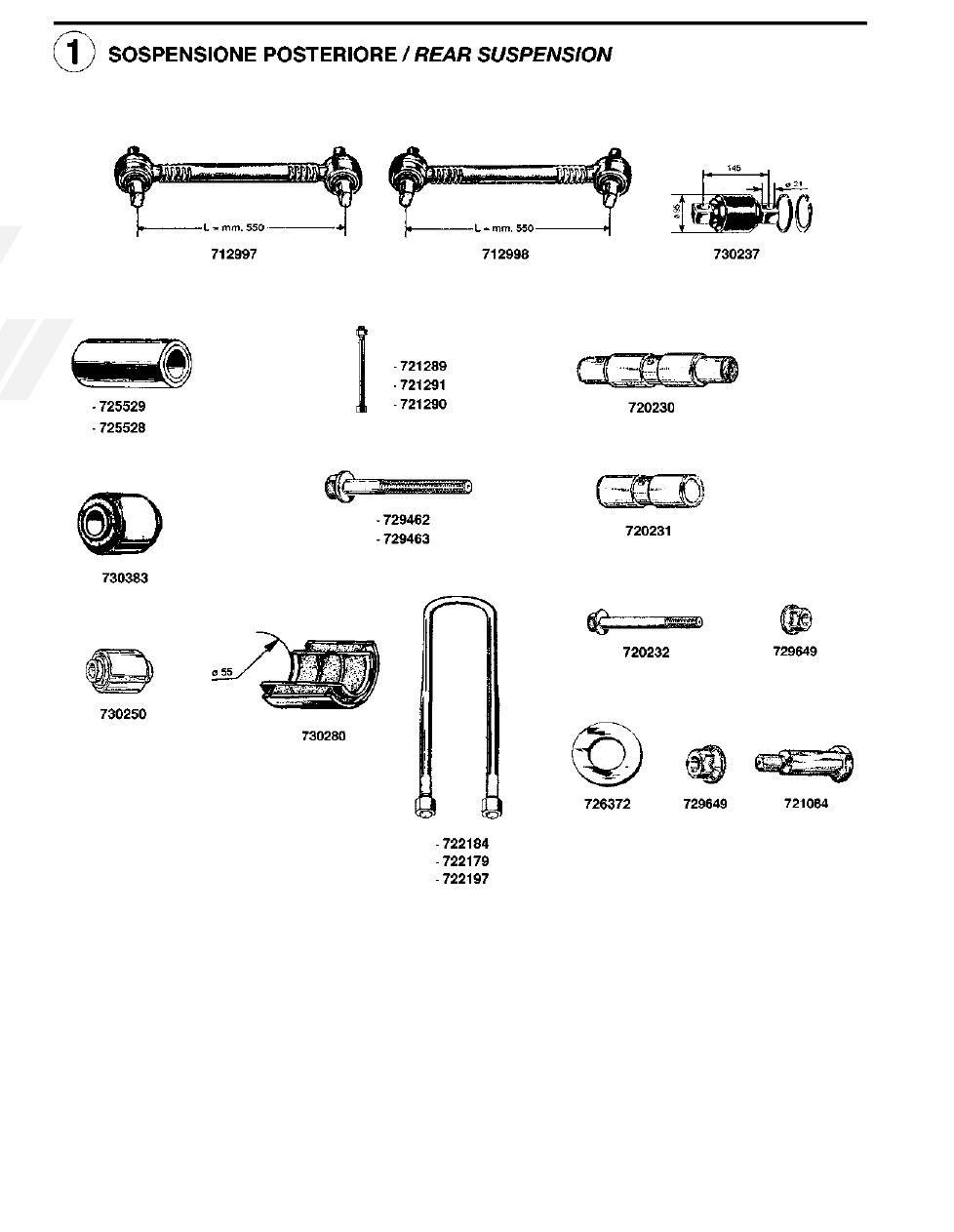

SoSpenSione poSteriore / REAR SUSPENSION

1 712997 barra di reazione / Torque arm

L= 550

HD8 (6x4-8x4)

175809

2 712998 barra di reazione con perni inclinati / Torque arm

L= 550

HD8 (6x6)

175810

3 730237 Kit revisione barra di reazione / Torque arm repair kit

HD8 (6x4-8x4-6x6)

-

4 725529 boccola balestra - LATO ANTERIORE

Spring eye bush (rear end)

ø 37x60x87

HD8 (4x2-4x4)

HD9 (8x8)

131365

98343246

5 725528 boccola balestra c/ragnatura - LATO POSTERIORE

Spring eye bush (rear end)

ø 37x60x87

HD8 (4x2-4x4)

HD9 (4x2-4x4)

184414

500437318

6 730383 boccola elastica barra stabilizzatrice

Silentblock, stabilizer bar

ø 28x60x44/50 HD8 (4x2-4x4)

HD9 (4x2-4x4)

41218902

(ex 500336108)

7 730250 boccola elastica per tirante barra stabilizzatrice / Rubber bush

ø 28x50x62,2

HD8

8162306

8 721289 bullone centrale c/dado / Centre bolt c/w nut

ø 16x195 T24 H16

HD8 (6x4-6x6-8x4)

HD9 (6x4-6x6-8x4)

131356

9 721291 bullone centrale c/dado / Centre bolt c/w nut

ø 16x280 T24 H16

HD8 (6x4-8x4) - HD9 (6x4-8x4)

133134

10 721290 bullone centrale c/dado / Centre bolt c/w nut

ø 16x220 T30 H12

HD8 (6x4-8x4) - HD9 (6x4-8x4)

118417

11 729462 bullone fissaggio supporto barra / Bolt

ø 20x235

HD8 (6x4-8x4) - HD9 (6x4-8x4)

185429

98185429

12 729463 bullone fissaggio supporto barra / Bolt

ø 20x295

HD8 (6x6) - HD9 (6x6-8x6-8x8)

185430

98185430

13 720230 Perno balestra - LATO ANTERIORE / Spring pin, front end

ø 30x37x154

HD8 (4x2-4x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

184511

98184511

14 720231 Perno balestra - LATO POSTERIORE / Spring pin (rear end)

ø 23x37x109

HD8 (4x2-4x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

183573

98183573

15 720232 Perno fissaggio balestra / Spring pin

ø 20x165

HD8 (4x2-4x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

184421

98184421

16 729649 Dado aut. per perno

M20x2,5

HD8 (4x2-4x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

124569

16750721

17 721084 Perno ancoraggio barra stabilizzatrice / Stabilizer bar pin

ø 28x62

HD8 (4x2-4x4) - HD9 (4x2-4x4)

124599

42120135

18 729649 Dado aut. per perno

M20x2,5

HD8 (4x2-4x4) - HD9 (4x2-4x4)

124569

16750721

19 726372 Rondella rasamento occhio balestra

Spring washer

ø 37x68x4,5

HD8 (4x2-4x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

500434945

(ex 184513)

20 730280 Semiboccola barra stabilizzatrice / Stabilizer bar half-bushing

ø int. 55

HD8 (4x2-4x4-6x4-6x6-8x4)

HD9 (4x2-4x4-6x4-6x6-8x4-8x6-8x8)

124602

5949782586

21 722184 Staffa balestra SEMITONDA PIATTA c/dadi / U bolt c/w nuts

ø 24x100x445

HD8 (6x4-8x4) - HD9 (6x4-8x4)

115049

22 722179 Staffa balestra SEMITONDA PIATTA c/dadi / U bolt c/w nuts

ø 24x100x485

HD8 (6x4-8x4) - HD9 (6x4-8x4)

116028

23 722197 Staffa balestra SEMITONDA PIATTA c/dadi / U Bolt c/w nuts

ø 24x100x520

HD8 (6x4-6x6-8x4)

HD9 (6x4-6x6-8x4-8x6-8x8)

118499

42052372

AStrA

308

- HD9

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

309

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

AStrA

Hd7 (64.34 - 64.38 - 64.42 - 64.45 - 64.52)

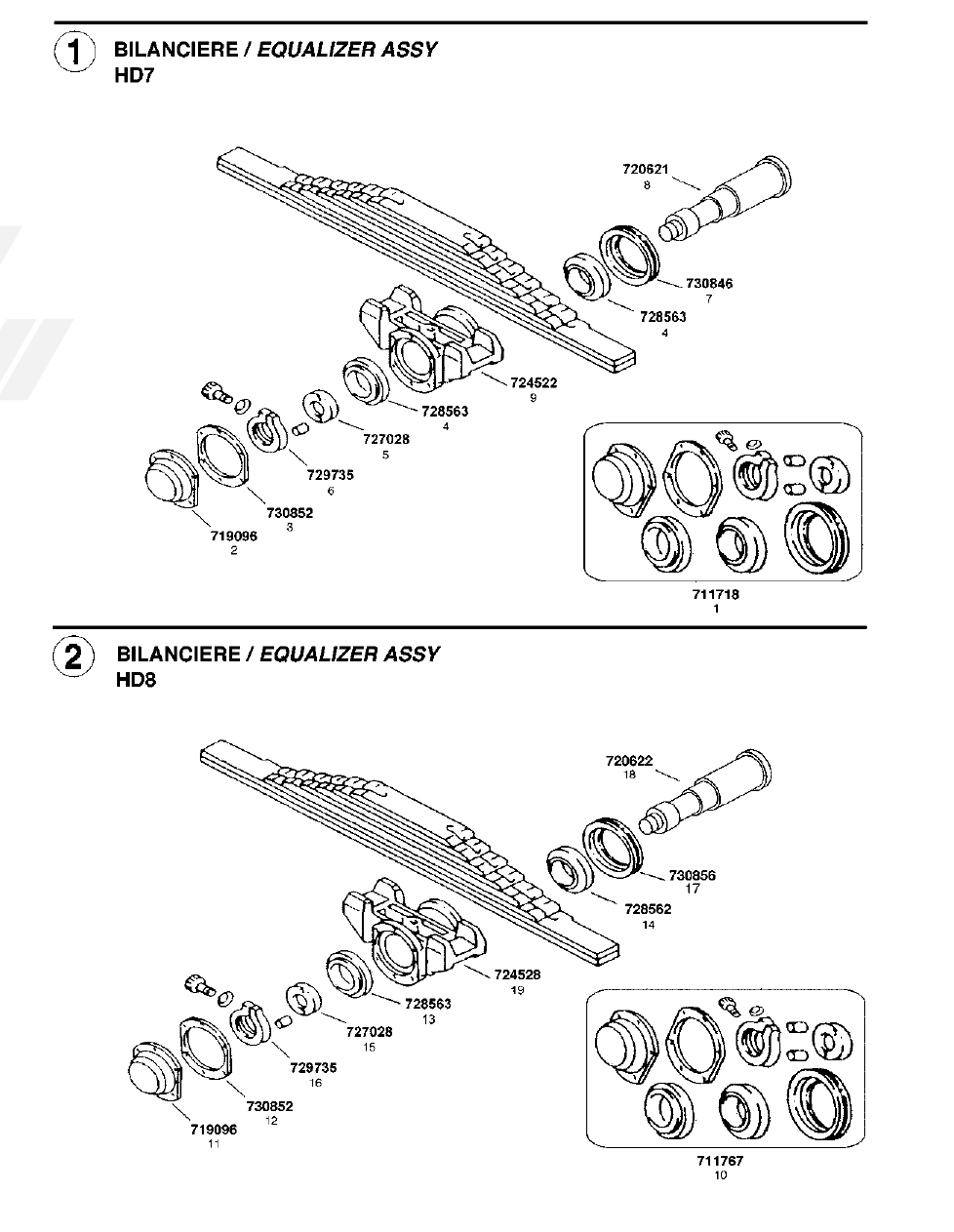

bilAnciere / EqUALIZER ASSy

1 711718 Serie completa revisione bilanciere composta da:

Rocker beam repair kit, inclusive of:

-

2 719096 (1) Calotta / Cup

185181

3 730852 (1) Guarnizione calotta / Gasket

ø 170x210x2

185564

4 728563 (2) Cuscinetto esterno / Outer bearing

ø 110x160x37

180527

5 727028 (1) Distanziale / Spacer

ø 61x124x10

180513

6 729735 (1) Ghiera perno centrale / Locknut

M60x2 H=27

178479

7 730846 (1) Guarnizione adiprene / Gasket

ø 181x197x14

35099

(1) Vite per ghiera / Locknut screw

M12x45

7285

(1) Rondella zigrinata / Spring eye washer

ø 13x17,6x1

-

(2) Spina cilindrica / Pin

ø 10x18

-

8 720621 Perno centrale bilanciere

Rocker-beam pin

ø 110x360

180510

9 724522 Supporto centrale bilanciere

Trunnion

182738

Hd8 (6x4 - 6x6 - 8x4)
Hd9 (6x4 - 6x6 - 8x4)

bilAnciere / EqUALIZER ASSy

10 711767 Serie completa revisione bilanciere composta da:

Rocker beam repair kit, inclusive of:

-

11 719096 (1) Calotta / Cup

185181

98185181

12 730852 (1) Guarnizione calotta / Gasket

ø 170x210x2

185564

98185564

13 728563 (1) Cuscinetto esterno / Outer bearing

ø 110x160x37

180527

98180527

14 728562 (1) Cuscinetto interno / Inner bearing

ø 120x180x38

124612

8138308

15 727028 (1) Distanziale / Spacer

ø 61x124x10

180513

98180513

16 729735 (1) Ghiera perno centrale / Locknut

M60x2 H=27

178479

500421623

17 730856 (1) Guarnizione adiprene / Gasket

ø 181x197x14

185196

98165196

98185196

(1) Vite per ghiera / Locknut screw

M12x45

7285

(1) Rondella zigrinata / Spring eye washer

ø 13x17,6x1

-

(2) Spina cilindrica / Pin

ø 10x18

-

18 720622 Perno centrale bilanciere

Rocker-beam pin

ø110,2x120x361,5

184614

98184614

19 724528 Supporto centrale bilanciere

Trunnion

184858

98184858

AStrA

310

4

ø 85

712868

7

5

8

9

6

11

12

16

24

25

26

31 -

14

15

711055

10

730916

726141

13

27

726095

730972

17

730906

18

19

21 -

730937

20 -

730938

22 -

730960

23 -

730961

28 -

726142

29 -

730904

30 -

730903

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

311

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

dAf

SoSpenSioni / SUSPENSIONS

1 712973 barra di reazione angolare

Angle torque arm

65CF - 75CF - 85CF

95XF - XF95

80521

1361651

1368270

1390932

1617096

276875

2 730206 Kit revisione barra angolare - pArte centrAle

Angle torque arm repair kit

65CF - 75CF - 85CF - 95XF - XF95

691704

3 730200 Kit revisione barra angolare - pArte lAterAle

Angle torque arm repair kit

65CF - 75CF - 85CF - 95XF - XF95

693778

4 730451 Kit revisione barra di reazione

Torque arm repair kit

65CF-75CF-85CF

CF65-CF75-CF85 - 95XF

698724

5 712989 barra di reazione / Torque arm

L = 612 mm 65CF - 75CF - 85CF - 95XF

CF65-CF75-CF85

LF55 - XF95 - XF105

0267743

1361649

1361650

1656428

6 730442 Kit revisione barra di reazione

Torque arm repair kit

65CF-75CF-85CF

95XF

513757

691709

7 712868 barra di reazione / Torque arm

L= 390 mm 75CF - 95XF

CF75 - CF85 - XF95 - XF105

1261101

8 730191 Kit revisione barra con perno / Torque arm repair kit c/w pin

1271124

9 730200 Kit revisione barra angolare - pArte lAterAle

Angle torque arm repair kit

65CF - 75CF - 85CF - 95XF - XF95

693778

10 711055 Complessivo revisione balestra anteriore / Spring repair kit, front

CF65 - CF75 - CF85 - LF55

XF95 - XF105

0389071S1

11 730240 Kit revisione barra angolare (649819-658102) - pArte centrAle -

Angle torque arm repair kit

696320

12 730450 Kit revisione barra di reazione

Torque arm repair kit

LF55 - CF65-CF75-CF85

95XF - XF95-XF105

1376729

13 730916 Kit revisione barra di reazione / Torque arm repair kit

75CF - 85CF - CF75/85 - XF95/105

689748

14 730186 Kit revisione barra angolare (658102) e barra di reazione (658104)

Angle torque arm repair kit

689749

15 730201 Kit revisione barra / Torque arm repair kit

F2100-2300-2500-2700-3200-3300

691703

16 730443 Kit revisione barra di reazione / Torque arm repair kit

65CF-75CF-85CF-95XF

696321

17 730972 Kit revisione barra di reazione / Torque arm repair kit

75CF - 95XF - CF75 - CF85 - XF95

XF105

689761

18 730906 boccola in gomma ammortizzatore / Shockabsorber rubber bush

ø 20x50x21 LF45 - LF55

1620344

19 726095 boccola ammortizzatore anteriore / Shockabsorber bush, front

ø 26x31x52,5 CF65 - CF75 - CF85 - LF55 - XF95

XF105

0679253

20 730938 boccola elastica occhio balestra / Silentblock

ø est. / out. 45 LF45

1401681

21 730937 boccola elastica balestra anteriore / Silentblock

ø 16,5x45x82 LF45 - LF55

1401539

22 730960 boccola elastica balestra / Silentblock

ø 18,75x52x97 LF55 - CF65

1401489

23 730961 boccola elastica balestra / Silentblock

ø est 52

L= 157,5

LF55 - CF65

1401487

24 730350 boccola elastica occhio balestra anteriore / Silentblock

ø 24,2x63x86 65CF - 75CF - 85CF

LF55 - CF75 - CF85

1357764

25 730351 boccola elastica occhio balestra anteriore / Silentblock

ø 24,2x63x106 65CF - 75CF - 85CF

CF65 - CF75 - CF85

1368283

26 730354 boccola elastica occhio balestra / Silentblock

ø20x60x60

1283618

27 726141 boccola balestra anteriore / Spring bush, front

ø 37x48,5x75,5 75CF - 85CF - 95XF - CF75 - CF85

XF95 - XF105

0092960

28 726142 boccola balestra / Spring bush

ø 32x37x53 CF75 - CF85 - XF95 - XF105

0092961

29 730904 boccola balestra / Spring eye bush

ø 31x39x75 95FA - 95FAC - 95FAD

95FAT - 95XF

679254

30 730903 boccola balestra / Spring eye bush

ø 37x49x95 95FA - 95FAC - 95FAD

266411

31 730372 boccola elastica occhio balestra

Silentblock

ø 24x61,2x86 CF75 - CF85

XF95-XF105

1671219

dAf

312

1 -

722079  ø 16x80x165

2 -

722080  ø 16x80x180

11 -

722088  ø 22x100x220

10 -

722087  ø 22x92x440

3 -

722081  ø 20x77x350

4 -

722082  ø 20x77x370

5 -

722083  ø 20x77x445

6 -

722089  ø 20x92x160

7 -

722084  ø 22x92x440

8 -

722085  ø 24x146x265

9 -

722086  ø 24x156x290

730962

14

730905

17

730934

23

727414

730943

30

31

730933

20

730935

21

730941

22

18 -

711848

730963

15

729629

729629

13

13

727400

12

16

RICAMBI PER BARRA STABILIZZATRICE

Stabilizer bar PartS

DAF

730940

24

25

28

27

26

730446

29

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

313

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

dAf

SoSpenSioni / SUSPENSIONS

1 722079 Staffa balestra TONDA c/dadi / U-bolt c/w nuts

ø 16x80x165 Serie LF / Series

1706302

2 722080 Staffa balestra TONDA c/dadi / U-bolt c/w nuts

ø 16x80x180 Serie LF / Series

1706303

3 722081 Staffa balestra SEMITONDA PIATTA c/dadi / U-bolt c/w nuts

ø 20x77x350 Serie LF / Series

1706309

4 722082 Staffa balestra SEMITONDA PIATTA c/dadi / U-bolt c/w nuts

ø 20x77x370 Serie LF / Series

1706308

5 722083 Staffa balestra SEMITONDA PIATTA c/dadi / U-bolt c/w nuts

ø 20x77x445 Serie LF / Series

1706311

6 722089 Staffa balestra SEMITONDA PIATTA c/dadi / U-bolt c/w nuts

ø 20x92x160 Serie XF / Series

Serie CF / Series

1849356

7 722084 Staffa balestra SEMITONDA PIATTA c/dadi / U-bolt c/w nuts

ø 22x92x440 Serie LF / Series

1706313

8 722085 Staffa balestra SEMITONDA PIATTA c/dadi / U-bolt c/w nuts

ø 24x146x265 Serie XF / Series

Serie CF / Series

0593707

9 722086 Staffa balestra SEMITONDA PIATTA c/dadi / U-bolt c/w nuts

ø 24x156x290 Serie XF / Series

Serie CF / Series

0529939

(ex 1209785)

10 722087 Staffa balestra SEMITONDA c/dadi / U-bolt c/w nuts

ø 22x92x210 Serie LF / Series

1706300

11 722088 Staffa balestra SEMITONDA c/dadi / U-bolt c/w nuts

ø 22x100x220 Serie XF / Series

Serie CF / Series

0539023

0672340

12 727400 Tirante per balestra / Control rod

M22x1,5

L=395

75CF - 85CF - 95XF

1332634

13 729629 Dado per tirante / Nut

M22x1,5

H=31

75CF - 85CF - 95XF

652575

14 730962 Tassello distanziale per foglia balestra, anteriore

Spring buffer, front

65CF-75CF-85CF

CF65-CF75-CF85-XF95-XF105

1628826

1656439

15 730963 Tassello distanziale per foglia balestra, posteriore

Spring buffer, rear

CF75-CF85-XF95-XF105

1628828

1656440

16 730093 Tassello elastico per balestra / Spring core

F75 - F85 - F95

CF75 - CF85 - XF95 - XF105

75CF - 85CF - 95XF

1699564

1779767

ricAmbi per bArrA StAbilizzAtrice / STAbILIZER bAR PARTS

17 730905 boccola elastica per barra stabilizzatrice / Stabilizer bar, bush

ø 48x83/93x75 65CF - 75CF - 85CF - 95XF

CF65 - CF75 - CF85

1323838

18 711848 complessivo revisione barra stabilizzatrice ant.

Stabilizer bar, repair kit

composto da / Complete with:

LF45 - LF55

1400396S

(1) bullone / Bolt

M16x2

-

(2) Rondella / Washer

ø16,5x44x4

-

19 730939 (1) boccola elastica barra stabilizz. ant. / Bush

ø 17x36,70x48

1400396

20 730933 Perno gommato barra stabilizzatrice ant. / Stabilizer bar, pin

ø 41,5

Int. / Cent.

dist. 130

LF45

1402564

21 730935 Semiboccola barra stabilizzatrice ant. / Stabilizer bar, half bushing ø int. / inn. 40 LF45

1402572

1402579

22 730941 Semiboccola barra stabilizzatrice ant. / Stabilizer bar, half bushing ø int. / I.D. 33 LF45

1700604

23 730934 Semiboccola barra stabilizzatrice ant. / Stabilizer bar, half bushing ø int. / I.D. 35 LF45

1402571

1405078

24 730940 Semiboccola barra stabilizzatrice / Stabilizer bar, half bushing

ø int. / I.D. 38 LF45

1700605

25 730448 Silentblock per braccio barra stabilizzatrice anteriore

Silentblock, front stabilizer bar

ø 16x46,5x26/50 65CF - 75CF - 85CF

CF65 - CF75 - CF85 - 95XF

1273279

1287999

26 730444 Silentblock per braccio barra stabilizzatrice posteriore

Silentblock, rear stabilizer bar

ø 20x55x56 65CF - 75CF - 85CF

95XF

295726

27 730445 Silentblock barra stabilizzatrice anteriore

Silentblock, front stabilizer bar

ø 43x61,5x60 75CF - 85CF

CF75 - CF85 - 95XF - XF95

1732887

(ex 1291233)

28 730447 Silentblock barra stabilizzatrice posteriore

Silentblock, rear stabilizer bar

ø 57x85x60 65CF - 75CF - 85CF

95XF

558864

29 730446 Silentblock barra stabilizzatrice posteriore

Silentblock, rear stabilizer bar

ø 65x84x60 95XF

366351

30 727414 Supporto per barra stabilizzatrice / Stabilizer bar, bracket

LF45

1402570

1409109

31 730943 Tassello elastico fiss. barra stabilizz. / Rubber buffer

ø int. / inn. 25

LF45

1401850

dAf

314

BILANCIERE / eQUalizer aSSY

711214

4

724545

3

724546

2

726098

1

726098

1

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

315

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

dAf

bilAnciere / EqUALIZER ASSy

1 726098 boccola supporto bilanciere / Bush

ø 72x78x55 75CF - 85CF - 95XF

CF75 - CF85 - XF95 - XF105

0653262

2 724546 Coperchio per supporto centrale bilanciere / Trunnion cover

75CF - 85CF - 95XF

CF75 - CF85 - XF95 - XF105

0653261

3 724545 Supporto centrale bilanciere / Trunnion

75CF - 85CF - 95XF

CF75 - CF85 - XF95 - XF105

0073259

4 711214 Serie completa revisione bilanciere (1 sola PARTE)

Equalizer repair kit (SINGLE)

75CF - 85CF - 95XF

CF75 - CF85 - XF95 - XF105

0653262S

dAf

316

13

13

5

6

7

8

9

10

11

12

14

730928

15

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

317

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

fiAt - iveco

ducAto

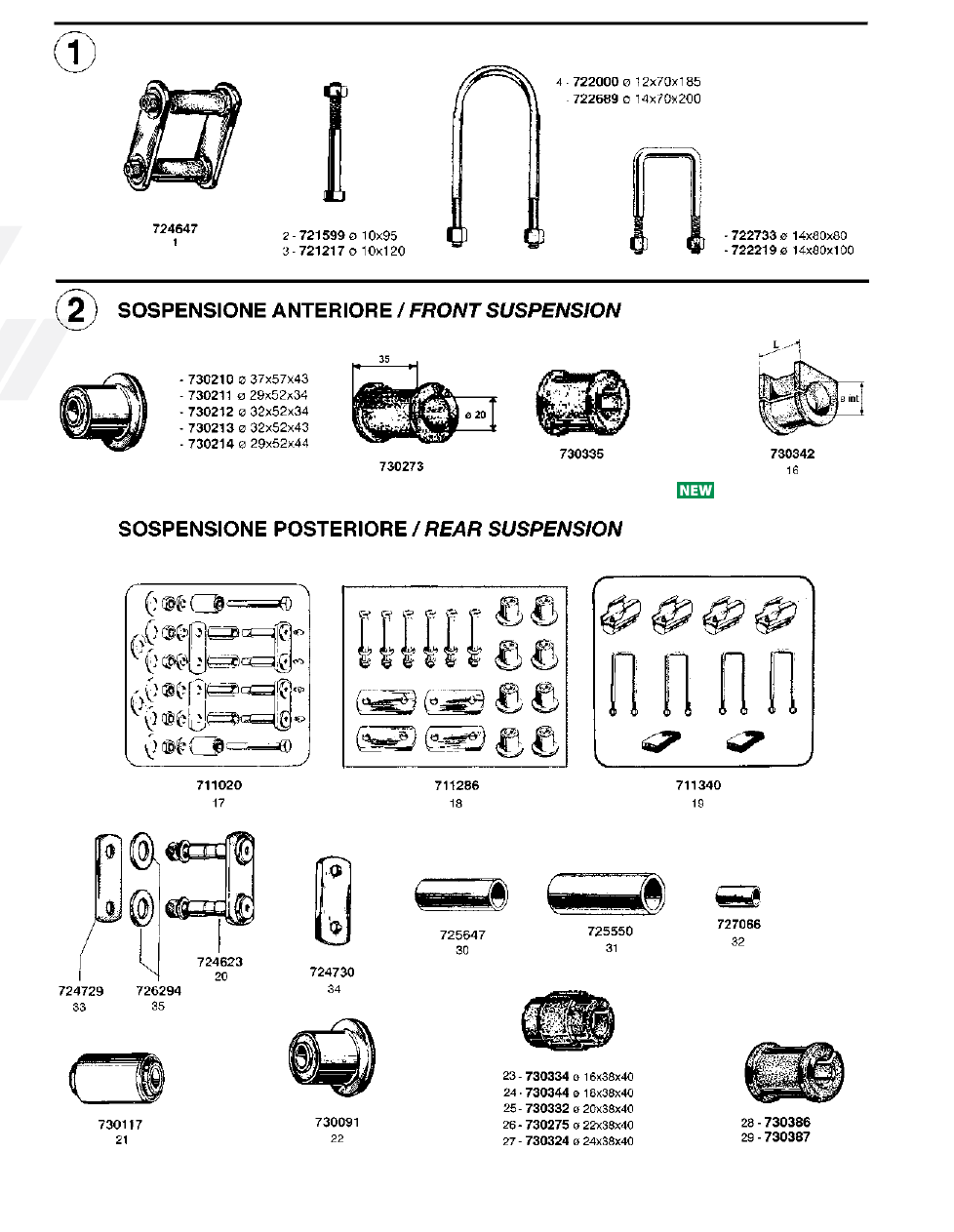

1 724647 biscottino compl. di piastra  / Shackle c/w plate

7763866

4479223

(4015357)

2 721599 bullone centrale post. c/dado / Centre bolt c/w nut

ø10x95 T./H 20x6

-

3 721217 bullone centrale post. c/dado / Centre bolt c/w nut

ø10x120 T./H 20x6

-

4 722000 Staffa post. Tonda Piatta c/dadi  1

a

 Serie / U bolt c/w nuts

ø 12x70x185

-

5 722689 Staffa post. Tonda Piatta c/dadi  U. Tipo / U bolt c/w nuts

ø  14x70x200

-

6 722733 Staffa post. Quadra c/dadi / U bolt c/w nuts

ø 14x80x80

-

7 722219 Staffa balestra QUADRA c/dadi / U bolt c/w nuts

ø 14x80x100

-

iveco

dAilY-grintA (30.8-30.9-32.8-35.8-40.8)

neW dAilY      (30.8 - 35.8 - 40.8)

turbo dAilY  (30.10 - 35.10 - 35.12 - 40.10 - 45.10 - 49.10 - 49.12)

SoSpenSione Anteriore / FRONT SUSPENSION

(trAverSA / CROSS mEmbER)

8 730210 boccola elastica - U. Serie / Rubber bush

ø 37x57x43   NEW DAILY - TURbO DAILY

504277460

(ex 93810239)

9 730211 boccola elastica - 1

a

 Serie / Rubber bush

ø 29x52x34   DAILY-GRINTA

1391347

10 730212 boccola elastica - 2

a

 Serie / Rubber bush

ø 32x52x34  DAILY-GRINTA

1391348

11 730213 boccola elastica - U. Serie / Rubber bush

ø 32x52x43   NEW DAILY - TURbO DAILY

93807641

12 730214 boccola elastica - U. Serie / Rubber bush

ø 29x52x44   NEW DAILY - TURbO DAILY

504277459

(ex 93807640)

13 730273 boccola elastica fiss. barra stabilizzatrice / Rubber bush

ø 20x48x35 NEW DAILY - TURbO DAILY

35.11 - 49.11 DAILY CNG

93802248

14 730335 boccola elastica fiss. barra stabilizzatrice / Rubber bush

ø 35 x 34,5 59.12 TURbODAILY - 59.11 DAILY CNG

8585819

15 730928 Tampone paracolpo / Rubber pad

NEW DAILY 30.8 - 35.8/.10 - 45.10 - 49.10

TURbO DAILY 30.10 - 35.10/.12 -

49.10/.12

DAILY CNG 35.11-49.11-59.11

93803299

16 730342 Tassello elastico fiss. barra stabilizzatrice / Rubber buffer

ø 32 x 70

49.12 TURbODAILY

8558110

SoSpenSione poSteriore / REAR SUSPENSION

17 711020 complessivo revisione balestre / Spring repair kit

DAILY-GRINTA

-

18 711286 complessivo revisione balestre / Spring repair kit

NEW DAILY - TURbO DAILY

-

19 711340

complessivo applicazione balestrini c/ supporti da saldare

helper spring repair kit (welded type)

30.8-32.8-35.8-40.8-30.10-35.10

40.10

-

20 724623 biscottino completo  1

a

 Serie / Shackle assy

DAILY-GRINTA  - TURbO DAILY

93802559

21 730117 boccola elastica (lato ant.) 1

a

 Serie / Rubber bush (front end)

ø 16x38,6x72  DAILY-GRINTA  - TURbO DAILY

93800193

22 730091 boccola elastica balestra e supporto  u.t. / Rubber bush

ø 16x40x35 NEW DAILY - TURbO DAILY

93808935

23 730334 boccola elastica braccio oscillante / Rubber bush

ø 16x32/38x40 DAILY - NEW DAILY - TURbODAILY 93803960

24 730344 boccola elastica braccio oscillante / Rubber bush

ø 18x32/38x40 NEW DAILY - TURbO DAILY

DAILY CNG

8581022

25 730332 boccola elastica braccio oscillante / Rubber bush

ø 20x32/38x40 40.8 DAILY - DAILY DUTY

NEW DAILY - TURbO DAILY

93802631

26 730275 boccola elastica braccio oscillante / Rubber bush

ø 22x38x40 NEW DAILY - TURbO DAILY

93801624

27 730324 boccola elastica braccio oscillante / Rubber bush

ø 24x38x40 NEW DAILY - TURbO DAILY

DAILY DUTY - DAILY CNG

93801623

28 730386 boccola elastica fissaggio barra stabilizzatrice / Rubber bush

ø 26x57x62 TURbODAILY 59.12

93814617

29 730387 boccola elastica fissaggio barra stabilizzatrice / Rubber bush

ø 28x57x62 TURbODAILY 59.12

93814618

30 725647 boccola (lato post.) 1

a

 Serie / Spring eye bush (rear end)

ø 38x24x59   DAILY-GRINTA

93802560

31 725550 boccola (lato post.) u.t. / Spring  bush (rear end)

ø 24x30x60 DAILY-GRINTA

93804949

(ex 93806388)

32 727066 Distanziale per boccola / Distance piece

ø 16x24x40 NEW DAILY - TURbO DAILY

DAILY DUTY  - DAILY CNG

93801625

33 724729 Piastra biscottino / Shackle plate

DAILY-GRINTA

93802557

34 724730 Piastra biscottino / Shackle plate

NEW DAILY - TURbO DAILY

93808940

35 726294 Rondella biscottino 1

a

 Serie / Thrust washer

ø 24x50x3 DAILY-GRINTA  - TURbO DAILY

93804900

fiAt/iveco - iveco

318

3

23

24

25

730977

730978

1

2

725059

20

21

26

22

29

30

730918

27

730922

28

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

319

SOSPENSIONE SU

SP

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

dAilY-grintA  (30.8-30.9-32.8-35.8-40.8)

neW dAilY        (30.8 - 35.8 - 40.8)

turbo dAilY   (30.10 - 35.10 - 35.12 - 40.10)

(45.10 - 49.10 - 49.12)

SoSpenSione poSteriore / REAR SUSPENSION

1 730977 boccola elastica barra stabilizzatrice post.

Rear rubber bush, stabilizer bar

ø 36x42x62 TURbODAILY (96)  59.12

TURbODAILY   59.12

93817505

2 730978 boccola elastica barra stabilizzatrice post.

Rear rubber bush, stabilizer bar

ø 32x46x62 TURbODAILY (96)  49.10 - 49.12

TURbODAILY   49.12

DAILY  65C13

93819387

3 729070 bullone fissaggio (lato ant.) / Spring bolt (front end)

M16x1,5 L=110

16635533

(ex 11369621)

4 721599 bullone centrale c/dado / Centre bolt c/w nut

ø 10x95 T/H 20x6  35.10 - 35.12 - 40.10 - 49.10

8588988

5 721217 bullone centrale c/dado / Centre bolt c/w nut

ø 10x120 T/H 20x6  35.10 - 35.12 - 40.10 - 49.10

-

6 724710 Distanziale tra balestra e balestrino / Distance piece

-

7 722011 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 14x60x130

93800191

8 722555 Staffa QUADRA c/dadi / U bolt c/w nuts

ø  14x60x140

-

9 722556 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 14x60x150

-

10 722557 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 14x60x160

-

11 722558 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 14x60x180

-

12 722559 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 14x60x200

-

13 722678 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x130 TURbODAILY

8585336

14 722735 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x140 TURbODAILY

93810549

15 722679 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x150 TURbODAILY

-

16 722744 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x160 TURbODAILY

-

17 722685 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x180 TURbODAILY

-

18 722686 Staffa QUADRA c/dadi / U bolt c/w nuts

ø 16x60x200 TURbODAILY

-

19 725074 Supporto balestrino da saldare / Helper spring bracket (welded type)

-

20 725059 Supporto balestrino da imbullonare (basso)

Helper spring bracket (low)

DAILY-GRINTA 30.8/.9-32.8-35.8

40.8

NEW DAILY 30.8 - 35.8 - 40.8

TURbO DAILY 30.10 - 35.10/12

40.10 - 45.10 - 49.10 - 49.12

21 730080 Tassello in gomma supporto balestrino / Helper spring buffer

-

22 730272 Tassello in gomma per barra stabilizzatrice / Rubber buffer

ø 18x40

NEW DAILY - TURbO DAILY

35.11 - 49.11 DAILY CNG

8581021

23 730333 Tassello elastico fiss. barra stabilizzatrice / Rubber buffer

ø 16x40

DAILY - NEW DAILY

TURbO DAILY

93803961

24 730331 Tassello elastico fiss. barra stabilizzatrice / Rubber buffer

ø 20x40

DAILY - NEW DAILY

TURbO DAILY - DAILY CNG

93802629

25 730276 Tassello in gomma per barra stabilizzatrice / Rubber buffer

ø 22x40

45.10 - 49.10 NEW DAILY

49.12 TURbODAILY

93801556

26 730336 Tassello elastico fiss. barra stabilizzatrice / Rubber buffer

ø 24x70

49.12 TURbODAILY

8560293

27 730918 Tassello paracolpi / Rubber buffer

DAILY-NEW DAILY-NEW DAILY (96)

TURbO DAILY - TURbO DAILY (96)

93800197

(ex 8586052)

28 730922 Tassello paracolpi balestra posteriore / Rubber buffer

59.12 TURbO DAILY

93814245

29 713088 Testina a snodo bloccaggio bracci / Ball joint

30.8 - 35.8 - TURbO DAILY (96)

NEW DAILY (96)

500310933

(ex 93802209)

30 713242 Testina a snodo bloccaggio bracci / Ball joint

40.8 Restyling - TURbO DAILY

500337201

(ex 8580735)

iveco
