Errevi catalogo generale (2017) - 22

336

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

337

SOSPENSIONE SU

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

642 n2/ n65

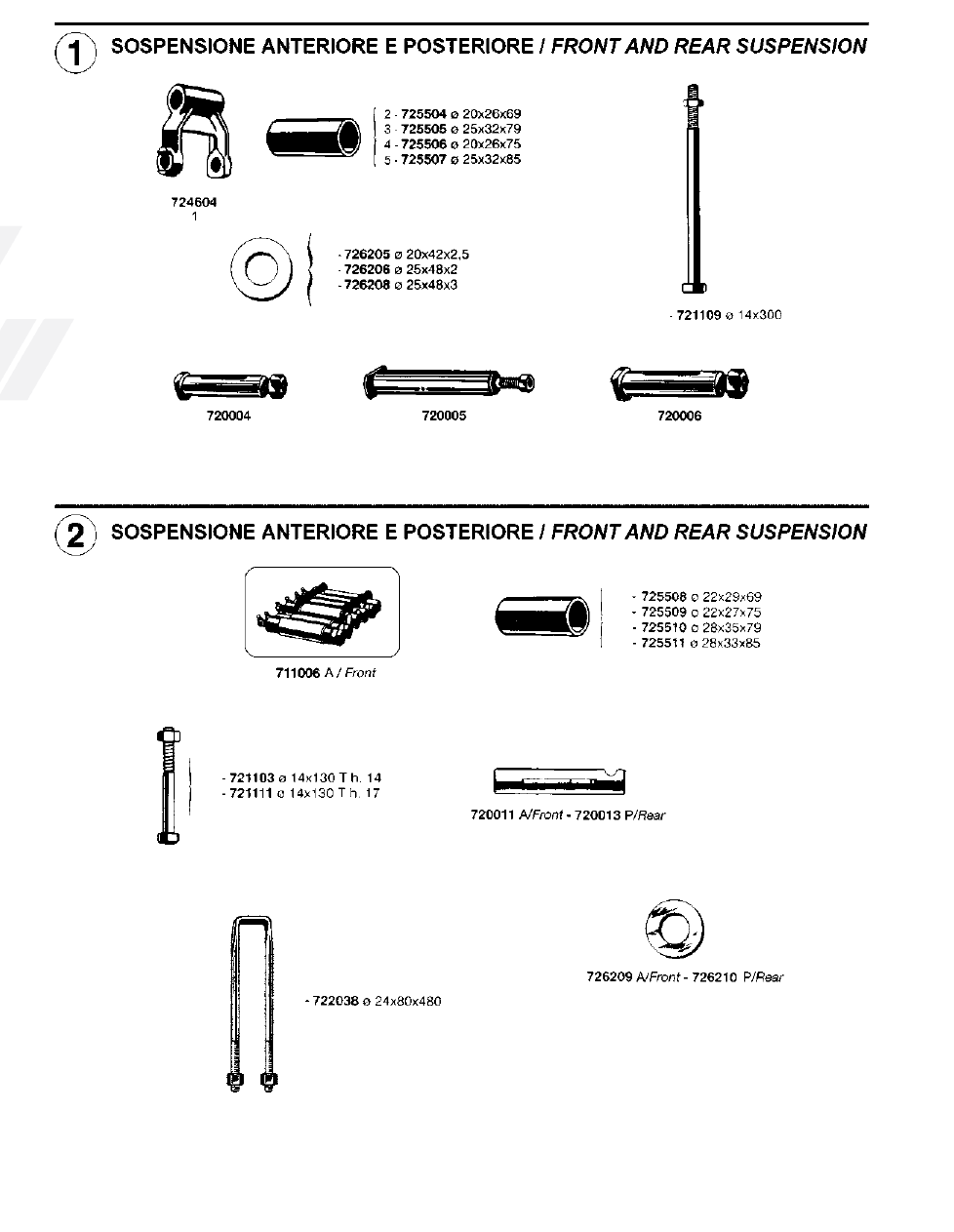

SoSpenSione Anteriore e poSteriore / FRONT AND REAR SUSPENSION

1 724604 biscottino balestra post. c/boccola / Rear shackle

718952

2 725504 boccola ant. in bronzo / Front spring bush

ø 20x26x69

379708

3 725505 boccola post. in bronzo / Rear spring bush

ø 25x32x79

718950

4 725506 boccola biscottino ant. in bronzo / Front shackle bush

ø 20x26x75

379714

5 725507 boccola biscottino post. in bronzo / Front shackle bush

ø 25x32x85

718954

6 721109 bullone centrale post. c/dado / Centre bolt c/w nut

ø 14x300

T/H 25x9

7 720004 Perno balestra e biscottino ant. c/dado / Front spring pin c/w nut

ø 20x110

747357

8 720005 Perno supporto balestra post. c/dado / Rear spring pin c/w nut

ø 25x142

741830

9 720006 Perno biscottino post. c/dado / Rear shackle pin c/w nut

ø 25x123

741831

10 726205 Rosetta rettificata balestra ant. / Thrust washer, front spring

ø 20x42x2,5

379707

11 726206 Rosetta rettificata balestra post. / Thrust washer, rear spring

ø 25x48x2

12 726208 Rosetta rettificata balestra post. / Thrust washer, rear spring

ø 25x48x3

379710

643 n/ n1

SoSpenSione Anteriore e poSteriore / FRONT AND REAR SUSPENSION

13 711006 complessivo revisione balestre ant. / Front spring repair kit

14 725508 boccola ant. in bronzo / Front spring bush

ø 22x29x69

4501305

15 725509 boccola biscottino ant. in bronzo / Front shackle bush

ø 22x27x75

4501309

16 725510 boccola post. in bronzo / Rear spring bush

ø 28x35x79

4501226

17 725511 boccola biscottino post. in bronzo / Rear shackle bush

ø 28x33x85

4501230

18 721103 bullone centrale ant. c/dado / Centre bolt c/w nut

ø 14x130 T/

Head h.14

19 721111 bullone centrale ant. c/dado / Centre bolt c/w nut

ø 14x130 T/

Head h.17

20 729304 Dado staffa balestra post. / U bolt nut

M24x2

21 720011 Perno balestra e biscottino ant. / Front spring pin

ø 22x124

4610496

22 720013 Perno balestra e biscottino post. / Rear spring pin

ø 28x140

4501231

23 726209 Rosetta rettificata balestra ant. / Front spring thrust washer

ø 22x50x3

4501311

24 726210 Rosetta rettificata balestra post. / Rear spring thrust washer

ø 28x60x3

4501232

25 722038 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 24x80x480

iveco

338

10 -

730010

11 -

730114

12 -

730108

ø 28x60x50

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

339

SOSPENSIONE SU

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

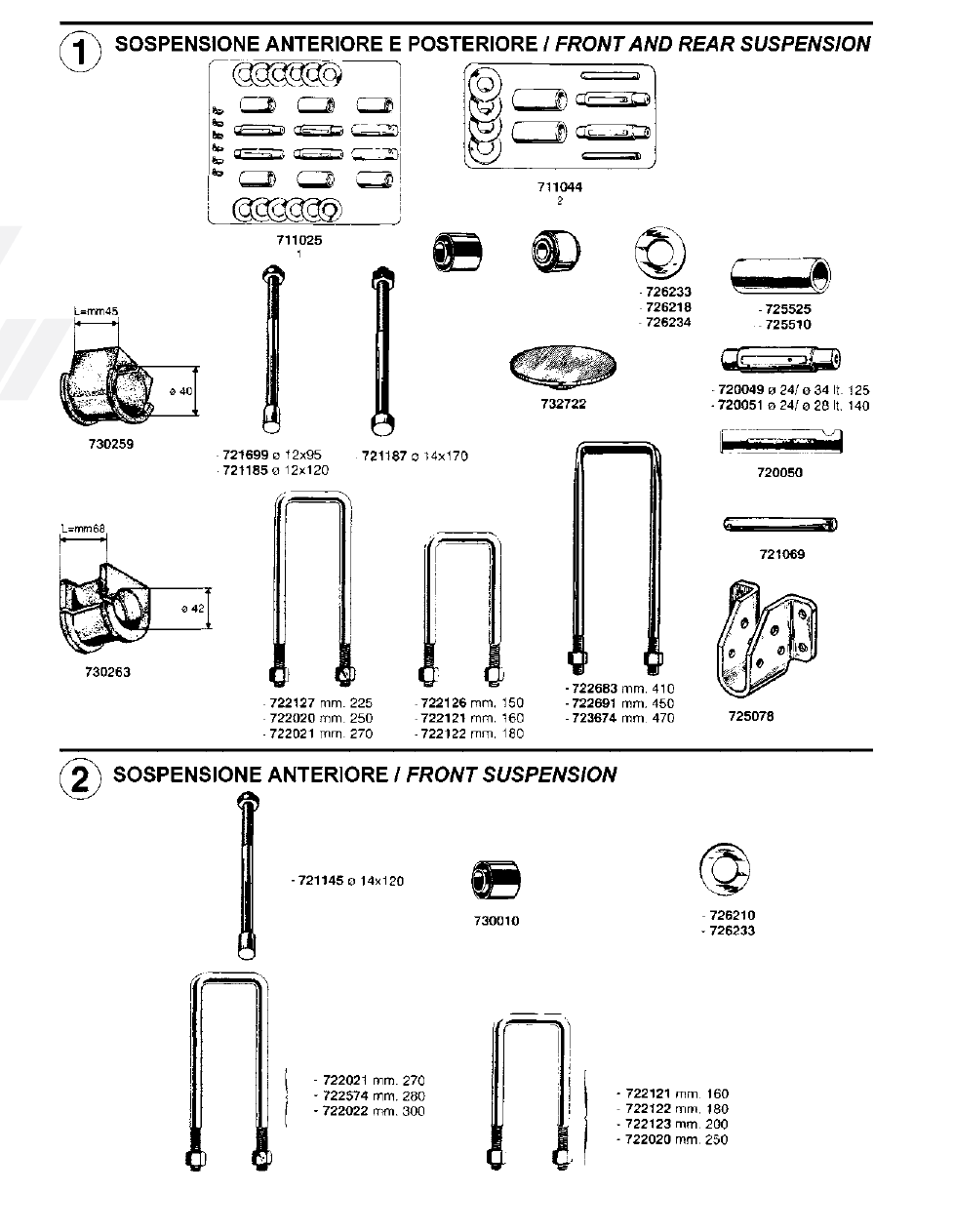

115.14 - 115.17 - 135.14 - 135.17 - 145.17

SoSpenSione Anteriore e poSteriore / FRONT AND REAR SUSPENSION

1 711025 complessivo revisione balestre ant. / Front spring repair kit

2 711044 complessivo revisione balestre post. / Rear spring repair kit

3 725525 boccola balestra e biscottino ant. / Front spring eye and shackle bush ø 34x42x68,8

61592893

4 725510 boccola post. / Rear spring bush

ø 28x35x79

4501226

5 730259 boccola elastica per staffa fiss. barra stabilizzatrice ant. / Rubber bush

115.17 - 135.14/.17 - 145.17

4792127

6 730263 boccola elastica per staffa fiss. barra stabilizzatrice post. / Rubber bush

115.14/.17 - 135.17

4796746

7 721699 bullone centrale ant. / Centre bolt c/w nut

ø 12x95

T/H 24,5x30

4789274

8 721185 bullone centrale ant. / Centre bolt c/w nut

ø 12x120

T/H 24,5x30

9 721187 bullone centrale post. / Centre bolt c/w nut

ø 14x170

T/H 24,5x20

10 730010 Estemblock barra stabilizzatrice ant. / Silentblock

ø 20x46x42 115.14 - 115.17 - 135.14 - 135.17

4606624

11 730114 Estemblock supporto sostegno barra stabilizz. post. / Silentblock

ø 20x46x55 115.17

4791448

(ex 4606379)

12 730108 Estemblock supporto sostegno barra stabilizz. post / Silentblock

ø 28x60x50 135.14 - 135.17 - 145.17

4601722

13 720049 Perno ant. (lato ant.) e biscottino / Front spring pin (front end)

ø 24/34x125

61592895

14 720050 Perno ant. (lato post.) / Front spring pin (rear end)

ø 34x122

61592896

15 720051 Perno post. (lato ant.) / Rear spring pin (front end)

ø 24/28x140

4682651

16 721069 Perno post. (lato post.) / Rear spring pin (rear end)

ø 14x116

4782438

17 726233 Rondella balestra ant. e biscottino / Front spring thrust washer

ø 24x67x2

61596739

18 726218 Rondella balestra ant. (lato post.) / Front spring thrust washer (rear end)

ø 36x66x3

61592894

19 726234 Rondella balestra post. / Rear spring thrust washer

ø 24x56x3

4682652

20 722127 Staffa ant. Quadra c/dadi lato ant. / U bolt c/w nuts

ø 16x70x225

4773231

21 722020 Staffa ant. Quadra c/dadi lato ant. / U bolt c/w nuts

ø 16x70x250

22 722021 Staffa ant. Quadra c/dadi lato ant. / U bolt c/w nuts

ø 16x70x270

23 722126 Staffa ant. Quadra c/dadi lato post. / U bolt c/w nuts

ø 16x70x150

4773232

24 722121 Staffa ant. Quadra c/dadi lato post. / U bolt c/w nuts

ø 16x70x160

25 722122 Staffa ant. Quadra c/dadi lato post. / U bolt c/w nuts

ø 16x70x180

26 722683 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 18x80x410 U.T.

4799184

27 722691 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 18x80x450 U.T.

28 723674 Staffa post. Quadra Piatta c/dadi / U bolt c/w nuts

ø 18x80x470 U.T.

29 732722 Spessore in nylon per foglie balestre / Nylon distance piece

135.17 T - 145.17

4792626

30 725078 Supporto al telaio appoggio balestrino / Helper spring bracket

115.17 - 135.14 - 135.17 - 145.17

61591710

150nc17/ nc20/ nt20 - 150.14/ .17

159nt20 - 165.24 t

SoSpenSione Anteriore / FRONT SUSPENSION

31 721145 bullone centrale / Centre bolt c/w nut

ø 14x120

T/H 24,5x24

4639421

32 730010 Estemblock braccio barra stabilizzatrice / Silentblock

ø 20x46x42

4606624

33 726210 Rondella balestra (lato post.) / Spring thrust washer, rear end

ø 28x60x3

4501232

34 726233 Rondella balestra (lato ant.) / Spring thrust washer, front end

ø 24x67x2

61596739

35 722021 Staffa lato post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x270

61593550

61591102

36 722574 Staffa lato post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x280

37 722022 Staffa lato post. Quadra c/dadi / U bolt c/w nuts

ø 16x70x300

38 722121 Staffa lato ant. Quadra c/dadi / U bolt c/w nuts

ø 16x70x160 150NT20

61593553

39 722122 Staffa lato ant. Quadra c/dadi / U bolt c/w nuts

ø 16x70x180 150.14/ .17 - 150NC17/ NC20

4683303

40 722123 Staffa lato ant. Quadra c/dadi / U bolt c/w nuts

ø 16x70x200 159NT20 - 165.24T

61598106

41 722020 Staffa lato ant. Quadra c/dadi / U bolt c/w nuts

ø 16x70x250 159NT20 - 165.24T

61593554

iveco

340

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

341

SOSPENSIONE SU

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

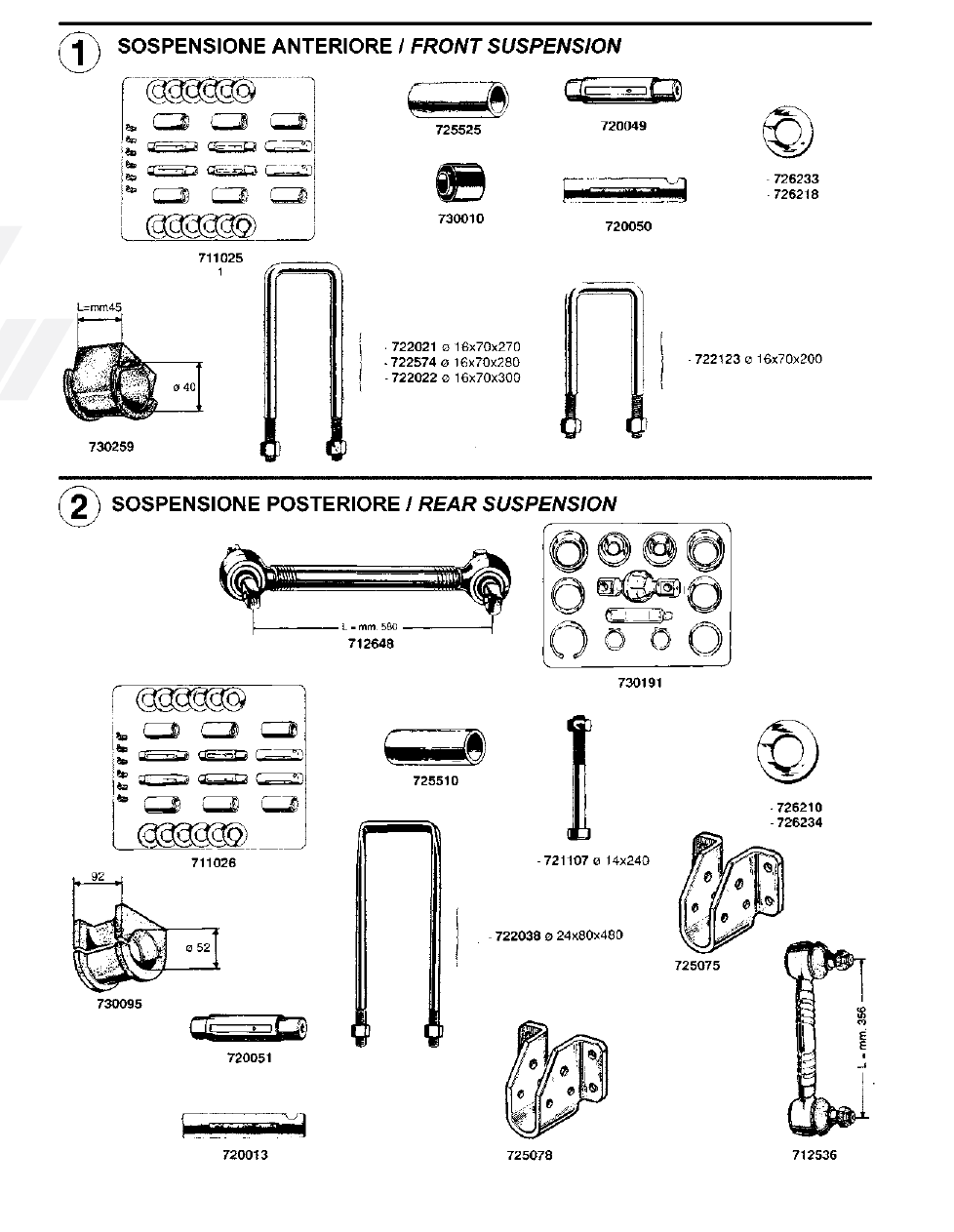

159nc17/ f17/ .17 - 159nc20/ f20/ .20

159f20t/ .20t - 165.24

175.17 - 175.24

SoSpenSione Anteriore / FRONT SUSPENSION

1 711025 complessivo revisione balestre / Front spring repair kit

2 725525 boccola balestra e biscottino / Spring eye and shackle bush

ø 34x42x68,8

61592893

3 730259 boccola elastica per staffa fiss. barra stabilizzatrice ant. / Rubber bush

175.17/.24

4792127

4 730010 Estemblock per tirante barra stabilizzatrice / Silentblock

ø 20x46x42

4606624

5 720049 Perno balestra (lato ant.) e biscottino / Spring pin (front end)

ø 24/34x125

61592895

6 720050 Perno lato post. / Spring pin (rear end)

ø 34x122

61592896

7 726233 Rondella balestra (lato ant.) e biscottino / Spring thrust washer (front end)

ø 24x67x2

61596739

8 726218 Rondella balestra (lato post.) / Spring thrust washer (rear end)

ø 36x66x3

61592894

9 722021 Staffa (lato ant.) Quadra c/dadi / U bolt c/w nuts

ø 16x70x270

4859826

(ex 4770916)

10 722574 Staffa (lato ant.) Quadra c/dadi / U bolt c/w nuts

ø 16x70x280

11 722022 Staffa (lato ant.) Quadra c/dadi / U bolt c/w nuts

ø 16x70x300

12 722123 Staffa (lato post.) Quadra c/dadi / U bolt c/w nuts

ø 16x70x200

150/159nc17/ f17/ .17

150/159nc20/ f20/ .20

150/159nt20/ f20t/ .20t - 150.14/ .17

165.24 - 175.17 - 175.24

SoSpenSione poSteriore / REAR SUSPENSION

13 712648 barra di reazione compl. / Torque arm

(Sosp. Pneumatica/Air Suspension)

175.24P

4714134

14 730191 Kit revisione barra con perno /Torque arm repair kit c/w pin

(Sosp. Pneumatica/Air Suspension)

175.24P

2980884

15 711026

complessivo revisione balestre / Rear spring repair kit

16 725510 boccola balestra e biscottino / Spring bush

ø 28x35x79

4501226

17 721107 bullone centrale / Centre bolt c/w nut

ø 14x240

T/H 25x9

18 730095 Fascia fissaggio barra stabilizzatrice / Rubber pad

(Sosp. Pneumatica/Air Suspension)

175.24P

4735723

19 720013 Perno balestra (lato post.) / Spring pin (rear end)

ø 28x140

4501231

20 720051 Perno balestra (lato ant.) e biscottino / Spring pin (front end)

ø 24/28x140

4682651

21 726210 Rondella balestra (lato post.) / Spring thrust washer, (rear end)

ø 28x60x3

4501232

22 726234 Rondella balestra (lato ant.) e biscottino / Spring thrust washer, (front end)

ø 24x56x3

4682652

23 722038 Staffa Quadra Piatta c/dadi / U bolt c/w nuts

ø 24x80x480

24 725075 Supporto al telaio appoggio balestrino / Helper spring bracket

61597731

25 725078 Supporto al telaio appoggio balestrino / Helper spring bracket

165.24T

61591710

26 712536 Tirante completo barra stabilizzatrice / Stabilizer bar rod

(Sosp. Pneumatica/Air Suspension)

175.24P

4741171

iveco

342

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

343

SOSPENSIONE SU

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

682 n3/ n4 - 180nc

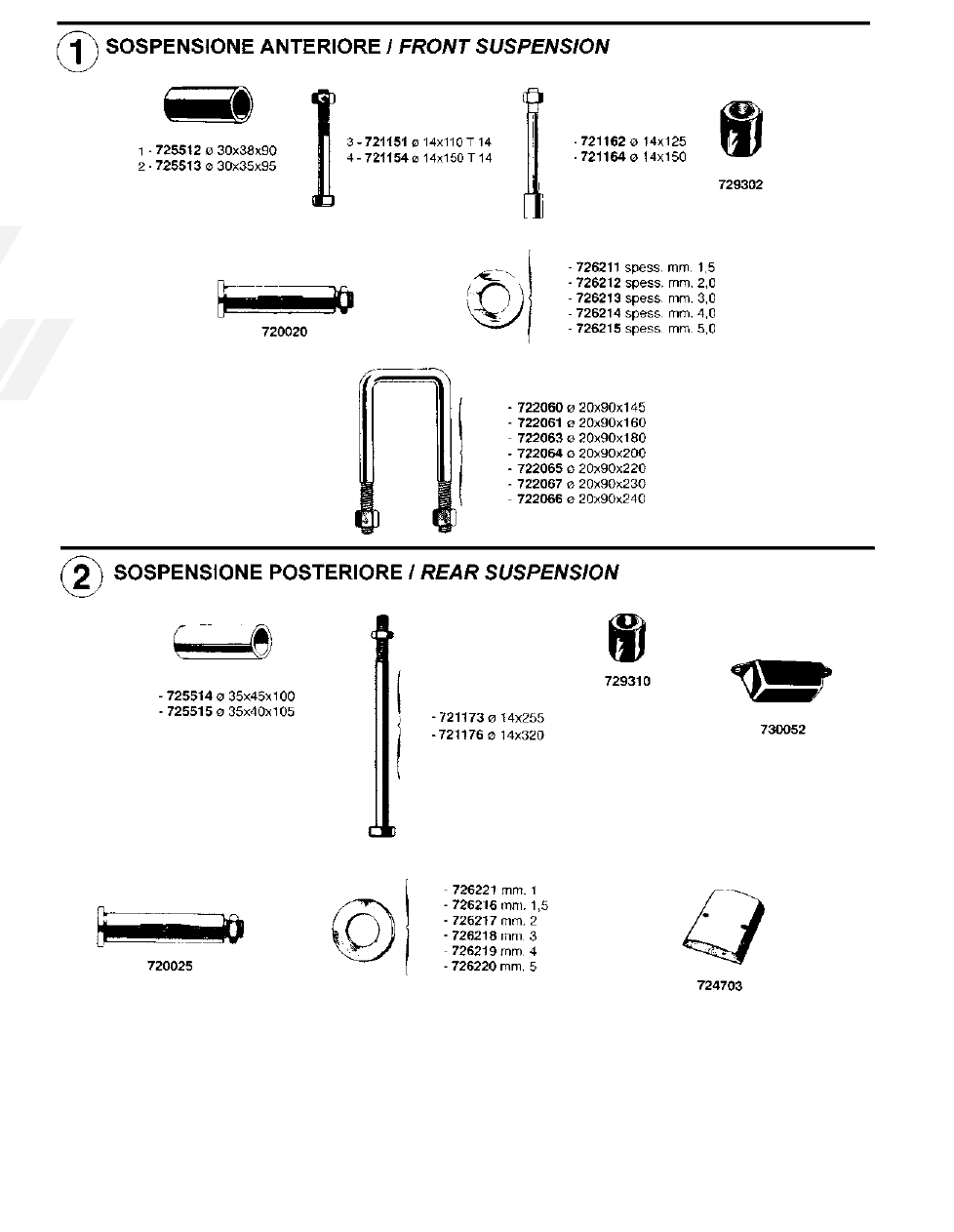

SoSpenSione Anteriore / FRONT SUSPENSION

1 725512 boccola balestra / Spring bush

ø 30x38x90

4548076

2 725513 boccola biscottino / Shackle bush

ø 30x35x95

4031947

3 721151 bullone centrale c/dado / Centre bolt c/w nut

ø 14x110 180NC

4535318

4 721154 bullone centrale c/dado / Centre bolt c/w nut

ø 14x150

5 721162 bullone centrale c/dado / Centre bolt c/w nut

ø 14x125

844939

6 721164 bullone centrale c/dado / Centre bolt c/w nut

ø 14x150

7 729302 Dado staffa balestra / U bolt nut

16108023

(ex 26089431)

8 720020 Perno balestra e biscottino c/dado / Spring pin

ø 30x135

844933

9 726211 Rondella balestra / Spring thrust washer

ø 30x56x1,5

10 726212 Rondella balestra / Spring thrust washer

ø 30x56x2

11 726213 Rondella balestra / Spring thrust washer

ø 30x56x3

856616

12 726214 Rondella balestra / Spring thrust washer

ø 30x56x4

13 726215 Rondella balestra / Spring thrust washer

ø 30x56x5

14 722060 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x145

844934

15 722061 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x160

16 722063 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x180

4010786

17 722064 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x200

18 722065 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x220 682N3/N4

19 722067 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x230 682N3/N4

20 722066 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x240 682N3/N4

682 n3/ n4 - 180nc

SoSpenSione poSteriore / REAR SUSPENSION

21 725514 boccola balestra / Spring bush

ø 35x45x100

701835

22 725515 boccola biscottino / Shackle bush

ø 35x40x105

4031950

23 721173 bullone centrale c/dado / Centre bolt c/w nut

ø 14x255

24 721176 bullone centrale c/dado / Centre bolt c/w nut

ø 14x320

25 729310 Dado staffa balestra / U bolt nut

M26x2

16108123

(ex 27020321)

26 730052 Paracolpo balestra 2 fori / Rubber buffer

844792

27 720025 Perno balestra e biscottino / Spring pin

ø 35x153

844784

28 726221 Rondella balestra / Spring thrust washer

ø 36x66x1

29 726216 Rondella balestra / Spring thrust washer

ø 36x66x1,5

30 726217 Rondella balestra / Spring thrust washer

ø 36x66x2

31 726218 Rondella balestra / Spring thrust washer

ø 36x66x3

856612

32 726219 Rondella balestra / Spring thrust washer

ø 36x66x4

33 726220 Rondella balestra / Spring thrust washer

ø 36x66x5

34 724703 Tassello appoggio balestrino in ghisa / Helper spring pad (cast-iron)

848073

iveco

344

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

345

SOSPENSIONE SU

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

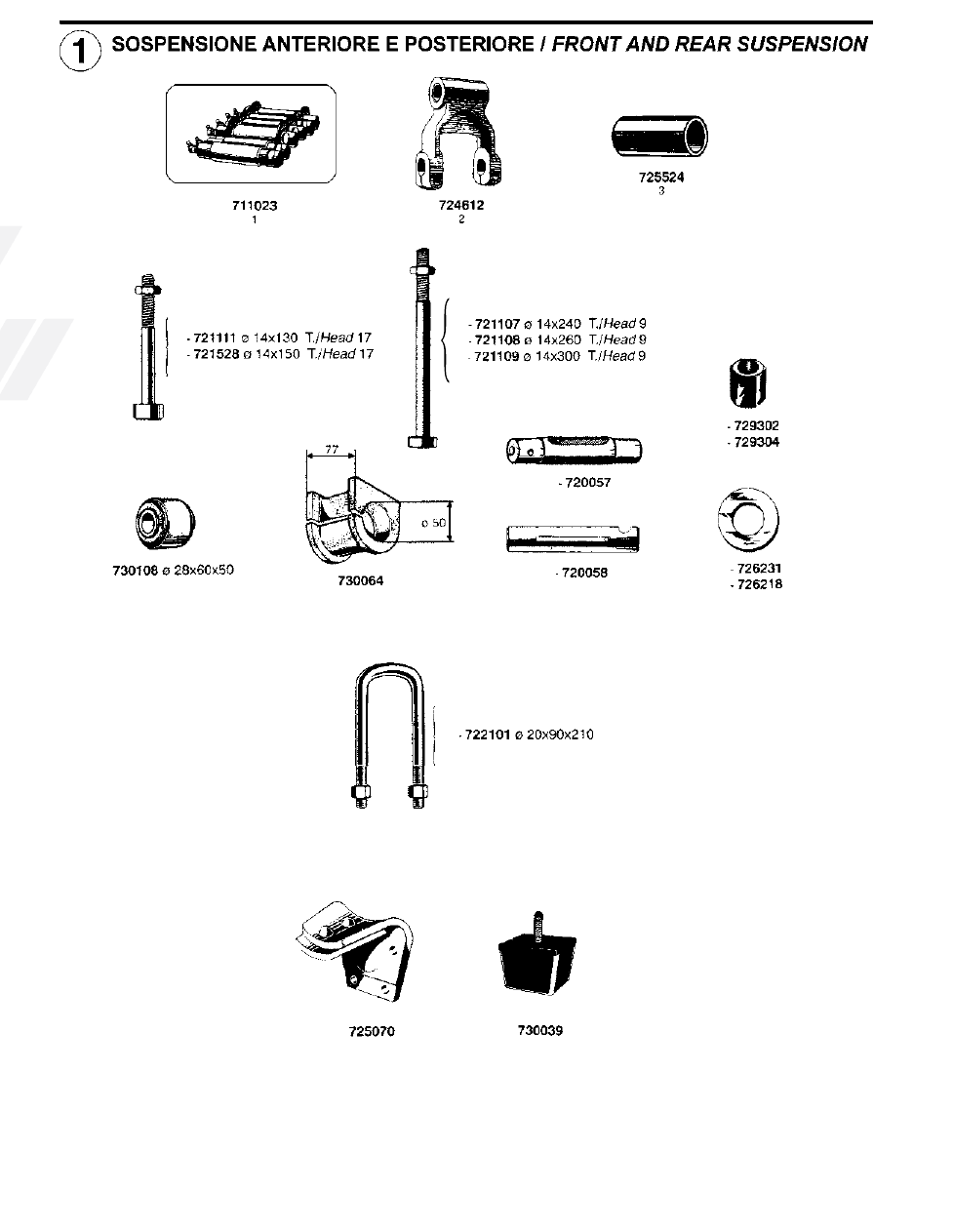

684 np/ tp - 160 nc/ nt

SoSpenSione Anteriore e poSteriore

FRONT AND REAR SUSPENSION

1 711023 complessivo revisione balestre ant. e post. / Spring repair kit

2 724612 biscottino balestra ant. e post. / Shackle

4652075

3 725524 boccola balestra e biscottino ant. e post. / Spring bush

ø 35x45x90

42071717

(ex 4652071)

4 721111 bullone centrale ant. c/dado / Centre bolt c/w nut

ø 14x130

T/Head h.17

684TP - 160NT

4632645

5 721528 bullone centrale ant. c/dado / Centre bolt c/w nut

ø 14x150 T/

Head h.17

684TP - 160NT

6 721107 bullone centrale post. c/dado / Centre bolt c/w nut

ø 14x240

T/Head h.9

4647066

7 721108 bullone centrale post. c/dado / Centre bolt c/w nut

ø 14x260

T/Head h.9

8 721109 bullone centrale post. c/dado / Centre bolt c/w nut

ø 14x300

T/Head h.9

9 729302 Dado staffa balestra ant. / U bolt nut, front spring

M20x1,5

12164321

10 729304 Dado staffa balestra post. / U bolt nut, rear spring

M24x2

11 730108 Estemblock barra stabilizzatrice post. / Silentblock

ø 28x60x50

4601722

12 730064 Fascia in gomma per barra stabilizzatrice post. / Rubber pad

4688153

13 720057 Perno balestra ant. e post. / Spring pin

ø 30/35x152

4652073

14 720058 Perno biscottino ant. e post. / Shackle pin

ø 35x152

4652077

15 726231 Rondella balestra ant. e post. / Spring thrust washer

ø 30x63x3

4652074

16 726218 Rondella biscottino ant. e post. / Shackle thrust washer

ø 36x66x3

856612

17 722101 Staffa ant. Semitonda c/dadi / U bolt c/w nuts

ø 20x90x210

18 725070 Supporto al telaio appoggio balestrino u.t. / Helper spring bracket

4708435

19 730039 Tampone paracolpo balestra ant. / Rubber buffer (front spring)

4651992

iveco

346

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

347

SOSPENSIONE SU

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

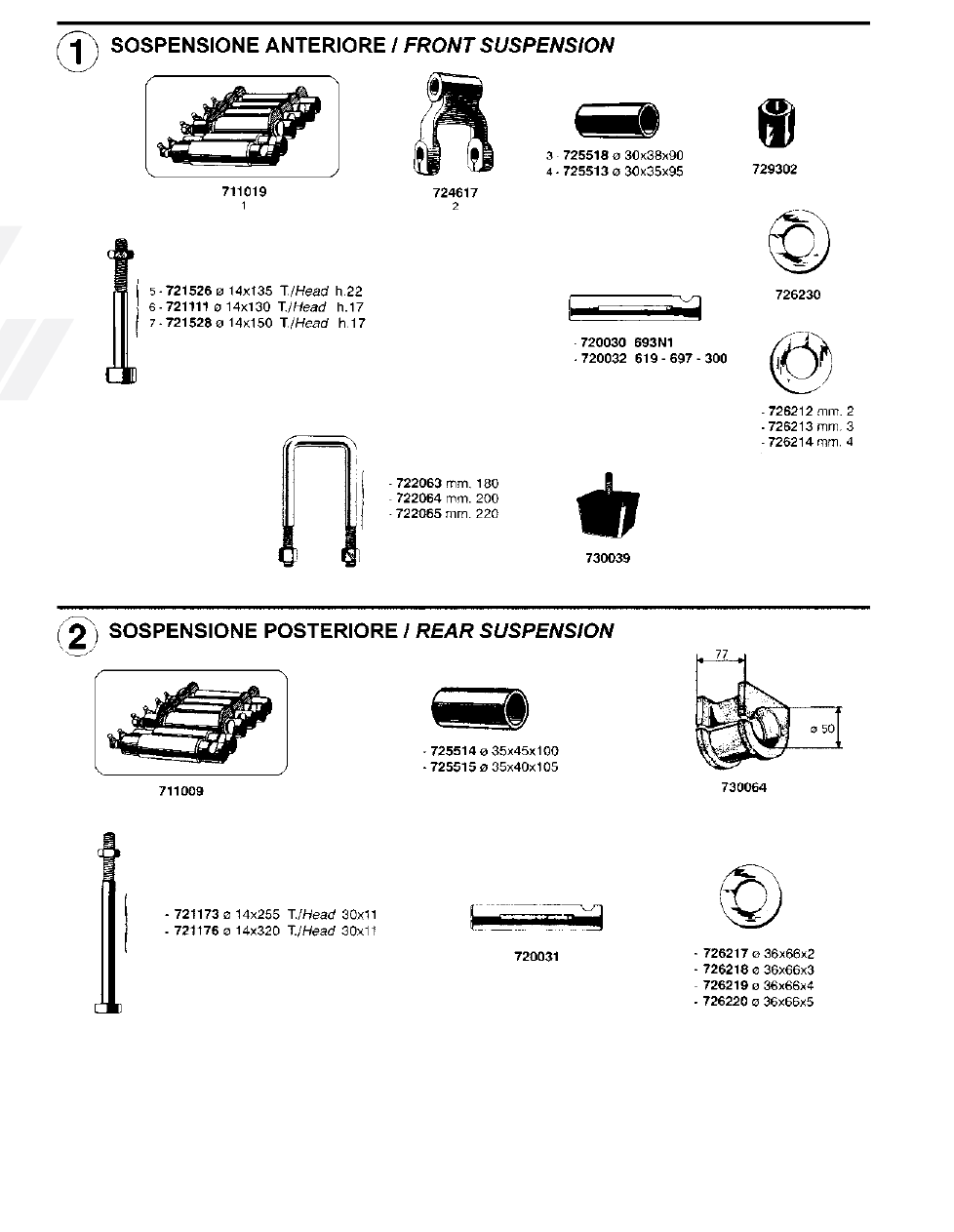

619n1/ n1p - 300pc

SoSpenSione Anteriore / FRONT SUSPENSION

1 711019 complessivo revisione balestre / Front spring repair kit

619 - 697 - 300

2 724617 biscottino balestra / Shackle

619 - 697 - 300

4624920

3 725518 boccola balestra in bronzo / Spring bush

ø 30x38x90

4510824

4 725513 boccola biscottino in bronzo / Shackle bush

ø 30x35x95

4031947

5 721526 bullone centrale c/dado 2

Serie / Centre bolt c/w nut

ø 14x135

T/Head h.22

619

6 721111 bullone centrale c/dado / Centre bolt c/w nut

ø 14x130

T/Head h.17

697 - 300PC

4632645

7 721528 bullone centrale c/dado / Centre bolt c/w nut

ø 14x150

T/Head h.17

697 - 300PC

8 729302 Dado staffa / U bolt nut

M20x1,5

12164323

9 720032 Perno balestra e biscottino / Spring pin

ø 30x150 619 - 697 - 300

4637576

10 720030 Perno balestra e biscottino / Spring pin

ø 30x153

4508340

11 726230 Rondella rasamento / Thrust washer

ø 30x56x3 619 - 697 - 300

4639010

12 726212 Rondella rasamento rettificata / Spring thrust washer

ø 30x56x2

13 726213 Rondella rasamento rettificata / Spring thrust washer

ø 30x56x3

856616

14 726214 Rondella rasamento rettificata / Spring thrust washer

ø 30x56x4

15 722063 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x180

4667226

16 722064 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x200

17 722065 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x220

18 730039 Tassello in gomma paracolpo balestra / Rubber buffer

697 - 300PC

4651992

619 n1 - 619 n1p

SoSpenSione poSteriore / REAR SUSPENSION

19 711009 complessivo revisione balestre / Rear spring repair kit

20 725514 boccola balestra in bronzo / Spring bush

ø 35x45x100

701835

21 725515 boccola biscottino in bronzo / Shackle bush

ø 35x40x105

4031950

22 730064 boccola in gomma tirante barra stabilizzatrice / Rubber pad

4688153

23 721173 bullone centrale c/dado / Centre bolt c/w nut

ø 14x255

T./Head 30x11

4574181

24 721176 bullone centrale c/dado / Centre bolt c/w nut

ø 14x320

T./Head 30x11

25 720031 Perno balestra / Spring pin

ø 35x165

4511226

26 726217 Rondella rasamento / Spring thrust washer

ø 36x66x2

27 726218 Rondella rasamento / Spring thrust washer

ø 36x66x3

856612

28 726219 Rondella rasamento / Spring thrust washer

ø 36x66x4

29 726220 Rondella rasamento / Spring thrust washer

ø 36x66x5

iveco

348

724033

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

349

SOSPENSIONE SU

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

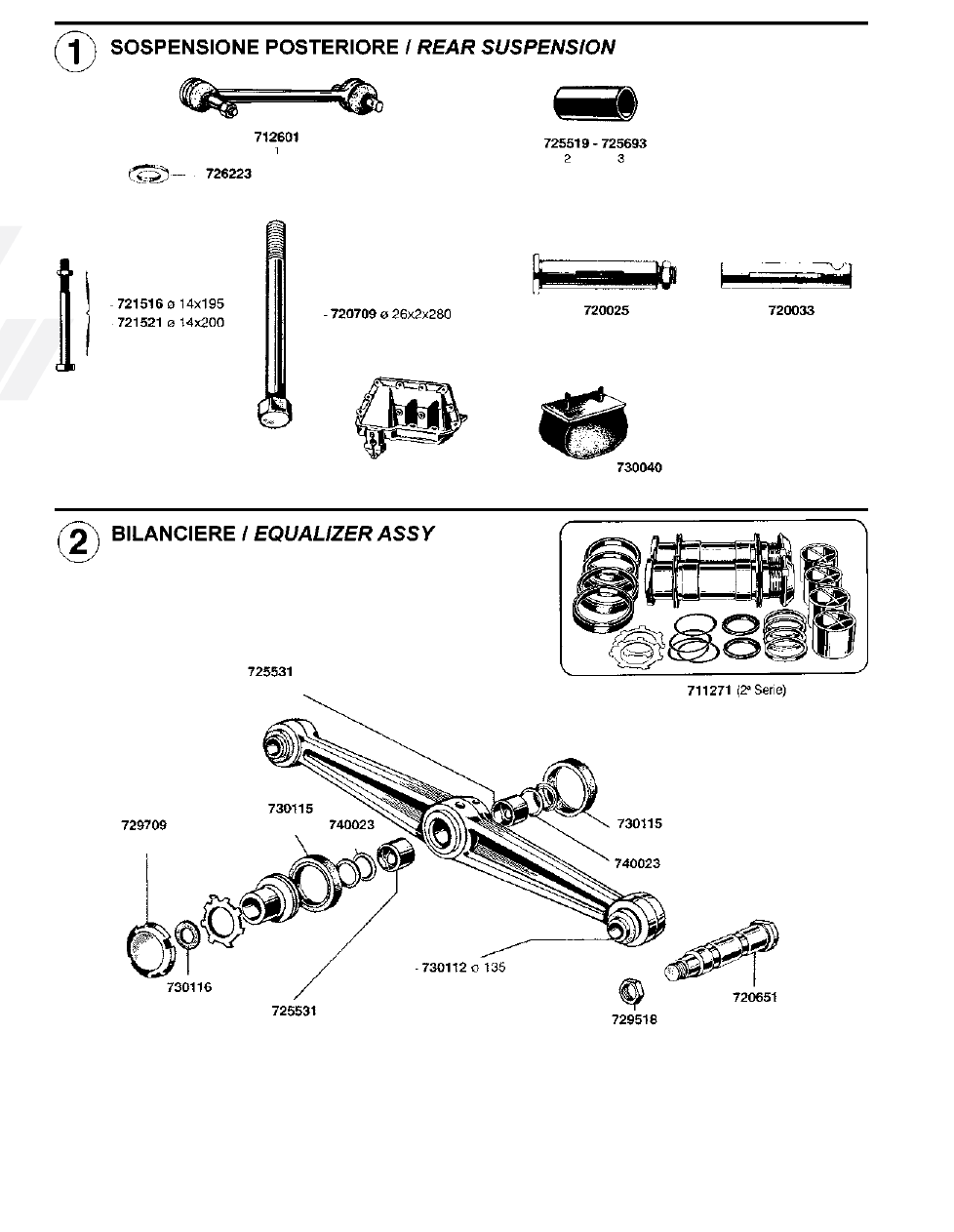

697 np - 300 pc

SoSpenSione poSteriore / REAR SUSPENSION

1 712601 barra di reazione completa / Torque arm

4670853

(ex 4626261)

2 725519 boccola balestra / Spring bush

ø 35x45x100

4600521

3 725693 boccola balestra parabolica / Spring bush (parabolic suspension)

ø 35x42x100 300 PC u.t.

4 721516 bullone centrale c/dado / Centre bolt c/w nut

ø 14x195

T/H 22x11

693N1 - 697N

5 721521 bullone centrale c/dado / Centre bolt c/w nut

ø 14x200

T/H 22x11

697NP - 300PC

6 720709 bullone fissaggio piastra s/dado / Bolt (without nut)

M26x2 L=280

7 720025 Perno balestra c/dado / Spring pin

ø 35x153 693N1 - 697N

4578074

8 720033 Perno balestra / Spring pin

ø 35x183 697NP - 300PC

4665034

(ex 4600699)

9 726223 Rondella bullone fissaggio piastra balestra / Washer

ø 26,5x45x5

4605974

10 724033 Supporto anteriore balestra S. / Spring bracket LH

697NP - 300PC

4665035

(ex 4647856)

11 730040 Tampone paracolpi controfoglia balestra / Rubber buffer

300PC

4688579

697 np - 300 pc

bilAnciere / EqUALIZER ASSy

12 711271 complessivo perni centrali bilanciere composto da:

Equalizer beam centre pin kit, inclusive of:

13 730115 Anello paragrasso in gomma perno centrale / Seal

ø 137,5x157x29

4621786

14 725531 boccola centrale bilanciere / Rocker beam bush

ø 88,5x96,8x75

4599482

15 729709 Ghiera perno centrale 2

Serie / Locknut

4651009

16 740023 Guarnizione perno centrale tonda / Sealing ring

4587463

17 730116 Guarnizione ghiera perno centrale 2

Serie / Seal

4651010

18 720651 Perno laterale bilanciere / Rocker-beam pin

ø 63,5/50x223

4660447

19 729518 Dado perno laterale / Nut

M48x1,5

4605890

20 730112 Estemblock laterale bilanciere / Beam-end bushing

ø 64x135x146 697NP - 300PC

4611103

iveco

350

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

351

SOSPENSIONE SU

ENSION

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

160.26 u.t. - 170/190nc26/ f26/ f35

170/190nc33 - 170nc35

180.24/ .26 - 190i26/ i35 - 190.30/ .38

220f35t/ .36pt/ .38p - 240.30/ .38p

SoSpenSione Anteriore / FRONT SUSPENSION

1 711065 complessivo revisione balestre / Front spring repair kit

2 724612 biscottino balestra c/boccola / Shackle

4652075

3 725524 boccola balestra e biscottino

Spring eye and shackle bush

ø 35x45x90

42071717

(ex 4652071)

4 721526 bullone centrale c/dado 1

Serie / Centre bolt c/w nut

ø 14x135

T/H 24x22

5 721111 bullone centrale c/dado / Centre bolt c/w nut

ø 14x130

T/Head h.17

4632645

6 721528 bullone centrale c/dado / Centre bolt c/w nut

ø 14x150 T/

Head h.17

4715010

7 721628 bullone centrale c/dado u.t. / Centre bolt c/w nut

ø 14x120 T/

Head h.28

42072598

8 721629 bullone centrale c/dado u.t. / Centre bolt c/w nut

ø 14x140 T/

Head h.28

9 729302 Dado staffa / U bolt nut

M20x1,5

12164323

10 730114 Estemblock supporto barra /Stabilizer bar bushing

ø 20x46x55

4606379

11 720057 Perno balestra (lato post.) / Spring pin, rear end

ø 30/35x152

4652073

12 720055 Perno balestra (lato ant.) / Spring pin, front end

ø 30/35x152

4703374

13 720058 Perno biscottino / Shackle pin

ø 35x152

4652077

14 726243 Rondella c/bisello rasamento / Spring thrust washer

ø 30x63x2

15 726244 Rondella c/bisello rasamento / Spring thrust washer

ø 30x63x2,5

16 726231 Rondella c/bisello rasamento / Spring thrust washer

ø 30x63x3

4652074

17 726245 Rondella c/bisello rasamento / Spring thrust washer

ø 30x63x3,5

18 726217 Rondella rasamento biscottino / Shackle thrust washer

ø 36x66x2

19 726218 Rondella rasamento biscottino / Shackle thrust washer

ø 36x66x3

856612

20 722061 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x160

4704296

21 722063 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x180

22 722064 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x200

4704297

23 722065 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x220

4698676

4733570

24 722067 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x230

4733568

25 722066 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x240

4733126

4712188

26 722068 Staffa Quadra c/dadi / U bolt c/w nuts

ø 20x90x260

27 732723 Spessore in nylon foglie balestra parabolica

Nylon distance piece (parabolic spring)

42052764

iveco

Content .. 20 21 22 23 ..
