Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию

Лист

ЛГФИ.408844.009-05 ИМ

4.5.2 Занесения температурного коэффициента преобразователя усилия

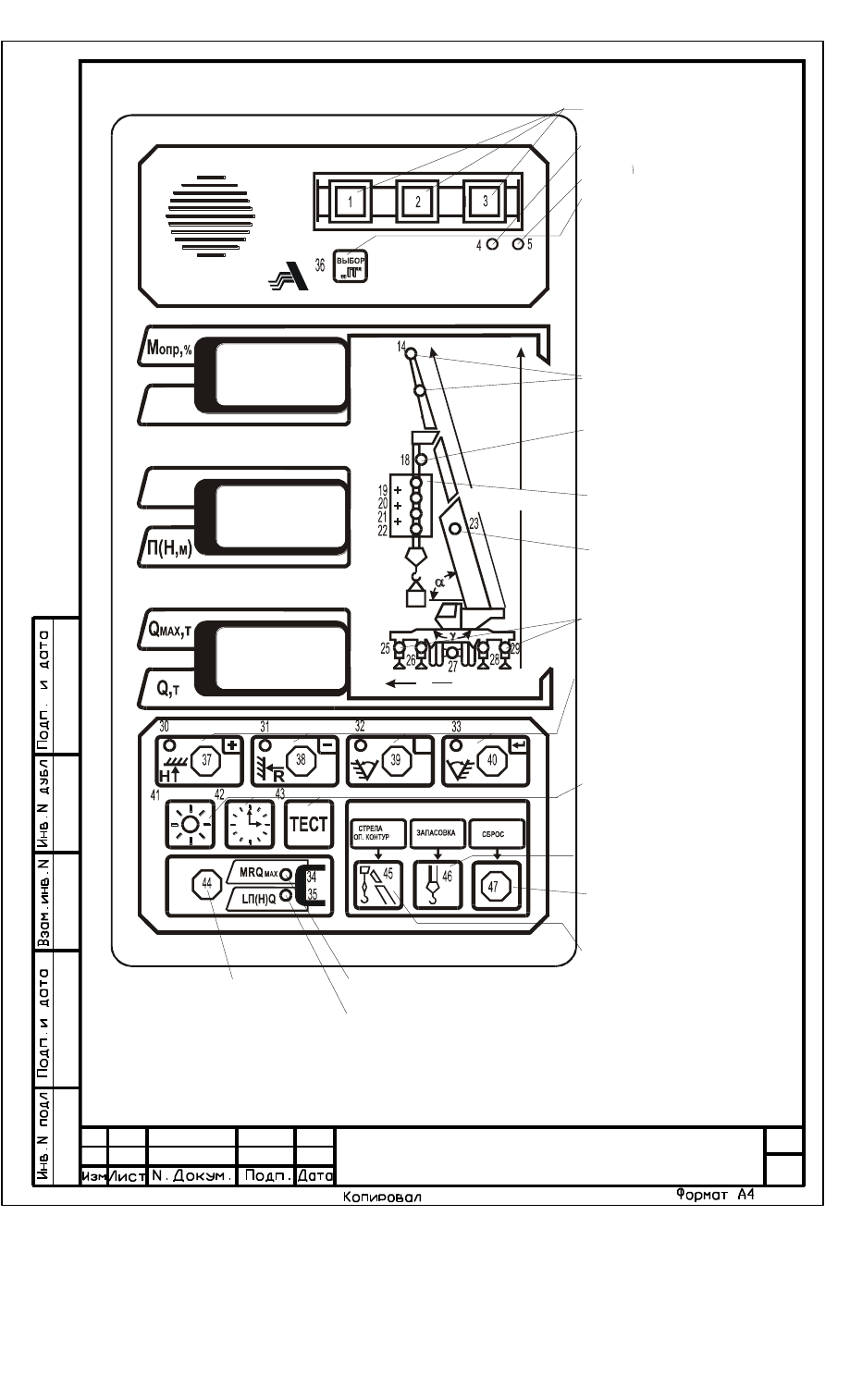

4.5.4.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н06" [занесение температурного коэффициента преобразователя усилия (ПрУ)]. При этом на

средний ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Значение коэффициента указывается в первых трех позициях порядкового номера

ПрУ, нанесенного на его жгут (см. рисунок 3) и состоит из буквы обозначающей знак

коэффициента (П - плюс, М - минус) и двух цифр, обозначающих значение коэффициента.

Если значение температурного коэффициента, указанное на жгуте ПрУ, отличается

от значения, выдаваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ

код "Н06.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение

коэффициента для ПрУ (см. рисунок 13 для коэффициента М11), причем знак плюс на
индикаторе не отображается, а знак минус отображается символом "

4.5.2.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.5.

2.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06".

4.5.3 Настройка канала веса груза

При выполнении работ по п. 4.5.3 масса поднимаемого груза не должна отличаться

от указанных ниже значений более, чем на 1 %, а вылет должен быть установлен по рулетке

с точностью 2 см.

4.5.3.1 Развернуть стрелу в рабочую зону и на вылете (8 0,2) м поднять груз 0,3 т.

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н07"

(настройка поднимаемого груза). При этом на средний ИЖЦ выдается значение измеренной

массы груза на канатах.

Примечание - Показания нижнего ИЖЦ не контролировать.

Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

груза на крюке.

4.5.3.2 На минимальном вылете, указанном в верхней строке таблицы 5 для

выбранного режима работы, поднять максимальный груз, масса которого для данного типа

крана указана в той же таблице.

Опустить груз.

Медленно поднять груз.

Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.1".

Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на канатах, указанное в правом столбце таблицы 5 для

настраиваемого типа крана и режима работы.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

Повторить операции по пп. 4.5.3.1, 4.5.3.2 два - три раза.

Лист

ЛГФИ.408844.009-05 ИМ

Таблица 5

Тип крана

(режим работы)

Длина стрелы,

Вылет,

Масса

груза, т

Индицируемая

масса груза, т

ДЭК-251 (Р-00)

14,0

4,75

25,0

13,6

4,3

ДЭК-251 (Р-01)

14,0

4,75

24,0

13,6

3,3

ДЭК-251 (Р-02)

19,0

5,2

14,7

17,8

2,7

ДЭК-251 (Р-03)

19,0

5,2

14,7

17,8

2,0

ДЭК-251 (Р-04)

22,75

5,8

13,4

20,8

1,9

ДЭК-251 (Р-05)

22,75

5,8

12,8

20,8

1,4

ДЭК-251 (Р-06)

24,0

6,0

12,5

21,8

1,8

ДЭК-251 (Р-07)

24,0

6,0

12,5

21,8

1,3

ДЭК-251 (Р-08)

27,75

6,7

10,6

24,7

1,2

ДЭК-251 (Р-09)

27,75

6,7

9,3

15,7

2,5

ДЭК-251 (Р-10)

32,75

7,6

7,0

19,8

1,5

ДЭК-251 (Р-11)

32,75

7,6

6,0

19,8

1,0

Лист

ЛГФИ.408844.009-05 ИМ

Тип крана

(режим работы)

Длина стрелы,

Вылет,

Масса

груза, т

Индицируемая

масса груза, т

ДЭК-631А (Р-00,Р05)

18,0

5,1

61,8

16,0

11,3

ДЭК-631А (Р-01,РО6)

24,0

5,8

45,0

20,7

7,2

ДЭК-631А (Р-02,Р07)

30,0

6,7

35,0

25,2

4,0

ДЭК-631А (Р-03,Р08)

36,0

7,5

26,3

29,9

1,5

ДЭК-631А (Р-04,Р09)

42,0

8,4

18,0

22,8

2,6

ДЭК-631А (Р-10)

36,0 (15 )

11,2

12,2

18,6

4,7

ДЭК-631А (Р-11)

36,0 (24 )

14,5

10,0

26,2

3,0

ДЭК-631А (Р-12)

36,0 (29 )

16,4

8,2

30,5

2,1

ДЭК-631А (Р-13)

36,0 (37 )

19,7

5,0

38,1

1,0

Продолжение таблицы 5

Лист

ЛГФИ.408844.009-05 ИМ

4.5.3.3 На максимальном вылете, указанном в нижней строке таблицы 5 для

выбранного режима работы, поднять минимальный груз, масса которого для данного типа

крана указана в той же таблице.

Опустить груз.

Медленно поднять груз.

Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

груза, указанной для данного типа крана в правом столбце таблицы 5.

4.5.3.4 Повторить операции по пп. 4.5.3.2, 4.5.3.3.

4.5.4 Подстройка срабатывания ограничителя при работе с гуськом

Медленно поднять минимальный груз на максимальном вылете (вылет установить по

рулетке). Убедиться, что ограничитель находится в режиме работы с гуськом.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

Опустить груз.

Медленно поднять груз.

Нажимая кнопки 36, 44, добиться появления на верхнем ИЖЦ кода "Н08.1".

Нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на канатах.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

Установить переключатель в боковом окне БОДа в положение РАБОТА.

Закрыть и опломбировать крышку люка БОДа.

4.6 Занесение даты установки ограничителя на кран

ВНИМАНИЕ ! ОПЕРАЦИИ ПО П. 4.6 ПРОИЗВОДИТЬ ТОЛЬКО ПРИ УСТАНОВКЕ ИЛИ ЗАМЕНЕ

ОГРАНИЧИТЕЛЯ НА КРАНЕ.

4.6.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.

4.6.2 Выполнить операции по п. 4.1.2.

4.6.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

4.6.4 Нажать и отпустить кнопку ЧАСЫ (42).

При этом на ИЖЦ выдается дата установки

ограничителя на кран:

на средний ИЖЦ - число и месяц (число отображается в двух старших - левых -

разрядах индикатора);

на нижний ИЖЦ - год.

4.6.5 Последовательным нажатием кнопки ЧАСЫ (42) выбрать параметр (число,

месяц или год), подлежащий корректировке, и с помощью кнопок "+" (37) и "-" (38)

откорректировать значение даты установки ограничителя на кран.

Лист

ЛГФИ.408844.009-05 ИМ

Нажать на время 1 с кнопку " ".

Примечания

1 Время между двумя последовательными нажатиями кнопки не должно превышать 5 с.

2 По истечении 5 с после нажатия кнопки происходит автоматическое выключение режима

индикации времени.

4.6.6 Установить переключатель в боковом окне БОДа в положение РАБОТА.

5 Комплексная проверка

5.1 Поочередно поднять указанные в таблице 5 (для проверяемого типа крана и

выбранного режима работы) грузы на указанных там же значениях вылета.

Ограничитель не должен сработать.

При этом значения величины индицируемых длины стрелы и вылета не должны

отличаться от указанных в таблице 5 значений более, чем на 20 см.

5.2 Увеличив вес указанных в таблице 5 грузов на 10 %, поочередно поднять их.

Ограничитель должен сработать.

При этом должны включиться (гореть) желтая и красная лампы и заблокированы

(запрещены) все движения крана.

Примечание - Допускается добиваться срабатывания ограничителя путем увеличения вылета.

6 Сдача смонтированного и состыкованного изделия

Сдачу смонтированного и настроенного ограничителя грузоподъемности ОНК-140

осуществлять по разделу паспорта крана "Приемка приборов безопасности".

Романов

Затравкин

Ефимова

Косарев

Ограничитель нагрузки крана

ОНК-140

пуску и регулированию

Инструкция по монтажу,

ЛГФИ.408844.009-06 ИМ

Содержание

1 Общие указания

2 Меры безопасности

3 Монтаж ограничителя на кране

3.1 Состав изделия

3.2 Установка датчика угла наклона стpелы маятникового

3.3 Установка датчика длины стрелы

3.4 Установка датчика азимута

3.5 Установка преобразователей давления

3.6 Установка блока обработки данных

3.7 Установка модуля защиты от опасного напряжения

3.8 Подключение ограничителя к электросхеме крана

4 Регулирование

4.1 Подготовка ОНК к регулированию

4.2 Настройка канала датчика поворота платформы (азимута)

4.3 Ввод кода программы (типа крана)

4.4 Настройка канала длины стрелы

4.5 Настройка канала вылета стрелы

4.6 Настройка канала веса груза и срабатывания ограничителя

4.6.1 Ввод температуры окружающего воздуха

4.6.2 Занесение коэффициента штокового датчика

4.6.3 Настройка канала давления в штоковой полости

4.6.4 Занесения коэффициента поршневого датчика давления

4.6.5 Настройка канала веса груза

4.6.6 Настройка модуля защиты от опасного напряжения

4.7 Занесение даты установки ограничителя на кран

5 Комплексная проверка

6 Сдача смонтированного и состыкованного изделия

Лист

ЛГФИ.408844.009-06 ИМ

Настоящая инструкция является руководящим документом при монтаже и регулиро-

вании ограничителей нагрузки крана ОНК-140-22, ОНК-140-22M, ОНК-140-24, ОНК-140-24M,
ОНК-140-25, ОНК-140-25M, ОНК-140-29, ОНК-140-29M, ОНК-140-31 и ОНК-140-31М ОНК-140-
34

, ОНК-140-34M, ОНК-140-42, ОНК-140-42M, (в дальнейшем - изделие, ограничитель или

ОНК) на кране.

Инструкция предназначена для наладчиков крановых заводов и специалистов ре-

монтных и сервисных предприятий.

В инструкции изложены: указания по монтажу составных частей ОНК на кране, поря-

док их подключения к электросхеме крана, настройка и проверка работоспособности ОНК.

При проведении работ по монтажу и пуску ограничителя на кране дополнительно

следует руководствоваться паспортом и руководством по эксплуатации для соответствующей
модификации ОНК-140.

1 Общие указания

К работам по монтажу и пуску ограничителя на кране допускаются аттестованные

специалисты, изучившие настоящий документ, руководство по эксплуатации и имеющие ли-
цензию Госгортехнадзора РФ на проведение пуско-наладочных работ приборов безопасности
на кране.

Для проведения настройки ограничителя на кране необходимы:
-

набор грузов, измеренных с точностью 1 %;

рулетка металлическая с погрешностью не более 3 %;

термометр для измерения температуры окружающей среды (воздуха) в диапазоне

от минус 40 до плюс 40°С с точностью измерения не ниже ± 3°С.

Перед вводом изделия в эксплуатацию провести внешний осмотр изделия:
-

проверить документацию и комплектность ограничителя, наличие и целостность

органов управления и индикации на передней панели блока обработки данных;

проверить целостность покрытий, окраски и пломбировки составных частей ОНК.

2 Меры безопасности

Ограничитель не содержит источников опасности для обслуживающего персонала и

при его эксплуатации необходимо руководствоваться "Правилами устройства и безопасной
эксплуатации грузоподъемных кранов" Госгортехнадзора России

3 Монтаж ограничителя на кране

3.1 Состав изделия

В состав изделия входят:
-

блок обработки данных (БОД);

модуль защиты от опасного напряжения (МЗОН), - только для ограничителей с ин-

дексом "М" в конце обозначения (например, ОНК-140-25М);

датчик угла подъема стрелы маятниковый (ДУГМ);

датчик угла поворота платформы (азимута) ДА ;

датчик длины стрелы (ДД);

преобразователи давления (ПрД, 2 шт.).

Лист

ЛГФИ.408844.009-06 ИМ

3.2 Установка датчика угла наклона стpелы маятникового

Установить ДУГМ на корневой секции стрелы на расстоянии не более 5 м от оси кре-

пления стрелы (см. рисунок 1). Для этого на боковой поверхности стрелы (со стороны каби-
ны) приварить две бобышки (с резьбой М6 под крепежные винты) так, чтобы поперечная ось
симметрии бобышек, установленных друг от друга на расстоянии 116 мм, была параллельна
продольной оси симметрии стрелы.

Вид сверху

Вид сбоку

116

Стрела

Кабина машиниста

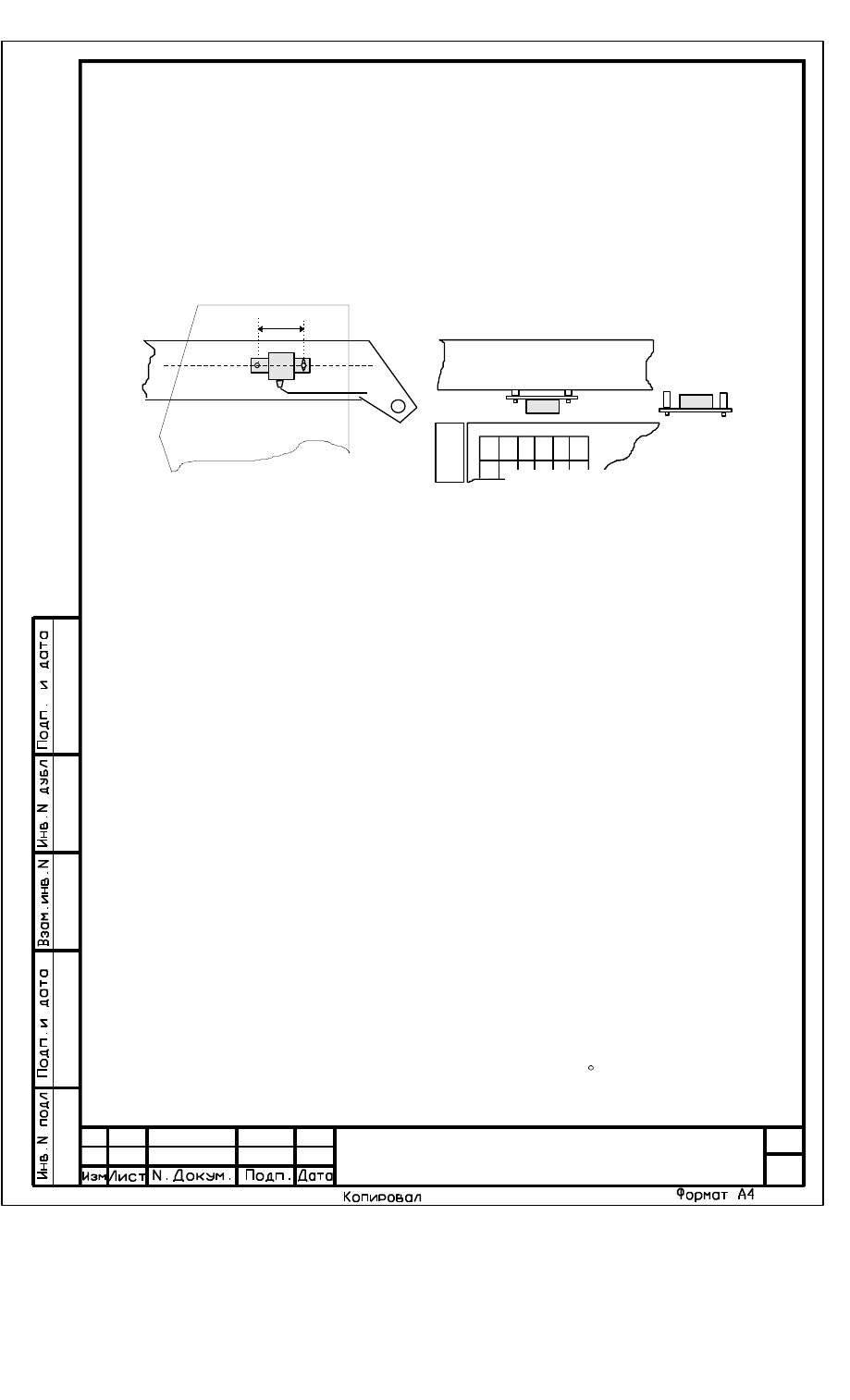

Рисунок 1 - Установка датчика угла маятникового

Закрепить датчик с помощью двух винтов М6•12 с пружинными шайбами (При распо-

ложении кабины справа от стрелы датчик необходимо развернуть на угол 180°). При установ-
ке датчика правый винт затягивать посредине регулировочной прорези.

Закрепить без провисаний жгут датчика.
Примечание - Рекомендуется поместить жгут в металлическую трубу или уголок. Это отно-

сится и к другим жгутам ограничителя.

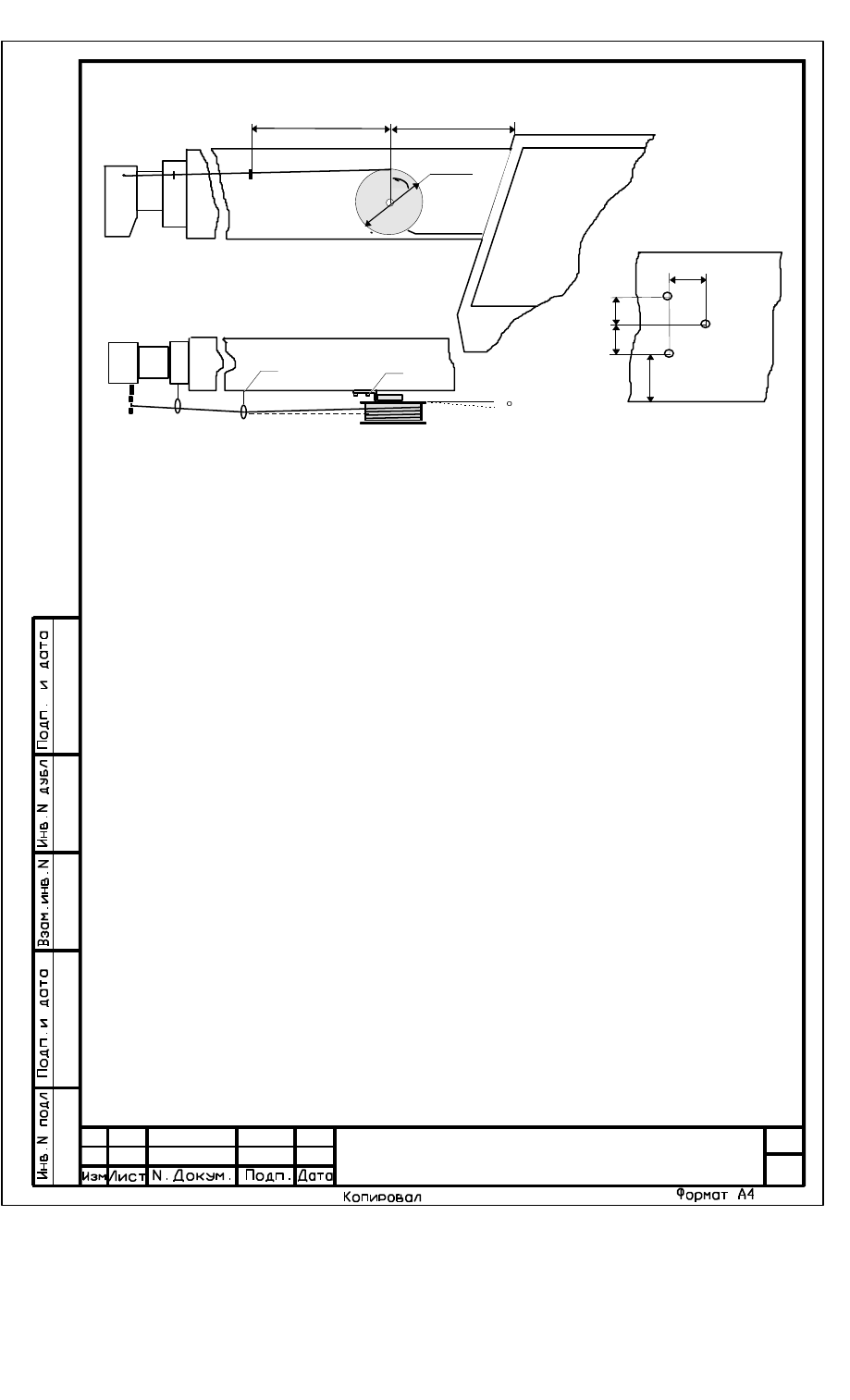

3.3 Установка датчика длины стрелы

Перед установкой ДД (для повышения точности измерения длины стрелы) необходи-

мо убрать с его барабана излишки троса (кабеля). На барабане должно остаться количество
витков, равное максимальной длине стрелы крана в метрах плюс 1 м (например, если длина
стрелы 20,75 м, то на барабане должно быть 21,8 витка). Излишки кабеля отрезать.

Установить ДД на корневой секции стрелы на расстоянии 1-2 м от кабины крана. Для

этого на боковой поверхности стрелы приварить три бобышки (с резьбой М10 под крепежные
болты) так, как показано на рисунке 2.

Датчик длины стрелы может быть установлен как с левой, так и с правой стороны

стрелы на уголке (как можно ближе к стреле), а направление его вращения при увеличении
длины стрелы должно совпадать с направлением, указанным стрелкой на барабане.

Для исключения возможности попадания воды, выход жгута датчика должен быть на-

правлен вертикально вниз (к земле).

С целью обеспечения намотки троса на барабан без пропусков в один слой, плос-

кость вращения барабана расположить под небольшим углом (2-4 ) к оси приводного троса
путем установки (надеть на винт 2) под уголок одной-двух шайб толщиной 3 мм.

Лист

ЛГФИ.408844.009-06 ИМ

1,5 м

20 см

4 см

7,2 см

2 м

0.33 м

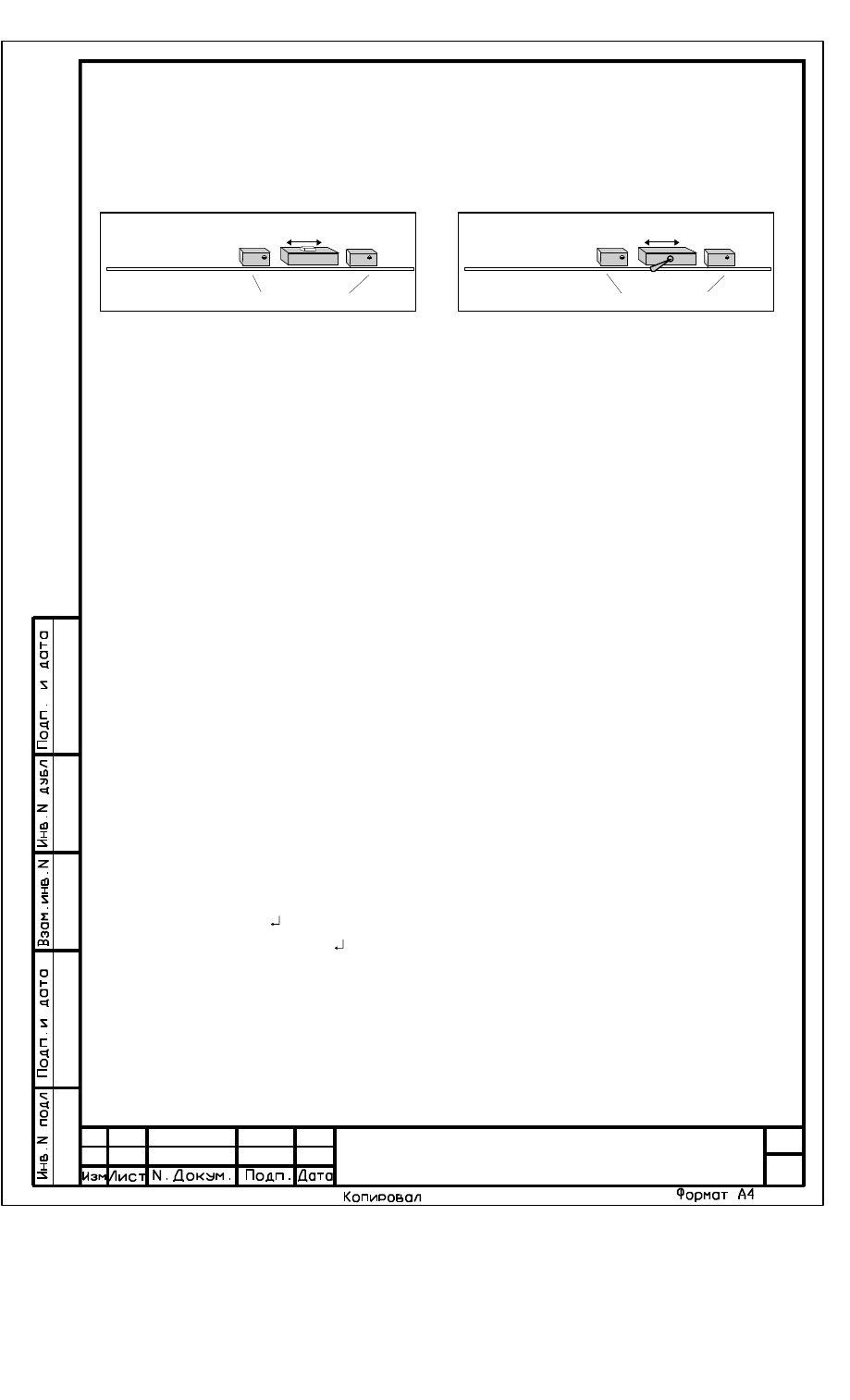

Рисунок 2 - Установка датчика длины стрелы и разметка мест крепления

На каждой секции стрелы установить направляющие, исключающие провисания тро-

са. Для обеспечения намотки троса на барабан в один слой, направляющую на корневой сек-
ции стрелы установить на расстоянии 2 м от барабана. При этом расстояние от стрелы до
центра направляющей 1 должно быть равно расстоянию от стрелы до середины барабана
датчика.

Закрепить датчик с помощью трех болтов М10•15 с пружинными шайбами.
Снять с ДД транспортировочную скобу.
Произведя установку ДД, полностью втянуть телескоп и намотать тpос на баpабан.
Закpутить баpабан (по направлению, указанному стрелкой) на 4 - 4,5 обоpота от сво-

бодного состояния барабана.

Закрепить конец троса барабана на оголовке стрелы.
Подключить контакты К1 и К2 токопроводящего троса к электрооборудованию ого-

ловка стрелы согласно схеме соединений крана.

ВНИМАНИЕ ! ВО ИЗБЕЖАНИЕ ПОЛОМКИ ВОЗВРАТНОЙ ПРУЖИНЫ ДАТЧИКА,

ЗАПРЕЩАЕТСЯ ВРАЩЕНИЕ БАРАБАНА В НАПРАВЛЕНИИ, ПРОТИВОПОЛОЖНОМ
УКАЗАННОМУ СТРЕЛКОЙ НА БАРАБАНЕ.

3.4 Установка датчика азимута

Нарезать резьбу М24 на оси вращения 2 крана (см. рисунок 3).
Навернув ведущую шестерню 3 датчика азимута (ДА) на ось вращения 2, зафиксиро-

вать корпус ДА относительно токосъемника шпилькой 1 диаметром 10 мм.

Навернуть (не затягивая) гайку 4 с резьбой М24 на ось вращения 2 крана.

Лист

ЛГФИ.408844.009-06 ИМ

Токосъемник

Зубчатая пара

120

М24•2

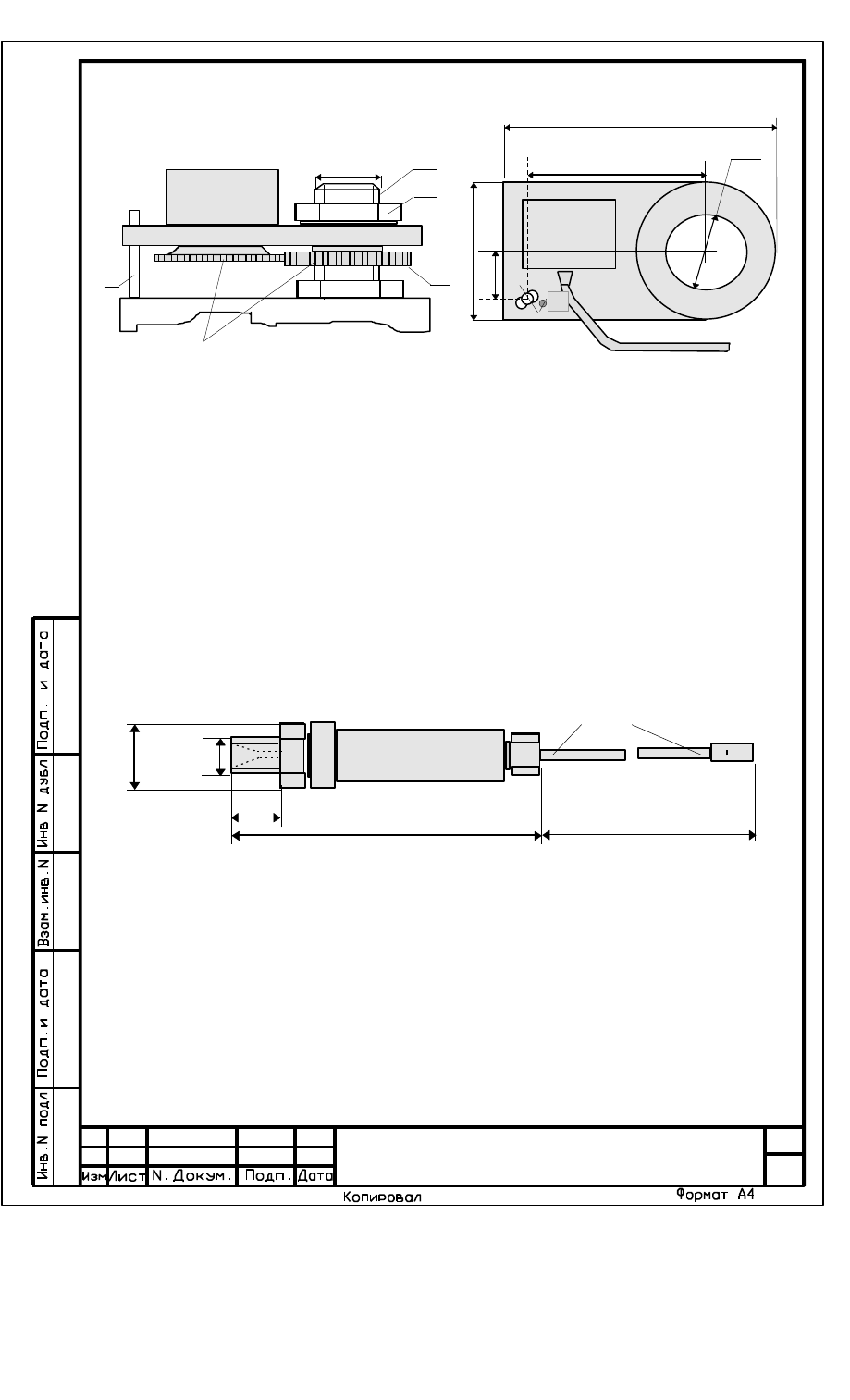

Рисунок 3 - Установка датчика азимута

3.5 Установка преобразователей давления

Преобразователи давления служат для измерения давлений в поршневой и штоко-

вой полостях гидроцилиндра подъема стрелы.

В данной модификации ОНК используется два однотипных ПрД (рисунок 4).
Преобразователь давления (ПрД) с меньшим значением двух последних цифр по-

рядкового номера (по сравнению с порядковым номером другого ПрД) соединить с поршне-
вой, а преобразователь с большим значением двух последних цифр порядкового номера со-
единить со штоковой полостями гидроцилиндра подъема стрелы.

С целью уплотнения соединений, при установке ПрД применять медные шайбы с

внешним диаметром 20 мм.

Номер

4000-9000

152

М22х1,5

Рисунок 4 - Преобразователь давления

3.6 Установка блока обработки данных

Установить БОД, габаритные и присоединительные размеры которого показаны на

рисунке 5, на передней стенке кабины крана или в его пульт управления.

Элементы крепления БОДа и его внешних соединительных жгутов должны обеспечи-

вать возможность поворота или быстрого демонтажа блока для доступа к его боковой крышке
(доступ к элементам настройки).

Лист

ЛГФИ.408844.009-06 ИМ

180

175

135

150

3,15А Р1 Ш П L

323

328

Х1 Р2 Р3/

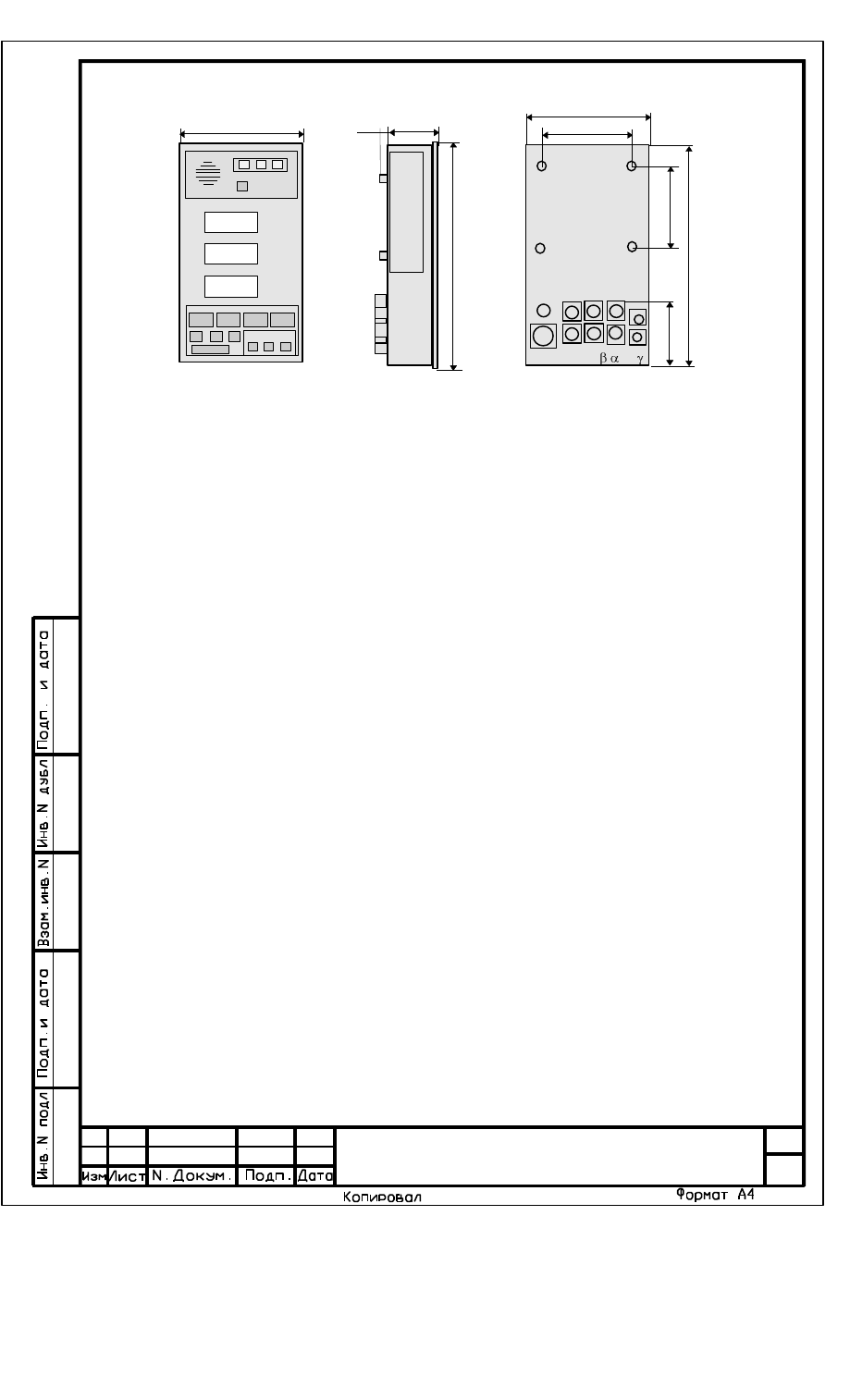

Рисунок 5 - Габаритные и присоединительные размеры БОДа

3.7 Установка модуля защиты от опасного напряжения

Установить МЗОН на оголовке стрелы на четыре бобышки так, чтобы продольная ось

модуля была параллельна оси стрелы. Металлическое основание МЗОНа должно иметь на-

дежный электрический контакт с металлом стрелы. Выходные провода МЗОНа должны быть

направлены вниз для исключения попадания воды внутрь.

3.8 Подключение ограничителя к электросхеме крана

Зашунтировать электромагнитные распределители крана диодами типа Д226Б.
Соединить разъемы датчиков и разъем жгута цепей управления крана с разъемами

БОДа согласно маркировки последнего.

Подключить контакты цепей жгута управления БОДа к клеммной панели крана со-

гласно схеме соединений последнего.

При подключении ограничителя необходимо дополнительно руководствоваться схе-

мой электрической принципиальной ОНК, приведенной в руководстве по эксплуатации ОНК.

4 Регулирование

В данном разделе описана методика регулировки ОНК на заводе-изготовителе кра-

нов, а также после ремонта ограничителя.

Ограничитель поставляется заводом-изготовителем настроенным. Поэтому для

уменьшения времени настройки ОНК на кране желательно устанавливать ограничитель в
комплектации, указанной в упаковочном листе.

При эксплуатации крана необходимо пользоваться методикой подстройки ОНК, из-

ложенной в п. 4.3.3 руководства по эксплуатации.

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме

необходимо соблюдать осторожность, так как в нем разрешены все движения крана и
сигналы на останов крана по перегрузке не формируются.

Лист

ЛГФИ.408844.009-06 ИМ

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдаются:

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 1);

на средний ИЖЦ - значение настраиваемого параметра;

на нижний ИЖЦ - процент использования разрядной сетки АЦП (не контролировать).

Таблица 1

Параметр

код

наименование

Н00

Тип крана

Н01

Длина стрелы

Н02

Вылет стрелы

Н03

Температура окружающего воздуха

Н04

Температурный коэффициент ухода нуля штокового датчика давления

Н05

Давление в штоковой полости

Н06

Температурный коэффициент ухода нуля поршневого датчика давления

Н07

Масса поднимаемого груза

Н08

Масса груза при работе с гуськом

Н15

Установка режима работы с модулем защиты от опасного напряжения

---------

)

Используется для автоматической корректировки температурного ухода нуля датчиков давления

При отображении на верхнем ИЖЦ кода "НХХ" возможен только контроль измеряе-

мого параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру следующе-
го параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.
При коде "НХХ.1" производится установка максимального значения параметра и его

занесение в память ОНК.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно
набрать кнопкой 44 код "НХХ".

4.1 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан (для

стабилизации параметров датчиков) во включенном состоянии не менее 5 мин в условиях
воздействия температуры, при которой будет производиться регулирование.

Лист

ЛГФИ.408844.009-06 ИМ

Установить стрелу крана в положение, диаметрально противоположное положению

кабины машины.

4.1.1 Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и

переключателю РАБОТА - НАСТРОЙКА (см. рисунок 6).

или

Установка "0" ПрД

"Ш"

"П"

"РАБОТА-НАСТРОЙКА"

Установка "0" ПрД

"Ш"

"П"

"РАБОТА-НАСТРОЙКА"

Рисунок 6

4.1.2 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.
Включить тумблер ПИТАНИЕ на пульте управления крана и проконтролировать заго-

рание светодиода ВКЛ на передней панели БОДа (см. рисунок 7).

Примечание - ОНК не имеет собственного переключателя для подачи напряжения питания.
После прохождения теста ограничитель должен перейти в рабочий режим и на ИЖЦ

должны отображаться значения параметров крана.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности датчика или его цепей (см. таблицу 3 руководства по эксплуатации), уст-
раните неисправность в соответствии с рекомендациями таблицы 3.

Если после прохождения теста на верхний ИЖЦ БОДа выдается код "Е 30" или код "Е

31", необходимо выполнить операции по п. 4.1.3 (ввести режим работы крана).

4.1

.3 Ввести режим работы крана: "Р-00" - основная стрела на выдвинутых опорах,

запасовка равна максимальной.

Для этого нажать кнопку выбора запасовки (46). При этом на индикаторы БОДа вы-

даются (см. рисунок 7):

на верхний ИЖЦ - номер модификации ограничителя и тип крана (первая цифра -

модификация ограничителя , две последние - тип крана);

на средний ИЖЦ - кратность запасовки;

на нижний ИЖЦ - цифровой код режима работы опорного контура и стрелового обо-

рудования с символом "Р - " впереди.

Кнопкой выбора стрелового оборудования и опорного контура (45) установить режим

работы "Р-00" (основная стрела, опоры выдвинуты полностью), а кнопкой выбора запасовки

(46) -

режим максимальной запасовки.

Нажать кнопку " " (40, - кнопка занесения режима в память ОНК).
После нажатия кнопки " " ограничитель переходит в рабочий режим, работа крана

разрешается.

Примечание - Если на кране используется только один режим работы (работа с основной

стрелой на выдвинутых опорах), то после включения питания ОНК переходит сразу в рабочий режим и
операции по п. 4.1.3 можно не выполнять.

Лист

ЛГФИ.408844.009-06 ИМ

ВЫБОР РЕЖИМА

ТС ВКЛ

ОНК-140

Индикаторы и кнопки ввода коор-

динатнойзащиты: " потолок", "сте-

на", "угол левый", "угол правый".
Или кнопки "увеличить", "умень-

шить", " резерв", "ввод в настроеч-
ную память" режимов работы кра-

на

90%

НОРМА

СТОП

Лампы загрузки крана

Индикатор включения

подогрева индикаторов

Индикатор включения питания

Кнопка выбора параметра в
режиме настройки или пере-

ключениния диапазона МЗОН

Индикаторы режима работы с
гуськом

Индикатор срабатывания огра-

ничителя подьема крюка

(мигает) или срабатывания

МЗОНа (горит)

Индикатор момента
или длины стрелы

Индикатор вылета
или параметра,
(высоты)

Индикатор грузо-
подьемности или
веса (часы)

Индикаторы выбранной запа-

совки палиспаста

Индикатор фиксации второй

секции стрелы (палец )

Индикаторы положения опор: вы-

двинуты, выдвинуты на полови-
ну, (не выдвинуты) , работа с колес

Кнопки: "включения и выклю-

чения подсветки", "вызов теку-

щего времени", "включение

тестирования прибора"

Кнопка установки запасовки

палиспаста

Не используется

Кнопка установки режима ра-
боты стрелового оборудова-

ния и положения опор

Кнопка смены группы параметров
на ЖКИ индикаторах

Указатель нахождения на ЖКИ индикаторах параметров M, R, Qмах

Указатель нахождения на ЖКИ индикаторах параметров L, П(Н),Q

Рисунок 7 - Лицевая панель ограничителя

Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 12
