Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию

Лист

ЛГФИ.408844.009-04 ИМ

1,5 м

20 см

4 см

7,2 см

2 м

0,33 м

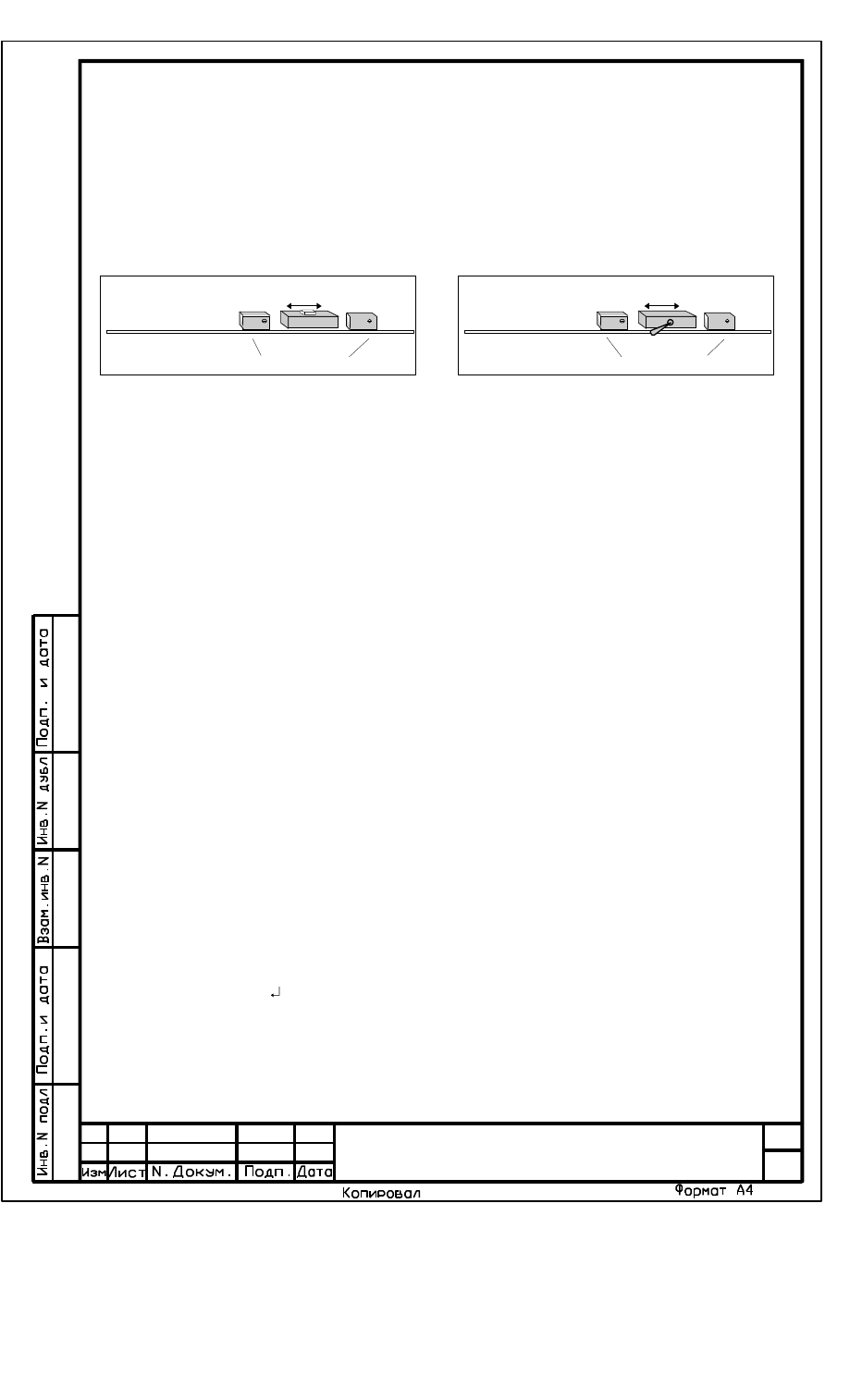

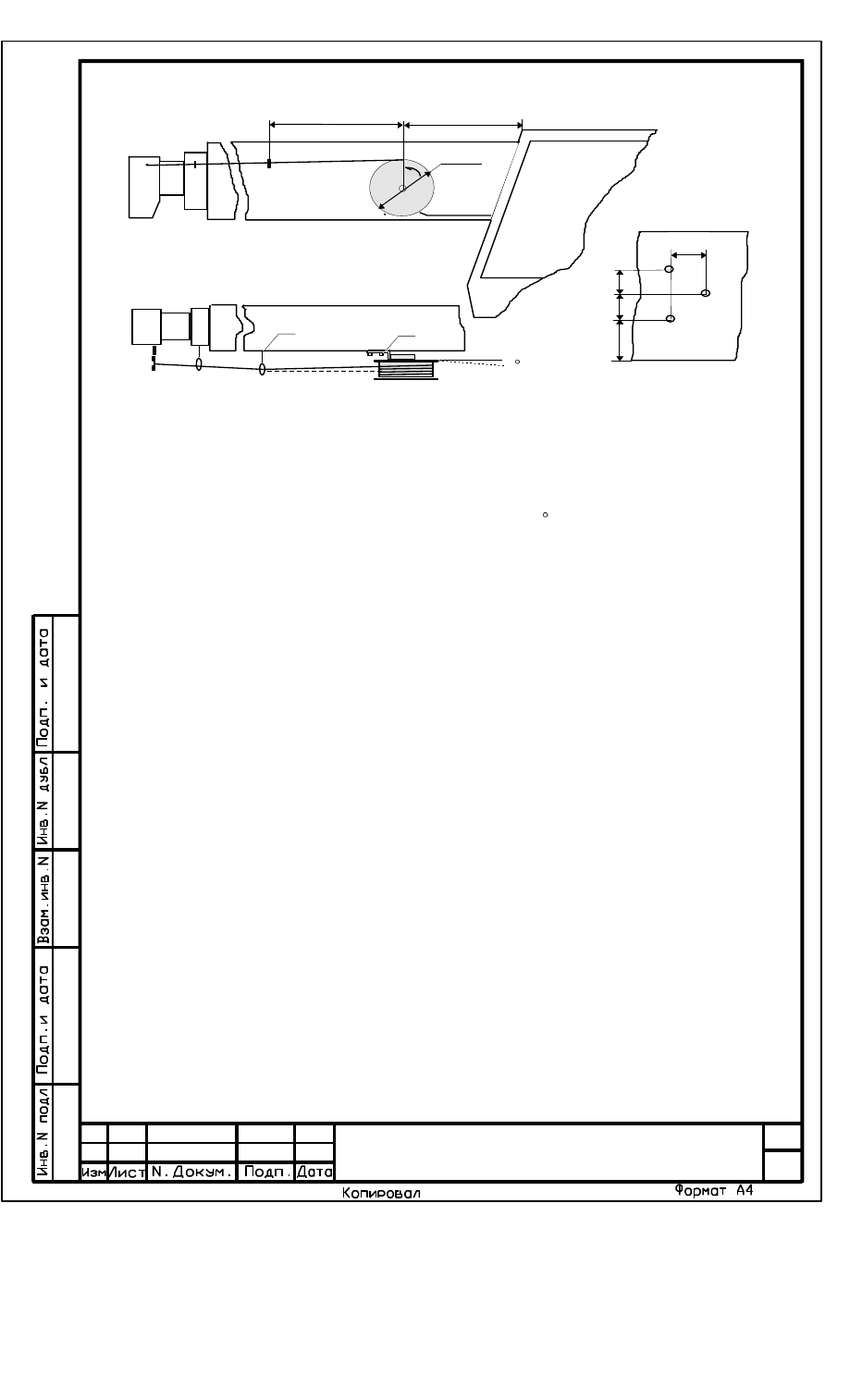

Рисунок 2 - Установка датчика длины и разметка мест его крепления

Для исключения возможности попадания воды, выход жгута датчика должен быть на-

правлен вертикально вниз (к земле).

С целью обеспечения намотки троса на барабан без пропусков в два слоя, плоскость

вращения барабана расположить под небольшим углом (2-4 ) к оси приводного троса путем
установки (надеть на винт 2) под уголок одной-двух шайб толщиной 3 мм.

На каждой секции стрелы установить направляющие, исключающие провисания тро-

са. Для обеспечения намотки троса на барабан в один слой, направляющую на корневой сек-
ции стрелы установить на расстоянии 2 м от барабана. При этом расстояние от стрелы до
центра направляющей 1 должно быть равно расстоянию от стрелы до середины барабана
датчика.

Закрепить датчик с помощью трех болтов М10•15 с пружинными шайбами.
Снять с ДД транспортировочную скобу.
Произведя установку ДД, полностью втянуть телескоп и намотать тpос на баpабан.
Закpутить баpабан (по направлению, указанному стрелкой) на 4-4,5 обоpота от сво-

бодного состояния барабана.

Закрепить конец троса барабана на оголовке стрелы.
Подключить контакты К1 - К2 токопроводящего троса к электрооборудованию оголов-

ка стрелы согласно схеме соединений крана.

ВНИМАНИЕ ! ВО ИЗБЕЖАНИЕ ПОЛОМКИ ВОЗВРАТНОЙ ПРУЖИНЫ ДАТЧИКА,

ЗАПРЕЩАЕТСЯ ВРАЩЕНИЕ БАРАБАНА В НАПРАВЛЕНИИ, ПРОТИВОПОЛОЖНОМ
УКАЗАННОМУ СТРЕЛКОЙ НА БАРАБАНЕ.

3.4

Установка датчика угла поворота платформы

Развернув стрелу крана в положение, диаметрально противоположное положению

кабины, и совместив риску на оси датчика с меткой "165" на его корпусе, установить датчик
угла (ДУГ) поворота платформы (рисунок 3) над осью вращения крана на четыре шпильки 1
диаметром 8 мм. При этом корпус датчика шпильками 1 должен быть связан с корпусом токо-
съемника или поворотной платформой крана, а ось датчика (через переходную муфту 3) - с
неподвижной частью крана.

Лист

ЛГФИ.408844.009-04 ИМ

Токосъемник

100

165

315

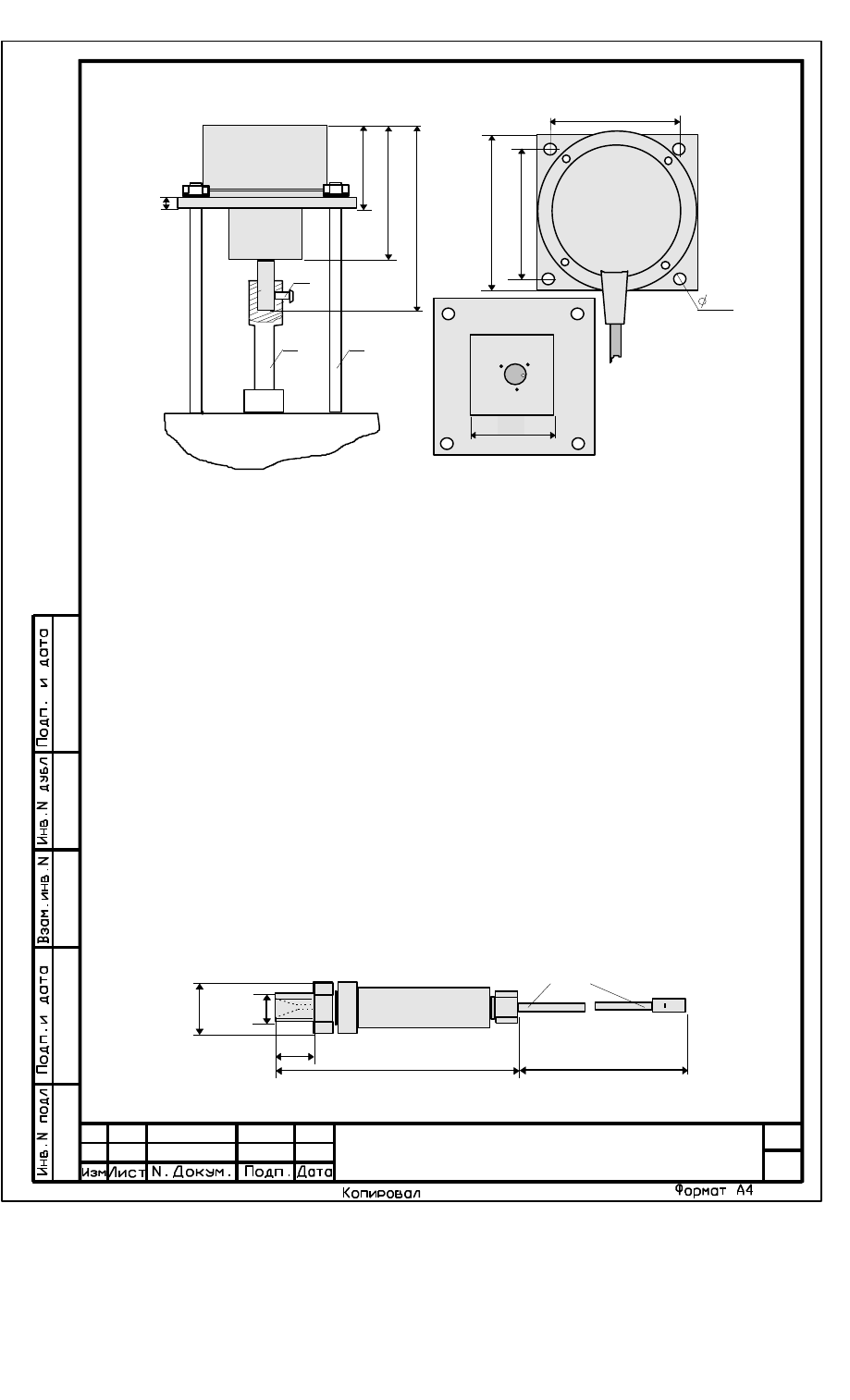

Рисунок 3 - Установка датчика угла

Убедившись, что при установке ДУГ на посадочное место не сбилась первоначаль-

ная установка его оси, закрепить ось винтом 2.

Возможна установка датчика в стороне от оси вращения. В этом случае ось враще-

ния крана соединяется осью датчика с помощью зубчатых шестерен. В этом случае ось дат-
чика должна быть направлена вверх.

3.5 Установка преобразователей давления

Преобразователи давления (см. рисунок 4) служат для измерения давлений в порш-

невой и штоковой полости гидроцилиндра подъема стрелы.

Преобразователи устанавливаются в магистрали крана в соответствии со значением

числа в двух последних цифрах порядкового номера.

Преобразователь давления (ПрД) с меньшим значением двух последних цифр по-

рядкового номера устанавливается в поршневой полости гидроцилиндра подъема стрелы,
остальные преобразователи по мере возрастания числа устанавливаются соответственно в
штоковую полость гидроцилиндра, напорную магистраль Р1, напорную магистраль Р2 и маги-
страль управления Р3.

С целью уплотнения соединений, при установке ПрД применять медные шайбы с

внешним диаметром 20 мм.

Номер

4000-9000

152

М22х1,5

Рисунок 4 - Преобразователь давления

Лист

ЛГФИ.408844.009-04 ИМ

3.6 Установка блока обработки данных

Установить БОД, габаритные и присоединительные размеры которого показаны на

рисунке 5, на передней стенке кабины крана или в его пульт управления.

180

175

135

150

3,15А Р1 Ш П L

328

323

Х1 Р2 Р3/

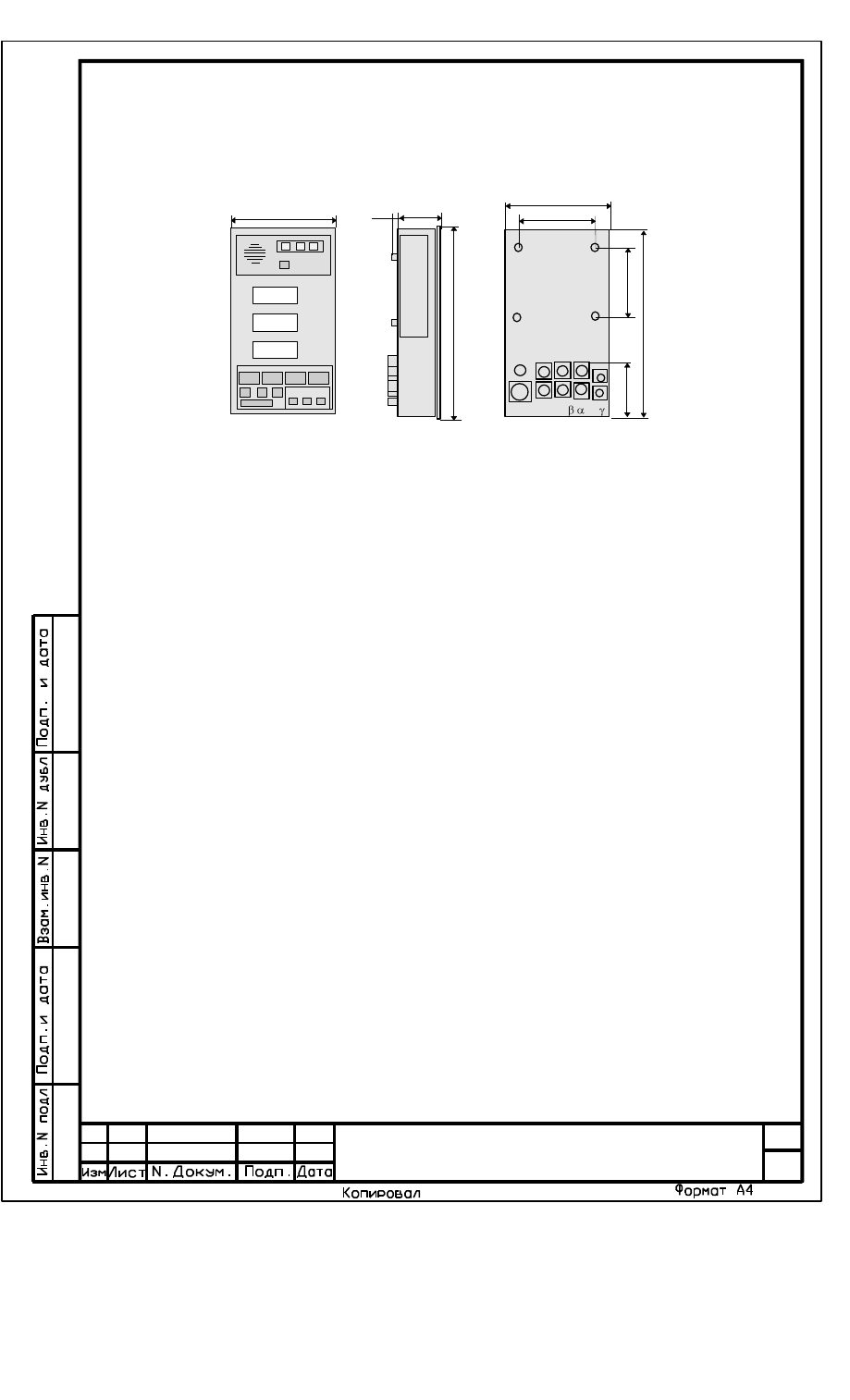

Рисунок 5 - Габаритные и присоединительные размеры БОДа

Элементы крепления БОДа и его внешних соединительных жгутов должны обеспечи-

вать возможность поворота или быстрого демонтажа блока для доступа к его боковой крышке
(доступ к элементам настройки).

3.7 Установка конечного выключателя короткой стрелы и модуля защиты
от опасного напряжения

Установить выключатель конечный (при его наличие в схеме крана) на оголовке

стрелы таким образом, чтобы выключатель срабатывал при выдвижении третьей секции
стрелы на 3 см.

Установить МЗОН на оголовке стрелы на четыре бобышки так, чтобы продольная ось

модуля была параллельна оси стрелы, а жгуты модуля выходили вниз (к земле).

Металлическое основание МЗОНа должно иметь надежный электрический контакт с

металлом стрелы.

3.8 Подключение ограничителя к электросхеме крана

Зашунтировать обмотки электромагнитных реле (электромагнитные распределите-

ли), на которые работают выходные реле ограничителя, диодами с обратным напряжением
не менее 400 В и прямым током не менее 0,4 А (например, диодами типа Д226Б).

Соединить разъемы датчиков и разъем жгута цепей управления крана с разъемами

БОДа согласно маркировки последнего и схеме крана.

При подключении ограничителя необходимо дополнительно руководствоваться схе-

мой электрической принципиальной ОНК, приведенной в руководстве по эксплуатации ОНК.

Регулирование

В данном разделе описана методика регулировки ОНК на заводе-изготовителе кра-

нов, а также после ремонта ограничителя.

Ограничитель поставляется заводом-изготовителем настроенным. Поэтому для

уменьшения времени настройки ОНК на кране желательно устанавливать ограничитель в
комплектации, указанной в упаковочном листе.

Лист

ЛГФИ.408844.009-04 ИМ

При эксплуатации крана необходимо пользоваться методикой подстройки ограничи-

теля ОНК-140, изложенной в п. 4.3.3 руководства по эксплуатации.

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме

необходимо соблюдать осторожность, так как в нем разрешены все движения крана и
сигналы на останов крана по перегрузке не формируются.

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдаются:

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 1);

на средний ИЖЦ - значение настраиваемого параметра;

на нижний ИЖЦ - процент использования разрядной сетки АЦП (не контролировать).

При отображении на верхнем ИЖЦ кода "НХХ" возможен только контроль измеряе-

мого параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру следующе-
го параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.
При коде "НХХ.1" производится установка максимального значения параметра и его

занесение в память ОНК.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно
набрать кнопкой 44 код "НХХ".

Таблица 1

Параметр

код

наименование

Н00

Тип крана

Н01

Длина стрелы

Н02

Вылет стрелы

Н03

Температура окружающего воздуха

Н04

Температурный коэффициент ухода нуля штокового датчика давления

Н05

Давление в штоковой полости

Н06

Температурный коэффициент ухода нуля поршневого датчика давления

Н07

Масса груза (давление в поршневой полости)

Н08

Масса груза при работе с гуськом

Н15

Установка режима работы с модулем защиты от опасного напряжения

-----------------------

)

Используется для автоматической корректировки температурного ухода нуля датчиков давления

Лист

ЛГФИ.408844.009-04 ИМ

4.1 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан во

включенном состоянии не менее 5 мин (для стабилизации параметров датчиков) при темпе-
ратуре, при которой будет производиться регулирование.

4.1.1 Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и

переключателю РАБОТА - НАСТРОЙКА (см. рисунок 6).

или

Установка "0" ПрД

"Ш"

"П"

"РАБОТА-НАСТРОЙКА"

Установка "0" ПрД

"Ш"

"П"

"РАБОТА-НАСТРОЙКА"

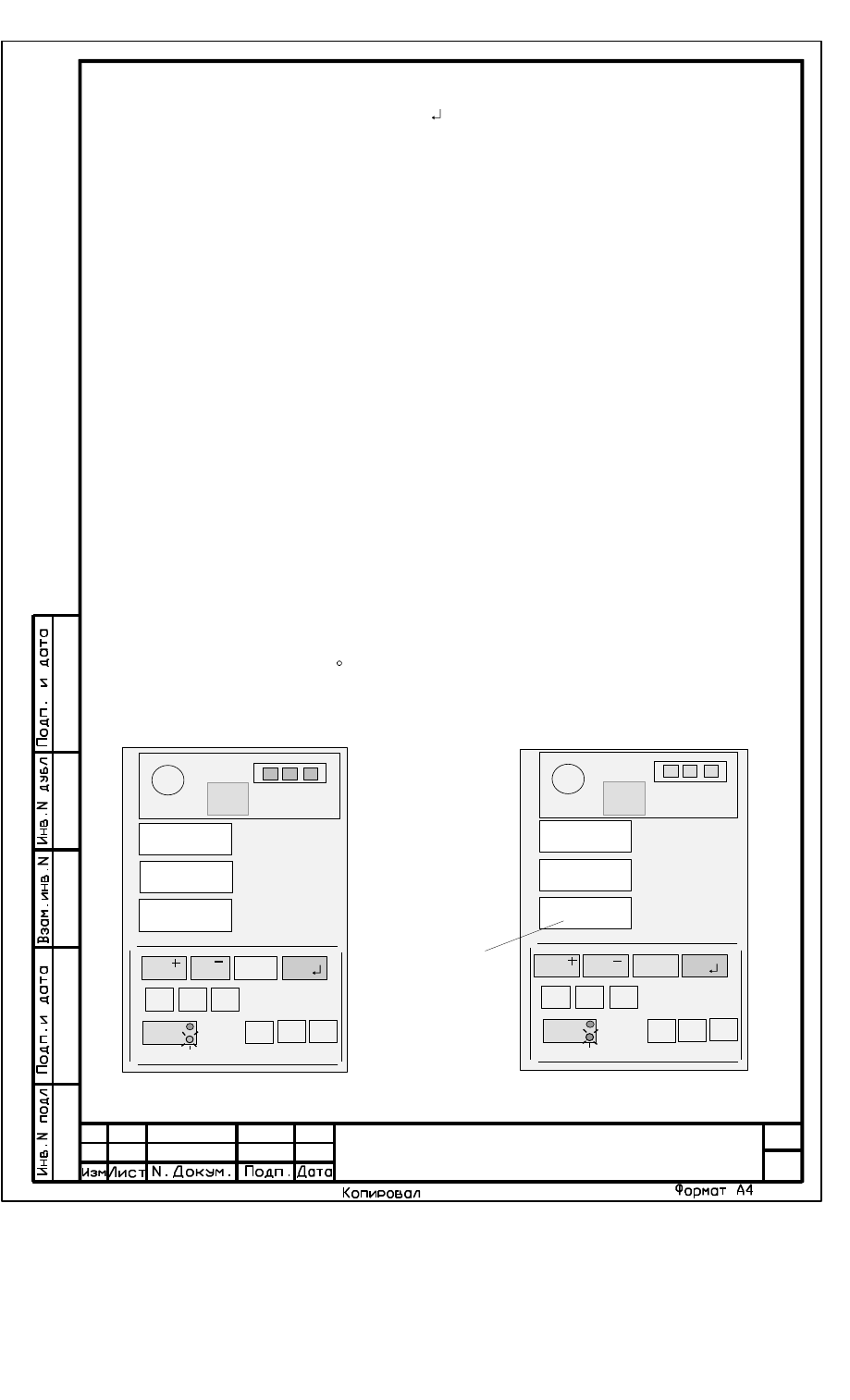

Рисунок 6

4.1.2 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.
Включить тумблер ПИТАНИЕ на пульте управления крана и проконтролировать заго-

рание светодиода ВКЛ на передней панели БОДа (см. рисунок 7).

Примечание - ОНК не имеет собственного переключателя для подачи напряжения питания.
Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности датчика или его цепей (см. таблицу 3 руководства по эксплуатации), уст-
раните неисправность в соответствии с рекомендациями таблицы 3.

Если после прохождения теста на верхний ИЖЦ БОДа выдается код "Е 30" или код "Е

31", необходимо выполнить операции по п. 4.1.3 (ввести режим работы крана).

4.1.3 Ввести режим работы крана: основная стрела на выдвинутых опорах.
Для этого нажать кнопку выбора запасовки (46). При этом на индикаторы БОДа вы-

даются (см. рисунок 7):

отображается в двух старших - левых - разрядах индикатора)

на верхний ИЖЦ - номер модификации ограничителя (отображается в двух старших

левых - разрядах индикатора) и тип крана (отображается в двух младших разрядах);

на средний ИЖЦ - кратность запасовки;

на нижний ИЖЦ - цифровой код режима работы опорного контура и стрелового обо-

рудования с символом "Р - " впереди.

Кнопкой выбора стрелового оборудования и опорного контура (45) установить режим

работы "Р-00" (основная стрела, опоры выдвинуты полностью), а кнопкой выбора запасовки

(46) -

режим запасовки.

Нажать кнопку " " (40, - кнопка занесения режима в память ОНК).

Лист

ЛГФИ.408844.009-04 ИМ

L, м

ВЫБОР РЕЖИМА

ТС ВКЛ

ОНК-140

R, м

90 %

НОРМА

СТОП

Индикаторы степени
загрузки крана

Индикатор включения

подогрева ИЖЦ

Индикатор включения

питания

Кнопка выбора параметра

в режиме НАСТРОЙКА или
переключения диапазона

напряжений МЗОНа

Индикаторы режима

работы с гуськом

Индикатор срабатывания
ограничителя подъема крюка

(мигает) или МЗОНа (горит
постоянно)

Индикатор вылета
или параметра
(высоты)

Индикаторы выбранной

запасовки полиспаста

Индикатор фиксации второй

секции стрелы (палец)

Кнопки: включения-выключения

подсветки ИЖЦ (41), вызов теку-
щего времени (42), включение
теста самоконтроля ОНК (43)

Кнопка установки запасовки
палиспаста

Не используется

Кнопка установки режима ра-
боты стрелового оборудова-

ния и положения опор

Кнопка смены группы
индицируемых на ИЖЦ
параметров

Указатель отображения на ИЖЦ параметров M, R, Qмах

Указатель отображения на ИЖЦ параметров L, П(Н), Q

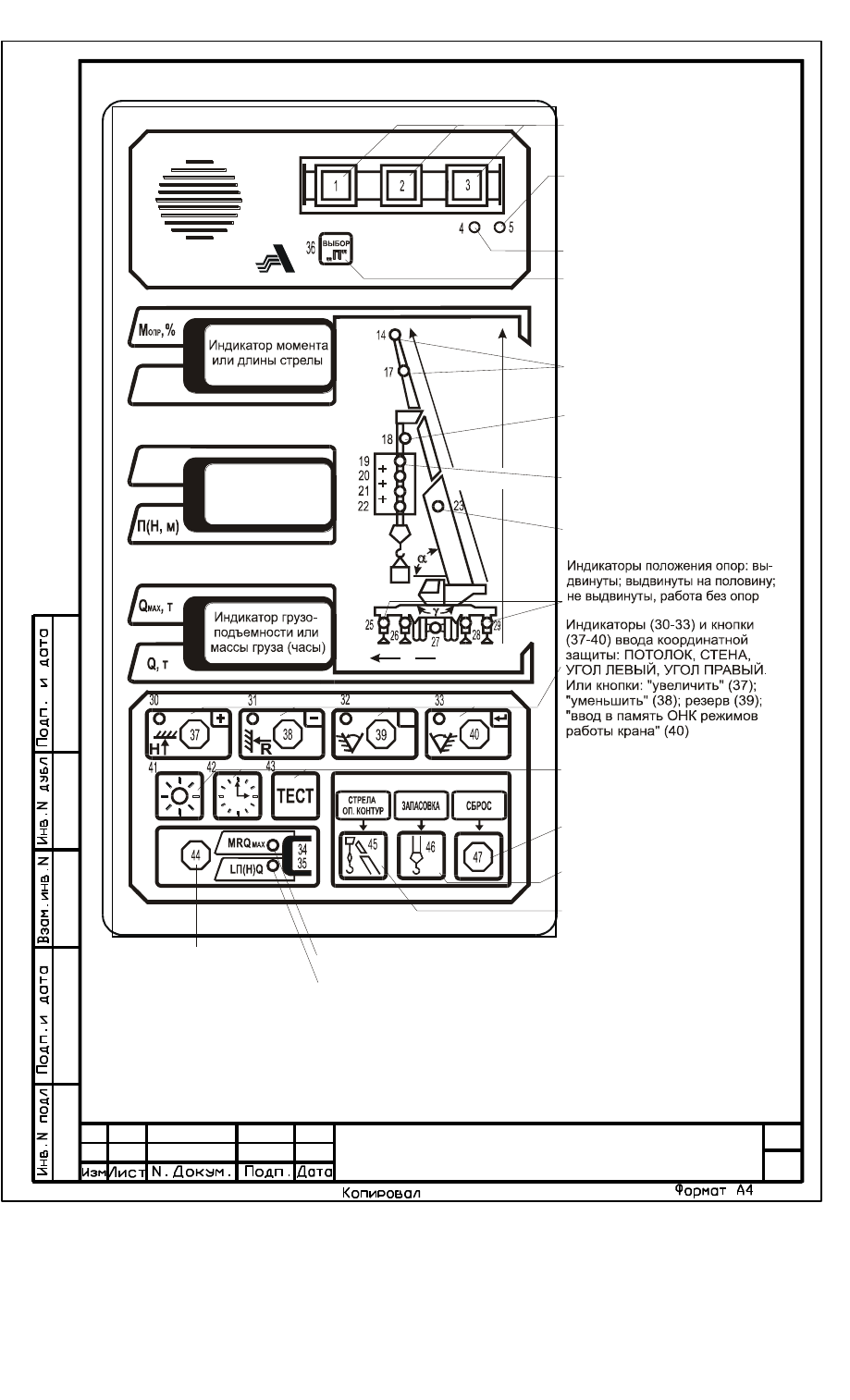

Рисунок 7 - Расположение органов управления и элементов индикации на панели БОДа

Лист

ЛГФИ.408844.009-04 ИМ

После нажатия кнопки " " ограничитель переходит в рабочий режим, работа крана

разрешается.

Примечание - Если на кране используется только один режим работы (работа с основной

стрелой на выдвинутых опорах), то после включения питания ОНК переходит сразу в рабочий режим и
операции по п. 4.1.3 можно не выполнять.

4.1.4 Установить стрелу крана в положение, диаметрально противоположное поло-

жению кабины машины.

4.1.5 Убедившись в правильности занесения режима работы крана, проверить рабо-

тоспособность ОНК и концевых выключателей крана по п. 3.3.3 руководства по эксплуатации
(тестовый контроль).

4.1.6 Нажать кнопку ТЕСТ для выхода в рабочий режим.

4.2 Настройка канала угла поворота платформы (азимута)

4.2.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.2.2 Выполнить операции по п. 4.1.2.
4.2.3 Развернуть стрелу крана на 180 по часовой стрелке относительно кабины (см.

рисунки 8, 9) таким образом, чтобы линия передней стенки кабины была параллельна линии
среза настила шасси.

4.2.4 Нажать кнопку ТЕСТ.
После прохождения теста на среднем ИЖЦ появится имя параметра "AL" (альфа).
4.2.5 Нажимая кнопку "+" (37), добиться отображения на среднем ИЖЦ параметра

"GA

" (гамма). При этом на нижний ИЖЦ должен выдаваться угол поворота платформы отно-

сительно кабины машины (в градусах) по часовой стрелке.

4.2.6 Вращая ведущую шестерню датчика азимута на оси крана, установить на ниж-

нем ИЖЦ значение 180.0 с точностью ± 1°.

4.2.7 Застопорить ведущую шестерню датчика.
4.2.8 Нажать кнопку ТЕСТ для выхода в рабочий режим.

Линии должны быть

параллельны

Рисунок 8

180.0

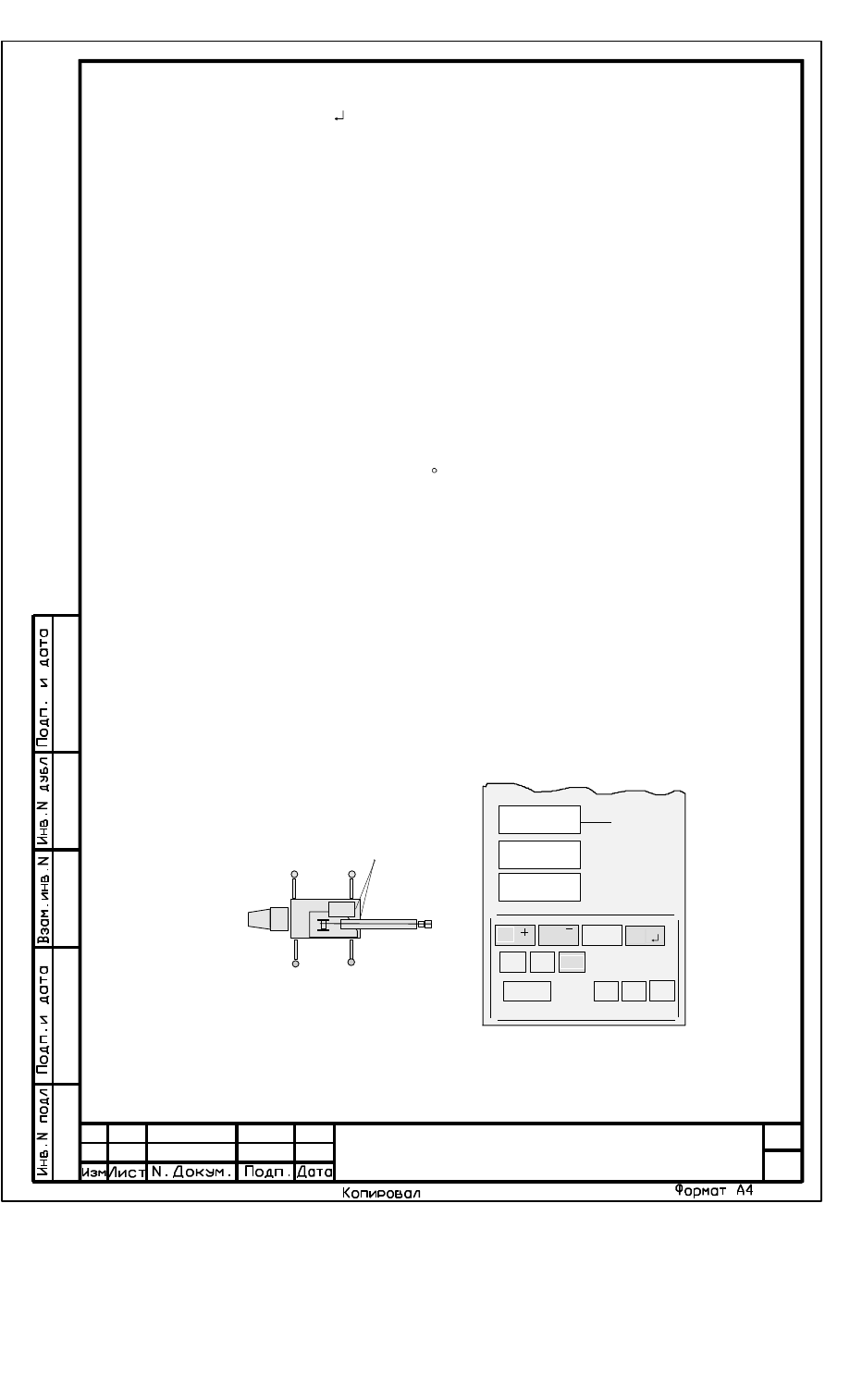

Рисунок 9

ТЕСТ

опр

ХХ

4.3 Ввод кода программы (типа крана)

Лист

ЛГФИ.408844.009-04 ИМ

4.3.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.3.2 Выполнить операции по п. 4.1.2.
4.3.3

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

4.3.4 Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем ИЖЦ код "Н00" (индика-

ция типа крана).

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1" (см. рисунок 10). При этом на

средний ИЖЦ выдается код типа крана в соответствии с таблицей 2.

Показания на нижнем ИЖЦ не контролировать.
Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.3.5 Кнопками "+" (37), "-" (38) установить на среднем ИЖЦ код крана (см. п. 4.3.4).
4.3.6 Нажать кнопку " " (40).
4.3.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00" и проконтролировать

правильность его ввода.

4.3.8 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

ХХ

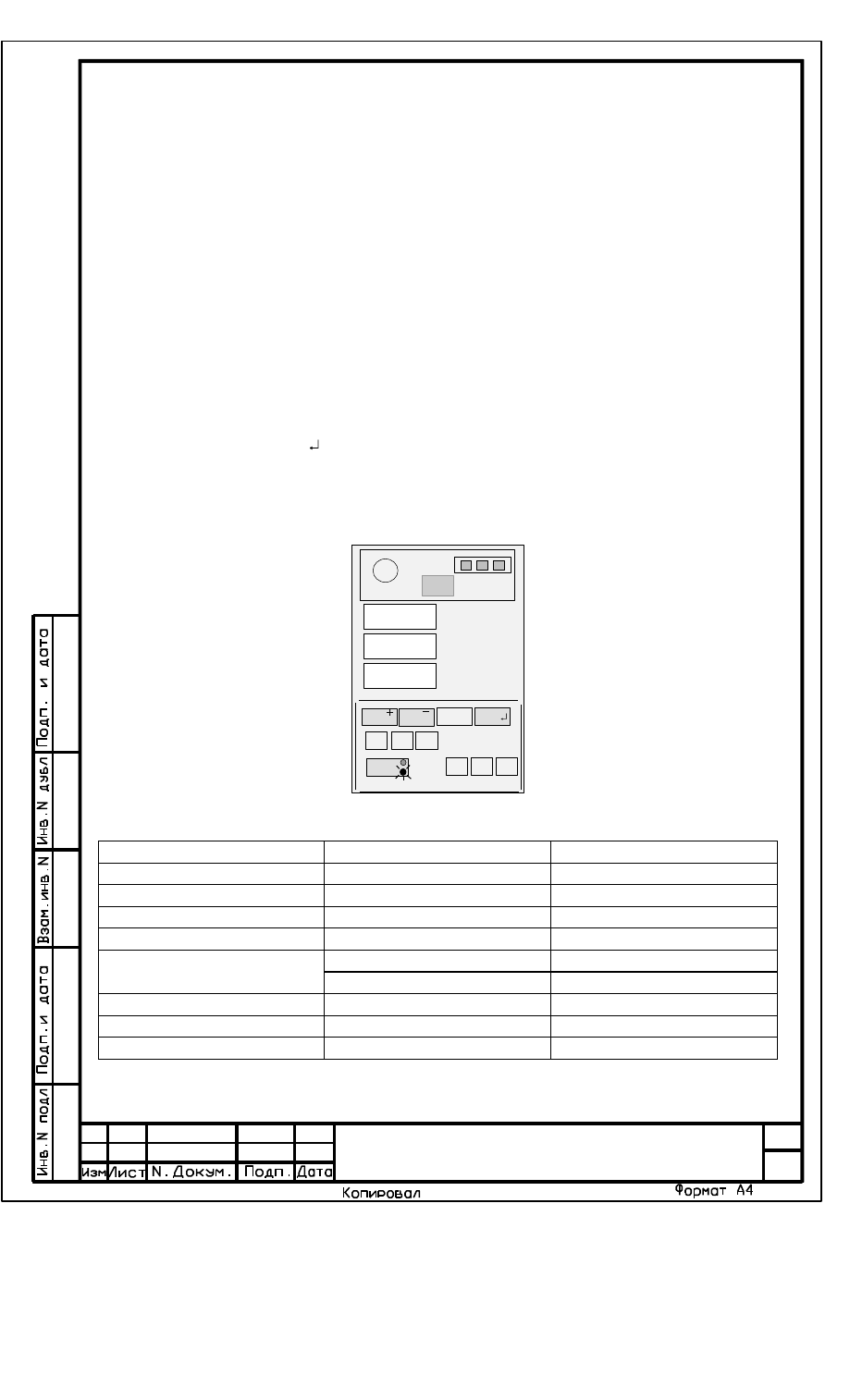

Рисунок 10

Н00.1

Выбор

П"

Таблица 2

Модификация ОНК-140

Тип крана

Код типа крана

ОНК-140-10

КС-5579

ОНК-140-11

КС-5579-2

ОНК-140-11

КС-5477А

ОНК-140-16

КС-5579.3

ОНК-140-17

МКАС-25-03

КА-25T

ОНК-140-44

КС-5579-2 исп.5

ОНК-140-45

КС-5579-21

ОНК-140-56

КС-5571

4.4 Настройка канала длины стрелы

Лист

ЛГФИ.408844.009-04 ИМ

Настройку производить без груза.
4.4.1 Развернуть стрелу в рабочую зону.
Выдвинуть стрелу полностью, затем полностью втянуть стрелу.
Проконтролировать равномерность намотки троса на барабан датчика длины стрелы

в два слоя (неравномерная намотка недопустима).

Если трос наматывается не равномерно, изменить угол наклона барабана к стреле

путем подкладывания шайб под винт 2 крепления датчика к стреле (см. рисунок 2).

4.4.2 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.4.3 Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикато-

рах появятся значения параметров крана).

4.4.4 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.4.5 Втянуть стрелу полностью.
4.4.5.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ сооб-

щения "Н01" (настройка длины стрелы). При этом на ИЖЦ выдаются:

на средний ИЖЦ - значение измеренной длины стрелы;

на нижний - процент использованного диапазона сопротивления датчика. При пол-

ностью втянутой стреле он должен быть равен 5 2.

Если число на нижнем индикаторе не укладывается в диапазон 3-7, необходимо:

для грубого увеличения числа - повернуть барабан на 1 оборот и навернуть на него

провисший трос;

для уменьшения числа - снять с барабана один виток троса.

Для более точного изменения числа нужно открепить трос с оголовка стрелы и, вытя-

гивая или отпуская трос, получить необходимое число, затем закрепить трос на оголовке.

При исправном датчике указанное выше число должно получаться при начальной за-

крутке пружины барабана на 4-5 оборотов от свободного состояния.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.4.5.2 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.0".
4.4.5.3 Нажать кнопку " " (40, см. рисунок 11).
4.4.6 Полностью выдвинуть стрелу.
4.4.6.1 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.1".
4.4.6.2 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение макси-

мальной длины стрелы для настраиваемой модификации ограничителя.

Примечание -. Если удерживать кнопку в нажатом состоянии более 5 с, то изменение числа

происходит автоматически.

4.4.6.3 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку (см. рисунок 12).

Лист

ЛГФИ.408844.009-04 ИМ

0005

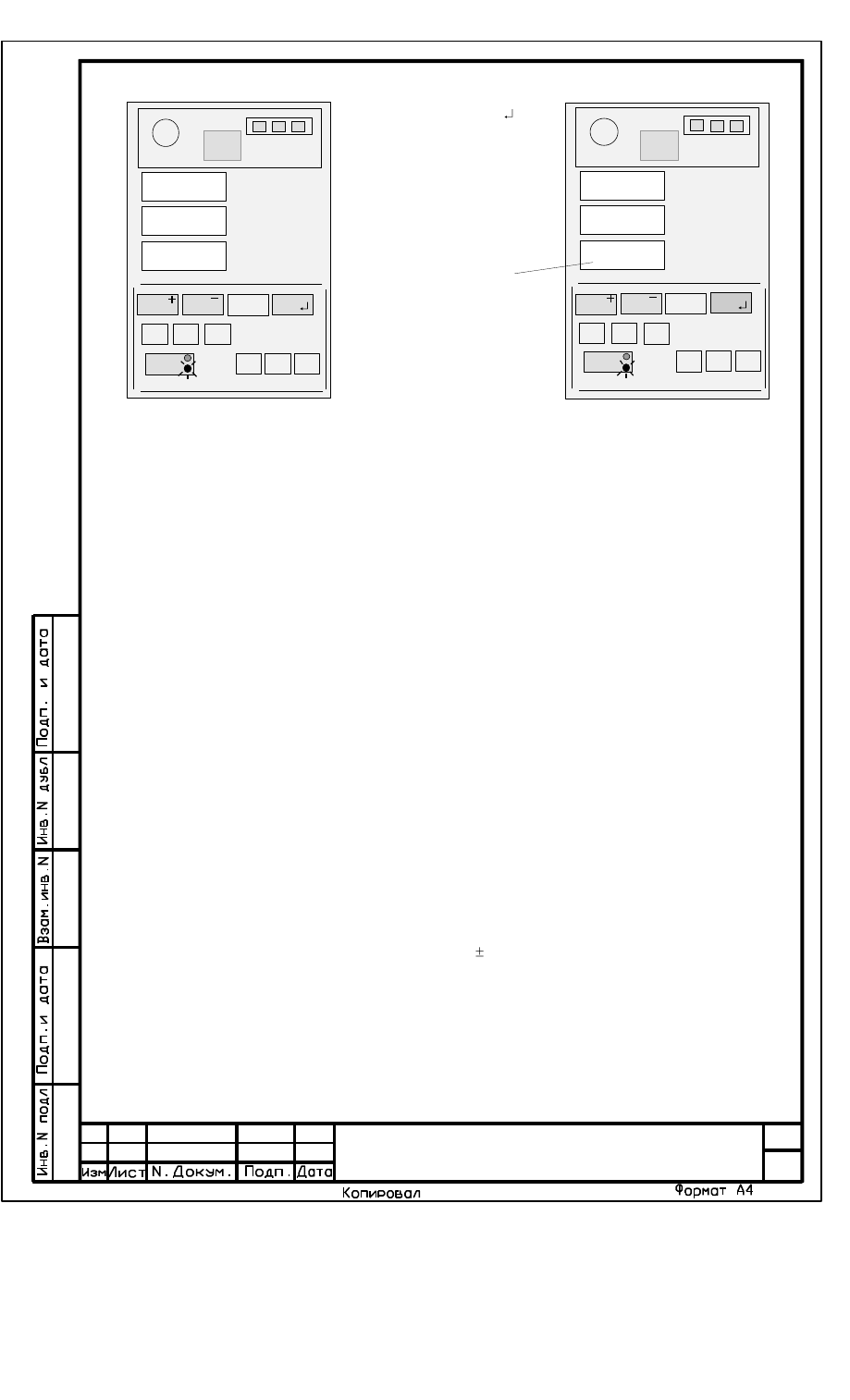

Рисунок 12

Рисунок 11

9.00

Н01.0

Не контролировать

Значение длины стрелы указано
для крана МКАС-25

После нажатия на кнопку " " (40),
на ИЖЦ отобразится значение
минимальной длины стрелы для
данного типа крана и занесется в
память ограничителя

Выбор

ХХХ

22.80

Н01.1

Выбор

4.4.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01" и проконтролировать

правильность его ввода.

4.4.8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.5 Настройка канала вылета стрелы

Настройку канала вылета проводить только после выполнения операций по п. 4.4 без

груза. На заводах-изготовителях кранов рекомендуется настройку проводить с помощью оп-
тического квадранта.

4.5.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.5.2 Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикато-

рах появятся значения параметров крана).

4.5.3 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.5.4 Нажимая кнопку ВЫБОР "П" (36), установить (см. рисунок 10) на верхнем ИЖЦ

код "Н02" (индикация вылета стрелы).

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.5.5 Полностью втянуть стрелу.
4.5.5.1 Установить по рулетке с точностью 1 см значение вылета, указанное в таб-

лице 3 для данного типа крана.

4.5.5.2 Опустить крюк до высоты приблизительно 1,5 м от земли.
4.5.5.3 Изменяя положение датчика угла наклона стрелы, добиться отображения на

среднем ИЖЦ значения вылета, указанного в правом столбце таблицы 3 (см. рисунок 13) для
установленного значения вылета по рулетке.

4.5.5.4 Затянуть винты крепления датчика.

Лист

ЛГФИ.408844.009-04 ИМ

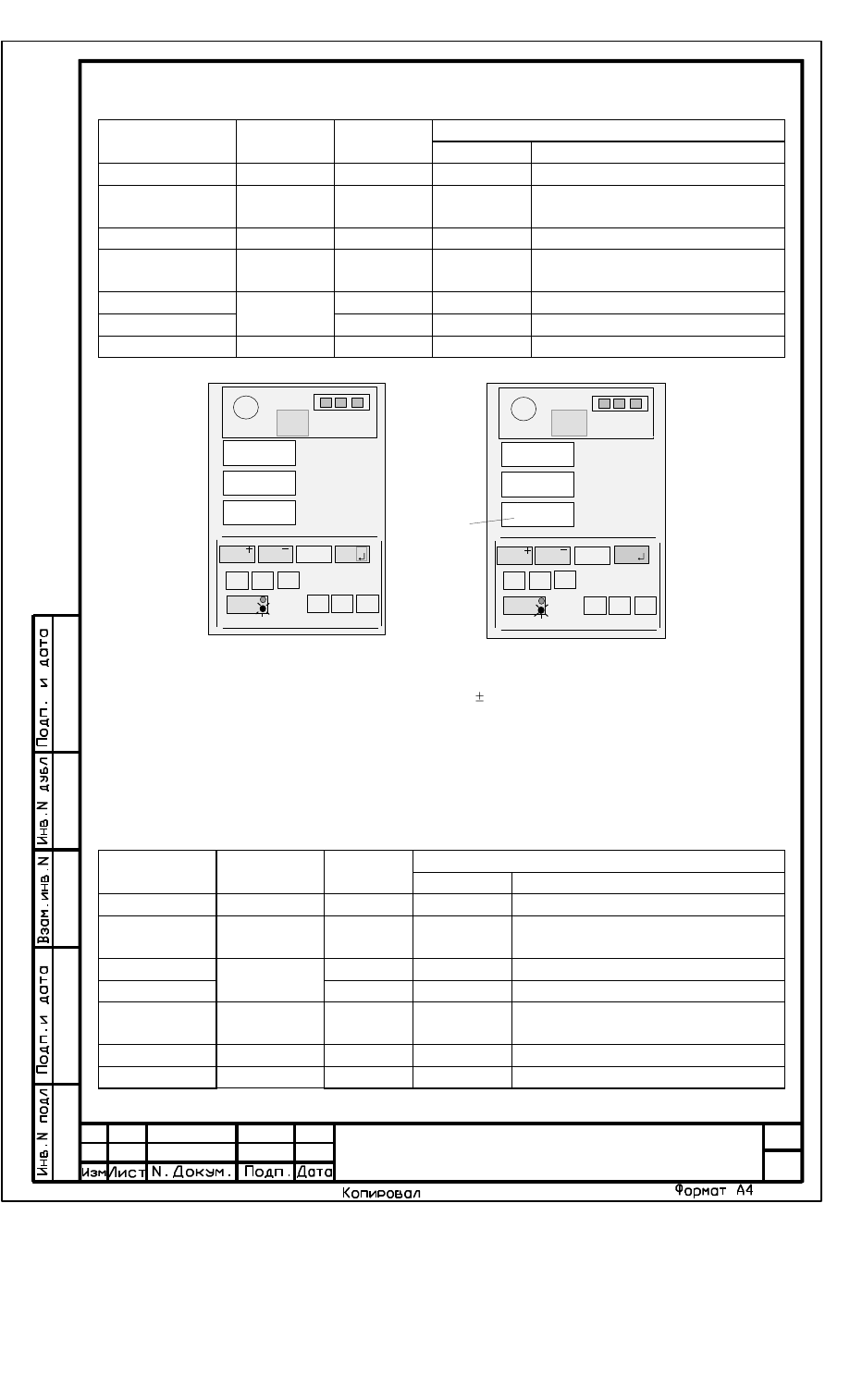

Таблица 3

Тип

Вариант

Код типа

Вылет, м

крана

ОНК-140

крана

по рулетке устанавливаемый на среднем ИЖЦ

КС-5579

ОНК-140-10

5,58

5,60

КС-5579-2,

КС-5579-21

ОНК-140-11
ОНК-140-45

5,98

5,93

6.03

5,93

КС-5477А

ОНК-140-11

5,98

6.03

КС-5579.3

КС-5579-2 исп. 5

ОНК-140-16
ОНК-140-44

5,58

5,51

5.62

5,54

МКАС-25-03

ОНК-140-17

5,60

КА-25T

5,57

КС-5571

ОНК-140-56

5,58

5,60

ХХХ

Рисунок 13

Рисунок 14

5.60

Н02

Не контролировать

Выбор
П

ХХХ

3.03

Н02.1

Выбор
П

4.5.6 Полностью втянуть стрелу.
4.5.6.1 Установить по рулетке с точностью 1 см значение вылета, указанное в таб-

лице 4 для данного типа крана.

4.5.6.2 Опустить крюк до высоты приблизительно 1,5 м от земли.
4.5.6.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".
4.5.6.4 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение вылета,

указанного в правом столбце таблицы 4 (см. рисунок 14) для установленного значения выле-
та по рулетке.
Таблица 4

Тип

Вариант

Код типа

Вылет, м

крана

ОНК-140

крана

по рулетке устанавливаемый на среднем ИЖЦ

КС-5579

ОНК-140-10

3,35

3,42

КС-5579-2,

КС-5579-21

ОНК-140-11
ОНК-140-45

01
01

3,42
3,29

3,45
3,34

КС-5477А

ОНК-140-11

3,42

3,45

КС-5571

ОНК-140-56

3,00

КС-5579.3

КС-5579-2 исп. 5

ОНК-140-16
ОНК-140-44

01
01

2,89
3,07

2,95
3,11

МКАС-25-03

ОНК-140-17

3,00

3,03

КА-25T

3,00

3,03

Лист

ЛГФИ.408844.009-04 ИМ

4.5.6.5 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку (см. рисунок 14).

4.5.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02" и проконтролировать

правильность его ввода.

4.5.8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.6 Настройка канала веса груза и срабатывания ограничителя

Выключить тумблер ПИТАНИЕ на пульте управления крана.
Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикаторах

появятся значения параметров крана).

Заглушить двигатель или отключить гидронасосы крана.
4.6.1 Ввод температуры окружающего воздуха
4.6.1.1 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.6.1.2 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н03" (настройка канала измерения температуры). При этом на средний ИЖЦ выдается зна-
чение измеренной температуры окружающего воздуха.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.6.1.3 Измерить термометром температуру окружающего воздуха.
Если величина измеренной температуры воздуха отличается от выдаваемой на

средний ИЖЦ более, чем на 3 С, нажатием кнопки 44 установить на верхнем ИЖЦ код
"Н03.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям
среднего ИЖЦ, значение температуры, равное показаниям термометра (см. рисунок 15).

ХХ

Рисунок 16 - Ввод температурного коэффициента

-11

Н04.1

Выбор

ХХ

Рисунок 15 - Ввод температуры

-10

Н03.1

Выбор

Не контролировать

Лист

ЛГФИ.408844.009-04 ИМ

4.6.1.4 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.1.5 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03" и проконтролировать

правильность его ввода.

4.6.2 Занесение коэффициента штокового датчика давления
4.6.2.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н04" (занесение температурного коэффициента штокового ПрД). При этом на средний ИЖЦ
выдается значение коэффициента, занесенное ранее в память ОНК.

Значение коэффициента указывается в первых трех позициях порядкового номера

ПрД, нанесенного на его жгут (см. рисунок 4) и состоит из буквы, обозначающей знак коэф-
фициента (П - плюс, М - минус), и двух цифр, обозначающих значение коэффициента.

Примечание: Число в двух последних разрядах номера штокового ПрД имеет большее значе-

ние по сравнению с аналогичным числом номера поршневого ПрД.

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н04.1", а
затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициен-
та для штокового ПрД (см. рисунок 16, на котором в качестве примера установлено значение
для коэффициента М11), причем знак плюс на индикаторе не отображается, а знак минус
отображается символом "

4.6.2.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.2.3

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н04" и проконтролировать

правильность его ввода.

4.6.3 Настройка канала давления в штоковой полости
4.6.3.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н05" (настройка канала штокового давления). При этом на средний ИЖЦ выдается значение
измеренного давления в штоковой полости гидроцилиндра подъема стрелы.

Примечание - Показания нижнего ИЖЦ не контролировать.
4.6.3.2 При выключенных гидронасосах потянуть рукоять подъема стрелы на себя

(для сброса давления в штоковой полости) и удерживать ее в этом состоянии до тех пор, по-
ка не перестанет уменьшаться значение давления на средний ИЖЦ.

4.6.3.3 Отпустить рукоять и снова потянуть его на себя.
4.6.3.4 Отпустить рукоять.
4.6.3.5 Резистором R2 установить давление в штоковой полости равным 0,5-0,9.
Примечание - В кранах, в которых не удается сбросить давление в штоковой полости указан-

ным выше образом, необходимо: положить стрелу на опорную стойку, заглушить двигатель крана, вы-
вернуть преобразователь давления из штоковой полости и вращением винта регулировочного резисто-
ра R2 установить на среднем ИЖЦ значение давления в штоковой полости равным 0-0,1.

4.6.4 Занесения коэффициента поршневого датчика давления
4.6.4.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н06" (занесение температурного коэффициента поршневого ПрД). При этом на средний
ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Лист

ЛГФИ.408844.009-04 ИМ

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н06.1", а
затем, нажимая кнопки "+" (37) и "-" (38), установить (по методике, изложенной в п. 4.6.2) на
среднем ИЖЦ значение коэффициента для поршневого ПрД.

4.6.4.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.4.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06" и проконтролировать

правильность его ввода.

4.6.5 Настройка канала веса груза
Запустить двигатель крана.
Включив гидронасосы, полностью втянуть стрелу. Развернуть стрелу в рабочую зону.
Зацепить на крюк груз c массой (0,1 0,005) т.
4.6.5.1 Опуская стрелу, установить вылет равным (4,5 0,2) м.
С целью снятия механических напряжений в узлах крепления стрелы, повернуть

стрелу на небольшой угол сначала вправо, затем влево.

Опустить груз и крюковую обойму на землю (канаты разгружены).
Медленно поднять крюковую обойму и груз на высоту примерно 1,5 м.
Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н07"

(настройка канала веса груза). При этом на средний ИЖЦ выдается значение измеренной
массы груза.

Примечание - Показания нижнего ИЖЦ не контролировать.
Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

груза равным (0,35 0,01) для крана КС-5579.21, (0,38 0,01) для крана КА-25Т и (0,1
0,01) для остальных .

4.6.5.2 Втянуть стрелу полностью.
На вылете стрелы, указанном в таблице 5, поднять груз, масса которого для данного

типа крана указана в той же таблице.

Масса груза не должна отличаться от указанной более, чем на 1 %, вылет должен быть уста-

новлен по рулетке с точностью 2 см.

Опустить груз.
Медленно поднять груз.
Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.1".

Таблица 5

Тип

Модификация

Вылет,

Масса

Индицируемая

крана

ограничителя

груза, т

масса груза, т

КС-5579

ОНК-140-10

3,20

25,00

25,40

КС-5579-2

ОНК-140-11

3,20

25,00

КС-5477А

ОНК-140-11

3,20

25,00

КС-5571

ОНК-140-56

3,50

25,00

КС-5579.3

ОНК-140-16

3,20

25,00

МКАС-25-03

ОНК-140-17

3,20

25,00

КА-25Т

3,20

25,00 с крюком

КС-5579-

2 исп. 5

ОНК-140-44

3,20

25,00

КС-5579-21

ОНК-140-45

3,20

24,80

25,00

Лист

ЛГФИ.408844.009-04 ИМ

Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на канатах, указанное в правом столбце таблице 5 для настраи-
ваемой модификации ОНК.

Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой сигнал,

отпустить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

4.6.5.3 Выдвинуть стрелу полностью.
На вылете стрелы, указанном в таблице 6, поднять груз, масса которого для данного

типа крана указана в той же таблице (вылет устанавливать опусканием стрелы с грузом).

Масса груза не должна отличаться от указанной более, чем на 1 %, вылет должен быть уста-

новлен по рулетке с точностью 2 см.

Опустить груз.

Таблица 6

Тип

Модификация

Вылет,

Масса

Индицируемая

крана

ограничителя

груза, т

масса груза, т

КС-5579

ОНК-140-10

21,00

1,00

КС-5579-2

ОНК-140-11

21,00

1,00

КС-5477А

ОНК-140-11

21,00

1,00

КС-5571

ОНК-140-56

21,00

1,20

КС-5579.3

ОНК-140-16

21,00

1,00

МКАС-25-03

ОНК-140-17

21,00

1,25

КА-25Т

ОНК-140-17

21,00

0,9 с крюком

КС-5579-2 исп.5

ОНК-140-44

21,00

1,00

КС-5579-21

ОНК-140-45

21,00

1,20 с крюком

Медленно поднять груз.
Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

груза, указанной для данного типа крана в правом столбце таблицы 6.

Масса груза не должна отличаться от указанной более, чем на 1 %, вылет должен быть уста-

новлен по рулетке с точностью 2 см.

4.6.5.4 Повторить операции по пп. 4.6.5.2, 4.6.5.3.
4.6.5.5 Установить переключатель в окне БОДа в положение РАБОТА.
4.6.6 Подстройка ограничителя при работе крана с гуськом
При полностью выдвинутой стреле с длинным гуськом, установленным на угол 0 °,

медленно поднять груз 0,3т на вылете 30м.

Примечания
1 Вылет установить по рулетке.
2 Убедитесь, что ограничитель находится в режиме работы с гуськом.
Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
Опустить груз.
Медленно поднять груз.
Нажимая кнопки 36 и 44, добейтесь появления на верхнем ИЖЦ кода "Н08.1".
Нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на канатах.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. Проконтролировать на среднем ИЖЦ значение введенной массы груза.

Установить переключатель в боковом окне БОДа в положение РАБОТА.
4.6.7 Настройка модуля защиты от опасного напряжения
Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н15"

(занесение признака наличия модуля защиты от опасного напряжения). При этом на средний
ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Лист

ЛГФИ.408844.009-04 ИМ

Нажатием кнопки 44 установить на верхнем ИЖЦ код "Н15.1", затем, нажимая кнопки

"+"

(37) и "-" (38), установить на среднем ИЖЦ значение коэффициента: - 0, если в комплект

поставки не входит МЗОН; - 1, если входит МЗОН со сферическим пластмассовым кожухом;
-

2 , если входит МЗОН с прямоугольным металлическим кожухом.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. Установить переключатель в боковом окне БОДа в положение РАБОТА

4.7 Занесение даты установки ограничителя на кран

Внимание ! Операции по п. 4.7 производить только при установке или замене ог-

раничителя ОНК-140 на кране.

4.7.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.7.2 Выполнить операции по п. 4.1.2.
4.7.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
4.7.4 Нажать и отпустить кнопку ЧАСЫ (42).
При этом на ИЖЦ выдается дата установки

ограничителя на кран:

на средний ИЖЦ - число и месяц (число отображается в двух старших - левых -

разрядах индикатора);

на нижний ИЖЦ - год.

4.7.5 Последовательным нажатием кнопки ЧАСЫ (42) выбрать параметр (число, ме-

сяц или год), подлежащий корректировке, и с помощью кнопок "+" (37) и "-" (38) откорректиро-
вать значение даты установки ограничителя на кран.

Нажать на время 1 с кнопку " ".
4.7.6 Установить переключатель в боковом окне БОДа в положение РАБОТА.

5 Комплексная проверка

Поочередно поднять указанные в таблицах 5, 6 грузы на указанных там же вылетах.
Ограничитель не должен сработать. При этом значения величины индицируемых

длины стрелы и вылета не должны отличаться от указанных в таблицах значений более, чем
на 5 см для таблицы 5 и на 20 см для таблицы 6.

Увеличив вес указанных в таблицах 5, 6 грузов на 10 %, поочередно поднять их.
Ограничитель должен сработать. При этом должны зажечься желтая и красная лам-

па и заблокированы (запрещены) все движения крана.

Примечание - Допускается добиваться срабатывания ограничителя путем увеличения вылета.

6 Сдача смонтированного и состыкованного изделия

Сдача настроенного ОНК осуществляется по разделу программы и методики прие-

мосдаточных испытаний крана "Приемка (проверка настройки) приборов безопасности".

Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 10
