Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию

Лист

ЛГФИ.408844.009-02 ИМ

ХХХ

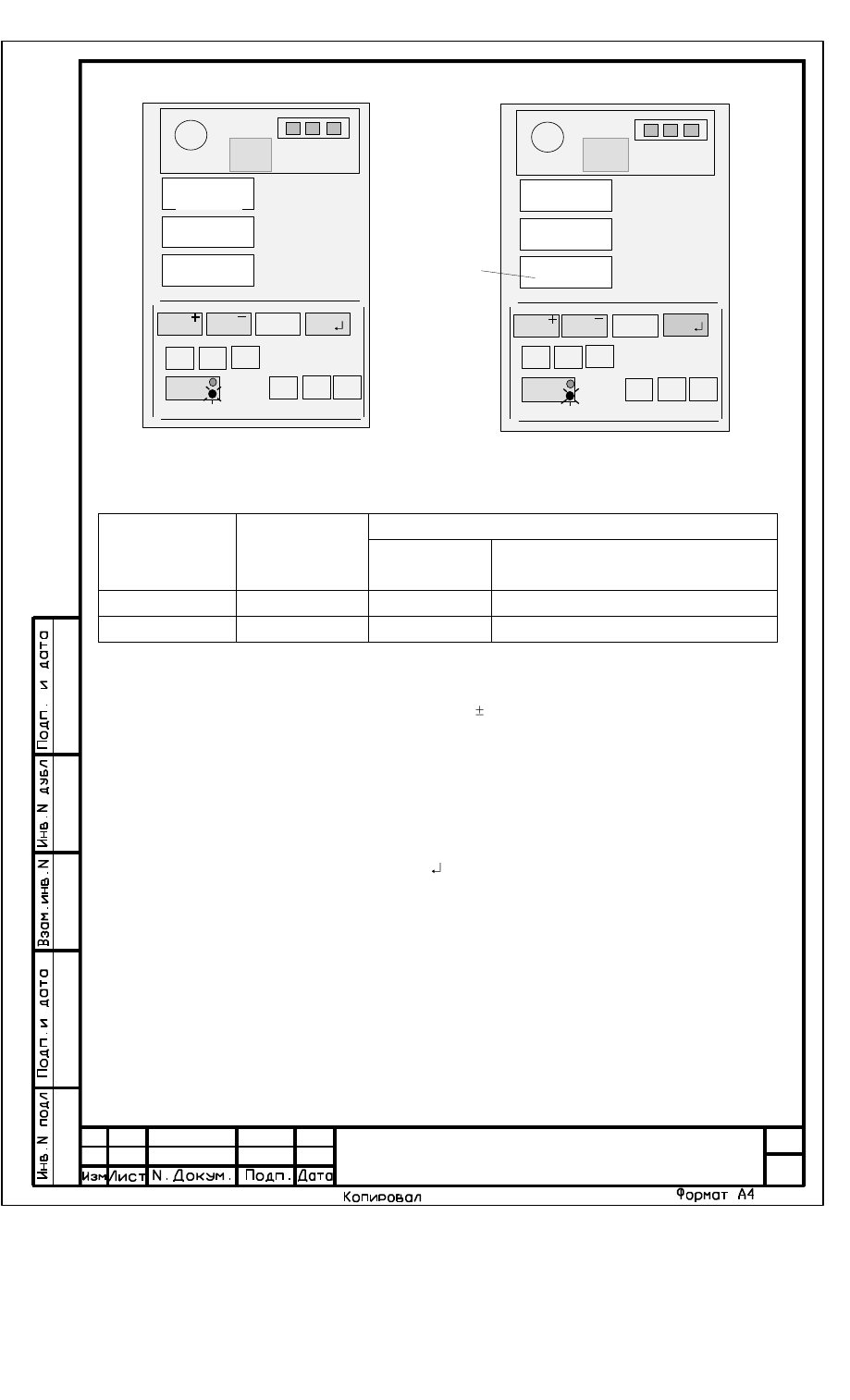

Рисунок 13

Рисунок 14

6,86

Н02.0

Не контролировать

Выбор
П

ХХХ

3,47

Н02.1

Выбор
П

Таблица 2

Тип

Модификация

Вылет, м

крана

программы

по рулетке

устанавливаемый на среднем

ИЖЦ

СМК-14

3,47

КСТ-5АМ

3,00

4.5.6 Полностью втянуть стрелу.
4.5.6.1 Установить по рулетке с точностью 1 см значение вылета, указанное в таб-

лице 2 для данного типа крана.

4.5.6.2 Опустить крюк до высоты приблизительно 1,5 м от земли.
4.5.6.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".
4.5.6.4 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение вылета,

указанного в правом столбце таблицы 2 (см. рисунок 14) для установленного значения выле-
та по рулетке.

4.5.6.5 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку (см. рисунок 14).

Проконтролировать по среднему ИЖЦ значение введенного максимального вылета.
4.5.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02" и проконтролировать

правильность его ввода.

4.5.8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.6 Настройка канала веса груза и срабатывания ограничителя

Выключить тумблер ПИТАНИЕ на пульте управления крана.
Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикаторах

появятся значения параметров крана).

Лист

ЛГФИ.408844.009-02 ИМ

4.6.1 Ввод температуры окружающего воздуха
4.6.1.1 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.6.1.2 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

Н03" (настройка канала измерения температуры). При этом на средний ИЖЦ выдается зна-

чение измеренной температуры окружающего воздуха.

ВНИМАНИЕ !
НАБОР КОДА НАСТРАИВАЕМОГО ПАРАМЕТРА КНОПКОЙ ВЫБОР "П" ВОЗМОЖЕН

ЛИШЬ ТОГДА, КОГДА НА ВЕРХНЕМ ИЖЦ ОТОБРАЖАЕТСЯ КОД ПАРАМЕТРА "НХХ".

ПРИ

КОДАХ

"НХХ.0"

(НАСТРОЙКА

НУЛЯ)

"НХХ.1"

(НАСТРОЙКА

МАКСИМАЛЬНОГО ЗНАЧЕНИЯ) НАБОР НЕВОЗМОЖЕН. В ЭТОМ СЛУЧАЕ ДЛЯ ВЫБОРА КОДА
НАСТРАИВАЕМОГО ПАРАМЕТРА НЕОБХОДИМО ПРЕДВАРИТЕЛЬНО НАБРАТЬ КНОПКОЙ 44
КОД "НХХ".

4.6.1.3 Измерить термометром температуру окружающего воздуха.
Если величина измеренной температуры воздуха отличается от выдаваемой на

средний ИЖЦ более, чем на 3 С, нажатием кнопки 44 установить на верхнем ИЖЦ код
"

Н03.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям

среднего ИЖЦ, значение температуры, равное показаниям термометра (см. рисунок 15).

4.6.1.4 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.1.5 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03" и проконтролировать

правильность его ввода.

4.6.2 Занесения температурного коэффициента преобразователя усилия
4.6.2.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

Н06" (занесение температурного коэффициента ПУ). При этом на средний ИЖЦ выдается

значение коэффициента, занесенное ранее в память ОНК.

ХХ

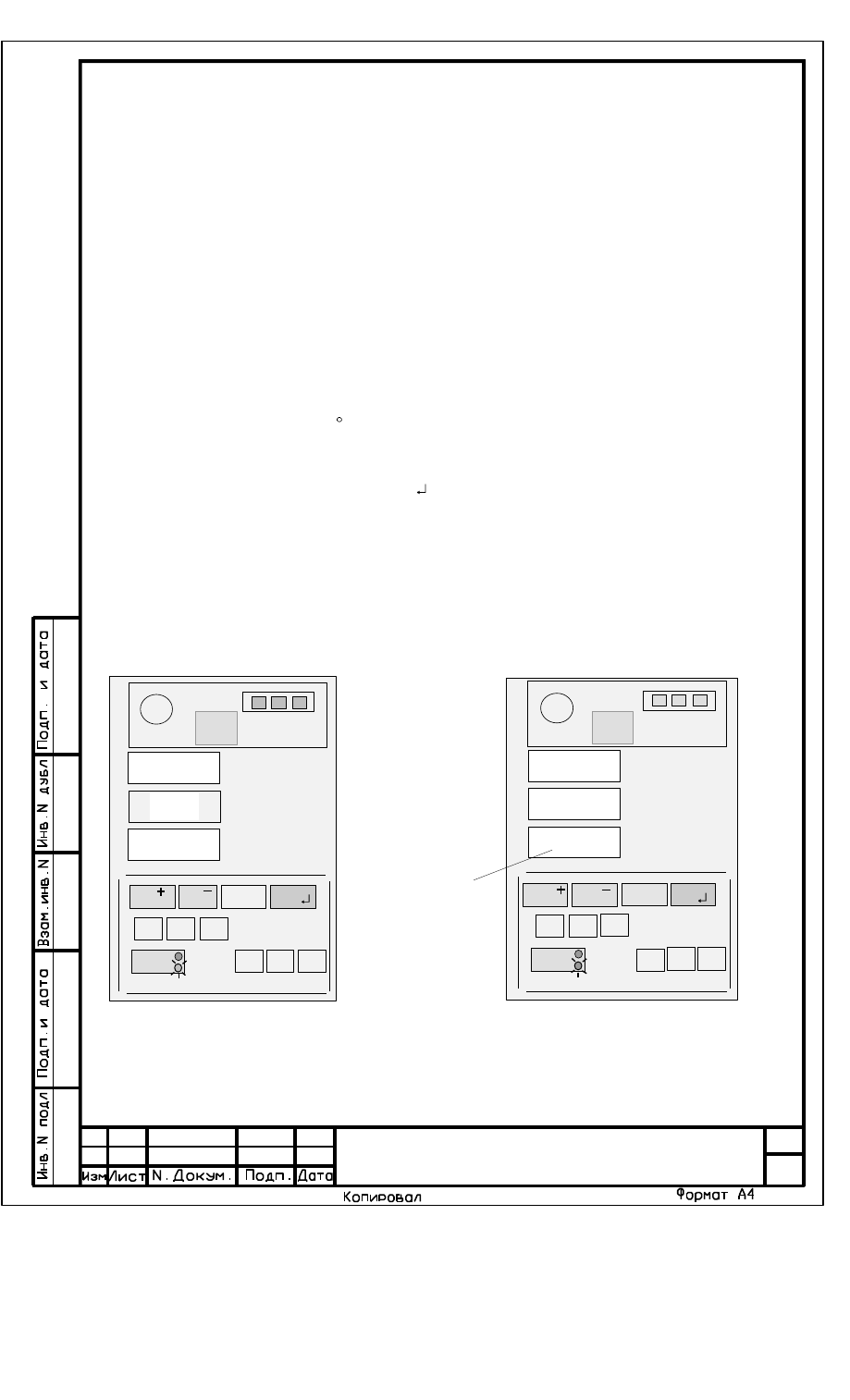

Рисунок 16 - Ввод температурного коэффициента

- 11

Н04.1

Выбор

ХХ

Рисунок 15 - Ввод температуры

- 10

Н03.1

Выбор

Не контролировать

Лист

ЛГФИ.408844.009-02 ИМ

Значение коэффициента указывается в первых трех позициях порядкового номера

ПУ, нанесенного на его жгут (см. рисунок 4) и состоит из буквы обозначающей знак коэффи-
циента (П - плюс, М - минус) и двух цифр, обозначающих значение коэффициента.

Если значение коэффициента, указанное на жгуте ПУ, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н06.1", а
затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициен-
та для ПУ (см. рисунок 16 для коэффициента М11), причем знак плюс на индикаторе не ото-
бражается, а знак минус отображается символом "

4.6.2.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.2.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06" и проконтролировать

правильность его ввода.

4.6.3 Настройка канала веса груза
Развернуть стрелу в рабочую зону.
4.6.3.1 Установить вылет стрелы с грузом 0,1 т по ИЖЦ БОДа равным (4 0,2) м.
С целью снятия механических напряжений в узлах крепления стрелы, повернуть

стрелу на небольшой угол сначала вправо, затем влево.

Опустить груз и крюковую обойму на землю (канаты разгружены).
Медленно поднять груз и крюковую обойму на высоту примерно 1,5 м.
Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н07"

(настройка веса). При этом на средний ИЖЦ выдается значение измеренной массы груза

Примечание - Показания нижнего ИЖЦ не контролировать.
Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

груза равным:

0,1 0.01 -

для крана СМК-14;

0,1 0.01 -

для крана КСТ-5АМ.

4.6.3.2 Втянуть стрелу полностью.
На вылете стрелы, указанном в таблице 3, поднять груз, масса которого для данного

типа крана указана в той же таблице.

Примечание - Масса груза не должна отличаться от указанной более, чем на 1 %, вылет дол-

жен быть установлен по рулетке с точностью 2 см.

Опустить груз.
Медленно поднять груз.
Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.01".

Таблица 3

Тип

Модификация

Вылет,

Масса

крана

ограничителя

груза, т

СМК-14

ОНК-140-02

3,5

14,0

КСТ-5АМ

3,2

5,0

Лист

ЛГФИ.408844.009-02 ИМ

Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на канатах, указанное в правом столбце таблицы 3 для настраи-

ваемой модификации ОНК.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

4.6.3.3 Выдвинуть стрелу полностью.

На вылете стрелы, указанном в таблице 4, поднять груз, масса которого для данного

типа крана указана в той же таблице.

Масса груза не должна отличаться от указанной более, чем на 1 %, вылет должен быть уста-

новлен по рулетке с точностью 2 см.

Таблица 4

Тип

Модификация

Вылет,

Масса

крана

ограничителя

груза, т

СМК-14

ОНК-140-02

14,0

0,4

КСТ-5АМ

8.0

2,0

Опустить груз.

Медленно поднять груз.

Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

груза, указанной для данного типа крана в правом столбце таблицы 4.

4.6.3.4 Повторить операции по пп. 4.6.3.2, 4.6.3.3.

4.6.3.5 Установить переключатель в боковом окне БОДа в положение РАБОТА.

Закрыть и опломбировать крышку люка БОДа.

4.7 Настройка каналов измерения температуры охлаждающей жидкости

Нажимая кнопку ВЫБОР "П" (36), добиться отображения на верхнем ИЖЦ сообщения

Н09" (настройка температуры охлаждающей жидкости). При этом на средний ИЖЦ выдается

значение измеренной температуры.

Измерить температуру охлаждающей жидкости по индикатору в кабине водителя.

Установить тумблер ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ в кабине водителя в положение

КАБИНА КРАНОВЩИКА.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н09.1"

Нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение измеренной (по прибору в кабине водителя) температуры.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной температуры.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н09."

Лист

ЛГФИ.408844.009-02 ИМ

4.8 Настройка канала давления масла в двигателе

4.8.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ сооб-

щения "Н11" (настройка канала давления масла в двигателе).

Нажимая кнопку 44, добиться появления на верхнем ИЖЦ сообщения "Н11.0". При

этом на средний ИЖЦ выдается значение измеренного давления.

Заглушить двигатель крана.

Выждать время 2 мин.

Примечание - Пауза необходима для обеспечения спада давления в двигателе.

4.8.2 Установить тумблер ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ в кабине водителя в поло-

жение КАБИНА КРАНОВЩИКА.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н11.1".

Запустить двигатель.

4.8.3 Установить тумблер ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ в кабине водителя в поло-

жение КАБИНА ВОДИТЕЛЯ.

Измерить давление масла в двигателе по индикатору в кабине водителя.

4.8.4 Установить тумблер ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ в кабине водителя в поло-

жение КАБИНА КРАНОВЩИКА.

Нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение измеренного (по прибору в кабине водителя) давления.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенного давления.

4.8.5 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н11."

Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.9 Занесение даты установки ограничителя на кран

ВНИМАНИЕ ! ОПЕРАЦИИ ПО П. 4.9 ПРОИЗВОДИТЬ ТОЛЬКО ПРИ УСТАНОВКЕ ИЛИ

ЗАМЕНЕ ОГРАНИЧИТЕЛЯ НА КРАНЕ.

4.9.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.

4.9.2 Выполнить операции по п. 4.1.2.

4.9.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

4.9.4 Нажать и отпустить кнопку ЧАСЫ (42).

При этом на ИЖЦ выдается дата установки

ограничителя на кран:

на средний ИЖЦ - число и месяц (число отображается в двух старших - левых -

разрядах индикатора);

на нижний ИЖЦ - год.

Лист

ЛГФИ.408844.009-02 ИМ

4.9.5 Последовательным нажатием кнопки ЧАСЫ (42) выбрать параметр (число, ме-

сяц или год), подлежащий корректировке, и с помощью кнопок "+" (37) и "-" (38) откорректиро-

вать значение даты установки ограничителя на кран.

Нажать на время 1 с кнопку " ".

4.9.6 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.10 Настройка модуля защиты от опасного напряжения

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н15"

(занесение признака наличия модуля защиты от опасного напряжения). При этом на средний

ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Нажатием кнопки 44 установить на верхнем ИЖЦ код "Н15.1", затем, нажимая кнопки

"+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициента: - 0, если в комплект

поставки не входит МЗОН; - 1, если входит МЗОН со сферическим пластмассовым кожухом;

2 , если входит МЗОН с прямоугольным металлическим кожухом.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. Установить переключатель в боковом окне БОДа в положение РАБОТА

Закрыть и опломбировать крышку люка БОДа.

5 Комплексная проверка

Поочередно поднять указанные в таблицах 3, 4 грузы на указанных там же вылетах.

Ограничитель не должен сработать. При этом значения величины индицируемых

длины стрелы и вылета не должны отличаться от указанных в таблицах значений более, чем

на 5 см для таблицы 3 и на 20 см для таблицы 4.

Увеличив вес указанных в таблицах 3, 4 грузов на 10 %, поочередно поднять их.

Ограничитель должен сработать. При этом должны зажечься желтая и красная лам-

па и заблокированы (запрещены) все движения крана.

Примечание - Допускается добиваться срабатывания ограничителя путем увеличения вылета.

6 Сдача смонтированного и состыкованного изделия

Сдача настроенного ОНК осуществляется по разделу паспорта крана "Приемка при-

боров безопасности".

Гл.метр. Громов

Ефимова
Косарев

Затравкин

Романов

Ограничитель нагрузки крана

ОНК-140

Инструкция по монтажу,

пуску и регулированию

ЛГФИ.408844.009-03 ИМ

Содержание

1 Общие указания

Меры безопасности

3 Монтаж ограничителя на кране

3.1 Состав изделия

3.2 Установка датчика угла наклона стpелы маятникового

3.3 Установка датчика длины стрелы

3.4 Установка датчика угла поворота платформы

3.5 Установка преобразователей давления

3.6 Установка блока обработки данных

3.7 Установка конечного выключателя короткой стрелы

3.8 Установка модуля защиты от опасного напряжения

3.9 Подключение ограничителя к электросхеме крана

4 Регулирование

4.1 Подготовка ОНК к регулированию

4.2 Настройка канала датчика поворота платформы (азимута)

4.3 Ввод кода программы (типа крана)

4.4 Настройка канала длины стрелы

4.5 Настройка канала вылета стрелы

4.6 Настройка канала веса груза и срабатывания ограничителя

4.6.1 Ввод температуры окружающего воздуха

4.6.2 Занесение коэффициента штокового преобразователя давления

4.6

.3 Настройка канала давления в штоковой полости

4.6.4 Занесения коэффициента поршневого преобразователя давления

4.6.5 Настройка канала веса груза

4.7 Настройка модуля защиты от опасного напряжения

4.8 Занесение даты установки ограничителя на кран

5 Комплексная проверка

6 Сдача смонтированного и состыкованного изделия

Лист

ЛГФИ.408844.009-03 ИМ

Настоящая инструкция является руководящим документом при монтаже и регулиро-

вании ограничителя нагрузки крана (ограничителя грузоподъемности) ОНК-140 модификаций
ОНК-140-06, ОНК-140-07, ОНК-140-09, ОНК-140-21, ОНК-140-49, ОНК-140-51, ОНК-140-80
(в дальнейшем - ограничитель или ОНК) на кране.

Инструкция предназначена для наладчиков приборов безопасности крановых заводов

и специалистов ремонтных и сервисных предприятий.

В инструкции изложены: указания по монтажу составных частей ОНК на кране, поря-

док их подключения к электросхеме крана, настройка и проверка работоспособности ОНК.

При проведении работ по монтажу, пуску и регулировании ограничителя ОНК-140-ХХ

(Х – целое число от 1 до 9) на кране дополнительно следует руководствоваться паспортом
ЛГФИ.408844.009-ХХ ПС и руководством по эксплуатации ЛГФИ.408844.009-ХХ РЭ для соот-
ветствующей модификации ОНК.

1 Общие указания

К работам по монтажу и пуску ограничителя ОНК-140-ХХ на кране допускаются ат-

тестованные специалисты, изучившие настоящий документ, руководство по эксплуатации и
имеющие право на проведение пуско-наладочных работ приборов безопасности на кране.

Для проведения настройки ограничителя на кране необходимы:
-

набор аттестованных испытательных грузов, масса которых измерена с погрешно-

стью не более 1 %;

рулетка металлическая с допустимым отклонением длины по классу точности 2 (на-

пример, ЗПК3-100АУЛ/1 ГОСТ 7502-98); длина рулетки при измерении вылета должна быть не
менее его максимального значения вылета для данного типа крана;

термометр для измерения температуры окружающей среды (воздуха) в диапазоне

от минус 40 до плюс 40 °С с погрешностью не более ± 3 °С (например, ТЛ-15 ГОСТ 28498-90 и
СП-29 ТУ25-11-176-68).

Перед вводом изделия в эксплуатацию провести внешний осмотр изделия:
-

извлечь изделие из транспортной тары;

проверить документацию и комплектность ограничителя, наличие и целостность ор-

ганов управления и индикации на передней панели блока обработки данных;

проверить целостность покрытий, окраски и пломбировки составных частей ОНК.

2 Меры безопасности

Ограничитель не содержит источников опасности для обслуживающего персонала и

при его эксплуатации необходимо руководствоваться "Правилами устройства и безопасной
эксплуатации грузоподъемных кранов" Госгортехнадзора России.

3 Монтаж ограничителя на кране

3.1 Состав изделия

В состав изделия входят:
-

блок обработки данных (БОД);

модуль защиты от опасного напряжения (МЗОН), - только для ограничителей с ин-

дексом "М" в конце обозначения (например, ОНК-140-06М);

датчик угла подъема стрелы маятниковый (ДУГМ);

Лист

ЛГФИ.408844.009-03 ИМ

датчик угла поворота платформы (азимута) ДУГ ;

датчик длины стрелы (ДД);

преобразователи давления (ПрД, 2 шт.).

3.2 Установка датчика угла наклона стpелы маятникового

Установить ДУГМ на корневой секции стрелы на расстоянии не более 5 м от оси кре-

пления стрелы (см. рисунок 1). Для этого на боковой поверхности стрелы (со стороны кабины)
приварить две бобышки (с резьбой М6 под крепежные винты) так, чтобы поперечная ось сим-
метрии бобышек, установленных друг от друга на расстоянии 116 мм, была параллельна
продольной оси симметрии стрелы.

Вид сверху

Вид сбоку

116

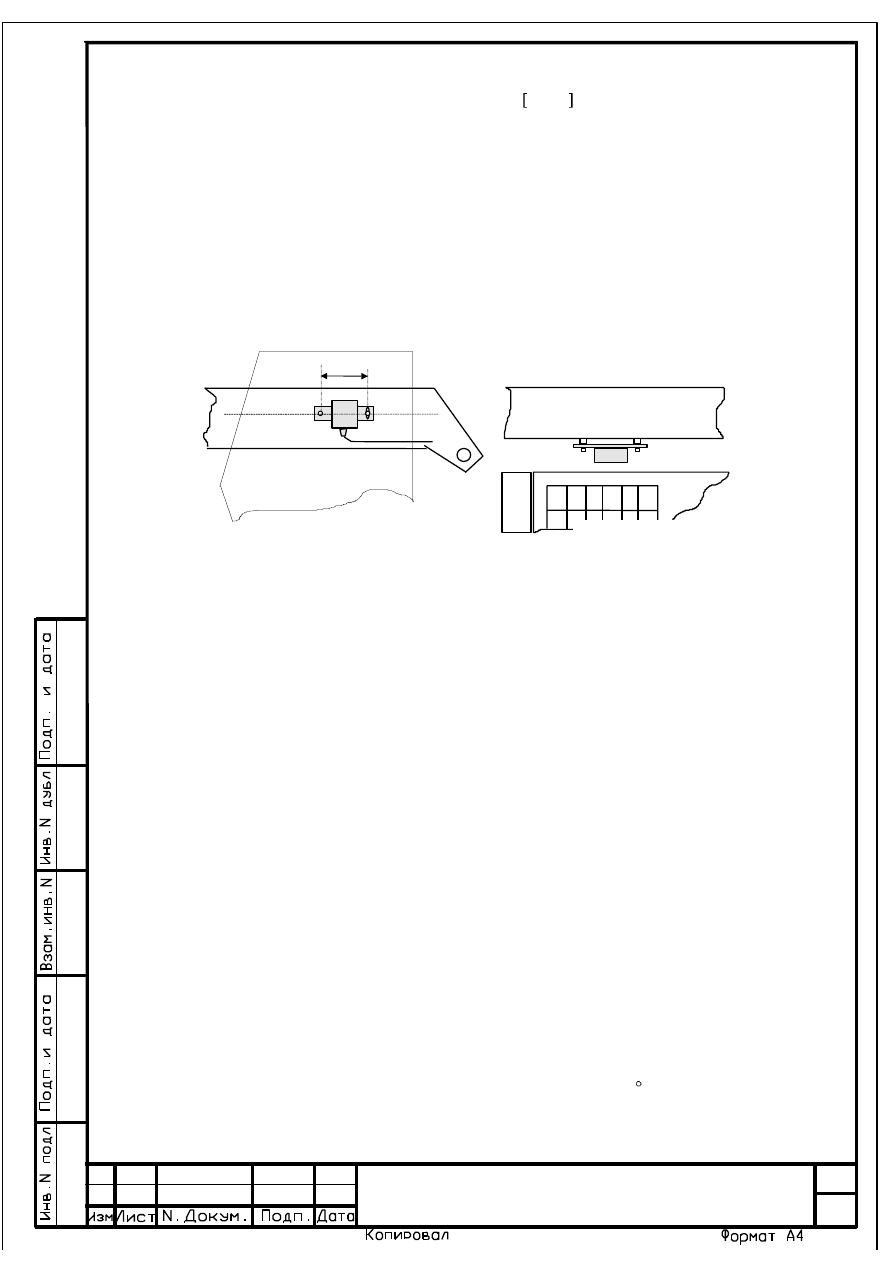

Рисунок 1 - Установка датчика угла маятникового

Стрела

Кабина машиниста

Закрепить датчик с помощью двух винтов М6•12 с пружинными шайбами (При распо-

ложении кабины справа от стрелы датчик необходимо развернуть на угол 180°). При установ-
ке датчика правый винт затягивать посредине регулировочной прорези.

Закрепить без провисаний жгут датчика.
Примечание - Рекомендуется поместить жгут в металлическую трубу или уголок. Это отно-

сится и к другим жгутам ограничителя.

3.3 Установка датчика длины стрелы

Перед установкой ДД (для повышения точности измерения длины стрелы) необходи-

мо убрать с его барабана излишки троса (кабеля). На барабане должно остаться количество
витков, равное максимальной длине стрелы крана в метрах плюс 1 м (например, если длина
стрелы 20,75 м, то на барабане должно быть 21,8 витка). Излишки кабеля отрезать.

Установить ДД на корневой секции стрелы на расстоянии 1-2 м от кабины крана. Для

этого на боковой поверхности стрелы приварить три бобышки (с резьбой М10 под крепежные
болты) так, как показано на рисунке 2.

Датчик длины стрелы может быть установлен как с левой, так и с правой стороны

стрелы на уголке (как можно ближе к стреле), а направление его вращения при увеличении
длины стрелы должно совпадать с направлением, указанным стрелкой на барабане.

Для исключения возможности попадания воды, выход жгута датчика должен быть на-

правлен вертикально вниз (к земле).

С целью обеспечения намотки троса на барабан без пропусков в один слой, плос-

кость вращения барабана расположить под небольшим углом (2-4 ) к оси приводного троса
путем установки (надеть на винт 2) под уголок одной-двух шайб толщиной 3 мм.

Лист

ЛГФИ.408844.009-03 ИМ

1,5

7,2

см

0,33

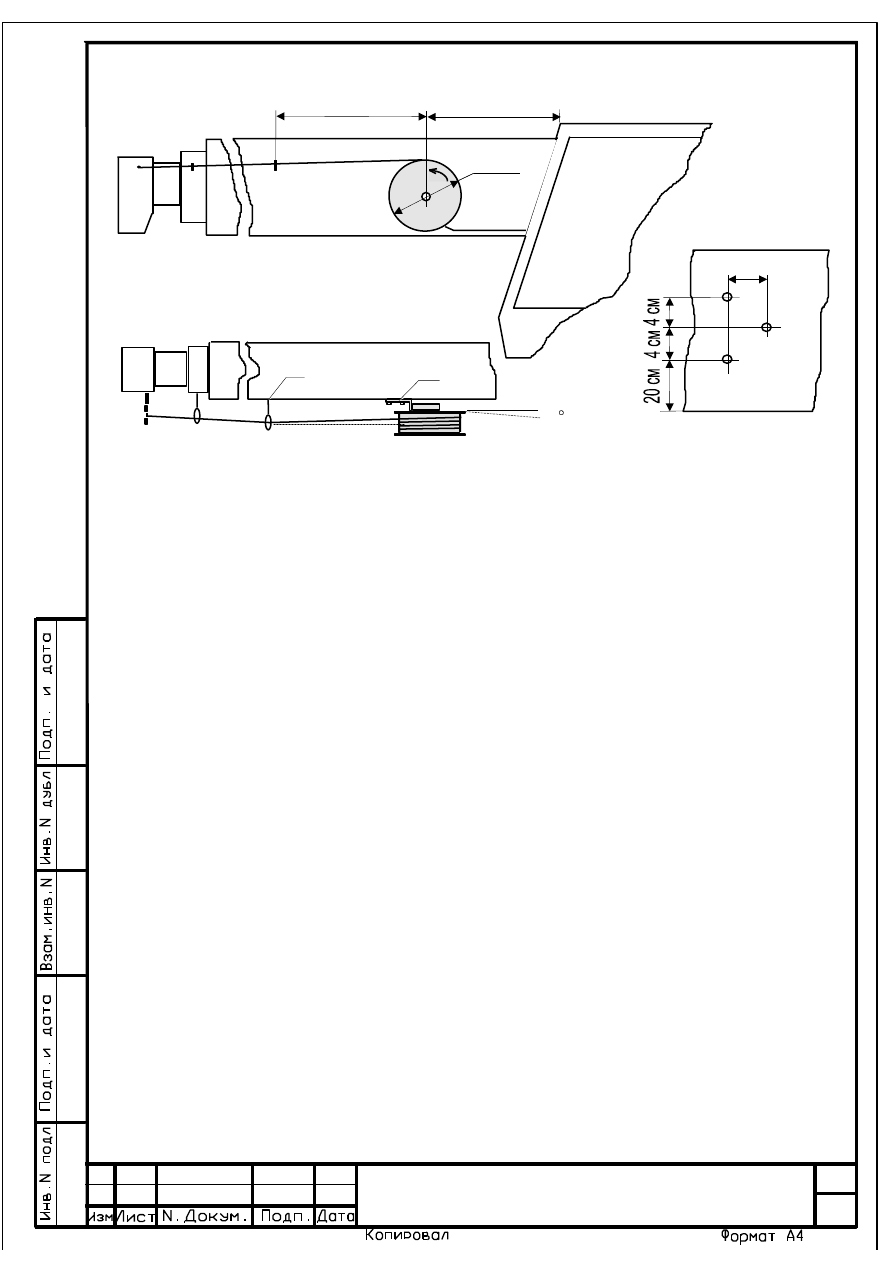

Рисунок 2 - Установка датчика длины стрелы и разметка мест крепления

На каждой секции стрелы установить направляющие, исключающие провисания тро-

са. Для обеспечения намотки троса на барабан в один слой, направляющую на корневой сек-
ции стрелы установить на расстоянии 2 м от барабана. При этом расстояние от стрелы до
центра направляющей 1 должно быть равно расстоянию от стрелы до середины барабана
датчика.

Закрепить датчик с помощью трех болтов М10•15 с пружинными шайбами.
Снять с ДД транспортировочную скобу.
Произведя установку ДД, полностью втянуть телескоп и намотать тpос на баpабан.
Закpутить баpабан (по направлению, указанному стрелкой) на 4 - 4,5 обоpота от сво-

бодного состояния барабана.

Закрепить конец троса барабана на оголовке стрелы.
Подключить контакты К1 и К2 токопроводящего троса к электрооборудованию оголов-

ка стрелы согласно схеме соединений крана.

ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ПОЛОМКИ ВОЗВРАТНОЙ ПРУЖИНЫ ДАТЧИКА,

ЗАПРЕЩАЕТСЯ ВРАЩЕНИЕ БАРАБАНА В НАПРАВЛЕНИИ, ПРОТИВОПОЛОЖНОМ УКА-
ЗАННОМУ СТРЕЛКОЙ НА БАРАБАНЕ.

3.4 Установка датчика угла поворота платформы

Развернув стрелу крана в положение, диаметрально противоположное положению

кабины, и совместив риску на оси датчика с меткой "165" на его корпусе, установить датчик
угла (ДУГ) поворота платформы (рисунок 3) над осью вращения крана на четыре шпильки 1
диаметром 8 мм. При этом корпус датчика шпильками 1 должен быть связан с корпусом токо-
съемника или поворотной платформой крана, а ось датчика (через переходную муфту 3) - с
неподвижной частью крана.

Убедившись, что при установке ДУГ на посадочное место не сбилась первоначальная

установка его оси, закрепить ось винтом 2.

Лист

ЛГФИ.408844.009-03 ИМ

165

15 315

Токосъемник

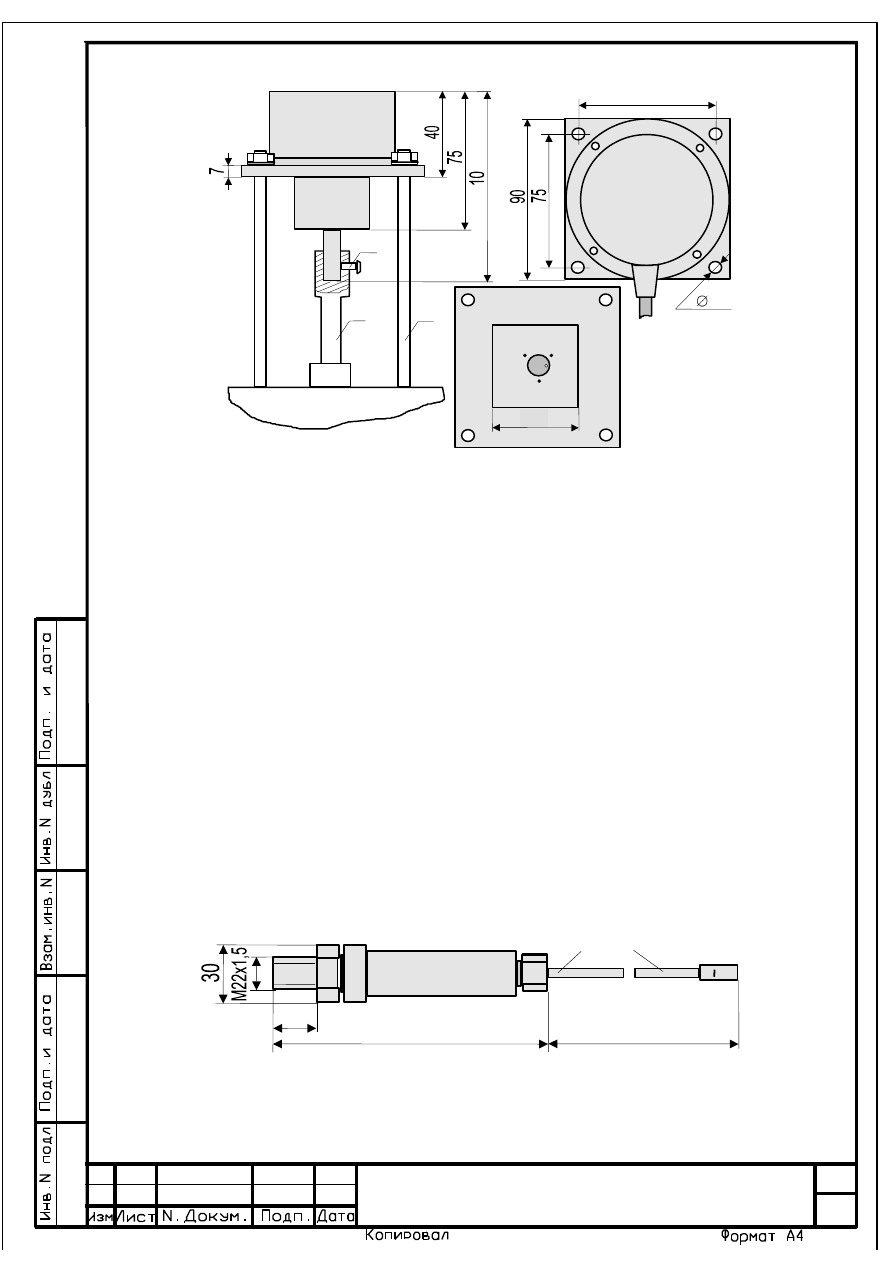

Рисунок 3 - Установка датчика угла

Возможна установка датчика в стороне от оси вращения. В этом случае ось вращения

крана должна соединяться с осью датчика посредством цепной передачи или с помощью зуб-
чатых шестерен.

3.5 Установка преобразователей давления

Преобразователи давления служат для измерения давлений в поршневой и штоковой

полостях гидроцилиндра подъема стрелы.

В данной модификации ОНК используется два однотипных ПрД (рисунок 4).
Преобразователь давления (ПрД) с меньшим значением двух последних цифр поряд-

кового номера (по сравнению с порядковым номером другого ПрД) соединить с поршневой, а
преобразователь с большим значением двух последних цифр порядкового номера соединить
со штоковой полостями гидроцилиндра подъема стрелы.

С целью уплотнения соединений, при установке ПрД применять медные шайбы с

внешним диаметром 20 мм.

Номер

4000-9000

152

Рисунок 4 - Преобразователь давления

Лист

ЛГФИ.408844.009-03 ИМ

3.6 Установка блока обработки данных

Установить БОД, габаритные и присоединительные размеры которого показаны на

рисунке 5, на передней стенке кабины крана или в его пульт управления.

Элементы крепления БОДа и его внешних соединительных жгутов должны обеспечи-

вать возможность поворота или быстрого демонтажа блока для доступа к его боковой крышке
(доступ к элементам настройки).

180

175

Х1 Р2 Р3/

3,15А Р1 Ш П L

135

М6•10

4 места

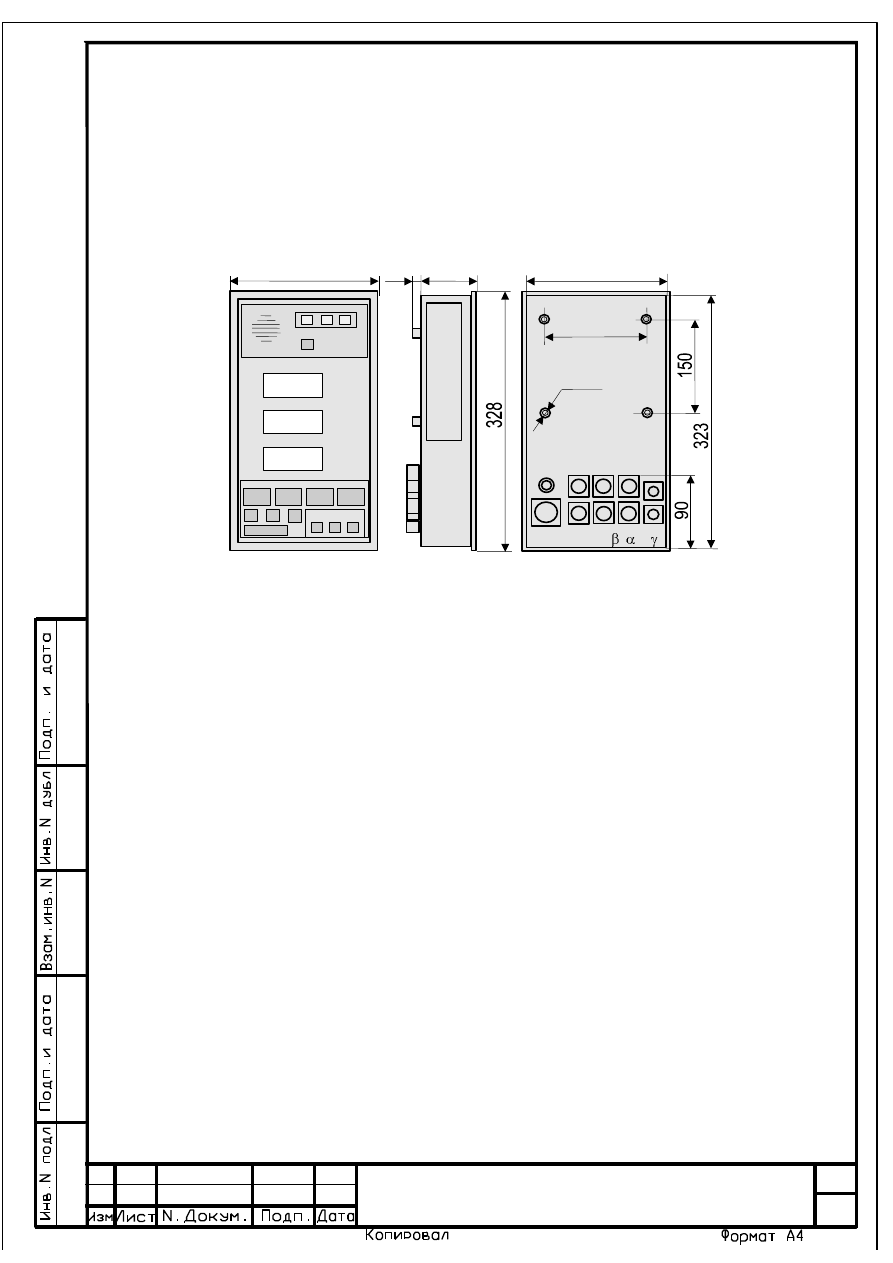

Рисунок 5 - Габаритные и присоединительные размеры БОДа

3.7 Установка конечного выключателя короткой стрелы

Установить выключатель конечный (при его наличие в схеме крана) возле оголовка

стрелы так, чтобы выключатель срабатывал при выдвижении второй секции стрелы на 3 см.

3.8 Установка модуля защиты от опасного напряжения

Установить МЗОН на оголовке стрелы на четыре бобышки так, чтобы продольная ось

модуля была параллельна оси стрелы. Металлическое основание МЗОНа должно иметь на-
дежный электрический контакт с металлом стрелы. Выходные провода МЗОНа должны быть
направлены вниз для исключения попадания воды внутрь.

3.9 Подключение ограничителя к электросхеме крана

Зашунтировать обмотки электромагнитных реле (электромагнитные распределите-

ли), на которые работают выходные реле ограничителя, диодами с обратным напряжением
не менее 400 В и прямым током не менее 0,4 А (например, диодами типа Д226Б).

Соединить разъемы датчиков и разъем жгута цепей управления крана с разъемами

БОДа согласно маркировки последнего.

Подключить контакты цепей жгута управления БОДа к клеммной панели крана согласно схе-

ме соединений последнего.

При подключении ограничителя необходимо дополнительно руководствоваться схе-

мой электрической принципиальной ОНК, приведенной в руководстве по эксплуатации ОНК.

Лист

ЛГФИ.408844.009-03 ИМ

4 Регулирование

В данном разделе описана методика регулировки ОНК на заводе-изготовителе кра-

нов, а также после ремонта ограничителя.

Ограничитель поставляется заводом-изготовителем настроенным. Поэтому для

уменьшения времени настройки ОНК на кране желательно устанавливать ограничитель в
комплектации, указанной в упаковочном листе.

При эксплуатации крана необходимо пользоваться методикой подстройки ОНК, изло-

женной в п.4.3.3 руководства по эксплуатации.

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме

необходимо соблюдать осторожность, так как в нем разрешены все движения крана и
сигналы на останов крана по перегрузке не формируются.

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдаются:

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 1);

на средний ИЖЦ - значение настраиваемого параметра;

на нижний ИЖЦ - процент использования разрядной сетки АЦП (не контролировать).

При отображении на верхнем ИЖЦ кода "НХХ" возможен только контроль измеряемо-

го параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру следующего
параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.
При коде "НХХ.1" производится установка максимального значения параметра и его

занесение в память ОНК.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно
набрать кнопкой 44 код "НХХ".

Таблица 1

Параметр

код

наименование

Н00

Тип крана

Н01

Длина стрелы

Н02

Вылет стрелы

Н03

Температура окружающего воздуха *

Н04

Температурный коэффициент ухода нуля штокового ПрД

Н05

Давление в штоковой полости

Н06

Температурный коэффициент ухода нуля поршневого ПрД

Н07

Масса поднимаемого груза

Н08

Масса груза при работе с гуськом
(Постройка массы груза при работе без опор для ОНК-140-80)

Н15

Настройка модуля защиты от опасного напряжения

------------------

)

Используется для автоматической корректировки температурного ухода нуля ПрД

Лист

ЛГФИ.408844.009-03 ИМ

4.1 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан (для

стабилизации параметров датчиков) во включенном состоянии не менее 5 мин в условиях
воздействия температуры, при которой будет производиться регулирование.

Установить стрелу крана в положение, диаметрально противоположное положению

кабины машины.

4.1.1 Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и

переключателю РАБОТА - НАСТРОЙКА (см. рисунок 6).

4.1.2 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.
Включить тумблер ПИТАНИЕ на пульте управления крана и проконтролировать заго-

рание светодиода ВКЛ на передней панели БОДа (см. рисунок 7).

Примечание - ОНК не имеет собственного переключателя для подачи напряжения питания.
После прохождения теста ограничитель должен перейти в рабочий режим и на ИЖЦ

должны отображаться значения параметров крана.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности составной части ограничителя или его цепей вида "Е ХХ" (см. таблицу 4
руководства по эксплуатации), устранить неисправность в соответствии с рекомендациями
таблицы 4.

Если после прохождения теста на верхний ИЖЦ выдается код "Е 30" или код "Е 31",

необходимо выполнить операции по п. 4.1.3 (ввести режим работы крана).

4.1.3 Установить режим работы крана "Р-00": основная стрела, опоры выдвинуты

полностью, запасовка равна максимальной.

Для ввода режима работы "Р-00" нажать кнопку выбора запасовки (46; см. рисунок 7).

При этом на индикаторы БОДа выдаются:

на верхний ИЖЦ - номер модификации ограничителя (первая или две первые циф-

ры номера) и типа крана (две последние - правые - цифры номера);

на средний ИЖЦ - кратность запасовки;

на нижний ИЖЦ - цифровой код режима работы опорного контура и стрелового обо-

рудования с символом "Р - " впереди.

Кнопкой выбора стрелового оборудования и опорного контура (45) установить режим

работы "Р-00" (основная стрела, опоры выдвинуты полностью), а кнопкой выбора запасовки
(46) -

режим максимальной запасовки.

Нажать кнопку " " (40, - кнопка занесения режима в память ОНК). При этом ограничи-

тель перейдет в рабочий режим (работа крана разрешается).

Примечание - Если на кране используется только один режим работы (работа с основной

стрелой на выдвинутых опорах), то после включения питания ОНК переходит сразу в рабочий режим и
операции по п. 4.1.3 можно не выполнять.

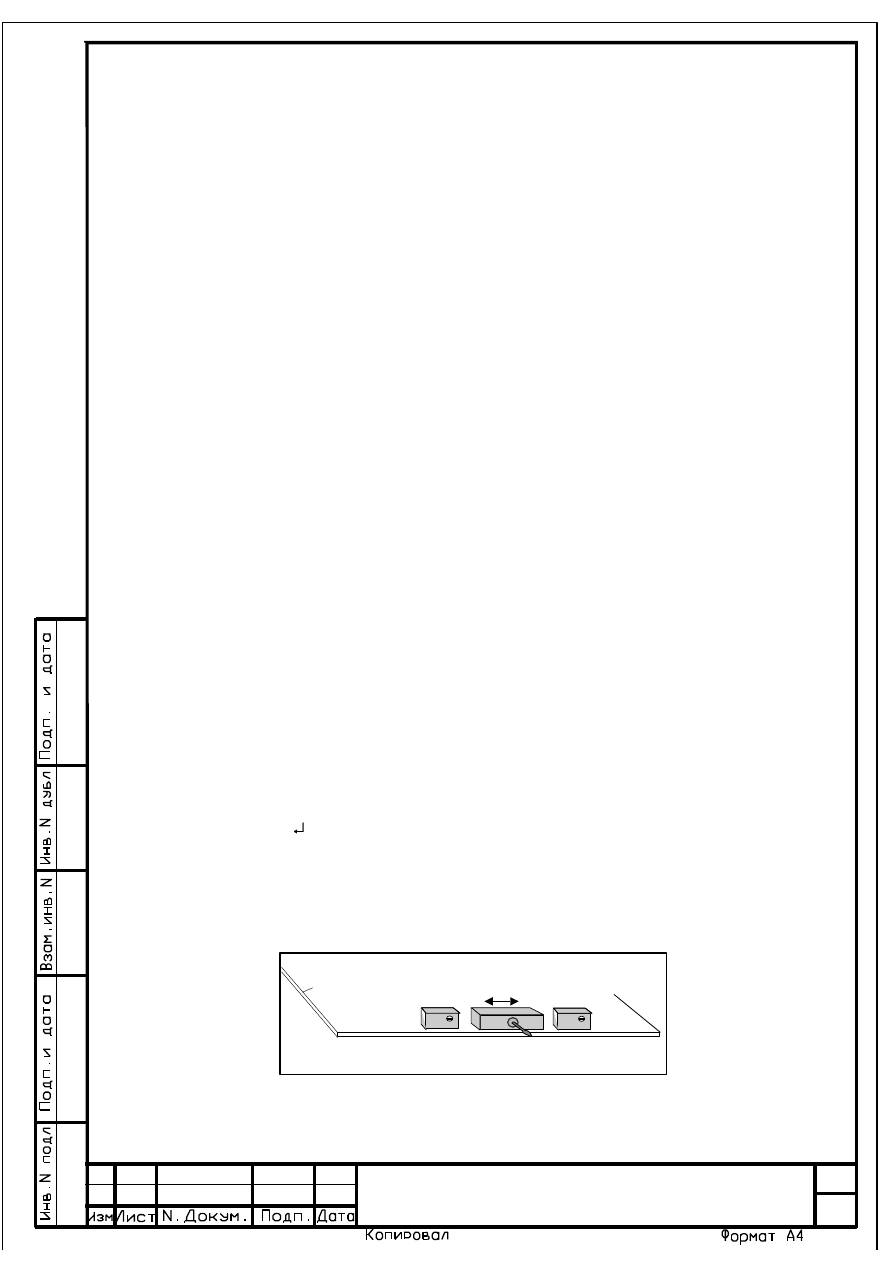

R1 "П"

R2 "Ш"

Переключатель

РАБОТА-НАСТРОЙКА

Установка нуля

штокового ПрД

Плата

Установка нуля

поршневого ПрД

Рисунок 6

Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 8
