Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию

Лист

ЛГФИ.408844.009-06 ИМ

4.1.4 Установить стрелу крана в положение, диаметрально противоположное поло-

жению кабины машины.

4.1.5 Убедившись в правильности занесения режима работы крана, проверить рабо-

тоспособность ОНК и концевых выключателей крана по п. 3.3.3 руководства по эксплуатации
(тестовый контроль).

4.1.6 Нажать кнопку ТЕСТ для выхода в рабочий режим.

4.2 Настройка канала датчика поворота платформы (азимута)

4.2.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.2.2 Выполнить операции по п. 4.1.2.
4.2.3 Развернуть стрелу крана на 180 по часовой стрелке относительно кабины (см.

рисунки 8, 9) таким образом, чтобы линия передней стенки кабины была параллельна линии
среза настила шасси.

Линии должны быть

параллельны

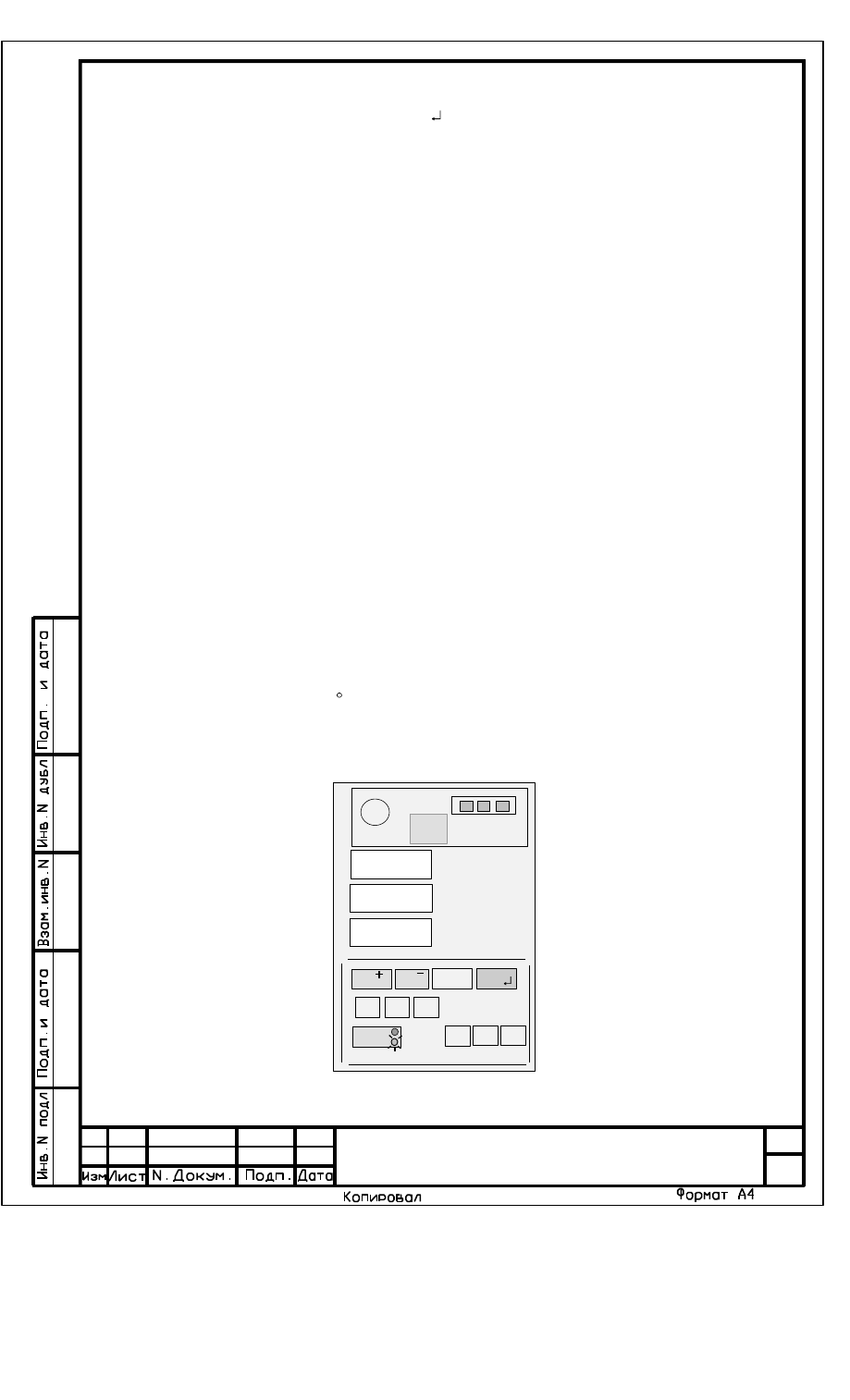

Рисунок 8

180.0

Рисунок 9

ТЕСТ

опр

ХХ

4.2.4 Нажать кнопку ТЕСТ.
После прохождения теста на среднем ИЖЦ появится имя параметра "AL" (альфа).
4.2.5 Нажимая кнопку "+" (37), добиться отображения на среднем ИЖЦ параметра

"GA" (гамма). При этом на нижний ИЖЦ должен выдаваться угол поворота платформы отно-
сительно кабины машины (в градусах) по часовой стрелке.

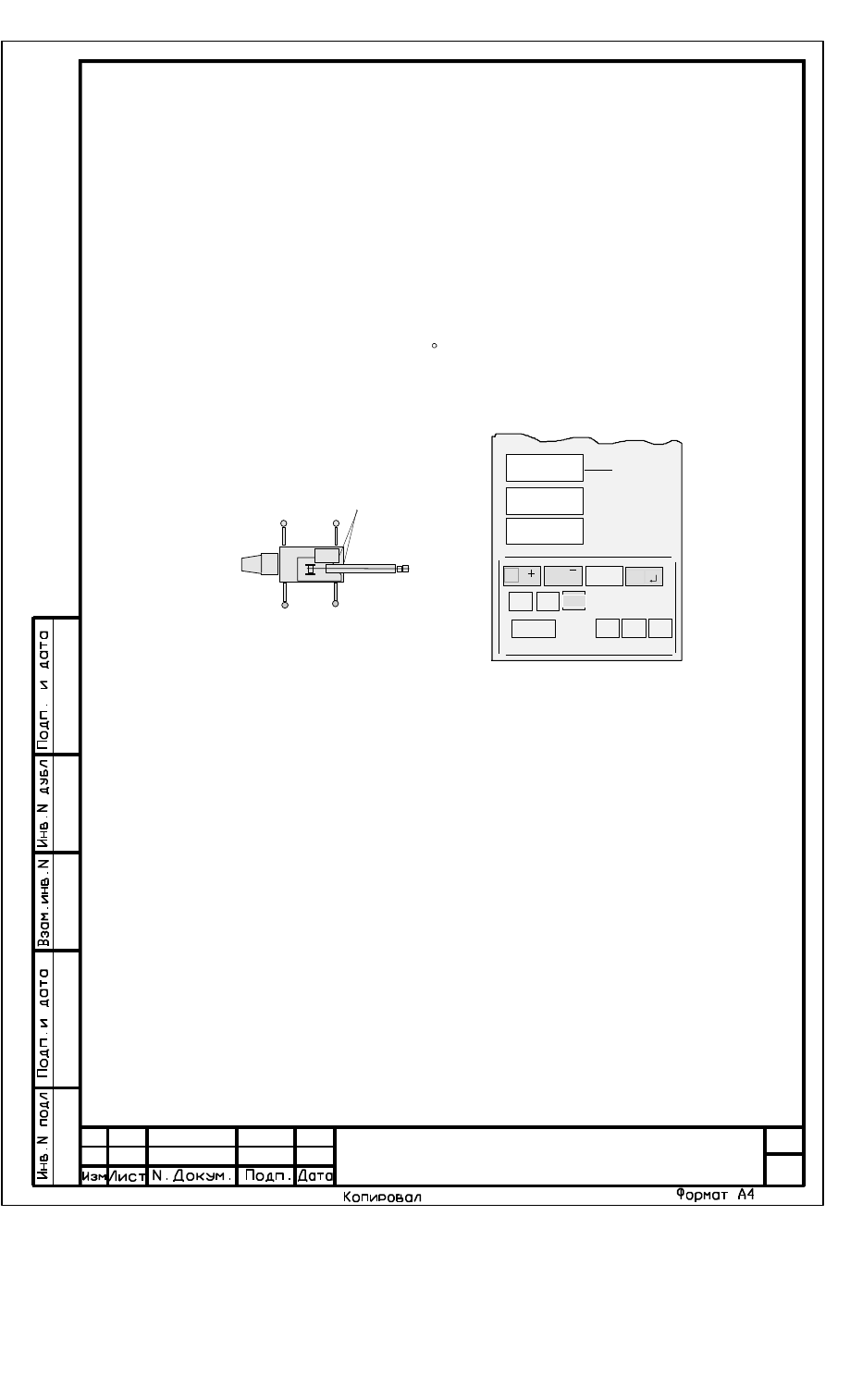

4.2.6 Вращая ось датчика поворота на оси крана, установить на нижнем ИЖЦ значе-

ние 180.0 с точностью ± 1°.

4.2.7 Вращая ведущую ось датчика угла (ДУГ), установить на нижнем индикаторе

значение 180.0 ± 1.

4.2.8 Застопорить винтом 2 ось датчика.
4.2.9 Застопорить гайкой ведущую шестерню датчика.
4.2.10 Нажать кнопку ТЕСТ для выхода в рабочий режим.

4.3 Ввод кода программы (типа крана)

4.3.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.3.2 Выполнить операции по п. 4.1.2.
4.3.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

Лист

ЛГФИ.408844.009-06 ИМ

4.3.4 Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем ИЖЦ код "Н00" (индика-

ция типа крана).

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1" При этом на средний ИЖЦ выда-

ется код типа крана в соответствии с таблицей 2.

Показания на нижнем ИЖЦ не контролировать.
Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно
набрать кнопкой 44 код "НХХ".

Таблица 2
Модифика-

ция ОНК-

140

Тип крана

Код типа

крана

Модифи-

кация

ОНК-140

Тип крана

Код типа

крана

ОНК-140-22 КС-3575А (КС-3575А-1)

01 (04)

КС-45722

КС-2571Б

ОНК-140-34 КС-45724-04

ТКК-10

КС-35719-1-02

КС-2571А

КС-45719-3А

КС-2571А-1

КС-45719-1А,

КС-45719-7А

ОНК-140-24

КС-5473

АД-20

КС-6471

ОНК-140-42

АД18

КС-6571А

АД28

КС-557Кр до стрелы 21 м

КС-6473 до стрелы 26,5 м

ОНК-140-25 КС-3577-3-2, КС-35714-1,

КС-35715-1

КС-4572

КС-2572А-2

КС-2573-2

КС-3574, КС-3577-4

КС-3577

КС-3577-1, КС-3577-2

КС-3577-3

КС-3571-1

МТА-160К

KR300S

ОНК-140-29

NK450S

КШ1040

СКАТ25

ОНК-140-31

КС-4573

КС-4571-1

Лист

ЛГФИ.408844.009-06 ИМ

4.3.5 Кнопками "+" (37), "-" (38) установить на среднем ИЖЦ код крана (см. п. 4.3.4).
4.3.6 Нажать кнопку " " (40).
4.3.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00" и проконтролировать

правильность его ввода.

4.3.8 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

4.4 Настройка канала длины стрелы

Настройку производить без груза.
4.4.1 Развернуть стрелу в рабочую зону.
Выдвинуть стрелу полностью, затем полностью втянуть стрелу.
Проконтролировать равномерность намотки троса на барабан.
Если трос наматывается не равномерно, изменить угол наклона барабана к стреле

путем подкладывания шайб под винт 2 крепления датчика к стреле (см. рисунок 2).

4.4.2

Выключить тумблер ПИТАНИЕ на пульте управления крана.

4.4.3 Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикато-

рах появятся значения параметров крана).

4.4.4 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.4.5 Втянуть стрелу полностью.
4.4.5.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ сооб-

щения "Н01" (настройка длины стрелы). При этом на ИЖЦ выдаются:

на средний ИЖЦ - значение измеренной длины стрелы;

на нижний - процент использованного диапазона сопротивления датчика. При пол-

ностью втянутой стреле он должен быть равен 5 2.

Если число на нижнем индикаторе не укладывается в диапазон 3-7, необходимо:

для грубого увеличения числа - повернуть барабан на 1 оборот и навернуть на него

провисший трос;

для уменьшения числа - снять с барабана один виток троса.

Для более точного изменения числа нужно открепить трос с оголовка стрелы и, вытя-

гивая или отпуская трос, получить необходимое число, затем закрепить трос на оголовке.

При исправном датчике указанное выше число должно получаться при начальной за-

крутке пружины барабана на 4-5 оборотов от свободного состояния.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.4.5.2 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.0".
4.4.5.3 Нажать кнопку " " (40, см. рисунок 11).

Лист

ЛГФИ.408844.009-06 ИМ

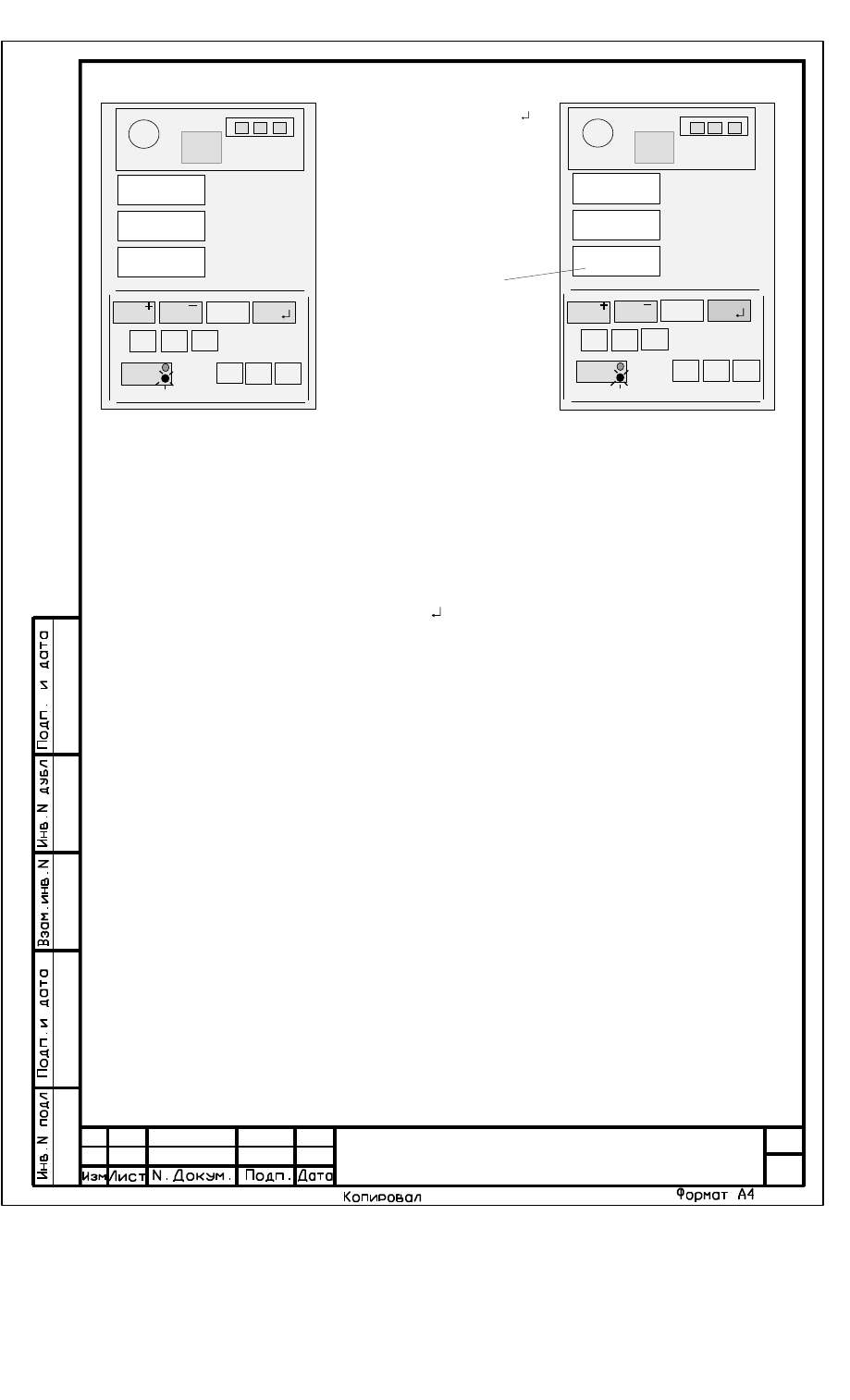

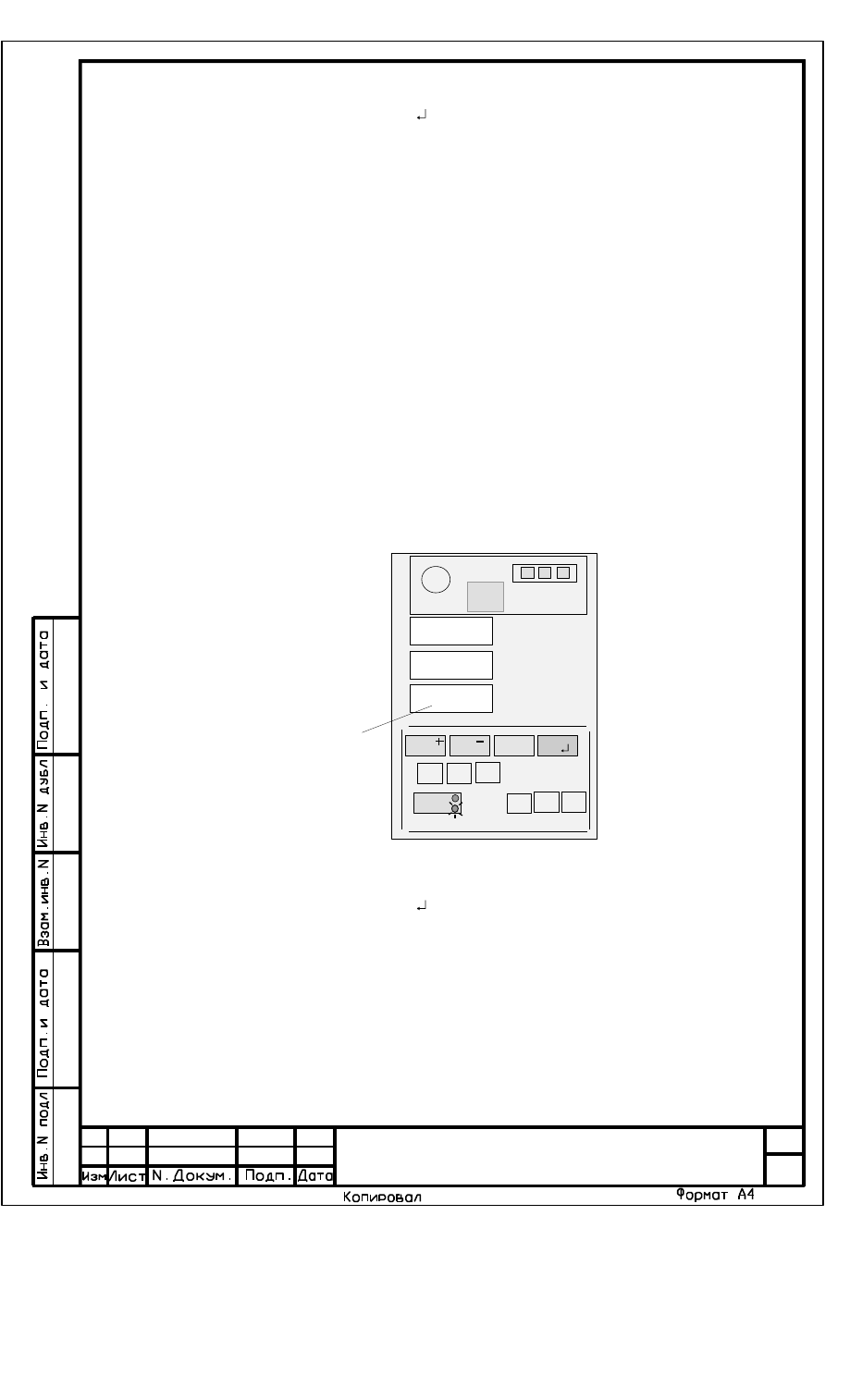

0005

Рисунок 12

Рисунок 11

8.00

Н01.0

Не контролировать

Длина стрелы дана для крана
КС-3577

После нажатия на кнопку " "
(40) на индикаторе отобразит-
ся минимальная для данного
крана длина стрелы и занесет-
ся в память ограничителя

Выбор

ХХХ

14.00

Н01.1

Выбор

4.4.6 Полностью выдвинуть стрелу.
4.4.6.1 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.1".
4.4.6.2 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение макси-

мальной длины стрелы для настраиваемой модификации ограничителя.

Примечание - Если удерживать кнопку в нажатом состоянии более 5 с, то изменение числа

происходит автоматически.

4.4.6.3 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку (см. рисунок 12).

4.4.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01" и проконтролировать

правильность его ввода.

4.4.8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.5 Настройка канала вылета стрелы

Настройку канала вылета проводить только после выполнения операций по п. 4.4.
4.5.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.5.2 Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикато-

рах появятся значения параметров крана).

4.5.3 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.5.4 Нажимая кнопку ВЫБОР "П" (36), установить (см. рисунок 10) на верхнем ИЖЦ

код "Н02" (индикация вылета стрелы).

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

Лист

ЛГФИ.408844.009-06 ИМ

4.5.5 Полностью втянуть стрелу.
4.5.5.1 Установить по рулетке с точностью 1 см значение вылета, указанное в таб-

лице 3 для данного типа крана.

4.5.5.2 Опустить крюк до высоты приблизительно 1,5 м от земли.
4.5.5.3 Изменяя положение датчика угла наклона стрелы, добиться отображения на

среднем ИЖЦ значения вылета, указанного в правом столбце таблицы 3 (см. рисунок 13) для
установленного значения вылета по рулетке.

4.5.5.4 Затянуть винты крепления датчика.
4.5.6 Полностью втянуть стрелу.
4.5.6.1 Нажать кнопку блокировки координатной защиты на пульте управления крана

и установить по рулетке с точностью 1 см значение вылета, указанное в таблице 4 для дан-
ного типа крана.

4.5.6.2 Опустить крюк до высоты приблизительно 1,5 м от земли.
4.5.6.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".
4.5.6.4 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение вылета,

указанного в правом столбце таблицы 4 (см. рисунок 14) для установленного значения выле-
та по рулетке.
Таблица 3

Тип

Вариант

Код типа

Вылет (м), устанавливаемый

крана

ОНК-140

крана

по рулетке

на среднем ИЖЦ

КС-3575А,(КС-3575А-1)

ОНК-140-22

01 (04)

6,00

6,01

КС-2571Б

4,80

4,82

КС-2571А

4,00

4,01

КС-2571А-1

4,00

4,01

КС-5473

ОНК-140-24

6,00

6,01

КС-6471

7,00

АД28

5,20

5,22

КС-557Кр до стрелы 21 м

5,20

5,21

КС-6473 до стрелы 26,5 м

6,30

6,32

КС-6571А

7,75

7,76

КС-3577-3-2,

КС-35714-1, КС-35715-1

ОНК-140-25

4,86

4,88

КС-4572

5,60

КС-2572А-2

4,25

КС-2573-2

4,50

КС-3574, КС-3577-4

4,86

4,88

КС-3577

4,86

4,88

КС-3577-1, КС-3577-2

4,86

4,88

КС-3577-3

4,86

4,88

КС-3571-1

4,86

4,88

МТА-160К

4,25

4,26

KR-300S

4,90

NK450S

ОНК-140-29

6,20

6,22

Ш-1040

6,90

6,92

СКАТ-25

6,10

6,11

КС-4573

ОНК-140-31

5,60

КС-4571-1

6,00

Лист

ЛГФИ.408844.009-06 ИМ

Тип

Вариант

Код типа

Вылет (м), устанавливаемый

крана

ОНК-140

крана

по рулетке

на среднем ИЖЦ

КС-45722

ОНК-140-34

5,90

5,92

КС-45724

ОНК-140-34

5,75

5,76

КС-35719-1-02

ОНК-140-34

4,85

4,86

КС-45719-3А,

КС-45719-1А, КС-45719-7А

ОНК-140-34

04
05

5,15

5,16

АД-20

ОНК-140-42

4,60

4,62

АД-18

5,30

5,32

ХХХ

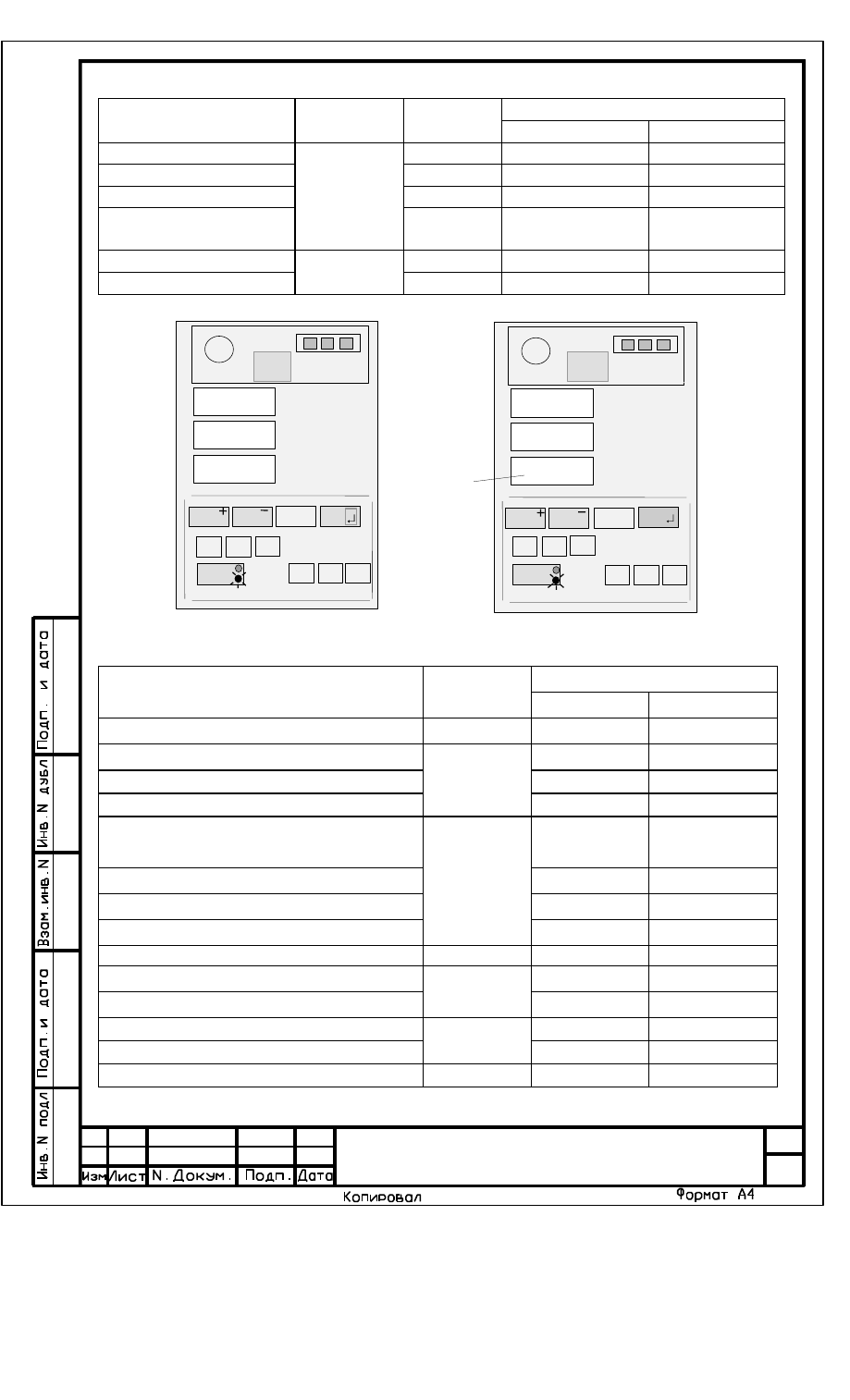

Рисунок 13

Рисунок 14

5,32

Н02

Не контролировать

Выбор

ХХХ

3,47

Н02.1

Выбор

Таблица 4

Тип

Вариант

Вылет (м), устанавливаемый

крана

ОНК-140

по рулетке на среднем ИЖЦ

КС-3575А, КС-3575А-1, КС-2571Б (А) (А-1)

ОНК-140-22

2,80

2,81

КС-5473, КС-6471, АД28 КС-6571А

ОНК-140-24

3,20

КС-557Кр до стрелы 21 м

2,80

2,82

КС-6473 до стрелы 26,5 м

2,80

2,84

КС-3577-3-2, КС-2572А-2, КС-35714-1,

КС-35715-1, КС-3574, КС-3574-4, КС-3571-1

ОНК-140-25

2,59

2,60

КС-4572, КС-3577-3

2,36

2,40

КС-3577, КС-2573-2, КС-3577-1, КС-3577-2

2,59

2,60

МТА-160К

2,70

2,71

KR-300S, NK450S, K

Ш-1040, СКАТ-25

ОНК-140-29

3,00

3,03

КС-4573

ОНК-140-31

2,40

2,41

КС-4571-1

2,80

2,81

КС-45724, КС-45722,КС-35719-1-02, КС-45719-3А

ОНК-140-34

2,80

2,83

КС-45719-1А, КС-45719-7А

2,80

2,83

АД-20, АД-18

ОНК-140-42

2,80

2,83

Продолжение таблицы 3

Лист

ЛГФИ.408844.009-06 ИМ

4.5.6.5 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку (см. рисунок 14).

4.5.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02" и проконтролировать

правильность его ввода.

4.5.8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.6 Настройка канала веса груза и срабатывания ограничителя

Выключить тумблер ПИТАНИЕ на пульте управления крана.
Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикаторах

появятся значения параметров крана).

Заглушить двигатель или отключить гидронасосы крана.
4.6.1 Ввод температуры окружающего воздуха
4.6.1.1 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.6.1.2 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н03" (настройка канала измерения температуры). При этом на средний ИЖЦ выдается зна-
чение измеренной температуры окружающего воздуха.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.6.1.3 Измерить термометром температуру окружающего воздуха.
Если величина измеренной температуры воздуха отличается от выдаваемой на

средний ИЖЦ более, чем на 3 С, нажатием кнопки 44 установить на верхнем ИЖЦ код
"Н03.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям
среднего ИЖЦ, значение температуры, равное показаниям термометра (см. рисунок 15).

ХХ

Рисунок 15 - Ввод температуры

-10

Н03.1

Выбор

Лист

ЛГФИ.408844.009-06 ИМ

4.6.1.

4 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.1.5 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03" и проконтролировать

правильность его ввода.

4.6.2 Занесение коэффициента штокового датчика

4.6.2.1

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н04" (занесение температурного коэффициента штокового ПрД). При этом на средний ИЖЦ
выдается значение коэффициента, занесенное ранее в память ОНК.

Значение коэффициента указывается в первых трех позициях порядкового номера

ПрД, нанесенного на его жгут (см. рисунок 4) и состоит из буквы, обозначающей знак коэф-
фициента (П - плюс, М - минус) и двух цифр, обозначающих значение коэффициента.

Примечание: Число в двух последних разрядах номера штокового ПрД имеет большее значе-

ние по сравнению с аналогичным числом номера поршневого ПрД.

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н04.1", а
затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициен-
та для штокового ПрД (см. рисунок 16 для коэффициента М11), причем знак плюс на индика-
торе не отображается, а знак минус отображается символом "

ХХ

Рисунок 16 - Ввод температурного коэффициента

-11

Н04.1

Выбор

Не контролировать

4.6.2.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.2.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н04" и проконтролировать

правильность его ввода.

4.6.3 Настройка канала давления в штоковой полости
4.6.3.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н05" (настройка канала штокового давления). При этом на средний ИЖЦ выдается значение
измеренного давления в штоковой полости гидроцилиндра подъема стрелы.

Примечание - Показания нижнего ИЖЦ не контролировать.

Лист

ЛГФИ.408844.009-06 ИМ

4.6.3.2 Опустите груз на землю, положите стрелу на опорную стойку, заглушите дви-

гатель крана, выверните преобразователь давления из штоковой полости.

Вращая винт регулировочного резистора R2, установите на среднем ИЖЦ значение

давления в штоковой полости равным 0-0,1.

Ввернуть преобразователь давления штоковой полости, запустить двигатель крано-

вой установки.

4.6.4 Занесения коэффициента поршневого датчика давления
4.6.4.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н06" (занесение температурного коэффициента поршневого ПрД). При этом на средний
ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н06.1", а
затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициен-
та для поршневого ПрД по методике, изложенной в п. 4.6.2 (см. рисунок 16).

4.6

.4.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.4.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06" и проконтролировать

правильность его ввода.

4.6.5 Настройка канала веса груза
Запустить двигатель крана и включить гидронасосы, полностью втянуть стрелу, раз-

вернуть стрелу в рабочую зону.

4.6.5.1 Поднять на вылете (4,5 0,2) м груз массой 0,3 т.
Опустить груз на землю.
Медленно поднять груз на высоту примерно 1,5 м.
Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н07"

(настройка поднимаемого груза). При этом на средний ИЖЦ выдается значение измеренной
массы груза на канатах.

Примечание - Показания нижнего ИЖЦ не контролировать.
Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

пустого крюка для данного типа крана равным:

(0,25 0,03) -

для кранов КС-3571-1, КС-3574, КС-3577, МТА-160К;

(0,5 0,03) -

для кранов; КС-35719-1-02, КС-45719,

(0,60 0,03)

– для крана СКАТ-25

(0,28 0,03) -

для остальных кранов

4.6.5.2 Втянуть стрелу полностью.
На вылете стрелы, указанном в таблице 5, поднять груз, масса которого для данного

типа крана указана в той же таблице.

Масса груза не должна отличаться от указанной более, чем на 1 %, вылет должен быть уста-

новлен по рулетке с точностью 2 см.

Медленно поднять груз.
Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.1".

Лист

ЛГФИ.408844.009-06 ИМ

Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на канатах, указанное в правом столбце таблицы 5 для настраи-
ваемой модификации ОНК.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

4.6.5.3 Выдвинуть стрелу полностью.
На вылете стрелы, указанном в таблице 6, поднять груз, масса которого для данного

типа крана указана в той же таблице.

Масса груза не должна отличаться от указанной более, чем на 1 %, вылет должен быть уста-

новлен по рулетке с точностью 2 см.
Таблица 5

Тип

Модификация

Вылет,

Масса

Индицируемая

крана

ограничителя

груза, т

масса груза

КС-3575А, КС-3575А-1,

ОНК-140-22

4,0

10,0

КС-2571

3,2

7,0

КС-2571А, КС-2571А-1,

3,3

6,3

КС-5473

ОНК-140-24

3,2

25,0

КС-6471 (КС-6571А)

3,5 (3,2)

40,0

АД28

3,00

28,0

КС-557Кр до стрелы 21 м

3,00

30,0

КС-6473 до стрелы 26,5 м

3,00

50,0

КС-2572А-2, КС-2573-2

ОНК-140-25

3,5

6,3

КС-3571-1

4,0

10,0

КС-3574, КС-3577-3,КС-3577-3-2,

КС-3577-4,КС-35714-1, КС-35715-1

3,2

14,0

КС-3577, КС-3577-1, КС-3577-2

3,5

12,5

КС-4572

3,8

16,0

МТА-160К

3,0

16,0

KR-300S

3,00

30,0

NK450S

ОНК-140-29

3,00

40,0

Ш-1040

2,80

40,0

СКАТ-25

3,20

25,0 с крюком 25,0 с крюком

КС-4571-1, КС-4573

ОНК-140-31

3,8

16,0

КС-45722

ОНК-140-34

3,00

16,0

КС-45724

3,20

20,0

КС-35719-1-02

3,00

16,0 с крюком 16,0 с крюком

КС-45719-1А, КС-45719-3А, КС-45719-7А,

3,20

20,0

с крюком 20,0 с крюком

АД-20

ОНК-140-42

3,00

20,0

АД-18

3,00

16,0

Опустить груз.
Медленно поднять груз.
Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

груза, указанной для данного типа крана в правом столбце таблицы 6.

4.6.5.4 Повторить операции по пп. 4.6.5.2, 4.6.5.3.
4.6.5.5 Установить переключатель в окне БОДа в положение РАБОТА.

Лист

ЛГФИ.408844.009-06 ИМ

Таблица 6

Тип

Модификация

Вылет,

Масса

Индицируемая

крана

ограничителя

груза, т

масса груза

КС-3575А, КС-3575А-1

ОНК-140-22

14,0

1,20

КС-2571Б

10,0

0,99

КС-2571А

9,0

1,0

КС-2571А-1

9,0

1,15

КС-5473

ОНК-140-24

18,0

1,10

КС-6471

21,0

0,82

КС-6571А

15,3

2,40

АД28

18,8

1,20

КС-557Кр до стрелы 21 м

16,0

2,00

КС-6473 до стрелы 26,5 м

21,0

1,00

КС-2572А-2

ОНК-140-25

9,0

1,00

КС-2573-2

10,0

1,10

КС-3574, КС-3577-3,

КС-3577-3-2, КС-3577-4,

КС-35714-1, КС-35715-1

13,0

1,50

КС-3577

13,0

1,30

13,00

КС-3577-1, КС-3577-2

13,0

1,50

13,00

КС-4572

18,0

0,50

КС-3571-1

13,0

1,00

МТА-160К

16,1

1,20

KR-300S

22,0

1,55

NK450S

ОНК-140-29

23,6

0,7

Ш-1040

23,5

2,3

СКАТ-25

22,0

0,8 с крюком

КС-4573

ОНК-140-31

18,0

0,60

КС-4571-1

20,0

0,31

КС-45722

ОНК-140-34

19,0

0,34

КС-45724

18,0

0,85

КС-35719-1-02

16,0

0,5 с крюком

КС-45719-3А

18,0

1,25 с крюком

КС-45719-1А, КС-45719-7А

18,0

1,05 с крюком

АД-20

ОНК-140-42

14,8

1,20

АД-18

15,0

0,5

4.6.6 Настройка модуля защиты от опасного напряжения
Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н15"

(занесение признака наличия модуля защиты от опасного напряжения). При этом на средний
ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Нажатием кнопки 44 установить на верхнем ИЖЦ код "Н15.1", затем, нажимая кнопки

"+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициента: - 0, если в комплект
поставки не входит МЗОН; - 1, если входит МЗОН со сферическим пластмассовым кожухом;

2 , если входит МЗОН с прямоугольным металлическим кожухом.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тит кнопку. Установить переключатель в боковом окне БОДа в положение РАБОТА.

Лист

ЛГФИ.408844.009-06 ИМ

4.7 Занесение даты установки ограничителя на кран

ВНИМАНИЕ ! ОПЕРАЦИИ ПО П. 4.7 ПРОИЗВОДИТЬ ТОЛЬКО ПРИ УСТАНОВКЕ ИЛИ

ЗАМЕНЕ ОГРАНИЧИТЕЛЯ НА КРАНЕ.

4.7.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.

4.7.2 Выполнить операции по п. 4.1.2.

4.7.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

4.7.4 Нажать и отпустить кнопку ЧАСЫ (42).

При этом на ИЖЦ выдается дата установки

ограничителя на кран:

на средний ИЖЦ - число и месяц (число отображается в двух старших - левых -

разрядах индикатора);

на нижний ИЖЦ - год.

4.7.5 Последовательным нажатием кнопки ЧАСЫ (42) выбрать параметр (число, ме-

сяц или год), подлежащий корректировке, и с помощью кнопок "+" (37) и "-" (38) откорректиро-

вать значение даты установки ограничителя на кран.

Нажать на время 1 с кнопку " ".

Примечания

1 Время между двумя последовательными нажатиями кнопки не должно превышать 5 с.

2 По истечении 5 с после нажатия кнопки происходит автоматическое выключение режима

индикации времени.

4.7.6 Установить переключатель в боковом окне БОДа в положение РАБОТА. За-

крыть и опломбировать крышку люка БОДа

5 Комплексная проверка

Поочередно поднять указанные в таблицах 5, 6 грузы на указанных там же вылетах.

Ограничитель не должен сработать. При этом значения величины индицируемых

длины стрелы и вылета не должны отличаться от указанных в таблицах значений более, чем

на 5 см для таблицы 5 и на 20 см для таблицы 6.

Увеличив вес указанных в таблицах 5, 6 грузов на 10 %, поочередно поднять их.

Ограничитель должен сработать. При этом должны зажечься желтая и красная лам-

па и заблокированы (запрещены) все движения крана.

Примечание - Допускается добиваться срабатывания ограничителя путем увеличения вылета.

6 Сдача смонтированного и состыкованного изделия

Сдача настроенного ОНК осуществляется по разделу программы и методики прие-

мосдаточных испытаний крана "Приемка (проверка настройка ) приборов безопасности".

Романов
Затравкин

Кузнецова

Косарев

Ограничитель нагрузки крана

ОНК-140

Инструкция по монтажу, пуску

и регулированию

ЛГФИ.408844.009-07 ИМ

Содержание

1 Общие указания

2 Меры безопасности

3 Монтаж ограничителя на кране

3.1 Состав изделия

3.2 Установка датчика угла наклона стpелы маятникового

3.3 Установка датчика длины стрелы

3.4 Установка датчика угла поворота платформы

3.4.1 Установка датчика азимута

3.4.2 Установка датчика угла

3.5 Установка преобразователя усилия

3.6 Установка модуля защиты от опасного напряжения

3.7 Установка блока обработки данных

3.8 Установка блока питания и выходных реле

3.9 Подключение ограничителя к электросхеме крана

4 Регулирование

4.1 Подготовка ОНК к регулированию

4.2 Настройка канала датчика поворота платформы (азимута)

4.3 Ввод кода программы (типа крана)

4.4 Настройка канала длины стрелы

4.5 Настройка канала вылета стрелы

4.6 Настройка канала веса груза и срабатывания ограничителя

4.7 Настройка модуля защиты от опасного напряжения

4.8 Занесение даты установки ограничителя на кран

5 Комплексная проверка

6 Сдача смонтированного и состыкованного изделия

Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 13
