Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию

ОКП 48 8122 1007

Ограничитель нагрузки крана

ОНК - 140

Инструкция по монтажу, пуску

и регулированию

ЛГФИ.408844.009 ИМ

Романов

Затравкин

Ефимова

Косарев

Ограничитель нагрузки крана

ОНК-140

пуску и регулированию

Инструкция по монтажу,

ЛГФИ.408844.009 ИМ

Содержание

1 Общие указания

2 Меры безопасности

3 Монтаж ограничителя на кране

3.1 Состав изделия

3.2 Установка датчика угла наклона стpелы маятникового

3.3 Установка датчика длины стрелы

3.4 Установка датчика азимута

3.5 Установка преобразователей давления

3.6 Установка блока обработки данных

3.7 Установка конечного выключателя короткой стрелы

3.8 Установка модуля защиты от опасного напряжения

3.9 Подключение ограничителя к электросхеме крана

4 Регулирование

4.1 Подготовка ОНК к регулированию

4.2 Настройка канала датчика поворота платформы (азимута)

4.3 Ввод кода программы (типа крана)

4.4 Настройка канала длины стрелы

4.5 Настройка канала вылета стрелы

4.6 Настройка канала веса груза и срабатывания ограничителя

4.6.1 Ввод температуры окружающего воздуха

4.6.2 Занесение коэффициента штокового датчика

4.6.3 Настройка давления в штоковой полости

4.6.4 Занесения коэффициента поршневого датчика давления

4.6.5 Настройка канала веса груза

4.6.6 Подстройка срабатывания ограничителя при работе с гуськом

4.6.7 Настройка модуля защиты от опасного напряжения

4.7 Занесение даты установки ограничителя на кран

4.8 Настройка каналов ПрД Р1, Р2, Р3

4.9 Настройка каналов измерения температуры охлаждающей жидкости и масла

4.10 Настройка канала давление масла в двигателе

4.11 Настройка системы противопосадки груза

5 Комплексная проверка

6 Сдача смонтированного и состыкованного изделия

Лист

ЛГФИ.408844.009 ИМ

Настоящая инструкция является руководящим документом при монтаже и регулиро-

вании ограничителей нагрузки крана ОНК-140, ОНК-140-03, ОНК-140-04, ОНК-140-12, ОНК-
140-

13, ОНК-140-14, ОНК-140-23 и ОНК-140-33, ОНК-140-37, ОНК-140-43, ОНК-140-47, ОНК-

140-

57, ОНК-140-61, ОНК-140-86…ОНК-140-89, ОНК-140-94, (в дальнейшем - ОНК или огра-

ничитель) на кране.

Инструкция предназначена для наладчиков крановых заводов и специалистов ре-

монтных и сервисных предприятий.

В инструкции изложены: указания по монтажу составных частей ОНК на кране, поря-

док их подключения к электросхеме крана, настройка и проверка работоспособности ОНК.

При проведении работ по монтажу и пуску ограничителя на кране дополнительно

следует руководствоваться паспортом ЛГФИ.408844.009 ПС и руководством по эксплуатации
для соответствующей модификации ОНК.

1 Общие указания

К работам по монтажу и пуску ОНК на кране допускаются аттестованные специа-

листы, изучившие настоящий документ, руководство по эксплуатации и имеющие лицензию
Госгортехнадзора России на проведение пуско-наладочных работ приборов безопасности на
кране.

Для проведения настройки ограничителя на кране необходимы:
-

набор грузов, измеренных с точностью 1 %;

рулетка металлическая с погрешностью не более 3 %;

термометр для измерения температуры окружающей среды (воздуха) в диапазоне

от минус 40 до плюс 40 °С с точностью измерения не ниже ± 3 °С.

Перед вводом изделия в эксплуатацию провести внешний осмотр изделия:
-

извлечь изделие из транспортной тары;

проверить документацию и комплектность ограничителя, наличие и целостность ор-

ганов управления и индикации на передней панели блока обработки данных (БОД);

проверить целостность покрытий, окраски и пломбировки составных частей ОНК.

Меры безопасности

Ограничитель не содержит источников опасности для обслуживающего персонала.
При проведении сварочных работ на кране ОНК должен быть обесточен.

ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ НАСТРОЙКУ И РЕГУЛИРОВКУ ОГРАНИЧИТЕЛЯ НА КРАНЕ ЛИЦАМ, НЕ

ИМЕЮЩИМ СПЕЦИАЛЬНОЙ ПОДГОТОВКИ И УДОСТОВЕРЕНИЯ НА ПРАВО ПРОВЕДЕНИЯ УКАЗАННЫХ РАБОТ.

3 Монтаж ограничителя на кране

3.1 Состав изделия

В состав изделия входят:
-

блок обработки данных (БОД);

датчик угла подъема стрелы маятниковый (ДУГМ);

модуль защиты от опасного напряжения (МЗОН)

Лист

ЛГФИ.408844.009 ИМ

датчик угла поворота платформы (ДУГ) [датчик азимута (ДА)];

датчик длины стрелы (ДД);

преобразователи давления (ПрД, 4 шт. для ОНК-140-04 и 5 шт. для остальных мо-

дификаций ограничителя);

датчик температуры ТМ-100В.

3.2 Установка датчика угла наклона стpелы маятникового

Установить ДУГМ на корневой секции стрелы на расстоянии не более 5 м от оси кре-

пления стрелы (см. рисунок 1). Для этого на боковой поверхности стрелы (со стороны каби-
ны) приварить две бобышки (с резьбой М6 под крепежные винты) так, чтобы поперечная ось
симметрии бобышек, установленных друг от друга на расстоянии 116 мм, была параллельна
продольной оси симметрии стрелы.

Вид сбоку

Вид сверху

116

Кабина машиниста

Стрела

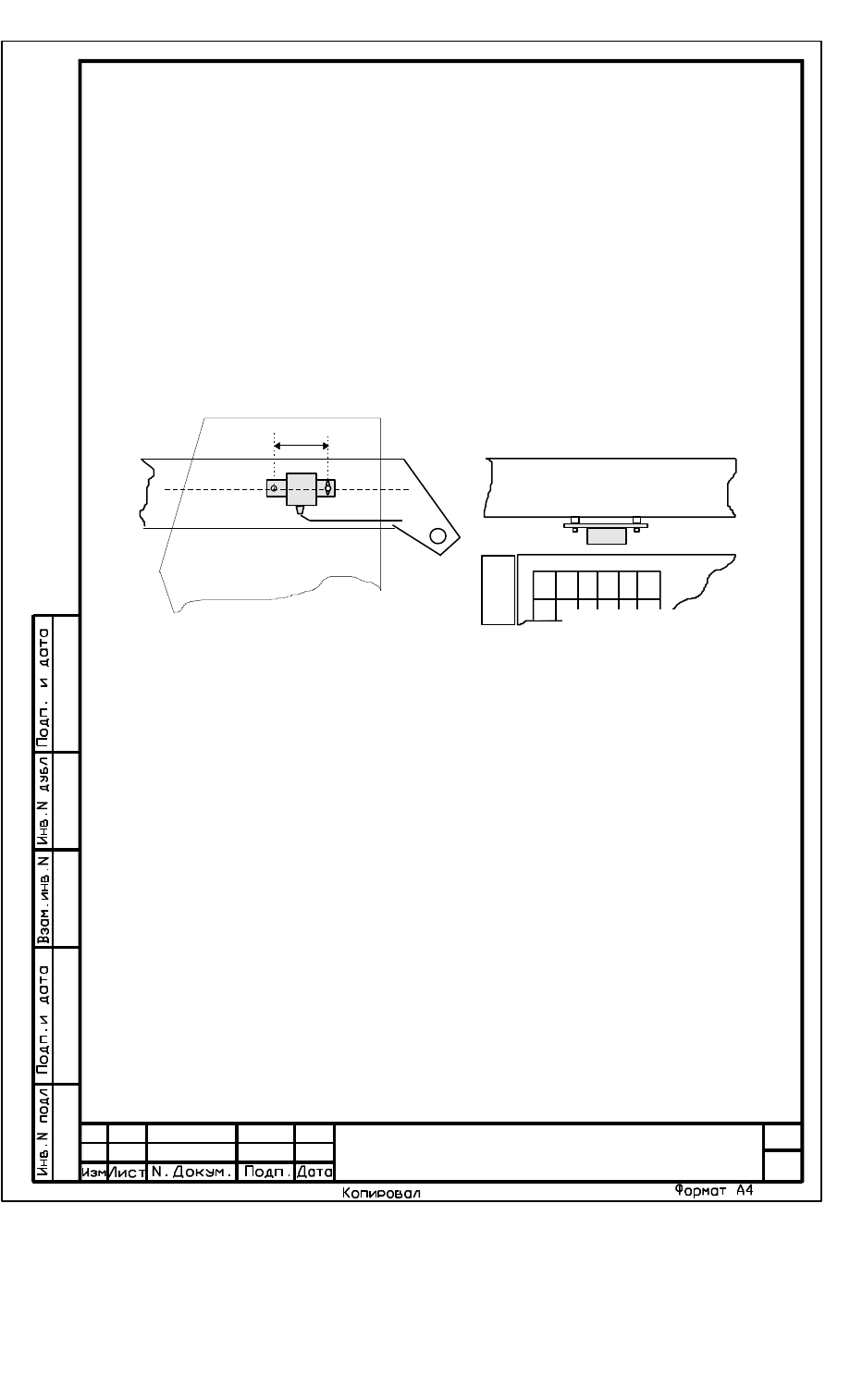

Рисунок 1 - Установка датчика угла маятникового

Закрепить датчик с помощью двух винтов М6•10 с пружинными шайбами. При уста-

новке датчика правый винт затягивать посредине регулировочной прорези.

Закрепить без провисаний жгут датчика.
Примечание - Рекомендуется поместить жгут в металлическую трубу или уголок. Это отно-

сится и к другим жгутам ограничителя.

3.3 Установка датчика длины стрелы

Перед установкой ДД (для повышения точности измерения длины стрелы) необходи-

мо убрать с его барабана излишки троса (кабеля). На барабане должно остаться количество
витков, равное максимальной длине стрелы крана в метрах плюс 1 м (например, если длина
стрелы 30,1 м, то на барабане должно быть 31,1 витка). Излишки кабеля отрезать.

Установить ДД на корневой секции стрелы на расстоянии 1-2 м от кабины крана. Для

этого на боковой поверхности стрелы приварить три бобышки (с резьбой М10 под крепежные
болты) так, как показано на рисунке 2.

Датчик длины стрелы может быть установлен как с левой, так и с правой стороны

стрелы на уголке (как можно ближе к стреле), а направление его вращения при увеличении
длины стрелы должно совпадать с направлением, указанным стрелкой на барабане.

Лист

ЛГФИ.408844.009 ИМ

1,5 м

20 см

4 см

7,2 см

2 м

0.33 м

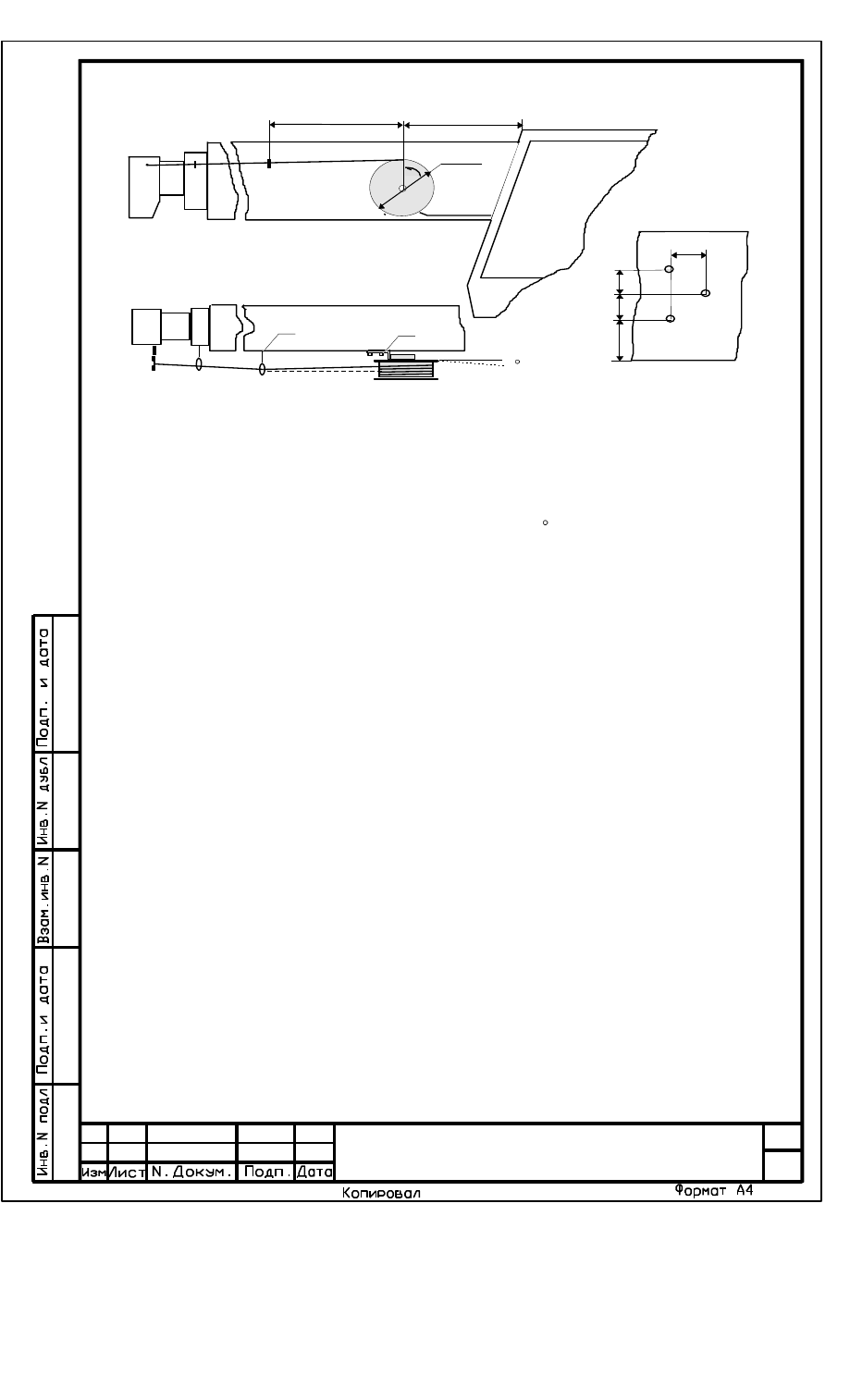

Рисунок 2 - Установка датчика длины и разметка мест его крепления

Для исключения возможности попадания воды, выход жгута датчика должен быть на-

правлен вертикально вниз (к земле).

С целью обеспечения намотки троса на барабан без пропусков в два слоя, плоскость

вращения барабана расположить под небольшим углом (2-4 ) к оси приводного троса путем
установки (надеть на винт 2) под уголок одной-двух шайб толщиной 3 мм.

На каждой секции стрелы установить направляющие, исключающие провисания тро-

са. Для обеспечения намотки троса на барабан в один слой, направляющую на корневой сек-
ции стрелы установить на расстоянии 2 м от барабана. При этом расстояние от стрелы до
центра направляющей 1 должно быть равно расстоянию от стрелы до середины барабана
датчика.

Закрепить датчик с помощью трех болтов М10•15 с пружинными шайбами.
Снять с ДД транспортировочную скобу.
Произведя установку ДД, полностью втянуть телескоп и намотать тpос на баpабан.
Закpутить баpабан (по направлению, указанному стрелкой) на 4-4,5 обоpота от сво-

бодного состояния барабана.

Закрепить конец троса барабана на оголовке стрелы.
Подключить контакты К1 - К4 токопроводящего троса к электрооборудованию оголов-

ка стрелы согласно схеме соединений крана.

ВНИМАНИЕ ! ВО ИЗБЕЖАНИЕ ПОЛОМКИ ВОЗВРАТНОЙ ПРУЖИНЫ ДАТЧИКА,

ЗАПРЕЩАЕТСЯ ВРАЩЕНИЕ БАРАБАНА В НАПРАВЛЕНИИ, ПРОТИВОПОЛОЖНОМ
УКАЗАННОМУ СТРЕЛКОЙ НА БАРАБАНЕ.

3.4 Установка датчика азимута

Нарезать резьбу М24 на оси вращения 2 крана (см. рисунок 3).
Навернув ведущую шестерню 3 датчика азимута (ДА) на ось вращения 2, зафиксиро-

вать корпус ДА относительно токосъемника шпилькой 1 диаметром 10 мм.

Навернуть (не затягивая) гайку 4 с резьбой М24 на ось вращения 2 крана.

Лист

ЛГФИ.408844.009 ИМ

Токосъемник

Зубчатая пара

120

М24•2

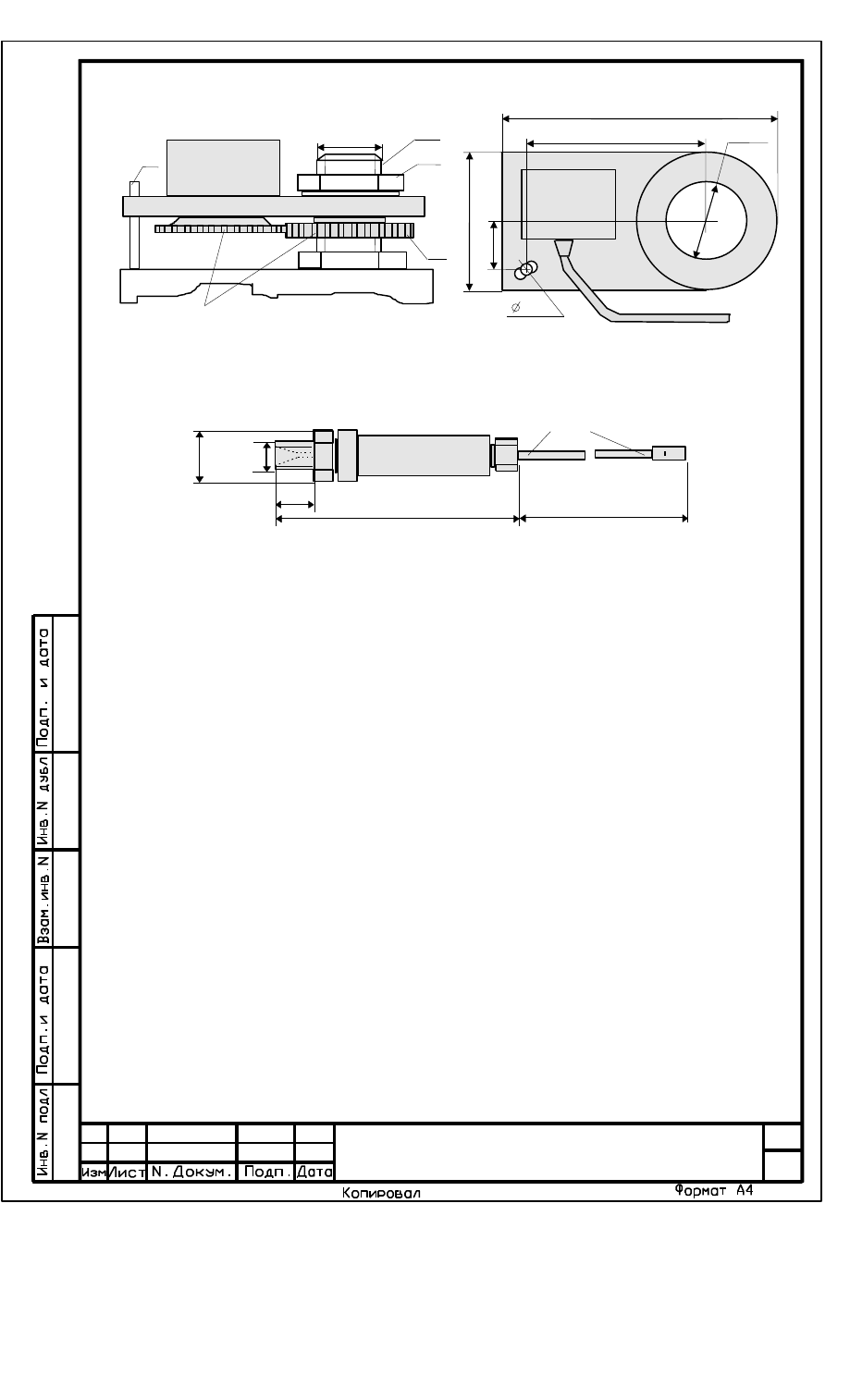

Рисунок 3 - Установка датчика азимута

Номер

4000-9000

152

М22х1,5

Рисунок 4 - Преобразователь давления

3.5 Установка преобразователей давления

Преобразователи давления служат для измерения давлений в поршневой и штоко-

вой полости гидроцилиндра подъема стрелы.

В данной модификации ОНК используется пять ПрД (рисунок 4).
Преобразователи устанавливаются в магистрали крана в соответствии со значением

числа в двух последних цифрах порядкового номера.

Преобразователь давления (ПрД) с меньшим значением двух последних цифр по-

рядкового номера устанавливается в поршневой полости гидроцилиндра подъема стрелы,
остальные преобразователи по мере возрастания числа устанавливаются соответственно в
штоковую полость гидроцилиндра, напорную магистраль Р1, напорную магистраль Р2 и маги-
страль управления Р3.

Если в комплект поставки входят ПрД-01 (с длинным жгутом), то они устанавливают-

ся в поршневую и штоковую полости в порядке возрастания числа в двух последних цифрах
порядкового номера, а преобразователи ПрД (с коротким жгутом) - в магистрали Р1, Р2, Р3 в
порядке возрастания этого числа.

С целью уплотнения соединений, при установке ПрД применять медные шайбы с

внешним диаметром 20 мм.

3.6 Установка блока обработки данных

Установить БОД, габаритные и присоединительные размеры которого показаны на

рисунке 5, на передней стенке кабины крана или в его пульт управления.

Лист

ЛГФИ.408844.009 ИМ

180

175

135

150

3,15А Р1 Ш П L

328

323

Х1 Р2 Р3/

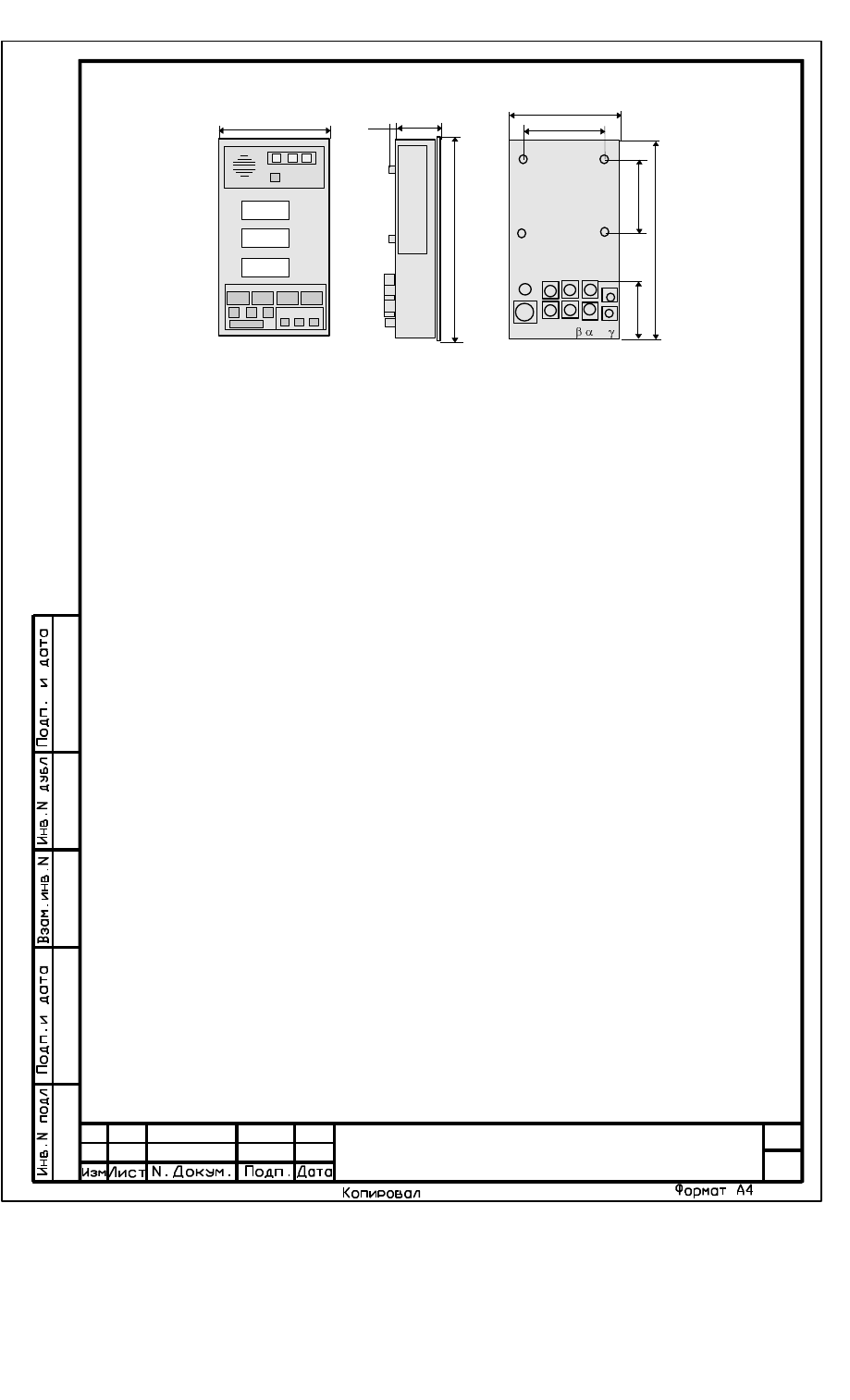

Рисунок 5 - Габаритные и присоединительные размеры БОДа

Элементы крепления БОДа и его внешних соединительных жгутов должны обеспечи-

вать возможность поворота или быстрого демонтажа блока для доступа к его боковой крышке
(доступ к элементам настройки).

3.7 Установка конечного выключателя короткой стрелы

Установить выключатель конечный (при его наличие в схеме крана) на оголовке

стрелы таким образом, чтобы выключатель срабатывал при выдвижении третьей секции
стрелы на 3 см.

3.8 Установка модуля защиты от опасного напряжения

Установить МЗОН на оголовке стрелы на четыре бобышки так, чтобы продольная ось

модуля была параллельна оси стрелы. Металлическое основание МЗОНа должно иметь на-
дежный электрический контакт с металлом стрелы. Выходные провода МЗОНа должны быть
направлены вниз для исключения попадания воды внутрь.

3.9 Подключение ограничителя к электросхеме крана

Зашунтировать обмотки электромагнитных реле (электромагнитные распределите-

ли), на которые работают выходные реле ограничителя, диодами с обратным напряжением
не менее 400 В и прямым током не менее 0,4 А (например, диодами типа Д226Б).

Соединить разъемы датчиков и разъем жгута цепей управления крана с разъемами

БОДа согласно маркировки последнего.

Подключить контакты цепей жгута управления БОДа к клеммной панели крана со-

гласно схеме соединений последнего.

При подключении ограничителя необходимо дополнительно руководствоваться схе-

мой электрической принципиальной ОНК, приведенной в руководстве по эксплуатации ОНК.

Регулирование

В данном разделе описана методика регулировки ОНК на заводе-изготовителе кра-

нов, а также после ремонта ограничителя.

Ограничитель поставляется заводом-изготовителем настроенным. Поэтому для

уменьшения времени настройки ОНК на кране желательно устанавливать ограничитель в
комплектации, указанной в упаковочном листе.

При эксплуатации крана необходимо пользоваться методикой подстройки ограничи-

теля ОНК-140, изложенной в п.4.3.3 руководства по эксплуатации.

Лист

ЛГФИ.408844.009 ИМ

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме не-

обходимо соблюдать осторожность, так как в нем разрешены все движения крана и сигналы
на останов крана по перегрузке не формируются.

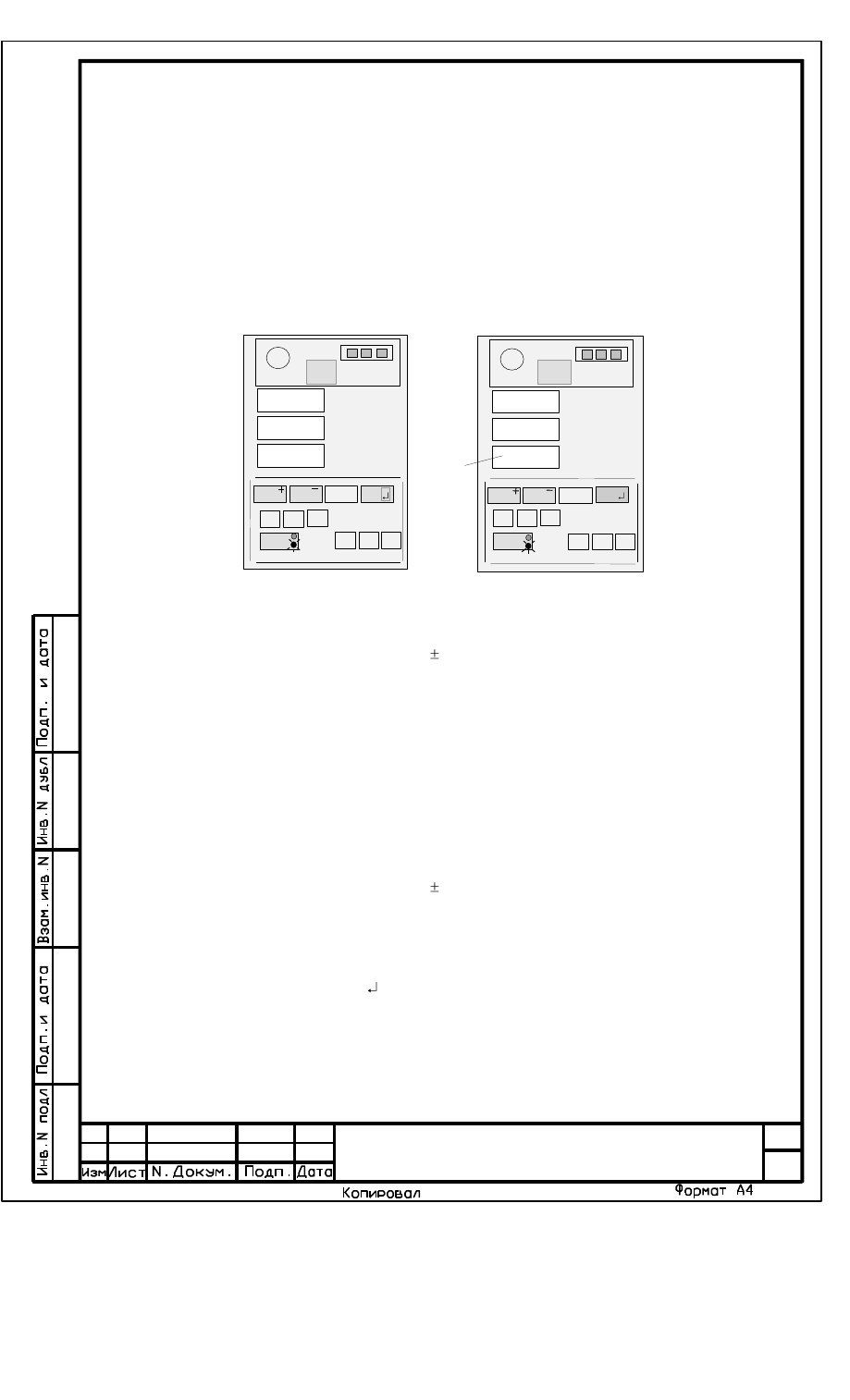

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдаются:

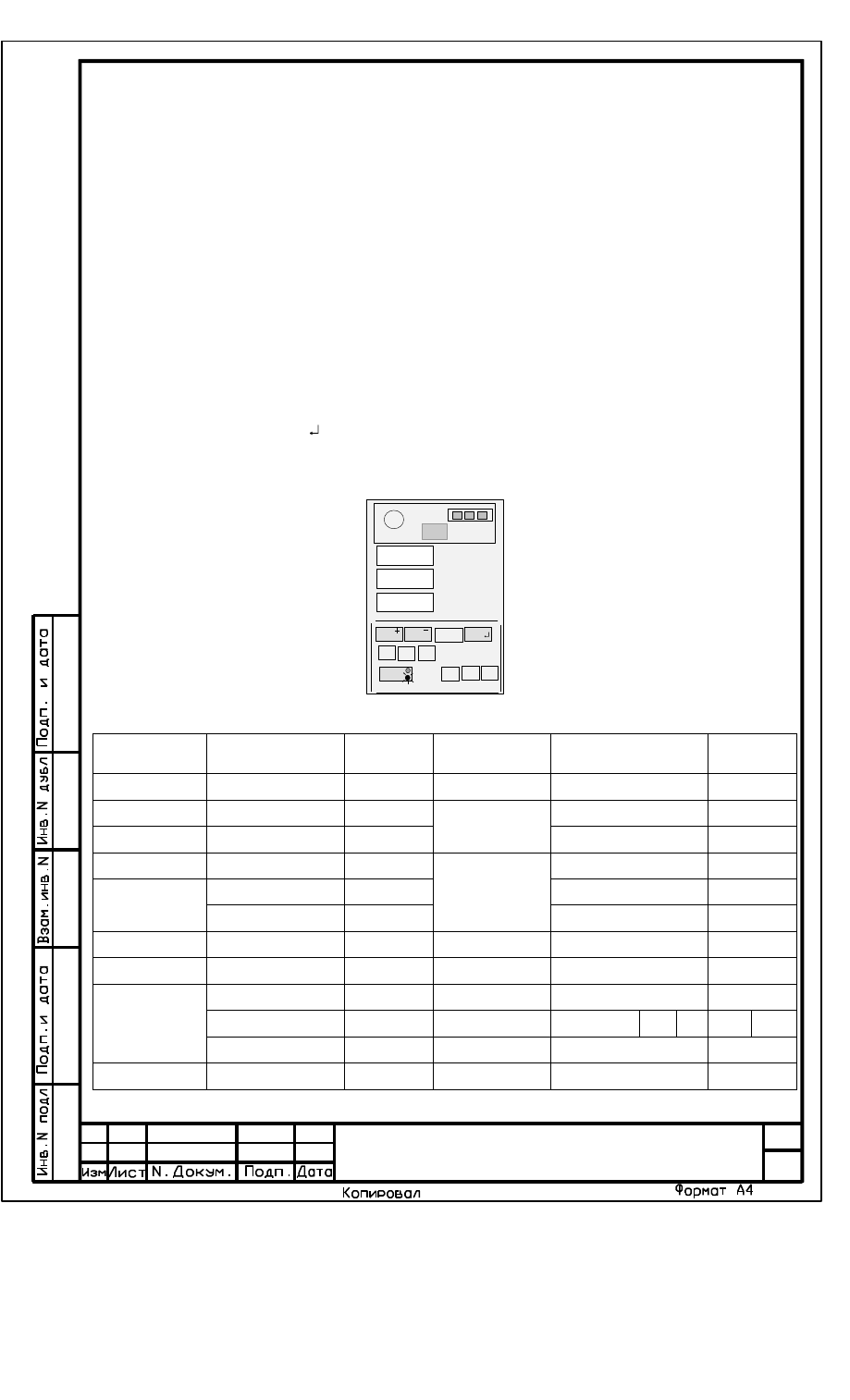

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 1);

на средний ИЖЦ - значение настраиваемого параметра;

на нижний ИЖЦ - процент использования разрядной сетки АЦП (не контролировать).

При отображении на верхнем ИЖЦ кода "НХХ" возможен только контроль измеряе-

мого параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру следующе-
го параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.
При коде "НХХ.1" производится установка максимального значения параметра и его

занесение в память ОНК.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно
набрать кнопкой 44 код "НХХ".

Таблица 1

Параметр

код

наименование

Н00

Тип крана

Н01

Длина стрелы

Н02

Вылет стрелы

Н03

Температура окружающего воздуха

Н04

Температурный коэффициент ухода нуля штокового датчика давления

Н05

Давление в штоковой полости

Н06

Температурный коэффициент ухода нуля поршневого датчика давления

Н07

Масса груза (давление в поршневой полости)

Н08

подстройка массы груза при работе с гуськом или на сближенных опорах

Н09

Температура охлаждающей жидкости

Н10

Температура масла в двигателе

Н11

Давление масла в двигателе

Н12

Давление на датчике Р1

Н13

Давление на датчике Р2

Н14

Давление на датчике Р3

Н15

Установка режима работы с модулем защиты от опасного напряжения

-----------------------

)

Используется для автоматической корректировки температурного ухода нуля датчиков давления

Лист

ЛГФИ.408844.009 ИМ

4.1 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан во

включенном состоянии не менее 5 мин (для стабилизации параметров датчиков) при темпе-

ратуре, при которой будет производиться регулирование.

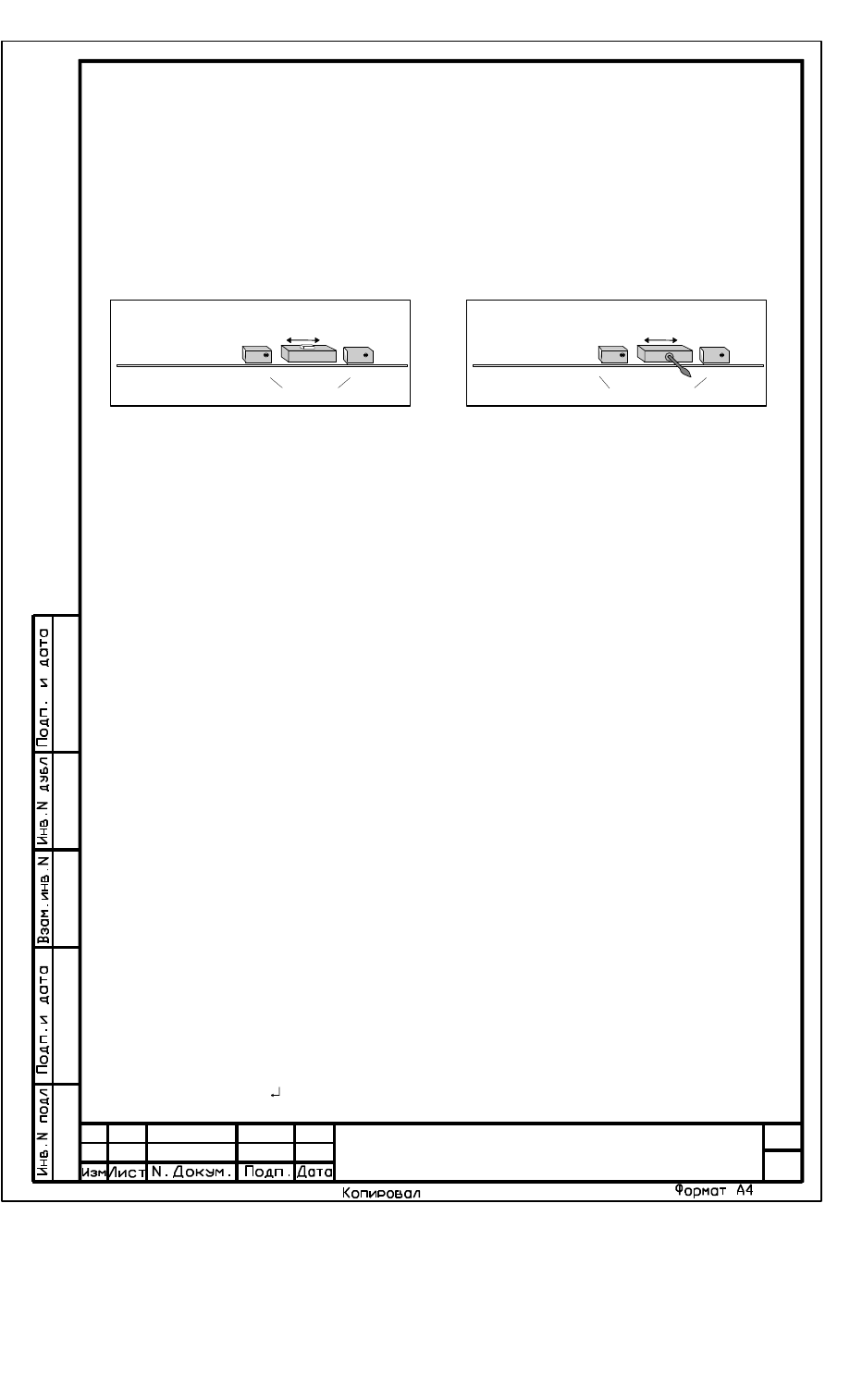

4.1.1 Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и

переключателю РАБОТА - НАСТРОЙКА (см. рисунок 6).

Установка "0" датчиков давления

R 1

R 2

"П"

Переключатель

РАБОТА-НАСТРОЙКА

"Ш"

или

Установка "0" датчиков давления

R 1

R 2

"П"

Переключатель

РАБОТА-НАСТРОЙКА

"Ш"

Рисунок 6

4.1.2 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

Включить тумблер ПИТАНИЕ на пульте управления крана и проконтролировать заго-

рание светодиода ВКЛ на передней панели БОДа (см. рисунок 7).

Примечание - ОНК не имеет собственного переключателя для подачи напряжения питания.

После прохождения теста ограничитель должен перейти в рабочий режим и на ИЖЦ

должны отображаться значения параметров крана.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности датчика или его цепей (см. таблицу 3 руководства по эксплуатации), уст-

раните неисправность в соответствии с рекомендациями таблицы 3.

Если после прохождения теста на верхний индикатор БОДа выдается код "Е 30" или

код "Е 31", необходимо выполнить операции по п. 4.1.3 (ввести режим работы крана).

4.1.3 Ввести режим работы крана: основная стрела на выдвинутых опорах, запасовка

равна максимальной.

Для этого нажать кнопку выбора запасовки (46). При этом на индикаторы БОДа вы-

даются (см. рисунок 7):

на верхний ИЖЦ - номер модификации ограничителя и тип крана (первая цифра -

модификация ограничителя, две последние - тип крана);

на средний ИЖЦ - кратность запасовки;

на нижний ИЖЦ - цифровой код режима работы опорного контура и стрелового обо-

рудования с символом "Р - " впереди.

Кнопкой выбора стрелового оборудования и опорного контура (45) установить режим

работы "Р-00" (основная стрела, опоры выдвинуты полностью), а кнопкой выбора запасовки

(46) -

режим максимальной запасовки.

Нажать кнопку " " (40, - кнопка занесения режима в память ОНК).

Лист

ЛГФИ.408844.009 ИМ

L, м

ВЫБОР РЕЖИМА

ТС ВКЛ

ОНК-140

R, м

90 %

НОРМА

СТОП

Индикаторы степени
загрузки крана

Индикатор включения

подогрева ИЖЦ

Индикатор включения

питания

Кнопка выбора параметра

в режиме НАСТРОЙКА или
переключения диапазона

напряжений МЗОНа

Индикаторы режима

работы с гуськом

Индикатор срабатывания
ограничителя подъема крюка

(мигает) или МЗОНа (горит
постоянно)

Индикатор вылета
или параметра
(высоты)

Индикаторы выбранной

запасовки полиспаста

Индикатор фиксации второй

секции стрелы (палец)

Кнопки: включения-выключения

подсветки ИЖЦ (41), вызов теку-
щего времени (42), включение
теста самоконтроля ОНК (43)

Кнопка установки запасовки
палиспаста

Не используется

Кнопка установки режима ра-
боты стрелового оборудова-

ния и положения опор

Кнопка смены группы
индицируемых на ИЖЦ
параметров

Указатель отображения на ИЖЦ параметров M, R, Qмах

Указатель отображения на ИЖЦ параметров L, П(Н), Q

Рисунок 7 - Расположение органов управления и элементов индикации на панели БОДа

Лист

ЛГФИ.408844.009 ИМ

После нажатия кнопки " " ограничитель переходит в рабочий режим, работа крана

разрешается.

Примечание - Если на кране используется только один режим работы (работа с основной

стрелой на выдвинутых опорах), то после включения питания ОНК переходит сразу в рабочий режим и
операции по п. 4.1.3 можно не выполнять.

4.1.4 Установить стрелу крана в положение, диаметрально противоположное поло-

жению кабины машины.

4.1.5 Убедившись в правильности занесения режима работы крана, проверить рабо-

тоспособность ОНК и концевых выключателей крана по п. 3.3.3 руководства по эксплуатации
(тестовый контроль).

4.1.6 Нажать кнопку ТЕСТ для выхода в рабочий режим.

4.2 Настройка канала датчика поворота платформы (азимута)

4.2.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.2.2 Выполнить операции по п. 4.1.2.
4.2.3 Развернуть стрелу крана на 180 по часовой стрелке относительно кабины (см.

рисунки 8, 9) таким образом, чтобы линия передней стенки кабины была параллельна линии
среза настила шасси.

4.2.4 Нажать кнопку ТЕСТ.
После прохождения теста на среднем ИЖЦ появится имя параметра "AL" (альфа).
4.2.5 Нажимая кнопку "+" (37), добиться отображения на среднем ИЖЦ параметра

"GA

" (гамма). При этом на нижний ИЖЦ должен выдаваться угол поворота платформы отно-

сительно кабины машины (в градусах) по часовой стрелке.

4.2.6 Вращая ведущую шестерню датчика азимута на оси крана, установить на ниж-

нем ИЖЦ значение 180.0 с точностью ± 1°.

4.2.7 Застопорить гайкой ведущую шестерню датчика.
4.2.8 Нажать кнопку ТЕСТ для выхода в рабочий режим.

Линии должны быть

параллельны

Рисунок 8

180.0

Рисунок 9

ТЕСТ

опр

ХХ

Лист

ЛГФИ.408844.009 ИМ

4.3 Ввод кода программы (типа крана)

4.3.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.3.2 Выполнить операции по п. 4.1.2.
4.3.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
4.3.4 Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем ИЖЦ код "Н00" (индика-

ция типа крана).

Кнопкой 44 установить на верхнем ИЖЦ код Н00.1 (см. рисунок 10). При этом на

средний ИЖЦ выдается код типа крана в соответствии с таблицей 2.

Показания на нижнем ИЖЦ не контролировать.
Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.3.5 Кнопками "+" (37), "-" (38) установить на среднем ИЖЦ код крана (см. п. 4.3.4).
4.3.6 Нажать кнопку " " (40).
4.3.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00" и проконтролировать

правильность его ввода.

4.3.8 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

ХХ

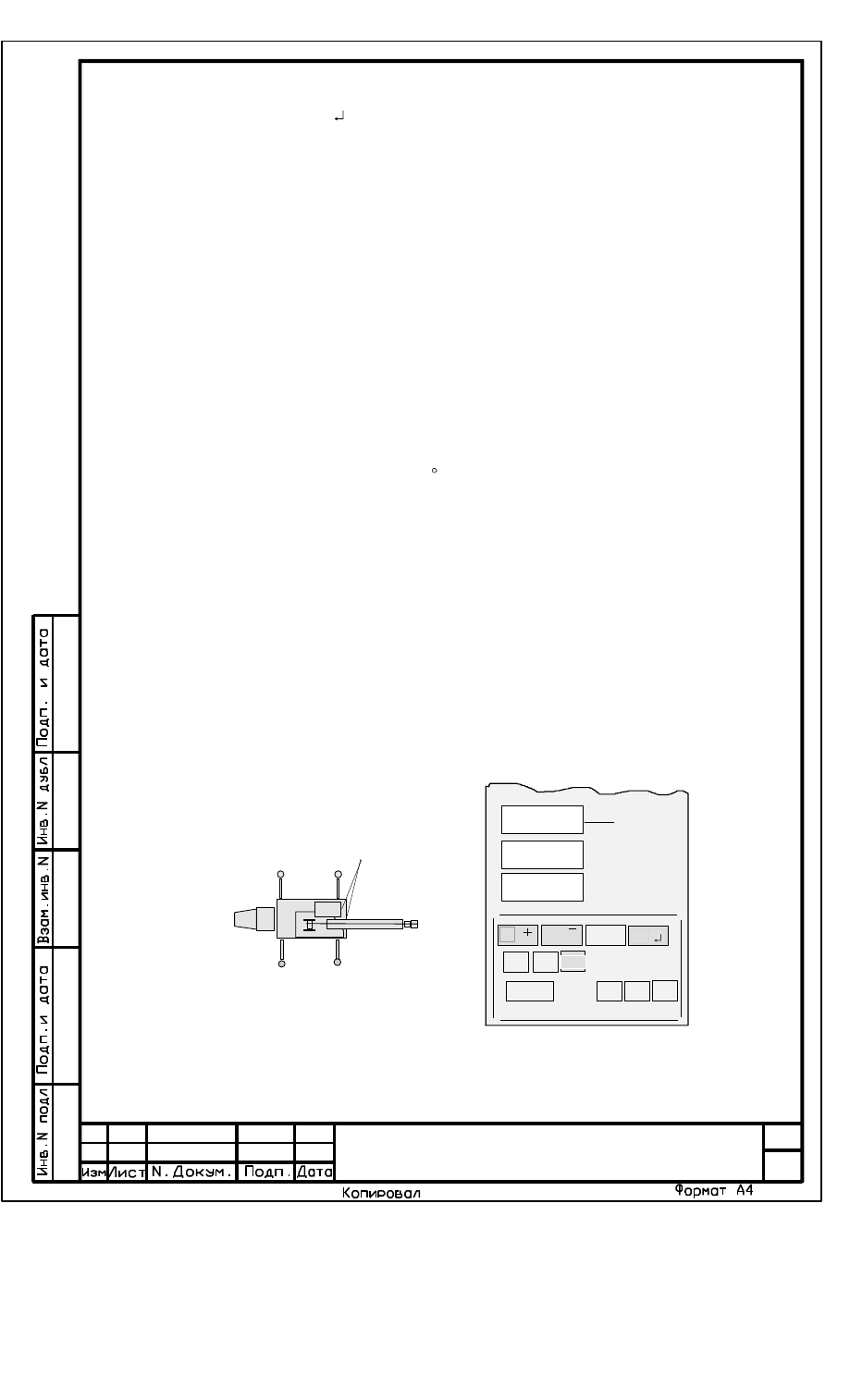

Рисунок 10

Н00.1

Выбор

П"

Таблица 2

Модифика-

ция ОНК-140

Тип крана

Код типа
крана

Модификация

ОНК-140

Тип крана

Код типа
крана

ОНК-140

КС55721

ОНК-140-43

КС-6476М

ОНК-140-03

КС-6973A, КС-6973Б,

ОНК-140-47

КС-55717

ОНК-140-04

КС-2574

КС-55717А, КС-59711

ОНК-140-23

КС-35716

ОНК-140-61

МКАТ-16,

ОНК-140-12

КС-45716

МКАТ-20,

КС-55716

МКАТ-25

ОНК-140-13

КС-6476

ОНК-140-57

КС-55729

ОНК-140-14

КС-5476

ОНК-140-86

КС-55729-1 КС-55729

КС-55715

ОНК-140-87

КС-6476А

ОНК-140-33

КС-45719

ОНК-140-88

КС-5576Б 32т 25т 01

КС-55713

ОНК-140-89

КС-5576А

ОНК-140-37

КС-5476А

ОНК-140-94

КС-55729-2

Лист

ЛГФИ.408844.009 ИМ

4.4 Настройка канала длины стрелы

Настройку производить без груза.
4.4.1 Развернуть стрелу в рабочую зону.
Выдвинуть стрелу полностью, затем полностью втянуть стрелу.
Проконтролировать равномерность намотки троса на барабан датчика длины стрелы

в два слоя (неравномерная намотка недопустима).

Если трос наматывается не равномерно, изменить угол наклона барабана к стреле

путем подкладывания шайб под винт 2 крепления датчика к стреле (см. рисунок 2).

4.4.2 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.4.3 Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикато-

рах появятся значения параметров крана).

4.4.4 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.4.5 Втянуть стрелу полностью.
4.4.5.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ сооб-

щения "Н01" (настройка длины стрелы). При этом на ИЖЦ выдаются:

на средний ИЖЦ - значение измеренной длины стрелы;

на нижний - процент использованного диапазона сопротивления датчика. При пол-

ностью втянутой стреле он должен быть равен 5 2.

Если число на нижнем индикаторе не укладывается в диапазон 3-7, необходимо:

для грубого увеличения числа - повернуть барабан на 1 оборот и навернуть на него

провисший трос;

для уменьшения числа - снять с барабана один виток троса.

Для более точного изменения числа нужно открепить трос с оголовка стрелы и, вытя-

гивая или отпуская трос, получить необходимое число, затем закрепить трос на оголовке.

При исправном датчике указанное выше число должно получаться при начальной за-

крутке пружины барабана на 4-5 оборотов от свободного состояния.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.4.5.2 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.0".
4.4.5.3 Нажать кнопку " " (40, см. рисунок 11).
4.4.6 Полностью выдвинуть стрелу.
4.4.6.1 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.1".

4.4

.6.2 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение макси-

мальной длины стрелы для настраиваемой модификации ограничителя.

Примечание - Если удерживать кнопку в нажатом состоянии более 5 с, то изменение числа

происходит автоматически.

Лист

ЛГФИ.408844.009 ИМ

0005

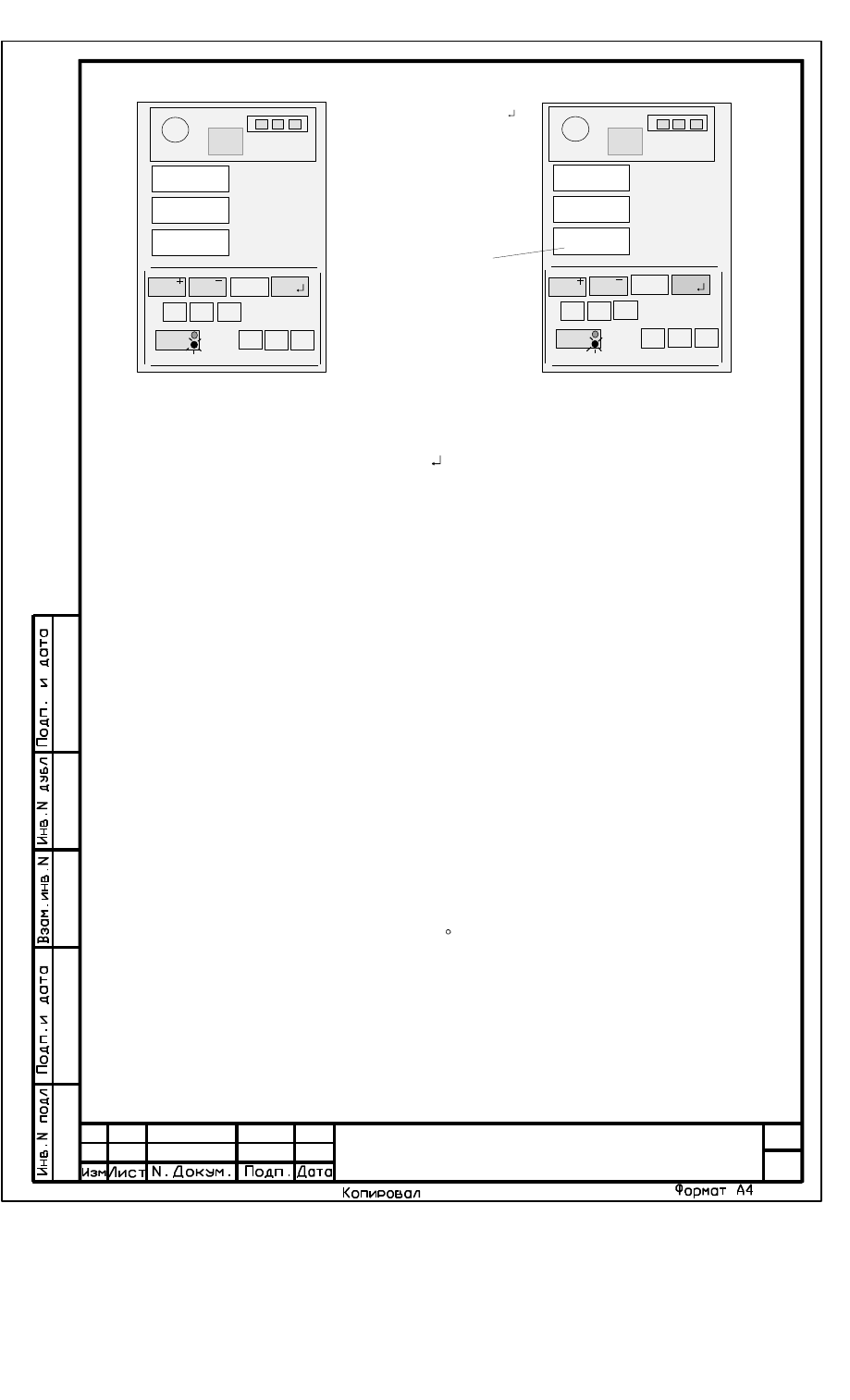

Рисунок 12

Рисунок 11

10,60

Н01.0

Не контролировать

Длина стрелы дана для крана
КС - 6973

После нажатия на кнопку " "
(40) на индикаторе отобразит-
ся минимальная для данного
крана длина стрелы и занесет-
ся в память ограничителя

Выбор

ХХХ

31,00

Н01.1

Выбор

4.4.6.3 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку (см. рисунок 12).

4.4.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01" и проконтролировать

правильность его ввода.

4.4.

8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.5 Настройка канала вылета стрелы

Настройку канала вылета проводить только после выполнения операций по п. 4.4 без

груза. На заводах-изготовителях кранов рекомендуется настройку проводить с помощью оп-

тического квадранта.

Подать питание на ограничитель.

Полностью втянуть стрелу.

Установить переключатель в боковом окне БОДа в положение РАБОТА.

Нажать кнопку ТЕСТ. После прохождения теста на среднем индикаторе появится со-

общение "AL" (альфа), на нижнем - угол наклона стрелы.

Установить стрелу крана под углом 45 по показаниям на нижнем индикаторе или по

квадранту.

Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

Нажимая кнопку ВЫБОР "П" (36), установить на верхнем ИЖЦ код "Н02" (индикация

вылета стрелы, см. рисунок 13).

Лист

ЛГФИ.408844.009 ИМ

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда,

когда на верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения)

набор невозможен. В этом случае для выбора кода настраиваемого параметра необходимо

предварительно набрать кнопкой 44 код "НХХ".

ХХХ

Рисунок 13

5,20

Н02

Выбор
П

Рисунок 14

Не контро-

лировать

ХХХ

2,40

Н02.1

Выбор
П

Опустить крюк до высоты приблизительно 1,5 м от земли.

Измерить по рулетке с погрешностью 1 см значение вылета стрелы.

Изменяя положение датчика угла наклона стрелы, добиться отображения на среднем

ИЖЦ значения вылета на три сантиметра больше измеренного значения вылета по рулетке.

Затянуть винты крепления датчика.

Поднять стрелу на вылет 3,0 м.

Опустить крюк до высоты приблизительно 1,5 м от земли.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".

Измерить по рулетке с погрешностью 1 см значение вылета стрелы.

Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение вылета на пять

сантиметров больше измеренного значения вылета по рулетке.

Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой сигнал, от-

пустить кнопку (см. рисунок 14).

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02" и проконтролировать пра-

вильность его ввода.

Лист

ЛГФИ.408844.009 ИМ

Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.6 Настройка канала веса груза и срабатывания ограничителя

Выключить тумблер ПИТАНИЕ на пульте управления крана.

Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикаторах

появятся значения параметров крана).

Заглушить двигатель или отключить гидронасосы крана.

4.6.1 Ввод температуры окружающего воздуха

4.6.1.1 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

4.6.1.2 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н03" (настройка канала измерения температуры). При этом на средний ИЖЦ выдается зна-

чение измеренной температуры окружающего воздуха.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

4.6.1.3 Измерить термометром температуру окружающего воздуха.

Если величина измеренной температуры воздуха отличается от выдаваемой на

средний ИЖЦ более, чем на 3 С, нажатием кнопки 44 установить на верхнем ИЖЦ код

"Н03.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям

среднего ИЖЦ, значение температуры, равное показаниям термометра (см. рисунок 15).

4.6.1.4 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.1.5 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03" и проконтролировать

правильность его ввода.

Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 4
