Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 2

Лист





ЛГФИ.408844.009-15 ИМ





17

Таблица 5

Режим работы,

исполнение

крана

Длина

стрелы,

м

Номинальное

значение

вылета, м

Номинальное

значение массы

груза, т

Индицируемая

(устанавливаемая)

масса груза, т

Р-00

10,0

11,6

4,80

4,80

башенное



4,2

0,10

0,10

Р01

15,0

16,4

2,60

2,60

башенное



4,5

0,10

0,10

Р02

20,0

21,2

1,60

1,60

башенное



6,0

0,10

0,10

Р03

10,0

11,4

6,40

6,40

башенное



4,2

0,10

0,10

Р04

15,0

16,2

2,80

2,80

башенное



4.2

0,10

0,10

Р05

20,0

21,0

1,60

1,60

башенное



4,1

0,10

0,10

Р06

10,0

11,2

6,20

6,20

башенное



11,2

0,10

0,10

Р07

15,0

16,0

2,80

2,80

башенное



4.0

0,10

0,10

Р08

20,0

20,8

1,60

1,60

башенное



5,0

0,10

0,10

Р00

34,4

15,5

2,20

2,20

стреловое



5,0

0,10

0,10

Р01

34,4

15,5

2,50

2,50

стреловое



5,5

0,10

0,10

Р02

29,4

15,0

2,30

2,30

стреловое



5,0

1,00

1,00

Р03

29,4

15,0

3,10

3,10

стреловое



5,0

0,10

0,10

Р04

24,4

14,0

4,10

4,10

стреловое



4,0

0,10

0,10

Р05

24,4

14,0

4,70

4,70

стреловое



4,2

0,10

0,10

Р06

19,4

13,0

3,90

3,90

стреловое



3,8

0,10

0,10

Р07

19,4

13,0

4,70

4,70

стреловое



3,8

0,10

0,10

Р08

14,4

12,0

5,50

5,50

стреловое



4,0

0,10

0,10

Р09

14,4

13,0

5,10

5,10

стреловое



4.0

0,10

0,10



Лист





ЛГФИ.408844.009-15 ИМ





18

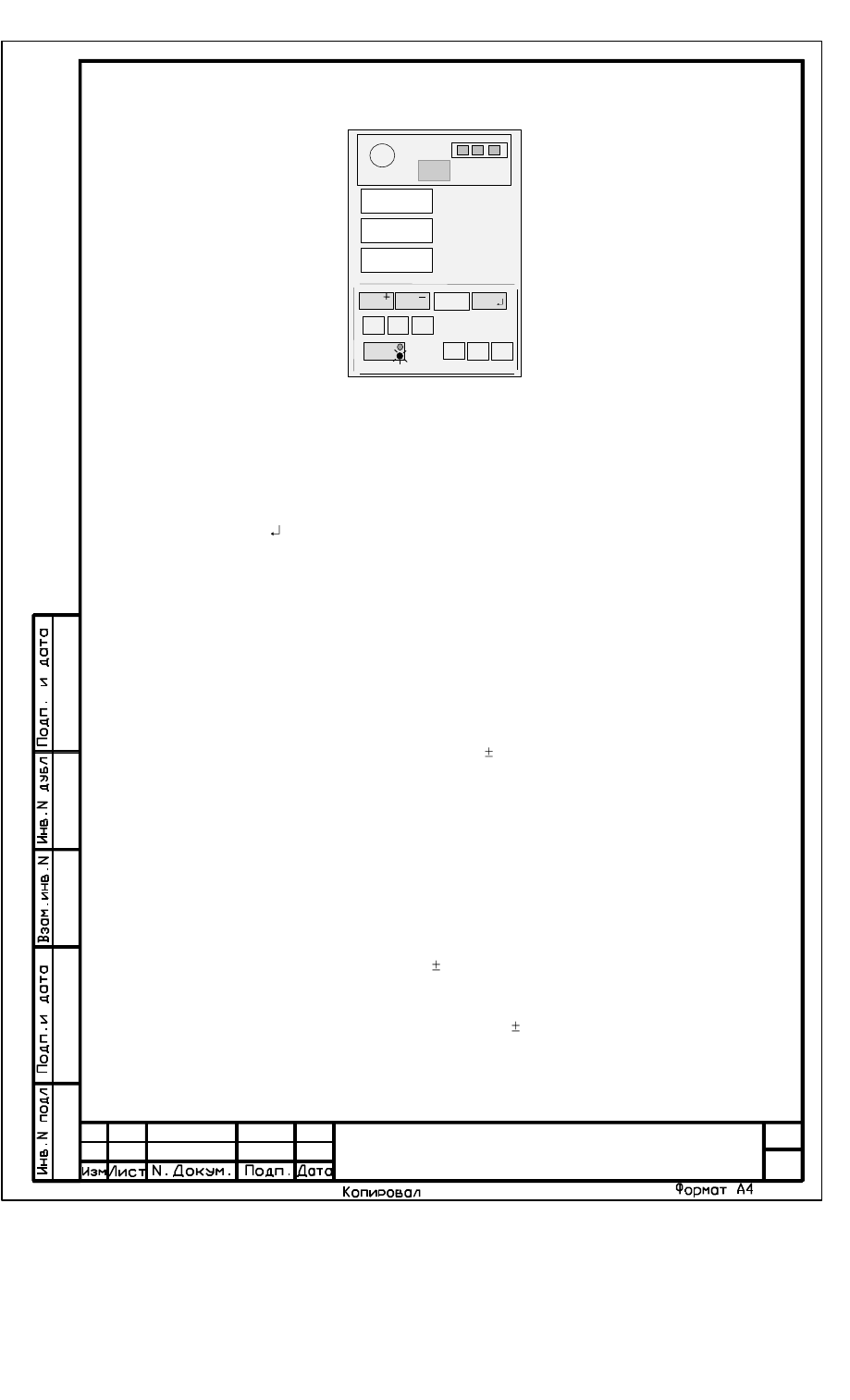

Нажимая кнопки 36, 44, добиться появления на верхнем ИЖЦ кода "Н08.1".

Нажимая  кнопки  "+"  (37)  и  "-"  (38),  установить,  контролируя по показаниям среднего

ИЖЦ, значение массы груза на канатах.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.6 Настройка модуля защиты от опасного напряжения

Включить ПИТАНИЕ на пульте управления крана.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

Нажимая кнопку 36, добиться появления на верхнем ИЖЦ кода "Н15".

Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н15.1".

Нажимая кнопку "+" (37) и "-" (38), установить на среднем ИЖЦ значение 01, если в

комплект поставки ОНК входит МЗОН, или значение 00, если МЗОН не входит в комплект по-

ставки ограничителя.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, уста-

новить переключатель в боковом окне БОДа в положение РАБОТА.

Закрыть и опломбировать крышку люка БОДа.

4.7 Занесение даты установки ограничителя на кран

ВНИМАНИЕ!  ОПЕРАЦИИ  ПО  П.  4.7  ПРОИЗВОДИТЬ  ТОЛЬКО  ПРИ  УСТАНОВКЕ  ИЛИ

ЗАМЕНЕ ОГРАНИЧИТЕЛЯ НА КРАНЕ.

Выключить тумблер ПИТАНИЕ на пульте управления крана.

Выполнить операции по п. 4.1.2.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

Нажать и отпустить кнопку ЧАСЫ (42).

При этом на ИЖЦ выдается дата установки



ограничителя на кран:

-

на  средний  ИЖЦ  -  число  и  месяц  (число  отображается  в  двух  старших  -  левых  -

разрядах индикатора);

-

на нижний ИЖЦ - год.

Последовательным нажатием кнопки ЧАСЫ (42) выбрать параметр (число, месяц или

год),  подлежащий  корректировке,  и  с  помощью  кнопок  "+"  (37)  и  "-"  (38),  откорректировать

значение даты установки ограничителя на кран.

Нажать на время 1 с кнопку " ".

Примечания

1 Время между двумя последовательными нажатиями кнопки не должно превышать 5 с.

Лист





ЛГФИ.408844.009-15 ИМ





19

2  По  истечении  5  с  после  нажатия  кнопки  происходит  автоматическое выключение режима

индикации времени.

4.6.6 Установить переключатель в боковом окне БОДа в положение РАБОТА.

5 Комплексная проверка

5.1 Поочередно поднять указанные в таблице 5 (для проверяемого типа крана и вы-

бранного режима работы) грузы на указанных там же значениях вылета.

Ограничитель не должен сработать.

При  этом  значения  величины индицируемых длины стрелы и вылета не должны от-

личаться от указанных в таблице 5 значений более, чем на 20 см.

5.2 Увеличив номинальную массу  указанных в таблице 5 грузов на (10±1) %, пооче-

редно поднять их.

Ограничитель должен сработать.

При этом должны включиться (гореть) желтая и красная лампы и заблокированы (за-

прещены) все движения крана.

Примечание - Допускается добиваться срабатывания ограничителя путем увеличения вылета.

6 Сдача смонтированного и состыкованного изделия

Сдачу  смонтированного  и  настроенного  ограничителя  грузоподъемности  ОНК-140

осуществлять по разделу паспорта крана "Приемка приборов безопасности".













ЛГФИ.408844.009-15 ИМ





20







48 8122 1007



















Ограничитель  нагрузки  крана

ОНК - 140



Инструкция по монтажу, пуску

и регулированию



ЛГФИ.408844.009-12 ИМ







































Гл. метр.



Романов

Затравкин

Махов
Ефимова

Косарев

Ограничитель нагрузки крана



ОНК-140

пуску и регулированию

Инструкция по монтажу,

0

1







ЛГФИ.408844.009-12 ИМ









2

28





Содержание



1 Общие указания



















3

2 Меры безопасности



















3

3 Монтаж ограничителя на кране















4

3.1 Состав изделия



















4

3.2 Установка блока обработки данных













4

3.3 Установка блока питания и выходных реле











5

3.4 Установка преобразователя усилия













5

3.5 Установка датчиков угла

















6

3.6 Подключение ограничителя к электросхеме крана









7

4 Регулирование



















7

4.1 Подготовка ОНК к регулированию















8

4.2 Ввод кода программы (типа крана)













9

4.3 Настройка канала вылета

















11

4.4 Настройка канала усилия

















12

4.4.1 Настройка канала измерения температуры окружающего воздуха





12

4.4.2 Занесения температурного коэффициента преобразователя усилия



13

4.4.3 Настройка канала измерения усилия













14

4.5 Настройка канала азимута

















15

4.6 Настройка канала веса груза















15

4.7 Настройка канала пути

















16

4.7.1 Настройка датчика пути передвижения













16

4.7.2 Занесение координатной защиты по максимальной границе пути





17

4.8 Настройка канала высоты

















17

4.8.1 Настройка канала измерения высоты













17

4.8.2 Ввод координатной защиты по максимальной высоте подъема крюка



18

4.9 Занесение даты установки ограничителя на кран









18

5 Ввод координатной защиты















19

5.1 Общие положения



















19

5.2 Сброс координатной защиты















21

5.3 Ввод ограничения "Ломаная стена для стрелы"











21

5.4 Ввод ограничения "Ломаная стена для крюка"











22

6 Комплексная проверка

















22

7 Сдача смонтированного и состыкованного изделия









22


Приложение А - Код типа крана















23






Лист





ЛГФИ.408844.009-12 ИМ





3

Настоящая  инструкция является руководящим документом при монтаже и регулиро-

вании ограничителей грузоподъемности ОНК-140-35, -53 (в дальнейшем - ОНК или ограничи-
тель) на кране.

Инструкция  предназначена  для  наладчиков  крановых  заводов  и  специалистов  ре-

монтных и сервисных предприятий, а также инженерно-технических работников (ИТР) по со-
держанию грузоподъемных механизмов в исправном состоянии.

В инструкции изложены: указания по монтажу составных частей ОНК на кране, поря-

док их подключения к электросхеме крана, настройка и проверка работоспособности ОНК.

При проведении работ по монтажу и пуску ограничителя грузоподъемности на кране

дополнительно  следует  руководствоваться  паспортом  ЛГФИ.408844.009-01  ПС  и  руково-
дством по эксплуатации ЛГФИ.408844.009-35 РЭ.

1 Общие указания

К работам по монтажу и пуску ограничителя на кране допускаются специалисты, изу-

чившие  настоящий  документ,  руководство  по  эксплуатации  и  имеющие  соответствующее
удостоверение на проведение пуско-наладочных работ приборов безопасности на кране.

Для проведения настройки ограничителя на кране необходимы:
-

набор  аттестованных  испытательных  грузов,  масса  которых  измерена с  погрешно-

стью не более   1 %;

-

рулетка металлическая с допустимым отклонением длины не более   0,20 мм (на-

пример,  ЗПК3-100АУЛ/1  ГОСТ  7502-98).  Длина  рулетки  при  измерении  вылета должна  быть
не менее его максимального значения вылета для данного типа крана;

-

термометр  для  измерения  температуры  окружающей  среды (воздуха)  в  диапазоне

от минус 40 до плюс 40 °С с погрешностью не более ± 3 °С (например, ТЛ-15 ГОСТ 28498-90
и СП-29 ТУ25-11-176-68);

-

радиопереговорное  устройство  с  радиусом  действия  не  менее  100  м  (например,

"Pocket Comm Light

" фирмы "FREI", Германия).

Перед вводом изделия в эксплуатацию провести внешний осмотр изделия:
-

извлечь изделие из транспортной тары;

-

проверить наличие и целостность органов управления и индикации на передней па-

нели блока обработки данных;

-

проверить целостность покрытий, окраски и пломбировки составных частей ОНК.

2 Меры безопасности

Блок питания и выходных реле (БПВР) ограничителя является источником опасности

для  обслуживающего  персонала  и  при  его  эксплуатации  необходимо  руководствоваться
"Правилами технической эксплуатации электроустановок потребителей" и "Правилами техни-
ки  безопасности  при  эксплуатации  электроустановок  потребителей",  утвержденными  Глав-
госэнергонадзором РФ.

Заземляющий провод и корпус БПВРа должны иметь надежный контакт с металличе-

ской конструкцией крана.

ЗАПРЕЩАЕТСЯ РАБОТАТЬ ПРИ СНЯТОЙ КРЫШКЕ БПВР.



Лист





ЛГФИ.408844.009-12 ИМ





4

3 Монтаж ограничителя на кране

3.1 Состав изделия


Таблица 1 - Состав ОНК-140-ХХ (ХХ - 35 или 53)

Наименование составной части

Тип, маркировка

Обозначение

Кол., шт.

Блок обработки данных

БОД-ХХ

ЛГФИ.408843.005-ХХ

1

Блок питания и выходных реле

БПВР

ЛГФИ.484461.002

1

Преобразователь усилия

ПрУ

ЛГФИ.404176.011

1

Датчик перемещения (азимута *)

ДП

ЛГФИ.401161.004

1

Датчик перемещения (вылета)

ДП

ЛГФИ.401161.004

1

Датчик перемещения (пути)

ДП

ЛГФИ.401161.004

1

Датчик перемещения (высоты **)

ДП

ЛГФИ.401161.004

1

Датчик скорости ветра

ДСВ-2



1

Жгут

ЛГФИ.685622.024  ЛГФИ.685622.024

1

Жгут

ЛГФИ.685622.025  ЛГФИ.685622.025

1

Жгут

ЛГФИ.685622.026  ЛГФИ.685622.026

1

----------------------

*

)



Датчик угла поворота платформы.



**

)



Датчик



длины каната



3.2 Установка блока обработки данных

Установить  БОД,  габаритные  и  присоединительные  размеры  которого  показаны  на

рисунке 1, на передней стенке кабины крана или в его пульт управления.

Элементы крепления БОДа и его внешних соединительных жгутов должны обеспечи-

вать возможность поворота или быстрого демонтажа блока для доступа к его боковой крышке
(доступ к элементам настройки).



10

180

175

135

150

328

323

80





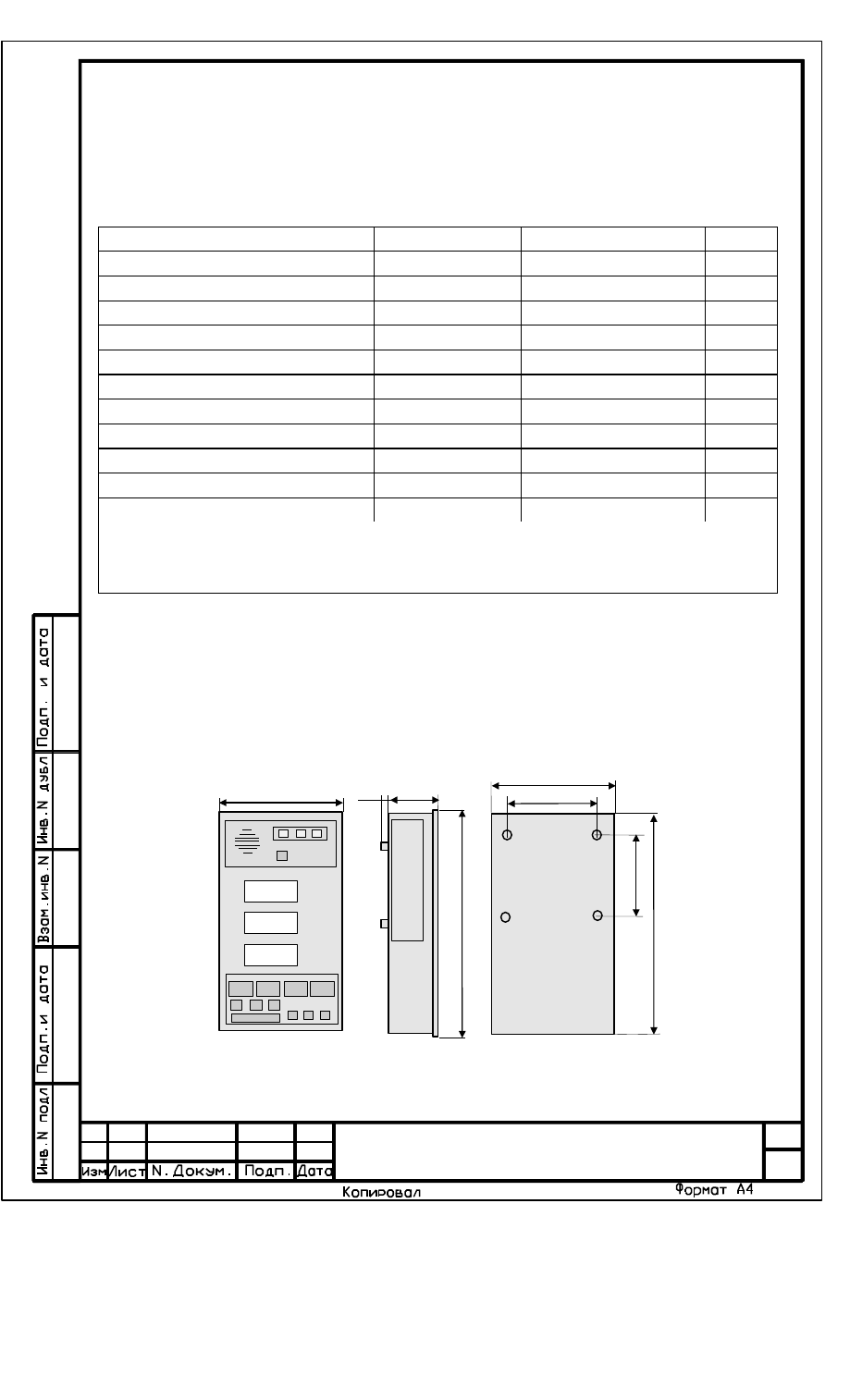

Рисунок 1 - Габаритные и присоединительные размеры БОДа



Лист





ЛГФИ.408844.009-12 ИМ





5

3.3 Установка блока питания и выходных реле

Установив  БПВР,  присоединительные  размеры  которого  показаны  на  рисунке  2,

разъемами вниз, закрепить его на стенке кабины крана тремя винтами М5 так, чтобы корпус
блока имел надежный электрический контакт с металлоконструкцией крана.







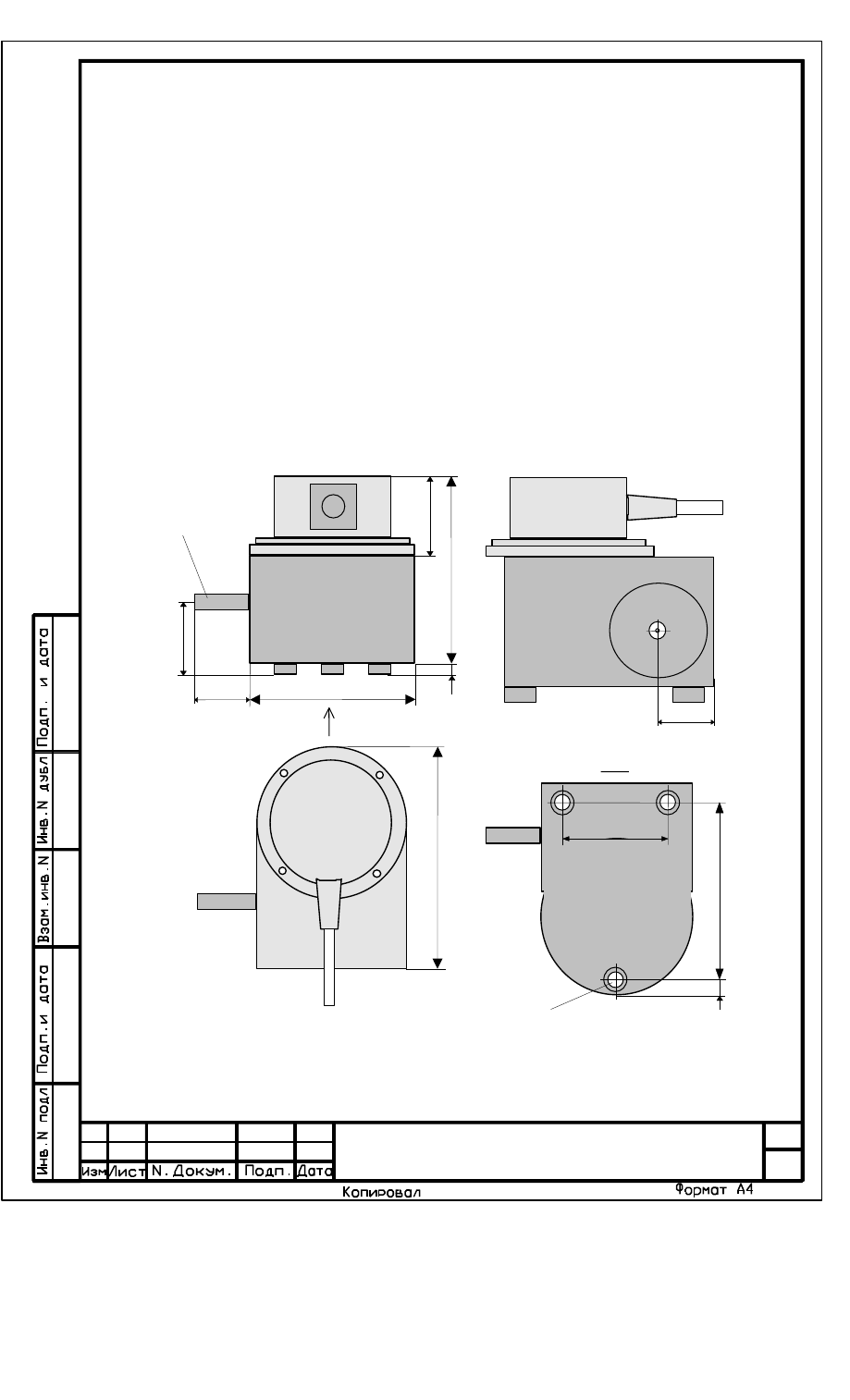

Рисунок 2 - Габаритные и присоединительные размеры БПВРа

3.4 Установка преобразователя усилия

Установить  преобразователь  усилия  (ПрУ),  присоединительные  размеры  которого

приведены на рисунке 3, в узел оттяжки грузового каната. ПрУ должен быть связан через ры-
чаг с блоком, по которому проходит грузовой канат, таким образом, чтобы максимальное уси-
лие растяжения преобразователя не превышало 500 кгс.





97



57



12



15



48



30



33



50



215



245



14



Длина жгута 18 м

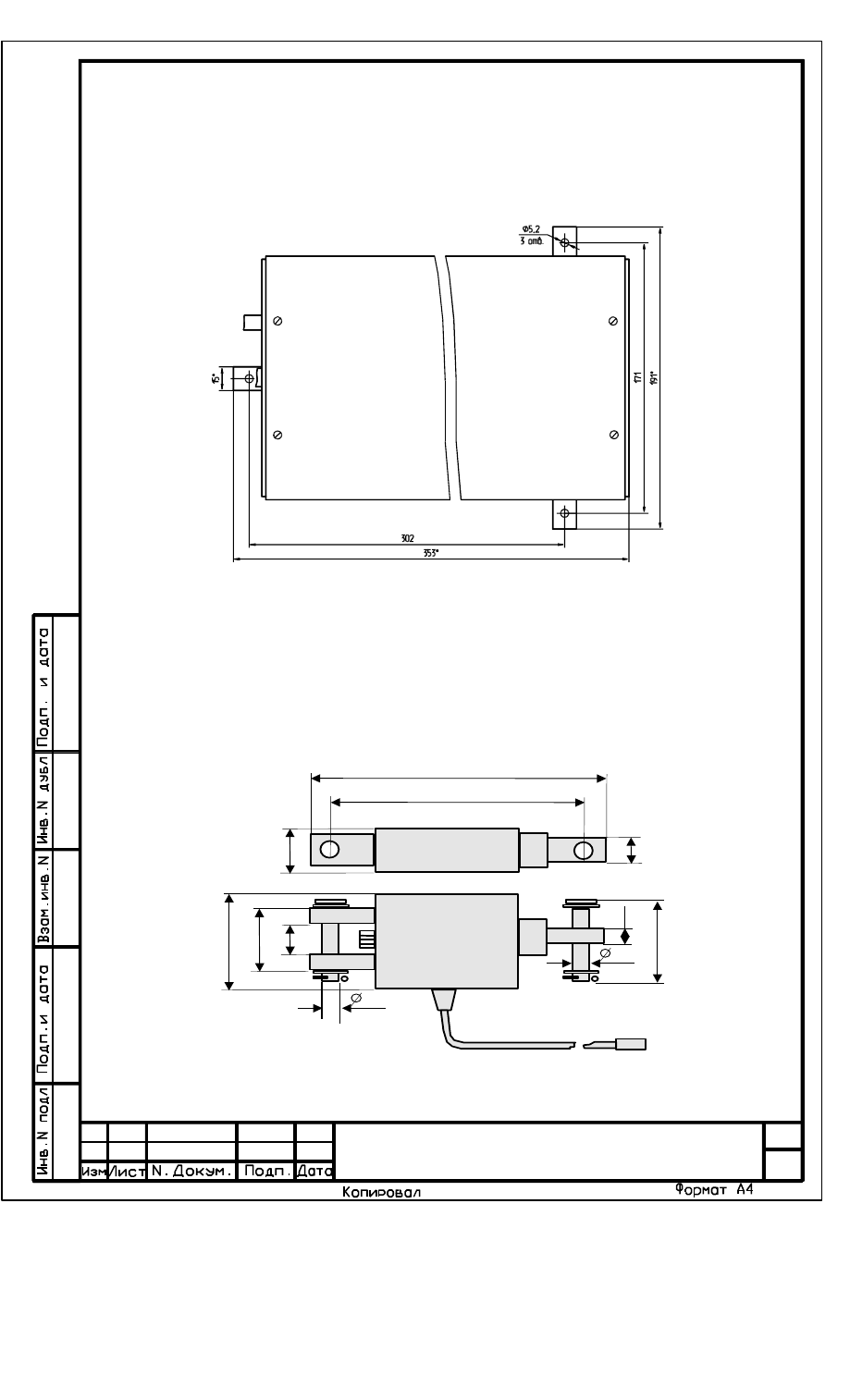

Рисунок 3 - Преобразователь усилия



Лист





ЛГФИ.408844.009-12 ИМ





6

3.5 Установка датчиков перемещения

Входящие в  состав  ограничителя  четыре  датчика перемещения (ДП), выполняющие

на  кране  функции  датчиков  вылета,  высоты,  пути  передвижения  и  азимута,  имеют  единое

конструктивное исполнение.

При монтаже ось датчика (через переходную муфту и дополнительный редуктор) не-

обходимо соединить с осью редуктора, который, в свою очередь, должен быть связан:

-

с осью лебедки, перемещающей грузовую тележку, для датчика вылета;

-

с осью грузовой лебедки для датчика высоты;

-

с механизмом перемещения для датчика пути передвижения;

-

с осью вращения крана для датчика азимута.

Датчика необходимо установить таким образом, чтобы его жгут был направлен вниз

(для исключения стока воды по жгуту внутрь датчика).





Диаметр

вала 8 мм

15

115

Длина

жгута 20 м

90

35

95

40

24

28

10

80

Отверстия с

резьбой М8

А

А

60





Рисунок 4 - Установка датчика перемещения



Лист





ЛГФИ.408844.009-12 ИМ





7

3.6 Подключение ограничителя к электросхеме крана

Руководствуясь схемой подключения составных частей ограничителя ОНК-140 и схе-

мой включения ОНК на кране, которые приведены в руководстве ЛГФИ.408844.009-35 РЭ, со-

единить  (согласно  маркировки  составных  частей)  разъемы  датчиков  к  соответствующими

разъемами жгутов ограничителя, а разъемы жгутов - с разъемами БОДа.

Жгуты  ЛГФИ.685622.024,  ЛГФИ.685622.026  имеют  защитные  корпуса,  предохраняю-

щие от капель дождя разъемные соединения ограничителя. При монтаже корпус жгута необ-

ходимо  направить  разъемами  вниз  (по  направлению  к  земле)  и  крепить  с  помощью  планки,

установленной на задней стенке корпуса, к элементам конструкции крана двумя винтами М5.

Подключить  контакты  цепей  жгута  блока питания и  выходных  реле (БПВР)  к клемм-

ной панели крана согласно схеме соединений последнего.

При монтаже ограничителя на кране все его разъемные соединения должны быть

плотно затянуты для исключения затекания в них воды.

При  транспортировании  металлоконструкций  крана  разъемы  жгутов  ограничителя

должны  быть  упакованы  в  водонепроницаемый  материал  и  подвязаны  в  местах,  исключаю-

щих их повреждение и попадания  в них воды.

4 Регулирование

В  данном  разделе  описана  методика  регулировки  ОНК  на  заводе-изготовителе  кра-

нов, после его монтажа на строительной площадке, а также после ремонта ограничителя.

Примечание - Регулировка датчика скорости ветра (ДСВ) производится на стенде.

При  эксплуатации  крана  необходимо  пользоваться  методикой  подстройки  ОНК,  из-

ложенной  в  п.  4.3.3  "Проверка  ограничителя  с  контрольными  грузами"  руководства  по  экс-

плуатации ЛГФИ.408844.009-35 РЭ.

Регулировка ОНК проводится  в  режиме НАСТРОЙКА.  При работе в этом режиме

необходимо  соблюдать  осторожность,  так  как  в  нем  разрешены  все  движения  крана,  и

сигналы на останов крана по перегрузке не формируются.

ВНИМАНИЕ!  ДЛЯ  ИСКЛЮЧЕНИЯ  ПОТЕРИ  ПАРАМЕТРОВ  НАСТРОЙКИ,  ЗАПРЕЩАЕТСЯ

СНИМАТЬ И ПОДАВАТЬ ПИТАНИЕ НА ОГРАНИЧИТЕЛЬ В РЕЖИМЕ НАСТРОЙКА. ПРИ АВАРИЙНОМ

ОТКЛЮЧЕНИИ ПИТАНИЯ НАСТРОЙКУ ОНК ПО СООТВЕТСТВУЮЩЕМУ ПОДРАЗДЕЛУ ИНСТРУКЦИИ

НЕОБХОДИМО ВЫПОЛНИТЬ ПОВТОРНО.

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдаются:

-

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 2);

-

на средний ИЖЦ - значение настраиваемого параметра;

-

на нижний ИЖЦ - процент использования разрядной сетки АЦП (не контролировать).





Лист





ЛГФИ.408844.009-12 ИМ





8

Таблица 2

Параметр

код

наименование

Н00

Код типа крана

Н01

Вылет

Н02

Не используется

Н03

Температура окружающего воздуха

*



Н04

Температурный коэффициент ухода нуля ПрУ

Н05

Истинное усилие на ПрУ

**



Н06

Угол поворота платформы крана (угол азимут)

Н07

Масса поднимаемого груза

Н08

Не используется

Н09

Не используется

Н10

Длина подкранового пути

Н11

Координатная защита по максимально-допустимой длине подкранового пути

Н12

Высота подъема крюка

Н13, Н14

Максимально-допустимая высота подъема крюка

Н15

Работа крюком или грейфером

Н16

Ввод координатной защиты для стрелы

Н17

Ввод координатной защиты для крюка

--------------------

*)

   Используется для автоматической корректировки температурного ухода нуля ПрУ.

**)

 ПрУ настраивается на стенде



При  отображении  на  верхнем  ИЖЦ  кода  "НХХ"  возможен  только  контроль  измеряе-

мого параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру следующе-

го параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.

При коде "НХХ.1" производится установка максимального значения параметра и его

занесение.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен.  В  этом  случае  для  выбора  кода  настраиваемого  параметра  необходимо  предварительно

набрать кнопкой 44 код "НХХ".

4.1 Подготовка ОНК к регулированию



Лист





ЛГФИ.408844.009-12 ИМ





9

Перед  выполнением  любых  регулировок  ограничитель  должен  быть  выдержан  во

включенном состоянии не менее 5 мин.

4.1.1 Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и

переключателю РАБОТА - НАСТРОЙКА (см. рисунок 5).







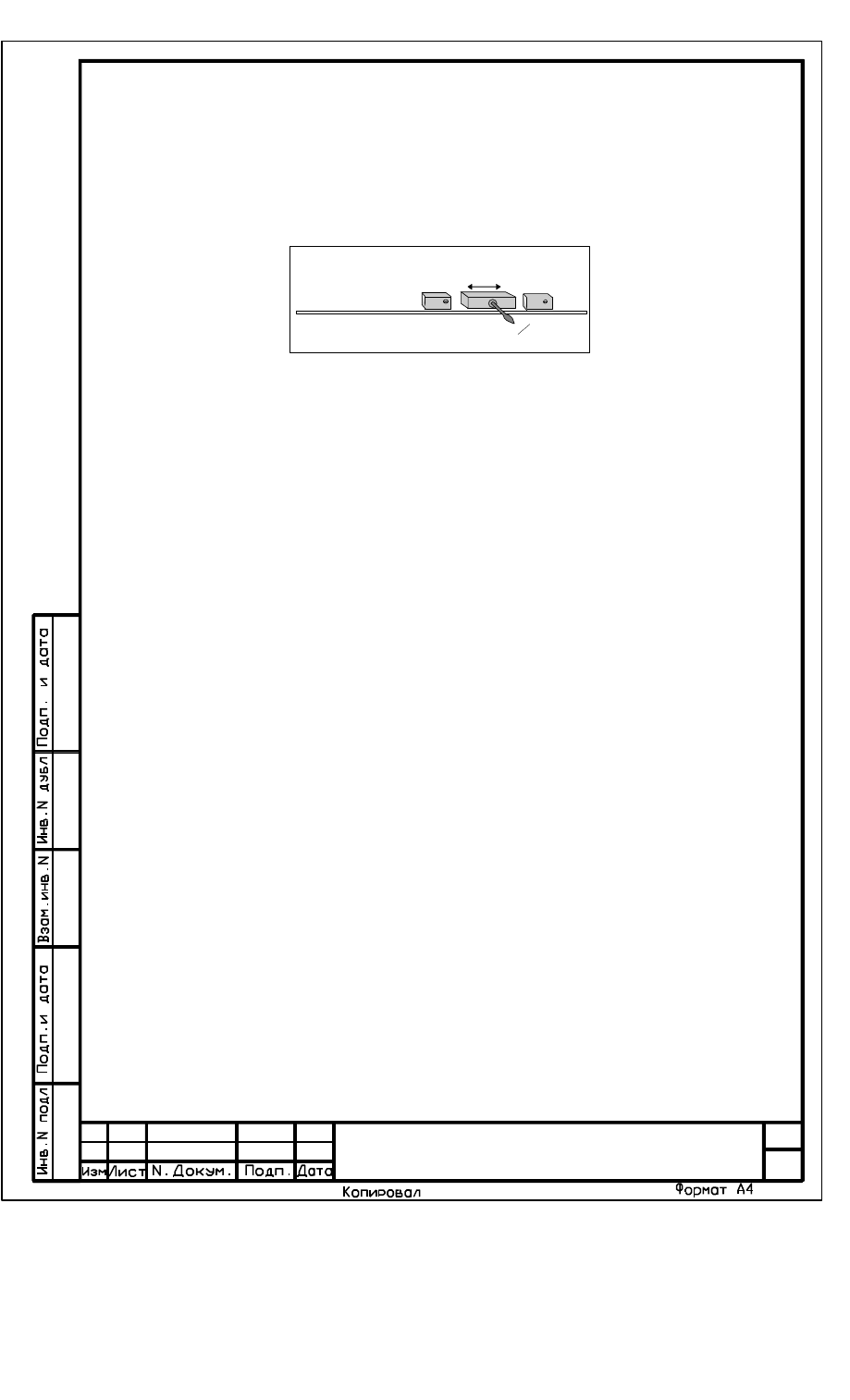

Установка "0" датчика усилия

R 1

R 2

"П"

Переключатель

РАБОТА-НАСТРОЙКА





Рисунок 5



4.1.2 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

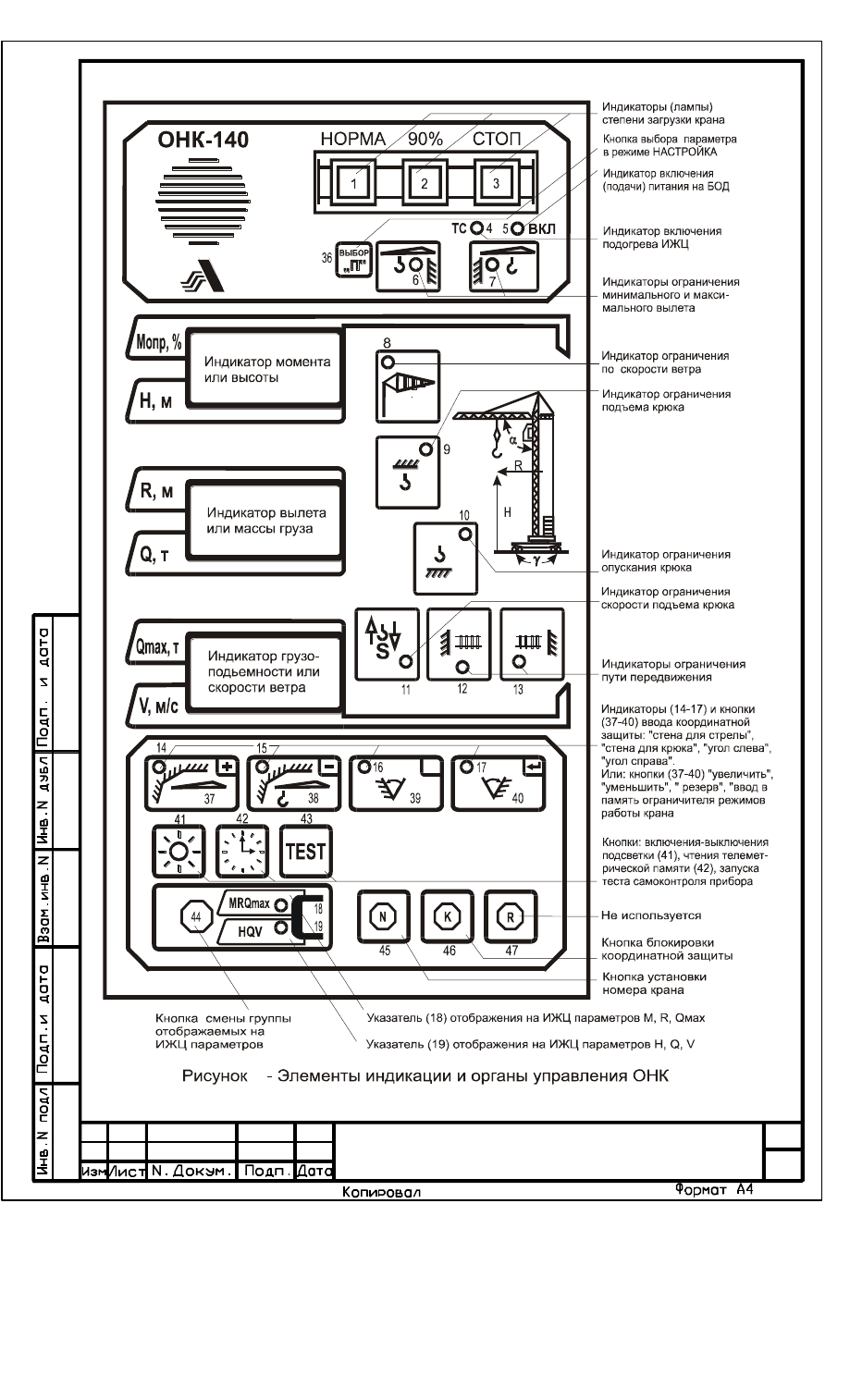

Включить  тумблер  ПИТАНИЕ  на  БПВРе  и  проконтролировать  загорание индикатора

ВКЛ на передней панели БОДа (см. рисунок 6).

Нажать  и  отпустить  кнопку  СБРОС.  После  прохождения  теста  ограничитель  должен

перейти в рабочий режим и на ИЖЦ должны отображаться значения параметров крана.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности датчика или его цепей (см. таблицу 4 ЛГФИ.408844.009-35 РЭ), устранить

неисправность в соответствии с рекомендациями таблицы 4 руководства по эксплуатации.

4.2 Ввод кода программы (типа крана)

4.2.1 Подать питание на ограничитель.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА

4.2.2 Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем индикаторе код "Н00" (ин-

дикация типа крана).

Кнопкой  44  установить  на  верхнем  ИЖЦ  код  "Н00.1"  (см.  рисунок  7).  При  этом  на

средний ИЖЦ выдается код типа крана в соответствии с таблицей Приложения А.

Показания нижнего ИЖЦ не контролировать.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен.  В  этом  случае  для  выбора  кода  настраиваемого  параметра  необходимо  предварительно

набрать кнопкой 44 код "НХХ".



Лист





ЛГФИ.408844.009-12 ИМ





10





Лист





ЛГФИ.408844.009-12 ИМ





11





ХХ

40

Рисунок 7

38

37

01

Н00.1

Выбор

"

П "

44





Кнопками "+" (37) и "-" (38) установить на среднем ИЖЦ код типа крана в соответст-

вии с таблицей Приложения А.

Нажать кнопку " " (40).

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00".

Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

4.3

Настройка канала вылета

Настройку канала вылета производить без груза.

4.3.1 Подать питание на ограничитель.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

4.3.2 Установить  (с  погрешностью  не  более    2 см)  по  рулетке минимальный вылет

крюка для данного типа крана (по грузовой характеристике).

Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  сообщения

"Н01" (настройка вылета).

При этом на ИЖЦ выдаются:

-

на средний ИЖЦ - значение вылета;

-

на нижний ИЖЦ - процент использованного диапазона сопротивления датчика. При

минимальном вылете он должен быть равен 5 2.

Если число на нижнем индикаторе не укладывается в диапазон 3-7, необходимо, по-

ворачивая ось датчика, выставить на индикаторе число 5 2.

Законтрить ось датчика.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.0" (см. рисунок 8).



Лист





ЛГФИ.408844.009-12 ИМ





12

Нажать кнопку " " (40).



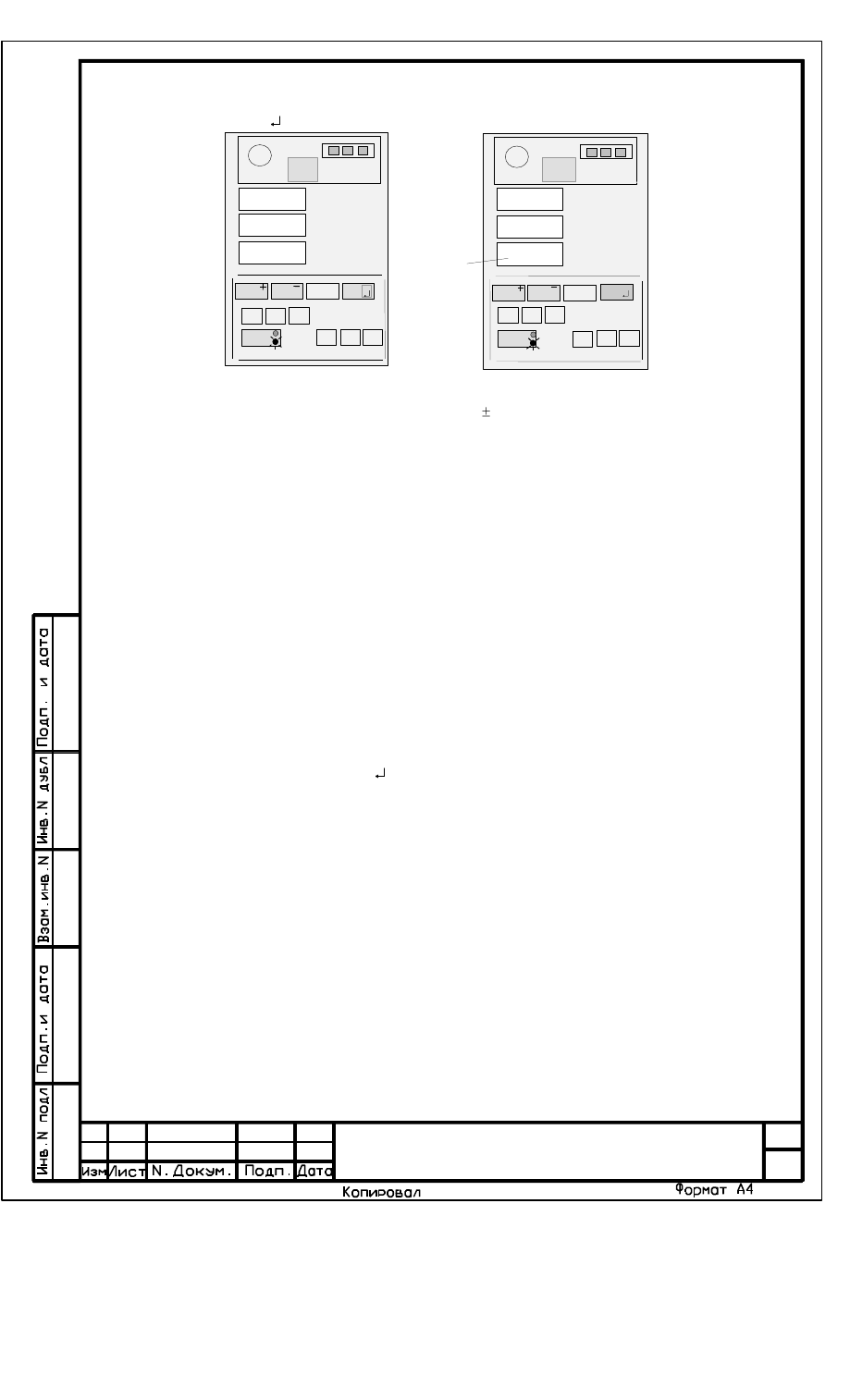

0005

40

Рисунок 8

Рисунок 9

38

37

4,50

Не контролировать

Выбор

П

44

ХХХХ

40

38

37

40,00

Н01.1

44

Выбор

П

Н01.0



4.3.3 Установить (с погрешностью не более   2 см) по рулетке максимальный вылет

крюка для данного типа крана (по грузовой характеристике).

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.1" (см. рисунок 9).

Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение максимального

вылета крюка для данного типа крана.

Примечания

1. Если удерживать кнопку в нажатом состоянии более 5 с, то изменение числа происходит

автоматически.

2 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

3 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен.  В  этом  случае  для  выбора  кода  настраиваемого  параметра  необходимо  предварительно

набрать кнопкой 44 код "НХХ".

Нажать  на  время  1 с  кнопку  " "  (40)  и,  проконтролировав  короткий звуковой сигнал,

отпустить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00".

4.3.4 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.4 Настройка канала усилия

4.4.1 Настройка канала измерения температуры окружающего воздуха

Подать питание на ограничитель. Установить переключатель РАБОТА - НАСТРОЙКА

в положение НАСТРОЙКА

Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.Нажимая

кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н03" (настройка канала

измерения температуры). При этом на средний ИЖЦ выдается значение измеренной темпе-

ратуры окружающего воздуха.
