Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 1

Ограничитель нагрузки крана

ОНК – 140

Инструкция по монтажу, пуску

и регулированию

ЛГФИ.408844.009-15 ИМ

Разраб. Романов
Пров. Затравкин

Гл. метрол.

Громов

Н. контр. Кузнецова
Утв.

Затравкин

Ограничитель нагрузки крана

ОНК-140

Инструкция по монтажу,

пуску и регулированию

ЛГФИ.408844.009-15 ИМ

Содержание

1 Общие указания 3

2 Меры безопасности 3

3 Монтаж ограничителя на кране 4

3.1 Состав ограничителя 4

3.2 Установка датчика угла наклона стpелы маятникового 4

3.3 Установка датчика угла поворота платформы 5

3.4 Установка преобразователя усилия 5

3.5 Установка блока обработки данных 6

3.6 Установка модуля защиты от опасного напряжения 6

3.7 Подключение ограничителя к электросхеме крана 6

4 Регулирование 7

4.1 Подготовка ОНК к регулированию 8

4.2 Настройка канала датчика поворота платформы (азимута) 10

4.3 Ввод кода программы (типа крана) 11

4.4 Настройка канала вылета стрелы 12

4.5 Настройка канала веса груза и срабатывания ограничителя 14

4.6 Настройка модуля защиты от опасного напряжения 18

4.7 Занесение даты установки ограничителя на кран 18

5 Комплексная проверка 19

6 Сдача смонтированного и состыкованного изделия 19

Лист

ЛГФИ.408844.009-15 ИМ

Настоящая инструкция является руководящим документом при монтаже и регулиро-

вании ограничителя нагрузки крана ОНК-140-38 (в дальнейшем - изделие, ОНК или ограничи-

тель) на кране.

Инструкция предназначена для наладчиков крановых заводов и специалистов ре-

монтных и сервисных предприятий.

В инструкции изложены: указания по монтажу составных частей ОНК на кране, поря-

док их подключения к электросхеме крана, настройка и проверка работоспособности ограни-

чителя.

При проведении работ по монтажу и пуску ограничителя грузоподъемности на кране

дополнительно следует руководствоваться паспортом ЛГФИ.408844.009-02ПС и руково-

дством по эксплуатации ЛГФИ.408844.009-38 РЭ.

1 Общие указания

К работам по монтажу и пуску ограничителя грузоподъемности ОНК-140 на кране до-

пускаются аттестованные специалисты, изучившие настоящий документ, руководство по

эксплуатации и имеющие лицензию Госгортехнадзора РФ на проведение пуско-наладочных

работ приборов безопасности на кране.

Для проведения настройки ограничителя на кране необходимы:

набор аттестованных испытательных грузов, масса которых измерена с погрешно-

стью не более 1 %;

рулетка металлическая с допустимым отклонением длины не более 0,20 мм (на-

пример, ЗПК3-100АУЛ/1 ГОСТ 7502-98). Длина рулетки при измерении вылета должна быть

не менее его максимального значения вылета для данного типа крана;

набор термометров для измерения температуры окружающей среды (воздуха) в

диапазоне от минус 40 до плюс 40 °С с погрешностью не более ± 3 °С (например, ТЛ-15 и ТЛ-

4 ГОСТ 28498-90 или СП20 и СП-29 ТУ25-11-176-68).

Перед вводом изделия в эксплуатацию провести внешний осмотр изделия:

извлечь изделие из транспортной тары;

проверить наличие и целостность органов управления и индикации на передней па-

нели блока обработки данных;

проверить целостность покрытий, окраски и пломбировки составных частей ОНК.

2 Меры безопасности

Ограничитель не содержит источников опасности для обслуживающего персонала,

поэтому при проведении пуско-наладочных работ необходимо руководствоваться правилами

безопасности, действующими при производстве работ по монтажу и эксплуатации крана.

Лист

ЛГФИ.408844.009-15 ИМ

3 Монтаж ограничителя на кране

К работам по монтажу и пуску ОНК на кране допускаются аттестованные специа-

листы, изучившие настоящий документ и имеющие право на проведение пуско-наладочных
работ приборов безопасности на кране.

Работы с применением сварки должны выполняться предприятиями, обеспечиваю-

щими производство работ в полном соответствии с требованиями Правил устройства и безо-
пасной эксплуатации грузоподъемных кранов, действующих руководящих документов (РД),
государственных стандартов и других нормативных документов, и имеющими соответствую-
щее разрешение на выполнение указанных видов работ.

При выполнении работ на металлоконструкциях крана с применением сварки

все комплектующие изделия и материалы должны применяться в соответствии с дей-
ствующими государственными стандартами и нормативной документацией.

При комплектовании ОНК узлами и деталями, изготовленными несколькими пред-

приятиями, ответственность за качество изготовления в целом, за соответствие Правилам и
другой нормативной документации, а также за оформление технической документации (вне-
сение изменений в эксплуатационную документацию прибора и крана) несет предприятие,
осуществляющее монтаж, регулировку и проверку работы (с участием представителя вла-
дельца грузоподъемной машины) ограничителя на кране.

3.1 Состав ограничителя

В состав ограничителя входят:
-

блок обработки данных (БОД);

датчик угла поворота платформы (азимута);

модуль защиты от опасного напряжения (МЗОН), - только для ограничителей с ин-

дексом "М" в конце обозначения (например, ОНК-140-20М);

преобразователь усилия (ПрУ);

датчик угла наклона стрелы маятниковый (ДУГМ) ;

жгуты.

Примечание – Комплект поставки ограничителя приведен в ЛГФИ.408844.009-02 ПС.

3.2

Установка датчика угла наклона стpелы маятникового

Установить ДУГМ на корневой секции стрелы на расстоянии не более 5 м от оси кре-

пления стрелы (см. рисунок 1). Для этого на боковой поверхности стрелы (со стороны каби-
ны) приварить две бобышки (с резьбой М6 под крепежные винты) так, чтобы поперечная ось
симметрии бобышек, установленных друг от друга на расстоянии 116 мм, была параллельна
продольной оси симметрии стрелы.

Закрепить датчик с помощью двух винтов М6•10 с пружинными шайбами. При уста-

новке датчика правый винт затягивается посредине регулировочной прорези.

Закрепить без провисаний жгут датчика. Место соединения разъема датчика со жгу-

том и сам жгут должны быть защищены от прямого попадания воды на разъем и затекания в
него воды по жгуту.

Примечание - Рекомендуется поместить жгут в металлическую трубу или под уголок. Это от-

носится и к другим жгутам ограничителя.

Прорезь

регулировочная

Датчик

Вид сверху

Стрела

116

Вид сбоку

Жгут

Уголок

Разъем

Винты

М6•10

Бобышки

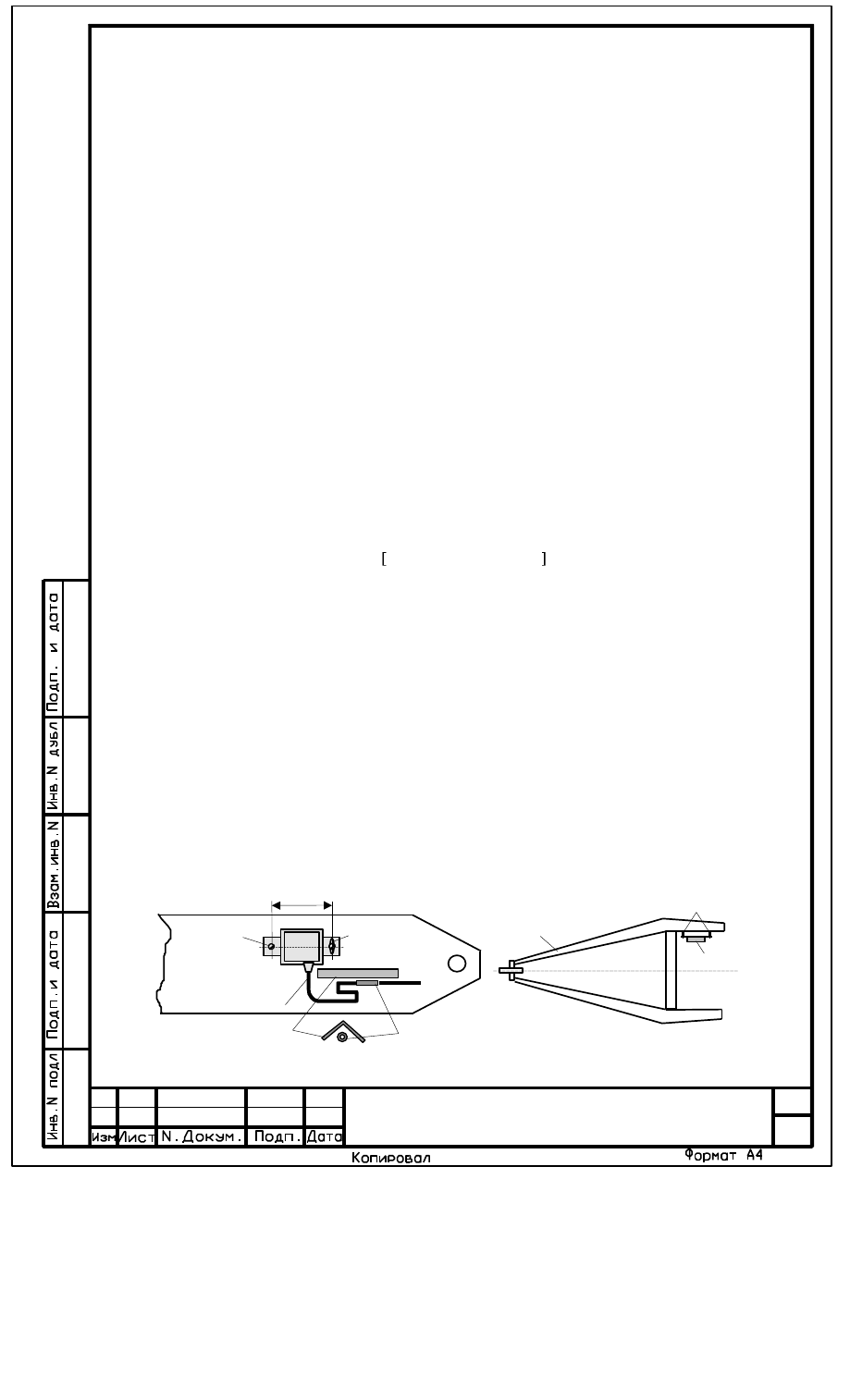

Рисунок 1 - Установка датчика угла маятникового

Лист

ЛГФИ.408844.009-15 ИМ

3.3 Установка датчика угла поворота платформы

Нарезать резьбу М24 на оси вращения 2 крана (см. рисунок 2).
Навернув ведущую шестерню 3 датчика азимута (ДА) на ось вращения 2, зафиксиро-

вать корпус ДА относительно токосъемника шпилькой 1 диаметром 10 мм.

Навернуть (не затягивая) гайку 4 с резьбой М24 на ось вращения 2 крана.

М24•2

Токосъемник

Зубчатая пара

120

М24•2

Рисунок 2 - Установка датчика угла поворота платформы (азимута)

3.4 Установка преобразователя усилия

Преобразователь усилия (ПрУ; см. рисунок 3) устанавливается между растяжками

стрелы таким образом, чтобы максимальное усилие растяжения, воздействующее на чувст-
вительный (измерительный) элемент преобразователя посредством серьги, не превышало
4900Н (500 кгс).

ПрУ крепить на проушины крана посредством пальцев диаметром 14 и 12 мм.

ВНИМАНИЕ!
НЕ ДОПУСКАЕТСЯ БЛОКИРОВКА ПОДШИПНИКА ШС-12. ПРИ ЛЮБЫХ ЭВОЛЮЦИЯХ

СТРЕЛЫ КРАНА ДОЛЖЕН БЫТЬ ГАРАНТИРОВАН ЗАЗОР МЕЖДУ СЕРЬГОЙ И ПРОУШИНОЙ.

248

215

118

Подшипник ШС-12

Разъем

Палец

Шайба и шплинт

Палец

Серьга

Жгут

2РМ18КПЭ7Г1В1

Номер

Рисунок 3 - Преобразователь усилия

Лист

ЛГФИ.408844.009-15 ИМ

При монтаже стрелы необходимо соблюдать ориентацию датчика: серьга 1 должна

находиться справа, если смотреть из кабины крана, а жгут направлен вниз. Для предотвра-

щения обрыва жгута в разъеме жгут дополнительно закрепить к растяжкам или корпусу пре-

образователя на расстоянии 10-50 см от датчика.

3.5 Установка блока обработки данных

Установить БОД, габаритные и присоединительные размеры которого показаны на

рисунке 4, на передней стенке кабины крана или в его пульт управления.

Элементы крепления БОДа и его внешних соединительных жгутов должны обеспечи-

вать возможность поворота или быстрого демонтажа блока для доступа к его боковой крышке

(доступ к элементам настройки).

180

175

Х1 Р2 Р3/

3,15А Р1 Ш П L

135

М6•10

4 места

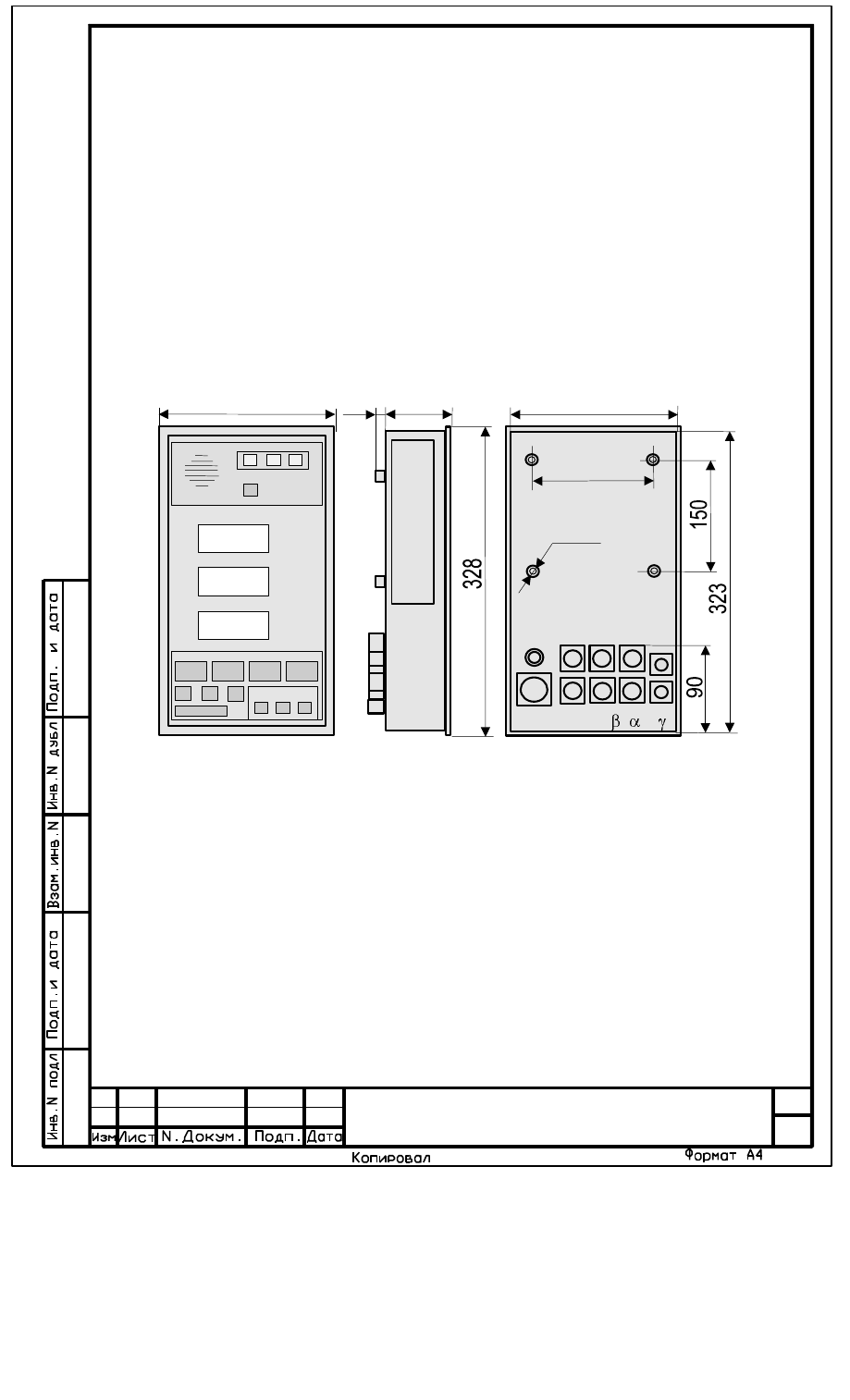

Рисунок 4 - Габаритные и присоединительные размеры БОДа

3.6 Установка модуля защиты от опасного напряжения

Установить МЗОН на оголовке стрелы на четыре бобышки так, чтобы продольная ось

модуля была параллельна оси стрелы. Металлическое основание МЗОНа должно иметь на-

дежный электрический контакт с металлом стрелы.

3.7 Подключение ограничителя к электросхеме крана

Соединить разъемы датчиков и разъем жгута цепей управления крана с разъемами

БОДа согласно маркировки последнего.

Лист

ЛГФИ.408844.009-15 ИМ

Подключить контакты цепей жгута управления БОДа к клеммной панели крана со-

гласно схеме соединений последнего.

При подключении ограничителя необходимо дополнительно руководствоваться схе-

мой включения ОНК-140-38 на кране, приведенной в ЛГФИ.408844.009-38 РЭ.

Места соединений разъемов датчиков со жгутами должны быть защищено от прямо-

го попадания воды на разъемы и затекания в них воды по жгутам.

4 Регулирование

В данном разделе описана методика регулировки ОНК на заводе-изготовителе кра-

нов, а также после ремонта ограничителя.

Ограничитель ОНК-140 поставляется заводом-изготовителем настроенным. Поэтому

для уменьшения времени настройки ОНК на кране желательно устанавливать ограничитель в
комплектации, указанной в упаковочном листе.

При эксплуатации крана необходимо пользоваться методикой подстройки ОНК, из-

ложенной в разделе "Техническое освидетельствование" руководства по эксплуатации.

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме

необходимо соблюдать осторожность, так как в нем разрешены все движения крана и
сигналы на останов крана по перегрузке не формируются.

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдаются:

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 1);

на средний ИЖЦ - значение настраиваемого параметра;

на нижний ИЖЦ - процент использования разрядной сетки АЦП (не контролировать).

При отображении на верхнем ИЖЦ кода "НХХ" возможен только контроль измеряе-

мого параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру

Таблица 1

Параметр

код

наименование

Н00

Тип крана

Н02

Вылет стрелы

Н03

Температура окружающего воздуха

Н06

Температурный коэффициент ухода нуля преобразователя усилия

Н07

Масса поднимаемого груза

Н08

Масса груза при работе с гуськом

Н15

Установка режима работы с модулем защиты от опасного напряжения

------------

)

Используется для автоматической корректировки температурного ухода нуля датчика усилия

Лист

ЛГФИ.408844.009-15 ИМ

следующего параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.

При коде "НХХ.1" производится установка максимального значения параметра и его

занесение.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

4.1 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан во

включенном состоянии не менее 5 мин. Измерение времени проводить по часам бытовым

4.1.1 Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и

переключателю РАБОТА - НАСТРОЙКА (см. рисунок 5).

R1 "П"

R2 "Ш"

Плата

Установка

нуля ПрУ

Переключатель

РАБОТА-НАСТРОЙКА

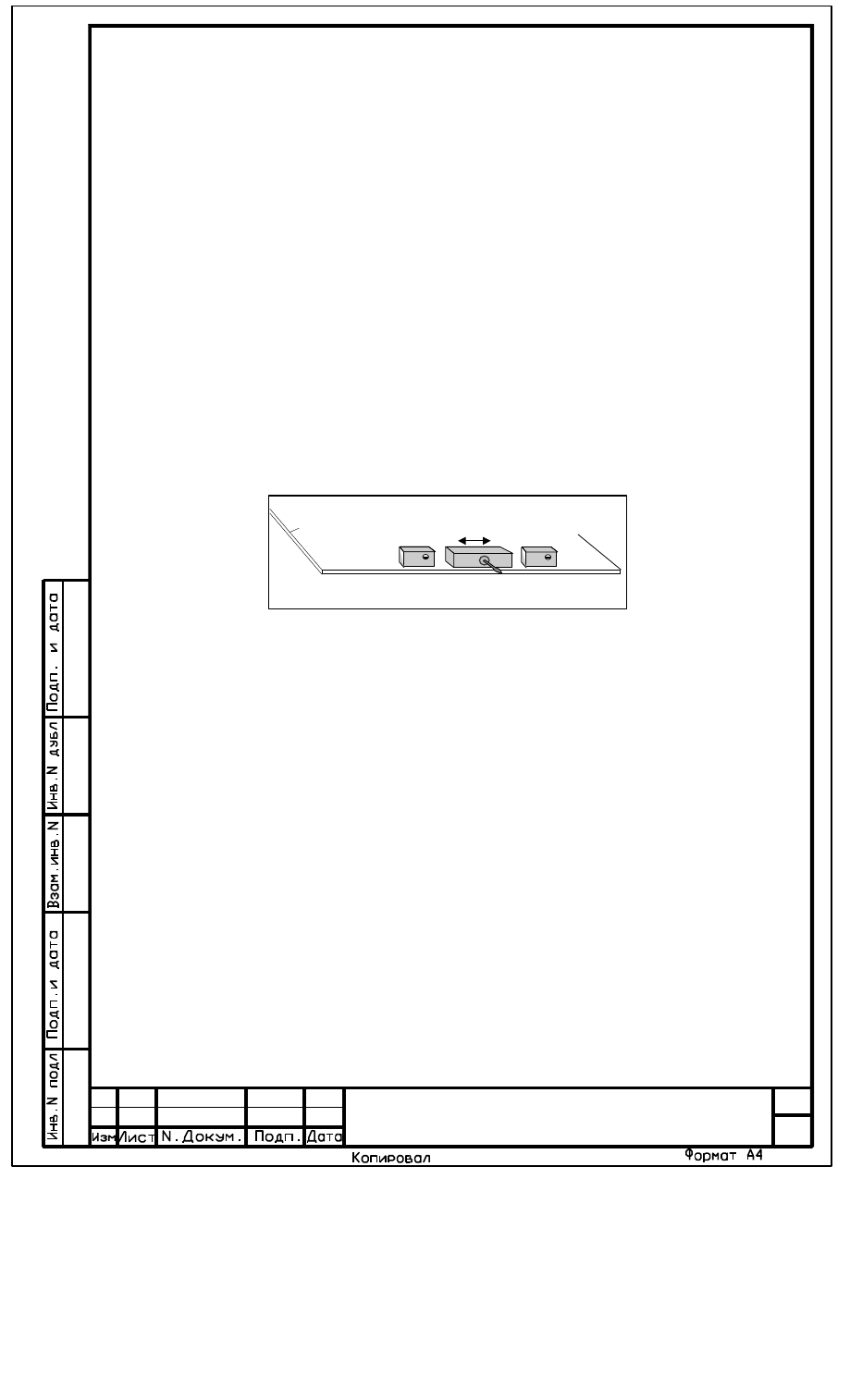

Рисунок 5

4.1.2 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

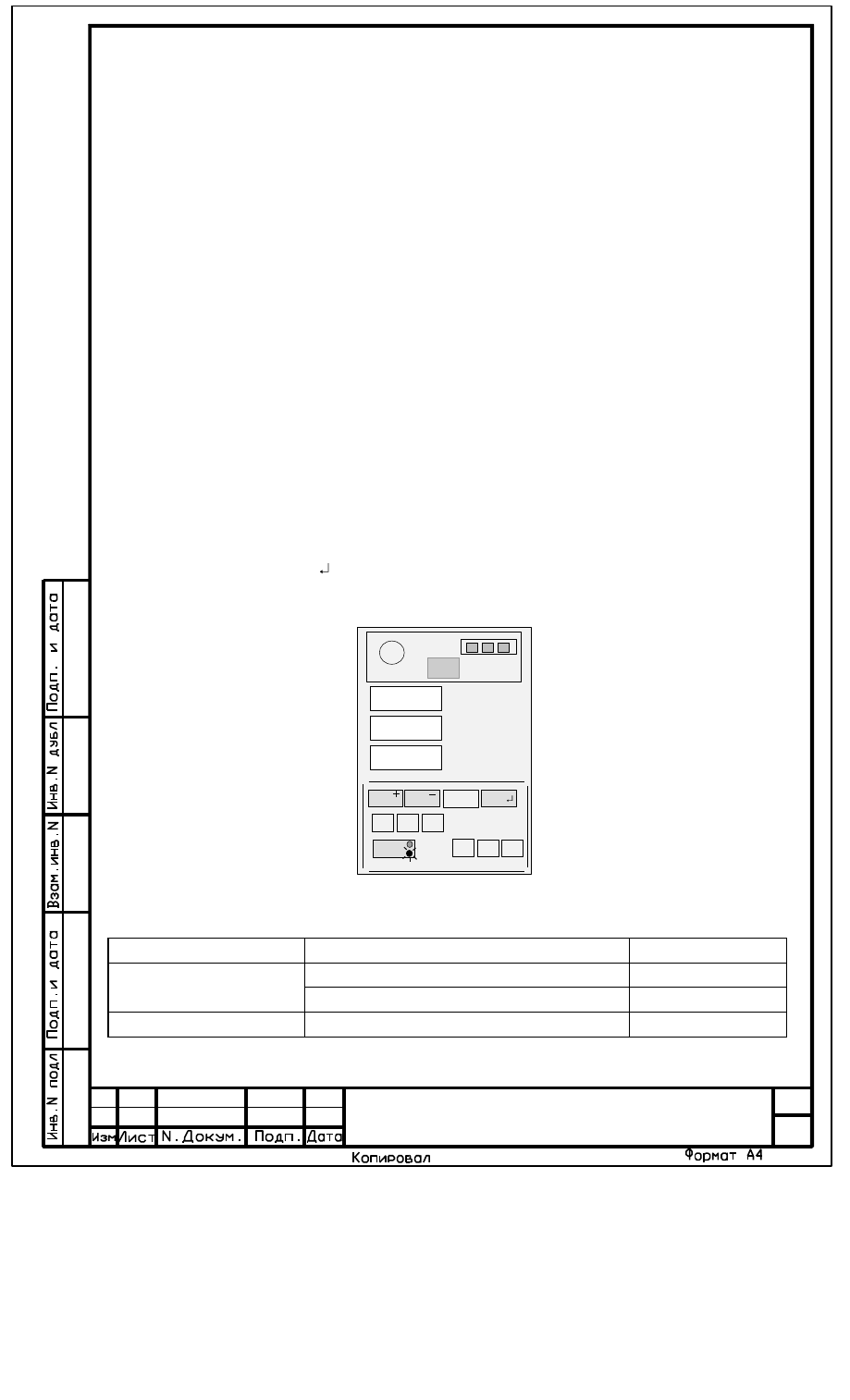

Включить тумблер ПИТАНИЕ на пульте управления крана и проконтролировать заго-

рание светодиода ВКЛ на передней панели БОДа (см. рисунок 6).

Примечание - ОНК не имеет собственного переключателя для подачи напряжения питания.

После прохождения теста ограничитель должен перейти в рабочий режим и на ИЖЦ

должны отображаться значения параметров крана.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности датчика или его цепей (см. таблицу 4 ЛГФИ.408844.009-15 РЭ), устраните

неисправность в соответствии с рекомендациями таблицы 4 руководства по эксплуатации.

Если после прохождения теста на верхний ИЖЦ БОДа выдается код "Е 30" или код "Е

31", необходимо ввести режим работы крана, выполнив операции по п. 4.1.3.

4.1.3 Ввести режим работы крана соответствующий исполнению стрелового оборудо-

вания (см. п. 3.3 ЛГФИ.408844.009-38 РЭ). Для этого нажать кнопку выбора запасовки (46).

При этом на индикаторы БОДа выдаются (см. рисунок 6):

Лист

ЛГФИ.408844.009-15 ИМ

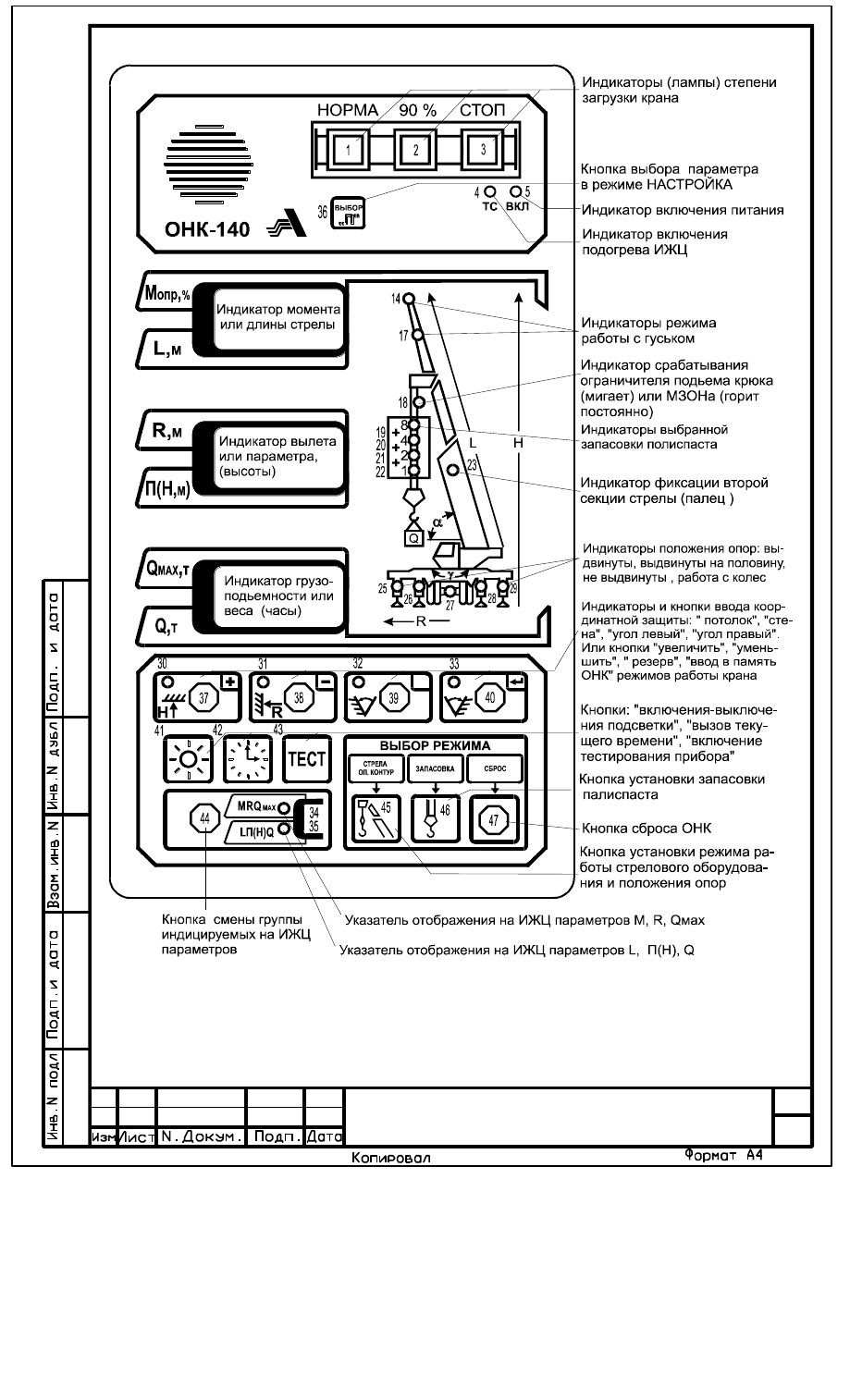

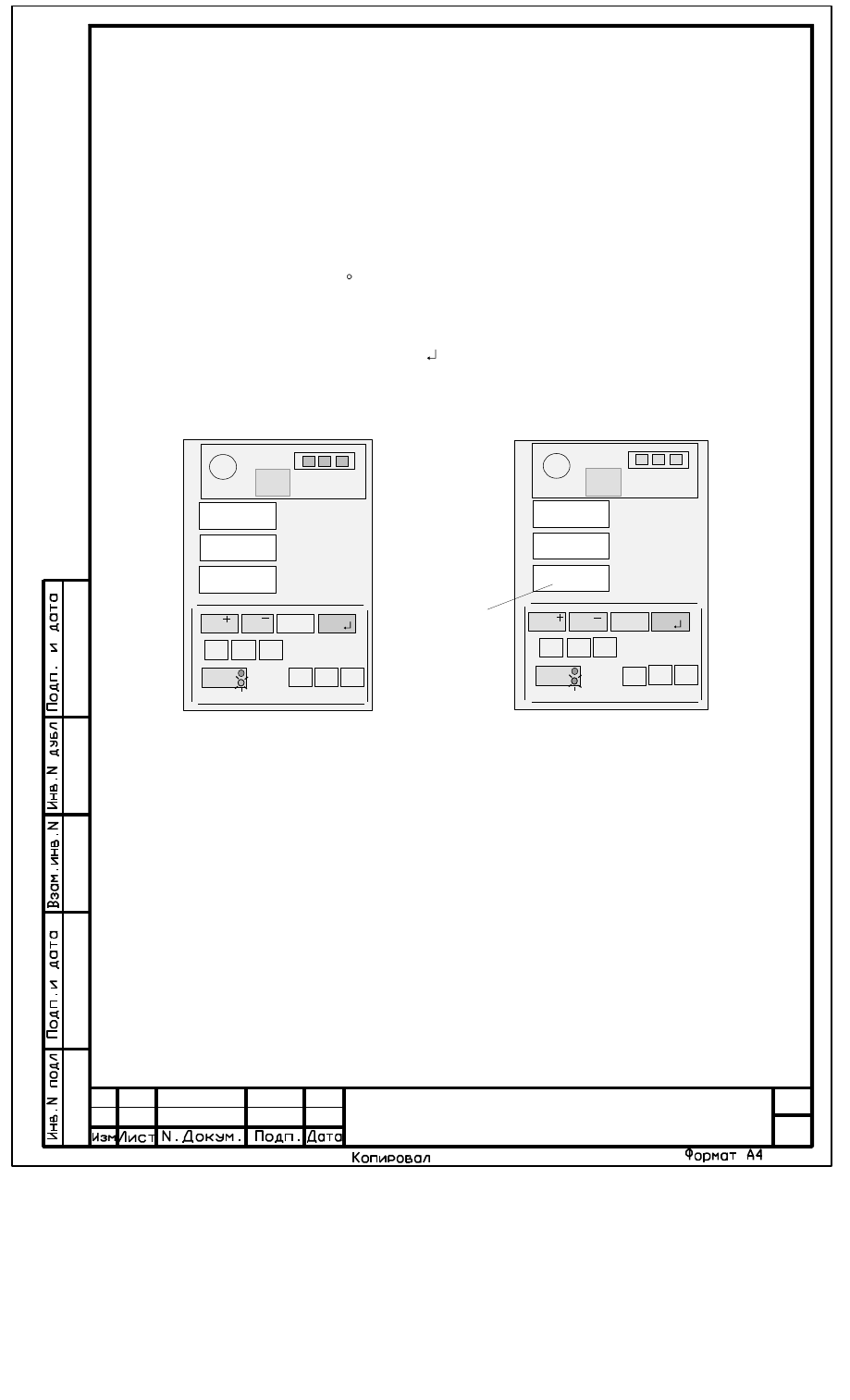

Рисунок 6 - Лицевая панель БОДа

Лист

ЛГФИ.408844.009-15 ИМ

на верхний ИЖЦ - номер модификации ограничителя и тип крана (первые цифры -

модификация ограничителя , две последние - тип крана);

на средний ИЖЦ - кратность запасовки;

на нижний ИЖЦ - цифровой код режима работы стрелового оборудования с симво-

лом "Р - " впереди.

Кнопкой выбора стрелового оборудования (45) установить режим работы, соответст-

вующий установленному стреловому оборудованию (см. п. 3.3 ЛГФИ.408844.009-38 РЭ; на-
пример: Р-02).

Нажать кнопку " " (40, - кнопка занесения режима в память ОНК) и проконтролировав

короткий звуковой сигнал, отпустить кнопку.

После нажатия кнопки " " ограничитель переходит в рабочий режим, работа крана

разрешается.

4.1.4 Убедившись в правильности занесения режима работы крана, проверить рабо-

тоспособность ОНК и концевых выключателей крана по п. 3.3.3 руководства по эксплуатации
ЛГФИ.408844.009-38 РЭ (тестовый контроль).

4.1.5 Нажать кнопку ТЕСТ для выхода в рабочий режим.

4.2 Настройка канала датчика поворота платформы (азимута)

4.2.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.

4.2.2 Выполнить операции по п. 4.1.2.
4.2.3 Развернуть стрелу крана на 180 таким образом, чтобы боковая сторона плат-

формы была была параллельна гусеничным лентам ходовой части крана.

4.2.4 Нажать кнопку ТЕСТ.
После прохождения теста на среднем ИЖЦ появится имя параметра "AL" (альфа).
4.2.5 Нажимая кнопку "+" (37), добиться отображения на среднем ИЖЦ параметра

"GA" (гамма). При этом на нижний ИЖЦ должен выдаваться угол поворота платформы 180±1
градус относительно положения ведущих колес привода хода по часовой стрелке.

180

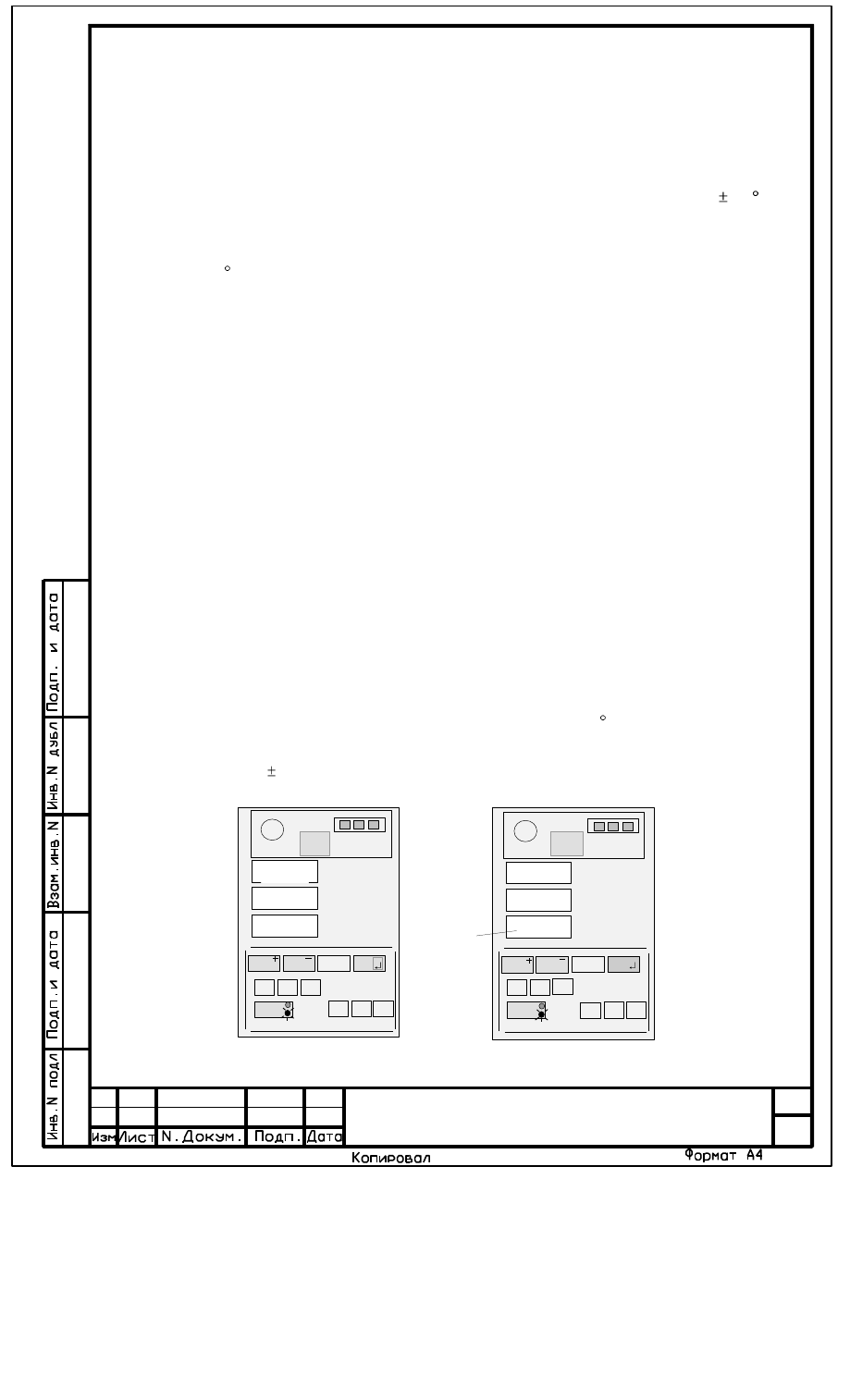

Рисунок 8

ТЕСТ

опр

ХХ

Линии должны быть

параллельны

Рисунок 7

Лист

ЛГФИ.408844.009-15 ИМ

4.2.6 Вращая ведущую шестерню датчика азимута на оси крана, установить на ниж-

нем ИЖЦ значение 180.0 с точностью ± 1°.

4.2.7 Застопорить гайкой ведущую шестерню датчика.
4.2.8 Нажать кнопку ТЕСТ для выхода в рабочий режим.

4.3 Ввод кода программы (типа крана)

4.3.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.3.2 Выполнить операции по п. 4.1.2.
4.3.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
4.3.4 Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем индикаторе код "Н00" (ин-

дикация типа крана).

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1" (см. рисунок 9). При этом на

средний ИЖЦ выдается код типа крана в соответствии с таблицей 2.

Показания нижнего ИЖЦ не контролировать.
Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно
набрать кнопкой 44 код "НХХ".

4.3.5 Кнопками "+" (37) и "-" (38) установить на среднем ИЖЦ код крана (см. п. 4.3.4).
4.3.6 Нажать кнопку " " (40).
4.3.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00".

ХХ

Рисунок 9

Н00.1

Выбор

П"

Таблица 2

Модификация ОНК-140

Тип крана

Код типа крана

ОНК-140-38

МГК-25.01А, башенное исполнение

МГК-25.01А, стреловое исполнение

Лист

ЛГФИ.408844.009-15 ИМ

4.3.8 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

4.4 Настройка канала вылета стрелы

Настройку вылета желательно проводить в режимах «Р08», «Р17», «Р18».
ВНИМАНИЕ! ПРИ РЕГУЛИРОВАНИИ ОНК НА КРАНЕ В БАШЕННОМ

ИСПОЛНЕНИИ УБЕДИТЕСЬ, ЧТО НАКЛОН БАШНИ СОСТАВЛЯЕТ (88 0,2) К
ГОРИЗОНТУ.

Настройку рекомендуется производить на короткой башне (18,5 м), установленной под

углом (88,0±0,2) к горизонту. Выставить угол можно по отвесу: расстояние от оси крепления
башни к раме до отвеса, закрепленного на оси крепления гуська к башне должно быть в
пределах 630-650 мм.

4.4.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
Выполнить операции по п. 4.1.2, - ОНК перейдет в рабочий режим и на индикаторах

БОДа появятся значения контролируемых параметров крана.

4.4.2 Установить код режима работы ОНК, соответствующий установленному стрело-

вому оборудованию (см. п. 3.3 руководства по эксплуатации; например, "Р-00" – для башен-
ного исполнения с высотой башни 28,5 м длиной маневрового гуська 10 м).

4.4.3 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.4.4 Нажимая кнопку ВЫБОР "П" (36), установить на верхнем ИЖЦ код "Н02" (инди-

кация вылета стрелы, см. рисунок 10).

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.4.5 Настройка канала вылета при угле подъема стрелы 45 .
4.4.5.1 Опустить крюк основной лебедки до высоты 1,5 м от земли (по рулетке, с по-

грешностью не более 20 см ).

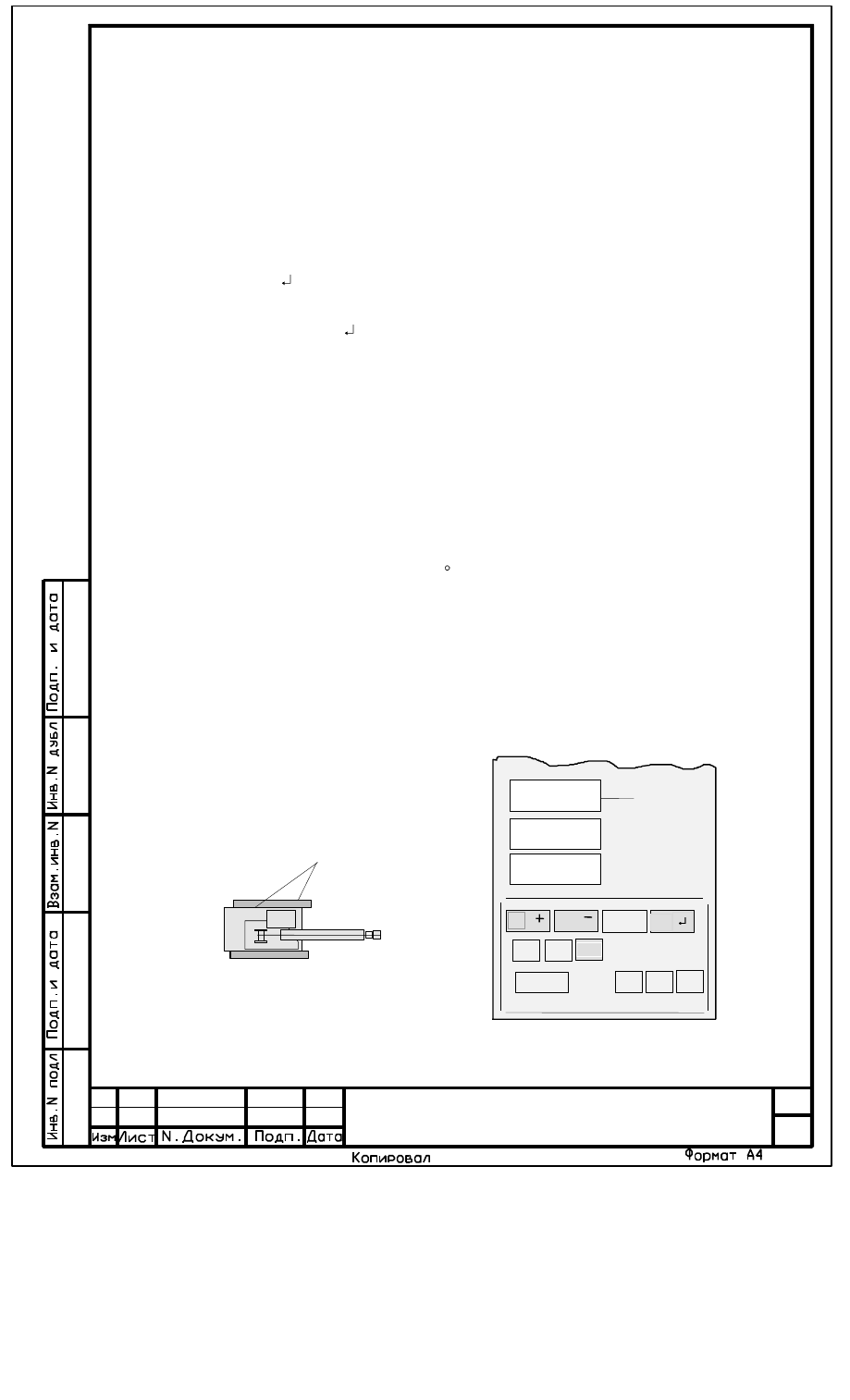

ХХХ

Рисунок 10

Рисунок 11

5,20

Н02

Не контролировать

Выбор
П

ХХХ

2,40

Н02.1

Выбор
П

Лист

ЛГФИ.408844.009-15 ИМ

4.4.5.2 Установить по рулетке с погрешностью не более 1 см значение вылета, ука-

занное в таблице 3 для данного типа крана.

Таблица 3

Кран

Вылет, м

тип

режим работы

по рулетке

устанавливаемый на среднем ИЖЦ

МГК-25.1А,

Р-00

8,61

8,83

башенное

Р-01

12,14

12,48

исполнение

Р-02

15,75

15,90

Р-03

8,74

8,95

Р-04

12,30

12,79

Р-05

15,8

15,82

Р-06

8,92

9,53

Р-07

12,72

13,27

Р-08

15,99

16,07

МГК-25.1А,

Р-00

15,5

15,47

стреловое

Р-01

15,5

15,47

исполнение

Р-02

15,0

14,97

Р-03

15,0

14,97

Р-04

14,0

13,98

Р-05

14,0

13,98

Р-06

13,0

12,99

Р-07

13,0

12,99

Р-08

12,0

11,99

Р-09

12,0

11,99

4.4.5.3 Изменяя положение датчика угла наклона стрелы, добиться отображения на

среднем ИЖЦ значения вылета, указанного в правом столбце таблицы 3 с погрешностью не
более 0,01м (см. рисунок 10) для установленного значения вылета по рулетке.

4.4.5.4 Затянуть винты крепления датчика.
4.4.6 Настройка по минимальному вылету
4.4.6.1 Опустить крюк до высоты 1,5 м от земли ( по рулетке, с погрешностью не бо-

лее 20 см).

4.4.6.2 Нажать кнопку блокировки защиты на пульте управления и установить по ру-

летке с погрешностью не более 1 см значение вылета, указанное в таблице 4 для данного
типа крана.

4.4.6.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".
4.4.6.4 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение вылета,

указанного в правом столбце таблицы 4 с погрешностью не более 0,01м (см. рисунок 11)
для установленного значения вылета по рулетке.

Лист

ЛГФИ.408844.009-15 ИМ

4.4.

6.5 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку.

4.4.6.6 Проверить совпадение показаний индикатора и рулетки в п. 4.4.5 и при их не

совпадении повторить п. 4.4.5, п. 4.4.6.

4.4.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02" (см. рисунок 10).
4.4.8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

Таблица 4

Кран

Вылет, м

тип

режим работы

по рулетке

устанавливаемый на среднем ИЖЦ

МГК-25.1А

Р-00

3,95

4,01

башенное

Р-01

5,46

5,75

Р-02

16,23

6,61

Р-03

4,34

4,28

Р-04

5,38

5,86

Р-05

6,51

6,47

Р-06

4,52

5,00

Р-07

5,93

6,6

Р-08

7,43

МГК-25.1А

Р-00

5,00

4,99

стреловое

Р-01

5,00

4,99

Р-02

5,00

4,99

Р-03

5,00

4,99

Р-04

3,80

3,79

Р-05

4,20

4,19

Р-06

3,8

3,79

Р-07

3,8

3,79

Р-08

4,4

4,49

Р-09

4,4

4,49

4.5 Настройка канала веса груза и срабатывания ограничителя

Выключить тумблер ПИТАНИЕ на пульте управления крана.
Выполнить операции по п. 4.1.2, - ОНК перейдет в рабочий режим и на индикаторах

БОДа появятся значения контролируемых параметров крана.

4.5.1 Ввод температуры окружающего воздуха
4.5.1.1 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.5.1.2 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н03" (настройка канала измерения температуры). При этом на средний ИЖЦ выдается зна-
чение измеренной температуры окружающего воздуха.

Лист

ЛГФИ.408844.009-15 ИМ

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.5.1.

3 Измерить термометром температуру окружающего воздуха.

Если величина измеренной температуры воздуха отличается от выдаваемой на

средний ИЖЦ более, чем на 3 С, нажатием кнопки 44 установить на верхнем ИЖЦ код
"Н03.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям
среднего ИЖЦ, значение температуры, равное показаниям термометра (см. рисунок 12).

4.5.1.4 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.5.1.5 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03".

ХХ

Рисунок 13 - Ввод температурного коэффициента ПрУ

-11

Н06.1

Выбор

ХХ

Рисунок 12 - Ввод температуры

-10

Н03.1

Выбор

Не контролировать

4.5.2 Занесения температурного коэффициента преобразователя усилия
4.5.4.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н06" [занесение температурного коэффициента преобразователя усилия (ПрУ)]. При этом на
средний ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Значение коэффициента указывается в первых трех позициях порядкового номера

ПрУ, нанесенного на его жгут (см. рисунок 3) и состоит из буквы обозначающей знак коэффи-
циента (П - плюс, М - минус) и двух цифр, обозначающих значение коэффициента.

Если значение температурного коэффициента, указанное на жгуте ПрУ, отличается

от значения, выдаваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ
код "Н06.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение
коэффициента для ПрУ (см. рисунок 13 для коэффициента М11), причем знак плюс на инди-
каторе не отображается, а знак минус отображается символом "

Лист

ЛГФИ.408844.009-15 ИМ

4.5.2.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.5.2.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06".

4.5.3 Настройка канала веса груза

При выполнении работ по п. 4.5.3 масса поднимаемого груза не должна отличаться

от указанных ниже номинальных значений более, чем на ±1 %, а вылет должен быть уста-

новлен по рулетке с погрешностью не более 2 см.

4.5.3.1 Развернуть стрелу в рабочую зону и на минимальном указанном в нижней

строке таблицы 5 вылете медленно поднять груз 0,1 т.

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н07"

(настройка поднимаемого груза). При этом на средний ИЖЦ выдается значение измеренной

массы груза на крюке.

Примечание - Показания нижнего ИЖЦ не контролировать.

Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение номи-

нальной массы груза на крюке с погрешностью не более 0,01т.

4.5.3.2 На максимальном вылете, указанном в верхней строке таблицы 5 для вы-

бранного режима работы, поднять грузь номинальной массы из той же таблицы

Показание на нижнем индикаторе должно иметь значение 20-30 (характеризует ме-

ханическое натяжение датчика усилия на 200-300 кгс), в противном случае изменить длину

тяги серьги преобразователя усилия и повторить п.4.5.3.1.

Опустить груз.

Медленно поднять груз.

Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.1".

Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на крюке, указанное в в верхнем столбце таблицы 5 для на-

страиваемого типа крана и режима работы.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

Повторить операции по пп. 4.5.3.1, 4.5.3.2 два - три раза.

4.5.3 Подстройка срабатывания ограничителя при работе с гуськом

Медленно поднять минимальный груз на максимальном вылете (вылет установить по

рулетке). Убедиться, что ограничитель находится в режиме работы с гуськом.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

Опустить груз.

Медленно поднять груз.

содержание .. 1 2 ..
