ОНК-140. ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА (ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ). Руководство

Лист

ЛГФИ.408844.009-68 PЭ

4.6 Установка модуля защиты от опасного напряжения

Установить МЗОН на оголовке стрелы на четыре бобышки так, чтобы продольная ось

модуля была параллельна оси стрелы.

Металлическое основание МЗОНа должно иметь надежный электрический контакт с

металло стрелы.

Выходные провода МЗОНа должны быть направлены вниз для исключения попада-

ния воды внутрь.

4.7 Подключение ограничителя к электросхеме крана

Зашунтировать электромагнитные распределители крана диодами типа Д226Б.
При подключении ограничителя необходимо руководствоваться схемой включения

ОНК на кране, приведенной на рисунке 2.

Соединить разъемы датчиков и разъем жгута цепей управления крана с разъемами

БОДа согласно маркировки последнего.

Подключить контакты цепей жгута управления БОДа к клеммной панели крана со-

гласно схеме соединений последнего.

5 Регулирование

В данном разделе описана методика регулировки ОНК после его монтажа на заводе-

изготовителе кранов, а также после ремонта ограничителя.

При эксплуатации крана необходимо пользоваться методикой подстройки ОНК, изло-

женной в разделе "Техническое обслуживание" (п. 8) руководства по эксплуатации (РЭ).

Для проведения настройки ограничителя на кране необходимы:

набор аттестованных испытательных грузов, масса которых измерена с погрешно-

стью не более 1 %;

рулетка металлическая с допустимым отклонением длины по классу точности 2 (на-

пример, ЗПК3-100АУЛ/1 ГОСТ 7502-98). Длина рулетки при измерении вылета должна быть
не менее его максимального значения вылета для данного типа крана;

термометр для измерения температуры окружающей среды (воздуха) в диапазоне

от минус 40 до плюс 40 °С с погрешностью не более ± 3 °С (например, ТЛ-15 ГОСТ 28498-90 и
СП-29 ТУ25-11-176-68).

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме

необходимо соблюдать осторожность, так как в нем разрешены все движения крана и
сигналы на останов крана по перегрузке не формируются.

Для исключения потери параметров настройки из-за сбоя настроечной памяти ОНК,

ЗАПРЕЩАЕТСЯ СНИМАТЬ И ПОДАВАТЬ ПИТАНИЕ НА ОГРАНИЧИТЕЛЬ В РЕЖИМЕ НАСТРОЙКА.

ПРИ АВАРИЙНОМ ОТКЛЮЧЕНИИ ПИТАНИЯ НАСТРОЙКУ ОНК ПО СООТВЕТСТВУЮЩЕМУ

ПОДРАЗДЕЛУ РЭ НЕОБХОДИМО ВЫПОЛНИТЬ ПОВТОРНО.

Лист

ЛГФИ.408844.009-68 PЭ

В режиме НАСТРОЙКА на ИЖЦ БОДа выдается следующая информация:

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 3);

на средний ИЖЦ - значение настраиваемого параметра;

на нижний ИЖЦ - процент использования разрядной сетки АЦП.

Таблица 3

Параметр

код

наименование

Н00

Тип крана

Н01

Длина стрелы

Н02

Вылет стрелы

Н03

Температура окружающего воздуха *

Н04

Температурный коэффициент ухода нуля штокового датчика давления

Н05

Давление в штоковой полости

Н06

Температурный коэффициент ухода нуля поршневого датчика давления

Н07

Масса поднимаемого груза

Н08

Масса груза при работе с гуськом

Н15

Установка режима работы с модулем защиты от опасного напряжения

-------------------------

)

Используется для автоматической корректировки температурного ухода нуля датчиков давления

При отображении на верхнем ИЖЦ кода "НХХ" (Х – целое число от 0 до 9) возможен

только контроль настраиваемого параметра, а также переход (путем нажатия кнопки ВЫБОР

"П") к просмотру следующего параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.

При коде "НХХ.1" производится установка максимального значения параметра и его

занесение в память ОНК.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

Лист

ЛГФИ.408844.009-68 PЭ

5.1 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан во

включенном состоянии не менее 5 мин.

Установить кран на опоры.

Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и пе-

реключателю РАБОТА - НАСТРОЙКА (см. рисунок 11).

R1 "П"

R2 "Ш"

Переключатель

РАБОТА-НАСТРОЙКА

Установка нуля

штокового ПрД

Плата

Установка нуля

поршневого ПрД

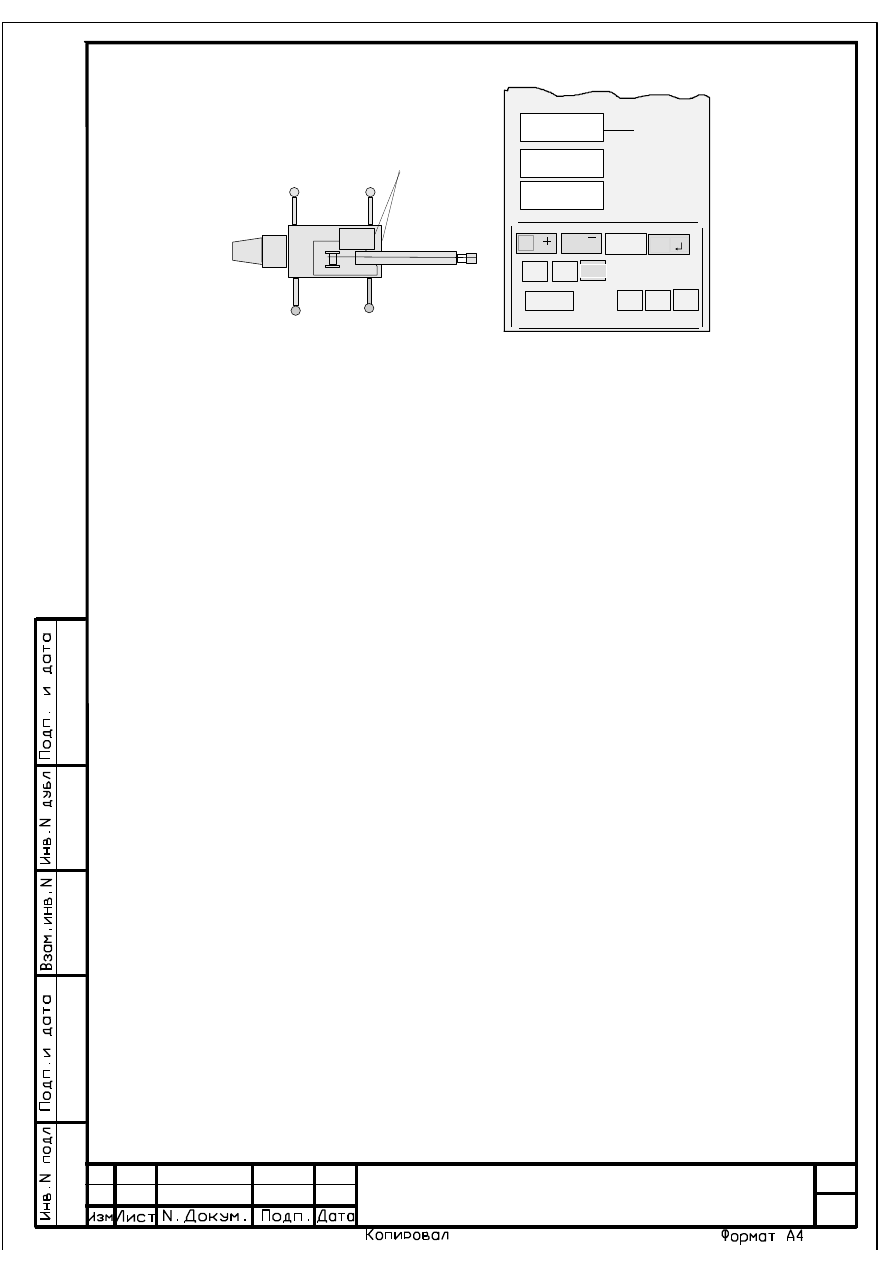

Рисунок 11

Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

Включить тумблер подачи питания в цепи управления крана.

Проконтролировать загорание индикатора ВКЛ на передней панели БОДа (см. рису-

нок 4), прохождения теста самоконтроля и последующий переход ОНК в рабочий режим.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности (сообщение вида "E XX", где Х - целое число от 0 до 9) составной части

ограничителя или ее цепей (см. таблицу 6), устранить неисправность в соответствии с реко-

мендациями таблицы 6.

Если после прохождения теста на верхний ИЖЦ выдается код "Е 30" или код "Е 31",

необходимо ввести режим работы крана, выполнив операции по п. 7.3.2.

После перехода ограничителя в рабочий режим на ИЖЦ БОДа должны отображаться

текущие значения контролируемых параметров крана.

Ввести режим работы крана: основная стрела на выдвинутых опорах, запасовка рав-

на максимальной.

5.2 Настройка канала датчика поворота платформы (азимута)

Подать питание на ограничитель

Развернуть стрелу крана на 180 по часовой стрелке относительно кабины (см. ри-

сунки 12, 13) таким образом, чтобы линия передней стенки кабины была параллельна линии

среза настила шасси.

Лист

ЛГФИ.408844.009-68 PЭ

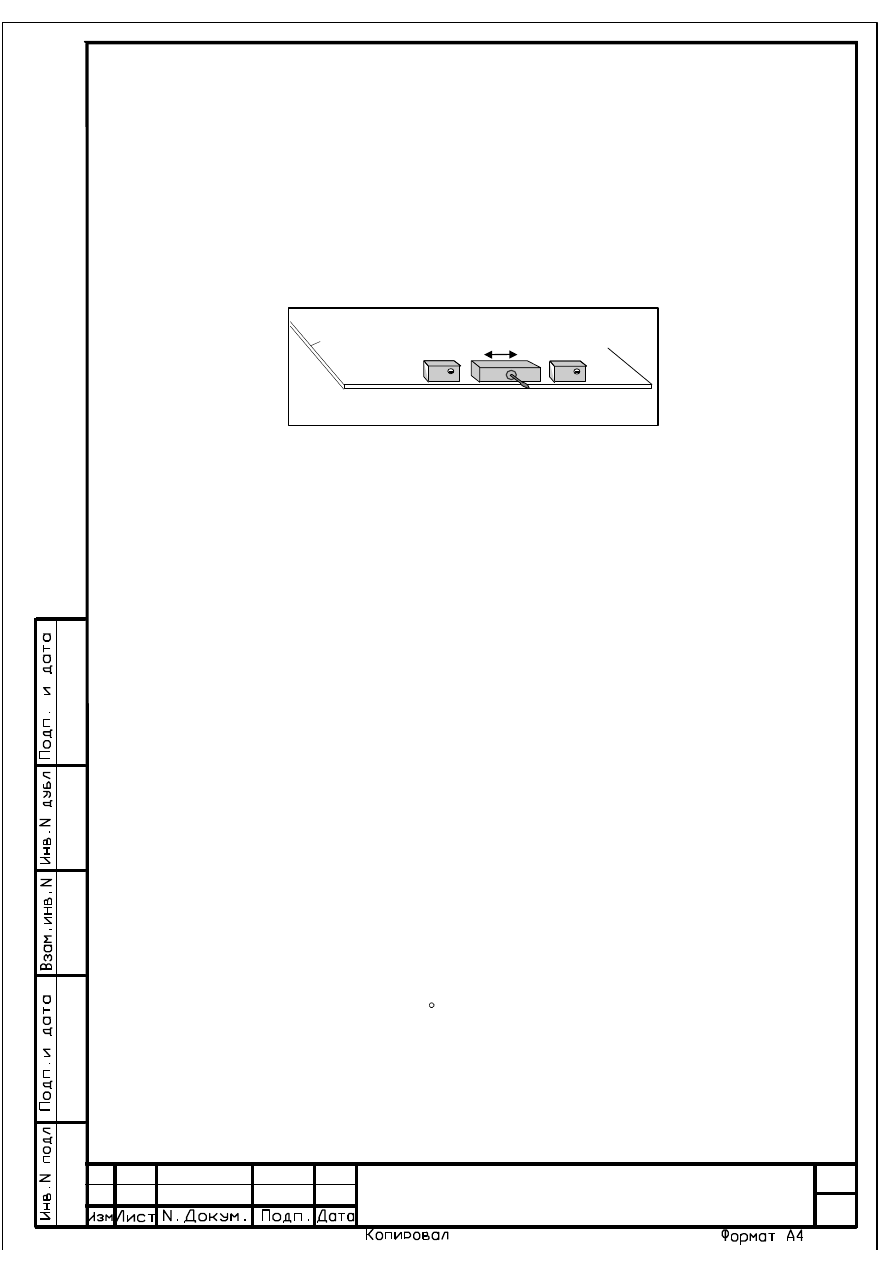

Рисунок 12

Рисунок 13

180.0

ТЕСТ

опр

ХХ

Линии должны быть

параллельны

Нажать кнопку ТЕСТ.

После прохождения теста на среднем ИЖЦ появится имя параметра "AL" (альфа).

Нажимая кнопку "+" (37), добиться отображения на среднем ИЖЦ параметра "GA"

(гамма). При этом на нижний ИЖЦ должен выдаваться угол поворота платформы относи-

тельно кабины машины (в градусах) по часовой стрелке.

Вращая ведущую шестерню датчика азимута (ДА) на оси крана, установить на ниж-

нем ИЖЦ значение 180.0 с погрешностью не более ± 1°.

Застопорить гайкой 4 ведущую шестерню датчика (см. рисунок 6).

Если в комплект поставки ОНК входит датчика угла (ДУГ), необходимо путем враще-

ния оси датчика установить на нижнем ИЖЦ значение (180.0±1), после чего застопорить ось

датчика винтом 2 (см. рисунок 7).

Нажать кнопку ТЕСТ для выхода в рабочий режим.

5.3 Ввод кода программы (типа крана)

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем индикаторе код "Н00" (индика-

ция типа крана).

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1" (см. рисунок 14). При этом на

средний ИЖЦ выдается код типа крана в соответствии с таблицей 4.

Показания нижнего ИЖЦ не контролировать.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

Лист

ЛГФИ.408844.009-68 PЭ

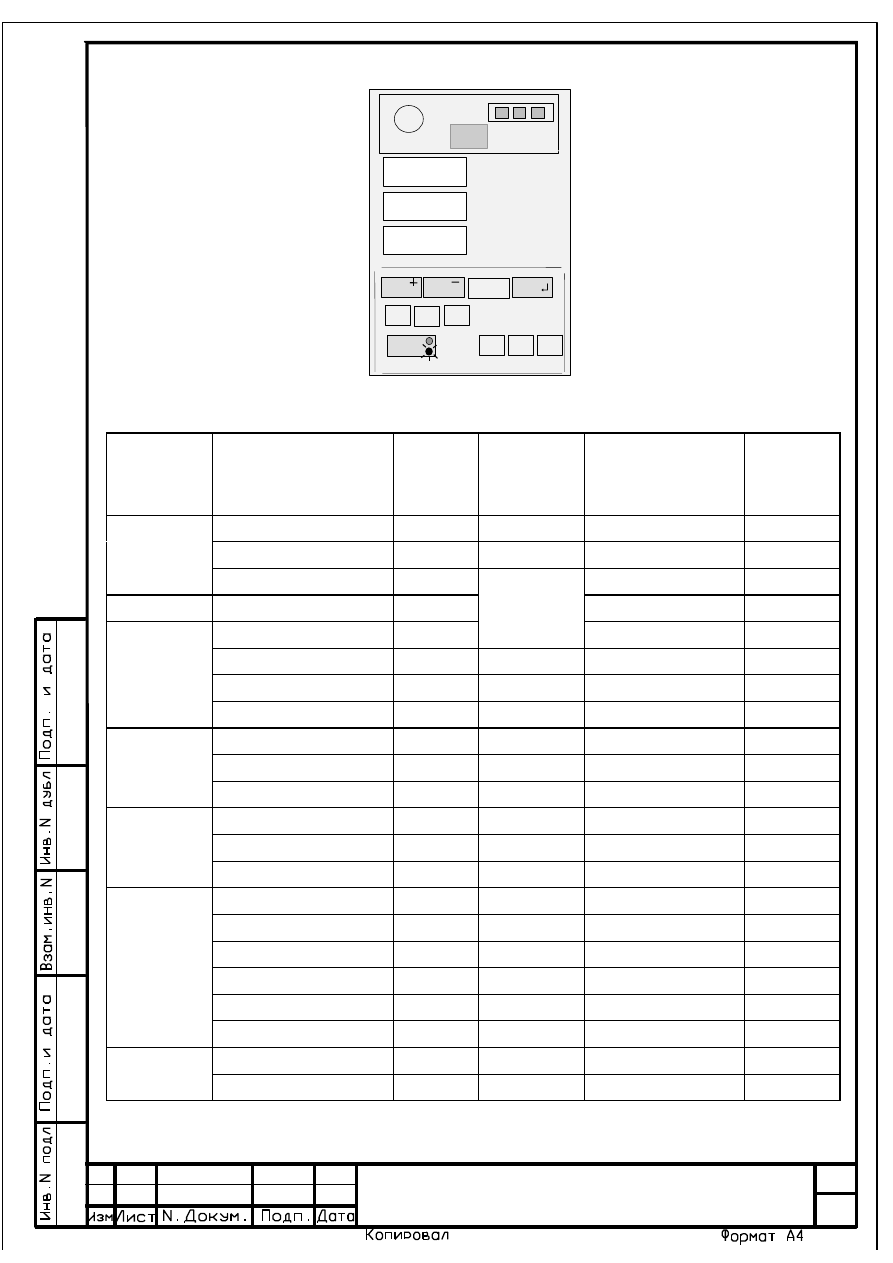

Таблица 4

Модифи-

кация

ОНК-140

Тип крана

Код ти-

па кра-

на

Модифи-

кация

ОНК-140

Тип крана

Код типа

крана

КС-45715

ОНК-140-58 КС-2573

ОНК-140-69 LTM 1050-4

КС-55719Е, КС-55719Е1

ОНК-140-70

NK-200-3S

ОНК-140-62 KR-500S

ОНК-140-71

HC-400,

ОНК-140-64 NK 750YS-L

RT95

TG 700ZG (

МКТТ63)

AS-265S

МКАТ-40

ОНК-140-81

КС-45719-5А

RT-745

ОНК-140-65 DS 281 T

КШТ 50.01

FAUN 27

ОНК-140-66 КН-180-3

РН-790-ТС

ОНК-140-67

А 351 NS ЛОКОМО

ТL 986

03, 07

NK 200 S-2

RT 640 S

NK-300S

ОНК-140-68 КС-6476-1

Bendine DELTA-16

ХХ

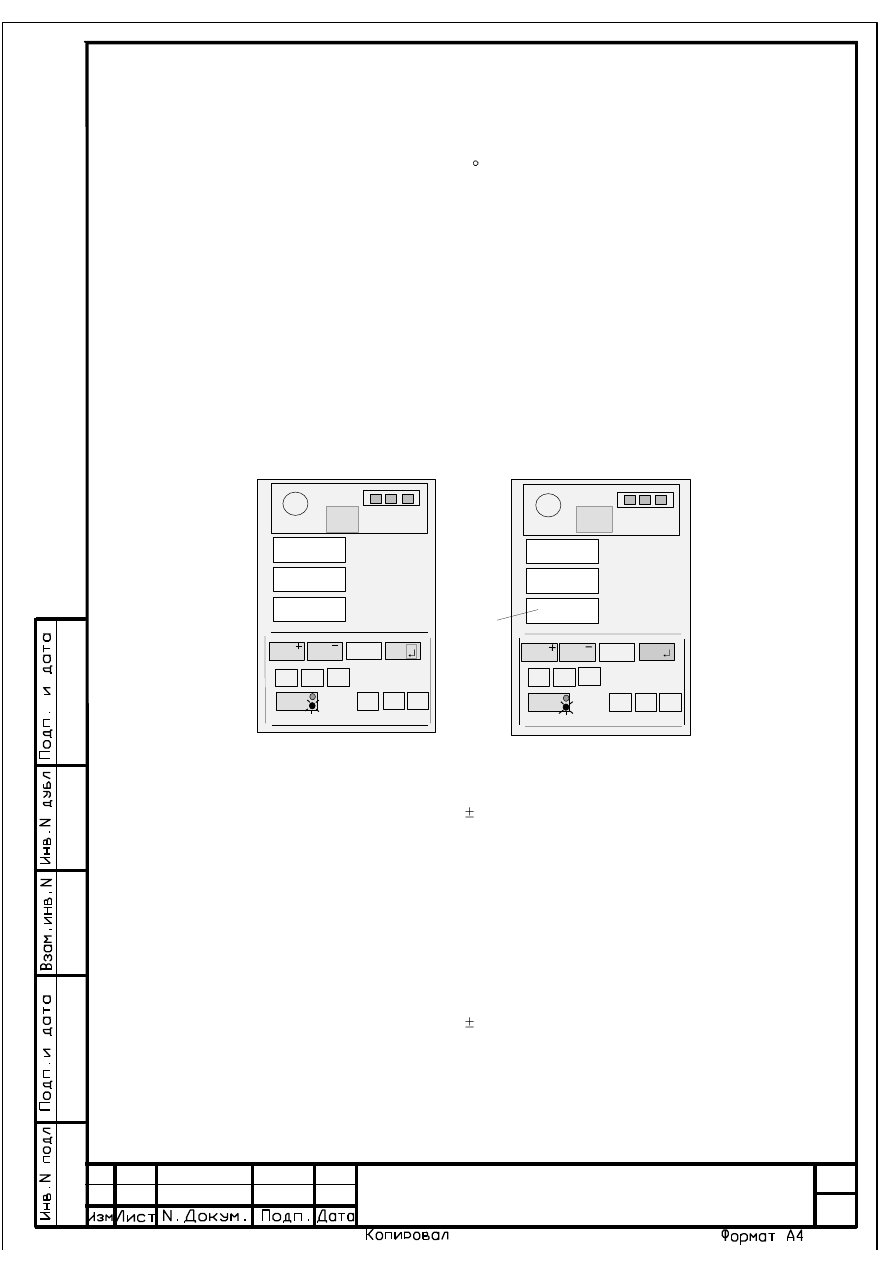

Рисунок 14

Н00.1

Выбор

П"

Лист

ЛГФИ.408844.009-68 PЭ

Кнопками "+" (37), "-" (38) установить на среднем ИЖЦ код крана.

Нажать кнопку " " (40).

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00" и проконтролировать пра-

вильность его ввода.

Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

5.4 Настройка канала длины стрелы

Настройку производить без груза.

Подать питание на ограничитель.

Развернуть стрелу в рабочую зону.

Выдвинуть стрелу полностью, затем полностью втянуть стрелу.

Проконтролировать равномерность намотки троса на барабан.

Если трос наматывается не равномерно, изменить угол наклона барабана к стреле

путем подкладывания шайб под винт 2 крепления датчика к стреле (см. рисунок 9).

Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

Втянуть стрелу полностью.

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ сообщения

"Н01" (настройка длины стрелы). При этом на ИЖЦ выдаются:

на средний ИЖЦ - значение измеренной длины стрелы;

на нижний - процент использованного диапазона сопротивления датчика. При пол-

ностью втянутой стреле он должен быть равен 5 2.

Если число на нижнем индикаторе не укладывается в диапазон 3-7, необходимо:

для грубого увеличения числа - повернуть барабан на 1 оборот и навернуть на него

провисший трос;

для уменьшения числа - снять с барабана один виток троса.

Для более точного изменения числа нужно открепить трос с оголовка стрелы и, вытя-

гивая или отпуская трос, получить необходимое число, затем закрепить трос на оголовке.

При исправном датчике указанное выше число должно получаться при начальной за-

крутке пружины барабана на 4-5 оборотов от свободного состояния.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

Лист

ЛГФИ.408844.009-68 PЭ

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.0" (см. рисунок 15).

Нажать кнопку " " (40).

Полностью выдвинуть стрелу.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.1" (см. рисунок 16).

Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение максимальной

длины стрелы для настраиваемой модификации ограничителя.

Примечание - Если удерживать кнопку в нажатом состоянии более 5 с, то изменение числа

происходит автоматически.

Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой сигнал,

отпустить кнопку (см. рисунок 16).

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01" и проконтролировать пра-

вильность его ввода.

Установить переключатель в боковом окне БОДа в положение РАБОТА.

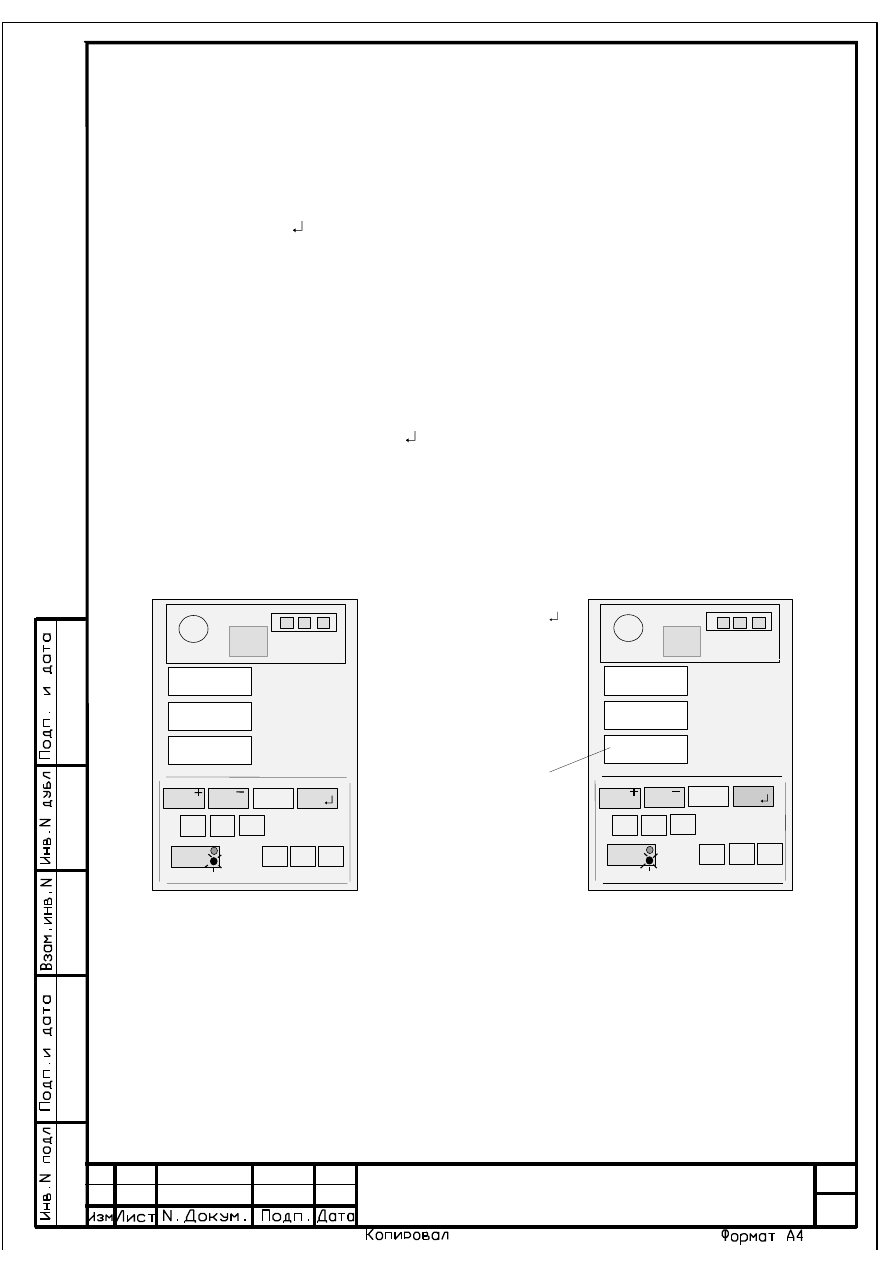

Рисунок 16

Рисунок 15

Не контролировать

После нажатия на кнопку " "

(40) на индикаторе отобразится

минимальная для данного крана

длина стрелы и занесется в па-

мять ограничителя

0005

8.00

Н01.0

Выбор

ХХХ

14.00

Н01.1

Выбор

5.5 Настройка канала вылета стрелы

Настройку канала вылета проводить только после выполнения операций по п. 5.4.

Подать питание на ограничитель.

Полностью втянуть стрелу.

Установить переключатель в боковом окне БОДа в положение РАБОТА.

Лист

ЛГФИ.408844.009-68 PЭ

Нажать кнопку ТЕСТ. После прохождения теста на среднем индикаторе появится со-

общение "AL" (альфа), на нижнем - угол наклона стрелы.

Установить стрелу крана под углом 45 по показаниям на нижнем индикаторе.

Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

Нажимая кнопку ВЫБОР "П" (36), установить на верхнем ИЖЦ код "Н02" (индикация

вылета стрелы, см. рисунок 17).

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

ХХХ

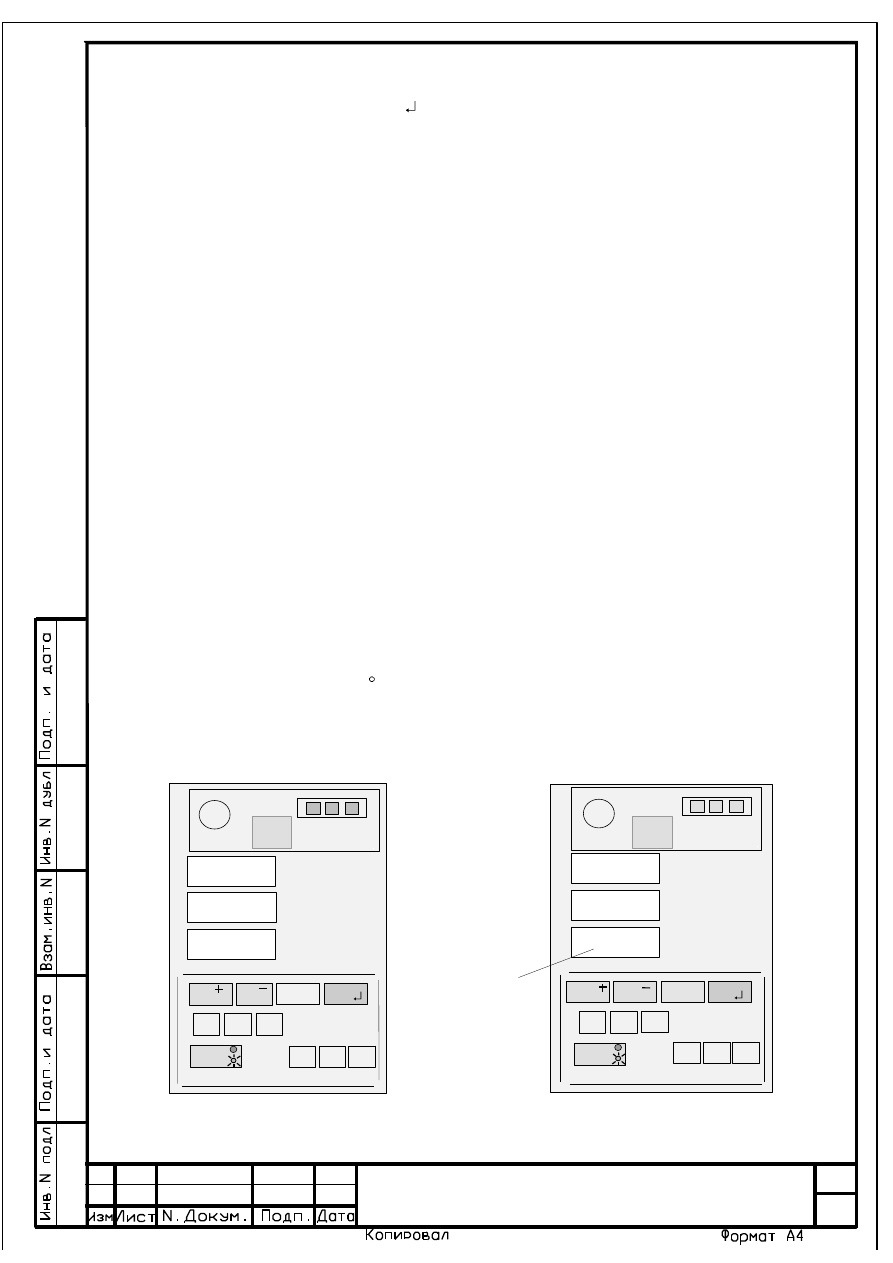

Рисунок 17

5,20

Н02

Выбор
П

Рисунок 18

Не контро-

лировать

ХХХ

2,40

Н02.1

Выбор
П

Опустить крюк до высоты приблизительно 1,5 м от земли.

Измерить по рулетке с погрешностью 1 см значение вылета стрелы.

Изменяя положение датчика угла наклона стрелы, добиться отображения на среднем

ИЖЦ значения вылета на один сантиметр больше измеренного значения вылета по рулетке.

Затянуть винты крепления датчика.

Поднять стрелу на максимально возможный угол.

Опустить крюк до высоты приблизительно 1,5 м от земли.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".

Измерить по рулетке с погрешностью 1 см значение вылета стрелы.

Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение вылета на два

сантиметра больше измеренного значения вылета по рулетке.

Лист

ЛГФИ.408844.009-68 PЭ

Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой сигнал,

отпустить кнопку (см. рисунок 18).

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02" и проконтролировать пра-

вильность его ввода.

Установить переключатель в боковом окне БОДа в положение РАБОТА.

5.6 Настройка канала веса груза и срабатывания ограничителя

5.6.1 Ввод температуры окружающего воздуха

Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н03"

(настройка канала измерения температуры). При этом на средний ИЖЦ выдается значение

измеренной температуры окружающего воздуха.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

Измерить термометром температуру окружающего воздуха.

Если величина измеренной температуры воздуха отличается от выдаваемой на

средний ИЖЦ более, чем на 3 С, нажатием кнопки 44 установить на верхнем ИЖЦ код

"Н03.1"(см. рисунок 19), а затем, нажимая кнопки "+" (37) и "-" (38), установить, контролируя по

показаниям среднего ИЖЦ, значение температуры, равное показаниям термометра.

ХХ

Рисунок 20 - Ввод температурного коэффициента

-11

Н06.1

Выбор

ХХ

Рисунок 19 - Ввод температуры

-10

Н03.1

Выбор

Не контролировать

Лист

ЛГФИ.408844.009-68 PЭ

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03" и проконтролировать пра-

вильность его ввода.

5.6.2 Занесение коэффициента штокового преобразователя давления

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н04"

(занесение температурного коэффициента штокового ПрД). При этом на средний ИЖЦ выда-

ется значение коэффициента, занесенное ранее в память ОНК.

Значение коэффициента указывается в первых трех позициях порядкового номера

ПрД, нанесенного на его жгут (см. рисунок 8) и состоит из буквы, обозначающей знак коэффи-

циента (П - плюс, М - минус) и двух цифр, обозначающих значение коэффициента.

Примечание - Число в двух последних разрядах номера штокового ПрД имеет большее значе-

ние по сравнению с аналогичным числом номера поршневого ПрД.

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н04.1", а

затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициен-

та для штокового ПрД (см. рисунок 20 для коэффициента М11), причем знак плюс на индика-

торе не отображается, а знак минус отображается символом " - ".

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н04" и проконтролировать пра-

вильность его ввода.

5.6.3 Настройка канала давления в штоковой полости

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н05"

(настройка канала штокового давления). При этом на средний ИЖЦ выдается текущее значе-

ние давления в штоковой полости гидроцилиндра подъема стрелы.

Примечание - Показания нижнего ИЖЦ не контролировать.

Опустить груз на землю, положить стрелу на опорную стойку, заглушить двигатель

крана и вывернуть преобразователь давления из штоковой полости.

Вращая винт регулировочного резистора R2, установить на среднем ИЖЦ значение

давления в штоковой полости равным 0-0,1.

Ввернуть преобразователь давления в штоковую полость.

Запустить двигатель крановой установки.

Лист

ЛГФИ.408844.009-68 PЭ

5.6.4 Занесения коэффициента поршневого преобразователя давления

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н06"

(занесение температурного коэффициента поршневого ПрД). При этом на средний ИЖЦ вы-

дается значение коэффициента, занесенное ранее в память ОНК.

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н06.1", а

затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициен-

та для поршневого ПрД по методике, изложенной в п. 5.6.2.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06" и проконтролировать пра-

вильность его ввода.

5.6.5 Настройка канала веса груза

ПРИ ВЫПОЛНЕНИИ РАБОТ ПО П. 5.6.5 МАССА ИСПЫТАТЕЛЬНЫХ ГРУЗОВ НЕ ДОЛЖНА ОТ-

ЛИЧАТЬСЯ ОТ УКАЗАННЫХ НИЖЕ ЗНАЧЕНИЙ БОЛЕЕ ЧЕМ НА 1 %.

ИСПЫТАТЕЛЬНЫЕ ГРУЗЫ ДОЛЖНЫ БЫТЬ АТТЕСТОВАНЫ.

ВЫЛЕТ ДОЛЖЕН БЫТЬ УСТАНОВЛЕН ПО РУЛЕТКЕ С ПОГРЕШНОСТЬЮ НЕ БОЛЕЕ 2 СМ.

5.6.5.1 Развернув стрелу в рабочую зону, установить минимальный вылет.

Медленно поднять груз массой 0,1 т.

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н07"

(настройка поднимаемого груза). При этом на средний ИЖЦ выдается текущее значение мас-

сы груза на крюке.

Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

груза на крюке.

5.6.5.2 Полностью выдвинув стрелу, установить значение вылета на один метр

меньше максимального значения для данной длины стрелы.

На установленном вылете поднять груз номинальной массы согласно грузовой харак-

теристики на кран.

Нажимая кнопку 44, добиться отображения на верхнем ИЖЦ кода "Н07.1".

Лист

ЛГФИ.408844.009-68 PЭ

Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на крюке.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

5.6.5.3 Повторить операции по пп. 5.6.5.1, 5.6.5.2 два раза.

5.6.5.4 Полностью втянуть стрелу.

На вылете, соответствующем максимальной грузоподъемности, поднять груз макси-

мально-допустимой массы и убедиться, что показания среднего индикатора отличаются от

массы реально поднимаемого груза не более чем на ±5 %.

Допускается, при необходимости, незначительная (в пределах 3 %) корректировка

массы груза, отображаемой на среднем индикаторе, кнопками "+" (37) и "-" (38) .

5.6.5.5 Полностью выдвинуть стрелу.

Установить по рулетке максимальное (или близкое к максимальному) значение выле-

та согласно грузовой характеристике на кран.

Подняв груз номинальной массы, соответствующий установленному вылету, убе-

диться, что показания среднего индикатора отличаются от массы реально поднимаемого гру-

за не более чем на ±5 %.

Допускается, при необходимости, незначительная (в пределах 1-2 %) корректировка

массы груза, отображаемой на среднем индикаторе, резистором R1.

Примечание - Возможна подстройка значения массы груза при работе крана с гуськом, если

таковой имеется, в настройке "Н08.1" (без изменения значения груза в основном режиме)

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н07" и проконтролировать пра-

вильность его ввода.

Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

5.7 Установка режима работы МЗОНа

Нажимая кнопку ВЫБОР "П" (36), добиться отображения на верхнем ИЖЦ кода "Н15"

(занесение признака наличия в составе ОНК модуля защиты от опасного напряжения). При

этом на средний ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Нажатием кнопки 44 установить на верхнем ИЖЦ код "Н15.1".

Нажимая кнопки "+" (37) и "-" (38), установить на среднем индикаторе БОДа требуе-

мое значение коэффициента:

Лист

ЛГФИ.408844.009-68 PЭ

0, если МЗОН не входит в комплект поставки ОНК;

1, если в комплект поставки ОНК входит модуля защиты МЗОН-1-1;

2 , если в комплект поставки ОНК входит модуля защиты МЗОН-1.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тит кнопку. После этого на средний ИЖЦ выдается значение введенного коэффициента.

Установить переключатель в боковом окне БОДа в положение РАБОТА.

5.8 Занесение даты установки ограничителя на кран

ВНИМАНИЕ! ОПЕРАЦИИ ПО П. 5.8 ПРОИЗВОДИТЬ ТОЛЬКО ПРИ УСТАНОВКЕ ИЛИ ЗАМЕ-

НЕ ОГРАНИЧИТЕЛЯ НА КРАНЕ.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

Нажать и отпустить кнопку ЧАСЫ (42).

При этом на ИЖЦ выдается дата установки

ограничителя на кран:

на средний ИЖЦ - число и месяц (число отображается в двух старших - левых - раз-

рядах индикатора);

на нижний ИЖЦ - год.

Последовательным нажатием кнопки 42 выбрать параметр (число, месяц или год),

подлежащий корректировке, и с помощью кнопок "+" (37) и "-" (38) откорректировать значение

даты установки ограничителя на кран.

Нажать на время 1 с кнопку " ".

Установить переключатель в боковом окне БОДа в положение РАБОТА.

6 Комплексная проверка

Поочередно поднять максимально допустимые (в соответствие с грузовой характери-

стикой крана) грузы на минимальном и максимальном вылетах.

Ограничитель не должен сработать (должен разрешить подъем этих грузов). При

этом значения величины индицируемого вылета не должно отличаться от измеренного рулет-

кой более чем на 20 см.

Увеличить массу поднимаемых грузов на 10 %, поочередно поднять их.

Ограничитель должен сработать (должен запретить подъем этих грузов). При этом

должны зажечься желтый ("90 %") и красный (СТОП) индикаторы и заблокированы (запреще-

ны) все движения крана.

Лист

ЛГФИ.408844.009-68 PЭ

Примечание - Допускается добиваться срабатывания ограничителя ОНК-140-ХХ путем уве-

личения вылета стрелы.

Сдачу смонтированного, состыкованного и настроенного ограничителя грузо-

подъемности ОНК-140-ХХ осуществлять по разделу паспорта крана "Приемка (проверка

настройка) приборов безопасности".

7 Использование по назначению

ВНИМАНИЕ! В ОНК УСТАНОВЛЕНА ТЕЛЕМЕТРИЧЕСКАЯ ПАМЯТЬ, ФИКСИ-

РУЮЩАЯ РАБОЧИЕ ПАРАМЕТРЫ, УКАЗАННЫЕ В П. 1.2.3, В ТЕЧЕНИЕ ЧЕТЫРЕХ ПО-

СЛЕДНИХ ЧАСОВ РАБОТЫ КРАНА, А ТАКЖЕ СТЕПЕНЬ НАГРУЗКИ КРАНА В ТЕЧЕНИЕ

ВСЕГО СРОКА СЛУЖБЫ ПОСЛЕДНЕГО.

.1 Эксплутационные ограничения (Меры безопасности)

Ограничитель не содержит источников опасности для обслуживающего персонала

и при его эксплуатации необходимо руководствоваться "Правилами устройства и безопас-

ной эксплуатации грузоподъемных кранов" Госгортехнадзора России (ПБ 10-382-00).

ПРИ ПРОВЕДЕНИИ СВАРОЧНЫХ РАБОТ НА КРАНЕ ОНК ДОЛЖЕН БЫТЬ ОБЕСТОЧЕН.

Наличие ограничителя на кране не снимает ответственности с крановщика в случае

опрокидывания или поломки узлов крана.

ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ НАСТРОЙКУ И РЕГУЛИРОВКУ ОНК НА КРАНЕ

ЛИЦАМ, НЕ ИМЕЮЩИМ СПЕЦИАЛЬНОЙ ПОДГОТОВКИ И УДОСТОВЕРЕНИЯ НА ПРА-

ВО ПРОВЕДЕНИЯ УКАЗАННЫХ РАБОТ.

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ОГРАНИЧИТЕЛЯ С ПОВРЕЖДЕННЫМИ

ПЛОМБАМИ.

7.2

Подготовка изделия к использованию

Схема включения ограничителя на кране приведена на рисунке 2.

Перед включением ограничителя необходимо изучить назначение элементов индика-

ции и органов управления на передней панели БОДа (см. рисунок 4 и п. 2.1.4).

При работе с ограничителем необходимо помнить:

Лист

ЛГФИ.408844.009-68 PЭ

РАБОТА КРАНА НАД КАБИНОЙ ЗАПРЕЩЕНА (если это предусматривается гру-

зовой характеристикой крана), при этом горят индикаторы СТОП и НОРМА, мигают индикато-

ры ограничений ПОВОРОТ ВПРАВО (31) и ПОВОРОТ ВЛЕВО (32) и звучит звуковой сигнал.

Для вывода стрелы в рабочую зону необходимо нажать кнопку блокировки коорди-

натной защиты на пульте управления крана.

При полностью втянутой стреле и массе груза на крюке менее 1 т аварийная сигнали-

зация не включается (для облегчения укладки стрелы в транспортное положение);

при больших углах наклона стрелы дается предупреждение о приближении к макси-

мально допустимому углу наклона (когда гидроцилиндр подъема стрелы полностью выдви-

нут) миганием индикатора ограничения по высоте ПОТОЛОК (30). При срабатывании ОНК на

этих углах (горят индикаторы СТОП и НОРМА) необходимо нажать (для снятия координатной

защиты) кнопку на пульте управления краном и опустить стрелу;

ПРИ ПОПЫТКЕ ОПУСТИТЬ СТРЕЛУ НА УГОЛ, МЕНЬШИЙ УГЛА НАКЛОНА, СООТВЕТСТ-

ВУЮЩЕГО МАКСИМАЛЬНОМУ ВЫЛЕТУ, ЗАПРЕЩАЮТСЯ ВСЕ ДВИЖЕНИЯ КРАНА

горят индика-

торы СТОП и НОРМА, мигает индикатор СТЕНА (31) координатной защиты и дальнейшая

работа возможна только с нажатой кнопкой на пульте управления краном;

ПРИ ОТКАЗЕ ДАТЧИКОВ РАБОТА КРАНА ЗАПРЕЩАЕТСЯ

(блокируются все движения

крана);

ограничитель не имеет собственного переключателя для подачи напряжения пита-

ния. Включение ОНК производится тумблером на пульте крана одновременно с включением

приборов в кабине. О включении ограничителя свидетельствует загорание индикатора ВКЛ

(индикатор 5 на рисунке 4) на передней панели БОДа.

Если включение ОНК производится при температуре менее минус 10 С, включается

обогрев ИЖЦ, о чем свидетельствует загорание индикатора ТС (4).

Если ОНК эксплуатируется при температурах ниже минус 30°С, то выдача информа-

ции на ИЖЦ начнется после их прогрева в течение 5 мин.

7.3 Использование изделия

7.3.1 Включение ОНК

Включить тумблер подачи питания в цепи управления крана.

Лист

ЛГФИ.408844.009-68 PЭ

Проконтролировать загорание индикатора ВКЛ на передней панели БОДа, прохожде-

ния теста самоконтроля и последующий переход ОНК в рабочий режим.

Примечания

1 После прохождения теста индикации ограничитель перейдет в рабочий режим.

При появлении на верхнем ИЖЦ кодов "Е 30" (сбой введенного режима работы опорного

контура) или "Е31" (сбой введенной запасовки ) выполнить операции по п. 7.3.2.

2 При появлении во время работы крана на верхнем ИЖЦ кода "Е 11" (оголовок стрелы с ан-

тенной находится в зоне воздействия напряжения ЛЭП) выполнить операции по п. 7.3.4, 7.3.5.

ОНК-140. ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА (ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ). Руководство - часть 34
