ОНК-140. ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА (ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ). Руководство

Лист

ЛГФИ.408844.009-40 PЭ

Кроме ОМК, на плате контроллера (МК) размещены:

блок телеметрической памяти;

два силовых ключа управления исполнительными механизмами крана;

входные усилители преобразователей усилия;

защитные диоды;

настроечное ОЗУ для хранения параметров настройки конкретной модели крана.

Функционирование ограничителя полностью определяется программой, записанной в

ПЗУ МК, и заключается в преобразовании сигналов с аналоговых датчиков в цифровой код,

выполнении необходимых математических расчетов, отображении в цифровой форме рас-

считанных значений параметров и формировании выходных сигналов управления исполни-

тельными реле.

2.1.4 МИ предназначен для отображения в цифровом виде рабочих параметров (на

двух ИЖЦ) и режимов работы (светодиодные индикаторы) крана, выдачи предупреждающего

об опасности звукового сигнала и ввода режимов работы крана.

На плате МИ размещена также схема управления обогревом, которая включает по-

догреватели под ИЖЦ при температуре менее минус 10 С.

Плата МИ крепится к лицевой панели БОДа.

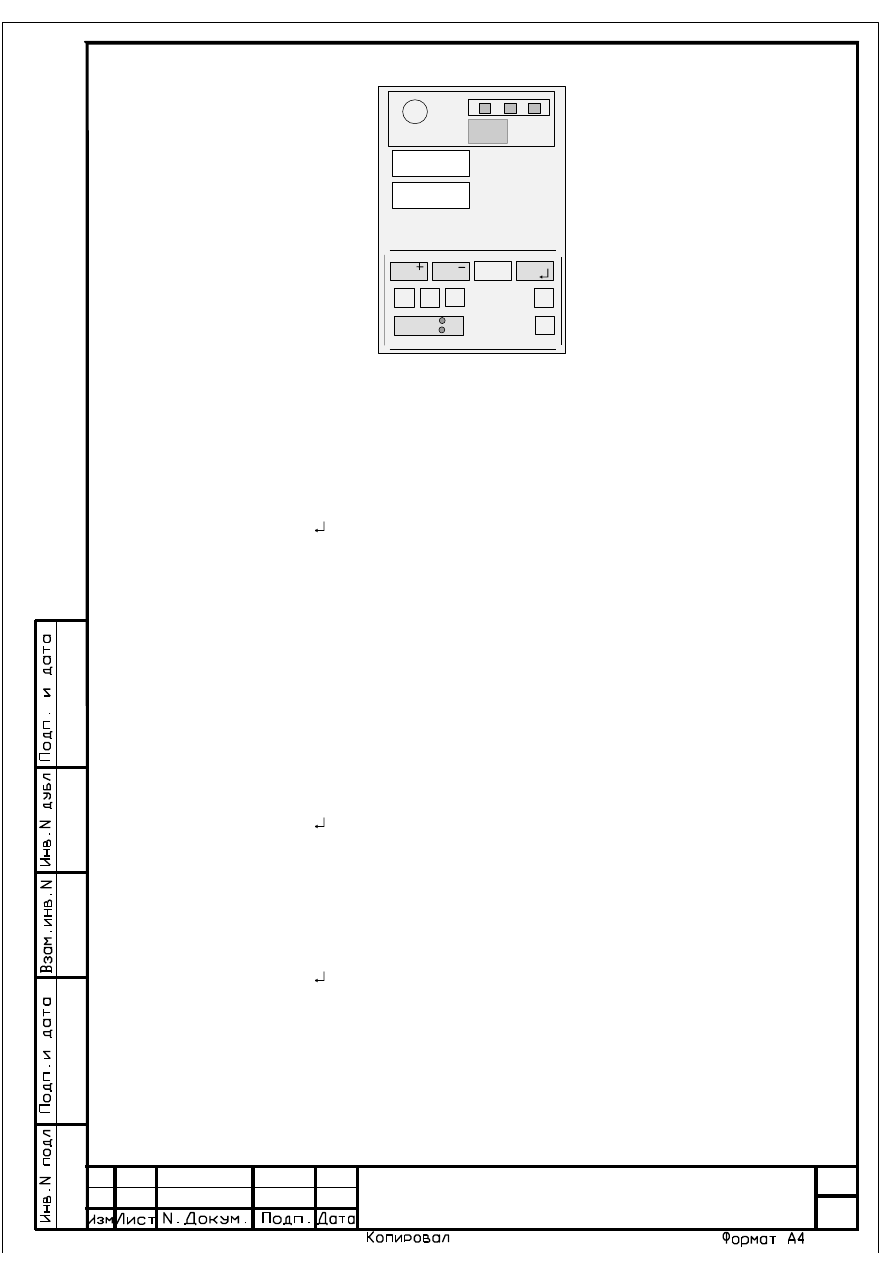

Назначение элементов индикации и органов управления лицевой панели показано на

рисунке 4 и приведено ниже.

Зеленый индикатор НОРМА (1) указывает, что кран работает с нагрузкой, безопас-

ной для его конструкции.

Желтый индикатор ВНИМАНИЕ (или "90 %"; 2) указывает, что нагрузка крана по

массе поднимаемого груза составляет более 90 % от максимально допустимой величины.

Красный индикатор СТОП (3) сигнализирует о нахождении крана в опасной зоне

(превышение допустимого значения грузового момента), при которой фактическая нагрузка

достигает более 110 %.

Индикаторы жидкокристаллические цифровые (ИЖЦ) предназначены для ото-

бражения рабочих параметров крана.

В зависимости от выбранного режима индикации (включен индикатор "М1, М2" или

"Q1, Q

2") на ИЖЦ выдаются значения следующих параметров:

на верхний индикатор - степень загрузки основной - главной - лебедки крана М1 от-

носительно максимальной грузоподъемности (в процентах) или масса груза Q1 (в тоннах),

поднимаемая главной лебедкой;

на нижний индикатор - степень загрузки вспомогательной лебедки крана М2 относи-

тельно максимально допустимой (в процентах) или масса груза Q2 (в тоннах), поднимаемая

вспомогательной лебедкой.

Лист

ЛГФИ.408844.009-40 PЭ

Последовательным нажатием кнопки ВЫБОР П производится выбор номера на-

страиваемого параметра в режиме НАСТРОЙКА.

Кнопками "+" (1) и "-" (2) в режимах ТЕСТ и НАСТРОЙКА производится увеличение

("+") или уменьшение ("-") номера параметра, выдаваемого на индикацию, и его величины, а

также занесение их значений в настроечную память с помощью кнопки " " (4, - ввод).

Кнопкой "

☼

" (

ПОДСВЕТКА, 5) производится включение и выключение (при повтор-

ном нажатии кнопки) ламп подсветки индикаторов ИЖЦ в темное время суток.

Кнопка ЧАСЫ (6) обеспечивает выдачу на верхний и нижний индикаторы БОДа зна-

чений параметров, хранимых в регистраторе параметров [блоке телеметрической памяти

(БТП)] блока обработки данных.

Тип выдаваемого для отображения на ИЖЦ параметра БТП зависит от числа нажатий

на кнопку ЧАСЫ:

одно нажатие - дата установки ОНК на кран;

два нажатия - наработка (моточасы работы) крана;

три нажатия - характеристическое число N (приведенная наработка крана за сум-

марное число циклов С его нагружения), по величине которого судят о степени износа крана.

Примечания

1 Время между двумя последовательными нажатиями кнопки не должно превышать 5 с.

2 По истечении 5 с после нажатия кнопки происходит автоматическое выключение режима

индикации времени.

Кнопкой ТЕСТ (7) производится включение режима тестирования ОНК, при котором

на всех ИЖЦ перебираются цифры от 9 до 1, затем поочередно группами (слева - направо,

сверху - вниз) зажигаются единичные индикаторы, используемые в данной модификации ог-

раничителя.

После прохождения теста на верхний ИЖЦ выдается наименование параметра, а на

нижний ИЖЦ - величина одного из следующих параметров [Выбор одного из этих параметров

осуществляется нажатием кнопок "+" (1) и " - " (2)]:

G1 -

усилие на преобразователь ПрУ главной лебедки, кгс;

G2 -

усилие на преобразователь ПрУ вспомогательной лебедки, кгс;

t -

температура окружающего воздуха, С.

Повторное нажатие на кнопку ТЕСТ переводит ограничитель в рабочий режим.

Коды неисправностей ограничителя приведены в таблице 4.

Каждое нажатие на кнопку смены индикации (8) приводит к смене группы парамет-

ров обозначены на лицевой панели синим ("М1, М2") и желтым ("Q1, Q2") цветом , выдавае-

мых для отображения на ИЖЦ. При этом группа индицируемых параметров указывается од-

ним из включенных индикаторов ("М1, М2" или "Q1, Q2").

Лист

ЛГФИ.408844.009-40 PЭ

2.2 Датчики усилия

Датчики усилия (преобразователь ПрУ или датчик ДСТ), устанавливаемые в узлы

крепления лебедок крана, служат для определения усилий, создаваемых грузами, поднимае-

мыми этими лебедками.

Датчики представляют собой тензометрический мост, наклеенный на стальное осно-

вание, которое (в зависимости от конструктивного исполнения датчика) растягивается или

сжимается под действием поднимаемого груза.

Выходное напряжение с диагонали тензометрического моста подается в БОД, усили-

вается и поступает на вход коммутатора АЦП.

В усилителе предусмотрена возможность подстройки нуля датчика.

Для измерения текущего значения температуры окружающего воздуха в датчиках

ОНК-140-40, ОНК-140-50 установлен терморезистор, обеспечивающий температурную кор-

рекцию параметров преобразователя усилия c помощью микроконтроллера. В датчиках ОНК-

140-

59, ОНК-140-60 этот резистор не используется, а применяется внутренняя коррекция.

3 Меры безопасности

Блок питания и выходных реле (БПВР) ограничителя является источником опасности

для обслуживающего персонала и при его эксплуатации необходимо руководствоваться

"Правилами технической эксплуатации электроустановок потребителей" и "Правилами техни-

ки безопасности при эксплуатации электроустановок потребителей", утвержденными Главгос-

энергонадзором РФ.

Заземляющий провод и корпус БПВР должны иметь надежный контакт с металличе-

ской конструкцией крана.

ЗАПРЕЩАЕТСЯ РАБОТАТЬ ПРИ СНЯТОЙ КРЫШКЕ БПВР.

При монтаже ОНК на кране все разъемные соединения ограничителя должны быть

плотно затянуты (для исключения затекания в них воды).

ПРИ ПРОВЕДЕНИИ СВАРОЧНЫХ РАБОТ НА КРАНЕ ОГРАНИЧИТЕЛЬ ДОЛЖЕН

БЫТЬ ОБЕСТОЧЕН.

ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ НАСТРОЙКУ И РЕГУЛИРОВКУ ОГРАНИЧИТЕЛЯ НА

КРАНЕ ЛИЦАМ, НЕ ИМЕЮЩИМ СПЕЦИАЛЬНОЙ ПОДГОТОВКИ И УДОСТОВЕРЕНИЯ НА

ПРАВО ПРОВЕДЕНИЯ УКАЗАННЫХ РАБОТ.

Наличие ограничителя на кране не снимает ответственности с крановщика в случае

опрокидывания или поломки узлов крана.

Лист

ЛГФИ.408844.009-40 PЭ

4 Монтаж ограничителя

4.1 Установка блока обработки данных

Установить БОД, габаритные и присоединительные размеры которого показаны на

рисунке 5, на передней стенке кабины крана или в его пульт управления.

Элементы крепления БОДа и его внешних соединительных жгутов должны обеспечи-

вать возможность поворота или быстрого демонтажа блока для доступа к его боковой крышке

(доступ к элементам настройки).

180

135

175

150

328

323

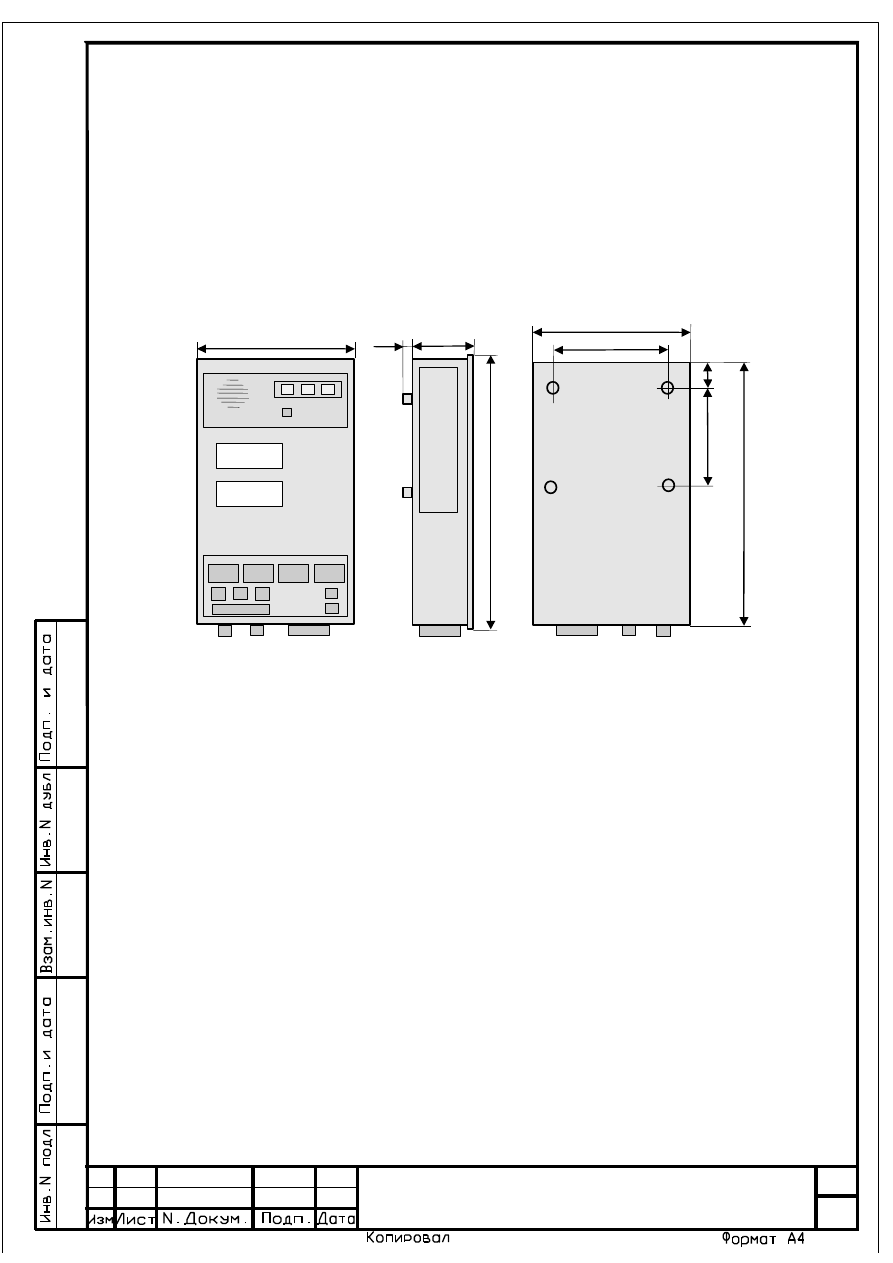

Рисунок 5 - Габаритные и присоединительные размеры БОДа

4.2 Установка блока питания и выходных реле

Установив БПВР, присоединительные размеры которого показаны на рисунке 6,

разъемами вниз, закрепить его на стенке кабины крана тремя винтами М5 так, чтобы корпус

блока имел надежный электрический контакт с металлоконструкцией крана.

4.3 Установка датчиков усилия

4.3.1 Установка преобразователя усилия

ПрУ предназначен для установки на кранах, на которых уже стоял ограничитель типа

ОГБ и опора подшипника соединяется с подошвой с помощью эксцентрика.

Установить ПрУ (см. рисунок 7) в узлах крепления грузовых лебедок таким образом,

чтобы максимальное усилие растяжения преобразователя не превышало 700 кгс при макси-

мальной загрузке.

При установке на кран двух ПрУ, к разъему "γ" (главная лебедка) БОДа необходимо

подключить ПрУ, имеющий меньший номер (см. рисунок 7 и маркировку на жгуте датчика).

Лист

ЛГФИ.408844.009-40 PЭ

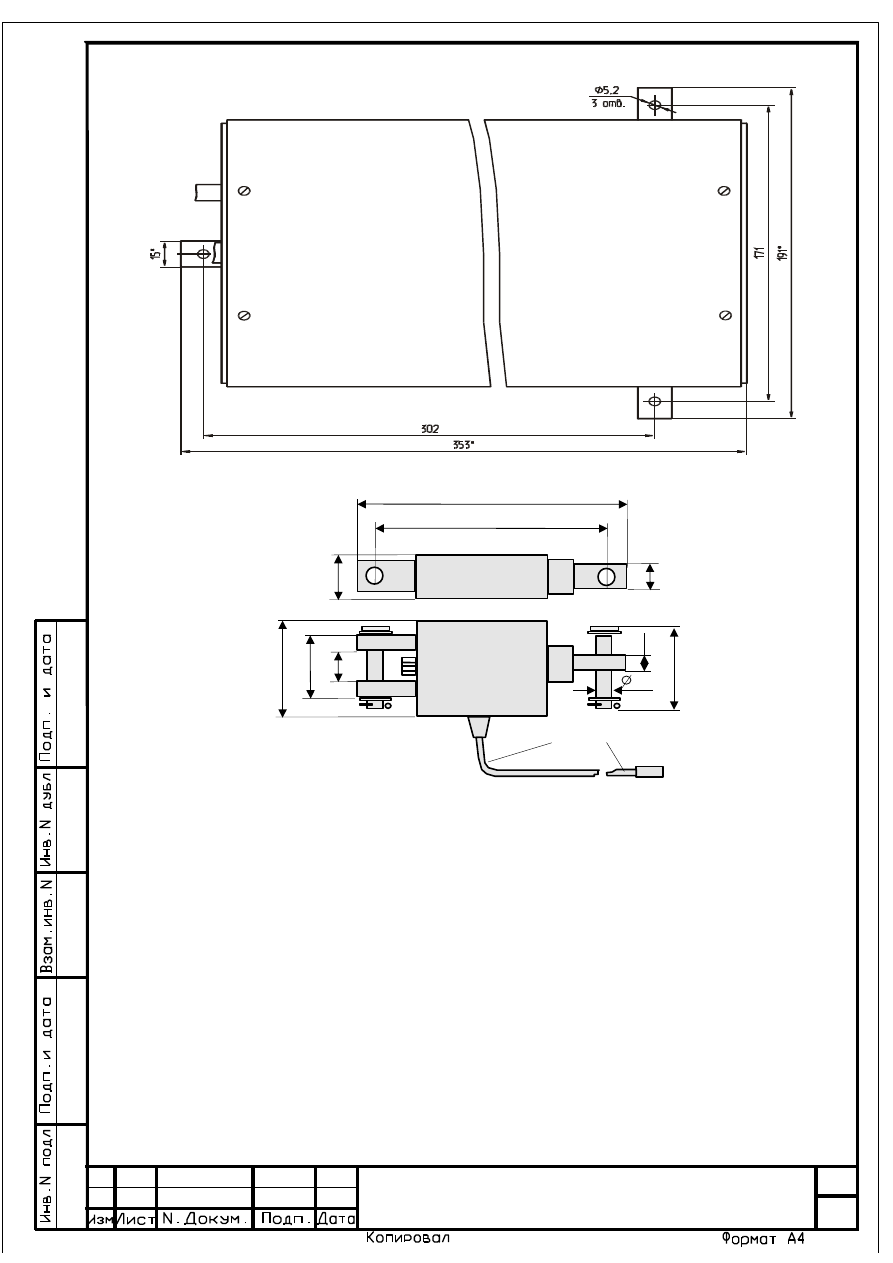

Рисунок 6 - Габаритные и присоединительные размеры БПВРа

215

245

Номер

Рисунок 7 - Габаритные и присоединительные размеры ПрУ

4.3.2 Установка датчика силы тензометрического

Установить ДСТ (см. рисунок 8) под опору подшипника грузовой лебедки: датчик ус-

тановить под болт крепления опоры со стороны схода грузовых канатов с барабана лебедки;

под второй болт крепления опоры установить проставку (имитатор датчика).

Примечание - Проставка, устанавливаемая для компенсации высоты и прогиба дат-

чика, изготовлена из того же материала, что и ДСТ, и имеет такие же размеры

При этом между датчиком и опорой необходимо установить ригель: прямоугольную

стальную пластину шириной 90 мм и толщиной 10-20 мм (для выравнивания нагрузки по всей

подошве опоры). Для предотвращения попадания твердых частиц под пружинную часть ДСТ

и проставки необходимо, после установки датчика, провести заделку резиновым клеем - гер-

Лист

ЛГФИ.408844.009-40 PЭ

метиком периметра ДСТ и проставки с помощью узкого щпателя. Для этой цели подходят ав-

томобильные герметики в тубах.

Боковую поверхность датчика и поверхность подставки обезжирить ацетоном или

бензином. При заделки не допускать затекания клея под датчик.

100

182

68, 5

200

2 отв.

1500

Подошва

Датчик

Проставка

(имитатор датчика)

Ригель

Опора

Герметик

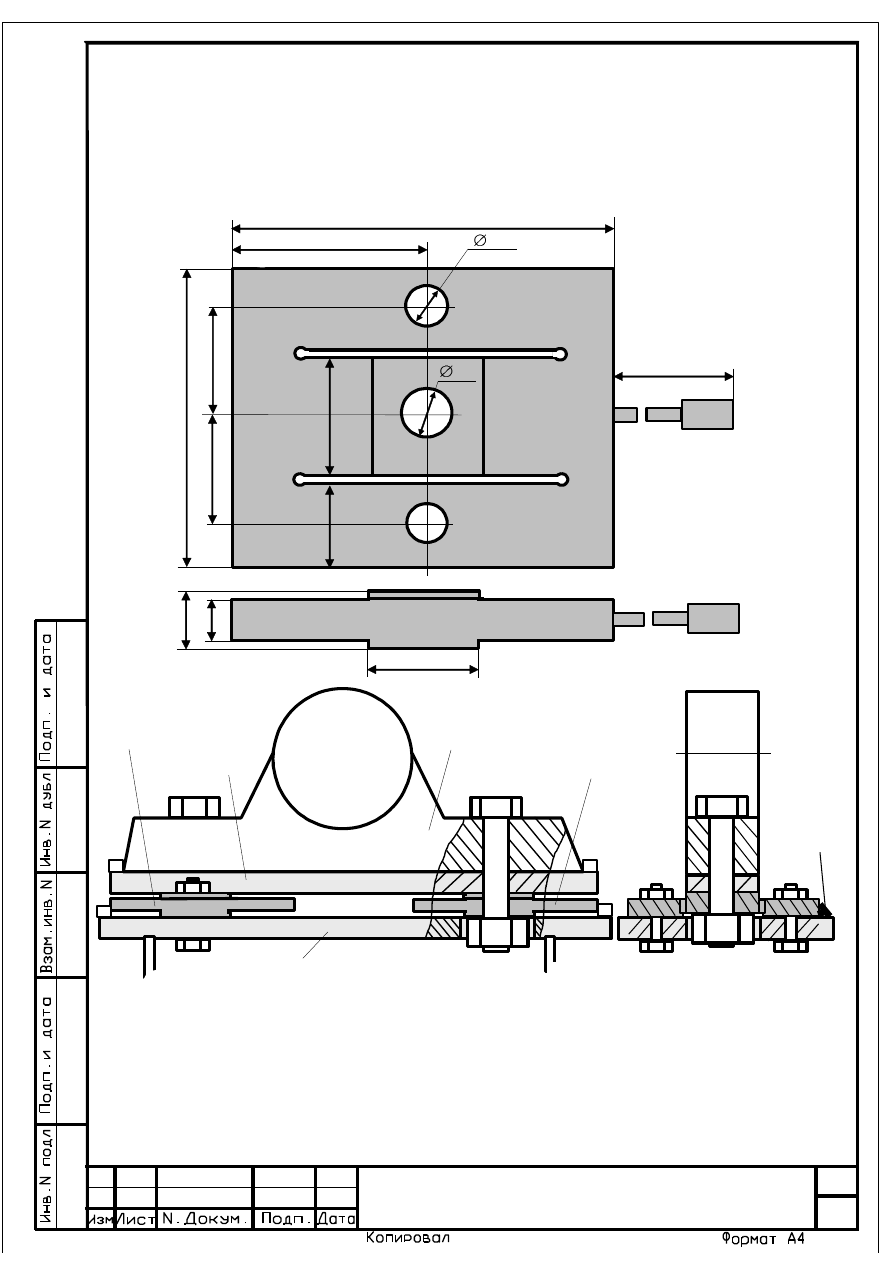

Рисунок 8 - Установка ДСТ

Лист

ЛГФИ.408844.009-40 PЭ

4.4 Подключение ограничителя к электросхеме крана

Руководствуясь схемой включения ОНК на кране (см. рисунок 2), соединить (согласно

маркировки составных частей) разъемы датчиков с соответствующими разъемами жгутов ог-
раничителя, а разъемы жгутов - с разъемами БОДа. Для смены грузоподъемности на консоли
козловых кранов необходимо установить концевой выключатель, размыкающий цепи «62» и
«28» БПВРа при нахождении тележки на консоли. На кранах где нет изменения грузоподъем-
ности цепи «62» и «28» должны быть замкнуты.

Подключить контакты цепей жгута блока питания и выходных реле (БПВР) к клемм-

ной панели крана согласно схеме соединений последнего.

При монтаже ограничителя на кране все его разъемные соединения должны быть

плотно затянуты (для исключения затекания в них воды). Разъемные соединения должны
быть укрыты от прямого попадания воды уголками или помешены в коробки.

При транспортировании металлоконструкций крана разъемы жгутов ограничителя

должны быть упакованы в водонепроницаемый материал и подвязаны в местах, исключаю-
щих их повреждение и попадания в них воды.

5 Регулирование

.1 Общие сведения

В данном разделе описана методика регулировки ОНК после его монтажа на строи-

тельной площадке, а также после ремонта ограничителя.

Для проведения настройки ограничителя на кране необходимы:
-

набор аттестованных испытательных грузов, масса которых измерена с погрешно-

стью не более 1 %;

термометр для измерения температуры окружающей среды (воздуха) в диапазоне

от минус 40 до плюс 40 °С с погрешностью не более ± 3 °С (например, ТЛ-15 ГОСТ 28498-90 и
СП-29 ТУ25-11-176-68).

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме

необходимо соблюдать осторожность, так как в нем разрешены все движения крана и
сигналы на останов крана по перегрузке не формируются.

ВНИМАНИЕ! ДЛЯ ИСКЛЮЧЕНИЯ ПОТЕРИ ПАРАМЕТРОВ НАСТРОЙКИ, ЗАПРЕЩАЕТСЯ СНИМАТЬ И ПОДАВАТЬ

ПИТАНИЕ НА ОГРАНИЧИТЕЛЬ В РЕЖИМЕ НАСТРОЙКА. ПРИ АВАРИЙНОМ ОТКЛЮЧЕНИИ ПИТАНИЯ НАСТРОЙКУ ОНК ПО

СООТВЕТСТВУЮЩЕМУ ПОДРАЗДЕЛУ ИНСТРУКЦИИ НЕОБХОДИМО ВЫПОЛНИТЬ ПОВТОРНО.

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдаются:

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 3);

на нижний ИЖЦ - значение настраиваемого параметра.

При отображении на верхнем индикаторе кода "НХХ" возможен только контроль из-

меряемого параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру сле-
дующего параметра.

Лист

ЛГФИ.408844.009-40 PЭ

Таблица 3

Параметр

код

наименование

Н00 Установка количества грузовых лебедок (1 или 2)
Н01 Установка температуры окружающего воздуха

Н02  Установка грузоподъемности главной лебедки (в тоннах)
Н03  Установка температурного коэффициента ухода нуля ПрУ главной лебедки
Н04  Установка усилия на ПрУ

главной лебедки

Н05  Установка массы груза в статике (главная лебедка)
Н06  Установка грузоподъемности вспомогательной лебедки (в тоннах)
Н07  Установка температурного коэффициента ухода нуля ПрУ вспомогательной лебедки
Н08  Установка усилия на ПрУ вспомогательной лебедки
Н09  Установка массы груза в статике (вспомогательная лебедка)
Н10  Установка времени предварительного останова грузовой тележки, от 0,02 до 3 с ***
Н11  Установка процента  загрузки  крана,  при  котором  происходит  первый  предваритель-

ный останов (около 75 %)

Н12 Установка процента загрузки крана, при котором происходит второй предваритель-

ный останов (около 100 %)

Н13  Установка массы груза при подъеме (главная лебедка)
Н14  Установка массы груза при подъеме (вспомогательная лебедка)
Н15  Грузоподъемность  козлового  крана  на  консоли  (основной  подъем)  или  суммарная

грузоподъемность основной и вспомогательной лебедки при Н00,1=3

Н16 Масса грузозахватного приспособления первой лебедки для коррекции ухода нуля

канала измерения массы груза

Н17 Масса грузозахватного приспособления (траверса, магнит) второй лебедки, для кор-

рекции ухода нуля канала измерения массы груза.

-------------------

)

Используется для автоматической корректировки температурного ухода нуля ПрУ.

)

Преобразователь усилия (ПрУ) настраивается на стенде.

***

)

Применяется для снижения скорости подъема при приближении нагрузки крана к предель-

ной

При отображении кода "НХХ.0" возможна установка нуля параметра.
При коде "НХХ.1" производится установка максимального значения параметра и его

занесение.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно
набрать кнопкой 8 код "НХХ".

Лист

ЛГФИ.408844.009-40 PЭ

5.2 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан во

включенном состоянии не менее 5 мин.

Для увеличения КПД полиспаста необходимо провести смазку подшипников полиспа-

ста и уравнительных блоков.

Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и пе-

реключателю РАБОТА - НАСТРОЙКА (см. рисунок 9).

Установка нуля

датчика усилия лебедки

главного подъема

R1 "γ"

R2 "П"

Переключатель

РАБОТА-НАСТРОЙКА

Установка нуля

датчика усилия лебедки

вспомогательного подъема

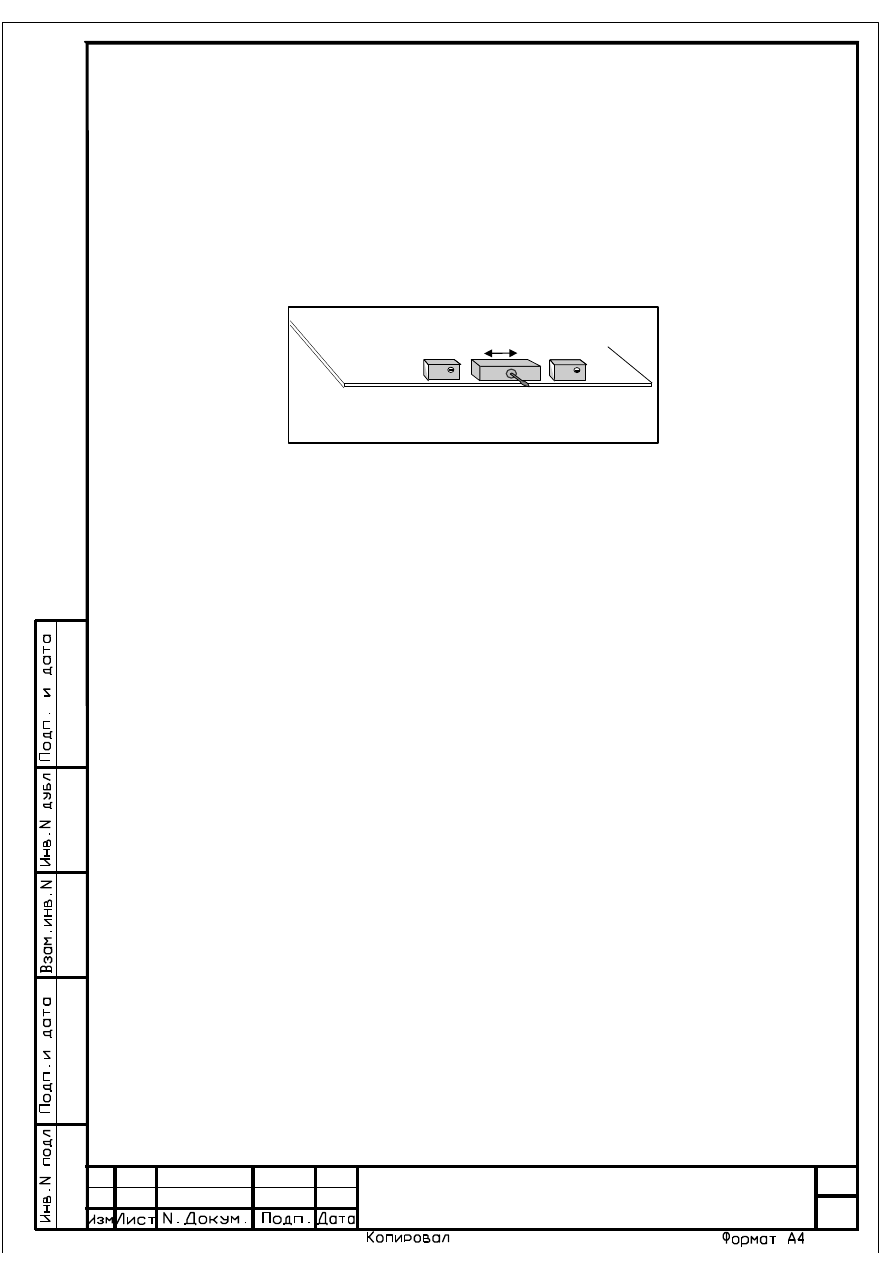

Рисунок 9

Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

Включить тумблер ПИТАНИЕ на боковой стенке БПВРа и проконтролировать загора-

ние индикатора ВКЛ на передней панели БОДа (см. рисунок 4).

После прохождения теста ограничитель должен перейти в рабочий режим и на ИЖЦ

должны отображаться значения параметров крана.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности (сообщение вида "E XX", где Х - целое число от 0 до 9) составной части

ограничителя или ее цепей (см. таблицу 4), устранить неисправность в соответствии с реко-

мендациями таблицы 4.

5.3 Ввод количества установленных на кране лебедок

Подать питание на ограничитель.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА

Нажимая кнопку ВЫБОР "П", набрать на верхнем индикаторе код "Н00".

Нажимая кнопку 8, установить на верхнем ИЖЦ код "Н00.1" (см. рисунок 10). При этом

на нижний ИЖЦ выдается число установленных на кране лебедок.

Примечания

1 Выбор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "Н ХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) выбор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 8 код "НХХ".

Лист

ЛГФИ.408844.009-40 PЭ

Рисунок 10

Н00.1

ВЫБОР

П"

Кнопками "+" (1) и "-" (2) установить на нижнем ИЖЦ код 01, если на кране установле-

на только лебедка главного подъема, или код 02, если на кране дополнительно установлена
еще и лебедка вспомогательного подъема, код 03, если необходимо суммировать грузоподъ-
емность основной и вспомогательной лебедки ( суммарная грузоподъемность указывается в
настройке Н15.1

Нажатием кнопки " " (4) ввести набранное значение в память ОНК.
Нажимая кнопку 8, набрать на верхнем ИЖЦ код "Н00".
Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

5.4 Ввод грузоподъемности крана

Работы по п. 5.4.2 выполнять только при наличие на данном типе крана лебедки

вспомогательного подъема.

5.4.1 Подать питание на ограничитель.
Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
Нажимая кнопку ВЫБОР "П", набрать на верхнем индикаторе код "Н02".
Кнопкой 8 установить на верхнем ИЖЦ код "Н02.1". При этом на нижний ИЖЦ выда-

ется значение грузоподъемности лебедки главного подъема.

Кнопками "+" (1) и "-" (2) установить на нижнем ИЖЦ величину номинальной грузо-

подъемности главной лебедки (в тоннах).

Нажатием кнопки " " (4) ввести набранную величину в память ОНК.
Нажимая кнопку 8, набрать на верхнем ИЖЦ код "Н02".
Нажимая кнопку ВЫБОР "П", набрать на верхнем индикаторе код "Н15".
Кнопкой 8 установить на верхнем ИЖЦ код "Н15.1". При этом на нижний ИЖЦ выда-

ется значение грузоподъемности лебедки главного подъема на консоли козлового крана.

Кнопками "+" (1) и "-" (2) установить на нижнем ИЖЦ величину номинальной грузо-

подъемности главной лебедки (в тоннах) на консоли.

Нажатием кнопки " " (4) ввести набранную величину в память ОНК.
На кранах мостового типа, на которых отсутствует изменение грузоподъемности по

мосту, необходимо занести эту же грузоподъемность, что и и в настройке Н02.1.

На кранах, где необходимо суммировать грузоподъемность основной и вспомога-

тельной лебедки в настройке Н15.1 заносится суммарная грузоподъемность.

Лист

ЛГФИ.408844.009-40 PЭ

5.4.2 Данная операция производится только в случае установки на кран лебедки

вспомогательного подъема.

Нажимая кнопку ВЫБОР "П", набрать на верхнем индикаторе код "Н06".
Кнопкой 8 установить на верхнем ИЖЦ код "Н06.1". При этом на нижний ИЖЦ выда-

ется значение грузоподъемности вспомогательной лебедки.

Кнопками "+" (1) и "-" (2) установить на нижнем ИЖЦ величину номинальной грузо-

подъемности вспомогательной лебедки (в тоннах).

Нажатием кнопки " " (4) ввести набранную величину в память ОНК.
Нажимая кнопку 8, набрать на верхнем ИЖЦ код "Н06".
5.4.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

5.5 Настройка каналов измерения массы поднимаемого груза

5.5.1 Настройка канала измерения температуры окружающего воздуха
Данная настройка проводится для ОНК-140-40, ОНК-140-50,
Подать питание на ограничитель.
Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА
Нажимая кнопку ВЫБОР "П", добиться появления на верхнем ИЖЦ кода "Н01" (на-

стройка канала измерения температуры). При этом на нижний ИЖЦ выдается значение изме-
ренной температуры окружающего воздуха.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР П возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

Измерить термометром температуру окружающего воздуха.
Если величина измеренной температуры воздуха отличается от выдаваемой на ниж-

ний ИЖЦ более чем на 3 С, нажатием кнопки 8 установить на верхнем ИЖЦ код "Н01.1", а
затем, нажимая кнопки "+" (1) и "-" (2), установить, контролируя по показаниям нижнего ИЖЦ,
значение температуры, равное показаниям термометра (см. рисунок 11).

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. Нажимая кнопку 8, набрать на верхнем ИЖЦ код "Н01".

Установить переключатель в боковом окне БОДа в положение РАБОТА.
5.5.2 Занесения температурного коэффициента преобразователей усилия
Данная настройка проводится, только для ОНК-140-40, ОНК-140-50,
Подать питание на ограничитель.
Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА
Нажимая кнопку ВЫБОР "П", добиться появления на верхнем ИЖЦ кода "Н03" (зане-

сение температурного коэффициента ухода нуля ПрУ главного подъема). При этом на нижний
ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Значение коэффициента указывается в первых трех позициях порядкового номера

ПрУ, нанесенного на его жгут (см. рисунок 7), и состоит из буквы, обозначающей знак коэф-
фициента (П - плюс, М - минус), и двух цифр, обозначающих значение коэффициента.

Если значение температурного коэффициента, указанное на жгуте ПрУ, отличается

от значения, выдаваемого на нижний ИЖЦ, нажатием кнопки 8 установить на верхнем ИЖЦ
код "Н03.1", а затем, нажимая кнопки "+" (1) и "-" (2), установить на нижнем ИЖЦ требуемое
(маркированное на жгуте ПрУ) значение коэффициента (см. рисунок 11 для коэффициента

Лист

ЛГФИ.408844.009-40 PЭ

М11). При этом следует учитывать, что знак плюс на индикаторе не отображается, а знак ми-

нус отображается символом "

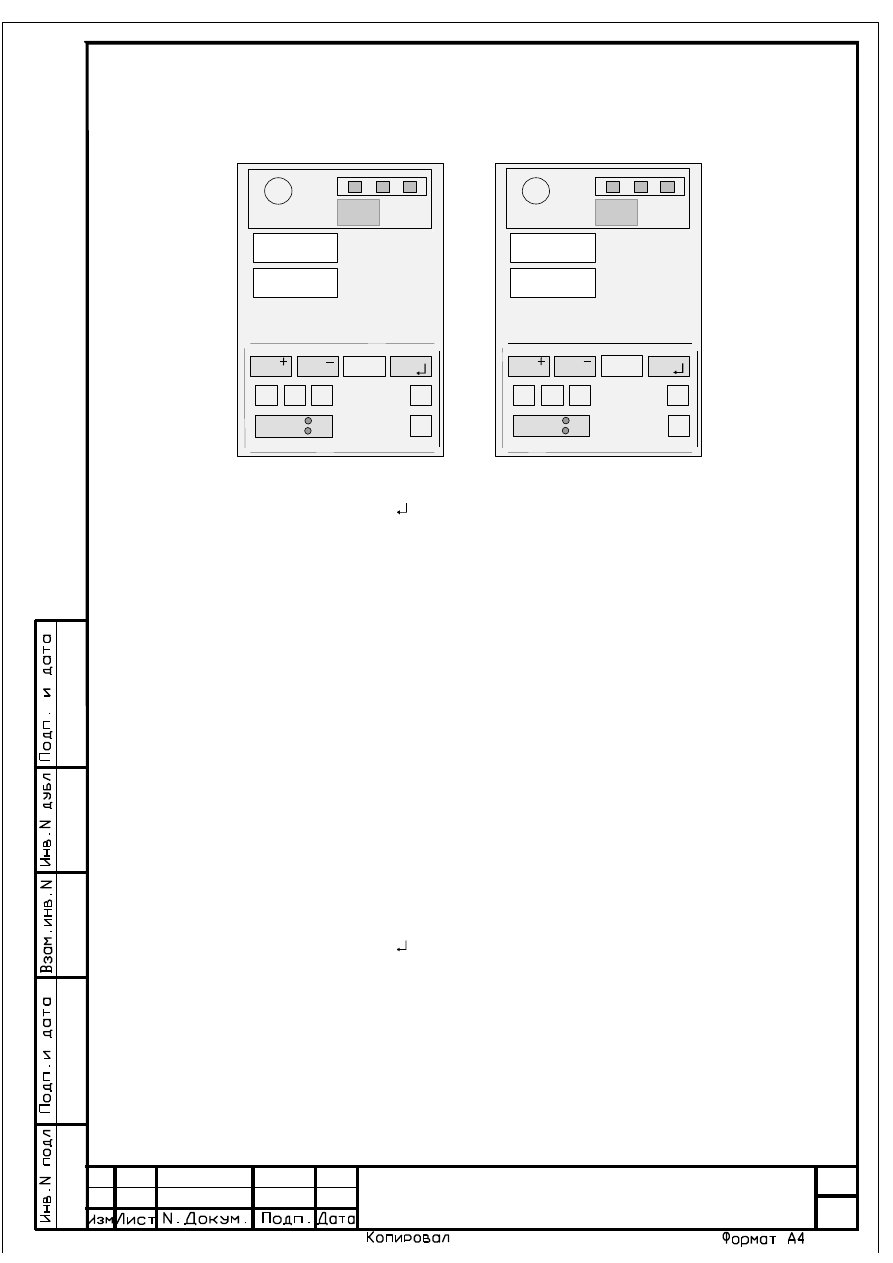

Рисунок 11

-10

Н01.1

ВЫБОР

П"

Рисунок 12

-11

Н03.1

ВЫБОР

П"

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 8, набрать на верхнем ИЖЦ код "Н03".
Установить переключатель в боковом окне БОДа в положение РАБОТА.
Если на кране установлены две лебедки, ввод коэффициента для ПрУ вспомогатель-

ного подъема проводится аналогично изложенному выше, но для настройки "Н07".

5.5.3 Настройка каналов измерения усилия
5.5.3.1 Подать питание на ограничитель.
Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
5.5.3.2 Нажимая кнопку ВЫБОР "П", добиться появления на верхнем ИЖЦ кода "Н04"

(настройка канала усилия для ПрУ главного подъема). При этом на нижний ИЖЦ выдается
значение измеренного усилия.

Отсоединить разъемы датчиков от БОДа
Установить на нижнем ИЖЦ величину усилия равной минус 20 с помощью построеч-

ного резистора R1. Соединить разъем ПрУ главного подъема.

5.5.3.3 Поднять груз масса которого равняется грузоподъемности крана для данного

типа крана.

Нажимая кнопку 8, установить на верхнем ИЖЦ код "Н04.1".
Нажимая кнопки "+" (1) и "-" (2), установить на нижнем индикаторе величину усилия

равной (500±200).

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 8, установить на верхнем ИЖЦ код "Н04".
5.5.3.4 Установить переключатель в боковом окне БОДа в положение РАБОТА.
Если на кране установлены две лебедки, настройка канала усилия для второй лебед-

ки подъема проводится аналогично изложенному выше, но для настройки выставляют код
"Н08" и используют резистор R2.

5.5.4 Настройка канала измерения массы груза

Лист

ЛГФИ.408844.009-40 PЭ

ПРИ ВЫПОЛНЕНИИ РАБОТ ПО П. 5.5.4 МАССА ИСПЫТАТЕЛЬНЫХ ГРУЗОВ НЕ ДОЛЖНА

ОТЛИЧАТЬСЯ ОТ УКАЗАННЫХ НИЖЕ ЗНАЧЕНИЙ БОЛЕЕ ЧЕМ НА 1 %.

ИСПЫТАТЕЛЬНЫЕ ГРУЗЫ ДОЛЖНЫ БЫТЬ АТТЕСТОВАНЫ.

5.5.4.1 Подать питание на ограничитель.
Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
5.5.4.2 Освободить крюк от груза и установить его на высоту 1-1,5м от земли. Если

на канатах закреплено грузозахватное приспособление, масса которого входит в массу под-
нимаемого груза (траверса, магнит, грейфер) его необходимо уложить на землю до освобож-
дения канатов.

Нажимая кнопку ВЫБОР "П", добиться отображения на верхнем ИЖЦ кода настройки

канала измерения массы поднимаемого груза: "Н05" для лебедки главного подъема или "Н09"
для лебедки вспомогательного подъема. При этом на нижний ИЖЦ выдается значение изме-
ренной массы груза на канатах.

Нажимая кнопку 8, добиться появления на верхнем ИЖЦ кода "Н05.0" (или "Н09.0").
Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на нижний ИЖЦ выдается значение массы груза близкой к нулю.

5.5.4.3 Поднять груз массой равной грузоподъемности крана.
Нажимая кнопку 8, добиться появления на верхнем ИЖЦ кода "Н05.1" (или "Н09.1").
Нажимая кнопки "+" (1) и "-" (2), установить, контролируя по показаниям нижнего

ИЖЦ, значение массы поднятого груза.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на нижний ИЖЦ выдается значение введенной массы груза.

5.5.4.4 Повторить операции по пп. 5.5.4.2, 5.5.4.3 два раза.
5.5.4.5 Нажимая кнопку ВЫБОР "П", добиться отображения на верхнем ИЖЦ кода на-

стройки канала измерения массы груза при подъеме: "Н13" для лебедки главного подъема
или "Н14" для лебедки вспомогательного подъема.

Нажимая кнопку 8, добиться появления на верхнем ИЖЦ кода "Н13.1" (или "Н14.1").
Нажимая кнопки "+" (1) и "-" (2), усановить, контролируя по показаниям нижнего ИЖЦ,

значение массы груза на крюке при подъеме (при движении поднимаемого груза вверх).

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на нижний ИЖЦ выдается значение введенной массы груза.

5.5.4.6 Повторить операции по п. 5.5.4.5 два раза.
5.5.4.7 Нажимая кнопку 8, установить на верхнем ИЖЦ код "Н13" (или "Н14").
Установить переключатель в боковом окне БОДа в положение РАБОТА.
5.5.5 Ввод параметров автоматической коррекции ухода нуля канала веса
В ОНК-140 предусмотрены три вида коррекции. Специалисты производящие настрой-

ку ОНК-140 должны выбрать один из видов исходя из характера работы выполняемой краном.

5.5.5.1 Первый вид коррекции предназначен для кранов, которые работают со съем-

ными  грузозахватными  приспособлениями  вес  которых  входит  в  вес  поднимаемого  груза
(стропы,  траверсы,  грейферы,  магниты)  и  которые  в  процессе  захвата  (строповки)  груза  ло-
жатся на землю или на груз, полностью снимая нагрузку с канатов или крюка ( в этот момент
включается  алгоритм  коррекции  ухода  нуля  канала измерения  веса).  Указанный  вид  коррек-
ции  работает постоянно в  процессе работы ограничителя,  подстраивая  массу  «пустого крю-
ка» к нулю.

Для установки этого вида коррекции необходимо: нажимая кнопку ВЫБОР "П", до-

биться отображения на верхнем ИЖЦ кода настройки "Н16" для первой лебедки или "Н17"

Лист

ЛГФИ.408844.009-40 PЭ

для второй лебедки. Нажимая кнопку 8, добиться появления на верхнем ИЖЦ кода "Н16.0"
(или "Н17.0").

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на нижний ИЖЦ выдается значение массы равное нулю.

Нажимая кнопку 8, установить на верхнем ИЖЦ код "Н16" (или "Н17").
5.5.5.2 Второй вид коррекции предназначен для режимов работы, в которых вес гру-

зозахватного приспособления входит в вес груза (в грузоподъемность), но при захвате груза
приспособление не разгружает полностью канаты (траверса с несколькими магнитами для
переноса металлических листов). Коррекция запускается однократно по включению питания
ограничителя после теста самоконтроля и процесс коррекции длится 30 секунд. Для этого ти-
па коррекции важно чтобы при включении питания ОНК на канатах висело только это грузоза-
хватное приспособление. Алгоритм коррекции подстраивает измеренную массу приспособле-
ния к значению, занесенному в память ограничителя в данном пункте.

Для установки этого вида коррекции необходимо: нажимая кнопку ВЫБОР "П", до-

биться отображения на верхнем ИЖЦ кода настройки "Н16" для первой лебедки или "Н17"
для второй лебедки. Нажимая кнопку 8, добиться появления на верхнем ИЖЦ кода "Н16.1"
(или "Н17.1").

Поднять от земли приспособление, которое постоянно висит на крюке или канатах,

нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпустить
кнопку. После этого на нижний ИЖЦ выдается значение массы грузозахватного приспособле-
ния, запомненое ограничителем. Нажимая кнопку 8, установить на верхнем ИЖЦ код "Н16"
(или "Н17").

5.5.5.3 Третий вид коррекции предназначен для режимов работы, в которых вес гру-

зозахватного приспособления не входит в вес груза (в грузоподъемность), но при захвате гру-
за приспособление ложиться на землю разгружая полностью канаты (грейфер). Коррекция
запускается однократно по включению питания ограничителя после теста самоконтроля и
процесс коррекции длится 30 секунд. Для этого типа коррекции важно чтобы при включении
питания ОНК канаты были разгружены (приспособление лежало на земле). Алгоритм коррек-
ции подстраивает измеренную массу приспособления к значению, занесенному в память ог-
раничителя в данном пункте.

Для установки этого вида коррекции необходимо: нажимая кнопку ВЫБОР "П", до-

Уложить приспособление на землю, нажать на время 1 с кнопку " " и, проконтролиро-

вав короткий звуковой сигнал, отпустить кнопку. После этого на нижний ИЖЦ выдается значе-
ние массы грузозахватного приспособления со знаком минус, запомненое ограничителем. В
режиме РАБОТА при подъеме незагруженного приспособления с земли на индикаторе долж-
но быть значение массы равное нулю. Нажимая кнопку 8, установить на верхнем ИЖЦ код
"Н16" (или "Н17").

5.6 Установка времени предварительного останова

Подать питание на ограничитель.
Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА
Нажимая кнопку ВЫБОР "П", добиться появления на верхнем ИЖЦ кода "Н10" (на-

стройка таймера предварительного отключения). При этом на нижний ИЖЦ выдается значе-
ние числа в диапазоне от 20 до 300, соответствующего времени отключения от 002, до 3 с.

Лист

ЛГФИ.408844.009-40 PЭ

Назначение времени предварительного останова - снизить скорость подъема грузо-

вой тележки при приближении нагрузки крана к предельно допустимой, чтобы не допустить

отрыва груза от земли.

Время отключения подбирается экспериментально, рекомендуется начинать подбор

с числа 50, что соответствует 0,5 с.

Для изменения значения времени предварительного останова необходимо нажатием

кнопки 8 установить на верхнем ИЖЦ код "Н10.1", а затем, нажимая кнопки "+" (1) и "-" (2), ус-

тановить на нижнем ИЖЦ требуемое значение отображаемого числа.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 8, набрать на верхнем ИЖЦ код "Н10".

Установить переключатель в боковом окне БОДа в положение РАБОТА.

5.7 Установка порогов предварительного останова по загрузке крана

Установку моментов включения предварительного останова по загрузке следует вы-

полнять на уровнях загрузки крана 75 % и 100 % (соответствующих первому и второму поро-

гам останова) в следующей последовательности.

Подать питание на ограничитель.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

Нажимая кнопку ВЫБОР П, добиться появления на верхнем ИЖЦ кода "Н11" ("Н12")

для первого (второго) порога останова. При этом на нижний ИЖЦ выдается значение уста-

навливаемого процента загрузки.

Нажимая кнопку 8, установить на верхнем ИЖЦ код "Н11.1" (или "Н12.1").

Нажимая кнопки "+" (1) и "-" (2), установить на нижнем индикаторе величину порога.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 8, установить на верхнем ИЖЦ код "Н11" (или "Н12").

Установить переключатель в боковом окне БОДа в положение РАБОТА.

5.8 Занесение даты установки ограничителя на кран

ВНИМАНИЕ! ОПЕРАЦИИ ПО П. 5.8 ПРОИЗВОДИТЬ ТОЛЬКО ПРИ УСТАНОВКЕ ИЛИ ЗАМЕ-

НЕ ОГРАНИЧИТЕЛЯ НА КРАНЕ.

Подать питание на ограничитель.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

Лист

ЛГФИ.408844.009-40 PЭ

Нажать и отпустить кнопку ЧАСЫ (6).

При этом на ИЖЦ выдается дата установки

ограничителя на кран:

на верхний ИЖЦ - число и месяц (число отображается в двух старших - левых - раз-

рядах индикатора);

на нижний ИЖЦ - год.

Последовательным нажатием кнопки ЧАСЫ (6) выбрать параметр (число, месяц или

год), подлежащий корректировке, и с помощью кнопок "+" (1) и "-" (2) откорректировать значе-

ние даты установки ограничителя на кран.

Нажать на время 1 с кнопку " ".

Примечания

1 Время между двумя последовательными нажатиями кнопки не должно превышать 5 с.

2 По истечении 5 с после нажатия кнопки происходит автоматическое выключение режима

индикации времени.

Установить переключатель в боковом окне БОДа в положение РАБОТА.

Закрыть и опломбировать боковую крышку БОДа.

6 Комплексная проверка

Проверка состыкованного и настроенного ограничителя производится по п. 9.3.3 ру-

ководства по эксплуатации ЛГФИ.408844.009-40.

7 Использование по назначению

ВНИМАНИЕ! В ОГРАНИЧИТЕЛЕ ОНК-140 УСТАНОВЛЕНА ТЕЛЕМЕТРИЧЕСКАЯ ПАМЯТЬ,

ФИКСИРУЮЩАЯ РАБОЧИЕ ПАРАМЕТРЫ, УКАЗАННЫЕ В П. 1.2.3, В ТЕЧЕНИЕ ЧЕТЫРЕХ ПО-

СЛЕДНИХ ЧАСОВ РАБОТЫ КРАНА, А ТАКЖЕ СТЕПЕНЬ НАГРУЗКИ КРАНА В ТЕЧЕНИЕ ВСЕГО

СРОКА СЛУЖБЫ ПОСЛЕДНЕГО.

7.1 Эксплутационные ограничения (Меры безопасности)

Блок питания и выходных реле (БПВР) ограничителя является источником опасности

для обслуживающего персонала и при его эксплуатации необходимо руководствоваться

"Правилами технической эксплуатации электроустановок потребителей" и "Правилами техни-

ки безопасности при эксплуатации электроустановок потребителей", утвержденными Главгос-

энергонадзором России.

ОНК-140. ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА (ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ). Руководство - часть 31
