ОНК-140. ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА (ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ). Руководство - часть 25





Лист





ЛГФИ.408844.009-32 РЭ





34

5 Упаковка, правила хранения и транспортирования

5.1 Перед упаковыванием ограничитель законсервировать по ГОСТ 9.014-78 для ус-

ловий хранения группы изделий 111-1, вариант временной защиты ВЗ-10 с предельным сро-

ком защиты без переконсервации шесть месяцев.

5.2  Законсервированный  ограничитель  и  эксплуатационную  документацию  упаковы-

вать в ящики по ГОСТ 2991-85.

Перед упаковыванием ограничителя транспортную тару выстлать бумагой битумиро-

ванной ГОСТ 515-77 или паpафиниpованной ГОСТ 9569-79 таким образом, чтобы концы бу-

маги были выше краев тары на величину, большую половины длины и ширины ящика.

В каждый ящик с ограничителем вложить упаковочный лист, содержащий:

наименование предприятия-изготовителя или его товарный знак;

наименование или шифр изделия;

перечень составных частей изделия и их количество;

дату упаковывания;

штамп упаковщика и контролера.

5.3 Условия хранения в части воздействия климатических факторов должны соответ-

ствовать условиям хранения 2(С) по ГОСТ 15150-69 для изделий исполнения группы УХЛ.

Хранение ограничителей производить в закрытых складских помещениях в упаковке

предприятия-изготовителя в нераспечатанном виде.

В помещении для хранения не должно быть токопроводящей пыли, кислот, щелочей

и других агрессивных примесей.

Срок хранения ограничителей - не более 6 мес.

5.4  Ограничители  допускают  транспортировку  всеми  видами  крытых  транспортных

средств  в  соответствии  с  ГОСТ  20790-82  и  правилами  перевозок  грузов,  действующими  на

данном виде транспорта.

Условия  транспортирования  в  части  воздействия  климатических  факторов  должны

соответствовать условиям хранения 5 (ОЖ4) ГОСТ 15150-69.

Расстановка  и  крепление  ящиков  с  ОНК  в  транспортных  средствах  должны  исклю-

чать возможность их перемещения, ударов, толчков и воздействия атмосферных осадков.

5.5 При хранении и транспортировании допускается укладка ящиков с ограничителя-

ми не более, чем в три ряда. Ящики должны находиться в положении, соответствующем ма-

нипуляционным знакам.







ЛГФИ.408844.009-32 РЭ





35







48 8122 1007



СОГЛАСОВАНО



с Госгортехнадзором России

письмом № 12-07 / 533 от 29.05.98 г.















ОГРАНИЧИТЕЛЬ  НАГРУЗКИ  КРАНА

ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ БАШЕННЫХ КРАНОВ )



ОНК - 140



Руководство по эксплуатации



ЛГФИ.408844.009-35 РЭ









СОГЛАСОВАНО



с МИИГАиК (МосГУГК)

письмом № 77-03/17 от 28.01.97 г.





















Романов

Гл. метр.  Махов

Затравкин

Ефимова
Косарев

0

1



Ограничитель нагрузки крана



ОНК-140



Руководство по эксплуатации





ЛГФИ.408844.009-35 РЭ









35





Содержание

1 Описание и работа изделия















1.1 Назначение изделия



















1.2 Характеристики изделия

















1.3 Состав ограничителя

















1.4 Устройство и работа изделия















1.5 Маркировка и пломбирование















10

2 Описание и работа составных частей изделия











11

2.1 Блок обработки данных

















11

2.2 Блок питания и выходных реле















17

2.3 Датчики первичной информации















17

2.3.1 Преобразователь усилия

















17

2.3.2 Датчики азимута, вылета, высоты и пути











17

3 Использование по назначению















18

3.1 Эксплутационные ограничения















18

3.2 Меры безопасности



















18

3.3 Подготовка изделия к использованию













18

3.4 Использование изделия

















20

3.4.1 Включение ОНК. Код типа крана















20

3.4.2 Особенности работы с ОНК















21

3.4.3 Тестовый контроль

















22

3.4.4 Считывание информации о наработке крана











22

3.5 Возможные неисправности ОНК и способы их устранения







23

4 Техническое обслуживание















26

4.1 Общие указания



















26

4.2 Виды технического обслуживания















26

4.3 Порядок технического обслуживания













26

4.3.1 Ежесменное техническое обслуживание











26

4.3.2 Сезонное техническое обслуживание













26

4.3.3 Проверка ограничителя с контрольными грузами









27

5 Упаковка, правила хранения и транспортирования









29


Приложение А - Код типа крана















30







Лист







ЛГФИ.408844.009-35 РЭ





Согласно требованиям "Правил устройства и безопасной эксплуатации грузоподъем-

ных кранов" (ПБ 10-382-00), башенные краны для предупреждения их опрокидывания и раз-

рушения их узлов должны быть оборудованы ограничителем грузоподъемности, автоматиче-

ски  отключающим  механизмы  подъема  груза  и  изменения  вылета  в  случае  подъема  груза,

масса которого превышает грузоподъемность для данного вылета более чем на 10 %.

Руководство по эксплуатации ограничителей нагрузки крана ОНК-140-35, -53 (в даль-

нейшем  -  ограничитель  или  ОНК)  разработано  во  исполнение  требований  Правил  и  в  соот-

ветствии с ГОСТ 2.601-95. Руководство предполагает знание Правил.

Настоящий  документ  является  руководством  по  эксплуатации  ограничителя  грузо-

подъемности ОНК-140 на башенных кранах.

Документ  содержит  сведения  о  конструкции,  принципе  действия,  указания,  необхо-

димые  для  правильной  и  безопасной  эксплуатации  прибора,  указания  по  техническому  об-

служиванию, правила хранения, упаковки и транспортирования.

Руководство по эксплуатации входит в состав обязательных эксплуатационных доку-

ментов, предусмотренных паспортом указанных выше кранов и их модификаций.

1 Описание и работа изделия

1.1 Назначение изделия

1.1.1  Ограничитель  ОНК-140-  предназначен  для  установки  на  башенные  краны  и

служит для защиты крана от перегрузок и опрокидывания при подъеме груза, защиты рабоче-

го оборудования от повреждения при работе в стесненных условиях (координатная защита),

а также для отображения информации о фактической массе поднимаемого груза, предельной

грузоподъемности, степени загрузки крана, величине вылета.

Встроенный  в  ОНК  регистратор  технических  характеристик  [блок  телеметриче-

ской памяти (БТП)] обеспечивает запись и долговременное хранение информации о рабочих

параметрах  крана,  указанных  в  п.  1.2.1,  а  также  о  степени  нагрузки  крана  в  течение  всего

срока службы ограничителя (12 лет).

Порядок  работы  с  БТП  изложен  в  инструкции  пользователя  ЛГФИ.408844.009  И1,

входящей  в  состав  комплекта  поставки  считывателя  телеметрической  информации  СТИ-1

(поставляется по отдельному заказу).

1.1.2 Ограничитель в зависимости от режима работы и геометрии рабочего оборудо-

вания крана производит выборку одной из заложенных в память программ грузовых характе-

ристик и воспроизводит ее в виде заградительной функции, т.е. зависимости между вылетом

и массой груза, при превышении которой формируются выходные команды управления бло-

кировочными устройствами грузоподъемных механизмов.



Лист







ЛГФИ.408844.009-35 РЭ





1.2 Характеристики изделия

1.2.1 Ограничитель выдает цифровую информацию:

о моменте опрокидывания  крана  M

опр



(относительно его  максимально  допустимого

значения на данном вылете), в процентах;

о величине вылета крюка R, в метрах;

о максимальной грузоподъемности Q

max



на данном вылете R, в тоннах;

о высоте подъема крюка Н, в метрах;

о фактической массе поднимаемого груза Q, в тоннах;

о скорости ветра V, в метрах в секунду.

1.2.2 Ограничитель сигнализирует:

зеленым индикатором НОРМА - о нормальном режиме работы крана;

зеленым индикатором "90 %" - о том, что кран загружен не менее чем на 90 %;

красным индикатором СТОП, прерывистым звуковым сигналом (тон 2) и отключает

реле  перегруза  (реле  грузовой  лебедки)  при  превышении  допустимого  значения  грузового

момента,  заложенного  в  программу  на  любом  из  режимов  его  работы  (при  загрузке  крана

свыше 105 %);

красным индикатором ВКЛ - о наличии на ОНК напряжения плюс 5 В;

красным индикатором ТС - о работе термостата (ТС) ограничителя;

красным мигающим индикатором, прерывистым звуковым сигналом (тон 2) и внеш-

ним звуковым сигналом – о превышение скорости ветра величины уставки по ветру;

красным мигающим индикатором – о приближении грузовой тележки к минимально-

допустимому вылету *

красным мигающим индикатором – о приближении грузовой тележки к максимально-

допустимому вылету *

красным мигающим индикатором и прерывистым звуковым сигналом (тон 2) – о дос-

тижении грузовой тележкой минимально-допустимого вылета;

красным мигающим индикатором и прерывистым звуковым сигналом (тон 2) – о дос-

тижении грузовой тележкой максимально-допустимого вылета;

красным мигающим индикатором - о приближении крюковой обоймы к максимально-

допустимой высоте *

красным мигающим индикатором - о приближении крюковой обоймы к минимально-

допустимой высоте *

красным индикатором - о запрете работы крана с повышенной скоростью грузовой

лебедки;



---------------------

*

)



За 2 м до достижения крайнего положения.



Лист







ЛГФИ.408844.009-35 РЭ





красным  мигающим  индикатором  -  о  приближении  башенного  крана  к  началу  под-

крановых путей *

красным  мигающим  индикатором  -  о  приближении  башенного  крана  к  окончанию

подкрановых путей *

красным мигающим индикатором и прерывистым звуковым сигналом (тон 2) - о дос-

тижении краном начала подкранового пути;

красным мигающим индикатором и прерывистым звуковым сигналом (тон 2) - о дос-

тижении краном окончания подкранового пути;

красным мигающим индикатором и прерывистым звуковым сигналом (тон 1) - о при-

ближении оголовка стрелы к введенной ограничительной линии **

красным мигающим индикатором и прерывистым звуковым сигналом (тон 1) - о при-

ближении крюка к введенной ограничительной линии **

красным мигающим индикатором - о приближении оголовка стрелы к границе край-

него положения по углу поворота слева ***

красным мигающим индикатором - о приближении оголовка стрелы к границе край-

него положения по углу поворота справа ***

красным мигающим индикатором и прерывистым звуковым сигналом (тон 2) - о сра-

батывании введенной координатной защиты типа "Ломаная стена для стрелы";

красным мигающим индикатором и прерывистым звуковым сигналом (тон 2) - о сра-

батывании введенной координатной защиты типа "Ломаная стена для крюка";

красным мигающим индикатором и прерывистым звуковым сигналом (тон 2) - о сра-

батывании координатной защиты по углу поворота слева;

красным мигающим индикатором и прерывистым звуковым сигналом (тон 2) - о сра-

батывании координатной защиты по углу поворота справа.

1.2.3  Программно-аппаратные  средства  ограничителя  обеспечивают  проверку  ис-

правности  основных  его  узлов, линий связи с датчиками и локализуют неисправность путем
выдачи на верхний ИЖЦ БОДа кода неисправности.

1.2.4 Ограничитель предназначен для работы в следующих условиях:

при изменении температуры окружающей среды от минус 45 до плюс 55 °С;

при  относительной  влажности  воздуха  до  98  %  при  температуре  плюс  25  °C  для

блоков и до 100 % при температуре плюс 25 °С для датчиков.

1.2.5 Степень защиты корпусов ограничителя по ГОСТ 14254-96:

IР50 - для блока обработки данных (БОДа);

IР55 - для датчиков.





---------------------

*

)



За 2 м до достижения крайнего положения.

**

)



За 3 м до достижения крайнего положения.

***

)



За 50 градусов до достижения крайнего положения.



Лист







ЛГФИ.408844.009-35 РЭ





1.2.6 Диапазон измерения и допустимые изменения значений основных параметров и

характеристик, а также основные технические данные (не указанные выше), которые обеспе-
чивает ограничитель, приведены в таблице 1.

Примечания

1  Определение  погрешностей  отображения информации на ИЖЦ в статическом режиме  про-

изводится  на  заводе-изготовителе  при  производстве  ОНК,  а  также  после  его  ремонта  ограничителя  в

сервисных  и  ремонтных  организациях  (указанных  в  паспорте  ЛГФИ.408844.009-01  ПС) или на заводе-

изготовителе.

2 Массо-габаритные характеристики составных частей ограничителя ОНК-140-35 приведены в

ЛГФИ.408844.009-01 ПС.



Таблица 1

Параметр

наименование

значение

Диапазон измеряемых усилий Р датчиком усилия, Н (кгс)

0-9800 (0-1000)

Диапазон измерения вылета R, м

0-50

Диапазон измерения высоты подъема крюка Н, м

0-70

Диапазон измерения угла поворота крана   датчиком азимута,

от минус 540 до 540

Диапазон измерения скорости ветра V, м/с

2-30

Относительная погрешность отображения информации на ИЖЦ в статическом

режиме, не более:



о степени загрузки (о моменте опрокидывания M

опр

) крана, %

 3,0

о фактической массе поднимаемого груза Q, %

*



 3,0

о максимальной грузоподъемности Q

max

, %

 1,5

Погрешность отображения информации на ИЖЦ в статическом режиме,  :

о величине вылета R, м

о высоте подъема крюка Н, м

о скорости ветра (V - измеряемая скорость ветра), м/с



 0,25

 0,25

 (0,8 + 0,07 V)

Перегрузка крана, %

свыше 105

Погрешность срабатывания защиты при перегрузке крана, %, не более

 3,0

Погрешность срабатывания ограничений координатной защиты, м, не более

 2

Коммутационная способность контактов реле, А, не более

10,0

Коммутируемые напряжения переменного тока (частота 50 Гц), В

380,0

Номинальное напряжение питания переменного тока (частота 50 Гц), В

220,0

Диапазон изменения напряжения питания переменного тока (частота 50 Гц), В

от 198 до 242

Потребляемая мощность, ВА, не более

110,0

----------------------

*

)



Относительно максимальной грузоподъемности на данном вылете R



Лист







ЛГФИ.408844.009-35 РЭ





1.3 Состав ограничителя

В  состав  ограничителя  ОНК-140  входят  изделия,  указанные  в  таблице  2  (Комплект

поставки приведен в ЛГФИ.408844.009-01 ПС).



Таблица 2 - ОНК-140-ХХ (ХХ - 35 или 53)

Наименование составной части

Тип, маркировка

Обозначение

Кол., шт.

Блок обработки данных

БОД-ХХ

ЛГФИ.408843.005-ХХ

Блок питания и выходных реле

БПВР

ЛГФИ.484461.002

Преобразователь усилия

ПрУ

ЛГФИ.404176.011

Датчик перемещения (азимута *)

ДП

ЛГФИ.401161.004

Датчик перемещения (вылета)

ДП

ЛГФИ.401161.004

Датчик перемещения (пути)

ДП

ЛГФИ.401161.004

Датчик перемещения (высоты **)

ДП

ЛГФИ.401161.004

Датчик скорости ветра

ДСВ-2



Жгут

ЛГФИ.685622.024  ЛГФИ.685622.024

Жгут

ЛГФИ.685622.025  ЛГФИ.685622.025

Жгут

ЛГФИ.685622.026  ЛГФИ.685622.026

----------------------

*

)



Датчик угла поворота платформы.



**

)



Датчик



длины каната



1.4 Устройство и работа изделия

1.4.1  Принцип  действия  ограничителя  (см.  рисунки  1,  2)  основан  на  последователь-

ном  опросе  и  преобразовании  аналоговых  сигналов  с  датчиков  в  цифровой  код,  расчете
цифровыми  методами  величины  вылета,  фактической  массы  поднимаемого  груза и степени
загрузки  крана  с  последующим  их  сравнением  с  предельно-допустимыми  значениями  при
выбранном режиме работы крана.

Примечание  -  Вместо  изображенных  на  рисунке  БОД-35  и  датчиков  ДУГ  в  ОНК-140  могут

использоваться (согласно ЛГФИ.408844.009-01 ПС) соответственно БОД-53 и ДП.

Ниже приведены сокращения (не указанные выше), используемые при описании ра-

боты ограничителя:

АЦП - аналого-цифровой преобразователь;

БОД - блок обработки данных;

ДУГ - датчик угла;

ДСВ - датчик скорости ветра;

МК - микроконтроллер;

ОЗУ - оперативное запоминающее устройство;

ПЗУ - постоянное запоминающее устройство;

ПрУ - преобразователь усилия;

- R

t

 -

терморезистор - датчик температуры.



Лист







ЛГФИ.408844.009-35 РЭ







Коммутатор

и

АЦП

ДУГ

Дискретные входы

ДУГ

ДУГ

ПрУ

Rt

Усилители

Схема защиты

от статического

электричества

Регистр

силовых

ключей

Регистр

дискретных

входов

Настроечная

и телеметрическая память

ОЗУ

Контроллер

дисплея



Вычислитель

ПЗУ

БОД



ОМК



 5 В;   15 В

датчиков



К цепям управления крана



 5 В БОДа



Источник

питания

Блок питания и

выходных реле

50 Гц

220 В,

ДУГ

ДСВ

Модуль

индикации



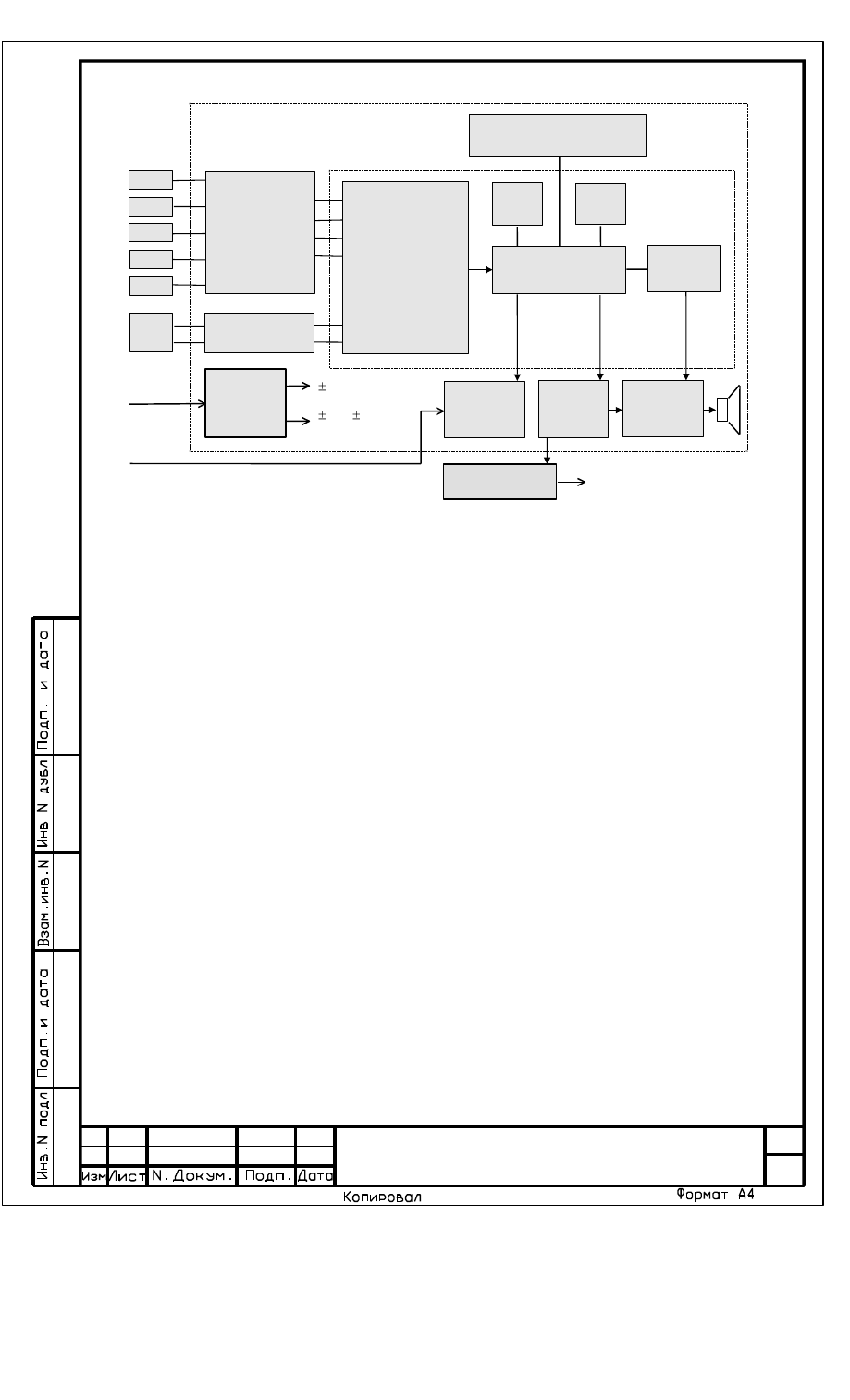

Рисунок 1 - Блок-схема ограничителя



1.4.2 ОНК взаимодействует с системой управления механизмами крана посредством

исполнительных реле БПВРа.

1.4.3  Работа  изделия  осуществляется  под  управлением  программы,  заложенной  в

память микроконтроллера (МК) БОДа.

Программное  обеспечение  включает  в  себя  подпрограмму  тестирования,  подпро-

грамму настройки и рабочую программу.

При запуске (нажатии клавиши TEST) подпрограммы тестирования вычислитель про-

веряет  исправность  оперативного  запоминающего  устройства  (ОЗУ),  постоянного  запоми-
нающего  устройства  (ПЗУ),  аналого-цифрового  преобразователя  (АЦП),  модуля  индикации
(МИ) и однокристального микроконтроллера (ОМК). Кроме того, после подачи напряжения пи-
тания  и  в  процессе  работы  ведется  контроль  состояния  линий  связи  датчиков  (на  обрыв  и
замыкание) и контроль исправности ОМК.

При прохождении теста модуля индикации в трех младших разрядах всех индикато-

ров жидкокристаллических цифровых (ИЖЦ) последовательно отображаются цифры от 9 до
1  с  частотой  смены  информации  около  1  с  и  поочередно,  слева  -  направо  и  сверху  -  вниз,
кратковременно включаются светодиодные индикаторы.

Подпрограмма  настройки  выполняется  при  установке  переключателя  "РАБОТА  -

НАСТРОЙКА"  в положение НАСТРОЙКА. Переключатель находится в специальном люке на
верхней или боковой стенке БОДа и используется при настройке и привязке ограничителя на
кране. При этом имеется возможность изменения содержимого настроечного ПЗУ.

Рабочая  программа  выполняется  при  установке  переключателя  "РАБОТА  -

НАСТРОЙКА" в положение РАБОТА.



Лист







ЛГФИ.408844.009-35 РЭ









Рисунок 2 - Схема подключения составных частей ограничителя



Лист







ЛГФИ.408844.009-35 РЭ





10

1.4.4 Управление работой изделия  ввод режимов работы крана и (или) параметров

координатной защиты, индикация режимов работы и (или) рабочих параметров крана  осуще-
ствляется с лицевой панели БОДа (см. рисунок 4).

Расчет параметров грузоподъемности крана и степени его загрузки осуществляется в

БОДе по значениям информационных сигналов с датчиков вылета и усилия.

По  результатам  расчета,  при  достижении  предельных  состояний  режимов  работы

крана  (грузоподъемности,  углу  поворота  крана  в  режиме  координатной  защиты  и  др.),  БОД
выдает сигналы на реле отключения механизмов крана.

1.5 Маркировка и пломбирование

1.5.1 Маркировка изделия наносится на боковой стенке БОДа и содержит:

товарный знак предприятия-изготовителя (наносится на лицевой панели);

условное обозначение типа изделия и его модификации;

порядковый номер изделия по системе нумерации предприятия-изготовителя.

1.5.2 Маркировка на составные части ОНК наносится непосредственно на их корпуса

или на жгуты, подходящие к ним, и содержит:

условное обозначение блока в соответствии с таблицей 2;

порядковый номер изделия по системе нумерации предприятия-изготовителя.

1.5.3 Пломбирование составных частей ограничителя, входящих в комплект поставки

ОНК-140-35,  производится  ОТК  предприятия-изготовителя  в  местах  крепления  их  крышек
(пломбы типа А).

В БОДе ОТК предприятия-изготовителя дополнительно пломбируются крышки люков

(см.  рисунок 3),  открывающих  доступ к элементам настройки (пломба типа Б) и к печатному
разъему (пломба типа В), обеспечивающему возможность считывания информации с БТП.





02



41



07



41



Пломба типа В

Пломба типа А

Пломба типа Б

Образцы пломб

завода изготовителя





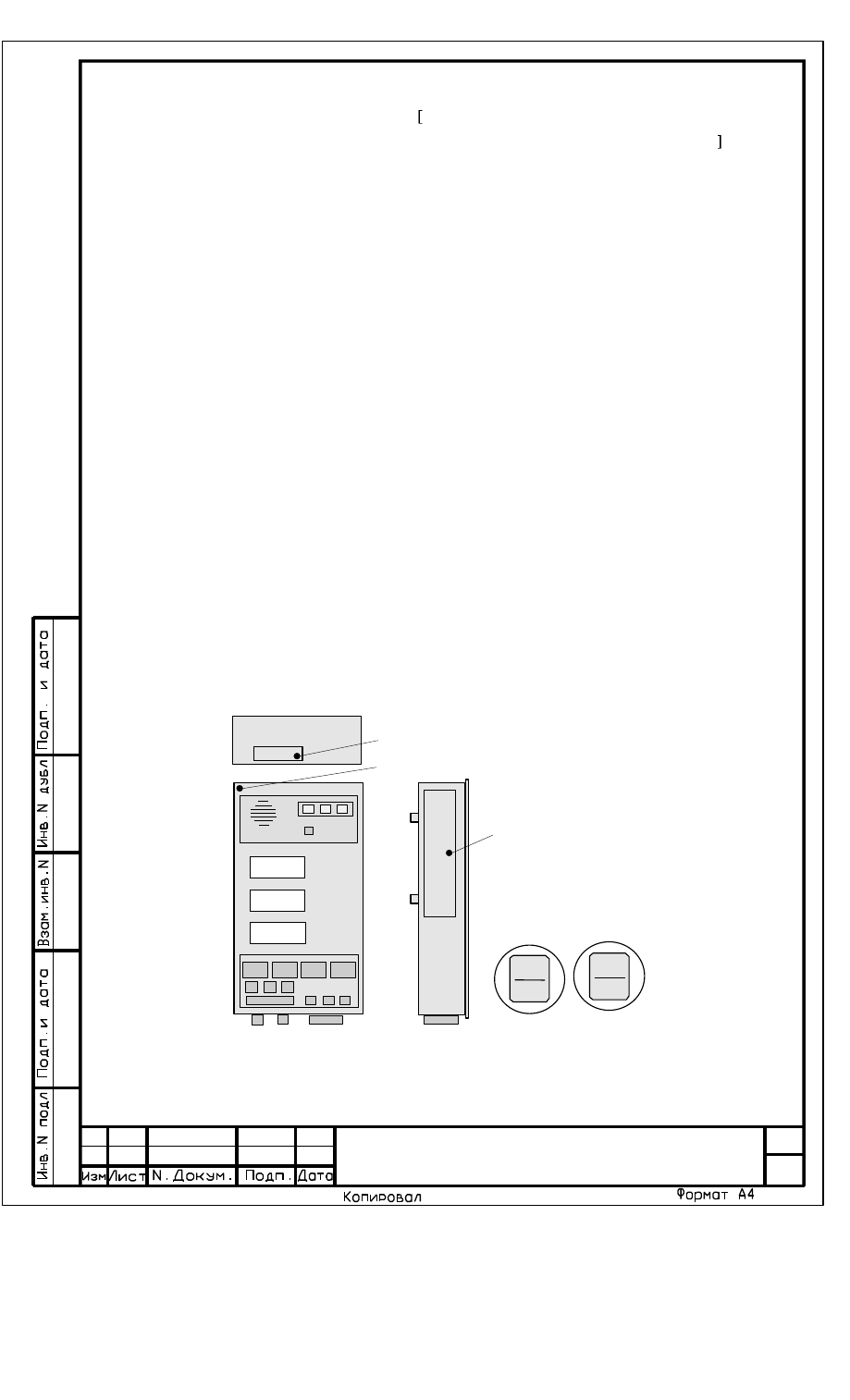

Рисунок 3 - Расположение пломб на БОДе



Лист







ЛГФИ.408844.009-35 РЭ





11

1.5.4 Распломбирование и пломбирование составных частей ограничителя (с после-

дующей отметкой в паспорте ОНК) могут производить ниже указанные специалисты.

Люк для доступа к элементам настройки ОНК (пломба типа Б) пломбируется:

пломбой ОТК завода-изготовителя крана после регулировки ограничителя (раздел 4

инструкции ЛГФИ.408844.009-12 ИМ) на заводе-изготовителе кранов;

пломбой  ИТР,  ответственного  за  содержание грузоподъемных машин в исправном

состоянии, после подстройки ОНК по результатам его проверки в составе крана контрольны-
ми грузами (п. 4.3.3 ЛГФИ.408844.009-35 РЭ) при проведении сезонного технического обслу-
живания крана;

пломбой  инженерно-техническим  работника  (ИТР),  ответственного  по  надзору  за

безопасной  эксплуатацией  кранов,  после  ввода  координатной  защиты  (раздел  5 инструкции
ЛГФИ.408844.009-12 ИМ).

Люк для доступа к печатному разъему БТП (пломба типа В), пломбируется пломбой

ИТР, ответственного по надзору за безопасной эксплуатацией кранов, после проведения се-
зонного  технического  обслуживания  или  очередных  технических  освидетельствованиях  кра-
на, после текущего и капитального ремонтов крана, авариях, а также по требованию органов
Госгортехнадзора России.

Пломбы всех типов разрешается вскрывать (с последующим опломбированием и от-

меткой в паспорте ОНК) специалистам предприятий, производящим обслуживание ограничи-
теля (регламентные и ремонтные работы).

Список ремонтных предприятий, к которым необходимо обращаться для гарантийно-

го и послегарантийного обслуживания ОНК, приведен в паспорте ЛГФИ.408844.009-01 ПС.

2 Описание и работа составных частей изделия

2.1 Блок обработки данных

2.1.1  БОД  предназначен  для  выполнения  необходимых  расчетов,  индикации  пара-

метров и режимов работы, а также для управления механизмами крана.

БОД, устанавливаемый в кабине крановщика, состоит из трех функционально закон-

ченных устройств (ФУ): источника питания (ИП), модулей индикации (МИ) и контроллера (МК),
каждое из которых выполнено на отдельной печатной плате.

Электрическая  связь  между  ФУ,  а  также  между  ФУ  и  выходными  разъемами  БОДа

обеспечивается через кросс-плату.

2.1.2  ИП  выполнен  по  схеме  импульсного  преобразователя  с  широтно-импульсной

модуляцией (ШИМ) и предназначен для преобразования нестабильного входного напряжения
питания ограничителя в стабилизированные напряжения.

ИП  выполнен  на  двух  модулях,  находится  на  кросс-плате и    предназначен  для  пре-

образования  нестабильного  входного  напряжения  ограничителя  в  стабилизированные  на-
пряжения.ИП вырабатывает следующие стабилизированные напряжения:

для питания МК и ДУГМ:





+ 15 В (100 мА) и минус 15 В (100 мА);

для питания МК, МИ и :датчиков







+ 5 В (200 мА);

для питания датчиков:









минус 5 В (200 мА).



Лист







ЛГФИ.408844.009-35 РЭ





12

2.1.3 МК выполнен на основе большой интегральной схемы ОМК.

В состав ОМК входят:

процессор;

ПЗУ емкостью 16 кбайт;

ОЗУ емкостью 512 байт;

- 14-

разрядный АЦП;

шестиразрядный коммутатор входа АЦП;

контроллер клавиатуры и индикации.

Кроме ОМК, на плате контроллера (МК) размещены:

блок телеметрической памяти (БТП);

пять силовых ключей управления исполнительными механизмами крана;

входные усилители преобразователей усилия;

защитные диоды;

настроечное ОЗУ для хранения параметров настройки конкретной модели крана.

Функционирование ограничителя полностью определяется программой, записанной в

ПЗУ МК, и заключается в преобразовании сигналов с аналоговых датчиков в цифровой код,

выполнении  необходимых  математических  расчетов,  отображении  в  цифровой  форме  рас-

считанных  значений  параметров  и  формировании  выходных  сигналов  управления  исполни-

тельными реле ограничителя.

2.1.4  МИ  предназначен  для  отображения  (на  трех  ИЖЦ)  в  цифровом  виде  рабочих

параметров и режимов работы (светодиодные индикаторы) крана, выдачи предупреждающе-

го об опасности звукового сигнала и ввода режимов работы крана.

На  плате  МИ  размещена  также  схема  управления  обогревом,  которая  включает  по-

догреватели под ИЖЦ при температуре окружающей среды менее минус 10  С.

Плата МИ крепится к лицевой панели БОДа.

Назначение элементов индикации и органов управления лицевой панели показано на

рисунке 4 и приведено ниже.

Зеленый индикатор НОРМА (1) указывает, что кран работает с нагрузкой, безопасной

для его конструкции.

Зеленый индикатор "90 %" (2) указывает, что нагрузка крана по массе поднимаемо-

го груза составляет более 90 % от максимально допустимой величины.

Красный  индикатор  СТОП  (3)  сигнализирует  о  нахождении  крана  в  опасной  зоне,

где фактическая нагрузка более 105 % (превышение допустимого значения грузового момента).

Одновременное  включение  ламп  НОРМА  и  СТОП  (1,  3)  указывает  о  нахождении

стрелы  или  крюка  за  пределами  разрешенной  рабочей  зоны  (нарушение  геометрических

размеров рабочей зоны крана).Одновременно с загоранием ламп срабатывает реле коорди-

натной защиты, блокирующее движение всех механизмов крана, и выдается звуковой сигнал.



Лист







ЛГФИ.408844.009-35 РЭ





13





Лист







ЛГФИ.408844.009-35 РЭ





14

Индикатор  включения  термостата  ТС  (4)  сигнализирует  о  включении  подогрева

ИЖЦ при отрицательных температурах окружающей среды.

Индикатор  включения  питания  ВКЛ  (5)  сигнализирует  о  наличие  на  БОДе  напря-

жения +5 В (вырабатывается вторичным источником питания).

Индикатор  предельной  скорости  ветра  8  сигнализирует  о  превышение  скорости

ветра величины уставки по ветру.

Индикаторы  положения  крюковой  обоймы  9,  10  сигнализируют  о  приближении

крюковой обоймы к максимально-допустимой или минимально-допустимой высоте подъема.

Индикатор ограничения скорости подъема крюка 11 сигнализирует о запрете ра-

боты крана с повышенной скоростью грузовой лебедки при массе груза на крюке выше допус-

тимой для данного типа крана.

Индикаторы  ограничения  пути  передвижения  12,  13  сигнализируют  о  запрете

продолжения движения крана в одном из двух направлений по подкрановому пути в связи с

его окончанием.

Индикаторы координатной защиты 14, 15, 16, 17 сигнализируют соответственно о

срабатывании введенной координатной защиты: "Ломаная стена для стрелы", "Ломаная сте-

на для крюка", по углу поворота влево и по углу поворота вправо.

Срабатывание  по  любому  из  введенных  ограничений  координатной  защиты  отобра-

жается мигающим индикатором.

При срабатывании координатной защиты зажигается красный индикатор СТОП (3) и

продолжает светиться зеленый индикатор НОРМА (1).

Индикаторы смены группы индицируемых параметров 18, 19 указывают на одну

из двух групп параметров ("MRQ

мах

" или "НQV"), которая будет выдаваться для отображения

на ИЖЦ БОДа:

при  включенном  индикаторе  18  индицируются  параметры,  обозначенные  на  лице-

вой панели БОДа синим цветом (M, R, Q

мах

);

при  включенном  индикаторе  19  индицируются  параметры,  обозначенные  желтым

цветом (Н, Q, V).

Индикаторы  жидкокристаллические  цифровые  (ИЖЦ)  предназначены  для  ото-

бражения рабочих параметров крана.

В зависимости от выбранного режима индикации (индикаторы 18, 19) на ИЖЦ выда-

ются значения следующих параметров:

на  верхний  индикатор  -  момента  опрокидывания  крана  М

опр



в  процентах  от  макси-

мально допустимого значения на данном вылете или высоты подъема крюка в метрах;

на средний индикатор - вылета R в метрах или фактической массы груза на крюке Q

в тоннах;

на  нижний  индикатор  -  максимально-допустимой  массы  груза  на  крюке  на  данном

вылете Q

max



в тоннах или скорости ветра V в метрах в секунду.















содержание      ..     23      24      25      26     ..
