DIN-Normen - Teil 102





–– Gesenkschmiedestu¨cke mit allseitiger Bearbeitung:

formgebundene Maße n

max.

 6 000 mm und projizierte Fla¨che A  22 000 cm

2

;

–– Freiformschmiedestu¨cke:

Profilmaße n

max.

 8 000 mm.

Eine Konstruktionsrichtlinie fu¨r Gesenkschmiedestu¨cke ist in dieser Norm ebenfalls angegeben.

Diese Richtlinie dient als Grundlage fu¨r die Konstruktion neuer Gesenkschmiedestu¨cke. Sie soll es
dem Besteller ermo¨glichen, dabei die fertigungstechnischen Mo¨glichkeiten des Herstellers zu beru¨ck-
sichtigen. Falls eine Konstruktion vorgesehen wird, die schwierig herzustellen ist, muss der Hersteller
den Besteller beraten und entsprechende nderungen vorschlagen.

Die Außen- oder I n n e n s c h r a¨ g e betra¨gt 3



, wenn ohne Abstreifer oder Auswerfer, und 1



, wenn mit diesem gearbeitet

wird. Die Bodenschra¨ge von 1



begu¨nstigt das Fließen des Werkstoffes von der Mitte nach den Seiten (s. Bild 421.1).

Die kleinste Bodendicke t

1

, in Schlagrichtung ha¨ngt von der Fla¨che A (in cm

2

) ab (s. Bild 421.2 und

Tab. 421.3)

Die Seitenwanddicken du¨rfen bei symmetrischen Querschnitten nicht kleiner sein als t

2

, sie richten

sich nach der Ho¨he h in Schlagrichtung (s. Bild 421.4a und Tab. 422.1). Bei unvermeidlicher Verju¨n-
gung des Querschnitts gilt t

2

als Bezugsmaß fu¨r die Seitenwanddicke (s. Bild 421.4b).

10

1 Grat
2 Innenschra¨gen
3 Außenschra¨gen
4 Bodenschra¨ge

1 Grat
2 Schlagrichtung

Bild 421.1

Arten von Schra¨gen

Bild 421.2

Beziehung der Bodendicke t

1

zur projizier-

ten Fla¨che

Tabelle 421.3

Bodendicke

Nennmaß
Bodendicke

mm

Werkstoff-
gruppe

Fla¨che A in cm

2

bis
25

u¨ber
25
bis
50

u¨ber

50

bis
100

u¨ber
100
bis
200

u¨ber
200
bis
400

u¨ber
400
bis
800

u¨ber

800

bis
4 000

u¨ber
4 000
bis
8 000

u¨ber

8 000

bis
14 000

u¨ber
14 000
bis
22 000

t

1

min.

I

2,5

3,5

4,5

5,5

6,5

8,0

10

14

18

22

II

3,5

4,5

6,0

7,0

8,5

11

15

20

28

35

1 Grat

a) Parallele Wand

b) Verju¨ngte Wand

Bild 421.4

Seitenwa¨nde

10.3

Schmiedeteile

421

Die kleinste Dicke t

3

einer Rippe an ihrer Stirnseite wird durch die Rippenho¨he h bestimmt; Rundung

R

1

mo¨glichst gleich t

3

/2 wa¨hlen (s. Bild 422.2) oder aus Tab. 422.3 auswa¨hlen.

Aus Festigkeitsgru¨nden notwendige Rippen (Versta¨rkungsrippen) sollen ho¨chstens halb so hoch wie
die Außenwa¨nde sein (s. Bild 422.4); gleiche Dicke u¨berall an den Stirnseiten erleichtert die Gesenk-
herstellung (s. Bild 422.5).

Bild 422.2

Rippen-Nennmaße

Tabelle 422.1

Seitenwanddicke

Nennmaß
Seitenwand

Innere Seitenwandho¨he h in mm

bis 10

u¨ber 10
bis

14

u¨ber 14
bis

20

u¨ber 20
bis

32

u¨ber 32
bis

50

u¨ber 50
bis

80

u¨ber 80
bis 150

t

2

min.

2,5

3,0

3,5

4,5

5,5

7,0

9,0

Tabelle 422.3

– Rippendicke und Rippenrundung

Nennmaß
Rippendicke
und -rundung

Rippenho¨he h in mm

bis 4

u¨ber 4
bis

6

u¨ber 6
bis 10

u¨ber 10
bis

15

u¨ber 15
bis

25

u¨ber 25
bis

40

u¨ber 40
bis

75

t

3

min.

2,5

3,0

3,5

4,5

6,0

7,5

9,5

R

1

min.

1,0

1,0

1,0

1,5

2,0

2,5

3,0

1 Grat

a) Zula¨ssige Rippengestaltung

b) Zweckma¨ßige Rippengestaltung

Bild 422.4

Typische Versta¨rkungsrippe

1 Grat

a) Typische Rippengestaltung

b) Ansicht des Schnitts A-A

Bild 422.5

Rippengestaltung

10

Konstruktionsgrundlagen

422

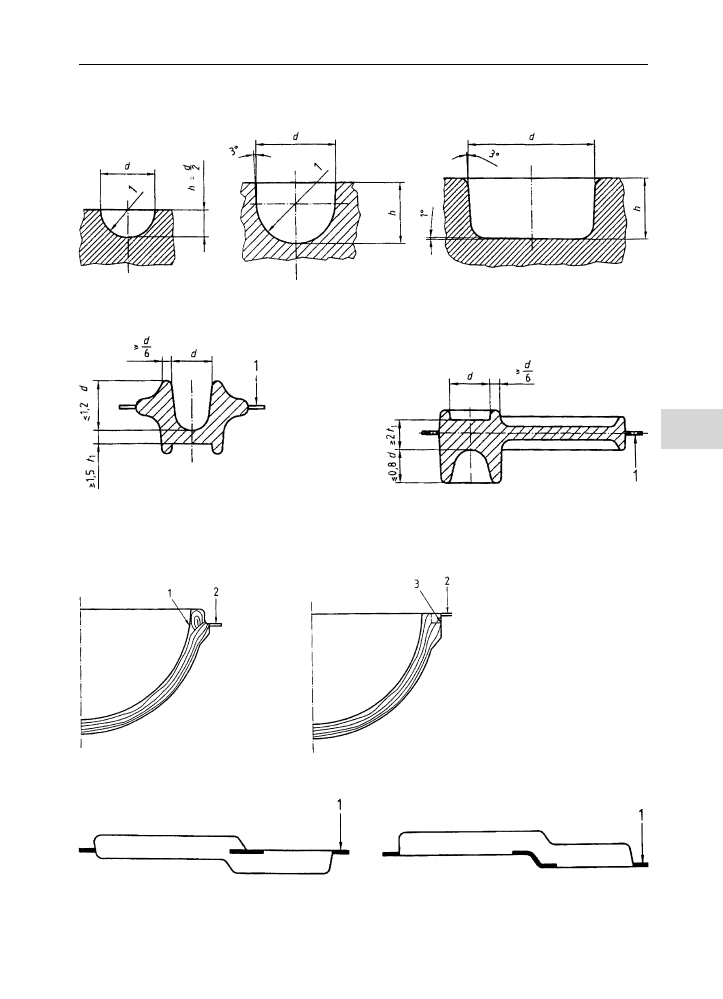

Einpressungen fu¨r Bohrungen u. dgl. (s. Bilder 423.1a bis c, 423.2) verringern die spanabhebende Be-
arbeitung; außerdem wird dadurch der Werkstoff gut geknetet. Einpresstiefe fu¨r symmetrische Stu¨-
cke: h

¼ 1,2d, fu¨r unsymmetrische: h ¼ 0,8d

Der Grataustritt ist zweckma¨ßigerweise so vorzusehen, dass die Entstehung von berlappungen, Fal-
ten oder sonstigen Schmiedefehlern vermieden wird (s. Bild 425.3a und b). Außerdem ist zu beach-

10

a) 8

< d  25

b) 25

< d  40

c) d

> 40

1 Kugel

Bild 423.1

Einseitige Einpressungen

1 Grat

a) Symmetrische Teile

b) Asymmetrische Teile

Bild 423.2

Beidseitige Einpressungen

1 Werkstofftrennung durch Saugwirkung
2 Grat
3 Spanende Bearbeitung

a) Unerwu¨nschter Grataustritt

b) Bevorzugter Grataustritt

Bild 423.3

Grataustritte

a) Gesenkteilung ohne Gratsprung

b) Gesenkteilung mit Gratsprung

Bild 423.4

Gratebenen

10.3

Schmiedeteile

423

ten, dass der Grat in einer Ebene liegt. Im Falle von Gratspru¨ngen sind Absa¨tze erforderlich, die den
Gesenkwerkstoff und die Gesenkherstellung verteuern (s. Bild 423.4).

Kleinste Rundungen und berga¨nge s. Tab. 424.1; fu¨r U-, I-, T- und kreuzfo¨rmige Querschnitte s. Norm.

Rundungen (s. Bilder 424.2 und 424.3) sollten mo¨glichst einheitlich festgelegt werden, um die Anzahl
der fu¨r die Gesenkanfertigung erforderlichen Radiusfra¨ser und damit die Herstellungskosten so nied-
rig wie mo¨glich zu halten.

Wenn an Entlastungsbohrungen eine Versta¨rkung fu¨r erforderlich gehalten wird, sollte eine Wulst vor-
gesehen werden (s. Tab. 424.4 und Bild 424.5).

Grenzabmaße fu¨r nichtformgebundene Maße von Schmiedestu¨cken ohne allseitige Bearbeitung (s.
Tab. 425.1) und Bearbeitungszugaben (s. Tab. 425.2). Die Grenzabmaße sind fu¨r formgebundene (s.
Bild 426.1) und nichtformgebundene (s. Bild 426.2) Maße verschieden s. Norm.

Weitere

Angaben

u¨ber

zula¨ssigen

Versatz,

zula¨ssigen

Gratu¨berstand,

zula¨ssige

Gratho¨hen,

Winkelabweichungen und Schra¨gen, Grenzabweichungen von der Ebenheit usw. s. Norm.

Tabelle 424.1

– Rundungen und berga¨nge

Rundung
oder bergang
(Radius)

Rippen- oder Flanschho¨he h in mm

bis 4

u¨ber 4
bis 10

u¨ber 10
bis

25

u¨ber 25
bis

40

u¨ber 40
bis

63

u¨ber 63
bis 100

u¨ber 100
bis

150

R

2

min.

1,6

2,0

2,5

4,0

6,0

10

15

R

3

min.

2,5

4,0

6,0

10

16

20

25

R

4

min.

4,0

6,0

10

16

25

32

40

Tabelle 424.4

– Versta¨rkungswulst – Radien

Radius

Wulstho¨he h in mm

bis 2,5

u¨ber 2,5
bis

4

u¨ber 4
bis

6

u¨ber 6
bis

8

R

5

4,0

8,0

10

16

R

6

10

18

25

32

1 Grat

Bild 424.2

Rundungen – Außenkonturen

Bild 424.3

Rundungen –
Innenkonturen

1 Gelochter Durchbruch
2 Wulst

a) Draufsicht

b) Ansicht des Schnitts Z-Z

Bild 424.5

Versta¨rkungswulst bei Entlas-
tungsbohrung

10

Konstruktionsgrundlagen

424
