Beim Anordnen der Maße ist zu beachten, dass jedes Maß nur einmal in der Zeichnung stehen soll,
und zwar dort, wo der Zusammenhang am besten erkennbar ist. Doppelte Maßangabe (berbestim-
mung) ist zu vermeiden (Ausnahme z. B. halber Kegelwinkel als Einstellwinkel).

Mu¨ssen Maße in Folgebla¨ttern wiederholt werden, so sind sie in runde Klammern (Hilfsmaße) zu setzen.

Sichtbare Kanten (breite Volllinien) sind zum Anschluss der Maße zu bevorzugen (s. Bild 361.5). Das
Ansetzen von Maß- und Maßhilfslinien an Strichlinien (verdeckte Kanten) soll vermieden werden.

Liegen mehrere Maßlinien dicht u¨bereinander, so sind die Maßzahlen der besseren bersicht wegen
zu versetzen (s. Bild 361.6).

Fu¨r Abmessungen, die sich bei der Fertigung von selbst ergeben, brauchen Maße nicht eingetragen
zu werden (s. auch nachst.: geschlossene Maßketten).

Bei Drehteilen mit Kegel- und Linsenkuppen sind die Kuppen in das La¨ngenmaß einzubeziehen (s.
Bilder 363.4 und 366.2a).

Eine La¨nge soll mo¨glichst nicht durch eine g e s c h l o s s e n e Maßkette aufgeteilt werden, sonst wirkt
sich die Summe der Abweichungen aller Kettenmaße auf die Gesamtla¨nge aus. In einer Maßkette
werden vorwiegend die Abschnitte offen gehalten, deren Maße sich bei der Fertigung von selbst er-
geben (z. B. Bild 361.5; Ho¨hen der Ansa¨tze links und rechts; Bezugsebene ist die rechte Fla¨che). In

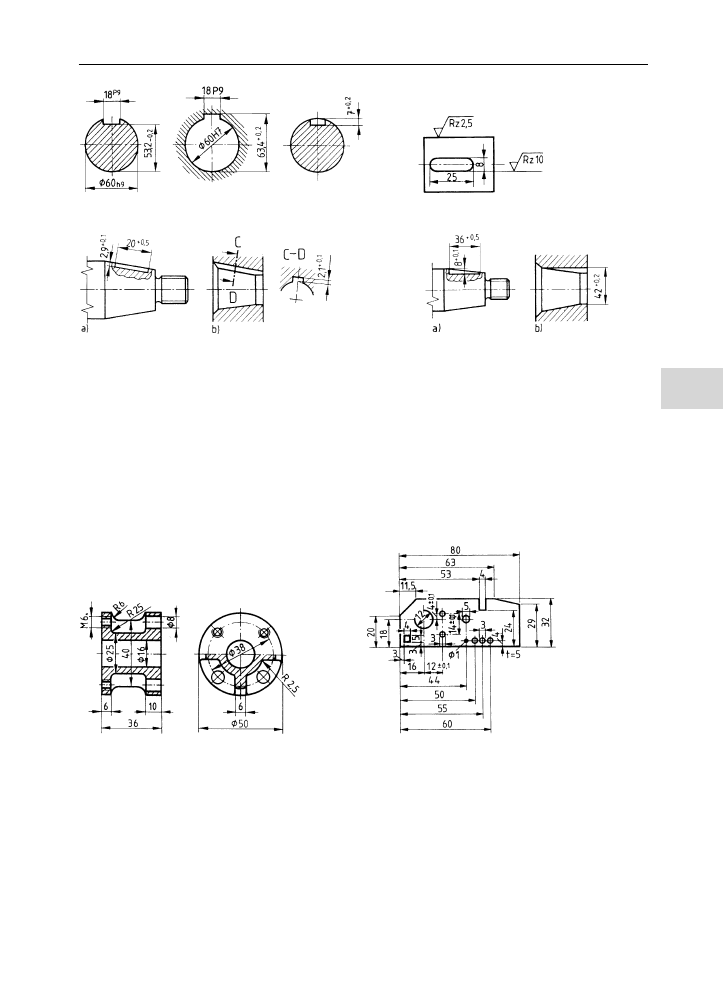

Bild 361.1

Maße der Nuten fu¨r Passfedern und Keile in
zylindrischen Wellen und Bohrungen

Bild 361.2

Langloch in Draufsicht bemaßt

Bild 361.3

Maße fu¨r Nut im Kegel, Nutgrund parallel zur geneigten
Mantellinie

a) Außenkegel, b) Innenkegel

Bild 361.4

Maße fu¨r Nut im Kegel, Nutgrund
parallel zur Kegelachse, Maßein-
tragung von der na¨chstgelegenen
Zylinderfla¨che ausgehend

a) Außenkegel, b) Innenkegel

Bild 361.5

Anordnung der Maße; Anschluss der Maß-
und Maßhilfslinien an sichtbare Kanten

Bild 361.6

Maßeintragung von der Lochmitte ausgehend;
Maße u¨bereinander liegender Maßlinien ver-
setzt angeordnet

9.6

Maßeintragung, Passungs- und Toleranzangaben

361

Sonderfa¨llen ist das entsprechende Maß in Klammern zu setzen. Bei Loch- und Kreisteilungen sind
geschlossene Maßketten nicht immer zu vermeiden.

Sind Teile zusammengebaut dargestellt, so du¨rfen Maßketten nur fu¨r ein und dasselbe Teil gelten (s.
Bild 362.1).

Einzelheiten im vergro¨ßerten Maßstab werden nach Bild 362.2 dargestellt.

Eine Fase von 45

kann nach Bild 362.4 vereinfacht bemaßt werden. Die Maßzahl (3 in Bild 362.4) gibt

die Fasenho¨he (Kathete) an. Sinngema¨ß gilt das fu¨r Senkungen von 90

(Fase 45

) nach Bild 362.4c.

Die Vereinfachung darf nur bei Fasen von 45

bzw. Senkungen von 90

angewendet werden.

Die Maßeintragung fu¨r Lo¨cher ist unter Beru¨cksichtigung der Fertigungsart und Fertigungsmittel vor-
zunehmen. Sie darf von unterschiedlichen Bezugsebenen oder von Mittellinien aus vorgenommen
werden und sich auf Lochmitten und Lochkanten beziehen.

Die Dicke t und La¨nge l darf neben der Darstellung (s. Bild 362.3) angegeben werden.

Fu¨r innere und a¨ußere La¨ngen sind die Maße voneinander getrennt anzuordnen (s. Bild 362.5).

Fu¨r gleiche Elemente, die auseinander liegende
gleiche Maße haben, du¨rfen verbindende Maß-
hilfslinien gezogen werden (s. Bild 362.6).

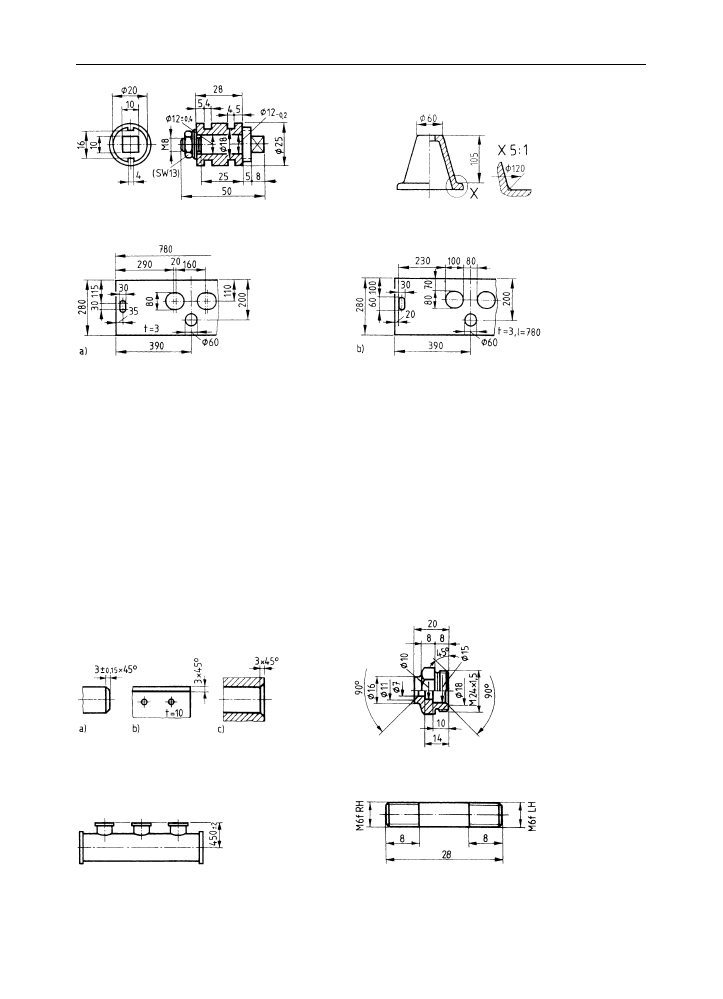

Bild 362.1

Maßketten zusammengebaut dargestellter Teile,
fu¨r jedes Teil gesondert angeordnet

Bild 362.2

Vergro¨ßert herausgezeichnete Einzelheit

Bild 362.3

Maßeintragung von zwei Bezugsebenen ausgehend
a) auf Lochmitten bezogen, vorwiegend fu¨r spanende Fertigung
b) auf Lochra¨nder bezogen, vorwiegend fu¨r spanlose Fertigung

Bild 362.4

Vereinfachte Maßeintragung
a) und b) 45

-Fase

c) 90

-Senkung von (45

-Fase)

Bild 362.5

Innere und a¨ußere La¨ngenmaße getrennt
angeordnet

Bild 362.6

Auseinander liegende gleiche Maße
mit verbindender Maßhilfslinie; gilt
sinngema¨ß auch fu¨r andere Elemente

Bild 362.7

Links- und Rechtsgewinde an einem Teil
(RH

¼ right hand ¼ rechts; LH ¼ left hand ¼ links).

Technische Produktdokumentation und Technisches Zeichnen

362

Fu¨r genormte Gewinde werden Kurzbezeichnungen nach DIN 202 angewendet. Linksgewinde erhalten
den Zusatz „LH“ zum Kurzzeichen. R e c h t s - u n d L i n k s g e w i n d e von gleichem Durchmesser a n
d e m s e l b e n Te i l sind nach Bild 362.7 zu kennzeichnen.

Zu beachten ist DIN ISO 6410 Gewinde und Gewindeteile.

G e w i n d e e n d e n werden wie Schraubenenden nach DIN 78 so bemaßt, dass die K u p p e i n n e r -
h a l b d e r G e w i n d e l a¨ n g e liegt (s. Bilder 363.1 und 363.2).

G e w i n d e s e n k u n g e n werden i. Allg. nicht gezeichnet oder bemaßt, da in der Fertigung die Gewinde-
lo¨cher meist bis auf den Gewindeaußendurchmesser ausgesenkt werden. Soll die Senkung bemaßt wer-
den, so sind Senkwinkel und Senktiefe (s. Bild 363.3) oder Senkwinkel und Senkdurchmesser anzugeben.

Gepresste und gespritzte G e w i n d e i n F o r m s t o f f e n u. dgl. mit einer Schutzsenkung werden nach
Bild 100.4 bemaßt.

Bei der Angabe der Gewindela¨ngen ist zu beachten, dass die La¨ngenangaben fu¨r Außen- und Innen-
gewinde stets fu¨r die n u t z b a r e G e w i n d e l a¨ n g e gilt.

Gewindefreistiche, Gewindeauslauf s. DIN 76.

Der G e w i n d e a u s l a u f liegt außerhalb des in der Zeichnung angegebenen Gewindela¨ngenmaßes,
d. h. a u ß e r h a l b d e r A n s c h l u s s l i n i e (s. Bild 363.5). Er wird nur dann gezeichnet und bemaßt (s.
Bild 363.6a), wenn es in besonderen Fa¨llen erforderlich ist.

Beim Einschraubende der Stiftschrauben rechnet der G e w i n d e a u s l a u f mit zur n u t z b a r e n G e -
w i n d e l a¨ n g e ; somit ist das Ende des Gewindeauslaufs auch die Begrenzung der Gewindela¨nge (s.
Bild 363.6a). S t i f t s c h r a u b e n mit Freistich sind nach Bild 363.6b zu bemaßen.

Bei G e w i n d e g r u n d l o¨ c h e r n

fu¨r geschnittene

Gewinde werden i. Allg. die Kernlochtiefe und die
nutzbare G e w i n d e l a¨ n g e o h n e A u s l a u f ange-
geben (s. Bild 363.7a). Gewindegrundlo¨cher fu¨r ge-
presste und gespritzte Gewinde sind nach Bild
363.7b darzustellen und zu bemaßen.
Soll ein Gewinde nur nach einem bestimmten Ver-
fahren hergestellt werden, so ist die Gewindebe-
zeichnung durch eine entsprechende Wortangabe
zu erga¨nzen (s. Bild 364.1).

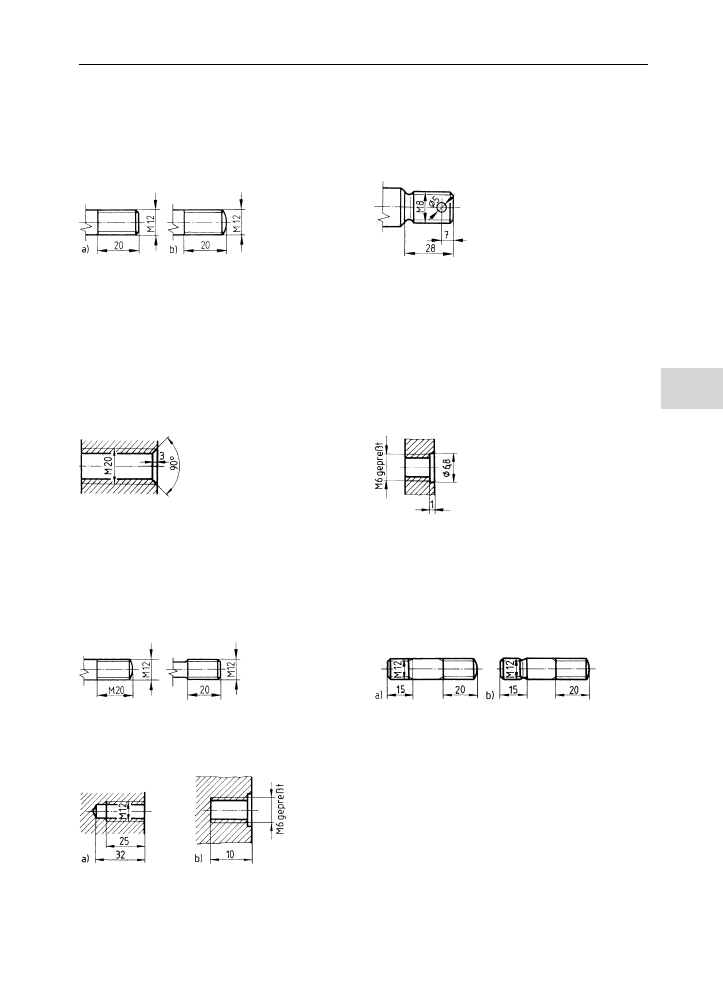

Bild 363.1

Gewindeenden, u¨bliche Darstellung
und Maßeintragung
a) Kegelkuppe, b) Linsenkuppe

Bild 363.2

Gewindela¨nge bei dargestelltem Gewindefrei-
stich

Bild 363.3

Gewindesenkung dargestellt und bemaßt

Bild 363.4

Gewinde in Formstoff

Bild 363.5

Gewindeauslauf nicht gezeichnet; liegt außer-
halb der Abschlusslinie bzw. des Gewinde-
la¨ngenmaßes (der nutzbaren Gewindela¨nge)

Bild 363.6

Einschraubende der Stiftschrauben, Gewinde-
la¨nge (nutzbare)
a) Gewindeauslauf wird einbezogen
b) bei Gewindefreistich

Bild 363.7

Gewindegrundlo¨cher, -la¨nge (nutzbare) fu¨r
a) geschnittene Gewinde
b) gepresste und gespritzte Gewinde

9.6

Maßeintragung, Passungs- und Toleranzangaben

363

Blechdurchzug mit Gewinde wird nach DIN 7952 bemaßt.

Einzelheiten u¨ber Gewinde-Toleranzen (Gu¨tegrade), Toleranzklassen fu¨r Metrisches Gewinde nach DIN 13.

Die Kurzzeichen f und g fu¨r die Gewinde-Toleranzen (Gu¨tegrade) fein und grob werden nach Bild
364.2 hinter die Maßzahlen des Gewindes auf gleicher Ho¨he und in gleicher Gro¨ße der Maßzahlen
geschrieben. Die Toleranzklasse mittel braucht nicht eingetragen zu werden (s. DIN 13).

Sind Toleranzklassen fu¨r Bolzen- oder Muttergewinde anzugeben, so ist nach Bild 364.3 zu verfahren.
Eine Passung fu¨r Bolzen- und Muttergewinde, die im zusammengeschraubten Zustand dargestellt
sind, wird nach Bild 364.4 angegeben.

Abmaße fu¨r Absatzmaße sind nach Bild 364.5 einzutragen.

Die Vo r z e i c h e n (

þ oder ) der A b m a ß e der A b s a t z m a ß e sind abha¨ngig von der zuerst fertig

zustellenden Bezugsebene. Die Bezugsebene ist entsprechend der Funktion zu wa¨hlen (z. B. Bild
364.5) und wenn no¨tig zu kennzeichnen (s. auch DIN EN ISO 1101).

Die Toleranz fu¨r den Mittenabstand mehrerer Lo¨cher sowie fu¨r den Abstand der Lochmitte von einer
Ebene liegt i. Allg. nach

(s. Bild 364.7). Aus Funktionsgru¨nden kann der Abstand einer Kante oder

Ebene von der Lochmitte aus bestimmt werden (s. Bild 364.6). Absta¨nde rechteckiger Lo¨cher s. nach-
stehend unter „Teilung“.

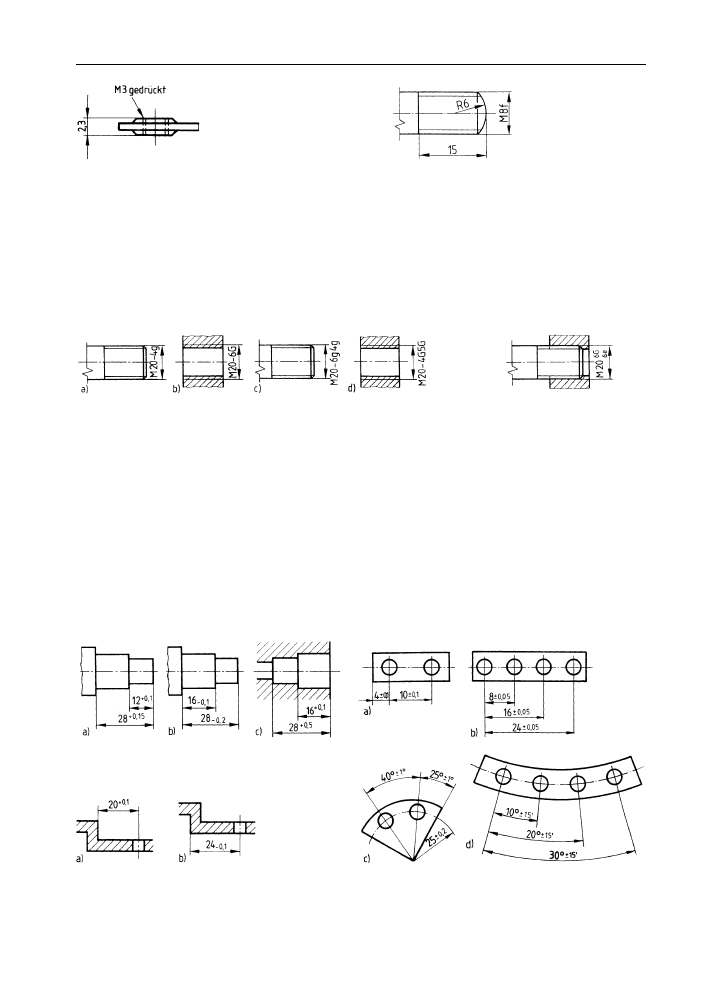

Bild 364.1

Angabe eines bestimmten Verfahrens fu¨r die
Gewindeherstellung (z. B. in einem Blechteil)

Bild 364.2

Angabe eines Kurzzeichens fu¨r Gewinde-
Toleranz (Gu¨tegrad)

Bild 364.3

Angabe von Toleranzklassen fu¨r das Metrische Gewinde

a) Bolzengewinde: Toleranzklasse 4g gilt fu¨r Flanken- und

Außendurchmesser

b) Muttergewinde: 6G sinngema¨ß wie a)
c) Bolzengewinde: Toleranzklasse 6G gilt fu¨r Flanken- und 4g

fu¨r Außendurchmesser

d) Muttergewinde: 4G und 5G sinngema¨ß (in der Reihenfolge) wie c)

Bild 364.4
Passung zwischen Gewinde-
teilen (zusammengeschraubt
dargestellt); fu¨r das Mutter-
gewinde wird die Toleranz-
klasse hoch und fu¨r das Bol-
zengewinde tief gestellt

Bild 364.5

Abmaße fu¨r Absatzmaße, von verschieden
gewa¨hlten Bezugsebenen aus eingetragen

Bild 364.6

Kante von der Lochmitte aus bestimmt;
der Fall a) ist wie ein Innenmaß, b) wie
ein Außenmaß behandelt

Bild 364.7

Beispiele fu¨r das Bemaßen von Lochmittenab-
sta¨nden
